Transformadores são essenciais na transmissão de energia elétrica, permitindo o transporte de potência com correntes mais baixas e reduzindo perdas. Eles operam apenas com corrente alternada e têm enrolamentos primário e secundário que manipulam tensão e corrente. A relação entre tensões e espiras é expressa pela fórmula v1/v2 = n1/n2.

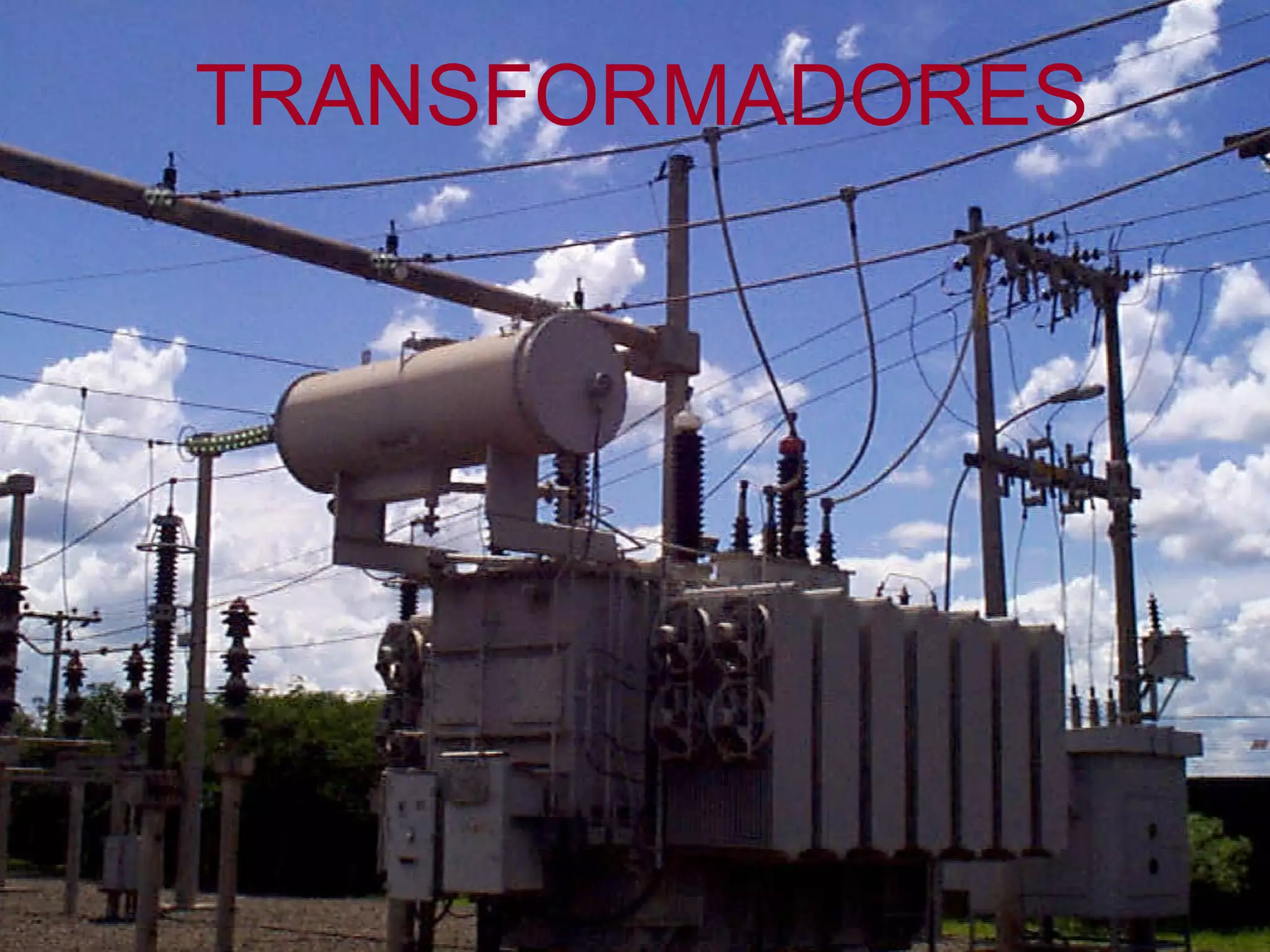

1. TRANSFORMADORES

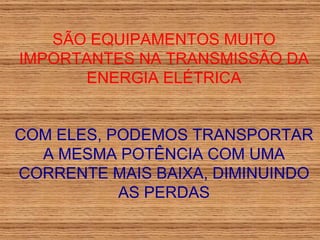

2. SÃO EQUIPAMENTOS MUITO IMPORTANTES NA TRANSMISSÃO DA ENERGIA ELÉTRICA COM ELES, PODEMOS TRANSPORTAR A MESMA POTÊNCIA COM UMA CORRENTE MAIS BAIXA, DIMINUINDO AS PERDAS

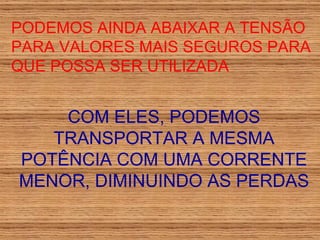

3. PODEMOS AINDA ABAIXAR A TENSÃO PARA VALORES MAIS SEGUROS PARA QUE POSSA SER UTILIZADA COM ELES, PODEMOS TRANSPORTAR A MESMA POTÊNCIA COM UMA CORRENTE MENOR, DIMINUINDO AS PERDAS

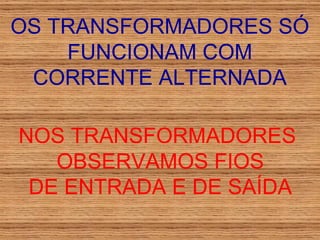

4. OS TRANSFORMADORES SÓ FUNCIONAM COM CORRENTE ALTERNADA NOS TRANSFORMADORES OBSERVAMOS FIOS DE ENTRADA E DE SAÍDA

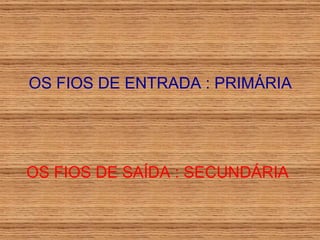

5. OS FIOS DE ENTRADA : PRIMÁRIA OS FIOS DE SAÍDA : SECUNDÁRIA

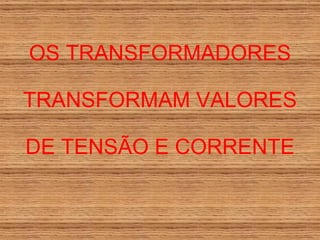

6. OS TRANSFORMADORES TRANSFORMAM VALORES DE TENSÃO E CORRENTE

7. ELEVAR A TENSÃO E ABAIXAR A CORRENTE

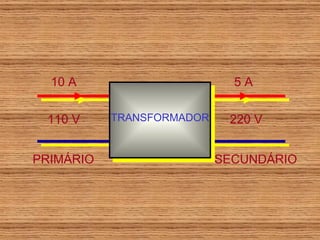

8. PRIMÁRIO SECUNDÁRIO 110 V 220 V 10 A 5 A TRANSFORMADOR

9. ABAIXAR A TENSÃO E ELEVAR A CORRENTE

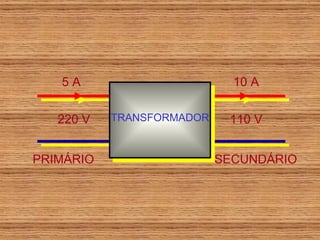

10. PRIMÁRIO SECUNDÁRIO 110 V 220 V 10 A 5 A TRANSFORMADOR

11. TRANSFORMADOR MONOFÁSICO

12. OS TRANSFORMADORES MONOFÁSICOS POSSUEM UM NÚCLEO DE FERRO ENROLAMENTOS (PRIMÁRIO E SECUNDÁRIO) ISOLAMENTO ENTRE OS ENROLAMENTOS E NÚCLEO

13. Enrolamento Primário Enrolamento Secundário Núcleo Isolamento

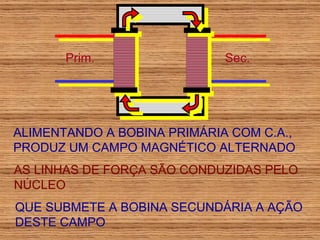

14. Prim. Sec. ALIMENTANDO A BOBINA PRIMÁRIA COM C.A., PRODUZ UM CAMPO MAGNÉTICO ALTERNADO AS LINHAS DE FORÇA SÃO CONDUZIDAS PELO NÚCLEO QUE SUBMETE A BOBINA SECUNDÁRIA A AÇÃO DESTE CAMPO

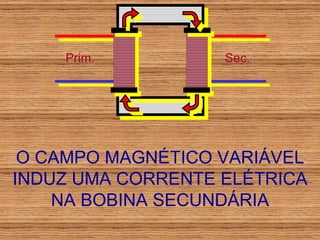

15. Prim. Sec. O CAMPO MAGNÉTICO VARIÁVEL INDUZ UMA CORRENTE ELÉTRICA NA BOBINA SECUNDÁRIA

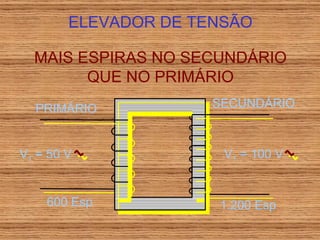

16. V 1 = 50 V V 1 = 100 V 600 Esp 1.200 Esp ELEVADOR DE TENSÃO MAIS ESPIRAS NO SECUNDÁRIO QUE NO PRIMÁRIO PRIMÁRIO SECUNDÁRIO

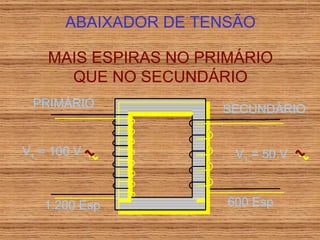

17. V 1 = 50 V V 1 = 100 V 600 Esp 1.200 Esp ABAIXADOR DE TENSÃO MAIS ESPIRAS NO PRIMÁRIO QUE NO SECUNDÁRIO PRIMÁRIO SECUNDÁRIO

18. VERIFICAMOS

19. VERIFICAMOS V 1 V 2 = N 1 N 2 V 1 V 1 V 1 V 1 V 2 V 2 V 2 V 2 N 1 N 1 N 1 N 1 N 1 N 1 N 1 N 1 N 2 N 2 N 2 N 2 N 2 N 2

20. = Tensão primária = Tensão secundária = Número de espiras do primário = Número de espiras do secundário VERIFICAMOS V 1 V 2 = N 1 N 2 V 1 V 2 N 1 N 2

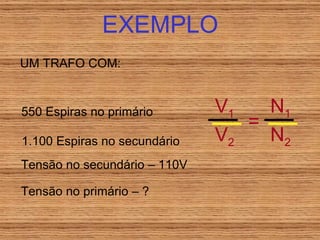

21. EXEMPLO UM TRAFO COM: 550 Espiras no primário 1.100 Espiras no secundário Tensão no secundário – 110V Tensão no primário – ? V 1 V 2 = N 1 N 2

22. V 1 V 1 V 2 = N 1 N 2 V 1 V 2 = N 1 N 2 V 1 V 2 = N 1 N 2 550 Espiras no primário 1.100 Espiras no secundário Tensão no secundário – 110V Tensão no primário – ?

23. N 1 N 2 V 2 V 1 = 110 110 110 110 V 1 V 1 V 1 V 1 V 1 550 550 550 550 550 1.100 1.100 1.100 1.100 1.100 1.100 V 1 V 2 = N 1 N 2 550 Espiras no primário 1.100 Espiras no secundário Tensão no secundário – 110V Tensão no primário –
