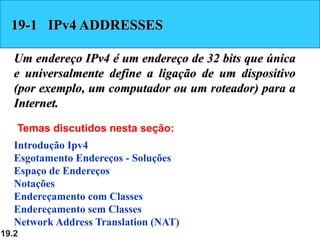

19-1 IPv4 ADDRESSES
Um endereço IPv4 é um endereço de 32 bits que única
e universalmente define a ligação de um dispositivo
(por exemplo, um computador ou um roteador) para a
Internet.
Introdução Ipv4
Esgotamento Endereços - Soluções
Espaço de Endereços
Notações
Endereçamento com Classes
Endereçamento sem Classes
Network Address Translation (NAT)
Temas discutidos nesta seção:
Quem distribui IP hoje?Quem distrubui IP hoje?

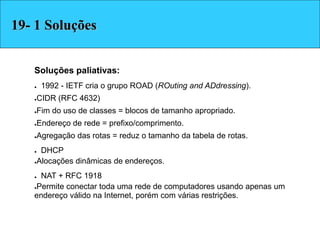

Soluções paliativas:
● 1992 - IETF cria o grupo ROAD (ROuting and ADdressing).
●CIDR (RFC 4632)‫‏‬
●Fim do uso de classes = blocos de tamanho apropriado.
●Endereço de rede = prefixo/comprimento.
●Agregação das rotas = reduz o tamanho da tabela de rotas.
● DHCP
●Alocações dinâmicas de endereços.
● NAT + RFC 1918
●Permite conectar toda uma rede de computadores usando apenas um
endereço válido na Internet, porém com várias restrições.
Soluções19- 1 Soluções

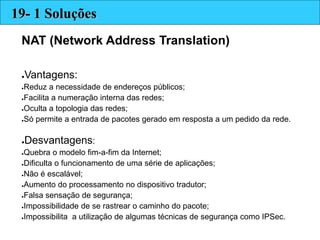

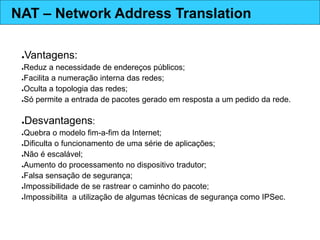

NAT (Network Address Translation)
●Vantagens:
●Reduz a necessidade de endereços públicos;
●Facilita a numeração interna das redes;
●Oculta a topologia das redes;
●Só permite a entrada de pacotes gerado em resposta a um pedido da rede.
●Desvantagens:
●Quebra o modelo fim-a-fim da Internet;
●Dificulta o funcionamento de uma série de aplicações;
●Não é escalável;
●Aumento do processamento no dispositivo tradutor;
●Falsa sensação de segurança;
●Impossibilidade de se rastrear o caminho do pacote;
●Impossibilita a utilização de algumas técnicas de segurança como IPSec.
19- 1 Soluções

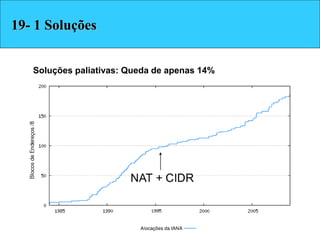

Soluções paliativas: Queda de apenas 14%
Soluções19- 1 Soluções

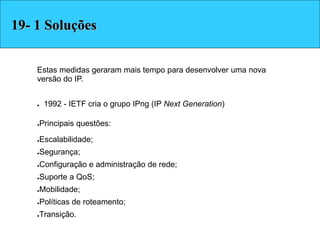

Estas medidas geraram mais tempo para desenvolver uma nova
versão do IP.
● 1992 - IETF cria o grupo IPng (IP Next Generation)‫‏‬
●Principais questões:
●Escalabilidade;
●Segurança;
●Configuração e administração de rede;
●Suporte a QoS;
●Mobilidade;
●Políticas de roteamento;
●Transição.
Soluções19- 1 Soluções
19.8
Os endereços IPv4 são exclusivos e
universais.
Note
19- 1 Endereçamento
19.9

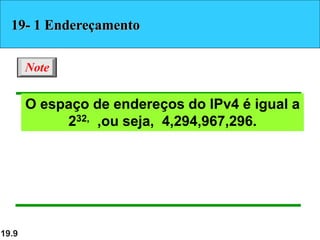

O espaço de endereços do IPv4 é igual a
232, ,ou seja, 4,294,967,296.
Note
19- 1 Endereçamento
19.10

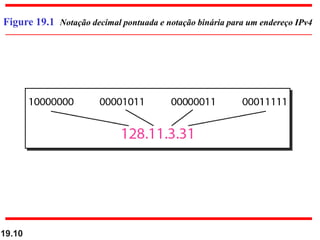

Figure 19.1 Notação decimal pontuada e notação binária para um endereço IPv4
19.11

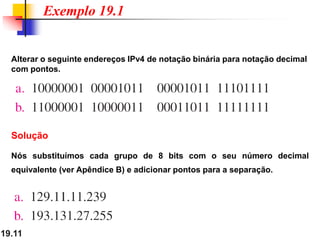

Alterar o seguinte endereços IPv4 de notação binária para notação decimal
com pontos.
Exemplo 19.1
Solução
Nós substituímos cada grupo de 8 bits com o seu número decimal
equivalente (ver Apêndice B) e adicionar pontos para a separação.
19.12
Alterar o seguinte endereços IPv4 de notação decimal com pontos para a
notação binária.
Example 19.2
Solução
Nós substituir cada número decimal com seu equivalente binário (ver
Apêndice B).
19.13
Encontrar o erro, se houver, nos seguintes endereços IPv4.
Exemplo 19.3
Solução
a. Não deve haver nenhuma zero à esquerda (045).
b. Não pode haver mais de quatro números.
c. Cada número deve ser menor ou igual a 255.
d. Uma mistura de notação binária e notação decimal com pontos não é
permitido.
19.14

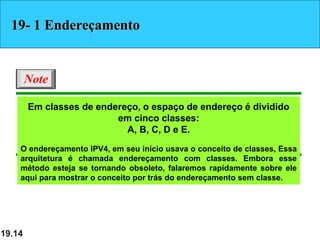

Em classes de endereço, o espaço de endereço é dividido
em cinco classes:
A, B, C, D e E.
O endereçamento IPV4, em seu início usava o conceito de classes, Essa
arquitetura é chamada endereçamento com classes. Embora esse
método esteja se tornando obsoleto, falaremos rapidamente sobre ele
aqui para mostrar o conceito por trás do endereçamento sem classe.
Note
19- 1 Endereçamento
19.15

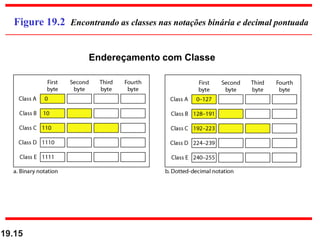

Figure 19.2 Encontrando as classes nas notações binária e decimal pontuada
Endereçamento com Classe
19.16

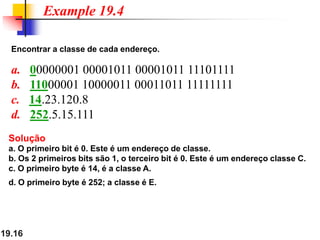

Encontrar a classe de cada endereço.
a. 00000001 00001011 00001011 11101111
b. 11000001 10000011 00011011 11111111
c. 14.23.120.8
d. 252.5.15.111
Example 19.4
Solução
a. O primeiro bit é 0. Este é um endereço de classe.
b. Os 2 primeiros bits são 1, o terceiro bit é 0. Este é um endereço classe C.
c. O primeiro byte é 14, é a classe A.
d. O primeiro byte é 252; a classe é E.
Classes e Blocos
19.17
Table 19.1 Números de blocos e Tamanhos dos blocos no endereçamento Classful IPv4
Um problema com endereçamento com classes é que cada classe
é dividida Em um número fixo de blocos, cada bloco tendo um
tamanho fixo conforme Na Tabela 19.1
Classes e Blocos
19.18

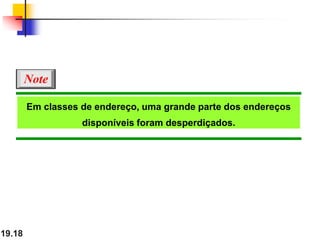

Em classes de endereço, uma grande parte dos endereços
disponíveis foram desperdiçados.
Note
19.19

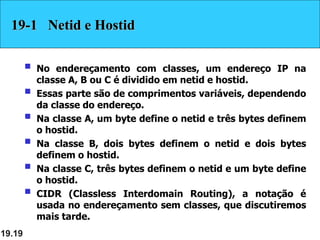

19-1 Netid e Hostid
 No endereçamento com classes, um endereço IP na
classe A, B ou C é dividido em netid e hostid.
 Essas parte são de comprimentos variáveis, dependendo
da classe do endereço.
 Na classe A, um byte define o netid e três bytes definem
o hostid.
 Na classe B, dois bytes definem o netid e dois bytes
definem o hostid.
 Na classe C, três bytes definem o netid e um byte define
o hostid.
 CIDR (Classless Interdomain Routing), a notação é
usada no endereçamento sem classes, que discutiremos
mais tarde.
19.20

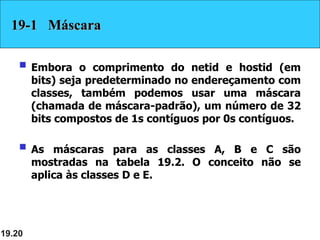

19-1 Máscara
 Embora o comprimento do netid e hostid (em
bits) seja predeterminado no endereçamento com
classes, também podemos usar uma máscara
(chamada de máscara-padrão), um número de 32
bits compostos de 1s contíguos por 0s contíguos.
 As máscaras para as classes A, B e C são
mostradas na tabela 19.2. O conceito não se
aplica às classes D e E.
19.21

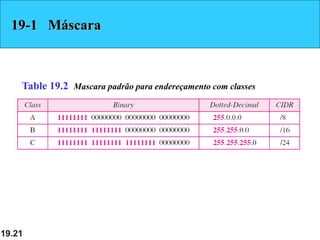

Table 19.2 Mascara padrão para endereçamento com classes
19-1 Máscara
19.22
19-1 Uso de Sub-redes
 Sub rede é uma rede dividida criando redes
menores.
 Serve para dividir uma rede diminuindo o tráfego de
informações.
 Vamos pensar em uma empresa com vários
departamentos, em que a área de Projetos use
bastante tráfego da rede enquanto as outras áreas
não usem tanto, para isso podemos dividir a rede em
duas ou mais, nesse caso podemos dividir em duas,
uma para área de projetos e uma para as demais
áreas.
19.23

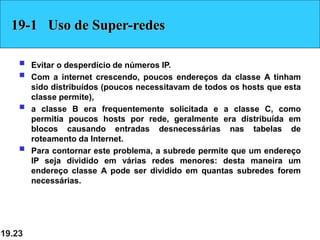

19-1 Uso de Super-redes
 Evitar o desperdício de números IP.
 Com a internet crescendo, poucos endereços da classe A tinham
sido distribuídos (poucos necessitavam de todos os hosts que esta
classe permite),
 a classe B era frequentemente solicitada e a classe C, como
permitia poucos hosts por rede, geralmente era distribuída em
blocos causando entradas desnecessárias nas tabelas de
roteamento da Internet.
 Para contornar este problema, a subrede permite que um endereço
IP seja dividido em várias redes menores: desta maneira um
endereço classe A pode ser dividido em quantas subredes forem
necessárias.
19.24
As classes de endereço, que é quase obsoleto, é substituído
por abordar sem classes.
Note
19.25

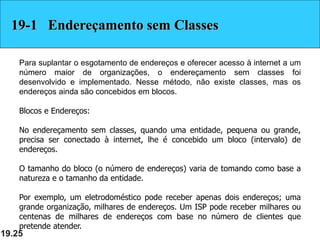

19-1 Endereçamento sem Classes
Para suplantar o esgotamento de endereços e oferecer acesso à internet a um
número maior de organizações, o endereçamento sem classes foi
desenvolvido e implementado. Nesse método, não existe classes, mas os
endereços ainda são concebidos em blocos.
Blocos e Endereços:
No endereçamento sem classes, quando uma entidade, pequena ou grande,
precisa ser conectado à internet, lhe é concebido um bloco (intervalo) de
endereços.
O tamanho do bloco (o número de endereços) varia de tomando como base a
natureza e o tamanho da entidade.
Por exemplo, um eletrodoméstico pode receber apenas dois endereços; uma
grande organização, milhares de endereços. Um ISP pode receber milhares ou
centenas de milhares de endereços com base no número de clientes que
pretende atender.
19.26

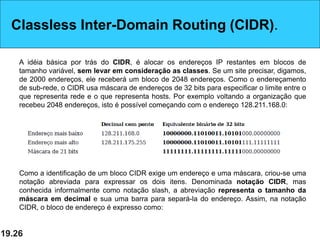

Classless Inter-Domain Routing (CIDR).
A idéia básica por trás do CIDR, é alocar os endereços IP restantes em blocos de
tamanho variável, sem levar em consideração as classes. Se um site precisar, digamos,
de 2000 endereços, ele receberá um bloco de 2048 endereços. Como o endereçamento
de sub-rede, o CIDR usa máscara de endereços de 32 bits para especificar o limite entre o
que representa rede e o que representa hosts. Por exemplo voltando a organização que
recebeu 2048 endereços, isto é possível começando com o endereço 128.211.168.0:
Como a identificação de um bloco CIDR exige um endereço e uma máscara, criou-se uma
notação abreviada para expressar os dois itens. Denominada notação CIDR, mas
conhecida informalmente como notação slash, a abreviação representa o tamanho da
máscara em decimal e sua uma barra para separá-la do endereço. Assim, na notação
CIDR, o bloco de endereço é expresso como:
19.27

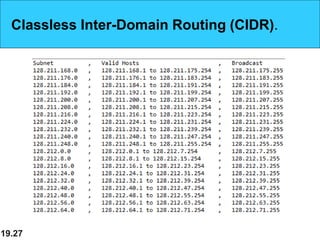

Classless Inter-Domain Routing (CIDR).
19.28
Classless Inter-Domain Routing (CIDR).

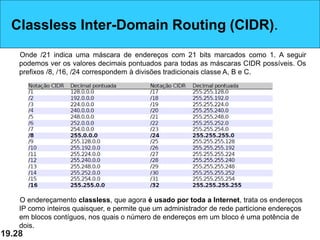

Onde /21 indica uma máscara de endereços com 21 bits marcados como 1. A seguir
podemos ver os valores decimais pontuados para todas as máscaras CIDR possíveis. Os
prefixos /8, /16, /24 correspondem à divisões tradicionais classe A, B e C.
O endereçamento classless, que agora é usado por toda a Internet, trata os endereços
IP como inteiros quaisquer, e permite que um administrador de rede particione endereços
em blocos contíguos, nos quais o número de endereços em um bloco é uma potência de
dois.
19.29

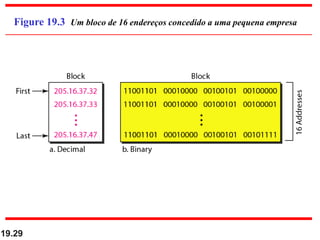

Figure 19.3 Um bloco de 16 endereços concedido a uma pequena empresa
19.30

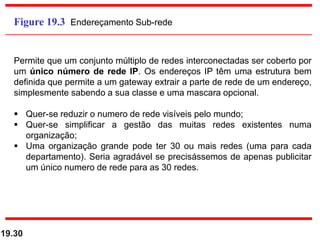

Figure 19.3 Endereçamento Sub-rede
Permite que um conjunto múltiplo de redes interconectadas ser coberto por
um único número de rede IP. Os endereços IP têm uma estrutura bem
definida que permite a um gateway extrair a parte de rede de um endereço,
simplesmente sabendo a sua classe e uma mascara opcional.
 Quer-se reduzir o numero de rede visíveis pelo mundo;
 Quer-se simplificar a gestão das muitas redes existentes numa
organização;
 Uma organização grande pode ter 30 ou mais redes (uma para cada
departamento). Seria agradável se precisássemos de apenas publicitar
um único numero de rede para as 30 redes.
Definindo sub-redes “de cabeça”

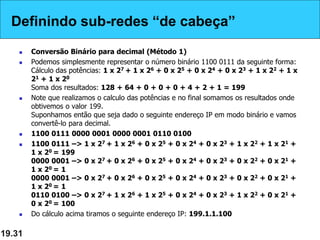

 Conversão Binário para decimal (Método 1)
 Podemos simplesmente representar o número binário 1100 0111 da seguinte forma:
Cálculo das potências: 1 x 27 + 1 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 1 x
21 + 1 x 20
Soma dos resultados: 128 + 64 + 0 + 0 + 0 + 4 + 2 + 1 = 199
 Note que realizamos o calculo das potências e no final somamos os resultados onde
obtivemos o valor 199.
Suponhamos então que seja dado o seguinte endereço IP em modo binário e vamos
convertê-lo para decimal.
 1100 0111 0000 0001 0000 0001 0110 0100
 1100 0111 –> 1 x 27 + 1 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 1 x 21 +
1 x 20 = 199
0000 0001 –> 0 x 27 + 0 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 0 x 22 + 0 x 21 +
1 x 20 = 1
0000 0001 –> 0 x 27 + 0 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 0 x 22 + 0 x 21 +
1 x 20 = 1
0110 0100 –> 0 x 27 + 1 x 26 + 1 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 0 x 21 +
0 x 20 = 100
 Do cálculo acima tiramos o seguinte endereço IP: 199.1.1.100
19.31

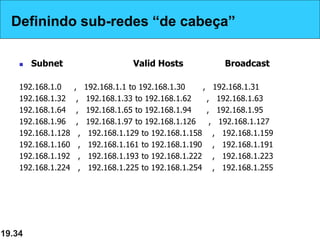

Definindo sub-redes “de cabeça”
Definindo sub-redes “de cabeça”
Conversão Binário para decimal (Método 2)
 Utilizando a tabela acima, suponhamos que você tenha recebido o número
binário 1100 0111 e precisa converte-lo para decimal.
 Vamos fazer o cálculo para obtenção do valor do primeiro octecto: 128 +
64 + 4 + 2 + 1 = 199
Note que com a utilização da tabela acima, apenas distribuímos cada bit de
cada octeto, e somamos os resultados das potências apresentado na segunda
linha. O segredo desta tabela é apenas realizar a soma dos bits positivos ou
seja “1″ e desconsidere os bits “0″.
Fazendo isso para os quatro octetos binários obteremos o mesmo resultado
apresentado no método 1. 199.1.1.100.
19.32
Definindo sub-redes “de cabeça”
Definindo sub-redes “de cabeça”

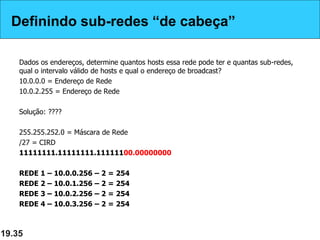

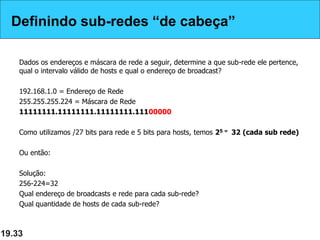

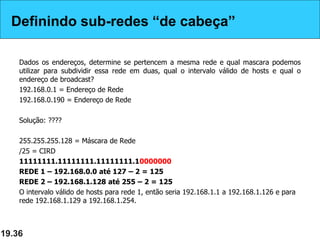

Dados os endereços e máscara de rede a seguir, determine a que sub-rede ele pertence,
qual o intervalo válido de hosts e qual o endereço de broadcast?
192.168.1.0 = Endereço de Rede
255.255.255.224 = Máscara de Rede
11111111.11111111.11111111.11100000
Como utilizamos /27 bits para rede e 5 bits para hosts, temos 25 = 32 (cada sub rede)
Ou então:
Solução:
256-224=32
Qual endereço de broadcasts e rede para cada sub-rede?
Qual quantidade de hosts de cada sub-rede?
19.33
Definindo sub-redes “de cabeça”
Definindo sub-redes “de cabeça”
 Subnet Valid Hosts Broadcast
192.168.1.0 , 192.168.1.1 to 192.168.1.30 , 192.168.1.31
192.168.1.32 , 192.168.1.33 to 192.168.1.62 , 192.168.1.63
192.168.1.64 , 192.168.1.65 to 192.168.1.94 , 192.168.1.95
192.168.1.96 , 192.168.1.97 to 192.168.1.126 , 192.168.1.127
192.168.1.128 , 192.168.1.129 to 192.168.1.158 , 192.168.1.159
192.168.1.160 , 192.168.1.161 to 192.168.1.190 , 192.168.1.191
192.168.1.192 , 192.168.1.193 to 192.168.1.222 , 192.168.1.223
192.168.1.224 , 192.168.1.225 to 192.168.1.254 , 192.168.1.255
19.34
Definindo sub-redes “de cabeça”
Definindo sub-redes “de cabeça”
Dados os endereços, determine quantos hosts essa rede pode ter e quantas sub-redes,
qual o intervalo válido de hosts e qual o endereço de broadcast?
10.0.0.0 = Endereço de Rede
10.0.2.255 = Endereço de Rede
Solução: ????
255.255.252.0 = Máscara de Rede
/27 = CIRD
11111111.11111111.11111100.00000000
REDE 1 – 10.0.0.256 – 2 = 254
REDE 2 – 10.0.1.256 – 2 = 254
REDE 3 – 10.0.2.256 – 2 = 254
REDE 4 – 10.0.3.256 – 2 = 254
19.35
Definindo sub-redes “de cabeça”
Definindo sub-redes “de cabeça”
Dados os endereços, determine se pertencem a mesma rede e qual mascara podemos
utilizar para subdividir essa rede em duas, qual o intervalo válido de hosts e qual o
endereço de broadcast?
192.168.0.1 = Endereço de Rede
192.168.0.190 = Endereço de Rede
Solução: ????
255.255.255.128 = Máscara de Rede
/25 = CIRD
11111111.11111111.11111111.10000000
REDE 1 – 192.168.0.0 até 127 – 2 = 125
REDE 2 – 192.168.1.128 até 255 – 2 = 125
O intervalo válido de hosts para rede 1, então seria 192.168.1.1 a 192.168.1.126 e para
rede 192.168.1.129 a 192.168.1.254.
19.36
Definindo sub-redes “de cabeça”
●Vantagens:
●Reduz a necessidade de endereços públicos;
●Facilita a numeração interna das redes;
●Oculta a topologia das redes;
●Só permite a entrada de pacotes gerado em resposta a um pedido da rede.
●Desvantagens:
●Quebra o modelo fim-a-fim da Internet;
●Dificulta o funcionamento de uma série de aplicações;
●Não é escalável;
●Aumento do processamento no dispositivo tradutor;
●Falsa sensação de segurança;
●Impossibilidade de se rastrear o caminho do pacote;
●Impossibilita a utilização de algumas técnicas de segurança como IPSec.

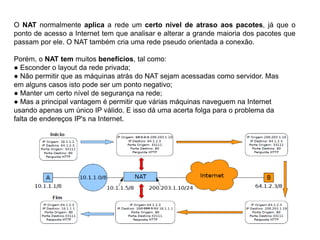

NAT – Network Address Translation
O NAT normalmente aplica a rede um certo nível de atraso aos pacotes, já que o
ponto de acesso a Internet tem que analisar e alterar a grande maioria dos pacotes que
passam por ele. O NAT também cria uma rede pseudo orientada a conexão.
Porém, o NAT tem muitos benefícios, tal como:
● Esconder o layout da rede privada;
● Não permitir que as máquinas atrás do NAT sejam acessadas como servidor. Mas
em alguns casos isto pode ser um ponto negativo;
● Manter um certo nível de segurança na rede;
● Mas a principal vantagem é permitir que várias máquinas naveguem na Internet
usando apenas um único IP válido. E isso dá uma acerta folga para o problema da
falta de endereços IP's na Internet.
19.39

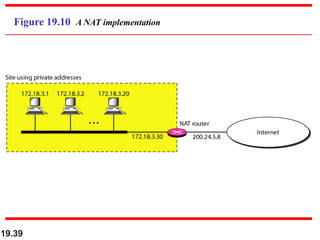

Figure 19.10 A NAT implementation
19.40

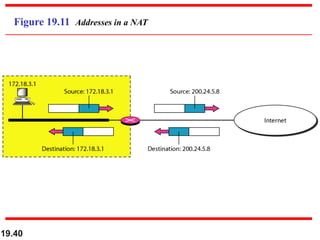

Figure 19.11 Addresses in a NAT

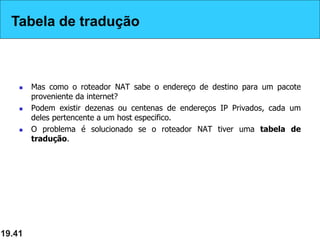

Tabela de Tradução
 Mas como o roteador NAT sabe o endereço de destino para um pacote
proveniente da internet?
 Podem existir dezenas ou centenas de endereços IP Privados, cada um
deles pertencente a um host especifico.
 O problema é solucionado se o roteador NAT tiver uma tabela de
tradução.
19.41
Tabela de tradução
19.42

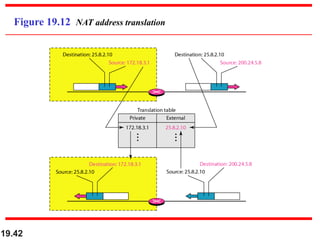

Figure 19.12 NAT address translation
19.43

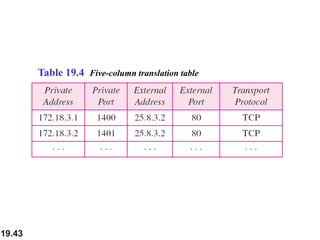

Table 19.4 Five-column translation table
19.44

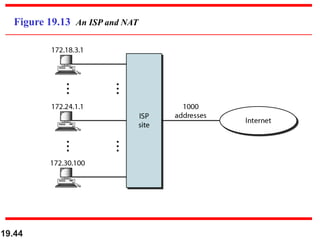

Figure 19.13 An ISP and NAT

Mais conteúdo relacionado

Mais procurados

TCP/IP
TCP/IPTCP/IP
Aula 6 - Redes de Computadores A - Endereçamento IP
Aula 6 - Redes de Computadores A - Endereçamento IPAula 6 - Redes de Computadores A - Endereçamento IP
Aula 6 - Redes de Computadores A - Endereçamento IP
Filipo Mór

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes
Wellington Oliveira

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos
Mauro Pereira

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores
Jairo Soares Dolores Mosca

Aula 01 meios de comunicação de dados
Aula 01 meios de comunicação de dadosAula 01 meios de comunicação de dados
Aula 01 meios de comunicação de dados
Jorge Ávila Miranda

CEF: Modelo OSI
CEF: Modelo OSICEF: Modelo OSI
Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Jakson Silva

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes
Leonardo Bruno

Conceito e estruturas de redes...
Conceito e estruturas de redes...Conceito e estruturas de redes...
Conceito e estruturas de redes...
Alison Rodrigues

O modelo osi
O modelo osiO modelo osi
Direccionamiento ip
Direccionamiento ipDireccionamiento ip
Direccionamiento ip
Felipe Laguado

Redes Avançadas - 3.Noções de Projeto de Redes
Redes Avançadas - 3.Noções de Projeto de RedesRedes Avançadas - 3.Noções de Projeto de Redes
Redes Avançadas - 3.Noções de Projeto de Redes
Mauro Tapajós

Modelo osi
Modelo osiModelo osi
Cablagem
CablagemCablagem
Cablagem
ffatimacaldeira

Aula 1 fundamentos de redes de computadores
Aula 1   fundamentos de redes de computadoresAula 1   fundamentos de redes de computadores
Aula 1 fundamentos de redes de computadores
wab030

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede
Marco Guimarães

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao
redesinforma

Projeto de-rede-escola-particular
Projeto de-rede-escola-particularProjeto de-rede-escola-particular
Projeto de-rede-escola-particular
Glauber Silva Macgolddard

Projetos Estruturados de Redes - Parte 5
Projetos Estruturados de Redes - Parte 5Projetos Estruturados de Redes - Parte 5
Projetos Estruturados de Redes - Parte 5
José Wagner Bungart


Mais procurados (20)

TCP/IP
TCP/IPTCP/IP
TCP/IP

Aula 6 - Redes de Computadores A - Endereçamento IP
Aula 6 - Redes de Computadores A - Endereçamento IPAula 6 - Redes de Computadores A - Endereçamento IP
Aula 6 - Redes de Computadores A - Endereçamento IP

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes

Redes 1 introducao historico conceitos
Redes 1 introducao historico conceitosRedes 1 introducao historico conceitos
Redes 1 introducao historico conceitos

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores

Aula 01 meios de comunicação de dados
Aula 01 meios de comunicação de dadosAula 01 meios de comunicação de dados
Aula 01 meios de comunicação de dados

CEF: Modelo OSI
CEF: Modelo OSICEF: Modelo OSI
CEF: Modelo OSI

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Redes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redesRedes de-computadores-tipos-de-redes
Redes de-computadores-tipos-de-redes

Conceito e estruturas de redes...
Conceito e estruturas de redes...Conceito e estruturas de redes...
Conceito e estruturas de redes...

O modelo osi
O modelo osiO modelo osi
O modelo osi

Direccionamiento ip
Direccionamiento ipDireccionamiento ip
Direccionamiento ip

Redes Avançadas - 3.Noções de Projeto de Redes
Redes Avançadas - 3.Noções de Projeto de RedesRedes Avançadas - 3.Noções de Projeto de Redes
Redes Avançadas - 3.Noções de Projeto de Redes

Modelo osi
Modelo osiModelo osi
Modelo osi

Cablagem
CablagemCablagem
Cablagem

Aula 1 fundamentos de redes de computadores
Aula 1   fundamentos de redes de computadoresAula 1   fundamentos de redes de computadores
Aula 1 fundamentos de redes de computadores

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao

Projeto de-rede-escola-particular
Projeto de-rede-escola-particularProjeto de-rede-escola-particular
Projeto de-rede-escola-particular

Projetos Estruturados de Redes - Parte 5
Projetos Estruturados de Redes - Parte 5Projetos Estruturados de Redes - Parte 5
Projetos Estruturados de Redes - Parte 5


Destaque

Capítulo 20 camada de rede - internet protocol
Capítulo 20   camada de rede - internet protocolCapítulo 20   camada de rede - internet protocol
Capítulo 20 camada de rede - internet protocol
Faculdade Mater Christi

Capítulo 15 conexões de lans, redes backbone e lans virtuais
Capítulo 15   conexões de lans, redes backbone e lans virtuaisCapítulo 15   conexões de lans, redes backbone e lans virtuais
Capítulo 15 conexões de lans, redes backbone e lans virtuais
Faculdade Mater Christi

Enderecamento Ip
Enderecamento IpEnderecamento Ip
Enderecamento Ip
lol

O que é um protocolo de rede
O que é um protocolo de redeO que é um protocolo de rede
O que é um protocolo de rede
Alessandro Fazenda

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes
leticia-maria

ACII - SL04 - Introducao a redes de computadores
ACII - SL04 - Introducao a redes de computadoresACII - SL04 - Introducao a redes de computadores
ACII - SL04 - Introducao a redes de computadores
UFPB

Apostila de infraestrutura de redes
Apostila de infraestrutura de redesApostila de infraestrutura de redes
Apostila de infraestrutura de redes
Josefran Ranniery


Destaque (7)

Capítulo 20 camada de rede - internet protocol
Capítulo 20   camada de rede - internet protocolCapítulo 20   camada de rede - internet protocol
Capítulo 20 camada de rede - internet protocol

Capítulo 15 conexões de lans, redes backbone e lans virtuais
Capítulo 15   conexões de lans, redes backbone e lans virtuaisCapítulo 15   conexões de lans, redes backbone e lans virtuais
Capítulo 15 conexões de lans, redes backbone e lans virtuais

Enderecamento Ip
Enderecamento IpEnderecamento Ip
Enderecamento Ip

O que é um protocolo de rede
O que é um protocolo de redeO que é um protocolo de rede
O que é um protocolo de rede

Protocolos de Redes
Protocolos de RedesProtocolos de Redes
Protocolos de Redes

ACII - SL04 - Introducao a redes de computadores
ACII - SL04 - Introducao a redes de computadoresACII - SL04 - Introducao a redes de computadores
ACII - SL04 - Introducao a redes de computadores

Apostila de infraestrutura de redes
Apostila de infraestrutura de redesApostila de infraestrutura de redes
Apostila de infraestrutura de redes


Semelhante a Capítulo 19 camada de rede - end lógico

Endereçamento IP.pptx
Endereçamento IP.pptxEndereçamento IP.pptx
Endereçamento IP.pptx
JeanCarlos536293

Apostila enderecos ip rede
Apostila enderecos ip redeApostila enderecos ip rede
Apostila enderecos ip rede
Claudeci Aparecido da Silva

Endereços ip
Endereços ipEndereços ip
Endereços ip
Paula Lopes

T2 endereços ip
T2 endereços ipT2 endereços ip
T2 endereços ip
Paula Lopes

Noções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ipNoções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ip
FlavioCLima

Subnetting
SubnettingSubnetting
Subnetting
redesteste

Subnetting
SubnettingSubnetting
Subnetting
escolaporto

Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,
H P

Endereço IP 1A REDES
Endereço IP 1A REDESEndereço IP 1A REDES
Endereço IP 1A REDES
Mateus Cardoso

Cidr vlsm a.c
Cidr vlsm a.cCidr vlsm a.c
Cidr vlsm a.c
Claudio Martins

Endereçamento ip
Endereçamento ipEndereçamento ip
Endereçamento ip
Gonçalo

Endereços de rede i pv4
Endereços de rede i pv4Endereços de rede i pv4
Endereços de rede i pv4
Luciano Rodrigues da Silva

Endereços IP
Endereços IPEndereços IP
Endereços IP
Ivo Cuco

Enderecamento ip
Enderecamento ipEnderecamento ip
Enderecamento ip
escolaporto

Enderecamento ip
Enderecamento ipEnderecamento ip
Enderecamento ip
redesteste

Endereços IP
Endereços IPEndereços IP
Endereços IP
Rui Ferreira

T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)
Cleiton Cunha

Redes - Enderecamento IP
Redes - Enderecamento IPRedes - Enderecamento IP
Redes - Enderecamento IP
Luiz Arthur

Tutorial de tcp
Tutorial de tcpTutorial de tcp
Tutorial de tcp
montarrroyos

Rct 17 - camada de rede - endereçamento ip
Rct   17 - camada de rede - endereçamento ipRct   17 - camada de rede - endereçamento ip
Rct 17 - camada de rede - endereçamento ip
Universal.org.mx


Semelhante a Capítulo 19 camada de rede - end lógico (20)

Endereçamento IP.pptx
Endereçamento IP.pptxEndereçamento IP.pptx
Endereçamento IP.pptx

Apostila enderecos ip rede
Apostila enderecos ip redeApostila enderecos ip rede
Apostila enderecos ip rede

Endereços ip
Endereços ipEndereços ip
Endereços ip

T2 endereços ip
T2 endereços ipT2 endereços ip
T2 endereços ip

Noções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ipNoções básicas de endereçamento de redes tcp ip
Noções básicas de endereçamento de redes tcp ip

Subnetting
SubnettingSubnetting
Subnetting

Subnetting
SubnettingSubnetting
Subnetting

Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,Endereços de ip, tipos de endereços,
Endereços de ip, tipos de endereços,

Endereço IP 1A REDES
Endereço IP 1A REDESEndereço IP 1A REDES
Endereço IP 1A REDES

Cidr vlsm a.c
Cidr vlsm a.cCidr vlsm a.c
Cidr vlsm a.c

Endereçamento ip
Endereçamento ipEndereçamento ip
Endereçamento ip

Endereços de rede i pv4
Endereços de rede i pv4Endereços de rede i pv4
Endereços de rede i pv4

Endereços IP
Endereços IPEndereços IP
Endereços IP

Enderecamento ip
Enderecamento ipEnderecamento ip
Enderecamento ip

Enderecamento ip
Enderecamento ipEnderecamento ip
Enderecamento ip

Endereços IP
Endereços IPEndereços IP
Endereços IP

T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)T.A.R Aula 2 (1ª Unidade)
T.A.R Aula 2 (1ª Unidade)

Redes - Enderecamento IP
Redes - Enderecamento IPRedes - Enderecamento IP
Redes - Enderecamento IP

Tutorial de tcp
Tutorial de tcpTutorial de tcp
Tutorial de tcp

Rct 17 - camada de rede - endereçamento ip
Rct   17 - camada de rede - endereçamento ipRct   17 - camada de rede - endereçamento ip
Rct 17 - camada de rede - endereçamento ip


Mais de Faculdade Mater Christi

Capítulo 6 e 8 comutação e multiplexação (3º unidade)
Capítulo 6 e 8   comutação e multiplexação (3º unidade)Capítulo 6 e 8   comutação e multiplexação (3º unidade)
Capítulo 6 e 8 comutação e multiplexação (3º unidade)
Faculdade Mater Christi

Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Capítulo 5 e 4   transmissão analógica e digital (2º unidade)Capítulo 5 e 4   transmissão analógica e digital (2º unidade)
Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Faculdade Mater Christi

Capítulo 3 dados e sinais (1º unidade)
Capítulo 3   dados e sinais (1º unidade)Capítulo 3   dados e sinais (1º unidade)
Capítulo 3 dados e sinais (1º unidade)
Faculdade Mater Christi

Capítulo 1 introdução a comunicação de dados(1º unidade)
Capítulo 1   introdução a comunicação de dados(1º unidade)Capítulo 1   introdução a comunicação de dados(1º unidade)
Capítulo 1 introdução a comunicação de dados(1º unidade)
Faculdade Mater Christi

Capítulo 10 detecção e correção de erros
Capítulo 10   detecção e correção de errosCapítulo 10   detecção e correção de erros
Capítulo 10 detecção e correção de erros
Faculdade Mater Christi

Capítulo 23 comunicação entre processos
Capítulo 23   comunicação entre processosCapítulo 23   comunicação entre processos
Capítulo 23 comunicação entre processos
Faculdade Mater Christi

Capítulo 2 modelos de redes
Capítulo 2   modelos de redesCapítulo 2   modelos de redes
Capítulo 2 modelos de redes
Faculdade Mater Christi

Sistemas de arquivos cap 04 (iii unidade)
Sistemas de arquivos cap 04 (iii unidade)Sistemas de arquivos cap 04 (iii unidade)
Sistemas de arquivos cap 04 (iii unidade)
Faculdade Mater Christi

Introdução aos sistemas operacionais cap 01 (i unidade)
Introdução aos sistemas operacionais cap 01 (i unidade)Introdução aos sistemas operacionais cap 01 (i unidade)
Introdução aos sistemas operacionais cap 01 (i unidade)
Faculdade Mater Christi

Introdução à sistemas distribuídos
Introdução à sistemas distribuídosIntrodução à sistemas distribuídos
Introdução à sistemas distribuídos
Faculdade Mater Christi

Impasses cap 06 (ii unidade)
Impasses cap 06 (ii unidade)Impasses cap 06 (ii unidade)
Impasses cap 06 (ii unidade)
Faculdade Mater Christi

Gerenciamento de memória cap 03 (ii unidade)
Gerenciamento de memória cap 03 (ii unidade)Gerenciamento de memória cap 03 (ii unidade)
Gerenciamento de memória cap 03 (ii unidade)
Faculdade Mater Christi

Entrada e saida cap 05 (iii unidade)
Entrada e saida  cap 05 (iii unidade)Entrada e saida  cap 05 (iii unidade)
Entrada e saida cap 05 (iii unidade)
Faculdade Mater Christi

Conceitos de hardware e software cap 02 (i unidade)
Conceitos de hardware e software cap 02 (i unidade)Conceitos de hardware e software cap 02 (i unidade)
Conceitos de hardware e software cap 02 (i unidade)
Faculdade Mater Christi

Processos e threads cap 02 (i unidade)
Processos e threads   cap 02 (i unidade)Processos e threads   cap 02 (i unidade)
Processos e threads cap 02 (i unidade)
Faculdade Mater Christi


Mais de Faculdade Mater Christi (15)

Capítulo 6 e 8 comutação e multiplexação (3º unidade)
Capítulo 6 e 8   comutação e multiplexação (3º unidade)Capítulo 6 e 8   comutação e multiplexação (3º unidade)
Capítulo 6 e 8 comutação e multiplexação (3º unidade)

Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Capítulo 5 e 4   transmissão analógica e digital (2º unidade)Capítulo 5 e 4   transmissão analógica e digital (2º unidade)
Capítulo 5 e 4 transmissão analógica e digital (2º unidade)

Capítulo 3 dados e sinais (1º unidade)
Capítulo 3   dados e sinais (1º unidade)Capítulo 3   dados e sinais (1º unidade)
Capítulo 3 dados e sinais (1º unidade)

Capítulo 1 introdução a comunicação de dados(1º unidade)
Capítulo 1   introdução a comunicação de dados(1º unidade)Capítulo 1   introdução a comunicação de dados(1º unidade)
Capítulo 1 introdução a comunicação de dados(1º unidade)

Capítulo 10 detecção e correção de erros
Capítulo 10   detecção e correção de errosCapítulo 10   detecção e correção de erros
Capítulo 10 detecção e correção de erros

Capítulo 23 comunicação entre processos
Capítulo 23   comunicação entre processosCapítulo 23   comunicação entre processos
Capítulo 23 comunicação entre processos

Capítulo 2 modelos de redes
Capítulo 2   modelos de redesCapítulo 2   modelos de redes
Capítulo 2 modelos de redes

Sistemas de arquivos cap 04 (iii unidade)
Sistemas de arquivos cap 04 (iii unidade)Sistemas de arquivos cap 04 (iii unidade)
Sistemas de arquivos cap 04 (iii unidade)

Introdução aos sistemas operacionais cap 01 (i unidade)
Introdução aos sistemas operacionais cap 01 (i unidade)Introdução aos sistemas operacionais cap 01 (i unidade)
Introdução aos sistemas operacionais cap 01 (i unidade)

Introdução à sistemas distribuídos
Introdução à sistemas distribuídosIntrodução à sistemas distribuídos
Introdução à sistemas distribuídos

Impasses cap 06 (ii unidade)
Impasses cap 06 (ii unidade)Impasses cap 06 (ii unidade)
Impasses cap 06 (ii unidade)

Gerenciamento de memória cap 03 (ii unidade)
Gerenciamento de memória cap 03 (ii unidade)Gerenciamento de memória cap 03 (ii unidade)
Gerenciamento de memória cap 03 (ii unidade)

Entrada e saida cap 05 (iii unidade)
Entrada e saida  cap 05 (iii unidade)Entrada e saida  cap 05 (iii unidade)
Entrada e saida cap 05 (iii unidade)

Conceitos de hardware e software cap 02 (i unidade)
Conceitos de hardware e software cap 02 (i unidade)Conceitos de hardware e software cap 02 (i unidade)
Conceitos de hardware e software cap 02 (i unidade)

Processos e threads cap 02 (i unidade)
Processos e threads   cap 02 (i unidade)Processos e threads   cap 02 (i unidade)
Processos e threads cap 02 (i unidade)


Capítulo 19 camada de rede - end lógico

  • 1. 19.1 Capítulo 19 Camada de Rede: Endereçamento Lógico Prof. Rodrigo Ronner rodrigoronner@gmail.com Rodrigoronner.blogspot.com Copyright © The McGraw-Hill Companies, Inc. Permission required for reproduction or display.
  • 2. 19.2 19-1 IPv4 ADDRESSES Um endereço IPv4 é um endereço de 32 bits que única e universalmente define a ligação de um dispositivo (por exemplo, um computador ou um roteador) para a Internet. Introdução Ipv4 Esgotamento Endereços - Soluções Espaço de Endereços Notações Endereçamento com Classes Endereçamento sem Classes Network Address Translation (NAT) Temas discutidos nesta seção:
  • 3. Quem distribui IP hoje?Quem distrubui IP hoje?
  • 4. Soluções paliativas: ● 1992 - IETF cria o grupo ROAD (ROuting and ADdressing). ●CIDR (RFC 4632)‫‏‬ ●Fim do uso de classes = blocos de tamanho apropriado. ●Endereço de rede = prefixo/comprimento. ●Agregação das rotas = reduz o tamanho da tabela de rotas. ● DHCP ●Alocações dinâmicas de endereços. ● NAT + RFC 1918 ●Permite conectar toda uma rede de computadores usando apenas um endereço válido na Internet, porém com várias restrições. Soluções19- 1 Soluções
  • 5. NAT (Network Address Translation) ●Vantagens: ●Reduz a necessidade de endereços públicos; ●Facilita a numeração interna das redes; ●Oculta a topologia das redes; ●Só permite a entrada de pacotes gerado em resposta a um pedido da rede. ●Desvantagens: ●Quebra o modelo fim-a-fim da Internet; ●Dificulta o funcionamento de uma série de aplicações; ●Não é escalável; ●Aumento do processamento no dispositivo tradutor; ●Falsa sensação de segurança; ●Impossibilidade de se rastrear o caminho do pacote; ●Impossibilita a utilização de algumas técnicas de segurança como IPSec. 19- 1 Soluções
  • 6. Soluções paliativas: Queda de apenas 14% Soluções19- 1 Soluções
  • 7. Estas medidas geraram mais tempo para desenvolver uma nova versão do IP. ● 1992 - IETF cria o grupo IPng (IP Next Generation)‫‏‬ ●Principais questões: ●Escalabilidade; ●Segurança; ●Configuração e administração de rede; ●Suporte a QoS; ●Mobilidade; ●Políticas de roteamento; ●Transição. Soluções19- 1 Soluções
  • 8. 19.8 Os endereços IPv4 são exclusivos e universais. Note 19- 1 Endereçamento
  • 9. 19.9 O espaço de endereços do IPv4 é igual a 232, ,ou seja, 4,294,967,296. Note 19- 1 Endereçamento
  • 10. 19.10 Figure 19.1 Notação decimal pontuada e notação binária para um endereço IPv4
  • 11. 19.11 Alterar o seguinte endereços IPv4 de notação binária para notação decimal com pontos. Exemplo 19.1 Solução Nós substituímos cada grupo de 8 bits com o seu número decimal equivalente (ver Apêndice B) e adicionar pontos para a separação.
  • 12. 19.12 Alterar o seguinte endereços IPv4 de notação decimal com pontos para a notação binária. Example 19.2 Solução Nós substituir cada número decimal com seu equivalente binário (ver Apêndice B).
  • 13. 19.13 Encontrar o erro, se houver, nos seguintes endereços IPv4. Exemplo 19.3 Solução a. Não deve haver nenhuma zero à esquerda (045). b. Não pode haver mais de quatro números. c. Cada número deve ser menor ou igual a 255. d. Uma mistura de notação binária e notação decimal com pontos não é permitido.
  • 14. 19.14 Em classes de endereço, o espaço de endereço é dividido em cinco classes: A, B, C, D e E. O endereçamento IPV4, em seu início usava o conceito de classes, Essa arquitetura é chamada endereçamento com classes. Embora esse método esteja se tornando obsoleto, falaremos rapidamente sobre ele aqui para mostrar o conceito por trás do endereçamento sem classe. Note 19- 1 Endereçamento
  • 15. 19.15 Figure 19.2 Encontrando as classes nas notações binária e decimal pontuada Endereçamento com Classe
  • 16. 19.16 Encontrar a classe de cada endereço. a. 00000001 00001011 00001011 11101111 b. 11000001 10000011 00011011 11111111 c. 14.23.120.8 d. 252.5.15.111 Example 19.4 Solução a. O primeiro bit é 0. Este é um endereço de classe. b. Os 2 primeiros bits são 1, o terceiro bit é 0. Este é um endereço classe C. c. O primeiro byte é 14, é a classe A. d. O primeiro byte é 252; a classe é E.
  • 17. Classes e Blocos 19.17 Table 19.1 Números de blocos e Tamanhos dos blocos no endereçamento Classful IPv4 Um problema com endereçamento com classes é que cada classe é dividida Em um número fixo de blocos, cada bloco tendo um tamanho fixo conforme Na Tabela 19.1 Classes e Blocos
  • 18. 19.18 Em classes de endereço, uma grande parte dos endereços disponíveis foram desperdiçados. Note
  • 19. 19.19 19-1 Netid e Hostid  No endereçamento com classes, um endereço IP na classe A, B ou C é dividido em netid e hostid.  Essas parte são de comprimentos variáveis, dependendo da classe do endereço.  Na classe A, um byte define o netid e três bytes definem o hostid.  Na classe B, dois bytes definem o netid e dois bytes definem o hostid.  Na classe C, três bytes definem o netid e um byte define o hostid.  CIDR (Classless Interdomain Routing), a notação é usada no endereçamento sem classes, que discutiremos mais tarde.
  • 20. 19.20 19-1 Máscara  Embora o comprimento do netid e hostid (em bits) seja predeterminado no endereçamento com classes, também podemos usar uma máscara (chamada de máscara-padrão), um número de 32 bits compostos de 1s contíguos por 0s contíguos.  As máscaras para as classes A, B e C são mostradas na tabela 19.2. O conceito não se aplica às classes D e E.
  • 21. 19.21 Table 19.2 Mascara padrão para endereçamento com classes 19-1 Máscara
  • 22. 19.22 19-1 Uso de Sub-redes  Sub rede é uma rede dividida criando redes menores.  Serve para dividir uma rede diminuindo o tráfego de informações.  Vamos pensar em uma empresa com vários departamentos, em que a área de Projetos use bastante tráfego da rede enquanto as outras áreas não usem tanto, para isso podemos dividir a rede em duas ou mais, nesse caso podemos dividir em duas, uma para área de projetos e uma para as demais áreas.
  • 23. 19.23 19-1 Uso de Super-redes  Evitar o desperdício de números IP.  Com a internet crescendo, poucos endereços da classe A tinham sido distribuídos (poucos necessitavam de todos os hosts que esta classe permite),  a classe B era frequentemente solicitada e a classe C, como permitia poucos hosts por rede, geralmente era distribuída em blocos causando entradas desnecessárias nas tabelas de roteamento da Internet.  Para contornar este problema, a subrede permite que um endereço IP seja dividido em várias redes menores: desta maneira um endereço classe A pode ser dividido em quantas subredes forem necessárias.
  • 24. 19.24 As classes de endereço, que é quase obsoleto, é substituído por abordar sem classes. Note
  • 25. 19.25 19-1 Endereçamento sem Classes Para suplantar o esgotamento de endereços e oferecer acesso à internet a um número maior de organizações, o endereçamento sem classes foi desenvolvido e implementado. Nesse método, não existe classes, mas os endereços ainda são concebidos em blocos. Blocos e Endereços: No endereçamento sem classes, quando uma entidade, pequena ou grande, precisa ser conectado à internet, lhe é concebido um bloco (intervalo) de endereços. O tamanho do bloco (o número de endereços) varia de tomando como base a natureza e o tamanho da entidade. Por exemplo, um eletrodoméstico pode receber apenas dois endereços; uma grande organização, milhares de endereços. Um ISP pode receber milhares ou centenas de milhares de endereços com base no número de clientes que pretende atender.
  • 26. 19.26 Classless Inter-Domain Routing (CIDR). A idéia básica por trás do CIDR, é alocar os endereços IP restantes em blocos de tamanho variável, sem levar em consideração as classes. Se um site precisar, digamos, de 2000 endereços, ele receberá um bloco de 2048 endereços. Como o endereçamento de sub-rede, o CIDR usa máscara de endereços de 32 bits para especificar o limite entre o que representa rede e o que representa hosts. Por exemplo voltando a organização que recebeu 2048 endereços, isto é possível começando com o endereço 128.211.168.0: Como a identificação de um bloco CIDR exige um endereço e uma máscara, criou-se uma notação abreviada para expressar os dois itens. Denominada notação CIDR, mas conhecida informalmente como notação slash, a abreviação representa o tamanho da máscara em decimal e sua uma barra para separá-la do endereço. Assim, na notação CIDR, o bloco de endereço é expresso como:
  • 28. 19.28 Classless Inter-Domain Routing (CIDR). Onde /21 indica uma máscara de endereços com 21 bits marcados como 1. A seguir podemos ver os valores decimais pontuados para todas as máscaras CIDR possíveis. Os prefixos /8, /16, /24 correspondem à divisões tradicionais classe A, B e C. O endereçamento classless, que agora é usado por toda a Internet, trata os endereços IP como inteiros quaisquer, e permite que um administrador de rede particione endereços em blocos contíguos, nos quais o número de endereços em um bloco é uma potência de dois.
  • 29. 19.29 Figure 19.3 Um bloco de 16 endereços concedido a uma pequena empresa
  • 30. 19.30 Figure 19.3 Endereçamento Sub-rede Permite que um conjunto múltiplo de redes interconectadas ser coberto por um único número de rede IP. Os endereços IP têm uma estrutura bem definida que permite a um gateway extrair a parte de rede de um endereço, simplesmente sabendo a sua classe e uma mascara opcional.  Quer-se reduzir o numero de rede visíveis pelo mundo;  Quer-se simplificar a gestão das muitas redes existentes numa organização;  Uma organização grande pode ter 30 ou mais redes (uma para cada departamento). Seria agradável se precisássemos de apenas publicitar um único numero de rede para as 30 redes.
  • 31. Definindo sub-redes “de cabeça”  Conversão Binário para decimal (Método 1)  Podemos simplesmente representar o número binário 1100 0111 da seguinte forma: Cálculo das potências: 1 x 27 + 1 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 1 x 21 + 1 x 20 Soma dos resultados: 128 + 64 + 0 + 0 + 0 + 4 + 2 + 1 = 199  Note que realizamos o calculo das potências e no final somamos os resultados onde obtivemos o valor 199. Suponhamos então que seja dado o seguinte endereço IP em modo binário e vamos convertê-lo para decimal.  1100 0111 0000 0001 0000 0001 0110 0100  1100 0111 –> 1 x 27 + 1 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 1 x 21 + 1 x 20 = 199 0000 0001 –> 0 x 27 + 0 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 0 x 22 + 0 x 21 + 1 x 20 = 1 0000 0001 –> 0 x 27 + 0 x 26 + 0 x 25 + 0 x 24 + 0 x 23 + 0 x 22 + 0 x 21 + 1 x 20 = 1 0110 0100 –> 0 x 27 + 1 x 26 + 1 x 25 + 0 x 24 + 0 x 23 + 1 x 22 + 0 x 21 + 0 x 20 = 100  Do cálculo acima tiramos o seguinte endereço IP: 199.1.1.100 19.31 Definindo sub-redes “de cabeça”
  • 32. Definindo sub-redes “de cabeça” Conversão Binário para decimal (Método 2)  Utilizando a tabela acima, suponhamos que você tenha recebido o número binário 1100 0111 e precisa converte-lo para decimal.  Vamos fazer o cálculo para obtenção do valor do primeiro octecto: 128 + 64 + 4 + 2 + 1 = 199 Note que com a utilização da tabela acima, apenas distribuímos cada bit de cada octeto, e somamos os resultados das potências apresentado na segunda linha. O segredo desta tabela é apenas realizar a soma dos bits positivos ou seja “1″ e desconsidere os bits “0″. Fazendo isso para os quatro octetos binários obteremos o mesmo resultado apresentado no método 1. 199.1.1.100. 19.32 Definindo sub-redes “de cabeça”
  • 33. Definindo sub-redes “de cabeça” Dados os endereços e máscara de rede a seguir, determine a que sub-rede ele pertence, qual o intervalo válido de hosts e qual o endereço de broadcast? 192.168.1.0 = Endereço de Rede 255.255.255.224 = Máscara de Rede 11111111.11111111.11111111.11100000 Como utilizamos /27 bits para rede e 5 bits para hosts, temos 25 = 32 (cada sub rede) Ou então: Solução: 256-224=32 Qual endereço de broadcasts e rede para cada sub-rede? Qual quantidade de hosts de cada sub-rede? 19.33 Definindo sub-redes “de cabeça”
  • 34. Definindo sub-redes “de cabeça”  Subnet Valid Hosts Broadcast 192.168.1.0 , 192.168.1.1 to 192.168.1.30 , 192.168.1.31 192.168.1.32 , 192.168.1.33 to 192.168.1.62 , 192.168.1.63 192.168.1.64 , 192.168.1.65 to 192.168.1.94 , 192.168.1.95 192.168.1.96 , 192.168.1.97 to 192.168.1.126 , 192.168.1.127 192.168.1.128 , 192.168.1.129 to 192.168.1.158 , 192.168.1.159 192.168.1.160 , 192.168.1.161 to 192.168.1.190 , 192.168.1.191 192.168.1.192 , 192.168.1.193 to 192.168.1.222 , 192.168.1.223 192.168.1.224 , 192.168.1.225 to 192.168.1.254 , 192.168.1.255 19.34 Definindo sub-redes “de cabeça”
  • 35. Definindo sub-redes “de cabeça” Dados os endereços, determine quantos hosts essa rede pode ter e quantas sub-redes, qual o intervalo válido de hosts e qual o endereço de broadcast? 10.0.0.0 = Endereço de Rede 10.0.2.255 = Endereço de Rede Solução: ???? 255.255.252.0 = Máscara de Rede /27 = CIRD 11111111.11111111.11111100.00000000 REDE 1 – 10.0.0.256 – 2 = 254 REDE 2 – 10.0.1.256 – 2 = 254 REDE 3 – 10.0.2.256 – 2 = 254 REDE 4 – 10.0.3.256 – 2 = 254 19.35 Definindo sub-redes “de cabeça”
  • 36. Definindo sub-redes “de cabeça” Dados os endereços, determine se pertencem a mesma rede e qual mascara podemos utilizar para subdividir essa rede em duas, qual o intervalo válido de hosts e qual o endereço de broadcast? 192.168.0.1 = Endereço de Rede 192.168.0.190 = Endereço de Rede Solução: ???? 255.255.255.128 = Máscara de Rede /25 = CIRD 11111111.11111111.11111111.10000000 REDE 1 – 192.168.0.0 até 127 – 2 = 125 REDE 2 – 192.168.1.128 até 255 – 2 = 125 O intervalo válido de hosts para rede 1, então seria 192.168.1.1 a 192.168.1.126 e para rede 192.168.1.129 a 192.168.1.254. 19.36 Definindo sub-redes “de cabeça”
  • 37. ●Vantagens: ●Reduz a necessidade de endereços públicos; ●Facilita a numeração interna das redes; ●Oculta a topologia das redes; ●Só permite a entrada de pacotes gerado em resposta a um pedido da rede. ●Desvantagens: ●Quebra o modelo fim-a-fim da Internet; ●Dificulta o funcionamento de uma série de aplicações; ●Não é escalável; ●Aumento do processamento no dispositivo tradutor; ●Falsa sensação de segurança; ●Impossibilidade de se rastrear o caminho do pacote; ●Impossibilita a utilização de algumas técnicas de segurança como IPSec. NAT – Network Address Translation
  • 38. O NAT normalmente aplica a rede um certo nível de atraso aos pacotes, já que o ponto de acesso a Internet tem que analisar e alterar a grande maioria dos pacotes que passam por ele. O NAT também cria uma rede pseudo orientada a conexão. Porém, o NAT tem muitos benefícios, tal como: ● Esconder o layout da rede privada; ● Não permitir que as máquinas atrás do NAT sejam acessadas como servidor. Mas em alguns casos isto pode ser um ponto negativo; ● Manter um certo nível de segurança na rede; ● Mas a principal vantagem é permitir que várias máquinas naveguem na Internet usando apenas um único IP válido. E isso dá uma acerta folga para o problema da falta de endereços IP's na Internet.
  • 39. 19.39 Figure 19.10 A NAT implementation
  • 41. Tabela de Tradução  Mas como o roteador NAT sabe o endereço de destino para um pacote proveniente da internet?  Podem existir dezenas ou centenas de endereços IP Privados, cada um deles pertencente a um host especifico.  O problema é solucionado se o roteador NAT tiver uma tabela de tradução. 19.41 Tabela de tradução
  • 42. 19.42 Figure 19.12 NAT address translation
  • 43. 19.43 Table 19.4 Five-column translation table
  • 44. 19.44 Figure 19.13 An ISP and NAT
