O documento descreve os modelos OSI e TCP/IP, comparando suas camadas e funções. O modelo OSI possui 7 camadas que decompõem as comunicações em rede, enquanto o modelo TCP/IP possui 4 camadas combinando algumas camadas do OSI. Embora diferentes, ambos os modelos permitem a comunicação entre redes através de protocolos padronizados.

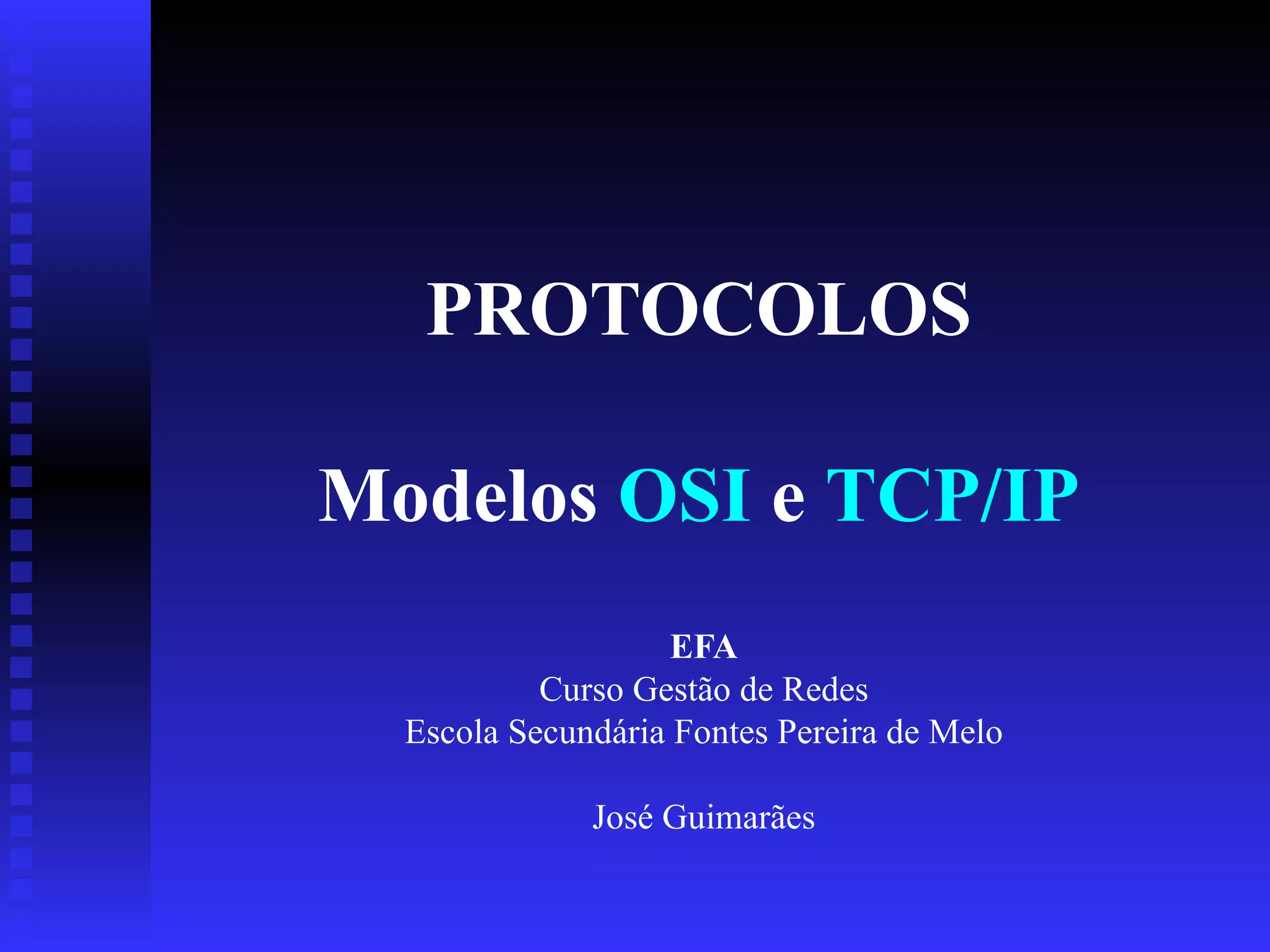

1. PROTOCOLOS Modelos OSI e TCP/IP EFA Curso Gestão de Redes Escola Secundária Fontes Pereira de Melo José Guimarães

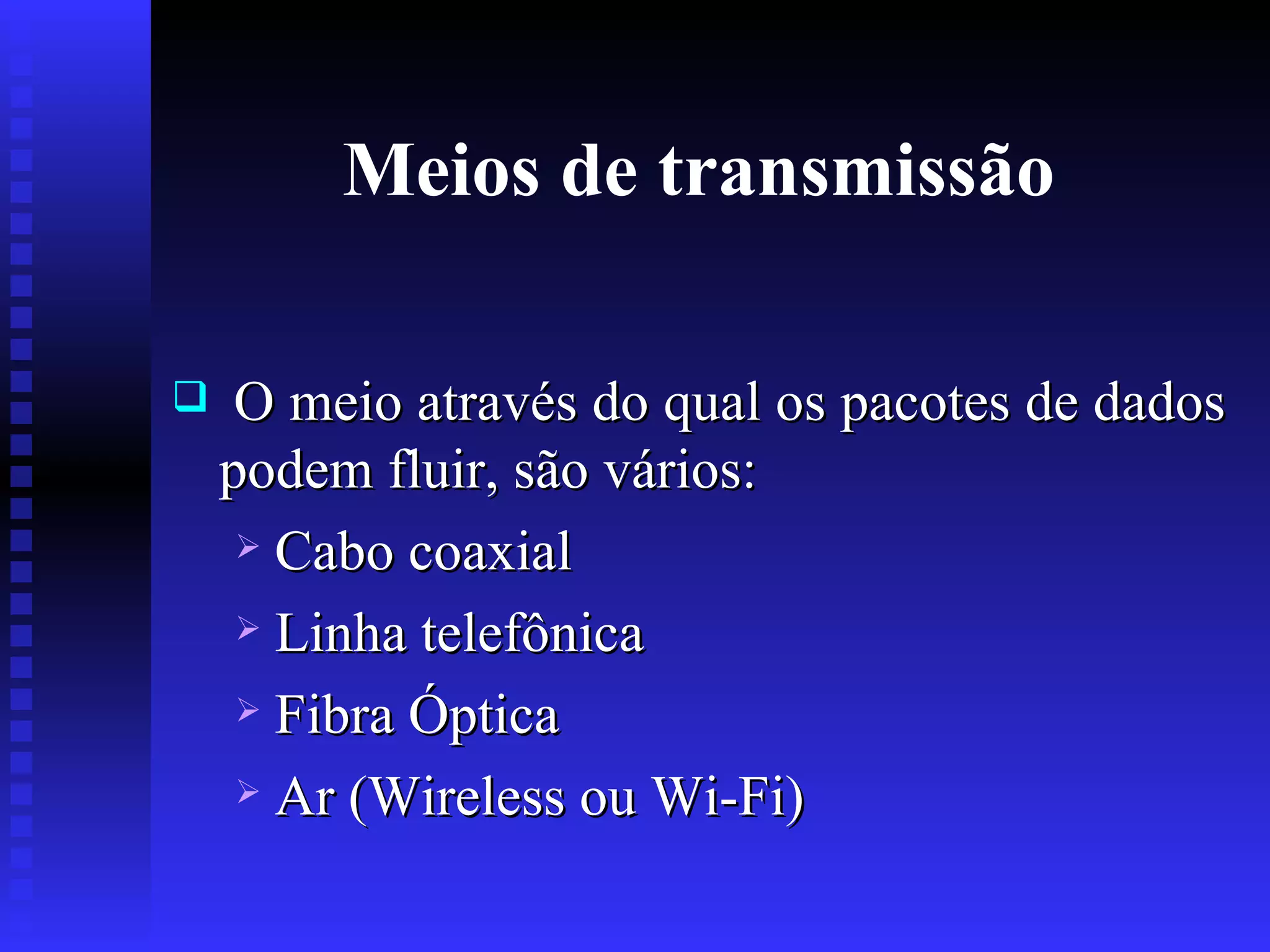

2. Meios de transmissão O meio através do qual os pacotes de dados podem fluir, são vários: Cabo coaxial Linha telefônica Fibra Óptica Ar (Wireless ou Wi-Fi)

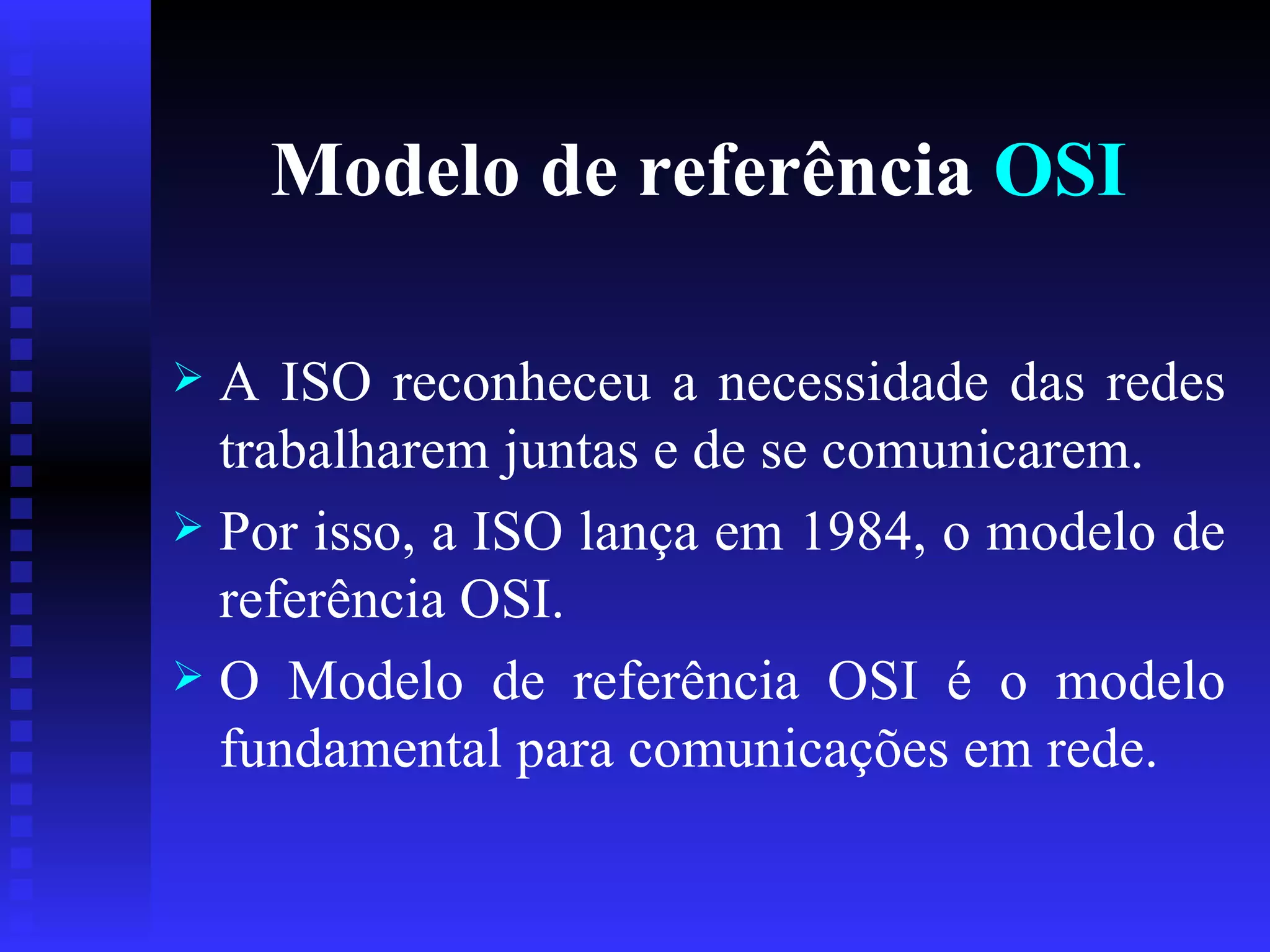

3. Modelo de referência OSI A ISO reconheceu a necessidade das redes trabalharem juntas e de se comunicarem. Por isso, a ISO lança em 1984, o modelo de referência OSI. O Modelo de referência OSI é o modelo fundamental para comunicações em rede.

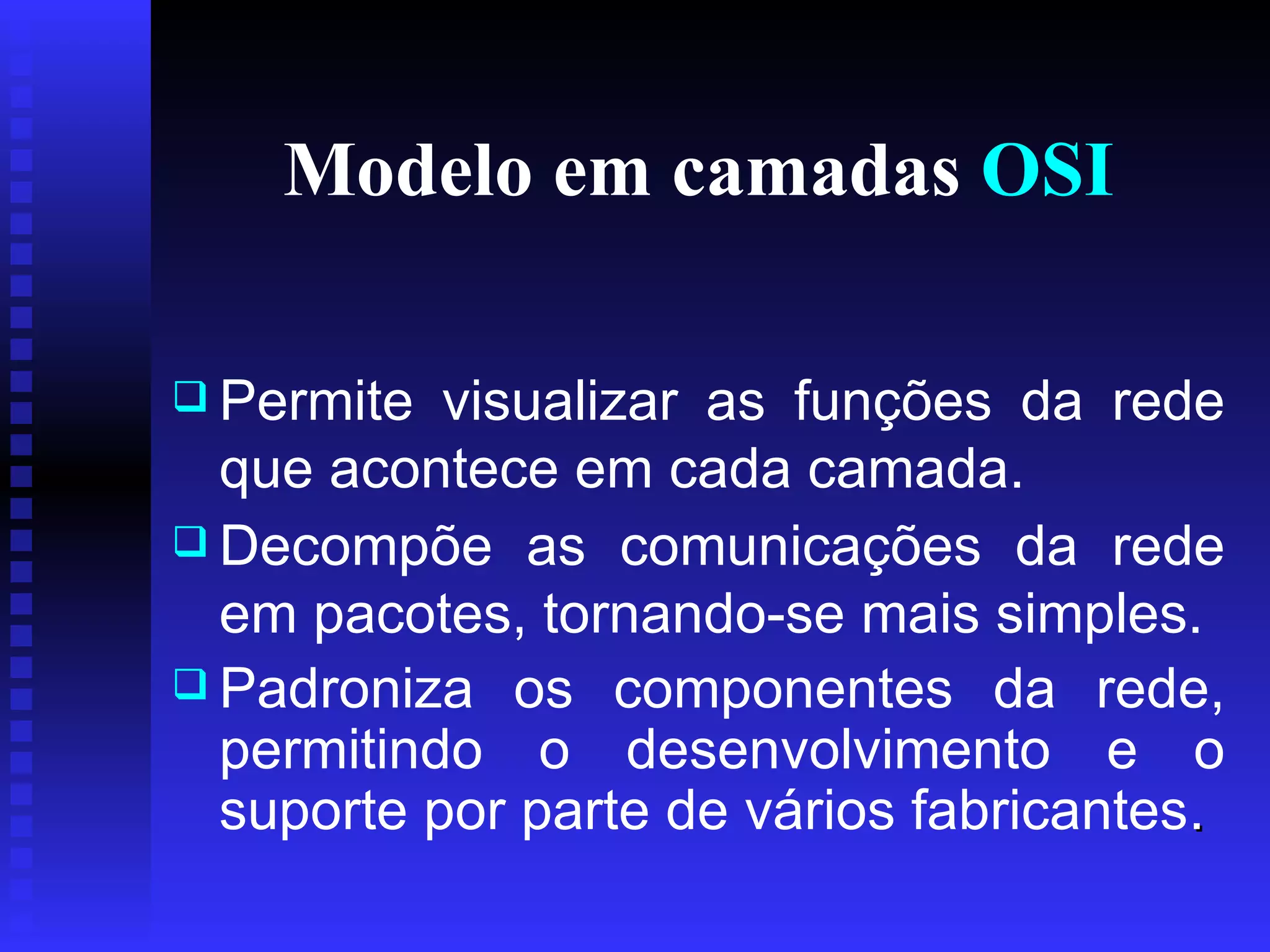

4. Modelo em camadas OSI Permite visualizar as funções da rede que acontece em cada camada. Decompõe as comunicações da rede em pacotes, tornando-se mais simples. Padroniza os componentes da rede, permitindo o desenvolvimento e o suporte por parte de vários fabricantes .

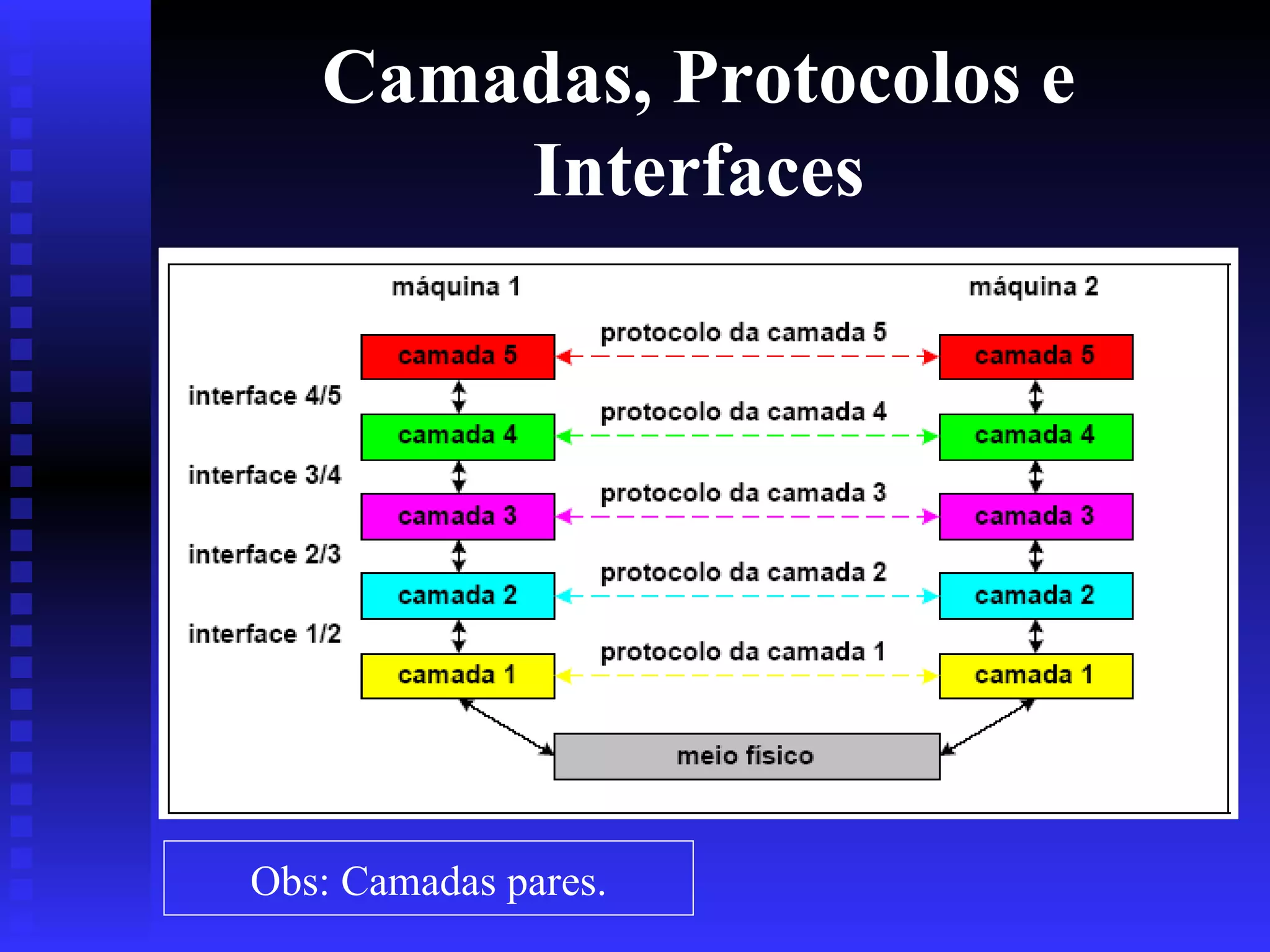

5. Camadas, Protocolos e Interfaces Obs: Camadas pares.

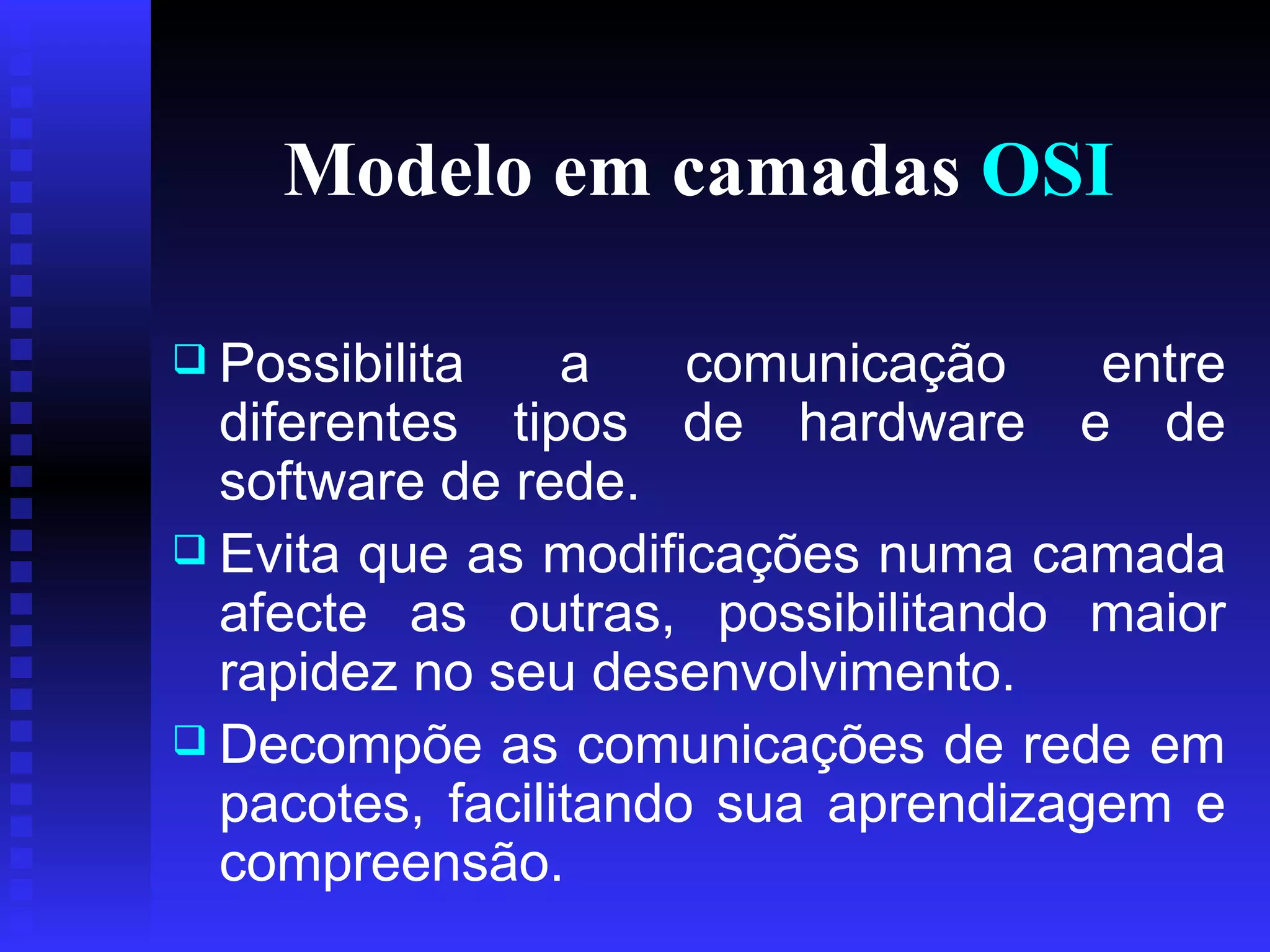

6. Modelo em camadas OSI Possibilita a comunicação entre diferentes tipos de hardware e de software de rede. Evita que as modificações numa camada afecte as outras, possibilitando maior rapidez no seu desenvolvimento. Decompõe as comunicações de rede em pacotes, facilitando sua aprendizagem e compreensão.

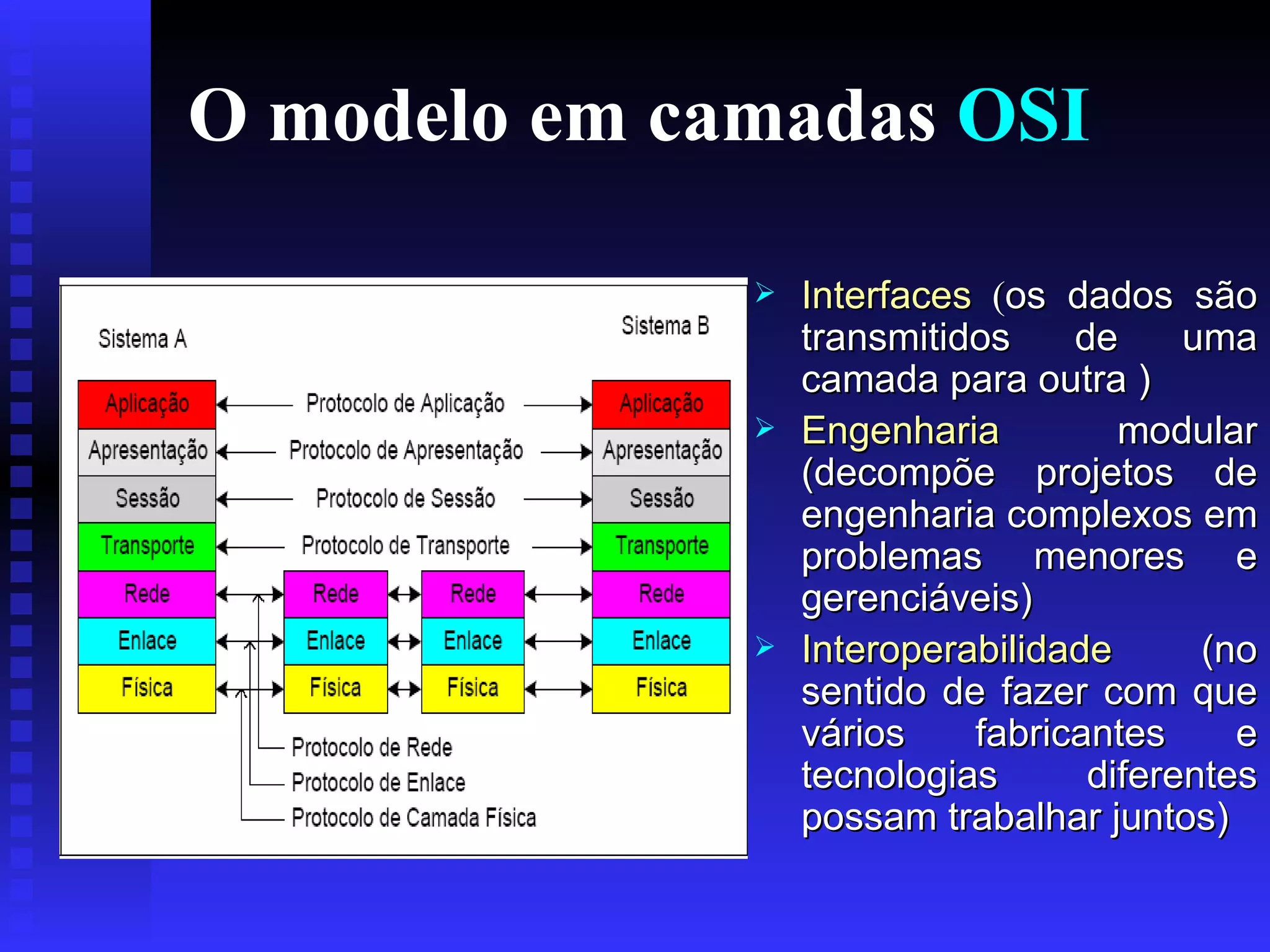

7. O modelo em camadas OSI Interfaces ( os dados são transmitidos de uma camada para outra ) Engenharia modular (decompõe projetos de engenharia complexos em problemas menores e gerenciáveis) Interoperabilidade (no sentido de fazer com que vários fabricantes e tecnologias diferentes possam trabalhar juntos)

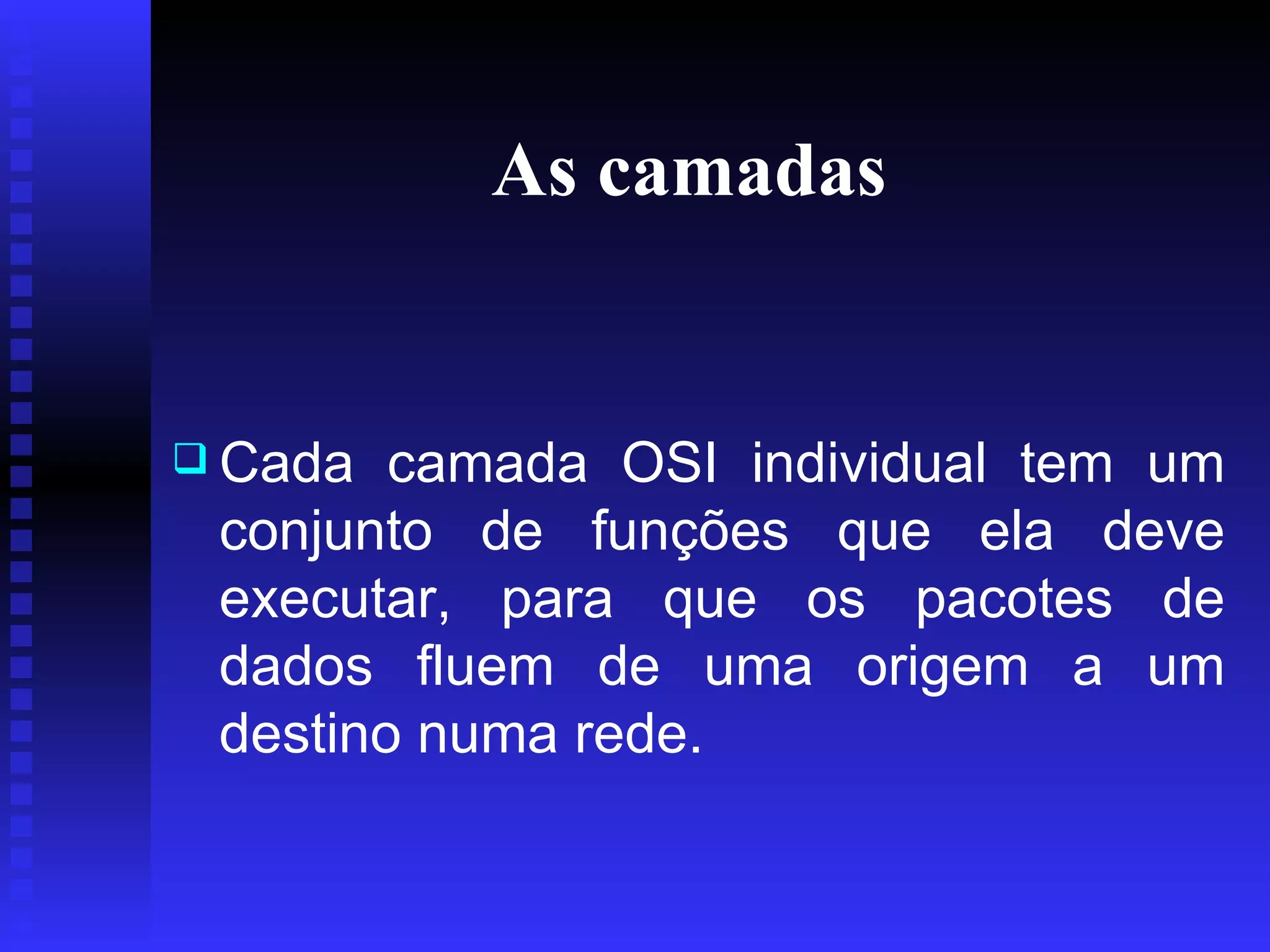

8. As camadas Cada camada OSI individual tem um conjunto de funções que ela deve executar, para que os pacotes de dados fluem de uma origem a um destino numa rede.

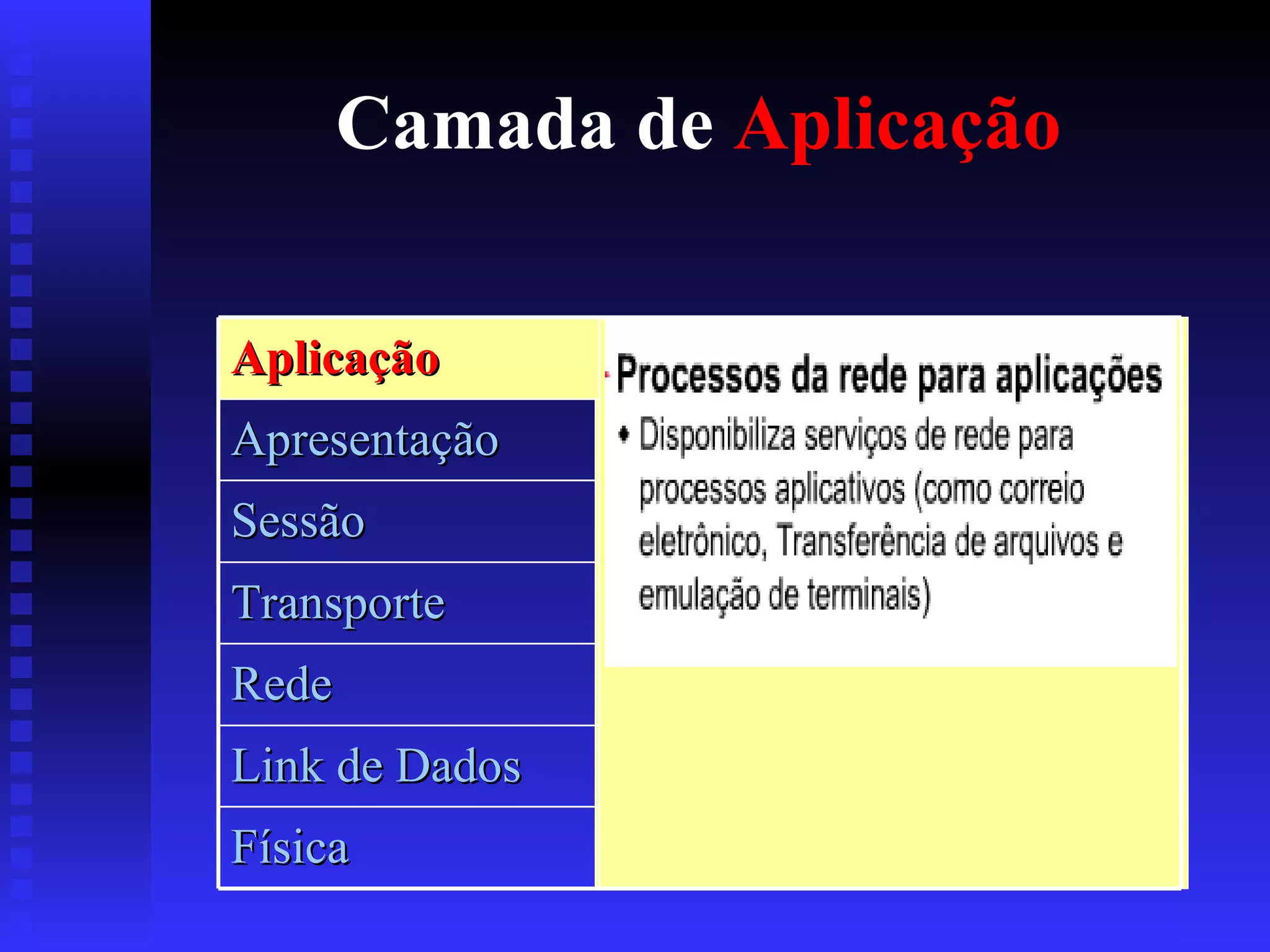

9. Camada de Aplicação Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

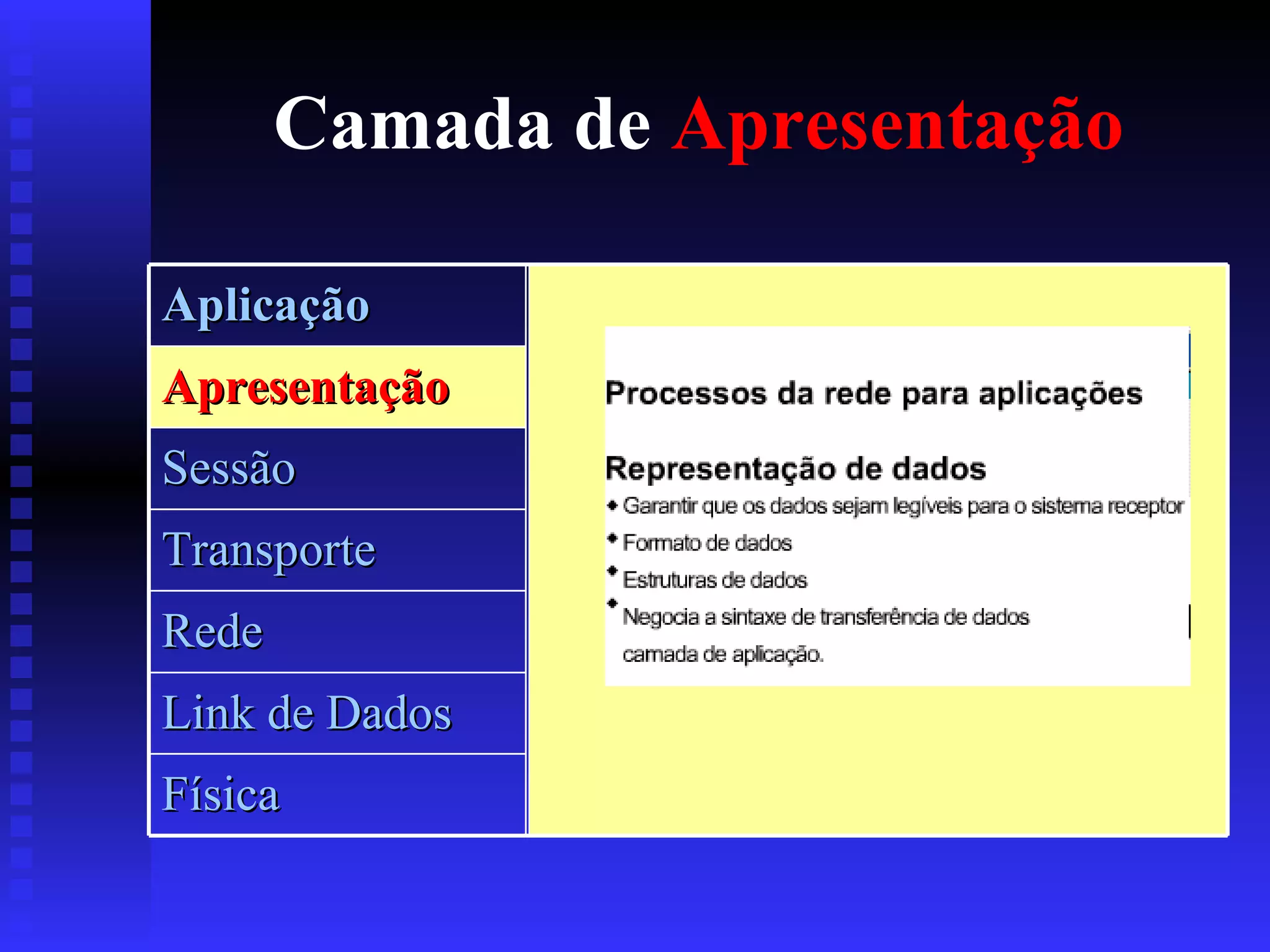

10. Camada de Apresentação Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

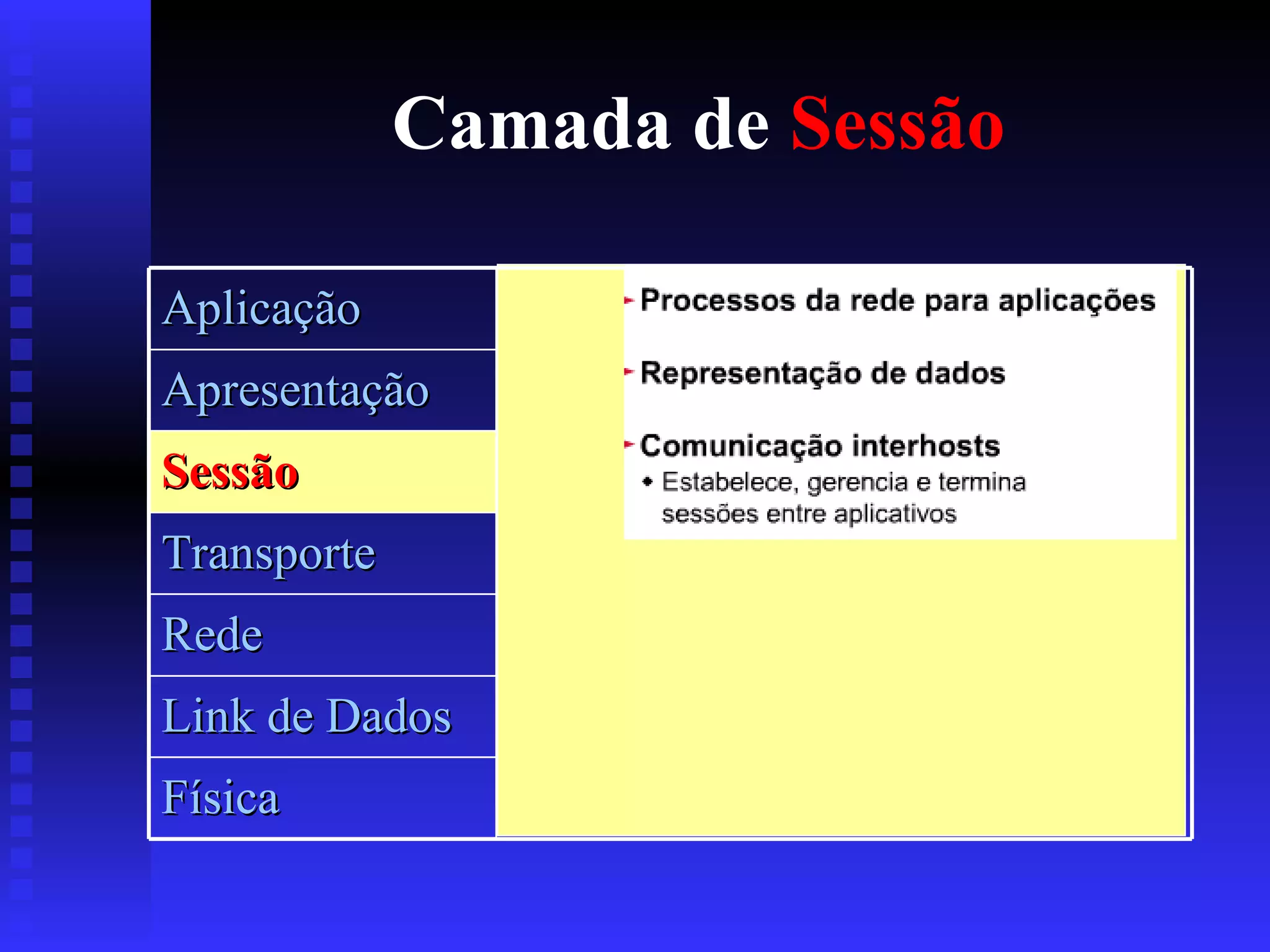

11. Camada de Sessão Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

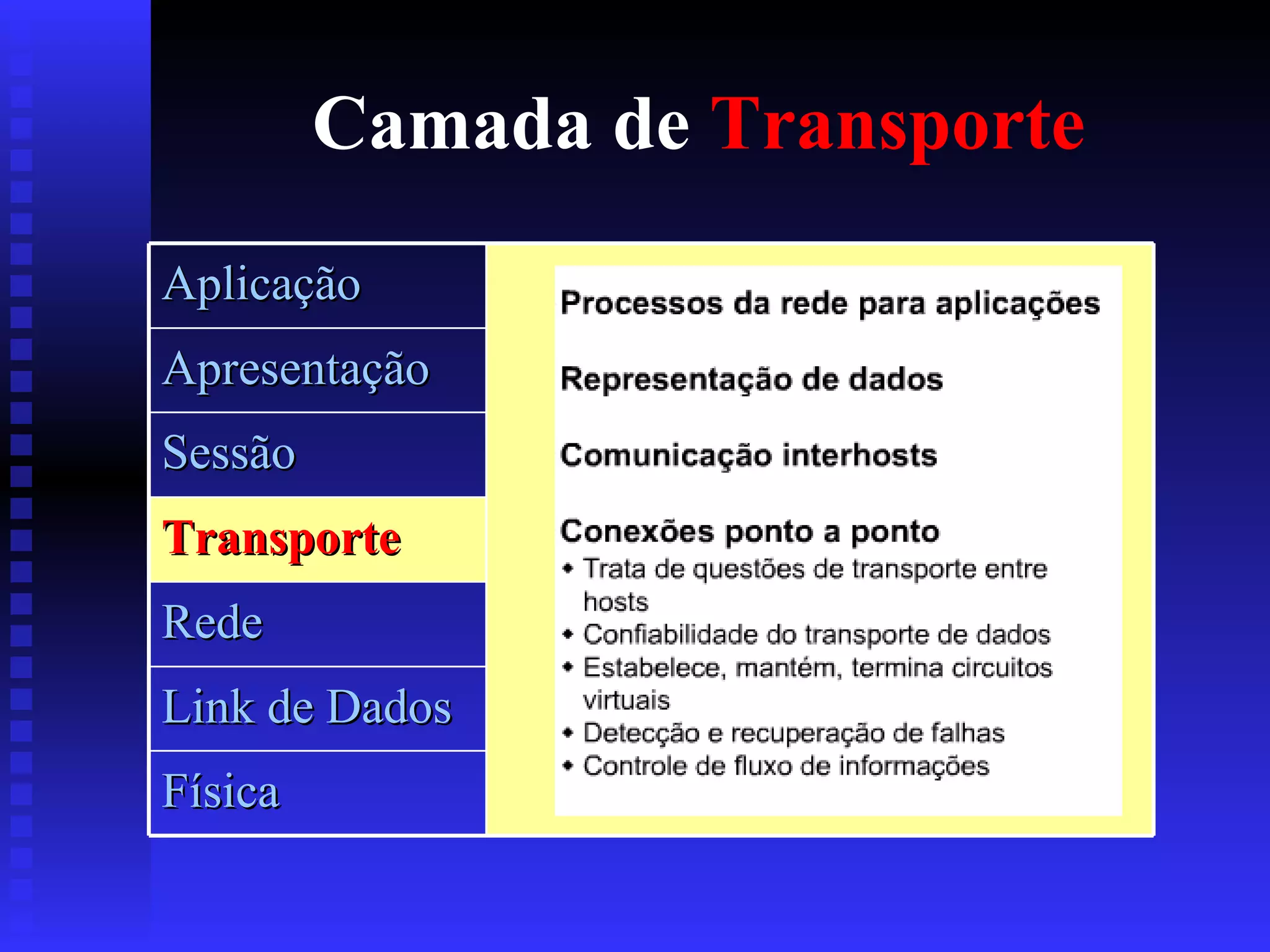

12. Camada de Transporte Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

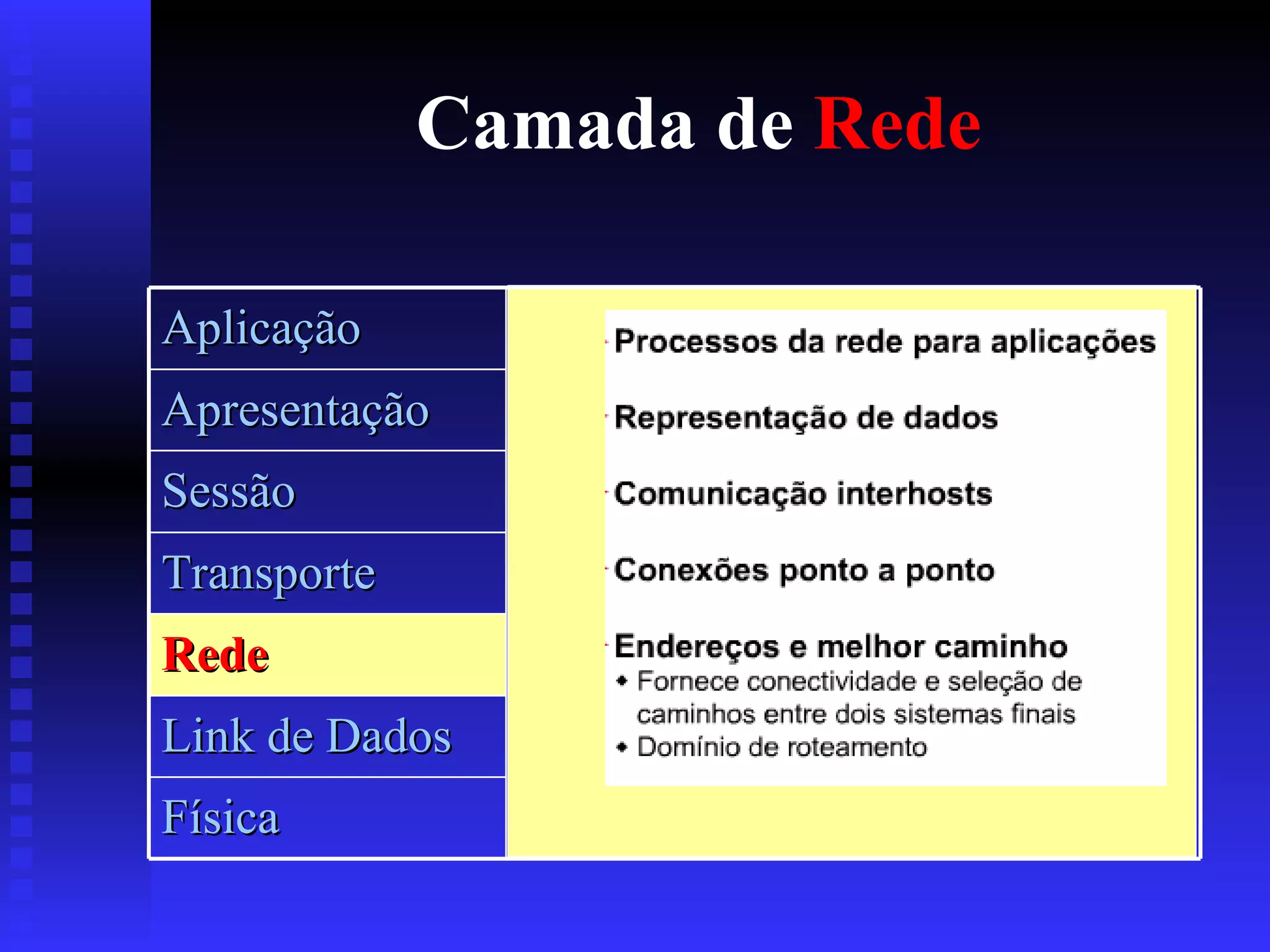

13. Camada de Rede Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

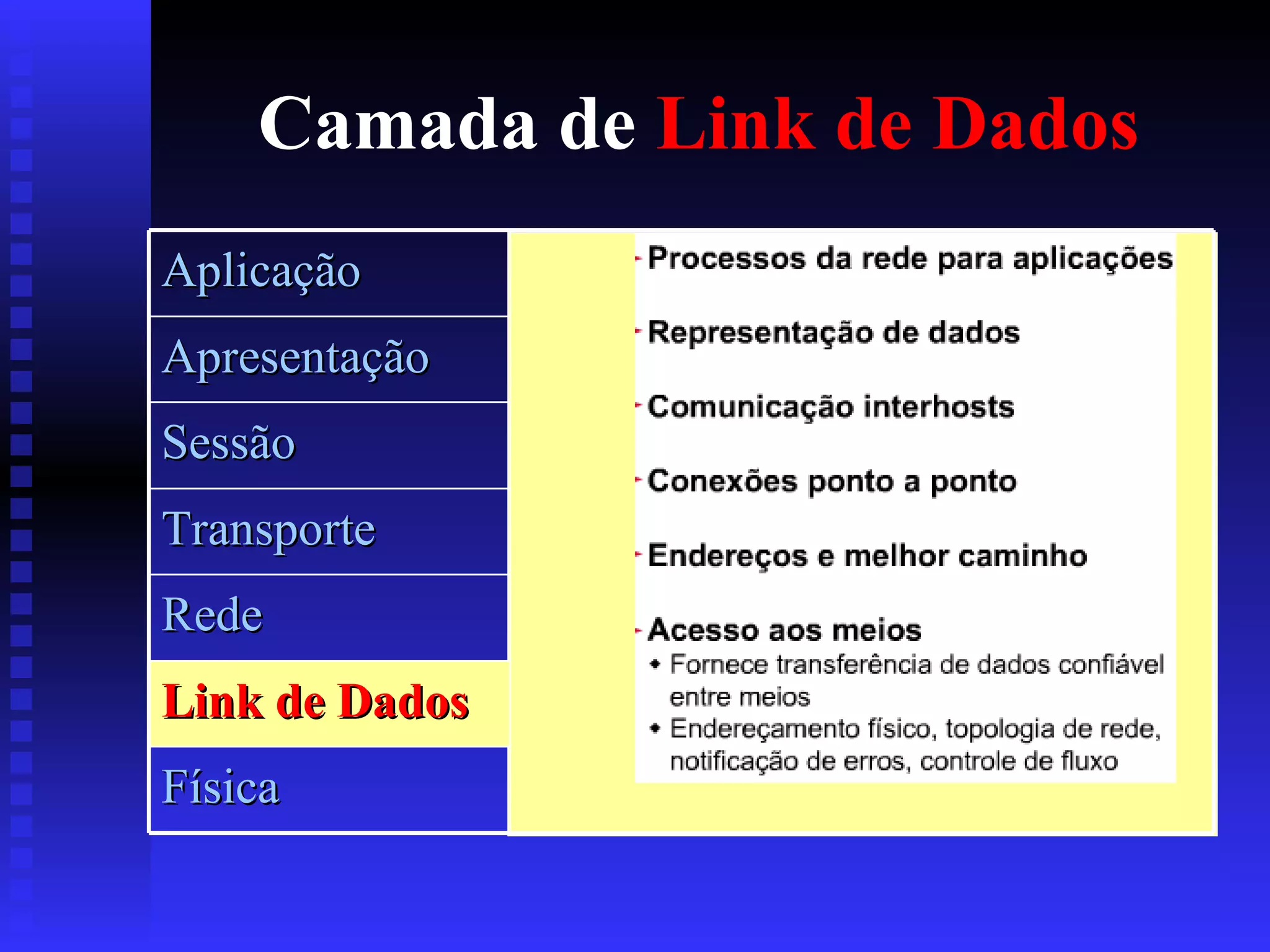

14. Camada de Link de Dados Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

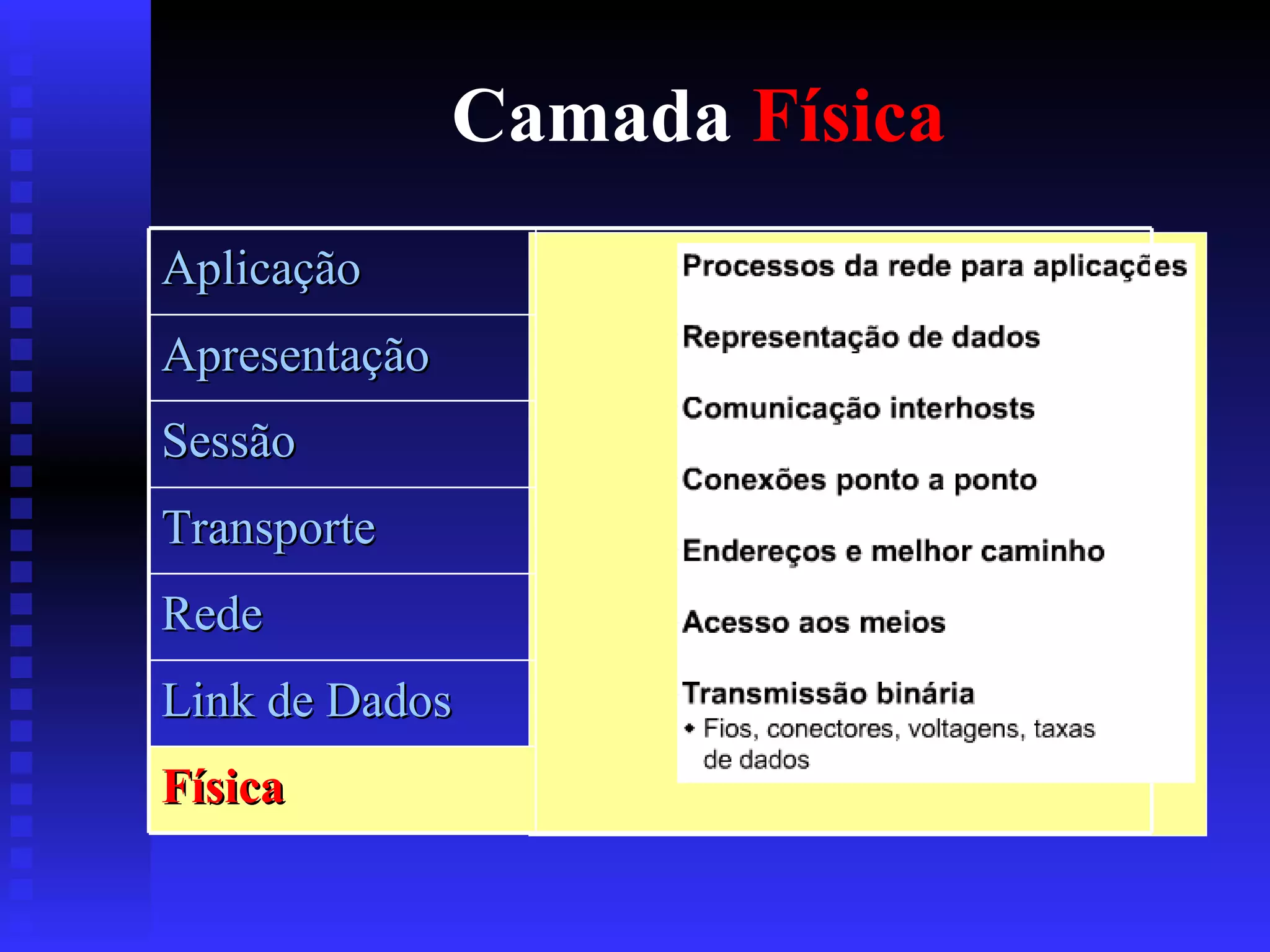

15. Camada Física Aplicação Apresentação Sessão Transporte Rede Link de Dados Física

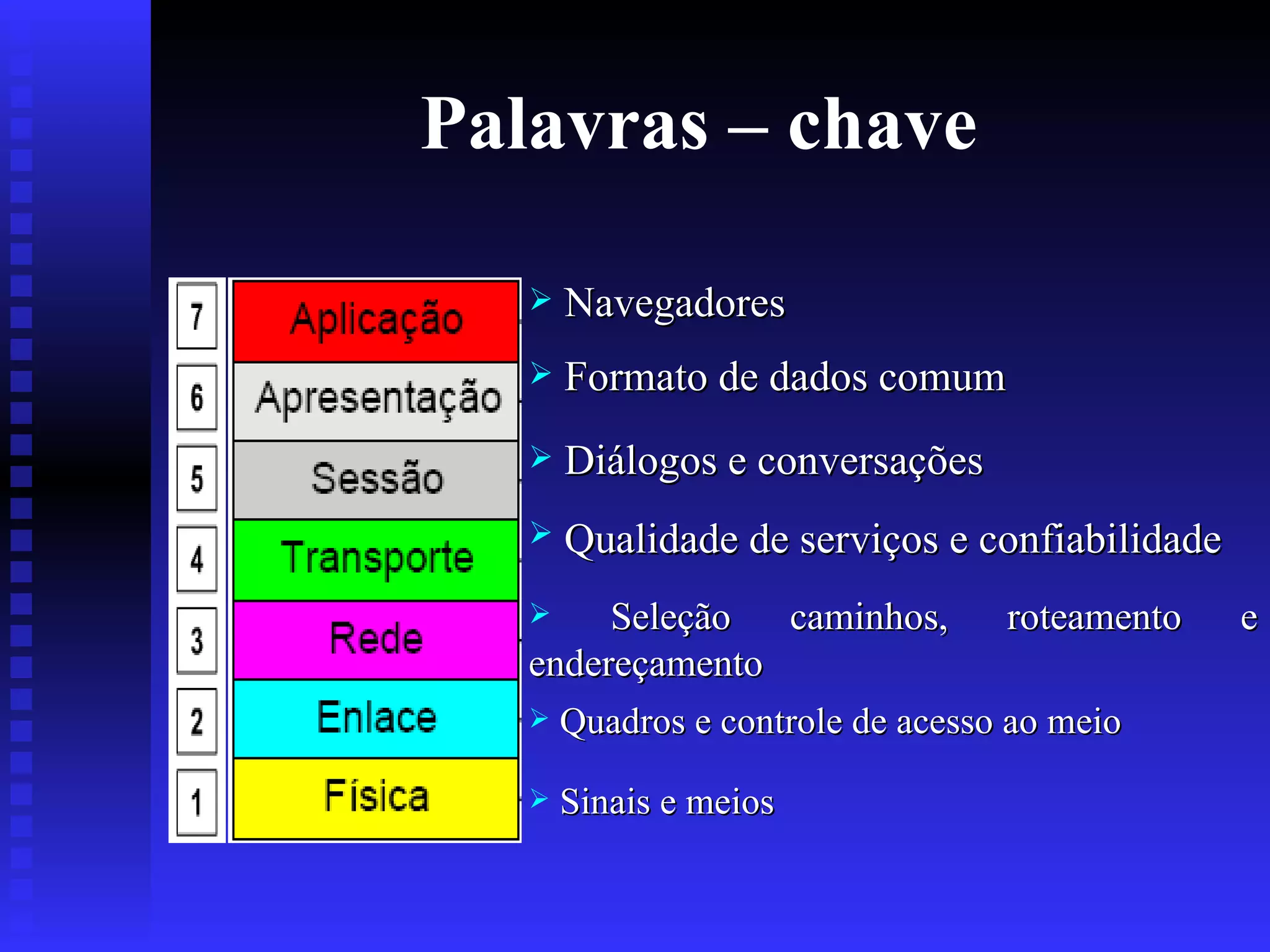

16. Palavras – chave Navegadores Formato de dados comum Diálogos e conversações Qualidade de serviços e confiabilidade Seleção caminhos, roteamento e endereçamento Quadros e controle de acesso ao meio Sinais e meios

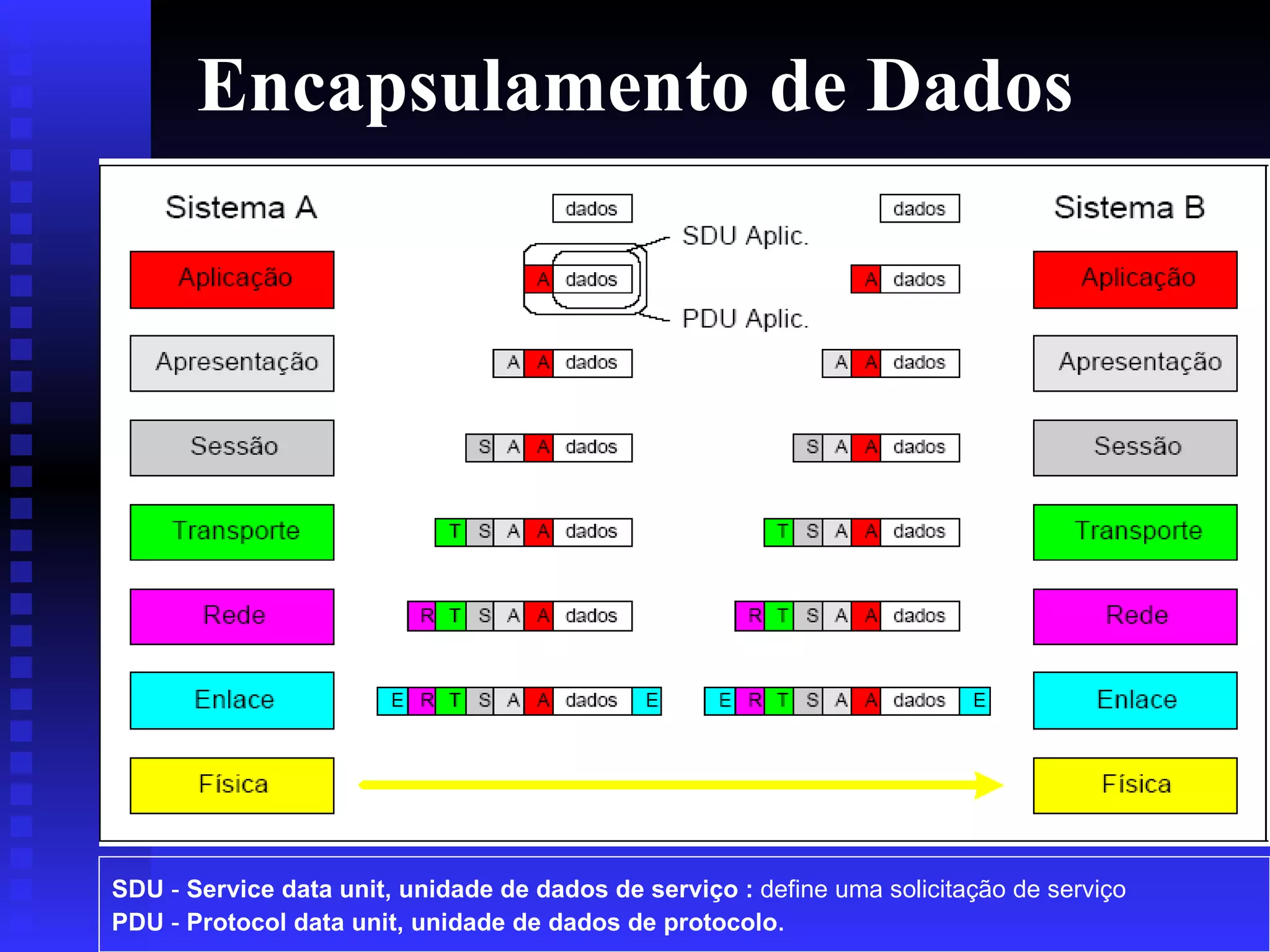

17. Encapsulamento de Dados SDU - Service data unit, unidade de dados de serviço : define uma solicitação de serviço PDU - Protocol data unit, unidade de dados de protocolo .

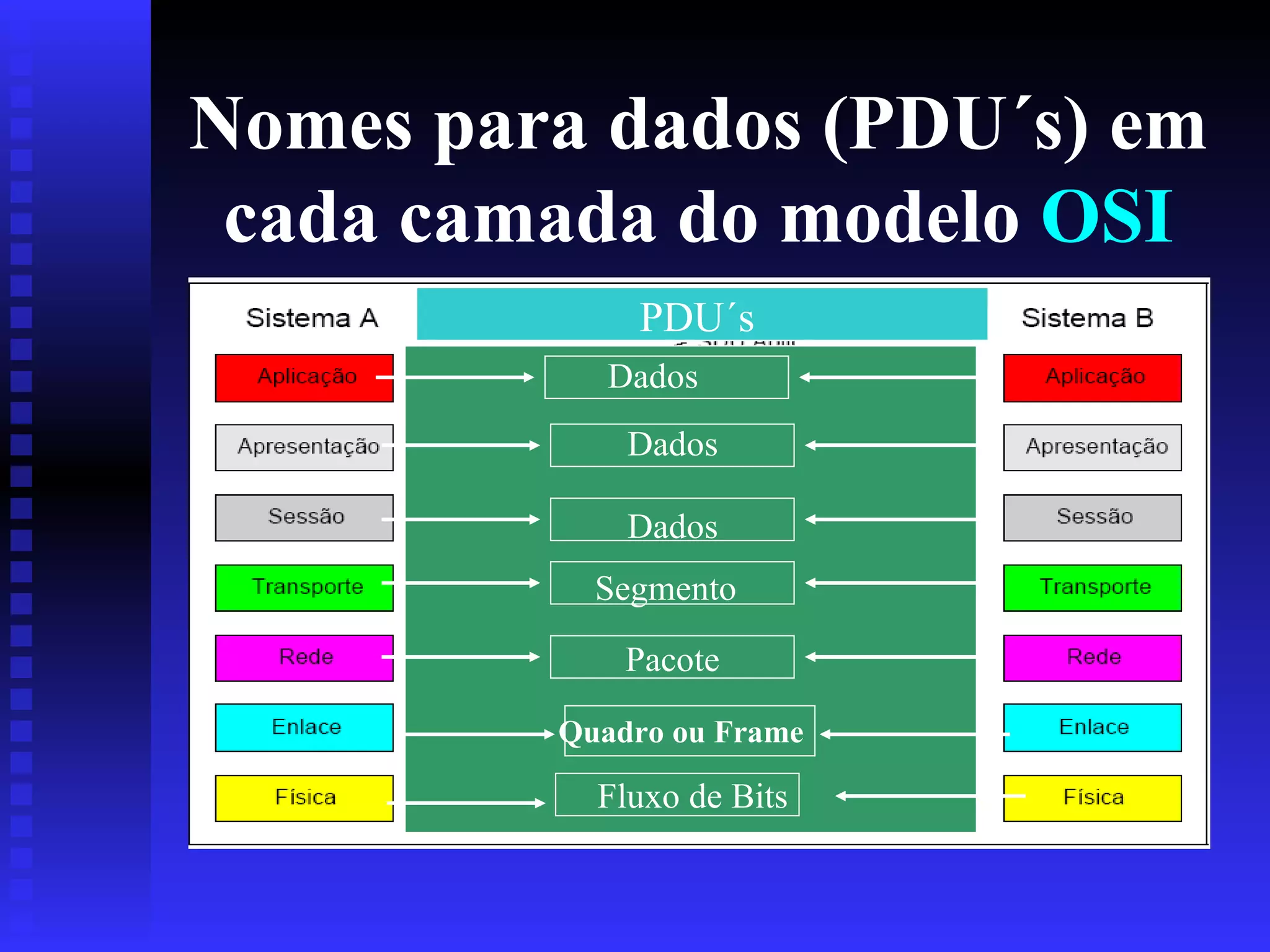

18. Nomes para dados (PDU´s) em cada camada do modelo OSI Pacote PDU´s Dados Dados Dados Segmento Quadro ou Frame Fluxo de Bits

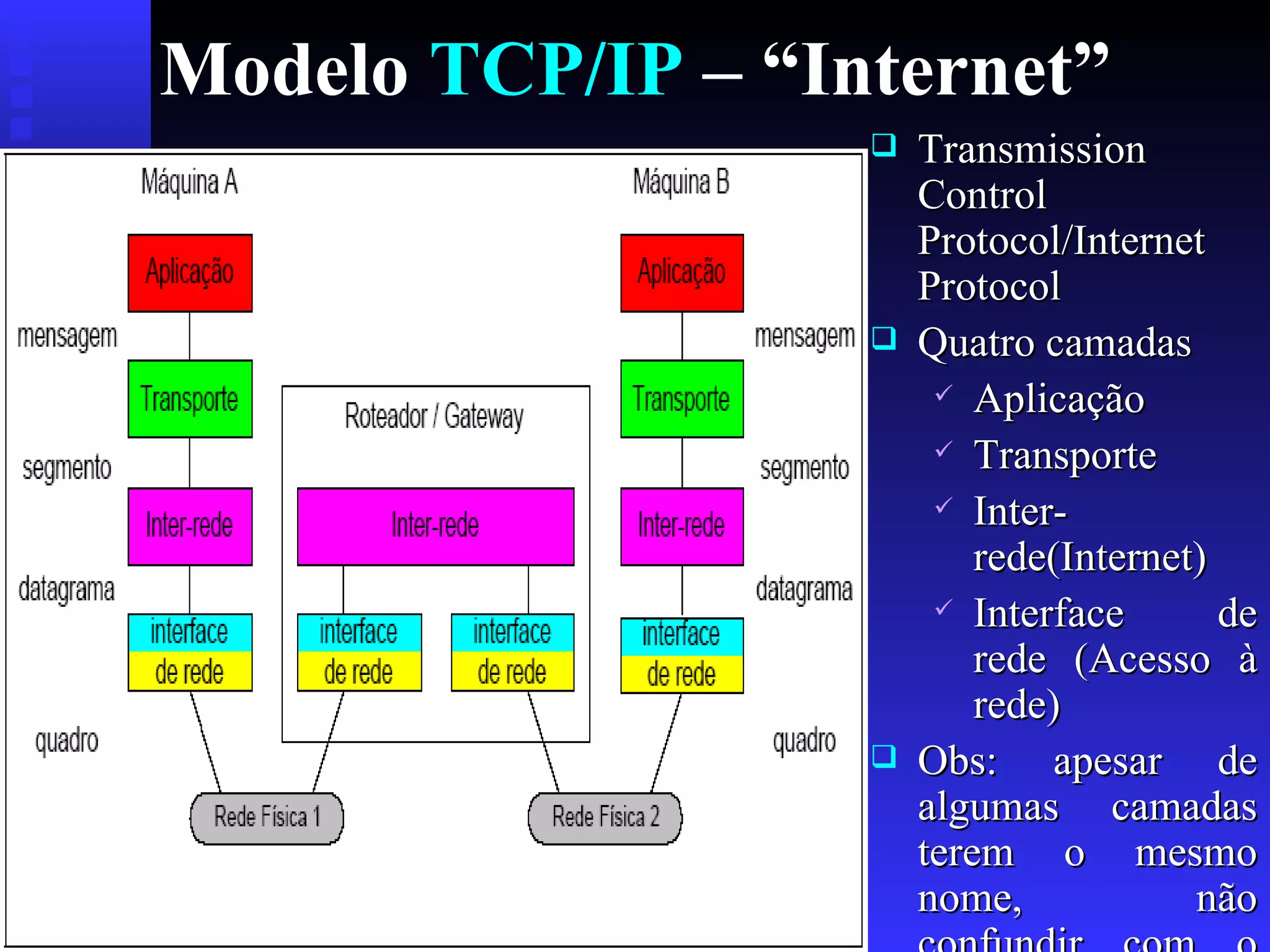

19. Modelo TCP/IP – “Internet” Transmission Control Protocol/Internet Protocol Quatro camadas Aplicação Transporte Inter-rede(Internet) Interface de rede (Acesso à rede) Obs: apesar de algumas camadas terem o mesmo nome, não confundir com o modelo OSI

20. Camada de aplicação TCP/IP Os protocolos de mais alto nível incluem os detalhes da camada de apresentação e de sessão. Trata de protocolos de alto nível, questões de representação, codificação e controle de diálogo. O TCP/IP combina todas as questões relacionadas a aplicações em uma camada.

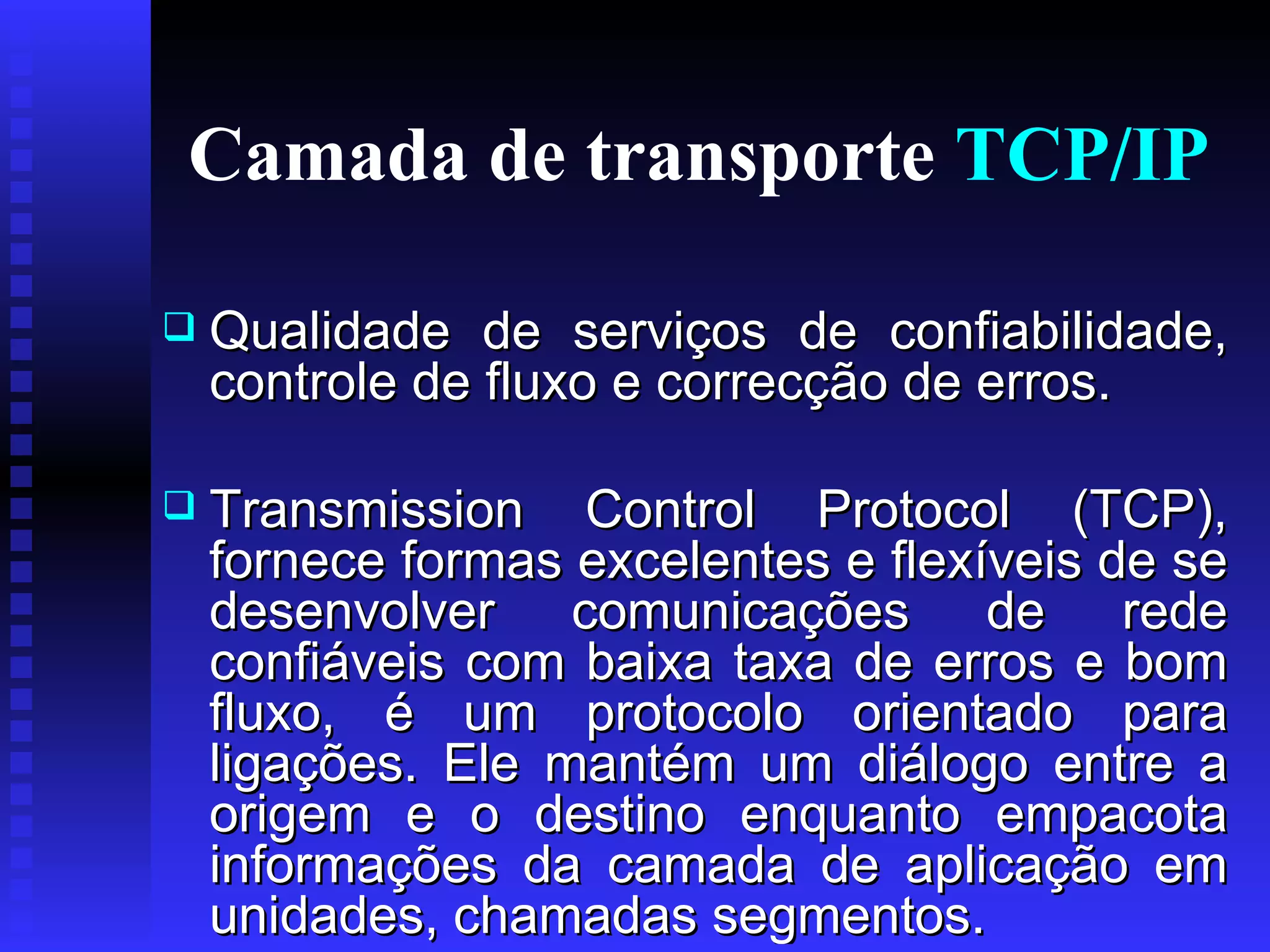

21. Camada de transporte TCP/IP Qualidade de serviços de confiabilidade, controle de fluxo e correcção de erros. Transmission Control Protocol (TCP), fornece formas excelentes e flexíveis de se desenvolver comunicações de rede confiáveis com baixa taxa de erros e bom fluxo, é um protocolo orientado para ligações. Ele mantém um diálogo entre a origem e o destino enquanto empacota informações da camada de aplicação em unidades, chamadas segmentos.

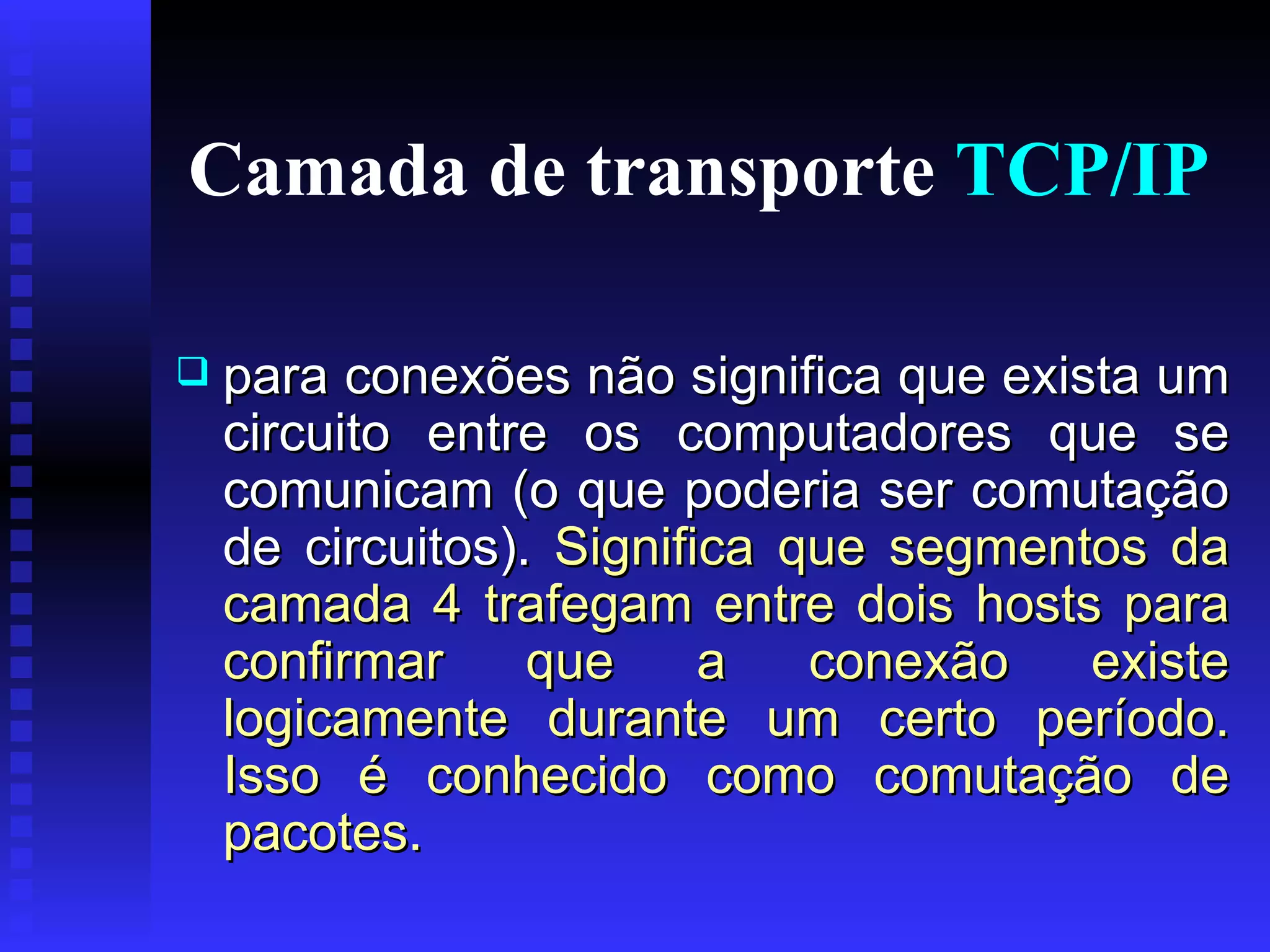

22. Camada de transporte TCP/IP para conexões não significa que exista um circuito entre os computadores que se comunicam (o que poderia ser comutação de circuitos). Significa que segmentos da camada 4 trafegam entre dois hosts para confirmar que a conexão existe logicamente durante um certo período. Isso é conhecido como comutação de pacotes.

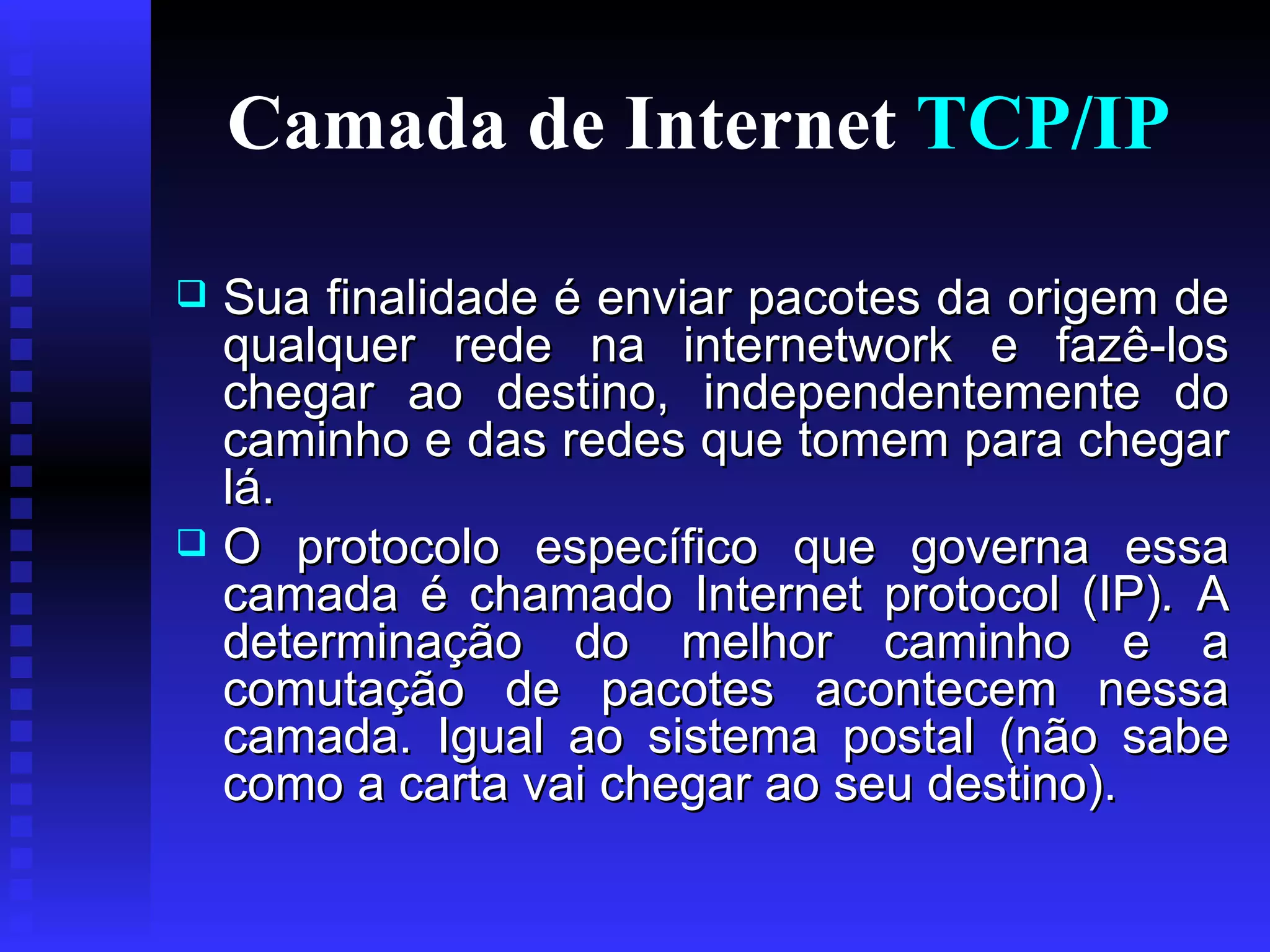

23. Camada de Internet TCP/IP Sua finalidade é enviar pacotes da origem de qualquer rede na internetwork e fazê-los chegar ao destino, independentemente do caminho e das redes que tomem para chegar lá. O protocolo específico que governa essa camada é chamado Internet protocol (IP) . A determinação do melhor caminho e a comutação de pacotes acontecem nessa camada. Igual ao sistema postal (não sabe como a carta vai chegar ao seu destino).

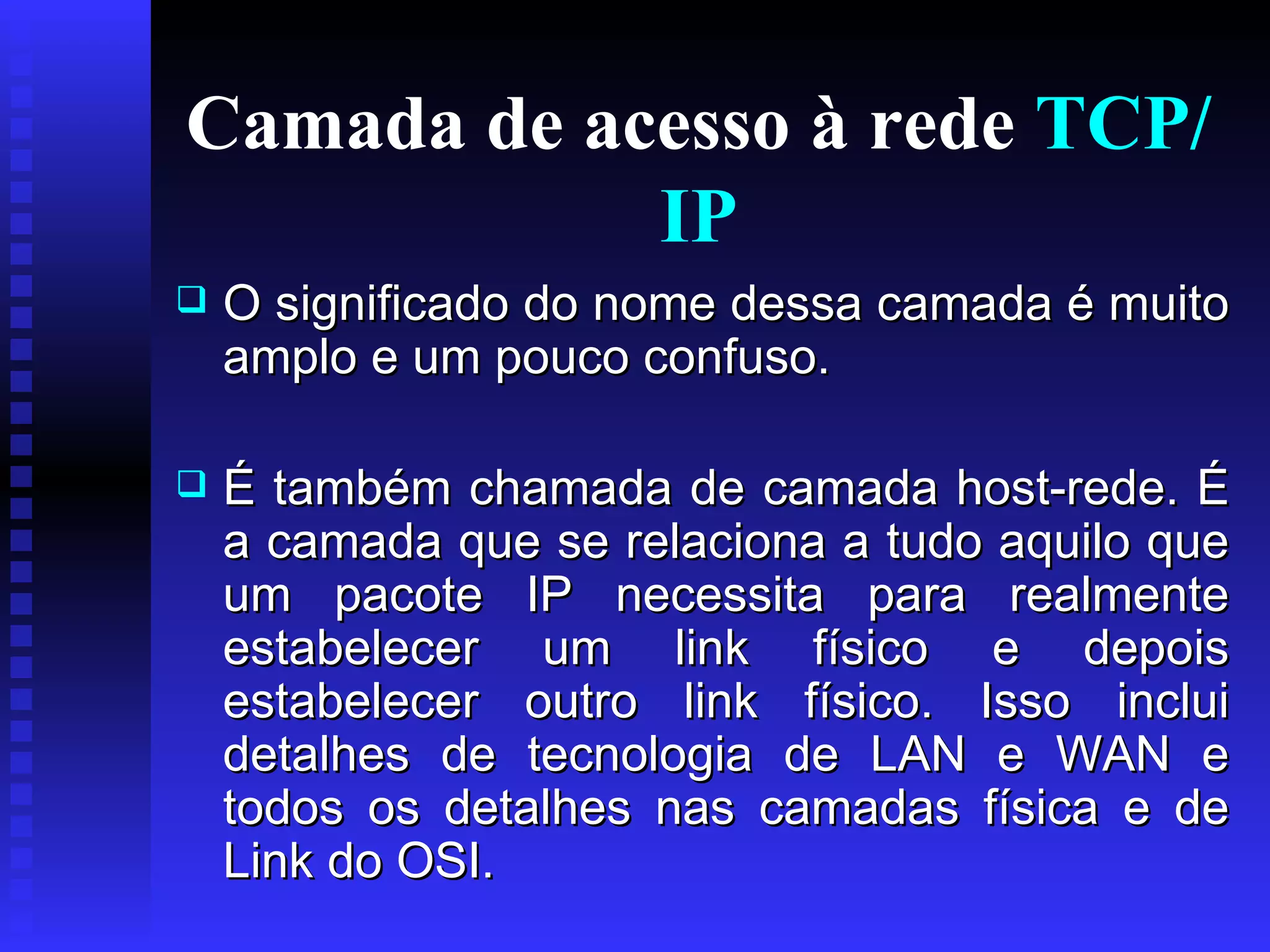

24. Camada de acesso à rede TCP/IP O significado do nome dessa camada é muito amplo e um pouco confuso. É também chamada de camada host-rede. É a camada que se relaciona a tudo aquilo que um pacote IP necessita para realmente estabelecer um link físico e depois estabelecer outro link físico. Isso inclui detalhes de tecnologia de LAN e WAN e todos os detalhes nas camadas física e de Link do OSI.

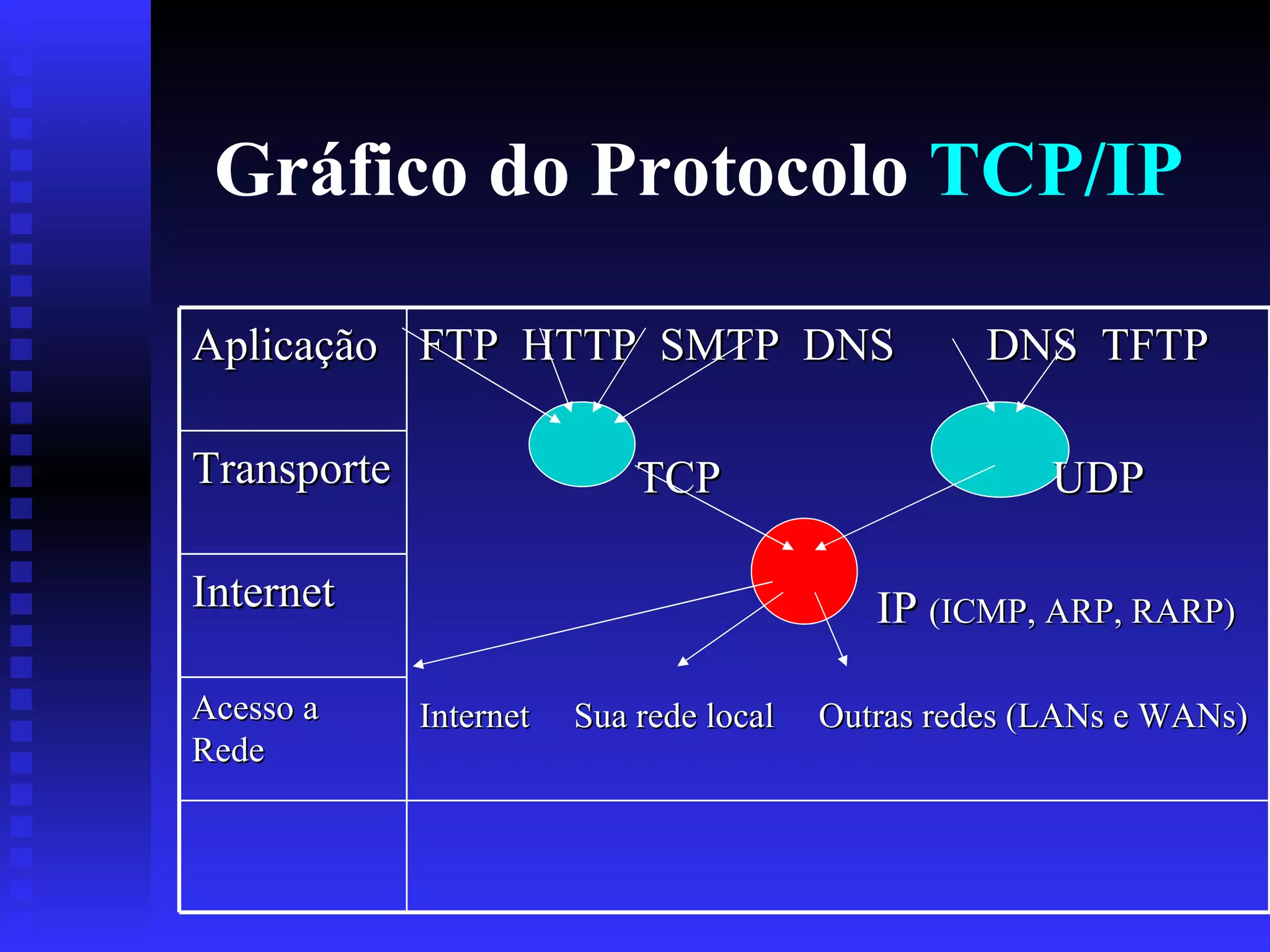

25. Gráfico do Protocolo TCP/IP Aplicação FTP HTTP SMTP DNS DNS TFTP TCP UDP IP (ICMP, ARP, RARP) Internet Sua rede local Outras redes (LANs e WANs) Transporte Internet Acesso a Rede

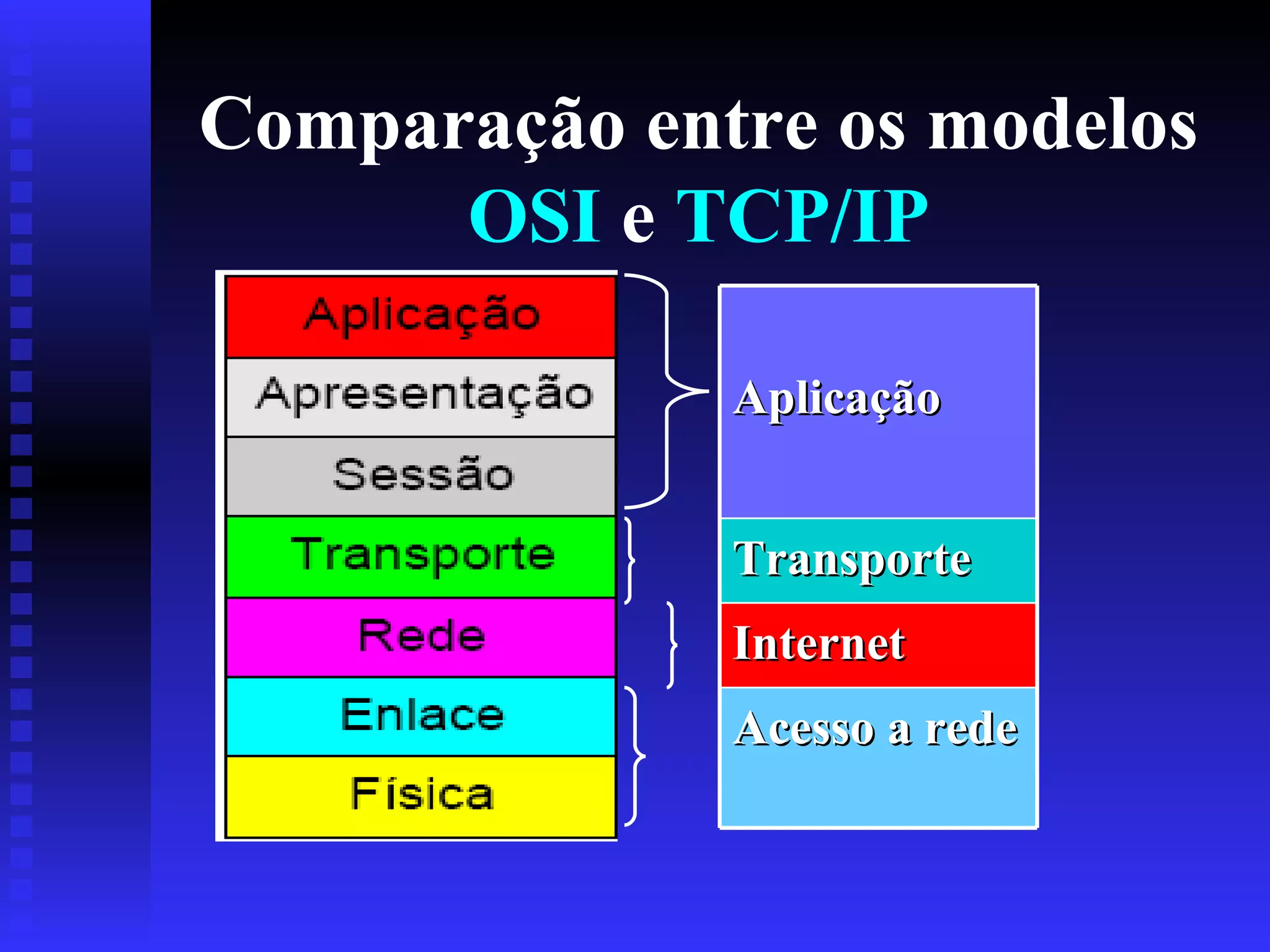

26. Comparação entre os modelos OSI e TCP/IP Aplicação Transporte Internet Acesso a rede

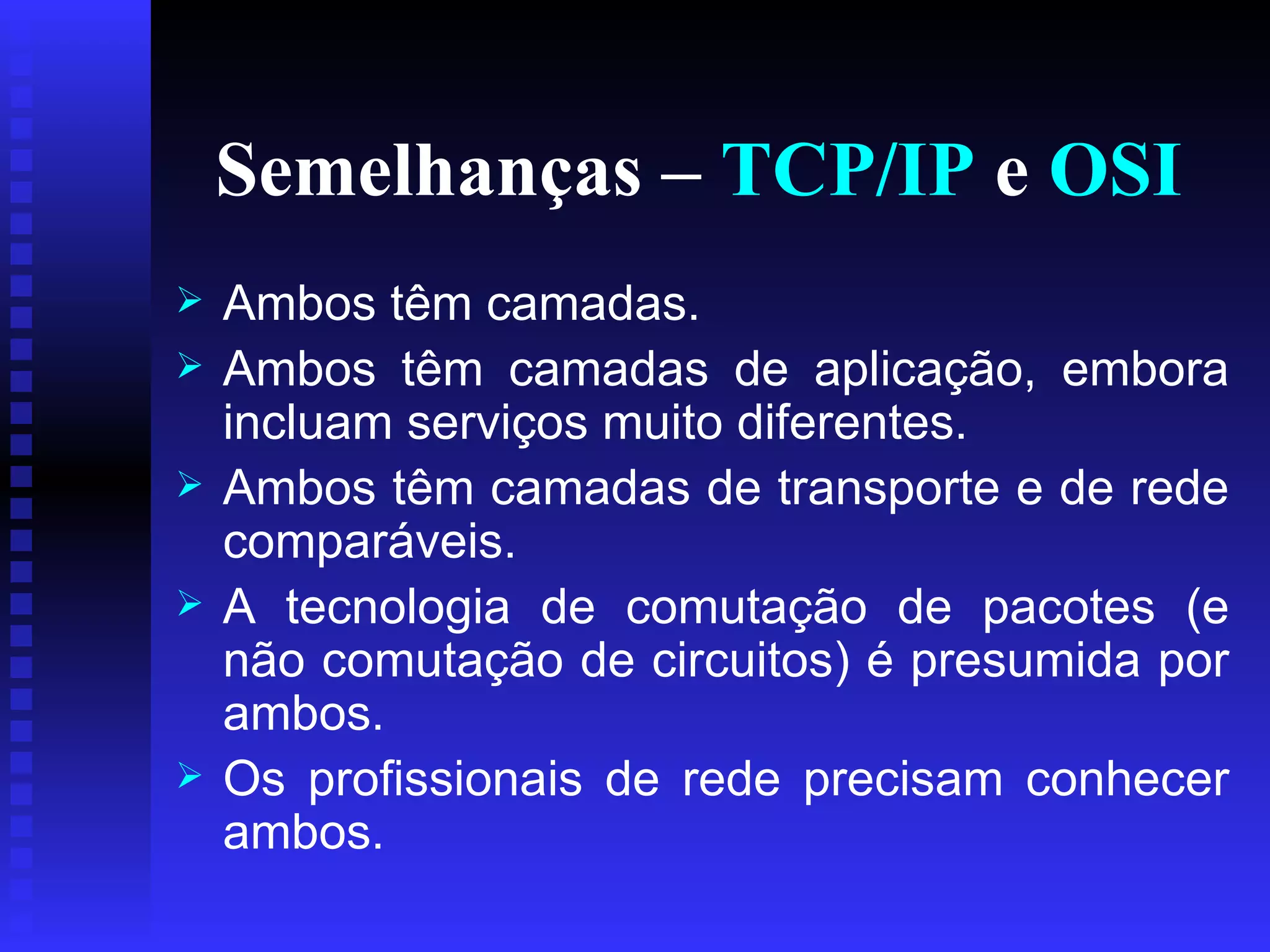

27. Semelhanças – TCP/IP e OSI Ambos têm camadas. Ambos têm camadas de aplicação, embora incluam serviços muito diferentes. Ambos têm camadas de transporte e de rede comparáveis. A tecnologia de comutação de pacotes (e não comutação de circuitos) é presumida por ambos. Os profissionais de rede precisam conhecer ambos.

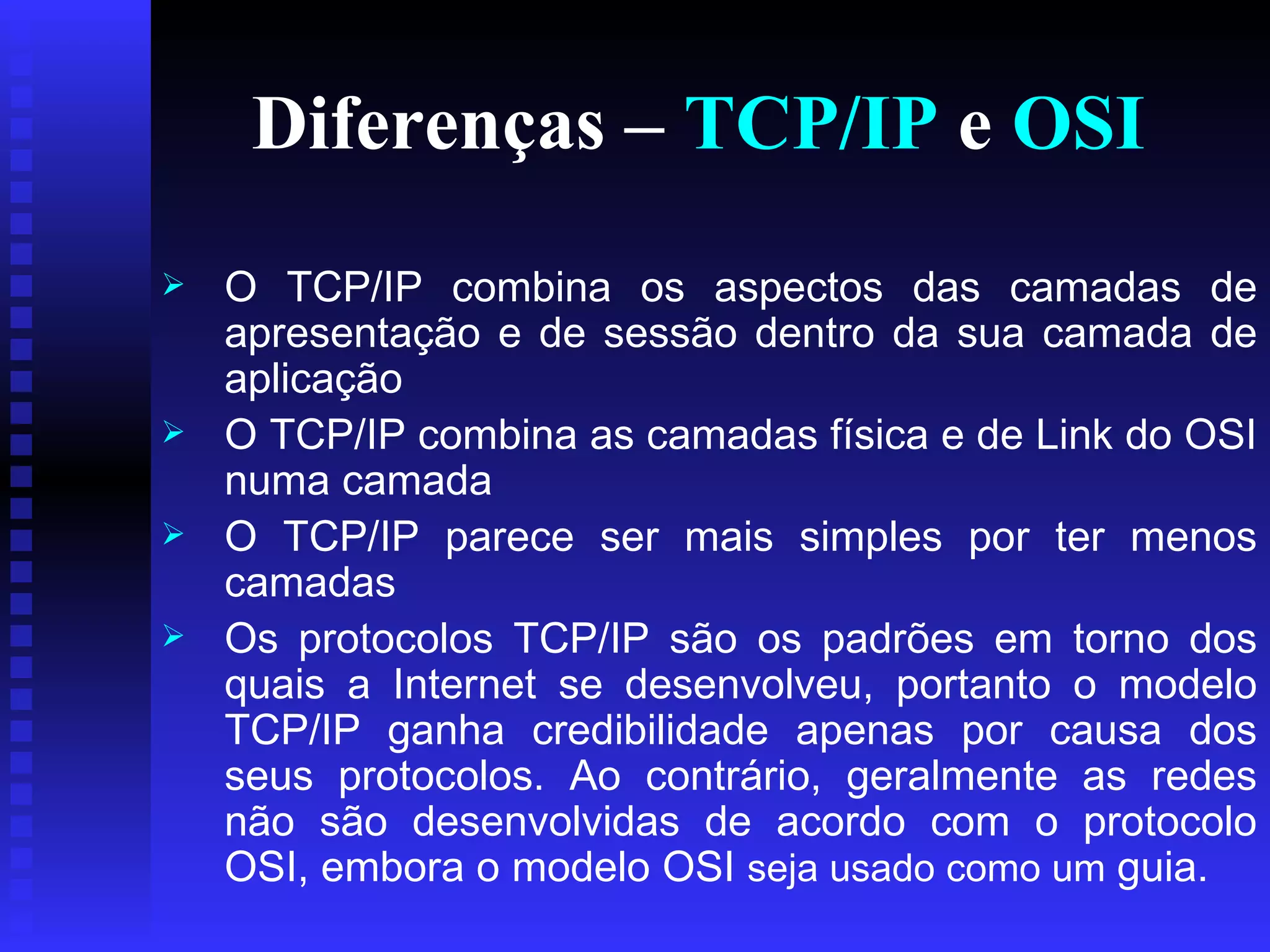

28. Diferenças – TCP/IP e OSI O TCP/IP combina os aspectos das camadas de apresentação e de sessão dentro da sua camada de aplicação O TCP/IP combina as camadas física e de Link do OSI numa camada O TCP/IP parece ser mais simples por ter menos camadas Os protocolos TCP/IP são os padrões em torno dos quais a Internet se desenvolveu, portanto o modelo TCP/IP ganha credibilidade apenas por causa dos seus protocolos. Ao contrário, geralmente as redes não são desenvolvidas de acordo com o protocolo OSI, embora o modelo OSI seja usado como um guia.
