REDES DE COMPUTADORES – Sub-redes

Fundamentos:

A máscara de sub-rede pode ser usada para dividir uma rede existente em "sub-redes". Isso
pode ser feito para:

1) reduzir o tamanho dos domínios de broadcast (criar redes menores com menos tráfego);

2) para permitir que LANs em lugares geográficos diferentes se comuniquem ou

3) para separar uma LAN de outra por razões de segurança. Os roteadores separam as
sub-redes e um roteador determina quando um pacote pode ir de uma sub-rede a outra.

Cada roteador por onde um pacote passa é considerado um "salto". As máscaras de sub-
rede ajudam as estações de trabalho, os servidores e os roteadores em uma rede IP a
determinar se o host de destino do pacote que eles desejam enviar está na sua própria rede
ou em outra. Faremos uma revisão da máscara de sub-rede padrão e depois nos
concentraremos nas máscaras de sub-rede personalizadas, que usarão mais bits que a
máscara de sub-rede padrão, "tomando emprestados" esses bits da parte do host do
endereço IP. Isso gera um endereço com três partes: 1) o endereço de rede original
atribuído, 2) o endereço de sub-rede formado pelos bits "emprestados" e 3) o endereço de
host formado pelos bits restantes após ter sido tomado bits emprestados para as sub-redes.

Conceitos básicos do endereço IP.
Os endereços IP de rede são atribuídos pelo Internet Network Information Center (InterNIC).
Se sua organização tiver um endereço de rede IP de classe "A", o primeiro octeto (8 bits)
será atribuído pelo InterNIC e ela poderá usar os 24 bits restantes para definir até 16.777.214
hosts na rede. São muitos hosts! Não é possível colocar todos esses hosts em uma rede
física sem separá-los com roteadores e sub-redes. Uma estação de trabalho pode estar em
uma rede ou sub-rede e um servidor pode estar em outra rede ou sub-rede. Quando a
estação de trabalho precisar recuperar um arquivo no servidor, precisará usar sua máscara
de sub-rede para determinar a rede ou sub-rede onde o servidor está. A finalidade de uma
máscara de sub-rede é ajudar os hosts e os roteadores a determinar o local da rede onde um
host de destino possa ser encontrado. Consulte a seguinte tabela para fazer uma revisão das
classes de endereço IP, máscaras de sub-rede padrão e o número de redes e hosts que
podem ser criados com todas as classes de endereço de rede.

Cls Intervalo Bits de ID de rede/ Máscara de Número de redes Hosts por rede
decimal ordem host (N = sub-rede (endereços que
do 1º superior Rede, H = padrão possam ser usados)
octeto do 1º Host)
octeto
A 1 - 126* 0 N.H.H.H 255.0.0.0 126 (27 - 2) 16.777.214 (2 24 - 2)
B 128 - 191 10 N.N.H.H 255.255.0.0 16.382 (214 - 2) 65.534 (2 16 - 2)
C 192 - 223 110 N.N.N.H 255.255.255.0 2.097.150 (221 - 2) 254 (2 8 - 2)

O processo de AND.
Os hosts e os roteadores usam o processo de AND para determinar se um host de destino
está na mesma rede ou não. O processo de AND é feito todas as vezes que um host deseja
enviar um pacote para outro host em uma rede IP. Se você desejar se conectar a um
servidor, deverá conhecer seu endereço IP ou poderá inserir apenas o nome do host (por
exemplo, www.uol.com.br) e um Domain Name Server (DNS) converterá o nome do host em
um endereço IP. Primeiro, o host de origem comparará (AND) seu próprio endereço IP com
sua própria máscara de sub-rede. O resultado do AND visa identificar a rede onde o host de
1


origem reside. Ele comparará, então, o endereço IP de destino com sua própria máscara de
sub-rede. O resultado do 2º AND será a rede onde o host de destino estará. Se o endereço
de rede de origem e o endereço de rede de destino forem os mesmos, eles poderão se
comunicar diretamente. Se os resultados forem diferentes eles estarão em redes ou sub-
redes diferentes e precisarão se comunicar através de roteadores ou não poderão se
comunicar de forma alguma.

O AND depende da máscara de sub-rede. Um máscara de sub-rede padrão para uma rede
de classe C é 255.255.255.0 ou 11111111.111111111.111111111.00000000. Ela é
comparada com o endereço IP de origem a cada bit. O primeiro bit do endereço IP é
comparado com o primeiro bit da máscara de sub-rede e o segundo bit com o segundo, etc.
Se os dois bits forem 1s, então o resultado do AND é um UM. Se os dois bits forem um zero
e um um ou dois zeros então, o resultado do AND será um ZERO. Basicamente, isso
significa que uma combinação de dois 1s é igual a um UM, as demais são sempre iguais a
zero. O resultado do processo de AND é o número de rede ou de sub-rede onde o endereço
de origem ou destino está.

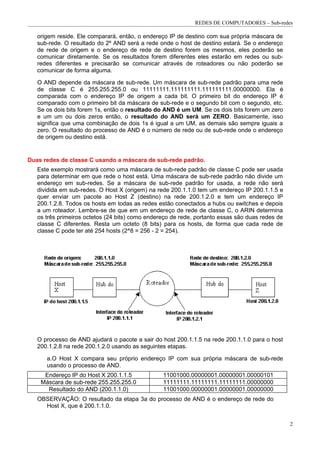

Duas redes de classe C usando a máscara de sub-rede padrão.
Este exemplo mostrará como uma máscara de sub-rede padrão de classe C pode ser usada
para determinar em que rede o host está. Uma máscara de sub-rede padrão não divide um
endereço em sub-redes. Se a máscara de sub-rede padrão for usada, a rede não será
dividida em sub-redes. O Host X (origem) na rede 200.1.1.0 tem um endereço IP 200.1.1.5 e
quer enviar um pacote ao Host Z (destino) na rede 200.1.2.0 e tem um endereço IP
200.1.2.8. Todos os hosts em todas as redes estão conectados a hubs ou switches e depois
a um roteador. Lembre-se de que em um endereço de rede de classe C, o ARIN determina
os três primeiros octetos (24 bits) como endereço de rede, portanto essas são duas redes de
classe C diferentes. Resta um octeto (8 bits) para os hosts, de forma que cada rede de
classe C pode ter até 254 hosts (2^8 = 256 - 2 = 254).

O processo de AND ajudará o pacote a sair do host 200.1.1.5 na rede 200.1.1.0 para o host
200.1.2.8 na rede 200.1.2.0 usando as seguintes etapas.

a.O Host X compara seu próprio endereço IP com sua própria máscara de sub-rede
usando o processo de AND.
Endereço IP do Host X 200.1.1.5 11001000.00000001.00000001.00000101
Máscara de sub-rede 255.255.255.0 11111111.11111111.11111111.00000000
Resultado do AND (200.1.1.0) 11001000.00000001.00000001.00000000
OBSERVAÇÃO: O resultado da etapa 3a do processo de AND é o endereço de rede do
Host X, que é 200.1.1.0.

2


b.O próximo Host X compara o endereço IP do destino do Host Z com sua própria
máscara de sub-rede usando o processo de AND.

Endereço IP do Host Z 200.1.2.8 11001000.00000001.00000010.00001000
Máscara de sub-rede 255.255.255.0 11111111.11111111.11111111.00000000
Resultado do AND (200.1.2.0) 11001000.00000001.00000010.00000000
OBSERVAÇÃO: O resultado da etapa 3b do processo de AND é o endereço de rede do
Host Z, que é 200.1.2.0.

O Host X compara os resultados de AND das etapas A e B, e eles são diferentes. O Host
X percebe que o Host Z não está na sua Local Area Network (LAN) e deverá enviar o
pacote para o "gateway padrão" que é o endereço IP da interface do roteador 200.1.1.1
na rede 200.1.1.0. O roteador repetirá o processo de AND para determinar para que
interface de roteador enviar o pacote.

Uma rede de classe C usando uma máscara de sub-rede personalizada.
Este exemplo usa um único endereço de rede de classe C (200.1.1.0) e mostrará como uma
máscara de sub-rede de classe C personalizada pode ser usada para determinar em que
sub-rede um host está e para rotear os pacotes de uma sub-rede para outra. Lembre-se de
que em um endereço de rede de classe C, o ARIN atribui os três primeiros octetos (24 bits)
como endereço de rede. Restam 8 bits (um octeto) para os hosts, de forma que a rede de
classe C pode ter até 254 hosts (2^8 = 256 - 2 = 254).

Talvez você deseje menos de 254 hosts (estações de trabalho e servidores), todos em uma
rede e deseje criar duas sub-redes e separá-las com um roteador por razões de segurança
ou para reduzir o tráfego. Isso criará domínios de broadcast menores e independentes e
poderá melhorar o desempenho da rede e aumentar a segurança, já que essas sub-redes
serão separadas por um roteador. Suponha que você precise de pelo menos duas sub-redes
e pelo menos 50 hosts por sub-rede. Como você tem apenas um endereço de rede de classe
C e somente 8 bits no quarto octeto disponíveis para um total de 254 hosts possíveis, você
deverá criar uma máscara de sub-rede personalizada. Você usará a máscara de sub-rede
personalizada para "TOMAR EMPRESTADOS" bits da parte do host do endereço. As
seguintes etapas ajudarão a realizar isso:

a.A primeira etapa para dividir em sub-redes é determinar quantas sub-redes são
necessárias. Neste caso, você precisará de duas sub-redes. Para saber quantos bits
devem ser emprestados da parte do host do endereço da rede, adicione os valores do bit
da direita para a esquerda até que o total seja igual ou maior que o número de sub-redes
necessárias. Como precisamos de duas sub-redes, adicione o bit um e o bit dois,
encontrando três. Ele é maior que o número de sub-redes necessário, então
precisaremos pegar emprestados pelo menos dois bits do endereço de host começando
pela esquerda do octeto que contém o endereço de host.

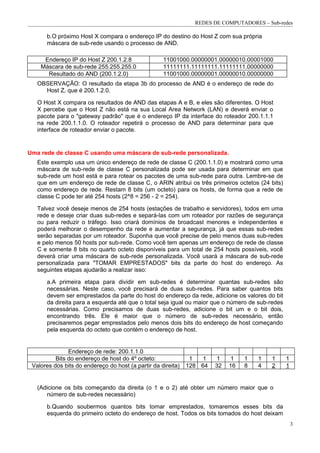

Endereço de rede: 200.1.1.0
Bits do endereço de host do 4º octeto: 1 1 1 1 1 1 1 1
Valores dos bits do endereço do host (a partir da direita) 128 64 32 16 8 4 2 1

(Adicione os bits começando da direita (o 1 e o 2) até obter um número maior que o
número de sub-redes necessário)

b.Quando soubermos quantos bits tomar emprestados, tomaremos esses bits da
esquerda do primeiro octeto do endereço de host. Todos os bits tomados do host deixam
3


alguns bits para os hosts. Mesmo se aumentarmos o número de sub-redes, diminuiremos
o número de hosts por sub-rede. Como precisamos tomar 2 bits da esquerda, deveremos
mostrar o novo valor na máscara de sub-rede. A máscara de sub-rede padrão existente
era 255.255.255.0 e a nova máscara de sub-rede "personalizada" é 255.255.255.192. O
192 vem do valor dos dois primeiros bits da esquerda (128 + 64 = 192). Esses bits
tornam-se 1s e são parte da máscara de sub-rede. Restam 6 bits para os endereços IP
do host ou 2^6 = 64 hosts por sub-rede.

Bits emprestados do 8º octeto para a sub-rede: 1 1 1 1 1 1 1 1
Valores dos bits para sub-rede: (a partir da esquerda) 128 64 32 16 8 4 2 1

Com essas informações, poderemos criar a tabela a seguir. Os dois primeiros bits são o
valor binário da sub-rede. Os últimos 6 bits são os bits de host. Tomando
emprestados 2 bits dos 8 bits do endereço do host, você poderá criar 4 sub-redes
com 64 hosts cada. As quatro redes criadas são a rede "0", a rede "64", a rede "128"
e a rede "192".

Nº da sub- Valor Valor decimal Valores binários Intervalo decimal Pode ser
rede binário dos bits da possíveis dos bits de de sub-rede/host usado?
emprestado sub-rede host (intervalo) (6 bits)
dos bits da
sub-rede
Sub-rede nº0 00 0 000000 - 111111 0 - 63 SIM
Sub-rede nº1 01 64 000000 - 111111 64 - 127 SIM
Sub-rede nº2 10 128 000000 - 111111 128 - 191 SIM
Sub-rede nº3 11 192 000000 - 111111 192 - 254 SIM

Observe que a primeira sub-rede sempre inicia em 0 e, nesse caso, aumenta 64 que
é o número de hosts em cada sub-rede. Uma forma de determinar o número de hosts
em cada sub-rede ou o início de cada sub-rede é elevar os bits de host restantes ao
quadrado. Como tomamos dois dos 8 bits para sub-redes e restaram seis bits, o
número de hosts por sub-rede será 2^6 ou 64. Outra forma de calcular a número de
hosts por sub-rede ou o "incremento" de uma sub-rede para a próxima, é subtrair o
valor decimal da máscara de sub-rede (192 no quarto octeto) de 256 (número máximo
de combinações de 8 bits possíveis), que é igual a 64. Isso significa começar em 0
para a primeira rede e adicionar 64 para cada sub-rede adicional. Se tomarmos a
segunda sub-rede (a rede 64) como um exemplo, o endereço IP 200.1.1.64 não
poderá ser usado como uma ID de host porque é a "ID da rede" da sub-rede "64" (a
parte do host tem apenas zeros) e o endereço IP 200.1.1.127 não poderá ser usado
porque é o endereço de broadcast para a rede 64 (a parte do host tem apenas 1s).

4


Uma rede de classe C usando uma Máscara de sub-rede personalizada.

Tarefa: Use as informações a seguir e os exemplos anteriores para responder às questões a
seguir relativas à sub-rede.

Explicação: Sua empresa solicitou e recebeu o endereço de classe C 197.15.22.0. Você quer
subdividir sua rede física em quatro sub-redes que serão interconectadas por roteadores.
Você irá precisar de pelo menos 25 hosts por sub-rede. Você precisará usar uma máscara de
sub-rede personalizada de classe C e terá um roteador entre as sub-redes para rotear um
pacote de uma sub-rede para outra. Determine o número de bits que você precisará tomar
emprestados da parte do host do endereço da rede e depois o número de bits que restaram
para os endereços de host. (Dica: Há 8 sub-redes.)

1. Preencha a tabela abaixo e responda às questões a seguir:
Nº da sub-rede Valor binário Decimal dos Valores binários Intervalo decimal Usar?
emprestado bits da sub- possíveis dos bits de de sub-rede/host
dos bits da rede e nº de host (intervalo) (6 bits)
sub-rede sub-rede
Sub-rede nº0
Sub-rede nº1
Sub-rede nº2
Sub-rede nº3
Sub-rede nº4
Sub-rede nº5
Sub-rede nº6
Sub-rede nº7
Observações:

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

QUESTÕES: Use a tabela que acabou de criar para ajudar a responder as seguintes perguntas:

1.Que octeto(s) representa(m) a parte da rede de um endereço IP de classe C?
_______________

2.Que octeto(s) representa(m) a parte do host de um endereço IP de classe C?
_________________

5

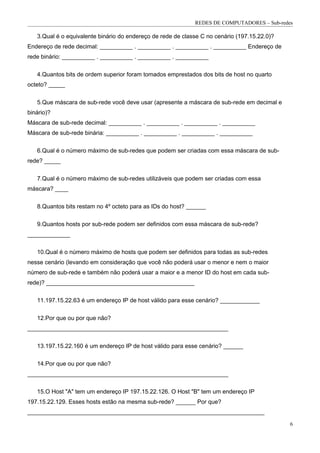

3.Qual é o equivalente binário do endereço de rede de classe C no cenário (197.15.22.0)?
Endereço de rede decimal: __________ . __________ . __________ . __________ Endereço de
rede binário: __________ . __________ . __________ . __________

4.Quantos bits de ordem superior foram tomados emprestados dos bits de host no quarto
octeto? _____

5.Que máscara de sub-rede você deve usar (apresente a máscara de sub-rede em decimal e
binário)?
Máscara de sub-rede decimal: __________ . __________ . __________ . __________
Máscara de sub-rede binária: __________ . __________ . __________ . __________

6.Qual é o número máximo de sub-redes que podem ser criadas com essa máscara de sub-
rede? _____

7.Qual é o número máximo de sub-redes utilizáveis que podem ser criadas com essa
máscara? ____

8.Quantos bits restam no 4º octeto para as IDs do host? ______

9.Quantos hosts por sub-rede podem ser definidos com essa máscara de sub-rede?
_____________

10.Qual é o número máximo de hosts que podem ser definidos para todas as sub-redes
nesse cenário (levando em consideração que você não poderá usar o menor e nem o maior
número de sub-rede e também não poderá usar a maior e a menor ID do host em cada sub-
rede)? _____________________________________________

11.197.15.22.63 é um endereço IP de host válido para esse cenário? ____________

12.Por que ou por que não?
_____________________________________________________________

13.197.15.22.160 é um endereço IP de host válido para esse cenário? ______

14.Por que ou por que não?
_____________________________________________________________

15.O Host "A" tem um endereço IP 197.15.22.126. O Host "B" tem um endereço IP
197.15.22.129. Esses hosts estão na mesma sub-rede? ______ Por que?
________________________________________________________________________

6

3. apostila sub-redes

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a 3. apostila sub-redes

3. apostila sub-redes
