O documento descreve alguns protocolos e serviços de rede TCP/IP básicos como DHCP, DNS, HTTP, FTP e SMTP. Explica como o DHCP atribui endereços IP dinamicamente e o DNS mapeia nomes para endereços IP. Também aborda o HTTP para transferência de páginas da web, o SMTP para envio de email e o formato de mensagens de email RFC 822.

1. Serviços Comuns de Rede TCP/IP Prof. Mauro Tapajós

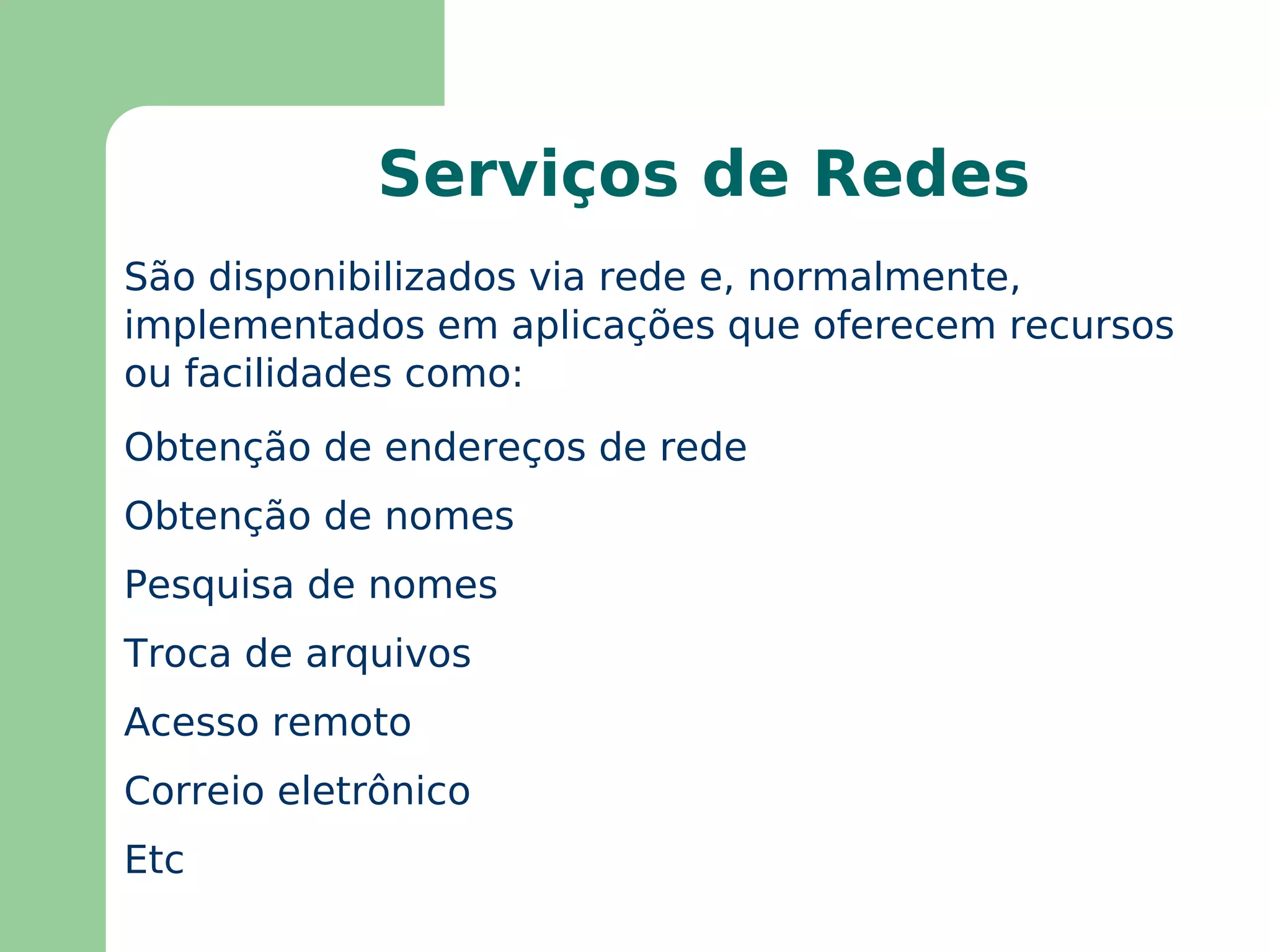

2. Serviços de Redes São disponibilizados via rede e, normalmente, implementados em aplicações que oferecem recursos ou facilidades como: Obtenção de endereços de rede

3. Obtenção de nomes

4. Pesquisa de nomes

5. Troca de arquivos

6. Acesso remoto

7. Correio eletrônico

8. Etc

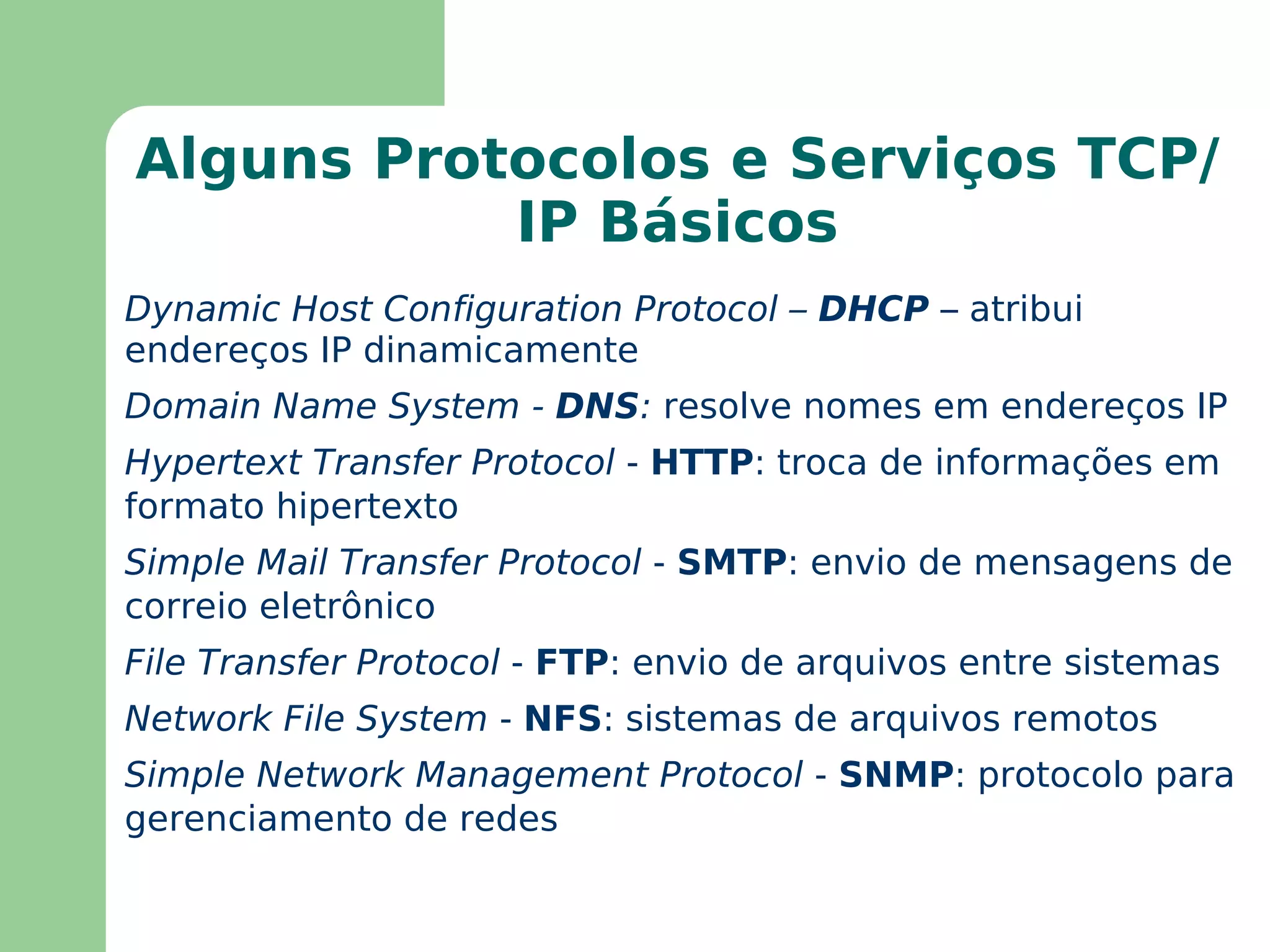

9. Alguns Protocolos e Serviços TCP/IP Básicos Dynamic Host Configuration Protocol – DHCP – atribui endereços IP dinamicamente

10. Domain Name System - DNS : resolve nomes em endereços IP

11. Hypertext Transfer Protocol - HTTP : troca de informações em formato hipertexto

12. Simple Mail Transfer Protocol - SMTP : envio de mensagens de correio eletrônico

13. File Transfer Protocol - FTP : envio de arquivos entre sistemas

14. Network File System - NFS : sistemas de arquivos remotos

15. Simple Network Management Protocol - SNMP : protocolo para gerenciamento de redes

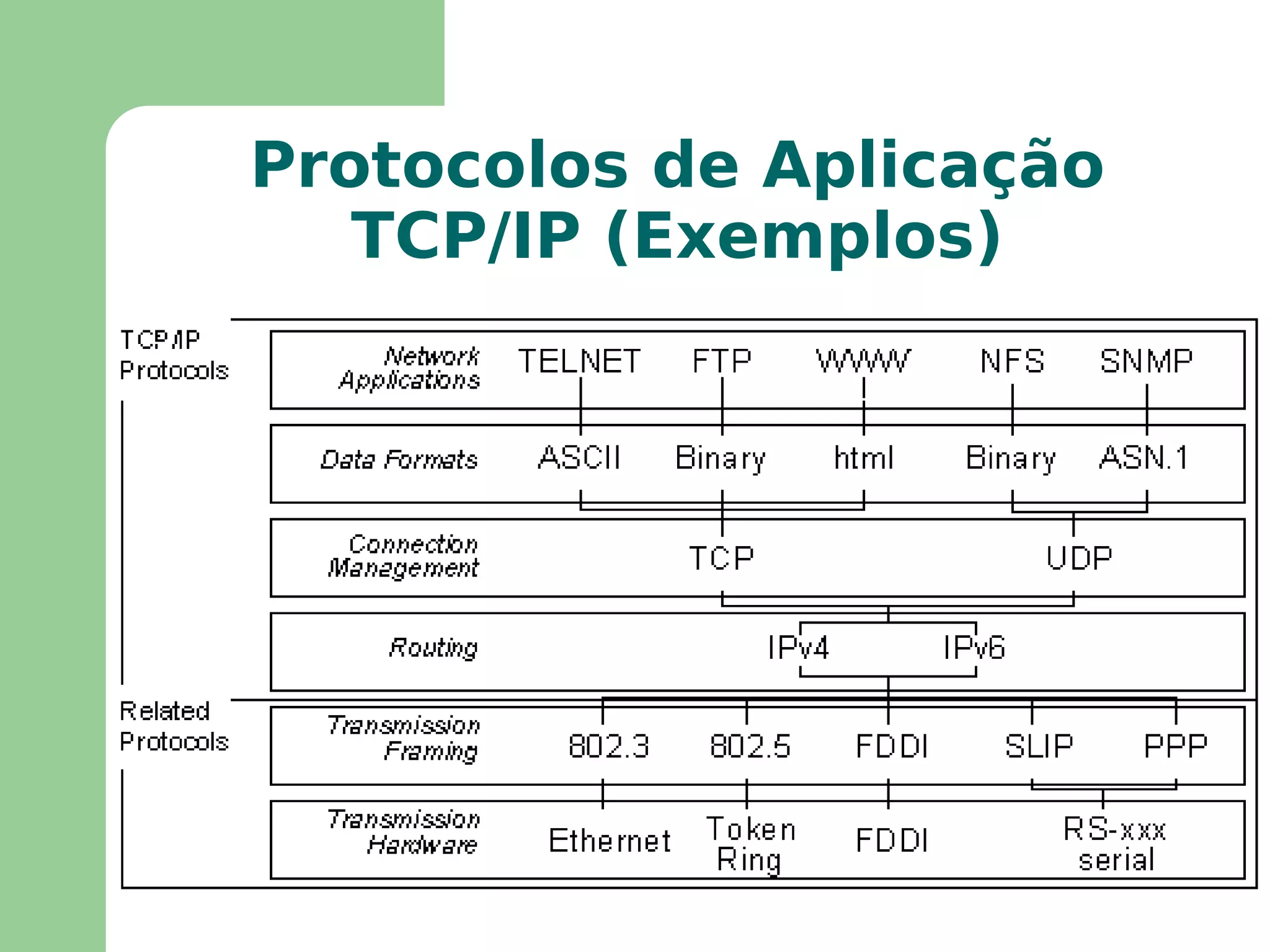

16. Protocolos de Aplicação TCP/IP (Exemplos)

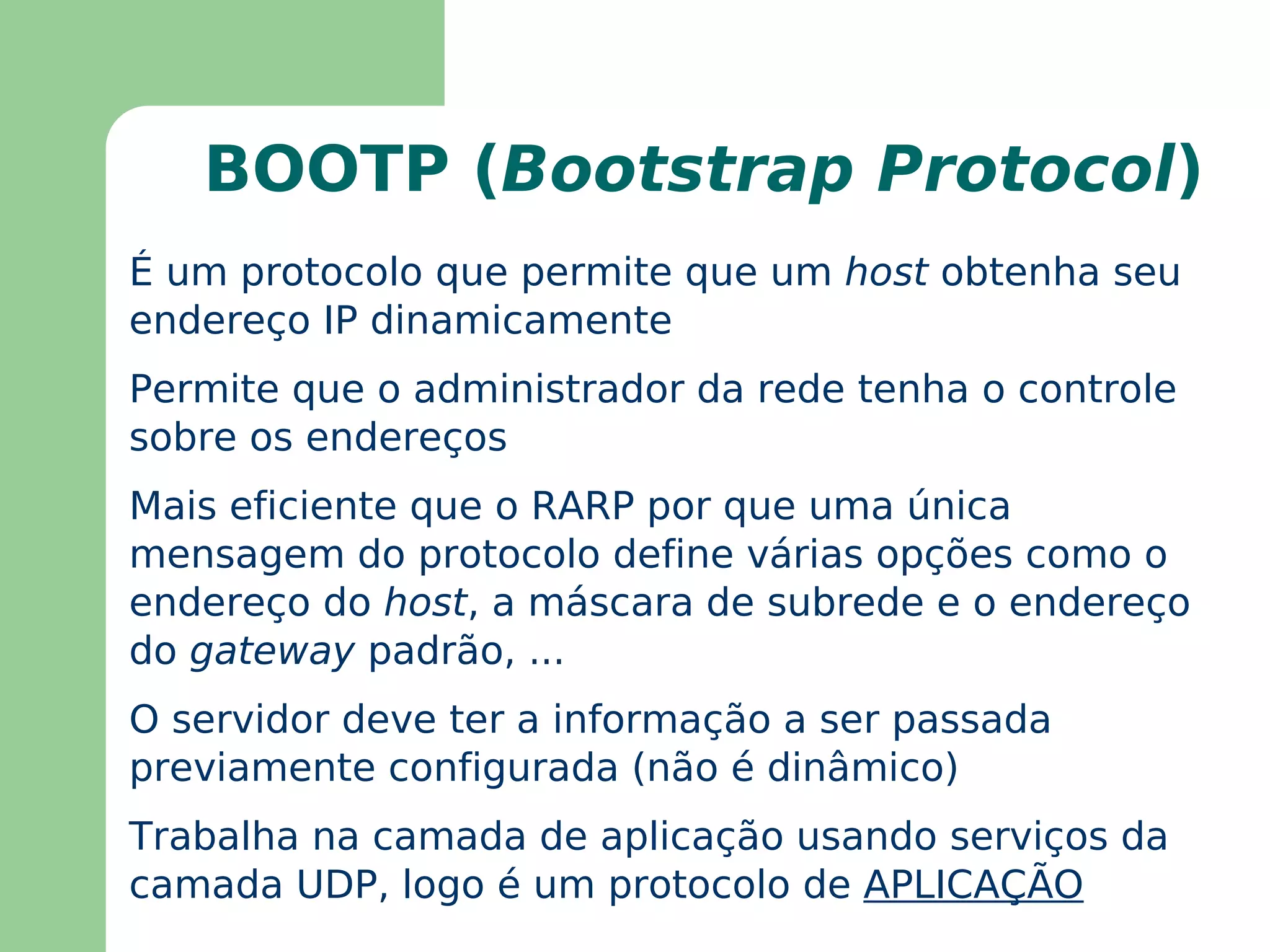

17. BOOTP ( Bootstrap Protocol ) É um protocolo que permite que um host obtenha seu endereço IP dinamicamente

18. Permite que o administrador da rede tenha o controle sobre os endereços

19. Mais eficiente que o RARP por que uma única mensagem do protocolo define várias opções como o endereço do host , a máscara de subrede e o endereço do gateway padrão, ...

20. O servidor deve ter a informação a ser passada previamente configurada (não é dinâmico)

21. Trabalha na camada de aplicação usando serviços da camada UDP, logo é um protocolo de APLICAÇÃO

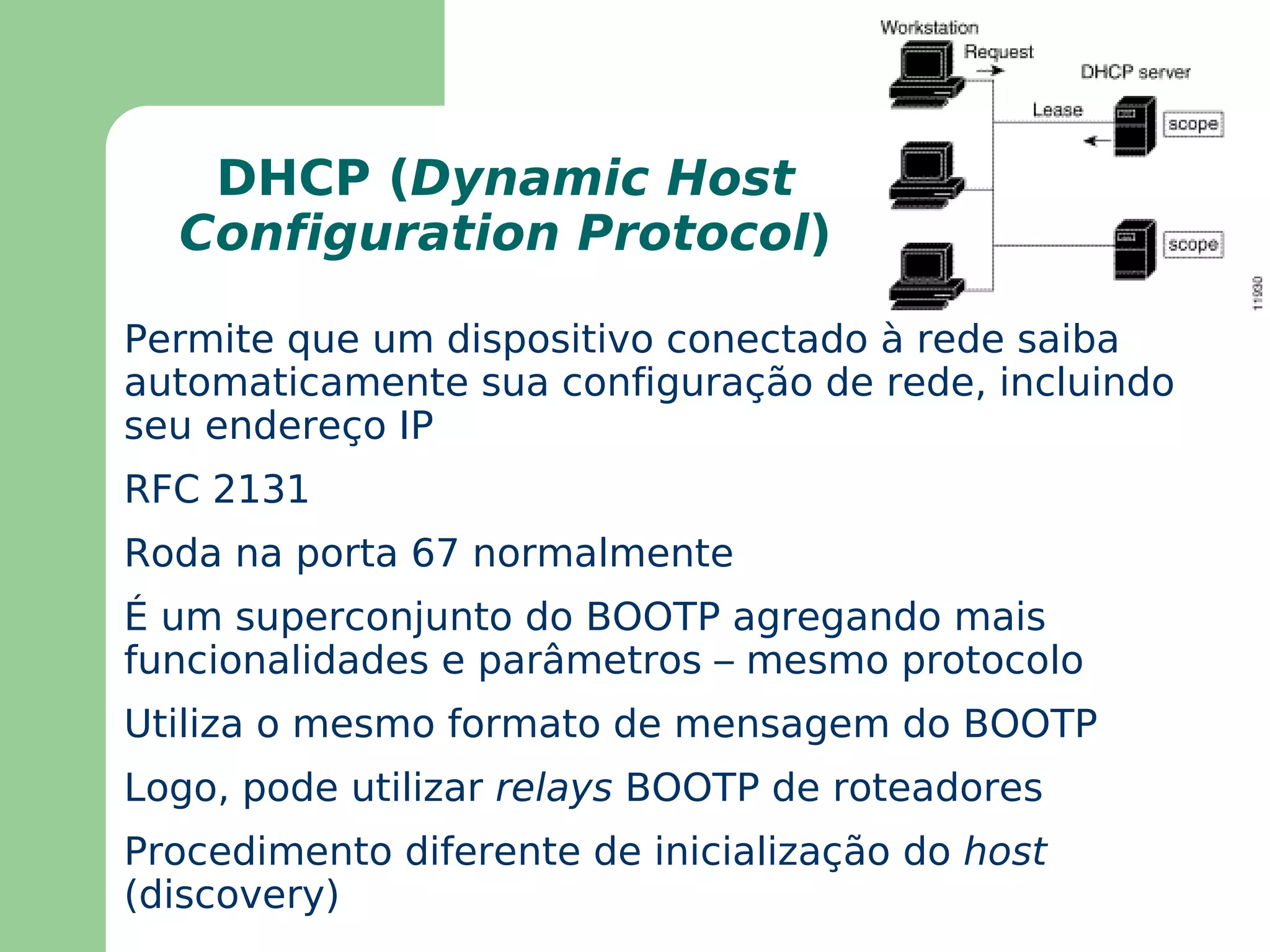

22. DHCP ( Dynamic Host Configuration Protocol ) Permite que um dispositivo conectado à rede saiba automaticamente sua configuração de rede, incluindo seu endereço IP

23. RFC 2131

24. Roda na porta 67 normalmente

25. É um superconjunto do BOOTP agregando mais funcionalidades e parâmetros – mesmo protocolo

26. Utiliza o mesmo formato de mensagem do BOOTP

27. Logo, pode utilizar relays BOOTP de roteadores

28. Procedimento diferente de inicialização do host (discovery)

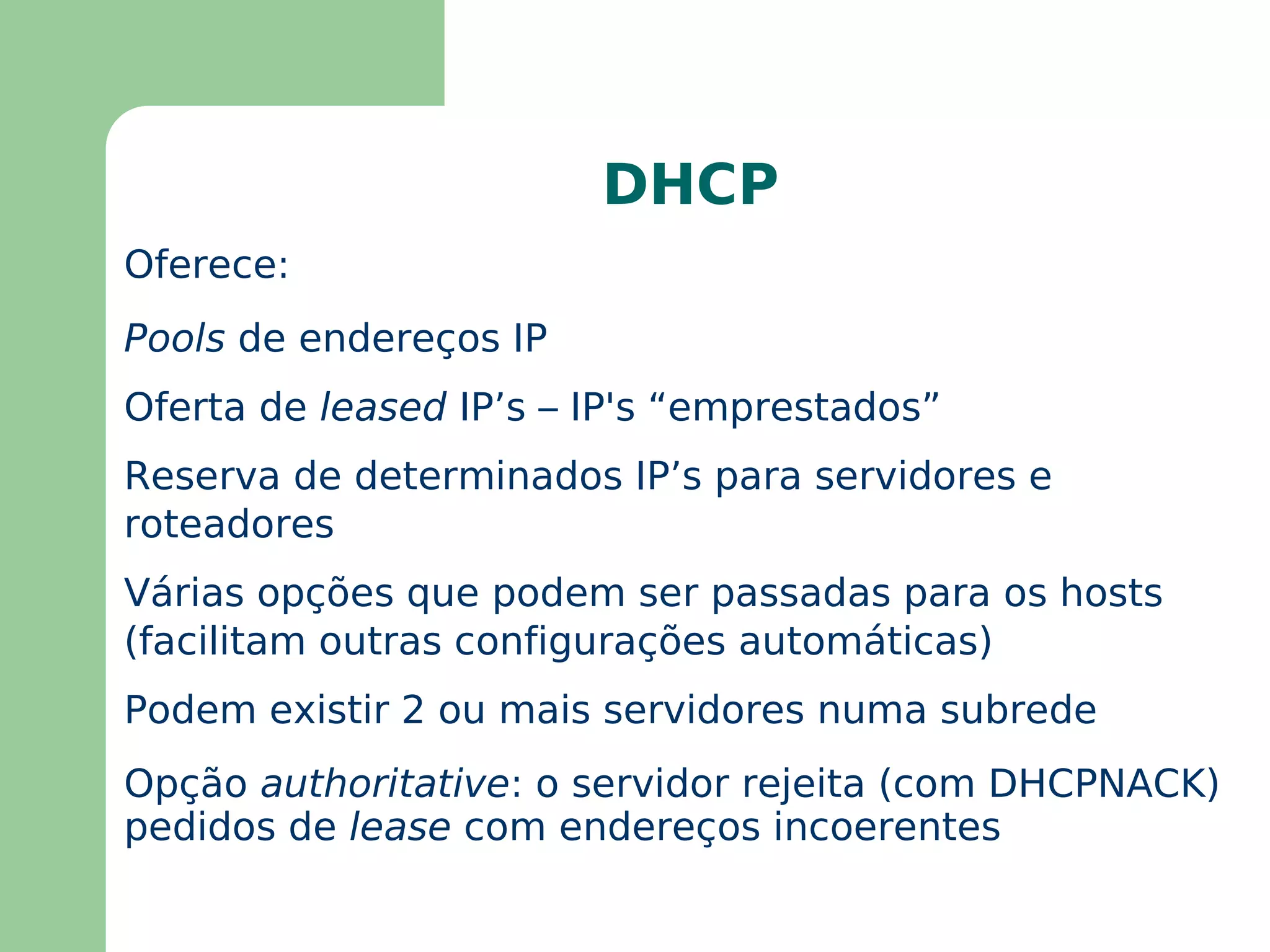

29. DHCP Oferece: Pools de endereços IP

30. Oferta de leased IP’s – IP's “emprestados”

31. Reserva de determinados IP’s para servidores e roteadores

32. Várias opções que podem ser passadas para os hosts (facilitam outras configurações automáticas) Podem existir 2 ou mais servidores numa subrede

33. Opção authoritative : o servidor rejeita (com DHCPNACK) pedidos de lease com endereços incoerentes

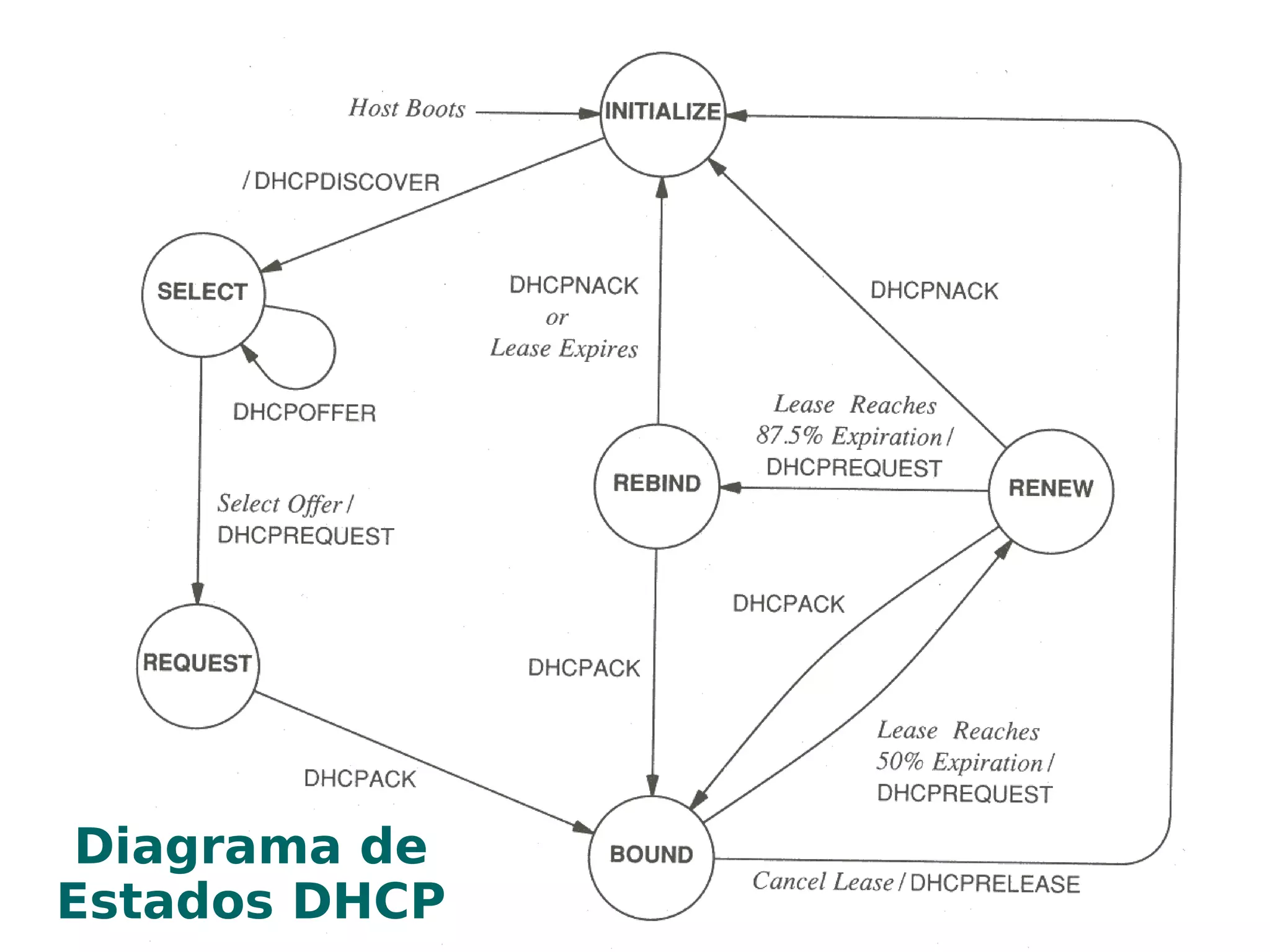

34. Diagrama de Estados DHCP

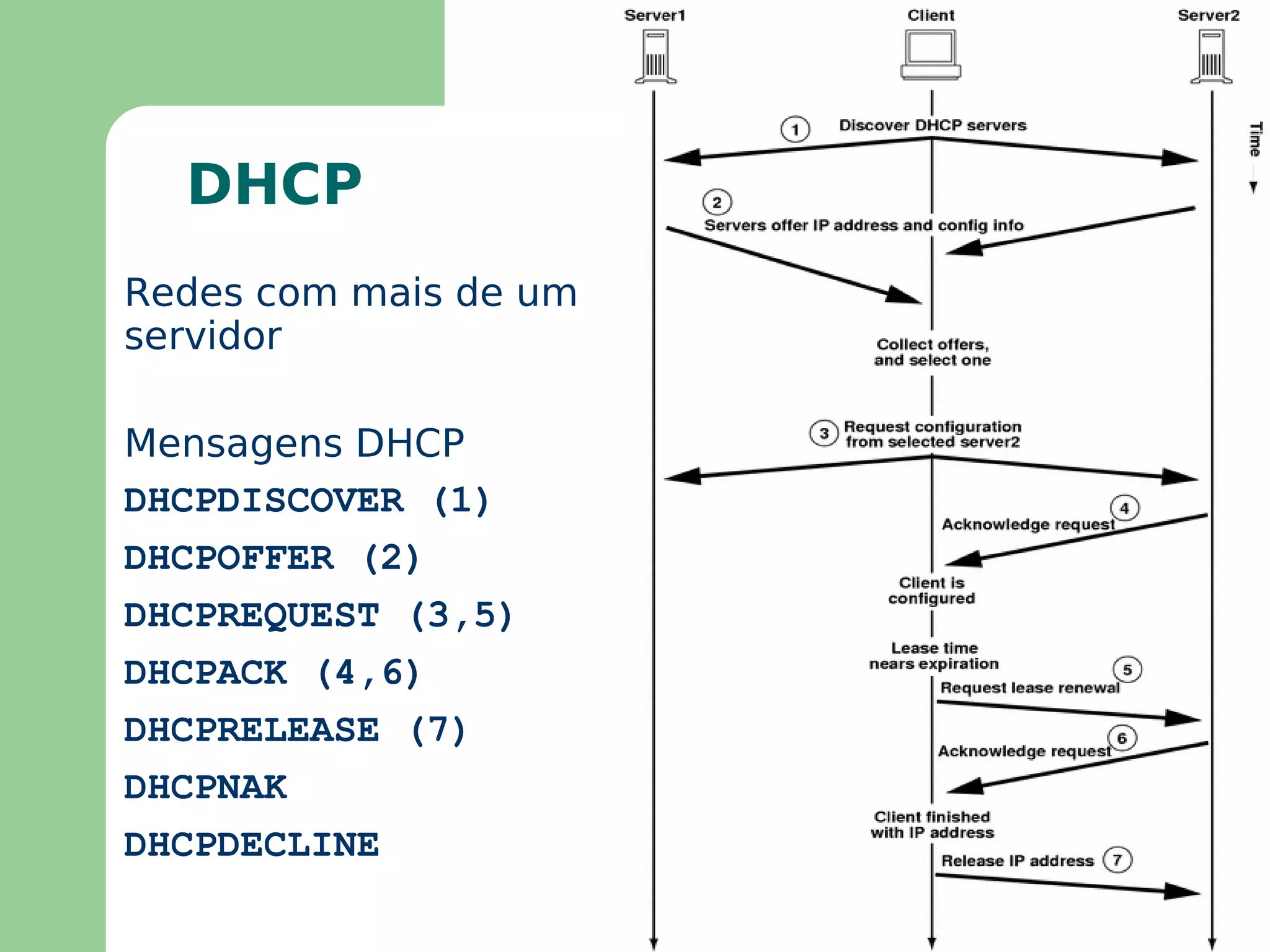

35. DHCP Redes com mais de um servidor Mensagens DHCP DHCPDISCOVER (1)

36. DHCPOFFER (2)

37. DHCPREQUEST (3,5)

38. DHCPACK (4,6)

39. DHCPRELEASE (7)

40. DHCPNAK

41. DHCPDECLINE

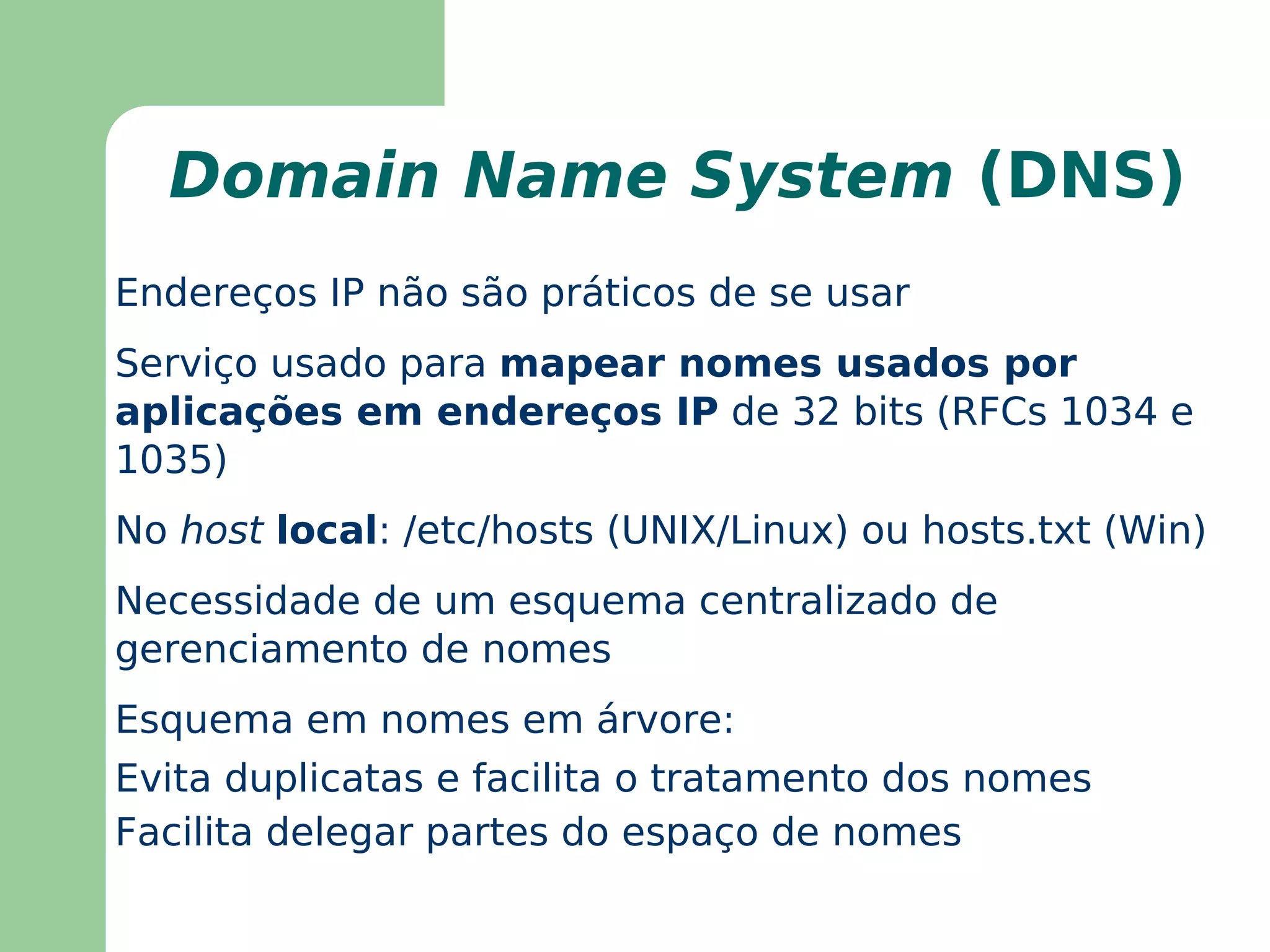

42. Endereços IP não são práticos de se usar

43. Serviço usado para mapear nomes usados por aplicações em endereços IP de 32 bits (RFCs 1034 e 1035)

44. No host local : /etc/hosts (UNIX/Linux) ou hosts.txt (Win)

45. Necessidade de um esquema centralizado de gerenciamento de nomes

46. Esquema em nomes em árvore: Evita duplicatas e facilita o tratamento dos nomes

47. Facilita delegar partes do espaço de nomes Domain Name System (DNS)

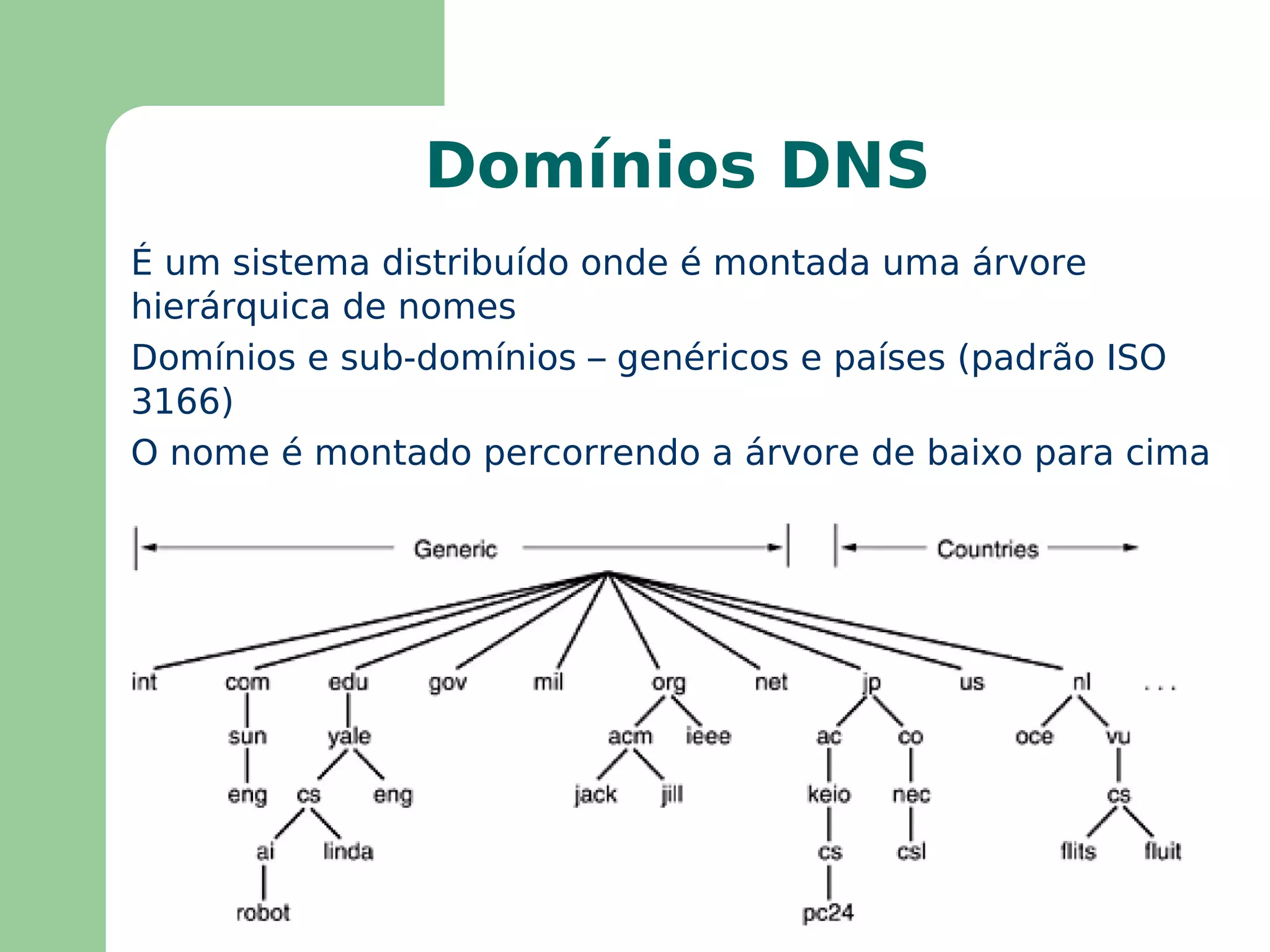

48. É um sistema distribuído onde é montada uma árvore hierárquica de nomes

49. Domínios e sub-domínios – genéricos e países (padrão ISO 3166)

50. O nome é montado percorrendo a árvore de baixo para cima Domínios DNS

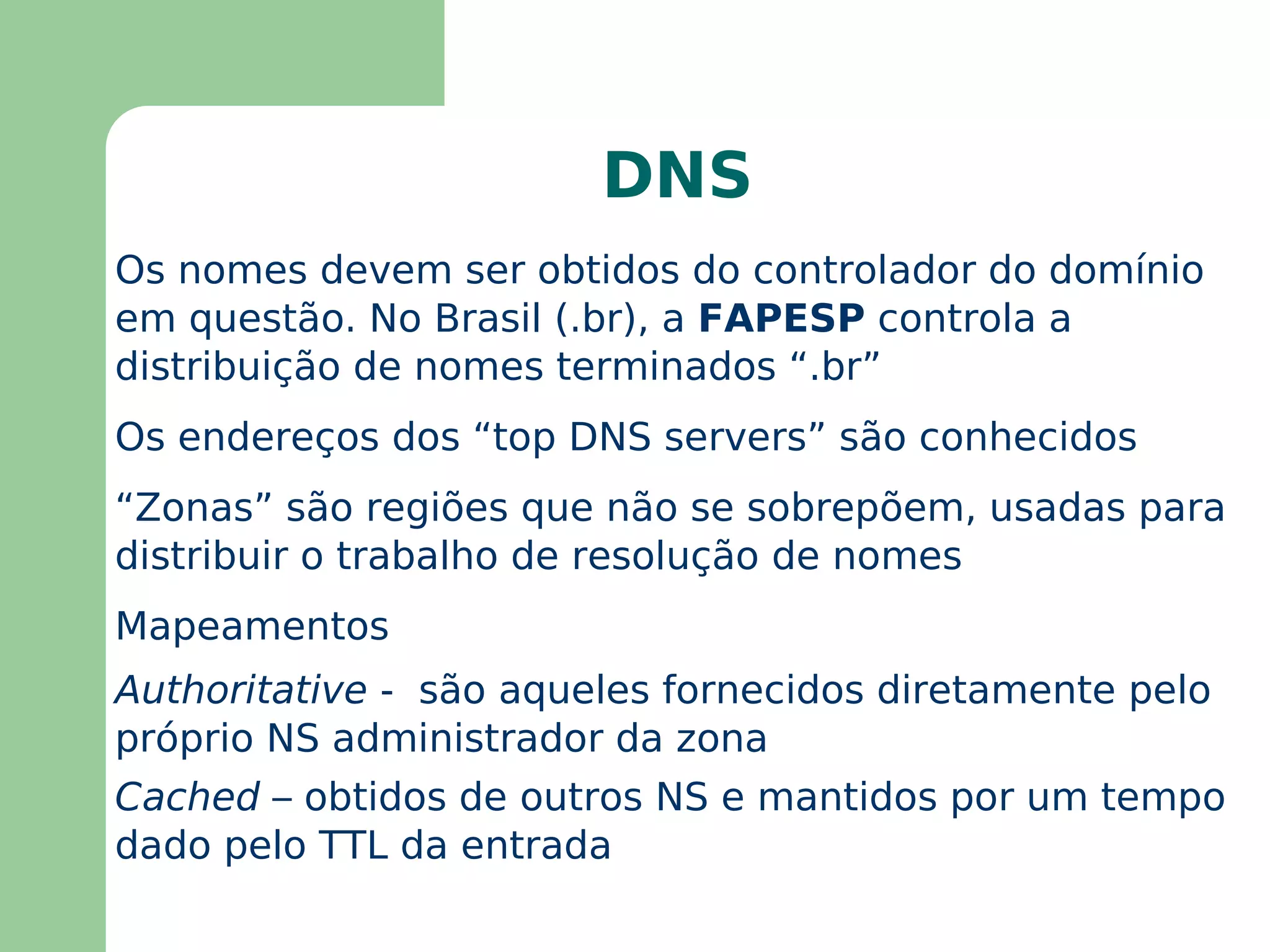

51. Os nomes devem ser obtidos do controlador do domínio em questão. No Brasil (.br), a FAPESP controla a distribuição de nomes terminados “.br”

52. Os endereços dos “top DNS servers” são conhecidos

53. “ Zonas” são regiões que não se sobrepõem, usadas para distribuir o trabalho de resolução de nomes

54. Mapeamentos Authoritative - são aqueles fornecidos diretamente pelo próprio NS administrador da zona

55. Cached – obtidos de outros NS e mantidos por um tempo dado pelo TTL da entrada DNS

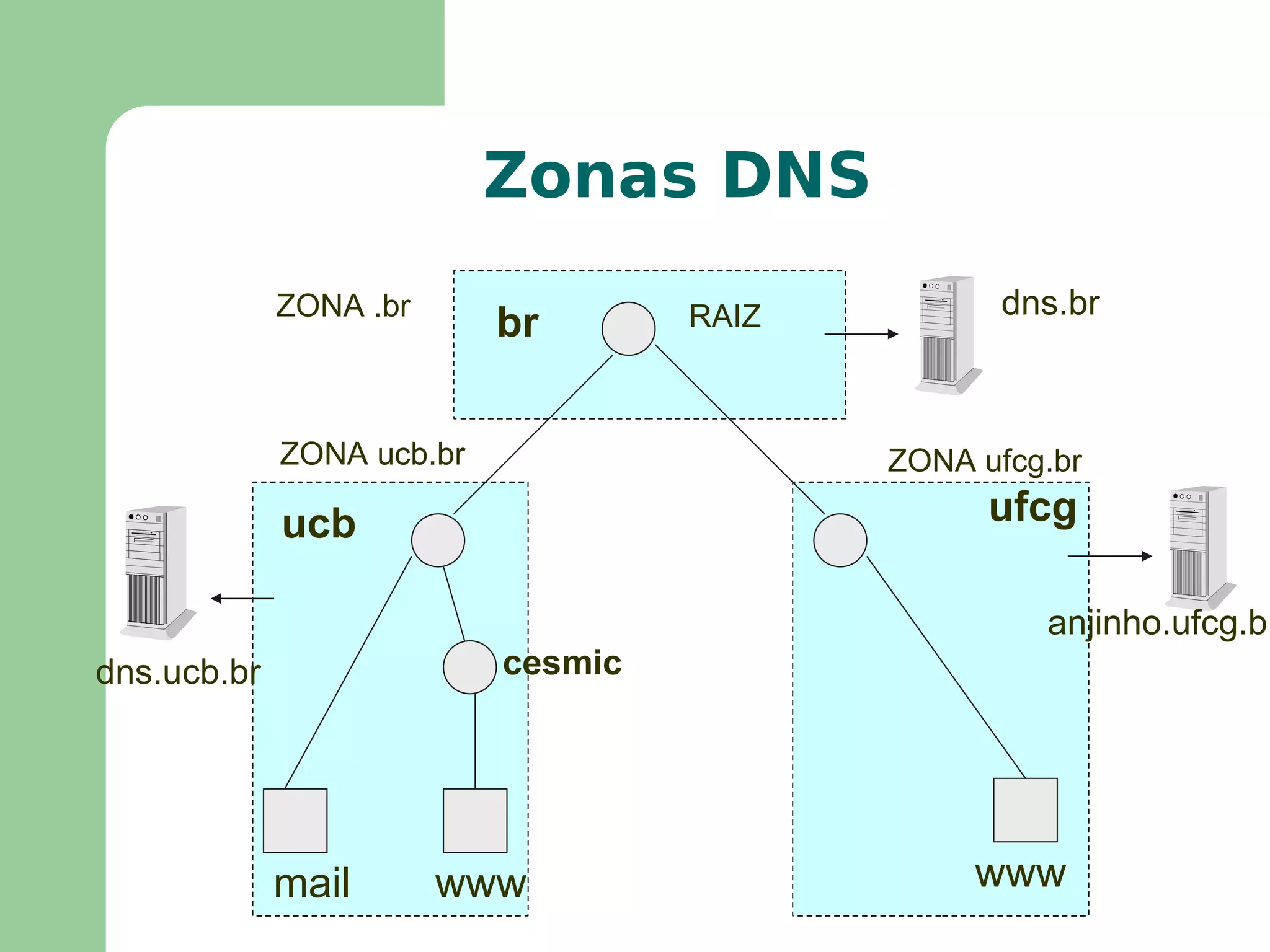

56. Zonas DNS br www

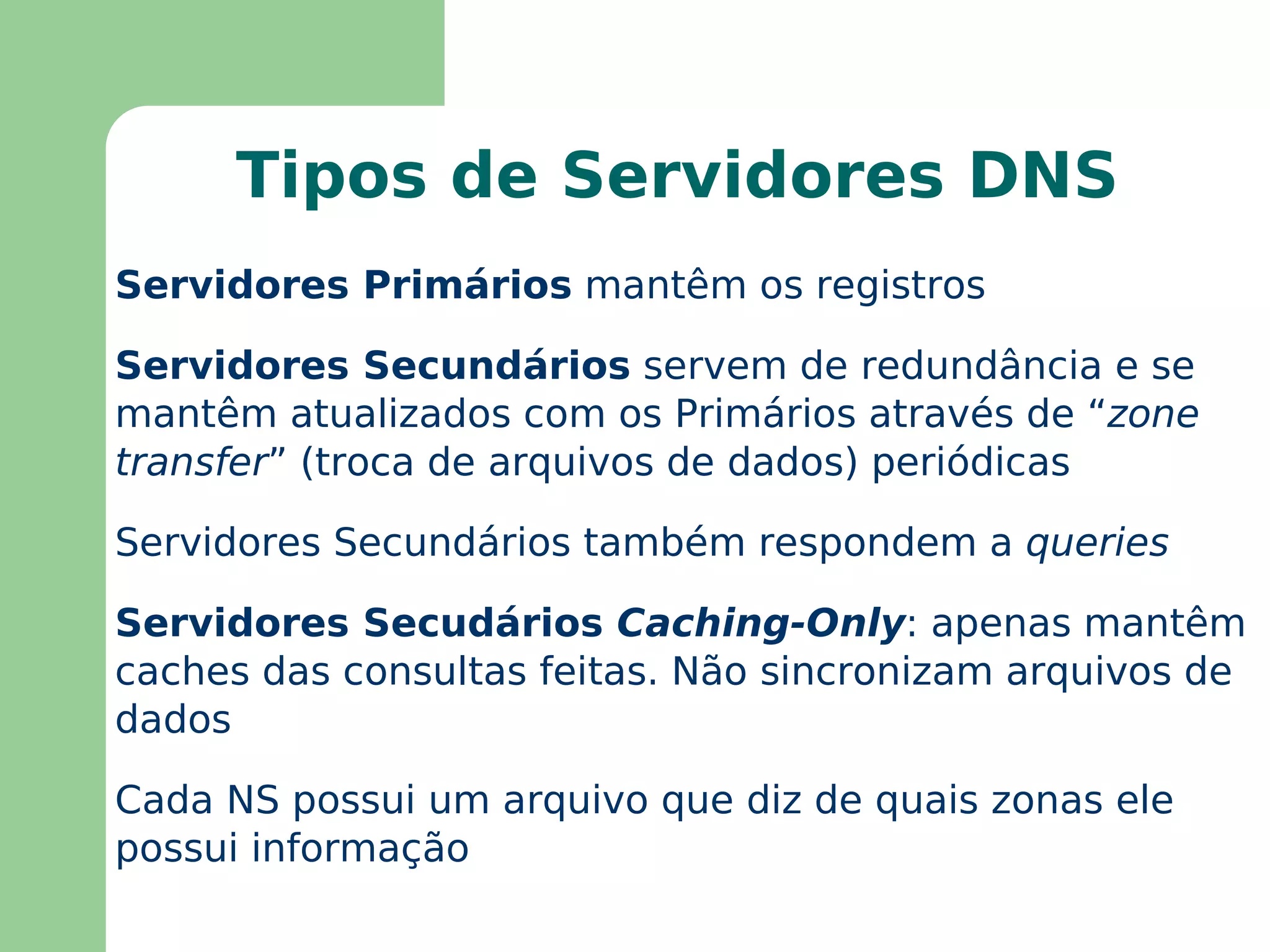

57. Tipos de Servidores DNS Servidores Primários mantêm os registros

58. Servidores Secundários servem de redundância e se mantêm atualizados com os Primários através de “ zone transfer ” (troca de arquivos de dados) periódicas

59. Servidores Secundários também respondem a queries

60. Servidores Secudários Caching-Only : apenas mantêm caches das consultas feitas. Não sincronizam arquivos de dados

61. Cada NS possui um arquivo que diz de quais zonas ele possui informação

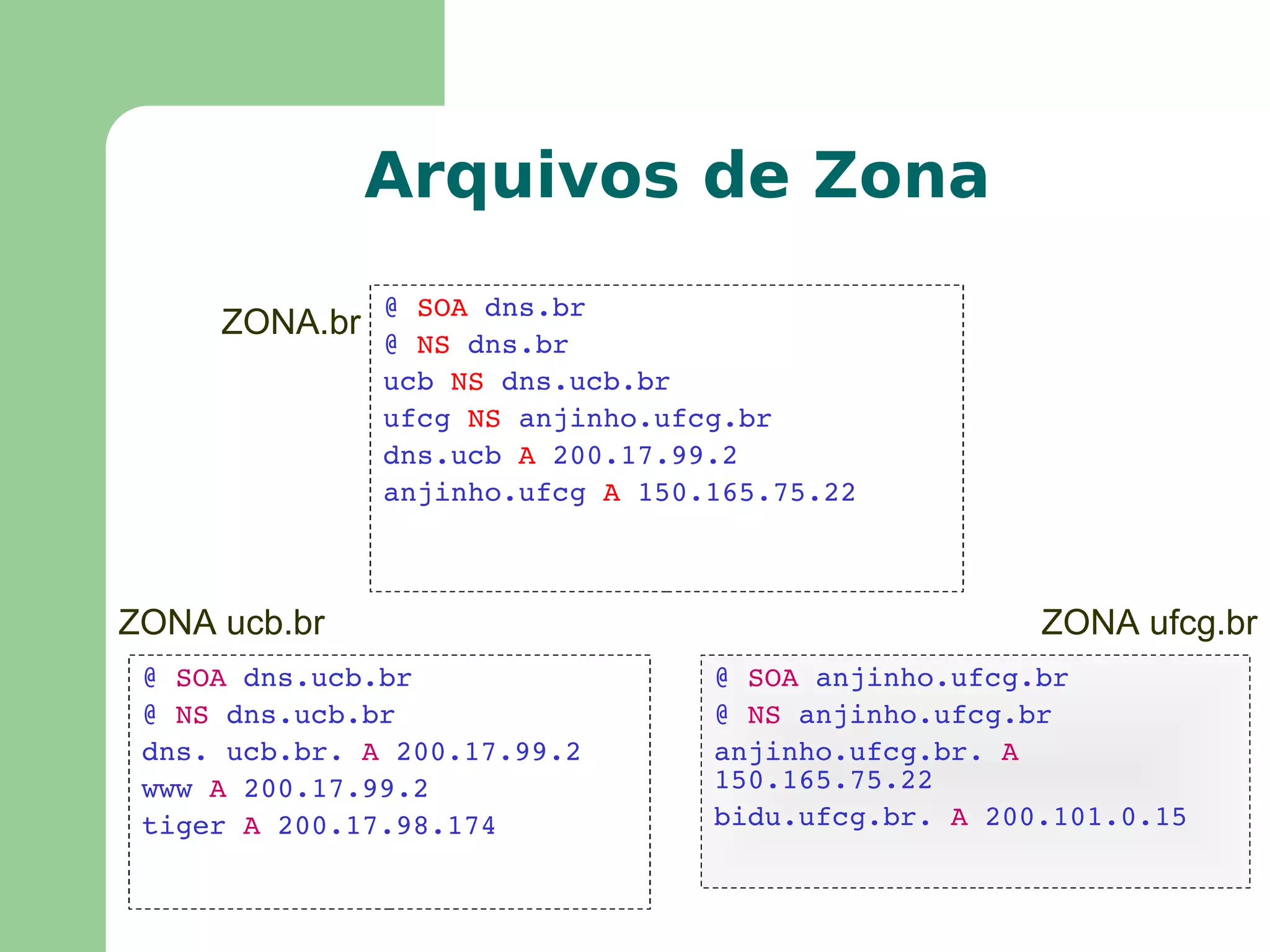

62. Arquivos de Zona @ SOA anjinho.ufcg.br

63. @ NS anjinho.ufcg.br

64. anjinho.ufcg.br. A 150.165.75.22

65. bidu.ufcg.br. A 200.101.0.15 @ SOA dns.ucb.br

66. @ NS dns.ucb.br

67. dns. ucb.br. A 200.17.99.2

68. www A 200.17.99.2

69. tiger A 200.17.98.174 @ SOA dns.br

70. @ NS dns.br

71. ucb NS dns.ucb.br

72. ufcg NS anjinho.ufcg.br

73. dns.ucb A 200.17.99.2

74. anjinho.ufcg A 150.165.75.22

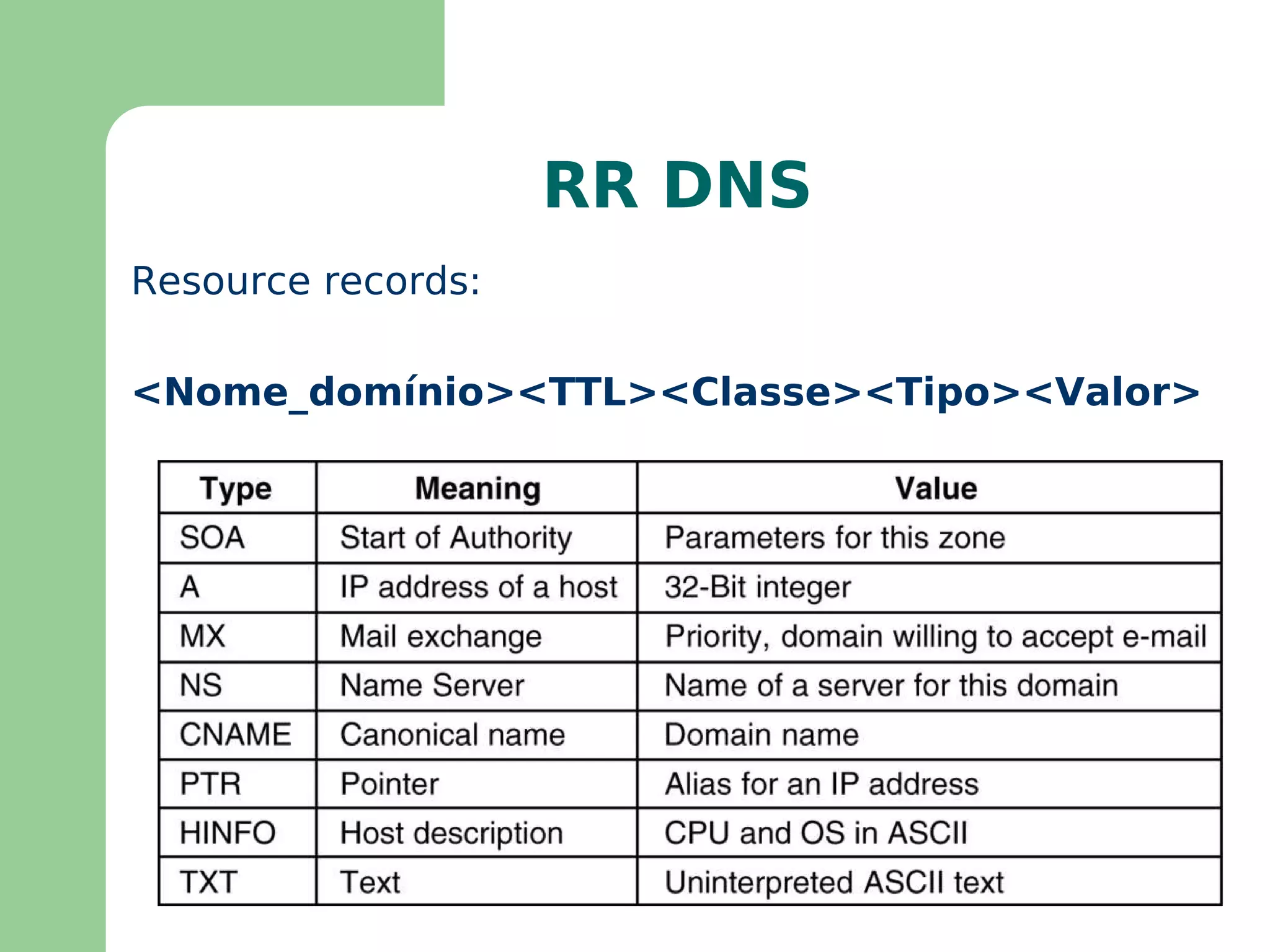

75. Resource records: <Nome_domínio><TTL><Classe><Tipo><Valor> RR DNS

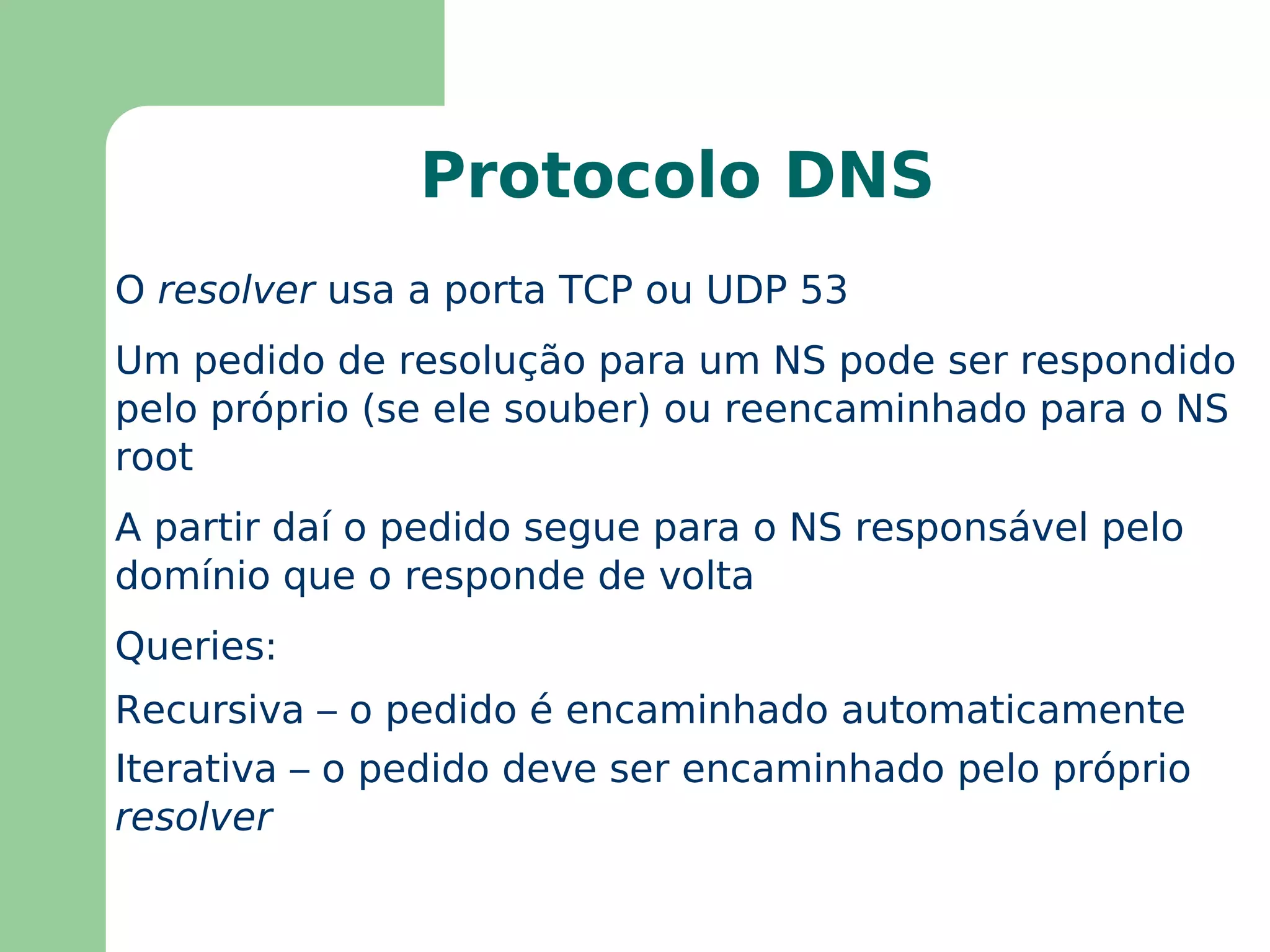

76. O resolver usa a porta TCP ou UDP 53

77. Um pedido de resolução para um NS pode ser respondido pelo próprio (se ele souber) ou reencaminhado para o NS root

78. A partir daí o pedido segue para o NS responsável pelo domínio que o responde de volta

79. Queries: Recursiva – o pedido é encaminhado automaticamente

80. Iterativa – o pedido deve ser encaminhado pelo próprio resolver Protocolo DNS

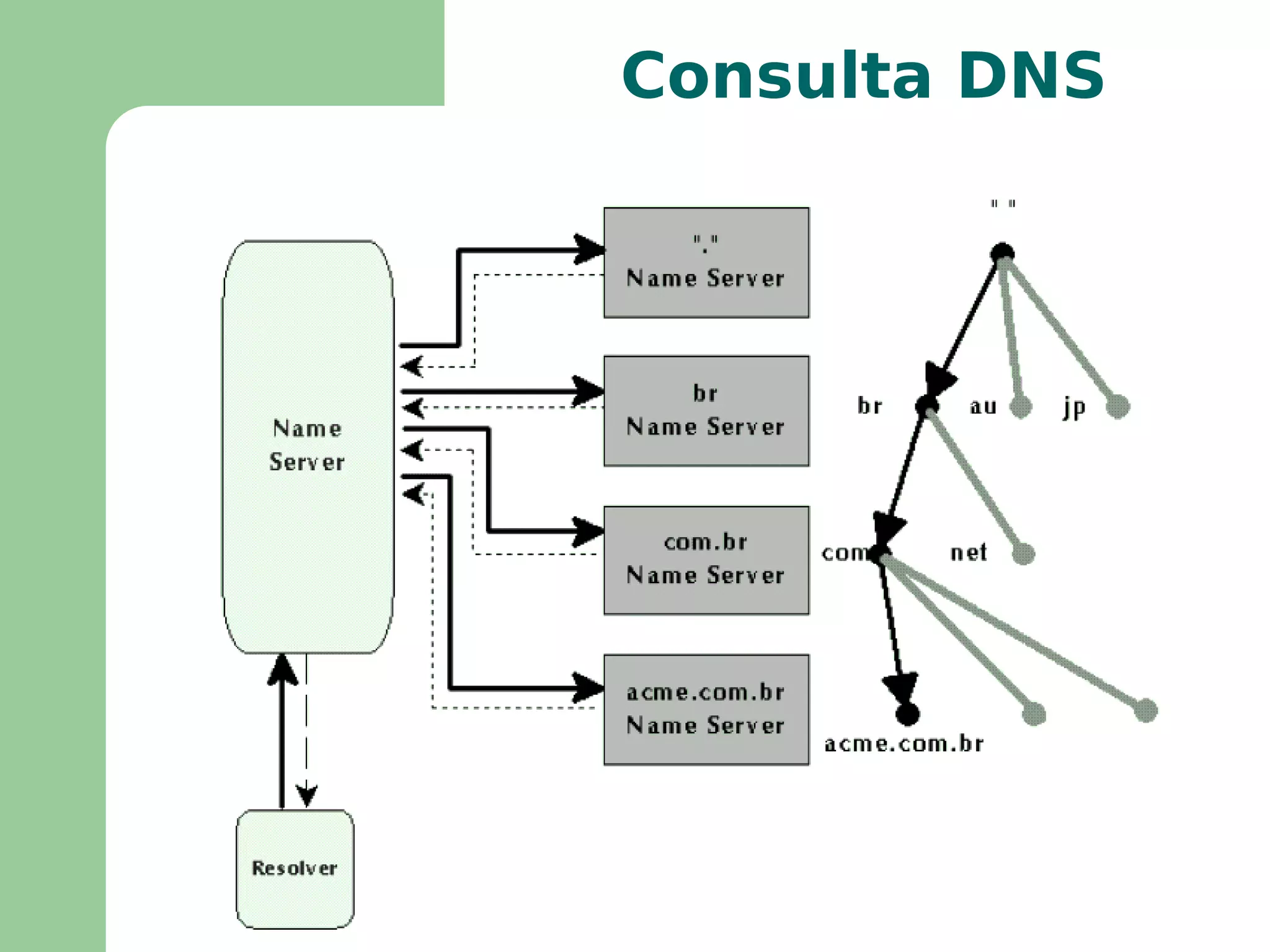

81. Consulta DNS

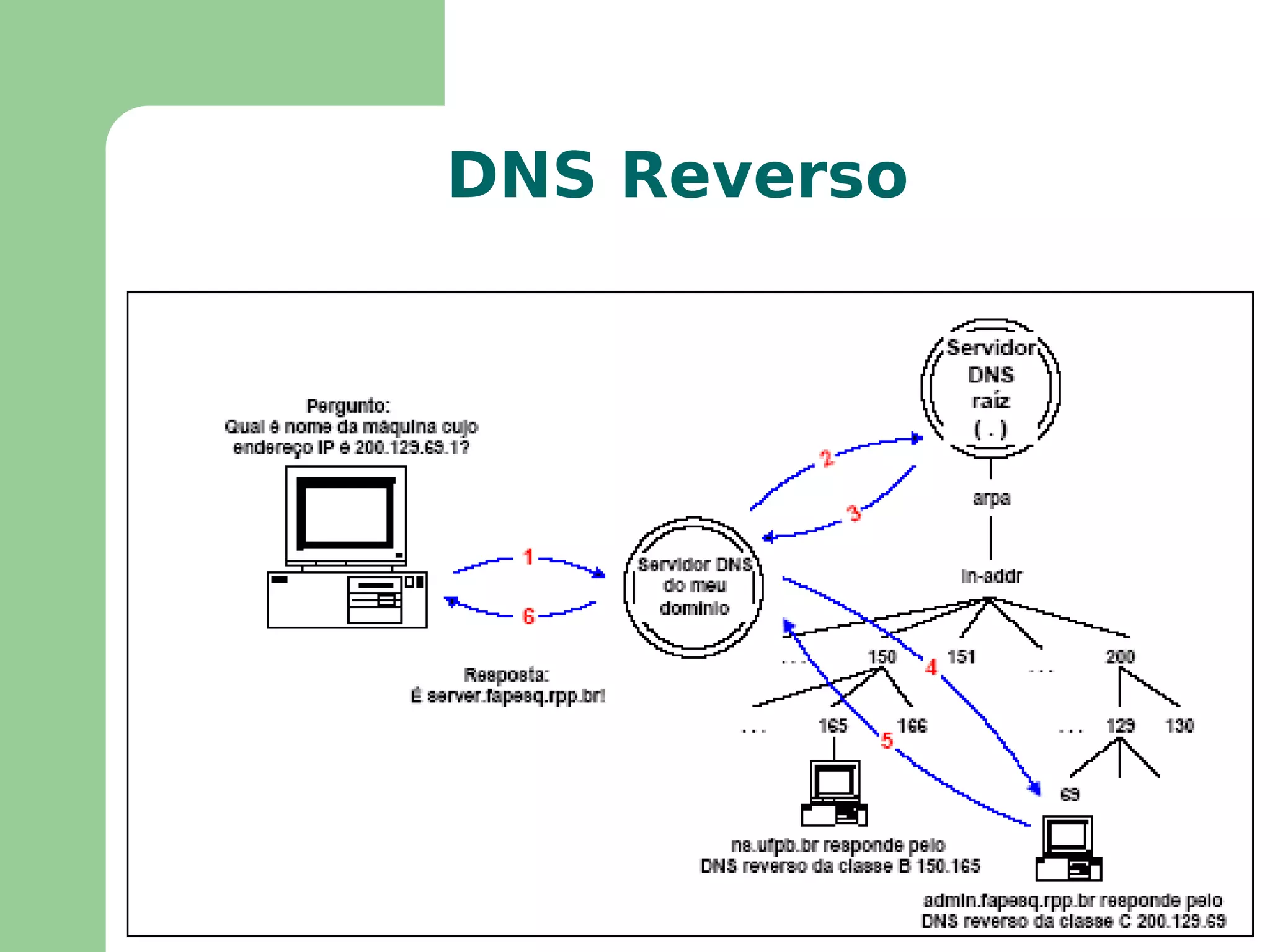

82. DNS Reverso

83. WWW - World Wide Web Conceito proposto por Tim Berners-Lee in 1989

84. Idéia: compartilhamento de informações através de um sistema hiper-texto distribuído

85. O sistema é composto de navegadores ( browsers ) clientes de servidores WWW que contém a informação a ser coletada

86. Protótipo desenvolvido em 1991

87. O primeiro browser gráfico ( Mosaic ) desenvolvido por Mark Andreessen

88. Utilizam um protocolos de nível de aplicação chamado HTTP ( Hyper Text Transfer Protocol ) para receber arquivos com conteúdo de informação

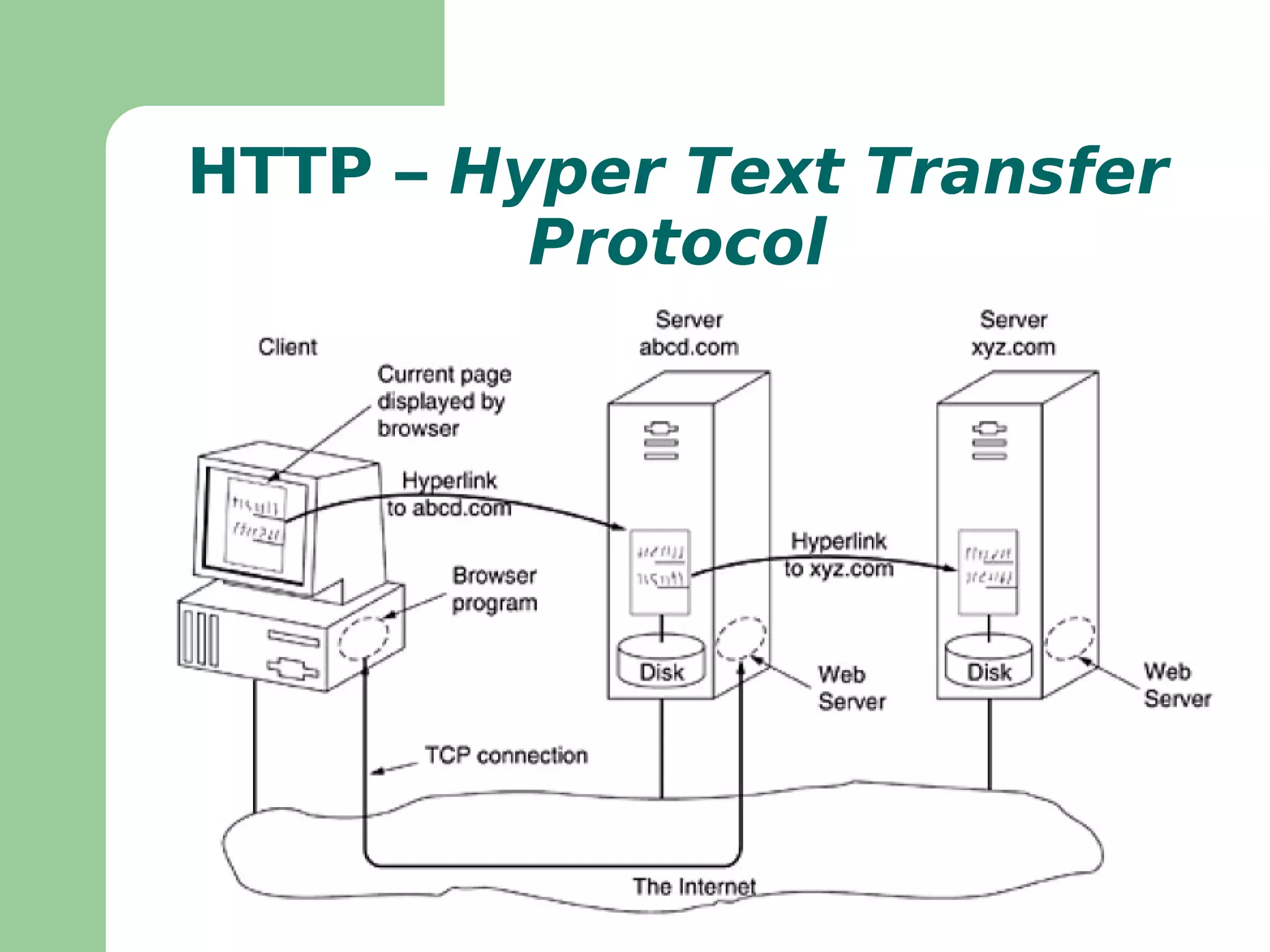

89. HTTP – Hyper Text Transfer Protocol

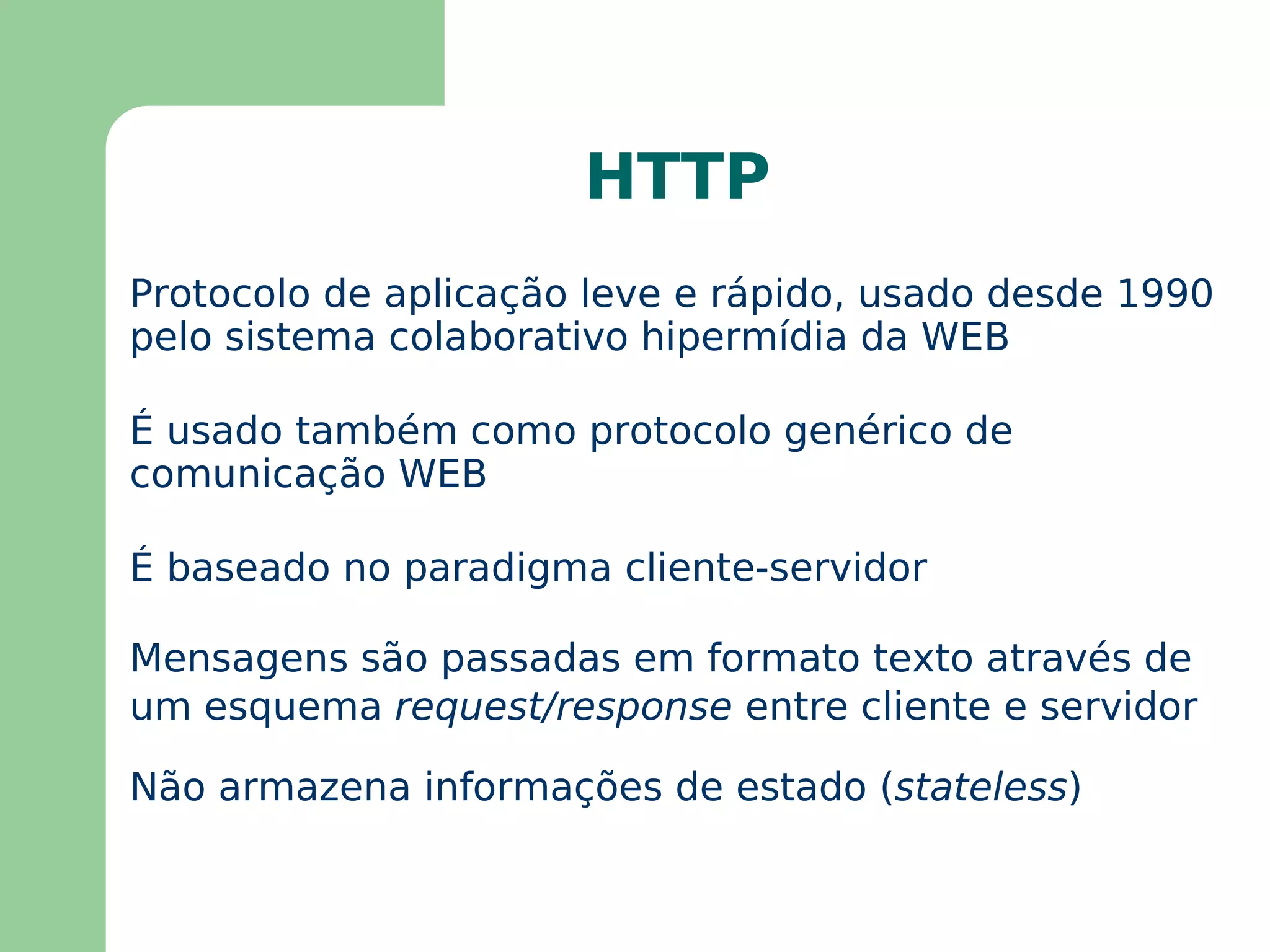

90. HTTP Protocolo de aplicação leve e rápido, usado desde 1990 pelo sistema colaborativo hipermídia da WEB

91. É usado também como protocolo genérico de comunicação WEB

92. É baseado no paradigma cliente-servidor

93. Mensagens são passadas em formato texto através de um esquema request/response entre cliente e servidor

94. Não armazena informações de estado ( stateless )

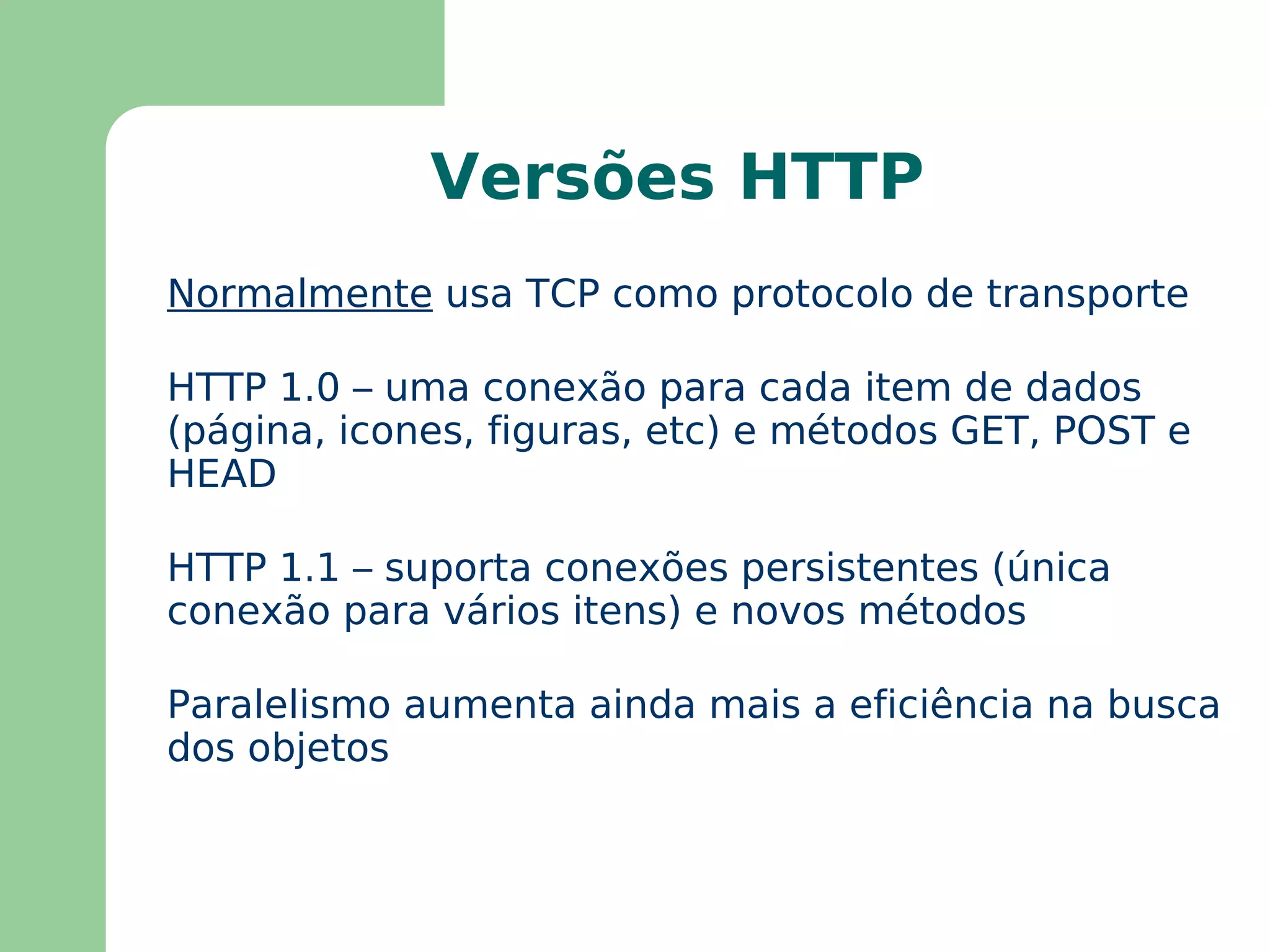

95. Versões HTTP Normalmente usa TCP como protocolo de transporte HTTP 1.0 – uma conexão para cada item de dados (página, icones, figuras, etc) e métodos GET, POST e HEAD HTTP 1.1 – suporta conexões persistentes (única conexão para vários itens) e novos métodos Paralelismo aumenta ainda mais a eficiência na busca dos objetos

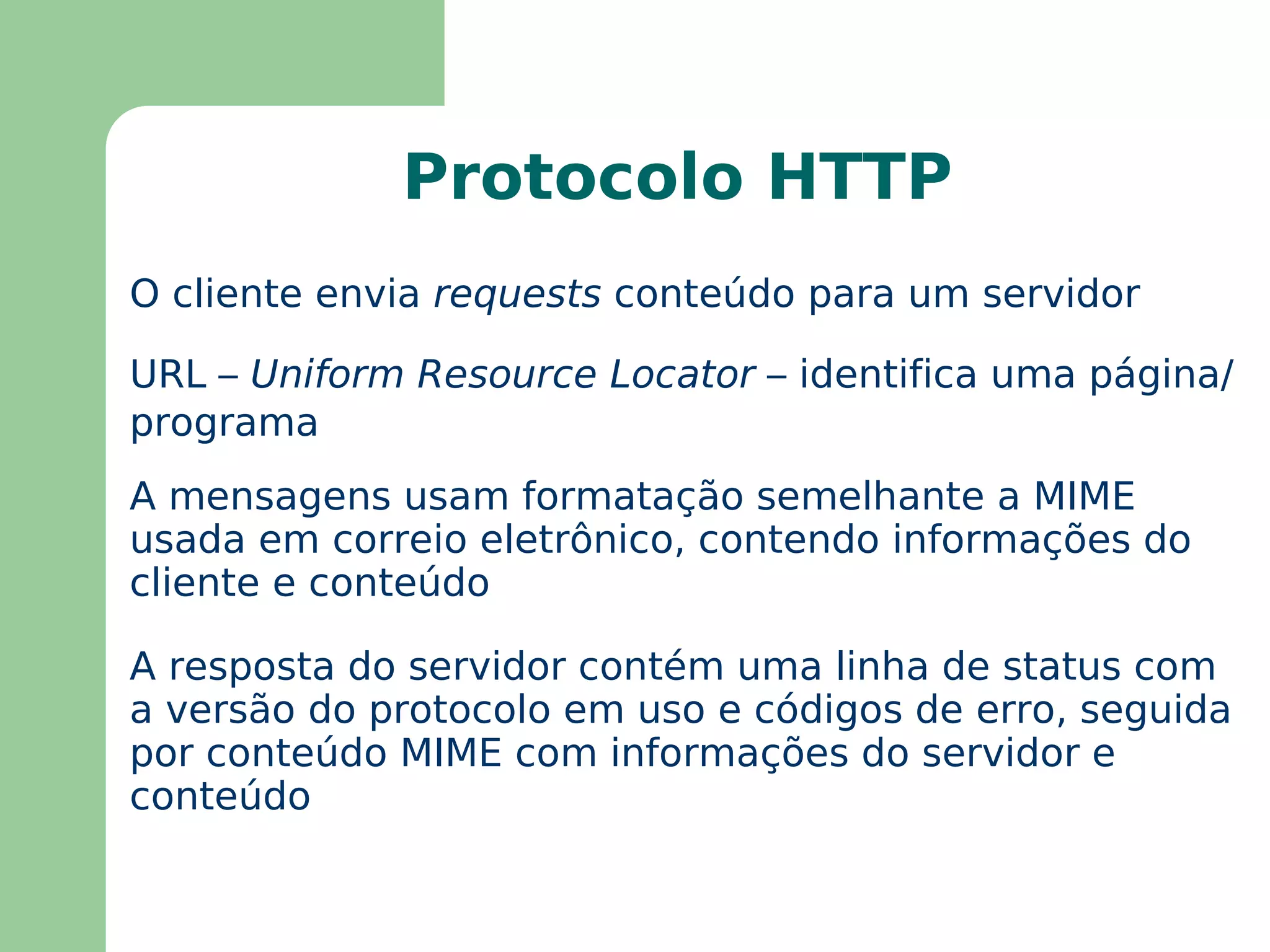

96. Protocolo HTTP O cliente envia requests conteúdo para um servidor

97. URL – Uniform Resource Locator – identifica uma página/programa

98. A mensagens usam formatação semelhante a MIME usada em correio eletrônico, contendo informações do cliente e conteúdo

99. A resposta do servidor contém uma linha de status com a versão do protocolo em uso e códigos de erro, seguida por conteúdo MIME com informações do servidor e conteúdo

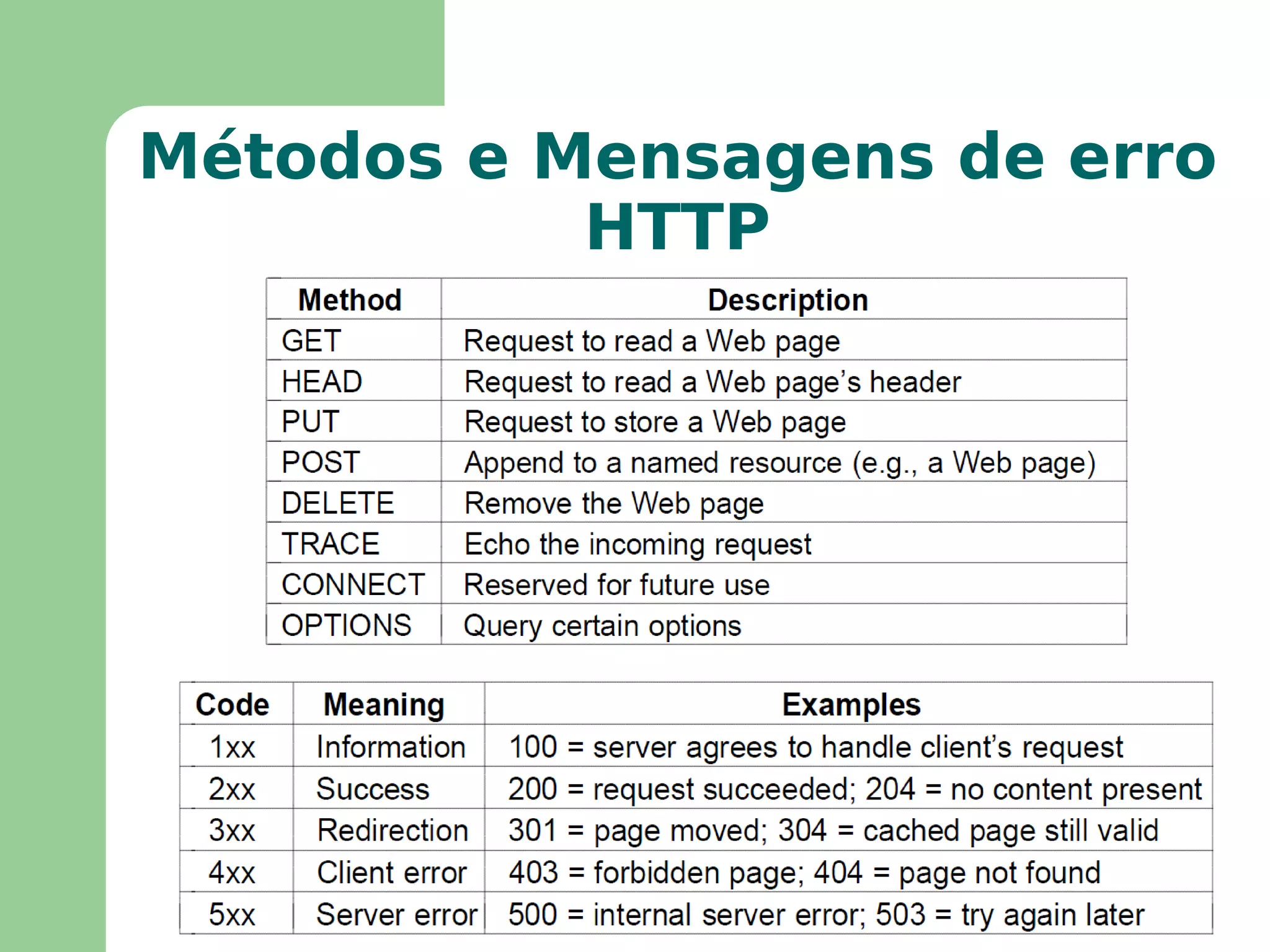

100. Métodos e Mensagens de erro HTTP

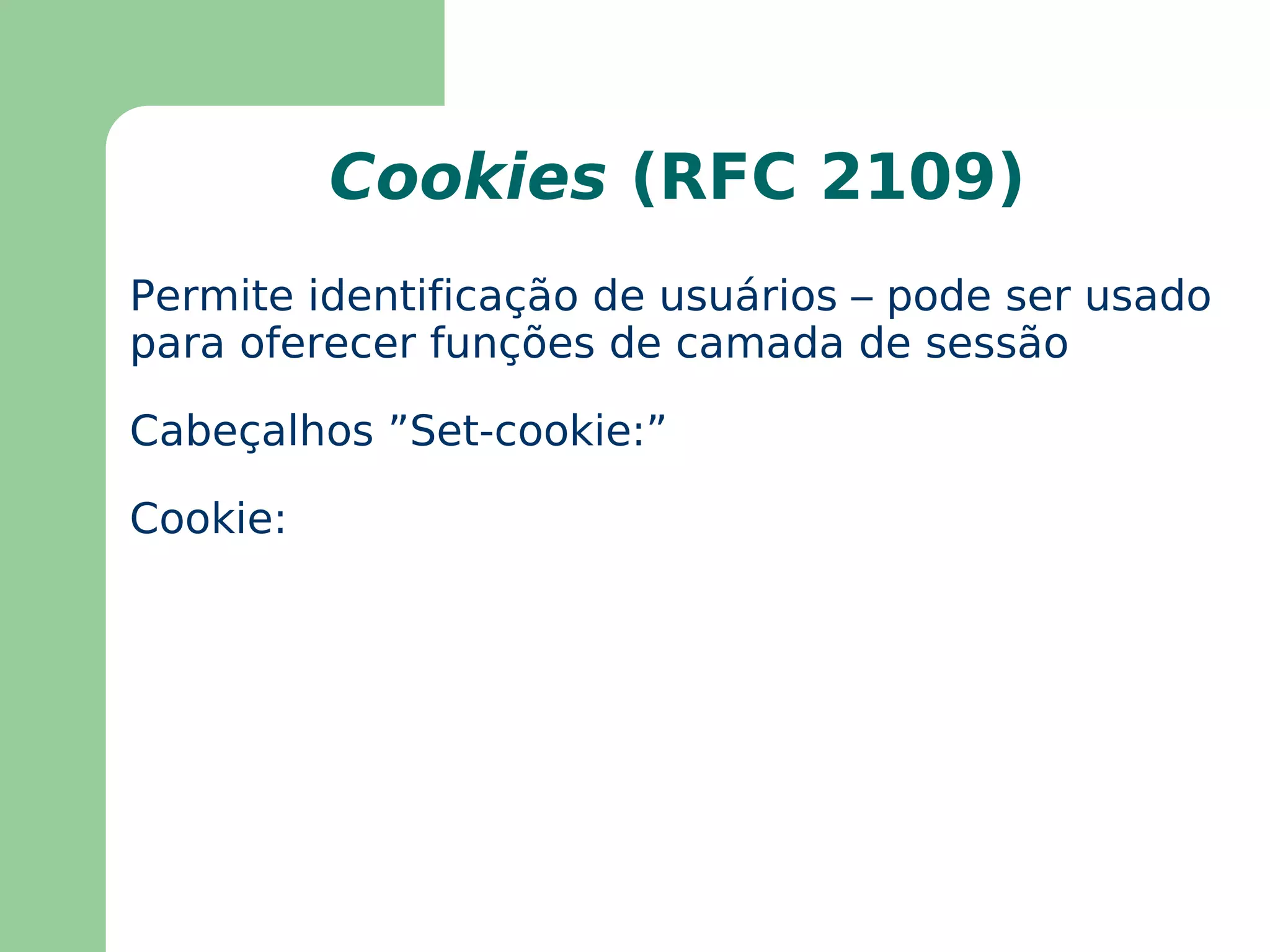

101. Cookies (RFC 2109) Permite identificação de usuários – pode ser usado para oferecer funções de camada de sessão

102. Cabeçalhos ”Set-cookie:”

103. Cookie:

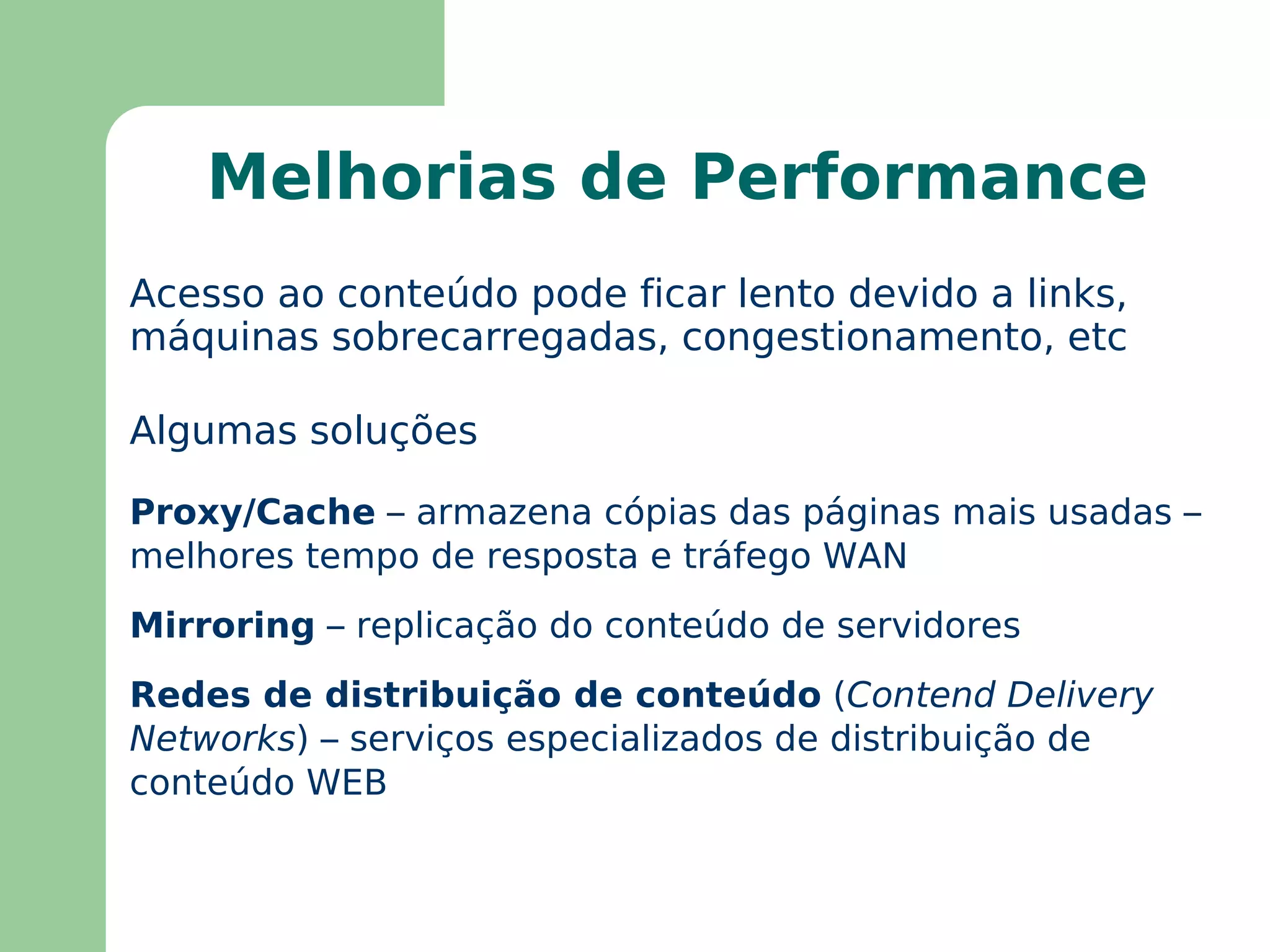

104. Melhorias de Performance Acesso ao conteúdo pode ficar lento devido a links, máquinas sobrecarregadas, congestionamento, etc

105. Algumas soluções Proxy/Cache – armazena cópias das páginas mais usadas – melhores tempo de resposta e tráfego WAN

106. Mirroring – replicação do conteúdo de servidores

107. Redes de distribuição de conteúdo ( Contend Delivery Networks ) – serviços especializados de distribuição de conteúdo WEB

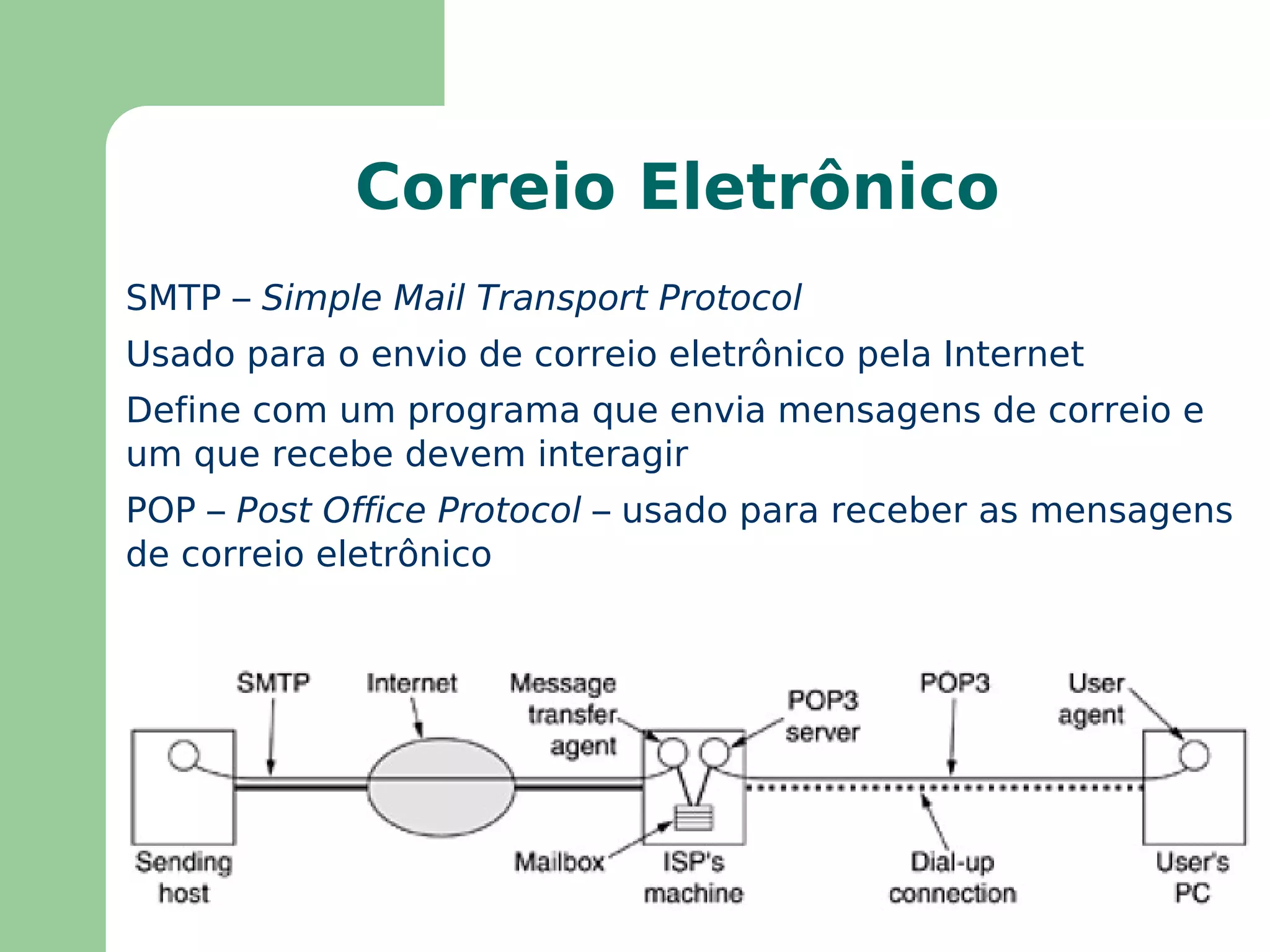

108. SMTP – Simple Mail Transport Protocol

109. Usado para o envio de correio eletrônico pela Internet

110. Define com um programa que envia mensagens de correio e um que recebe devem interagir

111. POP – Post Office Protocol – usado para receber as mensagens de correio eletrônico Correio Eletrônico

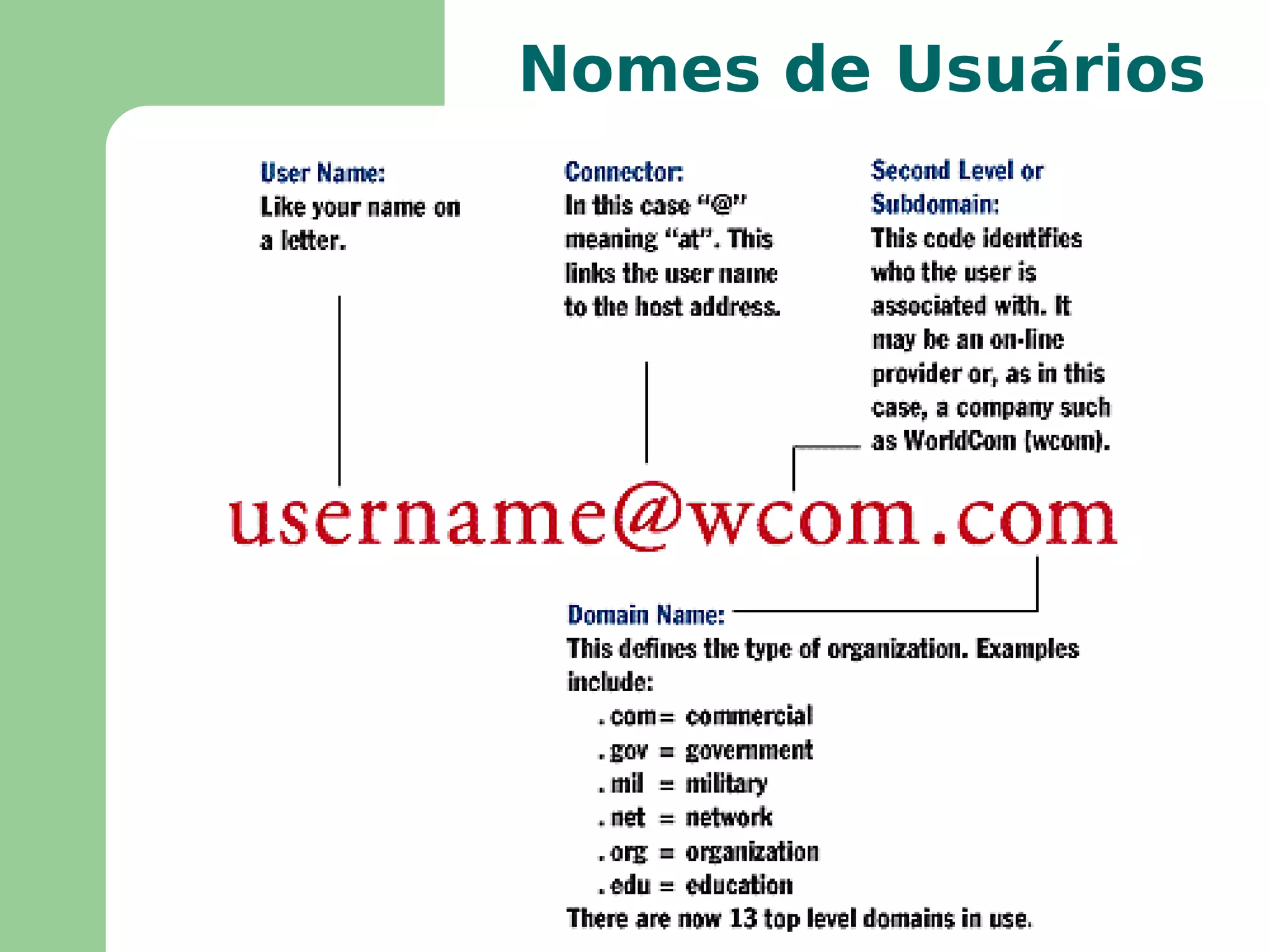

112. Nomes de Usuários

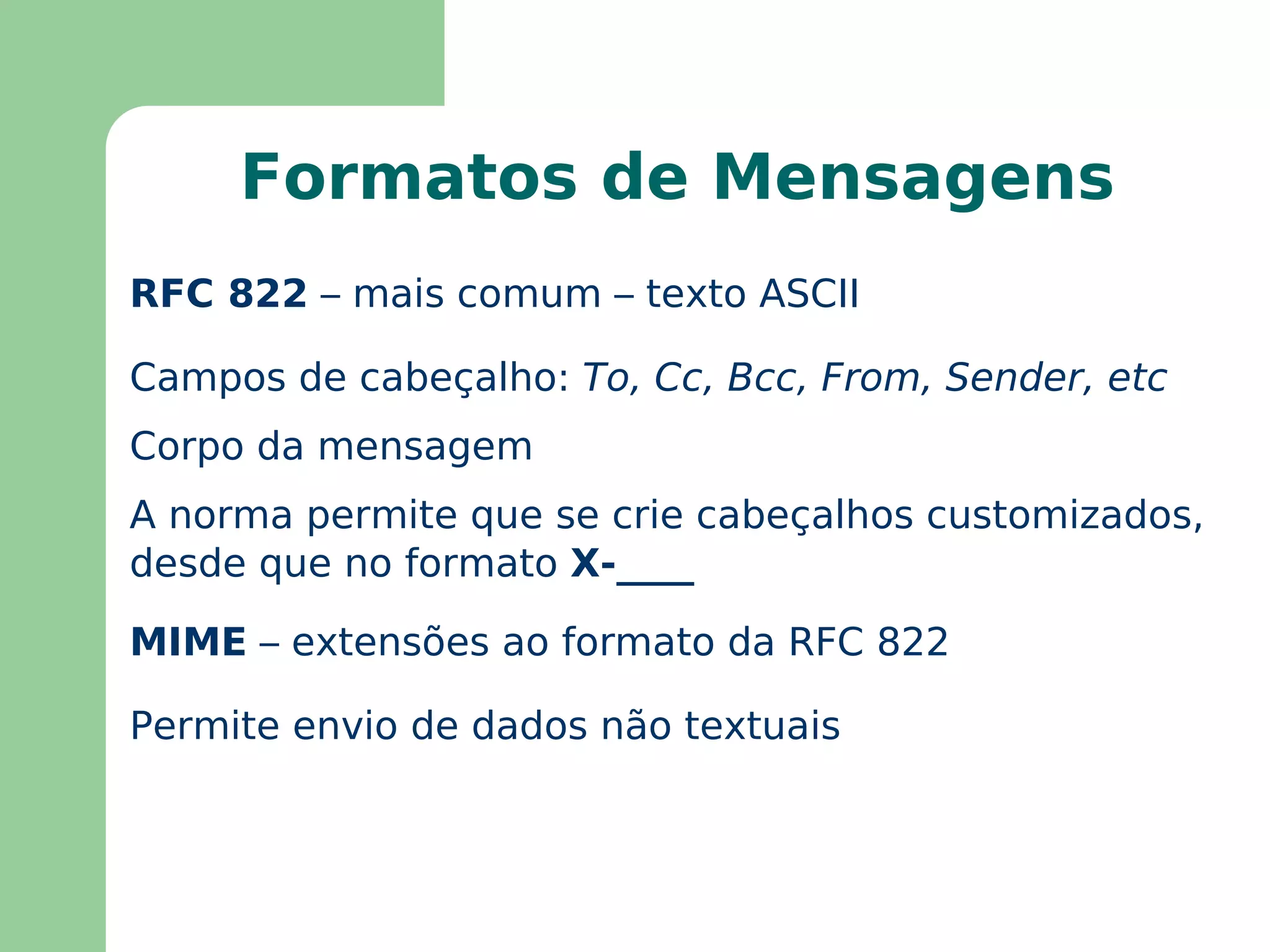

113. Formatos de Mensagens RFC 822 – mais comum – texto ASCII Campos de cabeçalho: To, Cc, Bcc, From, Sender, etc

114. Corpo da mensagem

115. A norma permite que se crie cabeçalhos customizados, desde que no formato X-____ MIME – extensões ao formato da RFC 822 Permite envio de dados não textuais
