2. O QUE É UMA
REDE?

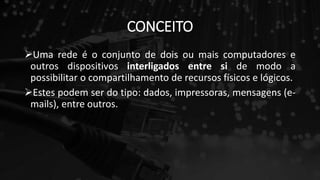

3. CONCEITO
Uma rede é o conjunto de dois ou mais computadores e
outros dispositivos interligados entre si de modo a
possibilitar o compartilhamento de recursos físicos e lógicos.
Estes podem ser do tipo: dados, impressoras, mensagens (e-
mails), entre outros.

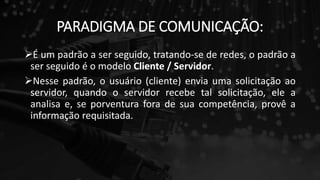

4. PARADIGMA DE COMUNICAÇÃO:
É um padrão a ser seguido, tratando-se de redes, o padrão a
ser seguido é o modelo Cliente / Servidor.

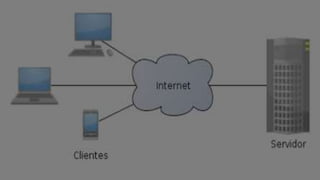

Nesse padrão, o usuário (cliente) envia uma solicitação ao
servidor, quando o servidor recebe tal solicitação, ele a
analisa e, se porventura fora de sua competência, provê a
informação requisitada.

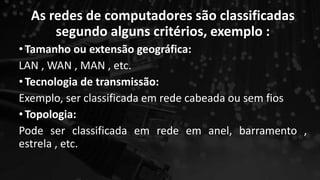

6. As redes de computadores são classificadas
segundo alguns critérios, exemplo :
•Tamanho ou extensão geográfica:
LAN , WAN , MAN , etc.
•Tecnologia de transmissão:
Exemplo, ser classificada em rede cabeada ou sem fios
•Topologia:
Pode ser classificada em rede em anel, barramento ,
estrela , etc.

7. DISPOSITIVOS DE
REDE

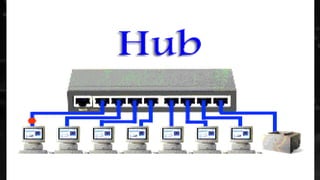

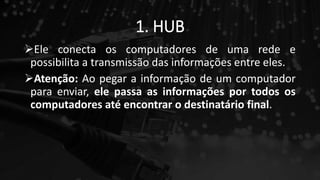

8. 1. HUB
Ele conecta os computadores de uma rede e
possibilita a transmissão das informações entre eles.
Atenção: Ao pegar a informação de um computador
para enviar, ele passa as informações por todos os
computadores até encontrar o destinatário final.

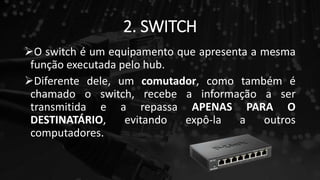

10. 2. SWITCH
O switch é um equipamento que apresenta a mesma
função executada pelo hub.
Diferente dele, um comutador, como também é
chamado o switch, recebe a informação a ser
transmitida e a repassa APENAS PARA O
DESTINATÁRIO, evitando expô-la a outros
computadores.

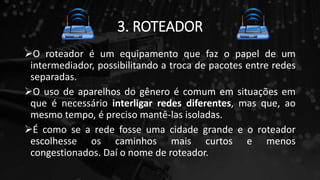

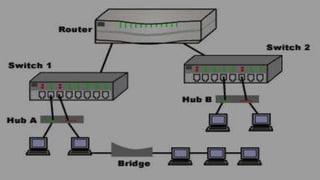

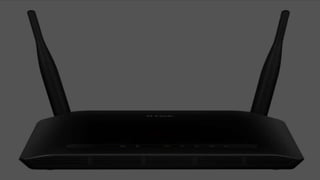

11. 3. ROTEADOR
O roteador é um equipamento que faz o papel de um
intermediador, possibilitando a troca de pacotes entre redes
separadas.
O uso de aparelhos do gênero é comum em situações em
que é necessário interligar redes diferentes, mas que, ao
mesmo tempo, é preciso mantê-las isoladas.
É como se a rede fosse uma cidade grande e o roteador
escolhesse os caminhos mais curtos e menos
congestionados. Daí o nome de roteador.

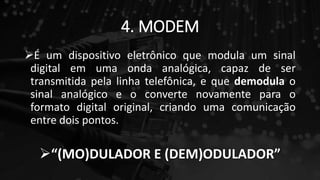

14. 4. MODEM
É um dispositivo eletrônico que modula um sinal
digital em uma onda analógica, capaz de ser
transmitida pela linha telefônica, e que demodula o
sinal analógico e o converte novamente para o
formato digital original, criando uma comunicação
entre dois pontos.
“(MO)DULADOR E (DEM)ODULADOR”

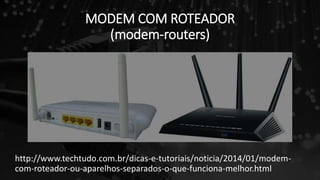

16. MODEM COM ROTEADOR
(modem-routers)
http://www.techtudo.com.br/dicas-e-tutoriais/noticia/2014/01/modem-
com-roteador-ou-aparelhos-separados-o-que-funciona-melhor.html

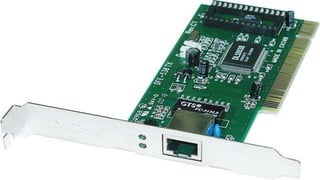

17. 5. PLACA DE REDE
É um dispositivo de hardware responsável pela
comunicação entre os computadores de uma
rede.

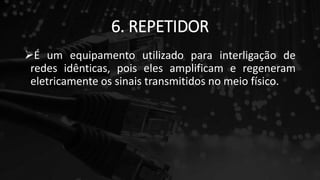

19. 6. REPETIDOR
É um equipamento utilizado para interligação de
redes idênticas, pois eles amplificam e regeneram
eletricamente os sinais transmitidos no meio físico.

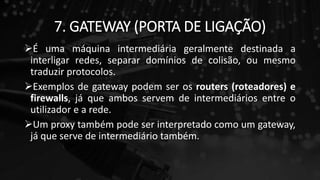

21. 7. GATEWAY (PORTA DE LIGAÇÃO)
É uma máquina intermediária geralmente destinada a
interligar redes, separar domínios de colisão, ou mesmo
traduzir protocolos.
Exemplos de gateway podem ser os routers (roteadores) e
firewalls, já que ambos servem de intermediários entre o
utilizador e a rede.
Um proxy também pode ser interpretado como um gateway,
já que serve de intermediário também.

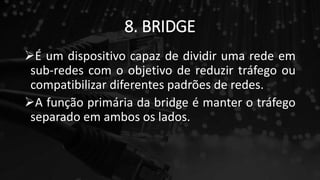

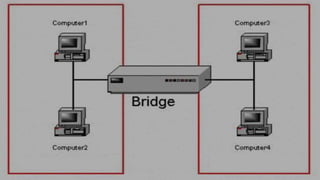

23. 8. BRIDGE
É um dispositivo capaz de dividir uma rede em
sub-redes com o objetivo de reduzir tráfego ou
compatibilizar diferentes padrões de redes.
A função primária da bridge é manter o tráfego
separado em ambos os lados.

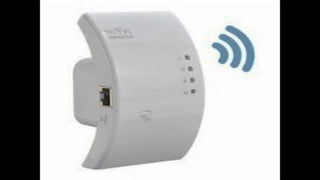

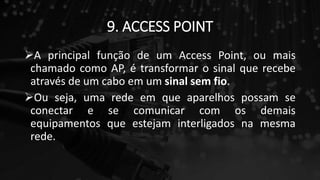

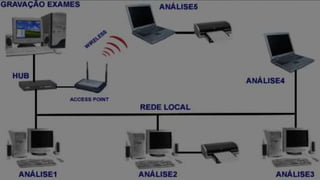

25. 9. ACCESS POINT
A principal função de um Access Point, ou mais
chamado como AP, é transformar o sinal que recebe
através de um cabo em um sinal sem fio.
Ou seja, uma rede em que aparelhos possam se
conectar e se comunicar com os demais
equipamentos que estejam interligados na mesma
rede.

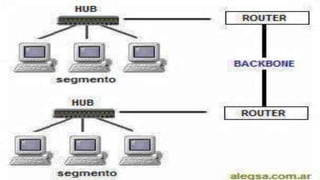

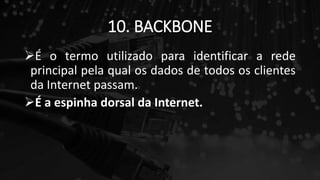

27. 10. BACKBONE
É o termo utilizado para identificar a rede
principal pela qual os dados de todos os clientes
da Internet passam.
É a espinha dorsal da Internet.

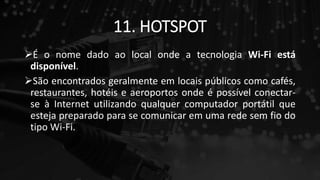

29. 11. HOTSPOT
É o nome dado ao local onde a tecnologia Wi-Fi está
disponível.
São encontrados geralmente em locais públicos como cafés,
restaurantes, hotéis e aeroportos onde é possível conectar-
se à Internet utilizando qualquer computador portátil que
esteja preparado para se comunicar em uma rede sem fio do
tipo Wi-Fi.

32. ATENÇÃO!!!
O local onde se instala um HOTSPOT deve ser
cuidadosamente analisado, pois quem controla o
HOTSPOT consegue ver o conteúdo dos outros
computadores conectados a rede.

33. TOPOLOGIA DE
REDES

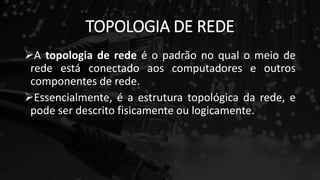

34. TOPOLOGIA DE REDE
A topologia de rede é o padrão no qual o meio de
rede está conectado aos computadores e outros
componentes de rede.
Essencialmente, é a estrutura topológica da rede, e
pode ser descrito fisicamente ou logicamente.

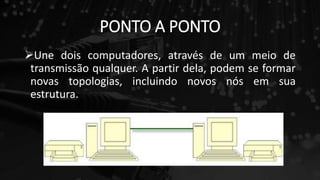

35. PONTO A PONTO
Une dois computadores, através de um meio de
transmissão qualquer. A partir dela, podem se formar
novas topologias, incluindo novos nós em sua
estrutura.

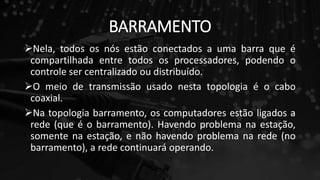

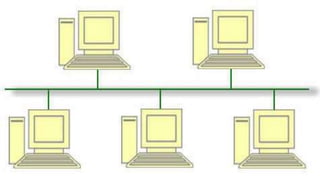

36. BARRAMENTO
Nela, todos os nós estão conectados a uma barra que é
compartilhada entre todos os processadores, podendo o
controle ser centralizado ou distribuído.
O meio de transmissão usado nesta topologia é o cabo
coaxial.
Na topologia barramento, os computadores estão ligados a
rede (que é o barramento). Havendo problema na estação,
somente na estação, e não havendo problema na rede (no
barramento), a rede continuará operando.

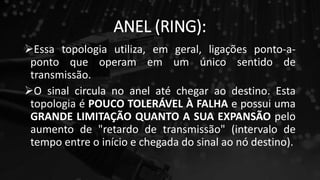

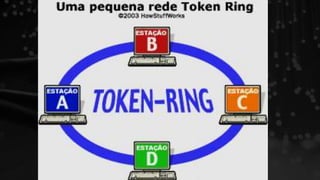

38. ANEL (RING):
Essa topologia utiliza, em geral, ligações ponto-a-
ponto que operam em um único sentido de
transmissão.
O sinal circula no anel até chegar ao destino. Esta
topologia é POUCO TOLERÁVEL À FALHA e possui uma
GRANDE LIMITAÇÃO QUANTO A SUA EXPANSÃO pelo
aumento de "retardo de transmissão" (intervalo de
tempo entre o início e chegada do sinal ao nó destino).

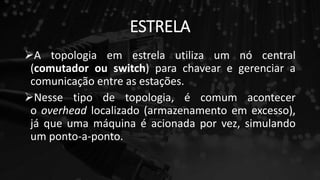

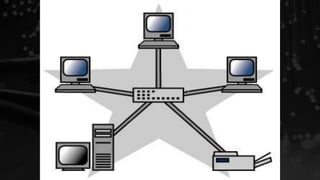

40. ESTRELA
A topologia em estrela utiliza um nó central
(comutador ou switch) para chavear e gerenciar a
comunicação entre as estações.
Nesse tipo de topologia, é comum acontecer
o overhead localizado (armazenamento em excesso),
já que uma máquina é acionada por vez, simulando
um ponto-a-ponto.

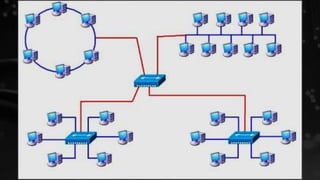

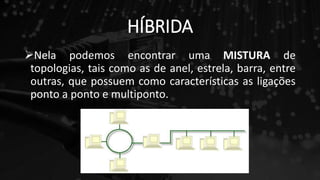

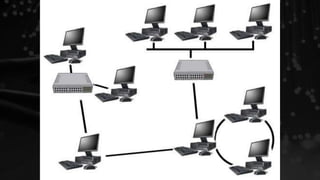

42. HÍBRIDA
Nela podemos encontrar uma MISTURA de
topologias, tais como as de anel, estrela, barra, entre
outras, que possuem como características as ligações
ponto a ponto e multiponto.

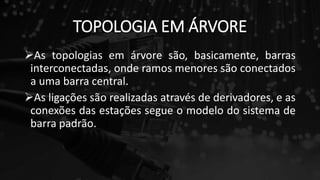

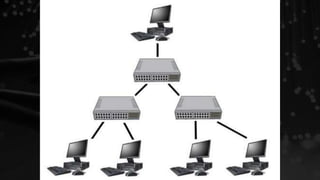

45. TOPOLOGIA EM ÁRVORE
As topologias em árvore são, basicamente, barras
interconectadas, onde ramos menores são conectados
a uma barra central.
As ligações são realizadas através de derivadores, e as
conexões das estações segue o modelo do sistema de
barra padrão.

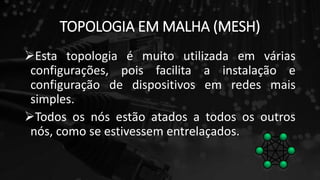

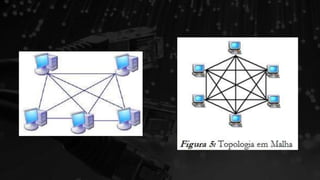

47. TOPOLOGIA EM MALHA (MESH)
Esta topologia é muito utilizada em várias
configurações, pois facilita a instalação e
configuração de dispositivos em redes mais
simples.
Todos os nós estão atados a todos os outros
nós, como se estivessem entrelaçados.

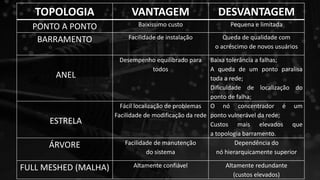

49. TOPOLOGIA VANTAGEM DESVANTAGEM
PONTO A PONTO Baixíssimo custo Pequena e limitada
BARRAMENTO Facilidade de instalação Queda de qualidade com
o acréscimo de novos usuários
ANEL
Desempenho equilibrado para
todos
Baixa tolerância a falhas;
A queda de um ponto paralisa
toda a rede;
Dificuldade de localização do
ponto de falha;
ESTRELA
Fácil localização de problemas
Facilidade de modificação da rede
O nó concentrador é um
ponto vulnerável da rede;
Custos mais elevados que
a topologia barramento.
ÁRVORE Facilidade de manutenção
do sistema
Dependência do
nó hierarquicamente superior
FULL MESHED (MALHA) Altamente confiável Altamente redundante
(custos elevados)

50. EXTENSÃO GEOGRÁFICA
DE REDES

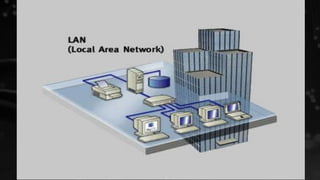

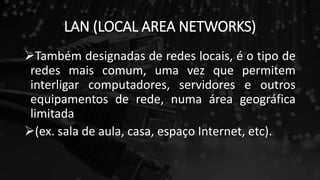

51. LAN (LOCAL AREA NETWORKS)
Também designadas de redes locais, é o tipo de
redes mais comum, uma vez que permitem
interligar computadores, servidores e outros
equipamentos de rede, numa área geográfica
limitada
(ex. sala de aula, casa, espaço Internet, etc).

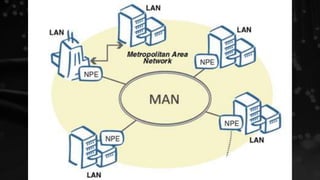

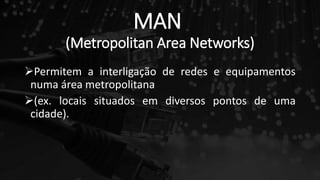

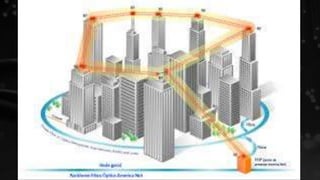

53. MAN
(Metropolitan Area Networks)
Permitem a interligação de redes e equipamentos
numa área metropolitana
(ex. locais situados em diversos pontos de uma
cidade).

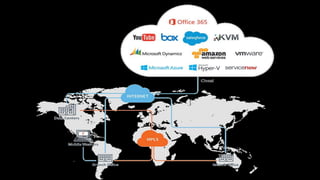

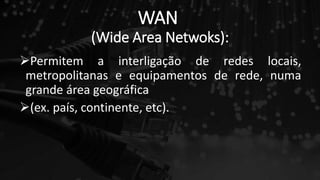

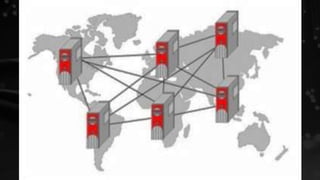

56. WAN
(Wide Area Netwoks):
Permitem a interligação de redes locais,
metropolitanas e equipamentos de rede, numa
grande área geográfica
(ex. país, continente, etc).

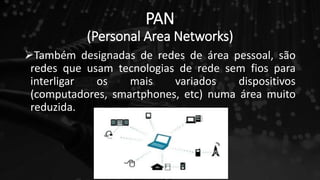

59. PAN
(Personal Area Networks)
Também designadas de redes de área pessoal, são
redes que usam tecnologias de rede sem fios para
interligar os mais variados dispositivos
(computadores, smartphones, etc) numa área muito
reduzida.

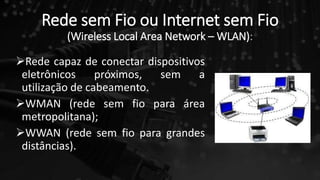

60. Rede sem Fio ou Internet sem Fio
(Wireless Local Area Network – WLAN):
Rede capaz de conectar dispositivos
eletrônicos próximos, sem a
utilização de cabeamento.
WMAN (rede sem fio para área
metropolitana);
WWAN (rede sem fio para grandes
distâncias).

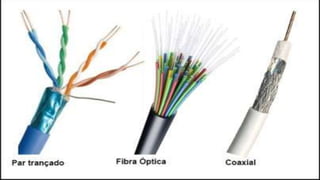

62. CABOS

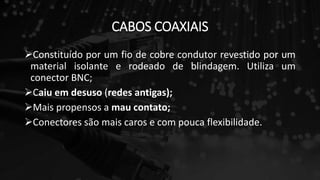

63. CABOS COAXIAIS
Constituído por um fio de cobre condutor revestido por um
material isolante e rodeado de blindagem. Utiliza um
conector BNC;
Caiu em desuso (redes antigas);
Mais propensos a mau contato;
Conectores são mais caros e com pouca flexibilidade.

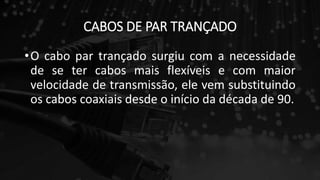

64. CABOS DE PAR TRANÇADO
•O cabo par trançado surgiu com a necessidade
de se ter cabos mais flexíveis e com maior
velocidade de transmissão, ele vem substituindo
os cabos coaxiais desde o início da década de 90.

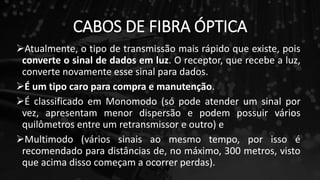

65. CABOS DE FIBRA ÓPTICA
Atualmente, o tipo de transmissão mais rápido que existe, pois
converte o sinal de dados em luz. O receptor, que recebe a luz,
converte novamente esse sinal para dados.
É um tipo caro para compra e manutenção.
É classificado em Monomodo (só pode atender um sinal por
vez, apresentam menor dispersão e podem possuir vários
quilômetros entre um retransmissor e outro) e
Multimodo (vários sinais ao mesmo tempo, por isso é
recomendado para distâncias de, no máximo, 300 metros, visto
que acima disso começam a ocorrer perdas).

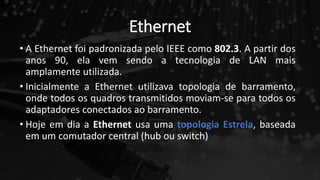

67. Ethernet
• A Ethernet foi padronizada pelo IEEE como 802.3. A partir dos
anos 90, ela vem sendo a tecnologia de LAN mais
amplamente utilizada.
• Inicialmente a Ethernet utilizava topologia de barramento,
onde todos os quadros transmitidos moviam-se para todos os
adaptadores conectados ao barramento.
• Hoje em dia a Ethernet usa uma topologia Estrela, baseada
em um comutador central (hub ou switch)

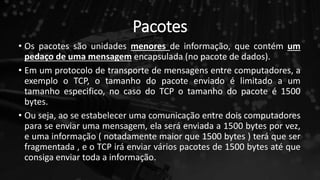

68. Pacotes
• Os pacotes são unidades menores de informação, que contém um
pedaço de uma mensagem encapsulada (no pacote de dados).
• Em um protocolo de transporte de mensagens entre computadores, a
exemplo o TCP, o tamanho do pacote enviado é limitado a um
tamanho especifico, no caso do TCP o tamanho do pacote é 1500
bytes.
• Ou seja, ao se estabelecer uma comunicação entre dois computadores
para se enviar uma mensagem, ela será enviada a 1500 bytes por vez,
e uma informação ( notadamente maior que 1500 bytes ) terá que ser
fragmentada , e o TCP irá enviar vários pacotes de 1500 bytes até que
consiga enviar toda a informação.

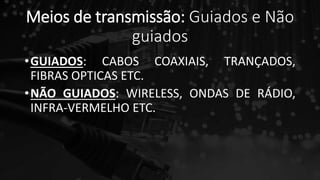

70. Meios de transmissão: Guiados e Não
guiados
•GUIADOS: CABOS COAXIAIS, TRANÇADOS,
FIBRAS OPTICAS ETC.
•NÃO GUIADOS: WIRELESS, ONDAS DE RÁDIO,
INFRA-VERMELHO ETC.
