Roteadores e roteamento
Luciano Rodrigues da Silva

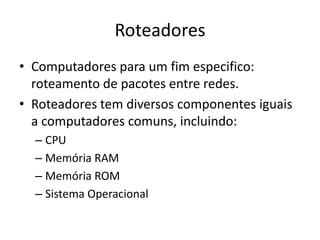

Roteadores
• Computadores para um fim especifico:
roteamento de pacotes entre redes.

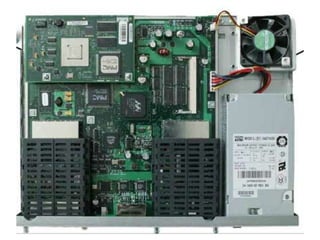

• Roteadores tem diversos componentes iguais
a computadores comuns, incluindo:
– CPU
– Memória RAM
– Memória ROM
– Sistema Operacional

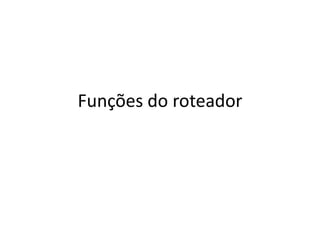

Funções do roteador
Interligar redes
• Roteadores geralmente tem várias interfaces de
rede, onde cada uma estará interligada a uma
rede diferente.
• É o roteador que repassa pacotes entre essas
redes, por isso, geralmente o roteador é
considerado o centro da rede.
• Geralmente, redes locais usam interface
Ethernet, enquanto as redes de longa distancia
são interligadas por conexões seriais, de fibra
óptica, etc.
Determinar o melhor caminho
• Como interligam redes, os roteadores tem a
tarefa de decidir qual o melhor caminho para
transmitir um pacote, de forma que ele
chegue ao seu destino da forma mais rápida
possível.
• Para isso, roteadores utilizam uma tabela de
roteamento, que lhe diz qual o melhor
caminho para enviar um pacote.

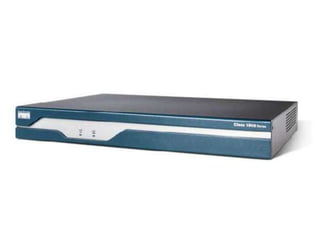

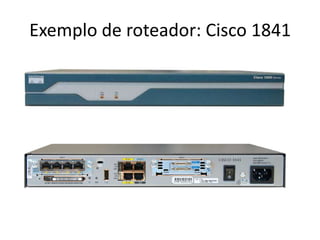

Exemplo de roteador: Cisco 1841

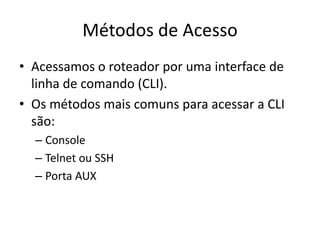

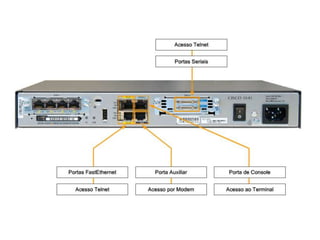

Métodos de Acesso
• Acessamos o roteador por uma interface de
linha de comando (CLI).
• Os métodos mais comuns para acessar a CLI
são:
– Console
– Telnet ou SSH
– Porta AUX

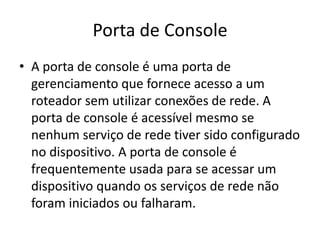

Porta de Console
• A porta de console é uma porta de
gerenciamento que fornece acesso a um
roteador sem utilizar conexões de rede. A
porta de console é acessível mesmo se
nenhum serviço de rede tiver sido configurado
no dispositivo. A porta de console é
frequentemente usada para se acessar um
dispositivo quando os serviços de rede não
foram iniciados ou falharam.

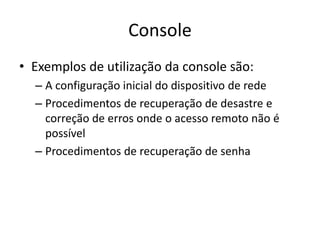

Console
• Exemplos de utilização da console são:
– A configuração inicial do dispositivo de rede
– Procedimentos de recuperação de desastre e
correção de erros onde o acesso remoto não é
possível
– Procedimentos de recuperação de senha

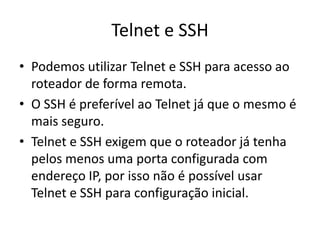

Telnet e SSH
• Podemos utilizar Telnet e SSH para acesso ao
roteador de forma remota.
• O SSH é preferível ao Telnet já que o mesmo é
mais seguro.
• Telnet e SSH exigem que o roteador já tenha
pelos menos uma porta configurada com
endereço IP, por isso não é possível usar
Telnet e SSH para configuração inicial.
Porta AUX
• Permite que se utiliza uma conexão dial-up
para conexão ao roteador.
• Preferível utilizar a porta de console a porta
AUX
Arquivos de Configuração
• Existem dois arquivos de configuração no
roteador: startup-config e running-config
• startup-config é o arquivo que salvo na
NVRAM com todas as configurações do
roteador.
• running-config é o arquivo executado em
memória RAM de onde o roteador lê qualquer
informação durante a sua execução.

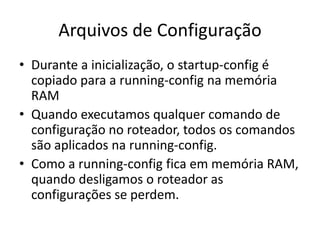

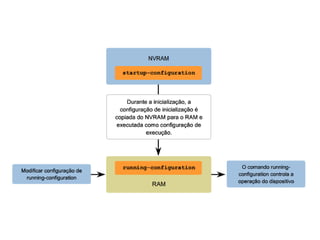

Arquivos de Configuração
• Durante a inicialização, o startup-config é
copiado para a running-config na memória
RAM
• Quando executamos qualquer comando de
configuração no roteador, todos os comandos
são aplicados na running-config.
• Como a running-config fica em memória RAM,
quando desligamos o roteador as
configurações se perdem.

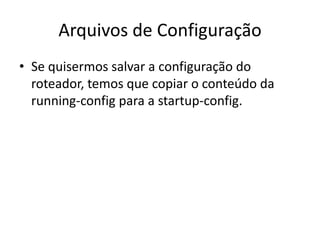

Arquivos de Configuração
• Se quisermos salvar a configuração do
roteador, temos que copiar o conteúdo da
running-config para a startup-config.

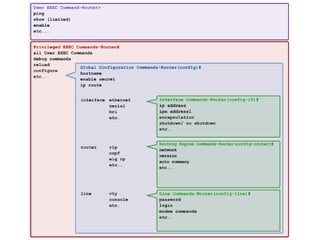

Modos de execução do IOS
• No IOS, temos modos de execução para
tarefas especificas.
• Modos de execução são como se tivéssemos
usuários diferentes que podem fazer
determinados tipos de configuração.
• Determinadas configurações só são possíveis
se estivermos no modo correto.

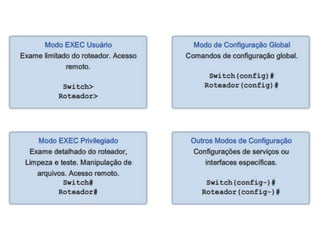

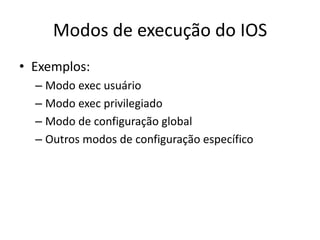

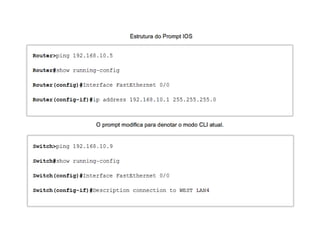

Modos de execução do IOS
• Exemplos:
– Modo exec usuário
– Modo exec privilegiado
– Modo de configuração global
– Outros modos de configuração específico

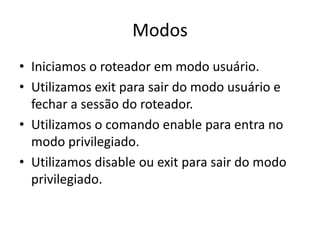

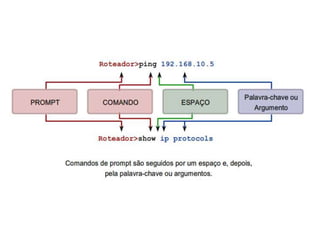

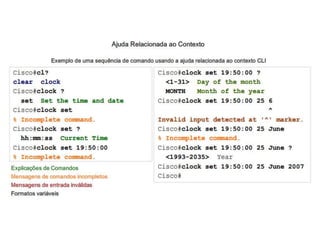

Modos
• Iniciamos o roteador em modo usuário.
• Utilizamos exit para sair do modo usuário e
fechar a sessão do roteador.
• Utilizamos o comando enable para entra no
modo privilegiado.
• Utilizamos disable ou exit para sair do modo
privilegiado.

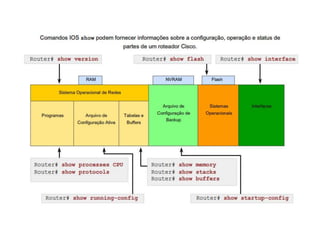

IOS

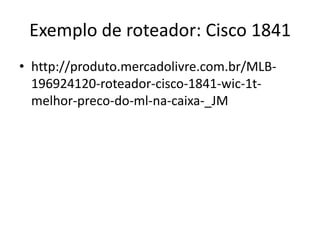

Exemplo de roteador: Cisco 1841
• http://produto.mercadolivre.com.br/MLB-
196924120-roteador-cisco-1841-wic-1t-
melhor-preco-do-ml-na-caixa-_JM
