1. Redes de Computadores
Fábio Eliseu – GRSIP1013B
1

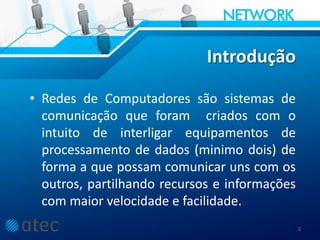

2. Introdução
• Redes de Computadores são sistemas de
comunicação que foram criados com o
intuito de interligar equipamentos de
processamento de dados (minimo dois) de
forma a que possam comunicar uns com os
outros, partilhando recursos e informações
com maior velocidade e facilidade.
2

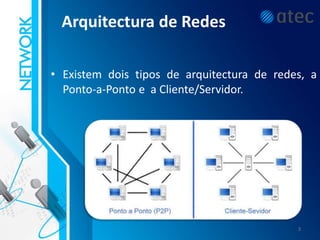

3. Arquitectura de Redes
• Existem dois tipos de arquitectura de redes, a
Ponto-a-Ponto e a Cliente/Servidor.
3

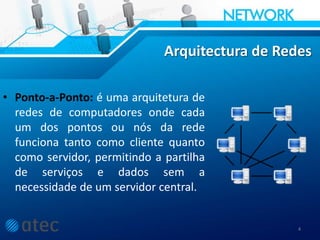

4. Arquitectura de Redes
• Ponto-a-Ponto: é uma arquitetura de
redes de computadores onde cada
um dos pontos ou nós da rede
funciona tanto como cliente quanto
como servidor, permitindo a partilha
de serviços e dados sem a
necessidade de um servidor central.
4

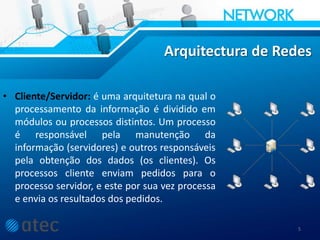

5. Arquitectura de Redes
• Cliente/Servidor: é uma arquitetura na qual o
processamento da informação é dividido em
módulos ou processos distintos. Um processo
é responsável pela manutenção da
informação (servidores) e outros responsáveis
pela obtenção dos dados (os clientes). Os
processos cliente enviam pedidos para o
processo servidor, e este por sua vez processa
e envia os resultados dos pedidos.
5

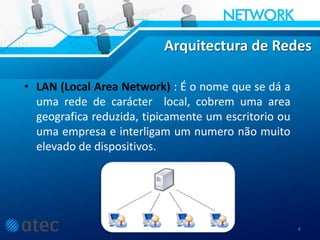

6. Arquitectura de Redes
• LAN (Local Area Network) : É o nome que se dá a
uma rede de carácter local, cobrem uma area
geografica reduzida, tipicamente um escritorio ou
uma empresa e interligam um numero não muito
elevado de dispositivos.
6

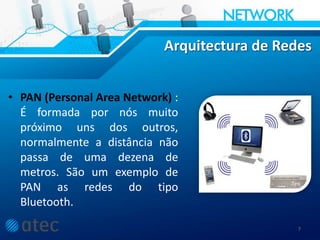

7. Arquitectura de Redes
• PAN (Personal Area Network) :
É formada por nós muito
próximo uns dos outros,
normalmente a distância não
passa de uma dezena de
metros. São um exemplo de
PAN as redes do tipo
Bluetooth.
7

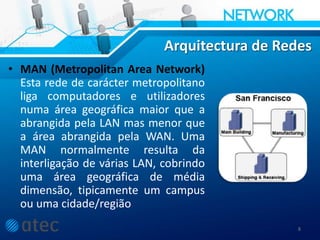

8. Arquitectura de Redes
• MAN (Metropolitan Area Network)
Esta rede de carácter metropolitano
liga computadores e utilizadores
numa área geográfica maior que a
abrangida pela LAN mas menor que
a área abrangida pela WAN. Uma
MAN normalmente resulta da
interligação de várias LAN, cobrindo
uma área geográfica de média
dimensão, tipicamente um campus
ou uma cidade/região
8

9. Arquitectura de Redes
• WAN (Wide Area Network) : A
Wide Area Network, ou Rede
de Longa Distância, vai um
pouco além da MAN e
consegue abranger uma área
maior, como um país ou até
mesmo um continente.
9

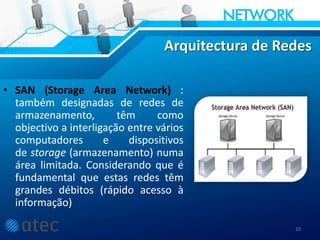

10. Arquitectura de Redes
• SAN (Storage Area Network) :
também designadas de redes de
armazenamento, têm como
objectivo a interligação entre vários
computadores e dispositivos
de storage (armazenamento) numa
área limitada. Considerando que é
fundamental que estas redes têm
grandes débitos (rápido acesso à
informação)
10

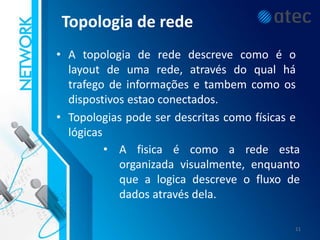

11. Topologia de rede
• A topologia de rede descreve como é o
layout de uma rede, através do qual há
trafego de informações e tambem como os
dispostivos estao conectados.
• Topologias pode ser descritas como físicas e
lógicas
• A fisica é como a rede esta
organizada visualmente, enquanto
que a logica descreve o fluxo de
dados através dela.
11

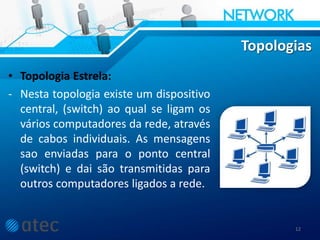

12. Topologias
• Topologia Estrela:
- Nesta topologia existe um dispositivo
central, (switch) ao qual se ligam os
vários computadores da rede, através
de cabos individuais. As mensagens
sao enviadas para o ponto central
(switch) e dai são transmitidas para
outros computadores ligados a rede.
12

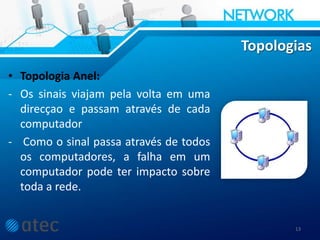

13. Topologias
• Topologia Anel:
- Os sinais viajam pela volta em uma
direcçao e passam através de cada
computador
- Como o sinal passa através de todos
os computadores, a falha em um
computador pode ter impacto sobre
toda a rede.
13

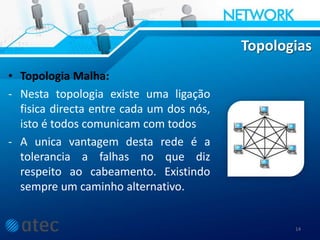

14. Topologias
• Topologia Malha:
- Nesta topologia existe uma ligação
fisica directa entre cada um dos nós,
isto é todos comunicam com todos
- A unica vantagem desta rede é a
tolerancia a falhas no que diz
respeito ao cabeamento. Existindo
sempre um caminho alternativo.
14

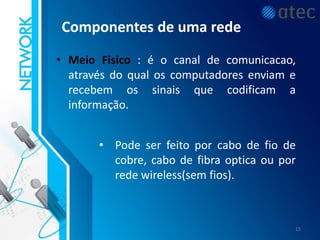

15. Componentes de uma rede
• Meio Fisico : é o canal de comunicacao,
através do qual os computadores enviam e
recebem os sinais que codificam a
informação.
• Pode ser feito por cabo de fio de
cobre, cabo de fibra optica ou por
rede wireless(sem fios).
15

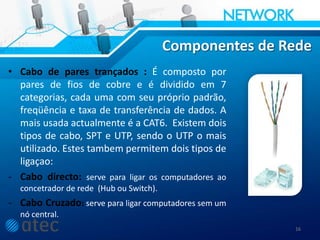

16. Componentes de Rede
• Cabo de pares trançados : É composto por
pares de fios de cobre e é dividido em 7
categorias, cada uma com seu próprio padrão,
freqüência e taxa de transferência de dados. A
mais usada actualmente é a CAT6. Existem dois
tipos de cabo, SPT e UTP, sendo o UTP o mais
utilizado. Estes tambem permitem dois tipos de
ligaçao:
- Cabo directo: serve para ligar os computadores ao
concetrador de rede (Hub ou Switch).
- Cabo Cruzado: serve para ligar computadores sem um
nó central.
16

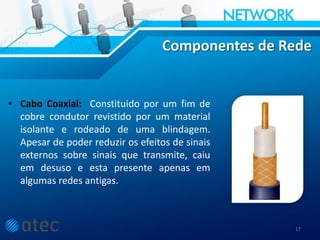

17. Componentes de Rede
• Cabo Coaxial: Constituido por um fim de
cobre condutor revistido por um material
isolante e rodeado de uma blindagem.
Apesar de poder reduzir os efeitos de sinais
externos sobre sinais que transmite, caiu
em desuso e esta presente apenas em
algumas redes antigas.
17

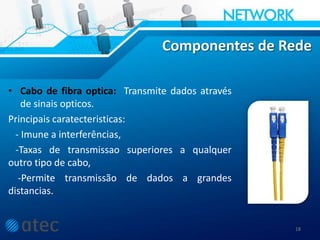

18. Componentes de Rede
• Cabo de fibra optica: Transmite dados através
de sinais opticos.
Principais caratecteristicas:
- Imune a interferências,
-Taxas de transmissao superiores a qualquer
outro tipo de cabo,
-Permite transmissão de dados a grandes
distancias.
18

19. Componentes de Rede
• Placa de Rede: É um dispositivo responsavel pela
comunicação entre os computadores de uma rede. É
o hardware que permite aos computadores
conversarem entre si através da rede.
19

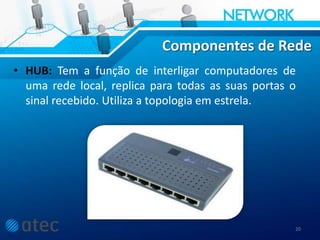

20. Componentes de Rede
• HUB: Tem a função de interligar computadores de
uma rede local, replica para todas as suas portas o
sinal recebido. Utiliza a topologia em estrela.
20

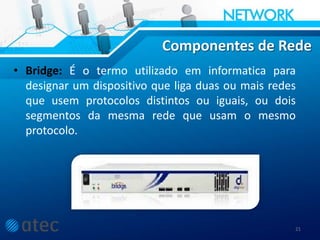

21. Componentes de Rede
• Bridge: É o termo utilizado em informatica para
designar um dispositivo que liga duas ou mais redes
que usem protocolos distintos ou iguais, ou dois
segmentos da mesma rede que usam o mesmo
protocolo.
21

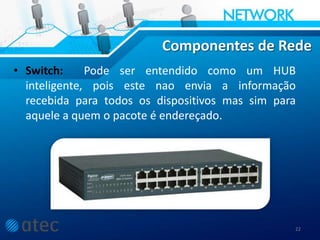

22. Componentes de Rede
• Switch: Pode ser entendido como um HUB
inteligente, pois este nao envia a informação
recebida para todos os dispositivos mas sim para
aquele a quem o pacote é endereçado.
22

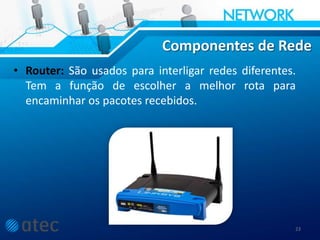

23. Componentes de Rede
• Router: São usados para interligar redes diferentes.
Tem a função de escolher a melhor rota para
encaminhar os pacotes recebidos.
23

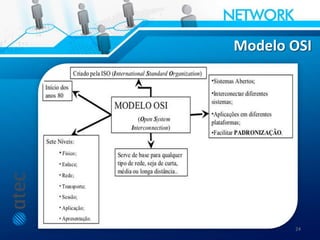

24. Modelo OSI
24

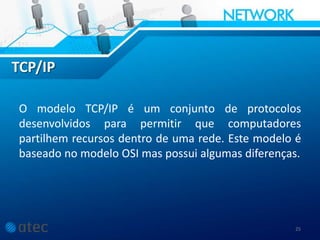

25. TCP/IP
25
O modelo TCP/IP é um conjunto de protocolos
desenvolvidos para permitir que computadores
partilhem recursos dentro de uma rede. Este modelo é
baseado no modelo OSI mas possui algumas diferenças.

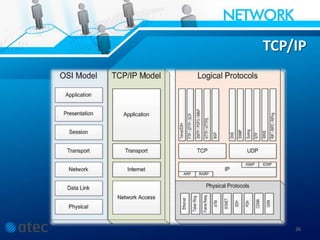

26. TCP/IP
26

27. • Pode ser feito por cabo de fio de
cobre, cabo de fibra optica ou por
rede wireless(sem fios).
27

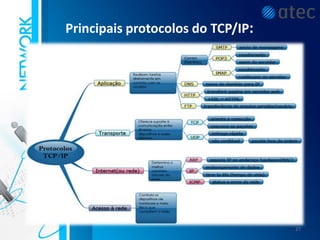

Principais protocolos do TCP/IP:

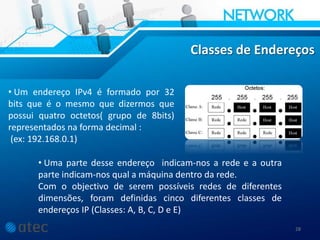

28. 28
Classes de Endereços
• Um endereço IPv4 é formado por 32
bits que é o mesmo que dizermos que
possui quatro octetos( grupo de 8bits)
representados na forma decimal :
(ex: 192.168.0.1)
• Uma parte desse endereço indicam-nos a rede e a outra
parte indicam-nos qual a máquina dentro da rede.
Com o objectivo de serem possíveis redes de diferentes
dimensões, foram definidas cinco diferentes classes de
endereços IP (Classes: A, B, C, D e E)

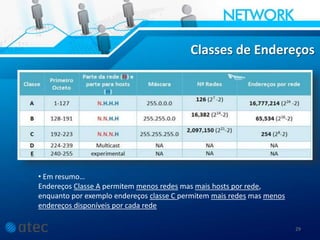

29. 29
Classes de Endereços
• Em resumo…
Endereços Classe A permitem menos redes mas mais hosts por rede,
enquanto por exemplo endereços classe C permitem mais redes mas menos
endereços disponíveis por cada rede

30. 30
