1. MODELO DE
CAMADAS TCP/IP
Evandro Júnior
www.evandrojunior.pro.br

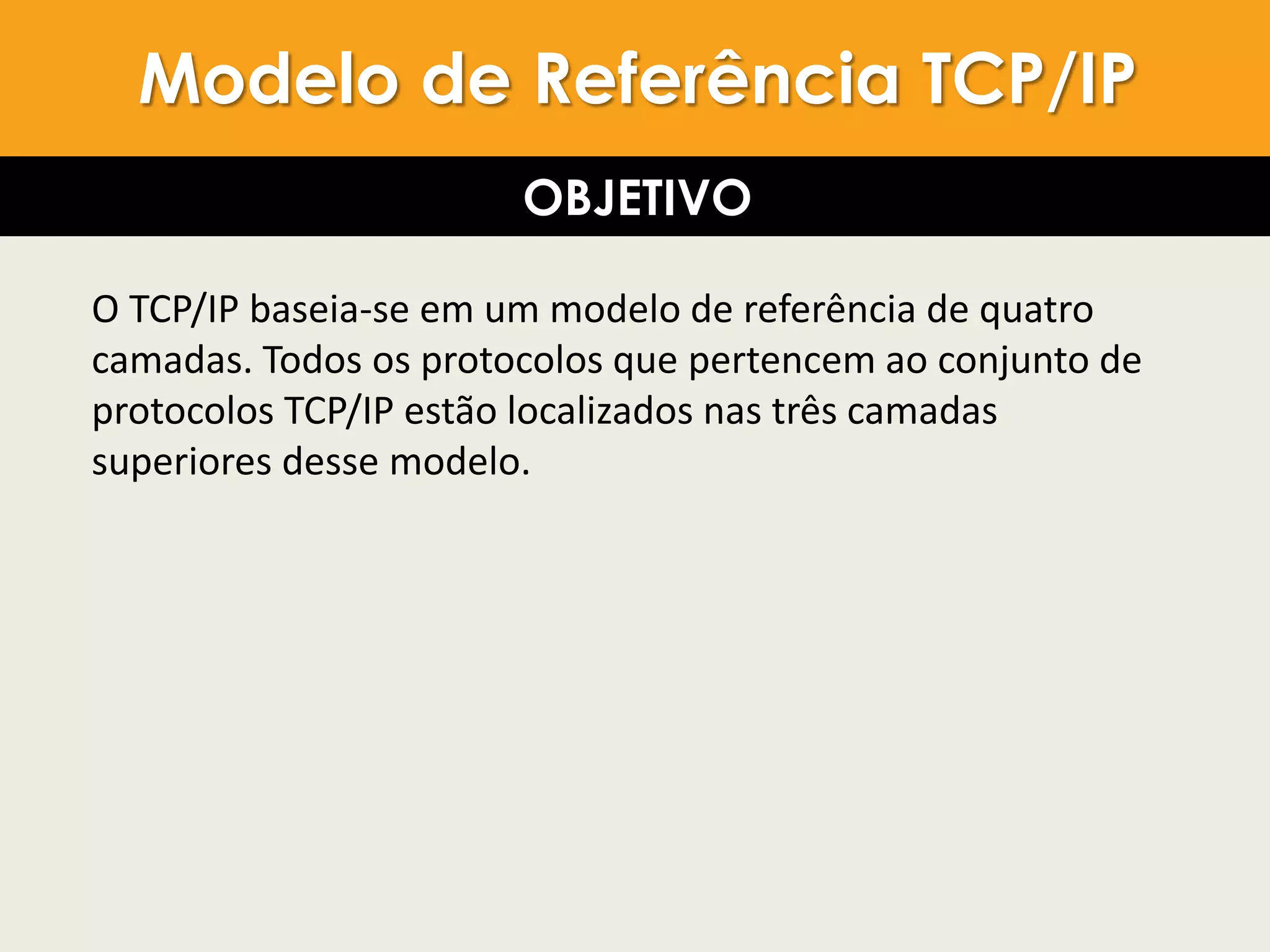

2. O TCP/IP baseia-se em um modelo de referência de quatro
camadas. Todos os protocolos que pertencem ao conjunto de
protocolos TCP/IP estão localizados nas três camadas
superiores desse modelo.
Modelo de Referência TCP/IP
OBJETIVO

3. Aplicação
Transporte
Inter-Rede
Interface de
Rede

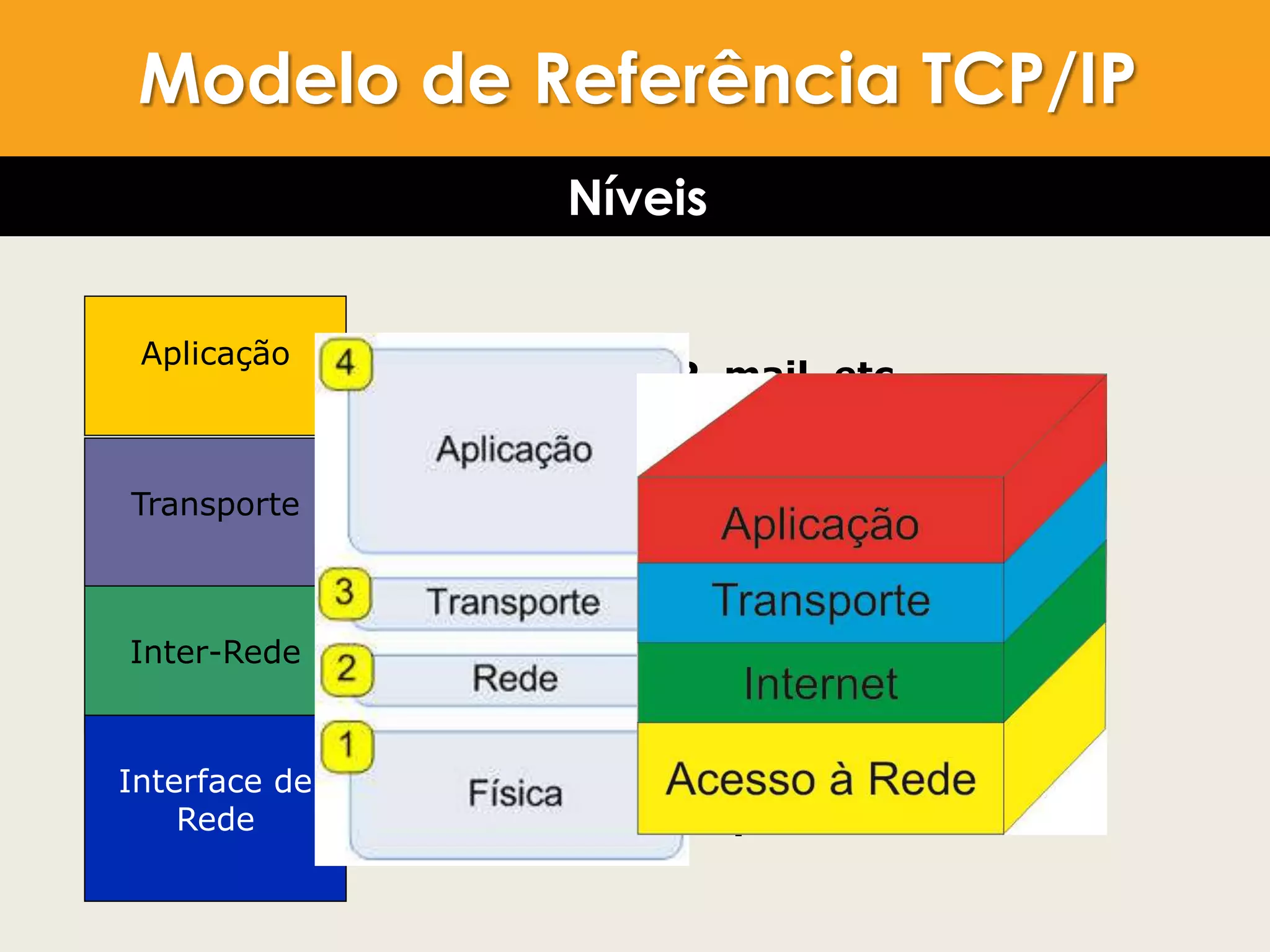

Telnet, FTP, mail, etc
TCP, UDP
IP, ICMP, IGMP
Device Driver e placa de rede
Modelo de Referência TCP/IPModelo de Referência TCP/IP
Níveis

4. Aplicação
Transporte
Inter-Rede
Interface de
Rede
Modelo de Referência TCP/IP

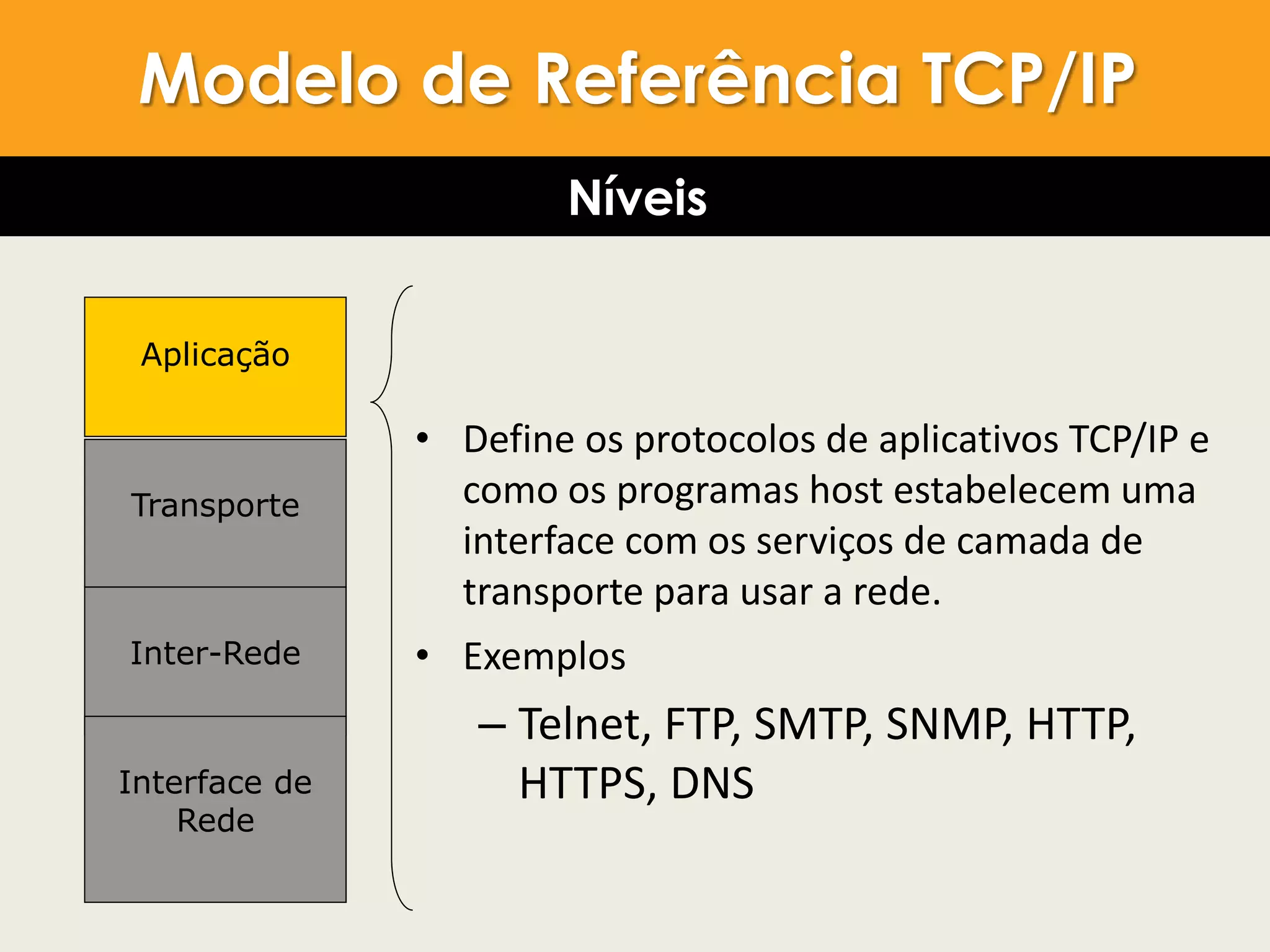

• Define os protocolos de aplicativos TCP/IP e
como os programas host estabelecem uma
interface com os serviços de camada de
transporte para usar a rede.
• Exemplos
– Telnet, FTP, SMTP, SNMP, HTTP,
HTTPS, DNS
Modelo de Referência TCP/IP
Níveis

5. Aplicação
Transporte
Inter-Rede
Interface de
Rede
Modelo de Referência TCP/IP

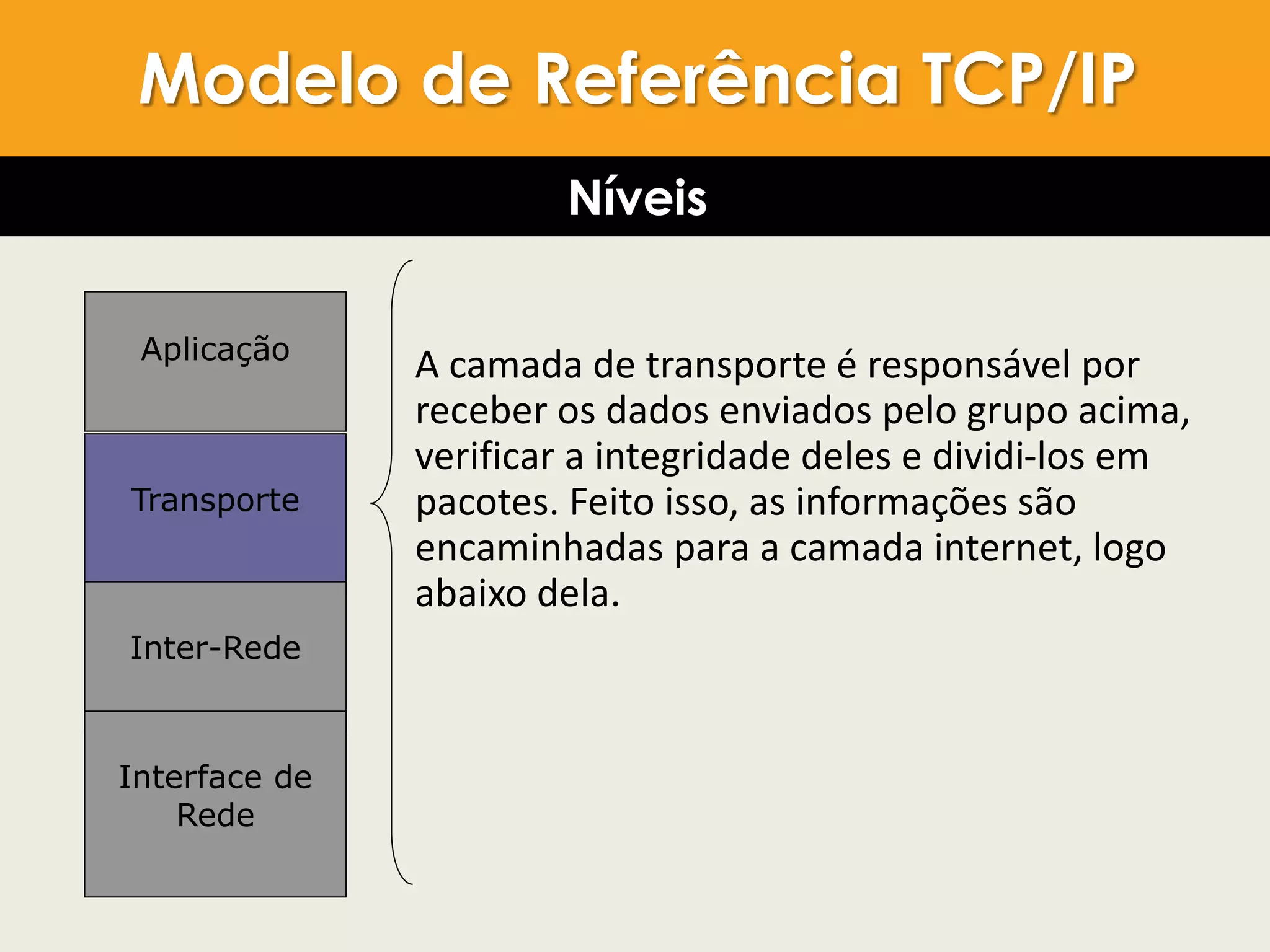

A camada de transporte é responsável por
receber os dados enviados pelo grupo acima,
verificar a integridade deles e dividi-los em
pacotes. Feito isso, as informações são
encaminhadas para a camada internet, logo
abaixo dela.
Modelo de Referência TCP/IP
Níveis

6. Aplicação
Transporte
Inter-Rede
Interface de
Rede
Modelo de Referência TCP/IP

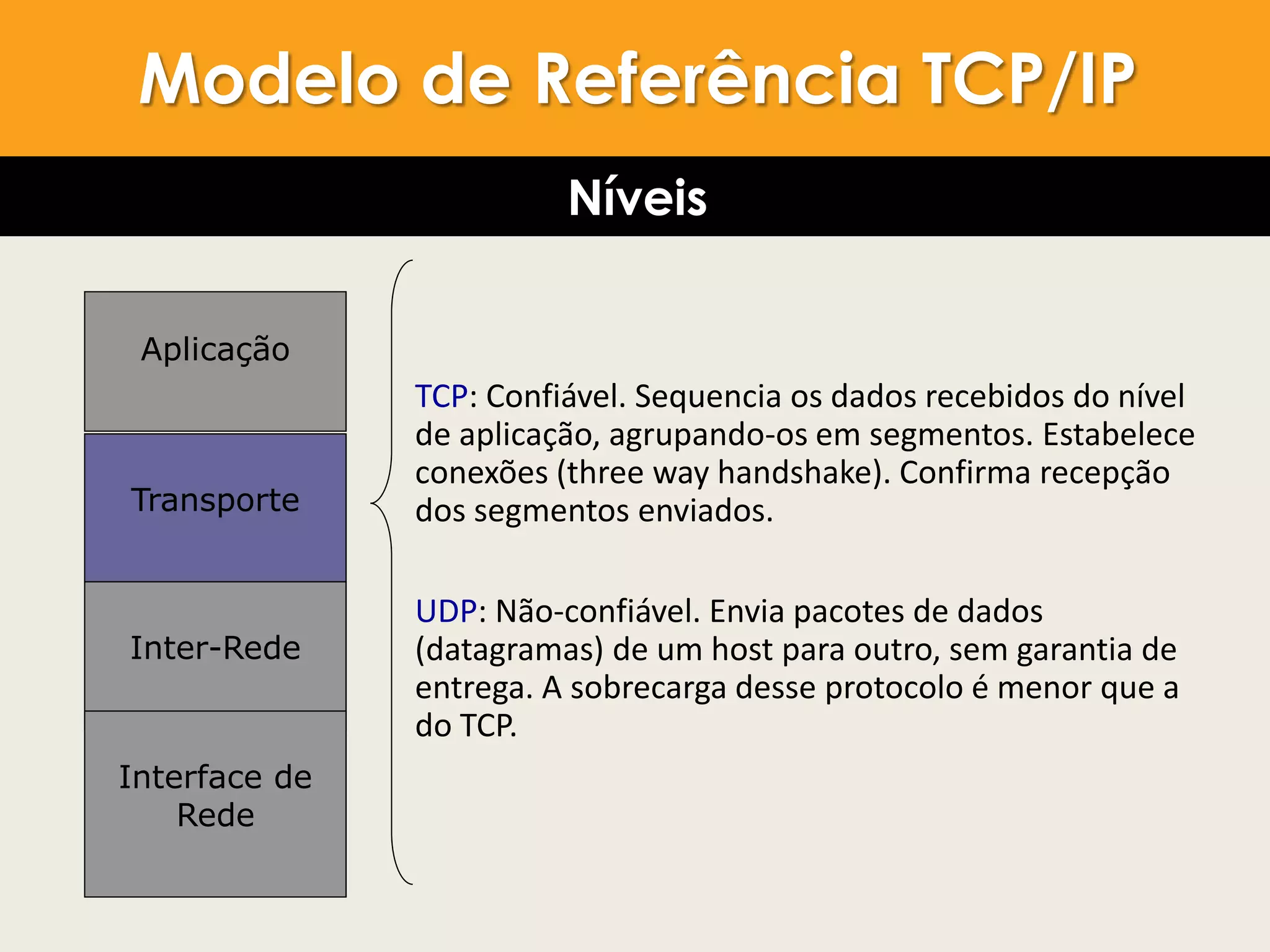

TCP: Confiável. Sequencia os dados recebidos do nível
de aplicação, agrupando-os em segmentos. Estabelece
conexões (three way handshake). Confirma recepção
dos segmentos enviados.
UDP: Não-confiável. Envia pacotes de dados
(datagramas) de um host para outro, sem garantia de
entrega. A sobrecarga desse protocolo é menor que a
do TCP.
Modelo de Referência TCP/IP
Níveis

7. Aplicação
Transporte
Inter-Rede
Interface de
Rede
Modelo de Referência TCP/IP

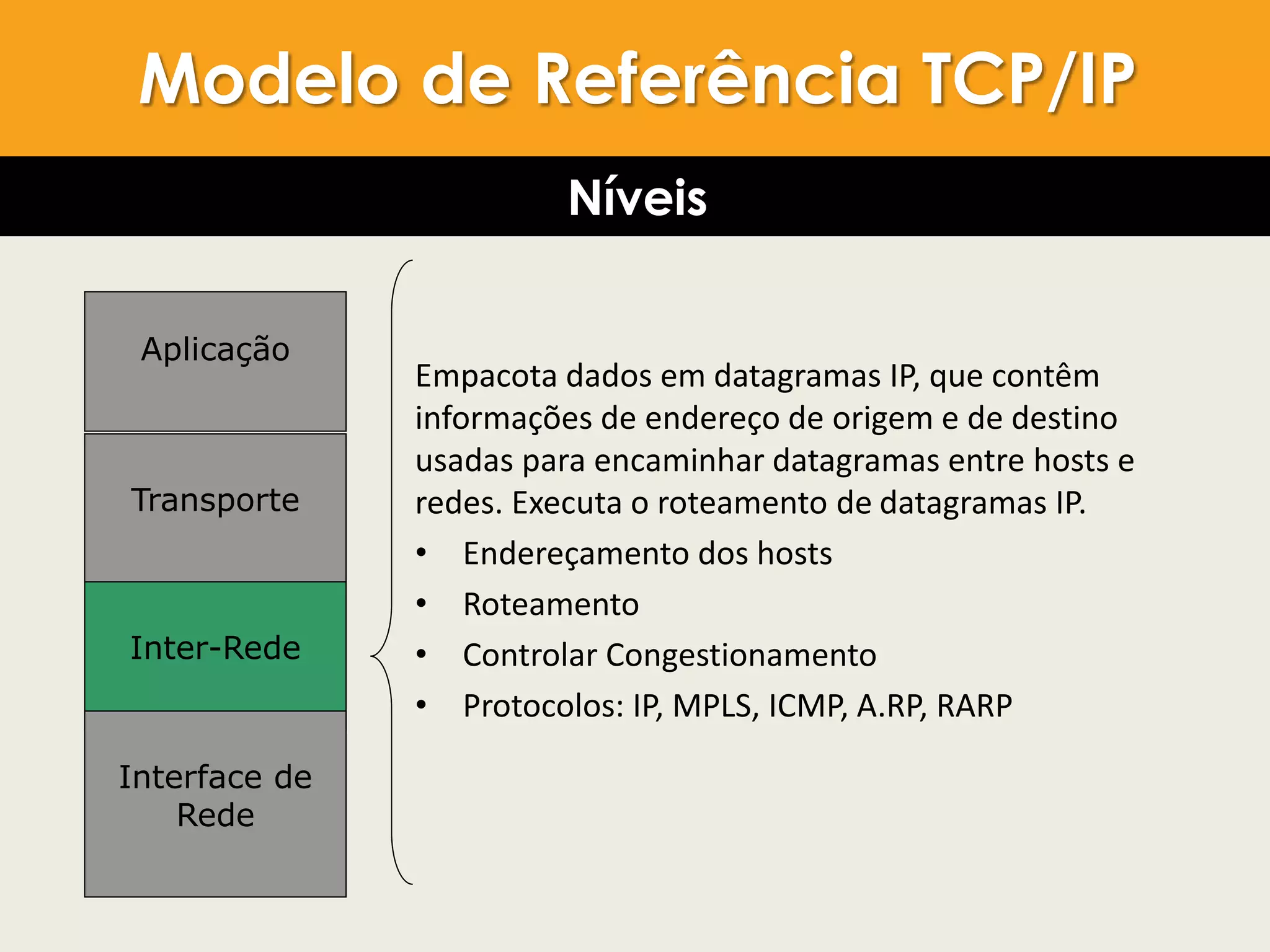

Empacota dados em datagramas IP, que contêm
informações de endereço de origem e de destino
usadas para encaminhar datagramas entre hosts e
redes. Executa o roteamento de datagramas IP.
• Endereçamento dos hosts
• Roteamento
• Controlar Congestionamento
• Protocolos: IP, MPLS, ICMP, A.RP, RARP
Modelo de Referência TCP/IP
Níveis

8. Aplicação
Transporte
Inter-Rede
Interface de
Rede
Modelo de Referência TCP/IP

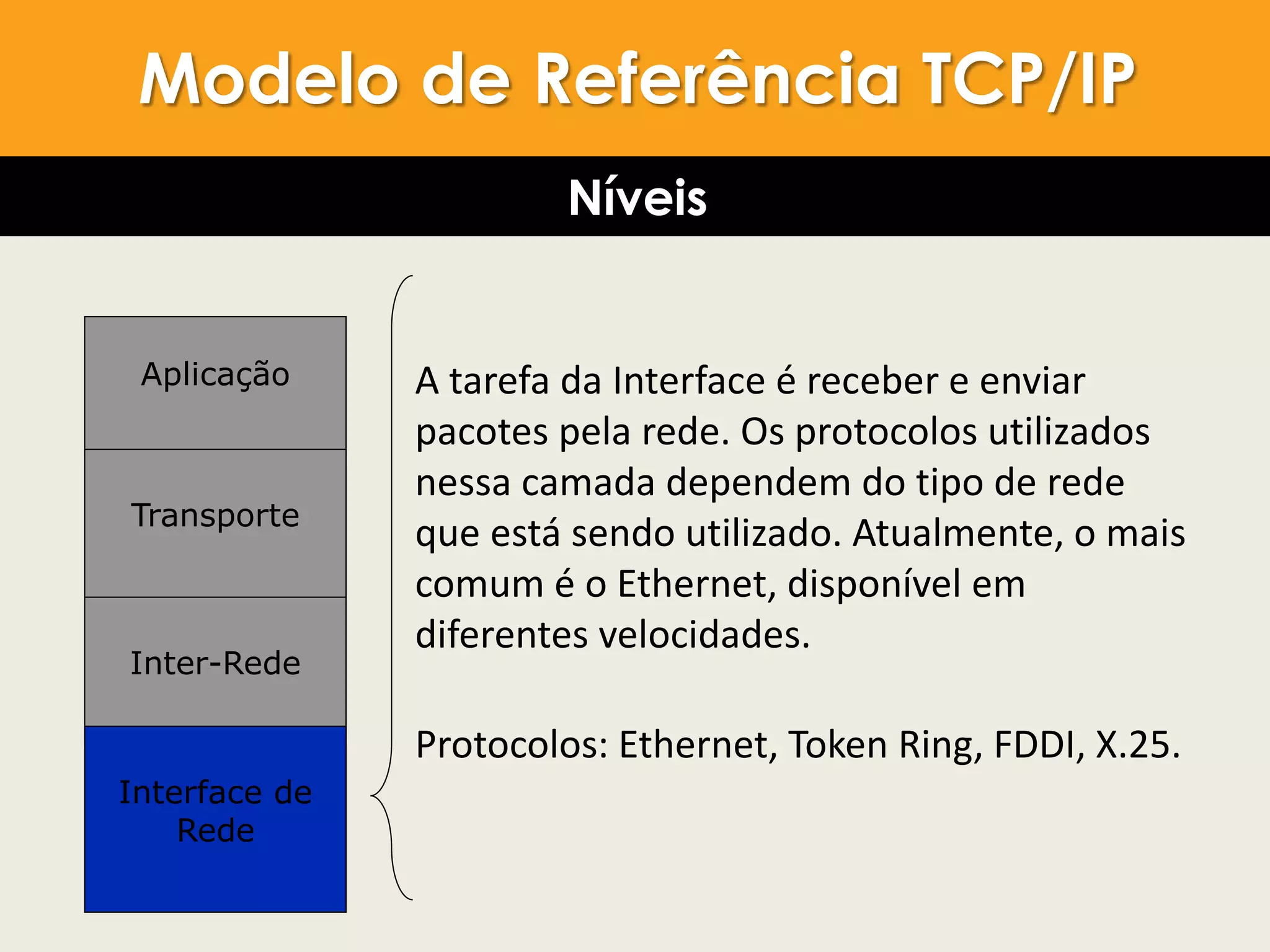

A tarefa da Interface é receber e enviar
pacotes pela rede. Os protocolos utilizados
nessa camada dependem do tipo de rede
que está sendo utilizado. Atualmente, o mais
comum é o Ethernet, disponível em
diferentes velocidades.
Protocolos: Ethernet, Token Ring, FDDI, X.25.
Modelo de Referência TCP/IP
Níveis

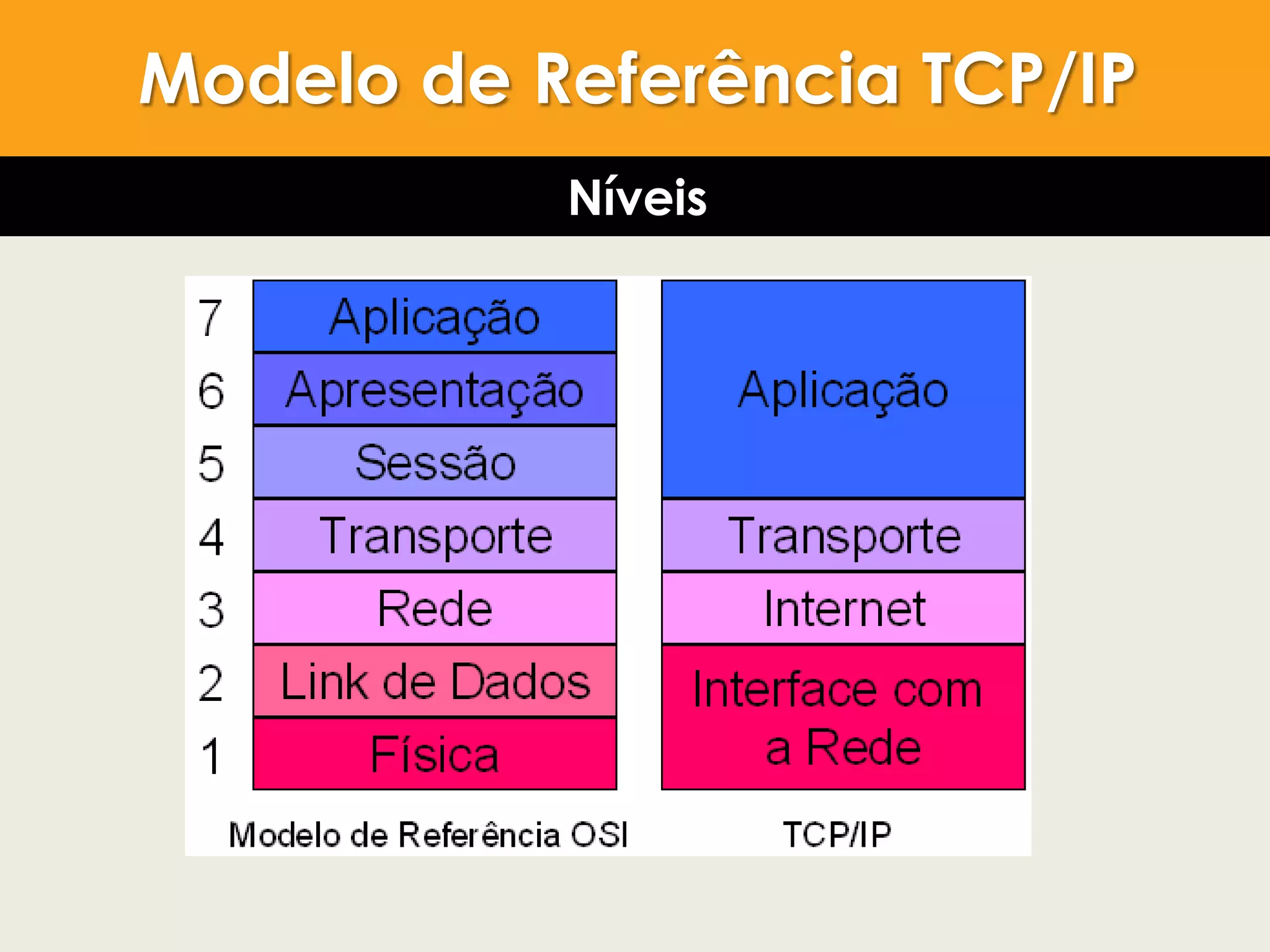

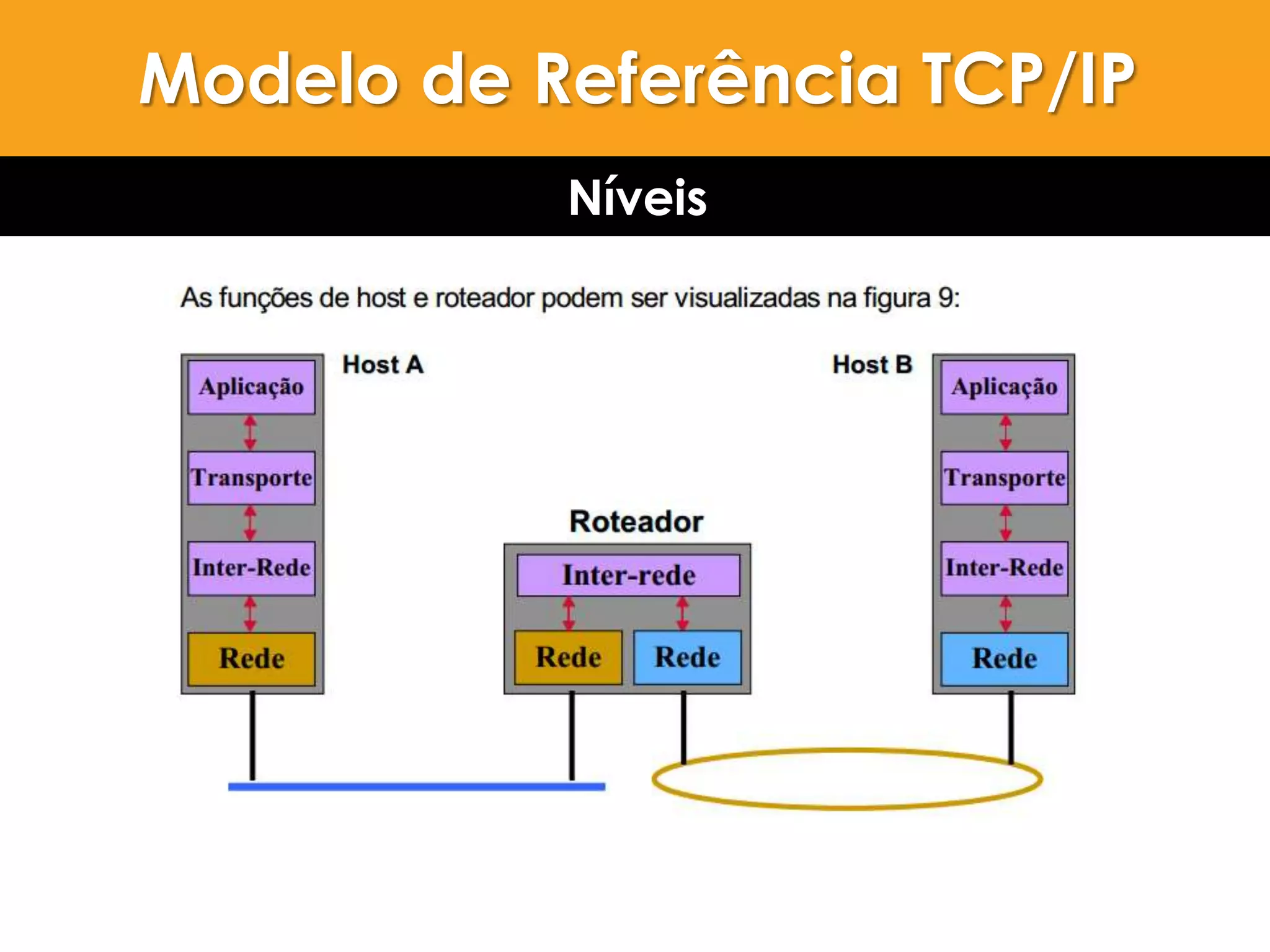

9. OSI X TCP/IP
Modelo de Referência TCP/IP
Níveis

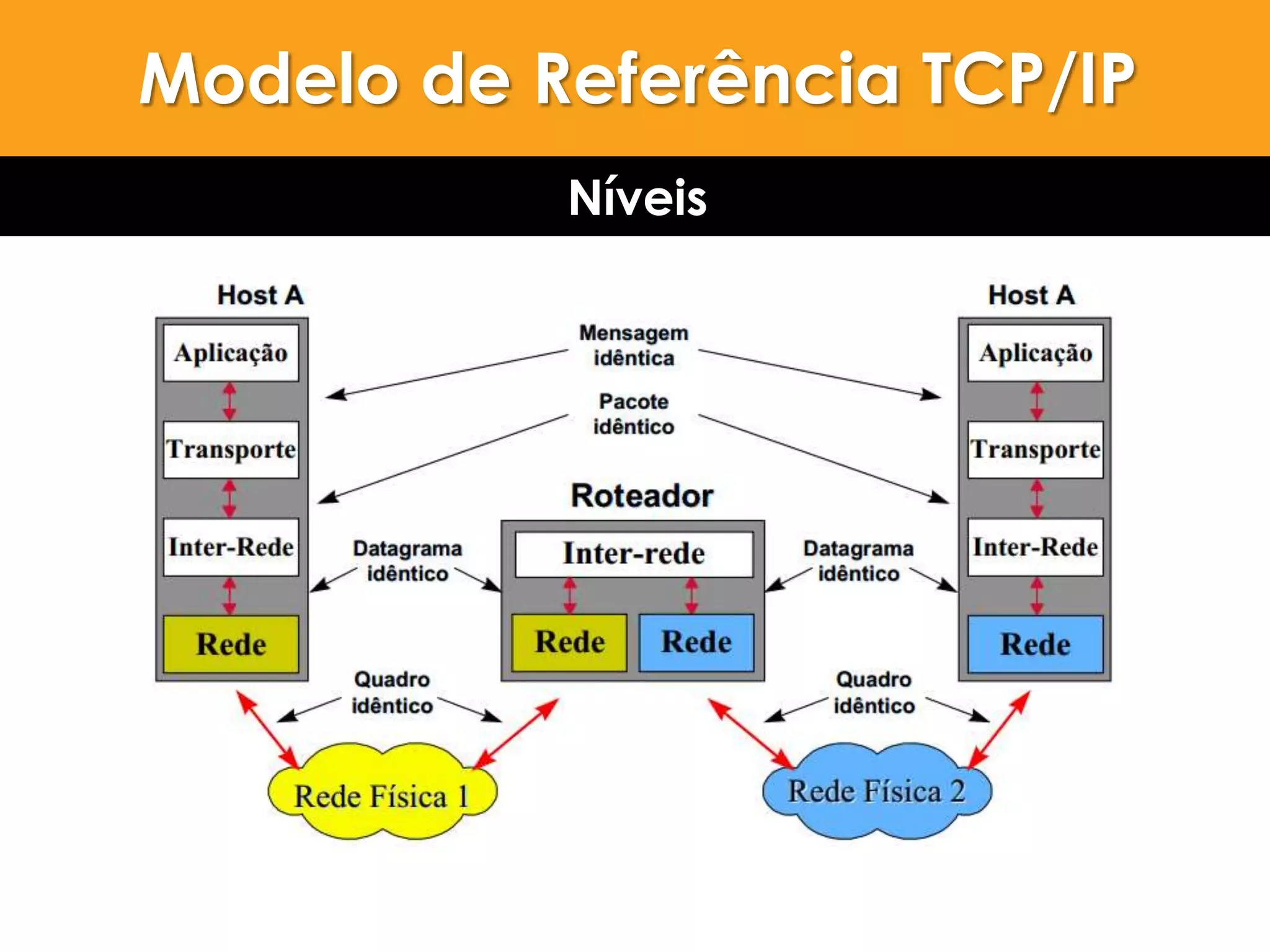

10. OSI X TCP/IPModelo de Referência TCP/IP
Níveis

11. OSI X TCP/IPModelo de Referência TCP/IP
Níveis

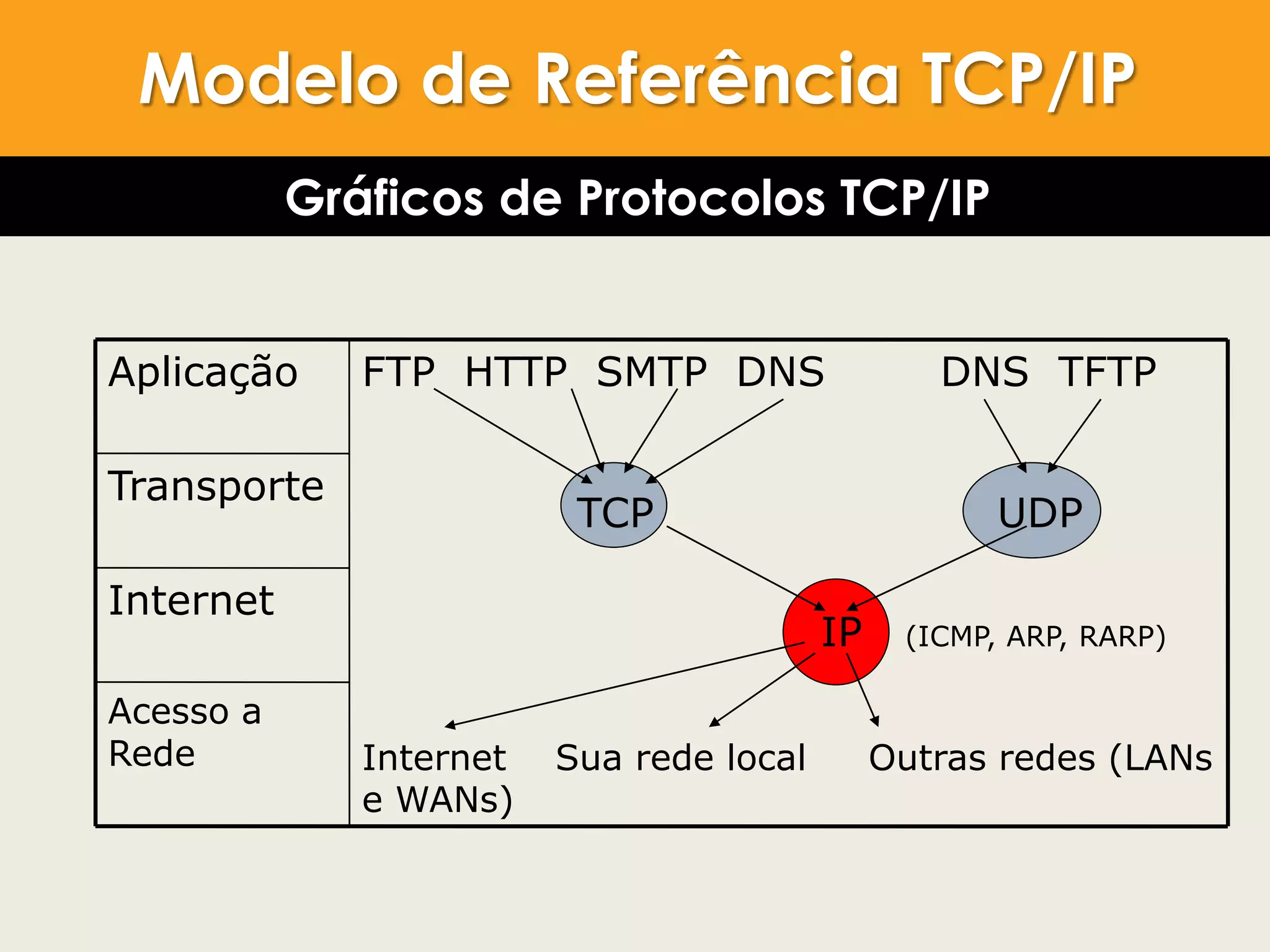

12. Gráfico dos Protocolos: TCP/IP
Acesso a
Rede
Internet
Transporte
FTP HTTP SMTP DNS DNS TFTP
TCP UDP
IP (ICMP, ARP, RARP)
Internet Sua rede local Outras redes (LANs
e WANs)
Aplicação
Modelo de Referência TCP/IP
Gráficos de Protocolos TCP/IP
