O documento discute as principais partes e tecnologias de processadores. Ele explica que a CPU é responsável por executar tarefas e processar dados e é composta pela ULA, que realiza operações, e pela UC, que controla a execução. Também descreve recursos como frequência, barramento, bits, cache e núcleos múltiplos.

1. Técnico de Suporte
Roney Sousa
PROCESSADOR

2. 03/04/2017 2
Técnico de Suporte

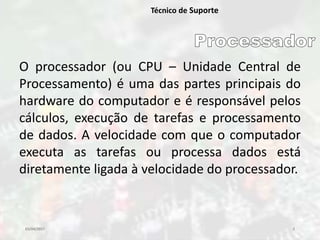

O processador (ou CPU – Unidade Central de
Processamento) é uma das partes principais do
hardware do computador e é responsável pelos
cálculos, execução de tarefas e processamento
de dados. A velocidade com que o computador
executa as tarefas ou processa dados está
diretamente ligada à velocidade do processador.

3. 03/04/2017 3
Técnico de Suporte

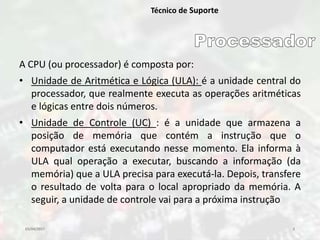

A CPU (ou processador) é composta por:
• Unidade de Aritmética e Lógica (ULA): é a unidade central do
processador, que realmente executa as operações aritméticas
e lógicas entre dois números.
• Unidade de Controle (UC) : é a unidade que armazena a
posição de memória que contém a instrução que o
computador está executando nesse momento. Ela informa à
ULA qual operação a executar, buscando a informação (da
memória) que a ULA precisa para executá-la. Depois, transfere
o resultado de volta para o local apropriado da memória. A
seguir, a unidade de controle vai para a próxima instrução

4. 03/04/2017 4
Técnico de Suporte

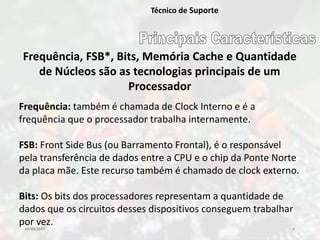

Frequência, FSB*, Bits, Memória Cache e Quantidade
de Núcleos são as tecnologias principais de um
Processador
Frequência: também é chamada de Clock Interno e é a
frequência que o processador trabalha internamente.
FSB: Front Side Bus (ou Barramento Frontal), é o responsável
pela transferência de dados entre a CPU e o chip da Ponte Norte
da placa mãe. Este recurso também é chamado de clock externo.
Bits: Os bits dos processadores representam a quantidade de
dados que os circuitos desses dispositivos conseguem trabalhar
por vez.

5. 03/04/2017 5
Técnico de Suporte

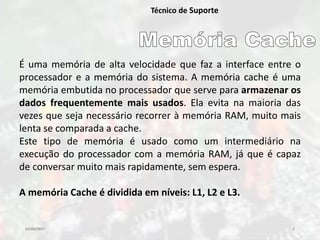

É uma memória de alta velocidade que faz a interface entre o
processador e a memória do sistema. A memória cache é uma
memória embutida no processador que serve para armazenar os
dados frequentemente mais usados. Ela evita na maioria das
vezes que seja necessário recorrer à memória RAM, muito mais
lenta se comparada a cache.
Este tipo de memória é usado como um intermediário na
execução do processador com a memória RAM, já que é capaz
de conversar muito mais rapidamente, sem espera.
A memória Cache é dividida em níveis: L1, L2 e L3.

6. 03/04/2017 6
Técnico de Suporte

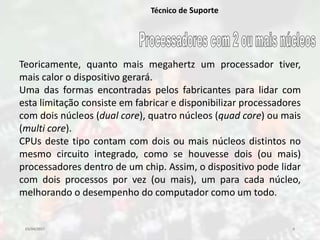

Teoricamente, quanto mais megahertz um processador tiver,
mais calor o dispositivo gerará.
Uma das formas encontradas pelos fabricantes para lidar com
esta limitação consiste em fabricar e disponibilizar processadores
com dois núcleos (dual core), quatro núcleos (quad core) ou mais
(multi core).
CPUs deste tipo contam com dois ou mais núcleos distintos no
mesmo circuito integrado, como se houvesse dois (ou mais)
processadores dentro de um chip. Assim, o dispositivo pode lidar
com dois processos por vez (ou mais), um para cada núcleo,
melhorando o desempenho do computador como um todo.

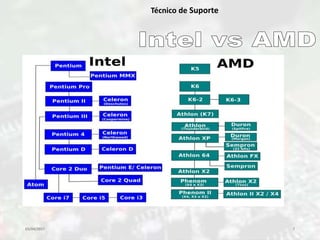

7. 03/04/2017 7
Técnico de Suporte

8. 03/04/2017 8
Técnico de Suporte

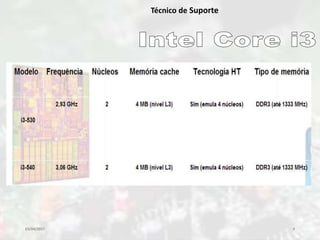

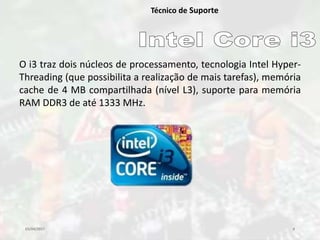

O i3 traz dois núcleos de processamento, tecnologia Intel Hyper-
Threading (que possibilita a realização de mais tarefas), memória
cache de 4 MB compartilhada (nível L3), suporte para memória
RAM DDR3 de até 1333 MHz.

9. 03/04/2017 9
Técnico de Suporte

10. 03/04/2017 10
Técnico de Suporte

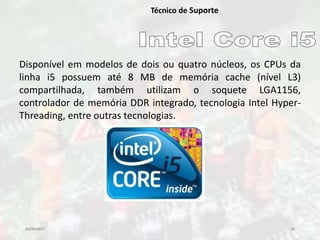

Disponível em modelos de dois ou quatro núcleos, os CPUs da
linha i5 possuem até 8 MB de memória cache (nível L3)
compartilhada, também utilizam o soquete LGA1156,
controlador de memória DDR integrado, tecnologia Intel Hyper-
Threading, entre outras tecnologias.

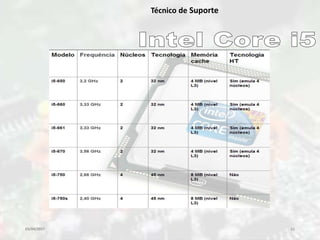

11. 03/04/2017 11
Técnico de Suporte

12. 03/04/2017 12
Técnico de Suporte

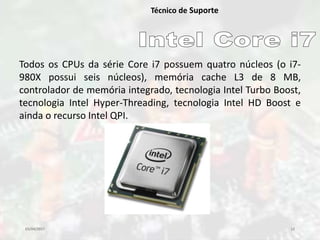

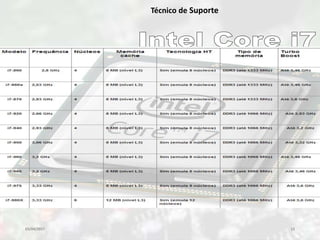

Todos os CPUs da série Core i7 possuem quatro núcleos (o i7-
980X possui seis núcleos), memória cache L3 de 8 MB,
controlador de memória integrado, tecnologia Intel Turbo Boost,
tecnologia Intel Hyper-Threading, tecnologia Intel HD Boost e
ainda o recurso Intel QPI.

13. 03/04/2017 13
Técnico de Suporte

14. 03/04/2017 14
Técnico de Suporte

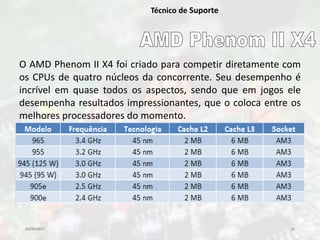

O AMD Phenom II X4 foi criado para competir diretamente com
os CPUs de quatro núcleos da concorrente. Seu desempenho é
incrível em quase todos os aspectos, sendo que em jogos ele
desempenha resultados impressionantes, que o coloca entre os
melhores processadores do momento.

15. 03/04/2017 15
Addan Alves Técnico de Suporte
