1. Arquitectura Interna do Computador Organização de um Computador

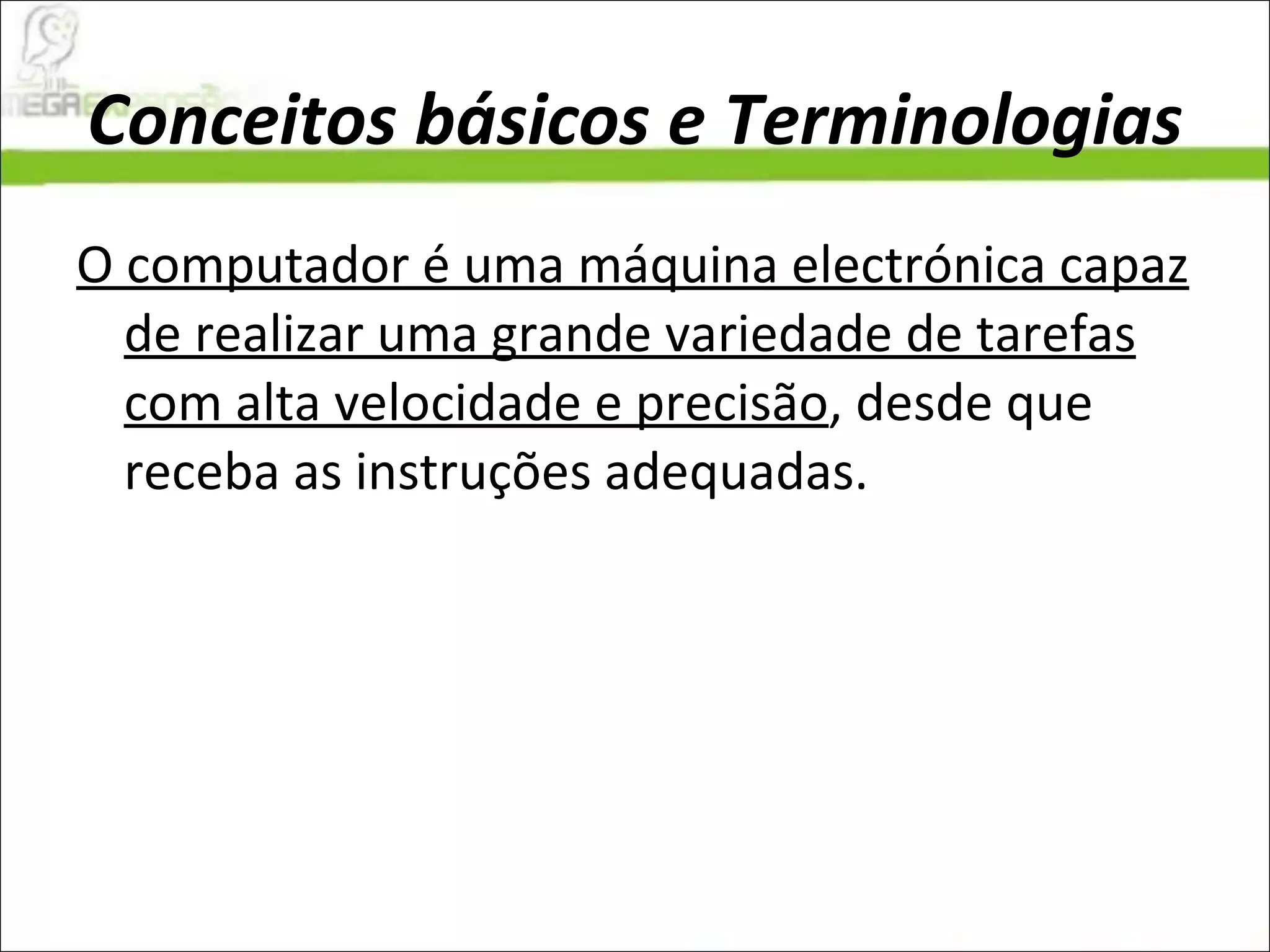

2. Conceitos básicos e Terminologias O computador é uma máquina electrónica capaz de realizar uma grande variedade de tarefas com alta velocidade e precisão , desde que receba as instruções adequadas.

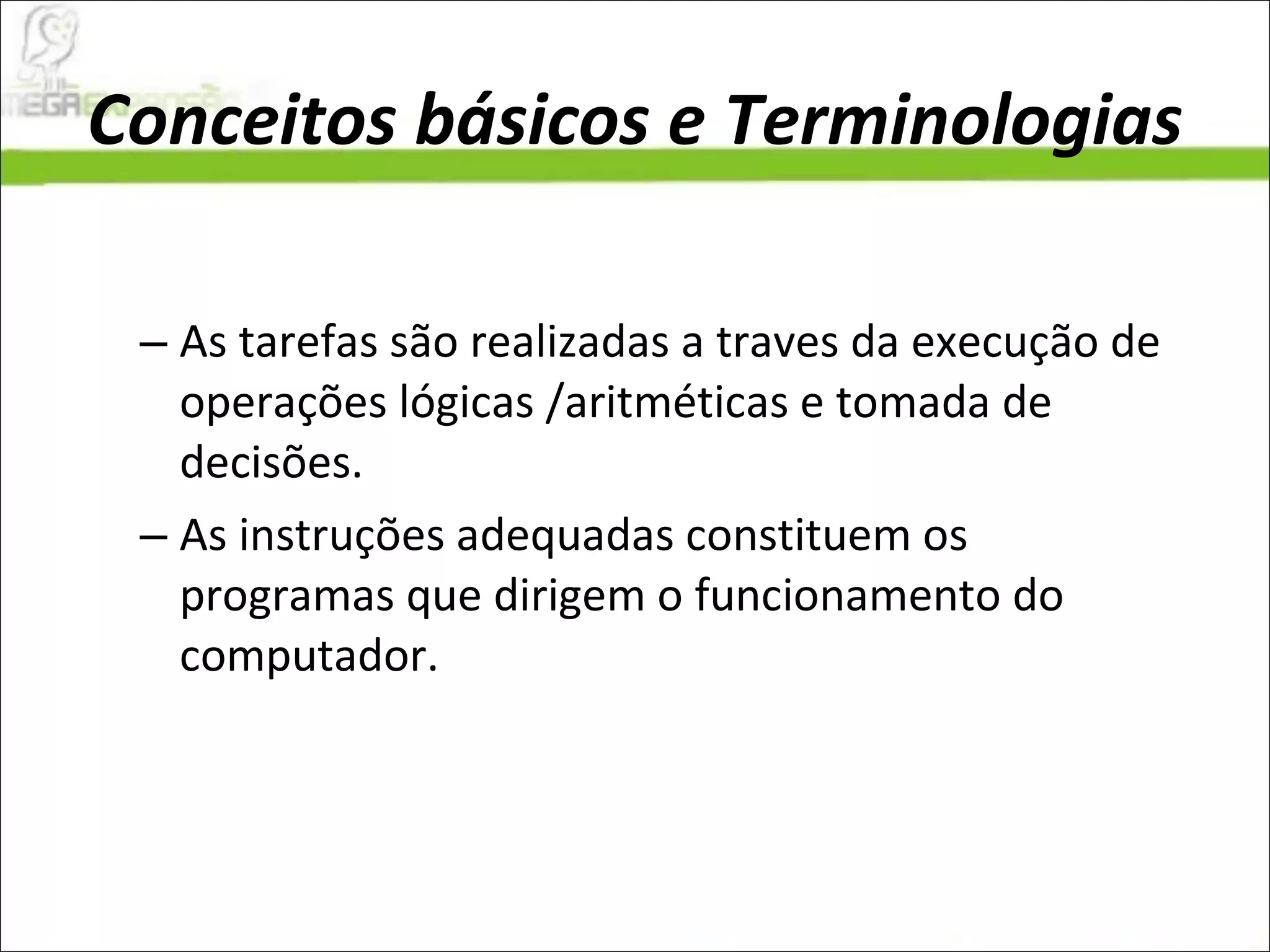

3. Conceitos básicos e Terminologias As tarefas são realizadas a traves da execução de operações lógicas /aritméticas e tomada de decisões. As instruções adequadas constituem os programas que dirigem o funcionamento do computador.

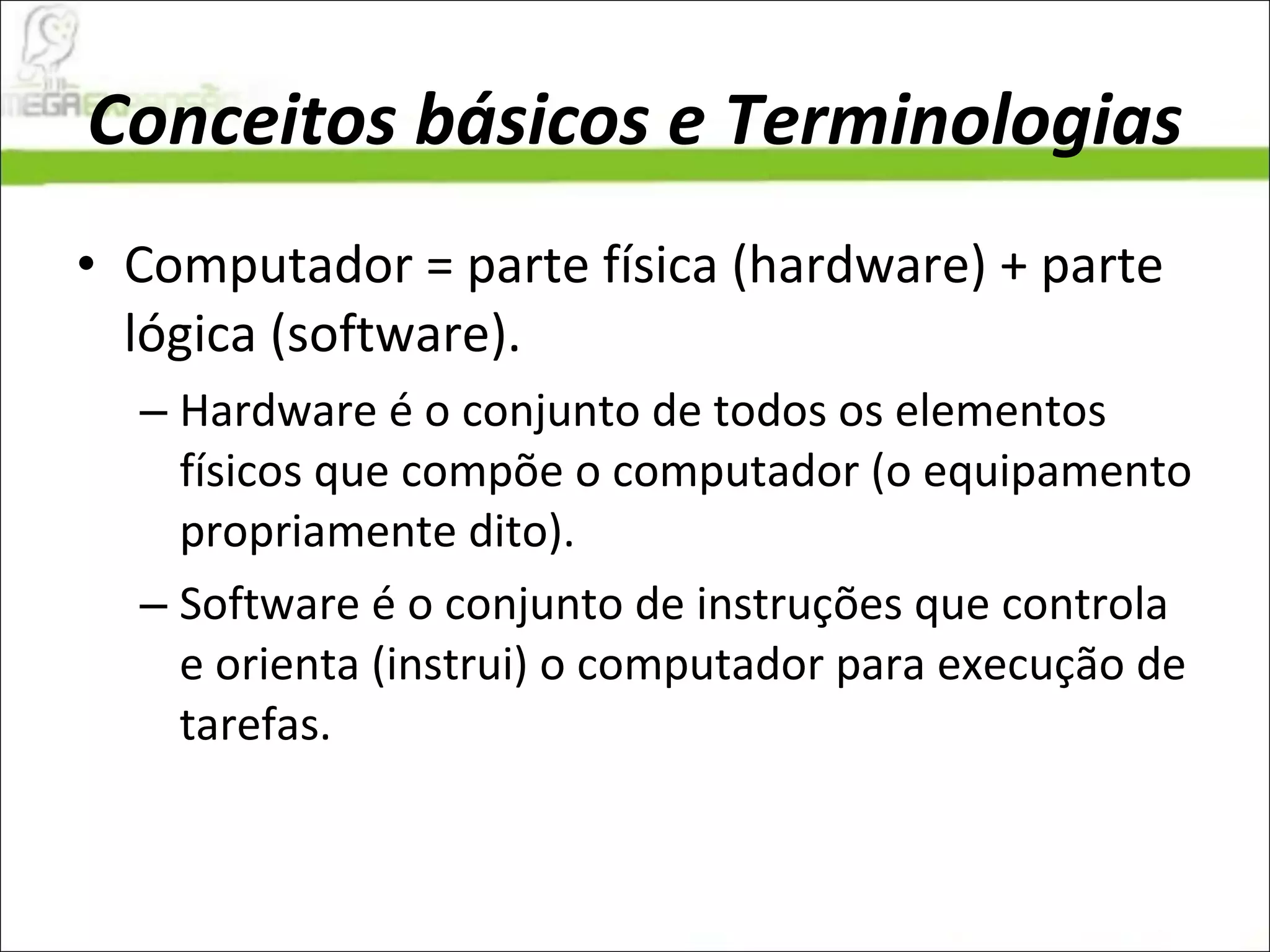

4. Conceitos básicos e Terminologias Computador = parte física (hardware) + parte lógica (software). Hardware é o conjunto de todos os elementos físicos que compõe o computador (o equipamento propriamente dito). Software é o conjunto de instruções que controla e orienta (instrui) o computador para execução de tarefas.

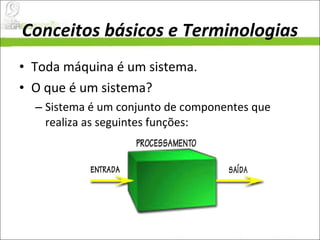

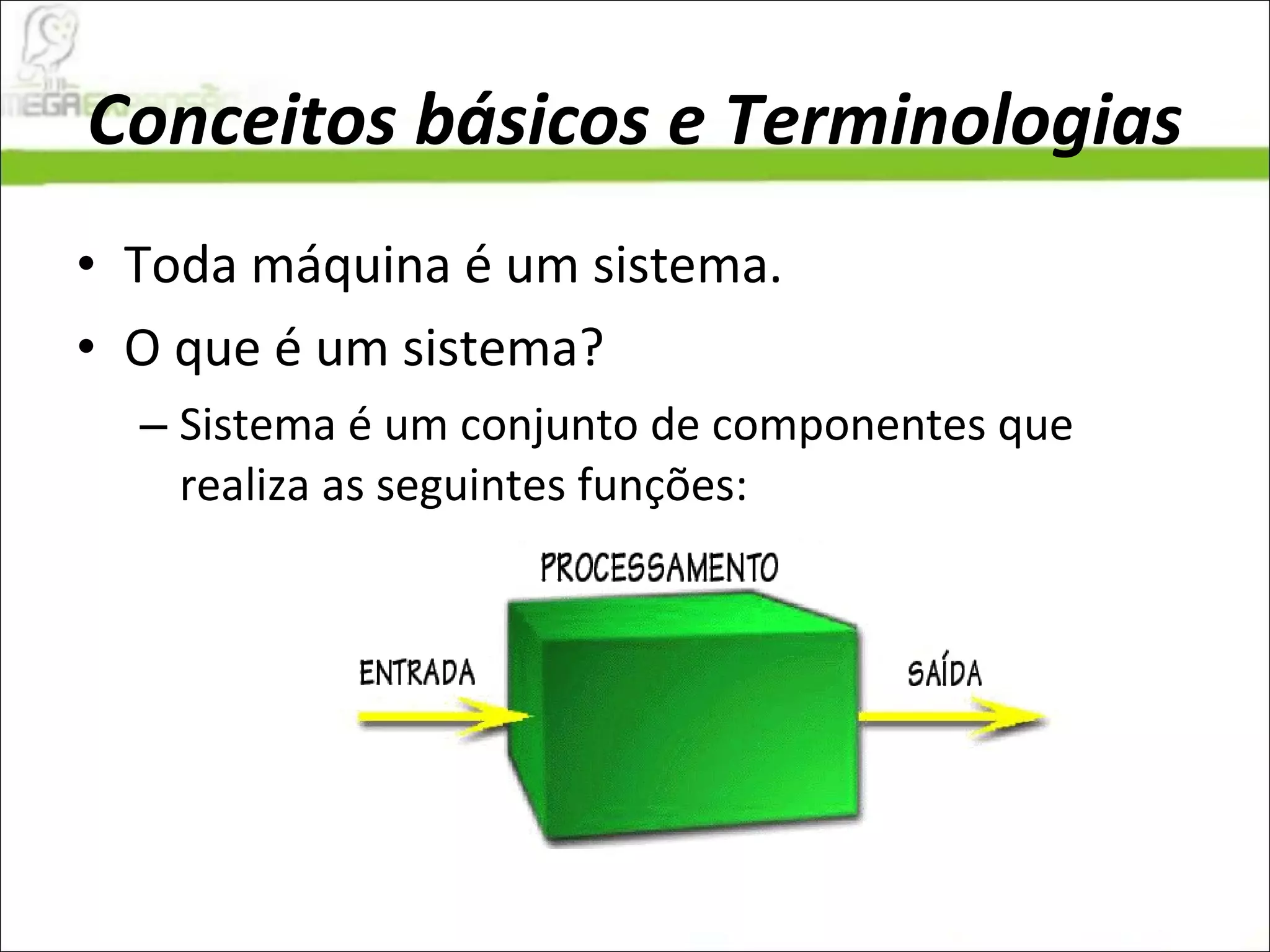

5. Conceitos básicos e Terminologias Toda máquina é um sistema. O que é um sistema? Sistema é um conjunto de componentes que realiza as seguintes funções:

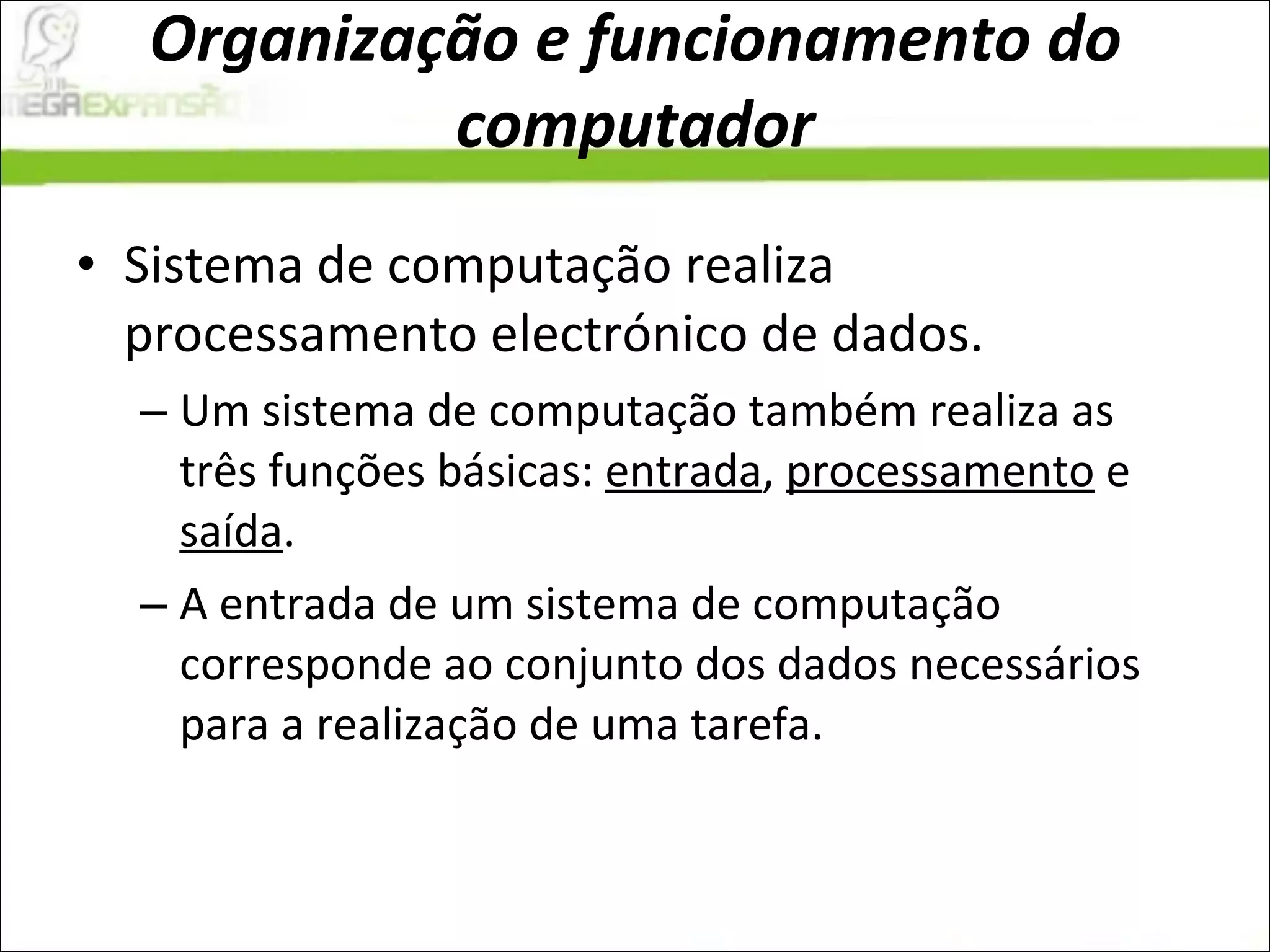

6. Organização e funcionamento do computador Sistema de computação realiza processamento electrónico de dados. Um sistema de computação também realiza as três funções básicas: entrada , processamento e saída . A entrada de um sistema de computação corresponde ao conjunto dos dados necessários para a realização de uma tarefa.

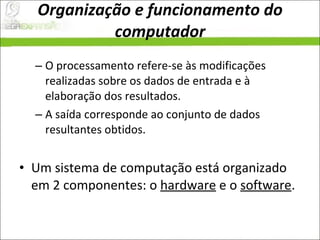

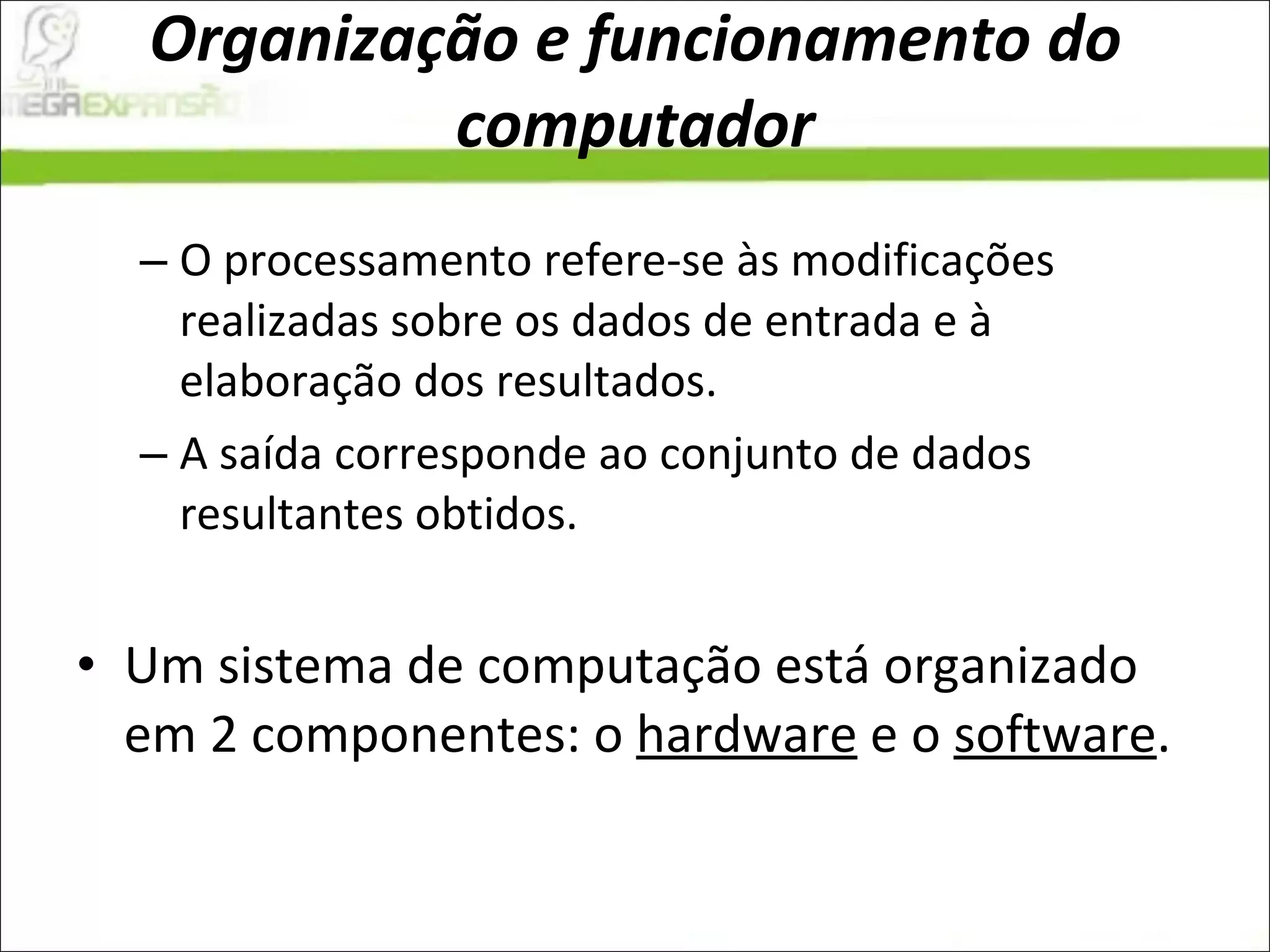

7. Organização e funcionamento do computador O processamento refere-se às modificações realizadas sobre os dados de entrada e à elaboração dos resultados. A saída corresponde ao conjunto de dados resultantes obtidos. Um sistema de computação está organizado em 2 componentes: o hardware e o software .

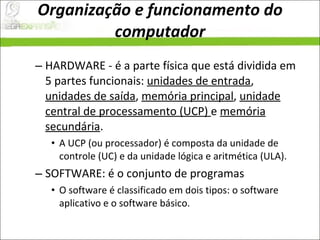

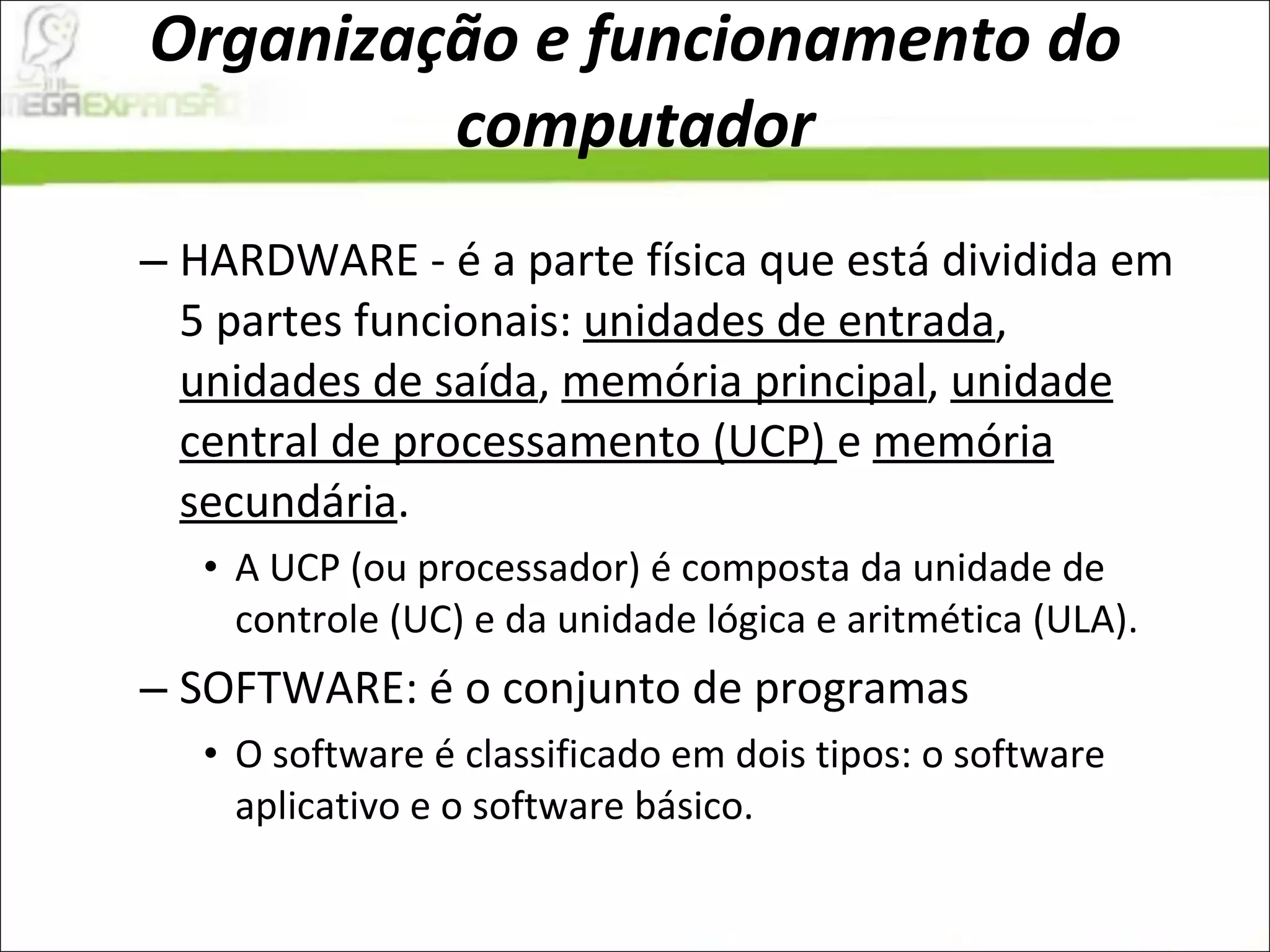

8. Organização e funcionamento do computador HARDWARE - é a parte física que está dividida em 5 partes funcionais: unidades de entrada , unidades de saída , memória principal , unidade central de processamento (UCP) e memória secundária . A UCP (ou processador) é composta da unidade de controle (UC) e da unidade lógica e aritmética (ULA). SOFTWARE: é o conjunto de programas O software é classificado em dois tipos: o software aplicativo e o software básico.

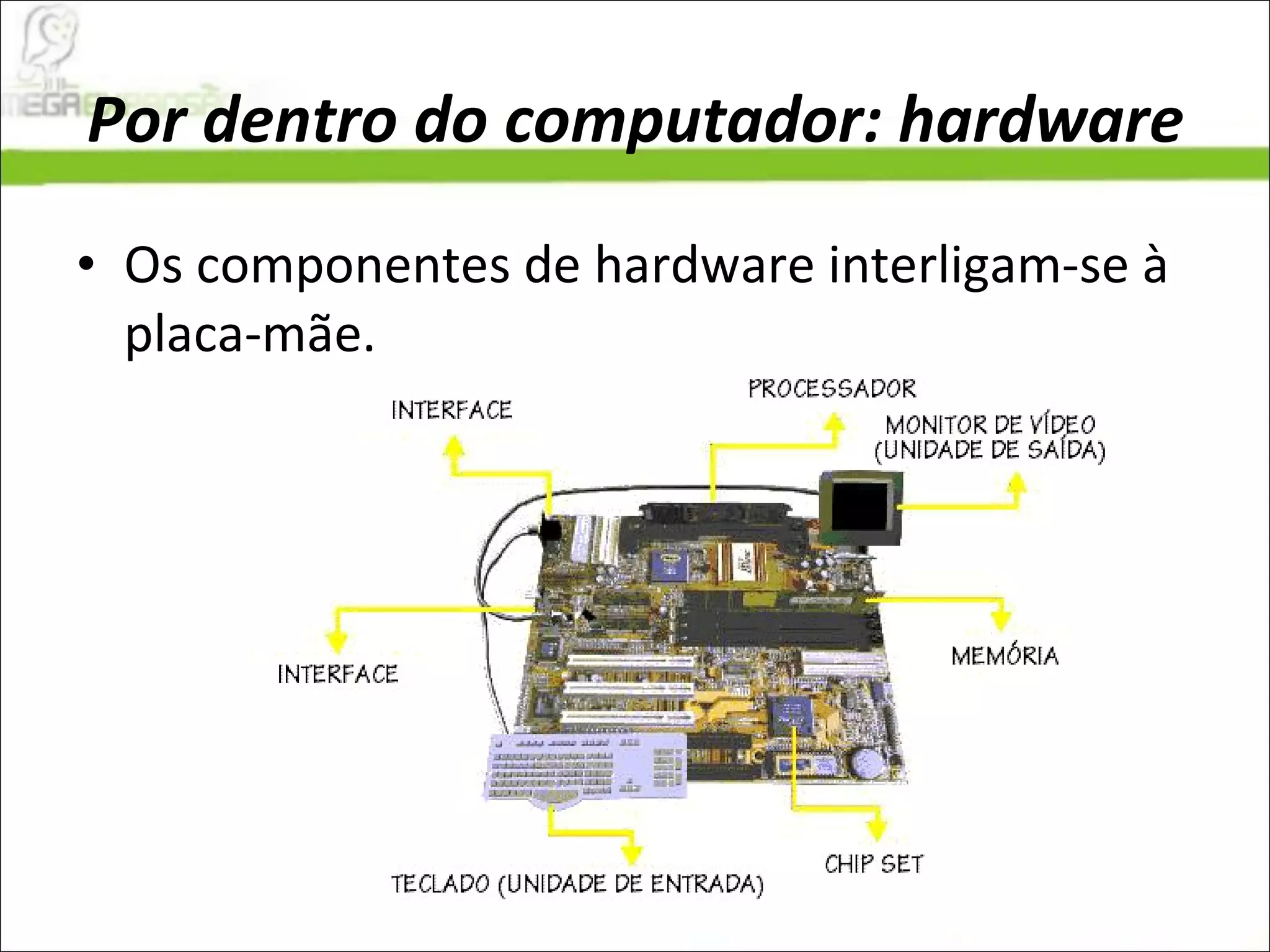

9. Por dentro do computador: hardware Os componentes de hardware interligam-se à placa-mãe.

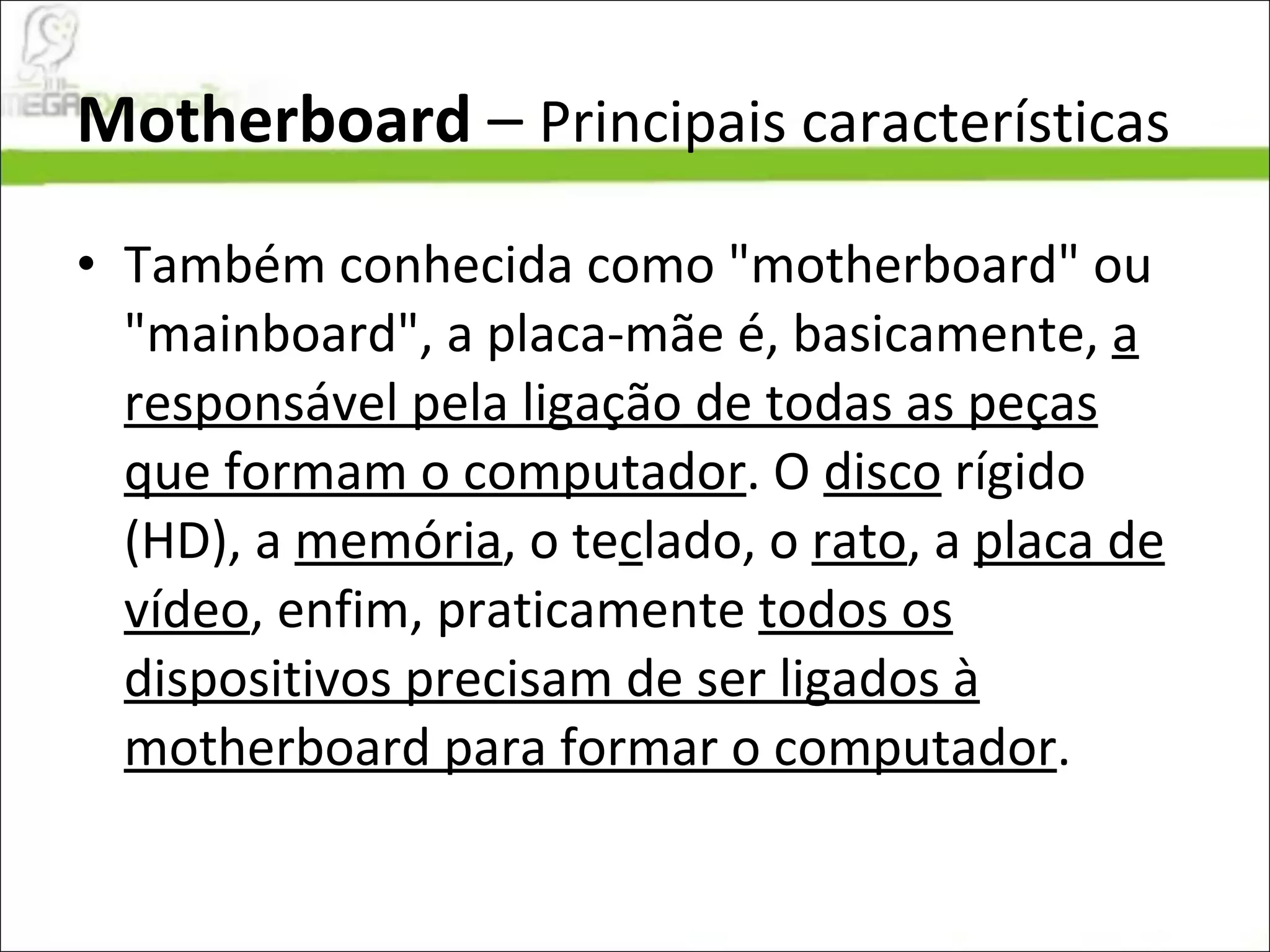

10. Motherboard – Principais características Também conhecida como "motherboard" ou "mainboard", a placa-mãe é, basicamente, a responsável pela ligação de todas as peças que formam o computador . O disco rígido (HD), a memória , o te c lado, o rato , a placa de vídeo , enfim, praticamente todos os dispositivos precisam de ser ligados à motherboard para formar o computador .

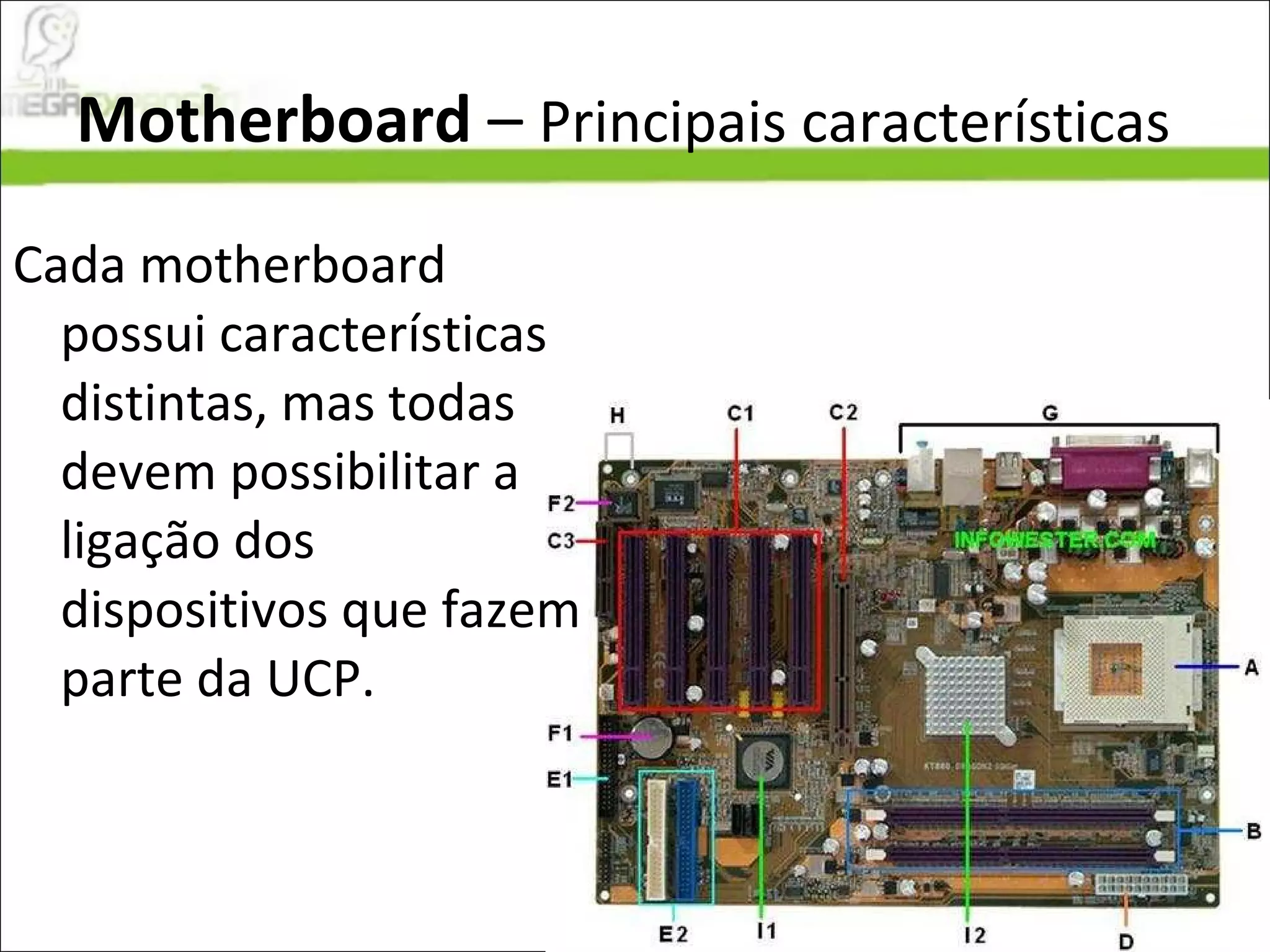

11. Motherboard – Principais características Cada motherboard possui características distintas, mas todas devem possibilitar a ligação dos dispositivos que fazem parte da UCP.

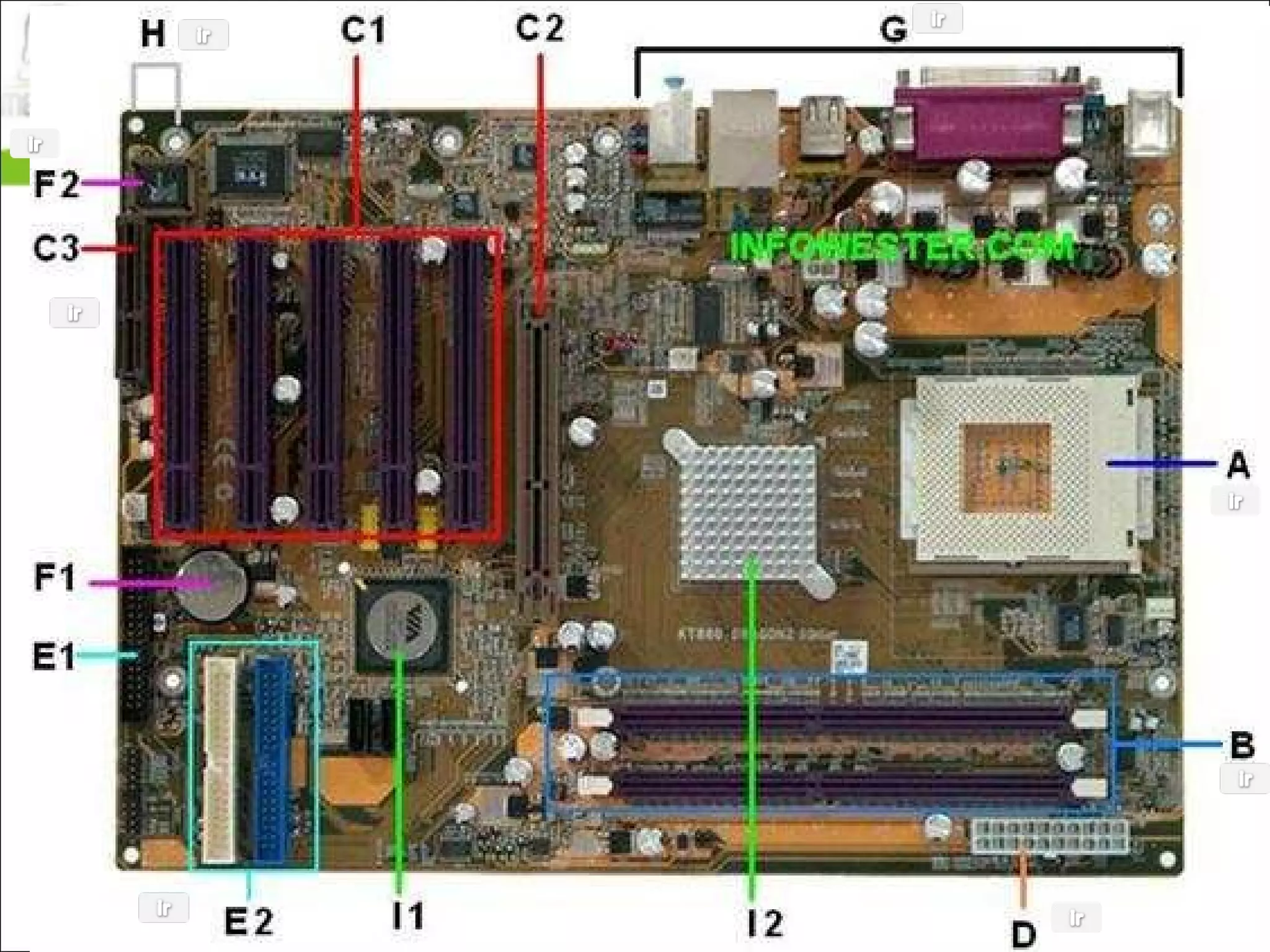

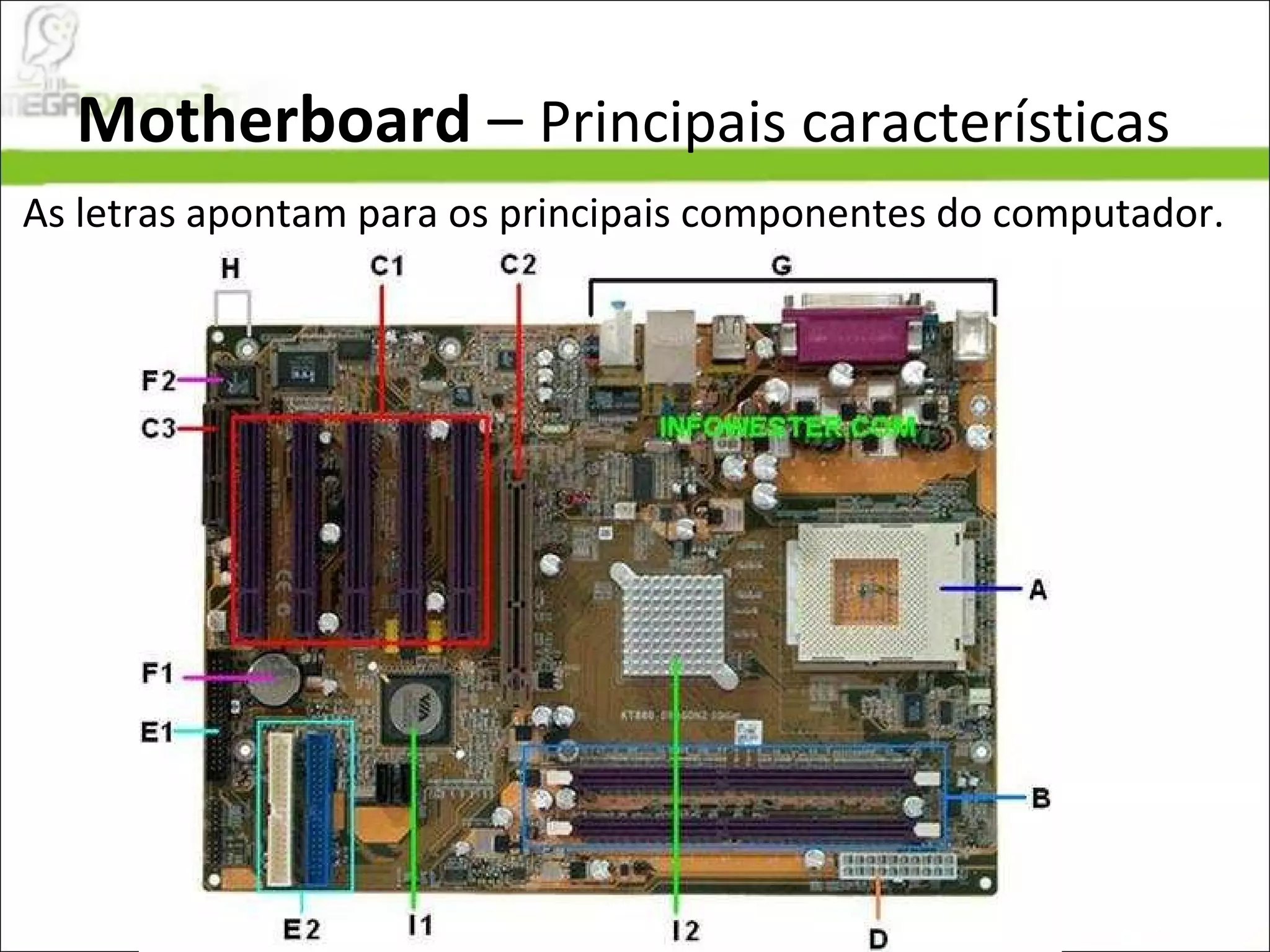

12. Motherboard – Principais características As letras apontam para os principais componentes do computador.

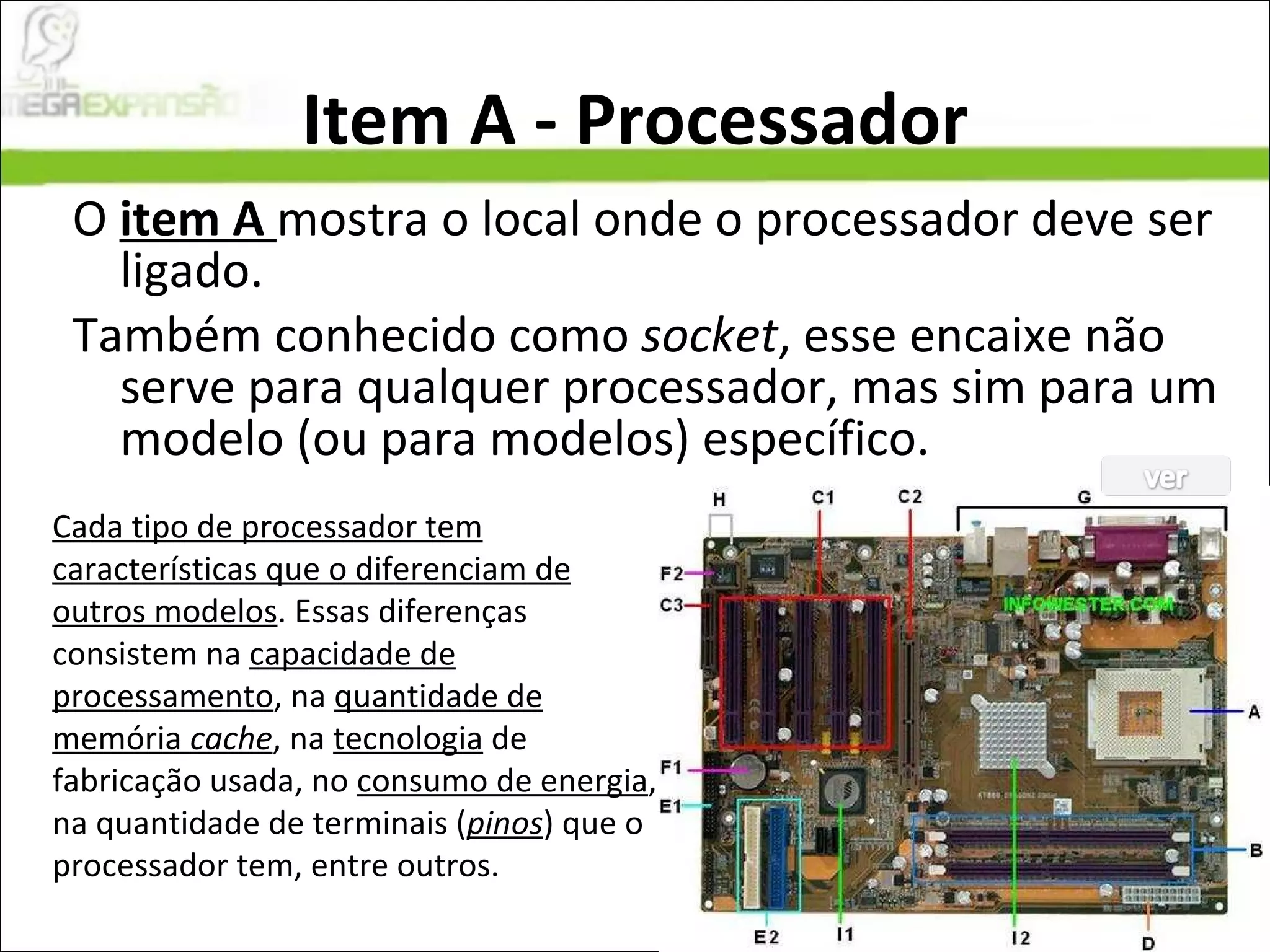

13. Item A - Processador O item A mostra o local onde o processador deve ser ligado. Também conhecido como socket , esse encaixe não serve para qualquer processador, mas sim para um modelo (ou para modelos) específico. Cada tipo de processador tem características que o diferenciam de outros modelos . Essas diferenças consistem na capacidade de processamento , na quantidade de memória cache , na tecnologia de fabricação usada, no consumo de energia , na quantidade de terminais ( pinos ) que o processador tem, entre outros.

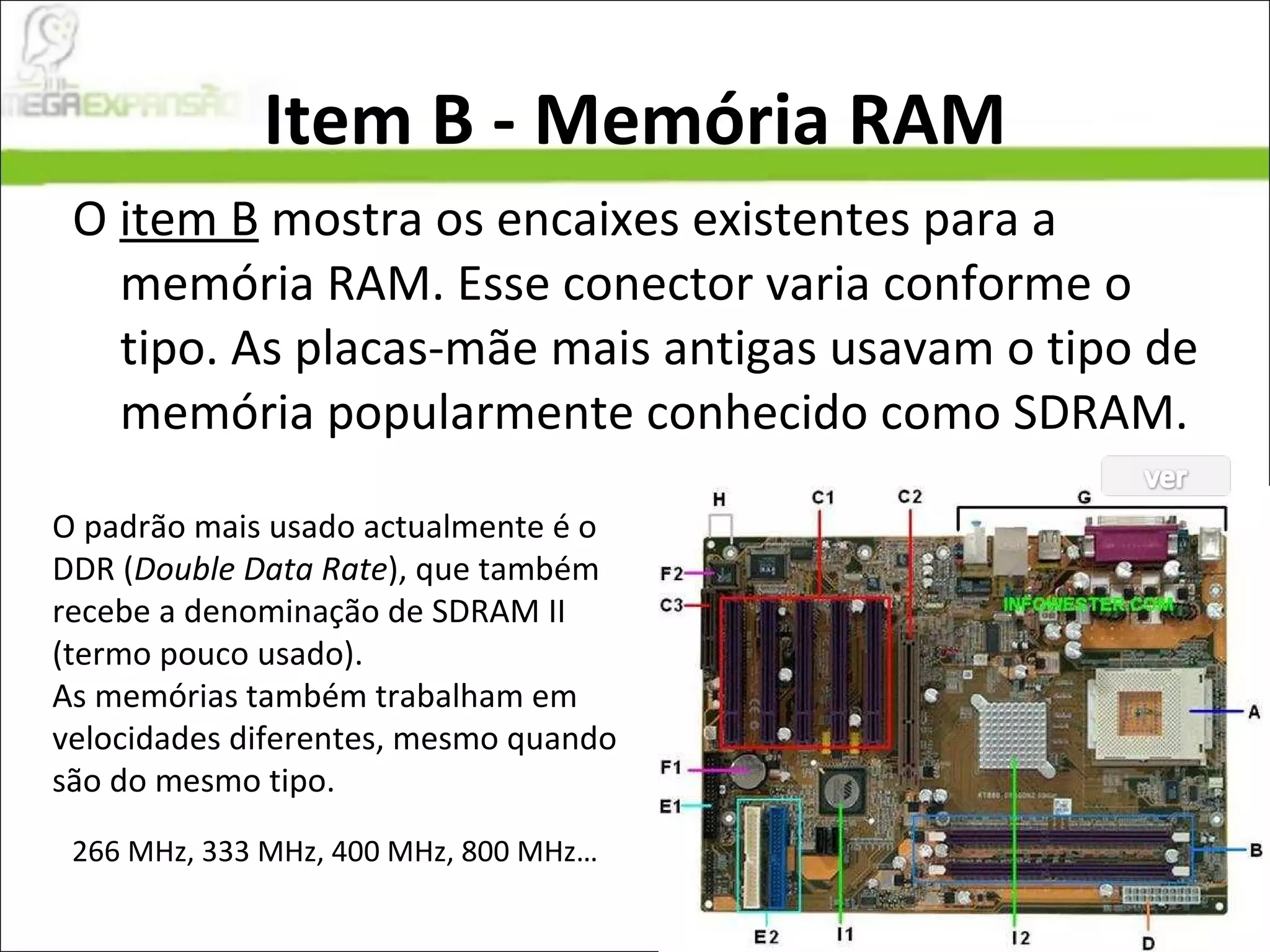

14. Item B - Memória RAM O item B mostra os encaixes existentes para a memória RAM. Esse conector varia conforme o tipo. As placas-mãe mais antigas usavam o tipo de memória popularmente conhecido como SDRAM. O padrão mais usado actualmente é o DDR ( Double Data Rate ), que também recebe a denominação de SDRAM II (termo pouco usado). As memórias também trabalham em velocidades diferentes, mesmo quando são do mesmo tipo. 266 MHz, 333 MHz, 400 MHz, 800 MHz…

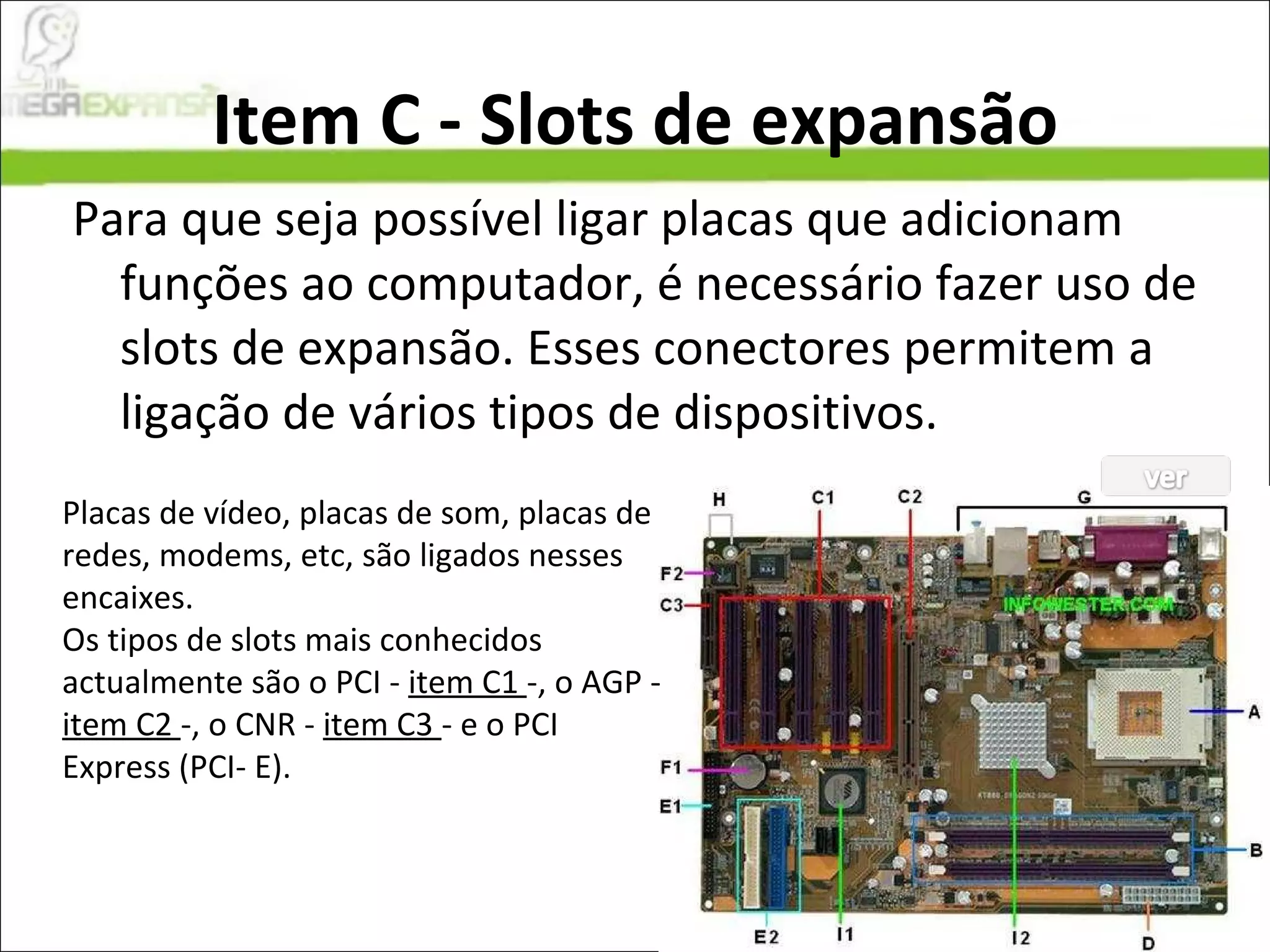

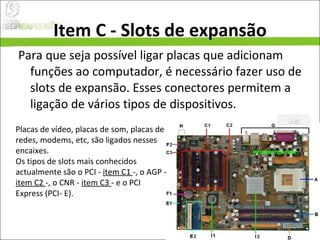

15. Item C - Slots de expansão Para que seja possível ligar placas que adicionam funções ao computador, é necessário fazer uso de slots de expansão. Esses conectores permitem a ligação de vários tipos de dispositivos. Placas de vídeo, placas de som, placas de redes, modems, etc, são ligados nesses encaixes. Os tipos de slots mais conhecidos actualmente são o PCI - item C1 -, o AGP - item C2 -, o CNR - item C3 - e o PCI Express (PCI- E).

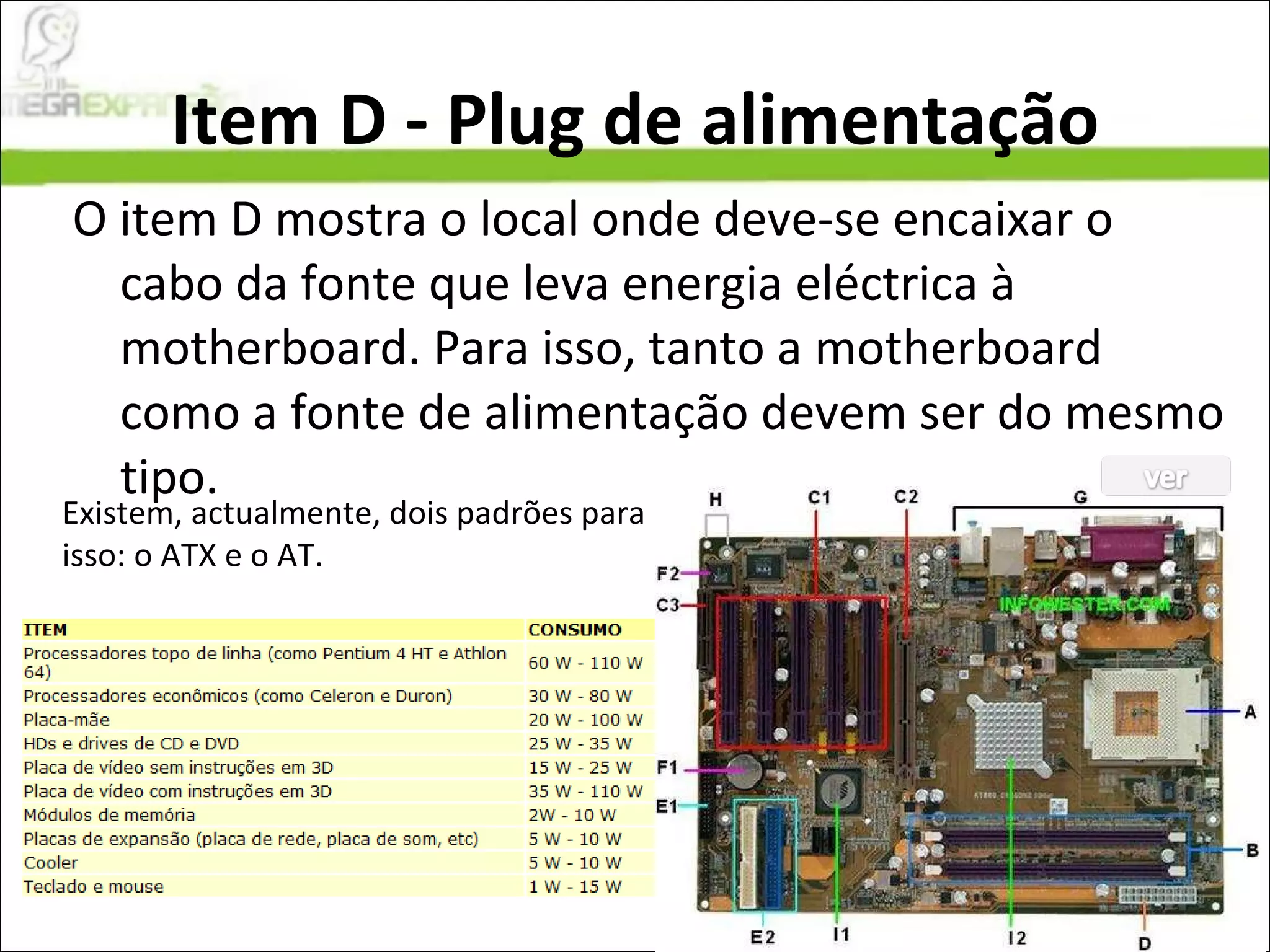

16. Item D - Plug de alimentação O item D mostra o local onde deve-se encaixar o cabo da fonte que leva energia eléctrica à motherboard. Para isso, tanto a motherboard como a fonte de alimentação devem ser do mesmo tipo. Existem, actualmente, dois padrões para isso: o ATX e o AT.

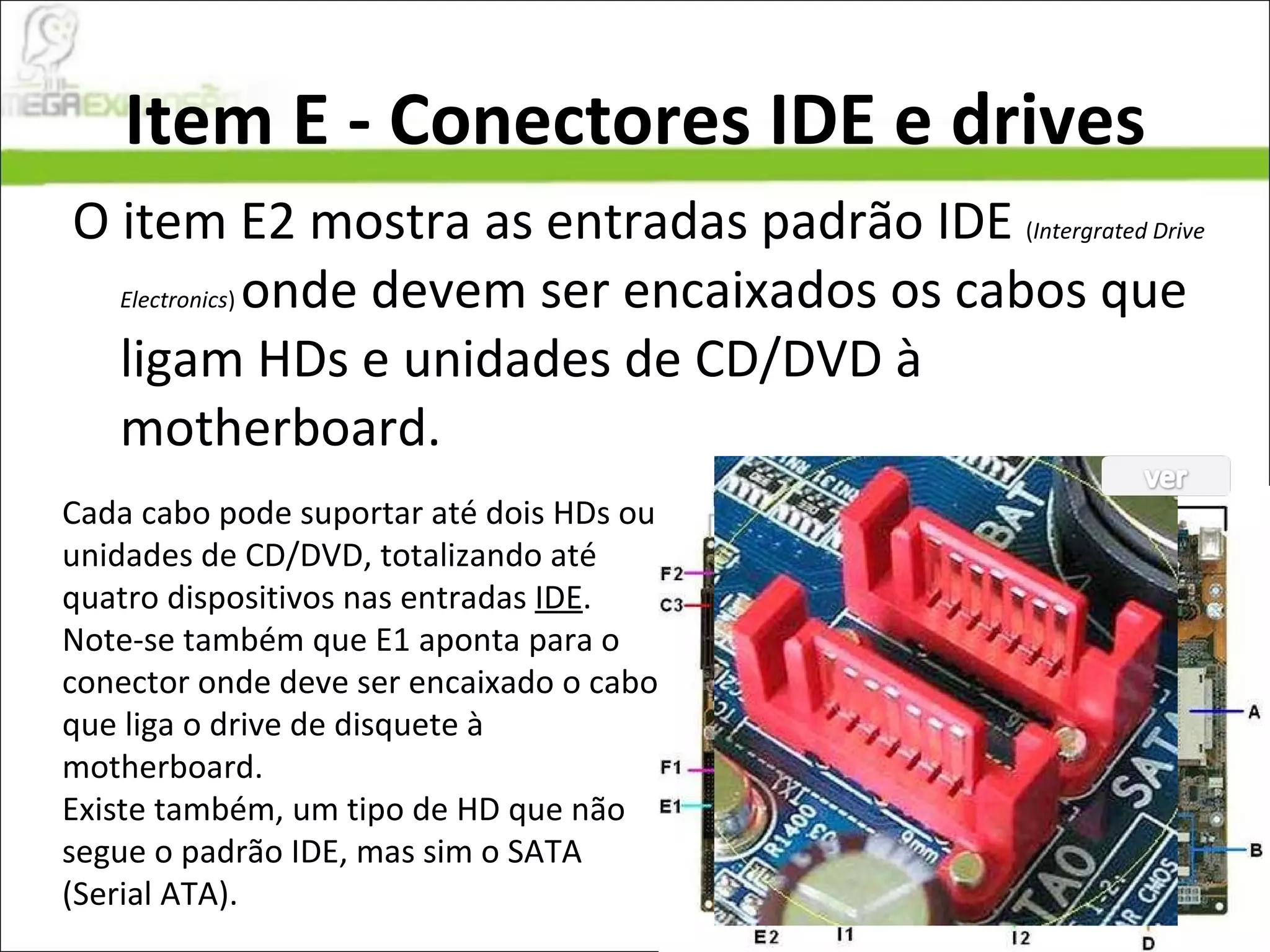

17. Item E - Conectores IDE e drives O item E2 mostra as entradas padrão IDE ( Intergrated Drive Electronics ) onde devem ser encaixados os cabos que ligam HDs e unidades de CD/DVD à motherboard. Cada cabo pode suportar até dois HDs ou unidades de CD/DVD, totalizando até quatro dispositivos nas entradas IDE . Note-se também que E1 aponta para o conector onde deve ser encaixado o cabo que liga o drive de disquete à motherboard. Existe também, um tipo de HD que não segue o padrão IDE, mas sim o SATA (Serial ATA).

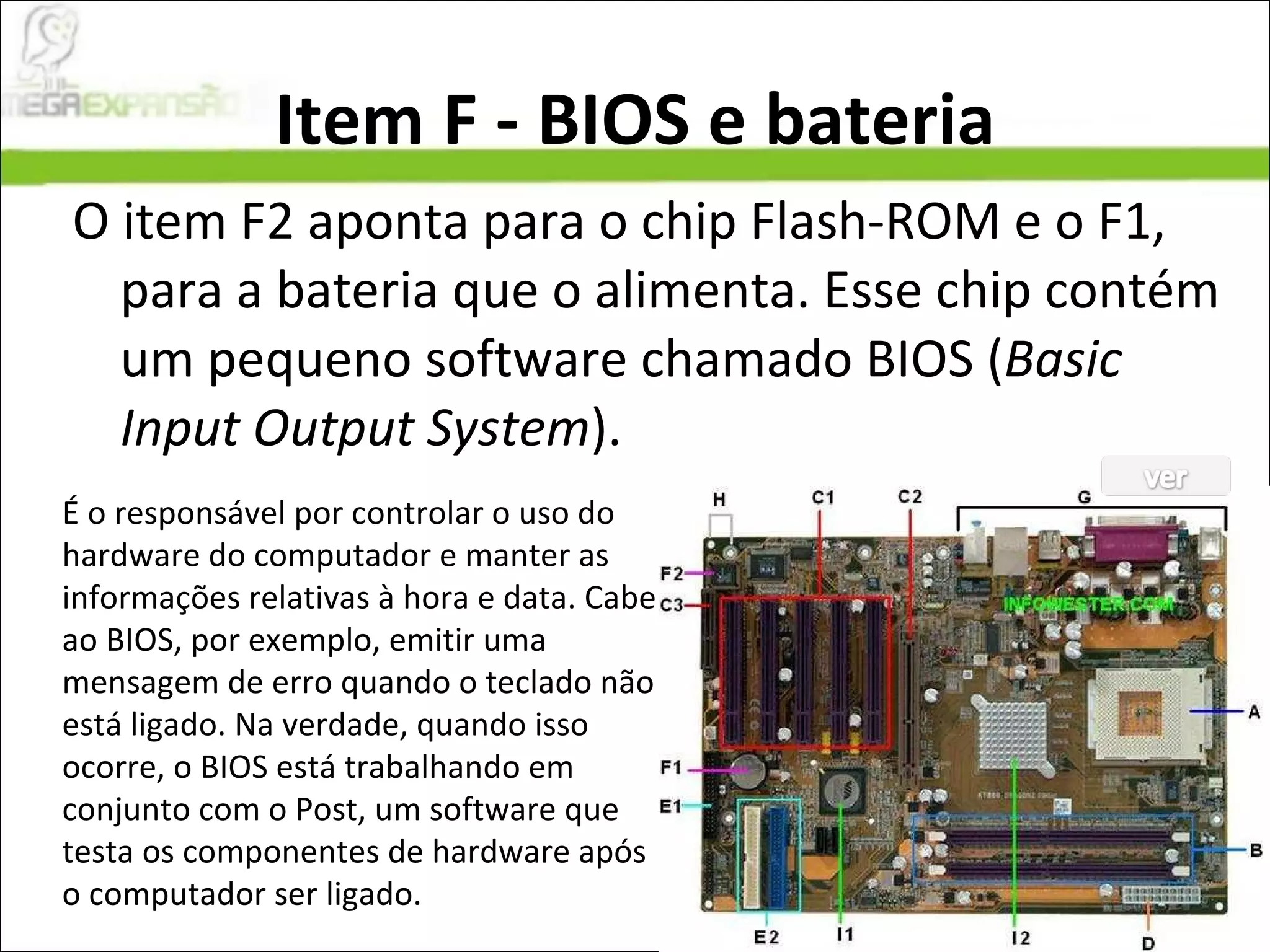

18. Item F - BIOS e bateria O item F2 aponta para o chip Flash-ROM e o F1, para a bateria que o alimenta. Esse chip contém um pequeno software chamado BIOS ( Basic Input Output System ). É o responsável por controlar o uso do hardware do computador e manter as informações relativas à hora e data. Cabe ao BIOS, por exemplo, emitir uma mensagem de erro quando o teclado não está ligado. Na verdade, quando isso ocorre, o BIOS está trabalhando em conjunto com o Post, um software que testa os componentes de hardware após o computador ser ligado.

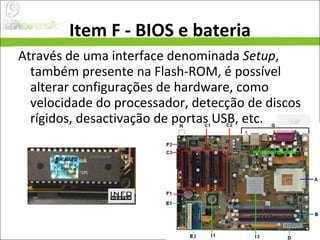

19. Item F - BIOS e bateria Através de uma interface denominada Setup , também presente na Flash-ROM, é possível alterar configurações de hardware, como velocidade do processador, detecção de discos rígidos, desactivação de portas USB, etc.

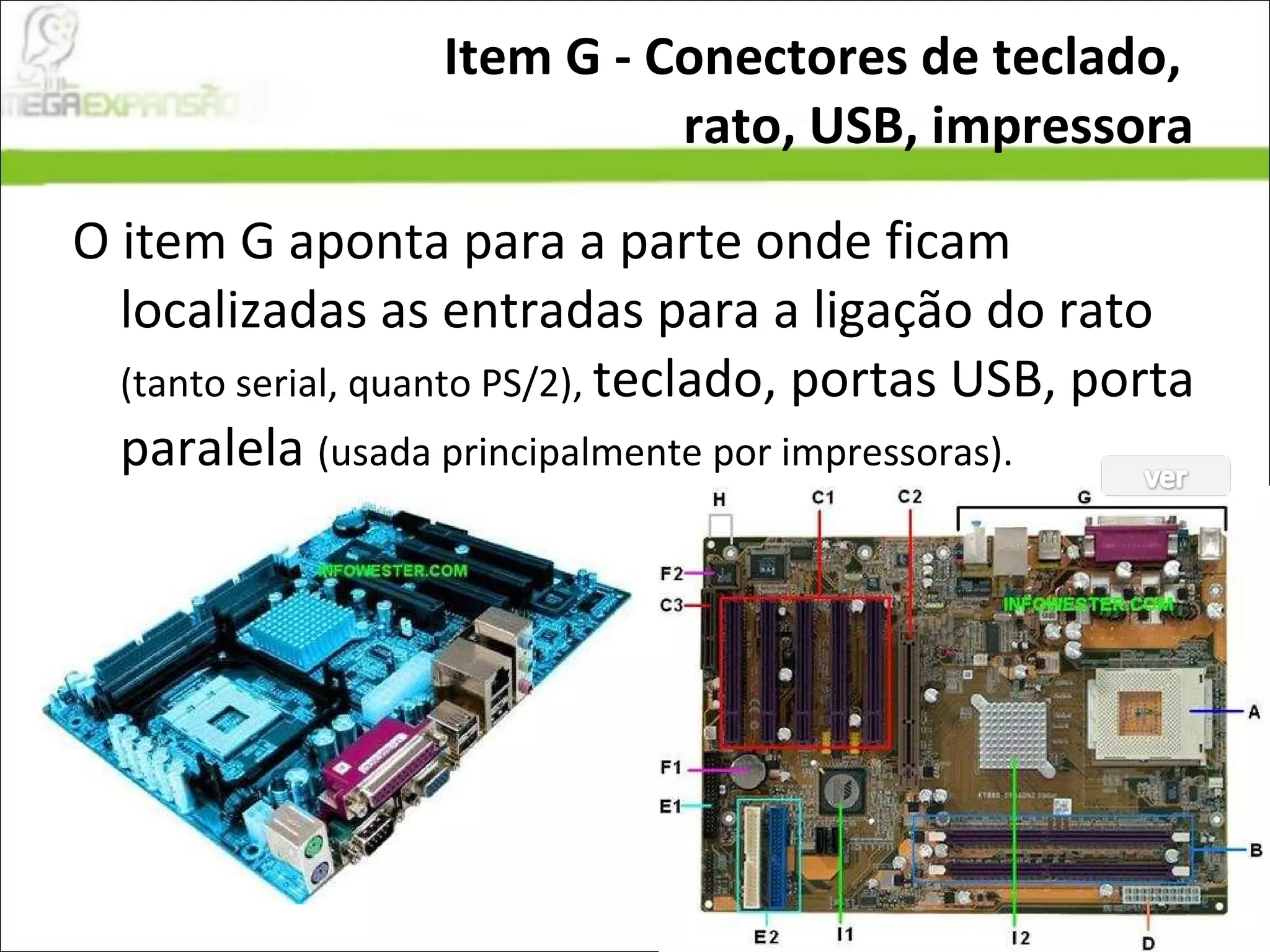

20. Item G - Conectores de teclado, rato, USB, impressora O item G aponta para a parte onde ficam localizadas as entradas para a ligação do rato (tanto serial, quanto PS/2), teclado, portas USB, porta paralela (usada principalmente por impressoras).

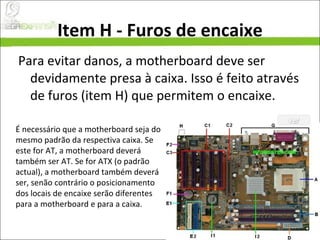

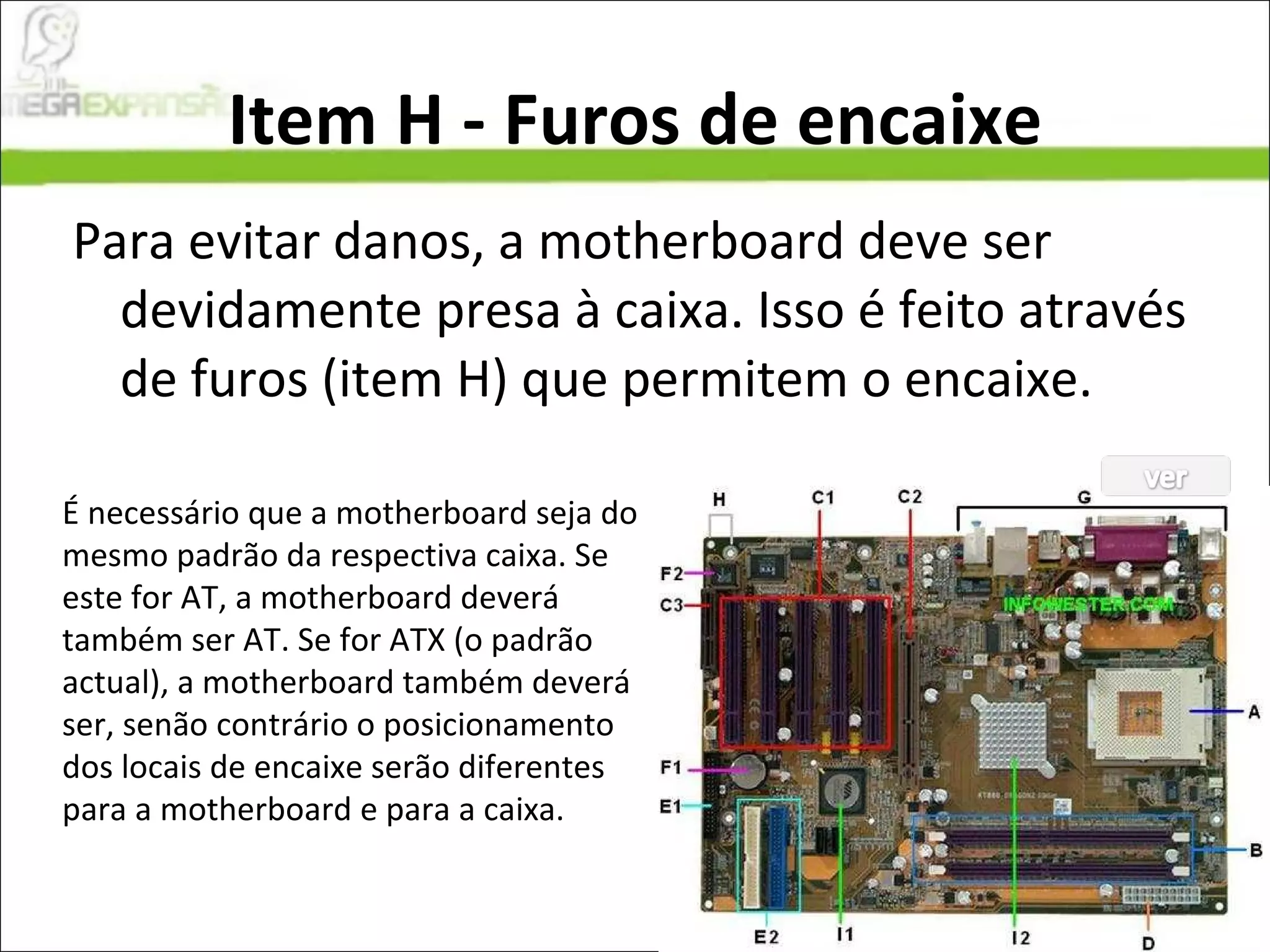

21. Item H - Furos de encaixe Para evitar danos, a motherboard deve ser devidamente presa à caixa. Isso é feito através de furos (item H) que permitem o encaixe. É necessário que a motherboard seja do mesmo padrão da respectiva caixa. Se este for AT, a motherboard deverá também ser AT. Se for ATX (o padrão actual), a motherboard também deverá ser, senão contrário o posicionamento dos locais de encaixe serão diferentes para a motherboard e para a caixa.

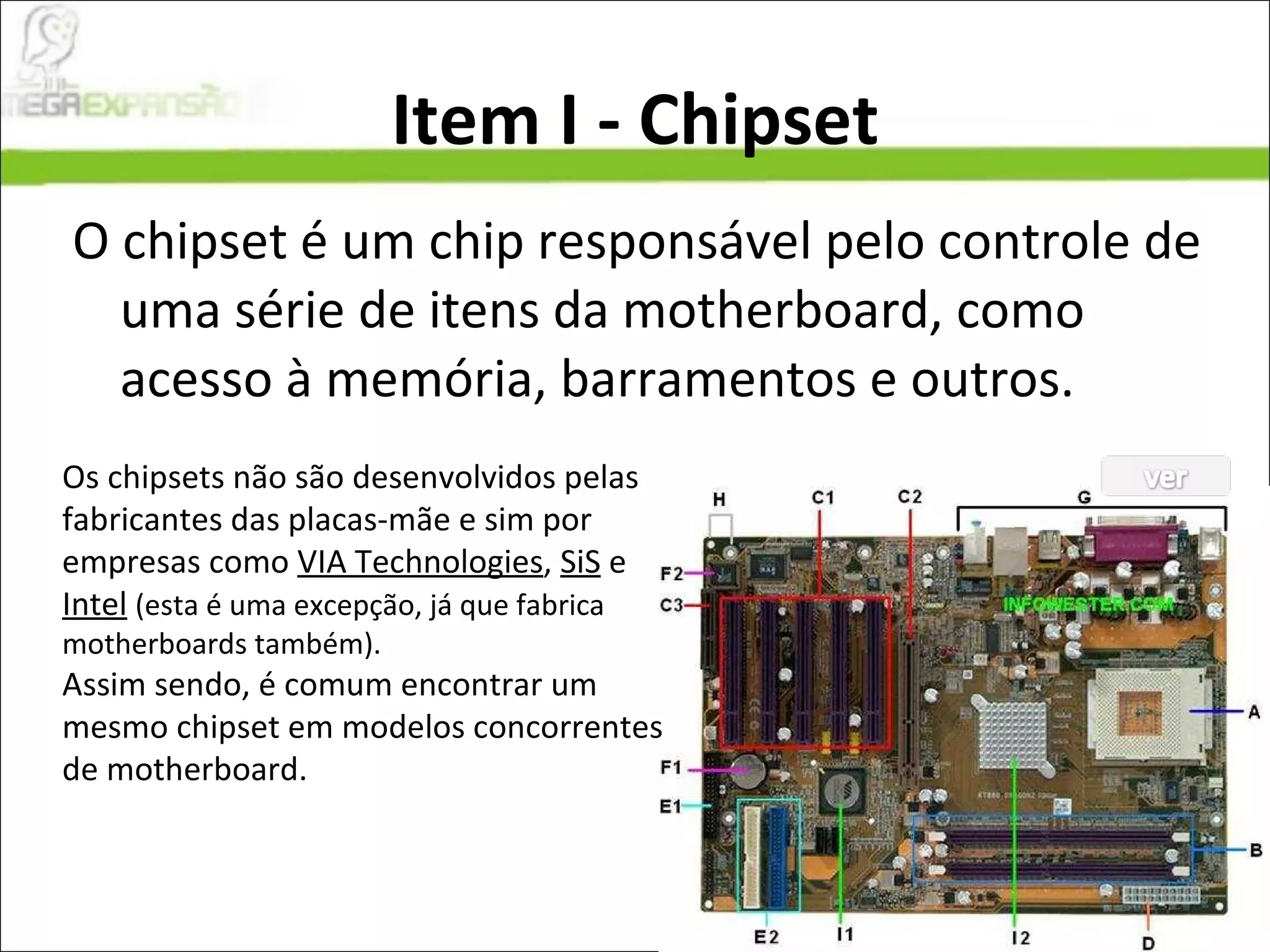

22. Item I - Chipset O chipset é um chip responsável pelo controle de uma série de itens da motherboard, como acesso à memória, barramentos e outros. Os chipsets não são desenvolvidos pelas fabricantes das placas-mãe e sim por empresas como VIA Technologies , SiS e Intel (esta é uma excepção, já que fabrica motherboards também). Assim sendo, é comum encontrar um mesmo chipset em modelos concorrentes de motherboard.

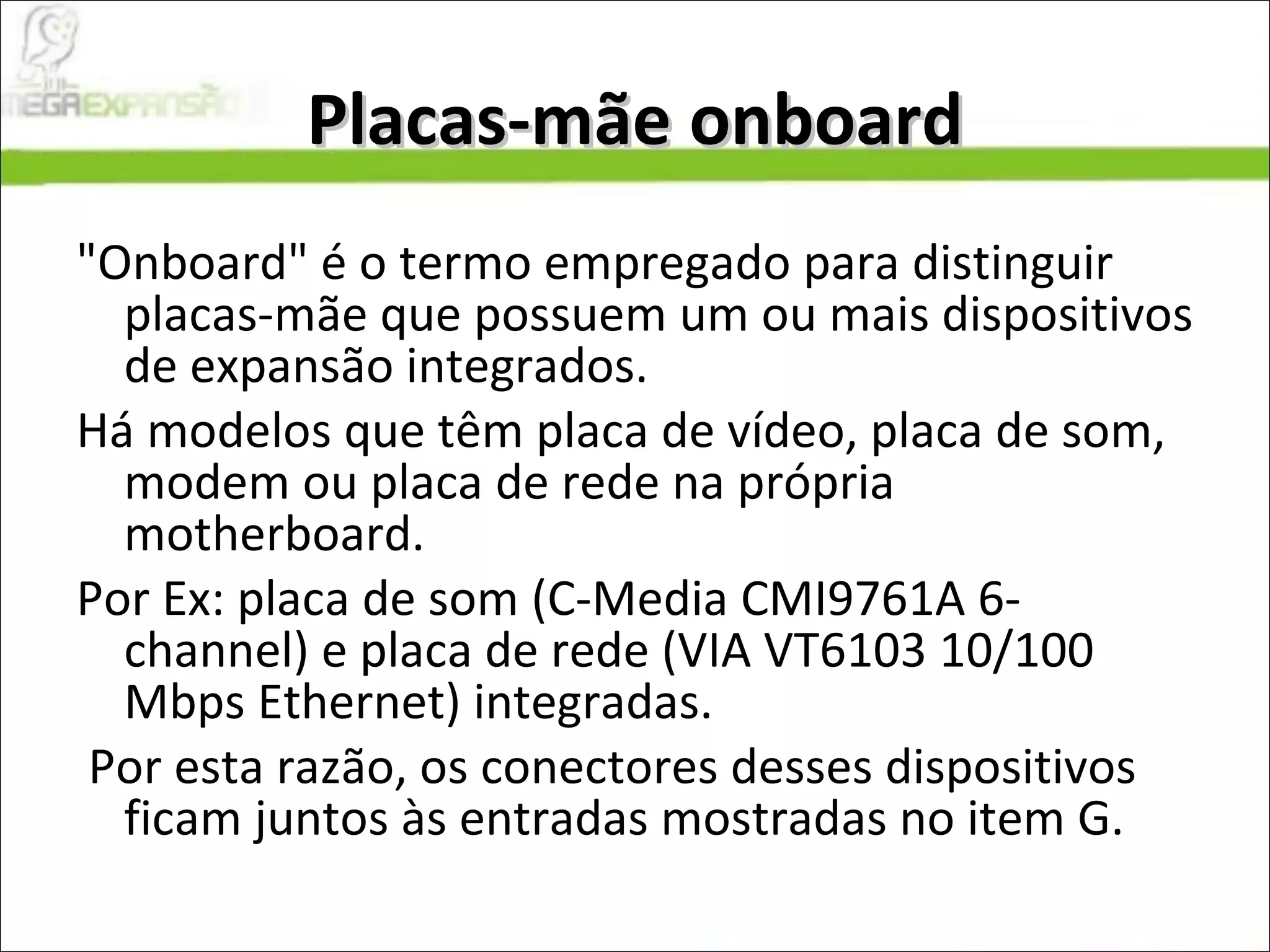

23. Placas-mãe onboard "Onboard" é o termo empregado para distinguir placas-mãe que possuem um ou mais dispositivos de expansão integrados. Há modelos que têm placa de vídeo, placa de som, modem ou placa de rede na própria motherboard. Por Ex: placa de som (C-Media CMI9761A 6-channel) e placa de rede (VIA VT6103 10/100 Mbps Ethernet) integradas. Por esta razão, os conectores desses dispositivos ficam juntos às entradas mostradas no item G.

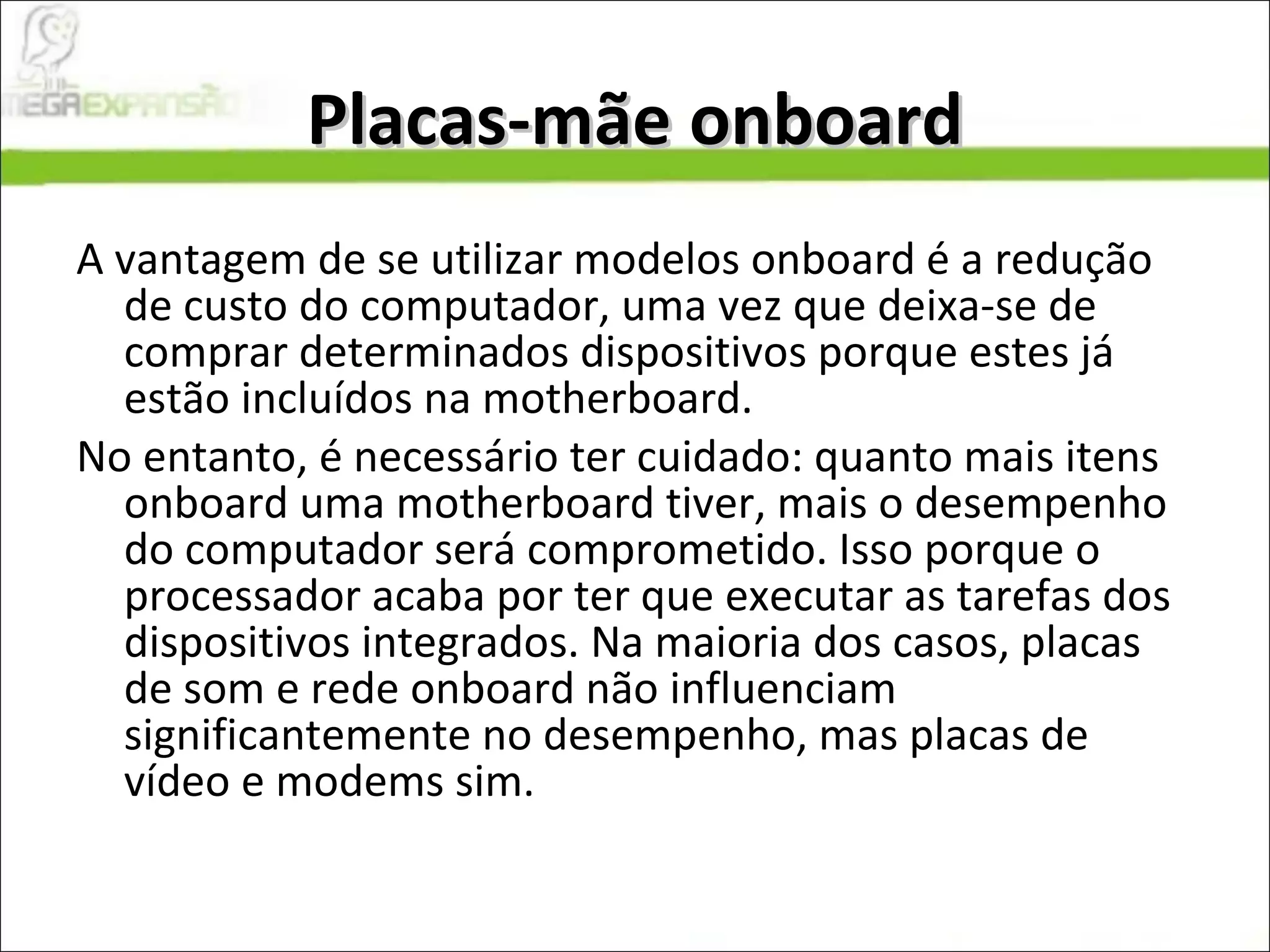

24. Placas-mãe onboard A vantagem de se utilizar modelos onboard é a redução de custo do computador, uma vez que deixa-se de comprar determinados dispositivos porque estes já estão incluídos na motherboard. No entanto, é necessário ter cuidado: quanto mais itens onboard uma motherboard tiver, mais o desempenho do computador será comprometido. Isso porque o processador acaba por ter que executar as tarefas dos dispositivos integrados. Na maioria dos casos, placas de som e rede onboard não influenciam significantemente no desempenho, mas placas de vídeo e modems sim.

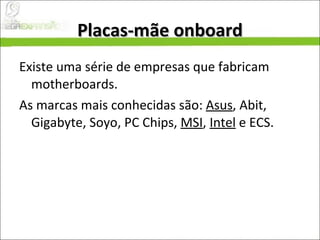

25. Placas-mãe onboard Existe uma série de empresas que fabricam motherboards. As marcas mais conhecidas são: Asus , Abit, Gigabyte, Soyo, PC Chips, MSI , Intel e ECS.
