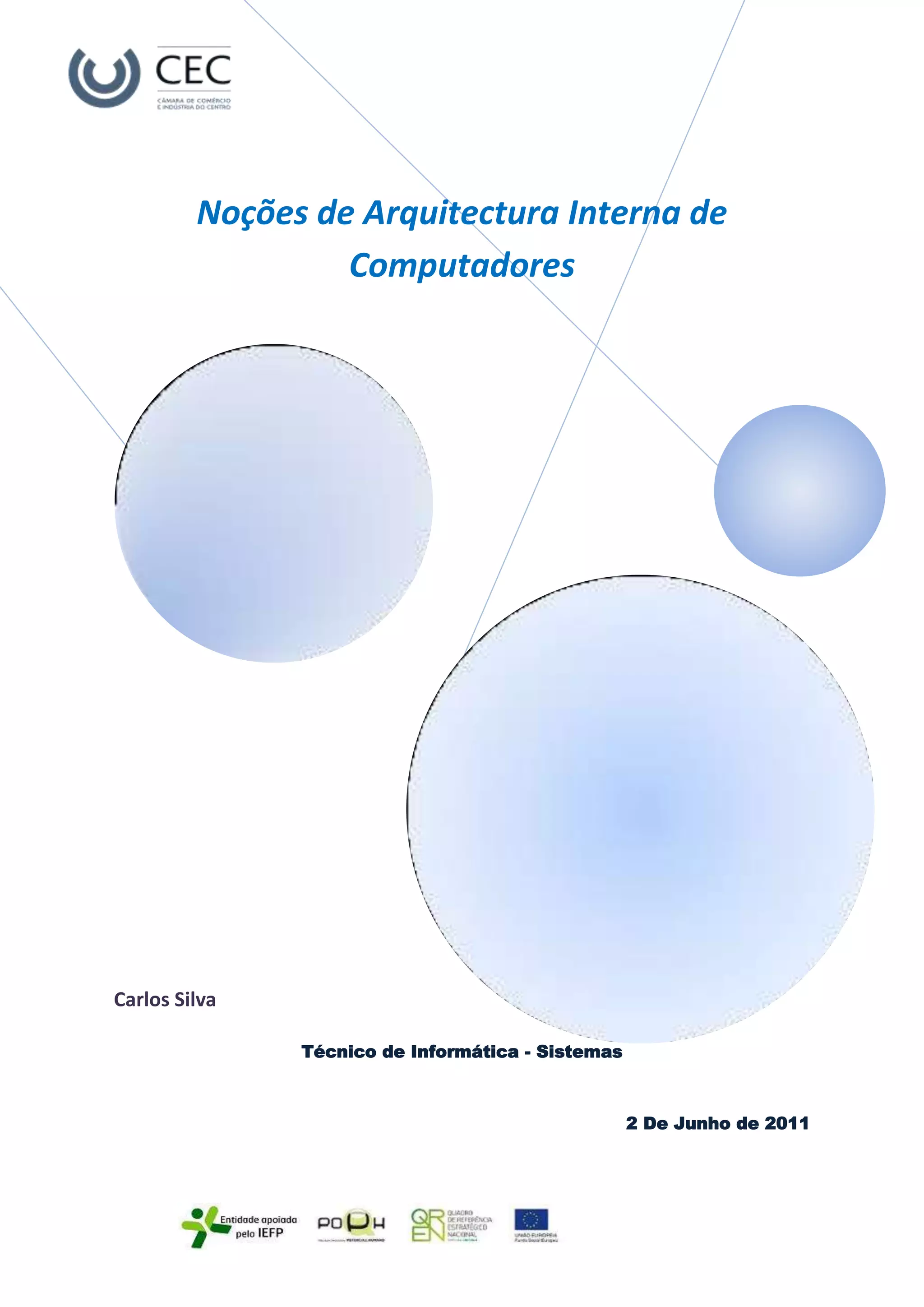

1. Noções de Arquitectura Interna de
Computadores
Carlos Silva
Técnico de Informática - Sistemas
2 De Junho de 2011

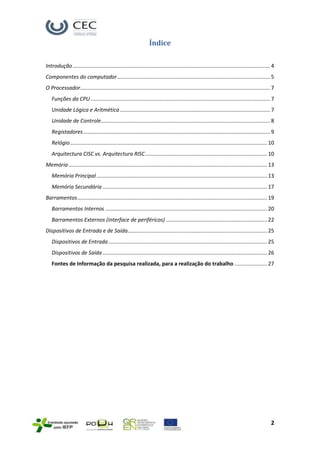

2. Índice
Introdução ..................................................................................................................................... 4
Componentes do computador ....................................................................................................... 5
O Processador................................................................................................................................ 7
Funções da CPU ......................................................................................................................... 7
Unidade Lógica e Aritmética ..................................................................................................... 7
Unidade de Controle.................................................................................................................. 8
Registadores .............................................................................................................................. 9
Relógio..................................................................................................................................... 10
Arquitectura CISC vs. Arquitectura RISC .................................................................................. 10
Memória ...................................................................................................................................... 13
Memória Principal ................................................................................................................... 13
Memória Secundária ............................................................................................................... 17
Barramentos................................................................................................................................ 19
Barramentos Internos ............................................................................................................. 20
Barramentos Externos (interface de periféricos) .................................................................... 22
Dispositivos de Entrada e de Saída.............................................................................................. 25
Dispositivos de Entrada ........................................................................................................... 25
Dispositivos de Saída ............................................................................................................... 26
Fontes de Informação da pesquisa realizada, para a realização do trabalho ...................... 27
2

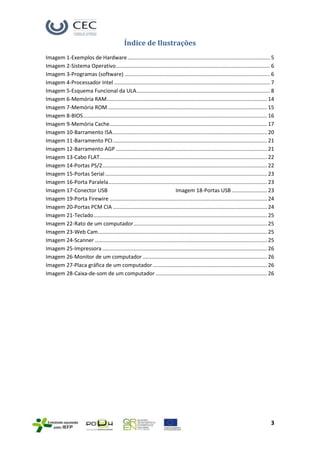

3. Índice de Ilustrações
Imagem 1-Exemplos de Hardware ................................................................................................ 5
Imagem 2-Sistema Operativo........................................................................................................ 6
Imagem 3-Programas (software) .................................................................................................. 6
Imagem 4-Processador Intel ......................................................................................................... 7
Imagem 5-Esquema Funcional da ULA .......................................................................................... 8
Imagem 6-Memória RAM ............................................................................................................ 14
Imagem 7-Memória ROM ........................................................................................................... 15
Imagem 8-BIOS ............................................................................................................................ 16
Imagem 9-Memória Cache .......................................................................................................... 17
Imagem 10-Barramento ISA ........................................................................................................ 20
Imagem 11-Barramento PCI ........................................................................................................ 21
Imagem 12-Barramento AGP ...................................................................................................... 21
Imagem 13-Cabo FLAT................................................................................................................. 22
Imagem 14-Portas PS/2 ............................................................................................................... 22
Imagem 15-Portas Serial ............................................................................................................. 23
Imagem 16-Porta Paralela ........................................................................................................... 23
Imagem 17-Conector USB Imagem 18-Portas USB ........................ 23
Imagem 19-Porta Firewire .......................................................................................................... 24
Imagem 20-Portas PCM CIA ........................................................................................................ 24
Imagem 21-Teclado ..................................................................................................................... 25
Imagem 22-Rato de um computador .......................................................................................... 25
Imagem 23-Web Cam .................................................................................................................. 25
Imagem 24-Scanner .................................................................................................................... 25
Imagem 25-Impressora ............................................................................................................... 26
Imagem 26-Monitor de um computador .................................................................................... 26
Imagem 27-Placa gráfica de um computador ............................................................................. 26
Imagem 28-Caixa-de-som de um computador ........................................................................... 26
3

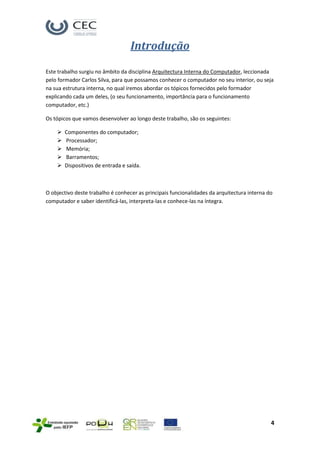

4. Introdução
Este trabalho surgiu no âmbito da disciplina Arquitectura Interna do Computador, leccionada
pelo formador Carlos Silva, para que possamos conhecer o computador no seu interior, ou seja
na sua estrutura interna, no qual iremos abordar os tópicos fornecidos pelo formador
explicando cada um deles, (o seu funcionamento, importância para o funcionamento
computador, etc.)
Os tópicos que vamos desenvolver ao longo deste trabalho, são os seguintes:
 Componentes do computador;
 Processador;
 Memória;
 Barramentos;
 Dispositivos de entrada e saída.
O objectivo deste trabalho é conhecer as principais funcionalidades da arquitectura interna do
computador e saber identificá-las, interpreta-las e conhece-las na íntegra.
4

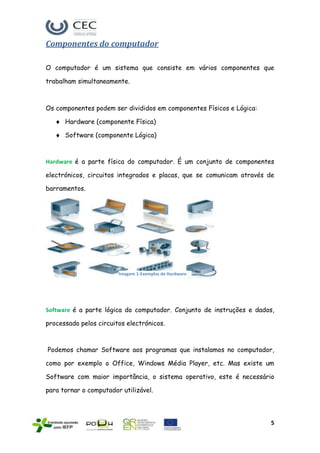

5. Componentes do computador
O computador é um sistema que consiste em vários componentes que
trabalham simultaneamente.
Os componentes podem ser divididos em componentes Físicos e Lógica:
Hardware (componente Física)
Software (componente Lógica)
Hardware é a parte física do computador. É um conjunto de componentes
electrónicos, circuitos integrados e placas, que se comunicam através de
barramentos.
Imagem 1-Exemplos de Hardware
Software é a parte lógica do computador. Conjunto de instruções e dados,
processado pelos circuitos electrónicos.
Podemos chamar Software aos programas que instalamos no computador,
como por exemplo o Office, Windows Média Player, etc. Mas existe um
Software com maior importância, o sistema operativo, este é necessário
para tornar o computador utilizável.
5

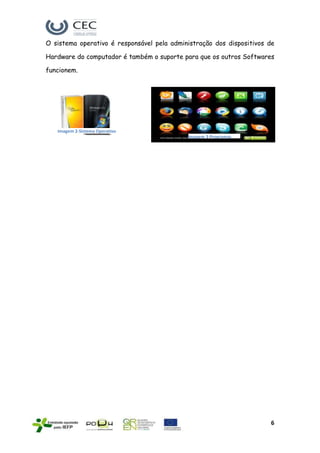

6. O sistema operativo é responsável pela administração dos dispositivos de
Hardware do computador é também o suporte para que os outros Softwares
funcionem.
Imagem 2-Sistema Operativo
Imagem 3-Programas
(software)
6

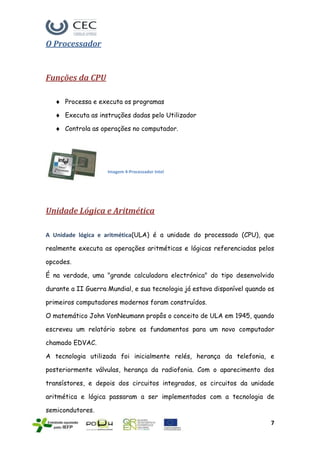

7. O Processador
Funções da CPU
Processa e executa os programas
Executa as instruções dadas pelo Utilizador
Controla as operações no computador.
Imagem 4-Processador Intel
Unidade Lógica e Aritmética
A Unidade lógica e aritmética(ULA) é a unidade do processado (CPU), que
realmente executa as operações aritméticas e lógicas referenciadas pelos
opcodes.
É na verdade, uma "grande calculadora electrónica" do tipo desenvolvido
durante a II Guerra Mundial, e sua tecnologia já estava disponível quando os
primeiros computadores modernos foram construídos.
O matemático John VonNeumann propôs o conceito de ULA em 1945, quando
escreveu um relatório sobre os fundamentos para um novo computador
chamado EDVAC.
A tecnologia utilizada foi inicialmente relés, herança da telefonia, e
posteriormente válvulas, herança da radiofonia. Com o aparecimento dos
transístores, e depois dos circuitos integrados, os circuitos da unidade
aritmética e lógica passaram a ser implementados com a tecnologia de
semicondutores.
7

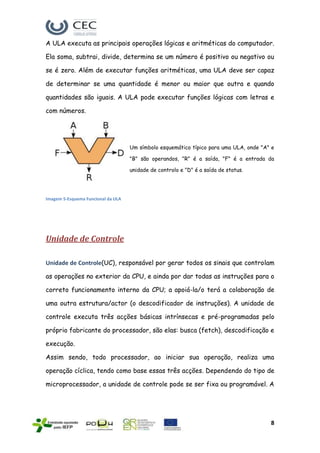

8. A ULA executa as principais operações lógicas e aritméticas do computador.
Ela soma, subtrai, divide, determina se um número é positivo ou negativo ou
se é zero. Além de executar funções aritméticas, uma ULA deve ser capaz
de determinar se uma quantidade é menor ou maior que outra e quando
quantidades são iguais. A ULA pode executar funções lógicas com letras e
com números.
Um símbolo esquemático típico para uma ULA, onde "A" e
"B" são operandos, "R" é a saída, "F" é a entrada da
unidade de controlo e "D" é a saída de status.
Imagem 5-Esquema Funcional da ULA
Unidade de Controle
Unidade de Controle(UC), responsável por gerar todos os sinais que controlam
as operações no exterior da CPU, e ainda por dar todas as instruções para o
correto funcionamento interno da CPU; a apoiá-la/o terá a colaboração de
uma outra estrutura/actor (o descodificador de instruções). A unidade de
controle executa três acções básicas intrínsecas e pré-programadas pelo
próprio fabricante do processador, são elas: busca (fetch), descodificação e
execução.
Assim sendo, todo processador, ao iniciar sua operação, realiza uma
operação cíclica, tendo como base essas três acções. Dependendo do tipo de
microprocessador, a unidade de controle pode se ser fixa ou programável. A
8

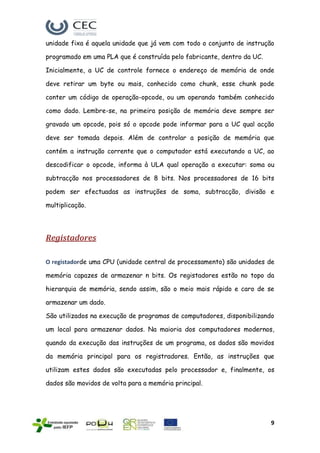

9. unidade fixa é aquela unidade que já vem com todo o conjunto de instrução
programado em uma PLA que é construída pelo fabricante, dentro da UC.
Inicialmente, a UC de controle fornece o endereço de memória de onde
deve retirar um byte ou mais, conhecido como chunk, esse chunk pode
conter um código de operação-opcode, ou um operando também conhecido
como dado. Lembre-se, na primeira posição de memória deve sempre ser
gravado um opcode, pois só o opcode pode informar para a UC qual acção
deve ser tomada depois. Além de controlar a posição de memória que
contém a instrução corrente que o computador está executando a UC, ao
descodificar o opcode, informa à ULA qual operação a executar: soma ou
subtracção nos processadores de 8 bits. Nos processadores de 16 bits
podem ser efectuadas as instruções de soma, subtracção, divisão e
multiplicação.
Registadores
O registadorde uma CPU (unidade central de processamento) são unidades de
memória capazes de armazenar n bits. Os registadores estão no topo da
hierarquia de memória, sendo assim, são o meio mais rápido e caro de se
armazenar um dado.
São utilizados na execução de programas de computadores, disponibilizando
um local para armazenar dados. Na maioria dos computadores modernos,
quando da execução das instruções de um programa, os dados são movidos
da memória principal para os registradores. Então, as instruções que
utilizam estes dados são executadas pelo processador e, finalmente, os
dados são movidos de volta para a memória principal.
9

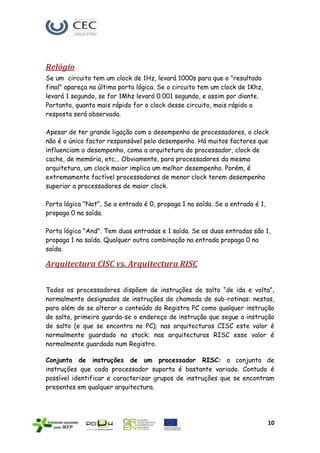

10. Relógio
Se um circuito tem um clock de 1Hz, levará 1000s para que o "resultado
final" apareça na última porta lógica. Se o circuito tem um clock de 1Khz,
levará 1 segundo, se for 1Mhz levará 0.001 segundo, e assim por diante.
Portanto, quanto mais rápido for o clock desse circuito, mais rápido a
resposta será observada.
Apesar de ter grande ligação com o desempenho de processadores, o clock
não é o único factor responsável pelo desempenho. Há muitos factores que
influenciam o desempenho, como a arquitetura do processador, clock de
cache, de memória, etc... Obviamente, para processadores da mesma
arquitetura, um clock maior implica um melhor desempenho. Porém, é
extremamente factível processadores de menor clock terem desempenho
superior a processadores de maior clock.
Porta lógica "Not", Se a entrada é 0, propaga 1 na saída. Se a entrada é 1,
propaga 0 na saída.
Porta lógica "And". Tem duas entradas e 1 saída. Se as duas entradas são 1,
propaga 1 na saída. Qualquer outra combinação na entrada propaga 0 na
saída.
Arquitectura CISC vs. Arquitectura RISC
Todos os processadores dispõem de instruções de salto “de ida e volta”,
normalmente designados de instruções de chamada de sub-rotinas: nestas,
para além de se alterar o conteúdo do Registro PC como qualquer instrução
de salto, primeiro guarda-se o endereço de instrução que segue a instrução
de salto (e que se encontra no PC); nas arquitecturas CISC este valor é
normalmente guardado na stack; nas arquitecturas RISC esse valor é
normalmente guardado num Registro.
Conjunto de instruções de um processador RISC: o conjunto de
instruções que cada processador suporta é bastante variado. Contudo é
possível identificar e caracterizar grupos de instruções que se encontram
presentes em qualquer arquitectura.
10

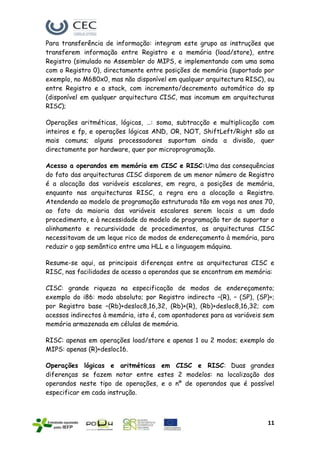

11. Para transferência de informação: integram este grupo as instruções que
transferem informação entre Registro e a memória (load/store), entre
Registro (simulado no Assembler do MIPS, e implementando com uma soma
com o Registro 0), directamente entre posições de memória (suportado por
exemplo, no M680x0, mas não disponível em qualquer arquitectura RISC), ou
entre Registro e a stack, com incremento/decremento automático do sp
(disponível em qualquer arquitectura CISC, mas incomum em arquitecturas
RISC);
Operações aritméticas, lógicas, …: soma, subtracção e multiplicação com
inteiros e fp, e operações lógicas AND, OR, NOT, ShiftLeft/Right são as
mais comuns; alguns processadores suportam ainda a divisão, quer
directamente por hardware, quer por microprogramação.
Acesso a operandos em memória em CISC e RISC:Uma das consequências
do fato das arquitecturas CISC disporem de um menor número de Registro
é a alocação das variáveis escalares, em regra, a posições de memória,
enquanto nas arquitecturas RISC, a regra era a alocação a Registro.
Atendendo ao modelo de programação estruturada tão em voga nos anos 70,
ao fato da maioria das variáveis escalares serem locais a um dado
procedimento, e à necessidade do modelo de programação ter de suportar o
alinhamento e recursividade de procedimentos, as arquitecturas CISC
necessitavam de um leque rico de modos de endereçamento à memória, para
reduzir o gap semântico entre uma HLL e a linguagem máquina.
Resume-se aqui, as principais diferenças entre as arquitecturas CISC e
RISC, nas facilidades de acesso a operandos que se encontram em memória:
CISC: grande riqueza na especificação de modos de endereçamento;
exemplo do i86: modo absoluto; por Registro indirecto –(R), – (SP), (SP)+;
por Registro base –(Rb)+desloc8,16,32, (Rb)+(R), (Rb)+desloc8,16,32; com
acessos indirectos à memória, isto é, com apontadores para as variáveis sem
memória armazenada em células de memória.
RISC: apenas em operações load/store e apenas 1 ou 2 modos; exemplo do
MIPS: apenas (R)+desloc16.
Operações lógicas e aritméticas em CISC e RISC: Duas grandes
diferenças se fazem notar entre estes 2 modelos: na localização dos
operandos neste tipo de operações, e o nº de operandos que é possível
especificar em cada instrução.
11

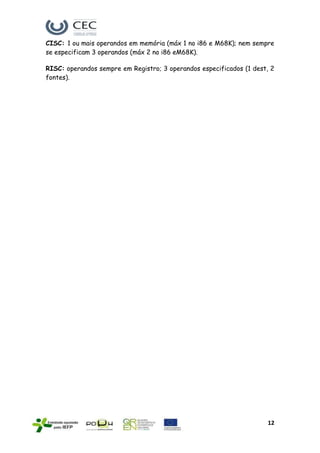

12. CISC: 1 ou mais operandos em memória (máx 1 no i86 e M68K); nem sempre
se especificam 3 operandos (máx 2 no i86 eM68K).
RISC: operandos sempre em Registro; 3 operandos especificados (1 dest, 2
fontes).
12

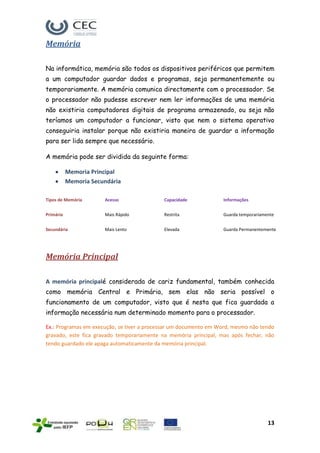

13. Memória
Na informática, memória são todos os dispositivos periféricos que permitem
a um computador guardar dados e programas, seja permanentemente ou
temporariamente. A memória comunica directamente com o processador. Se
o processador não pudesse escrever nem ler informações de uma memória
não existiria computadores digitais de programa armazenado, ou seja não
teríamos um computador a funcionar, visto que nem o sistema operativo
conseguiria instalar porque não existiria maneira de guardar a informação
para ser lida sempre que necessário.
A memória pode ser dividida da seguinte forma:
Memoria Principal
Memoria Secundária
Tipos de Memória Acesso Capacidade Informações
Primária Mais Rápido Restrita Guarda temporariamente
Secundária Mais Lento Elevada Guarda Permanentemente
Memória Principal
A memória principalé considerada de cariz fundamental, também conhecida
como memória Central e Primária, sem elas não seria possível o
funcionamento de um computador, visto que é nesta que fica guardada a
informação necessária num determinado momento para o processador.
Ex.: Programas em execução, se tiver a processar um documento em Word, mesmo não tendo
gravado, este fica gravado temporariamente na memória principal, mas após fechar, não
tendo guardado ele apaga automaticamente da memória principal.
13

14. Esta memória está dividida em três tipos distintos:
Memória RAM
Memória ROM
Memória Cache
Memória RAMé um sistema de armazenamento de dados. É uma memória
essencial para o computador, sendo usada para guardar dados e instruções
de um programa.
RAM significa (Random Access Memory, Memória de Acesso Aleatório).
As suas principais características é o seu acesso aleatório, ou seja
selecciona automaticamente o que desejamos sem ter de passar por toda a
informação nela contida, aos dados e ao suporte de leitura e gravação de
dados, sendo que o processo de gravação é destrutivo e o processo de
leitura não é destrutivo. É uma memória volátil, sendo que apenas guarda a
informação enquanto o computador está ligado, após isso apaga toda a
informação automaticamente.
Imagem 6-Memória RAM
Existem dois tipos básicos de memória RAM:
RAM Dinâmica
RAM Estática
14

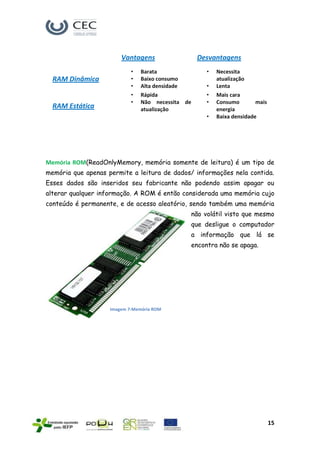

15. Vantagens Desvantagens
• Barata • Necessita
RAM Dinâmica • Baixo consumo atualização
• Alta densidade • Lenta
• Rápida • Mais cara
• Não necessita de • Consumo mais
RAM Estática atualização energia
• Baixa densidade
Memória ROM(ReadOnlyMemory, memória somente de leitura) é um tipo de
memória que apenas permite a leitura de dados/ informações nela contida.
Esses dados são inseridos seu fabricante não podendo assim apagar ou
alterar qualquer informação. A ROM é então considerada uma memória cujo
conteúdo é permanente, e de acesso aleatório, sendo também uma memória
não volátil visto que mesmo
que desligue o computador
a informação que lá se
encontra não se apaga.
Imagem 7-Memória ROM
15

16. A memória ROM é constituída por três programas:
BIOS (Basic Input/OutpuSystem)– Conjunto de instruções básicas de
software que permite ao processador trabalhar com periféricos
básicos (Unidade de disquetes).
Imagem 8-BIOS
POST (Power-OnSelfTest) – Autoteste de inicialização, realizado sempre
que o computador é inicializado. (Identifica a configuração instalada,
inicializa os circuitos periféricos ligados à motherboard, inicializa o
vídeo, testa o teclado, carrega o sistema operativo para a memória,
entrega o controlo do microprocessador ao sistema operativo).
SETUP (configuração do sistema) – Programa de configuração do
hardware do computador. Essa configuração pode ser feita
manualmente pelo utilizador, através da escolha de várias opções num
interface próprio.
Memória ROM está dividida em três tipos de memória, segundo a sua forma
de gravação:
PROM (ProgrammableReadOnlyMemory) – A informação só pode gravada
uma única vez através de um equipamento especial. A programação é
feita fundindo fusíveis internos à memória.
EPROM (ErasableProgrammable ROM) – Pode-se gravar e apagar um
determinado número de vezes. A programação é feita pela indução de
cargas eléctricas aos circuitos internos. A eliminação do programa
faz-se expondo a memória a raios ultravioleta.
EEPROM (Electricaly EPROM)- Podem ser programadas electronicamente
sem as retirar do seu local na motherboard.
16

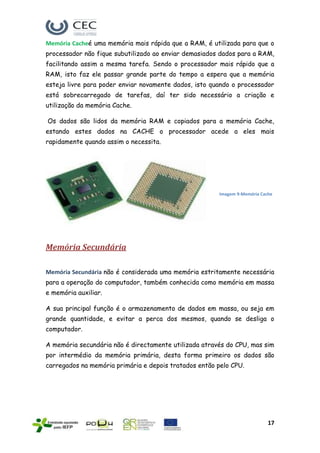

17. Memória Cacheé uma memória mais rápida que a RAM, é utilizada para que o
processador não fique subutilizado ao enviar demasiados dados para a RAM,
facilitando assim a mesma tarefa. Sendo o processador mais rápido que a
RAM, isto faz ele passar grande parte do tempo a espera que a memória
esteja livre para poder enviar novamente dados, isto quando o processador
está sobrecarregado de tarefas, daí ter sido necessário a criação e
utilização da memória Cache.
Os dados são lidos da memória RAM e copiados para a memória Cache,
estando estes dados na CACHE o processador acede a eles mais
rapidamente quando assim o necessita.
Imagem 9-Memória Cache
Memória Secundária
Memória Secundária não é considerada uma memória estritamente necessária
para a operação do computador, também conhecida como memória em massa
e memória auxiliar.
A sua principal função é o armazenamento de dados em massa, ou seja em
grande quantidade, e evitar a perca dos mesmos, quando se desliga o
computador.
A memória secundária não é directamente utilizada através do CPU, mas sim
por intermédio da memória primária, desta forma primeiro os dados são
carregados na memória primária e depois tratados então pelo CPU.
17

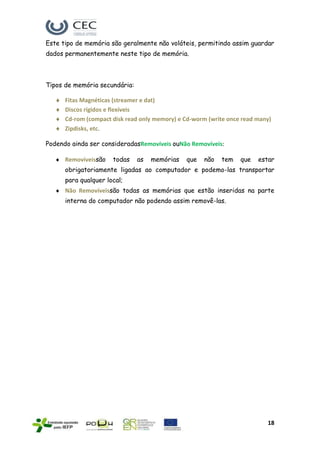

18. Este tipo de memória são geralmente não voláteis, permitindo assim guardar
dados permanentemente neste tipo de memória.
Tipos de memória secundária:
Fitas Magnéticas (streamer e dat)
Discos rígidos e flexíveis
Cd-rom (compact disk read only memory) e Cd-worm (write once read many)
Zipdisks, etc.
Podendo ainda ser consideradasRemovíveis ouNão Removíveis:
Removíveissão todas as memórias que não tem que estar
obrigatoriamente ligadas ao computador e podemo-las transportar
para qualquer local;
Não Removíveissão todas as memórias que estão inseridas na parte
interna do computador não podendo assim removê-las.
18

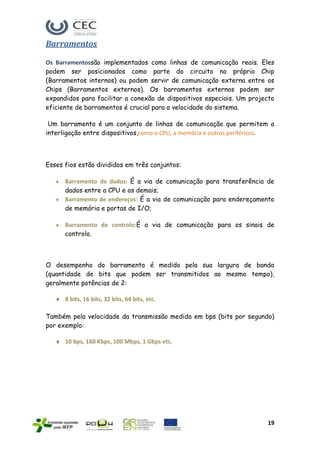

19. Barramentos
Os Barramentossão implementados como linhas de comunicação reais. Eles
podem ser posicionados como parte do circuito no próprio Chip
(Barramentos internos) ou podem servir de comunicação externa entre os
Chips (Barramentos externos). Os barramentos externos podem ser
expandidos para facilitar a conexão de dispositivos especiais. Um projecto
eficiente de barramentos é crucial para a velocidade do sistema.
Um barramento é um conjunto de linhas de comunicação que permitem a
interligação entre dispositivos,como o CPU, a memória e outros periféricos.
Esses fios estão divididos em três conjuntos:
Barramento de dados: É a via de comunicação para transferência de
dados entre a CPU e os demais;
Barramento de endereços: É a via de comunicação para endereçamento
de memória e portas de I/O;
Barramento de controlo:É a via de comunicação para os sinais de
controlo.
O desempenho do barramento é medido pela sua largura de banda
(quantidade de bits que podem ser transmitidos ao mesmo tempo),
geralmente potências de 2:
8 bits, 16 bits, 32 bits, 64 bits, etc.
Também pela velocidade da transmissão medida em bps (bits por segundo)
por exemplo:
10 bps, 160 Kbps, 100 Mbps, 1 Gbps etc.
19

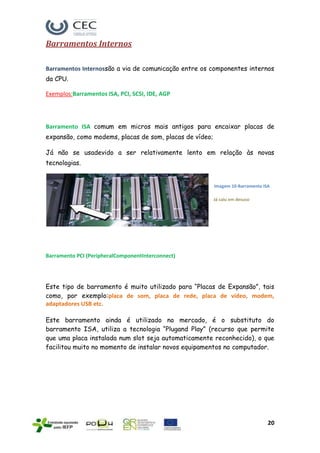

20. Barramentos Internos
Barramentos Internossão a via de comunicação entre os componentes internos
da CPU.
Exemplos:Barramentos ISA, PCI, SCSI, IDE, AGP
Barramento ISA comum em micros mais antigos para encaixar placas de
expansão, como modems, placas de som, placas de vídeo;
Já não se usadevido a ser relativamente lento em relação às novas
tecnologias.
Imagem 10-Barramento ISA
Já caiu em desuso
Barramento PCI (PeripheralComponentInterconnect)
Este tipo de barramento é muito utilizado para “Placas de Expansão”, tais
como, por exemplo:placa de som, placa de rede, placa de vídeo, modem,
adaptadores USB etc.
Este barramento ainda é utilizado no mercado, é o substituto do
barramento ISA, utiliza a tecnologia “Plugand Play” (recurso que permite
que uma placa instalada num slot seja automaticamente reconhecido), o que
facilitou muito no momento de instalar novos equipamentos no computador.
20

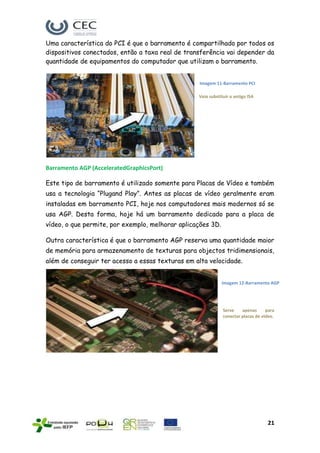

21. Uma característica do PCI é que o barramento é compartilhado por todos os
dispositivos conectados, então a taxa real de transferência vai depender da
quantidade de equipamentos do computador que utilizam o barramento.
Imagem 11-Barramento PCI
Veio substituir o antigo ISA
Barramento AGP (AcceleratedGraphicsPort)
Este tipo de barramento é utilizado somente para Placas de Vídeo e também
usa a tecnologia “Plugand Play”. Antes as placas de vídeo geralmente eram
instaladas em barramento PCI, hoje nos computadores mais modernos só se
usa AGP. Desta forma, hoje há um barramento dedicado para a placa de
vídeo, o que permite, por exemplo, melhorar aplicações 3D.
Outra característica é que o barramento AGP reserva uma quantidade maior
de memória para armazenamento de texturas para objectos tridimensionais,
além de conseguir ter acesso a essas texturas em alta velocidade.
Imagem 12-Barramento AGP
Serve apenas para
conectar placas de vídeo.
21

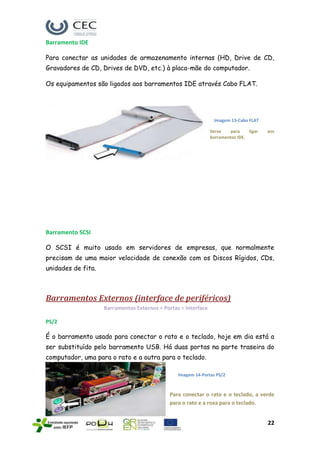

22. Barramento IDE
Para conectar as unidades de armazenamento internas (HD, Drive de CD,
Gravadores de CD, Drives de DVD, etc.) à placa-mãe do computador.
Os equipamentos são ligados aos barramentos IDE através Cabo FLAT.
Imagem 13-Cabo FLAT
Serve para ligar aos
barramentos IDE.
Barramento SCSI
O SCSI é muito usado em servidores de empresas, que normalmente
precisam de uma maior velocidade de conexão com os Discos Rígidos, CDs,
unidades de fita.
Barramentos Externos (interface de periféricos)
Barramentos Externos = Portas = Interface
PS/2
É o barramento usado para conectar o rato e o teclado, hoje em dia está a
ser substituído pelo barramento USB. Há duas portas na parte traseira do
computador, uma para o rato e a outra para o teclado.
Imagem 14-Portas PS/2
Para conectar o rato e o teclado, a verde
para o rato e a roxa para o teclado.
22

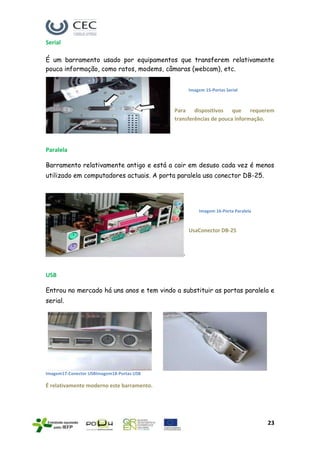

23. Serial
É um barramento usado por equipamentos que transferem relativamente
pouca informação, como ratos, modems, câmaras (webcam), etc.
Imagem 15-Portas Serial
Para dispositivos que requerem
transferências de pouca informação.
Paralela
Barramento relativamente antigo e está a cair em desuso cada vez é menos
utilizado em computadores actuais. A porta paralela usa conector DB-25.
Imagem 16-Porta Paralela
UsaConector DB-25
USB
Entrou no mercado há uns anos e tem vindo a substituir as portas paralela e
serial.
Imagem17-Conector USBImagem18-Portas USB
É relativamente moderno este barramento.
23

24. Firewire
Encontrado apenas nos computadores mais novos, o barramento firewire é
bastante rápido.
Imagem19-Porta Firewire
É um barramento novo bastante
mais rápido.
PCM CIA
Encontrado em modems, placas de som, placas de rede e até discos rígidos
portáteis.
Imagem 20-Portas PCM CIA Encontram-se em modems por exemplo.
24

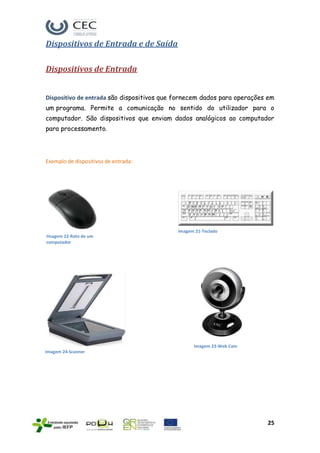

25. Dispositivos de Entrada e de Saída
Dispositivos de Entrada
Dispositivo de entrada são dispositivos que fornecem dados para operações em
um programa. Permite a comunicação no sentido do utilizador para o
computador. São dispositivos que enviam dados analógicos ao computador
para processamento.
Exemplo de dispositivos de entrada:
Imagem 21-Teclado
Imagem 22-Rato de um
computador
Imagem 23-Web Cam
Imagem 24-Scanner
25

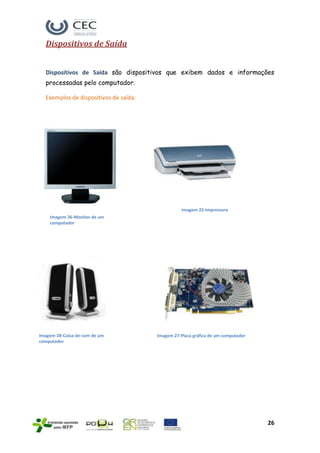

26. Dispositivos de Saída
Dispositivos de Saída são dispositivos que exibem dados e informações
processadas pelo computador.
Exemplos de dispositivos de saída:
Imagem 25-Impressora
Imagem 26-Monitor de um
computador
Imagem 28-Caixa-de-som de um Imagem 27-Placa gráfica de um computador
computador
26

27. Fontes de Informação da pesquisa realizada, para a realização do trabalho
o http://pt.wikipedia.org/wiki/Mem%C3%B3ria_(computador)
o http://www.prof2000.pt/users/afaria2004/memoria.htm
o http://www.ime.usp.br/~weslley/memoria.htm
o http://www.tecmundo.com.br/918-o-que-e-memoria-ram-.htm
o http://pt.scribd.com/doc/6976316/Memoria-Ram-e-Rom
o http://br.answers.yahoo.com/question/index?qid=20070426063900AAACc0Q
o http://pt.wikipedia.org/wiki/Mem%C3%B3ria_ROM
o http://pt.wikipedia.org/wiki/Mem%C3%B3ria_RAM
o http://pt.wikipedia.org/wiki/Mem%C3%B3ria_cache
o http://www.ime.usp.br/~weslley/memoria.htm
o http://informaticadeconcursos.blogspot.com/2010/02/o-que-e-memoria-primaria-
principal-e.html
o http://toniinfo.com/memoria-
secundaria/?utm_source=rss&utm_medium=rss&utm_campaign=memoria-secundaria
o http://pt.wikipedia.org/wiki/Unidade_l%C3%B3gica_e_aritm%C3%A9tica
o http://pt.wikipedia.org/wiki/Unidade_de_controle
o http://authorshive.com/2010/12/27/tips-on-buying-a-cpu-processor/
o http://pt.wikipedia.org/wiki/Registrador_%28inform%C3%A1tica%29
o http://pt.wikipedia.org/wiki/Barramento
o http://www.di.ufpb.br/raimundo/ArqDI/Arq5.htm
o http://algol.dcc.ufla.br/~monserrat/icc/Arquitetura_1.pdf
o http://www.concursospublicosonline.com/informacao/view/Apostilas/Informatica/Ba
rramentos/
o http://www.google.pt/url?sa=t&source=web&cd=1&ved=0CBsQFjAA&url=http
%3A%2F%2Fparaiso.etfto.gov.br%2Fdocente%2Fadmin%2Fupload%2Fdocs_up
27

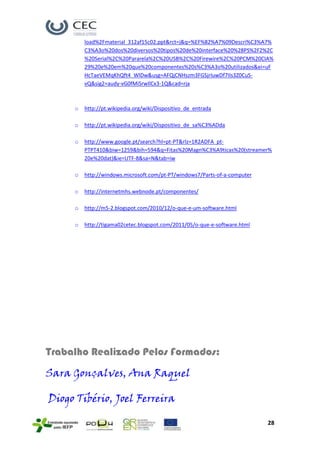

28. load%2Fmaterial_312af15c02.ppt&rct=j&q=%EF%82%A7%09Descri%C3%A7%
C3%A3o%20dos%20diversos%20tipos%20de%20interface%20%28PS%2F2%2C
%20Serial%2C%20Pararela%2C%20USB%2C%20Firewire%2C%20PCM%20CIA%
29%20e%20em%20que%20componentes%20s%C3%A3o%20utilizados&ei=uF
HcTaeVEMqKhQft4_WlDw&usg=AFQjCNHszm3FGSjrIuwDf7IIs3Z0CuS-
vQ&sig2=audy-vG0fMiSrwIlCx3-1Q&cad=rja
o http://pt.wikipedia.org/wiki/Dispositivo_de_entrada
o http://pt.wikipedia.org/wiki/Dispositivo_de_sa%C3%ADda
o http://www.google.pt/search?hl=pt-PT&rlz=1R2ADFA_pt-
PTPT410&biw=1259&bih=594&q=Fitas%20Magn%C3%A9ticas%20(streamer%
20e%20dat)&ie=UTF-8&sa=N&tab=iw
o http://windows.microsoft.com/pt-PT/windows7/Parts-of-a-computer
o http://internetmhs.webnode.pt/componentes/
o http://m5-2.blogspot.com/2010/12/o-que-e-um-software.html
o http://tigama02cetec.blogspot.com/2011/05/o-que-e-software.html
Trabalho Realizado Pelos Formados:
Sara Gonçalves, Ana Raquel
Diogo Tibério, Joel Ferreira
28
