1. HARDWARE
Montagem e
Manutenção de
Computadores
Instrutor:
Luiz Henrique Goulart

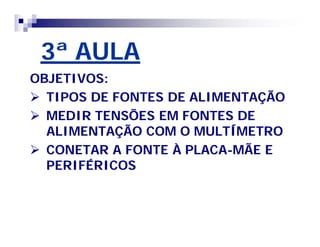

2. 3ª AULA
OBJETIVOS:
 TIPOS DE FONTES DE ALIMENTAÇÃO
 MEDIR TENSÕES EM FONTES DE
ALIMENTAÇÃO COM O MULTÍMETRO
 CONETAR A FONTE À PLACA-MÃE E
PERIFÉRICOS

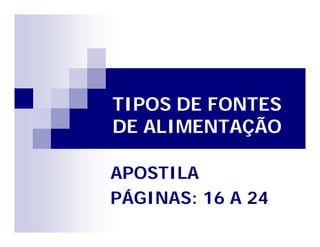

3. TIPOS DE FONTES
DE ALIMENTAÇÃO
APOSTILA
PÁGINAS: 16 A 24

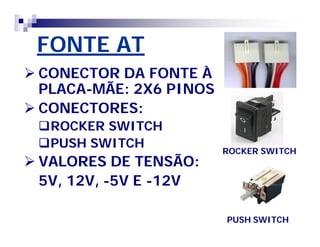

4. FONTE AT
 CONECTOR DA FONTE À
PLACA-MÃE: 2X6 PINOS
 CONECTORES:
ROCKER SWITCH
PUSH SWITCH
 VALORES DE TENSÃO:
5V, 12V, -5V E -12V
ROCKER SWITCH
PUSH SWITCH

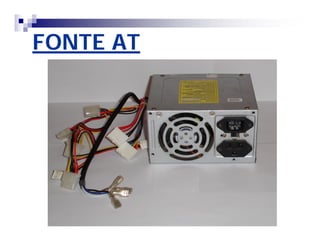

5. FONTE AT

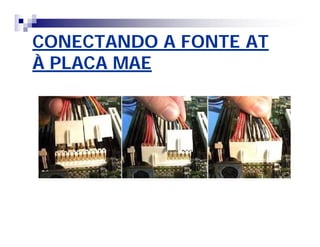

6. CONECTANDO A FONTE AT
À PLACA MAE

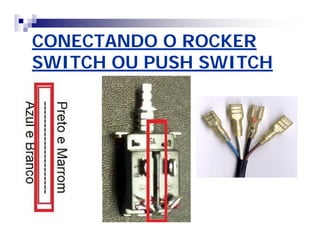

7. CONECTANDO O ROCKER
SWITCH OU PUSH SWITCH

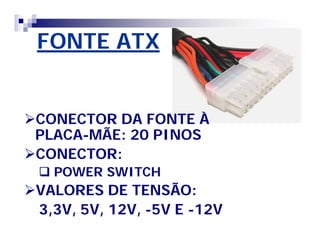

8. FONTE ATX
CONECTOR DA FONTE À
PLACA-MÃE: 20 PINOS
CONECTOR:
 POWER SWITCH
VALORES DE TENSÃO:
3,3V, 5V, 12V, -5V E -12V

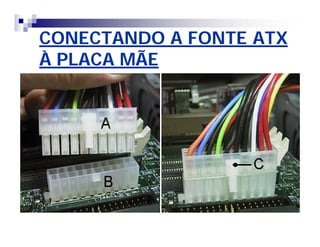

9. CONECTANDO A FONTE ATX
À PLACA MÃE

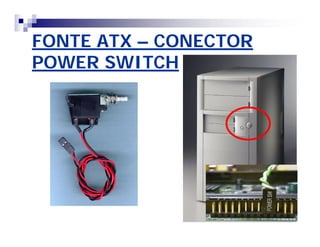

10. FONTE ATX – CONECTOR
POWER SWITCH

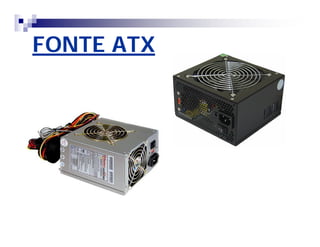

11. FONTE ATX

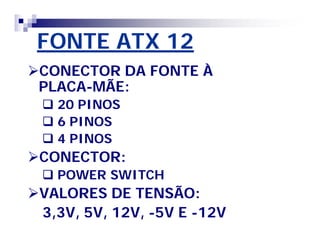

12. FONTE ATX 12
CONECTOR DA FONTE À
PLACA-MÃE:
 20 PINOS
 6 PINOS
 4 PINOS
CONECTOR:
 POWER SWITCH
VALORES DE TENSÃO:
3,3V, 5V, 12V, -5V E -12V

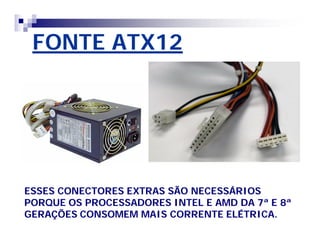

13. FONTE ATX12
ESSES CONECTORES EXTRAS SÃO NECESSÁRIOS
PORQUE OS PROCESSADORES INTEL E AMD DA 7ª E 8ª
GERAÇÕES CONSOMEM MAIS CORRENTE ELÉTRICA.

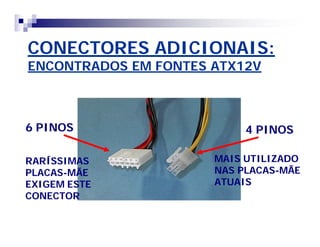

14. CONECTORES ADICIONAIS:
ENCONTRADOS EM FONTES ATX12V
6 PINOS 4 PINOS
MAIS UTILIZADO
NAS PLACAS-MÃE
ATUAIS
RARÍSSIMAS
PLACAS-MÃE
EXIGEM ESTE
CONECTOR

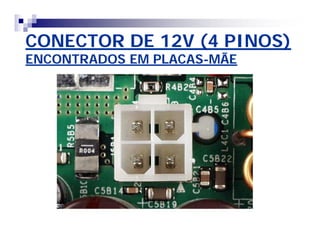

15. CONECTOR DE 12V (4 PINOS)
ENCONTRADOS EM PLACAS-MÃE

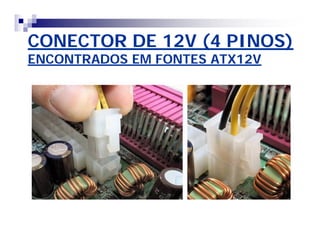

16. CONECTOR DE 12V (4 PINOS)
ENCONTRADOS EM FONTES ATX12V

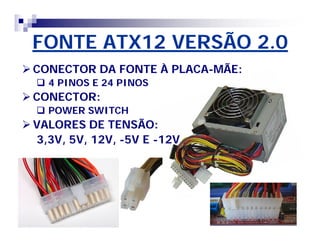

17. FONTE ATX12 VERSÃO 2.0
CONECTOR DA FONTE À PLACA-MÃE:
 4 PINOS E 24 PINOS
CONECTOR:
 POWER SWITCH
VALORES DE TENSÃO:
3,3V, 5V, 12V, -5V E -12V

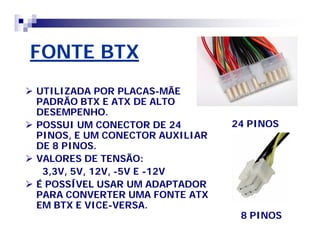

18. FONTE BTX
 UTILIZADA POR PLACAS-MÃE
PADRÃO BTX E ATX DE ALTO
DESEMPENHO.
 POSSUI UM CONECTOR DE 24
PINOS, E UM CONECTOR AUXILIAR
DE 8 PINOS.
 VALORES DE TENSÃO:
3,3V, 5V, 12V, -5V E -12V
 É POSSÍVEL USAR UM ADAPTADOR
PARA CONVERTER UMA FONTE ATX
EM BTX E VICE-VERSA.
24 PINOS
8 PINOS

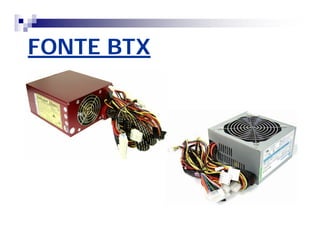

19. FONTE BTX

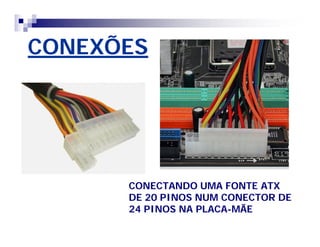

20. CONEXÕES
CONECTANDO UMA FONTE ATX
DE 20 PINOS NUM CONECTOR DE
24 PINOS NA PLACA-MÃE

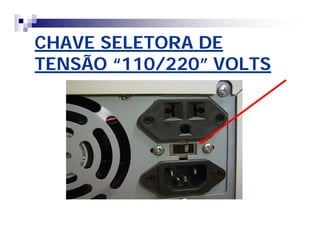

21. CHAVE SELETORA DE
TENSÃO ““110/220”” VOLTS

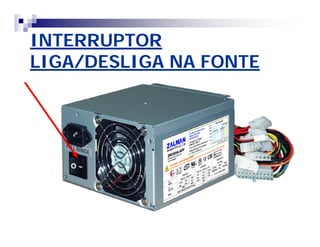

22. INTERRUPTOR
LIGA/DESLIGA NA FONTE

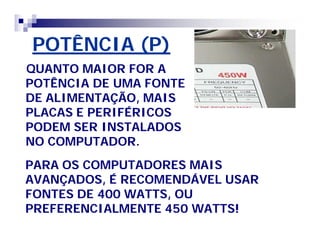

23. POTÊNCIA (P)
QUANTO MAIOR FOR A
POTÊNCIA DE UMA FONTE
DE ALIMENTAÇÃO, MAIS
PLACAS E PERIFÉRICOS
PODEM SER INSTALADOS
NO COMPUTADOR.
PARA OS COMPUTADORES MAIS
AVANÇADOS, É RECOMENDÁVEL USAR
FONTES DE 400 WATTS, OU
PREFERENCIALMENTE 450 WATTS!

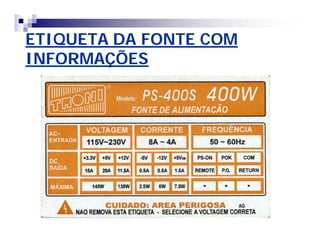

24. ETIQUETA DA FONTE COM
INFORMAÇÕES

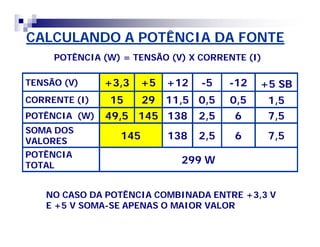

25. CALCULANDO A POTÊNCIA DA FONTE
POTÊNCIA (W) = TENSÃO (V) X CORRENTE (I)
TENSÃO (V) +3,3 +5 +12 -5 -12 +5 SB
CORRENTE (I) 15 29 11,5 0,5 0,5 1,5
POTÊNCIA (W) 49,5 145 138 2,5 6 7,5
SOMA DOS
VALORES 145 138 2,5 6 7,5
POTÊNCIA
TOTAL 299 W
NO CASO DA POTÊNCIA COMBINADA ENTRE +3,3 V
E +5 V SOMA-SE APENAS O MAIOR VALOR

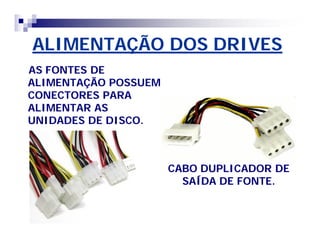

26. ALIMENTAÇÃO DOS DRIVES
AS FONTES DE
ALIMENTAÇÃO POSSUEM
CONECTORES PARA
ALIMENTAR AS
UNIDADES DE DISCO.
CABO DUPLICADOR DE
SAÍDA DE FONTE.

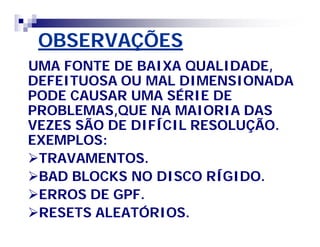

27. OBSERVAÇÕES
UMA FONTE DE BAIXA QUALIDADE,
DEFEITUOSA OU MAL DIMENSIONADA
PODE CAUSAR UMA SÉRIE DE
PROBLEMAS,QUE NA MAIORIA DAS
VEZES SÃO DE DIFÍCIL RESOLUÇÃO.
EXEMPLOS:
TRAVAMENTOS.
BAD BLOCKS NO DISCO RÍGIDO.
ERROS DE GPF.
RESETS ALEATÓRIOS.

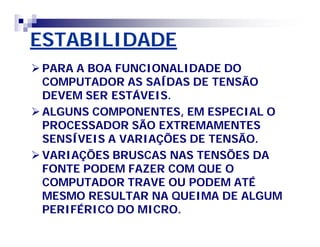

28. ESTABILIDADE
PARA A BOA FUNCIONALIDADE DO
COMPUTADOR AS SAÍDAS DE TENSÃO
DEVEM SER ESTÁVEIS.
ALGUNS COMPONENTES, EM ESPECIAL O
PROCESSADOR SÃO EXTREMAMENTES
SENSÍVEIS A VARIAÇÕES DE TENSÃO.
VARIAÇÕES BRUSCAS NAS TENSÕES DA
FONTE PODEM FAZER COM QUE O
COMPUTADOR TRAVE OU PODEM ATÉ
MESMO RESULTAR NA QUEIMA DE ALGUM
PERIFÉRICO DO MICRO.

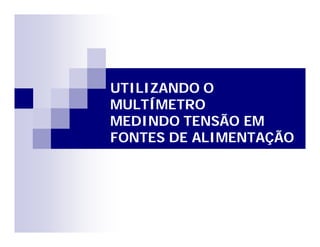

29. UTILIZANDO O
MULTÍMETRO
MEDINDO TENSÃO EM
FONTES DE ALIMENTAÇÃO

30. CONECTANDO O ROCKER
SWITCH OU PUSH SWITCH

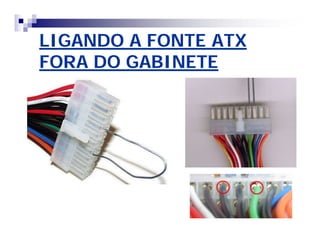

31. LIGANDO A FONTE ATX
FORA DO GABINETE

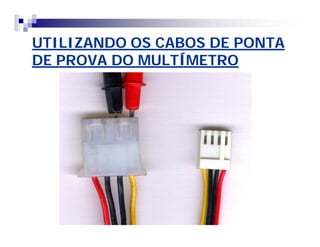

32. UTILIZANDO OS CABOS DE PONTA
DE PROVA DO MULTÍMETRO

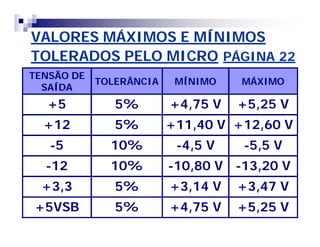

33. VALORES MÁXIMOS E MÍNIMOS
TOLERADOS PELO MICRO PÁGINA 22
TENSÃO DE
SAÍDA TOLERÂNCIA MÍNIMO MÁXIMO
+5 5% +4,75 V +5,25 V
+12 5% +11,40 V +12,60 V
-5 10% -4,5 V -5,5 V
-12 10% -10,80 V -13,20 V
+3,3 5% +3,14 V +3,47 V
+5VSB 5% +4,75 V +5,25 V

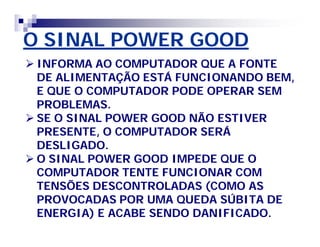

34. O SINAL POWER GOOD
 INFORMA AO COMPUTADOR QUE A FONTE
DE ALIMENTAÇÃO ESTÁ FUNCIONANDO BEM,
E QUE O COMPUTADOR PODE OPERAR SEM
PROBLEMAS.
 SE O SINAL POWER GOOD NÃO ESTIVER
PRESENTE, O COMPUTADOR SERÁ
DESLIGADO.
 O SINAL POWER GOOD IMPEDE QUE O
COMPUTADOR TENTE FUNCIONAR COM
TENSÕES DESCONTROLADAS (COMO AS
PROVOCADAS POR UMA QUEDA SÚBITA DE
ENERGIA) E ACABE SENDO DANIFICADO.

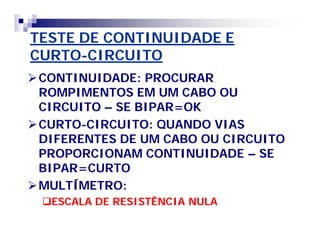

35. TESTE DE CONTINUIDADE E
CURTO-CIRCUITO
CONTINUIDADE: PROCURAR
ROMPIMENTOS EM UM CABO OU
CIRCUITO – SE BIPAR=OK
CURTO-CIRCUITO: QUANDO VIAS
DIFERENTES DE UM CABO OU CIRCUITO
PROPORCIONAM CONTINUIDADE – SE
BIPAR=CURTO
MULTÍMETRO:
ESCALA DE RESISTÊNCIA NULA

36. CONECTANDO A FONTE DE
ALIMENTAÇÃO À PLACA-MÃE
E PERIFÉRICOS

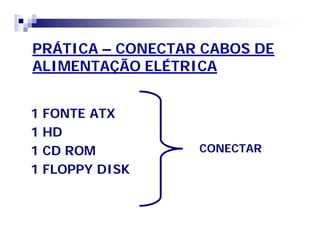

37. PRÁTICA – CONECTAR CABOS DE
ALIMENTAÇÃO ELÉTRICA
1 FONTE ATX
1 HD
1 CD ROM
1 FLOPPY DISK
CONECTAR

38. CONECTANDO A FONTE ATX
À PLACA MÃE

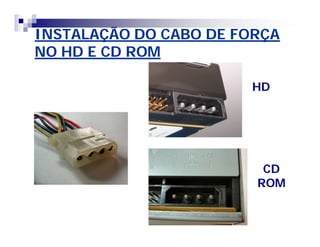

39. INSTALAÇÃO DO CABO DE FORÇA
NO HD E CD ROM
HD
CD
ROM

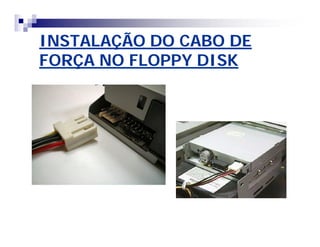

40. INSTALAÇÃO DO CABO DE
FORÇA NO FLOPPY DISK

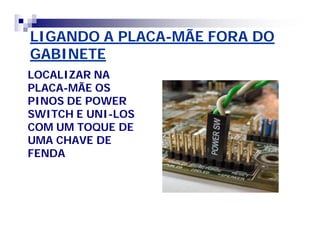

41. LIGANDO A PLACA-MÃE FORA DO
GABINETE
LOCALIZAR NA
PLACA-MÃE OS
PINOS DE POWER
SWITCH E UNI-LOS
COM UM TOQUE DE
UMA CHAVE DE
FENDA

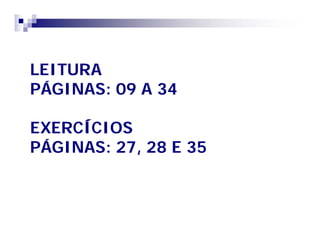

42. LEITURA
PÁGINAS: 09 A 34
EXERCÍCIOS
PÁGINAS: 27, 28 E 35
