O documento discute as diferenças entre cascateamento e empilhamento de comutadores. No cascateamento, os comutadores são interligados através de suas portas normais, limitando a largura de banda à velocidade da porta. No empilhamento, a interligação ocorre através de portas especiais com maior velocidade, permitindo apenas equipamentos do mesmo fabricante. No empilhamento, um comutador controla a pilha, enquanto no cascateamento cada equipamento é configurado separadamente.

1. Cascateamento e
Empilhamento
Evandro Júnior
www.evandrojunior.pro.br

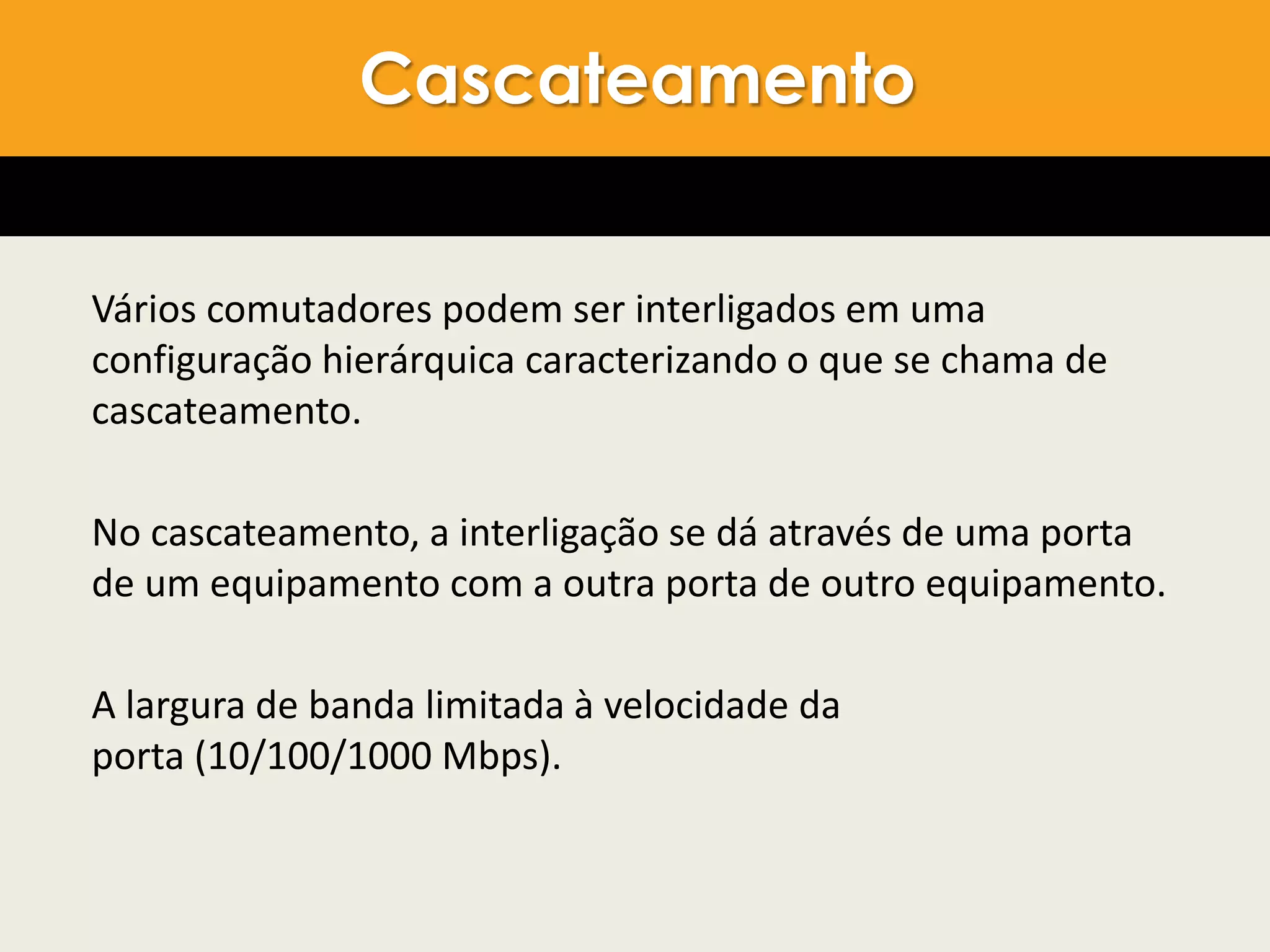

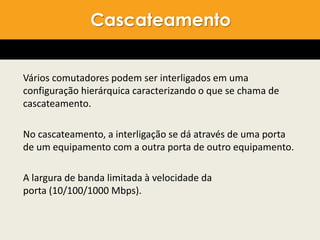

2. Vários comutadores podem ser interligados em uma
configuração hierárquica caracterizando o que se chama de
cascateamento.
No cascateamento, a interligação se dá através de uma porta
de um equipamento com a outra porta de outro equipamento.
A largura de banda limitada à velocidade da
porta (10/100/1000 Mbps).
Cascateamento

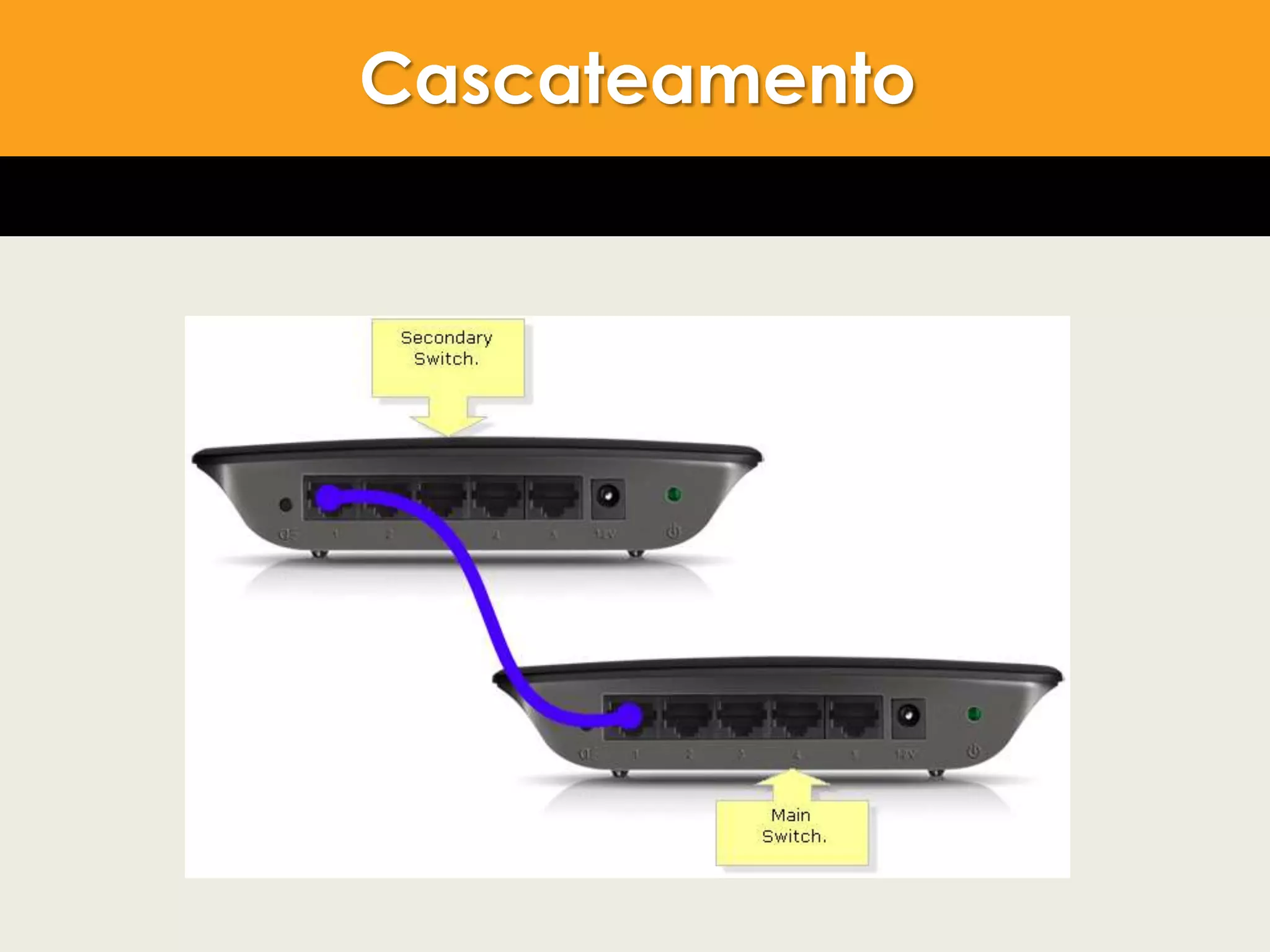

3. Cascateamento

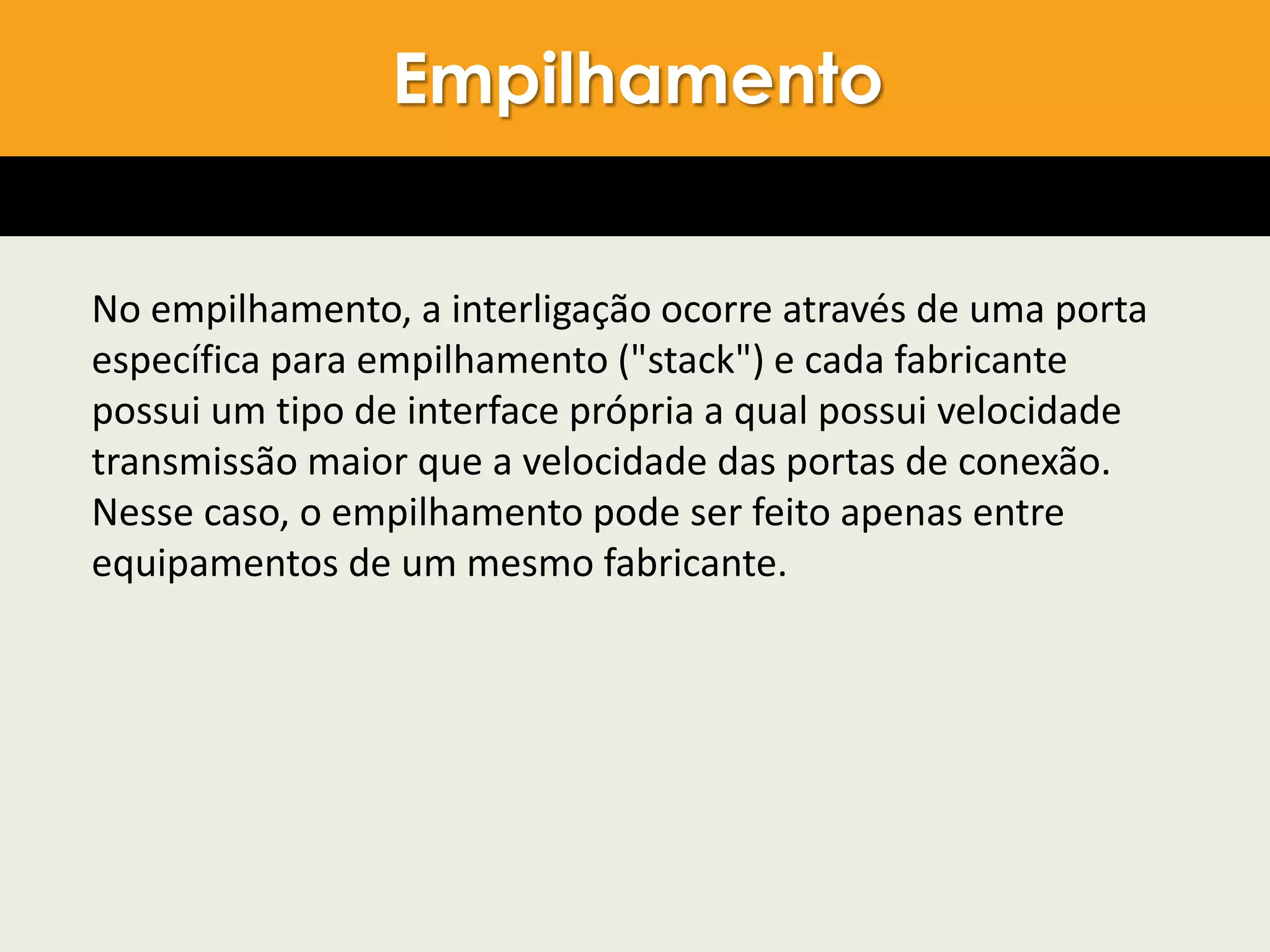

4. No empilhamento, a interligação ocorre através de uma porta
específica para empilhamento ("stack") e cada fabricante
possui um tipo de interface própria a qual possui velocidade
transmissão maior que a velocidade das portas de conexão.
Nesse caso, o empilhamento pode ser feito apenas entre
equipamentos de um mesmo fabricante.
Empilhamento

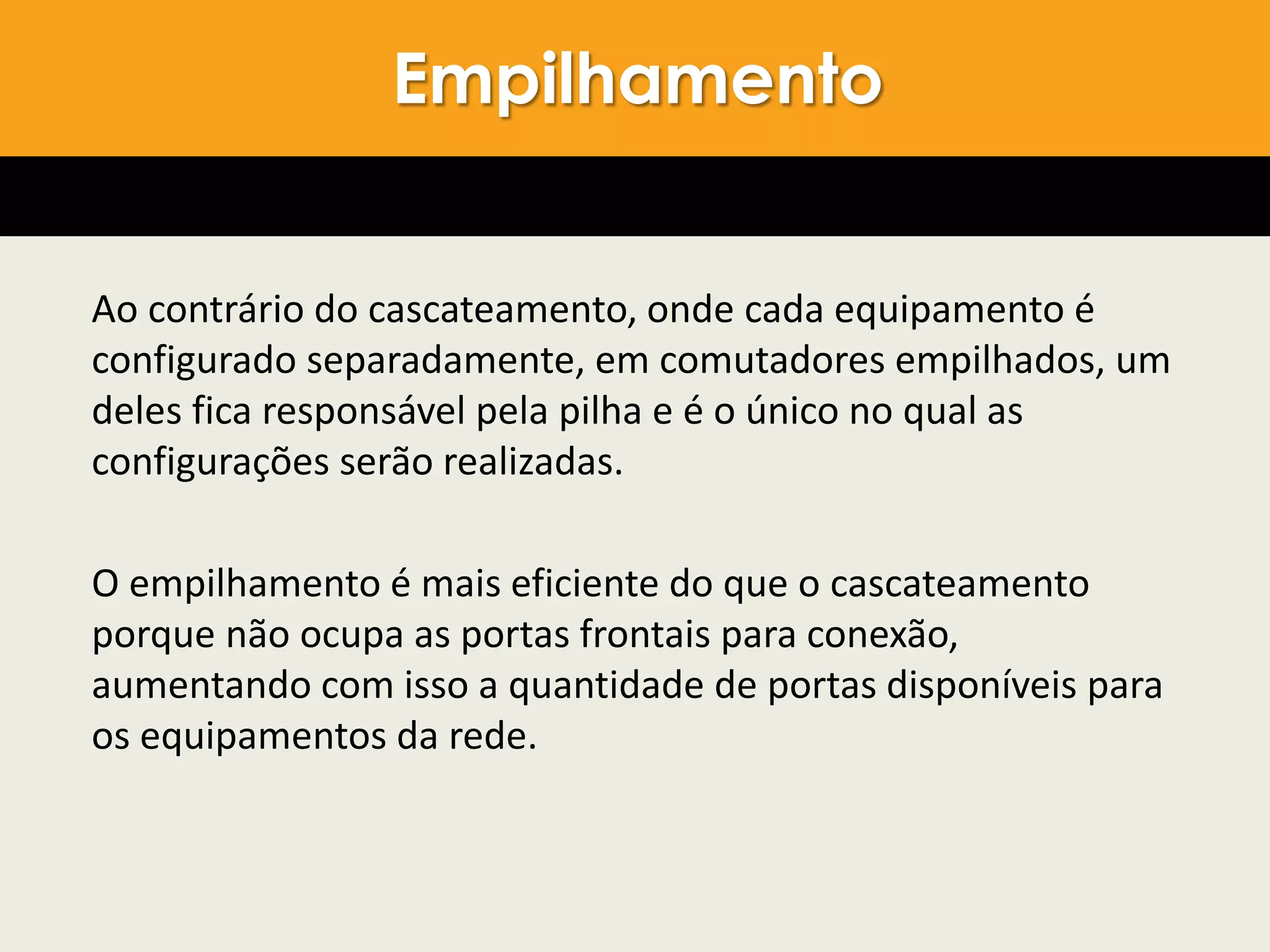

5. Ao contrário do cascateamento, onde cada equipamento é
configurado separadamente, em comutadores empilhados, um
deles fica responsável pela pilha e é o único no qual as
configurações serão realizadas.
O empilhamento é mais eficiente do que o cascateamento
porque não ocupa as portas frontais para conexão,
aumentando com isso a quantidade de portas disponíveis para
os equipamentos da rede.

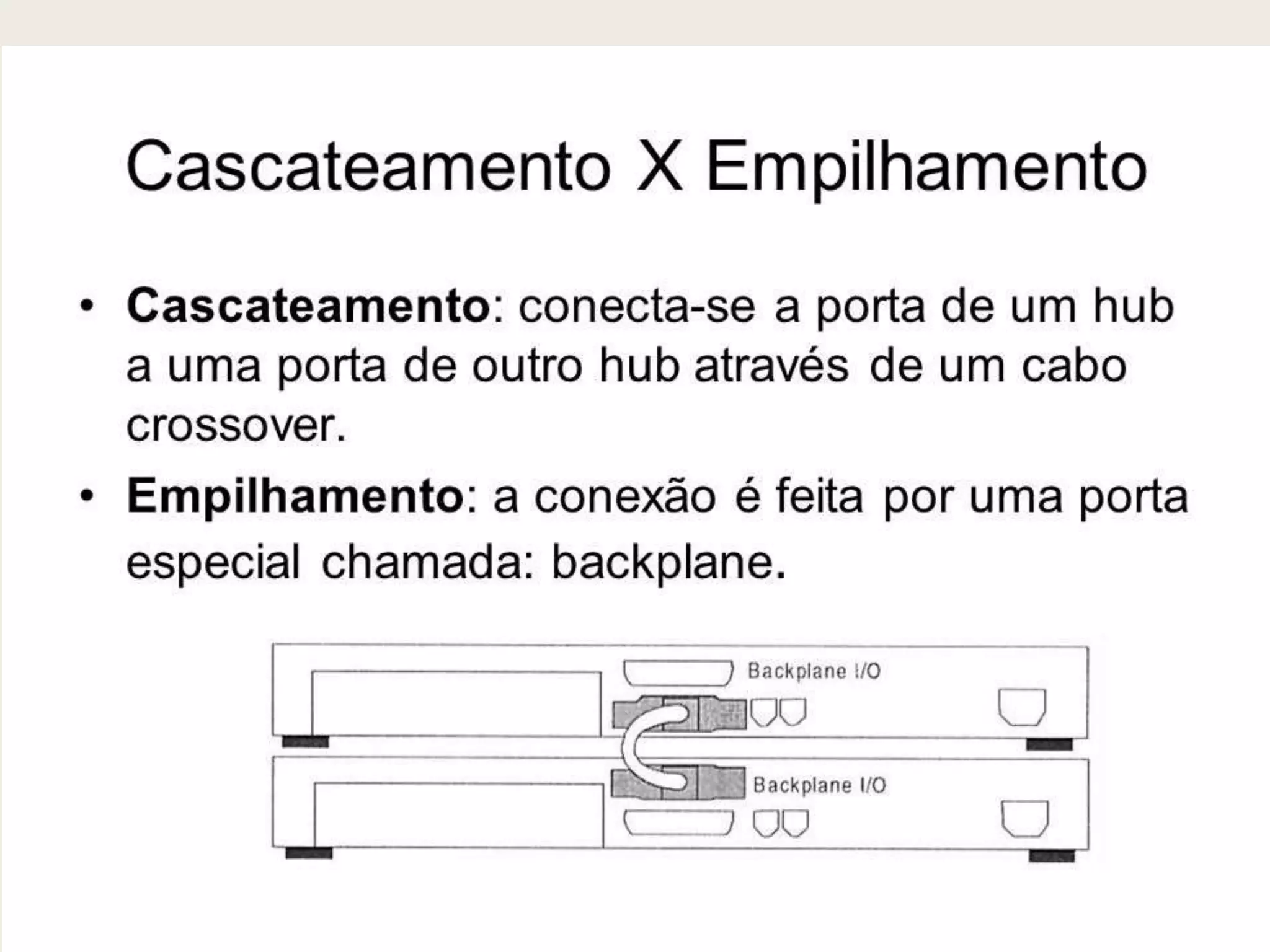

Empilhamento
