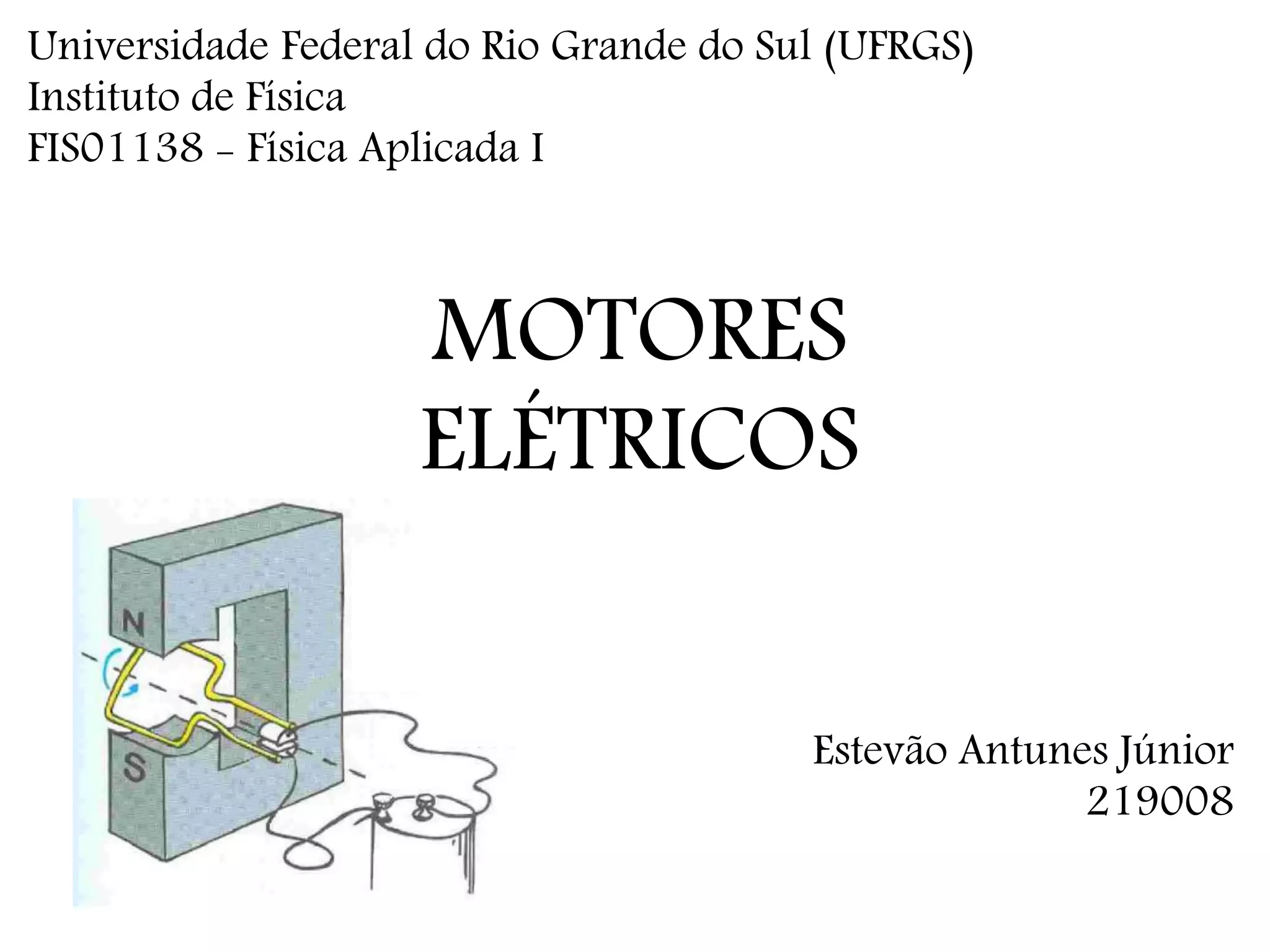

1. MOTORES
ELÉTRICOS
Estevão Antunes Júnior
219008
Universidade Federal do Rio Grande do Sul (UFRGS)
Instituto de Física
FIS01138 - Física Aplicada I

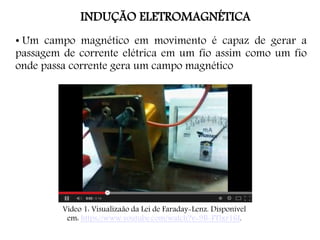

2. • Um campo magnético em movimento é capaz de gerar a
passagem de corrente elétrica em um fio assim como um fio
onde passa corrente gera um campo magnético
INDUÇÃO ELETROMAGNÉTICA
Vídeo 1: Visualizaão da Lei de Faraday-Lenz. Disponível
em: https://www.youtube.com/watch?v=9B-FTlxr16I.

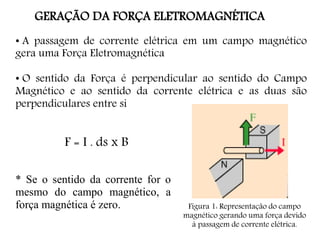

3. GERAÇÃO DA FORÇA ELETROMAGNÉTICA
• A passagem de corrente elétrica em um campo magnético
gera uma Força Eletromagnética
• O sentido da Força é perpendicular ao sentido do Campo
Magnético e ao sentido da corrente elétrica e as duas são
perpendiculares entre si
Figura 1: Representação do campo
magnético gerando uma força devido
à passagem de corrente elétrica.
F = I . ds x B
* Se o sentido da corrente for o
mesmo do campo magnético, a
força magnética é zero.

4. • Se a corrente elétrica percorre uma espira que está inserida
em um campo magnético externo, gera um torque
proporcionando a rotação
TORQUE EM UMA ESPIRA
• A mesma força é exercida
dos dois lados da espira
Figura 2: Representação do campo
magnético gerando um torque em
uma espira.
Os ventiladores,
geradores, furadeiras,
entre outros, funcionam
devido a este fenômeno.

5. TORQUE EM UMA ESPIRA
• No caso exemplificado, o
torque nos pontos 1 e 3 é
zero
F = I . ds x B
F = I.B.a.sin(90º)
F2 = F4 = I.a.B
τ = F2.b/2 + F4.b/2
τ = I.a.b.B
Figura 3: Exemplificação do campo
magnético gerando torque em uma
espira.

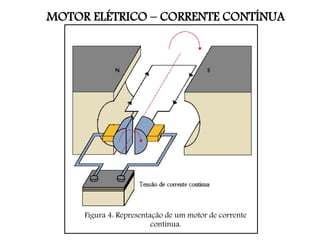

6. MOTOR ELÉTRICO – CORRENTE CONTÍNUA
Figura 4: Representação de um motor de corrente
contínua.

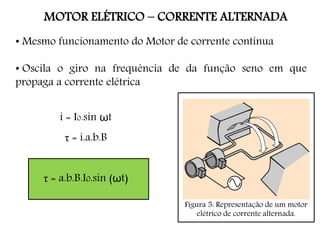

7. MOTOR ELÉTRICO – CORRENTE ALTERNADA
Figura 5: Representação de um motor
elétrico de corrente alternada.
• Mesmo funcionamento do Motor de corrente contínua
• Oscila o giro na frequência de da função seno em que
propaga a corrente elétrica
i = I0.sin ωt
τ = i.a.b.B
τ = a.b.B.I0.sin (ωt)

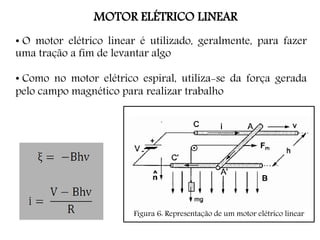

8. MOTOR ELÉTRICO LINEAR
• O motor elétrico linear é utilizado, geralmente, para fazer
uma tração a fim de levantar algo
• Como no motor elétrico espiral, utiliza-se da força gerada
pelo campo magnético para realizar trabalho
Figura 6: Representação de um motor elétrico linear

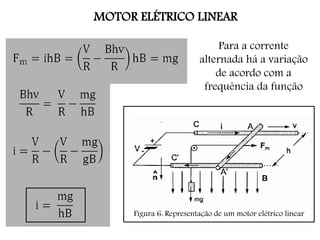

9. MOTOR ELÉTRICO LINEAR
Figura 6: Representação de um motor elétrico linear
Para a corrente
alternada há a variação
de acordo com a
frequência da função

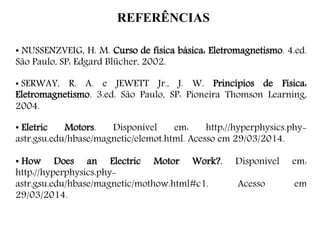

10. REFERÊNCIAS
• NUSSENZVEIG, H. M. Curso de física básica: Eletromagnetismo. 4.ed.
São Paulo, SP: Edgard Blücher, 2002.
• SERWAY, R. A. e JEWETT Jr., J. W. Princípios de Física:
Eletromagnetismo. 3.ed. São Paulo, SP: Pioneira Thomson Learning,
2004.
• Eletric Motors. Disponível em: http://hyperphysics.phy-
astr.gsu.edu/hbase/magnetic/elemot.html. Acesso em 29/03/2014.
• How Does an Electric Motor Work?. Disponível em:
http://hyperphysics.phy-
astr.gsu.edu/hbase/magnetic/mothow.html#c1. Acesso em
29/03/2014.

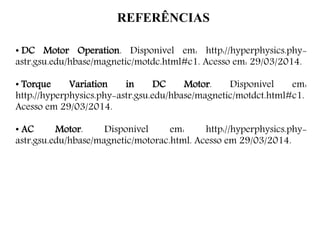

11. REFERÊNCIAS
• DC Motor Operation. Disponível em: http://hyperphysics.phy-
astr.gsu.edu/hbase/magnetic/motdc.html#c1. Acesso em: 29/03/2014.
• Torque Variation in DC Motor. Disponível em:
http://hyperphysics.phy-astr.gsu.edu/hbase/magnetic/motdct.html#c1.
Acesso em 29/03/2014.
• AC Motor. Disponível em: http://hyperphysics.phy-
astr.gsu.edu/hbase/magnetic/motorac.html. Acesso em 29/03/2014.
