1. DETECTOR
DE
RADIAÇÃO
Estevão Antunes Júnior
219008
Universidade Federal do Rio Grande do Sul (UFRGS)
Instituto de Física
FIS01138 - Física Aplicada I

2. CONTADOR GEIGER-MULLER –
PRIMEIRO MEDIDOR DE RADIAÇÃO
• Cilindro cheio de gás
(normalmente argônio);
• Tensão aplicada
deixando negativa a
parece do tubo e positivo
um fio que corre ao
longo do seu eixo;

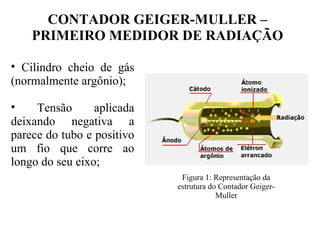

Figura 1: Representação da
estrutura do Contador Geiger-
Muller

3. COMO FUNCIONA
• Quando a radiação (alfa ou beta) atinge o tubo, ocorre a
ionização do gás de argônio contido
ALFA: Muito ionizante, porém pouco penetrante!
BETA: Mais penetrante e menos ionizante!

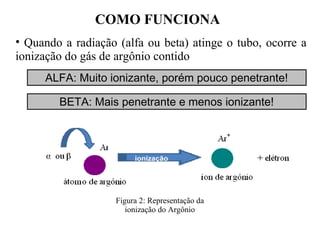

Figura 2: Representação da
ionização do Argônio

4. COMO FUNCIONA
• Como há um campo elétrico no tubo, os íons positivos se
deslocam para a parede do cilindro;
• Este deslocamento, associado ao fluxo de elétrons que
seguem o caminho contrário, geram uma corrente elétrica;

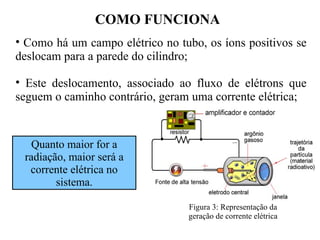

Figura 3: Representação da
geração de corrente elétrica
Quanto maior for a
radiação, maior será a
corrente elétrica no
sistema.

5. OUTROS DETECTORES - CINTILAÇÃO
• Câmara revestida por um material opaco à Luz;
• A radiação entre na câmara e transfere energia para o
sistema;

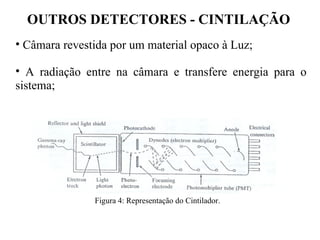

Figura 4: Representação do Cintilador.

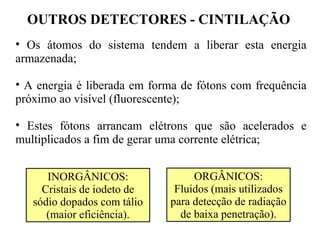

6. OUTROS DETECTORES - CINTILAÇÃO
• Os átomos do sistema tendem a liberar esta energia
armazenada;
• A energia é liberada em forma de fótons com frequência
próximo ao visível (fluorescente);
• Estes fótons arrancam elétrons que são acelerados e
multiplicados a fim de gerar uma corrente elétrica;
INORGÂNICOS:
Cristais de iodeto de
sódio dopados com tálio
(maior eficiência).
ORGÂNICOS:
Fluidos (mais utilizados
para detecção de radiação
de baixa penetração).

7. OUTROS DETECTORES - SEMICONDUTORES
• Mais utilizados na Indústria e em Pesquisas Científicas;
• Junção P-N que gera uma corrente elétrica quando a
radiação atinge o material;

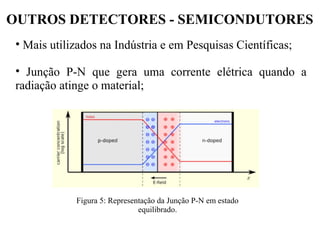

Figura 5: Representação da Junção P-N em estado
equilibrado.

8. DETECTANDO AS RADIAÇÕES

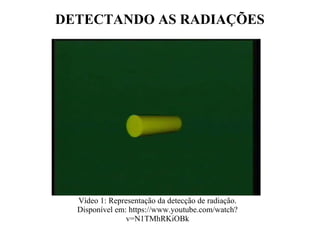

Vídeo 1: Representação da detecção de radiação.
Disponível em: https://www.youtube.com/watch?
v=N1TMhRKiOBk
