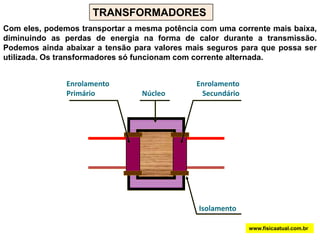

1) O documento descreve a descoberta da indução eletromagnética por Faraday. Ele notou que ao abrir e fechar um circuito elétrico, uma corrente momentânea aparecia em um segundo circuito próximo. 2) A corrente induzida ocorre quando há variação no fluxo magnético atravessando um circuito, conforme descrito pela Lei de Faraday. 3) Diversos dispositivos como geradores e transformadores usam o princípio da indução eletromagnética para converter entre energia elétrica e mecân

1. INDUÇÃO ELETROMAGNÉTICAwww.fisicaatual.com.br

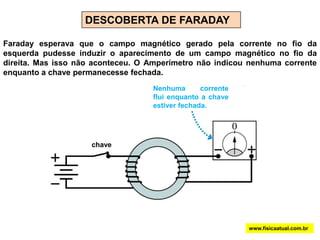

2. DESCOBERTA DE FARADAYFaraday esperava que o campo magnético gerado pela corrente no fio da esquerda pudesse induzir o aparecimento de um campo magnético no fio da direita. Mas isso não aconteceu. O Amperímetro não indicou nenhuma corrente enquanto a chave permanecesse fechada.Nenhuma corrente flui enquanto a chave estiver fechada.chavewww.fisicaatual.com.br

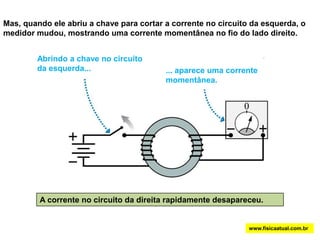

3. Mas, quando ele abriu a chave para cortar a corrente no circuito da esquerda, o medidor mudou, mostrando uma corrente momentânea no fio do lado direito.Abrindo a chave no circuito da esquerda...... aparece uma corrente momentânea.Mas quando ele abriu o interruptor para cortar a corrente no circuito de esquerda, o medidor de repente, mudou-se, mostrando uma corrente momentânea no fio do lado direitoA corrente no circuito da direitarapidamente desapareceu.www.fisicaatual.com.br

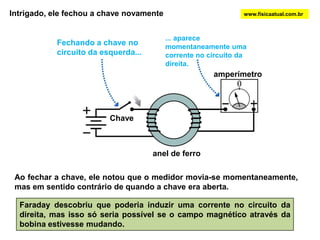

4. Intrigado, ele fechou a chave novamentewww.fisicaatual.com.br... aparece momentaneamente uma corrente no circuito da direita.Fechando a chave no circuito da esquerda...amperímetroChaveanel de ferroAo fechar a chave, ele notou que o medidor movia-se momentaneamente, mas em sentido contrário de quando a chave era aberta. Faraday descobriu que poderia induzir uma corrente no circuito da direita, mas isso só seria possível se o campo magnético através da bobina estivesse mudando.

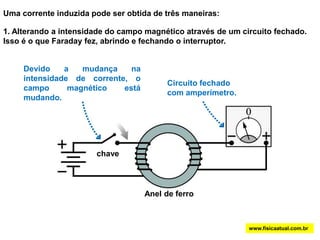

5. Uma corrente induzida pode ser obtida de três maneiras:1. Alterando a intensidade do campo magnético através de um circuito fechado. Isso é o que Faraday fez, abrindo e fechando o interruptor.Devido a mudança na intensidade de corrente, o campo magnético está mudando.Circuito fechado com amperímetro.chaveAnel de ferrowww.fisicaatual.com.br

6. 2. Alterando a orientação de um circuito num campo magnético uniforme:Girando a espira, o ângulo entre a normal ao circuito ( n ) e o campo magnético que atravessa o circuito ( B ), é alterado.www.fisicaatual.com.br

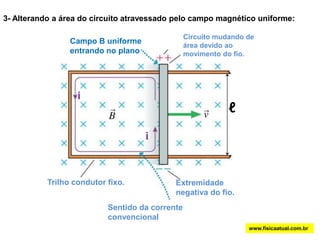

7. 3- Alterando a área do circuito atravessado pelo campo magnético uniforme:Circuito mudando de área devido ao movimento do fio.Campo B uniforme entrando no planoiℓiTrilho condutor fixo.Extremidade negativa do fio.Sentido da corrente convencionalwww.fisicaatual.com.br

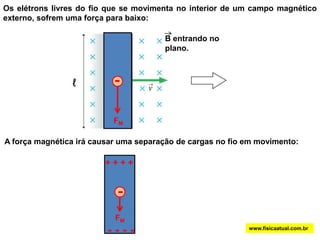

8. Os elétrons livres do fio que se movimenta no interior de um campo magnético externo, sofrem uma força para baixo:B entrando no plano.ℓFM--A força magnética irá causar uma separação de cargas no fio em movimento:+ + + +FM- - - -www.fisicaatual.com.br

9. Devido ao processo de separação de carga, é criado um campo elétrico ( E ). O campo elétrico exercerá nas carga negativas uma força elétrica de sentido contrário ao da força magnética:+ + + +Elétrons irão se movimentar para baixo até que a força elétrica se iguale à força magnética. Enquanto o fio se mantiver em movimento, haverá uma separação de cargas. A força magnética mantém a separação de cargas.FEEFM- - - -Reações químicas separam as cargas e causam uma diferença de potencial entre os polos de uma pilha. Existe força eletromotriz entre os polos da pilha. Quando um fio se movimenta no interior de um campo magnético, ele gera uma diferença de potencial entre as suas extremidades. Existe uma força eletromotriz induzida (ɛ).-Campo elétrico no interior da pilha.www.fisicaatual.com.br

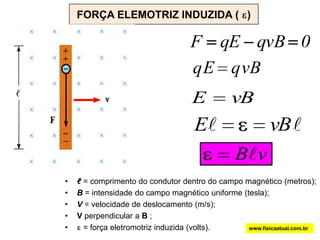

10. FORÇA ELEMOTRIZ INDUZIDA ( ɛ)ℓ= comprimento do condutor dentro do campo magnético (metros);

11. B = intensidade do campo magnético uniforme (tesla);

12. V = velocidade de deslocamento (m/s);

13. Vperpendicular a B;

14. ɛ = força eletromotriz induzida (volts).www.fisicaatual.com.br

15. VFMBPodemos fazer uma comparação:Uma barra metálica sendo deslocada em um campo magnético é equivalente a uma pilha ou bateriawww.fisicaatual.com.br

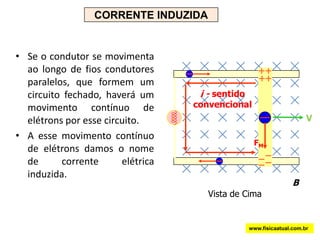

16. i - sentido convencionalVFMBVista de CimaCORRENTE INDUZIDASe o condutor se movimenta ao longo de fios condutores paralelos, que formem um circuito fechado, haverá um movimento contínuo de elétrons por esse circuito.A esse movimento contínuo de elétrons damos o nome de corrente elétrica induzida.www.fisicaatual.com.br

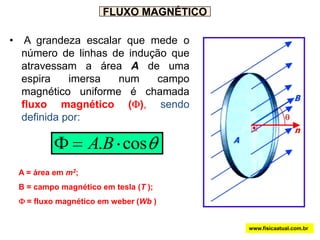

17. FLUXO MAGNÉTICOA grandeza escalar que mede o número de linhas de indução que atravessam a área A de uma espira imersa num campo magnético uniforme é chamada fluxo magnético (), sendo definida por:A = área em m2;B = campo magnético em tesla (T ); = fluxo magnético em weber (Wb)www.fisicaatual.com.br

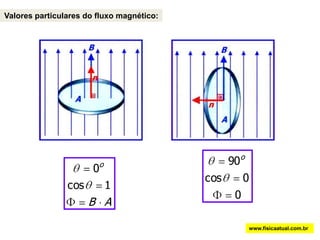

18. Valores particulares do fluxo magnético:www.fisicaatual.com.br

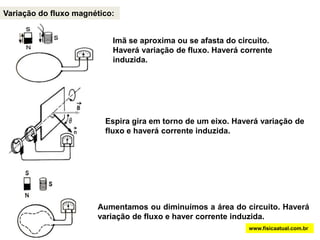

19. Variação do fluxo magnético:Imã se aproxima ou se afasta do circuito. Haverá variação de fluxo. Haverá corrente induzida.Espira gira em torno de um eixo. Haverá variação de fluxo e haverá corrente induzida.Aumentamos ou diminuímos a área do circuito. Haverá variação de fluxo e haver corrente induzida. www.fisicaatual.com.br

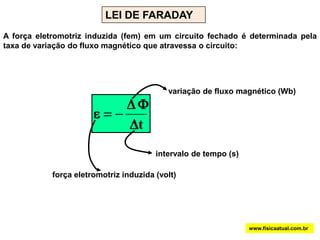

20. LEI DE FARADAYA força eletromotriz induzida (fem) em um circuito fechado é determinada pela taxa de variação do fluxo magnético que atravessa o circuito:variação de fluxo magnético (Wb)intervalo de tempo (s)força eletromotriz induzida (volt)www.fisicaatual.com.br

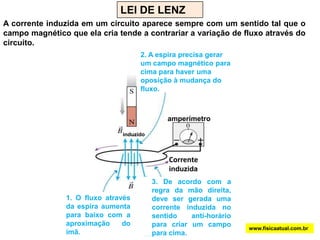

21. LEI DE LENZA corrente induzida em um circuito aparece sempre com um sentido tal que o campo magnético que ela cria tende a contrariar a variação de fluxo através do circuito.2. A espira precisa gerar um campo magnético para cima para haver uma oposição à mudança do fluxo.amperímetroinduzidoCorrente induzida3. De acordo com a regra da mão direita, deve ser gerada uma corrente induzida no sentido anti-horário para criar um campo para cima.1. O fluxo através da espira aumenta para baixo com a aproximação do ímã.www.fisicaatual.com.br

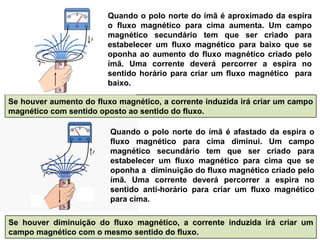

22. Quando o polo norte do ímã é aproximado da espira o fluxo magnético para cima aumenta. Um campo magnético secundário tem que ser criado para estabelecer um fluxo magnético para baixo que se oponha ao aumento do fluxo magnético criado pelo ímã. Uma corrente deverá percorrer a espira no sentido horário para criar um fluxo magnético para baixo. Se houver aumento do fluxo magnético, a corrente induzida irá criar um campo magnético com sentido oposto ao sentido do fluxo. Quando o polo norte do ímã é afastado da espira o fluxo magnético para cima diminui. Um campo magnético secundário tem que ser criado para estabelecer um fluxo magnético para cima que se oponha a diminuição do fluxo magnético criado pelo ímã. Uma corrente deverá percorrer a espira no sentido anti-horário para criar um fluxo magnético para cima. Se houver diminuição do fluxo magnético, a corrente induzida irá criar um campo magnético com o mesmo sentido do fluxo.

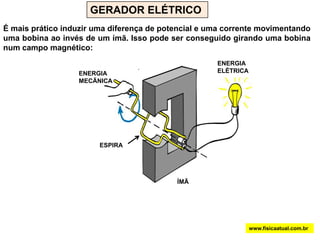

23. GERADOR ELÉTRICOÉ mais prático induzir uma diferença de potencial e uma corrente movimentando uma bobina ao invés de um ímã. Isso pode ser conseguido girando uma bobina num campo magnético:ENERGIA ELÉTRICAENERGIA MECÃNICAESPIRAÍMÃwww.fisicaatual.com.br

24. Quando a espira é girada no campo magnético ocorre uma variação do número de linhas de campo magnético (fluxo) que atravessa a espira. Quando o plano da espira for perpendicular as linhas, um número máximo dessas linhas estará atravessando o interior da espira. Quando o plano for paralelo às linhas, nenhuma linha estará atravessando a espira. A rotação contínua ora aumenta ora diminui o fluxo magnético através da espira. A variação máxima de fluxo ocorre quando o número de linhas que atravessa a espira é instantaneamente nulo. Portanto, a força eletromotriz induzida é máxima quando a espira está paralela ao campo: f.e.mtempoO fluxo magnético ora aumenta, ora diminui. Isso faz com que a corrente mude de sentido periodicamente. O gerador gera corrente alternada. www.fisicaatual.com.br

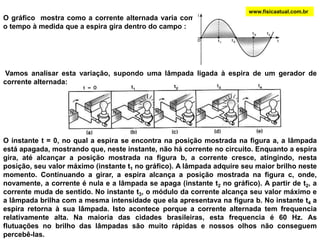

25. www.fisicaatual.com.brO gráfico mostra como a corrente alternada varia com o tempo à medida que a espira gira dentro do campo : Vamos analisar esta variação, supondo uma lâmpada ligada à espira de um gerador de corrente alternada:O instante t = 0, no qual a espira se encontra na posição mostrada na figura a, a lâmpada está apagada, mostrando que, neste instante, não há corrente no circuito. Enquanto a espira gira, até alcançar a posição mostrada na figura b, a corrente cresce, atingindo, nesta posição, seu valor máximo (instante t1 no gráfico). A lâmpada adquire seu maior brilho neste momento. Continuando a girar, a espira alcança a posição mostrada na figura c, onde, novamente, a corrente é nula e a lâmpada se apaga (instante t2 no gráfico). A partir de t2, a corrente muda de sentido. No instante t3, o módulo da corrente alcança seu valor máximo e a lâmpada brilha com a mesma intensidade que ela apresentava na figura b. No instante t4 a espira retorna à sua lâmpada. Isto acontece porque a corrente alternada tem frequencia relativamente alta. Na maioria das cidades brasileiras, esta frequencia é 60 Hz. As flutuações no brilho das lâmpadas são muito rápidas e nossos olhos não conseguem percebê-las.

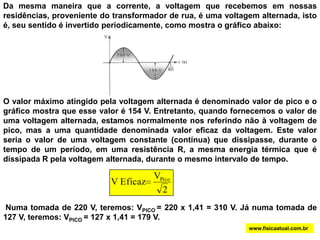

26. Da mesma maneira que a corrente, a voltagem que recebemos em nossas residências, proveniente do transformador de rua, é uma voltagem alternada, isto é, seu sentido é invertido periodicamente, como mostra o gráfico abaixo:O valor máximo atingido pela voltagem alternada é denominado valor de pico e o gráfico mostra que esse valor é 154 V. Entretanto, quando fornecemos o valor de uma voltagem alternada, estamos normalmente nos referindo não à voltagem de pico, mas a uma quantidade denominada valor eficaz da voltagem. Este valor seria o valor de uma voltagem constante (contínua) que dissipasse, durante o tempo de um período, em uma resistência R, a mesma energia térmica que é dissipada R pela voltagem alternada, durante o mesmo intervalo de tempo. Numa tomada de 220 V, teremos: VPICO = 220 x 1,41 = 310 V. Já numa tomada de 127 V, teremos: VPICO = 127 x 1,41 = 179 V. www.fisicaatual.com.br

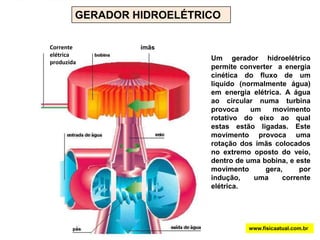

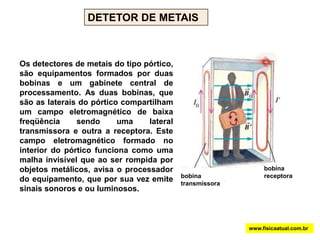

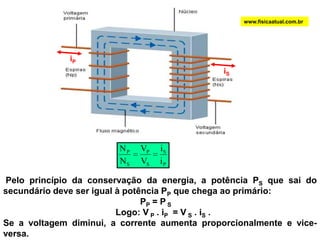

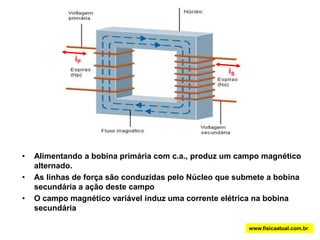

27. GERADOR HIDROELÉTRICOCorrente elétrica produzidaímãsUm gerador hidroelétrico permite converter a energia cinética do fluxo de um liquido (normalmente água) em energia elétrica. A água ao circular numa turbina provoca um movimento rotativo do eixo ao qual estas estão ligadas. Este movimento provoca uma rotação dos ímãs colocados no extremo oposto do veio, dentro de uma bobina, e este movimento gera, por indução, uma corrente elétrica.www.fisicaatual.com.br
