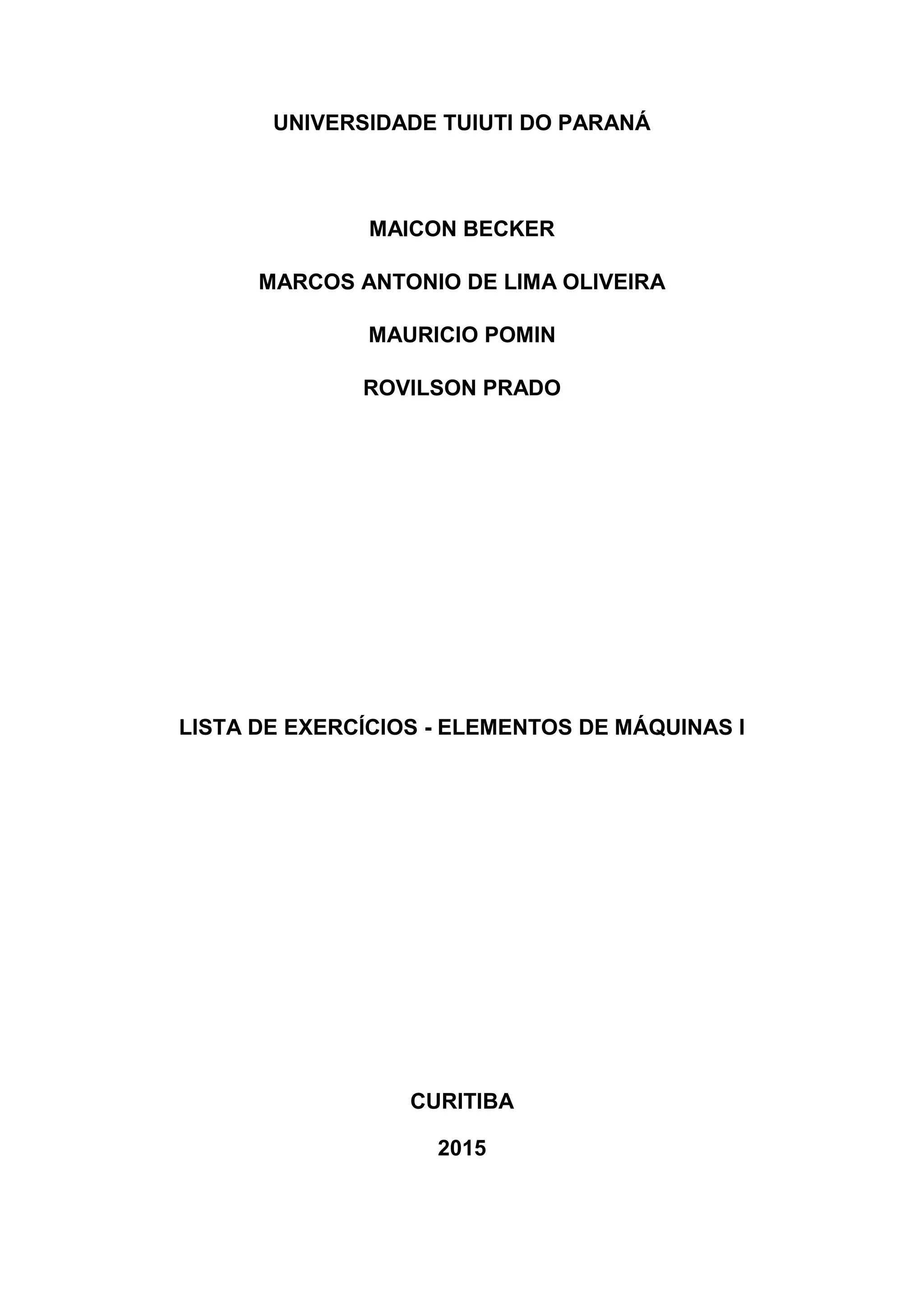

UNIVERSIDADE TUIUTI DO PARANÁ
MAICON BECKER
MARCOS ANTONIO DE LIMA OLIVEIRA
MAURICIO POMIN
ROVILSON PRADO
LISTA DE EXERCÍCIOS - ELEMENTOS DE MÁQUINAS l
CURITIBA
2015

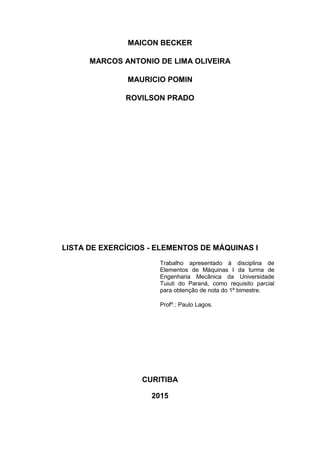

MAICON BECKER
MARCOS ANTONIO DE LIMA OLIVEIRA
MAURICIO POMIN
ROVILSON PRADO
LISTA DE EXERCÍCIOS - ELEMENTOS DE MÁQUINAS l
Trabalho apresentado à disciplina de
Elementos de Máquinas I da turma de
Engenharia Mecânica da Universidade
Tuiuti do Paraná, como requisito parcial
para obtenção de nota do 1º bimestre.
Profº.: Paulo Lagos.
CURITIBA
2015

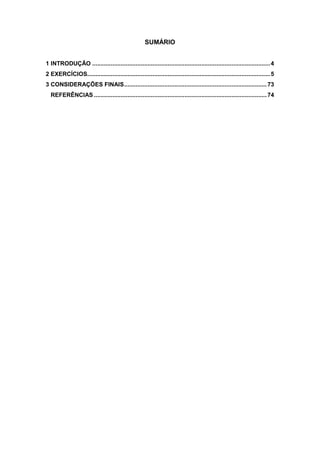

SUMÁRIO
1 INTRODUÇÃO ..........................................................................................................4
2 EXERCÍCIOS.............................................................................................................5

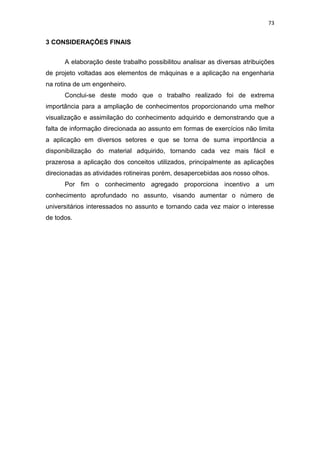

3 CONSIDERAÇÕES FINAIS.....................................................................................73

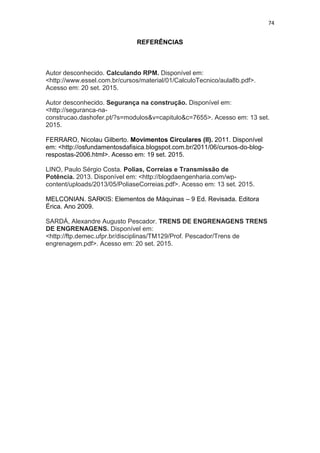

REFERÊNCIAS .......................................................................................................74
4
1 INTRODUÇÃO
Este trabalho tem como objetivo apresentar estudos e pesquisas sobre
elementos de máquinas. O presente estudo se apresenta por meio de uma lista
de exercícios, a qual tem por finalidade fixar com maior precisão a teoria e
conceitos referentes ao assunto.
A lista demonstra, por meio de cálculos, especificações importantes no
dimensionamento e projeto de diferentes elementos de máquina, demonstra
que a aplicação dos cálculos conceituais é de extrema importância para
praticidade do engenheiro no seu dia a dia. O trabalho presente tem como
objetivo agregar uma quantidade considerável de exercícios para melhorar a
pesquisa no banco de dados do assunto abordado.
Demonstra a dificuldade de execução devido a falta de informação
disponível para conhecimento, porém provando que a resolução é possível
tendo um objetivo em foco.
5

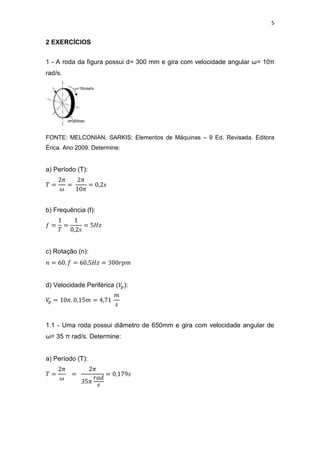

2 EXERCÍCIOS
1 - A roda da figura possui d= 300 mm e gira com velocidade angular ω= 10π
rad/s.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009. Determine:
a) Período (T):
b) Frequência (f):
c) Rotação (n):
d) Velocidade Periférica ( ):
1.1 - Uma roda possui diâmetro de 650mm e gira com velocidade angular de
ω= 35 π rad/s. Determine:
a) Período (T):
6

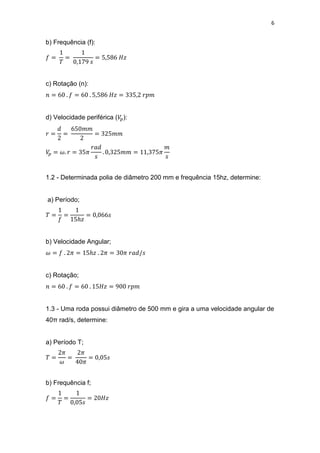

b) Frequência (f):
c) Rotação (n):
d) Velocidade periférica ( ):
1.2 - Determinada polia de diâmetro 200 mm e frequência 15hz, determine:
a) Período;
b) Velocidade Angular;
c) Rotação;
1.3 - Uma roda possui diâmetro de 500 mm e gira a uma velocidade angular de
40π rad/s, determine:
a) Período T;
b) Frequência f;

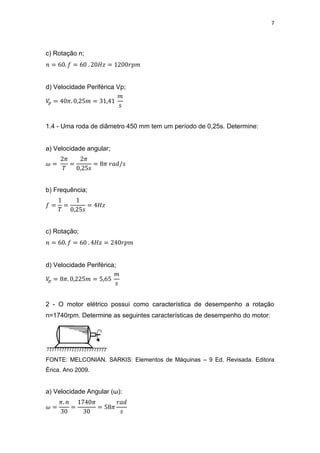

7
c) Rotação n;
d) Velocidade Periférica Vp;
1.4 - Uma roda de diâmetro 450 mm tem um período de 0,25s. Determine:
a) Velocidade angular;
b) Frequência;
c) Rotação;
d) Velocidade Periférica;
2 - O motor elétrico possui como característica de desempenho a rotação
n=1740rpm. Determine as seguintes características de desempenho do motor:
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
a) Velocidade Angular (ω):
8

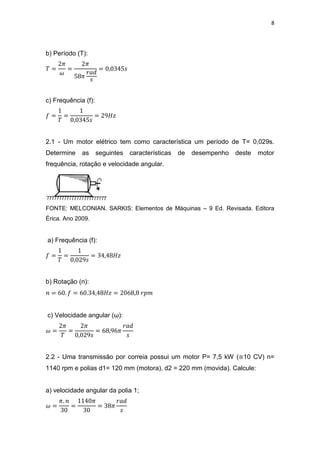

b) Período (T):
c) Frequência (f):
2.1 - Um motor elétrico tem como característica um período de T= 0,029s.
Determine as seguintes características de desempenho deste motor
frequência, rotação e velocidade angular.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
a) Frequência (f):
b) Rotação (n):
c) Velocidade angular (ω):
2.2 - Uma transmissão por correia possui um motor P= 7,5 kW (≅10 CV) n=
1140 rpm e polias d1= 120 mm (motora), d2 = 220 mm (movida). Calcule:
a) velocidade angular da polia 1;
9
b) Período da polia 1;
c) Velocidade Periférica polia 1;
d) frequência polia 1;
e)Rotação da polia 2
f) Velocidade angular polia 2;
g) Período polia 2;
h) Velocidade periférica polia 2;
i) Frequência polia 2;
2.3 - Determinado motor tem uma rotação de 1800 rpm e polias d1= 250mm
(motora) e d2= 600 mm (movida), determine:
10

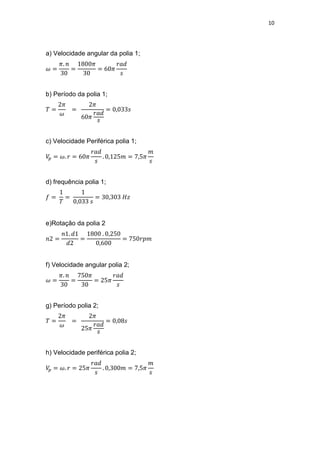

a) Velocidade angular da polia 1;
b) Período da polia 1;
c) Velocidade Periférica polia 1;
d) frequência polia 1;
e)Rotação da polia 2
f) Velocidade angular polia 2;
g) Período polia 2;
h) Velocidade periférica polia 2;

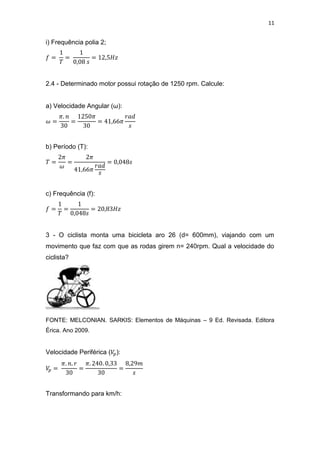

11
i) Frequência polia 2;
2.4 - Determinado motor possui rotação de 1250 rpm. Calcule:
a) Velocidade Angular (ω):
b) Período (T):
c) Frequência (f):
3 - O ciclista monta uma bicicleta aro 26 (d= 600mm), viajando com um
movimento que faz com que as rodas girem n= 240rpm. Qual a velocidade do
ciclista?
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
Velocidade Periférica ( ):
Transformando para km/h:
12

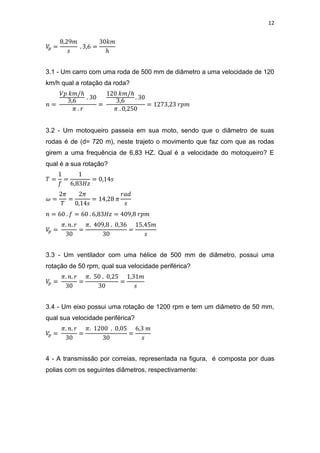

3.1 - Um carro com uma roda de 500 mm de diâmetro a uma velocidade de 120
km/h qual a rotação da roda?
3.2 - Um motoqueiro passeia em sua moto, sendo que o diâmetro de suas
rodas é de (d= 720 m), neste trajeto o movimento que faz com que as rodas
girem a uma frequência de 6,83 HZ. Qual é a velocidade do motoqueiro? E
qual é a sua rotação?
3.3 - Um ventilador com uma hélice de 500 mm de diâmetro, possui uma
rotação de 50 rpm, qual sua velocidade periférica?
3.4 - Um eixo possui uma rotação de 1200 rpm e tem um diâmetro de 50 mm,
qual sua velocidade periférica?

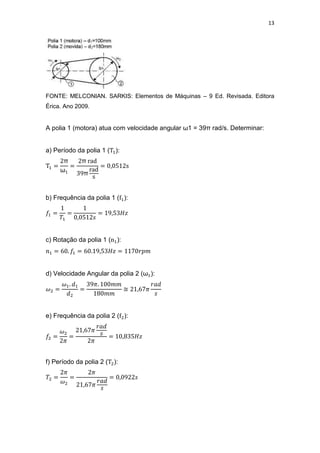

4 - A transmissão por correias, representada na figura, é composta por duas
polias com os seguintes diâmetros, respectivamente:
13
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
A polia 1 (motora) atua com velocidade angular ω1 = 39π rad/s. Determinar:
a) Período da polia 1 ( ):
π
ω
π
π
b) Frequência da polia 1 ( ):
c) Rotação da polia 1 ( ):
d) Velocidade Angular da polia 2 (ω ):
≅
e) Frequência da polia 2 ( ):
f) Período da polia 2 ( ):
14

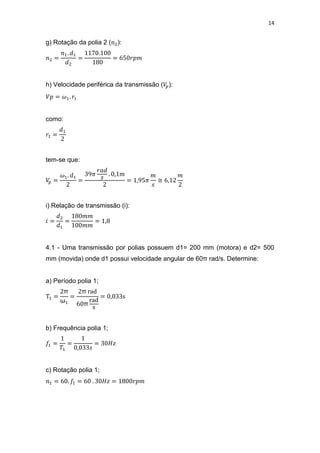

g) Rotação da polia 2 ( ):
h) Velocidade periférica da transmissão ( ):
como:
tem-se que:
≅
i) Relação de transmissão (i):
4.1 - Uma transmissão por polias possuem d1= 200 mm (motora) e d2= 500
mm (movida) onde d1 possui velocidade angular de 60π rad/s. Determine:
a) Período polia 1;
π
ω
π
π
b) Frequência polia 1;
c) Rotação polia 1;
15

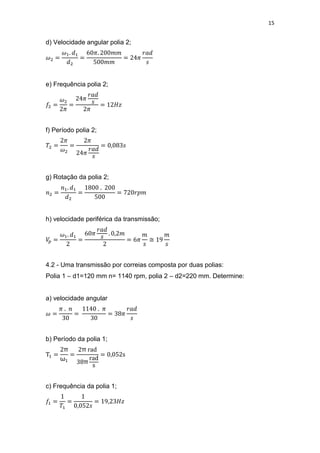

d) Velocidade angular polia 2;
e) Frequência polia 2;
f) Período polia 2;
g) Rotação da polia 2;
h) velocidade periférica da transmissão;
≅
4.2 - Uma transmissão por correias composta por duas polias:
Polia 1 – d1=120 mm n= 1140 rpm, polia 2 – d2=220 mm. Determine:
a) velocidade angular
b) Período da polia 1;
π
ω
π
π
c) Frequência da polia 1;
16

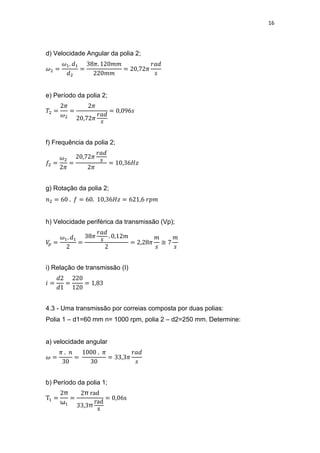

d) Velocidade Angular da polia 2;
e) Período da polia 2;
f) Frequência da polia 2;
g) Rotação da polia 2;
h) Velocidade periférica da transmissão (Vp);
≅
i) Relação de transmissão (I)
4.3 - Uma transmissão por correias composta por duas polias:
Polia 1 – d1=60 mm n= 1000 rpm, polia 2 – d2=250 mm. Determine:
a) velocidade angular
b) Período da polia 1;
π
ω
π
π
17
c) Frequência da polia 1;
d) Velocidade Angular da polia 2;
e) Período da polia 2;
f) Frequência da polia 2;
g) Rotação da polia 2;
h) Velocidade periférica da transmissão (Vp);
≅
i) Relação de transmissão (I)
4.4 - Uma transmissão por correias composta por duas polias:
Polia 1 – d1=50 mm n= 2000 rpm, polia 2 – d2=300 mm. Determine:
a) velocidade angular
18

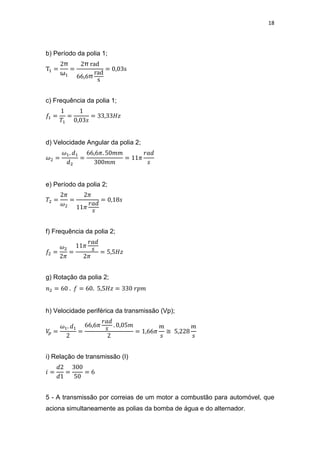

b) Período da polia 1;
π
ω
π
π
c) Frequência da polia 1;
d) Velocidade Angular da polia 2;
e) Período da polia 2;
f) Frequência da polia 2;
g) Rotação da polia 2;
h) Velocidade periférica da transmissão (Vp);
≅
i) Relação de transmissão (I)

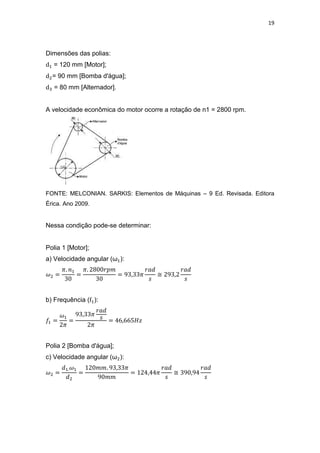

5 - A transmissão por correias de um motor a combustão para automóvel, que
aciona simultaneamente as polias da bomba de água e do alternador.
19
Dimensões das polias:
= 120 mm [Motor];
= 90 mm [Bomba d'água];
= 80 mm [Alternador].
A velocidade econômica do motor ocorre a rotação de n1 = 2800 rpm.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
Nessa condição pode-se determinar:
Polia 1 [Motor];
a) Velocidade angular (ω ):
≅
b) Frequência ( ):
Polia 2 [Bomba d'água];
c) Velocidade angular (ω ):
≅
20
d) Frequência ( ):
e) Rotação ( ):
Polia 3 [Alternador];
f) Velocidade angular (ω ):
≅
g) Frequência ( ):
h) Rotação ( ):
Características da transmissão
i) Velocidade periférica ( ):
j) Relação de transmissão ( ) (Motor/ Bomba d'água):
k) Relação de transmissão ( ) (Motor/ Alternador):

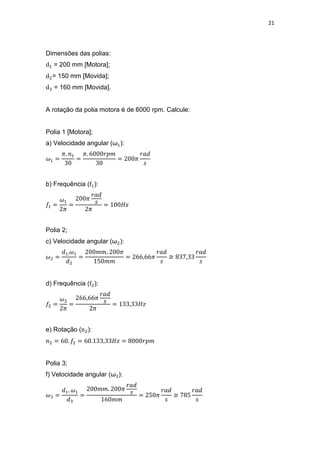

5.1 - A transmissão por correias de sistema, que aciona simultaneamente três
polias.
21
Dimensões das polias:
= 200 mm [Motora];
= 150 mm [Movida];
= 160 mm [Movida].
A rotação da polia motora é de 6000 rpm. Calcule:
Polia 1 [Motora];
a) Velocidade angular (ω ):
b) Frequência ( ):
Polia 2;
c) Velocidade angular (ω ):
≅
d) Frequência ( ):
e) Rotação ( ):
Polia 3;
f) Velocidade angular (ω ):
≅
22

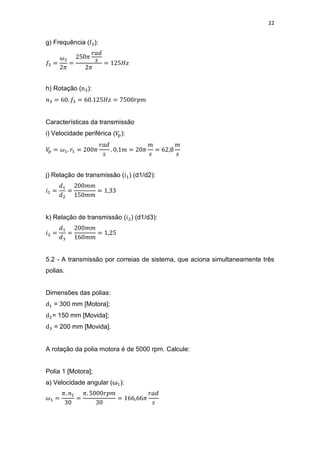

g) Frequência ( ):
h) Rotação ( ):
Características da transmissão
i) Velocidade periférica ( ):
j) Relação de transmissão ( ) (d1/d2):
k) Relação de transmissão ( ) (d1/d3):
5.2 - A transmissão por correias de sistema, que aciona simultaneamente três
polias.
Dimensões das polias:
= 300 mm [Motora];
= 150 mm [Movida];
= 200 mm [Movida].
A rotação da polia motora é de 5000 rpm. Calcule:
Polia 1 [Motora];
a) Velocidade angular (ω ):
23
b) Frequência ( ):
Polia 2;
c) Velocidade angular (ω ):
≅
d) Frequência ( ):
e) Rotação ( ):
Polia 3;
f) Velocidade angular (ω ):
≅
g) Frequência ( ):
h) Rotação ( ):
Características da transmissão
i) Velocidade periférica ( ):
24

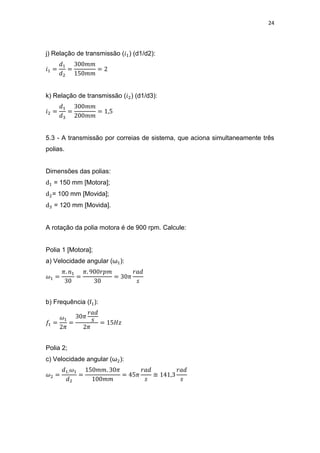

j) Relação de transmissão ( ) (d1/d2):
k) Relação de transmissão ( ) (d1/d3):
5.3 - A transmissão por correias de sistema, que aciona simultaneamente três
polias.
Dimensões das polias:
= 150 mm [Motora];
= 100 mm [Movida];
= 120 mm [Movida].
A rotação da polia motora é de 900 rpm. Calcule:
Polia 1 [Motora];
a) Velocidade angular (ω ):
b) Frequência ( ):
Polia 2;
c) Velocidade angular (ω ):
≅
25

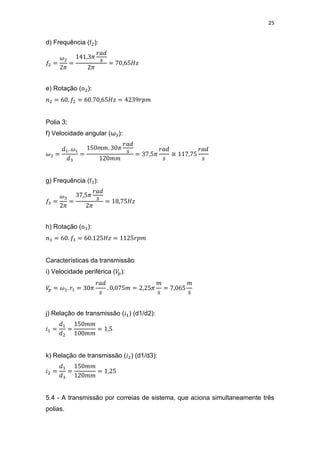

d) Frequência ( ):
e) Rotação ( ):
Polia 3;
f) Velocidade angular (ω ):
≅
g) Frequência ( ):
h) Rotação ( ):
Características da transmissão
i) Velocidade periférica ( ):
j) Relação de transmissão ( ) (d1/d2):
k) Relação de transmissão ( ) (d1/d3):
5.4 - A transmissão por correias de sistema, que aciona simultaneamente três
polias.
26
Dimensões das polias:
= 100 mm [Motora];
= 90 mm [Movida];
= 80 mm [Movida].
A rotação da polia motora é de 1150 rpm. Calcule:
Polia 1 [Motora];
a) Velocidade angular (ω ):
b) Frequência ( ):
Polia 2;
c) Velocidade angular (ω ):
≅
d) Frequência ( ):
e) Rotação ( ):
Polia 3;
f) Velocidade angular (ω ):
≅
27

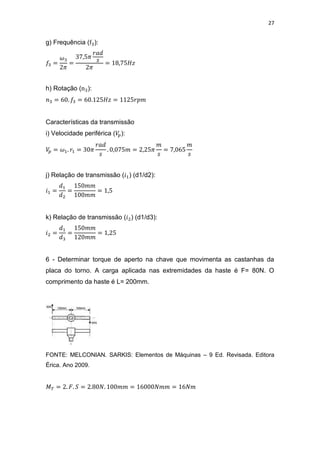

g) Frequência ( ):
h) Rotação ( ):
Características da transmissão
i) Velocidade periférica ( ):
j) Relação de transmissão ( ) (d1/d2):
k) Relação de transmissão ( ) (d1/d3):
6 - Determinar torque de aperto na chave que movimenta as castanhas da
placa do torno. A carga aplicada nas extremidades da haste é F= 80N. O
comprimento da haste é L= 200mm.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
28
6.1 - Um parafuso foi apertado com um Torque de 30 Nm. Qual será a força
necessária para soltá-lo utilizando uma chave de 300 mm?
6.2 - Um parafuso está sendo apertado com uma chave de 150 mm com uma
força de 100N, qual o Torque de aperto exercido?
6.3 - Uma chave de 750 mm exerce uma força de 30N qual o torque aplicado
na chave?
6.4 - Determinar torque de aperto em uma chave de cano. A carga aplicada nas
extremidades da haste é F= 120N. O comprimento da haste é L= 300mm.
7 - Determinar torque ( ) no parafuso da roda do automóvel. A carga aplicada
pelo operador em cada braço da chave é F = 120N. O comprimento do braço é
L = 200mm
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
29

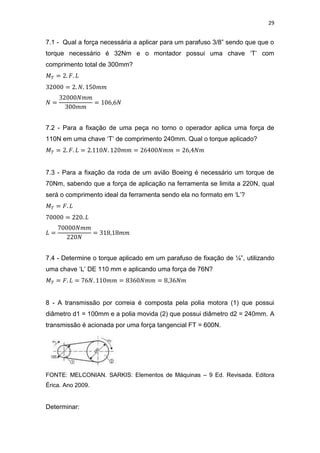

7.1 - Qual a força necessária a aplicar para um parafuso 3/8” sendo que que o
torque necessário é 32Nm e o montador possui uma chave ‘T’ com
comprimento total de 300mm?
7.2 - Para a fixação de uma peça no torno o operador aplica uma força de
110N em uma chave ‘T’ de comprimento 240mm. Qual o torque aplicado?
7.3 - Para a fixação da roda de um avião Boeing é necessário um torque de
70Nm, sabendo que a força de aplicação na ferramenta se limita a 220N, qual
será o comprimento ideal da ferramenta sendo ela no formato em ‘L’?
7.4 - Determine o torque aplicado em um parafuso de fixação de ¼”, utilizando
uma chave ‘L’ DE 110 mm e aplicando uma força de 76N?
8 - A transmissão por correia é composta pela polia motora (1) que possui
diâmetro d1 = 100mm e a polia movida (2) que possui diâmetro d2 = 240mm. A
transmissão é acionada por uma força tangencial FT = 600N.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
Determinar:
30

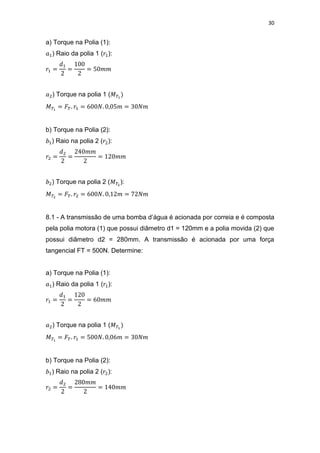

a) Torque na Polia (1):
) Raio da polia 1 ( ):
) Torque na polia 1 (
b) Torque na Polia (2):
) Raio na polia 2 ( ):
) Torque na polia 2 ( ):
8.1 - A transmissão de uma bomba d’água é acionada por correia e é composta
pela polia motora (1) que possui diâmetro d1 = 120mm e a polia movida (2) que
possui diâmetro d2 = 280mm. A transmissão é acionada por uma força
tangencial FT = 500N. Determine:
a) Torque na Polia (1):
) Raio da polia 1 ( ):
) Torque na polia 1 (
b) Torque na Polia (2):
) Raio na polia 2 ( ):
31

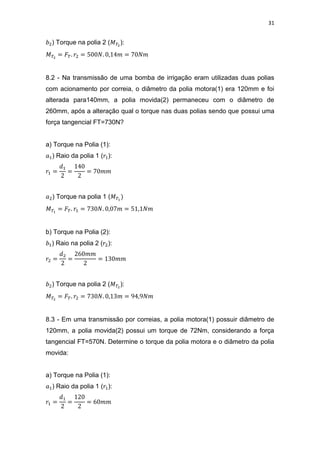

) Torque na polia 2 ( ):
8.2 - Na transmissão de uma bomba de irrigação eram utilizadas duas polias
com acionamento por correia, o diâmetro da polia motora(1) era 120mm e foi
alterada para140mm, a polia movida(2) permaneceu com o diâmetro de
260mm, após a alteração qual o torque nas duas polias sendo que possui uma
força tangencial FT=730N?
a) Torque na Polia (1):
) Raio da polia 1 ( ):
) Torque na polia 1 (
b) Torque na Polia (2):
) Raio na polia 2 ( ):
) Torque na polia 2 ( ):
8.3 - Em uma transmissão por correias, a polia motora(1) possuir diâmetro de
120mm, a polia movida(2) possui um torque de 72Nm, considerando a força
tangencial FT=570N. Determine o torque da polia motora e o diâmetro da polia
movida:
a) Torque na Polia (1):
) Raio da polia 1 ( ):

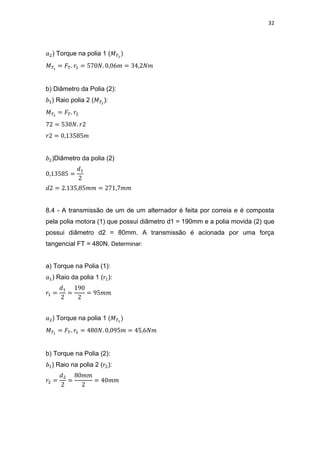

32
) Torque na polia 1 (
b) Diâmetro da Polia (2):
) Raio polia 2 ( ):
)Diâmetro da polia (2)
8.4 - A transmissão de um de um alternador é feita por correia e é composta
pela polia motora (1) que possui diâmetro d1 = 190mm e a polia movida (2) que
possui diâmetro d2 = 80mm. A transmissão é acionada por uma força
tangencial FT = 480N. Determinar:
a) Torque na Polia (1):
) Raio da polia 1 ( ):
) Torque na polia 1 (
b) Torque na Polia (2):
) Raio na polia 2 ( ):
33
) Torque na polia 2 ( ):

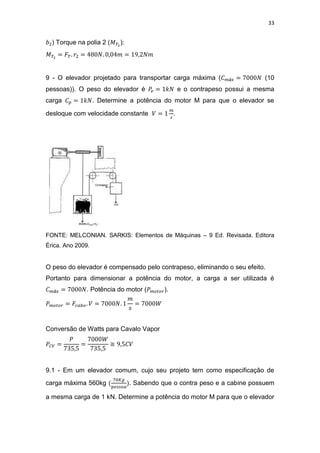

9 - O elevador projetado para transportar carga máxima ( (10
pessoas)). O peso do elevador é e o contrapeso possui a mesma
carga . Determine a potência do motor M para que o elevador se
desloque com velocidade constante .
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
O peso do elevador é compensado pelo contrapeso, eliminando o seu efeito.
Portanto para dimensionar a potência do motor, a carga a ser utilizada é
. Potência do motor ( ).
Conversão de Watts para Cavalo Vapor
≅

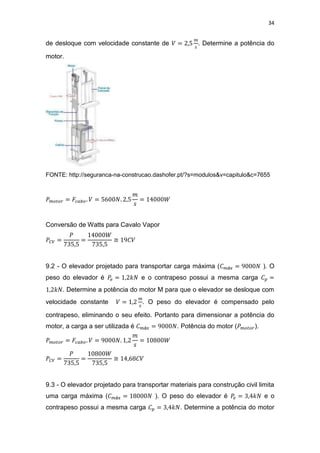

9.1 - Em um elevador comum, cujo seu projeto tem como especificação de
carga máxima 560kg . Sabendo que o contra peso e a cabine possuem
a mesma carga de 1 kN. Determine a potência do motor M para que o elevador
34
de desloque com velocidade constante de . Determine a potência do
motor.
FONTE: http://seguranca-na-construcao.dashofer.pt/?s=modulos&v=capitulo&c=7655
Conversão de Watts para Cavalo Vapor
≅
9.2 - O elevador projetado para transportar carga máxima ( ). O
peso do elevador é e o contrapeso possui a mesma carga
. Determine a potência do motor M para que o elevador se desloque com
velocidade constante . O peso do elevador é compensado pelo
contrapeso, eliminando o seu efeito. Portanto para dimensionar a potência do
motor, a carga a ser utilizada é . Potência do motor ( ).
≅
9.3 - O elevador projetado para transportar materiais para construção civil limita
uma carga máxima ( ). O peso do elevador é e o
contrapeso possui a mesma carga . Determine a potência do motor
35
M para que o elevador se desloque com velocidade constante . O
peso do elevador é compensado pelo contrapeso, eliminando o seu efeito.
Portanto para dimensionar a potência do motor, a carga a ser utilizada é
. Potência do motor ( ).
≅
9.4 - Em um elevador comum, cujo seu projeto tem como especificação de
carga máxima 980kg . Sabendo que o contra peso e a cabine possuem
a mesma carga de 1 kN. Determine a potência do motor M para que o elevador
se desloque com velocidade constante de . Determine a potência do
motor.
Conversão de Watts para Cavalo Vapor
≅
10 - Um servente de pedreiro erguendo uma lata de concreto com peso
. A corda e a polia são ideais. A altura da laje é , o tempo de
subida é . Determine a potência útil do trabalho do operador.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
36
Força aplicada pelo operador;
Peso da lata de concreto;
Velocidade de subida ( ):
Potência útil do operador ( ):
10.1 - Um servente de pedreiro erguendo uma lata de concreto com peso
. A corda e a polia são ideais. A altura da laje é , o tempo de
subida é . Determine a potência útil do trabalho do operador.
Força aplicada pelo operador;
Peso da lata de concreto;
Velocidade de subida ( ):
Potência útil do operador ( ):
10.2 - Um servente de pedreiro erguendo uma lata de concreto com peso
. A corda e a polia são ideais. A altura da laje é , o tempo de
subida é . Determine a potência útil do trabalho do operador.
Força aplicada pelo operador;
Peso da lata de concreto;

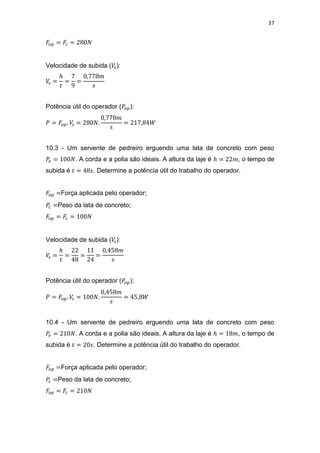

37
Velocidade de subida ( ):
Potência útil do operador ( ):
10.3 - Um servente de pedreiro erguendo uma lata de concreto com peso
. A corda e a polia são ideais. A altura da laje é , o tempo de
subida é . Determine a potência útil do trabalho do operador.
Força aplicada pelo operador;
Peso da lata de concreto;
Velocidade de subida ( ):
Potência útil do operador ( ):
10.4 - Um servente de pedreiro erguendo uma lata de concreto com peso
. A corda e a polia são ideais. A altura da laje é , o tempo de
subida é . Determine a potência útil do trabalho do operador.
Força aplicada pelo operador;
Peso da lata de concreto;

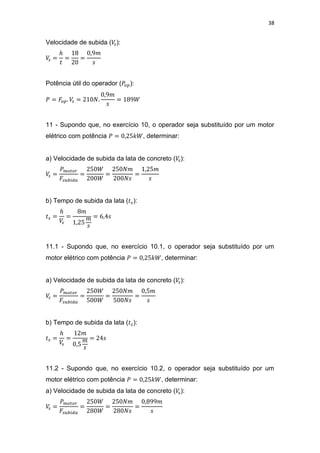

38
Velocidade de subida ( ):
Potência útil do operador ( ):
11 - Supondo que, no exercício 10, o operador seja substituído por um motor
elétrico com potência , determinar:
a) Velocidade de subida da lata de concreto ( ):
b) Tempo de subida da lata ( ):
11.1 - Supondo que, no exercício 10.1, o operador seja substituído por um
motor elétrico com potência , determinar:
a) Velocidade de subida da lata de concreto ( ):
b) Tempo de subida da lata ( ):
11.2 - Supondo que, no exercício 10.2, o operador seja substituído por um
motor elétrico com potência , determinar:
a) Velocidade de subida da lata de concreto ( ):
39

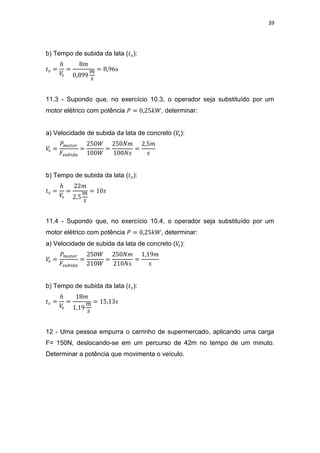

b) Tempo de subida da lata ( ):
11.3 - Supondo que, no exercício 10.3, o operador seja substituído por um
motor elétrico com potência , determinar:
a) Velocidade de subida da lata de concreto ( ):
b) Tempo de subida da lata ( ):
11.4 - Supondo que, no exercício 10.4, o operador seja substituído por um
motor elétrico com potência , determinar:
a) Velocidade de subida da lata de concreto ( ):
b) Tempo de subida da lata ( ):
12 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga
F= 150N, deslocando-se em um percurso de 42m no tempo de um minuto.
Determinar a potência que movimenta o veículo.
40
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
a) Velocidade do carrinho (
como 1min= 60s, tem-se que:
b) Potência do veículo ( ):
12.1 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga
F= 190N, deslocando-se em um percurso de 22m no tempo de um minuto.
Determinar a potência que movimenta o veículo.
a) Velocidade do carrinho (
como 1min= 60s, tem-se que:
b) Potência do veículo ( ):
12.2 - Uma criança empurra o carrinho de supermercado, aplicando uma carga
F= 80N, deslocando-se em um percurso de 120m no tempo de um minuto.
Determinar a potência que movimenta o veículo.
41
a) Velocidade do carrinho (
como 1min= 60s, tem-se que:
b) Potência do veículo ( ):
12.3 - Um idoso empurra o carrinho de supermercado, aplicando uma carga F=
20N, deslocando-se em um percurso de 34m no tempo de um 3 minutos.
Determinar a potência que movimenta o veículo.
a) Velocidade do carrinho (
como 3 min.= 180s, tem-se que:
b) Potência do veículo ( ):
12.4 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga
F= 480N, deslocando-se em um percurso de 22m no tempo de 1/4 de um
minuto. Determinar a potência que movimenta o veículo.
a) Velocidade do carrinho (
como ¼ de 1min= 15s, tem-se que:
b) Potência do veículo ( ):
42

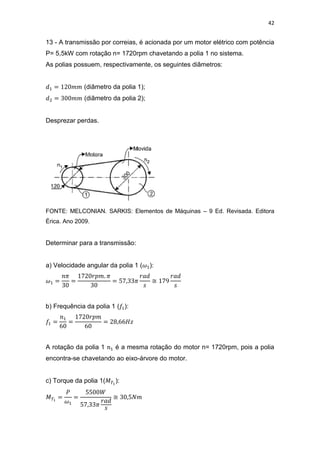

13 - A transmissão por correias, é acionada por um motor elétrico com potência
P= 5,5kW com rotação n= 1720rpm chavetando a polia 1 no sistema.
As polias possuem, respectivamente, os seguintes diâmetros:
(diâmetro da polia 1);
(diâmetro da polia 2);
Desprezar perdas.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
Determinar para a transmissão:
a) Velocidade angular da polia 1 ( ):
≅
b) Frequência da polia 1 ( ):
A rotação da polia 1 é a mesma rotação do motor n= 1720rpm, pois a polia
encontra-se chavetando ao eixo-árvore do motor.
c) Torque da polia 1( ):
≅
43

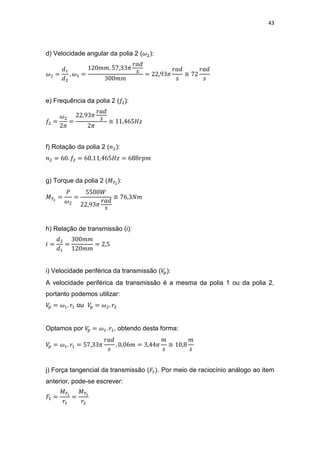

d) Velocidade angular da polia 2 ( ):
≅
e) Frequência da polia 2 ( ):
≅
f) Rotação da polia 2 ( ):
g) Torque da polia 2 ( ):
≅
h) Relação de transmissão (i):
i) Velocidade periférica da transmissão ( ):
A velocidade periférica da transmissão é a mesma da polia 1 ou da polia 2,
portanto podemos utilizar:
ou
Optamos por , obtendo desta forma:
≅
j) Força tangencial da transmissão ( . Por meio de raciocínio análogo ao item
anterior, pode-se escrever:
44
Opta-se por uma das relações, obtendo desta forma:
≅
13.1 - Uma transmissão por correias composta por duas polias:
Polia 1 – d1: 140mm
Polia 2 – d2: 230mm
A polia 1 atua com rotação n=1270rpm. Determine:
FONTE: Figura elaborada pela equipe.
1 - Velocidade angular da polia 1 ( ):
a) Frequência da polia 1 :
b) Período da polia 1 :
c) Velocidade angular da polia 2 ( ):
45

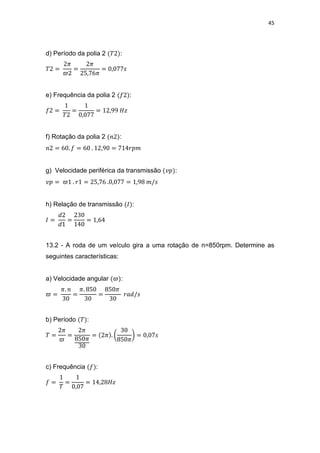

d) Período da polia 2 :
e) Frequência da polia 2 :
f) Rotação da polia 2 :
g) Velocidade periférica da transmissão :
h) Relação de transmissão :
13.2 - A roda de um veículo gira a uma rotação de n=850rpm. Determine as
seguintes características:
a) Velocidade angular :
b) Período :
c) Frequência :
46

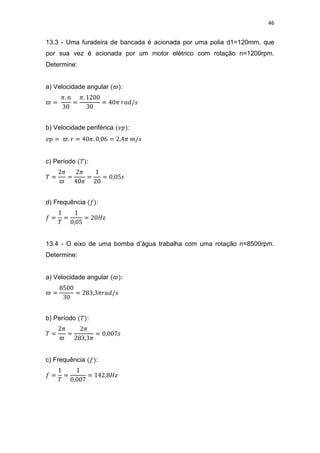

13.3 - Uma furadeira de bancada é acionada por uma polia d1=120mm, que
por sua vez é acionada por um motor elétrico com rotação n=1200rpm.
Determine:
a) Velocidade angular :
b) Velocidade periférica :
c) Período :
d) Frequência :
13.4 - O eixo de uma bomba d’água trabalha com uma rotação n=8500rpm.
Determine:
a) Velocidade angular :
b) Período :
c) Frequência :
47

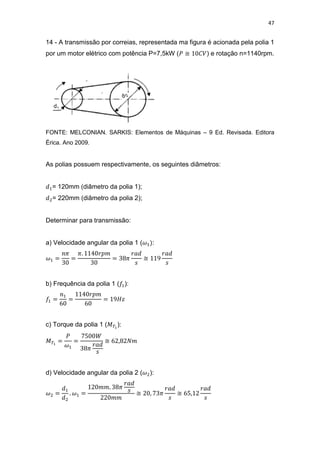

14 - A transmissão por correias, representada ma figura é acionada pela polia 1
por um motor elétrico com potência P=7,5kW ( ≅ ) e rotação n=1140rpm.
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
As polias possuem respectivamente, os seguintes diâmetros:
= 120mm (diâmetro da polia 1);
= 220mm (diâmetro da polia 2);
Determinar para transmissão:
a) Velocidade angular da polia 1 ( :
≅
b) Frequência da polia 1 ( ):
c) Torque da polia 1 ( ):
≅
d) Velocidade angular da polia 2 ( ):
≅ ≅
48
e) Frequência da polia 2 ( ):
≅
f) Rotação da polia 2 ( ):
≅
g) Torque da polia 2 ( ):
≅
h) Velocidade periférica da transmissão ( ):
≅
i) Força tangencial ( ):
j) Relação de transmissão (i):
14.1 - O pinhão de uma transmissão de uma moto é acionado por um motor de
25cv.O pinhão possui diâmetro de 100mm e a coroa 200mm a uma rotação de
n= 2400rpm. Determine:
FONTE: Figura elaborada pela equipe.

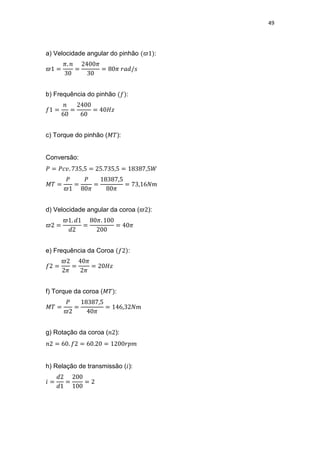

49
a) Velocidade angular do pinhão :
b) Frequência do pinhão :
c) Torque do pinhão ( ):
Conversão:
d) Velocidade angular da coroa ( ):
e) Frequência da Coroa :
f) Torque da coroa ( :
g) Rotação da coroa ( ):
h) Relação de transmissão ( ):
50

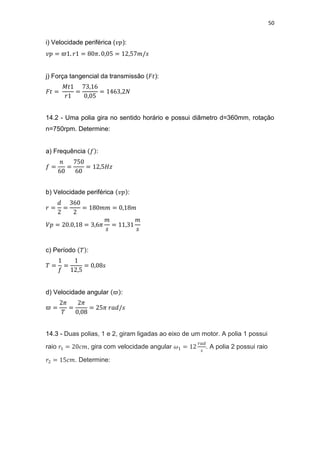

i) Velocidade periférica ( ):
j) Força tangencial da transmissão ( ):
14.2 - Uma polia gira no sentido horário e possui diâmetro d=360mm, rotação
n=750rpm. Determine:
a) Frequência :
b) Velocidade periférica :
c) Período :
d) Velocidade angular :
14.3 - Duas polias, 1 e 2, giram ligadas ao eixo de um motor. A polia 1 possui
raio , gira com velocidade angular . A polia 2 possui raio
. Determine:
51
FONTE: FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011.
a) Frequência da polia 1 :
b) Velocidade angular e a frequência da polia 2:
c) Velocidade lineares v1 e v2 dos pontos P1 e P2:
15 - A esquematização da figura representa um motor a combustão para
automóvel, que aciona simultaneamente as polias da bomba d'água e do
alternador.
As curvas de desempenho do motor apresentam para o torque máximo a
potência P= 35,3kW ( ≅ ) atuando com rotação n= 2000rpm.
52
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
As polias possuem os seguintes diâmetros:
;
;
;
Determine para a condição de torque máximo:
Polia 1 [Motor];
a) Velocidade angular ( ):
≅ ≅
b) Frequência ( ):
c) Torque ( ):
≅
53

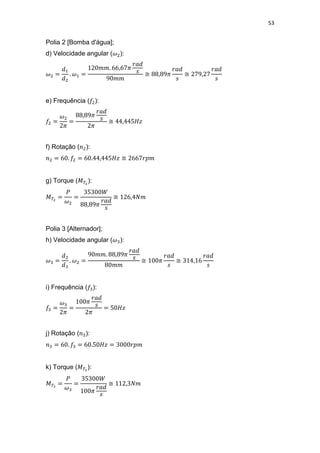

Polia 2 [Bomba d'água];
d) Velocidade angular ( ):
≅ ≅
e) Frequência ( ):
≅
f) Rotação ( ):
≅
g) Torque ( ):
≅
Polia 3 [Alternador];
h) Velocidade angular ( ):
≅ ≅
i) Frequência ( ):
j) Rotação ( ):
k) Torque ( ):
≅
54

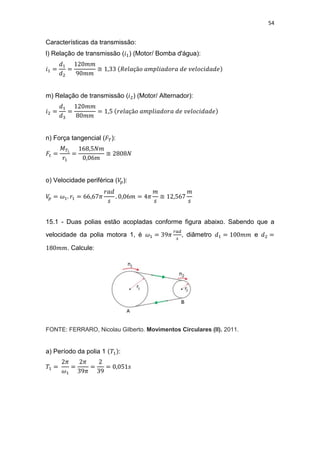

Características da transmissão:
l) Relação de transmissão ( ) (Motor/ Bomba d'água):
≅
m) Relação de transmissão ( ) (Motor/ Alternador):
n) Força tangencial ( ):
≅
o) Velocidade periférica ( ):
≅
15.1 - Duas polias estão acopladas conforme figura abaixo. Sabendo que a
velocidade da polia motora 1, é , diâmetro e
. Calcule:
FONTE: FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011.
a) Período da polia 1 :
55

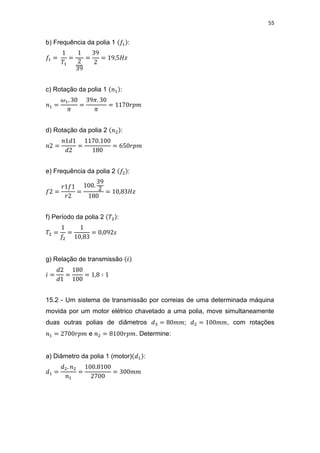

b) Frequência da polia 1 :
c) Rotação da polia 1 :
d) Rotação da polia 2 :
e) Frequência da polia 2 :
f) Período da polia 2 :
g) Relação de transmissão
15.2 - Um sistema de transmissão por correias de uma determinada máquina
movida por um motor elétrico chavetado a uma polia, move simultaneamente
duas outras polias de diâmetros ; , com rotações
e . Determine:
a) Diâmetro da polia 1 (motor) :
56

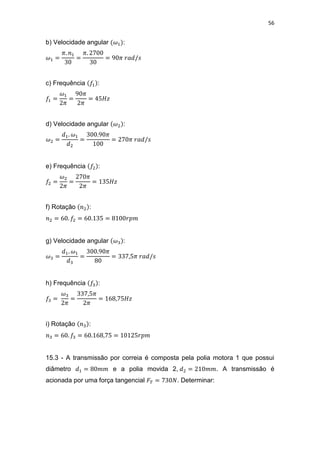

b) Velocidade angular :
c) Frequência :
d) Velocidade angular :
e) Frequência :
f) Rotação :
g) Velocidade angular :
h) Frequência :
i) Rotação :
15.3 - A transmissão por correia é composta pela polia motora 1 que possui
diâmetro e a polia movida 2, . A transmissão é
acionada por uma força tangencial . Determinar:
57

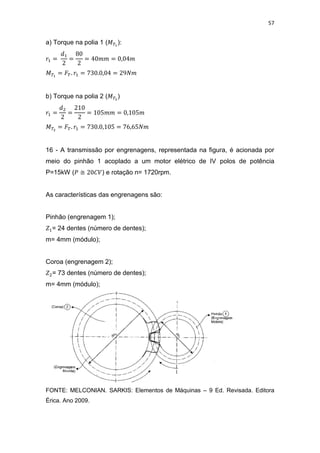

a) Torque na polia 1 ( ):
b) Torque na polia 2 ( )
16 - A transmissão por engrenagens, representada na figura, é acionada por
meio do pinhão 1 acoplado a um motor elétrico de IV polos de potência
P=15kW ( ≅ ) e rotação n= 1720rpm.
As características das engrenagens são:
Pinhão (engrenagem 1);
= 24 dentes (número de dentes);
m= 4mm (módulo);
Coroa (engrenagem 2);
= 73 dentes (número de dentes);
m= 4mm (módulo);
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
58

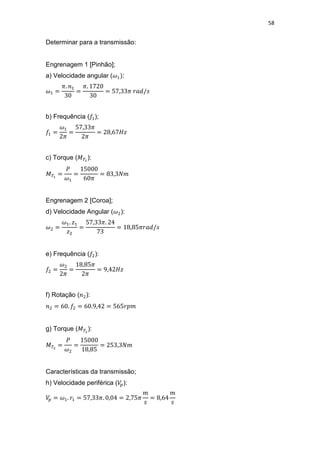

Determinar para a transmissão:
Engrenagem 1 [Pinhão];
a) Velocidade angular ( :
b) Frequência ( );
c) Torque ( ):
Engrenagem 2 [Coroa];
d) Velocidade Angular ( ):
e) Frequência ( ):
f) Rotação ( ):
g) Torque ( ):
Características da transmissão;
h) Velocidade periférica ( ):
59

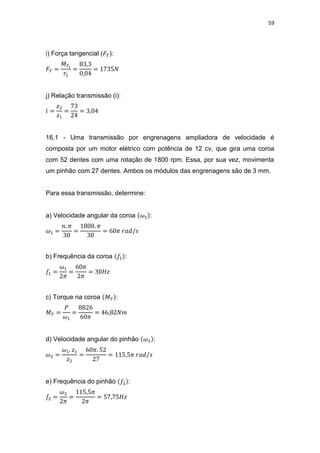

i) Força tangencial ( ):
j) Relação transmissão (i):
16.1 - Uma transmissão por engrenagens ampliadora de velocidade é
composta por um motor elétrico com potência de 12 cv, que gira uma coroa
com 52 dentes com uma rotação de 1800 rpm. Essa, por sua vez, movimenta
um pinhão com 27 dentes. Ambos os módulos das engrenagens são de 3 mm.
Para essa transmissão, determine:
a) Velocidade angular da coroa :
b) Frequência da coroa :
c) Torque na coroa :
d) Velocidade angular do pinhão :
e) Frequência do pinhão :
60

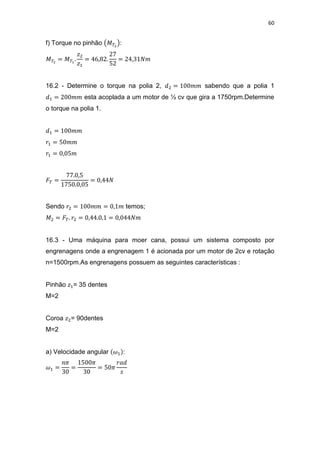

f) Torque no pinhão :
16.2 - Determine o torque na polia 2, sabendo que a polia 1
esta acoplada a um motor de ½ cv que gira a 1750rpm.Determine
o torque na polia 1.
Sendo temos;
16.3 - Uma máquina para moer cana, possui um sistema composto por
engrenagens onde a engrenagem 1 é acionada por um motor de 2cv e rotação
n=1500rpm.As engrenagens possuem as seguintes características :
Pinhão = 35 dentes
M=2
Coroa = 90dentes
M=2
a) Velocidade angular :

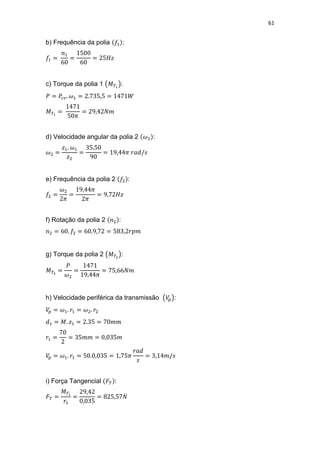

61
b) Frequência da polia :
c) Torque da polia 1 :
d) Velocidade angular da polia 2 :
e) Frequência da polia 2 :
f) Rotação da polia 2 :
g) Torque da polia 2 :
h) Velocidade periférica da transmissão :
i) Força Tangencial :
62

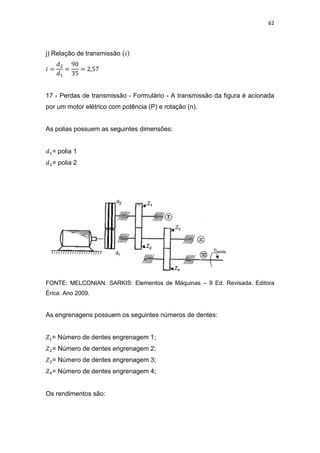

j) Relação de transmissão
17 - Perdas de transmissão - Formulário - A transmissão da figura é acionada
por um motor elétrico com potência (P) e rotação (n).
As polias possuem as seguintes dimensões:
= polia 1
= polia 2
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
As engrenagens possuem os seguintes números de dentes:
= Número de dentes engrenagem 1;
= Número de dentes engrenagem 2;
= Número de dentes engrenagem 3;
= Número de dentes engrenagem 4;
Os rendimentos são:
63
= Rendimento (Transmissão por correia em V);
= Rendimento (Transmissão/ Par de engrenagens);
= Rendimentos (Par de mancais (Rolamentos));
Determinar na transmissão:
a) Potência útil nas árvores I, II e III:
Árvore I
[W]
Árvore II
[W] ou [W]
Árvore III
[W] ou [W]
b) Potência dissipada/ estágio:
1º Estágio (motor/ árvore I)
[W]
2º Estágio (árvore I/ árvore II)
[W]
3º Estágio (árvore II/ árvore III)
[W]
c) Rotação nas árvores I,II e III:
Rotação árvore I
[rpm]
Rotação árvore II
[rpm]
64
Rotação árvore III
[rpm] ou [rpm]
d) Torque nas árvores I, II e III:
Torque árvore I
Torque na árvore II
Torque árvore III
e) Potência útil do sistema:
[W]
f) Potência dissipada do sistema:
[W] ou [W]
g) Rendimento da transmissão
18 - A transmissão por engrenagem da figura é composta por um motor elétrico
com potência (P) e rotação (n) acoplado a uma transmissão por engrenagem
com as seguintes características.
Os diâmetros das polias são:
= polia 1
= polia 2
65
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
Os números de dentes das engrenagens são:
= Número de dentes engrenagem 1;
= Número de dentes engrenagem 2;
= Número de dentes engrenagem 3;
= Número de dentes engrenagem 4;
Os rendimentos são:
= Rendimento (Transmissão por engrenagens);
= Rendimentos [Par de mancais (Rolamentos)];
Determinar para transmissão:
a) Potência útil nas árvores I, II e III:
Árvore I
[W]
Árvore II
[W] ou [W]
66
Árvore III
[W] ou [W]
b) Potência dissipada/ estágio:
1º Estágio (árvore I/ árvore II)
[W]
2º Estágio (árvore II/ árvore III)
[W]
3º Estágio (árvore II/ árvore III)
[W]
c) Rotação nas árvores I,II e III:
Rotação árvore I
[rpm]
Rotação árvore II
[rpm]
Rotação árvore III
[rpm]
d) Torque nas árvores I, II e III:
Torque árvore I
Torque na árvore II
67

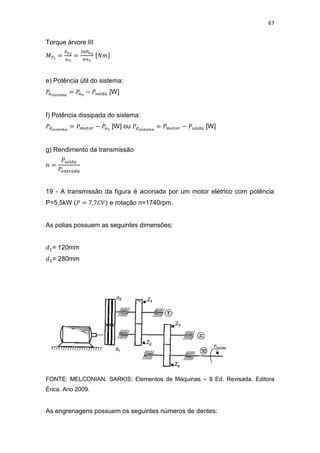

Torque árvore III
e) Potência útil do sistema:
[W]
f) Potência dissipada do sistema:
[W] ou [W]
g) Rendimento da transmissão
19 - A transmissão da figura é acionada por um motor elétrico com potência
P=5,5kW ( e rotação n=1740rpm.
As polias possuem as seguintes dimensões:
= 120mm
= 280mm
FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
As engrenagens possuem os seguintes números de dentes:
68
= 23 dentes;
= 49 dentes;
= 27 dentes;
= 59 dentes;
Os rendimentos são:
= 0,97 (Transmissão por correia em V);
= 0,98 (Transmissão/ Par de engrenagens);
= 0,99 (Par de mancais (Rolamentos));
Determinar na transmissão:
a) Potência útil nas árvores I, II e III:
Árvore I
Árvore II
Árvore III
b) Potência dissipada/ estágio:
1º Estágio (motor/ árvore I)
0,22kW=220W
2º Estágio (árvore I/ árvore II)
3º Estágio (árvore II/ árvore III)
69

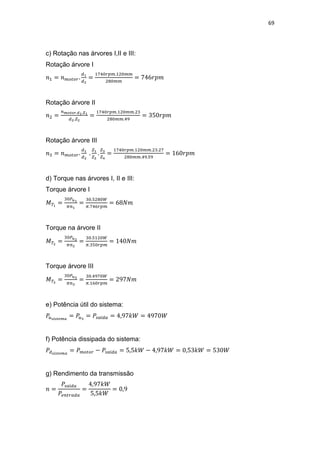

c) Rotação nas árvores I,II e III:
Rotação árvore I
Rotação árvore II
Rotação árvore III
d) Torque nas árvores I, II e III:
Torque árvore I
Torque na árvore II
Torque árvore III
e) Potência útil do sistema:
f) Potência dissipada do sistema:
g) Rendimento da transmissão
70

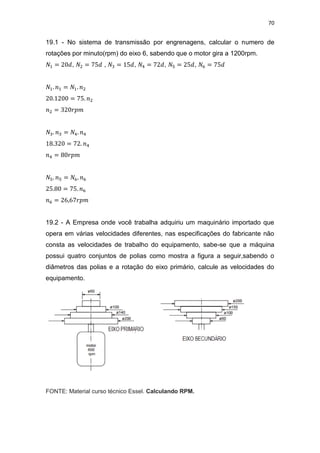

19.1 - No sistema de transmissão por engrenagens, calcular o numero de
rotações por minuto(rpm) do eixo 6, sabendo que o motor gira a 1200rpm.
, , , , ,
19.2 - A Empresa onde você trabalha adquiriu um maquinário importado que
opera em várias velocidades diferentes, nas especificações do fabricante não
consta as velocidades de trabalho do equipamento, sabe-se que a máquina
possui quatro conjuntos de polias como mostra a figura a seguir,sabendo o
diâmetros das polias e a rotação do eixo primário, calcule as velocidades do
equipamento.
FONTE: Material curso técnico Essel. Calculando RPM.
71

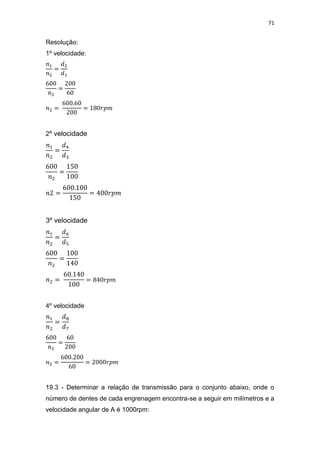

Resolução:
1º velocidade:
2º velocidade
3º velocidade
4º velocidade
19.3 - Determinar a relação de transmissão para o conjunto abaixo, onde o
número de dentes de cada engrenagem encontra-se a seguir em milímetros e a
velocidade angular de A é 1000rpm:
72

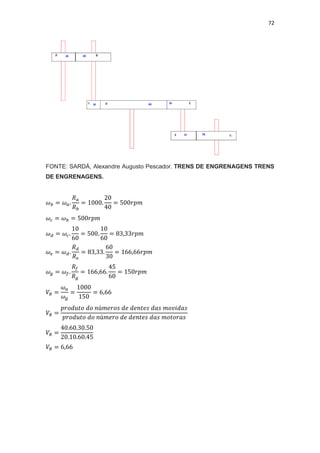

FONTE: SARDÁ, Alexandre Augusto Pescador. TRENS DE ENGRENAGENS TRENS
DE ENGRENAGENS.
73
3 CONSIDERAÇÕES FINAIS
A elaboração deste trabalho possibilitou analisar as diversas atribuições
de projeto voltadas aos elementos de máquinas e a aplicação na engenharia
na rotina de um engenheiro.
Conclui-se deste modo que o trabalho realizado foi de extrema
importância para a ampliação de conhecimentos proporcionando uma melhor
visualização e assimilação do conhecimento adquirido e demonstrando que a
falta de informação direcionada ao assunto em formas de exercícios não limita
a aplicação em diversos setores e que se torna de suma importância a
disponibilização do material adquirido, tornando cada vez mais fácil e
prazerosa a aplicação dos conceitos utilizados, principalmente as aplicações
direcionadas as atividades rotineiras porém, desapercebidas aos nosso olhos.
Por fim o conhecimento agregado proporciona incentivo a um
conhecimento aprofundado no assunto, visando aumentar o número de
universitários interessados no assunto e tornando cada vez maior o interesse
de todos.
74
REFERÊNCIAS
Autor desconhecido. Calculando RPM. Disponível em:
<http://www.essel.com.br/cursos/material/01/CalculoTecnico/aula8b.pdf>.
Acesso em: 20 set. 2015.
Autor desconhecido. Segurança na construção. Disponível em:
<http://seguranca-na-
construcao.dashofer.pt/?s=modulos&v=capitulo&c=7655>. Acesso em: 13 set.
2015.
FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011. Disponível
em: <http://osfundamentosdafisica.blogspot.com.br/2011/06/cursos-do-blog-
respostas-2006.html>. Acesso em: 19 set. 2015.
LINO, Paulo Sérgio Costa. Polias, Correias e Transmissão de
Potência. 2013. Disponível em: <http://blogdaengenharia.com/wp-
content/uploads/2013/05/PoliaseCorreias.pdf>. Acesso em: 13 set. 2015.
MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora
Érica. Ano 2009.
SARDÁ, Alexandre Augusto Pescador. TRENS DE ENGRENAGENS TRENS
DE ENGRENAGENS. Disponível em:
<http://ftp.demec.ufpr.br/disciplinas/TM129/Prof. Pescador/Trens de
engrenagem.pdf>. Acesso em: 20 set. 2015.

Mais conteúdo relacionado

Mais procurados

Resistência dos materiais - Exercícios Resolvidos
Resistência dos materiais - Exercícios ResolvidosResistência dos materiais - Exercícios Resolvidos
Resistência dos materiais - Exercícios Resolvidos
Moreira1972

ELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS
ELEMENTOS DE MAQUINAS PARAFUSOS E PORCASELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS
ELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS
ordenaelbass

Metrologia - Aula 4
Metrologia - Aula 4Metrologia - Aula 4
Metrologia - Aula 4
IBEST ESCOLA

Cálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanicaCálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanica
Gleiton Kunde

Calculo de conicidade (1)
Calculo de conicidade (1)Calculo de conicidade (1)
Calculo de conicidade (1)
Solange Ferrari

Exercícios pneumática solução
Exercícios pneumática    soluçãoExercícios pneumática    solução
Exercícios pneumática solução
Cynthia Janei

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7
Eduardo Spech

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção
Romualdo SF

Exercícios de torque
Exercícios de torqueExercícios de torque
Exercícios de torque
Robsoncn

Aula 28 polias e correias
Aula 28   polias e correiasAula 28   polias e correias
Aula 28 polias e correias
Renaldo Adriano

Caderno de exercícios
Caderno de exercíciosCaderno de exercícios
Caderno de exercícios
Rogerio Fernando

Apresentação elementos de máquinas
Apresentação  elementos de máquinasApresentação  elementos de máquinas
Apresentação elementos de máquinas
Amauri José de Souza Souza

Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico
Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elásticoElementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico
Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico
ordenaelbass

Calculos para engrenagens helicoidais
Calculos para engrenagens helicoidaisCalculos para engrenagens helicoidais
Calculos para engrenagens helicoidais
Hudson Cavalcante Dos Santos

Aula de Tolerancia geometrica
Aula de Tolerancia geometrica  Aula de Tolerancia geometrica
Aula de Tolerancia geometrica
Nome Sobrenome

5 diagrama ferro carbono
5 diagrama ferro carbono5 diagrama ferro carbono
5 diagrama ferro carbono
Thulio Cesar

Apostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnicoApostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnico
Nome Sobrenome

Cisalhamento
CisalhamentoCisalhamento
Cisalhamento
Ammandawendy

Mecanica aplicada-apostila 2
Mecanica aplicada-apostila 2Mecanica aplicada-apostila 2
Mecanica aplicada-apostila 2
cristianorodcastro

Exercicio elemaq 2ª edição
Exercicio elemaq 2ª ediçãoExercicio elemaq 2ª edição
Exercicio elemaq 2ª edição
José Junior


Mais procurados (20)

Resistência dos materiais - Exercícios Resolvidos
Resistência dos materiais - Exercícios ResolvidosResistência dos materiais - Exercícios Resolvidos
Resistência dos materiais - Exercícios Resolvidos

ELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS
ELEMENTOS DE MAQUINAS PARAFUSOS E PORCASELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS
ELEMENTOS DE MAQUINAS PARAFUSOS E PORCAS

Metrologia - Aula 4
Metrologia - Aula 4Metrologia - Aula 4
Metrologia - Aula 4

Cálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanicaCálculo técnico aplicado a mecanica
Cálculo técnico aplicado a mecanica

Calculo de conicidade (1)
Calculo de conicidade (1)Calculo de conicidade (1)
Calculo de conicidade (1)

Exercícios pneumática solução
Exercícios pneumática    soluçãoExercícios pneumática    solução
Exercícios pneumática solução

Resolução da lista de exercícios 1 complementos de rm-7
Resolução da lista de exercícios 1  complementos de rm-7Resolução da lista de exercícios 1  complementos de rm-7
Resolução da lista de exercícios 1 complementos de rm-7

Exercicios de torção
Exercicios de torçãoExercicios de torção
Exercicios de torção

Exercícios de torque
Exercícios de torqueExercícios de torque
Exercícios de torque

Aula 28 polias e correias
Aula 28   polias e correiasAula 28   polias e correias
Aula 28 polias e correias

Caderno de exercícios
Caderno de exercíciosCaderno de exercícios
Caderno de exercícios

Apresentação elementos de máquinas
Apresentação  elementos de máquinasApresentação  elementos de máquinas
Apresentação elementos de máquinas

Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico
Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elásticoElementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico
Elementos de maquinas, pinos, contra-pinos, cavilhas, anel elástico

Calculos para engrenagens helicoidais
Calculos para engrenagens helicoidaisCalculos para engrenagens helicoidais
Calculos para engrenagens helicoidais

Aula de Tolerancia geometrica
Aula de Tolerancia geometrica  Aula de Tolerancia geometrica
Aula de Tolerancia geometrica

5 diagrama ferro carbono
5 diagrama ferro carbono5 diagrama ferro carbono
5 diagrama ferro carbono

Apostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnicoApostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnico

Cisalhamento
CisalhamentoCisalhamento
Cisalhamento

Mecanica aplicada-apostila 2
Mecanica aplicada-apostila 2Mecanica aplicada-apostila 2
Mecanica aplicada-apostila 2

Exercicio elemaq 2ª edição
Exercicio elemaq 2ª ediçãoExercicio elemaq 2ª edição
Exercicio elemaq 2ª edição


Destaque

Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01
Walter Fuentes Cavides

Elementos de-maquinas - prof moro - ifsc
Elementos de-maquinas - prof moro - ifscElementos de-maquinas - prof moro - ifsc
Elementos de-maquinas - prof moro - ifsc
Tiago Gomes

Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1
Alex Arribasplata

Elementos de maquinas apostila Senai
Elementos de maquinas apostila SenaiElementos de maquinas apostila Senai
Elementos de maquinas apostila Senai
sheylaladeiracosta

Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03
Walter Fuentes Cavides

Elementos de máquinas sarkis melconian
Elementos de máquinas   sarkis melconianElementos de máquinas   sarkis melconian
Elementos de máquinas sarkis melconian
Alex Fabiano Bueno

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas
neydom

Formulario hidrostatica
Formulario hidrostaticaFormulario hidrostatica
Formulario hidrostatica
Cynthia Nadiezdha

Formulas de Física
Formulas de Física Formulas de Física
Formulas de Física
FabsVitti

Ejercicios de presión
Ejercicios de presiónEjercicios de presión
Ejercicios de presión
Mario A. Rodriguez Flores

Formulas2
Formulas2Formulas2
Formulas2
Andreza Engler

Formulas de física
Formulas de físicaFormulas de física
Formulas de física
jeduca62

Formulario fisica
Formulario fisicaFormulario fisica
Formulario fisica
javier11074

Exercicios resolvidos
Exercicios resolvidosExercicios resolvidos
Exercicios resolvidos
Jennifer Luiene Machado

Ejercicios resueltos blog definitivo
Ejercicios  resueltos  blog definitivoEjercicios  resueltos  blog definitivo
Ejercicios resueltos blog definitivo
Yanina Soledad Perez

Problemas resueltos fluidos
Problemas resueltos fluidosProblemas resueltos fluidos
Problemas resueltos fluidos
edeive

Ejercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidosEjercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidos
Roly Pariona Silva

Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Diego F. Valarezo C.

Mecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejerciciosMecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejercicios
briam mallqui

132 formulas de fisica rc
132 formulas de fisica rc132 formulas de fisica rc
132 formulas de fisica rc
Robson7575


Destaque (20)

Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01Elaboracion de presupuesto en s10 01
Elaboracion de presupuesto en s10 01

Elementos de-maquinas - prof moro - ifsc
Elementos de-maquinas - prof moro - ifscElementos de-maquinas - prof moro - ifsc
Elementos de-maquinas - prof moro - ifsc

Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1Taller S10 Costos y Presupuestos - Parte 1
Taller S10 Costos y Presupuestos - Parte 1

Elementos de maquinas apostila Senai
Elementos de maquinas apostila SenaiElementos de maquinas apostila Senai
Elementos de maquinas apostila Senai

Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03Elaboracion de presupuesto en s10 03
Elaboracion de presupuesto en s10 03

Elementos de máquinas sarkis melconian
Elementos de máquinas   sarkis melconianElementos de máquinas   sarkis melconian
Elementos de máquinas sarkis melconian

Apostila elementos de_maquinas
Apostila elementos de_maquinasApostila elementos de_maquinas
Apostila elementos de_maquinas

Formulario hidrostatica
Formulario hidrostaticaFormulario hidrostatica
Formulario hidrostatica

Formulas de Física
Formulas de Física Formulas de Física
Formulas de Física

Ejercicios de presión
Ejercicios de presiónEjercicios de presión
Ejercicios de presión

Formulas2
Formulas2Formulas2
Formulas2

Formulas de física
Formulas de físicaFormulas de física
Formulas de física

Formulario fisica
Formulario fisicaFormulario fisica
Formulario fisica

Exercicios resolvidos
Exercicios resolvidosExercicios resolvidos
Exercicios resolvidos

Ejercicios resueltos blog definitivo
Ejercicios  resueltos  blog definitivoEjercicios  resueltos  blog definitivo
Ejercicios resueltos blog definitivo

Problemas resueltos fluidos
Problemas resueltos fluidosProblemas resueltos fluidos
Problemas resueltos fluidos

Ejercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidosEjercicios resueltos dinamica de fluidos
Ejercicios resueltos dinamica de fluidos

Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )
Ejercicios de hidrostática (Física) I.T.S.Bolívar ( Ambato - Ecuador )

Mecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejerciciosMecanica de-fluidos-ejercicios
Mecanica de-fluidos-ejercicios

132 formulas de fisica rc
132 formulas de fisica rc132 formulas de fisica rc
132 formulas de fisica rc


Semelhante a Lista de exercícios

Poliase correias
Poliase correiasPoliase correias
Poliase correias
Miquéias Prata

Poliase correias
Poliase correiasPoliase correias
Poliase correias
Kris Podovec

Poliase correias
Poliase correiasPoliase correias
Poliase correias
Anna Karoline Maciel

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora
Pedro Henrique Gogliano

m-c-u-100723100020-phpapp02.pdf
m-c-u-100723100020-phpapp02.pdfm-c-u-100723100020-phpapp02.pdf
m-c-u-100723100020-phpapp02.pdf
AnnyGabriellydeSouza

Movimento Circular Uniforme
Movimento Circular UniformeMovimento Circular Uniforme
Movimento Circular Uniforme
Marco Antonio Sanches

Projeto de uma esteira mecatrônica
Projeto de uma esteira mecatrônicaProjeto de uma esteira mecatrônica
Projeto de uma esteira mecatrônica
Victor Freire

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora
Matheus Miguel

Atividades de física 2014 out MCU 1° ano prof waldir montenegro
Atividades de física 2014 out  MCU 1° ano  prof   waldir montenegroAtividades de física 2014 out  MCU 1° ano  prof   waldir montenegro
Atividades de física 2014 out MCU 1° ano prof waldir montenegro
Waldir Montenegro

Esteira Identificadora
Esteira IdentificadoraEsteira Identificadora
Esteira Identificadora
Fran_B

227516957 cad-c3-curso-a-prof-exercicios-fisica
227516957 cad-c3-curso-a-prof-exercicios-fisica227516957 cad-c3-curso-a-prof-exercicios-fisica
227516957 cad-c3-curso-a-prof-exercicios-fisica
heltonjos

MCU_rbd
MCU_rbdMCU_rbd
Esteira identificadora marcos vaskevicius
Esteira identificadora marcos vaskeviciusEsteira identificadora marcos vaskevicius
Esteira identificadora marcos vaskevicius
Alan Barros

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora
Pedro Henrique Gogliano

Exercícios de física 1 ano de férias
Exercícios de física 1 ano de fériasExercícios de física 1 ano de férias
Exercícios de física 1 ano de férias
tiowans

52286313 projeto-ponte-rolante-entrega-final
52286313 projeto-ponte-rolante-entrega-final52286313 projeto-ponte-rolante-entrega-final
52286313 projeto-ponte-rolante-entrega-final
Renato Cibinelli Baccaro

230053351 2-torcao-de-eixos-circulares
230053351 2-torcao-de-eixos-circulares230053351 2-torcao-de-eixos-circulares
230053351 2-torcao-de-eixos-circulares
Daiane Machado

Apostila mecânica ufv
Apostila mecânica ufvApostila mecânica ufv
Apostila mecânica ufv
Dalber Silva

Mcu site
Mcu siteMcu site
Mcu site
fisicaatual

Acionamentos elétricos especificação de motores
Acionamentos elétricos   especificação de motoresAcionamentos elétricos   especificação de motores
Acionamentos elétricos especificação de motores
Angelo Hafner


Semelhante a Lista de exercícios (20)

Poliase correias
Poliase correiasPoliase correias
Poliase correias

Poliase correias
Poliase correiasPoliase correias
Poliase correias

Poliase correias
Poliase correiasPoliase correias
Poliase correias

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora

m-c-u-100723100020-phpapp02.pdf
m-c-u-100723100020-phpapp02.pdfm-c-u-100723100020-phpapp02.pdf
m-c-u-100723100020-phpapp02.pdf

Movimento Circular Uniforme
Movimento Circular UniformeMovimento Circular Uniforme
Movimento Circular Uniforme

Projeto de uma esteira mecatrônica
Projeto de uma esteira mecatrônicaProjeto de uma esteira mecatrônica
Projeto de uma esteira mecatrônica

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora

Atividades de física 2014 out MCU 1° ano prof waldir montenegro
Atividades de física 2014 out  MCU 1° ano  prof   waldir montenegroAtividades de física 2014 out  MCU 1° ano  prof   waldir montenegro
Atividades de física 2014 out MCU 1° ano prof waldir montenegro

Esteira Identificadora
Esteira IdentificadoraEsteira Identificadora
Esteira Identificadora

227516957 cad-c3-curso-a-prof-exercicios-fisica
227516957 cad-c3-curso-a-prof-exercicios-fisica227516957 cad-c3-curso-a-prof-exercicios-fisica
227516957 cad-c3-curso-a-prof-exercicios-fisica

MCU_rbd
MCU_rbdMCU_rbd
MCU_rbd

Esteira identificadora marcos vaskevicius
Esteira identificadora marcos vaskeviciusEsteira identificadora marcos vaskevicius
Esteira identificadora marcos vaskevicius

Esteira identificadora
Esteira identificadoraEsteira identificadora
Esteira identificadora

Exercícios de física 1 ano de férias
Exercícios de física 1 ano de fériasExercícios de física 1 ano de férias
Exercícios de física 1 ano de férias

52286313 projeto-ponte-rolante-entrega-final
52286313 projeto-ponte-rolante-entrega-final52286313 projeto-ponte-rolante-entrega-final
52286313 projeto-ponte-rolante-entrega-final

230053351 2-torcao-de-eixos-circulares
230053351 2-torcao-de-eixos-circulares230053351 2-torcao-de-eixos-circulares
230053351 2-torcao-de-eixos-circulares

Apostila mecânica ufv
Apostila mecânica ufvApostila mecânica ufv
Apostila mecânica ufv

Mcu site
Mcu siteMcu site
Mcu site

Acionamentos elétricos especificação de motores
Acionamentos elétricos   especificação de motoresAcionamentos elétricos   especificação de motores
Acionamentos elétricos especificação de motores


Mais de olivema91

Resumo de shot peening
Resumo de shot peeningResumo de shot peening
Resumo de shot peening
olivema91

Banner shot peening
Banner shot peeningBanner shot peening
Banner shot peening
olivema91

Relatorio metrologia experimento pratico
Relatorio metrologia   experimento praticoRelatorio metrologia   experimento pratico
Relatorio metrologia experimento pratico
olivema91

Engrenagens medidores
Engrenagens medidoresEngrenagens medidores
Engrenagens medidores
olivema91

Medidor de dentes de engrenagesn
Medidor de dentes de engrenagesnMedidor de dentes de engrenagesn
Medidor de dentes de engrenagesn
olivema91

Polias
PoliasPolias
Polias
olivema91


Mais de olivema91 (6)

Resumo de shot peening
Resumo de shot peeningResumo de shot peening
Resumo de shot peening

Banner shot peening
Banner shot peeningBanner shot peening
Banner shot peening

Relatorio metrologia experimento pratico
Relatorio metrologia   experimento praticoRelatorio metrologia   experimento pratico
Relatorio metrologia experimento pratico

Engrenagens medidores
Engrenagens medidoresEngrenagens medidores
Engrenagens medidores

Medidor de dentes de engrenagesn
Medidor de dentes de engrenagesnMedidor de dentes de engrenagesn
Medidor de dentes de engrenagesn

Polias
PoliasPolias
Polias


Último

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento
GeraldoGouveia2

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação
caduelaia

AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
Consultoria Acadêmica

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos
Sandro Marques Solidario

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
bentosst

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc
cristiano docarmo


Último (11)

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação

AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024
AE03 - SISTEMAS DISTRIBUIDOS E REDES UNICESUMAR 52/2024

Apostila SAP.PM para PCM, para indústria e depósitos
Apostila SAP.PM para PCM, para indústria e  depósitosApostila SAP.PM para PCM, para indústria e  depósitos
Apostila SAP.PM para PCM, para indústria e depósitos

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docxSFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx
SFE SSO PROC 03 Bloqueio e sinalização de energias perigosas 1(Comentado).docx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc


Lista de exercícios

  • 1. UNIVERSIDADE TUIUTI DO PARANÁ MAICON BECKER MARCOS ANTONIO DE LIMA OLIVEIRA MAURICIO POMIN ROVILSON PRADO LISTA DE EXERCÍCIOS - ELEMENTOS DE MÁQUINAS l CURITIBA 2015
  • 2. MAICON BECKER MARCOS ANTONIO DE LIMA OLIVEIRA MAURICIO POMIN ROVILSON PRADO LISTA DE EXERCÍCIOS - ELEMENTOS DE MÁQUINAS l Trabalho apresentado à disciplina de Elementos de Máquinas I da turma de Engenharia Mecânica da Universidade Tuiuti do Paraná, como requisito parcial para obtenção de nota do 1º bimestre. Profº.: Paulo Lagos. CURITIBA 2015
  • 3. SUMÁRIO 1 INTRODUÇÃO ..........................................................................................................4 2 EXERCÍCIOS.............................................................................................................5 3 CONSIDERAÇÕES FINAIS.....................................................................................73 REFERÊNCIAS .......................................................................................................74
  • 4. 4 1 INTRODUÇÃO Este trabalho tem como objetivo apresentar estudos e pesquisas sobre elementos de máquinas. O presente estudo se apresenta por meio de uma lista de exercícios, a qual tem por finalidade fixar com maior precisão a teoria e conceitos referentes ao assunto. A lista demonstra, por meio de cálculos, especificações importantes no dimensionamento e projeto de diferentes elementos de máquina, demonstra que a aplicação dos cálculos conceituais é de extrema importância para praticidade do engenheiro no seu dia a dia. O trabalho presente tem como objetivo agregar uma quantidade considerável de exercícios para melhorar a pesquisa no banco de dados do assunto abordado. Demonstra a dificuldade de execução devido a falta de informação disponível para conhecimento, porém provando que a resolução é possível tendo um objetivo em foco.
  • 5. 5 2 EXERCÍCIOS 1 - A roda da figura possui d= 300 mm e gira com velocidade angular ω= 10π rad/s. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Determine: a) Período (T): b) Frequência (f): c) Rotação (n): d) Velocidade Periférica ( ): 1.1 - Uma roda possui diâmetro de 650mm e gira com velocidade angular de ω= 35 π rad/s. Determine: a) Período (T):
  • 6. 6 b) Frequência (f): c) Rotação (n): d) Velocidade periférica ( ): 1.2 - Determinada polia de diâmetro 200 mm e frequência 15hz, determine: a) Período; b) Velocidade Angular; c) Rotação; 1.3 - Uma roda possui diâmetro de 500 mm e gira a uma velocidade angular de 40π rad/s, determine: a) Período T; b) Frequência f;
  • 7. 7 c) Rotação n; d) Velocidade Periférica Vp; 1.4 - Uma roda de diâmetro 450 mm tem um período de 0,25s. Determine: a) Velocidade angular; b) Frequência; c) Rotação; d) Velocidade Periférica; 2 - O motor elétrico possui como característica de desempenho a rotação n=1740rpm. Determine as seguintes características de desempenho do motor: FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. a) Velocidade Angular (ω):
  • 8. 8 b) Período (T): c) Frequência (f): 2.1 - Um motor elétrico tem como característica um período de T= 0,029s. Determine as seguintes características de desempenho deste motor frequência, rotação e velocidade angular. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. a) Frequência (f): b) Rotação (n): c) Velocidade angular (ω): 2.2 - Uma transmissão por correia possui um motor P= 7,5 kW (≅10 CV) n= 1140 rpm e polias d1= 120 mm (motora), d2 = 220 mm (movida). Calcule: a) velocidade angular da polia 1;
  • 9. 9 b) Período da polia 1; c) Velocidade Periférica polia 1; d) frequência polia 1; e)Rotação da polia 2 f) Velocidade angular polia 2; g) Período polia 2; h) Velocidade periférica polia 2; i) Frequência polia 2; 2.3 - Determinado motor tem uma rotação de 1800 rpm e polias d1= 250mm (motora) e d2= 600 mm (movida), determine:
  • 10. 10 a) Velocidade angular da polia 1; b) Período da polia 1; c) Velocidade Periférica polia 1; d) frequência polia 1; e)Rotação da polia 2 f) Velocidade angular polia 2; g) Período polia 2; h) Velocidade periférica polia 2;
  • 11. 11 i) Frequência polia 2; 2.4 - Determinado motor possui rotação de 1250 rpm. Calcule: a) Velocidade Angular (ω): b) Período (T): c) Frequência (f): 3 - O ciclista monta uma bicicleta aro 26 (d= 600mm), viajando com um movimento que faz com que as rodas girem n= 240rpm. Qual a velocidade do ciclista? FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Velocidade Periférica ( ): Transformando para km/h:
  • 12. 12 3.1 - Um carro com uma roda de 500 mm de diâmetro a uma velocidade de 120 km/h qual a rotação da roda? 3.2 - Um motoqueiro passeia em sua moto, sendo que o diâmetro de suas rodas é de (d= 720 m), neste trajeto o movimento que faz com que as rodas girem a uma frequência de 6,83 HZ. Qual é a velocidade do motoqueiro? E qual é a sua rotação? 3.3 - Um ventilador com uma hélice de 500 mm de diâmetro, possui uma rotação de 50 rpm, qual sua velocidade periférica? 3.4 - Um eixo possui uma rotação de 1200 rpm e tem um diâmetro de 50 mm, qual sua velocidade periférica? 4 - A transmissão por correias, representada na figura, é composta por duas polias com os seguintes diâmetros, respectivamente:
  • 13. 13 FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. A polia 1 (motora) atua com velocidade angular ω1 = 39π rad/s. Determinar: a) Período da polia 1 ( ): π ω π π b) Frequência da polia 1 ( ): c) Rotação da polia 1 ( ): d) Velocidade Angular da polia 2 (ω ): ≅ e) Frequência da polia 2 ( ): f) Período da polia 2 ( ):
  • 14. 14 g) Rotação da polia 2 ( ): h) Velocidade periférica da transmissão ( ): como: tem-se que: ≅ i) Relação de transmissão (i): 4.1 - Uma transmissão por polias possuem d1= 200 mm (motora) e d2= 500 mm (movida) onde d1 possui velocidade angular de 60π rad/s. Determine: a) Período polia 1; π ω π π b) Frequência polia 1; c) Rotação polia 1;
  • 15. 15 d) Velocidade angular polia 2; e) Frequência polia 2; f) Período polia 2; g) Rotação da polia 2; h) velocidade periférica da transmissão; ≅ 4.2 - Uma transmissão por correias composta por duas polias: Polia 1 – d1=120 mm n= 1140 rpm, polia 2 – d2=220 mm. Determine: a) velocidade angular b) Período da polia 1; π ω π π c) Frequência da polia 1;
  • 16. 16 d) Velocidade Angular da polia 2; e) Período da polia 2; f) Frequência da polia 2; g) Rotação da polia 2; h) Velocidade periférica da transmissão (Vp); ≅ i) Relação de transmissão (I) 4.3 - Uma transmissão por correias composta por duas polias: Polia 1 – d1=60 mm n= 1000 rpm, polia 2 – d2=250 mm. Determine: a) velocidade angular b) Período da polia 1; π ω π π
  • 17. 17 c) Frequência da polia 1; d) Velocidade Angular da polia 2; e) Período da polia 2; f) Frequência da polia 2; g) Rotação da polia 2; h) Velocidade periférica da transmissão (Vp); ≅ i) Relação de transmissão (I) 4.4 - Uma transmissão por correias composta por duas polias: Polia 1 – d1=50 mm n= 2000 rpm, polia 2 – d2=300 mm. Determine: a) velocidade angular
  • 18. 18 b) Período da polia 1; π ω π π c) Frequência da polia 1; d) Velocidade Angular da polia 2; e) Período da polia 2; f) Frequência da polia 2; g) Rotação da polia 2; h) Velocidade periférica da transmissão (Vp); ≅ i) Relação de transmissão (I) 5 - A transmissão por correias de um motor a combustão para automóvel, que aciona simultaneamente as polias da bomba de água e do alternador.
  • 19. 19 Dimensões das polias: = 120 mm [Motor]; = 90 mm [Bomba d'água]; = 80 mm [Alternador]. A velocidade econômica do motor ocorre a rotação de n1 = 2800 rpm. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Nessa condição pode-se determinar: Polia 1 [Motor]; a) Velocidade angular (ω ): ≅ b) Frequência ( ): Polia 2 [Bomba d'água]; c) Velocidade angular (ω ): ≅
  • 20. 20 d) Frequência ( ): e) Rotação ( ): Polia 3 [Alternador]; f) Velocidade angular (ω ): ≅ g) Frequência ( ): h) Rotação ( ): Características da transmissão i) Velocidade periférica ( ): j) Relação de transmissão ( ) (Motor/ Bomba d'água): k) Relação de transmissão ( ) (Motor/ Alternador): 5.1 - A transmissão por correias de sistema, que aciona simultaneamente três polias.
  • 21. 21 Dimensões das polias: = 200 mm [Motora]; = 150 mm [Movida]; = 160 mm [Movida]. A rotação da polia motora é de 6000 rpm. Calcule: Polia 1 [Motora]; a) Velocidade angular (ω ): b) Frequência ( ): Polia 2; c) Velocidade angular (ω ): ≅ d) Frequência ( ): e) Rotação ( ): Polia 3; f) Velocidade angular (ω ): ≅
  • 22. 22 g) Frequência ( ): h) Rotação ( ): Características da transmissão i) Velocidade periférica ( ): j) Relação de transmissão ( ) (d1/d2): k) Relação de transmissão ( ) (d1/d3): 5.2 - A transmissão por correias de sistema, que aciona simultaneamente três polias. Dimensões das polias: = 300 mm [Motora]; = 150 mm [Movida]; = 200 mm [Movida]. A rotação da polia motora é de 5000 rpm. Calcule: Polia 1 [Motora]; a) Velocidade angular (ω ):
  • 23. 23 b) Frequência ( ): Polia 2; c) Velocidade angular (ω ): ≅ d) Frequência ( ): e) Rotação ( ): Polia 3; f) Velocidade angular (ω ): ≅ g) Frequência ( ): h) Rotação ( ): Características da transmissão i) Velocidade periférica ( ):
  • 24. 24 j) Relação de transmissão ( ) (d1/d2): k) Relação de transmissão ( ) (d1/d3): 5.3 - A transmissão por correias de sistema, que aciona simultaneamente três polias. Dimensões das polias: = 150 mm [Motora]; = 100 mm [Movida]; = 120 mm [Movida]. A rotação da polia motora é de 900 rpm. Calcule: Polia 1 [Motora]; a) Velocidade angular (ω ): b) Frequência ( ): Polia 2; c) Velocidade angular (ω ): ≅
  • 25. 25 d) Frequência ( ): e) Rotação ( ): Polia 3; f) Velocidade angular (ω ): ≅ g) Frequência ( ): h) Rotação ( ): Características da transmissão i) Velocidade periférica ( ): j) Relação de transmissão ( ) (d1/d2): k) Relação de transmissão ( ) (d1/d3): 5.4 - A transmissão por correias de sistema, que aciona simultaneamente três polias.
  • 26. 26 Dimensões das polias: = 100 mm [Motora]; = 90 mm [Movida]; = 80 mm [Movida]. A rotação da polia motora é de 1150 rpm. Calcule: Polia 1 [Motora]; a) Velocidade angular (ω ): b) Frequência ( ): Polia 2; c) Velocidade angular (ω ): ≅ d) Frequência ( ): e) Rotação ( ): Polia 3; f) Velocidade angular (ω ): ≅
  • 27. 27 g) Frequência ( ): h) Rotação ( ): Características da transmissão i) Velocidade periférica ( ): j) Relação de transmissão ( ) (d1/d2): k) Relação de transmissão ( ) (d1/d3): 6 - Determinar torque de aperto na chave que movimenta as castanhas da placa do torno. A carga aplicada nas extremidades da haste é F= 80N. O comprimento da haste é L= 200mm. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009.
  • 28. 28 6.1 - Um parafuso foi apertado com um Torque de 30 Nm. Qual será a força necessária para soltá-lo utilizando uma chave de 300 mm? 6.2 - Um parafuso está sendo apertado com uma chave de 150 mm com uma força de 100N, qual o Torque de aperto exercido? 6.3 - Uma chave de 750 mm exerce uma força de 30N qual o torque aplicado na chave? 6.4 - Determinar torque de aperto em uma chave de cano. A carga aplicada nas extremidades da haste é F= 120N. O comprimento da haste é L= 300mm. 7 - Determinar torque ( ) no parafuso da roda do automóvel. A carga aplicada pelo operador em cada braço da chave é F = 120N. O comprimento do braço é L = 200mm FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009.
  • 29. 29 7.1 - Qual a força necessária a aplicar para um parafuso 3/8” sendo que que o torque necessário é 32Nm e o montador possui uma chave ‘T’ com comprimento total de 300mm? 7.2 - Para a fixação de uma peça no torno o operador aplica uma força de 110N em uma chave ‘T’ de comprimento 240mm. Qual o torque aplicado? 7.3 - Para a fixação da roda de um avião Boeing é necessário um torque de 70Nm, sabendo que a força de aplicação na ferramenta se limita a 220N, qual será o comprimento ideal da ferramenta sendo ela no formato em ‘L’? 7.4 - Determine o torque aplicado em um parafuso de fixação de ¼”, utilizando uma chave ‘L’ DE 110 mm e aplicando uma força de 76N? 8 - A transmissão por correia é composta pela polia motora (1) que possui diâmetro d1 = 100mm e a polia movida (2) que possui diâmetro d2 = 240mm. A transmissão é acionada por uma força tangencial FT = 600N. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Determinar:
  • 30. 30 a) Torque na Polia (1): ) Raio da polia 1 ( ): ) Torque na polia 1 ( b) Torque na Polia (2): ) Raio na polia 2 ( ): ) Torque na polia 2 ( ): 8.1 - A transmissão de uma bomba d’água é acionada por correia e é composta pela polia motora (1) que possui diâmetro d1 = 120mm e a polia movida (2) que possui diâmetro d2 = 280mm. A transmissão é acionada por uma força tangencial FT = 500N. Determine: a) Torque na Polia (1): ) Raio da polia 1 ( ): ) Torque na polia 1 ( b) Torque na Polia (2): ) Raio na polia 2 ( ):
  • 31. 31 ) Torque na polia 2 ( ): 8.2 - Na transmissão de uma bomba de irrigação eram utilizadas duas polias com acionamento por correia, o diâmetro da polia motora(1) era 120mm e foi alterada para140mm, a polia movida(2) permaneceu com o diâmetro de 260mm, após a alteração qual o torque nas duas polias sendo que possui uma força tangencial FT=730N? a) Torque na Polia (1): ) Raio da polia 1 ( ): ) Torque na polia 1 ( b) Torque na Polia (2): ) Raio na polia 2 ( ): ) Torque na polia 2 ( ): 8.3 - Em uma transmissão por correias, a polia motora(1) possuir diâmetro de 120mm, a polia movida(2) possui um torque de 72Nm, considerando a força tangencial FT=570N. Determine o torque da polia motora e o diâmetro da polia movida: a) Torque na Polia (1): ) Raio da polia 1 ( ):
  • 32. 32 ) Torque na polia 1 ( b) Diâmetro da Polia (2): ) Raio polia 2 ( ): )Diâmetro da polia (2) 8.4 - A transmissão de um de um alternador é feita por correia e é composta pela polia motora (1) que possui diâmetro d1 = 190mm e a polia movida (2) que possui diâmetro d2 = 80mm. A transmissão é acionada por uma força tangencial FT = 480N. Determinar: a) Torque na Polia (1): ) Raio da polia 1 ( ): ) Torque na polia 1 ( b) Torque na Polia (2): ) Raio na polia 2 ( ):
  • 33. 33 ) Torque na polia 2 ( ): 9 - O elevador projetado para transportar carga máxima ( (10 pessoas)). O peso do elevador é e o contrapeso possui a mesma carga . Determine a potência do motor M para que o elevador se desloque com velocidade constante . FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. O peso do elevador é compensado pelo contrapeso, eliminando o seu efeito. Portanto para dimensionar a potência do motor, a carga a ser utilizada é . Potência do motor ( ). Conversão de Watts para Cavalo Vapor ≅ 9.1 - Em um elevador comum, cujo seu projeto tem como especificação de carga máxima 560kg . Sabendo que o contra peso e a cabine possuem a mesma carga de 1 kN. Determine a potência do motor M para que o elevador
  • 34. 34 de desloque com velocidade constante de . Determine a potência do motor. FONTE: http://seguranca-na-construcao.dashofer.pt/?s=modulos&v=capitulo&c=7655 Conversão de Watts para Cavalo Vapor ≅ 9.2 - O elevador projetado para transportar carga máxima ( ). O peso do elevador é e o contrapeso possui a mesma carga . Determine a potência do motor M para que o elevador se desloque com velocidade constante . O peso do elevador é compensado pelo contrapeso, eliminando o seu efeito. Portanto para dimensionar a potência do motor, a carga a ser utilizada é . Potência do motor ( ). ≅ 9.3 - O elevador projetado para transportar materiais para construção civil limita uma carga máxima ( ). O peso do elevador é e o contrapeso possui a mesma carga . Determine a potência do motor
  • 35. 35 M para que o elevador se desloque com velocidade constante . O peso do elevador é compensado pelo contrapeso, eliminando o seu efeito. Portanto para dimensionar a potência do motor, a carga a ser utilizada é . Potência do motor ( ). ≅ 9.4 - Em um elevador comum, cujo seu projeto tem como especificação de carga máxima 980kg . Sabendo que o contra peso e a cabine possuem a mesma carga de 1 kN. Determine a potência do motor M para que o elevador se desloque com velocidade constante de . Determine a potência do motor. Conversão de Watts para Cavalo Vapor ≅ 10 - Um servente de pedreiro erguendo uma lata de concreto com peso . A corda e a polia são ideais. A altura da laje é , o tempo de subida é . Determine a potência útil do trabalho do operador. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009.
  • 36. 36 Força aplicada pelo operador; Peso da lata de concreto; Velocidade de subida ( ): Potência útil do operador ( ): 10.1 - Um servente de pedreiro erguendo uma lata de concreto com peso . A corda e a polia são ideais. A altura da laje é , o tempo de subida é . Determine a potência útil do trabalho do operador. Força aplicada pelo operador; Peso da lata de concreto; Velocidade de subida ( ): Potência útil do operador ( ): 10.2 - Um servente de pedreiro erguendo uma lata de concreto com peso . A corda e a polia são ideais. A altura da laje é , o tempo de subida é . Determine a potência útil do trabalho do operador. Força aplicada pelo operador; Peso da lata de concreto;
  • 37. 37 Velocidade de subida ( ): Potência útil do operador ( ): 10.3 - Um servente de pedreiro erguendo uma lata de concreto com peso . A corda e a polia são ideais. A altura da laje é , o tempo de subida é . Determine a potência útil do trabalho do operador. Força aplicada pelo operador; Peso da lata de concreto; Velocidade de subida ( ): Potência útil do operador ( ): 10.4 - Um servente de pedreiro erguendo uma lata de concreto com peso . A corda e a polia são ideais. A altura da laje é , o tempo de subida é . Determine a potência útil do trabalho do operador. Força aplicada pelo operador; Peso da lata de concreto;
  • 38. 38 Velocidade de subida ( ): Potência útil do operador ( ): 11 - Supondo que, no exercício 10, o operador seja substituído por um motor elétrico com potência , determinar: a) Velocidade de subida da lata de concreto ( ): b) Tempo de subida da lata ( ): 11.1 - Supondo que, no exercício 10.1, o operador seja substituído por um motor elétrico com potência , determinar: a) Velocidade de subida da lata de concreto ( ): b) Tempo de subida da lata ( ): 11.2 - Supondo que, no exercício 10.2, o operador seja substituído por um motor elétrico com potência , determinar: a) Velocidade de subida da lata de concreto ( ):
  • 39. 39 b) Tempo de subida da lata ( ): 11.3 - Supondo que, no exercício 10.3, o operador seja substituído por um motor elétrico com potência , determinar: a) Velocidade de subida da lata de concreto ( ): b) Tempo de subida da lata ( ): 11.4 - Supondo que, no exercício 10.4, o operador seja substituído por um motor elétrico com potência , determinar: a) Velocidade de subida da lata de concreto ( ): b) Tempo de subida da lata ( ): 12 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga F= 150N, deslocando-se em um percurso de 42m no tempo de um minuto. Determinar a potência que movimenta o veículo.
  • 40. 40 FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. a) Velocidade do carrinho ( como 1min= 60s, tem-se que: b) Potência do veículo ( ): 12.1 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga F= 190N, deslocando-se em um percurso de 22m no tempo de um minuto. Determinar a potência que movimenta o veículo. a) Velocidade do carrinho ( como 1min= 60s, tem-se que: b) Potência do veículo ( ): 12.2 - Uma criança empurra o carrinho de supermercado, aplicando uma carga F= 80N, deslocando-se em um percurso de 120m no tempo de um minuto. Determinar a potência que movimenta o veículo.
  • 41. 41 a) Velocidade do carrinho ( como 1min= 60s, tem-se que: b) Potência do veículo ( ): 12.3 - Um idoso empurra o carrinho de supermercado, aplicando uma carga F= 20N, deslocando-se em um percurso de 34m no tempo de um 3 minutos. Determinar a potência que movimenta o veículo. a) Velocidade do carrinho ( como 3 min.= 180s, tem-se que: b) Potência do veículo ( ): 12.4 - Uma pessoa empurra o carrinho de supermercado, aplicando uma carga F= 480N, deslocando-se em um percurso de 22m no tempo de 1/4 de um minuto. Determinar a potência que movimenta o veículo. a) Velocidade do carrinho ( como ¼ de 1min= 15s, tem-se que: b) Potência do veículo ( ):
  • 42. 42 13 - A transmissão por correias, é acionada por um motor elétrico com potência P= 5,5kW com rotação n= 1720rpm chavetando a polia 1 no sistema. As polias possuem, respectivamente, os seguintes diâmetros: (diâmetro da polia 1); (diâmetro da polia 2); Desprezar perdas. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Determinar para a transmissão: a) Velocidade angular da polia 1 ( ): ≅ b) Frequência da polia 1 ( ): A rotação da polia 1 é a mesma rotação do motor n= 1720rpm, pois a polia encontra-se chavetando ao eixo-árvore do motor. c) Torque da polia 1( ): ≅
  • 43. 43 d) Velocidade angular da polia 2 ( ): ≅ e) Frequência da polia 2 ( ): ≅ f) Rotação da polia 2 ( ): g) Torque da polia 2 ( ): ≅ h) Relação de transmissão (i): i) Velocidade periférica da transmissão ( ): A velocidade periférica da transmissão é a mesma da polia 1 ou da polia 2, portanto podemos utilizar: ou Optamos por , obtendo desta forma: ≅ j) Força tangencial da transmissão ( . Por meio de raciocínio análogo ao item anterior, pode-se escrever:
  • 44. 44 Opta-se por uma das relações, obtendo desta forma: ≅ 13.1 - Uma transmissão por correias composta por duas polias: Polia 1 – d1: 140mm Polia 2 – d2: 230mm A polia 1 atua com rotação n=1270rpm. Determine: FONTE: Figura elaborada pela equipe. 1 - Velocidade angular da polia 1 ( ): a) Frequência da polia 1 : b) Período da polia 1 : c) Velocidade angular da polia 2 ( ):
  • 45. 45 d) Período da polia 2 : e) Frequência da polia 2 : f) Rotação da polia 2 : g) Velocidade periférica da transmissão : h) Relação de transmissão : 13.2 - A roda de um veículo gira a uma rotação de n=850rpm. Determine as seguintes características: a) Velocidade angular : b) Período : c) Frequência :
  • 46. 46 13.3 - Uma furadeira de bancada é acionada por uma polia d1=120mm, que por sua vez é acionada por um motor elétrico com rotação n=1200rpm. Determine: a) Velocidade angular : b) Velocidade periférica : c) Período : d) Frequência : 13.4 - O eixo de uma bomba d’água trabalha com uma rotação n=8500rpm. Determine: a) Velocidade angular : b) Período : c) Frequência :
  • 47. 47 14 - A transmissão por correias, representada ma figura é acionada pela polia 1 por um motor elétrico com potência P=7,5kW ( ≅ ) e rotação n=1140rpm. FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. As polias possuem respectivamente, os seguintes diâmetros: = 120mm (diâmetro da polia 1); = 220mm (diâmetro da polia 2); Determinar para transmissão: a) Velocidade angular da polia 1 ( : ≅ b) Frequência da polia 1 ( ): c) Torque da polia 1 ( ): ≅ d) Velocidade angular da polia 2 ( ): ≅ ≅
  • 48. 48 e) Frequência da polia 2 ( ): ≅ f) Rotação da polia 2 ( ): ≅ g) Torque da polia 2 ( ): ≅ h) Velocidade periférica da transmissão ( ): ≅ i) Força tangencial ( ): j) Relação de transmissão (i): 14.1 - O pinhão de uma transmissão de uma moto é acionado por um motor de 25cv.O pinhão possui diâmetro de 100mm e a coroa 200mm a uma rotação de n= 2400rpm. Determine: FONTE: Figura elaborada pela equipe.
  • 49. 49 a) Velocidade angular do pinhão : b) Frequência do pinhão : c) Torque do pinhão ( ): Conversão: d) Velocidade angular da coroa ( ): e) Frequência da Coroa : f) Torque da coroa ( : g) Rotação da coroa ( ): h) Relação de transmissão ( ):
  • 50. 50 i) Velocidade periférica ( ): j) Força tangencial da transmissão ( ): 14.2 - Uma polia gira no sentido horário e possui diâmetro d=360mm, rotação n=750rpm. Determine: a) Frequência : b) Velocidade periférica : c) Período : d) Velocidade angular : 14.3 - Duas polias, 1 e 2, giram ligadas ao eixo de um motor. A polia 1 possui raio , gira com velocidade angular . A polia 2 possui raio . Determine:
  • 51. 51 FONTE: FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011. a) Frequência da polia 1 : b) Velocidade angular e a frequência da polia 2: c) Velocidade lineares v1 e v2 dos pontos P1 e P2: 15 - A esquematização da figura representa um motor a combustão para automóvel, que aciona simultaneamente as polias da bomba d'água e do alternador. As curvas de desempenho do motor apresentam para o torque máximo a potência P= 35,3kW ( ≅ ) atuando com rotação n= 2000rpm.
  • 52. 52 FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. As polias possuem os seguintes diâmetros: ; ; ; Determine para a condição de torque máximo: Polia 1 [Motor]; a) Velocidade angular ( ): ≅ ≅ b) Frequência ( ): c) Torque ( ): ≅
  • 53. 53 Polia 2 [Bomba d'água]; d) Velocidade angular ( ): ≅ ≅ e) Frequência ( ): ≅ f) Rotação ( ): ≅ g) Torque ( ): ≅ Polia 3 [Alternador]; h) Velocidade angular ( ): ≅ ≅ i) Frequência ( ): j) Rotação ( ): k) Torque ( ): ≅
  • 54. 54 Características da transmissão: l) Relação de transmissão ( ) (Motor/ Bomba d'água): ≅ m) Relação de transmissão ( ) (Motor/ Alternador): n) Força tangencial ( ): ≅ o) Velocidade periférica ( ): ≅ 15.1 - Duas polias estão acopladas conforme figura abaixo. Sabendo que a velocidade da polia motora 1, é , diâmetro e . Calcule: FONTE: FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011. a) Período da polia 1 :
  • 55. 55 b) Frequência da polia 1 : c) Rotação da polia 1 : d) Rotação da polia 2 : e) Frequência da polia 2 : f) Período da polia 2 : g) Relação de transmissão 15.2 - Um sistema de transmissão por correias de uma determinada máquina movida por um motor elétrico chavetado a uma polia, move simultaneamente duas outras polias de diâmetros ; , com rotações e . Determine: a) Diâmetro da polia 1 (motor) :
  • 56. 56 b) Velocidade angular : c) Frequência : d) Velocidade angular : e) Frequência : f) Rotação : g) Velocidade angular : h) Frequência : i) Rotação : 15.3 - A transmissão por correia é composta pela polia motora 1 que possui diâmetro e a polia movida 2, . A transmissão é acionada por uma força tangencial . Determinar:
  • 57. 57 a) Torque na polia 1 ( ): b) Torque na polia 2 ( ) 16 - A transmissão por engrenagens, representada na figura, é acionada por meio do pinhão 1 acoplado a um motor elétrico de IV polos de potência P=15kW ( ≅ ) e rotação n= 1720rpm. As características das engrenagens são: Pinhão (engrenagem 1); = 24 dentes (número de dentes); m= 4mm (módulo); Coroa (engrenagem 2); = 73 dentes (número de dentes); m= 4mm (módulo); FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009.
  • 58. 58 Determinar para a transmissão: Engrenagem 1 [Pinhão]; a) Velocidade angular ( : b) Frequência ( ); c) Torque ( ): Engrenagem 2 [Coroa]; d) Velocidade Angular ( ): e) Frequência ( ): f) Rotação ( ): g) Torque ( ): Características da transmissão; h) Velocidade periférica ( ):
  • 59. 59 i) Força tangencial ( ): j) Relação transmissão (i): 16.1 - Uma transmissão por engrenagens ampliadora de velocidade é composta por um motor elétrico com potência de 12 cv, que gira uma coroa com 52 dentes com uma rotação de 1800 rpm. Essa, por sua vez, movimenta um pinhão com 27 dentes. Ambos os módulos das engrenagens são de 3 mm. Para essa transmissão, determine: a) Velocidade angular da coroa : b) Frequência da coroa : c) Torque na coroa : d) Velocidade angular do pinhão : e) Frequência do pinhão :
  • 60. 60 f) Torque no pinhão : 16.2 - Determine o torque na polia 2, sabendo que a polia 1 esta acoplada a um motor de ½ cv que gira a 1750rpm.Determine o torque na polia 1. Sendo temos; 16.3 - Uma máquina para moer cana, possui um sistema composto por engrenagens onde a engrenagem 1 é acionada por um motor de 2cv e rotação n=1500rpm.As engrenagens possuem as seguintes características : Pinhão = 35 dentes M=2 Coroa = 90dentes M=2 a) Velocidade angular :
  • 61. 61 b) Frequência da polia : c) Torque da polia 1 : d) Velocidade angular da polia 2 : e) Frequência da polia 2 : f) Rotação da polia 2 : g) Torque da polia 2 : h) Velocidade periférica da transmissão : i) Força Tangencial :
  • 62. 62 j) Relação de transmissão 17 - Perdas de transmissão - Formulário - A transmissão da figura é acionada por um motor elétrico com potência (P) e rotação (n). As polias possuem as seguintes dimensões: = polia 1 = polia 2 FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. As engrenagens possuem os seguintes números de dentes: = Número de dentes engrenagem 1; = Número de dentes engrenagem 2; = Número de dentes engrenagem 3; = Número de dentes engrenagem 4; Os rendimentos são:
  • 63. 63 = Rendimento (Transmissão por correia em V); = Rendimento (Transmissão/ Par de engrenagens); = Rendimentos (Par de mancais (Rolamentos)); Determinar na transmissão: a) Potência útil nas árvores I, II e III: Árvore I [W] Árvore II [W] ou [W] Árvore III [W] ou [W] b) Potência dissipada/ estágio: 1º Estágio (motor/ árvore I) [W] 2º Estágio (árvore I/ árvore II) [W] 3º Estágio (árvore II/ árvore III) [W] c) Rotação nas árvores I,II e III: Rotação árvore I [rpm] Rotação árvore II [rpm]
  • 64. 64 Rotação árvore III [rpm] ou [rpm] d) Torque nas árvores I, II e III: Torque árvore I Torque na árvore II Torque árvore III e) Potência útil do sistema: [W] f) Potência dissipada do sistema: [W] ou [W] g) Rendimento da transmissão 18 - A transmissão por engrenagem da figura é composta por um motor elétrico com potência (P) e rotação (n) acoplado a uma transmissão por engrenagem com as seguintes características. Os diâmetros das polias são: = polia 1 = polia 2
  • 65. 65 FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. Os números de dentes das engrenagens são: = Número de dentes engrenagem 1; = Número de dentes engrenagem 2; = Número de dentes engrenagem 3; = Número de dentes engrenagem 4; Os rendimentos são: = Rendimento (Transmissão por engrenagens); = Rendimentos [Par de mancais (Rolamentos)]; Determinar para transmissão: a) Potência útil nas árvores I, II e III: Árvore I [W] Árvore II [W] ou [W]
  • 66. 66 Árvore III [W] ou [W] b) Potência dissipada/ estágio: 1º Estágio (árvore I/ árvore II) [W] 2º Estágio (árvore II/ árvore III) [W] 3º Estágio (árvore II/ árvore III) [W] c) Rotação nas árvores I,II e III: Rotação árvore I [rpm] Rotação árvore II [rpm] Rotação árvore III [rpm] d) Torque nas árvores I, II e III: Torque árvore I Torque na árvore II
  • 67. 67 Torque árvore III e) Potência útil do sistema: [W] f) Potência dissipada do sistema: [W] ou [W] g) Rendimento da transmissão 19 - A transmissão da figura é acionada por um motor elétrico com potência P=5,5kW ( e rotação n=1740rpm. As polias possuem as seguintes dimensões: = 120mm = 280mm FONTE: MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. As engrenagens possuem os seguintes números de dentes:
  • 68. 68 = 23 dentes; = 49 dentes; = 27 dentes; = 59 dentes; Os rendimentos são: = 0,97 (Transmissão por correia em V); = 0,98 (Transmissão/ Par de engrenagens); = 0,99 (Par de mancais (Rolamentos)); Determinar na transmissão: a) Potência útil nas árvores I, II e III: Árvore I Árvore II Árvore III b) Potência dissipada/ estágio: 1º Estágio (motor/ árvore I) 0,22kW=220W 2º Estágio (árvore I/ árvore II) 3º Estágio (árvore II/ árvore III)
  • 69. 69 c) Rotação nas árvores I,II e III: Rotação árvore I Rotação árvore II Rotação árvore III d) Torque nas árvores I, II e III: Torque árvore I Torque na árvore II Torque árvore III e) Potência útil do sistema: f) Potência dissipada do sistema: g) Rendimento da transmissão
  • 70. 70 19.1 - No sistema de transmissão por engrenagens, calcular o numero de rotações por minuto(rpm) do eixo 6, sabendo que o motor gira a 1200rpm. , , , , , 19.2 - A Empresa onde você trabalha adquiriu um maquinário importado que opera em várias velocidades diferentes, nas especificações do fabricante não consta as velocidades de trabalho do equipamento, sabe-se que a máquina possui quatro conjuntos de polias como mostra a figura a seguir,sabendo o diâmetros das polias e a rotação do eixo primário, calcule as velocidades do equipamento. FONTE: Material curso técnico Essel. Calculando RPM.
  • 71. 71 Resolução: 1º velocidade: 2º velocidade 3º velocidade 4º velocidade 19.3 - Determinar a relação de transmissão para o conjunto abaixo, onde o número de dentes de cada engrenagem encontra-se a seguir em milímetros e a velocidade angular de A é 1000rpm:
  • 72. 72 FONTE: SARDÁ, Alexandre Augusto Pescador. TRENS DE ENGRENAGENS TRENS DE ENGRENAGENS.
  • 73. 73 3 CONSIDERAÇÕES FINAIS A elaboração deste trabalho possibilitou analisar as diversas atribuições de projeto voltadas aos elementos de máquinas e a aplicação na engenharia na rotina de um engenheiro. Conclui-se deste modo que o trabalho realizado foi de extrema importância para a ampliação de conhecimentos proporcionando uma melhor visualização e assimilação do conhecimento adquirido e demonstrando que a falta de informação direcionada ao assunto em formas de exercícios não limita a aplicação em diversos setores e que se torna de suma importância a disponibilização do material adquirido, tornando cada vez mais fácil e prazerosa a aplicação dos conceitos utilizados, principalmente as aplicações direcionadas as atividades rotineiras porém, desapercebidas aos nosso olhos. Por fim o conhecimento agregado proporciona incentivo a um conhecimento aprofundado no assunto, visando aumentar o número de universitários interessados no assunto e tornando cada vez maior o interesse de todos.
  • 74. 74 REFERÊNCIAS Autor desconhecido. Calculando RPM. Disponível em: <http://www.essel.com.br/cursos/material/01/CalculoTecnico/aula8b.pdf>. Acesso em: 20 set. 2015. Autor desconhecido. Segurança na construção. Disponível em: <http://seguranca-na- construcao.dashofer.pt/?s=modulos&v=capitulo&c=7655>. Acesso em: 13 set. 2015. FERRARO, Nicolau Gilberto. Movimentos Circulares (II). 2011. Disponível em: <http://osfundamentosdafisica.blogspot.com.br/2011/06/cursos-do-blog- respostas-2006.html>. Acesso em: 19 set. 2015. LINO, Paulo Sérgio Costa. Polias, Correias e Transmissão de Potência. 2013. Disponível em: <http://blogdaengenharia.com/wp- content/uploads/2013/05/PoliaseCorreias.pdf>. Acesso em: 13 set. 2015. MELCONIAN. SARKIS: Elementos de Máquinas – 9 Ed. Revisada. Editora Érica. Ano 2009. SARDÁ, Alexandre Augusto Pescador. TRENS DE ENGRENAGENS TRENS DE ENGRENAGENS. Disponível em: <http://ftp.demec.ufpr.br/disciplinas/TM129/Prof. Pescador/Trens de engrenagem.pdf>. Acesso em: 20 set. 2015.
