1. Alexandre Rosado
Abril de 2016 | Curso de extensão DESU-INES
í

2. A máquina fotográfica
Qual equipamento eu tenho em mãos?

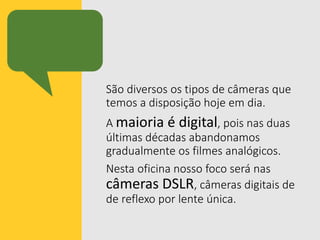

4. São diversos os tipos de câmeras que
temos a disposição hoje em dia.
A maioria é digital, pois nas duas
últimas décadas abandonamos
gradualmente os filmes analógicos.
Nesta oficina nosso foco será nas
câmeras DSLR, câmeras digitais de
de reflexo por lente única.

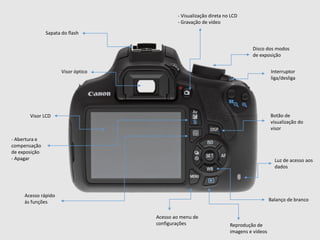

6. Sapata do flash
Disco dos modos
de exposição
Visor óptico
Visor LCD
Interruptor
liga/desliga
- Abertura e
compensação
de exposição
- Apagar
Acesso rápido
às funções
Reprodução de
imagens e vídeos
- Visualização direta no LCD
- Gravação de vídeo
Acesso ao menu de
configurações
Botão de
visualização do
visor
Luz de acesso aos
dados
Balanço de branco

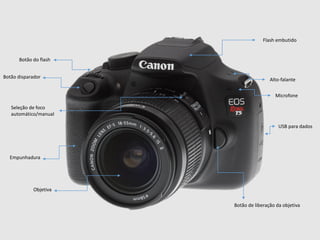

7. Botão disparador
Objetiva
Botão de liberação da objetiva
Flash embutido
Microfone
USB para dados
Seleção de foco
automático/manual
Empunhadura
Botão do flash
Alto-falante

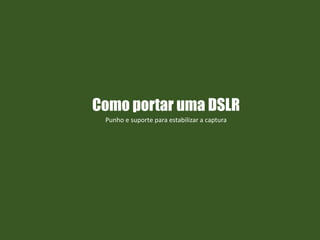

8. Como portar uma DSLR
Punho e suporte para estabilizar a captura

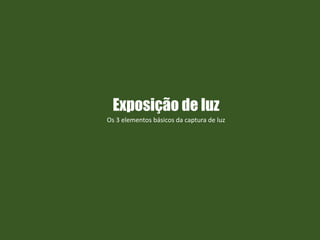

12. Exposição de luz
Os 3 elementos básicos da captura de luz

13. A exposição é o processo de permitir
que a luz penetre na objetiva da câmera
para iluminar o sensor e produzir a
imagem. Depende de 3 elementos que
devem estar em equilíbrio:
1. Abertura da objetiva – Luz que passará pela
lente.
2. Velocidade do obturador da câmera – Tempo
que a luz passa na objetiva.
3. Sensibilidade do sensor à luz – ISO.

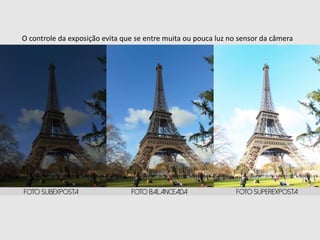

14. O controle da exposição evita que se entre muita ou pouca luz no sensor da câmera

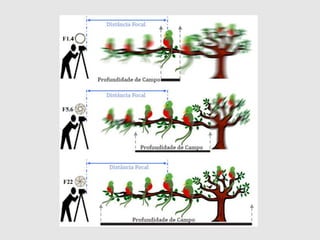

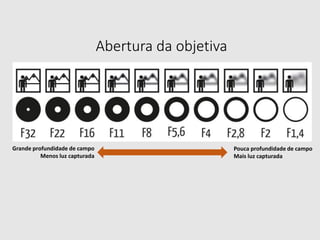

15. Grande profundidade de campo
Menos luz capturada
Pouca profundidade de campo
Mais luz capturada
Abertura da objetiva

17. Exemplo de abertura f/1.8

18. Exemplo de abertura f/32

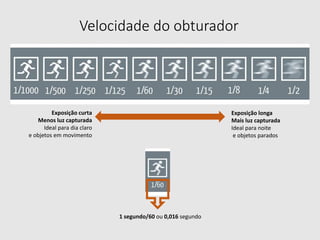

19. Exposição curta
Menos luz capturada
Ideal para dia claro
e objetos em movimento
Exposição longa
Mais luz capturada
Ideal para noite
e objetos parados
Velocidade do obturador
1 segundo/60 ou 0,016 segundo

20. Exemplo de velocidade 1/4000

21. Exemplo de velocidade 3 segundos (3”)

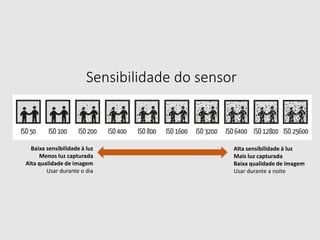

22. Baixa sensibilidade à luz
Menos luz capturada
Alta qualidade de imagem
Usar durante o dia
Alta sensibilidade à luz
Mais luz capturada
Baixa qualidade de imagem
Usar durante a noite
Sensibilidade do sensor

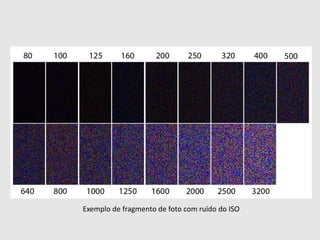

23. Exemplo de fragmento de foto com ruído do ISO

24. Exemplo de foto com ISO 100

25. Exemplo de foto com ISO 3200

26. Os ajustes de luz dependem da
fotometria, ou seja, da medição precisa
do nível de iluminação da
cena a ser fotografada.
As câmeras DSLR possuem vários
modos de fotometria e compensação
de luminosidade.

27. A fotometria alerta se está entrando muita ou pouca luz no sensor da câmera

29. A leitura da luz refletida pela cena, demonstrada na Régua EV, deve estar na
medida exata da fotometria, como mostrada no viewfinder, EV = 0.
Se a Régua EV se apresentar com valores negativos, a foto estará subexposta.
Se a Régua Ev apresentar valores positivos, a foto estará superexposta.

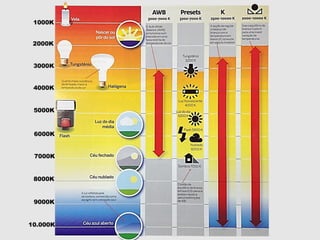

30. O WB (White balance) é o balanço de
branco e serve para que a tonalidade
dos objetos brancos de fato pareçam
brancos na imagem capturada.
A definição manual do WB permite que
a fotometria seja ajustada à luz
ambiente.

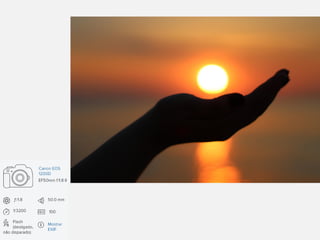

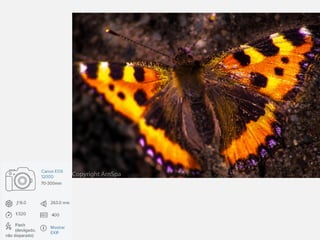

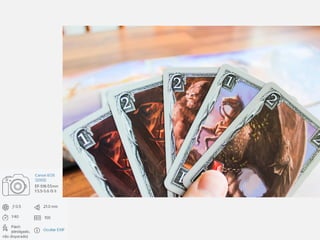

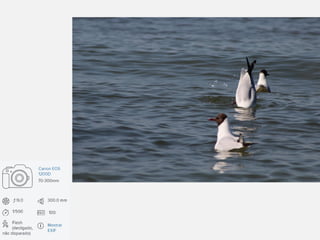

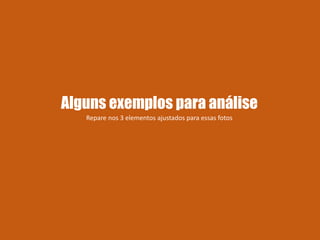

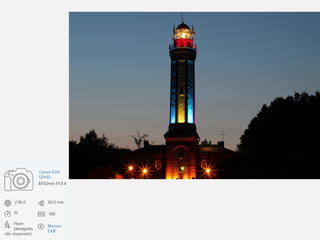

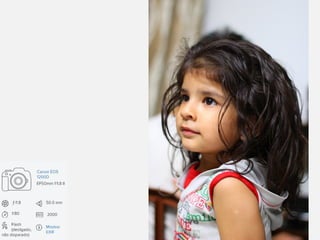

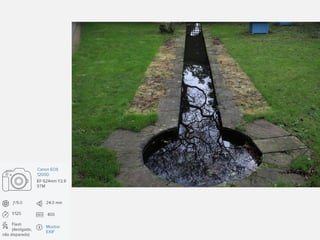

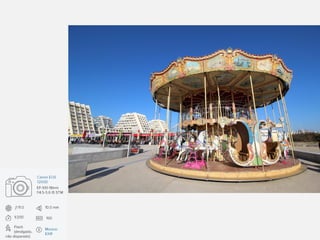

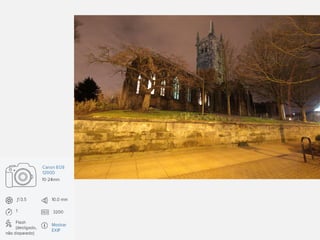

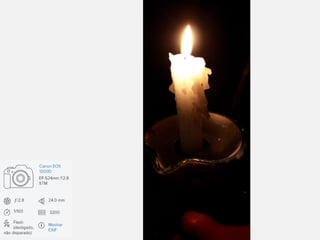

35. Alguns exemplos para análise
Repare nos 3 elementos ajustados para essas fotos

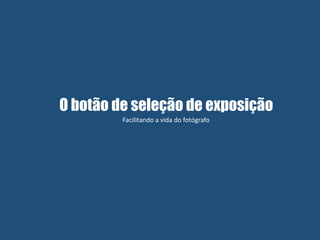

50. O botão de seleção de exposição
Facilitando a vida do fotógrafo

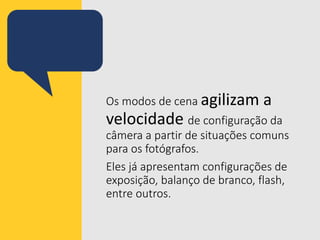

51. Os modos de cena agilizam a
velocidade de configuração da
câmera a partir de situações comuns
para os fotógrafos.
Eles já apresentam configurações de
exposição, balanço de branco, flash,
entre outros.

52. Área de seleção dos modos de cena

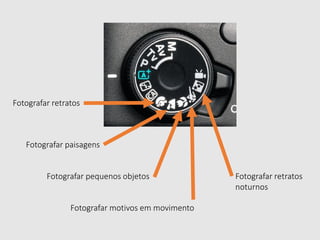

53. Fotografar retratos
Fotografar paisagens
Fotografar pequenos objetos
Fotografar motivos em movimento
Fotografar retratos
noturnos

54. Os modos avançados permitem que o
fotógrafo assuma o controle da
máquina e ajuste alguns ou todos os
parâmetros de exposição.

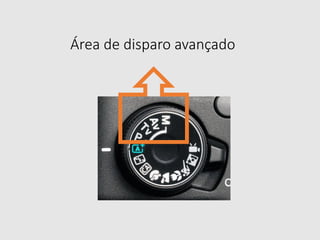

55. Área de disparo avançado

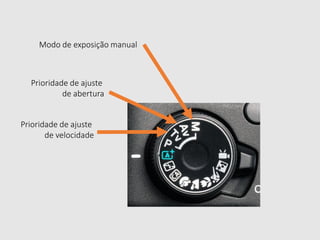

56. Prioridade de ajuste
de velocidade
Prioridade de ajuste
de abertura
Modo de exposição manual

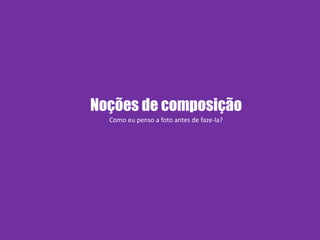

57. Noções de composição
Como eu penso a foto antes de faze-la?

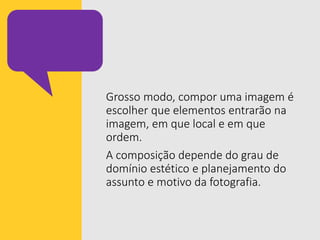

58. Grosso modo, compor uma imagem é
escolher que elementos entrarão na
imagem, em que local e em que
ordem.
A composição depende do grau de
domínio estético e planejamento do
assunto e motivo da fotografia.

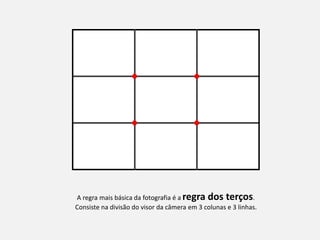

59. A regra mais básica da fotografia é a regra dos terços.
Consiste na divisão do visor da câmera em 3 colunas e 3 linhas.

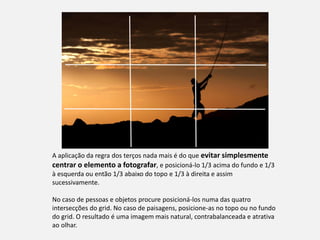

60. A aplicação da regra dos terços nada mais é do que evitar simplesmente
centrar o elemento a fotografar, e posicioná-lo 1/3 acima do fundo e 1/3
à esquerda ou então 1/3 abaixo do topo e 1/3 à direita e assim
sucessivamente.
No caso de pessoas e objetos procure posicioná-los numa das quatro
intersecções do grid. No caso de paisagens, posicione-as no topo ou no fundo
do grid. O resultado é uma imagem mais natural, contrabalanceada e atrativa
ao olhar.

61. Outro fator que gera conforto ao olhar é a simetria e a criação de um
ponto de fuga, que conduza o olhar do observador.

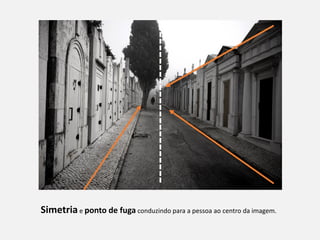

62. Simetria e ponto de fuga conduzindo para a pessoa ao centro da imagem.

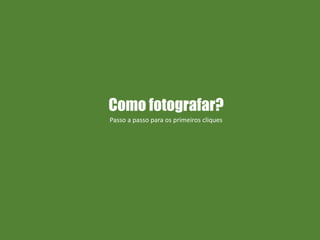

63. Como fotografar?
Passo a passo para os primeiros cliques

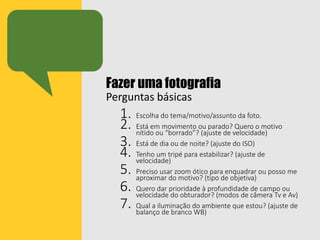

64. Fazer uma fotografia
Perguntas básicas
1. Escolha do tema/motivo/assunto da foto.
2. Está em movimento ou parado? Quero o motivo
nítido ou “borrado”? (ajuste de velocidade)
3. Está de dia ou de noite? (ajuste do ISO)
4. Tenho um tripé para estabilizar? (ajuste de
velocidade)
5. Preciso usar zoom ótico para enquadrar ou posso me
aproximar do motivo? (tipo de objetiva)
6. Quero dar prioridade à profundidade de campo ou
velocidade do obturador? (modos de câmera Tv e Av)
7. Qual a iluminação do ambiente que estou? (ajuste de
balanço de branco WB)
