1. CÂMERA FOTOGRÁFICA
e seus mecanismos

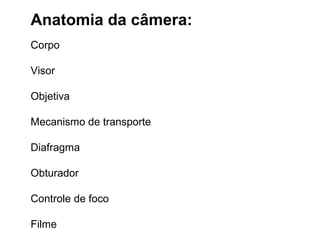

3. Anatomia da câmera:
Corpo
Visor
Objetiva
Mecanismo de transporte
Diafragma
Obturador
Controle de foco
Filme

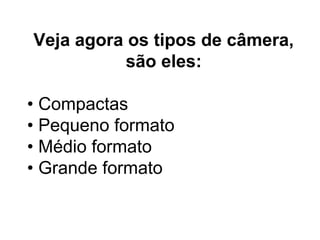

4. Veja agora os tipos de câmera,
são eles:
• Compactas
• Pequeno formato
• Médio formato
• Grande formato

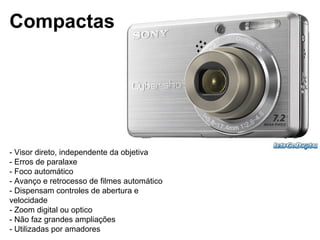

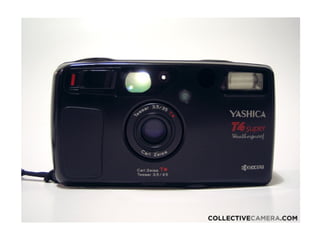

5. Compactas
- Visor direto, independente da objetiva

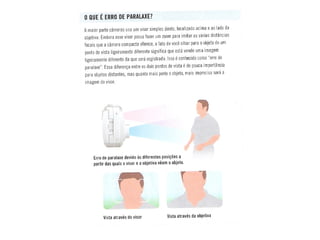

- Erros de paralaxe
- Foco automático
- Avanço e retrocesso de filmes automático
- Dispensam controles de abertura e
velocidade
- Zoom digital ou optico
- Não faz grandes ampliações
- Utilizadas por amadores

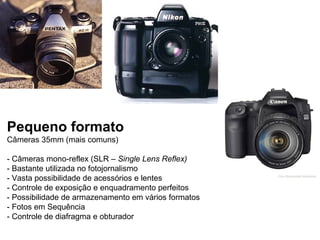

8. Pequeno formato
Câmeras 35mm (mais comuns)

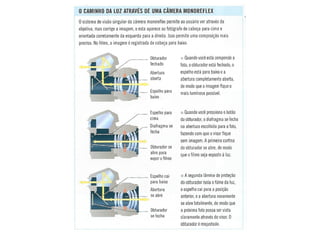

- Câmeras mono-reflex (SLR – Single Lens Reflex)
- Bastante utilizada no fotojornalismo
- Vasta possibilidade de acessórios e lentes
- Controle de exposição e enquadramento perfeitos
- Possibilidade de armazenamento em vários formatos
- Fotos em Sequência
- Controle de diafragma e obturador

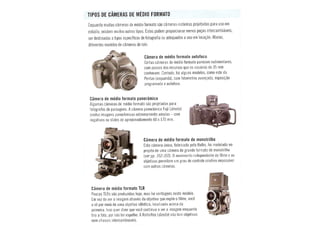

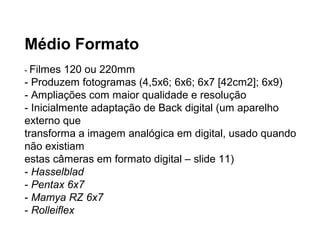

10. Médio Formato
- Filmes 120 ou 220mm
- Produzem fotogramas (4,5x6; 6x6; 6x7 [42cm2]; 6x9)
- Ampliações com maior qualidade e resolução
- Inicialmente adaptação de Back digital (um aparelho
externo que
transforma a imagem analógica em digital, usado quando
não existiam
estas câmeras em formato digital – slide 11)
- Hasselblad
- Pentax 6x7
- Mamya RZ 6x7
- Rolleiflex

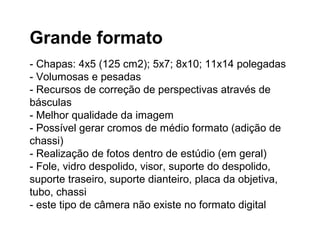

12. Grande formato
- Chapas: 4x5 (125 cm2); 5x7; 8x10; 11x14 polegadas
- Volumosas e pesadas
- Recursos de correção de perspectivas através de
básculas
- Melhor qualidade da imagem
- Possível gerar cromos de médio formato (adição de
chassi)
- Realização de fotos dentro de estúdio (em geral)
- Fole, vidro despolido, visor, suporte do despolido,
suporte traseiro, suporte dianteiro, placa da objetiva,
tubo, chassi
- este tipo de câmera não existe no formato digital

15. DIAFRAGMA
E
OBTURADOR

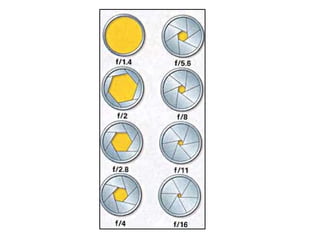

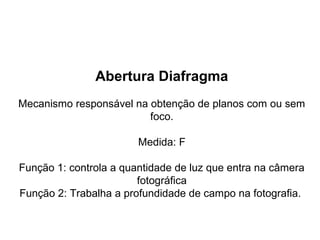

16. Abertura Diafragma
Mecanismo responsável na obtenção de planos com ou sem
foco.
Medida: F
Função 1: controla a quantidade de luz que entra na câmera
fotográfica
Função 2: Trabalha a profundidade de campo na fotografia.

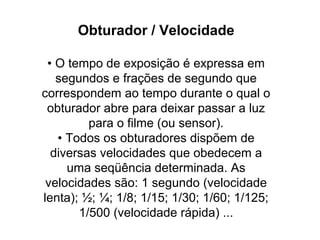

23. Obturador / Velocidade
• O tempo de exposição é expressa em
segundos e frações de segundo que
correspondem ao tempo durante o qual o
obturador abre para deixar passar a luz
para o filme (ou sensor).
• Todos os obturadores dispõem de
diversas velocidades que obedecem a
uma seqüência determinada. As
velocidades são: 1 segundo (velocidade
lenta); ½; ¼; 1/8; 1/15; 1/30; 1/60; 1/125;
1/500 (velocidade rápida) ...

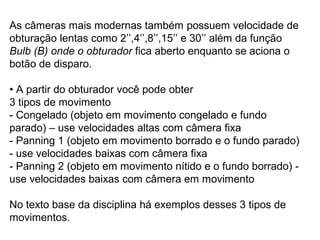

24. As câmeras mais modernas também possuem velocidade de
obturação lentas como 2’’,4’’,8’’,15’’ e 30’’ além da função
Bulb (B) onde o obturador fica aberto enquanto se aciona o
botão de disparo.
• A partir do obturador você pode obter
3 tipos de movimento
- Congelado (objeto em movimento congelado e fundo
parado) – use velocidades altas com câmera fixa
- Panning 1 (objeto em movimento borrado e o fundo parado)
- use velocidades baixas com câmera fixa
- Panning 2 (objeto em movimento nítido e o fundo borrado) -
use velocidades baixas com câmera em movimento
No texto base da disciplina há exemplos desses 3 tipos de
movimentos.

25. Foto com velocidade alta

26. Foto com velocidade baixa

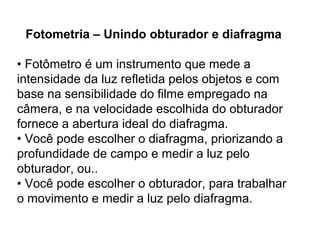

27. Fotometria – Unindo obturador e diafragma
• Fotômetro é um instrumento que mede a
intensidade da luz refletida pelos objetos e com
base na sensibilidade do filme empregado na
câmera, e na velocidade escolhida do obturador
fornece a abertura ideal do diafragma.
• Você pode escolher o diafragma, priorizando a
profundidade de campo e medir a luz pelo
obturador, ou..
• Você pode escolher o obturador, para trabalhar
o movimento e medir a luz pelo diafragma.

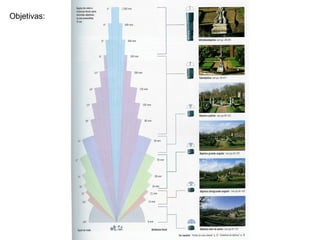

28. Objetivas:
