Introdução 1

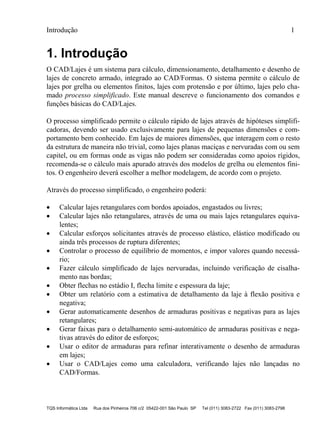

1. Introdução
O CAD/Lajes é um sistema para cálculo, dimensionamento, detalhamento e desenho de
lajes de concreto armado, integrado ao CAD/Formas. O sistema permite o cálculo de
lajes por grelha ou elementos finitos, lajes com protensão e por último, lajes pelo cha-
mado processo simplificado. Este manual descreve o funcionamento dos comandos e
funções básicas do CAD/Lajes.
O processo simplificado permite o cálculo rápido de lajes através de hipóteses simplifi-
cadoras, devendo ser usado exclusivamente para lajes de pequenas dimensões e com-
portamento bem conhecido. Em lajes de maiores dimensões, que interagem com o resto
da estrutura de maneira não trivial, como lajes planas maciças e nervuradas com ou sem
capitel, ou em formas onde as vigas não podem ser consideradas como apoios rígidos,
recomenda-se o cálculo mais apurado através dos modelos de grelha ou elementos fini-
tos. O engenheiro deverá escolher a melhor modelagem, de acordo com o projeto.
Através do processo simplificado, o engenheiro poderá:
 Calcular lajes retangulares com bordos apoiados, engastados ou livres;
 Calcular lajes não retangulares, através de uma ou mais lajes retangulares equiva-
lentes;
 Calcular esforços solicitantes através de processo elástico, elástico modificado ou
ainda três processos de ruptura diferentes;
 Controlar o processo de equilíbrio de momentos, e impor valores quando necessá-
rio;
 Fazer cálculo simplificado de lajes nervuradas, incluindo verificação de cisalha-
mento nas bordas;
 Obter flechas no estádio I, flecha limite e espessura da laje;
 Obter um relatório com a estimativa de detalhamento da laje à flexão positiva e
negativa;
 Gerar automaticamente desenhos de armaduras positivas e negativas para as lajes
retangulares;
 Gerar faixas para o detalhamento semi-automático de armaduras positivas e nega-
tivas através do editor de esforços;
 Usar o editor de armaduras para refinar interativamente o desenho de armaduras
em lajes;
 Usar o CAD/Lajes como uma calculadora, verificando lajes não lançadas no
CAD/Formas.

2 CAD/Lajes - Manual de Comandos e Funções
1.1. Visão Geral do CAD/Lajes
O CAD/Lajes permite três alternativas para cálculo de esforços solicitantes:
 Discretização da laje em modelo de grelha dentro do CAD/Formas, seguido do
cálculo de esforços solicitantes;
 Discretização da laje em modelo de elementos finitos de placa e barras através do
CAD/Formas, seguido pelo cálculo de esforços solicitantes através do sistema
Mix ;
 Cálculo de esforços por processo simplificado, dentro do CAD/Lajes usando as
tabelas do BETON KALENDER (CZERN).
Uma vez obtidos os esforços, o dimensionamento e detalhamento da laje poderão ser
feitos dentro do CAD/Lajes:
 Através do Editor de Esforços e Armaduras, com esforços provenientes de análise
matricial ou processo simplificado;
 Através do Editor de Lajes Protendidas, para armaduras de protensão;
 Através do Editor Gráfico de Lajes, que atua exclusivamente sobre o desenho final
de armaduras.

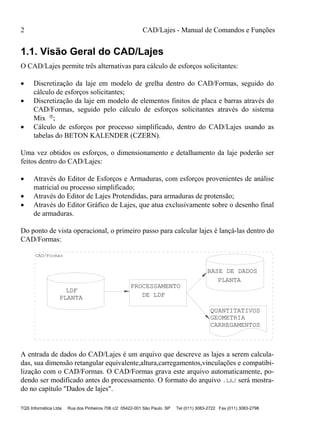

Do ponto de vista operacional, o primeiro passo para calcular lajes é lançá-las dentro do
CAD/Formas:
PROCESSAMENTO
QUANTITATIVOS
GEOMETRIA
CARREGAMENTOS
LDF
DE LDF
BASE DE DADOS
PLANTA
PLANTA
CAD/Formas
A entrada de dados do CAD/Lajes é um arquivo que descreve as lajes a serem calcula-
das, sua dimensão retangular equivalente,altura,carregamentos,vinculações e compatibi-
lização com o CAD/Formas. O CAD/Formas grava este arquivo automaticamente, po-
dendo ser modificado antes do processamento. O formato do arquivo .LAJ será mostra-
do no capítulo "Dados de lajes".

Introdução 3

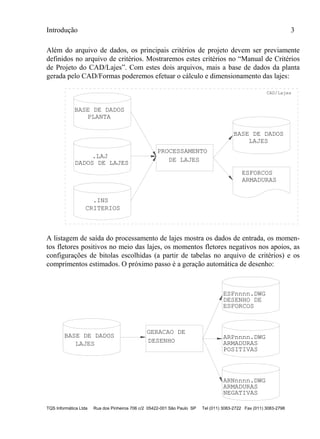

Além do arquivo de dados, os principais critérios de projeto devem ser previamente
definidos no arquivo de critérios. Mostraremos estes critérios no “Manual de Critérios
de Projeto do CAD/Lajes”. Com estes dois arquivos, mais a base de dados da planta
gerada pelo CAD/Formas poderemos efetuar o cálculo e dimensionamento das lajes:
PROCESSAMENTO
BASE DE DADOS
PLANTA
CAD/Lajes
.INS
CRITERIOS
.LAJ
DADOS DE LAJES
BASE DE DADOS
LAJES
ESFORCOS
ARMADURAS
DE LAJES
A listagem de saída do processamento de lajes mostra os dados de entrada, os momen-
tos fletores positivos no meio das lajes, os momentos fletores negativos nos apoios, as
configurações de bitolas escolhidas (a partir de tabelas no arquivo de critérios) e os
comprimentos estimados. O próximo passo é a geração automática de desenho:
BASE DE DADOS
LAJES
GERACAO DE
DESENHO
ESFnnnn.DWG
ESFORCOS
DESENHO DE
ARPnnnn.DWG
ARMADURAS
POSITIVAS
ARNnnnn.DWG
ARMADURAS
NEGATIVAS

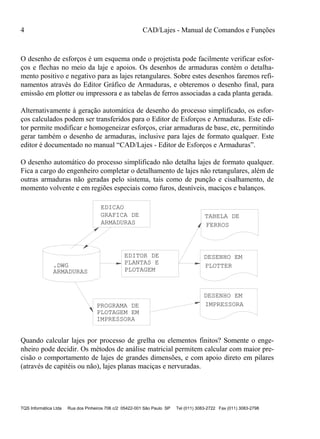

O desenho de esforços é um esquema onde o projetista pode facilmente verificar esfor-
ços e flechas no meio da laje e apoios. Os desenhos de armaduras contém o detalha-
mento positivo e negativo para as lajes retangulares. Sobre estes desenhos faremos refi-
namentos através do Editor Gráfico de Armaduras, e obteremos o desenho final, para
emissão em plotter ou impressora e as tabelas de ferros associadas a cada planta gerada.
Alternativamente à geração automática de desenho do processo simplificado, os esfor-
ços calculados podem ser transferidos para o Editor de Esforços e Armaduras. Este edi-
tor permite modificar e homogeneizar esforços, criar armaduras de base, etc, permitindo
gerar também o desenho de armaduras, inclusive para lajes de formato qualquer. Este
editor é documentado no manual “CAD/Lajes - Editor de Esforços e Armaduras”.
O desenho automático do processo simplificado não detalha lajes de formato qualquer.
Fica a cargo do engenheiro completar o detalhamento de lajes não retangulares, além de
outras armaduras não geradas pelo sistema, tais como de punção e cisalhamento, de
momento volvente e em regiões especiais como furos, desníveis, maciços e balanços.
EDICAO
EDITOR DE
TABELA DE
FERROS
DESENHO EM
PLOTTER
DESENHO EM
IMPRESSORA
PLANTAS E
PLOTAGEM
.DWG
ARMADURAS
PLOTAGEM EM
IMPRESSORA
PROGRAMA DE
GRAFICA DE
ARMADURAS
Quando calcular lajes por processo de grelha ou elementos finitos? Somente o enge-
nheiro pode decidir. Os métodos de análise matricial permitem calcular com maior pre-
cisão o comportamento de lajes de grandes dimensões, e com apoio direto em pilares
(através de capitéis ou não), lajes planas maciças e nervuradas.

Introdução 5

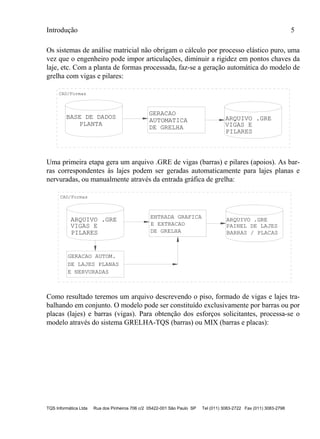

Os sistemas de análise matricial não obrigam o cálculo por processo elástico puro, uma
vez que o engenheiro pode impor articulações, diminuir a rigidez em pontos chaves da
laje, etc. Com a planta de formas processada, faz-se a geração automática do modelo de
grelha com vigas e pilares:
BASE DE DADOS
PLANTA
CAD/Formas
ARQUIVO .GRE
VIGAS E
PILARES
GERACAO
AUTOMATICA
DE GRELHA
Uma primeira etapa gera um arquivo .GRE de vigas (barras) e pilares (apoios). As bar-
ras correspondentes às lajes podem ser geradas automaticamente para lajes planas e
nervuradas, ou manualmente através da entrada gráfica de grelha:
CAD/Formas
ARQUIVO .GRE
VIGAS E
PILARES
ENTRADA GRAFICA
E EXTRACAO
DE GRELHA
GERACAO AUTOM.
ARQUIVO .GRE
PAINEL DE LAJES
BARRAS / PLACAS
DE LAJES PLANAS
E NERVURADAS

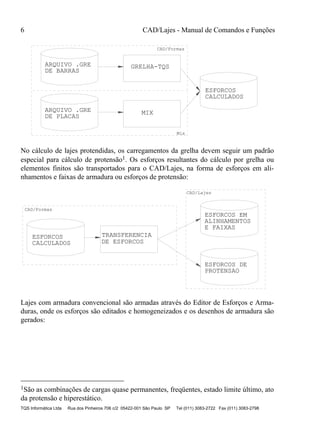

Como resultado teremos um arquivo descrevendo o piso, formado de vigas e lajes tra-
balhando em conjunto. O modelo pode ser constituído exclusivamente por barras ou por
placas (lajes) e barras (vigas). Para obtenção dos esforços solicitantes, processa-se o
modelo através do sistema GRELHA-TQS (barras) ou MIX (barras e placas):

CAD/Formas
ARQUIVO .GRE
DE BARRAS
GRELHA-TQS
ESFORCOS
CALCULADOS
ARQUIVO .GRE
DE PLACAS
MIX
Mix
No cálculo de lajes protendidas, os carregamentos da grelha devem seguir um padrão
especial para cálculo de protensão1. Os esforços resultantes do cálculo por grelha ou
elementos finitos são transportados para o CAD/Lajes, na forma de esforços em ali-
nhamentos e faixas de armadura ou esforços de protensão:
CAD/Formas
ESFORCOS
CALCULADOS
TRANSFERENCIA
DE ESFORCOS
ALINHAMENTOS
E FAIXAS
CAD/Lajes
ESFORCOS EM
ESFORCOS DE
PROTENSAO
Lajes com armadura convencional são armadas através do Editor de Esforços e Arma-
duras, onde os esforços são editados e homogeneizados e os desenhos de armadura são
gerados:
1São as combinações de cargas quase permanentes, freqüentes, estado limite último, ato
da protensão e hiperestático.

Introdução 7
CAD/Lajes
ALINHAMENTOS
E FAIXAS
EDITOR DE
ESFORCOS E
ARMADURAS
DESENHOS DE
ARMADURAS
O Editor de Esforços e Armaduras também é usado para a edição de armaduras frouxas
em lajes protendidas. O dimensionamento, detalhamento e desenho de armaduras de
protensão é feito através do Editor de Lajes Protendidas:
CAD/Lajes
EDITOR DE
ESFORCOS DE LAJES
PROTENDIDAS
ARMADURAS DE
PROTENSAO
TABELA DE
CABOS
PROTENSAO

2. Operação Geral
As principais tarefas do projetista usando o CAD/Lajes são:
 Processamento da planta de formas através do CAD/Formas;
 Definição dos critérios de projeto (arquivo .INL);
 Edição do arquivo .LAJ com dados das lajes;
 Processamento de lajes;
 Alteração de dados / critérios e reprocessamento;
 Geração de desenhos;
 Edição de desenhos;
 Edição de plantas, extração de tabela de ferros, plotagem.
Todas estas operações são controladas por um programa chamado de Gerenciador. O
gerenciador é encarregado de processar um ou mais programas conforme os comandos
acionados pelo projetista.
Todos os gerenciadores de sistemas CAD/TQS têm funcionamento análogo. A opera-
ção dos gerenciadores em geral é documentada no manual "CAD/TQS - Manual de
Comandos e Funções Gerais , enquanto que o "CAD/Formas - Manual de Comandos e
Funções" tem detalhes sobre a montagem dos dados de um edifício e a passagem de um
sistema para outro. Vamos mostrar os comandos específicos do CAD/Lajes.

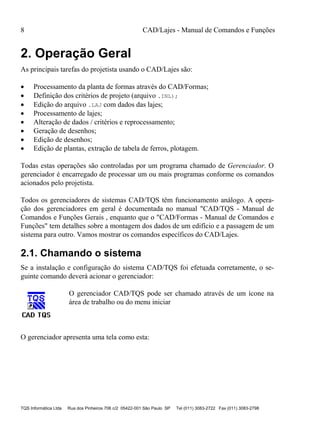

2.1. Chamando o sistema
Se a instalação e configuração do sistema CAD/TQS foi efetuada corretamente, o se-
guinte comando deverá acionar o gerenciador:
O gerenciador CAD/TQS pode ser chamado através de um ícone na
área de trabalho ou do menu iniciar

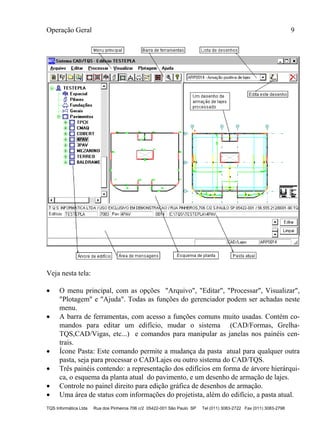

O gerenciador apresenta uma tela como esta:

Operação Geral 9
Veja nesta tela:
 O menu principal, com as opções "Arquivo", "Editar", "Processar", Visualizar",
"Plotagem" e "Ajuda". Todas as funções do gerenciador podem ser achadas neste
menu.
 A barra de ferramentas, com acesso a funções comuns muito usadas. Contém co-
mandos para editar um edifício, mudar o sistema (CAD/Formas, Grelha-
TQS,CAD/Vigas, etc...) e comandos para manipular as janelas nos painéis cen-
trais.
 Ícone Pasta: Este comando permite a mudança da pasta atual para qualquer outra
pasta, seja para processar o CAD/Lajes ou outro sistema do CAD/TQS.
 Três painéis contendo: a representação dos edifícios em forma de árvore hierárqui-
ca, o esquema da planta atual do pavimento, e um desenho de armação de lajes.
 Controle no painel direito para edição gráfica de desenhos de armação.
 Uma área de status com informações do projetista, além do edifício, a pasta atual.

 Uma área de mensagens. Os programas executados emitem mensagens nesta área.
Do lado da área de mensagens dois botões permitem editar ou limpar o seu conteú-
do.
 Uma linha de status inferior, com uma ajuda rápida de cada comando e três pe-
quenos painéis que indicam o estado do gerenciador, o sistema e o desenho atual
no painel direito.
As opções "Arquivo", "Plotagem" e "Ajuda" são as mesmas para todos os sistemas
CAD/TQS. As opções "Editar", "Processar" e "Visualizar", são específicas do sistema
atual. O gerenciador trabalha sempre no modo de operação de um dos sistemas
CAD/TQS (o sistema atual). O sistema atual é mostrado na linha de status, na parte
inferior da tela - no exemplo, o sistema atual é o CAD/Lajes.

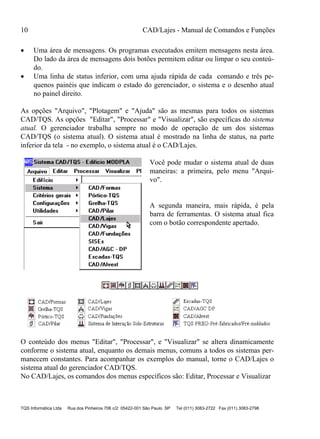

Você pode mudar o sistema atual de duas
maneiras: a primeira, pelo menu "Arqui-
vo".
A segunda maneira, mais rápida, é pela
barra de ferramentas. O sistema atual fica
com o botão correspondente apertado.

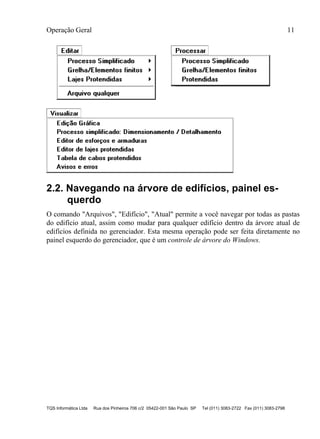

O conteúdo dos menus "Editar", "Processar", e "Visualizar" se altera dinamicamente
conforme o sistema atual, enquanto os demais menus, comuns a todos os sistemas per-
manecem constantes. Para acompanhar os exemplos do manual, torne o CAD/Lajes o
sistema atual do gerenciador CAD/TQS.
No CAD/Lajes, os comandos dos menus específicos são: Editar, Processar e Visualizar

Operação Geral 11
2.2. Navegando na árvore de edifícios, painel es-
querdo
O comando "Arquivos", "Edifício", "Atual" permite a você navegar por todas as pastas
do edifício atual, assim como mudar para qualquer edifício dentro da árvore atual de
edifícios definida no gerenciador. Esta mesma operação pode ser feita diretamente no
painel esquerdo do gerenciador, que é um controle de árvore do Windows.

Neste painel estão representados todos os edifícios
da árvore atual, e por edifício, as diversas pastas,
incluindo a espacial, pilares, fundações e pavimen-
tos. As pastas de pavimento por sua vez, podem ter
ramificações para vigas e projeto de formas de ma-
deira.
A operação deste controle é intuitiva, bastando clicar
diretamente para expandir ou contrair os ramos da
árvore.
Para entrar em qualquer pavimento ou pasta do edifí-
cio, selecione com o mouse o pavimento desejado. O
gerenciador não apenas mudará a pasta atual para a
selecionada, como também tentará escolher um novo
sistema, dependendo da pasta. Por exemplo, o geren-
ciador sempre entra no CAD/Vigas quando vai para
uma pasta de vigas, ou no CAD/Pilar dentro da pasta
de pilares.
Ao selecionar um novo sistema, se a pasta atual não for deste sistema, o gerenciador
tenta mudar para a próxima pasta que considerar mais adequada. Por exemplo, se você
está processando vigas, ao escolher o sistema CAD/Pilar, a pasta de pilar do edifício
será automaticamente selecionada. você pode verificar isto diretamente em uma das
linhas de status do gerenciador.
2.3. Esquema de planta, painel central
O painel central do gerenciador é reservado para desenho de esquema de plantas de
formas. Este desenho somente é realizado para plantas de formas processada.

Operação Geral 13
O desenho mostrado é visualizado mas não pode ser diretamente editado. Utilize os
botões de manipulação de janelas da barra de ferramentas para mudar a janela da ima-
gem visualizada, ou os mesmos aceleradores de teclado padrão de edição gráfica para
mudança de janela, as teclas <F8> e <F11>.
O painel central ganha funções extras quando estamos trabalhando com o CAD/Vigas
ou CAD/Pilar. Quando estamos no CAD/Pilar, clicando-se próximo a um pilar no pai-
nel central faz com que o seu desenho apareça no painel direito; no CAD/Vigas o mes-
mo acontece quando clicamos sobre uma viga.

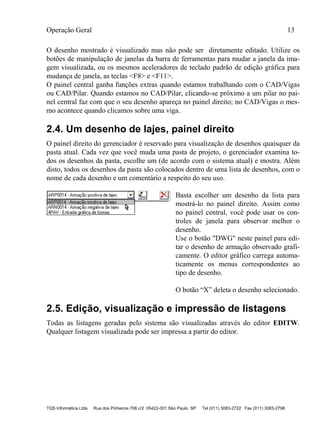

2.4. Um desenho de lajes, painel direito
O painel direito do gerenciador é reservado para visualização de desenhos quaisquer da
pasta atual. Cada vez que você muda uma pasta de projeto, o gerenciador examina to-
dos os desenhos da pasta, escolhe um (de acordo com o sistema atual) e mostra. Além
disto, todos os desenhos da pasta são colocados dentro de uma lista de desenhos, com o
nome de cada desenho e um comentário a respeito do seu uso.
Basta escolher um desenho da lista para
mostrá-lo no painel direito. Assim como
no painel central, você pode usar os con-
troles de janela para observar melhor o
desenho.
Use o botão "DWG" neste painel para edi-
tar o desenho de armação observado grafi-
camente. O editor gráfico carrega automa-
ticamente os menus correspondentes ao
tipo de desenho.
O botão “X” deleta o desenho selecionado.
2.5. Edição, visualização e impressão de listagens
Todas as listagens geradas pelo sistema são visualizadas através do editor EDITW.
Qualquer listagem visualizada pode ser impressa a partir do editor.

Este é um típico programa de edição do Windows, que lê e grava arquivos texto. Além
dos controles de edição de textos do Windows, este editor tem comandos específicos
para formatar a listagem para 132 colunas em formulários de 8 1/2", e para procurar
mensagens de aviso e erro.
Se você deseja editar, visualizar ou imprimir uma listagem qualquer, chame-a através
do menu "Visualizar" ou através do comando "Arquivos", "Utilidades", "Edi-
ção/Visualização de listagens".
2.6. Edição de critérios
Critérios podem ser localizados na pasta geral de critérios, ou na pasta específica de
lajes do edifício. O controle do arquivo de critérios a ser editado é feito através de uma
janela de diálogo que aparece antes da edição de qualquer arquivo.

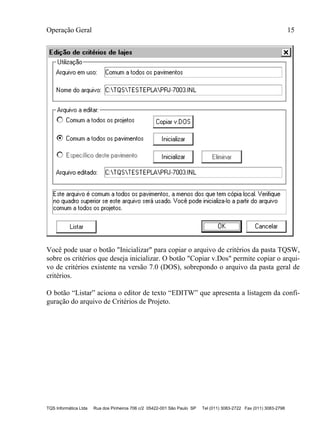

Operação Geral 15
Você pode usar o botão "Inicializar" para copiar o arquivo de critérios da pasta TQSW,
sobre os critérios que deseja inicializar. O botão "Copiar v.Dos" permite copiar o arqui-
vo de critérios existente na versão 7.0 (DOS), sobrepondo o arquivo da pasta geral de
critérios.
O botão “Listar” aciona o editor de texto “EDITW” que apresenta a listagem da confi-
guração do arquivo de Critérios de Projeto.

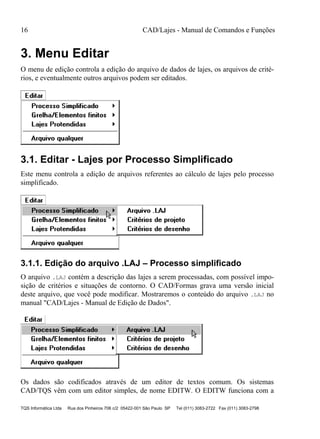

3. Menu Editar
O menu de edição controla a edição do arquivo de dados de lajes, os arquivos de crité-
rios, e eventualmente outros arquivos podem ser editados.
3.1. Editar - Lajes por Processo Simplificado
Este menu controla a edição de arquivos referentes ao cálculo de lajes pelo processo
simplificado.
3.1.1. Edição do arquivo .LAJ – Processo simplificado
O arquivo .LAJ contém a descrição das lajes a serem processadas, com possível impo-
sição de critérios e situações de contorno. O CAD/Formas grava uma versão inicial
deste arquivo, que você pode modificar. Mostraremos o conteúdo do arquivo .LAJ no
manual "CAD/Lajes - Manual de Edição de Dados".
Os dados são codificados através de um editor de textos comum. Os sistemas
CAD/TQS vêm com um editor simples, de nome EDITW. O EDITW funciona com a

Menu Editar 17
utilização das teclas direcionais e alguns poucos comandos para salvar e abandonar o
arquivo, utilizando a mesma filosofia do Windows para editores de texto.
3.1.2. Edição dos critérios de Projeto - Processo simplificado
O arquivo de critérios Processo Simplificado agrupa critérios de cálculo e dimensiona-
mento para projetos comuns de lajes que utilizam o processo convencional, sem utili-
zação de grelhas.
Mostraremos no "CAD/Lajes - Manual de Critérios de Projeto" todos os critérios do
CAD/Lajes.

Arquivos a editar:
 Comum a todos os projetos;
Esta opção irá editar o arquivo de critérios de projetos comum a todos os projetos, des-
de que não exista um arquivo de critérios na pasta onde o projeto será processado.
 Especifico deste pavimento
Esta opção irá editar o arquivo de critérios de projetos na pasta atual, neste caso os cri-
térios editados somente serão válidos para este projeto.
3.1.3. Edição dos critérios de Desenhos - Processo simplifi-
cado

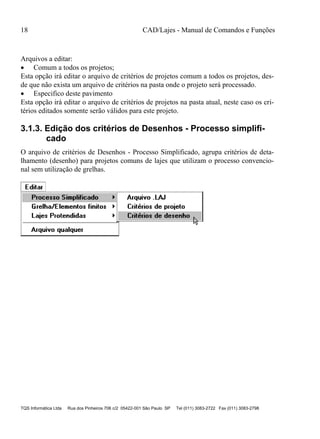

O arquivo de critérios de Desenhos - Processo Simplificado, agrupa critérios de deta-
lhamento (desenho) para projetos comuns de lajes que utilizam o processo convencio-
nal sem utilização de grelhas.

Menu Editar 19
Estes critérios serão detalhados no "CAD/Lajes - Manual de Critérios de Projeto".

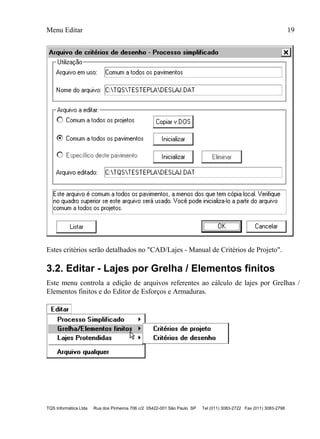

3.2. Editar - Lajes por Grelha / Elementos finitos
Este menu controla a edição de arquivos referentes ao cálculo de lajes por Grelhas /
Elementos finitos e do Editor de Esforços e Armaduras.

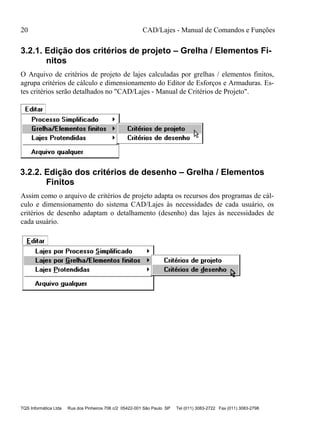

3.2.1. Edição dos critérios de projeto – Grelha / Elementos Fi-
nitos
O Arquivo de critérios de projeto de lajes calculadas por grelhas / elementos finitos,
agrupa critérios de cálculo e dimensionamento do Editor de Esforços e Armaduras. Es-
tes critérios serão detalhados no "CAD/Lajes - Manual de Critérios de Projeto".
3.2.2. Edição dos critérios de desenho – Grelha / Elementos
Finitos
Assim como o arquivo de critérios de projeto adapta os recursos dos programas de cál-
culo e dimensionamento do sistema CAD/Lajes às necessidades de cada usuário, os
critérios de desenho adaptam o detalhamento (desenho) das lajes às necessidades de
cada usuário.

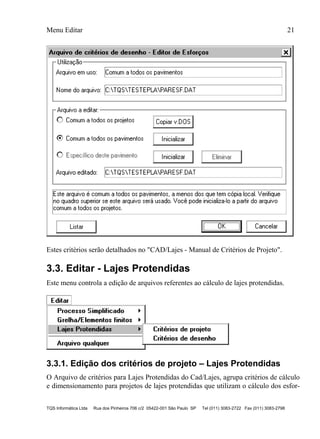

Menu Editar 21
Estes critérios serão detalhados no "CAD/Lajes - Manual de Critérios de Projeto".
3.3. Editar - Lajes Protendidas
Este menu controla a edição de arquivos referentes ao cálculo de lajes protendidas.
3.3.1. Edição dos critérios de projeto – Lajes Protendidas
O Arquivo de critérios para Lajes Protendidas do Cad/Lajes, agrupa critérios de cálculo
e dimensionamento para projetos de lajes protendidas que utilizam o cálculo dos esfor-

ços também pelo processo de grelhas. Estes critérios serão detalhados no manual
“CAD/Lajes – Projeto de Lajes Protendidas”.

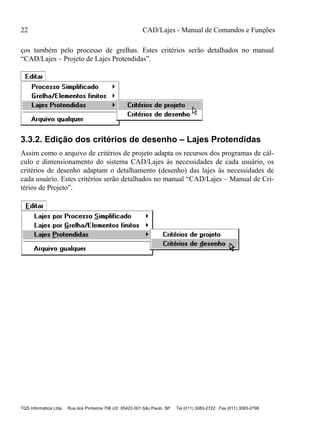

3.3.2. Edição dos critérios de desenho – Lajes Protendidas
Assim como o arquivo de critérios de projeto adapta os recursos dos programas de cál-
culo e dimensionamento do sistema CAD/Lajes às necessidades de cada usuário, os
critérios de desenho adaptam o detalhamento (desenho) das lajes às necessidades de
cada usuário. Estes critérios serão detalhados no manual “CAD/Lajes – Manual de Cri-
térios de Projeto”.

Menu de processamento 23

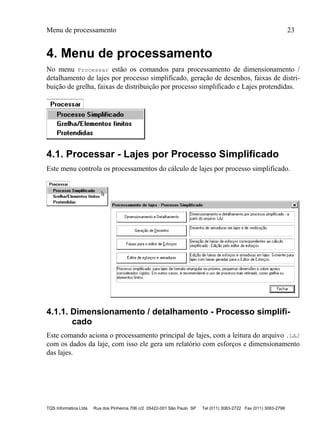

4. Menu de processamento
No menu Processar estão os comandos para processamento de dimensionamento /
detalhamento de lajes por processo simplificado, geração de desenhos, faixas de distri-
buição de grelha, faixas de distribuição por processo simplificado e Lajes protendidas.
4.1. Processar - Lajes por Processo Simplificado
Este menu controla os processamentos do cálculo de lajes por processo simplificado.
4.1.1. Dimensionamento / detalhamento - Processo simplifi-
cado
Este comando aciona o processamento principal de lajes, com a leitura do arquivo .LAJ
com os dados da laje, com isso ele gera um relatório com esforços e dimensionamento
das lajes.

No final do processamento, um arquivo é gerado com o mesmo nome do .LAJ mas com
o tipo .LST contendo os resultados do processamento que servirão como memorial de
cálculo. Você pode ver o arquivo .LST diretamente no menu de visualizações. Na des-
crição acima, o processamento do arquivo nnnnL.LAJ resultou na listagem nnnnL.LST.

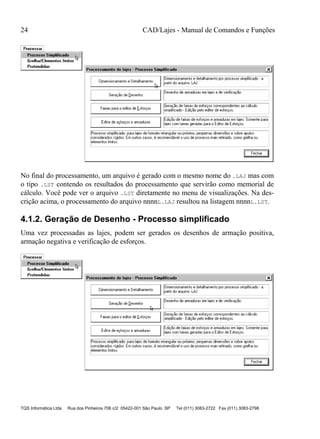

4.1.2. Geração de Desenho - Processo simplificado
Uma vez processadas as lajes, podem ser gerados os desenhos de armação positiva,
armação negativa e verificação de esforços.

Parte dos dados para geração de desenhos é gravado durante a etapa de processamento
de lajes. Qualquer critério que cause alteração de um desenho, obrigará o reprocessa-
mento das lajes antes do desenho.

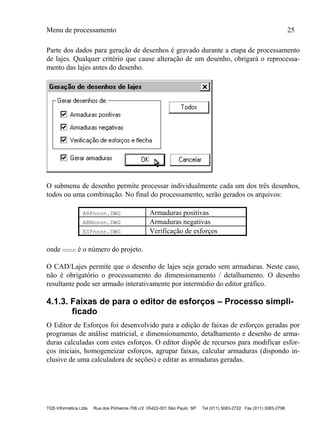

O submenu de desenho permite processar individualmente cada um dos três desenhos,
todos ou uma combinação. No final do processamento, serão gerados os arquivos:
ARPnnnn.DWG Armaduras positivas
ARNnnnn.DWG Armaduras negativas
ESFnnnn.DWG Verificação de esforços
onde nnnn é o número do projeto.
O CAD/Lajes permite que o desenho de lajes seja gerado sem armaduras. Neste caso,
não é obrigatório o processamento do dimensionamento / detalhamento. O desenho
resultante pode ser armado interativamente por intermédio do editor gráfico.
4.1.3. Faixas de para o editor de esforços – Processo simpli-
ficado
O Editor de Esforços foi desenvolvido para a edição de faixas de esforços geradas por
programas de análise matricial, e dimensionamento, detalhamento e desenho de arma-
duras calculadas com estes esforços. O editor dispõe de recursos para modificar esfor-
ços iniciais, homogeneizar esforços, agrupar faixas, calcular armaduras (dispondo in-
clusive de uma calculadora de seções) e editar as armaduras geradas.

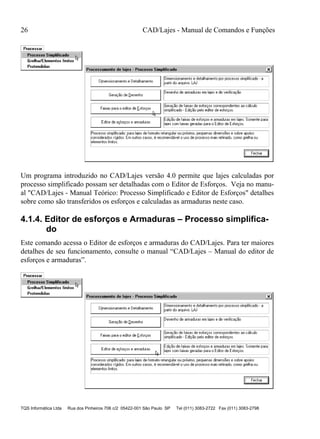

Um programa introduzido no CAD/Lajes versão 4.0 permite que lajes calculadas por
processo simplificado possam ser detalhadas com o Editor de Esforços. Veja no manu-
al "CAD/Lajes - Manual Teórico: Processo Simplificado e Editor de Esforços" detalhes
sobre como são transferidos os esforços e calculadas as armaduras neste caso.
4.1.4. Editor de esforços e Armaduras – Processo simplifica-
do
Este comando acessa o Editor de esforços e armaduras do CAD/Lajes. Para ter maiores
detalhes de seu funcionamento, consulte o manual “CAD/Lajes – Manual do editor de
esforços e armaduras”.

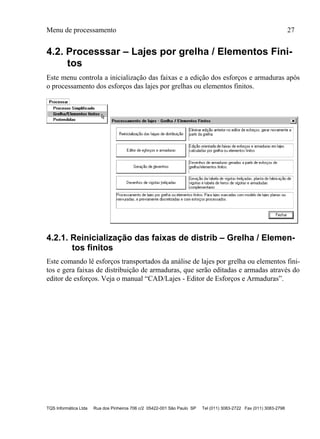

4.2. Processsar – Lajes por grelha / Elementos Fini-
tos
Este menu controla a inicialização das faixas e a edição dos esforços e armaduras após
o processamento dos esforços das lajes por grelhas ou elementos finitos.
4.2.1. Reinicialização das faixas de distrib – Grelha / Elemen-
tos finitos
Este comando lê esforços transportados da análise de lajes por grelha ou elementos fini-
tos e gera faixas de distribuição de armaduras, que serão editadas e armadas através do
editor de esforços. Veja o manual “CAD/Lajes - Editor de Esforços e Armaduras”.

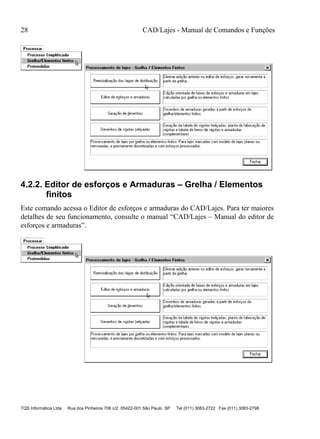

4.2.2. Editor de esforços e Armaduras – Grelha / Elementos
finitos
Este comando acessa o Editor de esforços e armaduras do CAD/Lajes. Para ter maiores
detalhes de seu funcionamento, consulte o manual “CAD/Lajes – Manual do editor de
esforços e armaduras”.

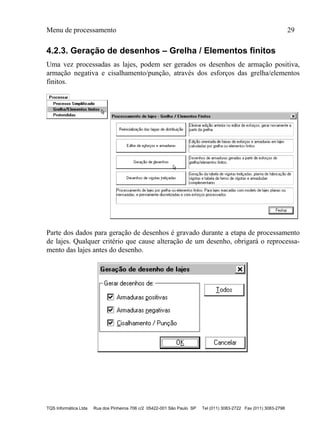

4.2.3. Geração de desenhos – Grelha / Elementos finitos
Uma vez processadas as lajes, podem ser gerados os desenhos de armação positiva,
armação negativa e cisalhamento/punção, através dos esforços das grelha/elementos
finitos.
Parte dos dados para geração de desenhos é gravado durante a etapa de processamento
de lajes. Qualquer critério que cause alteração de um desenho, obrigará o reprocessa-
mento das lajes antes do desenho.

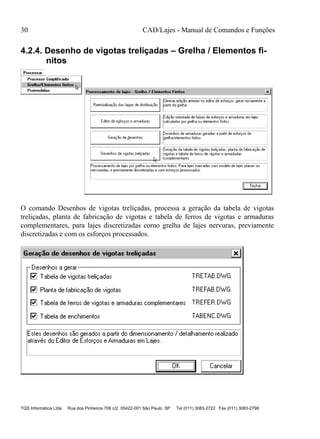

4.2.4. Desenho de vigotas treliçadas – Grelha / Elementos fi-
nitos
O comando Desenhos de vigotas treliçadas, processa a geração da tabela de vigotas
treliçadas, planta de fabricação de vigotas e tabela de ferros de vigotas e armaduras
complementares, para lajes discretizadas como grelha de lajes nervuras, previamente
discretizadas e com os esforços processados.

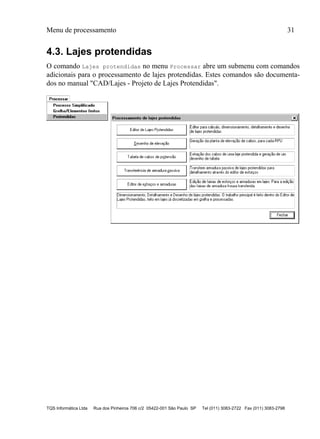

4.3. Lajes protendidas
O comando Lajes protendidas no menu Processar abre um submenu com comandos
adicionais para o processamento de lajes protendidas. Estes comandos são documenta-
dos no manual "CAD/Lajes - Projeto de Lajes Protendidas".

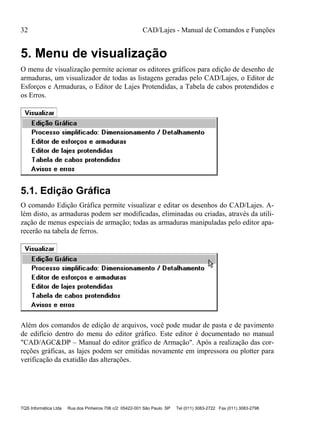

5. Menu de visualização
O menu de visualização permite acionar os editores gráficos para edição de desenho de
armaduras, um visualizador de todas as listagens geradas pelo CAD/Lajes, o Editor de
Esforços e Armaduras, o Editor de Lajes Protendidas, a Tabela de cabos protendidos e
os Erros.
5.1. Edição Gráfica
O comando Edição Gráfica permite visualizar e editar os desenhos do CAD/Lajes. A-
lém disto, as armaduras podem ser modificadas, eliminadas ou criadas, através da utili-
zação de menus especiais de armação; todas as armaduras manipuladas pelo editor apa-
recerão na tabela de ferros.
Além dos comandos de edição de arquivos, você pode mudar de pasta e de pavimento
de edifício dentro do menu do editor gráfico. Este editor é documentado no manual
"CAD/AGC&DP – Manual do editor gráfico de Armação". Após a realização das cor-
reções gráficas, as lajes podem ser emitidas novamente em impressora ou plotter para
verificação da exatidão das alterações.

Menu de visualização 33
5.2. Processo simplificado: Dimensionamento / Deta-
lhamento
O visualizador do Processo simplificado, mostra automaticamente a listagem de proces-
samento das lajes por processo simplificado do projeto da pasta atual, através do editor
de texto EDITW.
5.3. Editor de esforços e armaduras
Este comando chama a edição de esforços e armaduras de desenhos de lajes calculados
por grelha/elementos finitos, e com as faixas de distribuição de armaduras previamente
geradas:
Você também pode chamar lajes calculadas por processo simplificado, com esforços
transferidos através do comando Faixas para o editor de esforços. Este editor é
documentado no manual "CAD/Lajes - Editor de Esforços e Armaduras".
5.4. Editor de lajes protendidas
Aqui chamamos o Editor de Lajes Protendidas, depois de ter lançado a grelha com car-
regamentos típicos de protensão e ter transferido esforços de protensão para o
CAD/Lajes. Este editor é documentado no manual “CAD/Lajes – Projeto de Lajes Pro-
tendidas”.

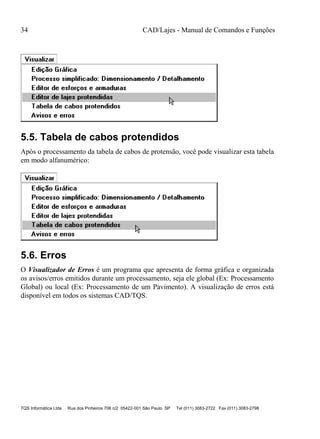

5.5. Tabela de cabos protendidos
Após o processamento da tabela de cabos de protensão, você pode visualizar esta tabela
em modo alfanumérico:
5.6. Erros
O Visualizador de Erros é um programa que apresenta de forma gráfica e organizada
os avisos/erros emitidos durante um processamento, seja ele global (Ex: Processamento
Global) ou local (Ex: Processamento de um Pavimento). A visualização de erros está
disponível em todos os sistemas CAD/TQS.

5.6.1. Como Inicializar o Visualizador de erros
Execute a seqüência de comandos: “Visualizar” – “Erros”:
5.6.2. Ambiente do Programa

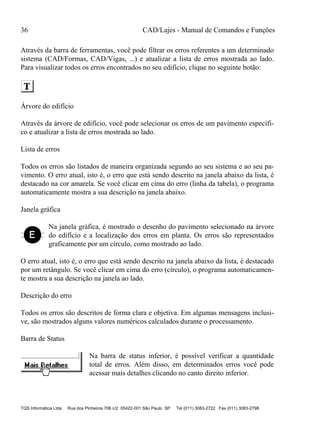

O ambiente principal do Visualizador de Erros é composto por:
Barra de ferramentas

Através da barra de ferramentas, você pode filtrar os erros referentes a um determinado
sistema (CAD/Formas, CAD/Vigas, ...) e atualizar a lista de erros mostrada ao lado.
Para visualizar todos os erros encontrados no seu edifício, clique no seguinte botão:
Árvore do edifício
Através da árvore de edifício, você pode selecionar os erros de um pavimento específi-
co e atualizar a lista de erros mostrada ao lado.
Lista de erros
Todos os erros são listados de maneira organizada segundo ao seu sistema e ao seu pa-
vimento. O erro atual, isto é, o erro que está sendo descrito na janela abaixo da lista, é
destacado na cor amarela. Se você clicar em cima do erro (linha da tabela), o programa
automaticamente mostra a sua descrição na janela abaixo.
Janela gráfica
Na janela gráfica, é mostrado o desenho do pavimento selecionado na árvore
do edifício e a localização dos erros em planta. Os erros são representados
graficamente por um círculo, como mostrado ao lado.
O erro atual, isto é, o erro que está sendo descrito na janela abaixo da lista, é destacado
por um retângulo. Se você clicar em cima do erro (círculo), o programa automaticamen-
te mostra a sua descrição na janela ao lado.
Descrição do erro
Todos os erros são descritos de forma clara e objetiva. Em algumas mensagens inclusi-
ve, são mostrados alguns valores numéricos calculados durante o processamento.
Barra de Status
Na barra de status inferior, é possível verificar a quantidade
total de erros. Além disso, em determinados erros você pode
acessar mais detalhes clicando no canto direito inferior.

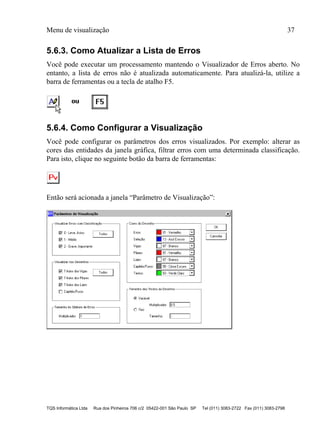

5.6.3. Como Atualizar a Lista de Erros
Você pode executar um processamento mantendo o Visualizador de Erros aberto. No
entanto, a lista de erros não é atualizada automaticamente. Para atualizá-la, utilize a
barra de ferramentas ou a tecla de atalho F5.
5.6.4. Como Configurar a Visualização
Você pode configurar os parâmetros dos erros visualizados. Por exemplo: alterar as
cores das entidades da janela gráfica, filtrar erros com uma determinada classificação.
Para isto, clique no seguinte botão da barra de ferramentas:
Então será acionada a janela “Parâmetro de Visualização”:

TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br

Lajes 01-comandos e funções

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Lajes 01-comandos e funções

Último

Lajes 01-comandos e funções
