1. O documento descreve os comandos e funções do software CAD/Vigas para projeto de vigas.
2. As principais etapas do CAD/Vigas incluem edição de dados de vigas, processamento, geração de desenhos e listagens, e edição gráfica.
3. O processamento envolve cálculo de esforços, dimensionamento, detalhamento e geração automática de desenhos de armaduras de vigas.
Este documento fornece instruções sobre como editar dados de vigas no software CAD/Vigas, incluindo:
1) Uma introdução sobre o programa de edição de dados de vigas;
2) Detalhes sobre os procedimentos de digitação, menus, barras de ferramentas e janelas;
3) Informações sobre como editar dados gerais do projeto, geometria dos vãos e apoios, cargas e integração com outros softwares.
Este documento apresenta os conceitos fundamentais para o projeto de lajes maciças de concreto armado. Discute-se a classificação de lajes, tipos de vinculação, cálculo de vãos efetivos, determinação de cargas, e procedimentos para dimensionar a espessura considerando a verificação do estado limite de deformações excessivas.
Este documento fornece tabelas com as especificações técnicas de barras de aço utilizadas como armadura em concretos armados, incluindo diâmetros, áreas de seção e espaçamentos. A tabela 1 lista os diâmetros disponíveis, suas massas lineares e áreas de seção associadas de acordo com o número de barras. A tabela 2 apresenta a área de aço por metro em função do diâmetro e do espaçamento entre as barras.
Dimensionamento de ligações em estruturas metálicasTimóteo Rocha
O documento discute dimensionamento de elementos de ligação em estruturas metálicas de acordo com a especificação AISC. Aborda conceitos como área bruta, área líquida e seção Whitmore para determinação da resistência, além de tratar de elementos sujeitos a esforços combinados e apresentar exemplos de aplicação dos conceitos.
Este documento fornece instruções sobre como editar dados de vigas no software CAD/Vigas, incluindo:
1) Uma introdução sobre o programa de edição de dados de vigas;
2) Detalhes sobre os procedimentos de digitação, menus, barras de ferramentas e janelas;
3) Informações sobre como editar dados gerais do projeto, geometria dos vãos e apoios, cargas e integração com outros softwares.
Este documento apresenta os conceitos fundamentais para o projeto de lajes maciças de concreto armado. Discute-se a classificação de lajes, tipos de vinculação, cálculo de vãos efetivos, determinação de cargas, e procedimentos para dimensionar a espessura considerando a verificação do estado limite de deformações excessivas.
Este documento fornece tabelas com as especificações técnicas de barras de aço utilizadas como armadura em concretos armados, incluindo diâmetros, áreas de seção e espaçamentos. A tabela 1 lista os diâmetros disponíveis, suas massas lineares e áreas de seção associadas de acordo com o número de barras. A tabela 2 apresenta a área de aço por metro em função do diâmetro e do espaçamento entre as barras.
Dimensionamento de ligações em estruturas metálicasTimóteo Rocha
O documento discute dimensionamento de elementos de ligação em estruturas metálicas de acordo com a especificação AISC. Aborda conceitos como área bruta, área líquida e seção Whitmore para determinação da resistência, além de tratar de elementos sujeitos a esforços combinados e apresentar exemplos de aplicação dos conceitos.
PROJETO DE PONTE EM LAJE EXECUTADA COM VIGAS PRÉ-MOLDADAS.pdfHallyson Moreira
Este documento apresenta um projeto de ponte em laje executada com vigas pré-moldadas justapostas. O objetivo é determinar a faixa de vãos admissíveis para uma família de vigas pré-moldadas que podem ser utilizadas para compor a superestrutura de pontes rodoviárias entre 5 a 20 metros. A metodologia inclui escolher seções de vigas T invertido, modelar a ponte no CSiBridge, e analisar os estados limites de serviço e último para diferentes arranjos de armadura.
1. O documento apresenta parâmetros de projeto para alvenaria estrutural com blocos de concreto, visando disponibilizar melhores práticas para projetistas.
2. Foi realizado um levantamento junto a projetistas experientes sobre detalhes construtivos utilizados, que subsidiaram a elaboração do manual.
3. O manual aborda aspectos estruturais, como resistência mecânica, dimensionamento, detalhamento e controle da qualidade da alvenaria.
Este documento apresenta o programa de disciplina Análise Estrutural II, ministrada no Departamento de Engenharia Civil da Universidade Federal de Santa Catarina. O documento introduz conceitos fundamentais sobre estruturas hiperestáticas lineares e os principais métodos para análise de tais estruturas: Método das Forças, Método dos Deslocamentos e Processo de Cross. Exemplos ilustrativos são apresentados ao longo do documento para cada um dos métodos.
O documento discute a criação e configuração de textos e cotas no AutoCAD, incluindo como criar estilos de texto e cotas para padronizar a aparência. É explicado como definir fontes, tamanhos e outras propriedades para textos e dimensões.
O documento discute o dimensionamento de vigas de concreto armado. Apresenta tabelas para calcular a área de aço necessária baseado no momento fletor, tipo de aço e concreto. Explica como calcular vigas simplesmente armadas, duplamente armadas e em T. Fornece exemplos numéricos para ilustrar o processo de cálculo.
O documento discute o uso do software AutoCAD Civil 3D para projetos de rede de esgoto, apresentando suas principais ferramentas. Ele destaca a importância de configurar corretamente o template, as famílias de materiais e as regras antes de iniciar o projeto da rede, e explica os conceitos básicos de pipe network, pipes, structures e part list. Também aborda a criação e concepção da rede no Civil 3D, incluindo a inserção de dados, uso de ferramentas de layout, aplicação de regras e labels.
Este documento apresenta os conceitos de geometria, cargas e modelos de análise estrutural utilizados no projeto de reservatórios de concreto. São descritos os tipos de apoios para reservatórios elevados, enterrados e piscinas, assim como as definições de comprimentos, espessuras e aberturas. Também são explicadas as cargas consideradas nestes projetos, como peso próprio, sobrecarga, peso da água e empuxo. Por fim, são apresentados os três modelos de análise estrutural possíveis e os
1. O documento descreve o método de cálculo de esforços solicitantes em vigas, incluindo a determinação de momentos fletores, forças cortantes e momentos de torção.
2. É detalhado o dimensionamento e detalhamento estrutural das vigas quanto ao cisalhamento, flexão e torção, considerando diferentes tipos de cargas aplicadas.
3. O software CAD/Vigas é capaz de realizar análises estruturais de vigas contínuas e vinculadas a pilares, determinando os esforços nas
Apostila -curso_software_qi_hidrossanitario_-_completoJean Gabriel
Este documento apresenta um curso sobre projetos de instalações hidráulicas e sanitárias prediais utilizando o software QiBuilder. O curso ensina como utilizar as ferramentas do programa para projetar redes hidráulicas e sanitárias em edificações, incluindo a importação de arquiteturas, lançamento de colunas e tubulações, e dimensionamento dos sistemas.
A motobomba BC-98 é a primeira motobomba centrífuga brasileira a receber o selo PROCEL de menor consumo de energia. Ela possui aplicações gerais em residências, fontes e cascatas. Fornece detalhes técnicos sobre o produto como bocais roscados BSP, caracol de ferro fundido, rotor de Noryl com fibra de vidro e selo mecânico de aço inox.
1) O documento discute tipos de fundações profundas chamadas estacas, incluindo características, classificação e tipos de materiais usados como madeira, aço e concreto.
2) Detalha quando estacas devem ser usadas, incluindo para transmitir cargas através de solos fracos ou água até uma camada resistente, ou para compactar solos arenosos.
3) Explica classificação de estacas como de ponta, atrito ou mista, e métodos de instalação como cravação, escava
This document provides information about steel reinforcement and associated concrete products available from BRC, the UK's largest supplier. It includes details on cut and bent reinforcement bars in various sizes, as well as prefabricated reinforcement solutions. Product categories covered include bar and fabric products, spacers and accessories, slab products, formwork, and weldmesh and gabions. Technical specifications are provided for reinforcement bars, including properties, radius of bending, tolerances, and weight per square meter at different spacings. Contact information is given for BRC sales offices located across the UK.
Este documento fornece uma tabela de equivalência entre os padrões métrico brasileiro (ABNT) e americano (AWG/MCM) para condutores de cobre, mostrando o diâmetro, seção, resistência e corrente máxima para cada bitola. A tabela lista as especificações técnicas de fios e cabos de cobre de acordo com os dois padrões, permitindo a conversão entre eles.
The document is a project report submitted by five students for their diploma in mechanical engineering. It describes the design and development of a model road roller integrated with a bulldozer. The model was developed with components like a chassis, wheels, DC motor, battery, and switch. It includes descriptions of the typical components of a road roller and bulldozer. The report also covers the working, advantages, safety measures, and operating instructions for the integrated machine.
A FRM iniciou suas atividades fabricando mancais e, através de um trabalho sério e dinâmico, ampliou sua linha de produtos para incluir tampas, cartuchos de borracha e rolamentos. A empresa consolidou sua marca no mercado nacional e internacional, exportando para vários países. O catálogo fornece dados técnicos dos produtos standard da FRM para atender as necessidades dos clientes.
O documento fornece informações sobre a Vallourec e suas unidades produtivas no Brasil, descrevendo suas principais atividades e produtos. A Vallourec é líder mundial na fabricação de tubos de aço sem costura e soluções tubulares, presente em mais de 20 países com 50 unidades industriais. No Brasil possui unidades de produção de tubos, florestal, mineração e logística, fornecendo insumos para os setores de energia, petróleo, indústria e construção civil.
Este documento proporciona una descripción detallada del programa VIGAG V4.1b, el cual realiza análisis estático e inestáticamente determinadas de vigas. El programa permite ingresar datos de la viga, condiciones de frontera, cargas, y procesa los datos para generar resultados que incluyen análisis de cortantes, momento flexionante, ángulo de deflexión y deflexión. Los resultados se almacenan en directorios y pueden visualizarse en forma de ecuaciones, diagramas o valores máximos/mínimos.
[1] O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios, ensinando como criar novos edifícios, inserir pilares, vigas, lajes e cargas, além de editar e visualizar resultados.
[2] É explicado como definir dados do edifício e pavimentos, apresentar a interface do modelador estrutural e entender conceitos básicos de operação como barras de ferramentas, captura automática de pontos e comandos de desfazer/refazer.
PROJETO DE PONTE EM LAJE EXECUTADA COM VIGAS PRÉ-MOLDADAS.pdfHallyson Moreira
Este documento apresenta um projeto de ponte em laje executada com vigas pré-moldadas justapostas. O objetivo é determinar a faixa de vãos admissíveis para uma família de vigas pré-moldadas que podem ser utilizadas para compor a superestrutura de pontes rodoviárias entre 5 a 20 metros. A metodologia inclui escolher seções de vigas T invertido, modelar a ponte no CSiBridge, e analisar os estados limites de serviço e último para diferentes arranjos de armadura.
1. O documento apresenta parâmetros de projeto para alvenaria estrutural com blocos de concreto, visando disponibilizar melhores práticas para projetistas.
2. Foi realizado um levantamento junto a projetistas experientes sobre detalhes construtivos utilizados, que subsidiaram a elaboração do manual.
3. O manual aborda aspectos estruturais, como resistência mecânica, dimensionamento, detalhamento e controle da qualidade da alvenaria.
Este documento apresenta o programa de disciplina Análise Estrutural II, ministrada no Departamento de Engenharia Civil da Universidade Federal de Santa Catarina. O documento introduz conceitos fundamentais sobre estruturas hiperestáticas lineares e os principais métodos para análise de tais estruturas: Método das Forças, Método dos Deslocamentos e Processo de Cross. Exemplos ilustrativos são apresentados ao longo do documento para cada um dos métodos.
O documento discute a criação e configuração de textos e cotas no AutoCAD, incluindo como criar estilos de texto e cotas para padronizar a aparência. É explicado como definir fontes, tamanhos e outras propriedades para textos e dimensões.
O documento discute o dimensionamento de vigas de concreto armado. Apresenta tabelas para calcular a área de aço necessária baseado no momento fletor, tipo de aço e concreto. Explica como calcular vigas simplesmente armadas, duplamente armadas e em T. Fornece exemplos numéricos para ilustrar o processo de cálculo.
O documento discute o uso do software AutoCAD Civil 3D para projetos de rede de esgoto, apresentando suas principais ferramentas. Ele destaca a importância de configurar corretamente o template, as famílias de materiais e as regras antes de iniciar o projeto da rede, e explica os conceitos básicos de pipe network, pipes, structures e part list. Também aborda a criação e concepção da rede no Civil 3D, incluindo a inserção de dados, uso de ferramentas de layout, aplicação de regras e labels.
Este documento apresenta os conceitos de geometria, cargas e modelos de análise estrutural utilizados no projeto de reservatórios de concreto. São descritos os tipos de apoios para reservatórios elevados, enterrados e piscinas, assim como as definições de comprimentos, espessuras e aberturas. Também são explicadas as cargas consideradas nestes projetos, como peso próprio, sobrecarga, peso da água e empuxo. Por fim, são apresentados os três modelos de análise estrutural possíveis e os
1. O documento descreve o método de cálculo de esforços solicitantes em vigas, incluindo a determinação de momentos fletores, forças cortantes e momentos de torção.
2. É detalhado o dimensionamento e detalhamento estrutural das vigas quanto ao cisalhamento, flexão e torção, considerando diferentes tipos de cargas aplicadas.
3. O software CAD/Vigas é capaz de realizar análises estruturais de vigas contínuas e vinculadas a pilares, determinando os esforços nas
Apostila -curso_software_qi_hidrossanitario_-_completoJean Gabriel
Este documento apresenta um curso sobre projetos de instalações hidráulicas e sanitárias prediais utilizando o software QiBuilder. O curso ensina como utilizar as ferramentas do programa para projetar redes hidráulicas e sanitárias em edificações, incluindo a importação de arquiteturas, lançamento de colunas e tubulações, e dimensionamento dos sistemas.
A motobomba BC-98 é a primeira motobomba centrífuga brasileira a receber o selo PROCEL de menor consumo de energia. Ela possui aplicações gerais em residências, fontes e cascatas. Fornece detalhes técnicos sobre o produto como bocais roscados BSP, caracol de ferro fundido, rotor de Noryl com fibra de vidro e selo mecânico de aço inox.
1) O documento discute tipos de fundações profundas chamadas estacas, incluindo características, classificação e tipos de materiais usados como madeira, aço e concreto.
2) Detalha quando estacas devem ser usadas, incluindo para transmitir cargas através de solos fracos ou água até uma camada resistente, ou para compactar solos arenosos.
3) Explica classificação de estacas como de ponta, atrito ou mista, e métodos de instalação como cravação, escava
This document provides information about steel reinforcement and associated concrete products available from BRC, the UK's largest supplier. It includes details on cut and bent reinforcement bars in various sizes, as well as prefabricated reinforcement solutions. Product categories covered include bar and fabric products, spacers and accessories, slab products, formwork, and weldmesh and gabions. Technical specifications are provided for reinforcement bars, including properties, radius of bending, tolerances, and weight per square meter at different spacings. Contact information is given for BRC sales offices located across the UK.
Este documento fornece uma tabela de equivalência entre os padrões métrico brasileiro (ABNT) e americano (AWG/MCM) para condutores de cobre, mostrando o diâmetro, seção, resistência e corrente máxima para cada bitola. A tabela lista as especificações técnicas de fios e cabos de cobre de acordo com os dois padrões, permitindo a conversão entre eles.
The document is a project report submitted by five students for their diploma in mechanical engineering. It describes the design and development of a model road roller integrated with a bulldozer. The model was developed with components like a chassis, wheels, DC motor, battery, and switch. It includes descriptions of the typical components of a road roller and bulldozer. The report also covers the working, advantages, safety measures, and operating instructions for the integrated machine.
A FRM iniciou suas atividades fabricando mancais e, através de um trabalho sério e dinâmico, ampliou sua linha de produtos para incluir tampas, cartuchos de borracha e rolamentos. A empresa consolidou sua marca no mercado nacional e internacional, exportando para vários países. O catálogo fornece dados técnicos dos produtos standard da FRM para atender as necessidades dos clientes.
O documento fornece informações sobre a Vallourec e suas unidades produtivas no Brasil, descrevendo suas principais atividades e produtos. A Vallourec é líder mundial na fabricação de tubos de aço sem costura e soluções tubulares, presente em mais de 20 países com 50 unidades industriais. No Brasil possui unidades de produção de tubos, florestal, mineração e logística, fornecendo insumos para os setores de energia, petróleo, indústria e construção civil.
Este documento proporciona una descripción detallada del programa VIGAG V4.1b, el cual realiza análisis estático e inestáticamente determinadas de vigas. El programa permite ingresar datos de la viga, condiciones de frontera, cargas, y procesa los datos para generar resultados que incluyen análisis de cortantes, momento flexionante, ángulo de deflexión y deflexión. Los resultados se almacenan en directorios y pueden visualizarse en forma de ecuaciones, diagramas o valores máximos/mínimos.
[1] O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios, ensinando como criar novos edifícios, inserir pilares, vigas, lajes e cargas, além de editar e visualizar resultados.
[2] É explicado como definir dados do edifício e pavimentos, apresentar a interface do modelador estrutural e entender conceitos básicos de operação como barras de ferramentas, captura automática de pontos e comandos de desfazer/refazer.
O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios. Ele explica como criar um novo edifício e pavimento no software, apresenta a interface do modelador estrutural e conceitos básicos de operação como barras de ferramentas, captura automática de pontos e comandos de desfazer/refazer. Também mostra como inserir elementos estruturais como pilares, vigas e lajes, além de explicar funções como edição de dados, visualização em
1. O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios.
2. Instruções sobre como criar um novo edifício no software, definir pavimentos, iniciar o modelador estrutural e entender conceitos básicos de operação como barras de ferramentas, lógica de comandos e atalhos de teclas.
3. Também fornece exemplos passo a passo de como inserir elementos estruturais como pilares, vigas e lajes no modelador.
Este documento fornece um resumo dos principais recursos e funcionalidades do Editor Rápido de Armaduras do CAD/Vigas:
1) Permite editar vigas processadas pelo CAD/Vigas, alterando disposição, quantidades, bitolas e comprimentos de ferros de flexão, estribos, armadura lateral e grampos.
2) Inclui ferramentas de cálculo para dimensionar armaduras de acordo com valores de momento fletor ou cisalhamento.
3) Possibilita visualizar diagramas de momento fletor e
Este documento apresenta um exemplo de cálculo estrutural completo de um edifício utilizando o sistema CAD/TQS. Ele inclui a modelagem estrutural, análise, dimensionamento, detalhamento e geração de desenhos desde a fundação até a cobertura. O manual fornece instruções passo a passo para utilizar as principais funções do sistema CAD/TQS para projetar estruturas de concreto armado de forma segura, eficiente e produtiva.
1. Os sistemas CAD/TQS são um conjunto de ferramentas para cálculo, dimensionamento, detalhamento e desenho de estruturas de concreto armado e protendido.
2. O CAD/Formas é o sistema responsável pela entrada de informações geométricas e de carregamentos, bem como pela distribuição de informações para projeto de lajes, vigas, pilares e fundações.
3. Os sistemas processam sempre um lote de informações por vez, onde um lote significa a planta de formas de um pavimento no CAD/Formas,
O documento descreve o sistema de Lajes Mistas Nervuradas da empresa Tuper, incluindo os benefícios, materiais, processo de instalação e aplicações. O sistema utiliza vigotas metálicas galvanizadas com enchimento leve entre elas para formar lajes que permitem grandes vãos com menor consumo de aço e concreto.
O documento fornece instruções sobre a instalação e configuração do software STG para projeto de lajes de concreto armado. Explica que o software deve ser instalado no computador e configurado com parâmetros padrão como resistência do concreto e dimensões das vigas. Também mostra como calcular a primeira laje, inserindo dados como dimensões, cargas e recebendo os resultados do projeto estrutural e da armadura necessária.
O documento descreve o funcionamento do software CAD/Lajes, com ênfase nos seguintes pontos: 1) cálculo de lajes por processo simplificado, grelha ou elementos finitos; 2) geração automática de desenhos de esforços e armaduras para lajes retangulares usando processo simplificado; 3) edição de armaduras usando o editor de esforços e armaduras.
Este documento apresenta um resumo sobre elementos estruturais inclinados e escadas no sistema CAD/TQS. São descritos os procedimentos para lançamento de elementos inclinados, como vigas, lajes, rampas e escadas, utilizando pisos auxiliares e o modelador estrutural. Além disso, são apresentados os modelos de análise gerados pelo sistema, como pórticos e grelhas espaciais, e exemplos de dimensionamento, detalhamento e desenho de escadas.
1. O documento apresenta os critérios de projeto para vigas projetadas pelo software CAD/Vigas.
2. São definidos parâmetros para concreto, aço, esforços, flechas, dimensões de vigas e armaduras.
3. Critérios detalhados para flexão, cisalhamento, armadura lateral, porta-estribos e representação gráfica são apresentados.
O documento fornece instruções sobre como utilizar o manual de projeto de lajes treliçadas do sistema CAD/TQS. Ele explica que o objetivo do manual é demonstrar passo a passo todo o fluxo de trabalho do sistema, desde a definição dos dados de entrada até a geração dos desenhos finais, devendo ser lido de forma sequencial. Também recomenda realizar o teste de instalação para verificar a correta instalação dos programas e familiarizar-se com o ambiente de trabalho.
O documento apresenta um manual de exemplos passo a passo para o uso do software CAD/TQS. O Exemplo 1 descreve como modelar uma estrutura simples de 2 andares com um pavimento fundação, um pavimento tipo com 2 pisos repetidos e um pavimento de cobertura. As etapas incluem definir o edifício, inserir o desenho de arquitetura, pré-dimensionar a estrutura, inserir pilares, vigas e lajes, inserir cargas adicionais, copiar dados para outros pavimentos, ger
Este documento fornece orientações para o planejamento escolar de 2014, incluindo sugestões para a organização dos dias de planejamento, assuntos a serem tratados como projetos institucionais e didáticos, elaboração de planos anuais e bimestrais de ensino por disciplina, e referências sobre o currículo de matemática.
1) O documento apresenta um manual de comandos e funções do sistema CAD/Pilar, que é utilizado para projetar pilares de concreto armado.
2) O CAD/Pilar permite a digitação de dados de pilares, cálculo de esforços, dimensionamento de pilares e armaduras, geração de desenhos e listagens.
3) O manual descreve em detalhes cada etapa do processo de projeto de pilares utilizando o CAD/Pilar, incluindo a operação geral do sistema, menus, comandos e funções disponíveis.
Este manual fornece instruções sobre como operar o sistema CAD/Fundações, incluindo como editar dados, processar projetos e visualizar resultados. O sistema permite projetar sapatas e blocos de concreto através de etapas como digitação de dados, pré-dimensionamento, dimensionamento, detalhamento e emissão de desenhos e listagens.
Este documento descreve o manual de edição gráfica de desenhos de formas do software CAD/Formas. Ele contém informações sobre como acionar o editor gráfico de desenhos de formas, a tela do editor e seus menus, e explica como criar e editar elementos de plantas arquitetônicas como paredes, portas e janelas.
Este documento fornece um resumo dos principais comandos e funções do sistema CAD/AGC & DP. Descreve como chamar o sistema, navegar na árvore de edifícios, visualizar esquemas de planta e desenhos de armação, e editar parâmetros.
Este documento apresenta um manual de comandos e funções do sistema CAD/Formas. Ele descreve a operação geral do sistema, incluindo como chamar o sistema, navegar na árvore de edifícios, visualizar esquemas de planta e desenhos selecionados. Também explica os principais menus e comandos disponíveis no CAD/Formas.
O documento descreve as tecnologias CAD (Projeto Assistido por Computador), CAM (Manufatura Assistida por Computador) e CAE (Engenharia Assistida por Computador), explicando que elas utilizam ferramentas computacionais para projetar, planejar processos de fabricação e produzir produtos de forma competitiva. Também define cada uma delas e apresenta breves históricos.
Introdução e Novidades. Resumo das novidades entre 2014 e 2015.
Melhoras em DICOM, DicomRT, DicomRT-Struct, segmentação, bugs detetados e corrigidos, novo modelos matemáticos, novidade em registro e fusão de imagens.
CAT3D is a Radiotherapy TPS manufactured by MEVIS, with support to 3D-CRT, IMRT, image registration and fusion.
Este documento apresenta os critérios de projeto, desenho e entrada gráfica que podem ser editados no software CAD/Formas para controlar cálculos estruturais, dimensionamento, detalhamento e representação gráfica de projetos. Os critérios abrangem geometria, cargas, vigas, pilares, lajes, lajes treliçadas e verificações.
O documento descreve um software CAD/CAM para programação de máquinas de corte e puncionamento. O software fornece aproveitamento automático, programação para diferentes tecnologias, interface intuitiva e integração com sistemas CAD e ERP para reduzir tempo, custos e aumentar produtividade.
O FRAMECAD® Structure é um software de engenharia auxiliada por computador para projetos de estruturas de aço detalhados. Ele permite projetar, analisar engenharia e gerar relatórios em tempo real, além de exportar projetos para o FRAMECAD® Detailer. Compatível com o AutoCAD 2013, o software oferece opções métricas e imperiais.
1) O documento apresenta instruções sobre importação de arquivos, análise de moldes, separação de cavidades e modelagem de componentes de porta-molde no SolidWorks.
2) São descritos exercícios para importação de arquivos STEP, análise de defeitos em geometrias importadas, criação de cavidades e gavetas, fechamento de furos e modelagem de componentes de porta-molde.
3) O texto fornece detalhes sobre ferramentas do SolidWorks úteis para correção de geometrias
1) O documento apresenta vários exercícios e tutoriais sobre modelagem de moldes e matrizes no SolidWorks, incluindo importação de arquivos, análise de rebaixo, separação de cavidades, modelagem de componentes de moldes.
2) É apresentada a biblioteca de componentes de moldes do SolidWorks com exemplos de configurações de porta-moldes.
3) Há explicações detalhadas sobre comandos úteis para fechamento de superfícies em geometrias importadas com defeitos, como Loft, Superfície Plana
[1] O documento descreve um exemplo passo a passo para projetar uma estrutura de alvenaria utilizando o software CAD/Alvest. [2] O exemplo será dividido em seis fases, começando pela definição de dados do edifício e configuração de critérios, desenho da planta arquitetônica, edição do desenho de alvenaria, processamento do cálculo, visualização de listagens e desenhos. [3] A estrutura modelo consiste em um edifício de quatro pavimentos do tipo estrutural com três lances de paredes
[1] O documento descreve um exemplo passo a passo para projetar uma estrutura de alvenaria utilizando o software CAD/Alvest. [2] O exemplo será dividido em seis fases, começando pela definição de dados do edifício e configuração de critérios, desenho da planta arquitetônica, edição do desenho de alvenaria, processamento do cálculo, visualização de listagens e desenhos. [3] A estrutura modelo consiste em um edifício de quatro pavimentos do tipo com três lances de paredes de alven
Curso de drenagem no auto cad civil 3d v1margolini
Este documento apresenta um curso sobre drenagem no AutoCAD Civil 3D 2016. Ele ensina como:
1. Calcular bueiros de galeria usando o AutoCAD Civil 3D e o Storm and Sanitary Analysis (SSA). Isso inclui criar o projeto no Civil 3D, modelar o bueiro e bacia, e exportar para análise no SSA.
2. Criar uma rede coletora de drenagem (pipe network) no Civil 3D, editar cotas, associar bacias, e exportar para análise no SSA.
3.
O documento fornece instruções sobre a instalação e uso do software SANCAD para projeto e dimensionamento de redes coletoras de esgoto. Ele explica como configurar o ambiente do AutoCAD para uso com o SANCAD, lançar a rede coletora no AutoCAD usando o SANCAD e numerar os coletores.
O documento fornece uma introdução abrangente ao software de CAD AutoCAD, cobrindo tópicos como: 1) O que é o AutoCAD e como ele pode ser usado para modelar projetos; 2) As vantagens e recursos do AutoCAD, incluindo renderização 3D e importação/exportação de arquivos; 3) Configuração básica e primeiros passos com o AutoCAD.
1. Este documento apresenta um curso prático do AutoCAD 2004, com 60 tópicos que vão desde comandos básicos até exercícios em 3D. 2. Inclui explicações sobre os principais conceitos do CAD, comandos, ferramentas e funcionalidades do AutoCAD. 3. Fornece um índice detalhado dos tópicos abordados para servir como guia para o usuário durante o curso.
1. O documento descreve o módulo de placas do software TQS para análise de estruturas de placas discretizadas por elementos finitos.
2. São apresentados os principais recursos do módulo, incluindo visualização de resultados numéricos e gráficos, além de detalhes sobre a interface gráfica e operação.
3. Os resultados são expressos em unidades de comprimento, força e ângulo, considerando diferentes sistemas de referência para barras, elementos de placa e apoios.
QGIS 2.18: Delimitação de Bacias Hidrográficas com o TauDEMJorge Santos
1. O documento fornece instruções passo-a-passo para delimitar bacias hidrográficas no software QGIS usando a ferramenta TauDEM. Inicialmente descreve como preparar os dados e realizar processos básicos no MDE.
2. Em seguida, detalha cada um dos algoritmos do TauDEM necessários para a delimitação: remover depressões no MDE, calcular direções de fluxo, área de contribuição e rede de drenagem.
3. Por fim, explica como criar e editar um shapefile de ponto para definir
O documento descreve os principais conceitos por trás do sistema CAD/TQS, incluindo a segurança e qualidade dos projetos, produtividade no processo de projeto, e diferentes modelos estruturais suportados. O foco é fornecer ao engenheiro ferramentas para projetar estruturas de concreto armado e protendido de forma eficiente e em conformidade com padrões de engenharia.
1. O documento descreve os processos e configurações necessárias para a edição de plantas e plotagem de desenhos no sistema CAD/TQS.
2. As seções abordam tópicos como tabelas de plotagem, níveis de desenho, formatos de plantas, editor de plantas, geração de tabelas de ferros, plotagem em diferentes dispositivos e conversão de formatos de arquivo.
3. O manual fornece instruções passo a passo para a configuração correta do driver de plotter, edição de plantas, geração de
1. O documento discute os conceitos básicos de desenho técnico em CAD, incluindo o que é um desenho, unidades e escala, entrada de comandos, criação de elementos geométricos e hachura.
2. É apresentado um guia completo sobre as operações e ferramentas do software CAD/TQS Editor de Aplicações Gráficas, com detalhes sobre edição de desenhos, coordenadas, menus, barras de ferramentas e janelas.
3. O documento estrutura a introdução ao software em 7 capítulos
1. O documento apresenta os procedimentos para modelagem e análise estrutural de edificações de pequeno porte utilizando o software CAD/TQS. 2. Inclui informações sobre a responsabilidade do engenheiro, características de elementos estruturais como lajes, vigas, pilares e fundações. 3. Também descreve os passos para criação do modelo geométrico e estrutural no software, análise estrutural, dimensionamento, detalhamento e geração de plantas.
Este documento apresenta três exemplos de processamento de projetos de fundações no sistema SISEs. O primeiro exemplo mostra a inserção de sapatas isoladas em um edifício sem elementos de fundação definidos. O segundo exemplo demonstra o processamento de um edifício com sapatas. E o terceiro exemplo trata do processamento de um edifício com blocos e estacas.
O documento discute a interação entre a estrutura de um edifício e o solo, apresentando: 1) os efeitos da rigidez da estrutura e do material de construção no comportamento do solo; 2) a influência do número de pavimentos e do sistema estrutural na rigidez do edifício; 3) como o processo construtivo afeta a uniformização dos recalques ao longo da construção.
1. O documento apresenta o Sistema de Interação Solo-Estrutura (SISEs) que auxilia engenheiros na elaboração de projetos de fundações e estruturas.
2. O SISEs determina esforços solicitantes e recalques nos elementos de fundação e estrutura com maior precisão, considerando o efeito do solo.
3. O manual descreve conceitos, operação, integração com projeto estrutural, elementos de fundação tratados, entrada e análise de dados esperada para o usuário.
Este documento fornece instruções sobre a operação do software Pórtico-TQS para geração e processamento de modelos de pórticos espaciais. Ele descreve os menus, ferramentas, modelos estruturais, critérios de análise e relatórios produzidos.
O documento descreve:
1) Os modelos de consideração de cargas verticais em pilares, incluindo viga contínua e excentricidades geométricas.
2) Os métodos de distribuição de momentos fletores externos nos pilares, como acumulação, propagação e misto.
3) O tratamento de cargas verticais no CAD/Pilar e esforços devido a cargas horizontais calculados por métodos diretos ou simplificados.
4) Os aspectos de flambagem e efeitos de segunda ordem considerados pelo CAD/Pilar
O CAD/Pilar permite editar a geometria e armaduras de pilares dimensionados, verificar seções sob novos carregamentos, e gerar curvas de iteração; ele fornece ferramentas para alterar detalhes de ferros longitudinais e transversais, recalcular seções, e gerar relatórios e desenhos atualizados.
1. O documento apresenta os critérios de projeto para dimensionamento de pilares utilizando o software CAD/Pilar. 2. Inclui seções sobre identificação do projeto, dimensionamento de seções retangulares e qualquer forma, cálculo de esforços, seleção e disposição de armaduras longitudinais e transversais. 3. Detalha procedimentos para cálculo de excentricidades, momentos de segunda ordem, combinação de cargas, entre outros parâmetros necessários para o dimensionamento estrutural de pilares.
1. O documento apresenta o manual de edição de dados do programa CAD/Pilar, descrevendo suas principais funcionalidades e procedimentos para digitação de dados de pilares.
2. São apresentadas as janelas de edição de dados, controles de visualização, dados gerais de projeto, dados de pilares, editor gráfico de seções e integração com pórtico espacial.
3. O documento fornece detalhes sobre como utilizar os menus, barras de ferramentas e janelas para inserir, alterar e visualizar dados de pilares
1. O documento apresenta o manual de operação do software TQS Steel® para análise de perfis metálicos em estruturas de concreto armado, protendido, pré-moldados e alvenaria estrutural.
2. É descrito o processo de instalação do software, a interface do programa e as principais funcionalidades para inserção, análise, dimensionamento e verificação de perfis metálicos importados de modelos CAD/TQS®.
3. Também são explicados os procedimentos de cálculo e verificação de perfis laminados, soldados
Este documento descreve os princípios teóricos e os métodos utilizados pelo software CAD/Lajes para o cálculo, dimensionamento e detalhamento de lajes retangulares. Apresenta um modelo simplificado para lajes de formato qualquer e detalha os processos elásticos e plásticos de cálculo de esforços, considerando diferentes tipos de vinculações e geometrias de apoio das lajes. Também aborda o cálculo de flechas, a determinação da espessura mínima, o detalhamento da armadura e os
1. O documento apresenta um manual para o uso de um editor de esforços e armaduras em lajes.
2. O editor permite definir critérios de projeto, transferir diagramas de esforços, inicializar faixas de distribuição, visualizar diagramas e curvas de isovalores, editar faixas de distribuição e gerar armaduras.
3. As funcionalidades incluem cálculo de seções, edição de faixas, geração de faixas de base e complementar e notas sobre homogeneização de faixas.
1. Este documento apresenta os critérios de projeto utilizados pelo sistema CAD/Lajes para o cálculo e detalhamento de lajes de concreto armado pelo processo simplificado ou grelha/elementos finitos.
2. Os critérios de projeto podem ser alterados pelo usuário e são armazenados em arquivos com a extensão .INL na pasta do projeto. Isto permite que cada projetista customize os parâmetros de acordo com suas preferências ou necessidades de cada projeto.
3. Os principais tópicos abordados incluem
- Manual de utilização do software CAD/TQS PREO® para projeto estrutural de edifícios pré-moldados
- Apresenta definições, convenções geométricas e procedimentos para modelagem de elementos pré-moldados considerando etapas construtivas
- Inclui informações sobre biblioteca de seções, modelagem de análise, dimensionamento automático de vigas, pilares, consolos e lajes
Se você possui smartphone há mais de 10 anos, talvez não tenha percebido que, no início da onda da
instalação de aplicativos para celulares, quando era instalado um novo aplicativo, ele não perguntava se
podia ter acesso às suas fotos, e-mails, lista de contatos, localização, informações de outros aplicativos
instalados, etc. Isso não significa que agora todos pedem autorização de tudo, mas percebe-se que os
próprios sistemas operacionais (atualmente conhecidos como Android da Google ou IOS da Apple) têm
aumentado a camada de segurança quando algum aplicativo tenta acessar os seus dados, abrindo uma
janela e solicitando sua autorização.
CASTRO, Sílvio. Tecnologia. Formação Sociocultural e Ética II. Unicesumar: Maringá, 2024.
Considerando o exposto, analise as asserções a seguir e assinale a que descreve corretamente.
ALTERNATIVAS
I, apenas.
I e III, apenas.
II e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...Consultoria Acadêmica
“O processo de inovação envolve a geração de ideias para desenvolver projetos que podem ser testados e implementados na empresa, nesse sentido, uma empresa pode escolher entre inovação aberta ou inovação fechada” (Carvalho, 2024, p.17).
CARVALHO, Maria Fernanda Francelin. Estudo contemporâneo e transversal: indústria e transformação digital. Florianópolis, SC: Arqué, 2024.
Com base no exposto e nos conteúdos estudados na disciplina, analise as afirmativas a seguir:
I - A inovação aberta envolve a colaboração com outras empresas ou parceiros externos para impulsionar ainovação.
II – A inovação aberta é o modelo tradicional, em que a empresa conduz todo o processo internamente,desde pesquisa e desenvolvimento até a comercialização do produto.
III – A inovação fechada é realizada inteiramente com recursos internos da empresa, garantindo o sigilo dasinformações e conhecimento exclusivo para uso interno.
IV – O processo que envolve a colaboração com profissionais de outras empresas, reunindo diversasperspectivas e conhecimentos, trata-se de inovação fechada.
É correto o que se afirma em:
ALTERNATIVAS
I e II, apenas.
I e III, apenas.
I, III e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...Consultoria Acadêmica
Os termos "sustentabilidade" e "desenvolvimento sustentável" só ganharam repercussão mundial com a realização da Conferência das Nações Unidas sobre o Meio Ambiente e o Desenvolvimento (CNUMAD), conhecida como Rio 92. O encontro reuniu 179 representantes de países e estabeleceu de vez a pauta ambiental no cenário mundial. Outra mudança de paradigma foi a responsabilidade que os países desenvolvidos têm para um planeta mais sustentável, como planos de redução da emissão de poluentes e investimento de recursos para que os países pobres degradem menos. Atualmente, os termos
"sustentabilidade" e "desenvolvimento sustentável" fazem parte da agenda e do compromisso de todos os países e organizações que pensam no futuro e estão preocupados com a preservação da vida dos seres vivos.
Elaborado pelo professor, 2023.
Diante do contexto apresentado, assinale a alternativa correta sobre a definição de desenvolvimento sustentável:
ALTERNATIVAS
Desenvolvimento sustentável é o desenvolvimento que não esgota os recursos para o futuro.
Desenvolvimento sustantável é o desenvolvimento que supre as necessidades momentâneas das pessoas.
Desenvolvimento sustentável é o desenvolvimento incapaz de garantir o atendimento das necessidades da geração futura.
Desenvolvimento sustentável é um modelo de desenvolvimento econômico, social e político que esteja contraposto ao meio ambiente.
Desenvolvimento sustentável é o desenvolvimento capaz de suprir as necessidades da geração anterior, comprometendo a capacidade de atender às necessidades das futuras gerações.
Entre em contato conosco
54 99956-3050
Proteco Q60A
Placa de controlo Proteco Q60A para motor de Braços / Batente
A Proteco Q60A é uma avançada placa de controlo projetada para portões com 1 ou 2 folhas de batente. Com uma programação intuitiva via display, esta central oferece uma gama abrangente de funcionalidades para garantir o desempenho ideal do seu portão.
Compatível com vários motores
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Vigas 01-comandos e funções
1. CAD/Vigas
Manual de Comandos e Funções

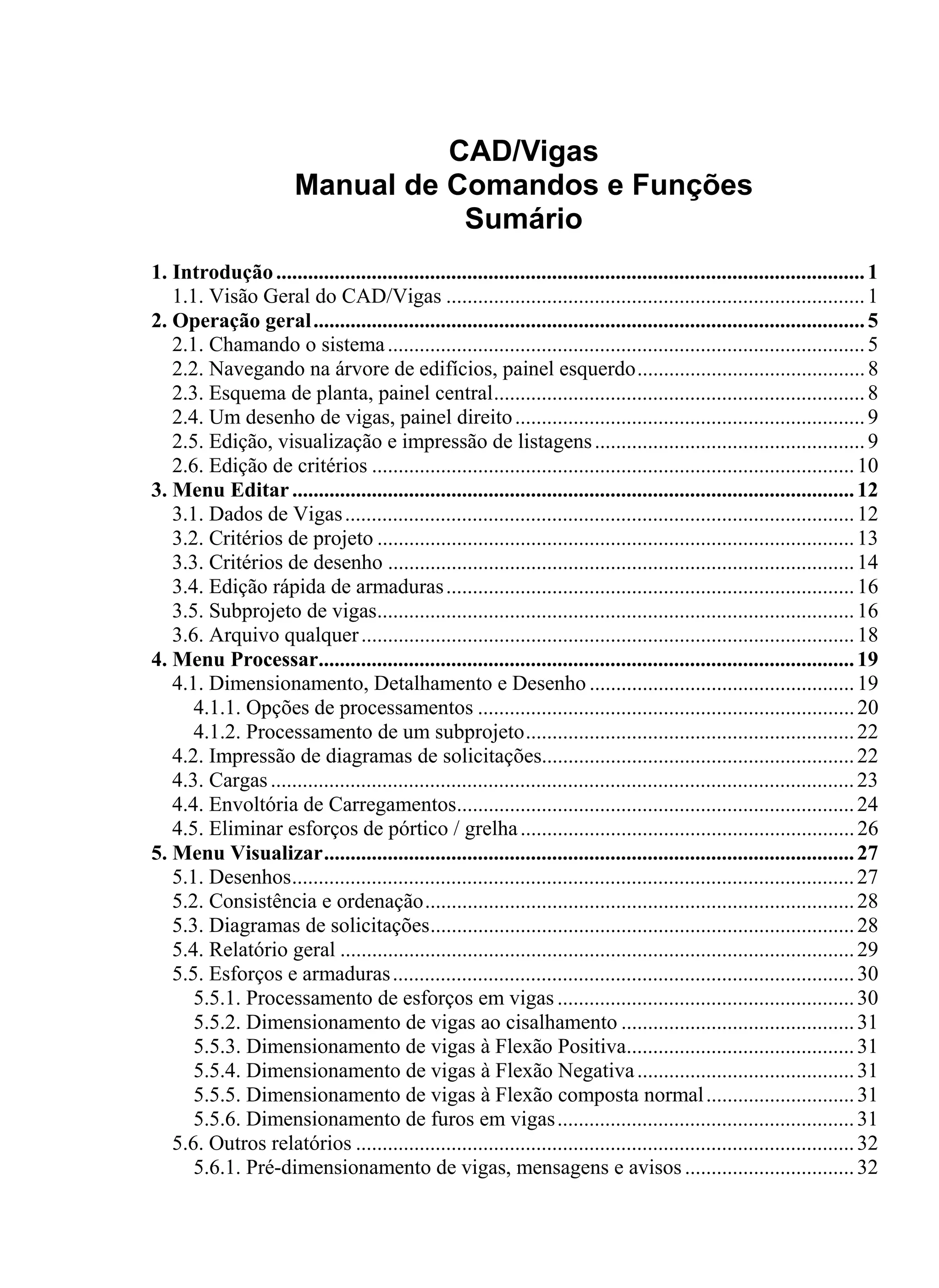

Sumário
1. Introdução...............................................................................................................1
1.1. Visão Geral do CAD/Vigas ...............................................................................1
2. Operação geral........................................................................................................5
2.1. Chamando o sistema..........................................................................................5
2.2. Navegando na árvore de edifícios, painel esquerdo...........................................8
2.3. Esquema de planta, painel central......................................................................8
2.4. Um desenho de vigas, painel direito..................................................................9
2.5. Edição, visualização e impressão de listagens...................................................9
2.6. Edição de critérios ...........................................................................................10
3. Menu Editar..........................................................................................................12
3.1. Dados de Vigas................................................................................................12
3.2. Critérios de projeto ..........................................................................................13
3.3. Critérios de desenho ........................................................................................14
3.4. Edição rápida de armaduras.............................................................................16
3.5. Subprojeto de vigas..........................................................................................16
3.6. Arquivo qualquer.............................................................................................18
4. Menu Processar.....................................................................................................19
4.1. Dimensionamento, Detalhamento e Desenho ..................................................19
4.1.1. Opções de processamentos .......................................................................20
4.1.2. Processamento de um subprojeto..............................................................22
4.2. Impressão de diagramas de solicitações...........................................................22
4.3. Cargas..............................................................................................................23
4.4. Envoltória de Carregamentos...........................................................................24
4.5. Eliminar esforços de pórtico / grelha...............................................................26

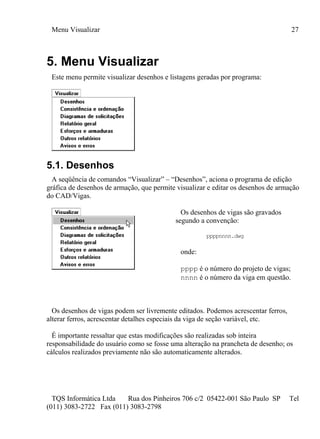

5. Menu Visualizar....................................................................................................27
5.1. Desenhos..........................................................................................................27
5.2. Consistência e ordenação.................................................................................28
5.3. Diagramas de solicitações................................................................................28
5.4. Relatório geral .................................................................................................29
5.5. Esforços e armaduras.......................................................................................30

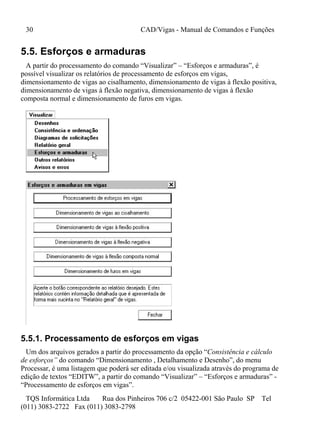

5.5.1. Processamento de esforços em vigas ........................................................30
5.5.2. Dimensionamento de vigas ao cisalhamento ............................................31
5.5.3. Dimensionamento de vigas à Flexão Positiva...........................................31
5.5.4. Dimensionamento de vigas à Flexão Negativa.........................................31
5.5.5. Dimensionamento de vigas à Flexão composta normal............................31
5.5.6. Dimensionamento de furos em vigas........................................................31
5.6. Outros relatórios ..............................................................................................32
5.6.1. Pré-dimensionamento de vigas, mensagens e avisos................................32
2. II CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
5.6.2. Somatória de cargas – reações de apoio....................................................32
5.6.3. Envoltória de solicitações p/vigas com cargas diferentes e mesma geometria
...............................................................................................................................33
3. Introdução 1
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
1. Introdução
Para a elaboração do projeto de vigas através do sistema CAD/Vigas, é necessário a
execução das tarefas de edição de dados, processamento e edição gráfica de desenhos de
armaduras de vigas. Este manual descreve os comandos e as funções do CAD/Vigas,
mostrando como executar estas tarefas, usando um programa chamado Gerenciador.
O gerenciador controla a execução dos demais programas do CAD/Vigas.
O CAD/Vigas e os demais sistemas CAD/TQS, usam um sistema comum de plotagem
em plotter e em impressora, montagem de plantas, configuração de periféricos, extração
de tabela de ferros, e diversos programas utilitários, inclusive os de conversão de
desenhos gerados por outros programas.
1.1. Visão Geral do CAD/Vigas

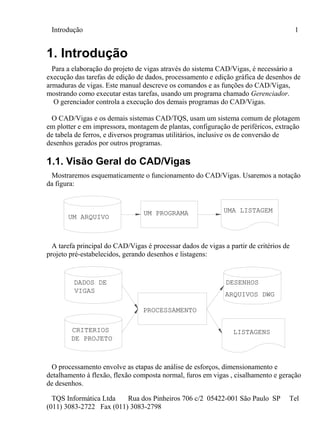

Mostraremos esquematicamente o funcionamento do CAD/Vigas. Usaremos a notação
da figura:
UM ARQUIVO
UM PROGRAMA UMA LISTAGEM
A tarefa principal do CAD/Vigas é processar dados de vigas a partir de critérios de
projeto pré-estabelecidos, gerando desenhos e listagens:
PROCESSAMENTO
DADOS DE
CRITERIOS
DE PROJETO
DESENHOS
ARQUIVOS DWG
LISTAGENS
VIGAS
O processamento envolve as etapas de análise de esforços, dimensionamento e
detalhamento à flexão, flexão composta normal, furos em vigas , cisalhamento e geração
de desenhos.

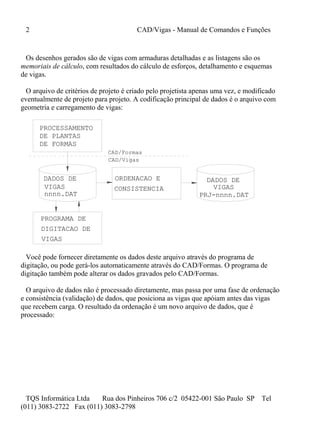

4. 2 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Os desenhos gerados são de vigas com armaduras detalhadas e as listagens são os
memoriais de cálculo, com resultados do cálculo de esforços, detalhamento e esquemas
de vigas.
O arquivo de critérios de projeto é criado pelo projetista apenas uma vez, e modificado
eventualmente de projeto para projeto. A codificação principal de dados é o arquivo com
geometria e carregamento de vigas:
DADOS DE
PROGRAMA DE
DIGITACAO DE
PROCESSAMENTO
DE PLANTAS
DE FORMAS
CAD/Formas
nnnn.DAT
DADOS DE
CAD/Vigas
VIGAS
VIGAS
PRJ-nnnn.DAT
VIGASCONSISTENCIA
ORDENACAO E
Você pode fornecer diretamente os dados deste arquivo através do programa de
digitação, ou pode gerá-los automaticamente através do CAD/Formas. O programa de
digitação também pode alterar os dados gravados pelo CAD/Formas.
O arquivo de dados não é processado diretamente, mas passa por uma fase de ordenação
e consistência (validação) de dados, que posiciona as vigas que apóiam antes das vigas
que recebem carga. O resultado da ordenação é um novo arquivo de dados, que é
processado:

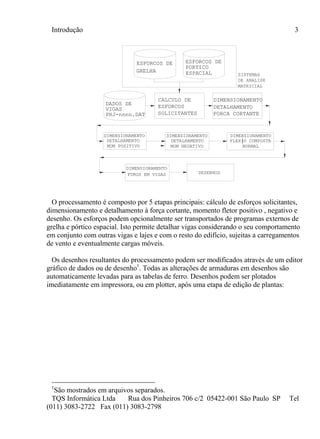

5. Introdução 3
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
ESFORCOS DE
PORTICO
ESPACIAL SISTEMAS
DE ANALISE
MATRICIAL
DADOS DE
PRJ-nnnn.DAT
ESFORCOS DE
GRELHA
CALCULO DE
ESFORCOS
SOLICITANTES
DIMENSIONAMENTO
DETALHAMENTO
FORCA CORTANTE
VIGAS
DIMENSIONAMENTO
DETALHAMENTO
MOM POSITIVO
DIMENSIONAMENTO
DETALHAMENTO
MOM NEGATIVO
DIMENSIONAMENTO
FLEX├O COMPOSTA
NORMAL
DIMENSIONAMENTO
FUROS EM VIGAS DESENHOS
O processamento é composto por 5 etapas principais: cálculo de esforços solicitantes,
dimensionamento e detalhamento à força cortante, momento fletor positivo , negativo e
desenho. Os esforços podem opcionalmente ser transportados de programas externos de
grelha e pórtico espacial. Isto permite detalhar vigas considerando o seu comportamento
em conjunto com outras vigas e lajes e com o resto do edifício, sujeitas a carregamentos
de vento e eventualmente cargas móveis.
Os desenhos resultantes do processamento podem ser modificados através de um editor
gráfico de dados ou de desenho1
. Todas as alterações de armaduras em desenhos são
automaticamente levadas para as tabelas de ferro. Desenhos podem ser plotados
imediatamente em impressora, ou em plotter, após uma etapa de edição de plantas:
1
São mostrados em arquivos separados.

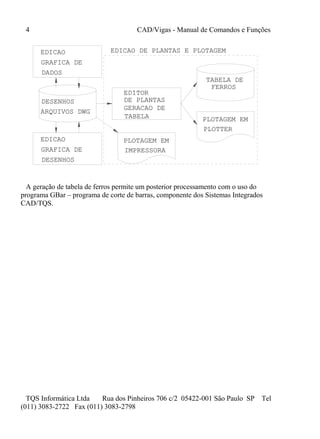

6. 4 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
DESENHOS
ARQUIVOS DWG
EDITOR
DE PLANTAS
GERACAO DE
TABELA
TABELA DE
FERROS
PLOTTER
PLOTAGEM EM
PLOTAGEM EM
IMPRESSORA
EDICAO
GRAFICA DE
EDICAO
DESENHOS
GRAFICA DE
DADOS
EDICAO DE PLANTAS E PLOTAGEM
A geração de tabela de ferros permite um posterior processamento com o uso do
programa GBar – programa de corte de barras, componente dos Sistemas Integrados
CAD/TQS.
7. Operação geral 5
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
2. Operação geral
Um único gerenciador agrega diversos sistemas CAD/TQS, com alguns comandos
comuns e outros específicos a cada sistema. Mostraremos os comandos específicos do
CAD/Vigas. Os principais comandos comuns são mostrados no manual “CAD/TQS –
Manual de Comandos e Funções Gerais”.
2.1. Chamando o sistema
O gerenciador CAD/TQS pode ser chamado através de um ícone na área de
trabalho ou do menu iniciar.

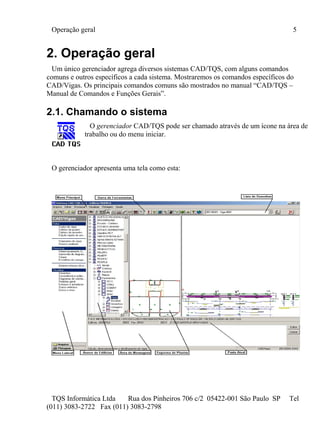

O gerenciador apresenta uma tela como esta:
8. 6 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

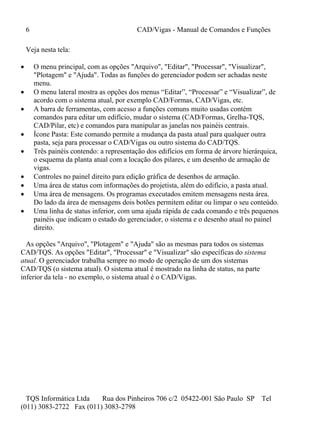

Veja nesta tela:
O menu principal, com as opções "Arquivo", "Editar", "Processar", "Visualizar",
"Plotagem" e "Ajuda". Todas as funções do gerenciador podem ser achadas neste
menu.
O menu lateral mostra as opções dos menus “Editar”, “Processar” e “Visualizar”, de
acordo com o sistema atual, por exemplo CAD/Formas, CAD/Vigas, etc.
A barra de ferramentas, com acesso a funções comuns muito usadas contém
comandos para editar um edifício, mudar o sistema (CAD/Formas, Grelha-TQS,
CAD/Pilar, etc) e comandos para manipular as janelas nos painéis centrais.
Ícone Pasta: Este comando permite a mudança da pasta atual para qualquer outra
pasta, seja para processar o CAD/Vigas ou outro sistema do CAD/TQS.
Três painéis contendo: a representação dos edifícios em forma de árvore hierárquica,
o esquema da planta atual com a locação dos pilares, e um desenho de armação de
vigas.
Controles no painel direito para edição gráfica de desenhos de armação.
Uma área de status com informações do projetista, além do edifício, a pasta atual.
Uma área de mensagens. Os programas executados emitem mensagens nesta área.
Do lado da área de mensagens dois botões permitem editar ou limpar o seu conteúdo.
Uma linha de status inferior, com uma ajuda rápida de cada comando e três pequenos
painéis que indicam o estado do gerenciador, o sistema e o desenho atual no painel
direito.
As opções "Arquivo", "Plotagem" e "Ajuda" são as mesmas para todos os sistemas
CAD/TQS. As opções "Editar", "Processar" e "Visualizar" são específicas do sistema
atual. O gerenciador trabalha sempre no modo de operação de um dos sistemas
CAD/TQS (o sistema atual). O sistema atual é mostrado na linha de status, na parte
inferior da tela - no exemplo, o sistema atual é o CAD/Vigas.

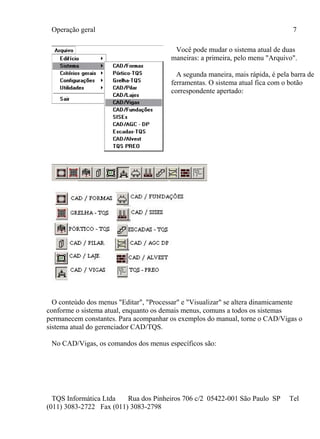

9. Operação geral 7
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Você pode mudar o sistema atual de duas
maneiras: a primeira, pelo menu "Arquivo".
A segunda maneira, mais rápida, é pela barra de
ferramentas. O sistema atual fica com o botão
correspondente apertado:
O conteúdo dos menus "Editar", "Processar" e "Visualizar" se altera dinamicamente
conforme o sistema atual, enquanto os demais menus, comuns a todos os sistemas
permanecem constantes. Para acompanhar os exemplos do manual, torne o CAD/Vigas o
sistema atual do gerenciador CAD/TQS.
No CAD/Vigas, os comandos dos menus específicos são:
10. 8 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

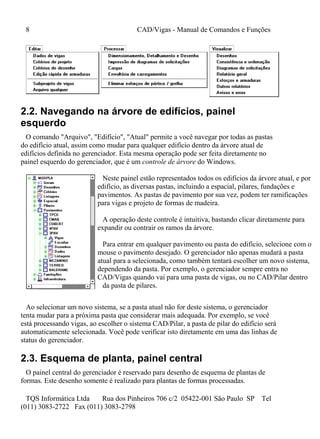

2.2. Navegando na árvore de edifícios, painel
esquerdo
O comando "Arquivo", "Edifício", "Atual" permite a você navegar por todas as pastas
do edifício atual, assim como mudar para qualquer edifício dentro da árvore atual de
edifícios definida no gerenciador. Esta mesma operação pode ser feita diretamente no
painel esquerdo do gerenciador, que é um controle de árvore do Windows.
Neste painel estão representados todos os edifícios da árvore atual, e por
edifício, as diversas pastas, incluindo a espacial, pilares, fundações e
pavimentos. As pastas de pavimento por sua vez, podem ter ramificações
para vigas e projeto de formas de madeira.
A operação deste controle é intuitiva, bastando clicar diretamente para
expandir ou contrair os ramos da árvore.
Para entrar em qualquer pavimento ou pasta do edifício, selecione com o
mouse o pavimento desejado. O gerenciador não apenas mudará a pasta
atual para a selecionada, como também tentará escolher um novo sistema,
dependendo da pasta. Por exemplo, o gerenciador sempre entra no
CAD/Vigas quando vai para uma pasta de vigas, ou no CAD/Pilar dentro
da pasta de pilares.
Ao selecionar um novo sistema, se a pasta atual não for deste sistema, o gerenciador
tenta mudar para a próxima pasta que considerar mais adequada. Por exemplo, se você
está processando vigas, ao escolher o sistema CAD/Pilar, a pasta de pilar do edifício será
automaticamente selecionada. Você pode verificar isto diretamente em uma das linhas de
status do gerenciador.
2.3. Esquema de planta, painel central
O painel central do gerenciador é reservado para desenho de esquema de plantas de
formas. Este desenho somente é realizado para plantas de formas processadas.
11. Operação geral 9
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
O desenho mostrado é visualizado, mas não pode ser diretamente editado. Utilize os
botões de manipulação de janelas da barra de ferramentas para mudar a janela da imagem
visualizada, ou os mesmos aceleradores de teclado padrão de edição gráfica para
mudança de janela, as teclas <F8> e <F11>
2
.
O painel central ganha funções extras quando estamos trabalhando com o CAD/Vigas
ou CAD/Pilar. Quando estamos no CAD/Vigas, clicando-se próximo a uma viga no
painel central faz com que o seu desenho apareça no painel direito; no CAD/Pilar o
mesmo acontece quando clicamos sobre um pilar.
2.4. Um desenho de vigas, painel direito

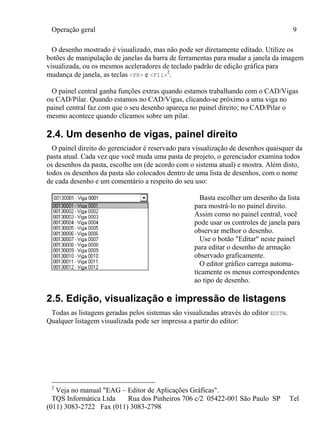

O painel direito do gerenciador é reservado para visualização de desenhos quaisquer da
pasta atual. Cada vez que você muda uma pasta de projeto, o gerenciador examina todos
os desenhos da pasta, escolhe um (de acordo com o sistema atual) e mostra. Além disto,
todos os desenhos da pasta são colocados dentro de uma lista de desenhos, com o nome
de cada desenho e um comentário a respeito do seu uso:
Basta escolher um desenho da lista
para mostrá-lo no painel direito.
Assim como no painel central, você
pode usar os controles de janela para
observar melhor o desenho.
Use o botão "Editar" neste painel
para editar o desenho de armação
observado graficamente.
O editor gráfico carrega automa-
ticamente os menus correspondentes
ao tipo de desenho.
2.5. Edição, visualização e impressão de listagens
Todas as listagens geradas pelos sistemas são visualizadas através do editor EDITW.
Qualquer listagem visualizada pode ser impressa a partir do editor:
2
Veja no manual "EAG – Editor de Aplicações Gráficas".

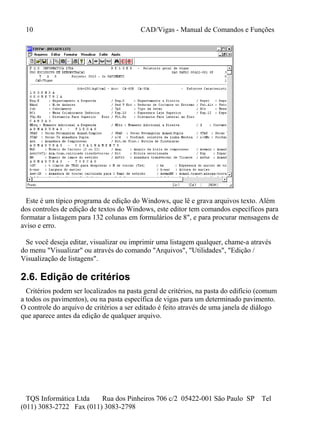

12. 10 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Este é um típico programa de edição do Windows, que lê e grava arquivos texto. Além
dos controles de edição de textos do Windows, este editor tem comandos específicos para
formatar a listagem para 132 colunas em formulários de 8", e para procurar mensagens de
aviso e erro.
Se você deseja editar, visualizar ou imprimir uma listagem qualquer, chame-a através
do menu "Visualizar" ou através do comando "Arquivos", "Utilidades", "Edição /
Visualização de listagens".
2.6. Edição de critérios
Critérios podem ser localizados na pasta geral de critérios, na pasta do edifício (comum
a todos os pavimentos), ou na pasta específica de vigas para um determinado pavimento.
O controle do arquivo de critérios a ser editado é feito através de uma janela de diálogo
que aparece antes da edição de qualquer arquivo.
13. Operação geral 11
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Você pode usar o botão "Inicializar" para copiar o arquivo de critérios mais próximo
sobre o arquivo que deseja inicializar. O botão "Copiar v.DOS" permite copiar o arquivo
de critérios existente na versão 7.0 (DOS), sobrepondo o arquivo da pasta geral de
critérios.
14. 12 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
3. Menu Editar
O menu de edição controla a digitação do arquivo de dados de vigas, a edição do
arquivo de critérios de projeto e do arquivo de critérios de desenho e faz a edição rápida
dos desenhos de armaduras.

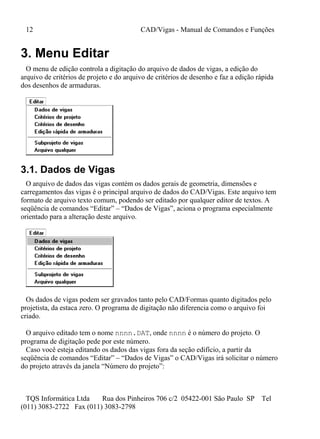

3.1. Dados de Vigas
O arquivo de dados das vigas contém os dados gerais de geometria, dimensões e
carregamentos das vigas é o principal arquivo de dados do CAD/Vigas. Este arquivo tem
formato de arquivo texto comum, podendo ser editado por qualquer editor de textos. A
seqüência de comandos “Editar” – “Dados de Vigas”, aciona o programa especialmente
orientado para a alteração deste arquivo.
Os dados de vigas podem ser gravados tanto pelo CAD/Formas quanto digitados pelo
projetista, da estaca zero. O programa de digitação não diferencia como o arquivo foi
criado.
O arquivo editado tem o nome nnnn.DAT, onde nnnn é o número do projeto. O
programa de digitação pede por este número.
Caso você esteja editando os dados das vigas fora da seção edifício, a partir da
seqüência de comandos “Editar” – “Dados de Vigas” o CAD/Vigas irá solicitar o número
do projeto através da janela “Número do projeto”:

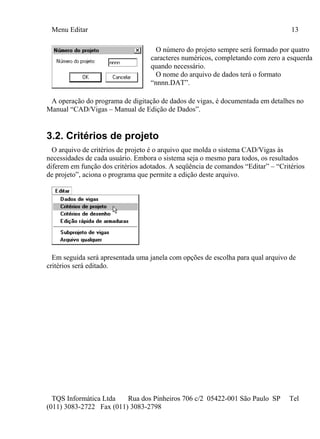

15. Menu Editar 13
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
O número do projeto sempre será formado por quatro
caracteres numéricos, completando com zero a esquerda
quando necessário.
O nome do arquivo de dados terá o formato
“nnnn.DAT”.
A operação do programa de digitação de dados de vigas, é documentada em detalhes no
Manual “CAD/Vigas – Manual de Edição de Dados”.
3.2. Critérios de projeto
O arquivo de critérios de projeto é o arquivo que molda o sistema CAD/Vigas às
necessidades de cada usuário. Embora o sistema seja o mesmo para todos, os resultados
diferem em função dos critérios adotados. A seqüência de comandos “Editar” – “Critérios
de projeto”, aciona o programa que permite a edição deste arquivo.
Em seguida será apresentada uma janela com opções de escolha para qual arquivo de
critérios será editado.

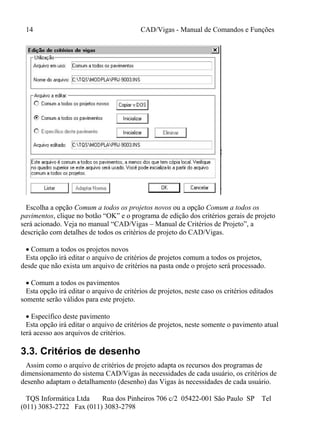

16. 14 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Escolha a opção Comum a todos os projetos novos ou a opção Comum a todos os
pavimentos, clique no botão “OK” e o programa de edição dos critérios gerais de projeto
será acionado. Veja no manual “CAD/Vigas – Manual de Critérios de Projeto”, a
descrição com detalhes de todos os critérios de projeto do CAD/Vigas.
Comum a todos os projetos novos
Esta opção irá editar o arquivo de critérios de projetos comum a todos os projetos,
desde que não exista um arquivo de critérios na pasta onde o projeto será processado.
Comum a todos os pavimentos
Esta opção irá editar o arquivo de critérios de projetos, neste caso os critérios editados
somente serão válidos para este projeto.
Específico deste pavimento
Esta opção irá editar o arquivo de critérios de projetos, neste somente o pavimento atual
terá acesso aos arquivos de critérios.
3.3. Critérios de desenho
Assim como o arquivo de critérios de projeto adapta os recursos dos programas de
dimensionamento do sistema CAD/Vigas às necessidades de cada usuário, os critérios de
desenho adaptam o detalhamento (desenho) das Vigas às necessidades de cada usuário.

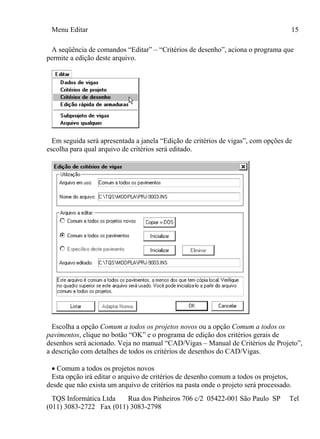

17. Menu Editar 15
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
A seqüência de comandos “Editar” – “Critérios de desenho”, aciona o programa que
permite a edição deste arquivo.
Em seguida será apresentada a janela “Edição de critérios de vigas”, com opções de
escolha para qual arquivo de critérios será editado.
Escolha a opção Comum a todos os projetos novos ou a opção Comum a todos os
pavimentos, clique no botão “OK” e o programa de edição dos critérios gerais de
desenhos será acionado. Veja no manual “CAD/Vigas – Manual de Critérios de Projeto”,
a descrição com detalhes de todos os critérios de desenhos do CAD/Vigas.
Comum a todos os projetos novos
Esta opção irá editar o arquivo de critérios de desenho comum a todos os projetos,
desde que não exista um arquivo de critérios na pasta onde o projeto será processado.
18. 16 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Comum a todos os pavimentos
Esta opção irá editar o arquivo de critérios de desenho, neste caso os critérios editados
somente serão válidos para este projeto.
Específico deste pavimento
Esta opção irá editar o arquivo de critérios de projetos, neste somente o pavimento atual
terá acesso aos arquivos de critérios.

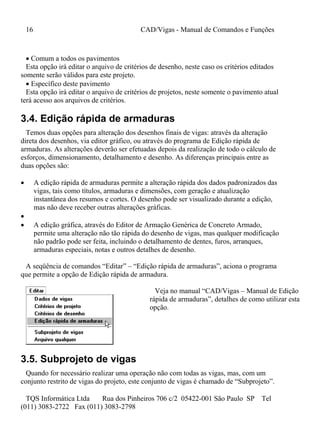

3.4. Edição rápida de armaduras
Temos duas opções para alteração dos desenhos finais de vigas: através da alteração
direta dos desenhos, via editor gráfico, ou através do programa de Edição rápida de
armaduras. As alterações deverão ser efetuadas depois da realização de todo o cálculo de
esforços, dimensionamento, detalhamento e desenho. As diferenças principais entre as
duas opções são:
A edição rápida de armaduras permite a alteração rápida dos dados padronizados das
vigas, tais como títulos, armaduras e dimensões, com geração e atualização
instantânea dos resumos e cortes. O desenho pode ser visualizado durante a edição,
mas não deve receber outras alterações gráficas.
A edição gráfica, através do Editor de Armação Genérica de Concreto Armado,
permite uma alteração não tão rápida do desenho de vigas, mas qualquer modificação
não padrão pode ser feita, incluindo o detalhamento de dentes, furos, arranques,
armaduras especiais, notas e outros detalhes de desenho.
A seqüência de comandos “Editar” – “Edição rápida de armaduras”, aciona o programa
que permite a opção de Edição rápida de armadura.
Veja no manual “CAD/Vigas – Manual de Edição
rápida de armaduras”, detalhes de como utilizar esta
opção.
3.5. Subprojeto de vigas
Quando for necessário realizar uma operação não com todas as vigas, mas, com um
conjunto restrito de vigas do projeto, este conjunto de vigas é chamado de “Subprojeto”.
19. Menu Editar 17
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

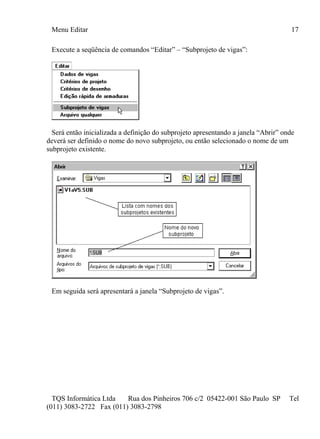

Execute a seqüência de comandos “Editar” – “Subprojeto de vigas”:
Será então inicializada a definição do subprojeto apresentando a janela “Abrir” onde
deverá ser definido o nome do novo subprojeto, ou então selecionado o nome de um
subprojeto existente.
Em seguida será apresentará a janela “Subprojeto de vigas”.
20. 18 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Selecione um subconjunto de vigas
clicando com o mouse no quadradinho ao
lado dos títulos das vigas.
Em seguida clique no botão “OK”,
finalizando a seleção.
A criação de um sub-projeto é muito usado para casos como:
- Emissão de desenhos em impressora;
- Emissão de desenhos para edição gráfica;
- Emissão de relatório geral de cálculo;
- Nova geração de desenho da armadura de Vigas por motivo de escala (o desenho
não cabe no quadro);
- Reprocessamento de esforços de cálculo, dimensionamento e detalhamento.
O subprojeto será processado seguindo os critérios de projeto de desenho do projeto ao
qual ele pertence.

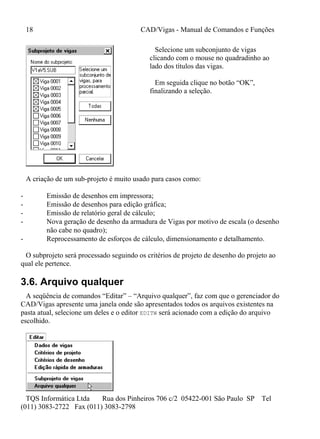

3.6. Arquivo qualquer
A seqüência de comandos “Editar” – “Arquivo qualquer”, faz com que o gerenciador do
CAD/Vigas apresente uma janela onde são apresentados todos os arquivos existentes na
pasta atual, selecione um deles e o editor EDITW será acionado com a edição do arquivo
escolhido.
21. Menu Processar 19
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

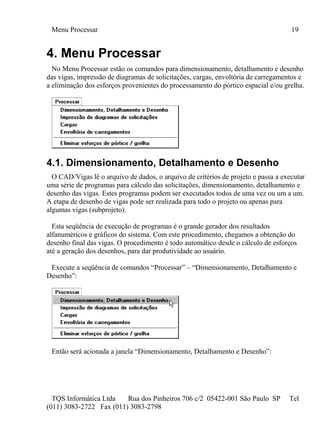

4. Menu Processar
No Menu Processar estão os comandos para dimensionamento, detalhamento e desenho
das vigas, impressão de diagramas de solicitações, cargas, envoltória de carregamentos e
a eliminação dos esforços provenientes do processamento do pórtico espacial e/ou grelha.
4.1. Dimensionamento, Detalhamento e Desenho
O CAD/Vigas lê o arquivo de dados, o arquivo de critérios de projeto e passa a executar
uma série de programas para cálculo das solicitações, dimensionamento, detalhamento e
desenho das vigas. Estes programas podem ser executados todos de uma vez ou um a um.
A etapa de desenho de vigas pode ser realizada para todo o projeto ou apenas para
algumas vigas (subprojeto).
Esta seqüência de execução de programas é o grande gerador dos resultados
alfanuméricos e gráficos do sistema. Com este procedimento, chegamos a obtenção do
desenho final das vigas. O procedimento é todo automático desde o cálculo de esforços
até a geração dos desenhos, para dar produtividade ao usuário.
Execute a seqüência de comandos “Processar” – “Dimensionamento, Detalhamento e
Desenho”:

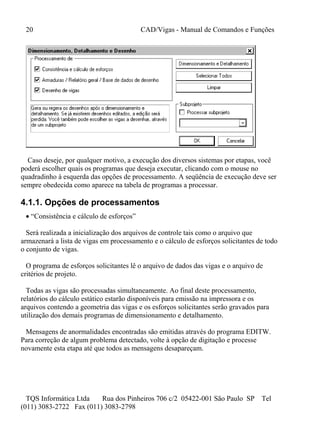

Então será acionada a janela “Dimensionamento, Detalhamento e Desenho”:
22. 20 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Caso deseje, por qualquer motivo, a execução dos diversos sistemas por etapas, você
poderá escolher quais os programas que deseja executar, clicando com o mouse no
quadradinho à esquerda das opções de processamento. A seqüência de execução deve ser
sempre obedecida como aparece na tabela de programas a processar.
4.1.1. Opções de processamentos
“Consistência e cálculo de esforços”
Será realizada a inicialização dos arquivos de controle tais como o arquivo que
armazenará a lista de vigas em processamento e o cálculo de esforços solicitantes de todo
o conjunto de vigas.
O programa de esforços solicitantes lê o arquivo de dados das vigas e o arquivo de
critérios de projeto.
Todas as vigas são processadas simultaneamente. Ao final deste processamento,
relatórios do cálculo estático estarão disponíveis para emissão na impressora e os
arquivos contendo a geometria das vigas e os esforços solicitantes serão gravados para
utilização dos demais programas de dimensionamento e detalhamento.
Mensagens de anormalidades encontradas são emitidas através do programa EDITW.
Para correção de algum problema detectado, volte à opção de digitação e processe
novamente esta etapa até que todos as mensagens desapareçam.
23. Menu Processar 21
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Além da consistência de dados, esta opção também realiza a ordenação das vigas para
efeito de cálculo estático. Assim, se uma viga depende de outra e esta de outra ainda, este
programa ordena as vigas independentes em primeiro lugar e depois as vigas liberadas
por estas vigas independentes; e assim por diante até que todas as vigas fiquem
corretamente ordenadas.
Após a análise da listagem de esforços e validação dos resultados, podemos passar a
fase seguinte.

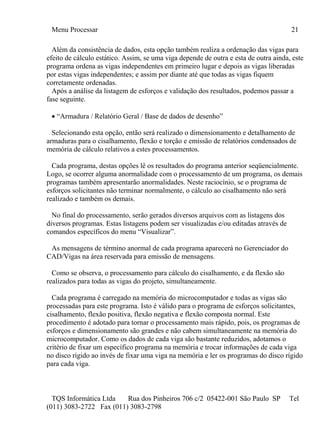

“Armadura / Relatório Geral / Base de dados de desenho”
Selecionando esta opção, então será realizado o dimensionamento e detalhamento de
armaduras para o cisalhamento, flexão e torção e emissão de relatórios condensados de
memória de cálculo relativos a estes processamentos.
Cada programa, destas opções lê os resultados do programa anterior seqüencialmente.
Logo, se ocorrer alguma anormalidade com o processamento de um programa, os demais
programas também apresentarão anormalidades. Neste raciocínio, se o programa de
esforços solicitantes não terminar normalmente, o cálculo ao cisalhamento não será
realizado e também os demais.
No final do processamento, serão gerados diversos arquivos com as listagens dos
diversos programas. Estas listagens podem ser visualizadas e/ou editadas através de
comandos específicos do menu “Visualizar”.
As mensagens de término anormal de cada programa aparecerá no Gerenciador do
CAD/Vigas na área reservada para emissão de mensagens.
Como se observa, o processamento para cálculo do cisalhamento, e da flexão são
realizados para todas as vigas do projeto, simultaneamente.
Cada programa é carregado na memória do microcomputador e todas as vigas são
processadas para este programa. Isto é válido para o programa de esforços solicitantes,
cisalhamento, flexão positiva, flexão negativa e flexão composta normal. Este
procedimento é adotado para tornar o processamento mais rápido, pois, os programas de
esforços e dimensionamento são grandes e não cabem simultaneamente na memória do
microcomputador. Como os dados de cada viga são bastante reduzidos, adotamos o
critério de fixar um específico programa na memória e trocar informações de cada viga
no disco rígido ao invés de fixar uma viga na memória e ler os programas do disco rígido
para cada viga.
24. 22 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Desta forma, ao término do cálculo de esforços e do dimensionamento e detalhamento
ao cisalhamento, flexão e torção, restam no disco rígido, 4 arquivos fundamentais já
citados anteriormente.

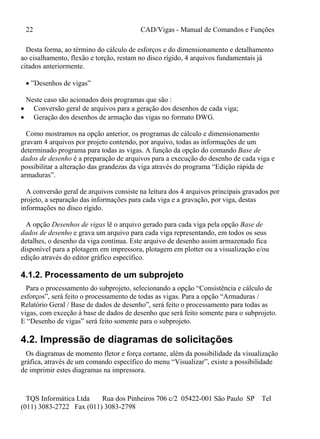

”Desenhos de vigas”
Neste caso são acionados dois programas que são :
Conversão geral de arquivos para a geração dos desenhos de cada viga;
Geração dos desenhos de armação das vigas no formato DWG.
Como mostramos na opção anterior, os programas de cálculo e dimensionamento
gravam 4 arquivos por projeto contendo, por arquivo, todas as informações de um
determinado programa para todas as vigas. A função da opção do comando Base de
dados de desenho é a preparação de arquivos para a execução do desenho de cada viga e
possibilitar a alteração das grandezas da viga através do programa “Edição rápida de
armaduras”.
A conversão geral de arquivos consiste na leitura dos 4 arquivos principais gravados por
projeto, a separação das informações para cada viga e a gravação, por viga, destas
informações no disco rígido.
A opção Desenhos de vigas lê o arquivo gerado para cada viga pela opção Base de
dados de desenho e grava um arquivo para cada viga representando, em todos os seus
detalhes, o desenho da viga contínua. Este arquivo de desenho assim armazenado fica
disponível para a plotagem em impressora, plotagem em plotter ou a visualização e/ou
edição através do editor gráfico específico.
4.1.2. Processamento de um subprojeto
Para o processamento do subprojeto, selecionando a opção “Consistência e cálculo de
esforços”, será feito o processamento de todas as vigas. Para a opção “Armaduras /
Relatório Geral / Base de dados de desenho”, será feito o processamento para todas as
vigas, com exceção à base de dados de desenho que será feito somente para o subprojeto.
E “Desenho de vigas” será feito somente para o subprojeto.
4.2. Impressão de diagramas de solicitações
Os diagramas de momento fletor e força cortante, além da possibilidade da visualização
gráfica, através de um comando específico do menu “Visualizar”, existe a possibilidade
de imprimir estes diagramas na impressora.
25. Menu Processar 23
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
A impressão dos diagramas na impressora é interessante para a conferência dos dados
fornecidos e do comportamento das solicitações da viga.
Execute a seqüência de comandos “Processar” – “Impressão de diagramas de
solicitações”:
Será então apresentada a janela “Impressão do esquema gráfico de vigas”:
Selecione a opção Projeto para imprimir
os diagramas de todas as vigas do projeto;
Selecione a opção Subprojeto para
imprimir os diagramas de um conjunto de
vigas.
Para diminuir o tamanho dos diagrama na
impressão, defina um valor maior que 1, no
item: Redutor de escala.
Clique no botão “OK” e a impressão será
inicializada.
4.3. Cargas
Após o processamento de um conjunto de vigas, podemos obter o resultado das cargas
acumuladas nos diversos pilares pertencentes a um pavimento.
Execute a seqüência de comandos “Processar” – “Cargas”:
Será então apresentada a janela “Somatória de cargas em vigas”:
26. 24 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Número do projeto: É o número do projeto para o qual
será realizada a somatória das cargas.
Número de andares tipo: Caso esteja processando a
somatória de cargas de um pavimento tipo, defina aqui a
quantidade de repetições.
Clique no botão “OK” para iniciar a execução deste
comando.

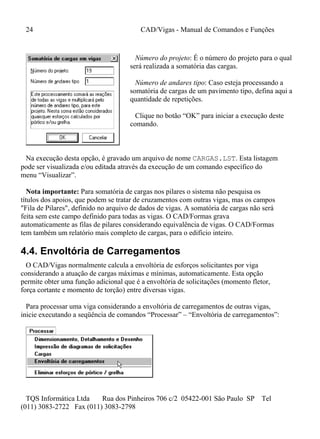

Na execução desta opção, é gravado um arquivo de nome CARGAS.LST. Esta listagem
pode ser visualizada e/ou editada através da execução de um comando específico do
menu “Visualizar”.
Nota importante: Para somatória de cargas nos pilares o sistema não pesquisa os
títulos dos apoios, que podem se tratar de cruzamentos com outras vigas, mas os campos
"Fila de Pilares", definido no arquivo de dados de vigas. A somatória de cargas não será
feita sem este campo definido para todas as vigas. O CAD/Formas grava
automaticamente as filas de pilares considerando equivalência de vigas. O CAD/Formas
tem também um relatório mais completo de cargas, para o edifício inteiro.
4.4. Envoltória de Carregamentos
O CAD/Vigas normalmente calcula a envoltória de esforços solicitantes por viga
considerando a atuação de cargas máximas e mínimas, automaticamente. Esta opção
permite obter uma função adicional que é a envoltória de solicitações (momento fletor,
força cortante e momento de torção) entre diversas vigas.

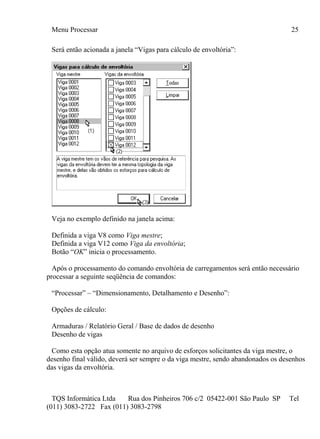

Para processar uma viga considerando a envoltória de carregamentos de outras vigas,
inicie executando a seqüência de comandos “Processar” – “Envoltória de carregamentos”:
27. Menu Processar 25
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
Será então acionada a janela “Vigas para cálculo de envoltória”:
Veja no exemplo definido na janela acima:
Definida a viga V8 como Viga mestre;
Definida a viga V12 como Viga da envoltória;
Botão “OK” inicia o processamento.
Após o processamento do comando envoltória de carregamentos será então necessário
processar a seguinte seqüência de comandos:
“Processar” – “Dimensionamento, Detalhamento e Desenho”:
Opções de cálculo:
Armaduras / Relatório Geral / Base de dados de desenho
Desenho de vigas
Como esta opção atua somente no arquivo de esforços solicitantes da viga mestre, o
desenho final válido, deverá ser sempre o da viga mestre, sendo abandonados os desenhos
das vigas da envoltória.
28. 26 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

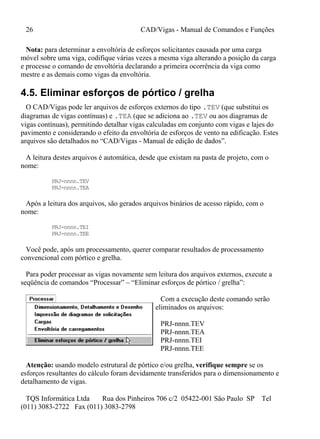

Nota: para determinar a envoltória de esforços solicitantes causada por uma carga
móvel sobre uma viga, codifique várias vezes a mesma viga alterando a posição da carga
e processe o comando de envoltória declarando a primeira ocorrência da viga como
mestre e as demais como vigas da envoltória.
4.5. Eliminar esforços de pórtico / grelha
O CAD/Vigas pode ler arquivos de esforços externos do tipo .TEV (que substitui os
diagramas de vigas contínuas) e .TEA (que se adiciona ao .TEV ou aos diagramas de
vigas contínuas), permitindo detalhar vigas calculadas em conjunto com vigas e lajes do
pavimento e considerando o efeito da envoltória de esforços de vento na edificação. Estes
arquivos são detalhados no “CAD/Vigas - Manual de edição de dados”.
A leitura destes arquivos é automática, desde que existam na pasta de projeto, com o
nome:
PRJ-nnnn.TEV
PRJ-nnnn.TEA
Após a leitura dos arquivos, são gerados arquivos binários de acesso rápido, com o
nome:
PRJ-nnnn.TEI
PRJ-nnnn.TEE
Você pode, após um processamento, querer comparar resultados de processamento
convencional com pórtico e grelha.
Para poder processar as vigas novamente sem leitura dos arquivos externos, execute a
seqüência de comandos “Processar” – “Eliminar esforços de pórtico / grelha”:
Com a execução deste comando serão
eliminados os arquivos:
PRJ-nnnn.TEV
PRJ-nnnn.TEA
PRJ-nnnn.TEI
PRJ-nnnn.TEE
Atenção: usando modelo estrutural de pórtico e/ou grelha, verifique sempre se os
esforços resultantes do cálculo foram devidamente transferidos para o dimensionamento e
detalhamento de vigas.
29. Menu Visualizar 27
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
5. Menu Visualizar
Este menu permite visualizar desenhos e listagens geradas por programa:
5.1. Desenhos
A seqüência de comandos “Visualizar” – “Desenhos”, aciona o programa de edição
gráfica de desenhos de armação, que permite visualizar e editar os desenhos de armação
do CAD/Vigas.
Os desenhos de vigas são gravados
segundo a convenção:
ppppnnnn.dwg
onde:
pppp é o número do projeto de vigas;
nnnn é o número da viga em questão.
Os desenhos de vigas podem ser livremente editados. Podemos acrescentar ferros,
alterar ferros, acrescentar detalhes especiais da viga de seção variável, etc.
É importante ressaltar que estas modificações são realizadas sob inteira
responsabilidade do usuário como se fosse uma alteração na prancheta de desenho; os
cálculos realizados previamente não são automaticamente alterados.
30. 28 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

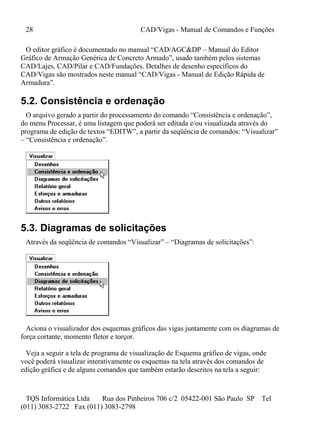

O editor gráfico é documentado no manual “CAD/AGC&DP – Manual do Editor
Gráfico de Armação Genérica de Concreto Armado”, usado também pelos sistemas
CAD/Lajes, CAD/Pilar e CAD/Fundações. Detalhes de desenho específicos do
CAD/Vigas são mostrados neste manual “CAD/Vigas - Manual de Edição Rápida de
Armadura”.
5.2. Consistência e ordenação
O arquivo gerado a partir do processamento do comando “Consistência e ordenação”,
do menu Processar, é uma listagem que poderá ser editada e/ou visualizada através do
programa de edição de textos “EDITW”, a partir da seqüência de comandos: “Visualizar”
– “Consistência e ordenação”.
5.3. Diagramas de solicitações
Através da seqüência de comandos “Visualizar” – “Diagramas de solicitações”:
Aciona o visualizador dos esquemas gráficos das vigas juntamente com os diagramas de
força cortante, momento fletor e torçor.
Veja a seguir a tela de programa de visualização de Esquema gráfico de vigas, onde
você poderá visualizar interativamente os esquemas na tela através dos comandos de
edição gráfica e de alguns comandos que também estarão descritos na tela a seguir:
31. Menu Visualizar 29
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

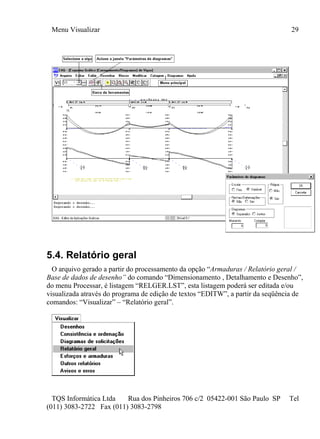

5.4. Relatório geral
O arquivo gerado a partir do processamento da opção “Armaduras / Relatório geral /
Base de dados de desenho” do comando “Dimensionamento , Detalhamento e Desenho”,
do menu Processar, é listagem “RELGER.LST”, esta listagem poderá ser editada e/ou
visualizada através do programa de edição de textos “EDITW”, a partir da seqüência de
comandos: “Visualizar” – “Relatório geral”.
32. 30 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
5.5. Esforços e armaduras
A partir do processamento do comando “Visualizar” – “Esforços e armaduras”, é
possível visualizar os relatórios de processamento de esforços em vigas,
dimensionamento de vigas ao cisalhamento, dimensionamento de vigas à flexão positiva,
dimensionamento de vigas à flexão negativa, dimensionamento de vigas à flexão
composta normal e dimensionamento de furos em vigas.
5.5.1. Processamento de esforços em vigas
Um dos arquivos gerados a partir do processamento da opção “Consistência e cálculo
de esforços” do comando “Dimensionamento , Detalhamento e Desenho”, do menu
Processar, é uma listagem que poderá ser editada e/ou visualizada através do programa de
edição de textos “EDITW”, a partir do comando “Visualizar” – “Esforços e armaduras” -
“Processamento de esforços em vigas”.
33. Menu Visualizar 31
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

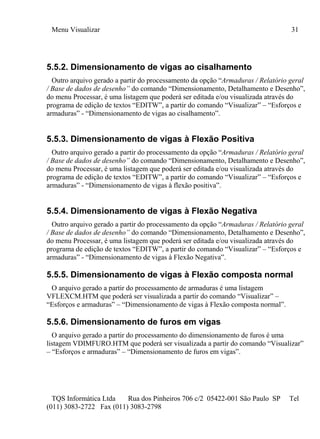

5.5.2. Dimensionamento de vigas ao cisalhamento
Outro arquivo gerado a partir do processamento da opção “Armaduras / Relatório geral
/ Base de dados de desenho” do comando “Dimensionamento, Detalhamento e Desenho”,
do menu Processar, é uma listagem que poderá ser editada e/ou visualizada através do
programa de edição de textos “EDITW”, a partir do comando “Visualizar” – “Esforços e
armaduras” - “Dimensionamento de vigas ao cisalhamento”.
5.5.3. Dimensionamento de vigas à Flexão Positiva
Outro arquivo gerado a partir do processamento da opção “Armaduras / Relatório geral
/ Base de dados de desenho” do comando “Dimensionamento, Detalhamento e Desenho”,
do menu Processar, é uma listagem que poderá ser editada e/ou visualizada através do
programa de edição de textos “EDITW”, a partir do comando “Visualizar” – “Esforços e
armaduras” - “Dimensionamento de vigas à flexão positiva”.
5.5.4. Dimensionamento de vigas à Flexão Negativa
Outro arquivo gerado a partir do processamento da opção “Armaduras / Relatório geral
/ Base de dados de desenho” do comando “Dimensionamento, Detalhamento e Desenho”,
do menu Processar, é uma listagem que poderá ser editada e/ou visualizada através do
programa de edição de textos “EDITW”, a partir do comando “Visualizar” – “Esforços e
armaduras” - “Dimensionamento de vigas à Flexão Negativa”.
5.5.5. Dimensionamento de vigas à Flexão composta normal
O arquivo gerado a partir do processamento de armaduras é uma listagem
VFLEXCM.HTM que poderá ser visualizada a partir do comando “Visualizar” –
“Esforços e armaduras” – “Dimensionamento de vigas à Flexão composta normal”.
5.5.6. Dimensionamento de furos em vigas
O arquivo gerado a partir do processamento do dimensionamento de furos é uma
listagem VDIMFURO.HTM que poderá ser visualizada a partir do comando “Visualizar”
– “Esforços e armaduras” – “Dimensionamento de furos em vigas”.
34. 32 CAD/Vigas - Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

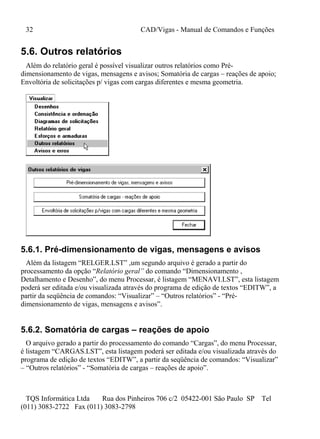

5.6. Outros relatórios
Além do relatório geral é possível visualizar outros relatórios como Pré-
dimensionamento de vigas, mensagens e avisos; Somatória de cargas – reações de apoio;
Envoltória de solicitações p/ vigas com cargas diferentes e mesma geometria.
5.6.1. Pré-dimensionamento de vigas, mensagens e avisos
Além da listagem “RELGER.LST” ,um segundo arquivo é gerado a partir do
processamento da opção “Relatório geral” do comando “Dimensionamento ,
Detalhamento e Desenho”, do menu Processar, é listagem “MENAVI.LST”, esta listagem
poderá ser editada e/ou visualizada através do programa de edição de textos “EDITW”, a
partir da seqüência de comandos: “Visualizar” – “Outros relatórios” - “Pré-
dimensionamento de vigas, mensagens e avisos”.
5.6.2. Somatória de cargas – reações de apoio
O arquivo gerado a partir do processamento do comando “Cargas”, do menu Processar,
é listagem “CARGAS.LST”, esta listagem poderá ser editada e/ou visualizada através do
programa de edição de textos “EDITW”, a partir da seqüência de comandos: “Visualizar”
– “Outros relatórios” - “Somatória de cargas – reações de apoio”.
35. Menu Visualizar 33
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798

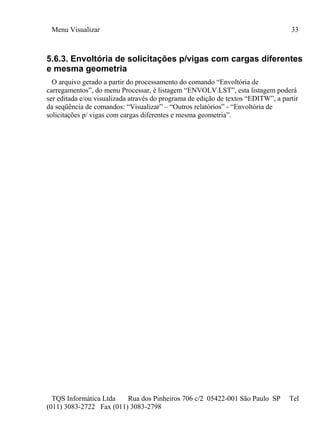

5.6.3. Envoltória de solicitações p/vigas com cargas diferentes
e mesma geometria
O arquivo gerado a partir do processamento do comando “Envoltória de
carregamentos”, do menu Processar, é listagem “ENVOLV.LST”, esta listagem poderá
ser editada e/ou visualizada através do programa de edição de textos “EDITW”, a partir
da seqüência de comandos: “Visualizar” – “Outros relatórios” - “Envoltória de
solicitações p/ vigas com cargas diferentes e mesma geometria”.
36. TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br
