Manual de Comandos e Funções

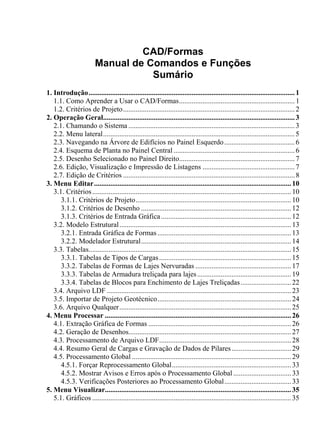

Sumário
1. Introdução..................................................................................................................1
1.1. Como Aprender a Usar o CAD/Formas................................................................1
1.2. Critérios de Projeto...............................................................................................2
2. Operação Geral..........................................................................................................3
2.1. Chamando o Sistema ............................................................................................3
2.2. Menu lateral..........................................................................................................5
2.3. Navegando na Árvore de Edifícios no Painel Esquerdo.......................................6
2.4. Esquema de Planta no Painel Central ...................................................................6

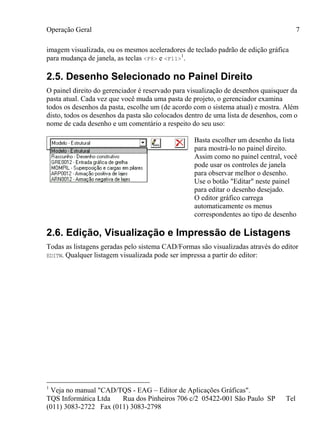

2.5. Desenho Selecionado no Painel Direito................................................................7
2.6. Edição, Visualização e Impressão de Listagens ...................................................7

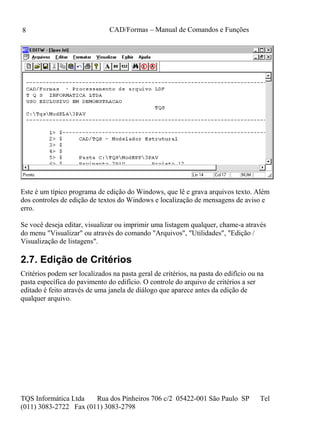

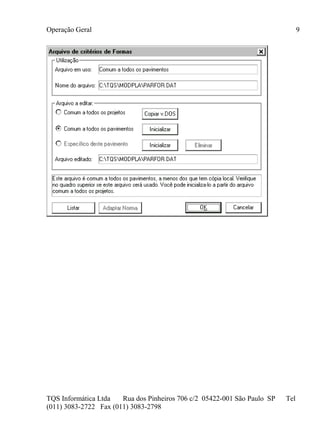

2.7. Edição de Critérios ...............................................................................................8

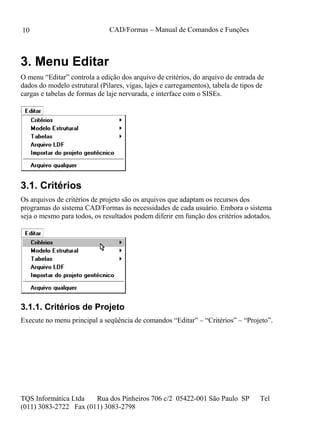

3. Menu Editar.............................................................................................................10
3.1. Critérios..............................................................................................................10
3.1.1. Critérios de Projeto......................................................................................10

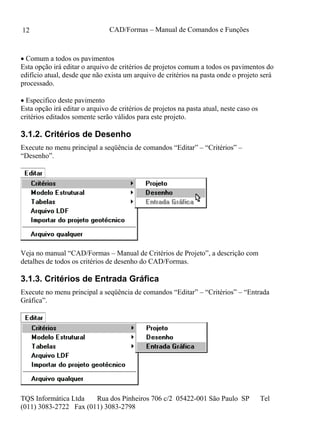

3.1.2. Critérios de Desenho ...................................................................................12
3.1.3. Critérios de Entrada Gráfica........................................................................12

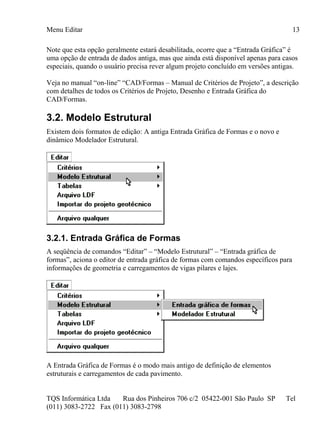

3.2. Modelo Estrutural...............................................................................................13
3.2.1. Entrada Gráfica de Formas..........................................................................13
3.2.2. Modelador Estrutural...................................................................................14

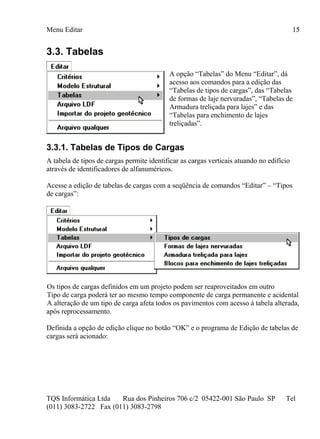

3.3. Tabelas................................................................................................................15
3.3.1. Tabelas de Tipos de Cargas.........................................................................15

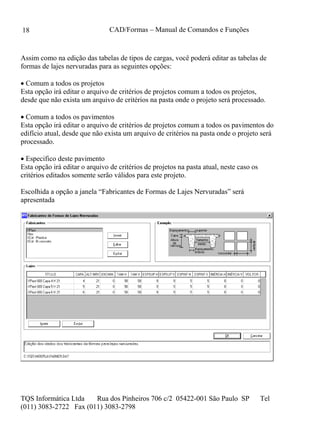

3.3.2. Tabelas de Formas de Lajes Nervuradas .....................................................17

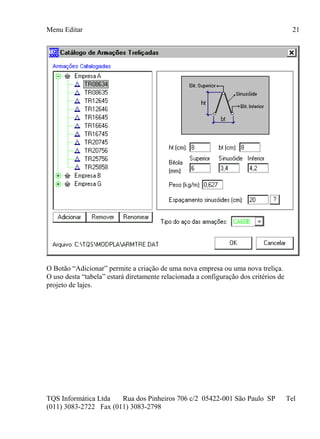

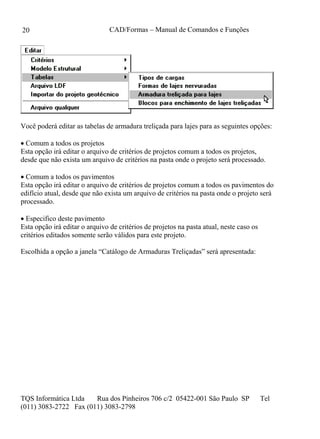

3.3.3. Tabelas de Armadura treliçada para lajes....................................................19

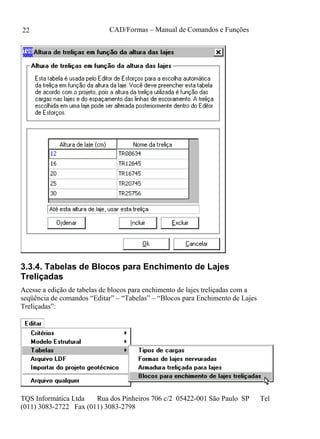

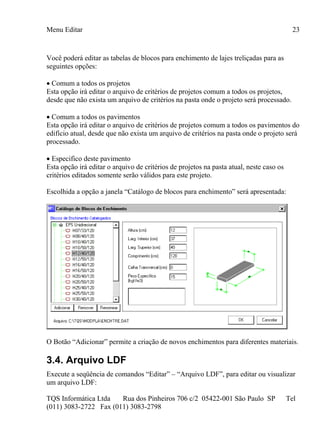

3.3.4. Tabelas de Blocos para Enchimento de Lajes Treliçadas............................22

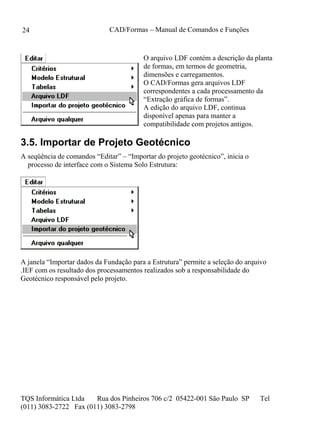

3.4. Arquivo LDF ......................................................................................................23
3.5. Importar de Projeto Geotécnico..........................................................................24

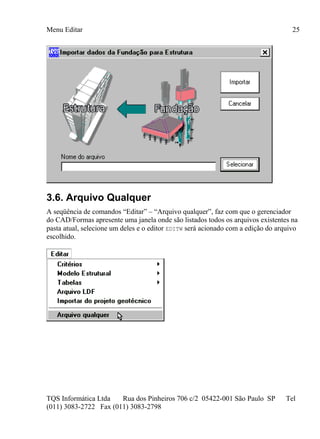

3.6. Arquivo Qualquer...............................................................................................25

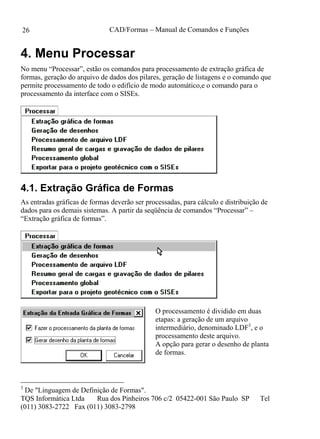

4. Menu Processar .......................................................................................................26
4.1. Extração Gráfica de Formas ...............................................................................26

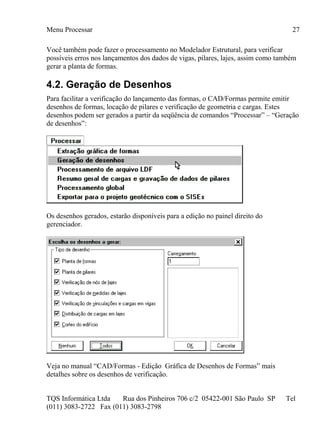

4.2. Geração de Desenhos..........................................................................................27

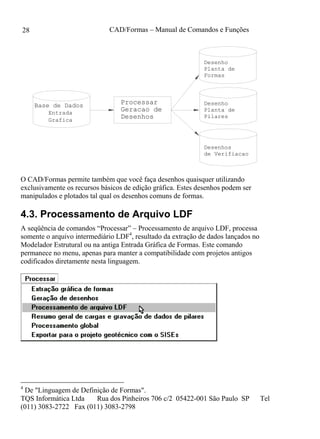

4.3. Processamento de Arquivo LDF.........................................................................28

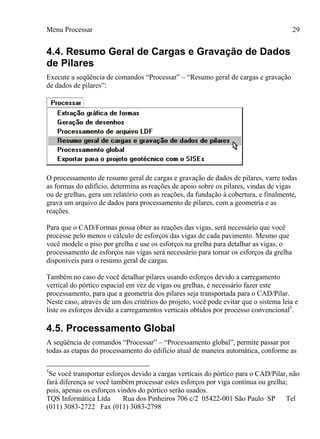

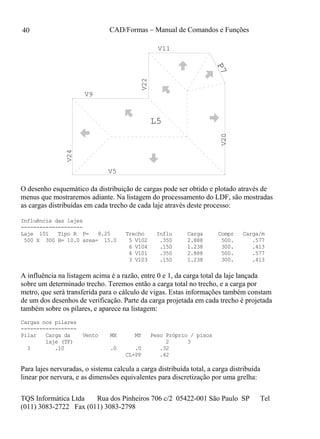

4.4. Resumo Geral de Cargas e Gravação de Dados de Pilares.................................29

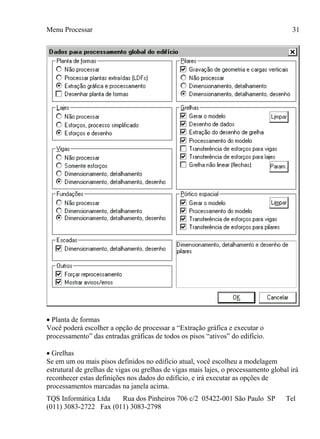

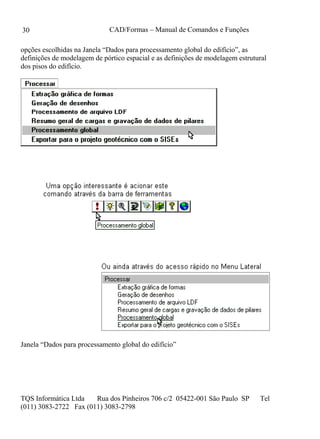

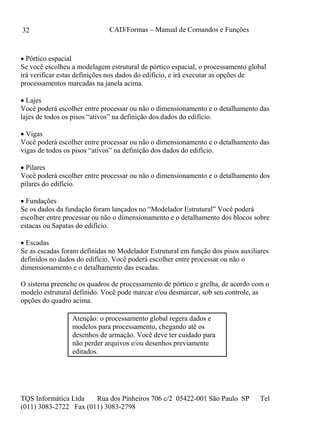

4.5. Processamento Global ........................................................................................29

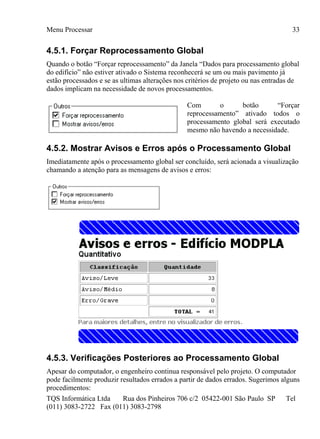

4.5.1. Forçar Reprocessamento Global..................................................................33
4.5.2. Mostrar Avisos e Erros após o Processamento Global ................................33
4.5.3. Verificações Posteriores ao Processamento Global.....................................33

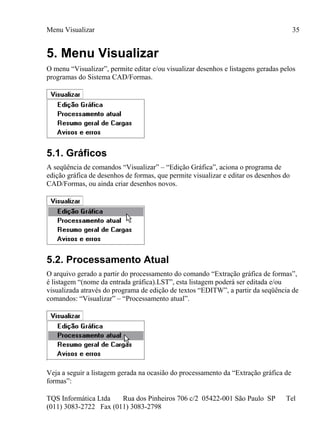

5. Menu Visualizar.......................................................................................................35
5.1. Gráficos ..............................................................................................................35

CAD/Formas – Manual de Comandos e Funções
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel
(011) 3083-2722 Fax (011) 3083-2798
II
5.2. Processamento Atual...........................................................................................35

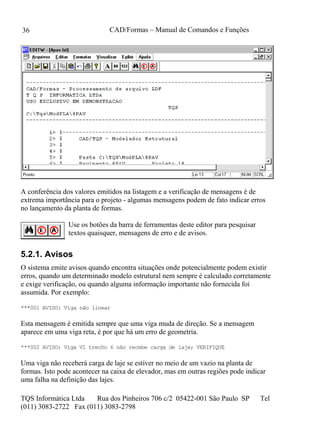

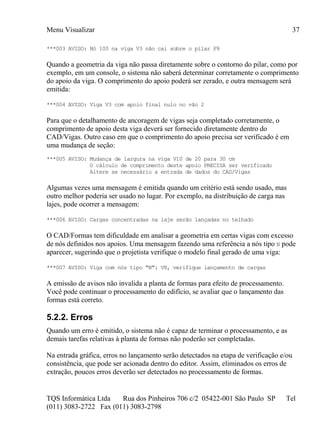

5.2.1. Avisos..........................................................................................................36
5.2.2. Erros.............................................................................................................37

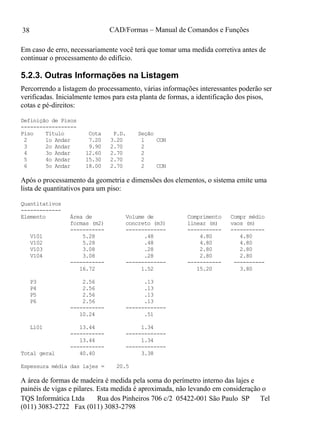

5.2.3. Outras Informações na Listagem .................................................................38

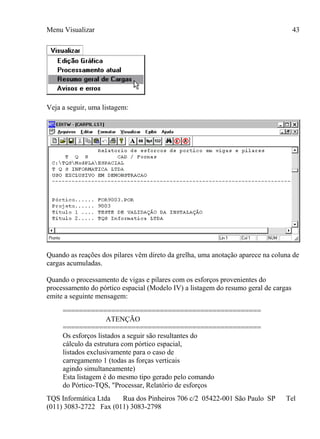

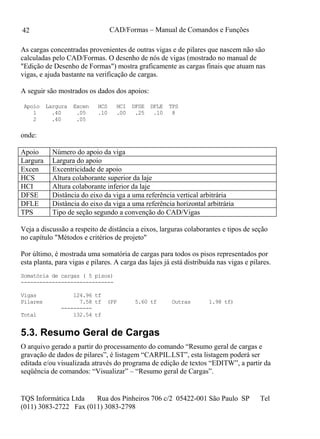

5.3. Resumo Geral de Cargas.....................................................................................42

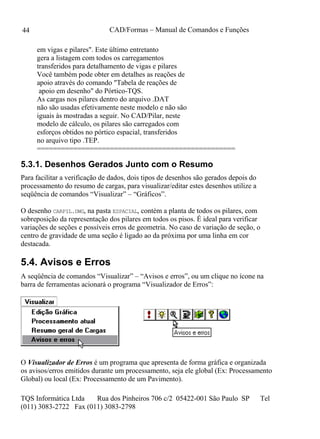

5.3.1. Desenhos Gerados Junto com o Resumo .....................................................44
5.4. Avisos e Erros.....................................................................................................44

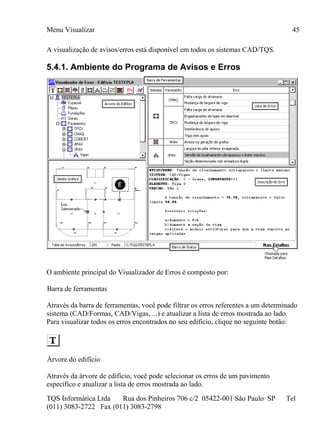

5.4.1. Ambiente do Programa de Avisos e Erros...................................................45
5.4.2. Como Atualizar a Lista de Erros..................................................................46

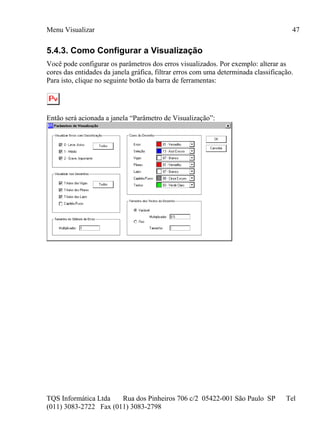

5.4.3. Como Configurar a Visualização.................................................................47

Introdução
(011) 3083-2722 Fax (011) 3083-2798
1

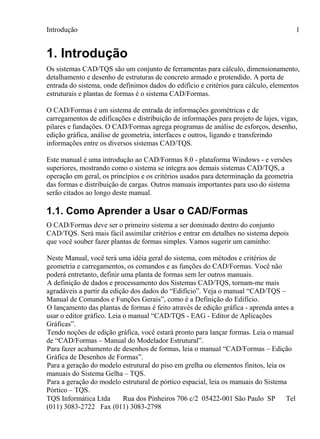

1. Introdução
Os sistemas CAD/TQS são um conjunto de ferramentas para cálculo, dimensionamento,
detalhamento e desenho de estruturas de concreto armado e protendido. A porta de
entrada do sistema, onde definimos dados do edifício e critérios para cálculo, elementos
estruturais e plantas de formas é o sistema CAD/Formas.
O CAD/Formas é um sistema de entrada de informações geométricas e de
carregamentos de edificações e distribuição de informações para projeto de lajes, vigas,
pilares e fundações. O CAD/Formas agrega programas de análise de esforços, desenho,
edição gráfica, análise de geometria, interfaces e outros, ligando e transferindo
informações entre os diversos sistemas CAD/TQS.
Este manual é uma introdução ao CAD/Formas 8.0 - plataforma Windows - e versões
superiores, mostrando como o sistema se integra aos demais sistemas CAD/TQS, a
operação em geral, os princípios e os critérios usados para determinação da geometria
das formas e distribuição de cargas. Outros manuais importantes para uso do sistema
serão citados ao longo deste manual.
1.1. Como Aprender a Usar o CAD/Formas
O CAD/Formas deve ser o primeiro sistema a ser dominado dentro do conjunto
CAD/TQS. Será mais fácil assimilar critérios e entrar em detalhes no sistema depois
que você souber fazer plantas de formas simples. Vamos sugerir um caminho:
Neste Manual, você terá uma idéia geral do sistema, com métodos e critérios de
geometria e carregamentos, os comandos e as funções do CAD/Formas. Você não
poderá entretanto, definir uma planta de formas sem ler outros manuais.
A definição de dados e processamento dos Sistemas CAD/TQS, tornam-me mais
agradáveis a partir da edição dos dados do “Edifício”. Veja o manual “CAD/TQS –
Manual de Comandos e Funções Gerais”, como é a Definição do Edifício.
O lançamento das plantas de formas é feito através de edição gráfica - aprenda antes a
usar o editor gráfico. Leia o manual “CAD/TQS - EAG - Editor de Aplicações
Gráficas”.
Tendo noções de edição gráfica, você estará pronto para lançar formas. Leia o manual
de “CAD/Formas – Manual do Modelador Estrutural”.
Para fazer acabamento de desenhos de formas, leia o manual “CAD/Formas – Edição
Gráfica de Desenhos de Formas”.
Para a geração do modelo estrutural do piso em grelha ou elementos finitos, leia os
manuais do Sistema Gelha – TQS.
Para a geração do modelo estrutural de pórtico espacial, leia os manuais do Sistema
Pórtico – TQS.

(011) 3083-2722 Fax (011) 3083-2798
2

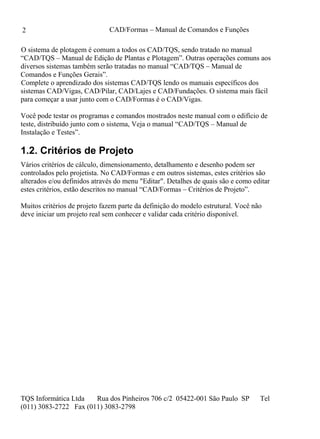

O sistema de plotagem é comum a todos os CAD/TQS, sendo tratado no manual
“CAD/TQS – Manual de Edição de Plantas e Plotagem”. Outras operações comuns aos
diversos sistemas também serão tratadas no manual “CAD/TQS – Manual de
Comandos e Funções Gerais”.
Complete o aprendizado dos sistemas CAD/TQS lendo os manuais específicos dos
sistemas CAD/Vigas, CAD/Pilar, CAD/Lajes e CAD/Fundações. O sistema mais fácil
para começar a usar junto com o CAD/Formas é o CAD/Vigas.
Você pode testar os programas e comandos mostrados neste manual com o edifício de
teste, distribuído junto com o sistema, Veja o manual “CAD/TQS – Manual de
Instalação e Testes”.
1.2. Critérios de Projeto
Vários critérios de cálculo, dimensionamento, detalhamento e desenho podem ser
controlados pelo projetista. No CAD/Formas e em outros sistemas, estes critérios são
alterados e/ou definidos através do menu "Editar". Detalhes de quais são e como editar
estes critérios, estão descritos no manual “CAD/Formas – Critérios de Projeto”.
Muitos critérios de projeto fazem parte da definição do modelo estrutural. Você não
deve iniciar um projeto real sem conhecer e validar cada critério disponível.

Operação Geral
(011) 3083-2722 Fax (011) 3083-2798
3

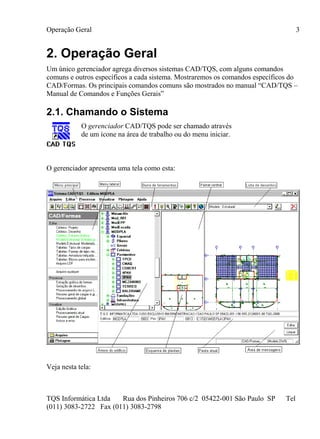

2. Operação Geral
Um único gerenciador agrega diversos sistemas CAD/TQS, com alguns comandos
comuns e outros específicos a cada sistema. Mostraremos os comandos específicos do
CAD/Formas. Os principais comandos comuns são mostrados no manual “CAD/TQS –
Manual de Comandos e Funções Gerais”
2.1. Chamando o Sistema
O gerenciador CAD/TQS pode ser chamado através
de um ícone na área de trabalho ou do menu iniciar.
O gerenciador apresenta uma tela como esta:
Veja nesta tela:

(011) 3083-2722 Fax (011) 3083-2798
4
O menu principal, com as opções "Arquivo", "Editar", "Processar", "Visualizar",
"Plotagem" e "Ajuda". Todas as funções do gerenciador podem ser achadas neste menu.
A barra de ferramentas, com acesso a funções comuns muito usadas. Contém comandos
para editar um edifício, mudar o sistema (CAD/Formas, Grelha-TQS, CAD/Vigas, etc)
e comandos para manipular as janelas nos painéis centrais.
Ícone Pasta: Este comando permite a mudança da pasta atual para qualquer outra pasta,
seja para processar o CAD/Formas ou outro sistema do CAD/TQS.
Três painéis contendo: a representação dos edifícios em forma de árvore hierárquica, o
esquema da planta atual com a locação dos pilares, e um desenho de Formas.
Controles no painel direito para edição gráfica de desenhos do CAD/Formas.
Uma área de status com informações do projetista, além do edifício, a pasta atual.
Uma área de mensagens. Os programas executados emitem mensagens nesta área. Do
lado da área de mensagens dois botões permitem editar ou limpar o seu conteúdo.
Uma linha de status inferior, com uma ajuda rápida de cada comando e três pequenos
painéis que indicam o estado do gerenciador, o sistema e o desenho atual no painel
direito.
As opções "Arquivo", "Plotagem" e "Ajuda" são as mesmas para todos os sistemas
CAD/TQS. As opções "Editar", "Processar" e "Visualizar" são específicas do sistema
atual. O gerenciador trabalha sempre no modo de operação de um dos sistemas
CAD/TQS (o sistema atual). O sistema atual é mostrado na linha de status, na parte
inferior da tela - no exemplo, o sistema atual é o Grelha - TQS.
Você pode mudar o sistema atual de duas maneiras: a
primeira, pelo menu "Arquivo".
A segunda maneira, mas rápida, é pela barra de
ferramentas. O sistema atual fica com o botão
correspondente apertado:

Operação Geral
(011) 3083-2722 Fax (011) 3083-2798
5
O conteúdo dos menus "Editar", "Processar" e "Visualizar" se altera dinamicamente
conforme o sistema atual, enquanto os demais menus, comuns a todos os sistemas
permanecem constantes. Para acompanhar os exemplos do manual, torne o
CAD/Formas o sistema atual do gerenciador CAD/TQS.
No CAD/Formas, os comandos dos menus específicos são:
2.2. Menu lateral
O menu lateral é uma forma de acesso rápido aos comandos “Editar”, “Visualizar” e
“processar”.
Através da seqüência de comandos:
“Arquivo – Configurações – Gerenciador”
É possível eliminar a sua utilização ou então alterar a
configuração da sua apresentação.

(011) 3083-2722 Fax (011) 3083-2798
6

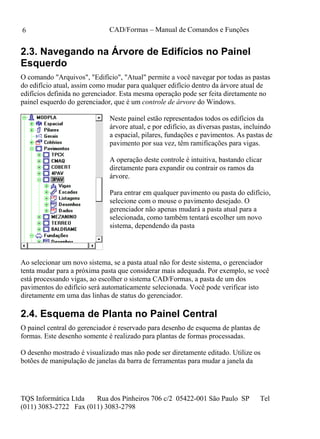

2.3. Navegando na Árvore de Edifícios no Painel
Esquerdo
O comando "Arquivos", "Edifício", "Atual" permite a você navegar por todas as pastas
do edifício atual, assim como mudar para qualquer edifício dentro da árvore atual de
edifícios definida no gerenciador. Esta mesma operação pode ser feita diretamente no
painel esquerdo do gerenciador, que é um controle de árvore do Windows.
Neste painel estão representados todos os edifícios da
árvore atual, e por edifício, as diversas pastas, incluindo
a espacial, pilares, fundações e pavimentos. As pastas de
pavimento por sua vez, têm ramificações para vigas.
A operação deste controle é intuitiva, bastando clicar
diretamente para expandir ou contrair os ramos da
árvore.
Para entrar em qualquer pavimento ou pasta do edifício,
selecione com o mouse o pavimento desejado. O
gerenciador não apenas mudará a pasta atual para a
selecionada, como também tentará escolher um novo
sistema, dependendo da pasta
Ao selecionar um novo sistema, se a pasta atual não for deste sistema, o gerenciador
tenta mudar para a próxima pasta que considerar mais adequada. Por exemplo, se você
está processando vigas, ao escolher o sistema CAD/Formas, a pasta de um dos
pavimentos do edifício será automaticamente selecionada. Você pode verificar isto
diretamente em uma das linhas de status do gerenciador.
2.4. Esquema de Planta no Painel Central
O painel central do gerenciador é reservado para desenho de esquema de plantas de
formas. Este desenho somente é realizado para plantas de formas processadas.
O desenho mostrado é visualizado mas não pode ser diretamente editado. Utilize os
botões de manipulação de janelas da barra de ferramentas para mudar a janela da

Operação Geral
(011) 3083-2722 Fax (011) 3083-2798
7
imagem visualizada, ou os mesmos aceleradores de teclado padrão de edição gráfica
para mudança de janela, as teclas <F8> e <F11>
1
.
2.5. Desenho Selecionado no Painel Direito
O painel direito do gerenciador é reservado para visualização de desenhos quaisquer da
pasta atual. Cada vez que você muda uma pasta de projeto, o gerenciador examina
todos os desenhos da pasta, escolhe um (de acordo com o sistema atual) e mostra. Além
disto, todos os desenhos da pasta são colocados dentro de uma lista de desenhos, com o
nome de cada desenho e um comentário a respeito do seu uso:
Basta escolher um desenho da lista
para mostrá-lo no painel direito.
Assim como no painel central, você
pode usar os controles de janela
para observar melhor o desenho.
Use o botão "Editar" neste painel
para editar o desenho desejado.
O editor gráfico carrega
automaticamente os menus
correspondentes ao tipo de desenho
2.6. Edição, Visualização e Impressão de Listagens
Todas as listagens geradas pelo sistema CAD/Formas são visualizadas através do editor
EDITW. Qualquer listagem visualizada pode ser impressa a partir do editor:
1
Veja no manual "CAD/TQS - EAG – Editor de Aplicações Gráficas".

(011) 3083-2722 Fax (011) 3083-2798
8
Este é um típico programa de edição do Windows, que lê e grava arquivos texto. Além
dos controles de edição de textos do Windows e localização de mensagens de aviso e
erro.
Se você deseja editar, visualizar ou imprimir uma listagem qualquer, chame-a através
do menu "Visualizar" ou através do comando "Arquivos", "Utilidades", "Edição /
Visualização de listagens".
2.7. Edição de Critérios
Critérios podem ser localizados na pasta geral de critérios, na pasta do edifício ou na
pasta específica do pavimento do edifício. O controle do arquivo de critérios a ser
editado é feito através de uma janela de diálogo que aparece antes da edição de
qualquer arquivo.

Operação Geral
(011) 3083-2722 Fax (011) 3083-2798
9

(011) 3083-2722 Fax (011) 3083-2798
10
3. Menu Editar
O menu “Editar” controla a edição dos arquivo de critérios, do arquivo de entrada de
dados do modelo estrutural (Pilares, vigas, lajes e carregamentos), tabela de tipos de
cargas e tabelas de formas de laje nervurada, e interface com o SISEs.
3.1. Critérios
Os arquivos de critérios de projeto são os arquivos que adaptam os recursos dos
programas do sistema CAD/Formas às necessidades de cada usuário. Embora o sistema
seja o mesmo para todos, os resultados podem diferir em função dos critérios adotados.
3.1.1. Critérios de Projeto
Execute no menu principal a seqüência de comandos “Editar” – “Critérios” – “Projeto”.

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
11
Definida a opção de edição clique no botão “OK” e o programa de edição dos critérios
de projeto do CAD/Formas será acionado, Veja no manual “CAD/Formas – Manual de
Critérios de Projeto”, a descrição com detalhes de todos os critérios de projeto do
CAD/Formas.
 Comum a todos os projetos
Esta opção irá editar o arquivo de critérios de projetos comum a todos os projetos,
desde que não exista um arquivo de critérios na pasta onde o projeto será processado.

(011) 3083-2722 Fax (011) 3083-2798
12
 Comum a todos os pavimentos
Esta opção irá editar o arquivo de critérios de projetos comum a todos os pavimentos do
edifício atual, desde que não exista um arquivo de critérios na pasta onde o projeto será
processado.
 Especifico deste pavimento
Esta opção irá editar o arquivo de critérios de projetos na pasta atual, neste caso os
critérios editados somente serão válidos para este projeto.
3.1.2. Critérios de Desenho
Execute no menu principal a seqüência de comandos “Editar” – “Critérios” –
“Desenho”.
Veja no manual “CAD/Formas – Manual de Critérios de Projeto”, a descrição com
detalhes de todos os critérios de desenho do CAD/Formas.
3.1.3. Critérios de Entrada Gráfica
Execute no menu principal a seqüência de comandos “Editar” – “Critérios” – “Entrada
Gráfica”.

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
13
Note que esta opção geralmente estará desabilitada, ocorre que a “Entrada Gráfica” é
uma opção de entrada de dados antiga, mas que ainda está disponível apenas para casos
especiais, quando o usuário precisa rever algum projeto concluído em versões antigas.
Veja no manual “on-line” “CAD/Formas – Manual de Critérios de Projeto”, a descrição
com detalhes de todos os Critérios de Projeto, Desenho e Entrada Gráfica do
CAD/Formas.
3.2. Modelo Estrutural
Existem dois formatos de edição: A antiga Entrada Gráfica de Formas e o novo e
dinâmico Modelador Estrutural.
3.2.1. Entrada Gráfica de Formas
A seqüência de comandos “Editar” – “Modelo Estrutural” – “Entrada gráfica de
formas”, aciona o editor de entrada gráfica de formas com comandos específicos para
informações de geometria e carregamentos de vigas pilares e lajes.
A Entrada Gráfica de Formas é o modo mais antigo de definição de elementos
estruturais e carregamentos de cada pavimento.

(011) 3083-2722 Fax (011) 3083-2798
14
Veja o manual “CAD/Formas” – “Manual de Entrada Gráfica de Formas”, explicações
detalhadas de todas as funções e os comandos deste editor gráfico.
3.2.2. Modelador Estrutural
A seqüência de comandos “Editar” – “Modelo Estrutural” – “Modelador Estrutural”,
aciona o novo editor de entrada dados de elementos estruturais e carregamentos dos
pavimentos do edifício, integrando os dados dos pilares em todo o edifício.
O modelador Estrutural é o modo mais ágil e fácil para a definição de elementos
estruturais e carregamentos de cada pavimento.
Veja o manual “CAD/Formas” – “Manual do Modelador Estrutural”, explicações
detalhadas de todas as funções e os comandos deste editor gráfico.
Você também pode acionar o Modelador Estrutural clicando no botão “Editar”, ao lado
da caixa de listagem:

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
15
3.3. Tabelas
A opção “Tabelas” do Menu “Editar”, dá
acesso aos comandos para a edição das
“Tabelas de tipos de cargas”, das “Tabelas
de formas de laje nervuradas”, “Tabelas de
Armadura treliçada para lajes” e das
“Tabelas para enchimento de lajes
treliçadas”.
3.3.1. Tabelas de Tipos de Cargas
A tabela de tipos de cargas permite identificar as cargas verticais atuando no edifício
através de identificadores de alfanuméricos.
Acesse a edição de tabelas de cargas com a seqüência de comandos “Editar” – “Tipos
de cargas”:
Os tipos de cargas definidos em um projeto podem ser reaproveitados em outro
Tipo de carga poderá ter ao mesmo tempo componente de carga permanente e acidental
A alteração de um tipo de carga afeta todos os pavimentos com acesso à tabela alterada,
após reprocessamento.

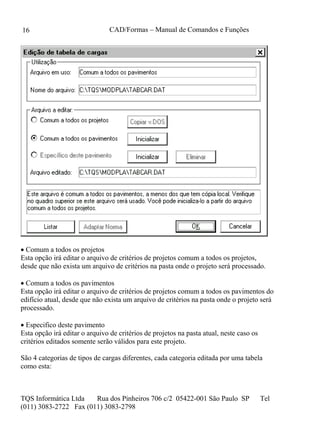

Definida a opção de edição clique no botão “OK” e o programa de Edição de tabelas de
cargas será acionado:

(011) 3083-2722 Fax (011) 3083-2798
16
processado.
São 4 categorias de tipos de cargas diferentes, cada categoria editada por uma tabela
como esta:

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
17
A tabela contém o título identificador, a
descrição, e as componentes permanente e
variável do tipo de carga.
As categorias de tipo de carga podem ser
definidas marcando-se uma das opções do
quadro ao lado.
Assim com os critérios de projeto, você pode manter tabelas de tipos de cargas a nível
geral, do edifício ou de um pavimento. Quando você cria uma tabela nova,
automaticamente as cargas da tabela mais próxima são copiadas2
.
A definição da tabela e o uso dos tipos de cargas dentro da entrada gráfica são mostra-
dos em detalhes no manual "Entrada Gráfica de Formas".
3.3.2. Tabelas de Formas de Lajes Nervuradas
Acesse a edição de tabelas de formas de lajes nervuradas com a seqüência de comandos
“Editar” – “Formas de lajes nervuradas”:
2
Ao criar uma nova tabela de cargas para um pavimento, as cargas definidas na tabela
de cargas do edifício, se existirem, serão copiadas.

(011) 3083-2722 Fax (011) 3083-2798
18
Assim como na edição das tabelas de tipos de cargas, você poderá editar as tabelas de
formas de lajes nervuradas para as seguintes opções:
processado.
Escolhida a opção a janela “Fabricantes de Formas de Lajes Nervuradas” será
apresentada

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
19
A seção “Fabricantes” já vem com a definição de quatro fabricantes genéricos, utilize
os botões inserir, editar e excluir para criar um novo fabricante, editar um fabricante
existente ou apagar um fabricante.
A seção “Lajes” esta configurada com formas/moldes de lajes nervuradas
comercializadas por cada fabricante.
As formas definidas nas tabelas de lajes nervuradas estarão disponíveis através do
Modelador estrutural nos dados de lajes:
3.3.3. Tabelas de Armadura treliçada para lajes
Acesse a edição de tabelas de armadura treliçada para lajes com a seqüência de
comandos “Editar” – “Tabelas” – “Armadura treliçada para lajes”:

(011) 3083-2722 Fax (011) 3083-2798
20
Você poderá editar as tabelas de armadura treliçada para lajes para as seguintes opções:
processado.
Escolhida a opção a janela “Catálogo de Armaduras Treliçadas” será apresentada:

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
21
O Botão “Adicionar” permite a criação de uma nova empresa ou uma nova treliça.
O uso desta “tabela” estará diretamente relacionada a configuração dos critérios de
projeto de lajes.

(011) 3083-2722 Fax (011) 3083-2798
22
3.3.4. Tabelas de Blocos para Enchimento de Lajes
Treliçadas
Acesse a edição de tabelas de blocos para enchimento de lajes treliçadas com a
seqüência de comandos “Editar” – “Tabelas” – “Blocos para Enchimento de Lajes
Treliçadas”:

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
23
Você poderá editar as tabelas de blocos para enchimento de lajes treliçadas para as
seguintes opções:
processado.
Escolhida a opção a janela “Catálogo de blocos para enchimento” será apresentada:
O Botão “Adicionar” permite a criação de novos enchimentos para diferentes materiais.
3.4. Arquivo LDF
Execute a seqüência de comandos “Editar” – “Arquivo LDF”, para editar ou visualizar
um arquivo LDF:

(011) 3083-2722 Fax (011) 3083-2798
24
O arquivo LDF contém a descrição da planta
de formas, em termos de geometria,
dimensões e carregamentos.
O CAD/Formas gera arquivos LDF
correspondentes a cada processamento da
“Extração gráfica de formas”.
A edição do arquivo LDF, continua
disponível apenas para manter a
compatibilidade com projetos antigos.
3.5. Importar de Projeto Geotécnico
A seqüência de comandos “Editar” – “Importar do projeto geotécnico”, inicia o
processo de interface com o Sistema Solo Estrutura:
A janela “Importar dados da Fundação para a Estrutura” permite a seleção do arquivo
.IEF com os resultado dos processamentos realizados sob a responsabilidade do
Geotécnico responsável pelo projeto.

Menu Editar
(011) 3083-2722 Fax (011) 3083-2798
25
3.6. Arquivo Qualquer
A seqüência de comandos “Editar” – “Arquivo qualquer”, faz com que o gerenciador
do CAD/Formas apresente uma janela onde são listados todos os arquivos existentes na
pasta atual, selecione um deles e o editor EDITW será acionado com a edição do arquivo
escolhido.

(011) 3083-2722 Fax (011) 3083-2798
26
4. Menu Processar
No menu “Processar”, estão os comandos para processamento de extração gráfica de
formas, geração do arquivo de dados dos pilares, geração de listagens e o comando que
permite processamento de todo o edifício de modo automático,e o comando para o
processamento da interface com o SISEs.
4.1. Extração Gráfica de Formas
As entradas gráficas de formas deverão ser processadas, para cálculo e distribuição de
dados para os demais sistemas. A partir da seqüência de comandos “Processar” –
“Extração gráfica de formas”.
O processamento é dividido em duas
etapas: a geração de um arquivo
intermediário, denominado LDF3
, e o
processamento deste arquivo.
A opção para gerar o desenho de planta
de formas.
3
De "Linguagem de Definição de Formas".

Menu Processar
(011) 3083-2722 Fax (011) 3083-2798
27
Você também pode fazer o processamento no Modelador Estrutural, para verificar
possíveis erros nos lançamentos dos dados de vigas, pilares, lajes, assim como também
gerar a planta de formas.
4.2. Geração de Desenhos
Para facilitar a verificação do lançamento das formas, o CAD/Formas permite emitir
desenhos de formas, locação de pilares e verificação de geometria e cargas. Estes
desenhos podem ser gerados a partir da seqüência de comandos “Processar” – “Geração
de desenhos”:
Os desenhos gerados, estarão disponíveis para a edição no painel direito do
gerenciador.
Veja no manual “CAD/Formas - Edição Gráfica de Desenhos de Formas” mais
detalhes sobre os desenhos de verificação.

(011) 3083-2722 Fax (011) 3083-2798
28
7
Geracao de
Desenhos
ProcessarBase de Dados
Entrada
Grafica
Desenho
Formas
Desenho
Pilares
de Verifiacao
Desenhos
Planta de
Planta de
O CAD/Formas permite também que você faça desenhos quaisquer utilizando
exclusivamente os recursos básicos de edição gráfica. Estes desenhos podem ser
manipulados e plotados tal qual os desenhos comuns de formas.
4.3. Processamento de Arquivo LDF
A seqüência de comandos “Processar” – Processamento de arquivo LDF, processa
somente o arquivo intermediário LDF4
, resultado da extração de dados lançados no
Modelador Estrutural ou na antiga Entrada Gráfica de Formas. Este comando
permanece no menu, apenas para manter a compatibilidade com projetos antigos
codificados diretamente nesta linguagem.
4
De "Linguagem de Definição de Formas".

Menu Processar
(011) 3083-2722 Fax (011) 3083-2798
29
4.4. Resumo Geral de Cargas e Gravação de Dados
de Pilares
Execute a seqüência de comandos “Processar” – “Resumo geral de cargas e gravação
de dados de pilares”:
O processamento de resumo geral de cargas e gravação de dados de pilares, varre todas
as formas do edifício, determina as reações de apoio sobre os pilares, vindas de vigas
ou de grelhas, gera um relatório com as reações, da fundação à cobertura, e finalmente,
grava um arquivo de dados para processamento de pilares, com a geometria e as
reações.
Para que o CAD/Formas possa obter as reações das vigas, será necessário que você
processe pelo menos o cálculo de esforços das vigas de cada pavimento. Mesmo que
você modele o piso por grelha e use os esforços na grelha para detalhar as vigas, o
processamento de esforços nas vigas será necessário para tornar os esforços da grelha
disponíveis para o resumo geral de cargas.
Também no caso de você detalhar pilares usando esforços devido a carregamento
vertical do pórtico espacial em vez de vigas ou grelhas, é necessário fazer este
processamento, para que a geometria dos pilares seja transportada para o CAD/Pilar.
Neste caso, através de um dos critérios do projeto, você pode evitar que o sistema leia e
liste os esforços devido a carregamentos verticais obtidos por processo convencional5
.
4.5. Processamento Global
A seqüência de comandos “Processar” – “Processamento global”, permite passar por
todas as etapas do processamento do edifício atual de maneira automática, conforme as
5
Se você transportar esforços devido a cargas verticais do pórtico para o CAD/Pilar, não
fará diferença se você também processar estes esforços por viga contínua ou grelha;
pois, apenas os esforços vindos do pórtico serão usados.

(011) 3083-2722 Fax (011) 3083-2798
30
opções escolhidas na Janela “Dados para processamento global do edifício”, as
definições de modelagem de pórtico espacial e as definições de modelagem estrutural
dos pisos do edifício.
Janela “Dados para processamento global do edifício”

Menu Processar
(011) 3083-2722 Fax (011) 3083-2798
31
 Planta de formas
Você poderá escolher a opção de processar a “Extração gráfica e executar o
processamento” das entradas gráficas de todos os pisos “ativos” do edifício.
 Grelhas
Se em um ou mais pisos definidos no edifício atual, você escolheu a modelagem
estrutural de grelhas de vigas ou grelhas de vigas mais lajes, o processamento global irá
reconhecer estas definições nos dados do edifício, e irá executar as opções de
processamentos marcadas na janela acima.

(011) 3083-2722 Fax (011) 3083-2798
32
 Pórtico espacial
Se você escolheu a modelagem estrutural de pórtico espacial, o processamento global
irá verificar estas definições nos dados do edifício, e irá executar as opções de
processamentos marcadas na janela acima.
 Lajes
Você poderá escolher entre processar ou não o dimensionamento e o detalhamento das
lajes de todos os pisos “ativos” na definição dos dados do edifício.
 Vigas
Você poderá escolher entre processar ou não o dimensionamento e o detalhamento das
vigas de todos os pisos “ativos” na definição dos dados do edifício.
 Pilares
Você poderá escolher entre processar ou não o dimensionamento e o detalhamento dos
pilares do edifício.
 Fundações
Se os dados da fundação foram lançados no “Modelador Estrutural” Você poderá
escolher entre processar ou não o dimensionamento e o detalhamento dos blocos sobre
estacas ou Sapatas do edifício.
 Escadas
Se as escadas foram definidas no Modelador Estrutural em função dos pisos auxiliares
definidos no dados do edifício. Você poderá escolher entre processar ou não o
dimensionamento e o detalhamento das escadas.
O sistema preenche os quadros de processamento de pórtico e grelha, de acordo com o
modelo estrutural definido. Você pode marcar e/ou desmarcar, sob seu controle, as
opções do quadro acima.
Atenção: o processamento global regera dados e
modelos para processamento, chegando até os
desenhos de armação. Você deve ter cuidado para
não perder arquivos e/ou desenhos previamente
editados.

Menu Processar
(011) 3083-2722 Fax (011) 3083-2798
33
4.5.1. Forçar Reprocessamento Global
Quando o botão “Forçar reprocessamento” da Janela “Dados para processamento global
do edifício” não estiver ativado o Sistema reconhecerá se um ou mais pavimento já
estão processados e se as ultimas alterações nos critérios de projeto ou nas entradas de
dados implicam na necessidade de novos processamentos.
Com o botão “Forçar
reprocessamento” ativado todos o
processamento global será executado
mesmo não havendo a necessidade.
4.5.2. Mostrar Avisos e Erros após o Processamento Global
Imediatamente após o processamento global ser concluído, será acionada a visualização
chamando a atenção para as mensagens de avisos e erros:
4.5.3. Verificações Posteriores ao Processamento Global
Apesar do computador, o engenheiro continua responsável pelo projeto. O computador
pode facilmente produzir resultados errados a partir de dados errados. Sugerimos alguns
procedimentos:

(011) 3083-2722 Fax (011) 3083-2798
34

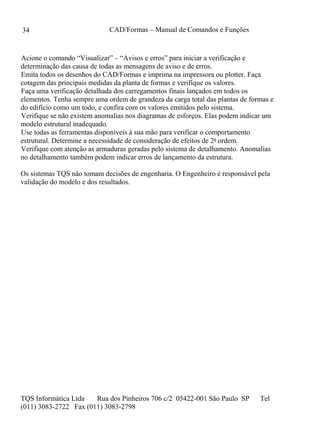

Acione o comando “Visualizar” – “Avisos e erros” para iniciar a verificação e
determinação das causa de todas as mensagens de aviso e de erros.
Emita todos os desenhos do CAD/Formas e imprima na impressora ou plotter. Faça
cotagem das principais medidas da planta de formas e verifique os valores.
Faça uma verificação detalhada dos carregamentos finais lançados em todos os
elementos. Tenha sempre uma ordem de grandeza da carga total das plantas de formas e
do edifício como um todo, e confira com os valores emitidos pelo sistema.
Verifique se não existem anomalias nos diagramas de esforços. Elas podem indicar um
modelo estrutural inadequado.
Use todas as ferramentas disponíveis à sua mão para verificar o comportamento
estrutural. Determine a necessidade de consideração de efeitos de 2a ordem.
Verifique com atenção as armaduras geradas pelo sistema de detalhamento. Anomalias
no detalhamento também podem indicar erros de lançamento da estrutura.
Os sistemas TQS não tomam decisões de engenharia. O Engenheiro é responsável pela
validação do modelo e dos resultados.

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
35
5. Menu Visualizar
O menu “Visualizar”, permite editar e/ou visualizar desenhos e listagens geradas pelos
programas do Sistema CAD/Formas.
5.1. Gráficos
A seqüência de comandos “Visualizar” – “Edição Gráfica”, aciona o programa de
edição gráfica de desenhos de formas, que permite visualizar e editar os desenhos do
CAD/Formas, ou ainda criar desenhos novos.
5.2. Processamento Atual
O arquivo gerado a partir do processamento do comando “Extração gráfica de formas”,
é listagem “(nome da entrada gráfica).LST”, esta listagem poderá ser editada e/ou
visualizada através do programa de edição de textos “EDITW”, a partir da seqüência de
comandos: “Visualizar” – “Processamento atual”.
Veja a seguir a listagem gerada na ocasião do processamento da “Extração gráfica de
formas”:

(011) 3083-2722 Fax (011) 3083-2798
36
A conferência dos valores emitidos na listagem e a verificação de mensagens é de
extrema importância para o projeto - algumas mensagens podem de fato indicar erros
no lançamento da planta de formas.
Use os botões da barra de ferramentas deste editor para pesquisar
textos quaisquer, mensagens de erro e de avisos.
5.2.1. Avisos
O sistema emite avisos quando encontra situações onde potencialmente podem existir
erros, quando um determinado modelo estrutural nem sempre é calculado corretamente
e exige verificação, ou quando alguma informação importante não fornecida foi
assumida. Por exemplo:
***001 AVISO: Viga não linear
Esta mensagem é emitida sempre que uma viga muda de direção. Se a mensagem
aparece em uma viga reta, é por que há um erro de geometria.
***002 AVISO: Viga V1 trecho 6 não recebe carga de laje; VERIFIQUE
Uma viga não receberá carga de laje se estiver no meio de um vazio na planta de
formas. Isto pode acontecer na caixa de elevador, mas em outras regiões pode indicar
uma falha na definição das lajes.

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
37
***003 AVISO: Nó 100 na viga V3 não cai sobre o pilar P9
Quando a geometria da viga não passa diretamente sobre o contorno do pilar, como por
exemplo, em um console, o sistema não saberá determinar corretamente o comprimento
do apoio da viga. O comprimento do apoio poderá ser zerado, e outra mensagem será
emitida:
***004 AVISO: Viga V3 com apoio final nulo no vão 2
Para que o detalhamento de ancoragem de vigas seja completado corretamente, o
comprimento de apoio desta viga deverá ser fornecido diretamente dentro do
CAD/Vigas. Outro caso em que o comprimento do apoio precisa ser verificado é em
uma mudança de seção:
***005 AVISO: Mudança de largura na viga V10 de 20 para 30 cm
O cálculo de comprimento deste apoio PRECISA ser verificado
Altere se necessário a entrada de dados do CAD/Vigas
Algumas vezes uma mensagem é emitida quando um critério está sendo usado, mas
outro melhor poderia ser usado no lugar. Por exemplo, na distribuição de carga nas
lajes, pode ocorrer a mensagem:
***006 AVISO: Cargas concentradas na laje serão lançadas no telhado
O CAD/Formas tem dificuldade em analisar a geometria em certas vigas com excesso
de nós definidos nos apoios. Uma mensagem fazendo uma referência a nós tipo N pode
aparecer, sugerindo que o projetista verifique o modelo final gerado de uma viga:
***007 AVISO: Viga com nós tipo "N": V8, verifique lançamento de cargas
A emissão de avisos não invalida a planta de formas para efeito de processamento.
Você pode continuar o processamento do edifício, se avaliar que o lançamento das
formas está correto.
5.2.2. Erros
Quando um erro é emitido, o sistema não é capaz de terminar o processamento, e as
demais tarefas relativas à planta de formas não poderão ser completadas.
Na entrada gráfica, erros no lançamento serão detectados na etapa de verificação e/ou
consistência, que pode ser acionada dentro do editor. Assim, eliminados os erros de
extração, poucos erros deverão ser detectados no processamento de formas.

(011) 3083-2722 Fax (011) 3083-2798
38
Em caso de erro, necessariamente você terá que tomar uma medida corretiva antes de
continuar o processamento do edifício.
5.2.3. Outras Informações na Listagem
Percorrendo a listagem do processamento, várias informações interessantes poderão ser
verificadas. Inicialmente temos para esta planta de formas, a identificação dos pisos,
cotas e pé-direitos:
Definição de Pisos
------------------
Piso Título Cota P.D. Seção
2 1o Andar 7.20 3.20 1 CON
3 2o Andar 9.90 2.70 2
4 3o Andar 12.60 2.70 2
5 4o Andar 15.30 2.70 2
6 5o Andar 18.00 2.70 2 CON
Após o processamento da geometria e dimensões dos elementos, o sistema emite uma
lista de quantitativos para um piso:
Quantitativos
-------------
Elemento Área de Volume de Comprimento Compr médio
formas (m2) concreto (m3) linear (m) vaos (m)
----------- ------------- ----------- -----------
V101 5.28 .48 4.80 4.80
V102 5.28 .48 4.80 4.80
V103 3.08 .28 2.80 2.80
V104 3.08 .28 2.80 2.80
----------- ------------- ----------- ----------
16.72 1.52 15.20 3.80
P3 2.56 .13
P4 2.56 .13
P5 2.56 .13
P6 2.56 .13
----------- -------------
10.24 .51
L101 13.44 1.34
----------- -------------
13.44 1.34
----------- -------------
Total geral 40.40 3.38
Espessura média das lajes = 20.5
A área de formas de madeira é medida pela soma do perímetro interno das lajes e
painéis de vigas e pilares. Esta medida é aproximada, não levando em consideração o

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
39

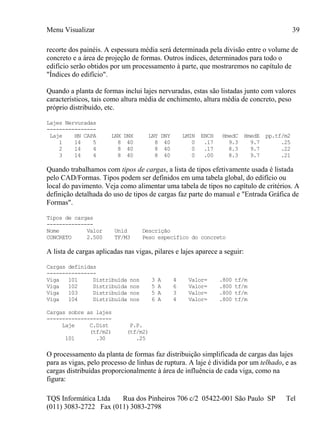

recorte dos painéis. A espessura média será determinada pela divisão entre o volume de
concreto e a área de projeção de formas. Outros índices, determinados para todo o
edifício serão obtidos por um processamento à parte, que mostraremos no capítulo de
"Índices do edifício".
Quando a planta de formas inclui lajes nervuradas, estas são listadas junto com valores
característicos, tais como altura média de enchimento, altura média de concreto, peso
próprio distribuído, etc.
Lajes Nervuradas
----------------
Laje HN CAPA LNX DNX LNY DNY LMIN ENCH HmedC HmedE pp.tf/m2
1 14 5 8 40 8 40 0 .17 9.3 9.7 .25
2 14 4 8 40 8 40 0 .17 8.3 9.7 .22
3 14 4 8 40 8 40 0 .00 8.3 9.7 .21
Quando trabalhamos com tipos de cargas, a lista de tipos efetivamente usada é listada
pelo CAD/Formas. Tipos podem ser definidos em uma tabela global, do edifício ou
local do pavimento. Veja como alimentar uma tabela de tipos no capítulo de critérios. A
definição detalhada do uso de tipos de cargas faz parte do manual e "Entrada Gráfica de
Formas".
Tipos de cargas
---------------
Nome Valor Unid Descrição
CONCRETO 2.500 TF/M3 Peso específico do concreto
A lista de cargas aplicadas nas vigas, pilares e lajes aparece a seguir:
Cargas definidas
----------------
Viga 101 Distribuída nos 3 A 4 Valor= .800 tf/m
Cargas sobre as lajes
---------------------
Laje C.Dist P.P.
(tf/m2) (tf/m2)
101 .30 .25
O processamento da planta de formas faz distribuição simplificada de cargas das lajes
para as vigas, pelo processo de linhas de ruptura. A laje é dividida por um telhado, e as
cargas distribuídas proporcionalmente à área de influência de cada viga, como na
figura:

(011) 3083-2722 Fax (011) 3083-2798
40
V5
V9
V11
V20
V24
V22
L5
P7
O desenho esquemático da distribuição de cargas pode ser obtido e plotado através de
menus que mostraremos adiante. Na listagem do processamento do LDF, são mostradas
as cargas distribuídas em cada trecho de cada laje através deste processo:
Influência das lajes
--------------------
Laje 101 Tipo R P= 8.25 Trecho Influ Carga Compr Carga/m
500 X 300 H= 10.0 area= 15.0 5 V102 .350 2.888 500. .577
6 V104 .150 1.238 300. .413
4 V101 .350 2.888 500. .577
3 V103 .150 1.238 300. .413
A influência na listagem acima é a razão, entre 0 e 1, da carga total da laje lançada
sobre um determinado trecho. Teremos então a carga total no trecho, e a carga por
metro, que será transferida para o cálculo de vigas. Estas informações também constam
de um dos desenhos de verificação. Parte da carga projetada em cada trecho é projetada
também sobre os pilares, e aparece na listagem:
Cargas nos pilares
------------------
Pilar Carga da Vento MX MY Peso Próprio / pisos
laje (TF) 2 3
3 .10 .0 .0 .32
CL+PP .42
Para lajes nervuradas, o sistema calcula a carga distribuída total, a carga distribuída
linear por nervura, e as dimensões equivalentes para discretização por uma grelha:

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
41

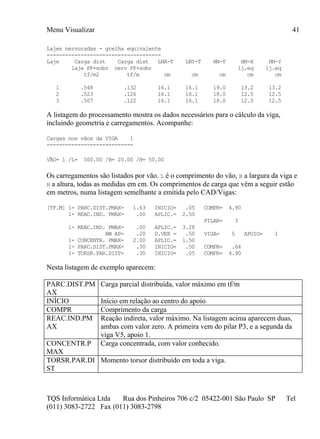

Lajes nervuradas - grelha equivalente
-------------------------------------
Laje Carga dist Carga dist LNX-T LNY-T HN-T HN-X HN-Y
laje PP+sobr nerv PP+sobr lj.eq lj.eq
tf/m2 tf/m cm cm cm cm cm
1 .548 .132 16.1 16.1 19.0 13.2 13.2
2 .523 .126 16.1 16.1 18.0 12.5 12.5
3 .507 .122 16.1 16.1 18.0 12.5 12.5
A listagem do processamento mostra os dados necessários para o cálculo da viga,
incluindo geometria e carregamentos. Acompanhe:
Cargas nos vãos da VIGA 1
----------------------------
VÃO= 1 /L= 500.00 /B= 20.00 /H= 50.00
Os carregamentos são listados por vão. L é o comprimento do vão, B a largura da viga e
H a altura, todas as medidas em cm. Os comprimentos de carga que vêm a seguir estão
em metros, numa listagem semelhante a emitida pelo CAD/Vigas:
[TF.M] 1- PARC.DIST.PMAX= 1.63 INICIO= .05 COMPR= 4.90
1- REAC.IND. PMAX= .00 APLIC.= 2.50
PILAR= 3
1- REAC.IND. PMAX= .00 APLIC.= 3.28
BW AP= .20 D.VER = .50 VIGA= 5 APOIO= 1
1- CONCENTR. PMAX= 2.00 APLIC.= 1.50
1- PARC.DIST.PMAX= .30 INICIO= .50 COMPR= .64
1- TORSR.PAR.DIST= .30 INICIO= .05 COMPR= 4.90
Nesta listagem de exemplo aparecem:
PARC.DIST.PM
AX
Carga parcial distribuída, valor máximo em tf/m
INÍCIO Início em relação ao centro do apoio
COMPR Comprimento da carga
REAC.IND.PM
AX
Reação indireta, valor máximo. Na listagem acima aparecem duas,
ambas com valor zero. A primeira vem do pilar P3, e a segunda da
viga V5, apoio 1.
CONCENTR.P
MAX
Carga concentrada, com valor conhecido.
TORSR.PAR.DI
ST
Momento torsor distribuído em toda a viga.

(011) 3083-2722 Fax (011) 3083-2798
42
As cargas concentradas provenientes de outras vigas e de pilares que nascem não são
calculadas pelo CAD/Formas. O desenho de nós de vigas (mostrado no manual de
"Edição de Desenho de Formas") mostra graficamente as cargas finais que atuam nas
vigas, e ajuda bastante na verificação de cargas.
A seguir são mostrados os dados dos apoios:
Apoio Largura Excen HCS HCI DFSE DFLE TPS
1 .40 .05 .10 .00 .25 .10 8
2 .40 .05
onde:
Apoio Número do apoio da viga
Largura Largura do apoio
Excen Excentricidade de apoio
HCS Altura colaborante superior da laje
HCI Altura colaborante inferior da laje
DFSE Distância do eixo da viga a uma referência vertical arbitrária
DFLE Distância do eixo da viga a uma referência horizontal arbitrária
TPS Tipo de seção segundo a convenção do CAD/Vigas
Veja a discussão a respeito de distância a eixos, larguras colaborantes e tipos de seção
no capítulo "Métodos e critérios de projeto"
Por último, é mostrada uma somatória de cargas para todos os pisos representados por
esta planta, para vigas e pilares. A carga das lajes já está distribuída nas vigas e pilares.
Somatória de cargas ( 5 pisos)
------------------------------
Vigas 124.96 tf
Pilares 7.58 tf (PP 5.60 tf Outras 1.98 tf)
----------
Total 132.54 tf
5.3. Resumo Geral de Cargas
O arquivo gerado a partir do processamento do comando “Resumo geral de cargas e
gravação de dados de pilares”, é listagem “CARPIL.LST”, esta listagem poderá ser
editada e/ou visualizada através do programa de edição de textos “EDITW”, a partir da
seqüência de comandos: “Visualizar” – “Resumo geral de Cargas”.

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
43
Veja a seguir, uma listagem:
Quando as reações dos pilares vêm direto da grelha, uma anotação aparece na coluna de
cargas acumuladas.
Quando o processamento de vigas e pilares com os esforços provenientes do
processamento do pórtico espacial (Modelo IV) a listagem do resumo geral de cargas
emite a seguinte mensagem:
=================================================
ATENÇÃO
=================================================
Os esforços listados a seguir são resultantes do
cálculo da estrutura com pórtico espacial,
listados exclusivamente para o caso de
carregamento 1 (todas as forças verticais
agindo simultaneamente)
Esta listagem é do mesmo tipo gerado pelo comando
do Pórtico-TQS, "Processar, Relatório de esforços

(011) 3083-2722 Fax (011) 3083-2798
44
em vigas e pilares". Este último entretanto
gera a listagem com todos os carregamentos
transferidos para detalhamento de vigas e pilares
Você também pode obter em detalhes as reações de
apoio através do comando "Tabela de reações de
apoio em desenho" do Pórtico-TQS.
As cargas nos pilares dentro do arquivo .DAT
não são usadas efetivamente neste modelo e não são
iguais às mostradas a seguir. No CAD/Pilar, neste
modelo de cálculo, os pilares são carregados com
esforços obtidos no pórtico espacial, transferidos
no arquivo tipo .TEP.
=================================================
5.3.1. Desenhos Gerados Junto com o Resumo
Para facilitar a verificação de dados, dois tipos de desenhos são gerados depois do
processamento do resumo de cargas, para visualizar/editar estes desenhos utilize a
seqüência de comandos “Visualizar” – “Gráficos”.
O desenho CARPIL.DWG, na pasta ESPACIAL, contém a planta de todos os pilares, com
sobreposição da representação dos pilares em todos os pisos. É ideal para verificar
variações de seções e possíveis erros de geometria. No caso de variação de seção, o
centro de gravidade de uma seção é ligado ao da próxima por uma linha em cor
destacada.
5.4. Avisos e Erros
A seqüência de comandos “Visualizar” – “Avisos e erros”, ou um clique no ícone na
barra de ferramentas acionará o programa “Visualizador de Erros”:
O Visualizador de Erros é um programa que apresenta de forma gráfica e organizada
os avisos/erros emitidos durante um processamento, seja ele global (Ex: Processamento
Global) ou local (Ex: Processamento de um Pavimento).

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
45
A visualização de avisos/erros está disponível em todos os sistemas CAD/TQS.
5.4.1. Ambiente do Programa de Avisos e Erros
O ambiente principal do Visualizador de Erros é composto por:
Barra de ferramentas
Através da barra de ferramentas, você pode filtrar os erros referentes a um determinado
sistema (CAD/Formas, CAD/Vigas, ...) e atualizar a lista de erros mostrada ao lado.
Para visualizar todos os erros encontrados no seu edifício, clique no seguinte botão:
Árvore do edifício
Através da árvore de edifício, você pode selecionar os erros de um pavimento
específico e atualizar a lista de erros mostrada ao lado.

(011) 3083-2722 Fax (011) 3083-2798
46
Lista de erros
Todos os erros são listados de maneira organizada segundo ao seu sistema e ao seu
pavimento. O erro atual, isto é, o erro que está sendo descrito na janela abaixo da lista,
é destacado na cor amarela. Se você clicar em cima do erro (linha da tabela), o
programa automaticamente mostra a sua descrição na janela abaixo.
Janela gráfica
Na janela gráfica, é mostrado o desenho do pavimento selecionado na árvore
do edifício e a localização dos erros em planta. Os erros são representados
graficamente por um círculo, como mostrado ao lado.
O erro atual, isto é, o erro que está sendo descrito na janela abaixo da lista, é destacado
por um retângulo. Se você clicar em cima do erro (círculo), o programa
automaticamente mostra a sua descrição na janela ao lado.
Descrição do erro
Todos os erros são descritos de forma clara e objetiva. Em algumas mensagens
inclusive, são mostrados alguns valores numéricos calculados durante o processamento.
Barra de Status
Na barra de status inferior, é possível verificar a quantidade
total de erros. Além disso, em determinados erros você pode
acessar mais detalhes clicando no canto direito inferior.
5.4.2. Como Atualizar a Lista de Erros
Você pode executar um processamento mantendo o Visualizador de Erros aberto. No
entanto, a lista de erros não é atualizada automaticamente. Para atualizá-la, utilize a
barra de ferramentas ou a tecla de atalho F5.

Menu Visualizar
(011) 3083-2722 Fax (011) 3083-2798
47
5.4.3. Como Configurar a Visualização
Você pode configurar os parâmetros dos erros visualizados. Por exemplo: alterar as
cores das entidades da janela gráfica, filtrar erros com uma determinada classificação.
Para isto, clique no seguinte botão da barra de ferramentas:
Então será acionada a janela “Parâmetro de Visualização”:

TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br

Formas 01-comandos e funções

Mais conteúdo relacionado

Mais procurados

Semelhante a Formas 01-comandos e funções

Mais de Anderson Ricardo Cunha

Último

Formas 01-comandos e funções
