TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
CAD/AGC & DP
Armação Genérica de Concreto Armado
Manual de Critérios de Projeto

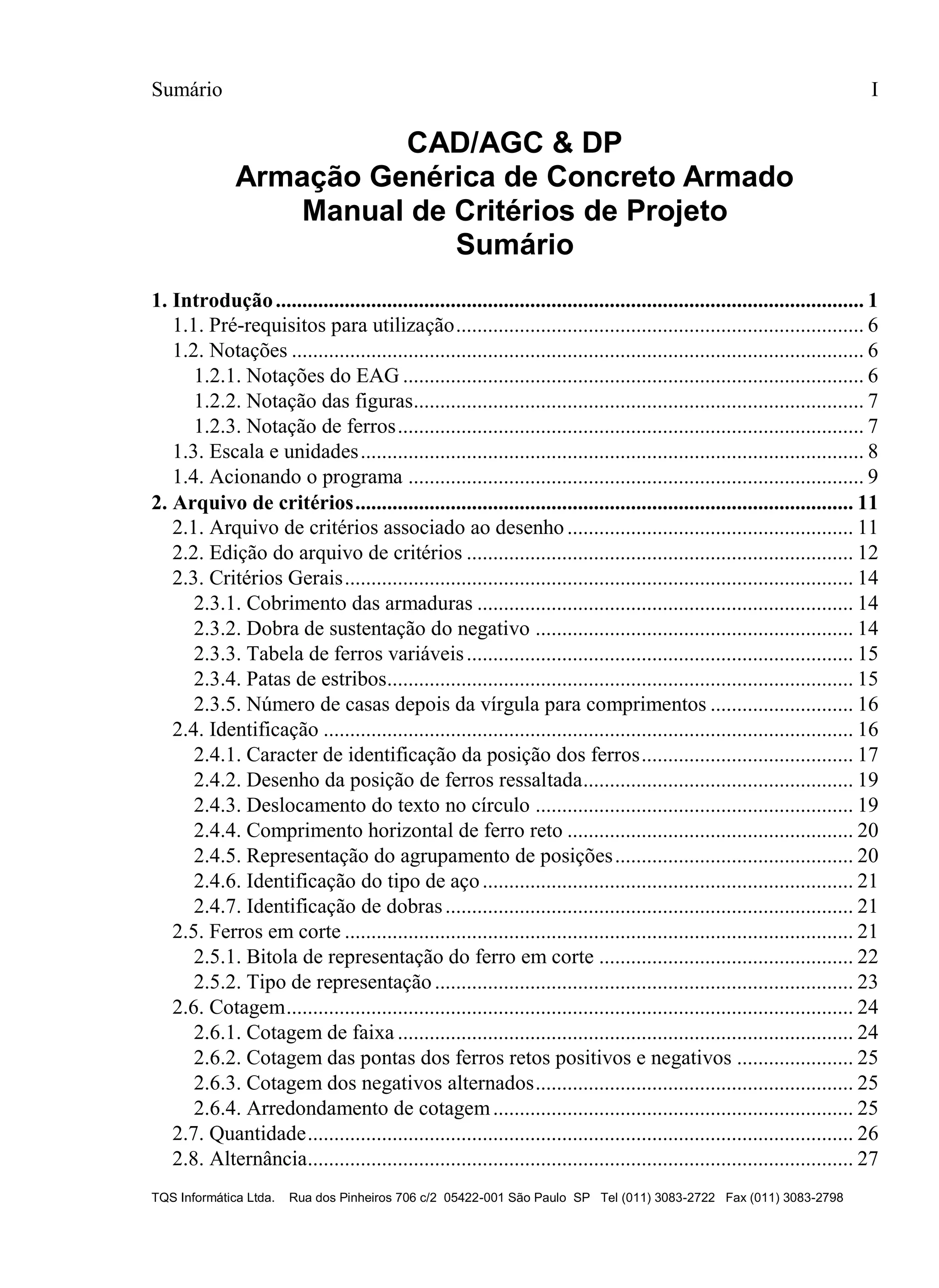

Sumário
1.1. Pré-requisitos para utilização............................................................................. 6
1.2. Notações ............................................................................................................ 6
1.2.1. Notações do EAG ....................................................................................... 6
1.2.2. Notação das figuras..................................................................................... 7
1.2.3. Notação de ferros........................................................................................ 7
1.3. Escala e unidades............................................................................................... 8

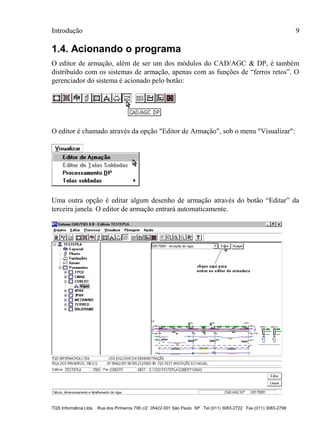

1.4. Acionando o programa ...................................................................................... 9

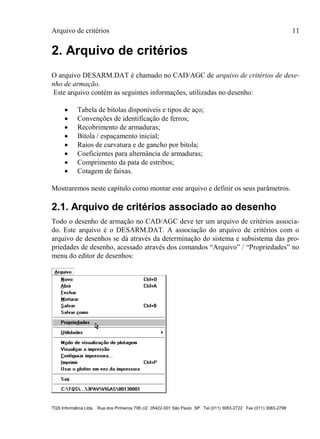

2.1. Arquivo de critérios associado ao desenho ...................................................... 11

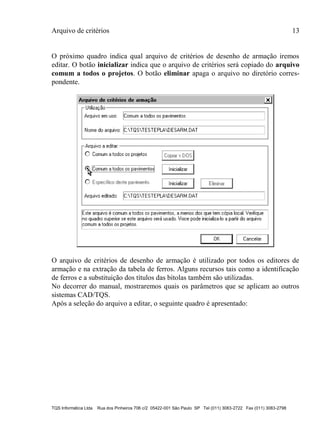

2.2. Edição do arquivo de critérios ......................................................................... 12

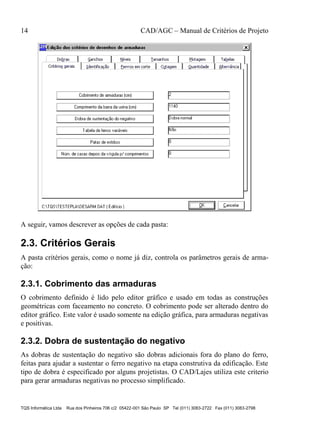

2.3. Critérios Gerais................................................................................................ 14
2.3.1. Cobrimento das armaduras ....................................................................... 14
2.3.2. Dobra de sustentação do negativo ............................................................ 14
2.3.3. Tabela de ferros variáveis......................................................................... 15
2.3.4. Patas de estribos........................................................................................ 15
2.3.5. Número de casas depois da vírgula para comprimentos ........................... 16
2.4. Identificação .................................................................................................... 16

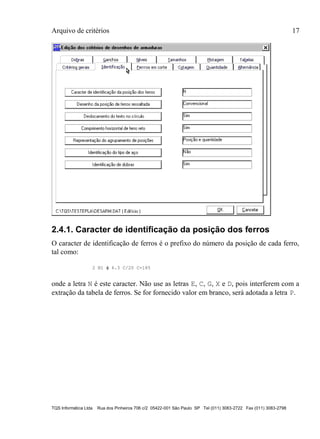

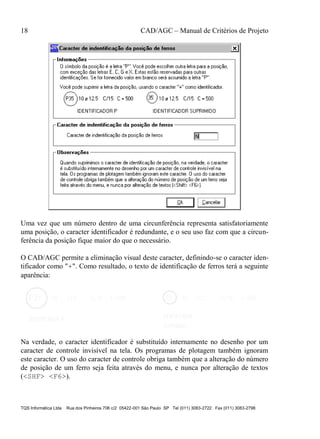

2.4.1. Caracter de identificação da posição dos ferros........................................ 17
2.4.2. Desenho da posição de ferros ressaltada................................................... 19
2.4.3. Deslocamento do texto no círculo ............................................................ 19
2.4.4. Comprimento horizontal de ferro reto ...................................................... 20
2.4.5. Representação do agrupamento de posições............................................. 20

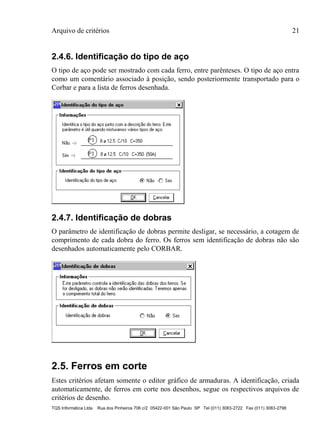

2.4.6. Identificação do tipo de aço...................................................................... 21
2.4.7. Identificação de dobras............................................................................. 21
2.5. Ferros em corte ................................................................................................ 21

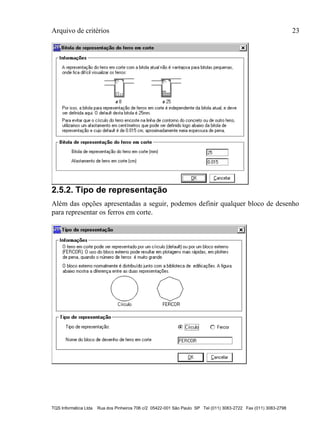

2.5.1. Bitola de representação do ferro em corte ................................................ 22
2.5.2. Tipo de representação............................................................................... 23

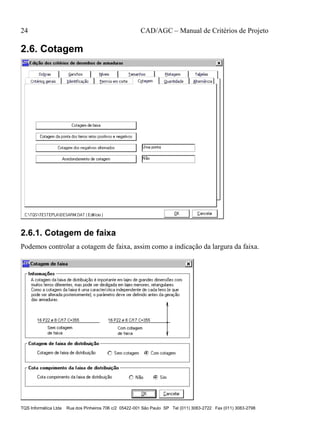

2.6. Cotagem........................................................................................................... 24
2.6.1. Cotagem de faixa ...................................................................................... 24

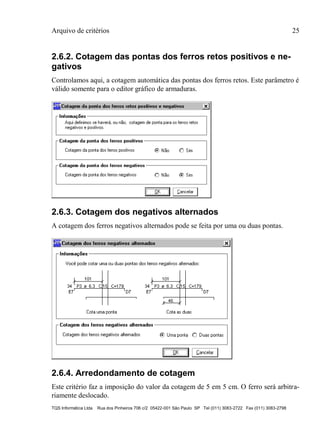

2.6.2. Cotagem das pontas dos ferros retos positivos e negativos ...................... 25
2.6.3. Cotagem dos negativos alternados............................................................ 25
2.6.4. Arredondamento de cotagem.................................................................... 25

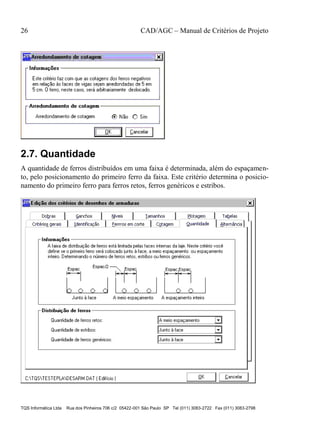

2.7. Quantidade....................................................................................................... 26

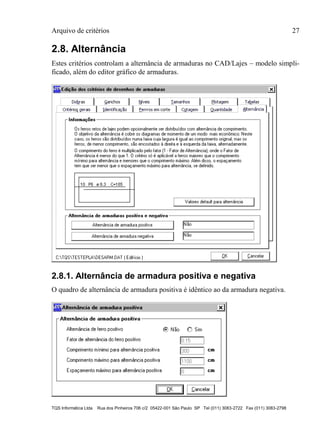

2.8. Alternância....................................................................................................... 27
1. Introdução............................................................................................................... 1
2. Arquivo de critérios.............................................................................................. 11

II CAD/AGC – Manual de Critérios de Projeto
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798

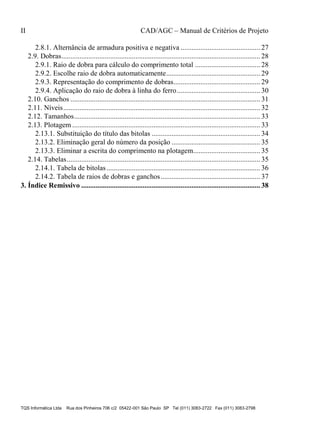

2.8.1. Alternância de armadura positiva e negativa ............................................ 27
2.9. Dobras.............................................................................................................. 28
2.9.1. Raio de dobra para cálculo do comprimento total .................................... 28
2.9.2. Escolhe raio de dobra automaticamente.................................................... 29

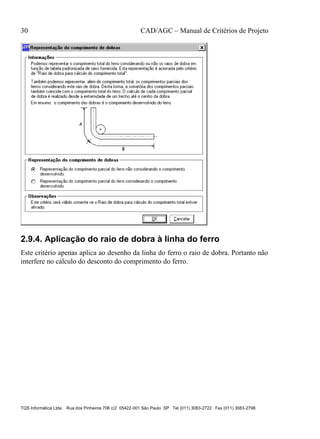

2.9.3. Representação do comprimento de dobras................................................ 29

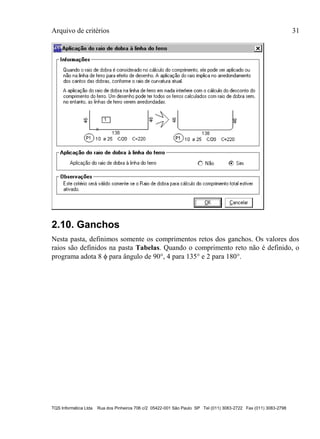

2.9.4. Aplicação do raio de dobra à linha do ferro.............................................. 30
2.10. Ganchos ......................................................................................................... 31
2.11. Níveis............................................................................................................. 32
2.12. Tamanhos....................................................................................................... 33
2.13. Plotagem ........................................................................................................ 33

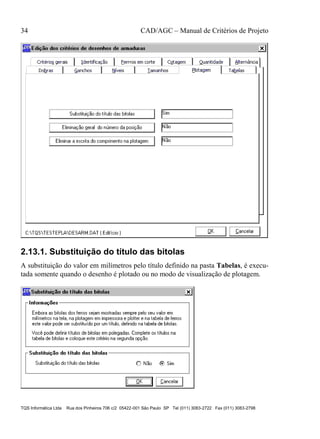

2.13.1. Substituição do título das bitolas ............................................................ 34

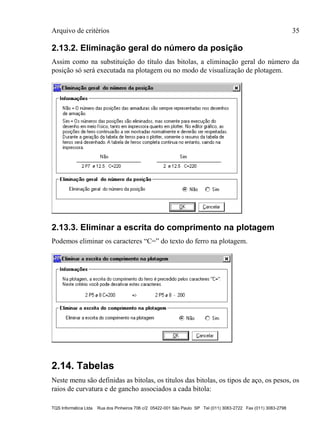

2.13.2. Eliminação geral do número da posição ................................................. 35
2.13.3. Eliminar a escrita do comprimento na plotagem..................................... 35
2.14. Tabelas........................................................................................................... 35
2.14.1. Tabela de bitolas..................................................................................... 36

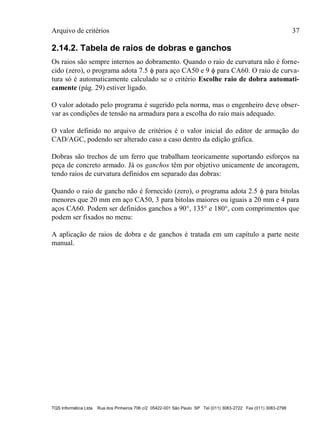

2.14.2. Tabela de raios de dobras e ganchos....................................................... 37

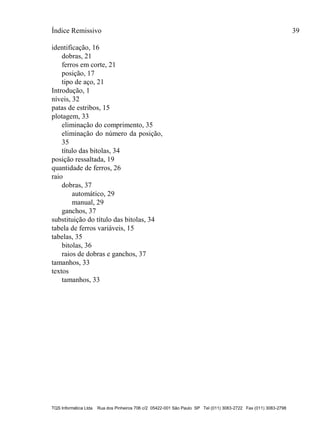

3. Índice Remissivo ................................................................................................... 38

Introdução 1

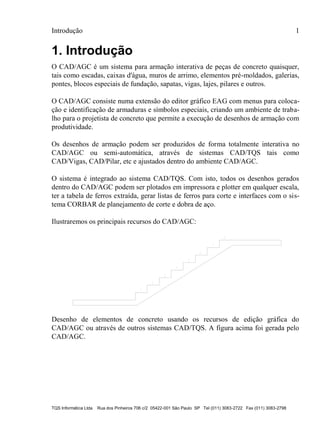

1. Introdução
O CAD/AGC é um sistema para armação interativa de peças de concreto quaisquer,
tais como escadas, caixas d'água, muros de arrimo, elementos pré-moldados, galerias,
pontes, blocos especiais de fundação, sapatas, vigas, lajes, pilares e outros.
O CAD/AGC consiste numa extensão do editor gráfico EAG com menus para coloca-
ção e identificação de armaduras e símbolos especiais, criando um ambiente de traba-
lho para o projetista de concreto que permite a execução de desenhos de armação com
produtividade.
Os desenhos de armação podem ser produzidos de forma totalmente interativa no
CAD/AGC ou semi-automática, através de sistemas CAD/TQS tais como
CAD/Vigas, CAD/Pilar, etc e ajustados dentro do ambiente CAD/AGC.
O sistema é integrado ao sistema CAD/TQS. Com isto, todos os desenhos gerados
dentro do CAD/AGC podem ser plotados em impressora e plotter em qualquer escala,
ter a tabela de ferros extraída, gerar listas de ferros para corte e interfaces com o sis-
tema CORBAR de planejamento de corte e dobra de aço.
Ilustraremos os principais recursos do CAD/AGC:
Desenho de elementos de concreto usando os recursos de edição gráfica do
CAD/AGC ou através de outros sistemas CAD/TQS. A figura acima foi gerada pelo
CAD/AGC.

2 CAD/AGC – Manual de Critérios de Projeto

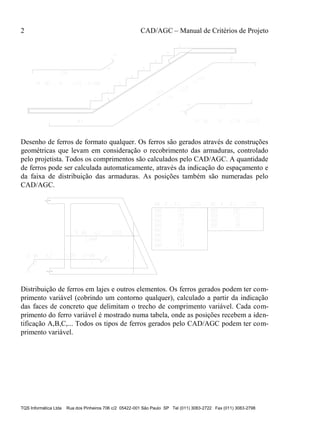

Desenho de ferros de formato qualquer. Os ferros são gerados através de construções
geométricas que levam em consideração o recobrimento das armaduras, controlado
pelo projetista. Todos os comprimentos são calculados pelo CAD/AGC. A quantidade
de ferros pode ser calculada automaticamente, através da indicação do espaçamento e
da faixa de distribuição das armaduras. As posições também são numeradas pelo
CAD/AGC.
Distribuição de ferros em lajes e outros elementos. Os ferros gerados podem ter com-
primento variável (cobrindo um contorno qualquer), calculado a partir da indicação
das faces de concreto que delimitam o trecho de comprimento variável. Cada com-
primento do ferro variável é mostrado numa tabela, onde as posições recebem a iden-
tificação A,B,C,... Todos os tipos de ferros gerados pelo CAD/AGC podem ter com-
primento variável.

Introdução 3

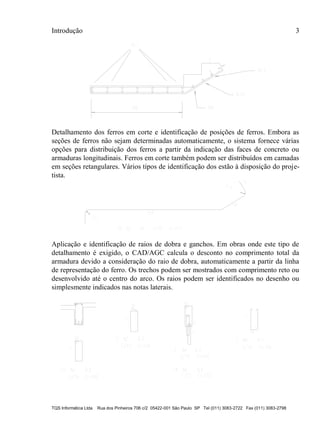

Detalhamento dos ferros em corte e identificação de posições de ferros. Embora as
seções de ferros não sejam determinadas automaticamente, o sistema fornece várias
opções para distribuição dos ferros a partir da indicação das faces de concreto ou
armaduras longitudinais. Ferros em corte também podem ser distribuídos em camadas
em seções retangulares. Vários tipos de identificação dos estão à disposição do proje-
tista.
Aplicação e identificação de raios de dobra e ganchos. Em obras onde este tipo de
detalhamento é exigido, o CAD/AGC calcula o desconto no comprimento total da
armadura devido a consideração do raio de dobra, automaticamente a partir da linha
de representação do ferro. Os trechos podem ser mostrados com comprimento reto ou
desenvolvido até o centro do arco. Os raios podem ser identificados no desenho ou
simplesmente indicados nas notas laterais.

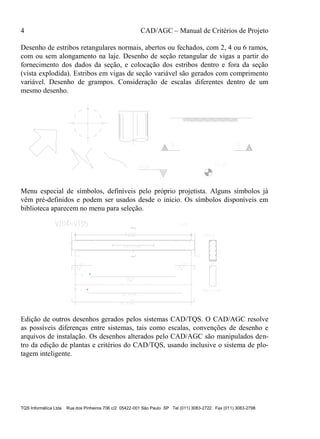

Desenho de estribos retangulares normais, abertos ou fechados, com 2, 4 ou 6 ramos,
com ou sem alongamento na laje. Desenho de seção retangular de vigas a partir do
fornecimento dos dados da seção, e colocação dos estribos dentro e fora da seção
(vista explodida). Estribos em vigas de seção variável são gerados com comprimento
variável. Desenho de grampos. Consideração de escalas diferentes dentro de um
mesmo desenho.
Menu especial de símbolos, definíveis pelo próprio projetista. Alguns símbolos já
vêm pré-definidos e podem ser usados desde o início. Os símbolos disponíveis em
biblioteca aparecem no menu para seleção.
Edição de outros desenhos gerados pelos sistemas CAD/TQS. O CAD/AGC resolve
as possíveis diferenças entre sistemas, tais como escalas, convenções de desenho e
arquivos de instalação. Os desenhos alterados pelo CAD/AGC são manipulados den-
tro da edição de plantas e critérios do CAD/TQS, usando inclusive o sistema de plo-
tagem inteligente.

Introdução 5
Lista de ferros desenhada. Tabela de ferros onde cada ferro de formato qualquer na
planta é detalhado para corte. Permite também a omissão de detalhes de dobras em
desenhos complexos, deixando o diagrama de montagem para a lista de ferros.
Os desenhos criados com o CAD/AGC geram tabelas de ferros e interface com o
sistema CORBAR1
. Ferros de comprimento variável são detalhados um a um na lista
de corte, e ferros de formato qualquer são reconhecidos automaticamente.
1
CORBAR: Sistema computacional de otimização e controle de corte e dobra de aço,
desenvolvido pela TQS.

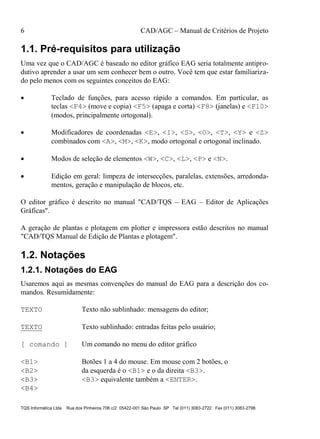

1.1. Pré-requisitos para utilização
Uma vez que o CAD/AGC é baseado no editor gráfico EAG seria totalmente antipro-
dutivo aprender a usar um sem conhecer bem o outro. Você tem que estar familiariza-
do pelo menos com os seguintes conceitos do EAG:
 Teclado de funções, para acesso rápido a comandos. Em particular, as
teclas <F4> (move e copia) <F5> (apaga e corta) <F8> (janelas) e <F10>
(modos, principalmente ortogonal).
 Modificadores de coordenadas <E>, <I>, <S>, <O>, <T>, <Y> e <Z>
combinados com <A>, <M>, <K>, modo ortogonal e ortogonal inclinado.
 Modos de seleção de elementos <W>, <C>, <L>, <P> e <N>.
 Edição em geral: limpeza de intersecções, paralelas, extensões, arredonda-
mentos, geração e manipulação de blocos, etc.
O editor gráfico é descrito no manual "CAD/TQS – EAG – Editor de Aplicações
Gráficas".
A geração de plantas e plotagem em plotter e impressora estão descritos no manual
"CAD/TQS Manual de Edição de Plantas e plotagem".
1.2. Notações
1.2.1. Notações do EAG
Usaremos aqui as mesmas convenções do manual do EAG para a descrição dos co-
mandos. Resumidamente:
TEXTO Texto não sublinhado: mensagens do editor;
TEXTO Texto sublinhado: entradas feitas pelo usuário;
[ comando ] Um comando no menu do editor gráfico
<B1> Botões 1 a 4 do mouse. Em mouse com 2 botões, o
<B2> da esquerda é o <B1> e o da direita <B3>.
<B3> <B3> equivalente também a <ENTER>.
<B4>

Introdução 7
<x> Tecla qualquer. Exemplo: <A>, <E>, <I>, <O>, <U>.
Teclas especiais:
<ESC> <ENTER> <CTL> <SHF> <ALT> <F1> .. <F10>
<Home> <Pg Up> <End> <Pg Dn>

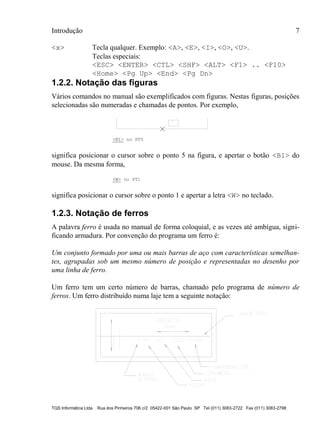

1.2.2. Notação das figuras
Vários comandos no manual são exemplificados com figuras. Nestas figuras, posições
selecionadas são numeradas e chamadas de pontos. Por exemplo,
<B1> no PT5
significa posicionar o cursor sobre o ponto 5 na figura, e apertar o botão <B1> do
mouse. Da mesma forma,
<W> no PT1
significa posicionar o cursor sobre o ponto 1 e apertar a letra <W> no teclado.
1.2.3. Notação de ferros
A palavra ferro é usada no manual de forma coloquial, e as vezes até ambígua, signi-
ficando armadura. Por convenção do programa um ferro é:
Um conjunto formado por uma ou mais barras de aço com características semelhan-
tes, agrupadas sob um mesmo número de posição e representadas no desenho por
uma linha de ferro.
Um ferro tem um certo número de barras, chamado pelo programa de número de
ferros. Um ferro distribuído numa laje tem a seguinte notação:

Note a faixa de distribuição de ferros, chamada simplesmente de faixa. Ela se refere à
região onde são distribuídas as barras de uma armadura. Por convenção do programa,
a faixa é sempre ortogonal à direção da linha de ferro. O conceito de faixa é importan-
te, pois a partir da sua delimitação o programa determinará o número de ferros, co-
nhecendo o espaçamento.

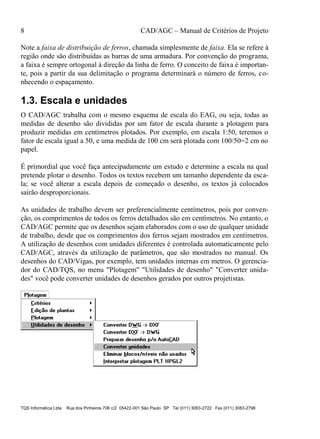

1.3. Escala e unidades
O CAD/AGC trabalha com o mesmo esquema de escala do EAG, ou seja, todas as
medidas de desenho são divididas por um fator de escala durante a plotagem para
produzir medidas em centímetros plotados. Por exemplo, em escala 1:50, teremos o
fator de escala igual a 50, e uma medida de 100 cm será plotada com 100/50=2 cm no
papel.
É primordial que você faça antecipadamente um estudo e determine a escala na qual
pretende plotar o desenho. Todos os textos recebem um tamanho dependente da esca-
la; se você alterar a escala depois de começado o desenho, os textos já colocados
sairão desproporcionais.
As unidades de trabalho devem ser preferencialmente centímetros, pois por conven-
ção, os comprimentos de todos os ferros detalhados são em centímetros. No entanto, o
CAD/AGC permite que os desenhos sejam elaborados com o uso de qualquer unidade
de trabalho, desde que os comprimentos dos ferros sejam mostrados em centímetros.
A utilização de desenhos com unidades diferentes é controlada automaticamente pelo
CAD/AGC, através da utilização de parâmetros, que são mostrados no manual. Os
desenhos do CAD/Vigas, por exemplo, tem unidades internas em metros. O gerencia-
dor do CAD/TQS, no menu "Plotagem" "Utilidades de desenho" "Converter unida-
des" você pode converter unidades de desenhos gerados por outros projetistas.

Introdução 9
1.4. Acionando o programa
O editor de armação, além de ser um dos módulos do CAD/AGC & DP, é também
distribuído com os sistemas de armação, apenas com as funções de “ferros retos”. O
gerenciador do sistema é acionado pelo botão:
O editor é chamado através da opção "Editor de Armação", sob o menu "Visualizar":
Uma outra opção é editar algum desenho de armação através do botão “Editar” da
terceira janela. O editor de armação entrará automaticamente.

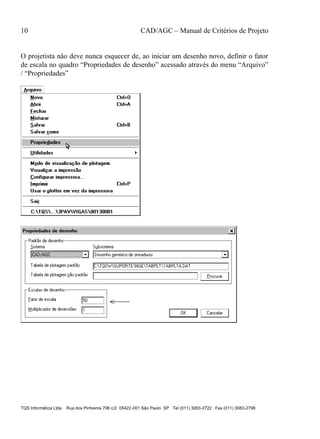

O projetista não deve nunca esquecer de, ao iniciar um desenho novo, definir o fator
de escala no quadro “Propriedades de desenho” acessado através do menu “Arquivo”
/ “Propriedades”

Arquivo de critérios 11
2. Arquivo de critérios
O arquivo DESARM.DAT é chamado no CAD/AGC de arquivo de critérios de dese-
nho de armação.
Este arquivo contém as seguintes informações, utilizadas no desenho:
 Tabela de bitolas disponíveis e tipos de aço;
 Convenções de identificação de ferros;
 Recobrimento de armaduras;
 Bitola / espaçamento inicial;
 Raios de curvatura e de gancho por bitola;
 Coeficientes para alternância de armaduras;
 Comprimento da pata de estribos;
 Cotagem de faixas.
Mostraremos neste capítulo como montar este arquivo e definir os seus parâmetros.
2.1. Arquivo de critérios associado ao desenho
Todo o desenho de armação no CAD/AGC deve ter um arquivo de critérios associa-
do. Este arquivo é o DESARM.DAT. A associação do arquivo de critérios com o
arquivo de desenhos se dá através da determinação do sistema e subsistema das pro-
priedades de desenho, acessado através dos comandos “Arquivo” / “Propriedades” no
menu do editor de desenhos:

O CAD/TQS faz a busca do arquivo de critérios na seguinte ordem:
1. Pavimento atual / pasta atual – válido apenas para a pasta atual.
2. Edifício / pasta do edifício – comum a todos os pavimentos.
3. Geral – comum a todos os projetos.
Assim, as modificações no arquivo do pavimento atual / pasta atual, não influenciarão
nas armações de outras pastas e / ou pavimentos.
Para configurar este arquivo definitivamente, deve-se alterar o arquivo Comum a
todos os projetos.

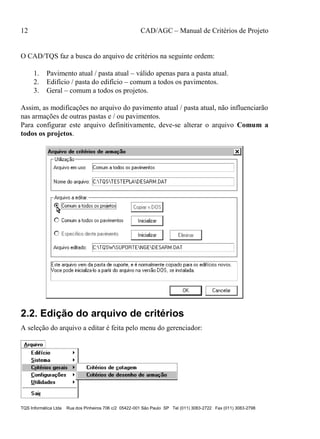

2.2. Edição do arquivo de critérios
A seleção do arquivo a editar é feita pelo menu do gerenciador:

O próximo quadro indica qual arquivo de critérios de desenho de armação iremos
editar. O botão inicializar indica que o arquivo de critérios será copiado do arquivo
comum a todos o projetos. O botão eliminar apaga o arquivo no diretório corres-
pondente.
O arquivo de critérios de desenho de armação é utilizado por todos os editores de
armação e na extração da tabela de ferros. Alguns recursos tais como a identificação
de ferros e a substituição dos títulos das bitolas também são utilizadas.
No decorrer do manual, mostraremos quais os parâmetros que se aplicam ao outros
sistemas CAD/TQS.
Após a seleção do arquivo a editar, o seguinte quadro é apresentado:

A seguir, vamos descrever as opções de cada pasta:
2.3. Critérios Gerais
A pasta critérios gerais, como o nome já diz, controla os parâmetros gerais de arma-
ção:
2.3.1. Cobrimento das armaduras
O cobrimento definido é lido pelo editor gráfico e usado em todas as construções
geométricas com faceamento no concreto. O cobrimento pode ser alterado dentro do
editor gráfico. Este valor é usado somente na edição gráfica, para armaduras negativas
e positivas.
2.3.2. Dobra de sustentação do negativo
As dobras de sustentação do negativo são dobras adicionais fora do plano do ferro,
feitas para ajudar a sustentar o ferro negativo na etapa construtiva da edificação. Este
tipo de dobra é especificado por alguns projetistas. O CAD/Lajes utiliza este criterio
para gerar armaduras negativas no processo simplificado.

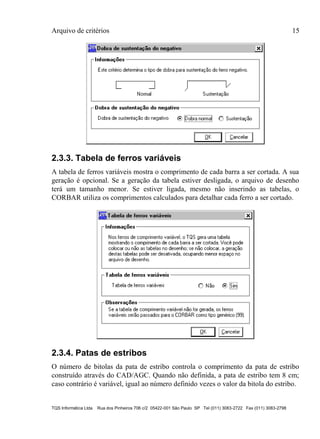

2.3.3. Tabela de ferros variáveis
A tabela de ferros variáveis mostra o comprimento de cada barra a ser cortada. A sua
geração é opcional. Se a geração da tabela estiver desligada, o arquivo de desenho
terá um tamanho menor. Se estiver ligada, mesmo não inserindo as tabelas, o
CORBAR utiliza os comprimentos calculados para detalhar cada ferro a ser cortado.

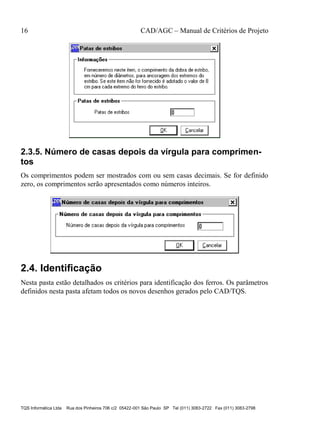

2.3.4. Patas de estribos
O número de bitolas da pata de estribo controla o comprimento da pata de estribo
construído através do CAD/AGC. Quando não definida, a pata de estribo tem 8 cm;
caso contrário é variável, igual ao número definido vezes o valor da bitola do estribo.

2.3.5. Número de casas depois da vírgula para comprimen-
tos
Os comprimentos podem ser mostrados com ou sem casas decimais. Se for definido
zero, os comprimentos serão apresentados como números inteiros.
2.4. Identificação
Nesta pasta estão detalhados os critérios para identificação dos ferros. Os parâmetros
definidos nesta pasta afetam todos os novos desenhos gerados pelo CAD/TQS.

2.4.1. Caracter de identificação da posição dos ferros
O caracter de identificação de ferros é o prefixo do número da posição de cada ferro,
tal como:
2 N1  6.3 C/20 C=185
onde a letra N é este caracter. Não use as letras E, C, G, X e D, pois interferem com a
extração da tabela de ferros. Se for fornecido valor em branco, será adotada a letra P.

Uma vez que um número dentro de uma circunferência representa satisfatoriamente
uma posição, o caracter identificador é redundante, e o seu uso faz com que a circun-
ferência da posição fique maior do que o necessário.
O CAD/AGC permite a eliminação visual deste caracter, definindo-se o caracter iden-
tificador como "+". Como resultado, o texto de identificação de ferros terá a seguinte
aparência:
Na verdade, o caracter identificador é substituído internamente no desenho por um
caracter de controle invisível na tela. Os programas de plotagem também ignoram
este caracter. O uso do caracter de controle obriga também que a alteração do número
de posição de um ferro seja feita através do menu, e nunca por alteração de textos
(<SHF> <F6>).

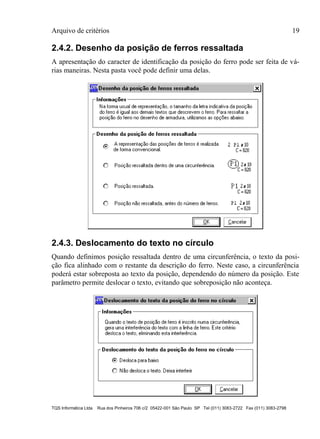

2.4.2. Desenho da posição de ferros ressaltada
A apresentação do caracter de identificação da posição do ferro pode ser feita de vá-
rias maneiras. Nesta pasta você pode definir uma delas.
2.4.3. Deslocamento do texto no círculo
Quando definimos posição ressaltada dentro de uma circunferência, o texto da posi-
ção fica alinhado com o restante da descrição do ferro. Neste caso, a circunferência
poderá estar sobreposta ao texto da posição, dependendo do número da posição. Este
parâmetro permite deslocar o texto, evitando que sobreposição não aconteça.

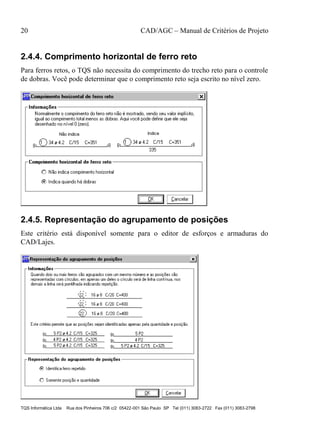

2.4.4. Comprimento horizontal de ferro reto
Para ferros retos, o TQS não necessita do comprimento do trecho reto para o controle
de dobras. Você pode determinar que o comprimento reto seja escrito no nível zero.
2.4.5. Representação do agrupamento de posições
Este critério está disponível somente para o editor de esforços e armaduras do
CAD/Lajes.

2.4.6. Identificação do tipo de aço
O tipo de aço pode ser mostrado com cada ferro, entre parênteses. O tipo de aço entra
como um comentário associado à posição, sendo posteriormente transportado para o
Corbar e para a lista de ferros desenhada.
2.4.7. Identificação de dobras
O parâmetro de identificação de dobras permite desligar, se necessário, a cotagem de
comprimento de cada dobra do ferro. Os ferros sem identificação de dobras não são
desenhados automaticamente pelo CORBAR.
2.5. Ferros em corte
Estes critérios afetam somente o editor gráfico de armaduras. A identificação, criada
automaticamente, de ferros em corte nos desenhos, segue os respectivos arquivos de
critérios de desenho.

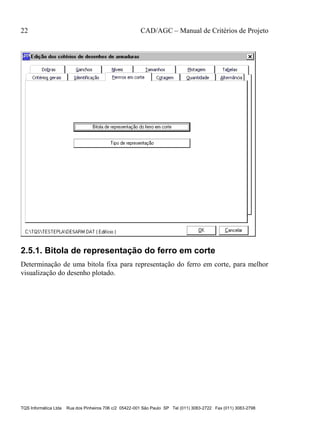

2.5.1. Bitola de representação do ferro em corte
Determinação de uma bitola fixa para representação do ferro em corte, para melhor
visualização do desenho plotado.

2.5.2. Tipo de representação
Além das opções apresentadas a seguir, podemos definir qualquer bloco de desenho
para representar os ferros em corte.

2.6. Cotagem
2.6.1. Cotagem de faixa
Podemos controlar a cotagem de faixa, assim como a indicação da largura da faixa.

2.6.2. Cotagem das pontas dos ferros retos positivos e ne-
gativos
Controlamos aqui, a cotagem automática das pontas dos ferros retos. Este parâmetro é
válido somente para o editor gráfico de armaduras.
2.6.3. Cotagem dos negativos alternados
A cotagem dos ferros negativos alternados pode se feita por uma ou duas pontas.
2.6.4. Arredondamento de cotagem
Este critério faz a imposição do valor da cotagem de 5 em 5 cm. O ferro será arbitra-
riamente deslocado.

2.7. Quantidade
A quantidade de ferros distribuídos em uma faixa é determinada, além do espaçamen-
to, pelo posicionamento do primeiro ferro da faixa. Este critério determina o posicio-
namento do primeiro ferro para ferros retos, ferros genéricos e estribos.

2.8. Alternância
Estes critérios controlam a alternância de armaduras no CAD/Lajes – modelo simpli-
ficado, além do editor gráfico de armaduras.
2.8.1. Alternância de armadura positiva e negativa
O quadro de alternância de armadura positiva é idêntico ao da armadura negativa.

O critério só é aplicável se a opção Sim estiver selecionada, o comprimento dos ferros
estiver entre o mínimo e o máximo e o espaçamento menor que o espaçamento máxi-
mo para alternância.
O comprimento do ferro é calculado da seguinte forma:
Lado LX menor: (1-FATOR)xLX
Lado LY maior: (1-FATOR)xLY

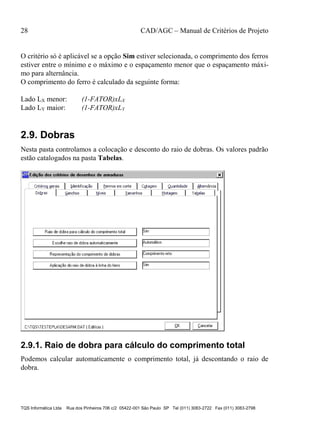

2.9. Dobras
Nesta pasta controlamos a colocação e desconto do raio de dobras. Os valores padrão
estão catalogados na pasta Tabelas.
2.9.1. Raio de dobra para cálculo do comprimento total
Podemos calcular automaticamente o comprimento total, já descontando o raio de
dobra.

2.9.2. Escolhe raio de dobra automaticamente
Se for definida a consideração do raio de dobra para cálculo do comprimento total, o
valor do raio de dobras pode ser inserido automaticamente toda vez que inserir um
ferro novo.
2.9.3. Representação do comprimento de dobras
Os comprimentos parciais dos trechos de ferro podem ser representados com o com-
primento reto projetado ou com o comprimento desenvolvido que resulta em valores
menores. No segundo caso, a soma dos comprimentos da dobras será igual ao com-
primento total do ferro.

2.9.4. Aplicação do raio de dobra à linha do ferro
Este critério apenas aplica ao desenho da linha do ferro o raio de dobra. Portanto não
interfere no cálculo do desconto do comprimento do ferro.

2.10. Ganchos
Nesta pasta, definimos somente os comprimentos retos dos ganchos. Os valores dos
raios são definidos na pasta Tabelas. Quando o comprimento reto não é definido, o
programa adota 8  para ângulo de 90, 4 para 135 e 2 para 180.

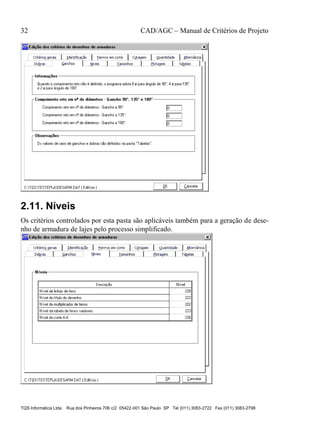

2.11. Níveis
Os critérios controlados por esta pasta são aplicáveis também para a geração de dese-
nho de armadura de lajes pelo processo simplificado.

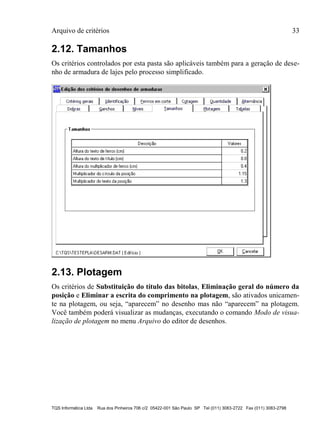

2.12. Tamanhos
Os critérios controlados por esta pasta são aplicáveis também para a geração de dese-
nho de armadura de lajes pelo processo simplificado.
2.13. Plotagem
Os critérios de Substituição do título das bitolas, Eliminação geral do número da
posição e Eliminar a escrita do comprimento na plotagem, são ativados unicamen-
te na plotagem, ou seja, “aparecem” no desenho mas não “aparecem” na plotagem.
Você também poderá visualizar as mudanças, executando o comando Modo de visua-
lização de plotagem no menu Arquivo do editor de desenhos.

2.13.1. Substituição do título das bitolas
A substituição do valor em milímetros pelo título definido na pasta Tabelas, é execu-
tada somente quando o desenho é plotado ou no modo de visualização de plotagem.

2.13.2. Eliminação geral do número da posição
Assim como na substituição do título das bitolas, a eliminação geral do número da
posição só será executada na plotagem ou no modo de visualização de plotagem.
2.13.3. Eliminar a escrita do comprimento na plotagem
Podemos eliminar os caracteres “C=” do texto do ferro na plotagem.
2.14. Tabelas
Neste menu são definidas as bitolas, os títulos das bitolas, os tipos de aço, os pesos, os
raios de curvatura e de gancho associados a cada bitola:

2.14.1. Tabela de bitolas
Você pode definir até 64 bitolas diferentes. Cada bitola é definida por seu título, valor
em mm e tipo de aço. Um exemplo de utilização desta tabela é o cadastramento de
armadura de protensão.
O título da bitola pode substituir o valor durante a plotagem, quando o critério Substi-
tuição do título das bitolas (pág. 34) estiver ligado.
O tipo de aço tem 8 caracteres e pode ter qualquer valor.
As novas bitolas não podem ter o mesmo valor das bitolas já cadastradas. Esta restri-
ção pode ser eliminada usando-se substituição das bitolas pelo título e definindo-se
valores ligeiramente diferentes quando há conflito.
Para eliminar uma bitola da tabela, digite zeros ou brancos. Para adicionar ou substi-
tuir uma existente, escolha uma posição do menu e digite a bitola nova. Utilize o
botão Ordenar bitolas para ordenar as bitolas por ordem de bitola.

2.14.2. Tabela de raios de dobras e ganchos
Os raios são sempre internos ao dobramento. Quando o raio de curvatura não é forne-
cido (zero), o programa adota 7.5  para aço CA50 e 9  para CA60. O raio de curva-
tura só é automaticamente calculado se o critério Escolhe raio de dobra automati-
camente (pág. 29) estiver ligado.
O valor adotado pelo programa é sugerido pela norma, mas o engenheiro deve obser-
var as condições de tensão na armadura para a escolha do raio mais adequado.
O valor definido no arquivo de critérios é o valor inicial do editor de armação do
CAD/AGC, podendo ser alterado caso a caso dentro da edição gráfica.
Dobras são trechos de um ferro que trabalham teoricamente suportando esforços na
peça de concreto armado. Já os ganchos têm por objetivo unicamente de ancoragem,
tendo raios de curvatura definidos em separado das dobras:
Quando o raio de gancho não é fornecido (zero), o programa adota 2.5  para bitolas
menores que 20 mm em aço CA50, 3 para bitolas maiores ou iguais a 20 mm e 4 para
aços CA60. Podem ser definidos ganchos a 90, 135 e 180, com comprimentos que
podem ser fixados no menu:
A aplicação de raios de dobra e de ganchos é tratada em um capítulo a parte neste
manual.

3. Índice Remissivo
aço
identificação do tipo de, 21
agrupamento de posições, 20
alternância, 27
armadura negativa, 27
armadura positiva, 27
armadura
alternância, 27
casas decimais, 16
cobrimento, 14
comprimento horizontal, 20
cotagem, 24
cotagem de faixa, 24
distribuição, 26
dobra de sustentação, 14
dobras, 28
eliminar o comprimento, 35
eliminar o número da posição, 35
em corte, 21
gancho, 31
identificação da posição, 17
identificação do tipo de aço, 21
raios de dobras e ganchos, 37
tabela de bitolas, 36
título das bitolas, 34
variáveis-tabela, 15
arquivo de critérios, 11
edição, 12
bitolas
substituição do título, 34
tabela, 36
cobrimento, 14
comprimento
casas decimais, 16
comprimento de dobras
representação, 29
comprimento horiz de ferro reto, 20
cotagem, 24
arredondamento, 25
faixa, 24
negativos alternados, 25
ponta dos ferros positivos e
negativos, 25
critérios
arquivo de, 11
desenho de armação, 11
edição, 12
níveis, 32
plotagem, 33
tamanhos, 33
critérios gerais, 14
cobrimento, 14
DESARM.DAT, 11
desenho
níveis, 32
posição ressaltada, 19
desenho de armação
critérios, 11
deslocamento do texto no círculo, 19
dobras, 28
cálculo do comprimento total, 28
identificação, 21
raio automático, 29
raio manual, 29
representação do comprimento, 29
sustentação, 14
eliminação geral do número da
posição, 35
eliminar a escrita do comprimento na
plotagem, 35
estribos
patas, 15
ferro em corte, 21
bitola de representação, 22
tipo de representação, 23
ferrro em corte
quantidade, 26
gancho, 31

Índice Remissivo 39
identificação, 16
dobras, 21
ferros em corte, 21
posição, 17
tipo de aço, 21
Introdução, 1
níveis, 32
patas de estribos, 15
plotagem, 33
eliminação do comprimento, 35
eliminação do número da posição,
35
título das bitolas, 34
posição ressaltada, 19
quantidade de ferros, 26
raio
dobras, 37
automático, 29
manual, 29
ganchos, 37
substituição do título das bitolas, 34
tabela de ferros variáveis, 15
tabelas, 35
bitolas, 36
raios de dobras e ganchos, 37
tamanhos, 33
textos
tamanhos, 33

TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br

Agc 02-critérios de projeto

Mais conteúdo relacionado

Mais procurados

Semelhante a Agc 02-critérios de projeto

Agc 02-critérios de projeto
