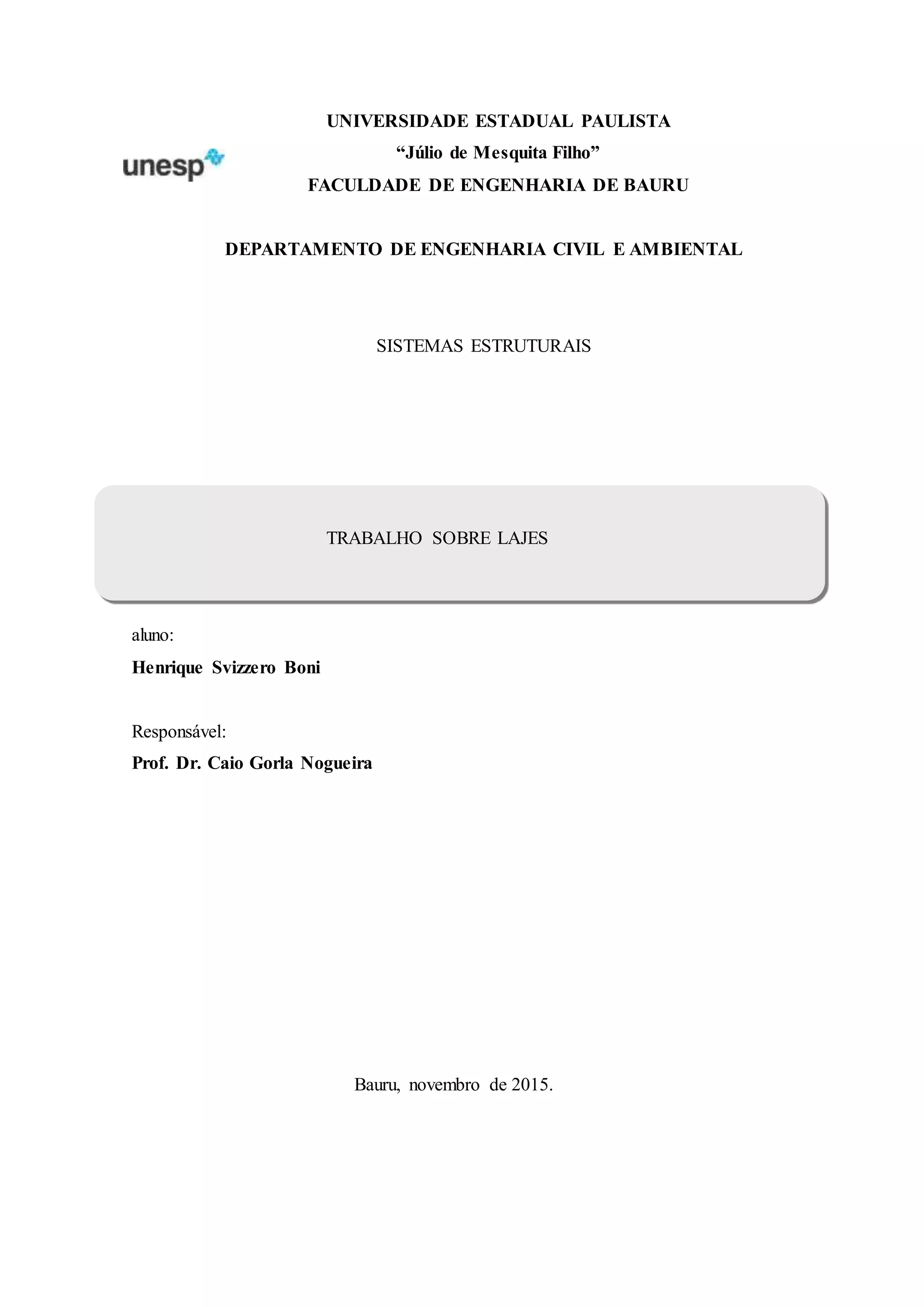

UNIVERSIDADE ESTADUAL PAULISTA
“Júlio de Mesquita Filho”
FACULDADE DE ENGENHARIA DE BAURU
DEPARTAMENTO DE ENGENHARIA CIVIL E AMBIENTAL
SISTEMAS ESTRUTURAIS
TRABALHO SOBRE LAJES
aluno:
Henrique Svizzero Boni
Responsável:
Prof. Dr. Caio Gorla Nogueira
Bauru, novembro de 2015.

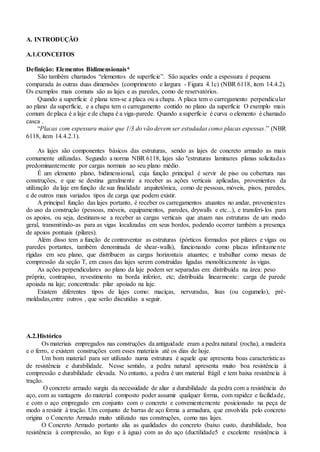

A. INTRODUÇÃO
A.1.CONCEITOS
Definição: Elementos Bidimensionais*
São também chamados “elementos de superfície”. São aqueles onde a espessura é pequena
comparada às outras duas dimensões (comprimento e largura - Figura 4.1c) (NBR 6118, item 14.4.2).
Os exemplos mais comuns são as lajes e as paredes, como de reservatórios.
Quando a superfície é plana tem-se a placa ou a chapa. A placa tem o carregamento perpendicular
ao plano da superfície, e a chapa tem o carregamento contido no plano da superfície O exemplo mais
comum de placa é a laje e de chapa é a viga-parede. Quando a superfície é curva o elemento é chamado
casca .
“Placas com espessura maior que 1/3 do vão devem ser estudadas como placas espessas.” (NBR
6118, item 14.4.2.1).
As lajes são componentes básicos das estruturas, sendo as lajes de concreto armado as mais
comumente utilizadas. Segundo a norma NBR 6118, lajes são "estruturas laminares planas solicitadas
predominantemente por cargas normais ao seu plano médio.
É um elemento plano, bidimensional, cuja função principal é servir de piso ou cobertura nas
construções, e que se destina geralmente a receber as ações verticais aplicadas, provenientes da
utilização da laje em função de sua finalidade arquitetônica, como de pessoas, móveis, pisos, paredes,
e de outros mais variados tipos de carga que podem existir.
A principal função das lajes portanto, é receber os carregamentos atuantes no andar, provenientes
do uso da construção (pessoas, móveis, equipamentos, paredes, drywalls e etc...), e transferi-los para
os apoios, ou seja, destinam-se a receber as cargas verticais que atuam nas estruturas de um modo
geral, transmitindo-as para as vigas localizadas em seus bordos, podendo ocorrer também a presença
de apoios pontuais (pilares).
Além disso tem a função de contraventar as estruturas (pórticos formados por pilares e vigas ou
paredes portantes, também denominada de shear-walls), funcionando como placas infinitamente
rígidas em seu plano, que distribuem as cargas horizontais atuantes; e trabalhar como mesas de
compressão da seção T, em casos das lajes serem construídas ligadas monoliticamente às vigas.
As ações perpendiculares ao plano da laje podem ser separadas em: distribuída na área: peso
próprio, contrapiso, revestimento na borda inferior, etc; distribuída linearmente: carga de parede
apoiada na laje; concentrada: pilar apoiado na laje.
Existem diferentes tipos de lajes como: maciças, nervuradas, lisas (ou cogumelo), pré-
moldadas,entre outros , que serão discutidas a seguir.
A.2.Histórico
Os materiais empregados nas construções da antiguidade eram a pedra natural (rocha), a madeira
e o ferro, e existem construções com esses materiais até os dias de hoje.
Um bom material para ser utilizado numa estrutura é aquele que apresenta boas características
de resistência e durabilidade. Nesse sentido, a pedra natural apresenta muito boa resistência à
compressão e durabilidade elevada. No entanto, a pedra é um material frágil e tem baixa resistência à
tração.
O concreto armado surgiu da necessidade de aliar a durabilidade da pedra com a resistência do
aço, com as vantagens do material composto poder assumir qualquer forma, com rapidez e facilidade,
e com o aço empregado em conjunto com o concreto e convenientemente posicionado na peça de
modo a resistir à tração. Um conjunto de barras de aço forma a armadura, que envolvida pelo concreto
origina o Concreto Armado muito utilizado nas construções, como nas lajes.
O Concreto Armado portanto alia as qualidades do concreto (baixo custo, durabilidade, boa
resistência à compressão, ao fogo e à água) com as do aço (ductilidade5 e excelente resistência à

tração e à compressão), o que permite construir elementos com as mais variadas formas e volumes,
com relativa rapidez e facilidade, para os mais variados tipos de obra.

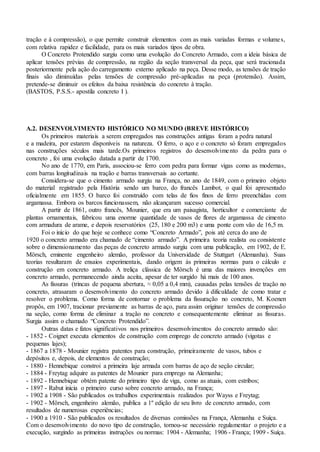

O Concreto Protendido surgiu como uma evolução do Concreto Armado, com a ideia básica de
aplicar tensões prévias de compressão, na região da seção transversal da peça, que será tracionada
posteriormente pela ação do carregamento externo aplicado na peça. Desse modo, as tensões de tração
finais são diminuídas pelas tensões de compressão pré-aplicadas na peça (protensão). Assim,
pretende-se diminuir os efeitos da baixa resistência do concreto à tração.
(BASTOS, P.S.S.- apostila concreto I ).
A.2. DESENVOLVIMENTO HISTÓRICO NO MUNDO (BREVE HISTÓRICO)
Os primeiros materiais a serem empregados nas construções antigas foram a pedra natural
e a madeira, por estarem disponíveis na natureza. O ferro, o aço e o concreto só foram empregados
nas construções séculos mais tarde.Os primeiros registros do desenvolvimento da pedra para o
concreto , foi uma evolução datada a partir de 1700.
No ano de 1770, em Paris, associou-se ferro com pedra para formar vigas como as modernas,
com barras longitudinais na tração e barras transversais ao cortante.
Considera-se que o cimento armado surgiu na França, no ano de 1849, com o primeiro objeto
do material registrado pela História sendo um barco, do francês Lambot, o qual foi apresentado
oficialmente em 1855. O barco foi construído com telas de fios finos de ferro preenchidas com
argamassa. Embora os barcos funcionassem, não alcançaram sucesso comercial.
A partir de 1861, outro francês, Mounier, que era um paisagista, horticultor e comerciante de
plantas ornamentais, fabricou uma enorme quantidade de vasos de flores de argamassa de cimento
com armadura de arame, e depois reservatórios (25, 180 e 200 m3) e uma ponte com vão de 16,5 m.
Foi o início do que hoje se conhece como “Concreto Armado”, pois até cerca do ano de
1920 o concreto armado era chamado de “cimento armado”. A primeira teoria realista ou consistente
sobre o dimensionamento das peças de concreto armado surgiu com uma publicação, em 1902, de E.
Mörsch, eminente engenheiro alemão, professor da Universidade de Stuttgart (Alemanha). Suas
teorias resultaram de ensaios experimentais, dando origem às primeiras normas para o cálculo e
construção em concreto armado. A treliça clássica de Mörsch é uma das maiores invenções em
concreto armado, permanecendo ainda aceita, apesar de ter surgido há mais de 100 anos.
As fissuras (trincas de pequena abertura, ≈ 0,05 a 0,4 mm), causadas pelas tensões de tração no
concreto, atrasaram o desenvolvimento do concreto armado devido à dificuldade de como tratar e
resolver o problema. Como forma de contornar o problema da fissuração no concreto, M. Koenen
propôs, em 1907, tracionar previamente as barras de aço, para assim originar tensões de compressão
na seção, como forma de eliminar a tração no concreto e consequentemente eliminar as fissuras.
Surgia assim o chamado “Concreto Protendido”.
Outras datas e fatos significativos nos primeiros desenvolvimentos do concreto armado são:
- 1852 - Coignet executa elementos de construção com emprego de concreto armado (vigotas e
pequenas lajes);
- 1867 a 1878 - Mounier registra patentes para construção, primeiramente de vasos, tubos e
depósitos e, depois, de elementos de construção;
- 1880 - Hennebique constroi a primeira laje armada com barras de aço de seção circular;
- 1884 - Freytag adquire as patentes de Mounier para emprego na Alemanha;
- 1892 - Hennebique obtém patente do primeiro tipo de viga, como as atuais, com estribos;
- 1897 - Rabut inicia o primeiro curso sobre concreto armado, na França;
- 1902 a 1908 - São publicados os trabalhos experimentais realizados por Wayss e Freytag;
- 1902 - Mörsch, engenheiro alemão, publica a 1º edição de seu livro de concreto armado, com
resultados de numerosas experiências;
- 1900 a 1910 - São publicados os resultados de diversas comissões na França, Alemanha e Suíça.
Com o desenvolvimento do novo tipo de construção, tornou-se necessário regulamentar o projeto e a
execução, surgindo as primeiras instruções ou normas: 1904 - Alemanha; 1906 - França; 1909 - Suíça.

(BASTOS, P.S.S.- apostila concreto I ).

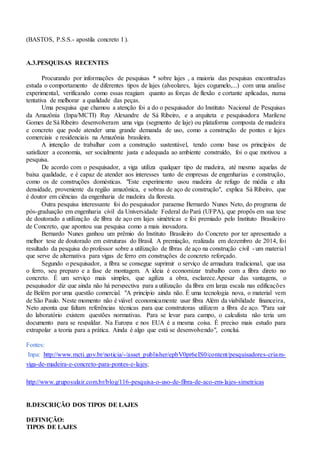

A.3.PESQUISAS RECENTES
Procurando por informações de pesquisas * sobre lajes , a maioria das pesquisas encontradas
estuda o comportamento de diferentes tipos de lajes (alveolares, lajes cogumelo,...) com uma analise
experimental, verificando como essas reagiam quanto as forças de flexão e cortante aplicadas, numa
tentativa de melhorar a qualidade das peças.
Uma pesquisa que chamou a atenção foi a do o pesquisador do Instituto Nacional de Pesquisas
da Amazônia (Inpa/MCTI) Ruy Alexandre de Sá Ribeiro, e a arquiteta e pesquisadora Marilene
Gomes de Sá Ribeiro desenvolveram uma viga (segmento de laje) ou plataforma composta de madeira
e concreto que pode atender uma grande demanda de uso, como a construção de pontes e lajes
comerciais e residenciais na Amazônia brasileira.
A intenção de trabalhar com a construção sustentável, tendo como base os princípios de
satisfazer a economia, ser socialmente justa e adequada ao ambiente construído, foi o que motivou a
pesquisa.
De acordo com o pesquisador, a viga utiliza qualquer tipo de madeira, até mesmo aquelas de
baixa qualidade, e é capaz de atender aos interesses tanto de empresas de engenharias e construção,
como os de construções domésticas. "Este experimento usou madeira de refugo de média e alta
densidade, proveniente da região amazônica, e sobras de aço de construção", explica Sá Ribeiro, que
é doutor em ciências da engenharia de madeira da floresta.
Outra pesquisa interessante foi do pesquisador paraense Bernardo Nunes Neto, do programa de
pós-graduação em engenharia civil da Universidade Federal do Pará (UFPA), que propôs em sua tese
de doutorado a utilização de fibra de aço em lajes simétricas e foi premiado pelo Instituto Brasileiro
de Concreto, que apontou sua pesquisa como a mais inovadora.
Bernardo Nunes ganhou um prêmio do Instituto Brasileiro do Concreto por ter apresentado a
melhor tese de doutorado em estruturas do Brasil. A premiação, realizada em dezembro de 2014, foi
resultado da pesquisa do professor sobre a utilização de fibras de aço na construção civil - um material
que serve de alternativa para vigas de ferro em construções de concreto reforçado.
Segundo o pesquisador, a fibra se consegue suprimir o serviço de armadura tradicional, que usa
o ferro, seu preparo e a fase de montagem. A ideia é economizar trabalho com a fibra direto no
concreto. É um serviço mais simples, que agiliza a obra, esclarece.Apesar das vantagens, o
pesquisador diz que ainda não há perspectiva para a utilização da fibra em larga escala nas edificações
de Belém por uma questão comercial. "A princípio ainda não. É uma tecnologia nova, o material vem
de São Paulo. Neste momento não é viável economicamente usar fibra Além da viabilidade financeira,
Neto aponta que faltam referências técnicas para que construtoras utilizem a fibra de aço. "Para sair
do laboratório existem questões normativas. Para se levar para campo, o calculista não teria um
documento para se respaldar. Na Europa e nos EUA é a mesma coisa. É preciso mais estudo para
extrapolar a teoria para a prática. Ainda é algo que está se desenvolvendo", conclui.
Fontes:
Inpa: http://www.mcti.gov.br/noticia/-/asset_publisher/epbV0pr6eIS0/content/pesquisadores-criam-
viga-de-madeira-e-concreto-para-pontes-e-lajes;
http://www.gruposulair.com.br/blog/116-pesquisa-o-uso-de-fibra-de-aco-em-lajes-simetricas
B.DESCRIÇÃO DOS TIPOS DE LAJES
DEFINIÇÃO:
TIPOS DE LAJES

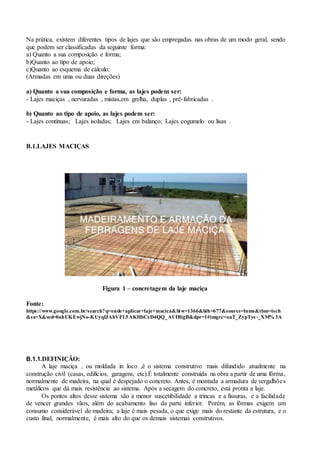

Na prática, existem diferentes tipos de lajes que são empregadas nas obras de um modo geral, sendo
que podem ser classificadas da seguinte forma:
a) Quanto a sua composição e forma;
b)Quanto ao tipo de apoio;
c)Quanto ao esquema de cálculo:
(Armadas em uma ou duas direções)
a) Quanto a sua composição e forma, as lajes podem ser:
- Lajes maciças , nervuradas , mistas,em grelha, duplas , pré-fabricadas .
b) Quanto ao tipo de apoio, as lajes podem ser:
- Lajes contínuas; Lajes isoladas; Lajes em balanço; Lajes cogumelo ou lisas .
B.1.LAJES MACIÇAS
Figura 1 – concretagem da laje maciça
Fonte:
https://www.google.com.br/search?q=onde+aplicar+laje+macica&biw=1366&bih=677&source=lnms&tbm=isch
&sa=X&ved=0ahUKEwjNo-KUyqfJAhVFL5AKHbCzD4QQ_AUIBigB&dpr=1#imgrc=oaT_ZypTys -_XM% 3A
B.1.1.DEFINIÇÃO:
A laje maciça , ou moldada in loco ,é o sistema construtivo mais difundido atualmente na
construção civil (casas, edifícios, garagens, etc).É totalmente construída na obra a partir de uma fôrma,
normalmente de madeira, na qual é despejado o concreto. Antes, é montada a armadura de vergalhões
metálicos que dá mais resistência ao sistema. Após a secagem do concreto, está pronta a laje.
Os pontos altos desse sistema são a menor suscetibilidade a trincas e a fissuras, e a facilidade
de vencer grandes vãos, além do acabamento liso da parte inferior. Porém, as fôrmas exigem um
consumo considerável de madeira; a laje é mais pesada, o que exige mais do restante da estrutura, e o
custo final, normalmente, é mais alto do que os demais sistemas construtivos.

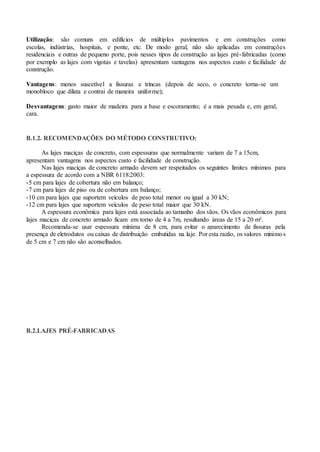

Utilização: são comuns em edifícios de múltiplos pavimentos e em construções como
escolas, indústrias, hospitais, e ponte, etc. De modo geral, não são aplicadas em construções
residenciais e outras de pequeno porte, pois nesses tipos de construção as lajes pré-fabricadas (como
por exemplo as lajes com vigotas e tavelas) apresentam vantagens nos aspectos custo e facilidade de
construção.
Vantagens: menos suscetível a fissuras e trincas (depois de seco, o concreto torna-se um
monobloco que dilata e contrai de maneira uniforme);
Desvantagens: gasto maior de madeira para a base e escoramento; é a mais pesada e, em geral,
cara.
B.1.2. RECOMENDAÇÕES DO MÉTODO CONSTRUTIVO:
As lajes maciças de concreto, com espessuras que normalmente variam de 7 a 15cm,
apresentam vantagens nos aspectos custo e facilidade de construção.
Nas lajes maciças de concreto armado devem ser respeitados os seguintes limites mínimos para
a espessura de acordo com a NBR 6118:2003:
-5 cm para lajes de cobertura não em balanço;
-7 cm para lajes de piso ou de cobertura em balanço;
-10 cm para lajes que suportem veículos de peso total menor ou igual a 30 kN;
-12 cm para lajes que suportem veículos de peso total maior que 30 kN.
A espessura econômica para lajes está associada ao tamanho dos vãos. Os vãos econômicos para
lajes maciças de concreto armado ficam em torno de 4 a 7m, resultando áreas de 15 a 20 m².
Recomenda-se usar espessura mínima de 8 cm, para evitar o aparecimento de fissuras pela
presença de eletrodutos ou caixas de distribuição embutidas na laje. Por esta razão, os valores mínimos
de 5 cm e 7 cm não são aconselhados.
B.2.LAJES PRÉ-FABRICADAS

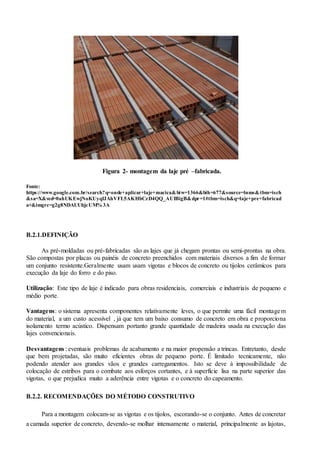

Figura 2- montagem da laje pré –fabricada.
Fonte:
https://www.google.com.br/search?q=onde+aplicar+laje+macica&biw=1366&bih=677&source=lnms&tbm=isch
&sa=X&ved=0ahUKEwjNoKUyqfJAhVFL5AKHbCzD4QQ_AUIBigB&dpr=1#tbm=isch&q=laje+pre+fabricad
a+&imgrc=g2g8NDAUUhjcUM% 3A
B.2.1.DEFINIÇÃO
As pré-moldadas ou pré-fabricadas são as lajes que já chegam prontas ou semi-prontas na obra.
São compostas por placas ou painéis de concreto preenchidos com materiais diversos a fim de formar
um conjunto resistente.Geralmente usam usam vigotas e blocos de concreto ou tijolos cerâmicos para
execução da laje do forro e do piso.
Utilização: Este tipo de laje é indicado para obras residenciais, comerciais e industriais de pequeno e
médio porte.
Vantagens: o sistema apresenta componentes relativamente leves, o que permite uma fácil montagem
do material, a um custo acessível , já que tem um baixo consumo de concreto em obra e proporciona
isolamento termo acústico. Dispensam portanto grande quantidade de madeira usada na execução das
lajes convencionais.
Desvantagens : eventuais problemas de acabamento e na maior propensão a trincas. Entretanto, desde
que bem projetadas, são muito eficientes obras de pequeno porte. É limitado tecnicamente, não
podendo atender aos grandes vãos e grandes carregamentos. Isto se deve à impossibilidade de
colocação de estribos para o combate aos esforços cortantes, e à superfície lisa na parte superior das
vigotas, o que prejudica muito a aderência entre vigotas e o concreto do capeamento.
B.2.2. RECOMENDAÇÕES DO MÉTODO CONSTRUTIVO
Para a montagem colocam-se as vigotas e os tijolos, escorando-se o conjunto. Antes de concretar
a camada superior de concreto, devendo-se molhar intensamente o material, principalmente as lajotas,

para evitar que absorvam a água do concreto. Em seguida, executa-se a camada superior de concreto.
Pode se retira o escoramento somente após a cura do concreto
B.3.LAJES NERVURADAS

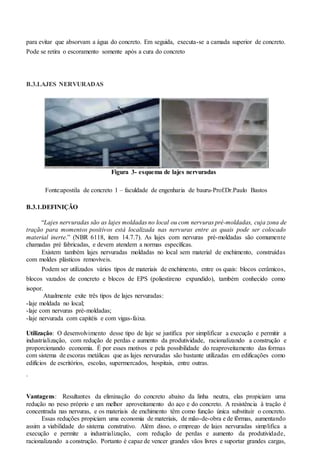

Figura 3- esquema de lajes nervuradas
Fonte:apostila de concreto 1 – faculdade de engenharia de bauru-Prof.Dr.Paulo Bastos
B.3.1.DEFINIÇÃO
“Lajes nervuradas são as lajes moldadas no local ou com nervuras pré-moldadas, cuja zona de
tração para momentos positivos está localizada nas nervuras entre as quais pode ser colocado
material inerte.” (NBR 6118, item 14.7.7). As lajes com nervuras pré-moldadas são comumente
chamadas pré fabricadas, e devem atendem a normas específicas.
Existem também lajes nervuradas moldadas no local sem material de enchimento, construídas
com moldes plásticos removíveis.
Podem ser utilizados vários tipos de materiais de enchimento, entre os quais: blocos cerâmicos,
blocos vazados de concreto e blocos de EPS (poliestireno expandido), também conhecido como
isopor.
Atualmente exite três tipos de lajes nervuradas:
-laje moldada no local;
-laje com nervuras pré-moldadas;
-laje nervurada com capitéis e com vigas-faixa.
Utilização: O desenvolvimento desse tipo de laje se justifica por simplificar a execução e permitir a
industrialização, com redução de perdas e aumento da produtividade, racionalizando a construção e
proporcionando economia. É por esses motivos e pela possibilidade do reaproveitamento das formas
com sistema de escoras metálicas que as lajes nervuradas são bastante utilizadas em edificações como
edifícios de escritórios, escolas, supermercados, hospitais, entre outras.
.
Vantagens: Resultantes da eliminação do concreto abaixo da linha neutra, elas propiciam uma
redução no peso próprio e um melhor aproveitamento do aço e do concreto. A resistência à tração é
concentrada nas nervuras, e os materiais de enchimento têm como função única substituir o concreto.
Essas reduções propiciam uma economia de materiais, de mão-de-obra e de fôrmas, aumentando
assim a viabilidade do sistema construtivo. Além disso, o emprego de lajes nervuradas simplifica a
execução e permite a industrialização, com redução de perdas e aumento da produtividade,
racionalizando a construção. Portanto é capaz de vencer grandes vãos livres e suportar grandes cargas,

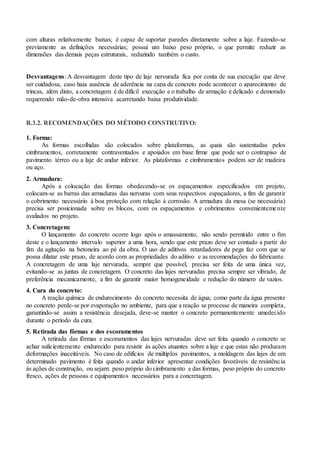

com alturas relativamente baixas; é capaz de suportar paredes diretamente sobre a laje. Fazendo-se
previamente as definições necessárias; possui um baixo peso próprio, o que permite reduzir as
dimensões das demais peças estruturais, reduzindo também o custo.
Desvantagens: A desvantagem deste tipo de laje nervurada fica por conta de sua execução que deve
ser cuidadosa, caso haja ausência de aderência na capa de concreto pode acontecer o aparecimento de
trincas, além disto, a concretagem é de difícil execução e o trabalho de armação é delicado e demorado
requerendo mão-de-obra intensiva acarretando baixa produtividade.
1. Forma:
As formas escolhidas são colocados sobre plataformas, as quais são sustentadas pelos
cimbramentos, corretamente contraventados e apoiados em base firme que pode ser o contrapiso de
pavimento térreo ou a laje de andar inferior. As plataformas e cimbramentos podem ser de madeira
ou aço.
2. Armadura:
Após a colocação das formas obedecendo-se os espaçamentos especificados em projeto,
colocam-se as barras das armaduras das nervuras com seus respectivos espaçadores, a fim de garantir
o cobrimento necessário à boa proteção com relação à corrosão. A armadura da mesa (se necessária)
precisa ser posicionada sobre os blocos, com os espaçamentos e cobrimentos convenientemente
avaliados no projeto.
3. Concretagem:
O lançamento do concreto ocorre logo após o amassamento, não sendo permitido entre o fim
deste e o lançamento intervalo superior a uma hora, sendo que este prazo deve ser contado a partir do
fim da agitação na betoneira ao pé da obra. O uso de aditivos retardadores de pega faz com que se
possa dilatar este prazo, de acordo com as propriedades do aditivo e as recomendações do fabricante.
A concretagem de uma laje nervurada, sempre que possível, precisa ser feita de uma única vez,
evitando-se as juntas de concretagem. O concreto das lajes nervuradas precisa sempre ser vibrado, de
preferência mecanicamente, a fim de garantir maior homogeneidade e redução do número de vazios.
4. Cura do concreto:
A reação química de endurecimento do concreto necessita de água; como parte da água presente
no concreto perde-se por evaporação no ambiente, para que a reação se processe de maneira completa,
garantindo-se assim a resistência desejada, deve-se manter o concreto permanentemente umedecido
durante o período da cura.
5. Retirada das fôrmas e dos escoramentos
A retirada das fôrmas e escoramentos das lajes nervuradas deve ser feita quando o concreto se
achar suficientemente endurecido para resistir às ações atuantes sobre a laje e que estas não produzam
deformações inaceitáveis. No caso de edifícios de múltiplos pavimentos, a moldagem das lajes de um
determinado pavimento é feita quando o andar inferior apresentar condições favoráveis de resistência
às ações de construção, ou sejam: peso próprio do cimbramento e das formas, peso próprio do concreto
fresco, ações de pessoas e equipamentos necessários para a concretagem.
.

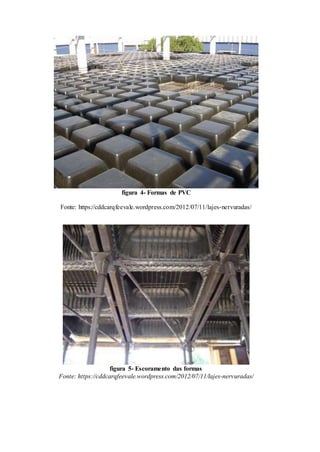

figura 4- Formas de PVC
Fonte: https://cddcarqfeevale.wordpress.com/2012/07/11/lajes-nervuradas/
figura 5- Escoramento das formas
.

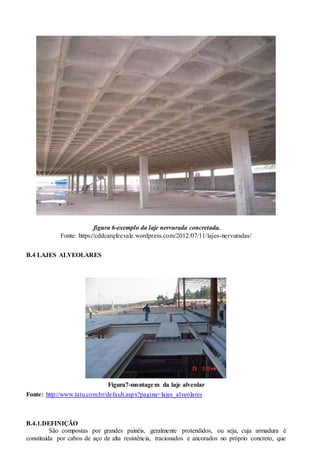

.figura 6-exemplo da laje nervurada concretada.
B.4 LAJES ALVEOLARES
Figura7-montagem da laje alveolar
Fonte: http://www.tatu.com.br/default.aspx?pagina=lajes_alveolares
B.4.1.DEFINIÇÃO
São compostas por grandes painéis, geralmente protendidos, ou seja, cuja armadura é
constituída por cabos de aço de alta resistência, tracionados e ancorados no próprio concreto, que

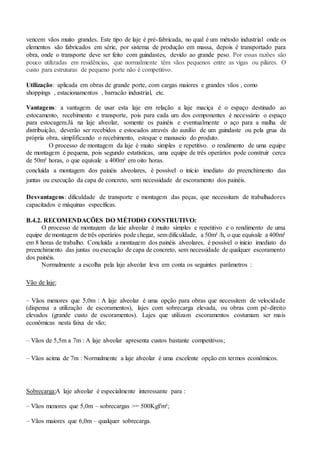

vencem vãos muito grandes. Este tipo de laje é pré-fabricada, no qual é um método industrial onde os
elementos são fabricados em série, por sistema de produção em massa, depois é transportado para
obra, onde o transporte deve ser feito com guindastes, devido ao grande peso. Por essas razões são
pouco utilizadas em residências, que normalmente têm vãos pequenos entre as vigas ou pilares. O
custo para estruturas de pequeno porte não é competitivo.
Utilização: aplicada em obras de grande porte, com cargas maiores e grandes vãos , como
shoppings , estacionamentos , barracão industrial, etc.
Vantagens: a vantagem de usar esta laje em relação a laje maciça é o espaço destinado ao
estocamento, recebimento e transporte, pois para cada um dos componentes é necessário o espaço
para estocagem.Já na laje alveolar, somente os painéis e eventualmente o aço para a malha de
distribuição, deverão ser recebidos e estocados através do auxílio de um guindaste ou pela grua da
própria obra, simplificando o recebimento, estoque e manuseio do produto.
O processo de montagem da laje é muito simples e repetitivo. o rendimento de uma equipe
de montagem é pequena, pois segundo estatísticas, uma equipe de três operários pode construir cerca
de 50m² horas, o que equivale a 400m² em oito horas.
concluída a montagem dos painéis alveolares, é possível o início imediato do preenchimento das
juntas ou execução da capa de concreto, sem necessidade de escoramento dos painéis.
Desvantagens: dificuldade de transporte e montagem das peças, que necessitam de trabalhadores
capacitados e máquinas específicas.
O processo de montagem da laje alveolar é muito simples e repetitivo e o rendimento de uma
equipe de montagem de três operários pode chegar, sem dificuldade, a 50m² /h, o que equivale a 400m²
em 8 horas de trabalho. Concluída a montagem dos painéis alveolares, é possível o inicio imediato do
preenchimento das juntas ou execução de capa de concreto, sem necessidade de qualquer escoramento
dos painéis.
Normalmente a escolha pela laje alveolar leva em conta os seguintes parâmetros :
Vão de laje:
– Vãos menores que 5,0m : A laje alveolar é uma opção para obras que necessitem de velocidade
(dispensa a utilização de escoramentos), lajes com sobrecarga elevada, ou obras com pé-direito
elevados (grande custo de escoramentos). Lajes que utilizam escoramentos costumam ser mais
econômicas nesta faixa de vão;
– Vãos de 5,5m a 7m : A laje alveolar apresenta custos bastante competitivos;
– Vãos acima de 7m : Normalmente a laje alveolar é uma excelente opção em termos econômicos.
Sobrecarga:A laje alveolar é especialmente interessante para :
– Vãos menores que 5,0m – sobrecargas >= 500Kgf/m²;
– Vãos maiores que 6,0m – qualquer sobrecarga.

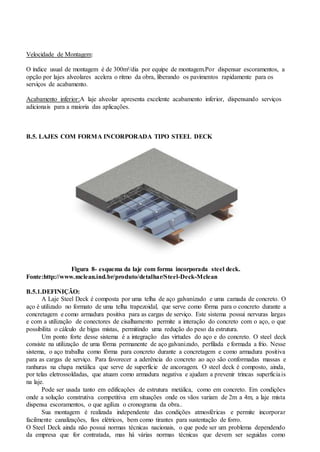

Velocidade de Montagem:
O índice usual de montagem é de 300m²/dia por equipe de montagem.Por dispensar escoramentos, a
opção por lajes alveolares acelera o ritmo da obra, liberando os pavimentos rapidamente para os
serviços de acabamento.
Acabamento inferior:A laje alveolar apresenta excelente acabamento inferior, dispensando serviços
adicionais para a maioria das aplicações.
B.5. LAJES COM FORMA INCORPORADA TIPO STEEL DECK
Figura 8- esquema da laje com forma incorporada steel deck.
Fonte:http://www.mclean.ind.br/produto/detalhar/Steel-Deck-Mclean
B.5.1.DEFINIÇÃO:
A Laje Steel Deck é composta por uma telha de aço galvanizado e uma camada de concreto. O
aço é utilizado no formato de uma telha trapezoidal, que serve como fôrma para o concreto durante a
concretagem e como armadura positiva para as cargas de serviço. Este sistema possui nervuras largas
e com a utilização de conectores de cisalhamento permite a interação do concreto com o aço, o que
possibilita o cálculo de bigas mistas, permitindo uma redução do peso da estrutura.
Um ponto forte desse sistema é a integração das virtudes do aço e do concreto. O steel deck
consiste na utilização de uma fôrma permanente de aço galvanizado, perfilada e formada a frio. Nesse
sistema, o aço trabalha como fôrma para concreto durante a concretagem e como armadura positiva
para as cargas de serviço. Para favorecer a aderência do concreto ao aço são conformadas massas e
ranhuras na chapa metálica que serve de superfície de ancoragem. O steel deck é composto, ainda,
por telas eletrossoldadas, que atuam como armadura negativa e ajudam a prevenir trincas superficiais
na laje.
Pode ser usada tanto em edificações de estrutura metálica, como em concreto. Em condições
onde a solução construtiva competitiva em situações onde os vãos variam de 2m a 4m, a laje mista
dispensa escoramentos, o que agiliza o cronograma da obra..
Sua montagem é realizada independente das condições atmosféricas e permite incorporar
facilmente canalizações, fios elétricos, bem como tirantes para sustentação de forro.
O Steel Deck ainda não possui normas técnicas nacionais, o que pode ser um problema dependendo
da empresa que for contratada, mas há várias normas técnicas que devem ser seguidas como

referência, dentre elas está a NBR 6118, a NBR 10735 e a NBR14323. A norma internacional domo
a ASTM (American Society for Testing and Materials), também pode servir como referência aos
profissionais.
Utilização: A versatilidade, a relação entre custo e benefício e, principalmente, a simplicidade e a
velocidade obtida no canteiro de obras explicam o uso crescente do produto no Brasil e no mundo.
Por aqui, essas lajes mais leves e de execução mais rápida e limpa passaram a integrar diversos
projetos, como o shopping Metrô Santa Cruz, o terminais de passageiros do aeroporto Santos Dumont
(Rio de Janeiro) e Viracopos (Campinas, SP), edifícios de garagem, como a Brazul (São Bernardo do
Campo, SP), lojas como a Asics (São Paulo) e diversos outros tipos de empreendimentos, sem limites
de área para a sua aplicação.
A tecnologia, no entanto, não é indicada para ambientes corrosivos e deve ser usada com cuidado em
casos onde as sobrecargas sejam superiores a 3 t/m².
Vantagens: dispensa de utilização de fôrmas de madeira; dispensa do uso de escoras;
facilidade de passagem de dutos e fixação de forros; maior agilidade no processo construtivo.
Desvantagens: por ser um sistema mais novo, e que ainda não apresenta normas nacionais, existe
uma dificuldade de padronização e qualidade de execução. Até por isso é importante atenção na
execução, sobretudo no que diz respeito ao correto posicionamento e fixação da fôrma metálica na
estrutura de apoio, à distribuição uniforme do concreto durante a concretagem e à colocação de
arremates de contenção lateral do concreto.
B.6.LAJES LISAS OU COGUMELO
Figura 9- detalhe da laje cogumelo .
B.6.1DEFINIÇÃO
Segundo a definição da NBR 6118 (item 14.7.8): “Lajes-cogumelo são lajes apoiadas
diretamente em pilares com capitéis, enquanto lajes lisas são apoiadas nos pilares sem capitéis.”
Capitel é o elemento resultante do aumento da espessura da laje na região adjacente ao pilar de
apoio, com a finalidade de aumentar a capacidade resistente devido à alta concentração de tensões
nessa região. Ambas as lajes são maciças, de concreto e aço e sem vazios ou enchimentos, mas não
se apoiam nas bordas, somente nos pilares.
Num pavimento apresentam a eliminação de grande parte das vigas como a principal vantagem
em relação às lajes maciças, embora por outro lado tenham maior espessura. São usuais em todo tipo
deconstrução de médio e grande porte, inclusive edifícios relativamente altos. Apresentam como
vantagens custos menores e maior rapidez de construção. No entanto, são suscetíveis a maiores
deformações verticais (flechas).

Utilização: Em geral, a maior flexibilidade pressupõe grandes vãos de lajes, que induzem a maiores
espessuras desse elemento estrutural e, conseqüentemente, a maiores espessuras médias da estrutura
(relação entre volume da estrutura daquele pavimento e sua área de projeção), portanto muito utilizado
em prédios e construções com grandes cargas verticais.
Vantagens: facilidade de execução da forma e da armação, redução de pé direito, facilita a passagem
de tubulações de instalações prediais, flexibiliza o arranjo de alvenarias e/ou divisórias (forro liso),
redução da altura total do edifício;
- redução do tempo de execução ,adaptabilidade a diversas formas ambientais;
Desvantagens: chance de ocorrer punção das lajes ,que é o risco de o pilar "furar" a laje como uma
agulha pode furar uma folha de papel ;deslocamentos transversais das lajes;
instabilidade global do edifício.
C.DISCUSSSÃO COMPARATIVA ENTRE AS LAJES
C.1-PESO PRÓPRIO
O levantamento do peso próprio de cada tipo de laje, depende obviamente de cada material que
irá compô-la .portanto em qualquer laje esse valor é composto pela peso especifico do concreto
multiplicado pela altura da laje, somado ao peso de armadura (ou diretamente utiliza-se o peso
específico do concreto armado), e em outros sistemas , como steel deck, no lugar da armadura, soma-
se o peso da forma incorporada(que depende da espessura dessa forma)
A carga permanente(peso próprio) é determinada por composição de acordo com a nbr - 6120,
mas podemos dar alguns valores totais das sobre-cargas fixas comuns em lajes:
-peso específico do concreto armado 25 kn/m3
-peso específico do concreto simples 24 kn/m3
demais valores como tipos de resvestimento ,pisos, cargas acidentais,cargas atuantes, são
considerados para calculo da carga atuante total.essses valores são somados ao do peso proprio e
compoem os valores a serem considerados no cálculo de estruturas de edificações que são indicados
segundo a nbr6120:1980.
Cargas nas lajes
Em lajes o carregamento, em geral, é considerado como uniformemente distribuído:
p (kN/m
2
), onde:
onde:
p = g + q

Projeto de Pesquisa
1

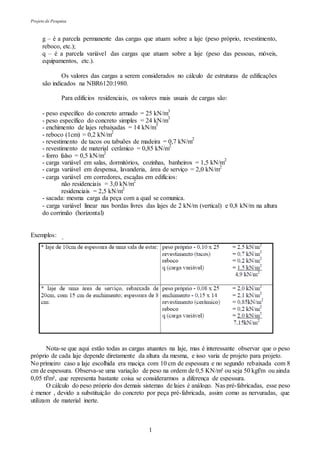

g – é a parcela permanente das cargas que atuam sobre a laje (peso próprio, revestimento,
reboco, etc.);
q – é a parcela variável das cargas que atuam sobre a laje (peso das pessoas, móveis,
equipamentos, etc.).
Os valores das cargas a serem considerados no cálculo de estruturas de edificações
são indicados na NBR6120:1980.
Para edifícios residenciais, os valores mais usuais de cargas são:
- peso específico do concreto armado = 25 kN/m3
- peso específico do concreto simples = 24 kN/m
3
- enchimento de lajes rebaixadas = 14 kN/m
3
- reboco (1cm) = 0,2 kN/m
2
- revestimento de tacos ou tabuões de madeira = 0,7 kN/m
2
- revestimento de material cerâmico = 0,85 kN/m
2
- forro falso = 0,5 kN/m
2
- carga variável em salas, dormitórios, cozinhas, banheiros = 1,5 kN/m
2
- carga variável em despensa, lavanderia, área de serviço = 2,0 kN/m2
- carga variável em corredores, escadas em edifícios:
não residenciais = 3,0 kN/m
2
residenciais = 2,5 kN/m2
- sacada: mesma carga da peça com a qual se comunica.
- carga variável linear nas bordas livres das lajes de 2 kN/m (vertical) e 0,8 kN/m na altura
do corrimão (horizontal)
Exemplos:
Nota-se que aqui estão todas as cargas atuantes na laje, mas é interessante observar que o peso
próprio de cada laje depende diretamente da altura da mesma, e isso varia de projeto para projeto.
No primeiro caso a laje escolhida era maciça com 10 cm de espessura e no segundo rebaixada com 8
cm de espessura. Observa-se uma variação de peso na ordem de 0,5 KN/m² ou seja 50 kgf/m ou ainda
0,05 tf/m², que representa bastante coisa se considerarmos a diferença de espessura.
O cálculo do peso próprio dos demais sistemas de lajes é análogo. Nas pré-fabricadas, esse peso
é menor , devido a substituição do concreto por peça pré-fabricada, assim como as nervuradas, que
utilizam de material inerte.

Projeto de Pesquisa
2

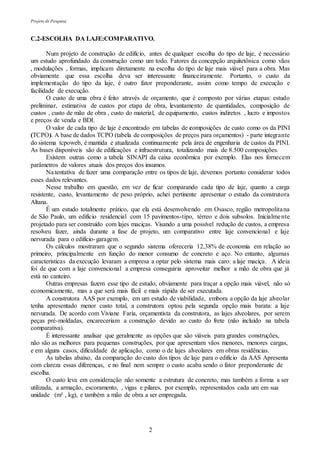

C.2-ESCOLHA DA LAJE:COMPARATIVO.
Num projeto de construção de edifício, antes de qualquer escolha do tipo de laje, é necessário
um estudo aprofundado da construção como um todo. Fatores da concepção arquitetônica como vãos
, modulações , formas, implicam diretamente na escolha do tipo de laje mais viável para a obra. Mas
obviamente que essa escolha deva ser interessante financeiramente. Portanto, o custo da
implementação do tipo da laje, é outro fator preponderante, assim como tempo de execução e
facilidade de execução.
O custo de uma obra é feito através de orçamento, que é composto por várias etapas: estudo
preliminar, estimativa de custos por etapa de obra, levantamento de quantidades, composição de
custos , custo de mão de obra , custo do material, de equipamento, custos indiretos , lucro e impostos
e preços de venda e BDI.
O valor de cada tipo de laje é encontrado em tabelas de composições de custo como os da PINI
(TCPO). A base de dados TCPO (tabela de composições de preços para orçamentos) - parte integrante
do sistema tcpoweb, é mantida e atualizada continuamente pela área de engenharia de custos da PINI.
As bases disponíveis são de edificações e infraestrutura, totalizando mais de 8.500 composições.
Existem outras como a tabela SINAPI da caixa econômica por exemplo. Elas nos fornecem
parâmetros de valores atuais dos preços dos insumos.
Na tentativa de fazer uma comparação entre os tipos de laje, devemos portanto considerar todos
esses dados relevantes.
Nesse trabalho em questão, em vez de ficar comparando cada tipo de laje, quanto a carga
resistente, custo, levantamento de peso próprio, achei pertinente apresentar o estudo da construtora
Altana.
É um estudo totalmente prático, que ela está desenvolvendo em Osasco, região metropolitana
de São Paulo, um edifício residencial com 15 pavimentos-tipo, térreo e dois subsolos. Inicialmente
projetado para ser construído com lajes maciças. Visando a uma possível redução de custos, a empresa
resolveu fazer, ainda durante a fase de projeto, um comparativo entre laje convencional e laje
nervurada para o edifício-garagem.
Os cálculos mostraram que o segundo sistema ofereceria 12,38% de economia em relação ao
primeiro, principalmente em função do menor consumo de concreto e aço. No entanto, algumas
características da execução levaram a empresa a optar pelo sistema mais caro: a laje maciça. A ideia
foi de que com a laje convencional a empresa conseguiria aproveitar melhor a mão de obra que já
está no canteiro.
Outras empresas fazem esse tipo de estudo, obviamente para traçar a opção mais viável, não só
economicamente, mas a que será mais fácil e mais rápida de ser executada.
A construtora AAS por exemplo, em um estudo de viabilidade, embora a opção da laje alveolar
tenha apresentado menor custo total, a construtora optou pela segunda opção mais barata: a laje
nervurada. De acordo com Viviane Faria, orçamentista da construtora, as lajes alveolares, por serem
peças pré-moldadas, encareceriam a construção devido ao custo do frete (não incluído na tabela
comparativa).
É interessante analisar que geralmente as opções que são viáveis para grandes construções,
não são as melhores para pequenas construções, por que apresentam vãos menores, menores cargas,
e em alguns casos, dificuldade de aplicação, como o de lajes alveolares em obras residências.
As tabelas abaixo, da comparação do custo dos tipos de laje para o edifício da AAS Apresenta
com clareza essas diferenças, e no final nem sempre o custo acaba sendo o fator preponderante de
escolha.
O custo leva em consideração não somente a estrutura de concreto, mas também a forma a ser
utilizada, a armação, escoramento, , vigas e pilares, por exemplo, representados cada um em sua
unidade (m² , kg), e também a mão de obra a ser empregada.

Projeto de Pesquisa
3

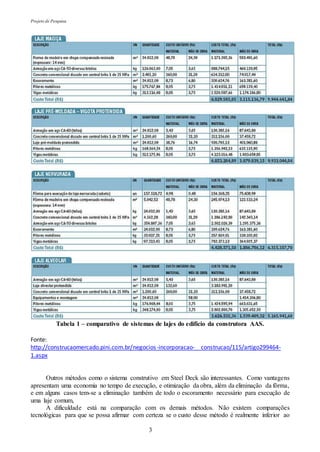

Tabela 1 – comparativo de sistemas de lajes do edifício da construtora AAS.
Fonte:
http://construcaomercado.pini.com.br/negocios-incorporacao- construcao/115/artigo299464-
1.aspx
Outros métodos como o sistema construtivo em Steel Deck são interessantes. Como vantagens
apresentam uma economia no tempo de execução, e otimização da obra, além da eliminação da fôrma,
e em alguns casos tem-se a eliminação também de todo o escoramento necessário para execução de
uma laje comum,
A dificuldade está na comparação com os demais métodos. Não existem comparações
tecnológicas para que se possa afirmar com certeza se o custo desse método é realmente inferior ao

Projeto de Pesquisa
4

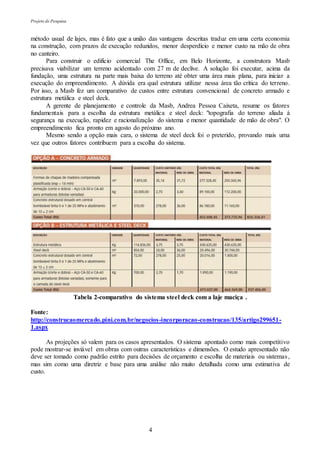

método usual de lajes, mas é fato que a união das vantagens descritas traduz em uma certa economia
na construção, com prazos de execução reduzidos, menor desperdício e menor custo na mão de obra
no canteiro.
Para construir o edifício comercial The Office, em Belo Horizonte, a construtora Masb
precisava viabilizar um terreno acidentado com 27 m de declive. A solução foi executar, acima da
fundação, uma estrutura na parte mais baixa do terreno até obter uma área mais plana, para iniciar a
execução do empreendimento. A dúvida era qual estrutura utilizar nessa área tão crítica do terreno.
Por isso, a Masb fez um comparativo de custos entre estrutura convencional de concreto armado e
estrutura metálica e steel deck.
A gerente de planejamento e controle da Masb, Andrea Pessoa Caixeta, resume os fatores
fundamentais para a escolha da estrutura metálica e steel deck: "topografia do terreno aliada à
segurança na execução, rapidez e racionalização do sistema e menor quantidade de mão de obra". O
empreendimento fica pronto em agosto do próximo ano.
Mesmo sendo a opção mais cara, o sistema de steel deck foi o preterido, provando mais uma
vez que outros fatores contribuem para a escolha do sistema.
Tabela 2-comparativo do sistema steel deck com a laje maciça .
Fonte:
http://construcaomercado.pini.com.br/negocios-incorporacao-construcao/135/artigo299651-
1.aspx
As projeções só valem para os casos apresentados. O sistema apontado como mais competitivo
pode mostrar-se inviável em obras com outras características e dimensões. O estudo apresentado não
deve ser tomado como padrão estrito para decisões de orçamento e escolha de materiais ou sistemas,
mas sim como uma diretriz e base para uma análise não muito detalhada como uma estimativa de
custo.

Projeto de Pesquisa
5

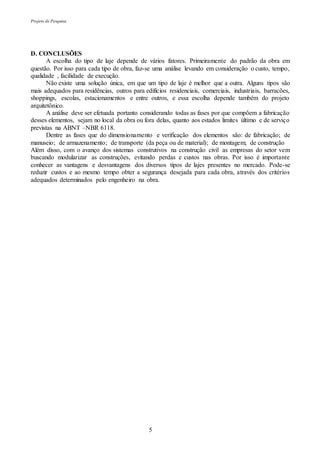

D. CONCLUSÕES
A escolha do tipo de laje depende de vários fatores. Primeiramente do padrão da obra em
questão. Por isso para cada tipo de obra, faz-se uma análise levando em consideração o custo, tempo,
qualidade , facilidade de execução.
Não existe uma solução única, em que um tipo de laje é melhor que a outra. Alguns tipos são
mais adequados para residências, outros para edifícios residenciais, comerciais, industriais, barracões,
shoppings, escolas, estacionamentos e entre outros, e essa escolha depende também do projeto
arquitetônico.
A análise deve ser efetuada portanto considerando todas as fases por que compõem a fabricação
desses elementos, sejam no local da obra ou fora delas, quanto aos estados limites último e de serviço
previstas na ABNT –NBR 6118.
Dentre as fases que do dimensionamento e verificação dos elementos são: de fabricação; de
manuseio; de armazenamento; de transporte (da peça ou de material); de montagem; de construção
Além disso, com o avanço dos sistemas construtivos na construção civil as empresas do setor vem
buscando modularizar as construções, evitando perdas e custos nas obras. Por isso é importante
conhecer as vantagens e desvantagens dos diversos tipos de lajes presentes no mercado. Pode-se
reduzir custos e ao mesmo tempo obter a segurança desejada para cada obra, através dos critérios
adequados determinados pelo engenheiro na obra.

Projeto de Pesquisa
6

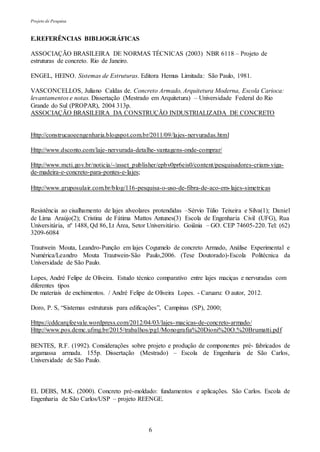

E.REFERÊNCIAS BIBLIOGRÁFICAS
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (2003) NBR 6118 – Projeto de
estruturas de concreto. Rio de Janeiro.
ENGEL, HEINO. Sistemas de Estruturas. Editora Hemus Limitada: São Paulo, 1981.
VASCONCELLOS, Juliano Caldas de. Concreto Armado, Arquitetura Moderna, Escola Carioca:
levantamentos e notas. Dissertação (Mestrado em Arquitetura) – Universidade Federal do Rio
Grande do Sul (PROPAR), 2004 313p.
ASSOCIAÇÃO BRASILEIRA DA CONSTRUÇÃO INDUSTRIALIZADA DE CONCRETO
Http://construcaoeengenharia.blogspot.com.br/2011/09/lajes-nervuradas.html
Http://www.dsconto.com/laje-nervurada-detalhe-vantagens-onde-comprar/
Http://www.mcti.gov.br/noticia/-/asset_publisher/epbv0pr6eis0/content/pesquisadores-criam-viga-
de-madeira-e-concreto-para-pontes-e-lajes;
Http://www.gruposulair.com.br/blog/116-pesquisa-o-uso-de-fibra-de-aco-em-lajes-simetricas
Resistência ao cisalhamento de lajes alveolares protendidas –Sérvio Túlio Teixeira e Silva(1); Daniel
de Lima Araújo(2); Cristina de Fátima Mattos Antunes(3) Escola de Engenharia Civil (UFG), Rua
Universitária, nº 1488, Qd 86, Lt Área, Setor Universitário. Goiânia – GO. CEP 74605-220. Tel: (62)
3209-6084
Trautwein Mouta, Leandro-Punção em lajes Cogumelo de concreto Armado, Análise Experimental e
Numérica/Leandro Mouta Trautwein-São Paulo,2006. (Tese Doutorado)-Escola Politécnica da
Universidade de São Paulo.
Lopes, André Felipe de Oliveira. Estudo técnico comparativo entre lajes maciças e nervuradas com
diferentes tipos
De materiais de enchimentos. / André Felipe de Oliveira Lopes. - Caruaru: O autor, 2012.
Doro, P. S, “Sistemas estruturais para edificações”, Campinas (SP), 2000;
Https://cddcarqfeevale.wordpress.com/2012/04/03/lajes-macicas-de-concreto-armado/
Http://www.pos.demc.ufmg.br/2015/trabalhos/pg1/Monografia%20Dioni%20O.%20Brumatti.pdf
BENTES, R.F. (1992). Considerações sobre projeto e produção de componentes pré- fabricados de
argamassa armada. 155p. Dissertação (Mestrado) – Escola de Engenharia de São Carlos,
Universidade de São Paulo.
EL DEBS, M.K. (2000). Concreto pré-moldado: fundamentos e aplicações. São Carlos. Escola de
Engenharia de São Carlos/USP – projeto REENGE.

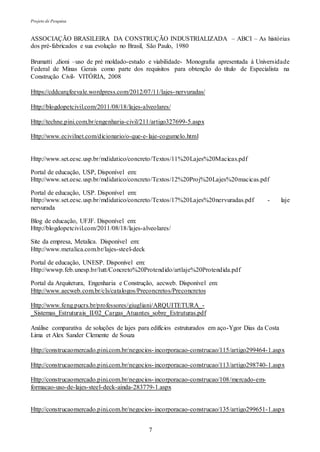

Projeto de Pesquisa
7
ASSOCIAÇÃO BRASILEIRA DA CONSTRUÇÃO INDUSTRIALIZADA – ABCI – As histórias
dos pré-fabricados e sua evolução no Brasil, São Paulo, 1980
Brumatti ,dioni –uso de pré moldado-estudo e viabilidade- Monografia apresentada à Universidade
Federal de Minas Gerais como parte dos requisitos para obtenção do título de Especialista na
Construção Civil- VITÓRIA, 2008
Https://cddcarqfeevale.wordpress.com/2012/07/11/lajes-nervuradas/
Http://blogdopetcivil.com/2011/08/18/lajes-alveolares/
Http://techne.pini.com.br/engenharia-civil/211/artigo327699-5.aspx
Http://www.ecivilnet.com/dicionario/o-que-e-laje-cogumelo.html
Http://www.set.eesc.usp.br/mdidatico/concreto/Textos/11%20Lajes%20Macicas.pdf
Portal de educação, USP, Disponível em:
Http://www.set.eesc.usp.br/mdidatico/concreto/Textos/12%20Proj%20Lajes%20macicas.pdf
Portal de educação, USP. Disponível em:
Http://www.set.eesc.usp.br/mdidatico/concreto/Textos/17%20Lajes%20nervuradas.pdf - laje
nervurada
Blog de educação, UFJF. Disponível em:
Http://blogdopetcivil.com/2011/08/18/lajes-alveolares/
Site da empresa, Metalica. Disponível em:
Http://www.metalica.com.br/lajes-steel-deck
Portal de educação, UNESP. Disponível em:
Http://wwwp.feb.unesp.br/lutt/Concreto%20Protendido/artlaje%20Protendida.pdf
Portal da Arquitetura, Engenharia e Construção, aecweb. Disponível em:
Http://www.aecweb.com.br/cls/catalogos/Preconcretos/Preconcretos
Http://www.feng.pucrs.br/professores/giugliani/ARQUITETURA_-
_Sistemas_Estruturais_II/02_Cargas_Atuantes_sobre_Estruturas.pdf
Análise comparativa de soluções de lajes para edifícios estruturados em aço-Ygor Dias da Costa
Lima et Alex Sander Clemente de Souza
Http://construcaomercado.pini.com.br/negocios-incorporacao-construcao/115/artigo299464-1.aspx
Http://construcaomercado.pini.com.br/negocios-incorporacao-construcao/108/mercado-em-
formacao-uso-de-lajes-steel-deck-ainda-283779-1.aspx

Trabalho lajes

Mais conteúdo relacionado

Mais procurados

Semelhante a Trabalho lajes

Último

Trabalho lajes
