Vigas 04-edição rápida de armaduras

CAD/Vigas

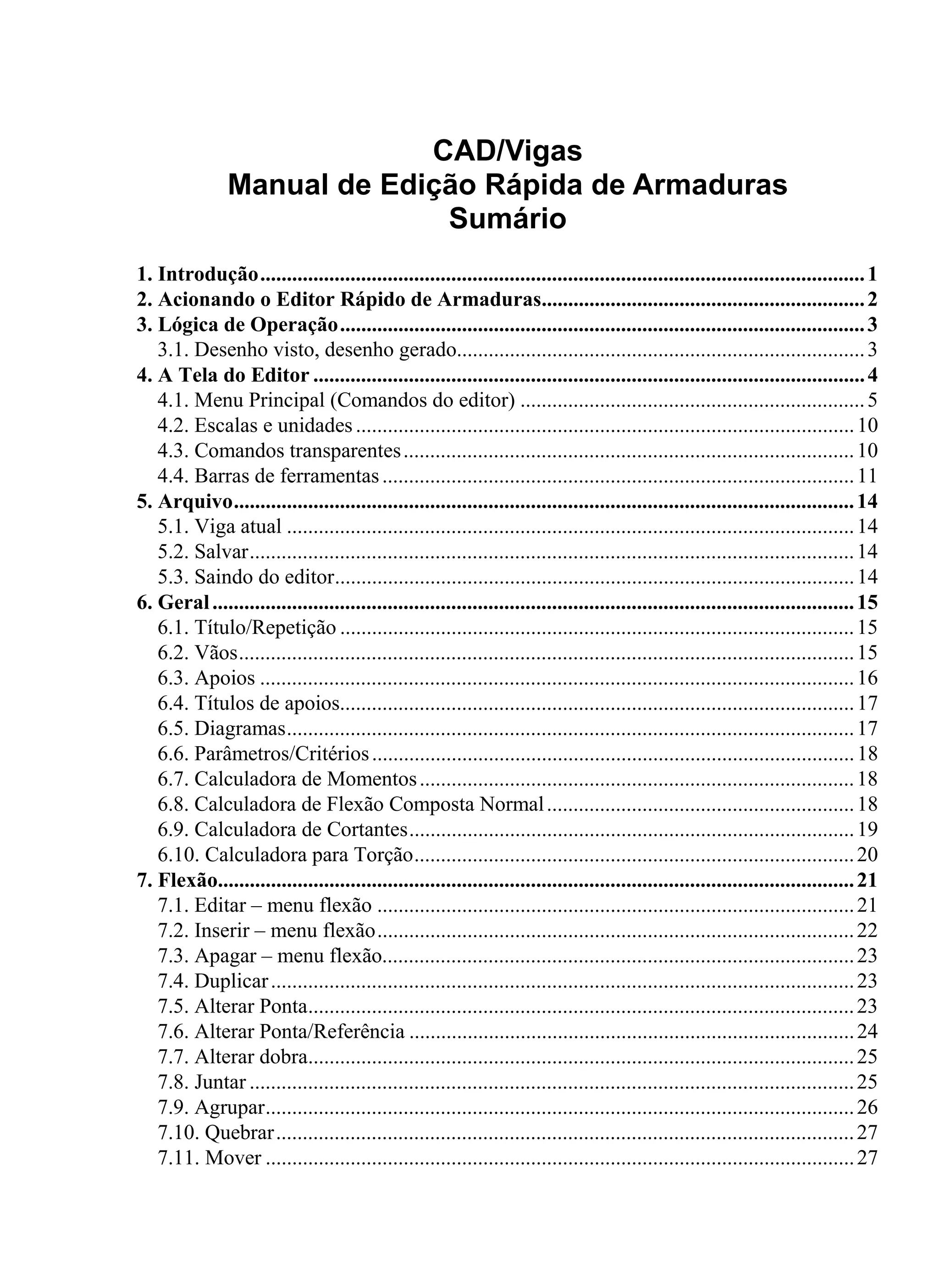

Manual de Edição Rápida de Armaduras
Sumário
1. Introdução..................................................................................................................1
2. Acionando o Editor Rápido de Armaduras.............................................................2
3. Lógica de Operação...................................................................................................3
3.1. Desenho visto, desenho gerado.............................................................................3
4. A Tela do Editor ........................................................................................................4
4.1. Menu Principal (Comandos do editor) .................................................................5

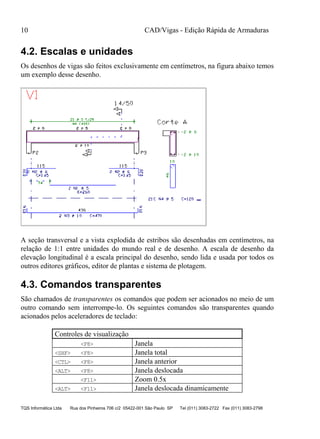

4.2. Escalas e unidades..............................................................................................10
4.3. Comandos transparentes.....................................................................................10

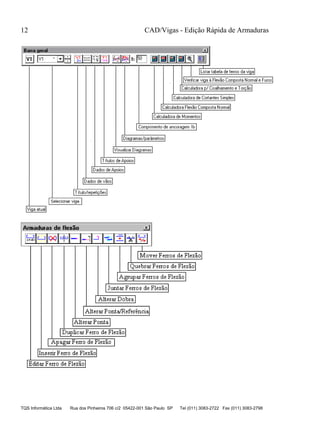

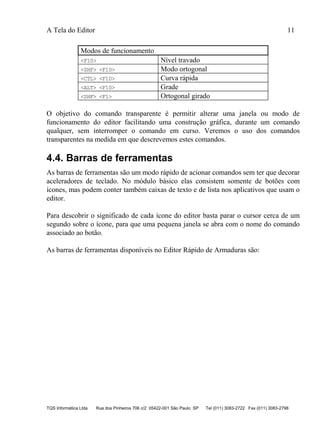

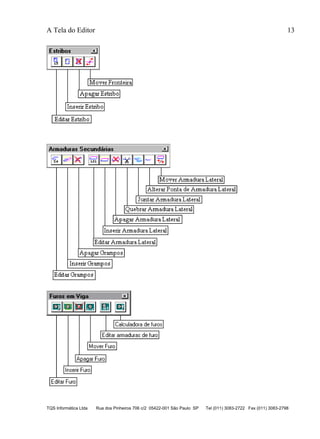

4.4. Barras de ferramentas.........................................................................................11

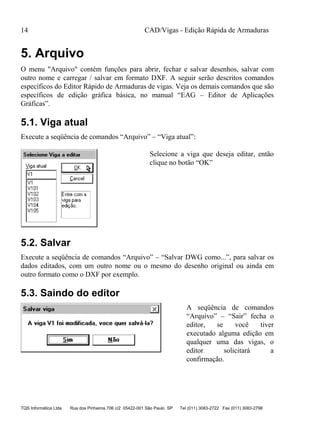

5. Arquivo.....................................................................................................................14
5.1. Viga atual ...........................................................................................................14
5.2. Salvar..................................................................................................................14
5.3. Saindo do editor..................................................................................................14

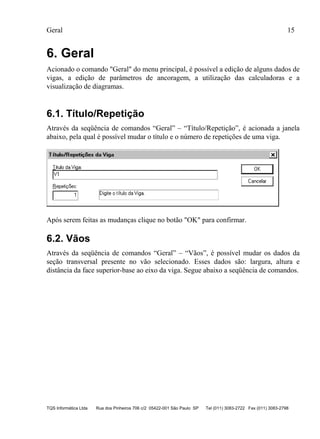

6. Geral.........................................................................................................................15
6.1. Título/Repetição .................................................................................................15
6.2. Vãos....................................................................................................................15

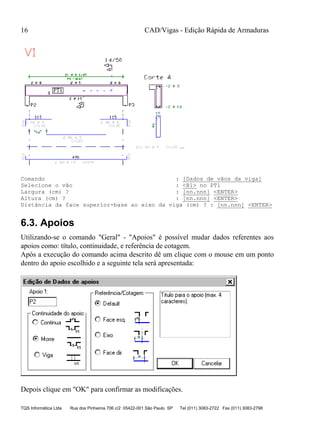

6.3. Apoios ................................................................................................................16
6.4. Títulos de apoios.................................................................................................17
6.5. Diagramas...........................................................................................................17

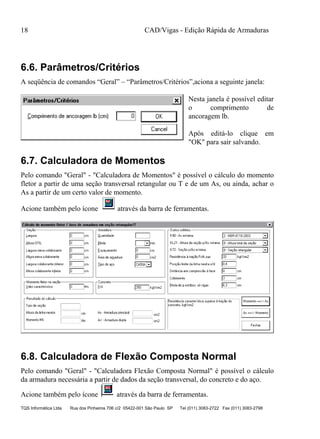

6.6. Parâmetros/Critérios...........................................................................................18
6.7. Calculadora de Momentos..................................................................................18
6.8. Calculadora de Flexão Composta Normal..........................................................18

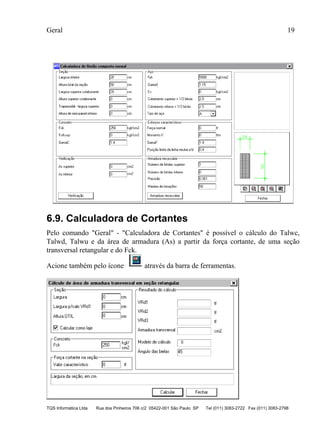

6.9. Calculadora de Cortantes....................................................................................19

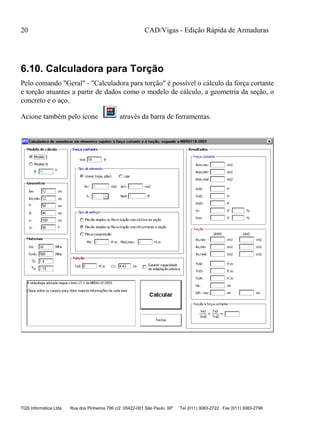

6.10. Calculadora para Torção...................................................................................20
7. Flexão........................................................................................................................21
7.1. Editar – menu flexão ..........................................................................................21

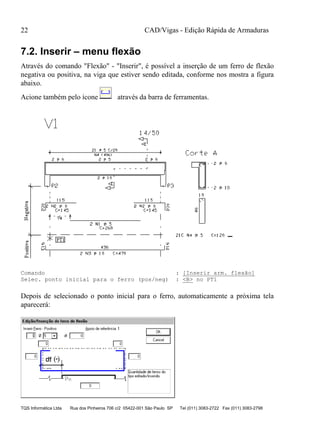

7.2. Inserir – menu flexão..........................................................................................22

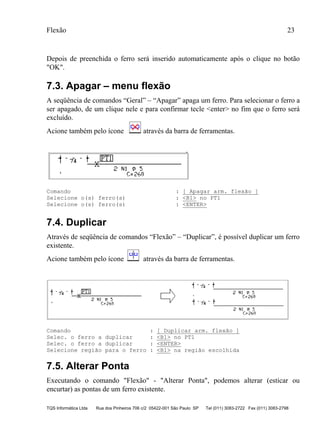

7.3. Apagar – menu flexão.........................................................................................23
7.4. Duplicar..............................................................................................................23
7.5. Alterar Ponta.......................................................................................................23

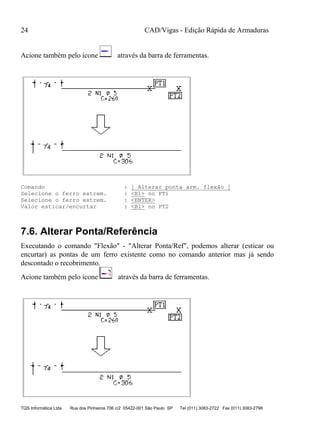

7.6. Alterar Ponta/Referência ....................................................................................24

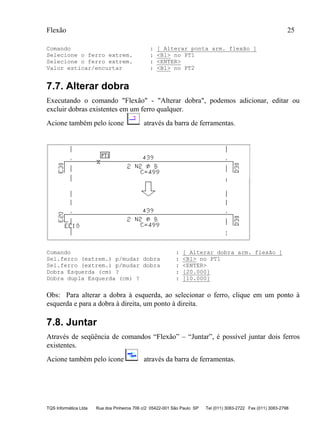

7.7. Alterar dobra.......................................................................................................25
7.8. Juntar ..................................................................................................................25

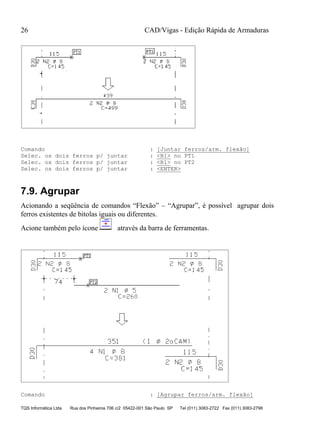

7.9. Agrupar...............................................................................................................26

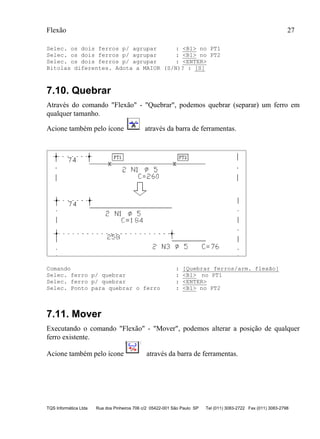

7.10. Quebrar.............................................................................................................27

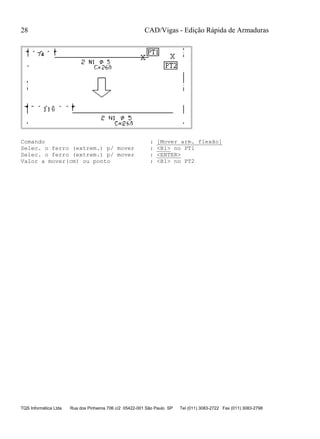

7.11. Mover ...............................................................................................................27

CAD/Vigas - Edição Rápida de Armaduras
TQS Informática Ltda Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
II

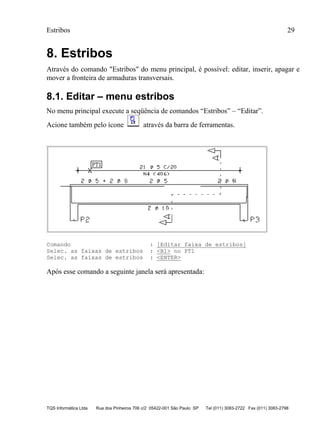

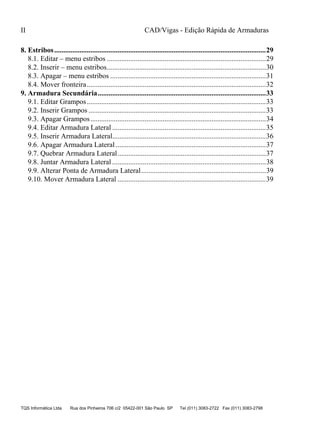

8. Estribos.....................................................................................................................29
8.1. Editar – menu estribos ........................................................................................29

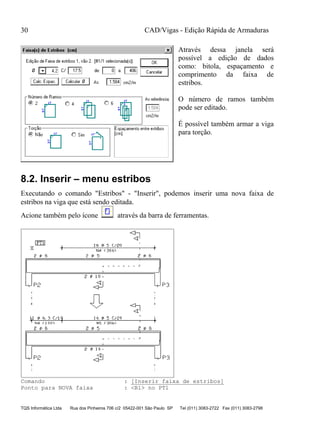

8.2. Inserir – menu estribos........................................................................................30
8.3. Apagar – menu estribos ......................................................................................31

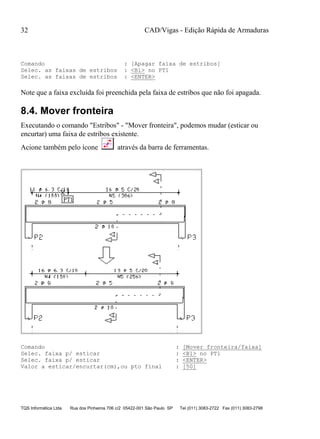

8.4. Mover fronteira...................................................................................................32

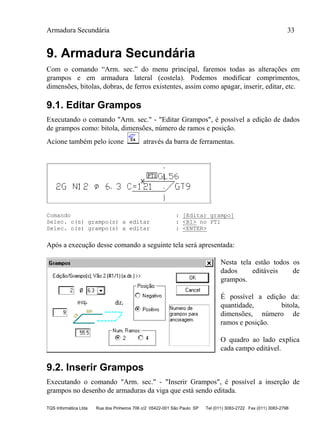

9. Armadura Secundária.............................................................................................33
9.1. Editar Grampos...................................................................................................33

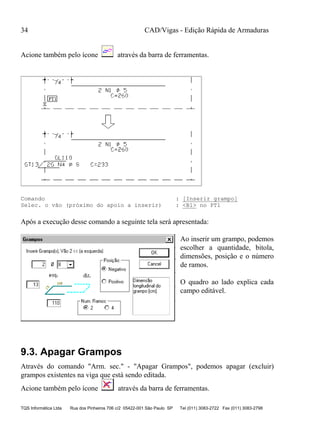

9.2. Inserir Grampos ..................................................................................................33
9.3. Apagar Grampos.................................................................................................34
9.4. Editar Armadura Lateral .....................................................................................35

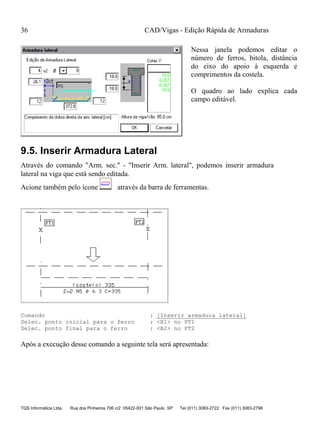

9.5. Inserir Armadura Lateral.....................................................................................36

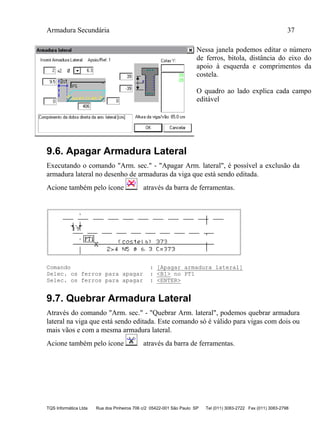

9.6. Apagar Armadura Lateral ...................................................................................37
9.7. Quebrar Armadura Lateral..................................................................................37

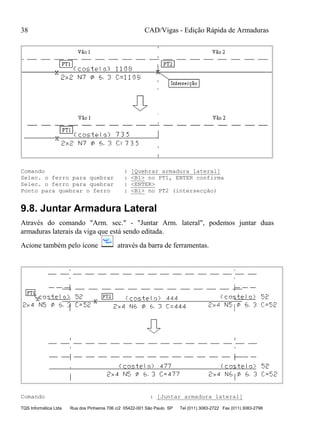

9.8. Juntar Armadura Lateral .....................................................................................38

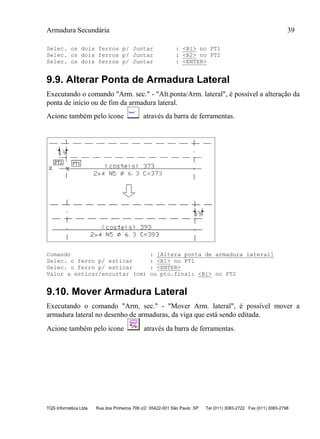

9.9. Alterar Ponta de Armadura Lateral.....................................................................39
9.10. Mover Armadura Lateral ..................................................................................39

Introdução 1

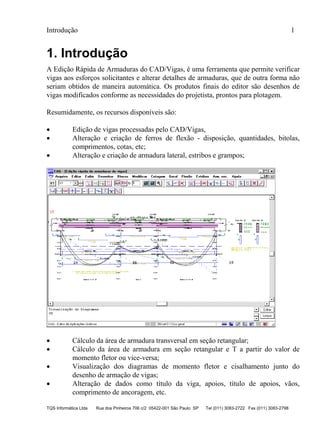

1. Introdução
A Edição Rápida de Armaduras do CAD/Vigas, é uma ferramenta que permite verificar
vigas aos esforços solicitantes e alterar detalhes de armaduras, que de outra forma não
seriam obtidos de maneira automática. Os produtos finais do editor são desenhos de
vigas modificados conforme as necessidades do projetista, prontos para plotagem.
Resumidamente, os recursos disponíveis são:
 Edição de vigas processadas pelo CAD/Vigas,
 Alteração e criação de ferros de flexão - disposição, quantidades, bitolas,
comprimentos, cotas, etc;
 Alteração e criação de armadura lateral, estribos e grampos;
 Cálculo da área de armadura transversal em seção retangular;
 Cálculo da área de armadura em seção retangular e T a partir do valor de
momento fletor ou vice-versa;
 Visualização dos diagramas de momento fletor e cisalhamento junto do
desenho de armação de vigas;
 Alteração de dados como título da viga, apoios, título de apoios, vãos,
comprimento de ancoragem, etc.

2
2. Acionando o Editor Rápido de
Armaduras
No gerenciador dos Sistemas Integrados CAD/TQS, em um edifício qualquer, marque a
pasta de vigas do pavimento que deseja trabalhar:
O Editor Rápido de Armaduras é acionado através da seqüência de comandos “Editar”
– “Edição Rápida de Armaduras”, conforme a figura abaixo.
Se você não estiver trabalhando na seção
edifício, (o que não recomendamos) será
necessário confirmar o número do projeto
que será sempre definido com quatro
caracteres alfanuméricos
Dentro do editor, escolha a viga a editar:

Lógica de Operação 3

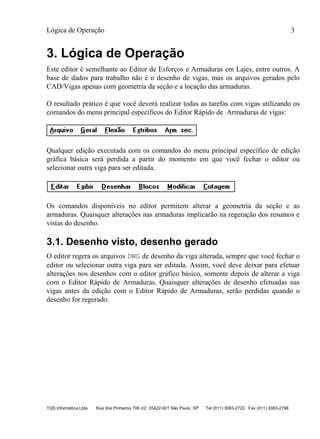

3. Lógica de Operação
Este editor é semelhante ao Editor de Esforços e Armaduras em Lajes, entre outros. A
base de dados para trabalho não é o desenho de vigas, mas os arquivos gerados pelo
CAD/Vigas apenas com geometria da seção e a locação das armaduras.
O resultado prático é que você deverá realizar todas as tarefas com vigas utilizando os
comandos do menu principal específicos do Editor Rápido de Armaduras de vigas:
Qualquer edição executada com os comandos do menu principal específico de edição
gráfica básica será perdida a partir do momento em que você fechar o editor ou
selecionar outra viga para ser editada.
Os comandos disponíveis no editor permitem alterar a geometria da seção e as
armaduras. Quaisquer alterações nas armaduras implicarão na regeração dos resumos e
vistas do desenho.
3.1. Desenho visto, desenho gerado
O editor regera os arquivos DWG de desenho da viga alterada, sempre que você fechar o
editor ou selecionar outra viga para ser editada. Assim, você deve deixar para efetuar
alterações nos desenhos com o editor gráfico básico, somente depois de alterar a viga
com o Editor Rápido de Armaduras. Quaisquer alterações de desenho efetuadas nas
vigas antes da edição com o Editor Rápido de Armaduras, serão perdidas quando o
desenho for regerado.

4

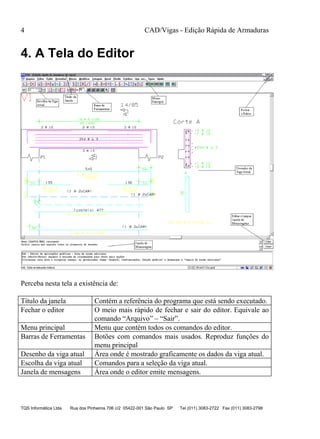

4. A Tela do Editor
Perceba nesta tela a existência de:
Título da janela Contém a referência do programa que está sendo executado.
Fechar o editor O meio mais rápido de fechar e sair do editor. Equivale ao
comando “Arquivo” – “Sair”.
Menu principal Menu que contém todos os comandos do editor.
Barras de Ferramentas Botões com comandos mais usados. Reproduz funções do
menu principal
Desenho da viga atual Área onde é mostrado graficamente os dados da viga atual.
Escolha da viga atual Comandos para a seleção da viga atual.
Janela de mensagens Área onde o editor emite mensagens.

A Tela do Editor 5

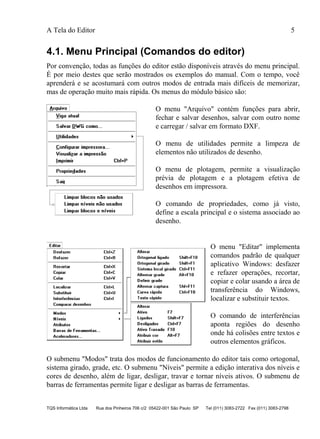

4.1. Menu Principal (Comandos do editor)
Por convenção, todas as funções do editor estão disponíveis através do menu principal.
É por meio destes que serão mostrados os exemplos do manual. Com o tempo, você
aprenderá e se acostumará com outros modos de entrada mais difíceis de memorizar,
mas de operação muito mais rápida. Os menus do módulo básico são:
O menu "Arquivo" contém funções para abrir,
fechar e salvar desenhos, salvar com outro nome
e carregar / salvar em formato DXF.
O menu de utilidades permite a limpeza de
elementos não utilizados de desenho.
O menu de plotagem, permite a visualização
prévia de plotagem e a plotagem efetiva de
desenhos em impressora.
O comando de propriedades, como já visto,
define a escala principal e o sistema associado ao
desenho.
O menu "Editar" implementa
comandos padrão de qualquer
aplicativo Windows: desfazer
e refazer operações, recortar,
copiar e colar usando a área de
transferência do Windows,
localizar e substituir textos.
O comando de interferências
aponta regiões do desenho
onde há colisões entre textos e
outros elementos gráficos.
O submenu "Modos" trata dos modos de funcionamento do editor tais como ortogonal,
sistema girado, grade, etc. O submenu "Níveis" permite a edição interativa dos níveis e
cores de desenho, além de ligar, desligar, travar e tornar níveis ativos. O submenu de
barras de ferramentas permite ligar e desligar as barras de ferramentas.

6

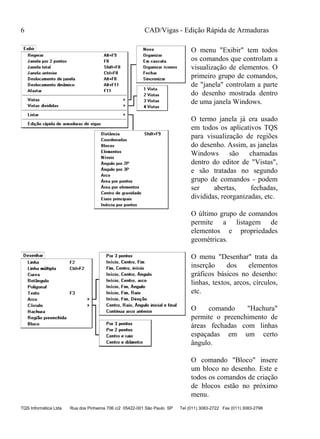

O menu "Exibir" tem todos
os comandos que controlam a
visualização de elementos. O
primeiro grupo de comandos,
de "janela" controlam a parte
do desenho mostrada dentro
de uma janela Windows.
O termo janela já era usado
em todos os aplicativos TQS
para visualização de regiões
do desenho. Assim, as janelas
Windows são chamadas
dentro do editor de "Vistas",
e são tratadas no segundo
grupo de comandos - podem
ser abertas, fechadas,
divididas, reorganizadas, etc.
O último grupo de comandos
permite a listagem de
elementos e propriedades
geométricas.
O menu "Desenhar" trata da
inserção dos elementos
gráficos básicos no desenho:
linhas, textos, arcos, círculos,
etc.
O comando "Hachura"
permite o preenchimento de
áreas fechadas com linhas
espaçadas em um certo
ângulo.
O comando "Bloco" insere
um bloco no desenho. Este e
todos os comandos de criação
de blocos estão no próximo
menu.

A Tela do Editor 7

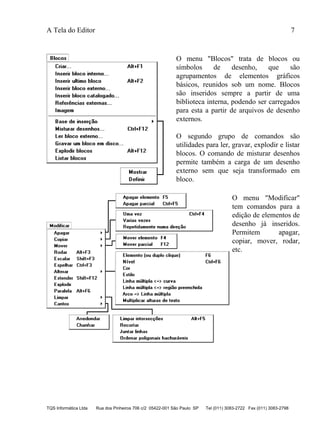

O menu "Blocos" trata de blocos ou
símbolos de desenho, que são
agrupamentos de elementos gráficos
básicos, reunidos sob um nome. Blocos
são inseridos sempre a partir de uma
biblioteca interna, podendo ser carregados
para esta a partir de arquivos de desenho
externos.
O segundo grupo de comandos são
utilidades para ler, gravar, explodir e listar
blocos. O comando de misturar desenhos
permite também a carga de um desenho
externo sem que seja transformado em
bloco.
O menu "Modificar"
tem comandos para a
edição de elementos de
desenho já inseridos.
Permitem apagar,
copiar, mover, rodar,
etc.

8

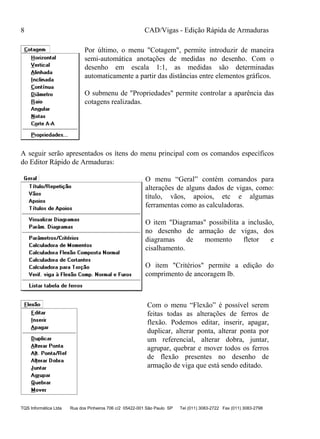

Por último, o menu "Cotagem", permite introduzir de maneira
semi-automática anotações de medidas no desenho. Com o
desenho em escala 1:1, as medidas são determinadas
automaticamente a partir das distâncias entre elementos gráficos.
O submenu de "Propriedades" permite controlar a aparência das
cotagens realizadas.
A seguir serão apresentados os ítens do menu principal com os comandos específicos
do Editor Rápido de Armaduras:
O menu “Geral” contém comandos para
alterações de alguns dados de vigas, como:
título, vãos, apoios, etc e algumas
ferramentas como as calculadoras.
O item "Diagramas" possibilita a inclusão,
no desenho de armação de vigas, dos
diagramas de momento fletor e
cisalhamento.
O item "Critérios" permite a edição do
comprimento de ancoragem lb.
Com o menu “Flexão” é possível serem
feitas todas as alterações de ferros de
flexão. Podemos editar, inserir, apagar,
duplicar, alterar ponta, alterar ponta por
um referencial, alterar dobra, juntar,
agrupar, quebrar e mover todos os ferros
de flexão presentes no desenho de
armação de viga que está sendo editado.

A Tela do Editor 9
Usaremos o menu “Estribos”, para inserir estribos
fechados ou abertos, editar ou apagar estribos já
existentes.
O comando "Mover Fronteira", estica ou encurta
uma faixa já existente de estribos..
O menu “Armadura Secundária”, apresenta
comandos que editam, inserem e apagam grampos e
armadura lateral.
É possível ainda quebrar, juntar, alterar ponta e
mover a armadura lateral presente na viga que está
sendo editada.
O menu “Furos”, apresenta comandos que editam,
inserem, apagam e movem furos em vigas.
É possível ainda editar e dimensionar armaduras de
furos de vigas.

10
4.2. Escalas e unidades
Os desenhos de vigas são feitos exclusivamente em centímetros, na figura abaixo temos
um exemplo desse desenho.
A seção transversal e a vista explodida de estribos são desenhadas em centímetros, na
relação de 1:1 entre unidades do mundo real e de desenho. A escala de desenho da
elevação longitudinal é a escala principal do desenho, sendo lida e usada por todos os
outros editores gráficos, editor de plantas e sistema de plotagem.
4.3. Comandos transparentes
São chamados de transparentes os comandos que podem ser acionados no meio de um
outro comando sem interrompe-lo. Os seguintes comandos são transparentes quando
acionados pelos aceleradores de teclado:
Controles de visualização
<F8> Janela
<SHF> <F8> Janela total
<CTL> <F8> Janela anterior
<ALT> <F8> Janela deslocada
<F11> Zoom 0.5x
<ALT> <F11> Janela deslocada dinamicamente

A Tela do Editor 11
Modos de funcionamento
<F10> Nível travado
<SHF> <F10> Modo ortogonal
<CTL> <F10> Curva rápida
<ALT> <F10> Grade
<SHF> <F1> Ortogonal girado
O objetivo do comando transparente é permitir alterar uma janela ou modo de
funcionamento do editor facilitando uma construção gráfica, durante um comando
qualquer, sem interromper o comando em curso. Veremos o uso dos comandos
transparentes na medida em que descrevemos estes comandos.
4.4. Barras de ferramentas
As barras de ferramentas são um modo rápido de acionar comandos sem ter que decorar
aceleradores de teclado. No módulo básico elas consistem somente de botões com
ícones, mas podem conter também caixas de texto e de lista nos aplicativos que usam o
editor.
Para descobrir o significado de cada ícone do editor basta parar o cursor cerca de um
segundo sobre o ícone, para que uma pequena janela se abra com o nome do comando
associado ao botão.
As barras de ferramentas disponíveis no Editor Rápido de Armaduras são:

12

A Tela do Editor 13

14
5. Arquivo
O menu "Arquivo" contém funções para abrir, fechar e salvar desenhos, salvar com
outro nome e carregar / salvar em formato DXF. A seguir serão descritos comandos
específicos do Editor Rápido de Armaduras de vigas. Veja os demais comandos que são
específicos de edição gráfica básica, no manual “EAG – Editor de Aplicações
Gráficas”.
5.1. Viga atual
Execute a seqüência de comandos “Arquivo” – “Viga atual”:
Selecione a viga que deseja editar, então
clique no botão “OK”
5.2. Salvar
Execute a seqüência de comandos “Arquivo” – “Salvar DWG como...”, para salvar os
dados editados, com um outro nome ou o mesmo do desenho original ou ainda em
outro formato como o DXF por exemplo.
5.3. Saindo do editor
A seqüência de comandos
“Arquivo” – “Sair” fecha o
editor, se você tiver
executado alguma edição em
qualquer uma das vigas, o
editor solicitará a
confirmação.

Geral 15
6. Geral
Acionado o comando "Geral" do menu principal, é possível a edição de alguns dados de
vigas, a edição de parâmetros de ancoragem, a utilização das calculadoras e a
visualização de diagramas.
6.1. Título/Repetição
Através da seqüência de comandos “Geral” – “Título/Repetição”, é acionada a janela
abaixo, pela qual é possível mudar o título e o número de repetições de uma viga.
Após serem feitas as mudanças clique no botão "OK" para confirmar.
6.2. Vãos
Através da seqüência de comandos “Geral” – “Vãos”, é possível mudar os dados da
seção transversal presente no vão selecionado. Esses dados são: largura, altura e
distância da face superior-base ao eixo da viga. Segue abaixo a seqüência de comandos.

16
Comando : [Dados de vãos da viga]
Selecione o vão : <B1> no PT1
Largura (cm) ? : [nn.nnn] <ENTER>
Altura (cm) ? : [nn.nnn] <ENTER>
Distância da face superior-base ao eixo da viga (cm) ? : [nn.nnn] <ENTER>
6.3. Apoios
Utilizando-se o comando "Geral" - "Apoios" é possível mudar dados referentes aos
apoios como: título, continuidade, e referência de cotagem.
Após a execução do comando acima descrito dê um clique com o mouse em um ponto
dentro do apoio escolhido e a seguinte tela será apresentada:
Depois clique em "OK" para confirmar as modificações.

Geral 17

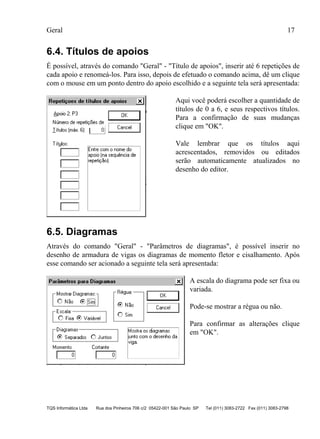

6.4. Títulos de apoios
É possível, através do comando "Geral" - "Título de apoios", inserir até 6 repetições de
cada apoio e renomeá-los. Para isso, depois de efetuado o comando acima, dê um clique
com o mouse em um ponto dentro do apoio escolhido e a seguinte tela será apresentada:
Aqui você poderá escolher a quantidade de
títulos de 0 a 6, e seus respectivos títulos.
Para a confirmação de suas mudanças
clique em "OK".
Vale lembrar que os títulos aqui
acrescentados, removidos ou editados
serão automaticamente atualizados no
desenho do editor.
6.5. Diagramas
Através do comando "Geral" - "Parâmetros de diagramas", é possível inserir no
desenho de armadura de vigas os diagramas de momento fletor e cisalhamento. Após
esse comando ser acionado a seguinte tela será apresentada:
A escala do diagrama pode ser fixa ou
variada.
Pode-se mostrar a régua ou não.
Para confirmar as alterações clique
em "OK".

18
6.6. Parâmetros/Critérios
A seqüência de comandos “Geral” – “Parâmetros/Critérios”,aciona a seguinte janela:
Nesta janela é possível editar
o comprimento de
ancoragem lb.
Após editá-lo clique em
"OK" para sair salvando.
6.7. Calculadora de Momentos
Pelo comando "Geral" - "Calculadora de Momentos" é possível o cálculo do momento
fletor a partir de uma seção transversal retangular ou T e de um As, ou ainda, achar o
As a partir de um certo valor de momento.
Acione também pelo ícone através da barra de ferramentas.
6.8. Calculadora de Flexão Composta Normal
Pelo comando "Geral" - "Calculadora Flexão Composta Normal" é possível o cálculo
da armadura necessária a partir de dados da seção transversal, do concreto e do aço.

Geral 19
6.9. Calculadora de Cortantes
Pelo comando "Geral" - "Calculadora de Cortantes" é possível o cálculo do Talwc,
Talwd, Talwu e da área de armadura (As) a partir da força cortante, de uma seção
transversal retangular e do Fck.

20
6.10. Calculadora para Torção
Pelo comando "Geral" - "Calculadora para torção" é possível o cálculo da força cortante
e torção atuantes a partir de dados como o modelo de cálculo, a geometria da seção, o
concreto e o aço.

Flexão 21

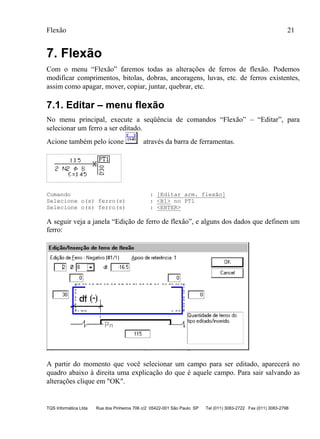

7. Flexão
Com o menu “Flexão” faremos todas as alterações de ferros de flexão. Podemos
modificar comprimentos, bitolas, dobras, ancoragens, luvas, etc. de ferros existentes,
assim como apagar, mover, copiar, juntar, quebrar, etc.
7.1. Editar – menu flexão
No menu principal, execute a seqüência de comandos “Flexão” – “Editar”, para
selecionar um ferro a ser editado.
Comando : [Editar arm. flexão]
Selecione o(s) ferro(s) : <B1> no PT1
Selecione o(s) ferro(s) : <ENTER>
A seguir veja a janela “Edição de ferro de flexão”, e alguns dos dados que definem um
ferro:
A partir do momento que você selecionar um campo para ser editado, aparecerá no
quadro abaixo à direita uma explicação do que é aquele campo. Para sair salvando as
alterações clique em "OK".

22
7.2. Inserir – menu flexão
Através do comando "Flexão" - "Inserir", é possível a inserção de um ferro de flexão
negativa ou positiva, na viga que estiver sendo editada, conforme nos mostra a figura
abaixo.
Comando : [Inserir arm. flexão]
Selec. ponto inicial para o ferro (pos/neg) : <B> no PT1
Depois de selecionado o ponto inicial para o ferro, automaticamente a próxima tela
aparecerá:

Flexão 23
Depois de preenchida o ferro será inserido automaticamente após o clique no botão
"OK".
7.3. Apagar – menu flexão
A seqüência de comandos “Geral” – “Apagar” apaga um ferro. Para selecionar o ferro a
ser apagado, de um clique nele e para confirmar tecle <enter> no fim que o ferro será
excluído.
Comando : [ Apagar arm. flexão ]
Selecione o(s) ferro(s) : <B1> no PT1
Selecione o(s) ferro(s) : <ENTER>
7.4. Duplicar
Através de seqüência de comandos “Flexão” – “Duplicar”, é possível duplicar um ferro
existente.
Comando : [ Duplicar arm. flexão ]
Selec. o ferro a duplicar : <B1> no PT1
Selec. o ferro a duplicar : <ENTER>
Selecione região para o ferro : <B1> na região escolhida
7.5. Alterar Ponta
Executando o comando "Flexão" - "Alterar Ponta", podemos alterar (esticar ou
encurtar) as pontas de um ferro existente.

24
Comando : [ Alterar ponta arm. flexão ]
Selecione o ferro extrem. : <B1> no PT1
Selecione o ferro extrem. : <ENTER>
Valor esticar/encurtar : <B1> no PT2
7.6. Alterar Ponta/Referência
Executando o comando "Flexão" - "Alterar Ponta/Ref", podemos alterar (esticar ou
encurtar) as pontas de um ferro existente como no comando anterior mas já sendo
descontado o recobrimento.

Flexão 25
Comando : [ Alterar ponta arm. flexão ]
Selecione o ferro extrem. : <B1> no PT1
Selecione o ferro extrem. : <ENTER>
Valor esticar/encurtar : <B1> no PT2
7.7. Alterar dobra
Executando o comando "Flexão" - "Alterar dobra", podemos adicionar, editar ou
excluir dobras existentes em um ferro qualquer.
Comando : [ Alterar dobra arm. flexão ]
Sel.ferro (extrem.) p/mudar dobra : <B1> no PT1
Sel.ferro (extrem.) p/mudar dobra : <ENTER>
Dobra Esquerda (cm) ? : [20.000]
Dobra dupla Esquerda (cm) ? : [10.000]
Obs: Para alterar a dobra à esquerda, ao selecionar o ferro, clique em um ponto à
esquerda e para a dobra à direita, um ponto à direita.
7.8. Juntar
Através de seqüência de comandos “Flexão” – “Juntar”, é possível juntar dois ferros
existentes.

26
Comando : [Juntar ferros/arm. flexão]
Selec. os dois ferros p/ juntar : <B1> no PT1
Selec. os dois ferros p/ juntar : <B1> no PT2
Selec. os dois ferros p/ juntar : <ENTER>
7.9. Agrupar
Acionando a seqüência de comandos “Flexão” – “Agrupar”, é possível agrupar dois
ferros existentes de bitolas iguais ou diferentes.
Comando : [Agrupar ferros/arm. flexão]

Flexão 27
Selec. os dois ferros p/ agrupar : <B1> no PT1
Selec. os dois ferros p/ agrupar : <B1> no PT2
Selec. os dois ferros p/ agrupar : <ENTER>
Bitolas diferentes. Adota a MAIOR (S/N)? : [S]
7.10. Quebrar
Através do comando "Flexão" - "Quebrar", podemos quebrar (separar) um ferro em
qualquer tamanho.
Comando : [Quebrar ferros/arm. flexão]
Selec. ferro p/ quebrar : <B1> no PT1
Selec. ferro p/ quebrar : <ENTER>
Selec. Ponto para quebrar o ferro : <B1> no PT2
7.11. Mover
Executando o comando "Flexão" - "Mover", podemos alterar a posição de qualquer
ferro existente.

28
Comando : [Mover arm. flexão]
Selec. o ferro (extrem.) p/ mover : <B1> no PT1
Selec. o ferro (extrem.) p/ mover : <ENTER>
Valor a mover(cm) ou ponto : <B1> no PT2

Estribos 29
8. Estribos
Através do comando "Estribos" do menu principal, é possível: editar, inserir, apagar e
mover a fronteira de armaduras transversais.
8.1. Editar – menu estribos
No menu principal execute a seqüência de comandos “Estribos” – “Editar”.
Comando : [Editar faixa de estribos]
Selec. as faixas de estribos : <B1> no PT1
Selec. as faixas de estribos : <ENTER>
Após esse comando a seguinte janela será apresentada:

30
Através dessa janela será
possível a edição de dados
como: bitola, espaçamento e
comprimento da faixa de
estribos.
O número de ramos também
pode ser editado.
É possível também armar a viga
para torção.
8.2. Inserir – menu estribos
Executando o comando "Estribos" - "Inserir", podemos inserir uma nova faixa de
estribos na viga que está sendo editada.
Comando : [Inserir faixa de estribos]
Ponto para NOVA faixa : <B1> no PT1

Estribos 31

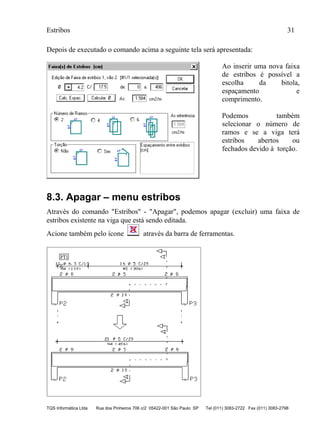

Depois de executado o comando acima a seguinte tela será apresentada:
Ao inserir uma nova faixa
de estribos é possível a
escolha da bitola,
espaçamento e
comprimento.
Podemos também
selecionar o número de
ramos e se a viga terá
estribos abertos ou
fechados devido à torção.
8.3. Apagar – menu estribos
Através do comando "Estribos" - "Apagar", podemos apagar (excluir) uma faixa de
estribos existente na viga que está sendo editada.

32
Comando : [Apagar faixa de estribos]
Selec. as faixas de estribos : <B1> no PT1
Selec. as faixas de estribos : <ENTER>
Note que a faixa excluída foi preenchida pela faixa de estribos que não foi apagada.
8.4. Mover fronteira
Executando o comando "Estribos" - "Mover fronteira", podemos mudar (esticar ou
encurtar) uma faixa de estribos existente.
Comando : [Mover fronteira/faixa]
Selec. faixa p/ esticar : <B1> no PT1
Selec. faixa p/ esticar : <ENTER>
Valor a esticar/encurtar(cm),ou pto final : [50]

Armadura Secundária 33
9. Armadura Secundária
Com o comando “Arm. sec.” do menu principal, faremos todas as alterações em
grampos e em armadura lateral (costela). Podemos modificar comprimentos,
dimensões, bitolas, dobras, de ferros existentes, assim como apagar, inserir, editar, etc.
9.1. Editar Grampos
Executando o comando "Arm. sec." - "Editar Grampos", é possível a edição de dados
de grampos como: bitola, dimensões, número de ramos e posição.
Comando : [Editar grampo]
Selec. o(s) grampo(s) a editar : <B1> no PT1
Selec. o(s) grampo(s) a editar : <ENTER>
Após a execução desse comando a seguinte tela será apresentada:
Nesta tela estão todos os
dados editáveis de
grampos.
É possível a edição da:
quantidade, bitola,
dimensões, número de
ramos e posição.
O quadro ao lado explica
cada campo editável.
9.2. Inserir Grampos
Executando o comando "Arm. sec." - "Inserir Grampos", é possível a inserção de
grampos no desenho de armaduras da viga que está sendo editada.

34
Comando : [Inserir grampo]
Selec. o vão (próximo do apoio a inserir) : <B1> no PT1
Ao inserir um grampo, podemos
escolher a quantidade, bitola,
dimensões, posição e o número
de ramos.
O quadro ao lado explica cada
campo editável.
9.3. Apagar Grampos
Através do comando "Arm. sec." - "Apagar Grampos", podemos apagar (excluir)
grampos existentes na viga que está sendo editada.

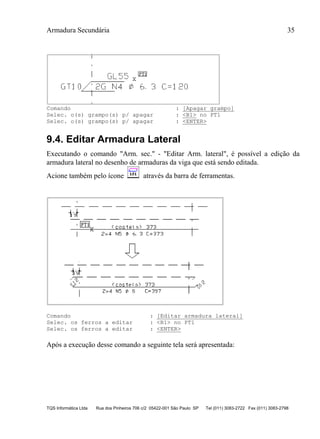

Comando : [Apagar grampo]
Selec. o(s) grampo(s) p/ apagar : <B1> no PT1
Selec. o(s) grampo(s) p/ apagar : <ENTER>
9.4. Editar Armadura Lateral
Executando o comando "Arm. sec." - "Editar Arm. lateral", é possível a edição da
armadura lateral no desenho de armaduras da viga que está sendo editada.
Comando : [Editar armadura lateral]
Selec. os ferros a editar : <B1> no PT1
Selec. os ferros a editar : <ENTER>

36
Nessa janela podemos editar o
número de ferros, bitola, distância
do eixo do apoio à esquerda e
comprimentos da costela.
O quadro ao lado explica cada
campo editável.
9.5. Inserir Armadura Lateral
Através do comando "Arm. sec." - "Inserir Arm. lateral", podemos inserir armadura
lateral na viga que está sendo editada.
Comando : [Inserir armadura lateral]
Selec. ponto inicial para o ferro : <B1> no PT1
Selec. ponto final para o ferro : <B2> no PT2

Nessa janela podemos editar o número
de ferros, bitola, distância do eixo do
apoio à esquerda e comprimentos da
costela.
O quadro ao lado explica cada campo
editável
9.6. Apagar Armadura Lateral
Executando o comando "Arm. sec." - "Apagar Arm. lateral", é possível a exclusão da
armadura lateral no desenho de armaduras da viga que está sendo editada.
Comando : [Apagar armadura lateral]
Selec. os ferros para apagar : <B1> no PT1
Selec. os ferros para apagar : <ENTER>
9.7. Quebrar Armadura Lateral
Através do comando "Arm. sec." - "Quebrar Arm. lateral", podemos quebrar armadura
lateral na viga que está sendo editada. Este comando só é válido para vigas com dois ou
mais vãos e com a mesma armadura lateral.

38
Comando : [Quebrar armadura lateral]
Selec. o ferro para quebrar : <B1> no PT1, ENTER confirma
Selec. o ferro para quebrar : <ENTER>
Ponto para quebrar o ferro : <B1> no PT2 (intersecção)
9.8. Juntar Armadura Lateral
Através do comando "Arm. sec." - "Juntar Arm. lateral", podemos juntar duas
armaduras laterais da viga que está sendo editada.
Comando : [Juntar armadura lateral]

Selec. os dois ferros p/ Juntar : <B1> no PT1
Selec. os dois ferros p/ Juntar : <B2> no PT2
Selec. os dois ferros p/ Juntar : <ENTER>
9.9. Alterar Ponta de Armadura Lateral
Executando o comando "Arm. sec." - "Alt.ponta/Arm. lateral", é possível a alteração da
ponta de início ou de fim da armadura lateral.
Comando : [Altera ponta de armadura lateral]
Selec. o ferro p/ esticar : <B1> no PT1
Selec. o ferro p/ esticar : <ENTER>
Valor a esticar/encurtar (cm) ou pto.final: <B1> no PT2

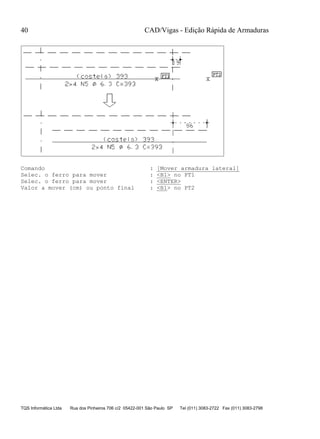

9.10. Mover Armadura Lateral
Executando o comando "Arm. sec." - "Mover Arm. lateral", é possível mover a
armadura lateral no desenho de armaduras, da viga que está sendo editada.

40
Comando : [Mover armadura lateral]
Selec. o ferro para mover : <B1> no PT1
Selec. o ferro para mover : <ENTER>
Valor a mover (cm) ou ponto final : <B1> no PT2

TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br

Vigas 04-edição rápida de armaduras

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Vigas 04-edição rápida de armaduras

Mais de Anderson Ricardo Cunha

Último

Vigas 04-edição rápida de armaduras
