ECC 1012 – SEGURANÇA ESTRUTURAL Prof. Dr. João Kaminski Junior – UFSM
DETERMINAÇÃO DAS AÇÕES TRANSFERIDAS DAS LAJES ÀS VIGAS
• Áreas de influência das lajes para o cálculo das reações nas lajes (ou ações sobre
as vigas)
As reações de apoio de lajes retangulares sob carregamento uniformemente distribuído
(por unidade de área) são calculadas considerando-se, para cada apoio, a carga correspondente
à área de influência definida por triângulos ou trapézios. Tais figuras são obtidas traçando-se,
a partir dos vértices, retas inclinadas de:
45° entre dois apoios do mesmo tipo;
60° a partir do apoio engastado, se o outro for simplesmente apoiado;
90° a partir do apoio vinculado (apoiado ou engastado), quando a borda vizinha for
livre.
Por exemplo:
1º Caso (ℓx < ℓy):

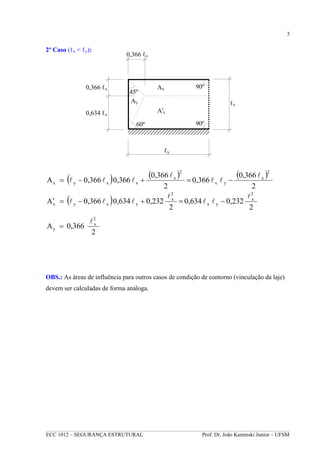

2º Caso (ℓx < ℓy):
vy
45º60º
60º45º
Ax
A'x
Ay A'y
vx
v'x
v'y ℓx
ℓy
vy
90º60º
90º
45º
Ax
A'x
Ay
vx
v'x
ℓx
ℓy
2. 2
_______________________________________________________________________________________________________________________________________________________
ECC 1012 – SEGURANÇA ESTRUTURAL Prof. Dr. João Kaminski Junior – UFSM

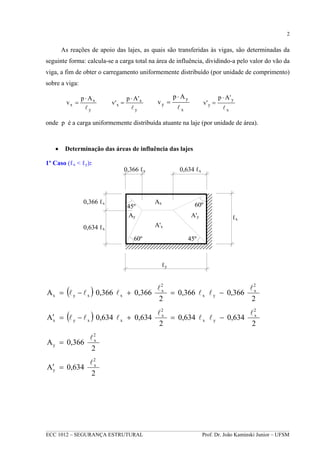

As reações de apoio das lajes, as quais são transferidas às vigas, são determinadas da
seguinte forma: calcula-se a carga total na área de influência, dividindo-a pelo valor do vão da
viga, a fim de obter o carregamento uniformemente distribuído (por unidade de comprimento)
sobre a viga:
y
x
x
Ap
v
l
⋅
=
y
x
x
'Ap
'v
l
⋅
=
x
y
y
Ap
v
l
⋅
=
x
y
y
'Ap
'v
l
⋅
=
onde p é a carga uniformemente distribuída atuante na laje (por unidade de área).
• Determinação das áreas de influência das lajes
1º Caso (ℓx < ℓy):
( )
2
0,3660,366
2
0,3660,366A
2
x
yx
2
x
xxyx
l
ll
l
lll −=+−=
( )
2
0,6340,634
2
0,6340,634A
2
x
yx
2
x
xxyx
l
ll
l
lll −=+−=′
2
0,366A
2
x
y
l
=
2
0,634A
2
x
y
l
=′
0,366 ℓx
0,634 ℓx
0,366 ℓx 0,634 ℓx
45º60º
60º45º
Ax
A'x
Ay A'y ℓx
ℓy
