Este documento fornece um resumo dos principais comandos e funções do sistema CAD/AGC & DP. Descreve como chamar o sistema, navegar na árvore de edifícios, visualizar esquemas de planta e desenhos de armação, e editar parâmetros.
1. Introduz conceitos básicos da linguagem de desenho paramétrico DP.
2. Explica conceitos e convenções como codificação, processamento, unidades de desenho e sistema de coordenadas.
3. Descreve como definir valores numéricos e locação geométrica de nós através de coordenadas absolutas, relativas, expressões e funções trigonométricas.
Este documento fornece um resumo dos principais recursos e funcionalidades do Editor Rápido de Armaduras do CAD/Vigas:
1) Permite editar vigas processadas pelo CAD/Vigas, alterando disposição, quantidades, bitolas e comprimentos de ferros de flexão, estribos, armadura lateral e grampos.
2) Inclui ferramentas de cálculo para dimensionar armaduras de acordo com valores de momento fletor ou cisalhamento.
3) Possibilita visualizar diagramas de momento fletor e
Este documento apresenta um exemplo de cálculo estrutural completo de um edifício utilizando o sistema CAD/TQS. Ele inclui a modelagem estrutural, análise, dimensionamento, detalhamento e geração de desenhos desde a fundação até a cobertura. O manual fornece instruções passo a passo para utilizar as principais funções do sistema CAD/TQS para projetar estruturas de concreto armado de forma segura, eficiente e produtiva.
O documento descreve o funcionamento do software CAD/Lajes, com ênfase nos seguintes pontos: 1) cálculo de lajes por processo simplificado, grelha ou elementos finitos; 2) geração automática de desenhos de esforços e armaduras para lajes retangulares usando processo simplificado; 3) edição de armaduras usando o editor de esforços e armaduras.
1. O documento descreve os comandos e funções do software CAD/Vigas para projeto de vigas.
2. As principais etapas do CAD/Vigas incluem edição de dados de vigas, processamento, geração de desenhos e listagens, e edição gráfica.
3. O processamento envolve cálculo de esforços, dimensionamento, detalhamento e geração automática de desenhos de armaduras de vigas.
1. O documento apresenta os procedimentos para modelagem e análise estrutural de edificações de pequeno porte utilizando o software CAD/TQS. 2. Inclui informações sobre a responsabilidade do engenheiro, características de elementos estruturais como lajes, vigas, pilares e fundações. 3. Também descreve os passos para criação do modelo geométrico e estrutural no software, análise estrutural, dimensionamento, detalhamento e geração de plantas.
Este documento descreve o manual de edição gráfica de desenhos de formas do software CAD/Formas. Ele contém informações sobre como acionar o editor gráfico de desenhos de formas, a tela do editor e seus menus, e explica como criar e editar elementos de plantas arquitetônicas como paredes, portas e janelas.
1. Os sistemas CAD/TQS são um conjunto de ferramentas para cálculo, dimensionamento, detalhamento e desenho de estruturas de concreto armado e protendido.
2. O CAD/Formas é o sistema responsável pela entrada de informações geométricas e de carregamentos, bem como pela distribuição de informações para projeto de lajes, vigas, pilares e fundações.
3. Os sistemas processam sempre um lote de informações por vez, onde um lote significa a planta de formas de um pavimento no CAD/Formas,
1. Introduz conceitos básicos da linguagem de desenho paramétrico DP.
2. Explica conceitos e convenções como codificação, processamento, unidades de desenho e sistema de coordenadas.
3. Descreve como definir valores numéricos e locação geométrica de nós através de coordenadas absolutas, relativas, expressões e funções trigonométricas.
Este documento fornece um resumo dos principais recursos e funcionalidades do Editor Rápido de Armaduras do CAD/Vigas:
1) Permite editar vigas processadas pelo CAD/Vigas, alterando disposição, quantidades, bitolas e comprimentos de ferros de flexão, estribos, armadura lateral e grampos.
2) Inclui ferramentas de cálculo para dimensionar armaduras de acordo com valores de momento fletor ou cisalhamento.
3) Possibilita visualizar diagramas de momento fletor e
Este documento apresenta um exemplo de cálculo estrutural completo de um edifício utilizando o sistema CAD/TQS. Ele inclui a modelagem estrutural, análise, dimensionamento, detalhamento e geração de desenhos desde a fundação até a cobertura. O manual fornece instruções passo a passo para utilizar as principais funções do sistema CAD/TQS para projetar estruturas de concreto armado de forma segura, eficiente e produtiva.
O documento descreve o funcionamento do software CAD/Lajes, com ênfase nos seguintes pontos: 1) cálculo de lajes por processo simplificado, grelha ou elementos finitos; 2) geração automática de desenhos de esforços e armaduras para lajes retangulares usando processo simplificado; 3) edição de armaduras usando o editor de esforços e armaduras.
1. O documento descreve os comandos e funções do software CAD/Vigas para projeto de vigas.
2. As principais etapas do CAD/Vigas incluem edição de dados de vigas, processamento, geração de desenhos e listagens, e edição gráfica.
3. O processamento envolve cálculo de esforços, dimensionamento, detalhamento e geração automática de desenhos de armaduras de vigas.
1. O documento apresenta os procedimentos para modelagem e análise estrutural de edificações de pequeno porte utilizando o software CAD/TQS. 2. Inclui informações sobre a responsabilidade do engenheiro, características de elementos estruturais como lajes, vigas, pilares e fundações. 3. Também descreve os passos para criação do modelo geométrico e estrutural no software, análise estrutural, dimensionamento, detalhamento e geração de plantas.
Este documento descreve o manual de edição gráfica de desenhos de formas do software CAD/Formas. Ele contém informações sobre como acionar o editor gráfico de desenhos de formas, a tela do editor e seus menus, e explica como criar e editar elementos de plantas arquitetônicas como paredes, portas e janelas.
1. Os sistemas CAD/TQS são um conjunto de ferramentas para cálculo, dimensionamento, detalhamento e desenho de estruturas de concreto armado e protendido.
2. O CAD/Formas é o sistema responsável pela entrada de informações geométricas e de carregamentos, bem como pela distribuição de informações para projeto de lajes, vigas, pilares e fundações.
3. Os sistemas processam sempre um lote de informações por vez, onde um lote significa a planta de formas de um pavimento no CAD/Formas,
1. O documento apresenta o manual de usuário do software CAD/TQS, descrevendo suas principais funcionalidades para modelagem, análise estrutural e geração de desenhos.
2. Inclui instruções sobre a criação de modelos estruturais de edifícios, análise dos elementos estruturais, geração de desenhos de estruturas e plotagem.
3. Também fornece detalhes sobre os módulos do software para formas, vigas, pilares, lajes, fundações e escadas, além de explicar os
1. O documento apresenta os critérios de projeto para vigas projetadas pelo software CAD/Vigas.
2. São definidos parâmetros para concreto, aço, esforços, flechas, dimensões de vigas e armaduras.
3. Critérios detalhados para flexão, cisalhamento, armadura lateral, porta-estribos e representação gráfica são apresentados.
1. O documento discute os conceitos básicos de desenho técnico em CAD, incluindo o que é um desenho, unidades e escala, entrada de comandos, criação de elementos geométricos e hachura.
2. É apresentado um guia completo sobre as operações e ferramentas do software CAD/TQS Editor de Aplicações Gráficas, com detalhes sobre edição de desenhos, coordenadas, menus, barras de ferramentas e janelas.
3. O documento estrutura a introdução ao software em 7 capítulos
Este documento fornece instruções sobre como editar dados de vigas no software CAD/Vigas, incluindo:
1) Uma introdução sobre o programa de edição de dados de vigas;
2) Detalhes sobre os procedimentos de digitação, menus, barras de ferramentas e janelas;
3) Informações sobre como editar dados gerais do projeto, geometria dos vãos e apoios, cargas e integração com outros softwares.
1) O documento apresenta um manual de comandos e funções do sistema CAD/Pilar, que é utilizado para projetar pilares de concreto armado.
2) O CAD/Pilar permite a digitação de dados de pilares, cálculo de esforços, dimensionamento de pilares e armaduras, geração de desenhos e listagens.
3) O manual descreve em detalhes cada etapa do processo de projeto de pilares utilizando o CAD/Pilar, incluindo a operação geral do sistema, menus, comandos e funções disponíveis.
Este documento apresenta um manual de comandos e funções do sistema CAD/Formas. Ele descreve a operação geral do sistema, incluindo como chamar o sistema, navegar na árvore de edifícios, visualizar esquemas de planta e desenhos selecionados. Também explica os principais menus e comandos disponíveis no CAD/Formas.
O documento descreve as configurações básicas e comandos do AutoCAD, incluindo: (1) configuração da tela gráfica, personalização de barras de ferramentas e ambientes de trabalho 2D e 3D; (2) comandos básicos como LINE, ERASE e coordenadas; (3) comandos para criação de formas geométricas como retângulo, círculo e polígono; (4) comandos de modificação como FILLET, CHAMFER e TRIM.
1. O documento apresenta o manual de edição de dados do programa CAD/Pilar, descrevendo suas principais funcionalidades e procedimentos para digitação de dados de pilares.
2. São apresentadas as janelas de edição de dados, controles de visualização, dados gerais de projeto, dados de pilares, editor gráfico de seções e integração com pórtico espacial.
3. O documento fornece detalhes sobre como utilizar os menus, barras de ferramentas e janelas para inserir, alterar e visualizar dados de pilares
1. O documento apresenta as configurações básicas e comandos do AutoCAD, incluindo a interface gráfica, coordenadas, projeções e ferramentas de edição.
2. São descritos os ambientes de trabalho 2D e 3D, personalização da tela, barras de ferramentas e o painel Dashboard para navegação.
3. Também são explicados os comandos fundamentais como LINE, ERASE e os tipos de coordenadas como absolutas, relativas e automáticas.
1. O documento descreve o método de cálculo de esforços solicitantes em vigas, incluindo a determinação de momentos fletores, forças cortantes e momentos de torção.
2. É detalhado o dimensionamento e detalhamento estrutural das vigas quanto ao cisalhamento, flexão e torção, considerando diferentes tipos de cargas aplicadas.
3. O software CAD/Vigas é capaz de realizar análises estruturais de vigas contínuas e vinculadas a pilares, determinando os esforços nas
1. O documento descreve os processos e configurações necessárias para a edição de plantas e plotagem de desenhos no sistema CAD/TQS.
2. As seções abordam tópicos como tabelas de plotagem, níveis de desenho, formatos de plantas, editor de plantas, geração de tabelas de ferros, plotagem em diferentes dispositivos e conversão de formatos de arquivo.
3. O manual fornece instruções passo a passo para a configuração correta do driver de plotter, edição de plantas, geração de
O documento apresenta os principais recursos do software CAD/AGC para projeto de estruturas de concreto armado. Entre estes recursos estão: a geração interativa de ferros de qualquer formato; a distribuição de ferros com comprimento variável em lajes; e a identificação detalhada de ferros em corte, raios de dobra e ganchos. O software permite também a geração automática de tabelas de ferros e interface com sistemas de planejamento de corte e dobra de aço.
O documento apresenta um capítulo introdutório sobre como iniciar e configurar o AutoCAD, incluindo como mudar a cor de fundo da área gráfica. Também descreve as principais regiões da interface do usuário como barras de ferramentas, área gráfica e funções do mouse.
1. O documento apresenta as principais funcionalidades do sistema Grelha-TQS para análise de grelhas de vigas e lajes, incluindo geração automática do modelo, discretização de lajes, cálculo de esforços e transferência para softwares de detalhamento.
2. São descritos os processos de geração do modelo de grelha de vigas, geração do modelo completo com vigas e lajes, e refinamento do modelo usando a entrada gráfica.
3. Também são explicados conceitos como critérios estruturais
O documento descreve:
1) Os modelos de consideração de cargas verticais em pilares, incluindo viga contínua e excentricidades geométricas.
2) Os métodos de distribuição de momentos fletores externos nos pilares, como acumulação, propagação e misto.
3) O tratamento de cargas verticais no CAD/Pilar e esforços devido a cargas horizontais calculados por métodos diretos ou simplificados.
4) Os aspectos de flambagem e efeitos de segunda ordem considerados pelo CAD/Pilar
1) A apostila apresenta os principais comandos do AutoCAD para criação, edição e formatação de objetos 2D.
2) Inclui também uma seção sobre modelagem 3D abordando comandos como malha, superfícies, sólidos e renderização.
3) Está organizada em 10 aulas com explicações detalhadas e exemplos dos principais recursos do software.
Este documento apresenta um resumo sobre elementos estruturais inclinados e escadas no sistema CAD/TQS. São descritos os procedimentos para lançamento de elementos inclinados, como vigas, lajes, rampas e escadas, utilizando pisos auxiliares e o modelador estrutural. Além disso, são apresentados os modelos de análise gerados pelo sistema, como pórticos e grelhas espaciais, e exemplos de dimensionamento, detalhamento e desenho de escadas.
1. O documento descreve o módulo de placas do software TQS para análise de estruturas de placas discretizadas por elementos finitos.
2. São apresentados os principais recursos do módulo, incluindo visualização de resultados numéricos e gráficos, além de detalhes sobre a interface gráfica e operação.
3. Os resultados são expressos em unidades de comprimento, força e ângulo, considerando diferentes sistemas de referência para barras, elementos de placa e apoios.
Este manual fornece instruções sobre como operar o sistema CAD/Fundações, incluindo como editar dados, processar projetos e visualizar resultados. O sistema permite projetar sapatas e blocos de concreto através de etapas como digitação de dados, pré-dimensionamento, dimensionamento, detalhamento e emissão de desenhos e listagens.
Este documento fornece instruções sobre como usar o software CAD/TQS para editar graficamente alvenarias em plantas e elevações de edifícios. Ele explica como inserir blocos, portas, janelas e outros elementos para formar paredes, e como definir lajes, cargas e subestruturas para análise estrutural.
Apostila auto cad passo a passo para arquiteturadevsonqueiroz3
O documento descreve o processo de desenho de plantas arquitetônicas no AutoCAD, começando com a criação de uma planta baixa simples com paredes, portas e janelas. Instruções detalhadas são fornecidas para cada etapa, incluindo como desenhar linhas, usar comandos de zoom e formas básicas. O tutorial também discute a criação de outros desenhos como cortes e fachadas.
1. O documento apresenta o manual de usuário do software CAD/TQS, descrevendo suas principais funcionalidades para modelagem, análise estrutural e geração de desenhos.
2. Inclui instruções sobre a criação de modelos estruturais de edifícios, análise dos elementos estruturais, geração de desenhos de estruturas e plotagem.
3. Também fornece detalhes sobre os módulos do software para formas, vigas, pilares, lajes, fundações e escadas, além de explicar os
1. O documento apresenta os critérios de projeto para vigas projetadas pelo software CAD/Vigas.
2. São definidos parâmetros para concreto, aço, esforços, flechas, dimensões de vigas e armaduras.
3. Critérios detalhados para flexão, cisalhamento, armadura lateral, porta-estribos e representação gráfica são apresentados.
1. O documento discute os conceitos básicos de desenho técnico em CAD, incluindo o que é um desenho, unidades e escala, entrada de comandos, criação de elementos geométricos e hachura.
2. É apresentado um guia completo sobre as operações e ferramentas do software CAD/TQS Editor de Aplicações Gráficas, com detalhes sobre edição de desenhos, coordenadas, menus, barras de ferramentas e janelas.
3. O documento estrutura a introdução ao software em 7 capítulos
Este documento fornece instruções sobre como editar dados de vigas no software CAD/Vigas, incluindo:
1) Uma introdução sobre o programa de edição de dados de vigas;
2) Detalhes sobre os procedimentos de digitação, menus, barras de ferramentas e janelas;
3) Informações sobre como editar dados gerais do projeto, geometria dos vãos e apoios, cargas e integração com outros softwares.
1) O documento apresenta um manual de comandos e funções do sistema CAD/Pilar, que é utilizado para projetar pilares de concreto armado.
2) O CAD/Pilar permite a digitação de dados de pilares, cálculo de esforços, dimensionamento de pilares e armaduras, geração de desenhos e listagens.
3) O manual descreve em detalhes cada etapa do processo de projeto de pilares utilizando o CAD/Pilar, incluindo a operação geral do sistema, menus, comandos e funções disponíveis.
Este documento apresenta um manual de comandos e funções do sistema CAD/Formas. Ele descreve a operação geral do sistema, incluindo como chamar o sistema, navegar na árvore de edifícios, visualizar esquemas de planta e desenhos selecionados. Também explica os principais menus e comandos disponíveis no CAD/Formas.
O documento descreve as configurações básicas e comandos do AutoCAD, incluindo: (1) configuração da tela gráfica, personalização de barras de ferramentas e ambientes de trabalho 2D e 3D; (2) comandos básicos como LINE, ERASE e coordenadas; (3) comandos para criação de formas geométricas como retângulo, círculo e polígono; (4) comandos de modificação como FILLET, CHAMFER e TRIM.
1. O documento apresenta o manual de edição de dados do programa CAD/Pilar, descrevendo suas principais funcionalidades e procedimentos para digitação de dados de pilares.
2. São apresentadas as janelas de edição de dados, controles de visualização, dados gerais de projeto, dados de pilares, editor gráfico de seções e integração com pórtico espacial.
3. O documento fornece detalhes sobre como utilizar os menus, barras de ferramentas e janelas para inserir, alterar e visualizar dados de pilares
1. O documento apresenta as configurações básicas e comandos do AutoCAD, incluindo a interface gráfica, coordenadas, projeções e ferramentas de edição.
2. São descritos os ambientes de trabalho 2D e 3D, personalização da tela, barras de ferramentas e o painel Dashboard para navegação.
3. Também são explicados os comandos fundamentais como LINE, ERASE e os tipos de coordenadas como absolutas, relativas e automáticas.
1. O documento descreve o método de cálculo de esforços solicitantes em vigas, incluindo a determinação de momentos fletores, forças cortantes e momentos de torção.
2. É detalhado o dimensionamento e detalhamento estrutural das vigas quanto ao cisalhamento, flexão e torção, considerando diferentes tipos de cargas aplicadas.
3. O software CAD/Vigas é capaz de realizar análises estruturais de vigas contínuas e vinculadas a pilares, determinando os esforços nas
1. O documento descreve os processos e configurações necessárias para a edição de plantas e plotagem de desenhos no sistema CAD/TQS.
2. As seções abordam tópicos como tabelas de plotagem, níveis de desenho, formatos de plantas, editor de plantas, geração de tabelas de ferros, plotagem em diferentes dispositivos e conversão de formatos de arquivo.
3. O manual fornece instruções passo a passo para a configuração correta do driver de plotter, edição de plantas, geração de
O documento apresenta os principais recursos do software CAD/AGC para projeto de estruturas de concreto armado. Entre estes recursos estão: a geração interativa de ferros de qualquer formato; a distribuição de ferros com comprimento variável em lajes; e a identificação detalhada de ferros em corte, raios de dobra e ganchos. O software permite também a geração automática de tabelas de ferros e interface com sistemas de planejamento de corte e dobra de aço.
O documento apresenta um capítulo introdutório sobre como iniciar e configurar o AutoCAD, incluindo como mudar a cor de fundo da área gráfica. Também descreve as principais regiões da interface do usuário como barras de ferramentas, área gráfica e funções do mouse.
1. O documento apresenta as principais funcionalidades do sistema Grelha-TQS para análise de grelhas de vigas e lajes, incluindo geração automática do modelo, discretização de lajes, cálculo de esforços e transferência para softwares de detalhamento.
2. São descritos os processos de geração do modelo de grelha de vigas, geração do modelo completo com vigas e lajes, e refinamento do modelo usando a entrada gráfica.
3. Também são explicados conceitos como critérios estruturais
O documento descreve:
1) Os modelos de consideração de cargas verticais em pilares, incluindo viga contínua e excentricidades geométricas.
2) Os métodos de distribuição de momentos fletores externos nos pilares, como acumulação, propagação e misto.
3) O tratamento de cargas verticais no CAD/Pilar e esforços devido a cargas horizontais calculados por métodos diretos ou simplificados.
4) Os aspectos de flambagem e efeitos de segunda ordem considerados pelo CAD/Pilar
1) A apostila apresenta os principais comandos do AutoCAD para criação, edição e formatação de objetos 2D.
2) Inclui também uma seção sobre modelagem 3D abordando comandos como malha, superfícies, sólidos e renderização.
3) Está organizada em 10 aulas com explicações detalhadas e exemplos dos principais recursos do software.
Este documento apresenta um resumo sobre elementos estruturais inclinados e escadas no sistema CAD/TQS. São descritos os procedimentos para lançamento de elementos inclinados, como vigas, lajes, rampas e escadas, utilizando pisos auxiliares e o modelador estrutural. Além disso, são apresentados os modelos de análise gerados pelo sistema, como pórticos e grelhas espaciais, e exemplos de dimensionamento, detalhamento e desenho de escadas.
1. O documento descreve o módulo de placas do software TQS para análise de estruturas de placas discretizadas por elementos finitos.
2. São apresentados os principais recursos do módulo, incluindo visualização de resultados numéricos e gráficos, além de detalhes sobre a interface gráfica e operação.
3. Os resultados são expressos em unidades de comprimento, força e ângulo, considerando diferentes sistemas de referência para barras, elementos de placa e apoios.
Este manual fornece instruções sobre como operar o sistema CAD/Fundações, incluindo como editar dados, processar projetos e visualizar resultados. O sistema permite projetar sapatas e blocos de concreto através de etapas como digitação de dados, pré-dimensionamento, dimensionamento, detalhamento e emissão de desenhos e listagens.
Este documento fornece instruções sobre como usar o software CAD/TQS para editar graficamente alvenarias em plantas e elevações de edifícios. Ele explica como inserir blocos, portas, janelas e outros elementos para formar paredes, e como definir lajes, cargas e subestruturas para análise estrutural.
Apostila auto cad passo a passo para arquiteturadevsonqueiroz3
O documento descreve o processo de desenho de plantas arquitetônicas no AutoCAD, começando com a criação de uma planta baixa simples com paredes, portas e janelas. Instruções detalhadas são fornecidas para cada etapa, incluindo como desenhar linhas, usar comandos de zoom e formas básicas. O tutorial também discute a criação de outros desenhos como cortes e fachadas.
Este documento apresenta os critérios de projeto, desenho e entrada gráfica que podem ser editados no software CAD/Formas para controlar cálculos estruturais, dimensionamento, detalhamento e representação gráfica de projetos. Os critérios abrangem geometria, cargas, vigas, pilares, lajes, lajes treliçadas e verificações.
O documento descreve os procedimentos para projeto de placas de circuito impresso utilizados pela Siemens, incluindo a criação de bibliotecas de componentes, captura de esquemáticos, projeto da fiação, geração de dados para fabricação e simulações térmicas e de compatibilidade eletromagnética. É detalhado o sistema de numeração de produtos Siemens (TGB) e os passos do processo de projeto como criação de biblioteca, captura de esquemático, roteamento, posicionamento de componentes
Dms documento de modelagem de sistema versão [nome do sistema] [sigla] [au...Umarley Ricardo
Este documento fornece uma estrutura para modelagem de sistemas, incluindo seções para requisitos, casos de uso, atores, interfaces, classes de análise, camadas, comportamento dinâmico e estático, testes e outras especificações. O documento é genérico e deve ser personalizado para o sistema específico, removendo seções não utilizadas e preenchendo detalhes.
O documento fornece uma introdução aos comandos 3D no AutoCAD, incluindo coordenadas, visualização, superfícies, sólidos e edição. É dividido em seções cobrindo tópicos como UCS, viewports, shade, 3D faces, extrude e renderização fotorrealística.
O documento fornece uma introdução aos comandos 3D no AutoCAD, incluindo coordenadas, visualização, superfícies, sólidos e edição 3D. É dividido em seções cobrindo tópicos como UCS, viewports, shade, 3D face, extrude e renderização fotorrealística.
Este documento descreve os princípios teóricos e os métodos utilizados pelo software CAD/Lajes para o cálculo, dimensionamento e detalhamento de lajes retangulares. Apresenta um modelo simplificado para lajes de formato qualquer e detalha os processos elásticos e plásticos de cálculo de esforços, considerando diferentes tipos de vinculações e geometrias de apoio das lajes. Também aborda o cálculo de flechas, a determinação da espessura mínima, o detalhamento da armadura e os
Este documento apresenta um exemplo passo a passo de um projeto de edifício de alvenaria estrutural utilizando o software CAD/Alvest. O exemplo inclui:
1) Definição dos dados do edifício e configuração dos critérios de projeto;
2) Desenho de arquitetura utilizado como base para lançamento dos dados de alvenaria;
3) Edição do desenho de alvenaria em planta para o pavimento superior;
4) Processamento do cálculo, geração de desenhos e análise de resultados.
O documento descreve o sistema de edição gráfica de telas soldadas do software CAD/AGC&DP. Ele explica como lançar telas em plantas de forma, editar esquemas de corte de painéis e gerar resumos de telas e esquemas. Também apresenta os principais comandos para distribuição, modificação e identificação de telas nos desenhos.
Este documento fornece uma breve introdução às principais funcionalidades avançadas do Microsoft Word 2007 em 3 frases:
1) Descreve os requisitos de hardware e as principais alterações na interface gráfica do Word 2007;
2) Explica as 3 áreas principais onde os comandos estão agora localizados: o Botão Office, a Barra de Ferramentas de Acesso Rápido e a Faixa de Opções;
3) Realça as principais vantagens da nova versão como a capacidade de elaborar documentos com um aspeto profissional
Este documento fornece um resumo dos principais tipos de ferros usados na armadura de concreto armado e descreve os critérios e procedimentos para sua representação e inserção no editor gráfico de armaduras CAD/AGC. O manual aborda ferros retos, estribos retangulares e genéricos, grampos, faixas de distribuição, ferros em corte, identificação de posições, cotagens relativas e plantas de fundações.
Este documento apresenta um manual de introdução ao software CAD/Alvest, com o objetivo de fornecer informações sobre suas principais funções e comandos. Inicialmente descreve como aprender a usar o programa e sua operação geral, incluindo navegação na árvore do edifício e edição de critérios. Também define termos e objetivos do software, além de explicar a definição de edifícios, menu Editar e processamento.
Este documento apresenta diversas funcionalidades do software AutoCAD Map 3D 2011, incluindo:
1) Organização inicial de projetos, definição de sistemas de coordenadas e importação de dados;
2) Consultas em múltiplos arquivos DWG, edição de dados e objetos;
3) Análises espaciais de mapas temáticos, sobreposição, modelos digitais de elevação e topologias.
Este documento fornece uma visão geral do conteúdo do Country Kit Brasil para o Autodesk Civil 3D 2020, incluindo:
1) Uma introdução sobre o objetivo e arquivos do pacote;
2) Uma descrição da estrutura e organização dos arquivos do pacote.
3) Uma lista dos principais tipos de arquivos incluídos, como templates, assemblies, ferramentas e relatórios.
Este manual fornece instruções sobre como usar o software Modelador Estrutural para modelar edifícios em 3 etapas: (1) descreve os principais recursos e operações do software, (2) explica como modelar elementos estruturais como pilares, vigas e lajes, (3) discute como modelar elementos especiais como fundações, elementos inclinados e escadas.
O documento apresenta uma visão geral técnica do microcontrolador 8051, descrevendo suas principais características como sistema de memória, portos de entrada e saída, contadores, comunicação série e conjunto de instruções. Também fornece detalhes sobre programação em assembly e C, gerenciamento de interrupções e outros recursos do 8051.
Este documento apresenta uma dissertação sobre verificação automatizada de sistemas de tempo real críticos. O documento começa agradecendo ao orientador e aos pais pelo apoio no percurso académico. A dissertação é composta por vários capítulos que abordam sistemas de tempo real, mecanismos de verificação, a ferramenta UPPAAL e a linguagem hierárquica de tempo.
O documento descreve o software de gestão documental iPortalDoc, incluindo suas características, interfaces, funcionalidades e menus. O iPortalDoc permite gerenciar documentos, configurar fluxos de trabalho, definir perfis de usuário e integrar-se com sistemas de arquivos e e-mail.
1. O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios.
2. Instruções sobre como criar um novo edifício no software, definir pavimentos, iniciar o modelador estrutural e entender conceitos básicos de operação como barras de ferramentas, lógica de comandos e atalhos de teclas.
3. Também fornece exemplos passo a passo de como inserir elementos estruturais como pilares, vigas e lajes no modelador.
O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios. Ele explica como criar um novo edifício e pavimento no software, apresenta a interface do modelador estrutural e conceitos básicos de operação como barras de ferramentas, captura automática de pontos e comandos de desfazer/refazer. Também mostra como inserir elementos estruturais como pilares, vigas e lajes, além de explicar funções como edição de dados, visualização em
[1] O documento apresenta um guia rápido de operação do software CAD/TQS para modelagem estrutural de edifícios, ensinando como criar novos edifícios, inserir pilares, vigas, lajes e cargas, além de editar e visualizar resultados.
[2] É explicado como definir dados do edifício e pavimentos, apresentar a interface do modelador estrutural e entender conceitos básicos de operação como barras de ferramentas, captura automática de pontos e comandos de desfazer/refazer.
O documento descreve os principais conceitos por trás do sistema CAD/TQS, incluindo a segurança e qualidade dos projetos, produtividade no processo de projeto, e diferentes modelos estruturais suportados. O foco é fornecer ao engenheiro ferramentas para projetar estruturas de concreto armado e protendido de forma eficiente e em conformidade com padrões de engenharia.
Este documento apresenta três exemplos de processamento de projetos de fundações no sistema SISEs. O primeiro exemplo mostra a inserção de sapatas isoladas em um edifício sem elementos de fundação definidos. O segundo exemplo demonstra o processamento de um edifício com sapatas. E o terceiro exemplo trata do processamento de um edifício com blocos e estacas.
O documento discute a interação entre a estrutura de um edifício e o solo, apresentando: 1) os efeitos da rigidez da estrutura e do material de construção no comportamento do solo; 2) a influência do número de pavimentos e do sistema estrutural na rigidez do edifício; 3) como o processo construtivo afeta a uniformização dos recalques ao longo da construção.
1. O documento apresenta o Sistema de Interação Solo-Estrutura (SISEs) que auxilia engenheiros na elaboração de projetos de fundações e estruturas.
2. O SISEs determina esforços solicitantes e recalques nos elementos de fundação e estrutura com maior precisão, considerando o efeito do solo.
3. O manual descreve conceitos, operação, integração com projeto estrutural, elementos de fundação tratados, entrada e análise de dados esperada para o usuário.
Este documento fornece instruções sobre a operação do software Pórtico-TQS para geração e processamento de modelos de pórticos espaciais. Ele descreve os menus, ferramentas, modelos estruturais, critérios de análise e relatórios produzidos.
O CAD/Pilar permite editar a geometria e armaduras de pilares dimensionados, verificar seções sob novos carregamentos, e gerar curvas de iteração; ele fornece ferramentas para alterar detalhes de ferros longitudinais e transversais, recalcular seções, e gerar relatórios e desenhos atualizados.
1. O documento apresenta os critérios de projeto para dimensionamento de pilares utilizando o software CAD/Pilar. 2. Inclui seções sobre identificação do projeto, dimensionamento de seções retangulares e qualquer forma, cálculo de esforços, seleção e disposição de armaduras longitudinais e transversais. 3. Detalha procedimentos para cálculo de excentricidades, momentos de segunda ordem, combinação de cargas, entre outros parâmetros necessários para o dimensionamento estrutural de pilares.
1. O documento apresenta o manual de operação do software TQS Steel® para análise de perfis metálicos em estruturas de concreto armado, protendido, pré-moldados e alvenaria estrutural.
2. É descrito o processo de instalação do software, a interface do programa e as principais funcionalidades para inserção, análise, dimensionamento e verificação de perfis metálicos importados de modelos CAD/TQS®.
3. Também são explicados os procedimentos de cálculo e verificação de perfis laminados, soldados
O documento fornece instruções sobre como utilizar o manual de projeto de lajes treliçadas do sistema CAD/TQS. Ele explica que o objetivo do manual é demonstrar passo a passo todo o fluxo de trabalho do sistema, desde a definição dos dados de entrada até a geração dos desenhos finais, devendo ser lido de forma sequencial. Também recomenda realizar o teste de instalação para verificar a correta instalação dos programas e familiarizar-se com o ambiente de trabalho.
1. O documento apresenta um manual para o uso de um editor de esforços e armaduras em lajes.
2. O editor permite definir critérios de projeto, transferir diagramas de esforços, inicializar faixas de distribuição, visualizar diagramas e curvas de isovalores, editar faixas de distribuição e gerar armaduras.
3. As funcionalidades incluem cálculo de seções, edição de faixas, geração de faixas de base e complementar e notas sobre homogeneização de faixas.
1. Este documento apresenta os critérios de projeto utilizados pelo sistema CAD/Lajes para o cálculo e detalhamento de lajes de concreto armado pelo processo simplificado ou grelha/elementos finitos.
2. Os critérios de projeto podem ser alterados pelo usuário e são armazenados em arquivos com a extensão .INL na pasta do projeto. Isto permite que cada projetista customize os parâmetros de acordo com suas preferências ou necessidades de cada projeto.
3. Os principais tópicos abordados incluem
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...Consultoria Acadêmica
“O processo de inovação envolve a geração de ideias para desenvolver projetos que podem ser testados e implementados na empresa, nesse sentido, uma empresa pode escolher entre inovação aberta ou inovação fechada” (Carvalho, 2024, p.17).
CARVALHO, Maria Fernanda Francelin. Estudo contemporâneo e transversal: indústria e transformação digital. Florianópolis, SC: Arqué, 2024.
Com base no exposto e nos conteúdos estudados na disciplina, analise as afirmativas a seguir:
I - A inovação aberta envolve a colaboração com outras empresas ou parceiros externos para impulsionar ainovação.
II – A inovação aberta é o modelo tradicional, em que a empresa conduz todo o processo internamente,desde pesquisa e desenvolvimento até a comercialização do produto.
III – A inovação fechada é realizada inteiramente com recursos internos da empresa, garantindo o sigilo dasinformações e conhecimento exclusivo para uso interno.
IV – O processo que envolve a colaboração com profissionais de outras empresas, reunindo diversasperspectivas e conhecimentos, trata-se de inovação fechada.
É correto o que se afirma em:
ALTERNATIVAS
I e II, apenas.
I e III, apenas.
I, III e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
Os nanomateriais são materiais com dimensões na escala nanométrica, apresentando propriedades únicas devido ao seu tamanho reduzido. Eles são amplamente explorados em áreas como eletrônica, medicina e energia, promovendo avanços tecnológicos e aplicações inovadoras.
Sobre os nanomateriais, analise as afirmativas a seguir:
-6
I. Os nanomateriais são aqueles que estão na escala manométrica, ou seja, 10 do metro.
II. O Fumo negro é um exemplo de nanomaterial.
III. Os nanotubos de carbono e o grafeno são exemplos de nanomateriais, e possuem apenas carbono emsua composição.
IV. O fulereno é um exemplo de nanomaterial que possuí carbono e silício em sua composição.
É correto o que se afirma em:
ALTERNATIVAS
I e II, apenas.
I, II e III, apenas.
I, II e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
Se você possui smartphone há mais de 10 anos, talvez não tenha percebido que, no início da onda da
instalação de aplicativos para celulares, quando era instalado um novo aplicativo, ele não perguntava se
podia ter acesso às suas fotos, e-mails, lista de contatos, localização, informações de outros aplicativos
instalados, etc. Isso não significa que agora todos pedem autorização de tudo, mas percebe-se que os
próprios sistemas operacionais (atualmente conhecidos como Android da Google ou IOS da Apple) têm
aumentado a camada de segurança quando algum aplicativo tenta acessar os seus dados, abrindo uma
janela e solicitando sua autorização.
CASTRO, Sílvio. Tecnologia. Formação Sociocultural e Ética II. Unicesumar: Maringá, 2024.
Considerando o exposto, analise as asserções a seguir e assinale a que descreve corretamente.
ALTERNATIVAS
I, apenas.
I e III, apenas.
II e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...Consultoria Acadêmica
Os termos "sustentabilidade" e "desenvolvimento sustentável" só ganharam repercussão mundial com a realização da Conferência das Nações Unidas sobre o Meio Ambiente e o Desenvolvimento (CNUMAD), conhecida como Rio 92. O encontro reuniu 179 representantes de países e estabeleceu de vez a pauta ambiental no cenário mundial. Outra mudança de paradigma foi a responsabilidade que os países desenvolvidos têm para um planeta mais sustentável, como planos de redução da emissão de poluentes e investimento de recursos para que os países pobres degradem menos. Atualmente, os termos
"sustentabilidade" e "desenvolvimento sustentável" fazem parte da agenda e do compromisso de todos os países e organizações que pensam no futuro e estão preocupados com a preservação da vida dos seres vivos.
Elaborado pelo professor, 2023.
Diante do contexto apresentado, assinale a alternativa correta sobre a definição de desenvolvimento sustentável:
ALTERNATIVAS
Desenvolvimento sustentável é o desenvolvimento que não esgota os recursos para o futuro.
Desenvolvimento sustantável é o desenvolvimento que supre as necessidades momentâneas das pessoas.
Desenvolvimento sustentável é o desenvolvimento incapaz de garantir o atendimento das necessidades da geração futura.
Desenvolvimento sustentável é um modelo de desenvolvimento econômico, social e político que esteja contraposto ao meio ambiente.
Desenvolvimento sustentável é o desenvolvimento capaz de suprir as necessidades da geração anterior, comprometendo a capacidade de atender às necessidades das futuras gerações.
Entre em contato conosco
54 99956-3050
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Agc 01-comandos e funções

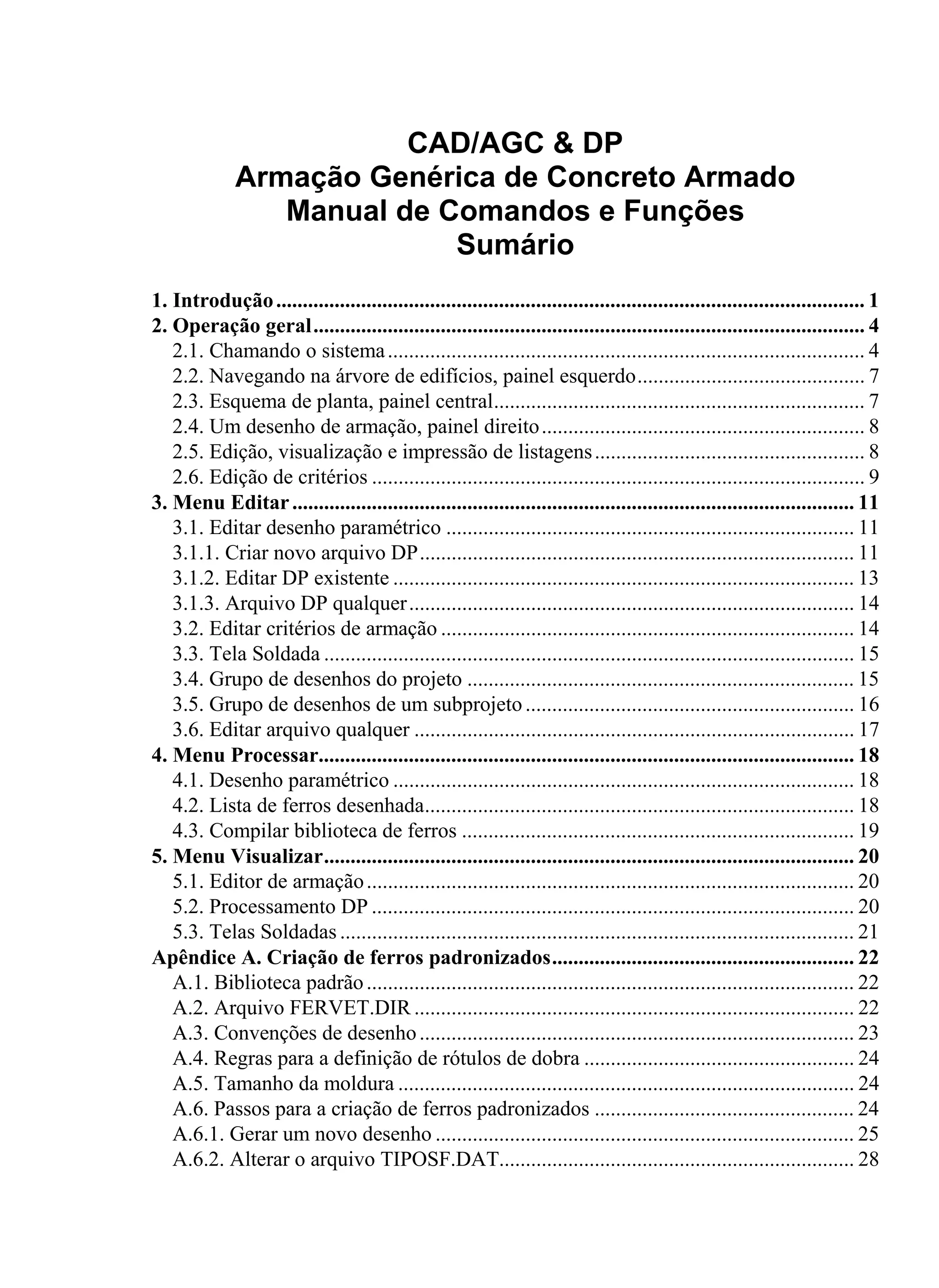

1. CAD/AGC & DP
Armação Genérica de Concreto Armado
Manual de Comandos e Funções
Sumário
2.1. Chamando o sistema.......................................................................................... 4

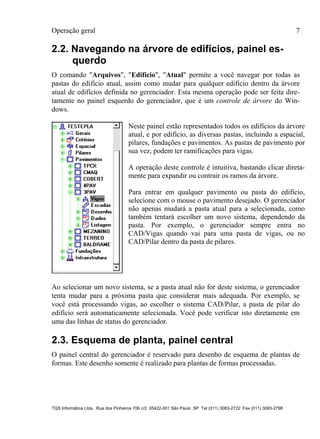

2.2. Navegando na árvore de edifícios, painel esquerdo........................................... 7
2.3. Esquema de planta, painel central...................................................................... 7

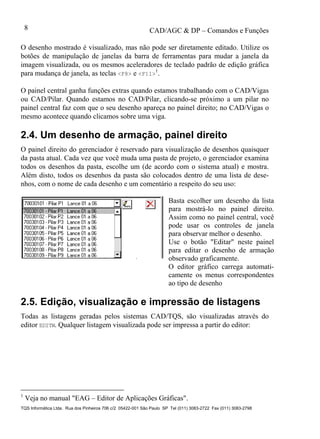

2.4. Um desenho de armação, painel direito............................................................. 8
2.5. Edição, visualização e impressão de listagens................................................... 8

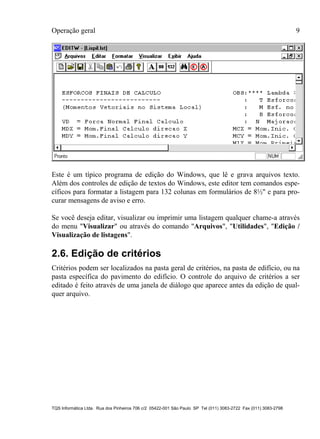

2.6. Edição de critérios ............................................................................................. 9
3.1. Editar desenho paramétrico ............................................................................. 11
3.1.1. Criar novo arquivo DP.................................................................................. 11

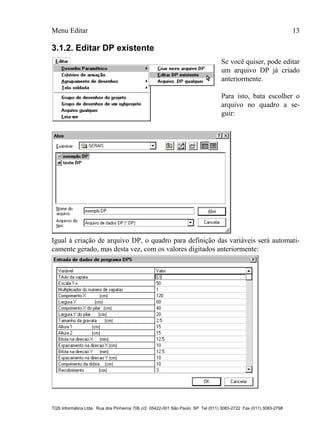

3.1.2. Editar DP existente ....................................................................................... 13

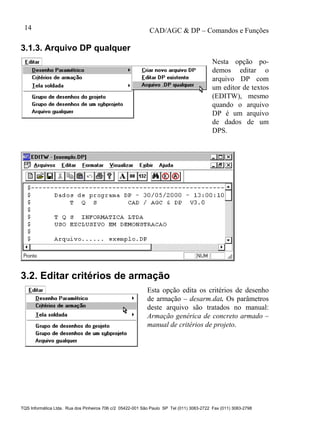

3.1.3. Arquivo DP qualquer.................................................................................... 14

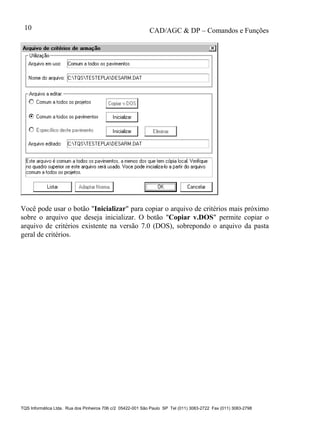

3.2. Editar critérios de armação .............................................................................. 14

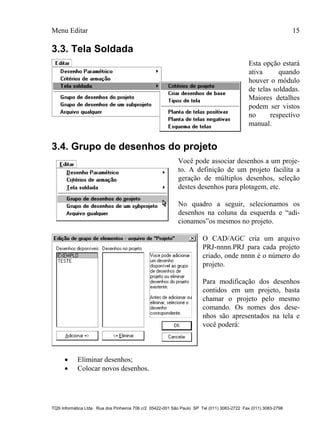

3.3. Tela Soldada .................................................................................................... 15
3.4. Grupo de desenhos do projeto ......................................................................... 15

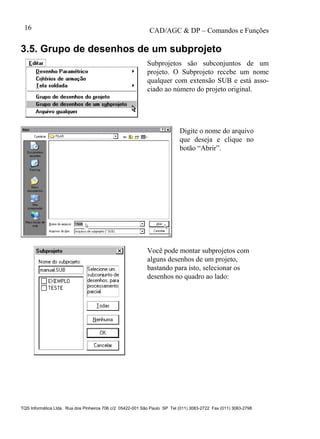

3.5. Grupo de desenhos de um subprojeto.............................................................. 16
3.6. Editar arquivo qualquer ................................................................................... 17

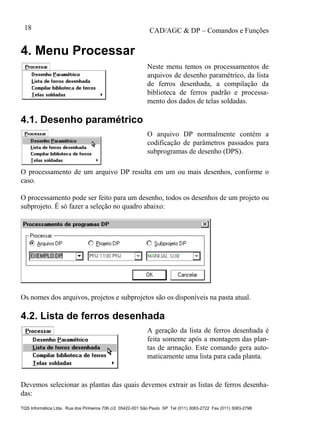

4.1. Desenho paramétrico ....................................................................................... 18
4.2. Lista de ferros desenhada................................................................................. 18

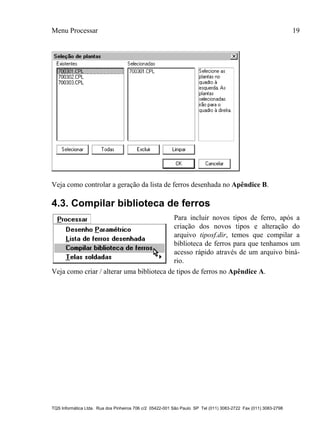

4.3. Compilar biblioteca de ferros .......................................................................... 19

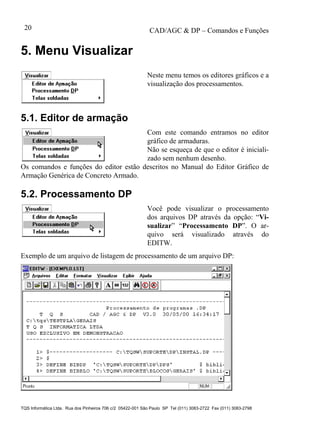

5.1. Editor de armação............................................................................................ 20
5.2. Processamento DP ........................................................................................... 20

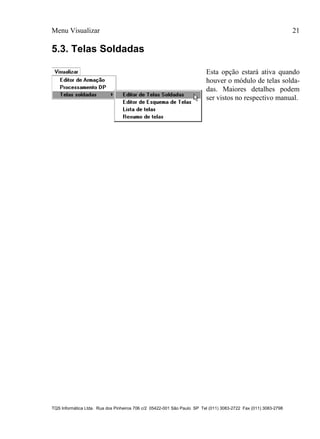

5.3. Telas Soldadas ................................................................................................. 21
A.1. Biblioteca padrão............................................................................................ 22
A.2. Arquivo FERVET.DIR ................................................................................... 22

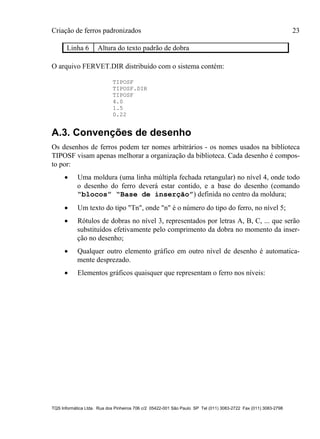

A.3. Convenções de desenho.................................................................................. 23
A.4. Regras para a definição de rótulos de dobra ................................................... 24
A.5. Tamanho da moldura ...................................................................................... 24

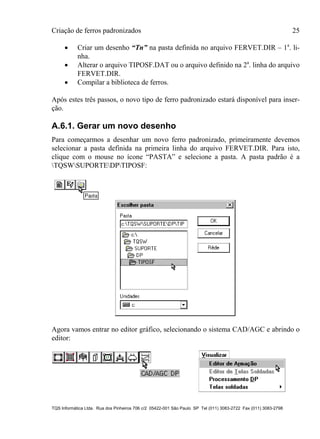

A.6. Passos para a criação de ferros padronizados ................................................. 24

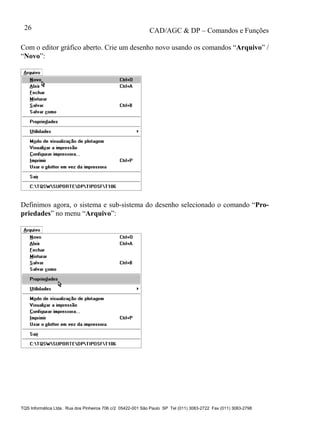

A.6.1. Gerar um novo desenho ............................................................................... 25
A.6.2. Alterar o arquivo TIPOSF.DAT................................................................... 28
1. Introdução............................................................................................................... 1
2. Operação geral........................................................................................................ 4
3. Menu Editar.......................................................................................................... 11
4. Menu Processar..................................................................................................... 18
5. Menu Visualizar.................................................................................................... 20

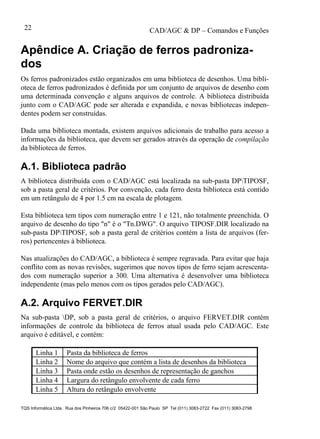

Apêndice A. Criação de ferros padronizados......................................................... 22
2. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
II
A.6.3. Compilação da biblioteca............................................................................. 28

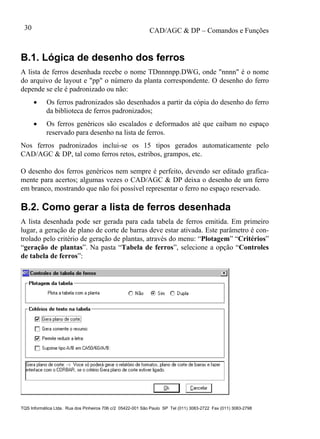

B.1. Lógica de desenho dos ferros.......................................................................... 30
B.2. Como gerar a lista de ferros desenhada........................................................... 30

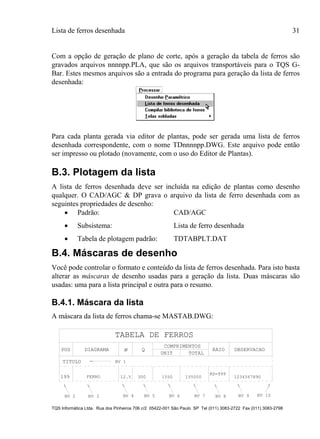

B.3. Plotagem da lista ............................................................................................. 31
B.4. Máscaras de desenho....................................................................................... 31
B.4.1. Máscara da lista............................................................................................ 31
B.4.2. Como alterar a máscara................................................................................ 33
B.4.3. Máscara do resumo ...................................................................................... 33
B.4.4. Supressão do título ....................................................................................... 34

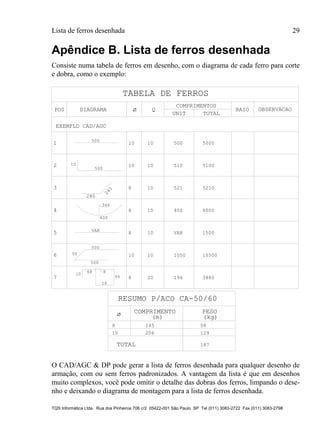

Apêndice B. Lista de ferros desenhada................................................................... 29

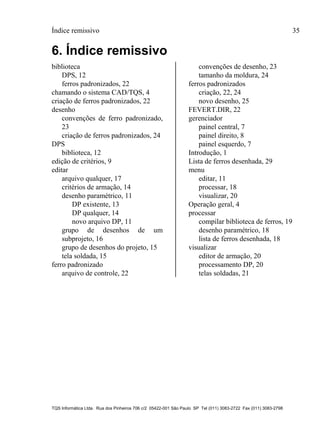

6. Índice remissivo .................................................................................................... 35
3. Introdução 1
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798

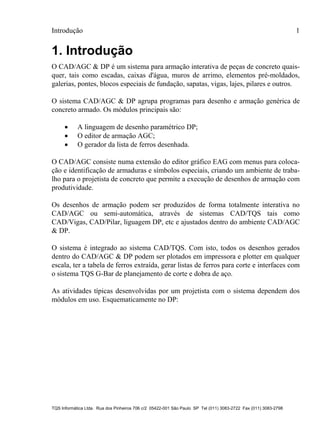

1. Introdução
O CAD/AGC & DP é um sistema para armação interativa de peças de concreto quais-
quer, tais como escadas, caixas d'água, muros de arrimo, elementos pré-moldados,
galerias, pontes, blocos especiais de fundação, sapatas, vigas, lajes, pilares e outros.
O sistema CAD/AGC & DP agrupa programas para desenho e armação genérica de
concreto armado. Os módulos principais são:
A linguagem de desenho paramétrico DP;
O editor de armação AGC;
O gerador da lista de ferros desenhada.
O CAD/AGC consiste numa extensão do editor gráfico EAG com menus para coloca-
ção e identificação de armaduras e símbolos especiais, criando um ambiente de traba-
lho para o projetista de concreto que permite a execução de desenhos de armação com
produtividade.
Os desenhos de armação podem ser produzidos de forma totalmente interativa no
CAD/AGC ou semi-automática, através de sistemas CAD/TQS tais como
CAD/Vigas, CAD/Pilar, liguagem DP, etc e ajustados dentro do ambiente CAD/AGC
& DP.
O sistema é integrado ao sistema CAD/TQS. Com isto, todos os desenhos gerados
dentro do CAD/AGC & DP podem ser plotados em impressora e plotter em qualquer
escala, ter a tabela de ferros extraída, gerar listas de ferros para corte e interfaces com
o sistema TQS G-Bar de planejamento de corte e dobra de aço.
As atividades típicas desenvolvidas por um projetista com o sistema dependem dos
módulos em uso. Esquematicamente no DP:
4. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
2

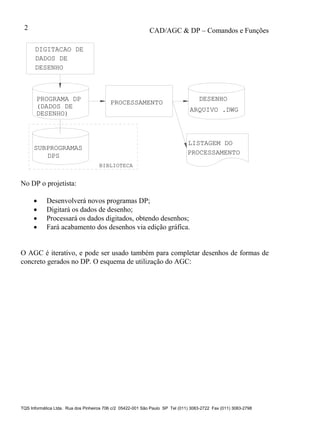

PROCESSAMENTO
DESENHO
ARQUIVO .DWG
LISTAGEM DO
PROCESSAMENTO
PROGRAMA DP
DPS
SUBPROGRAMAS
DIGITACAO DE
DADOS DE
DESENHO
(DADOS DE
DESENHO)
BIBLIOTECA
No DP o projetista:
Desenvolverá novos programas DP;
Digitará os dados de desenho;
Processará os dados digitados, obtendo desenhos;
Fará acabamento dos desenhos via edição gráfica.
O AGC é iterativo, e pode ser usado também para completar desenhos de formas de
concreto gerados no DP. O esquema de utilização do AGC:
5. Introdução 3
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
DESENHO DE
ARMACAO
EDITOR GRAFICO
DE ARMACAO
EDITOR DE
PLANTAS
PLOTAGEM EM
IMPRESSORA
PLOTAGEM EM
PLOTTERTABELA DE
FERROS
LISTA DE FERROS
DESENHADA
PROCESSADOR DA
LISTA DE FERROS
No AGC, o projetista cria ou altera desenhos de armação, monta plantas para plota-
gem, plota em impressoras ou plotter, gera tabelas de ferro e as listas de ferro dese-
nhadas.
O CAD/AGC & DP será tratado no manual simplesmente como CAD/AGC
6. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
4

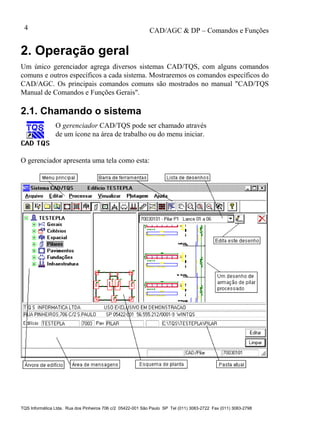

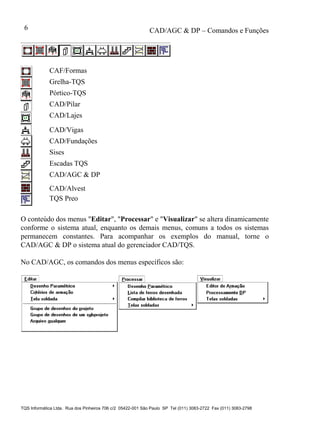

2. Operação geral
Um único gerenciador agrega diversos sistemas CAD/TQS, com alguns comandos
comuns e outros específicos a cada sistema. Mostraremos os comandos específicos do
CAD/AGC. Os principais comandos comuns são mostrados no manual "CAD/TQS
Manual de Comandos e Funções Gerais".
2.1. Chamando o sistema
O gerenciador CAD/TQS pode ser chamado através
de um ícone na área de trabalho ou do menu iniciar.
O gerenciador apresenta uma tela como esta:
7. Operação geral 5
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Veja nesta tela:
O menu principal, com as opções "Arquivo", "Editar", "Processar", "Visuali-
zar", "Plotagem" e "Ajuda". Todas as funções do gerenciador podem ser acha-
das neste menu.
A barra de ferramentas, com acesso às funções comuns muito usadas. Contém
comandos para editar um edifício, mudar o sistema (CAD/Formas, Grelha-TQS,
CAD/Vigas, etc) e comandos para manipular as janelas nos painéis centrais.
Ícone Pasta: Este comando permite a mudança da pasta atual para qualquer outra
pasta, seja para editar um desenho genérico de armadura ou processar um sistema
do CAD/TQS.
Três painéis contendo: a representação dos edifícios em forma de árvore hierár-
quica, o esquema da planta atual com a locação dos pilares, e um desenho de ar-
mação de pilar.
Controles no painel direito para edição gráfica de desenhos.
Uma área de status com informações do projetista, além do edifício, a pasta atual.
Uma área de mensagens. Os programas executados emitem mensagens nesta
área. Do lado da área de mensagens dois botões permitem editar ou limpar o seu
conteúdo.
Uma linha de status inferior, com uma ajuda rápida de cada comando e três pe-
quenos painéis que indicam o estado do gerenciador, o sistema e o desenho atual
no painel direito.
As opções "Arquivo", "Plotagem" e "Ajuda" são as mesmas para todos os sistemas
CAD/TQS. As opções "Editar", "Processar" e "Visualizar" são específicas do sis-
tema atual. O gerenciador trabalha sempre no modo de operação de um dos sistemas
CAD/TQS (o sistema atual). O sistema atual é mostrado na linha de status, na parte
inferior da tela - no exemplo, o sistema atual é o CAD/Pilar.
Você pode mudar o sistema atual de duas ma-
neiras: a primeira, pelo menu "Arquivo".
A segunda maneira, mas rápida, é pela barra de
ferramentas. O sistema atual fica com o botão
correspondente apertado:
8. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
6
CAF/Formas
Grelha-TQS
Pórtico-TQS
CAD/Pilar
CAD/Lajes
CAD/Vigas
CAD/Fundações
Sises
Escadas TQS
CAD/AGC & DP
CAD/Alvest
TQS Preo
O conteúdo dos menus "Editar", "Processar" e "Visualizar" se altera dinamicamente
conforme o sistema atual, enquanto os demais menus, comuns a todos os sistemas
permanecem constantes. Para acompanhar os exemplos do manual, torne o
CAD/AGC & DP o sistema atual do gerenciador CAD/TQS.
No CAD/AGC, os comandos dos menus específicos são:
9. Operação geral 7
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
2.2. Navegando na árvore de edifícios, painel es-
querdo
O comando "Arquivos", "Edifício", "Atual" permite a você navegar por todas as
pastas do edifício atual, assim como mudar para qualquer edifício dentro da árvore
atual de edifícios definida no gerenciador. Esta mesma operação pode ser feita dire-
tamente no painel esquerdo do gerenciador, que é um controle de árvore do Win-
dows.
Neste painel estão representados todos os edifícios da árvore
atual, e por edifício, as diversas pastas, incluindo a espacial,
pilares, fundações e pavimentos. As pastas de pavimento por
sua vez, podem ter ramificações para vigas.
A operação deste controle é intuitiva, bastando clicar direta-
mente para expandir ou contrair os ramos da árvore.
Para entrar em qualquer pavimento ou pasta do edifício,
selecione com o mouse o pavimento desejado. O gerenciador
não apenas mudará a pasta atual para a selecionada, como
também tentará escolher um novo sistema, dependendo da
pasta. Por exemplo, o gerenciador sempre entra no
CAD/Vigas quando vai para uma pasta de vigas, ou no
CAD/Pilar dentro da pasta de pilares.
Ao selecionar um novo sistema, se a pasta atual não for deste sistema, o gerenciador
tenta mudar para a próxima pasta que considerar mais adequada. Por exemplo, se
você está processando vigas, ao escolher o sistema CAD/Pilar, a pasta de pilar do
edifício será automaticamente selecionada. Você pode verificar isto diretamente em
uma das linhas de status do gerenciador.
2.3. Esquema de planta, painel central
O painel central do gerenciador é reservado para desenho de esquema de plantas de
formas. Este desenho somente é realizado para plantas de formas processadas.
10. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
8
O desenho mostrado é visualizado, mas não pode ser diretamente editado. Utilize os
botões de manipulação de janelas da barra de ferramentas para mudar a janela da
imagem visualizada, ou os mesmos aceleradores de teclado padrão de edição gráfica
para mudança de janela, as teclas <F8> e <F11>
1
.
O painel central ganha funções extras quando estamos trabalhando com o CAD/Vigas
ou CAD/Pilar. Quando estamos no CAD/Pilar, clicando-se próximo a um pilar no
painel central faz com que o seu desenho apareça no painel direito; no CAD/Vigas o
mesmo acontece quando clicamos sobre uma viga.
2.4. Um desenho de armação, painel direito
O painel direito do gerenciador é reservado para visualização de desenhos quaisquer
da pasta atual. Cada vez que você muda uma pasta de projeto, o gerenciador examina
todos os desenhos da pasta, escolhe um (de acordo com o sistema atual) e mostra.
Além disto, todos os desenhos da pasta são colocados dentro de uma lista de dese-
nhos, com o nome de cada desenho e um comentário a respeito do seu uso:
Basta escolher um desenho da lista
para mostrá-lo no painel direito.
Assim como no painel central, você
pode usar os controles de janela
para observar melhor o desenho.
Use o botão "Editar" neste painel
para editar o desenho de armação
observado graficamente.
O editor gráfico carrega automati-
camente os menus correspondentes
ao tipo de desenho
2.5. Edição, visualização e impressão de listagens
Todas as listagens geradas pelos sistemas CAD/TQS, são visualizadas através do
editor EDITW. Qualquer listagem visualizada pode ser impressa a partir do editor:
1
Veja no manual "EAG – Editor de Aplicações Gráficas".
11. Operação geral 9
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Este é um típico programa de edição do Windows, que lê e grava arquivos texto.
Além dos controles de edição de textos do Windows, este editor tem comandos espe-
cíficos para formatar a listagem para 132 colunas em formulários de 8½" e para pro-
curar mensagens de aviso e erro.
Se você deseja editar, visualizar ou imprimir uma listagem qualquer chame-a através
do menu "Visualizar" ou através do comando "Arquivos", "Utilidades", "Edição /
Visualização de listagens".
2.6. Edição de critérios
Critérios podem ser localizados na pasta geral de critérios, na pasta de edifício, ou na
pasta específica do pavimento do edifício. O controle do arquivo de critérios a ser
editado é feito através de uma janela de diálogo que aparece antes da edição de qual-
quer arquivo.
12. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
10
Você pode usar o botão "Inicializar" para copiar o arquivo de critérios mais próximo
sobre o arquivo que deseja inicializar. O botão "Copiar v.DOS" permite copiar o
arquivo de critérios existente na versão 7.0 (DOS), sobrepondo o arquivo da pasta
geral de critérios.
13. Menu Editar 11
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
3. Menu Editar
O menu “Editar” controla as edições dos
arquivos de desenho paramétrico, crité-
rios de armação, arquivo qualquer, etc.
3.1. Editar desenho paramétrico
Esta opção edita os arquivo de extensão
.DP, podendo ser utilizado como entrada
de dados dos arquivos .DPS ou como
programa independente através do editor
de textos.
3.1.1. Criar novo arquivo DP
A codificação de
dados para um
programa de dese-
nho paramétrico
deve ser feita em
um arquivo no
formato DP.
O programa de digitação de dados de desenho monta automaticamente telas de digita-
ção para entrada de dados de desenho paramétrico e grava arquivos .DP com estes
dados prontos para processamento.
Após a seleção da opção, o quadro mostrado a seguir, solicita os seguintes itens:
14. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
12
Desenho/Arquivo DP: nome do arquivo DP a ser criado. O desenho gerado
terá o mesmo nome.
Programa DPS: nome do arquivo de extensão DPS. Se o arquivo DPS for
“catalogado”, ou seja, em uma subpasta da pasta DPDPS sob a pasta geral
de critérios (TQSWUSUÁRIO), você poderá escolher diretamente no qua-
dro à direita: “Programas DPS catalogados”.
Projeto p/ agrupamento: Número do projeto que será usado para agrupar de-
senhos. Vamos tratar deste assunto no capítulo: “Desenhos do projeto”.
Agora você já pode definir os dados solicitados pelo DPS. Esta tela é montada auto-
maticamente e se houver muitos parâmetros, é só acionar a barra de rolamento lateral:
15. Menu Editar 13
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
3.1.2. Editar DP existente
Se você quiser, pode editar
um arquivo DP já criado
anteriormente.
Para isto, bata escolher o
arquivo no quadro a se-
guir:
Igual à criação de arquivo DP, o quadro para definição das variáveis será automati-
camente gerado, mas desta vez, com os valores digitados anteriormente:
16. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
14
3.1.3. Arquivo DP qualquer
Nesta opção po-
demos editar o
arquivo DP com
um editor de textos
(EDITW), mesmo
quando o arquivo
DP é um arquivo
de dados de um
DPS.
3.2. Editar critérios de armação
Esta opção edita os critérios de desenho
de armação – desarm.dat. Os parâmetros
deste arquivo são tratados no manual:
Armação genérica de concreto armado –
manual de critérios de projeto.
17. Menu Editar 15
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
3.3. Tela Soldada
Esta opção estará
ativa quando
houver o módulo
de telas soldadas.
Maiores detalhes
podem ser vistos
no respectivo
manual.
3.4. Grupo de desenhos do projeto
Você pode associar desenhos a um proje-
to. A definição de um projeto facilita a
geração de múltiplos desenhos, seleção
destes desenhos para plotagem, etc.
No quadro a seguir, selecionamos os
desenhos na coluna da esquerda e “adi-
cionamos”os mesmos no projeto.
O CAD/AGC cria um arquivo
PRJ-nnnn.PRJ para cada projeto
criado, onde nnnn é o número do
projeto.
Para modificação dos desenhos
contidos em um projeto, basta
chamar o projeto pelo mesmo
comando. Os nomes dos dese-
nhos são apresentados na tela e
você poderá:
Eliminar desenhos;
Colocar novos desenhos.
18. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
16
3.5. Grupo de desenhos de um subprojeto
Subprojetos são subconjuntos de um
projeto. O Subprojeto recebe um nome
qualquer com extensão SUB e está asso-
ciado ao número do projeto original.
Digite o nome do arquivo
que deseja e clique no
botão “Abrir”.
Você pode montar subprojetos com
alguns desenhos de um projeto,
bastando para isto, selecionar os
desenhos no quadro ao lado:
19. Menu Editar 17
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
3.6. Editar arquivo qualquer
A seqüência de comandos “Editar” –
“Arquivo qualquer”, faz com que o
gerenciador apresente uma janela onde
são apresentados todos os arquivos exis-
tentes na pasta atual, selecione um deles e
o editor EDITW será acionado com a edi-
ção do arquivo escolhido.
20. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
18
4. Menu Processar
Neste menu temos os processamentos de
arquivos de desenho paramétrico, da lista
de ferros desenhada, a compilação da
biblioteca de ferros padrão e processa-
mento dos dados de telas soldadas.
4.1. Desenho paramétrico
O arquivo DP normalmente contém a
codificação de parâmetros passados para
subprogramas de desenho (DPS).
O processamento de um arquivo DP resulta em um ou mais desenhos, conforme o
caso.
O processamento pode ser feito para um desenho, todos os desenhos de um projeto ou
subprojeto. É só fazer a seleção no quadro abaixo:
Os nomes dos arquivos, projetos e subprojetos são os disponíveis na pasta atual.
4.2. Lista de ferros desenhada
A geração da lista de ferros desenhada é
feita somente após a montagem das plan-
tas de armação. Este comando gera auto-
maticamente uma lista para cada planta.
Devemos selecionar as plantas das quais devemos extrair as listas de ferros desenha-
das:
21. Menu Processar 19
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Veja como controlar a geração da lista de ferros desenhada no Apêndice B.
4.3. Compilar biblioteca de ferros
Para incluir novos tipos de ferro, após a
criação dos novos tipos e alteração do
arquivo tiposf.dir, temos que compilar a
biblioteca de ferros para que tenhamos um
acesso rápido através de um arquivo biná-
rio.
Veja como criar / alterar uma biblioteca de tipos de ferros no Apêndice A.
22. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
20
5. Menu Visualizar
Neste menu temos os editores gráficos e a
visualização dos processamentos.
5.1. Editor de armação
Com este comando entramos no editor
gráfico de armaduras.
Não se esqueça de que o editor é iniciali-
zado sem nenhum desenho.
Os comandos e funções do editor estão descritos no Manual do Editor Gráfico de
Armação Genérica de Concreto Armado.
5.2. Processamento DP
Você pode visualizar o processamento
dos arquivos DP através da opção: “Vi-
sualizar” “Processamento DP”. O ar-
quivo será visualizado através do
EDITW.
Exemplo de um arquivo de listagem de processamento de um arquivo DP:
23. Menu Visualizar 21
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
5.3. Telas Soldadas
Esta opção estará ativa quando
houver o módulo de telas solda-
das. Maiores detalhes podem
ser vistos no respectivo manual.
24. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
22
Apêndice A. Criação de ferros padroniza-
dos
Os ferros padronizados estão organizados em uma biblioteca de desenhos. Uma bibli-
oteca de ferros padronizados é definida por um conjunto de arquivos de desenho com
uma determinada convenção e alguns arquivos de controle. A biblioteca distribuída
junto com o CAD/AGC pode ser alterada e expandida, e novas bibliotecas indepen-
dentes podem ser construídas.
Dada uma biblioteca montada, existem arquivos adicionais de trabalho para acesso a
informações da biblioteca, que devem ser gerados através da operação de compilação
da biblioteca de ferros.
A.1. Biblioteca padrão
A biblioteca distribuída com o CAD/AGC está localizada na sub-pasta DPTIPOSF,
sob a pasta geral de critérios. Por convenção, cada ferro desta biblioteca está contido
em um retângulo de 4 por 1.5 cm na escala de plotagem.
Esta biblioteca tem tipos com numeração entre 1 e 121, não totalmente preenchida. O
arquivo de desenho do tipo "n" é o "Tn.DWG". O arquivo TIPOSF.DIR localizado na
sub-pasta DPTIPOSF, sob a pasta geral de critérios contém a lista de arquivos (fer-
ros) pertencentes à biblioteca.
Nas atualizações do CAD/AGC, a biblioteca é sempre regravada. Para evitar que haja
conflito com as novas revisões, sugerimos que novos tipos de ferro sejam acrescenta-
dos com numeração superior a 300. Uma alternativa é desenvolver uma biblioteca
independente (mas pelo menos com os tipos gerados pelo CAD/AGC).
A.2. Arquivo FERVET.DIR
Na sub-pasta DP, sob a pasta geral de critérios, o arquivo FERVET.DIR contém
informações de controle da biblioteca de ferros atual usada pelo CAD/AGC. Este
arquivo é editável, e contém:
Linha 1 Pasta da biblioteca de ferros
Linha 2 Nome do arquivo que contém a lista de desenhos da biblioteca
Linha 3 Pasta onde estão os desenhos de representação de ganchos
Linha 4 Largura do retângulo envolvente de cada ferro
Linha 5 Altura do retângulo envolvente
25. Criação de ferros padronizados 23
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Linha 6 Altura do texto padrão de dobra
O arquivo FERVET.DIR distribuído com o sistema contém:
TIPOSF
TIPOSF.DIR
TIPOSF
4.0
1.5
0.22
A.3. Convenções de desenho
Os desenhos de ferros podem ter nomes arbitrários - os nomes usados na biblioteca
TIPOSF visam apenas melhorar a organização da biblioteca. Cada desenho é compos-
to por:
Uma moldura (uma linha múltipla fechada retangular) no nível 4, onde todo
o desenho do ferro deverá estar contido, e a base do desenho (comando
“blocos” “Base de inserção”) definida no centro da moldura;
Um texto do tipo "Tn", onde "n" é o número do tipo do ferro, no nível 5;
Rótulos de dobras no nível 3, representados por letras A, B, C, ... que serão
substituídos efetivamente pelo comprimento da dobra no momento da inser-
ção no desenho;
Qualquer outro elemento gráfico em outro nível de desenho é automatica-
mente desprezado.
Elementos gráficos quaisquer que representam o ferro nos níveis:
26. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
24
0 Linha fina
1 Linha de ferro
2 Linha grossa
3 Rótulo de dobras
4 Moldura
5 Texto do tipo “Tn”
200 pontilhados
201 tracejados
Existe uma regra para que possa aplicar raio de dobras e ganchos em um ferro: a
linha de ferro deverá ser representada por uma linha múltipla, desenhada na mesma
ordem das dobras (A,B,...), devendo esta ser a única linha múltipla do desenho. A
regra afeta exclusivamente o cálculo de descontos devido a raio de dobra e a coloca-
ção de ganchos.
A.4. Regras para a definição de rótulos de dobra
Os rótulos das dobras devem ser desenhados numa posição que não causem interfe-
rência com a moldura quando o texto for substituído pelo valor da dobra. Os rótulos
podem ser desenhados com qualquer ângulo, mas o desenho final depende do pro-
grama que está usando o ferro:
No CAD/AGC, o rótulo é substituído pelo valor da dobra e é centrado, preci-
sando eventualmente de pequenos ajustes interativos;
Na lista de ferros desenhada os rótulos em ângulo são centrados, e os hori-
zontais são projetados no trecho de ferro mais próximo, sendo realinhados
conforme o tamanho de texto usado;
No TQS G-Bar valem as mesmas regras da lista de ferros desenhada.
A.5. Tamanho da moldura
O tamanho definido originalmente de 4 por 1.5 cm é arbitrário, sendo escolhido para
que o mesmo ferro possa ser inserido em um desenho de armação ou em uma etiqueta
do TQS G-Bar. O próprio TQS G-Bar escala o desenho se precisar encaixar o dese-
nho em um espaço de dimensões diferentes.
A.6. Passos para a criação de ferros padronizados
Para a criação de um novo ferro padronizado, devemos seguir os seguintes passos:
27. Criação de ferros padronizados 25
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Criar um desenho “Tn” na pasta definida no arquivo FERVET.DIR – 1a
. li-
nha.
Alterar o arquivo TIPOSF.DAT ou o arquivo definido na 2a
. linha do arquivo
FERVET.DIR.
Compilar a biblioteca de ferros.
Após estes três passos, o novo tipo de ferro padronizado estará disponível para inser-
ção.
A.6.1. Gerar um novo desenho
Para começarmos a desenhar um novo ferro padronizado, primeiramente devemos
selecionar a pasta definida na primeira linha do arquivo FERVET.DIR. Para isto,
clique com o mouse no ícone “PASTA” e selecione a pasta. A pasta padrão é a
TQSWSUPORTEDPTIPOSF:
Agora vamos entrar no editor gráfico, selecionando o sistema CAD/AGC e abrindo o
editor:
28. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
26
Com o editor gráfico aberto. Crie um desenho novo usando os comandos “Arquivo” /
“Novo”:
Definimos agora, o sistema e sub-sistema do desenho selecionado o comando “Pro-
priedades” no menu “Arquivo”:

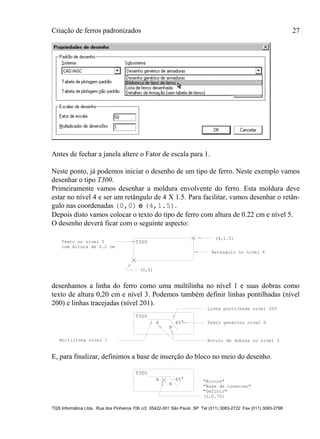

29. Criação de ferros padronizados 27
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Antes de fechar a janela altere o Fator de escala para 1.
Neste ponto, já podemos iniciar o desenho de um tipo de ferro. Neste exemplo vamos
desenhar o tipo T300.
Primeiramente vamos desenhar a moldura envolvente do ferro. Esta moldura deve
estar no nível 4 e ser um retângulo de 4 X 1.5. Para facilitar, vamos desenhar o retân-
gulo nas coordenadas (0,0) e (4,1.5).
Depois disto vamos colocar o texto do tipo de ferro com altura de 0.22 cm e nível 5.
O desenho deverá ficar com o seguinte aspecto:
(0,0)
(4,1.5)
com Altura de 0.2 cm
T300
Retangulo no nivel 4
Texto no nivel 5
desenhamos a linha do ferro como uma multilinha no nível 1 e suas dobras como
texto de altura 0,20 cm e nível 3. Podemos também definir linhas pontilhadas (nível
200) e linhas tracejadas (nível 201).
A
B
T300
45°
Rotulo de dobras no nivel 3
Linha pontilhada nivel 200
Multilinha nivel 1
Texto generico nivel 0
E, para finalizar, definimos a base de inserção do bloco no meio do desenho.
A
B
T300
"Blocos"
"Definir"
(2,0.75)
45°
"Base de insercao"
30. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
28
Finalize salvando o desenho T300.
A.6.2. Alterar o arquivo TIPOSF.DAT
Utilizando um editor de textos – “Editar” “Ar-
quivo qualquer”, vamos alterar o arquivo
TIPOSF.DIR na sub-pasta DPTIPOSF sob a
pasta geral de critérios,
digitando a seguinte linha: T300.DWG, ou seja, o nome do dese-
nho que iremos inserir.
Salve o arquivo e feche o editor de textos.
A.6.3. Compilação da biblioteca
Tanto o TQS G-Bar quanto a lista de ferros desenhada usam as informações da biblio-
teca em arquivos binários de acesso rápido, ditos compilados. Sempre que a biblioteca
for alterada, ou novos elementos forem inseridos, é necessário:
Atualizar o arquivo que contém a lista de desenhos da biblioteca (feito no
capítulo anterior);
Compilar a biblioteca, acessando o comando”Processar” “Compilar biblio-
teca de ferros” do menu do gerenciador:
No final da compilação, é gerado um arquivo de desenho com o mesmo nome do
arquivo de controle da biblioteca (TIPOSF.DWG na sub-pasta DPTIPOSF sob a
pasta geral de critérios). Este arquivo contém o desenho de todos os ferros agrupados.
31. Lista de ferros desenhada 29
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Apêndice B. Lista de ferros desenhada
Consiste numa tabela de ferros em desenho, com o diagrama de cada ferro para corte
e dobra, como o exemplo:
TABELA DE FERROS
POS DIAGRAMA Q
COMPRIMENTOS
UNIT TOTAL
RAIO
EXEMPLO CAD/AGC
1 500
10 10 500 5000
2 500
10 10 10 510 5100
3
280
241
8 10 521 5210
4
400
346
8 10 400 4000
5 VAR
8 10 VAR 1500
6
500
500
50 10 10 1050 10500
7
16
46
68
10
8
8 20 194 3880
COMPRIMENTO
(m)
PESO
(kg)
8 145 58
10 206 129
TOTAL 187
RESUMO P/ACO CA-50/60
OBSERVACAO
ø
ø
O CAD/AGC & DP pode gerar a lista de ferros desenhada para qualquer desenho de
armação, com ou sem ferros padronizados. A vantagem da lista é que em desenhos
muito complexos, você pode omitir o detalhe das dobras dos ferros, limpando o dese-
nho e deixando o diagrama de montagem para a lista de ferros desenhada.
32. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
30
B.1. Lógica de desenho dos ferros
A lista de ferros desenhada recebe o nome TDnnnnpp.DWG, onde "nnnn" é o nome
do arquivo de layout e "pp" o número da planta correspondente. O desenho do ferro
depende se ele é padronizado ou não:
Os ferros padronizados são desenhados a partir da cópia do desenho do ferro
da biblioteca de ferros padronizados;
Os ferros genéricos são escalados e deformados até que caibam no espaço
reservado para desenho na lista de ferros.
Nos ferros padronizados inclui-se os 15 tipos gerados automaticamente pelo
CAD/AGC & DP, tal como ferros retos, estribos, grampos, etc.
O desenho dos ferros genéricos nem sempre é perfeito, devendo ser editado grafica-
mente para acertos; algumas vezes o CAD/AGC & DP deixa o desenho de um ferro
em branco, mostrando que não foi possível representar o ferro no espaço reservado.
B.2. Como gerar a lista de ferros desenhada
A lista desenhada pode ser gerada para cada tabela de ferros emitida. Em primeiro
lugar, a geração de plano de corte de barras deve estar ativada. Este parâmetro é con-
trolado pelo critério de geração de plantas, através do menu: “Plotagem” “Critérios”
“geração de plantas”. Na pasta “Tabela de ferros”, selecione a opção “Controles
de tabela de ferros”:
33. Lista de ferros desenhada 31
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
Com a opção de geração de plano de corte, após a geração da tabela de ferros são
gravados arquivos nnnnpp.PLA, que são os arquivos transportáveis para o TQS G-
Bar. Estes mesmos arquivos são a entrada do programa para geração da lista de ferros
desenhada:
Para cada planta gerada via editor de plantas, pode ser gerada uma lista de ferros
desenhada correspondente, com o nome TDnnnnpp.DWG. Este arquivo pode então
ser impresso ou plotado (novamente, com o uso do Editor de Plantas).
B.3. Plotagem da lista
A lista de ferros desenhada deve ser incluída na edição de plantas como desenho
qualquer. O CAD/AGC & DP grava o arquivo da lista de ferro desenhada com as
seguintes propriedades de desenho:
Padrão: CAD/AGC
Subsistema: Lista de ferro desenhada
Tabela de plotagem padrão: TDTABPLT.DAT
B.4. Máscaras de desenho
Você pode controlar o formato e conteúdo da lista de ferros desenhada. Para isto basta
alterar as máscaras de desenho usadas para a geração da lista. Duas máscaras são
usadas: uma para a lista principal e outra para o resumo.
B.4.1. Máscara da lista
A máscara da lista de ferros chama-se MASTAB.DWG:
TABELA DE FERROS
POS DIAGRAMA Q
COMPRIMENTOS
UNIT TOTAL
TITULO
199 FERRO 12.5 300 1550 155000
RAIO
RD=999
1234567890
NV 1
NV 2 NV 3 NV 4 NV 5 NV 6 NV 7 NV 8 NV 9 NV 10
OBSERVACAOø
34. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
32

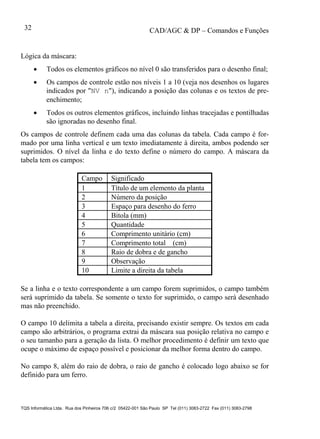

Lógica da máscara:
Todos os elementos gráficos no nível 0 são transferidos para o desenho final;
Os campos de controle estão nos níveis 1 a 10 (veja nos desenhos os lugares
indicados por "NV n"), indicando a posição das colunas e os textos de pre-
enchimento;
Todos os outros elementos gráficos, incluindo linhas tracejadas e pontilhadas
são ignoradas no desenho final.
Os campos de controle definem cada uma das colunas da tabela. Cada campo é for-
mado por uma linha vertical e um texto imediatamente à direita, ambos podendo ser
suprimidos. O nível da linha e do texto define o número do campo. A máscara da
tabela tem os campos:
Campo Significado
1 Título de um elemento da planta
2 Número da posição
3 Espaço para desenho do ferro
4 Bitola (mm)
5 Quantidade
6 Comprimento unitário (cm)
7 Comprimento total (cm)
8 Raio de dobra e de gancho
9 Observação
10 Limite a direita da tabela
Se a linha e o texto correspondente a um campo forem suprimidos, o campo também
será suprimido da tabela. Se somente o texto for suprimido, o campo será desenhado
mas não preenchido.
O campo 10 delimita a tabela a direita, precisando existir sempre. Os textos em cada
campo são arbitrários, o programa extrai da máscara sua posição relativa no campo e
o seu tamanho para a geração da lista. O melhor procedimento é definir um texto que
ocupe o máximo de espaço possível e posicionar da melhor forma dentro do campo.
No campo 8, além do raio de dobra, o raio de gancho é colocado logo abaixo se for
definido para um ferro.
35. Lista de ferros desenhada 33
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798

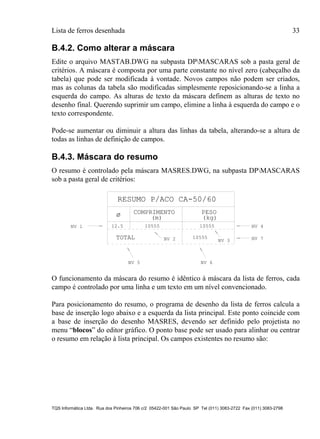

B.4.2. Como alterar a máscara
Edite o arquivo MASTAB.DWG na subpasta DPMASCARAS sob a pasta geral de
critérios. A máscara é composta por uma parte constante no nível zero (cabeçalho da
tabela) que pode ser modificada à vontade. Novos campos não podem ser criados,
mas as colunas da tabela são modificadas simplesmente reposicionando-se a linha a
esquerda do campo. As alturas de texto da máscara definem as alturas de texto no
desenho final. Querendo suprimir um campo, elimine a linha à esquerda do campo e o
texto correspondente.
Pode-se aumentar ou diminuir a altura das linhas da tabela, alterando-se a altura de
todas as linhas de definição de campos.
B.4.3. Máscara do resumo
O resumo é controlado pela máscara MASRES.DWG, na subpasta DPMASCARAS
sob a pasta geral de critérios:
RESUMO P/ACO CA-50/60
COMPRIMENTO
(m)
PESO
(kg)
12.5 10555 10555
TOTAL 10555
NV 1
NV 2 NV 3
NV 5 NV 6
NV 4
NV 7
ø
O funcionamento da máscara do resumo é idêntico à máscara da lista de ferros, cada
campo é controlado por uma linha e um texto em um nível convencionado.
Para posicionamento do resumo, o programa de desenho da lista de ferros calcula a
base de inserção logo abaixo e a esquerda da lista principal. Este ponto coincide com
a base de inserção do desenho MASRES, devendo ser definido pelo projetista no
menu “blocos” do editor gráfico. O ponto base pode ser usado para alinhar ou centrar
o resumo em relação à lista principal. Os campos existentes no resumo são:
36. CAD/AGC & DP – Comandos e Funções
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
34

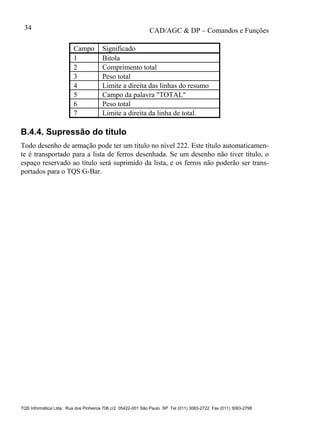

Campo Significado
1 Bitola
2 Comprimento total
3 Peso total
4 Limite a direita das linhas do resumo
5 Campo da palavra "TOTAL"
6 Peso total
7 Limite a direita da linha de total.
B.4.4. Supressão do título
Todo desenho de armação pode ter um título no nível 222. Este título automaticamen-
te é transportado para a lista de ferros desenhada. Se um desenho não tiver título, o
espaço reservado ao título será suprimido da lista, e os ferros não poderão ser trans-
portados para o TQS G-Bar.
37. Índice remissivo 35
TQS Informática Ltda. Rua dos Pinheiros 706 c/2 05422-001 São Paulo SP Tel (011) 3083-2722 Fax (011) 3083-2798
6. Índice remissivo
biblioteca
DPS, 12
ferros padronizados, 22
chamando o sistema CAD/TQS, 4
criação de ferros padronizados, 22
desenho
convenções de ferro padronizado,
23
criação de ferros padronizados, 24
DPS
biblioteca, 12
edição de critérios, 9
editar
arquivo qualquer, 17
critérios de armação, 14
desenho paramétrico, 11
DP existente, 13
DP qualquer, 14
novo arquivo DP, 11
grupo de desenhos de um
subprojeto, 16
grupo de desenhos do projeto, 15
tela soldada, 15
ferro padronizado
arquivo de controle, 22
convenções de desenho, 23
tamanho da moldura, 24
ferros padronizados
criação, 22, 24
novo desenho, 25
FEVERT.DIR, 22
gerenciador
painel central, 7
painel direito, 8
painel esquerdo, 7
Introdução, 1
Lista de ferros desenhada, 29
menu
editar, 11
processar, 18
visualizar, 20
Operação geral, 4
processar
compilar biblioteca de ferros, 19
desenho paramétrico, 18
lista de ferros desenhada, 18
visualizar
editor de armação, 20
processamento DP, 20
telas soldadas, 21
38. TQS Informática Ltda
R. dos Pinheiros, 706 c/2 São Paulo SP 05422-001
Tel (011) 3083-2722 Fax (011) 3083-2798
tqs@tqs.com.br www.tqs.com.br
