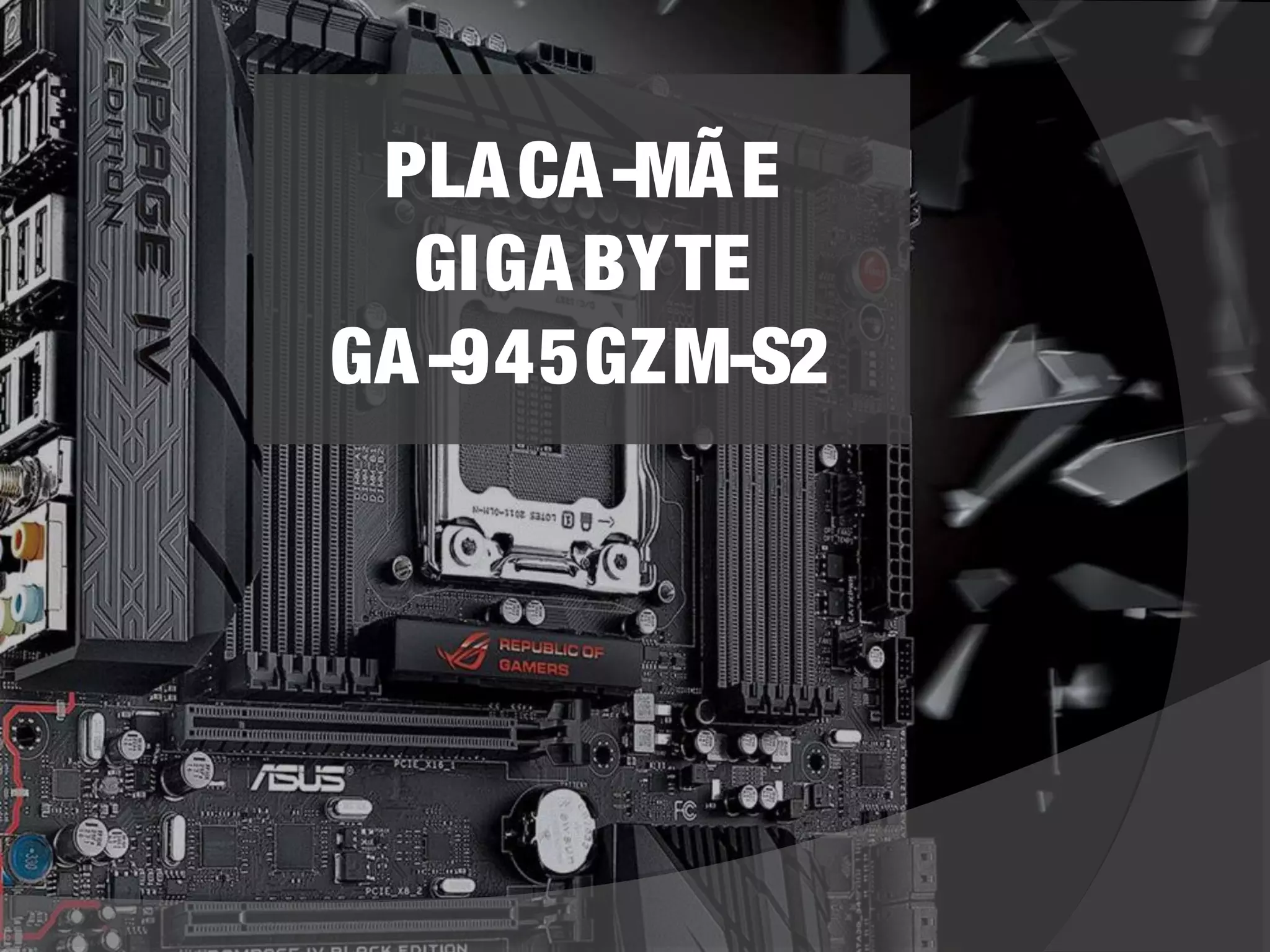

1. PLACA-MÃE
GIGABYTE
GA-945GZM-S2

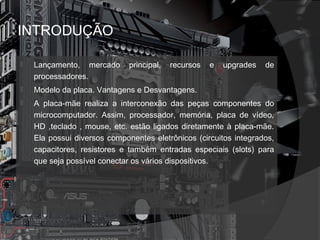

2. INTRODUÇÃO
 Lançamento, mercado principal, recursos e upgrades de
processadores.
 Modelo da placa. Vantagens e Desvantagens.
 A placa-mãe realiza a interconexão das peças componentes do
microcomputador. Assim, processador, memória, placa de vídeo,
HD ,teclado , mouse, etc. estão ligados diretamente à placa-mãe.
Ela possui diversos componentes eletrônicos (circuitos integrados,
capacitores, resistores e também entradas especiais (slots) para
que seja possível conectar os vários dispositivos.

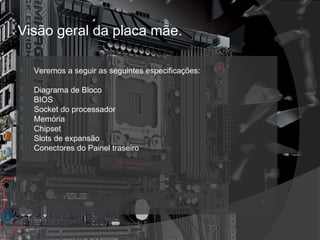

3. Visão geral da placa mãe.
 Veremos a seguir as seguintes especificações:
 Diagrama de Bloco
 BIOS
 Socket do processador
 Memória
 Chipset
 Slots de expansão
 Conectores do Painel traseiro

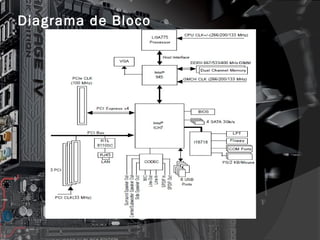

4. Diagrama de Bloco

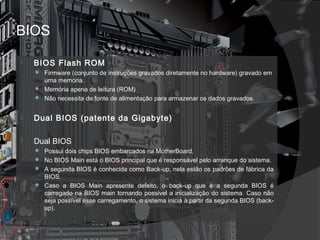

5. BIOS
 BIOS Flash ROM
 Firmware (conjunto de instruções gravados diretamente no hardware) gravado em
uma memória.
 Memória apena de leitura (ROM)
 Não necessita de fonte de alimentação para armazenar os dados gravados.
 Dual BIOS (patente da Gigabyte)
 Dual BIOS
 Possui dois chips BIOS embarcados na MotherBoard.
 No BIOS Main está o BIOS principal que é responsável pelo arranque do sistema.
 A segunda BIOS é conhecida como Back-up, nela estão os padrões de fábrica da
BIOS.
 Caso a BIOS Main apresente defeito, o back-up que é a segunda BIOS é
carregado na BIOS main tornando possivel a inicialização do sistema. Caso não
seja possível esse carregamento, o sistema inicia à partir da segunda BIOS (back-up).

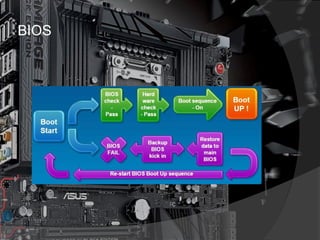

6. BIOS

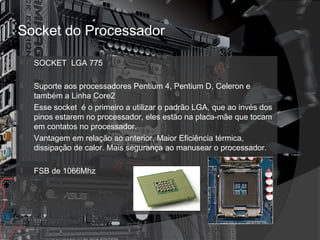

7. Socket do Processador
 SOCKET LGA 775
 Suporte aos processadores Pentium 4, Pentium D, Celeron e
também a Linha Core2
 Esse socket é o primeiro a utilizar o padrão LGA, que ao invés dos
pinos estarem no processador, eles estão na placa-mãe que tocam
em contatos no processador.
 Vantagem em relação ao anterior. Maior Eficiência térmica,
dissipação de calor. Mais segurança ao manusear o processador.
 FSB de 1066Mhz

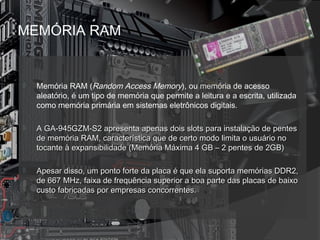

8. MEMÓRIA RAM
 Memória RAM (Random Access Memory), ou memória de acesso
aleatório, é um tipo de memória que permite a leitura e a escrita, utilizada
como memória primária em sistemas eletrônicos digitais..
 ap A GA-945GZM-S2 aprreesseennttaa aappeennaass ddooiiss sslloottss ppaarraa iinnssttaallaaççããoo ddee ppeenntteess
ddee mmeemmóórriiaa RRAAMM,, ccaarraacctteerrííssttiiccaa qquuee ddee cceerrttoo mmooddoo lliimmiittaa oo uussuuáárriioo nnoo
ttooccaannttee àà eexxppaannssiibbiilliiddaaddee ((MMeemmóórriiaa MMááxxiimmaa 44 GGBB –– 22 ppeenntteess ddee 22GGBB))
 AAppeessaarr ddiissssoo,, uumm ppoonnttoo ffoorrttee ddaa ppllaaccaa éé qquuee eellaa ssuuppoorrttaa mmeemmóórriiaass DDDDRR22,,
ddee 666677 MMHHzz,, ffaaiixxaa ddee ffrreeqquuêênncciiaa ssuuppeerriioorr aa bbooaa ppaarrttee ddaass ppllaaccaass ddee bbaaiixxoo
ccuussttoo ffaabbrriiccaaddaass ppoorr eemmpprreessaass ccoonnccoorrrreenntteess..

9. MEMÓRIA RAM
 Outro diferencial com relação a outras placas de baixo custo é que a
GA-945GZM-S2 possui uma controladora de memória em dois canais
(dual channel). Essa tecnologia permite a comunicação da CPU com
dois módulos de memória simultaneamente, praticamente dobrando a
frequência de transmissão de dados entre a CPU e a Memória.
 Melhor explicando: Existem apenas 64 trilhas que permitem a
comunicação entre a CPU e a Memória. Essas 64 trilhas transmitem 64
bits por cada pulso de clock. Com a tecnologia dual channel é possível
transmitir 128 bits a cada pulso, melhorando o desempenho da
máquina.

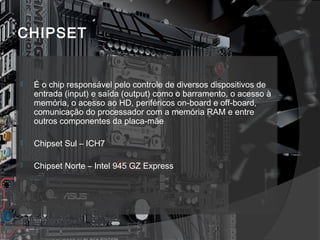

10. CHIPSET
 É o chip responsável pelo controle de diversos dispositivos de
entrada (input) e saída (output) como o barramento, o acesso à
memória, o acesso ao HD, periféricos on-board e off-board,
comunicação do processador com a memória RAM e entre
outros componentes da placa-mãe

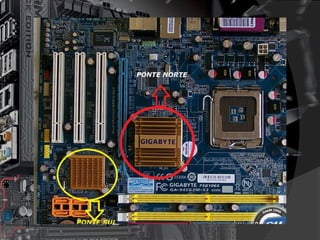

 Chipset Sul – ICH7
 Chipset Norte – Intel 945 GZ Express

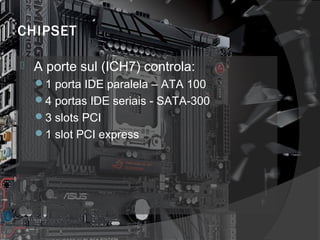

12. CHIPSET
 A porte sul (ICH7) controla:
1 porta IDE paralela – ATA 100
4 portas IDE seriais - SATA-300
3 slots PCI
1 slot PCI express

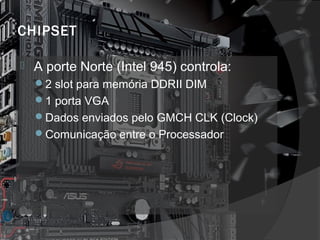

13. CHIPSET
 A porte Norte (Intel 945) controla:
2 slot para memória DDRII DIM
1 porta VGA
Dados enviados pelo GMCH CLK (Clock)
Comunicação entre o Processador

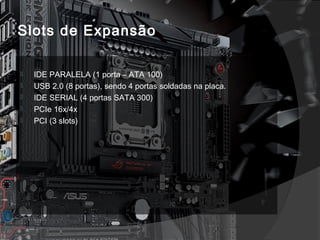

14. Slots de Expansão
 IDE PARALELA (1 porta – ATA 100)
 USB 2.0 (8 portas), sendo 4 portas soldadas na placa.
 IDE SERIAL (4 portas SATA 300)
 PCIe 16x/4x
 PCI (3 slots)

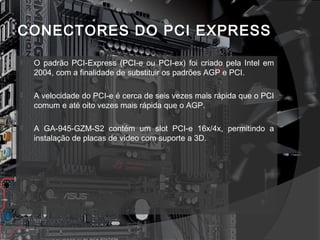

15. CONECTORES DO PCI EXPRESS
 O padrão PCI-Express (PCI-e ou PCI-ex) foi criado pela Intel em
2004, com a finalidade de substituir os padrões AGP e PCI.
 A velocidade do PCI-e é cerca de seis vezes mais rápida que o PCI
comum e até oito vezes mais rápida que o AGP.
 A GA-945-GZM-S2 contém um slot PCI-e 16x/4x, permitindo a
instalação de placas de vídeo com suporte a 3D.

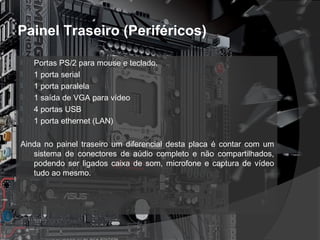

16. Painel Traseiro (Periféricos)
 Portas PS/2 para mouse e teclado.
 1 porta serial
 1 porta paralela
 1 saída de VGA para vídeo
 4 portas USB
 1 porta ethernet (LAN)
Ainda no painel traseiro um diferencial desta placa é contar com um
sistema de conectores de aúdio completo e não compartilhados,
podendo ser ligados caixa de som, microfone e captura de vídeo
tudo ao mesmo.

17. Duvidas?
