Aula 1 Introdução
O documento discute conceitos básicos de informática, incluindo software, hardware e peopleware. Detalha componentes internos e externos de um computador, como placa-mãe, processador, memória, discos rígidos, portas e barramentos. Apresenta também tipos de computadores e suas aplicações.
Mais conteúdo relacionado
Aula 1 Introdução
- 1.
- 2.
- 3.
- 4.

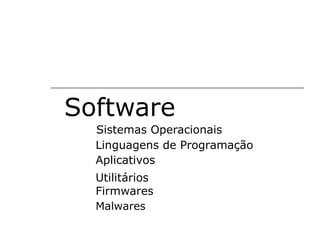

- 5. Software SistemasOperacionais Linguagens de Programação Aplicativos Utilitários Firmwares Malwares

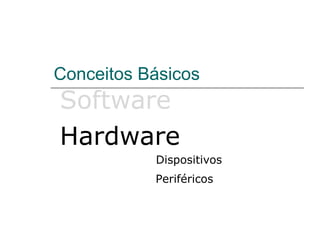

- 6. Conceitos Básicos Software Hardware Dispositivos Periféricos

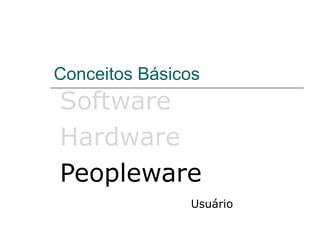

- 7.

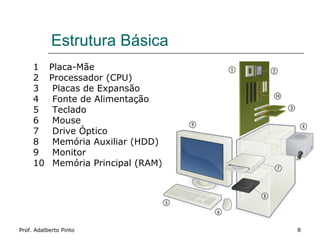

- 8. Estrutura Básica 1 Placa-Mãe 2 Processador (CPU) 3 Placas de Expansão 4 Fonte de Alimentação 5 Teclado 6 Mouse 7 Drive Óptico 8 Memória Auxiliar (HDD) 9 Monitor 10 Memória Principal (RAM) Prof. Adalberto Pinto 8
- 9.
- 10.

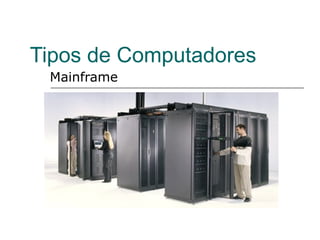

- 11. Tipos de Computadores Mainframe

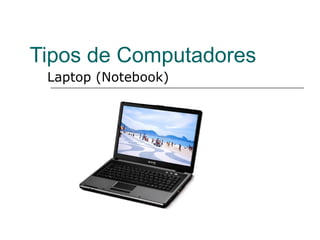

- 12. Tipos de Computadores Laptop (Notebook)

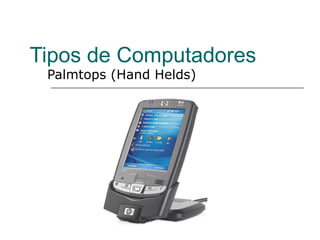

- 13. Tipos de Computadores Palmtops (Hand Helds)

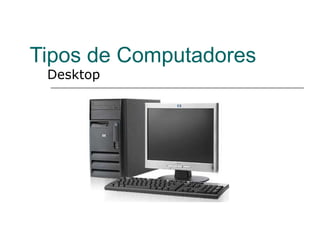

- 14. Tipos de Computadores Desktop

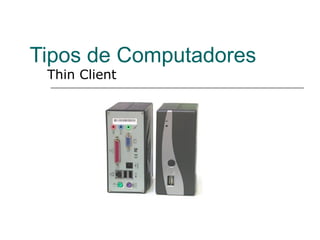

- 15. Tipos de Computadores Thin Client

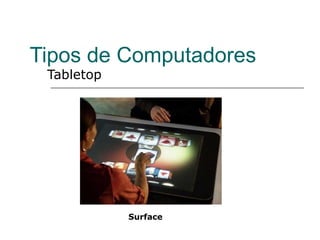

- 16. Tipos de Computadores Tabletop Surface

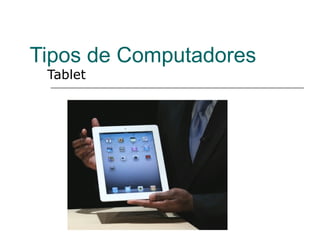

- 17. Tipos de Computadores Tablet

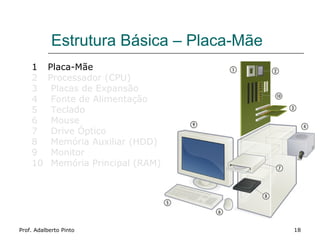

- 18. Estrutura Básica –Placa-Mãe 1 Placa-Mãe 2 Processador (CPU) 3 Placas de Expansão 4 Fonte de Alimentação 5 Teclado 6 Mouse 7 Drive Óptico 8 Memória Auxiliar (HDD) 9 Monitor 10 Memória Principal (RAM) Prof. Adalberto Pinto 18

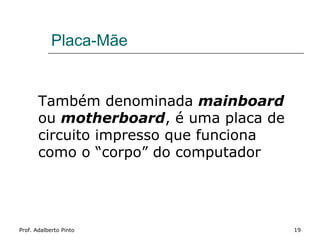

- 19. Placa-Mãe Também denominada mainboard ou motherboard, é uma placa de circuito impresso que funciona como o “corpo” do computador Prof. Adalberto Pinto 19
- 20.
- 21.

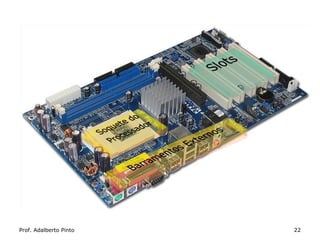

- 22.
- 23.
- 24. Placa-Mãe com alguns Componentes Prof. Adalberto Pinto 24

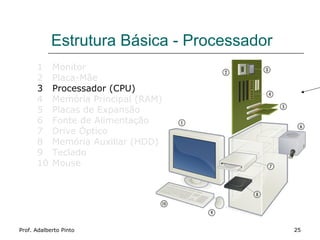

- 25. Estrutura Básica -Processador 1 Monitor 2 Placa-Mãe 3 Processador (CPU) 4 Memória Principal (RAM) 5 Placas de Expansão 6 Fonte de Alimentação 7 Drive Óptico 8 Memória Auxiliar (HDD) 9 Teclado 10 Mouse Prof. Adalberto Pinto 25
- 26.
- 27.
- 28. CPU Chip responsável por buscar e executar instruções presentes na memória do computador. CPU (Unidade Central de Processamento). Prof. Adalberto Pinto 28

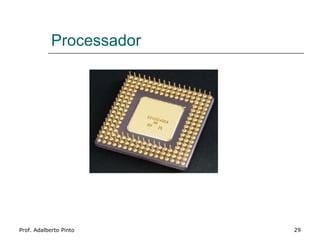

- 29.
- 30.
- 31.
- 32.

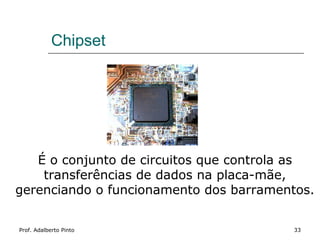

- 33. Chipset É o conjunto de circuitos que controla as transferências de dados na placa-mãe, gerenciando o funcionamento dos barramentos. Prof. Adalberto Pinto 33

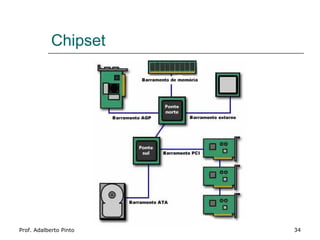

- 34.

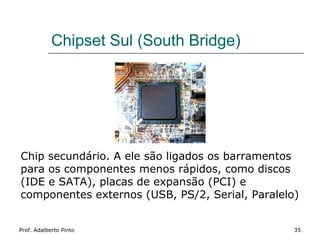

- 35. Chipset Sul (SouthBridge) Chip secundário. A ele são ligados os barramentos para os componentes menos rápidos, como discos (IDE e SATA), placas de expansão (PCI) e componentes externos (USB, PS/2, Serial, Paralelo) Prof. Adalberto Pinto 35

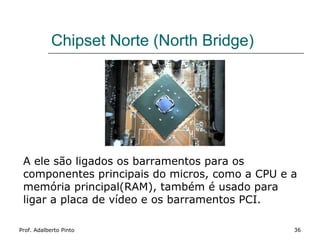

- 36. Chipset Norte (NorthBridge) A ele são ligados os barramentos para os componentes principais do micros, como a CPU e a memória principal(RAM), também é usado para ligar a placa de vídeo e os barramentos PCI. Prof. Adalberto Pinto 36

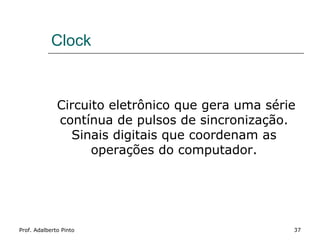

- 37. Clock Circuito eletrônico que gera uma série contínua de pulsos de sincronização. Sinais digitais que coordenam as operações do computador. Prof. Adalberto Pinto 37
- 38. Clock Costuma ter uma freqüência específica da ordem de GHz, É definido por um cristal de quartzo incorporado ao circuito do clock. Prof. Adalberto Pinto 38

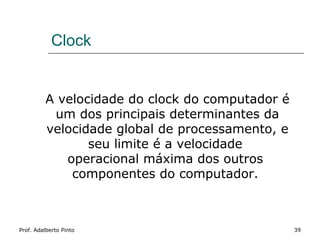

- 39. Clock A velocidade do clock do computador é um dos principais determinantes da velocidade global de processamento, e seu limite é a velocidade operacional máxima dos outros componentes do computador. Prof. Adalberto Pinto 39

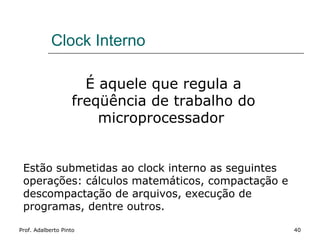

- 40. Clock Interno É aquele que regula a freqüência de trabalho do microprocessador Estão submetidas ao clock interno as seguintes operações: cálculos matemáticos, compactação e descompactação de arquivos, execução de programas, dentre outros. Prof. Adalberto Pinto 40

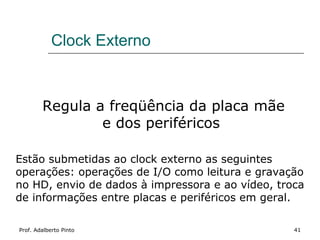

- 41. Clock Externo Regula a freqüência da placa mãe e dos periféricos Estão submetidas ao clock externo as seguintes operações: operações de I/O como leitura e gravação no HD, envio de dados à impressora e ao vídeo, troca de informações entre placas e periféricos em geral. Prof. Adalberto Pinto 41

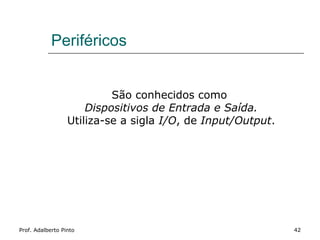

- 42. Periféricos São conhecidos como Dispositivos de Entrada e Saída. Utiliza-se a sigla I/O, de Input/Output. Prof. Adalberto Pinto 42

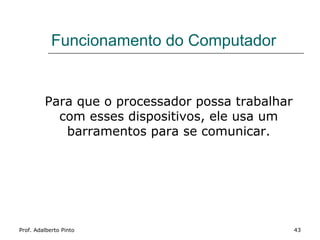

- 43. Funcionamento do Computador Para que o processador possa trabalhar com esses dispositivos, ele usa um barramentos para se comunicar. Prof. Adalberto Pinto 43
- 44. Barramentos Barramentos são as vias de comunicação que levam a informação de um componente a outro no computador. Prof. Adalberto Pinto 44

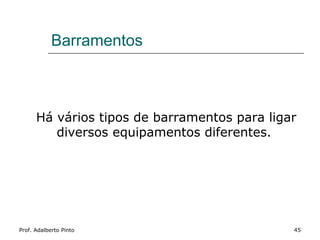

- 45. Barramentos Há vários tipos de barramentos para ligar diversos equipamentos diferentes. Prof. Adalberto Pinto 45
- 46. Barramentos Todos os barramentos existem na placa- mãe dos computadores, mas vão culminar em conectores (encaixes) que podem estar na própria placa-mãe (Slots barramentos internos) ou na traseira do gabinete do computador (portas barramentos externos). Prof. Adalberto Pinto 46

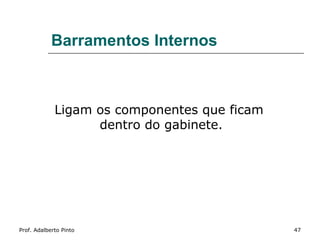

- 47. Barramentos Internos Ligam os componentes que ficam dentro do gabinete. Prof. Adalberto Pinto 47

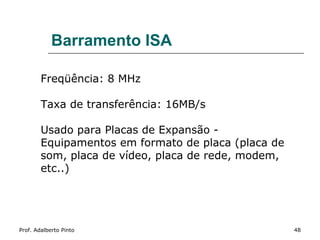

- 48. Barramento ISA Freqüência: 8 MHz Taxa de transferência: 16MB/s Usado para Placas de Expansão - Equipamentos em formato de placa (placa de som, placa de vídeo, placa de rede, modem, etc..) Prof. Adalberto Pinto 48

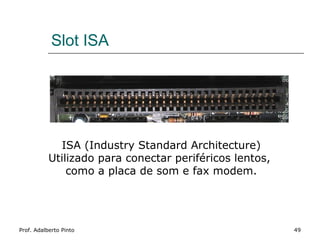

- 49. Slot ISA ISA (Industry Standard Architecture) Utilizado para conectar periféricos lentos, como a placa de som e fax modem. Prof. Adalberto Pinto 49

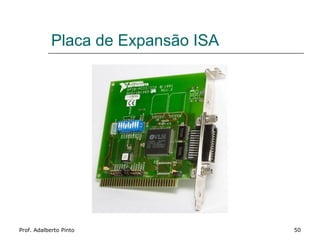

- 50. Placa de ExpansãoISA Prof. Adalberto Pinto 50

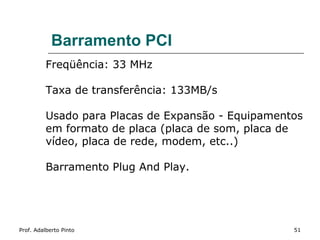

- 51. Barramento PCI Freqüência: 33 MHz Taxa de transferência: 133MB/s Usado para Placas de Expansão - Equipamentos em formato de placa (placa de som, placa de vídeo, placa de rede, modem, etc..) Barramento Plug And Play. Prof. Adalberto Pinto 51
- 52. Slot PCI Prof. AdalbertoPinto 52

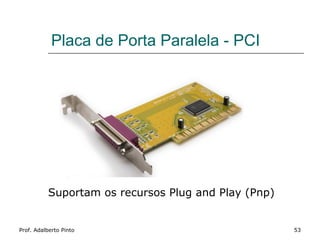

- 53. Placa de PortaParalela - PCI Suportam os recursos Plug and Play (Pnp) Prof. Adalberto Pinto 53

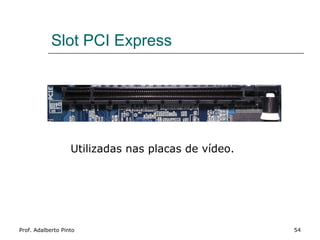

- 54. Slot PCI Express Utilizadas nas placas de vídeo. Prof. Adalberto Pinto 54

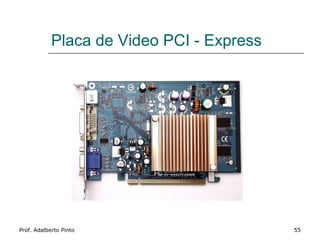

- 55. Placa de VideoPCI - Express Prof. Adalberto Pinto 55

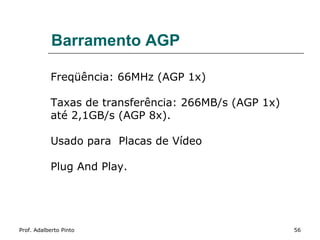

- 56. Barramento AGP Freqüência: 66MHz (AGP 1x) Taxas de transferência: 266MB/s (AGP 1x) até 2,1GB/s (AGP 8x). Usado para Placas de Vídeo Plug And Play. Prof. Adalberto Pinto 56

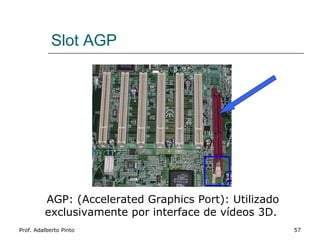

- 57. Slot AGP AGP: (Accelerated Graphics Port): Utilizado exclusivamente por interface de vídeos 3D. Prof. Adalberto Pinto 57
- 58. Placa Aceleradora Gráfica- AGP NVidia GeForceFX 5500 SX Prof. Adalberto Pinto 58
- 59. Barramento IDE/ATA Taxas de transferência: 133MB/s (ATA 133), 100MB/s (ATA 100) e 66MB/s (ATA 66). Usado para Unidades de armazenamento internas (Discos Rígidos, CDs, Gravadores de CD, Unidades de DVD, etc...) Pode conectar até dois equipamentos ao mesmo tempo. Prof. Adalberto Pinto 59
- 60.

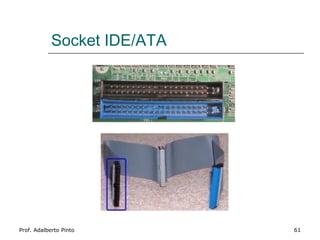

- 61. Socket IDE/ATA Prof. AdalbertoPinto 61

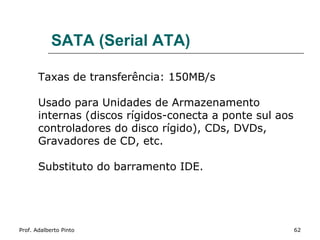

- 62. SATA (Serial ATA) Taxas de transferência: 150MB/s Usado para Unidades de Armazenamento internas (discos rígidos-conecta a ponte sul aos controladores do disco rígido), CDs, DVDs, Gravadores de CD, etc. Substituto do barramento IDE. Prof. Adalberto Pinto 62

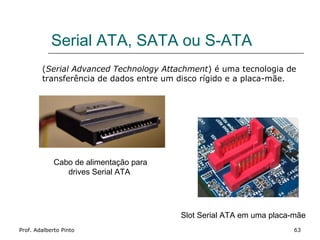

- 63. Serial ATA, SATAou S-ATA (Serial Advanced Technology Attachment) é uma tecnologia de transferência de dados entre um disco rígido e a placa-mãe. Cabo de alimentação para drives Serial ATA Slot Serial ATA em uma placa-mãe Prof. Adalberto Pinto 63

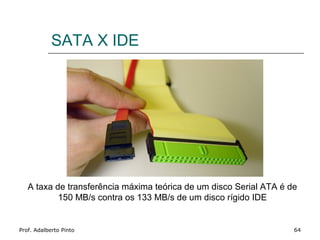

- 64. SATA X IDE A taxa de transferência máxima teórica de um disco Serial ATA é de 150 MB/s contra os 133 MB/s de um disco rígido IDE Prof. Adalberto Pinto 64

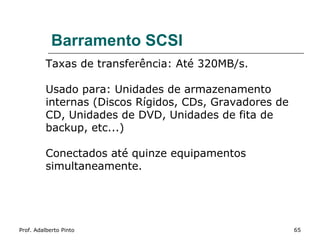

- 65. Barramento SCSI Taxas de transferência: Até 320MB/s. Usado para: Unidades de armazenamento internas (Discos Rígidos, CDs, Gravadores de CD, Unidades de DVD, Unidades de fita de backup, etc...) Conectados até quinze equipamentos simultaneamente. Prof. Adalberto Pinto 65

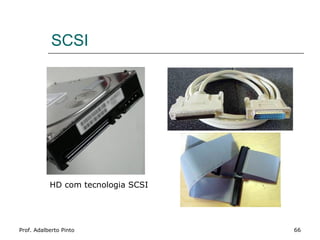

- 66. SCSI HD com tecnologia SCSI Prof. Adalberto Pinto 66

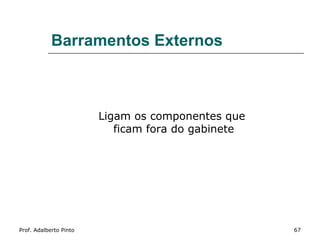

- 67. Barramentos Externos Ligam os componentes que ficam fora do gabinete Prof. Adalberto Pinto 67

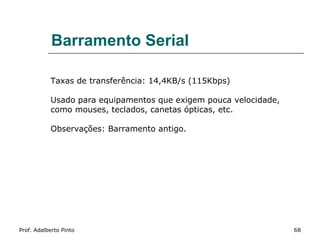

- 68. Barramento Serial Taxas de transferência: 14,4KB/s (115Kbps) Usado para equipamentos que exigem pouca velocidade, como mouses, teclados, canetas ópticas, etc. Observações: Barramento antigo. Prof. Adalberto Pinto 68

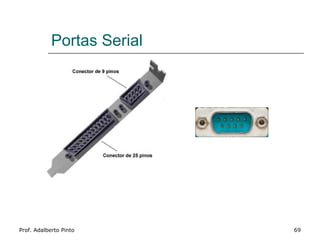

- 69. Portas Serial Prof. AdalbertoPinto 69

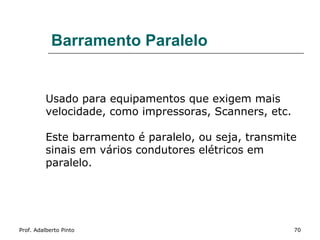

- 70. Barramento Paralelo Usado para equipamentos que exigem mais velocidade, como impressoras, Scanners, etc. Este barramento é paralelo, ou seja, transmite sinais em vários condutores elétricos em paralelo. Prof. Adalberto Pinto 70

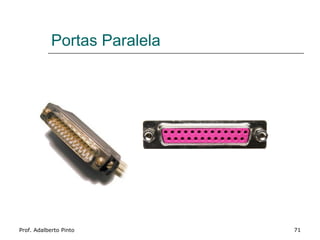

- 71. Portas Paralela Prof. AdalbertoPinto 71

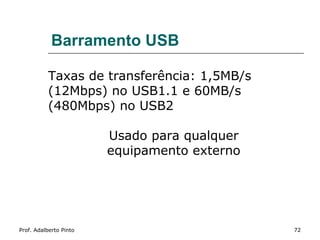

- 72. Barramento USB Taxas de transferência: 1,5MB/s (12Mbps) no USB1.1 e 60MB/s (480Mbps) no USB2 Usado para qualquer equipamento externo Prof. Adalberto Pinto 72

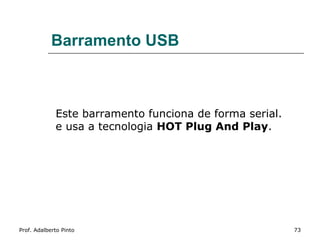

- 73. Barramento USB Este barramento funciona de forma serial. e usa a tecnologia HOT Plug And Play. Prof. Adalberto Pinto 73

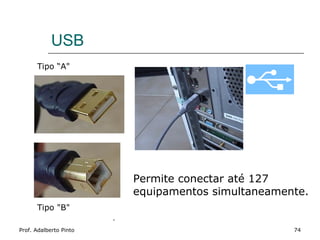

- 74. USB Tipo “A" Permite conectar até 127 equipamentos simultaneamente. Tipo "B" . Prof. Adalberto Pinto 74

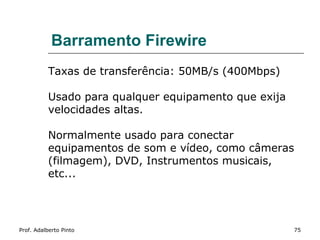

- 75. Barramento Firewire Taxas de transferência: 50MB/s (400Mbps) Usado para qualquer equipamento que exija velocidades altas. Normalmente usado para conectar equipamentos de som e vídeo, como câmeras (filmagem), DVD, Instrumentos musicais, etc... Prof. Adalberto Pinto 75

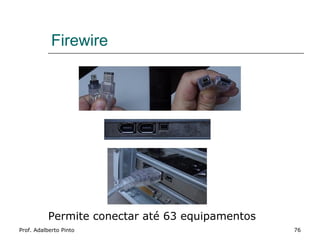

- 76. Firewire Permite conectar até 63 equipamentos Prof. Adalberto Pinto 76

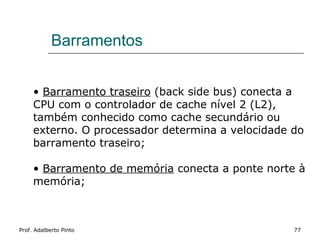

- 77. Barramentos • Barramento traseiro (back side bus) conecta a CPU com o controlador de cache nível 2 (L2), também conhecido como cache secundário ou externo. O processador determina a velocidade do barramento traseiro; • Barramento de memória conecta a ponte norte à memória; Prof. Adalberto Pinto 77

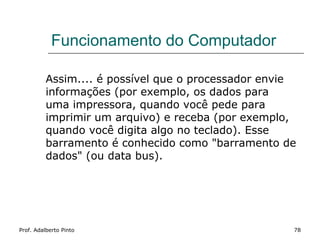

- 78. Funcionamento do Computador Assim.... é possível que o processador envie informações (por exemplo, os dados para uma impressora, quando você pede para imprimir um arquivo) e receba (por exemplo, quando você digita algo no teclado). Esse barramento é conhecido como "barramento de dados" (ou data bus). Prof. Adalberto Pinto 78

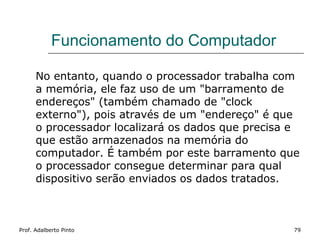

- 79. Funcionamento do Computador No entanto, quando o processador trabalha com a memória, ele faz uso de um "barramento de endereços" (também chamado de "clock externo"), pois através de um "endereço" é que o processador localizará os dados que precisa e que estão armazenados na memória do computador. É também por este barramento que o processador consegue determinar para qual dispositivo serão enviados os dados tratados. Prof. Adalberto Pinto 79

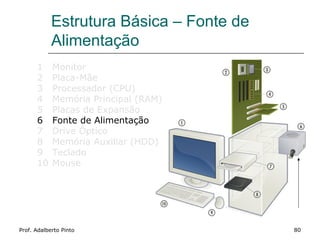

- 80. Estrutura Básica –Fonte de Alimentação 1 Monitor 2 Placa-Mãe 3 Processador (CPU) 4 Memória Principal (RAM) 5 Placas de Expansão 6 Fonte de Alimentação 7 Drive Óptico 8 Memória Auxiliar (HDD) 9 Teclado 10 Mouse Prof. Adalberto Pinto 80
- 81. Fonte de alimentação É usada para transformar a energia elétrica sob a forma de corrente alternada da rede em uma energia elétrica de corrente contínua. Prof. Adalberto Pinto 81
- 82. Fonte de Alimentação Converte os 110V ou 220V alternados da rede elétrica convencional para as tensões contínuas utilizadas pelos componentes eletrônicos do computador, que são: +3,3V, +5V, +12V, -5V e -12V. Prof. Adalberto Pinto 82
- 83. Uma vida dedicadaà Informática... Prof. Adalberto Pinto 83

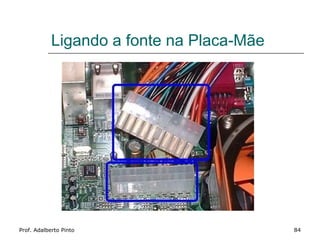

- 84. Ligando a fontena Placa-Mãe Prof. Adalberto Pinto 84
- 85.

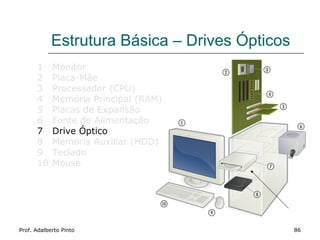

- 86. Estrutura Básica –Drives Ópticos 1 Monitor 2 Placa-Mãe 3 Processador (CPU) 4 Memória Principal (RAM) 5 Placas de Expansão 6 Fonte de Alimentação 7 Drive Óptico 8 Memória Auxiliar (HDD) 9 Teclado 10 Mouse Prof. Adalberto Pinto 86

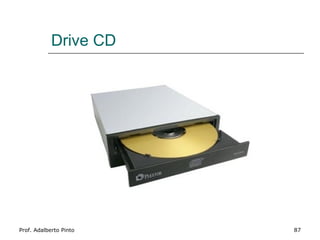

- 87. Drive CD Prof. AdalbertoPinto 87
Notas do Editor
- #2 Informática para concurso Público Introdução
- #3 Informática para concurso Público Introdução
- #6 Linguagens de programação: Pascal, Assembler, Basic, Visual Basic, C+ Informática para concurso Público Introdução
- #24 Informática para concurso Público Introdução
- #25 Função: Permitir que o processador se comunique com todos os periféricos instalados. Na placa-mãe encontramos não só o processador, mas também a memória RAM, os circuitos de apoio, as placas controladoras, os conectores do barramento PCI e os chipset, que são os principais circuitos integrados da placa-mãe e são responsáveis pelas comunicações entre o processador e os demais componentes. Informática para concurso Público Introdução
- #30 Este, assim como a grande maioria dos processadores, possui terminais ou pinos de contato Cada um destes pinos possui uma função e trabalha com 1 bit por vez. Assim, quando se diz que o barramento de dados trabalha a 16 bits, isso quer dizer que, pelo menos teoricamente, o processador destina 16 "perninhas" para esta função. A mesma regra vale para o barramento de endereços, ou seja, este também trabalha com uma certa quantidade de pinos, correspondentes à quantidade de bits. Informática para concurso Público Introdução
- #35 O chipset sul ou (south Bridge) geralmente é responsável pelo controle de dispositivos de entrada ou saída (I/O) como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM e drives de disquete ao processador. Controlam também as interfaces Serial ATA. Geralmente cuidam também do controle de dispositivos on-board como o som. O chipset norte ou (north Bridge) faz o trabalho mais pesado e por isso geralmente requer um dissipador de calor devido ao seu aquecimento elevado. Cabe ao chipset norte as tarefas de controle do FSB (Front Side Bus). Informática para concurso Público Introdução
- #59 A função da placa de vídeo, é processar as imagens que serão exibidas no monitor. A quantidade de cores e a resolução da imagem, dependem quase que unicamente do trabalho dessa nossa amiga. Hoje em dia, todas as placas à venda são padrão Super VGA, isto significa, que elas podem exibir vários milhões de cores, e suportar resoluções superiores a 800x600 pontos. Antes do SVGA, existiram vários outros padrões de placas de vídeo. Os principais foram: Informática para concurso Público Introdução
- #61 Informática para concurso Público Introdução
- #67 O máximo de conexões permitidas no padrão SCSI são de 15 dispositivos Dispositivos SCSI internos são conectados por um cabo (flat cable) Dispositivos SCSI externos são conectados por um cabo redondo e grosso Usado para Unidades de Disco (HD, CD, DVD); Scanners e Impressoras Taxa: até 320MB/s; Não é comum em computadores pessoais, mas em servidores de rede. Usa-se, normalmente, uma Placa Controladora separada. Informática para concurso Público Introdução
- #70 As portas seriais, também chamadas de portas de comunicação (COM) Informática para concurso Público Introdução
- #72 A porta paralela é uma interface de comunicação entre um computador e um periférico. impressoras scanners gravadores de CDs disco rígido drives removíveis lomega Zip adaptadores de rede Drives de fitas para backup de fitas Na comunicação em paralelo, grupos de bits são transferidos simultaneamente (em geral, byte a byte) através de diversas linhas condutoras dos sinais. Desta forma, como vários bits são transmitidos simultaneamente a cada ciclo, a taxa de transferência de dados (throughput) é alta. Informática para concurso Público Introdução
- #75 O Universal Serial Bus fornece uma forma única, padronizada e fácil para conectar até 127 dispositivos em um computador. "A" - ponta do conector "upstream" para conectar no computador. "B" - ponta do conector "downstream" para conectar no dispositivo. USB 1: 12Mbps (1,5MB/s) USB 2: 480Mbps (60MB/s) Informática para concurso Público Introdução
- #84 Informática para concurso Público Introdução
- #85 A fonte tem um cabo de alimentação maior, que é para ser encaixado no conector ATX da placa-mãe Informática para concurso Público Introdução
- #86 Informática para concurso Público Introdução
