1. Informática
Aula 2

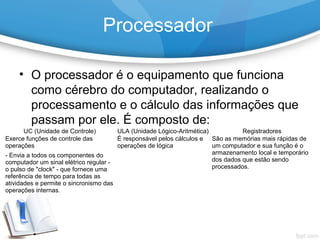

2. Processador
• O processador é o equipamento que funciona
como cérebro do computador, realizando o
processamento e o cálculo das informações que
passam por ele. É composto de:
UC (Unidade de Controle) ULA (Unidade Lógico-Aritmética) Registradores
Exerce funções de controle das
operações
- Envia a todos os componentes do
computador um sinal elétrico regular -
o pulso de "clock" - que fornece uma
referência de tempo para todas as
atividades e permite o sincronismo das
operações internas.
É responsável pelos cálculos e
operações de lógica
São as memórias mais rápidas de
um computador e sua função é o
armazenamento local e temporário
dos dados que estão sendo
processados.

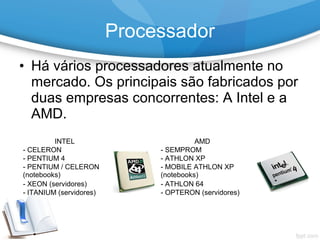

3. • Há vários processadores atualmente no
mercado. Os principais são fabricados por
duas empresas concorrentes: A Intel e a
AMD.
Processador
INTEL AMD
- CELERON - SEMPROM
- PENTIUM 4 - ATHLON XP
- PENTIUM / CELERON
(notebooks)
- MOBILE ATHLON XP
(notebooks)
- XEON (servidores) - ATHLON 64
- ITANIUM (servidores) - OPTERON (servidores)

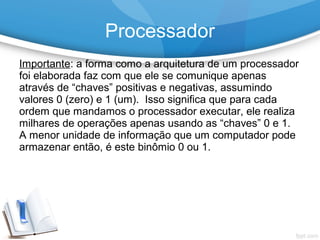

4. Importante: a forma como a arquitetura de um processador
foi elaborada faz com que ele se comunique apenas
através de “chaves” positivas e negativas, assumindo
valores 0 (zero) e 1 (um). Isso significa que para cada
ordem que mandamos o processador executar, ele realiza
milhares de operações apenas usando as “chaves” 0 e 1.
A menor unidade de informação que um computador pode
armazenar então, é este binômio 0 ou 1.
Processador

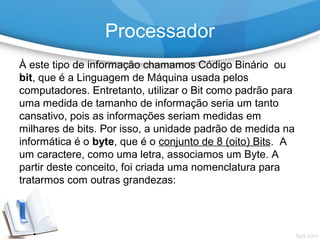

5. À este tipo de informação chamamos Código Binário ou
bit, que é a Linguagem de Máquina usada pelos
computadores. Entretanto, utilizar o Bit como padrão para
uma medida de tamanho de informação seria um tanto
cansativo, pois as informações seriam medidas em
milhares de bits. Por isso, a unidade padrão de medida na
informática é o byte, que é o conjunto de 8 (oito) Bits. A
um caractere, como uma letra, associamos um Byte. A
partir deste conceito, foi criada uma nomenclatura para
tratarmos com outras grandezas:
Processador

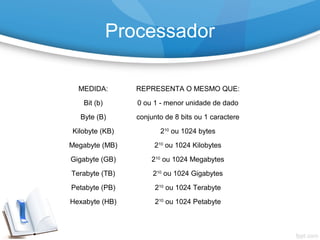

6. MEDIDA: REPRESENTA O MESMO QUE:
Bit (b) 0 ou 1 - menor unidade de dado
Byte (B) conjunto de 8 bits ou 1 caractere
Kilobyte (KB) 210
ou 1024 bytes
Megabyte (MB) 210
ou 1024 Kilobytes
Gigabyte (GB) 210
ou 1024 Megabytes
Terabyte (TB) 210
ou 1024 Gigabytes
Petabyte (PB) 210
ou 1024 Terabyte
Hexabyte (HB) 210
ou 1024 Petabyte
Processador

7. TECNOLOGIAS DE
PROCESSAMENTO
I
Pipelining
Processadores com pipeline são processadores que conseguem executar
fases diferentes de várias instruções ao mesmo tempo. Processadores
antigos não trabalhavam com pipelining. Esse processo foi adotado nos
processadores modernos para otimizar o uso do processador, para que
ele fique com menos áreas ociosas enquanto executa instruções.
II Hyper-Threading
Tecnologia que permite que várias partes de um mesmo programa sejam
executadas simultaneamente pelo processador. Programas podem ser
feitos para rodar em partes separadas, as quais chamamos de thread. Um
processador comum só pode executar uma thread de cada programa por
vez. Quando executamos vários programas ao mesmo tempo, temos a
ilusão de que todos eles estão sendo executados simultaneamente. Na
verdade, o que ocorre é que o processador alterna entre a execução dos
programas. Como isso é feito em frações de segundos, para nós,
usuários, é como se estivessem de fato sendo executados
simultaneamente. Portanto, processadores comuns precisam esperar o
término da execução de uma thread para iniciar outra. Processadores
equipados com Hyper-Threading permitem que antes do fim de uma
thread seja iniciada a execução de outra thread. Isso é conseguido
simulando-se a presença de mais processadores. O processador com
Hyper-Threading “finge” ser dois processadores, quando na realidade,
fisicamente é um só. Para o Hyper-Threading funcionar, tanto a placa-
mãe como o BIOS e o sistema operacional do computador devem ser
compatíveis.
III Dual Core
Enquanto o HT simula a presença de dois processadores físicos, quando
na verdade há apenas um, os processadores Dual Core são
processadores que possuem, fisicamente, um núcleo duplo. Assim, eles
podem trabalhar como dois processadores distintos, apesar de dividirem
entre si os demais recursos, como, em alguns casos, a memória cache.
Na prática, isso quer dizer que é possível executar mais de uma thread de
forma realmente paralela. É possível iniciar a execução de duas threads
ao mesmo tempo.

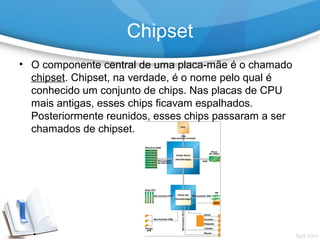

8. • O componente central de uma placa-mãe é o chamado
chipset. Chipset, na verdade, é o nome pelo qual é
conhecido um conjunto de chips. Nas placas de CPU
mais antigas, esses chips ficavam espalhados.
Posteriormente reunidos, esses chips passaram a ser
chamados de chipset.
Chipset

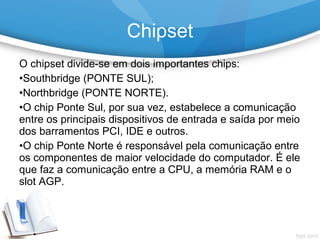

9. O chipset divide-se em dois importantes chips:
•Southbridge (PONTE SUL);
•Northbridge (PONTE NORTE).
•O chip Ponte Sul, por sua vez, estabelece a comunicação
entre os principais dispositivos de entrada e saída por meio
dos barramentos PCI, IDE e outros.
•O chip Ponte Norte é responsável pela comunicação entre
os componentes de maior velocidade do computador. É ele
que faz a comunicação entre a CPU, a memória RAM e o
slot AGP.
Chipset

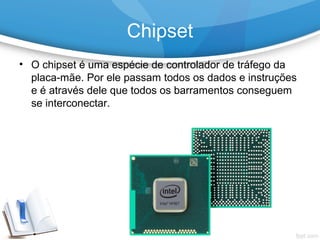

10. • O chipset é uma espécie de controlador de tráfego da
placa-mãe. Por ele passam todos os dados e instruções
e é através dele que todos os barramentos conseguem
se interconectar.
Chipset

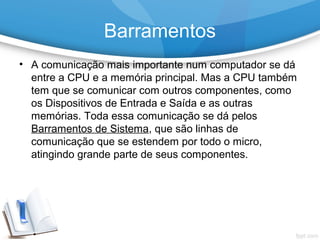

11. • A comunicação mais importante num computador se dá
entre a CPU e a memória principal. Mas a CPU também
tem que se comunicar com outros componentes, como
os Dispositivos de Entrada e Saída e as outras
memórias. Toda essa comunicação se dá pelos
Barramentos de Sistema, que são linhas de
comunicação que se estendem por todo o micro,
atingindo grande parte de seus componentes.
Barramentos

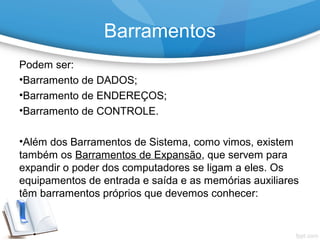

12. Podem ser:
•Barramento de DADOS;
•Barramento de ENDEREÇOS;
•Barramento de CONTROLE.
•Além dos Barramentos de Sistema, como vimos, existem
também os Barramentos de Expansão, que servem para
expandir o poder dos computadores se ligam a eles. Os
equipamentos de entrada e saída e as memórias auxiliares
têm barramentos próprios que devemos conhecer:
Barramentos

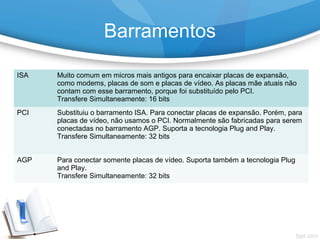

13. ISA Muito comum em micros mais antigos para encaixar placas de expansão,
como modems, placas de som e placas de vídeo. As placas mãe atuais não
contam com esse barramento, porque foi substituído pelo PCI.
Transfere Simultaneamente: 16 bits
PCI Substituiu o barramento ISA. Para conectar placas de expansão. Porém, para
placas de vídeo, não usamos o PCI. Normalmente são fabricadas para serem
conectadas no barramento AGP. Suporta a tecnologia Plug and Play.
Transfere Simultaneamente: 32 bits
AGP Para conectar somente placas de vídeo. Suporta também a tecnologia Plug
and Play.
Transfere Simultaneamente: 32 bits
Barramentos

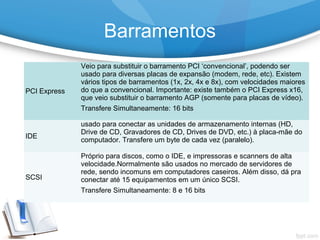

14. PCI Express
Veio para substituir o barramento PCI ‘convencional’, podendo ser
usado para diversas placas de expansão (modem, rede, etc). Existem
vários tipos de barramentos (1x, 2x, 4x e 8x), com velocidades maiores
do que a convencional. Importante: existe também o PCI Express x16,
que veio substituir o barramento AGP (somente para placas de vídeo).
Transfere Simultaneamente: 16 bits
IDE
usado para conectar as unidades de armazenamento internas (HD,
Drive de CD, Gravadores de CD, Drives de DVD, etc.) à placa-mãe do
computador. Transfere um byte de cada vez (paralelo).
SCSI
Próprio para discos, como o IDE, e impressoras e scanners de alta
velocidade.Normalmente são usados no mercado de servidores de
rede, sendo incomuns em computadores caseiros. Além disso, dá pra
conectar até 15 equipamentos em um único SCSI.
Transfere Simultaneamente: 8 e 16 bits
Barramentos

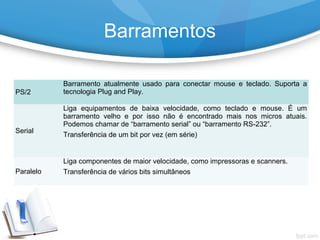

15. PS/2
Barramento atualmente usado para conectar mouse e teclado. Suporta a
tecnologia Plug and Play.
Serial
Liga equipamentos de baixa velocidade, como teclado e mouse. É um
barramento velho e por isso não é encontrado mais nos micros atuais.
Podemos chamar de “barramento serial” ou “barramento RS-232”.
Transferência de um bit por vez (em série)
Paralelo
Liga componentes de maior velocidade, como impressoras e scanners.
Transferência de vários bits simultâneos
Barramentos

16. USB
Conecta qualquer tipo de equipamento, substituindo a serial, PS/2 e
paralela. Esse barramento foi criado para ser o único barramento
externo de um computador. E é Plug-and-Play/Hot Swap(Trocar)
SATA
Também conhecido como Serial ATA, já é encontrado nas placas
mãe atuais, vindo a substituir o barramento IDE. Mesmo sendo a
transmissão dos dados de um bit por vez, ele é mais rápido que a
transmissão em paralelo.
Barramentos

17. Fim da aula 2
