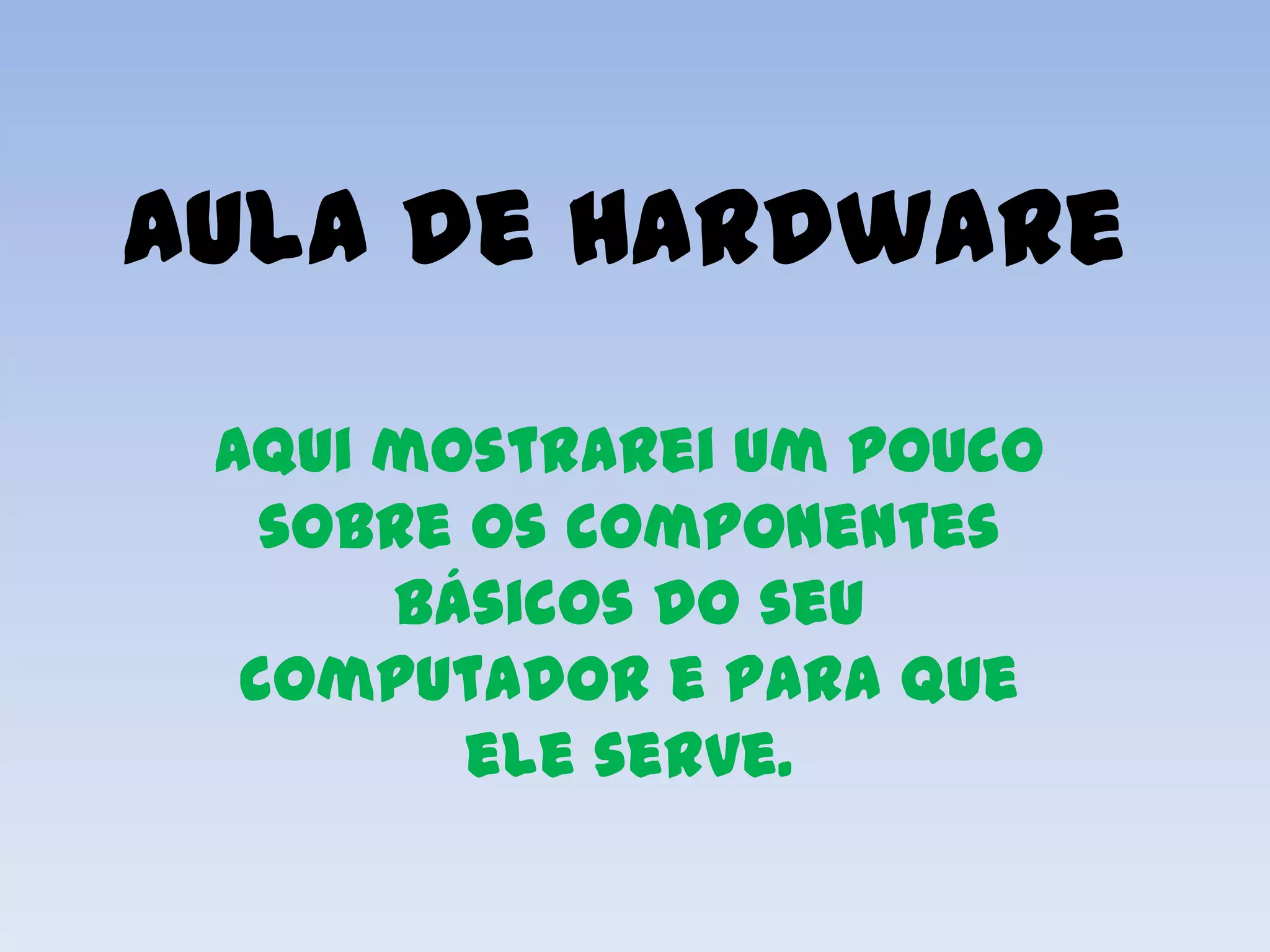

1. Aula de Hardware
Aqui mostrarei um pouco
sobre os componentes
básicos do seu
computador e para que
ele serve.

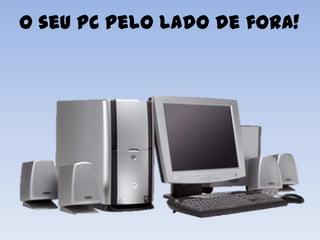

2. O seu PC pelo lado de fora!

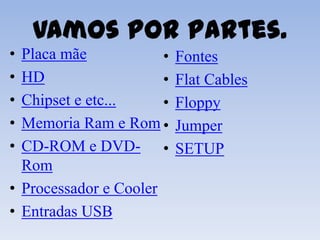

3. Vamos por partes.
• Placa mãe • Fontes
• HD • Flat Cables
• Chipset e etc... • Floppy
• Memoria Ram e Rom • Jumper
• CD-ROM e DVD- • SETUP
Rom
• Processador e Cooler
• Entradas USB

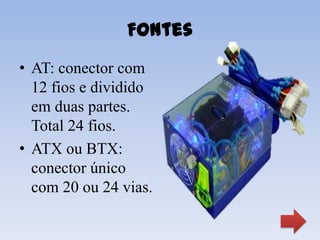

4. Fontes
• AT: conector com
12 fios e dividido
em duas partes.
Total 24 fios.
• ATX ou BTX:
conector único
com 20 ou 24 vias.

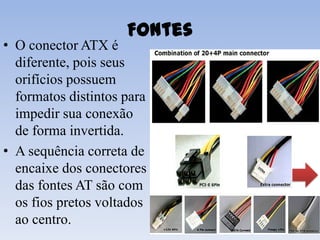

5. Fontes
• O conector ATX é
diferente, pois seus
orifícios possuem
formatos distintos para
impedir sua conexão
de forma invertida.
• A sequência correta de
encaixe dos conectores
das fontes AT são com
os fios pretos voltados
ao centro.

6. Conectores:

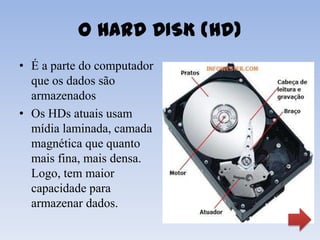

7. O HARD DISK (HD)
• É a parte do computador
que os dados são
armazenados
• Os HDs atuais usam
mídia laminada, camada
magnética que quanto
mais fina, mais densa.
Logo, tem maior
capacidade para
armazenar dados.

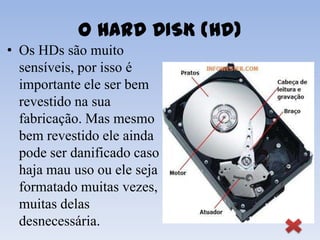

8. O HARD DISK (HD)
• Os HDs são muito
sensíveis, por isso é
importante ele ser bem
revestido na sua
fabricação. Mas mesmo
bem revestido ele ainda
pode ser danificado caso
haja mau uso ou ele seja
formatado muitas vezes,
muitas delas
desnecessária.

9. A Placa-mãe ou Mother
Board
• Placa-mãe, também
denominada mainboard
ou motherboard, é uma
placa de circuito
impresso eletrônico
• Ela é considerada a parte
mais importante do PC
por fazer a interligação
com os periféricos e o
processador.

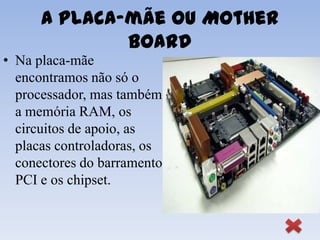

10. A Placa-mãe ou Mother
Board
• Na placa-mãe
encontramos não só o
processador, mas também
a memória RAM, os
circuitos de apoio, as
placas controladoras, os
conectores do barramento
PCI e os chipset.

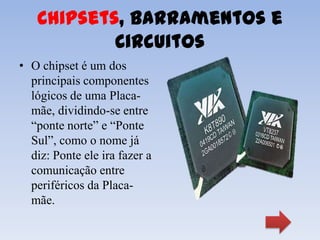

11. Chipsets, Barramentos e
Circuitos
• O chipset é um dos
principais componentes
lógicos de uma Placa-
mãe, dividindo-se entre
“ponte norte” e “Ponte
Sul”, como o nome já
diz: Ponte ele ira fazer a
comunicação entre
periféricos da Placa-
mãe.

12. Chipsets, Barramentos e
Circuitos
• Ponte norte faz a comunicação
do processador com
as memórias, e em alguns
casos com os barramentos de
alta velocidade AGP e PCI
Express.
• Ponte sul, abriga os
controladores de HDs, portas
USB, paralela, PS/2, serial, os
barramentos PCI e ISA

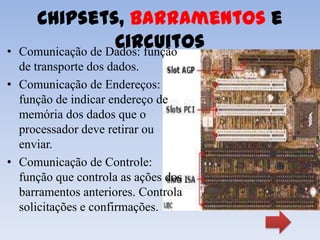

13. Chipsets, Barramentos e
•
Circuitos
Comunicação de Dados: função
de transporte dos dados.
• Comunicação de Endereços:
função de indicar endereço de
memória dos dados que o
processador deve retirar ou
enviar.
• Comunicação de Controle:
função que controla as ações dos
barramentos anteriores. Controla
solicitações e confirmações.

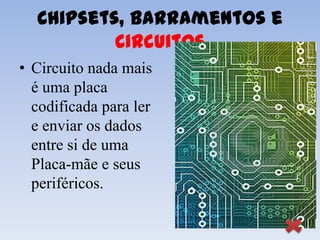

14. Chipsets, Barramentos e
Circuitos
• Circuito nada mais
é uma placa
codificada para ler
e enviar os dados
entre si de uma
Placa-mãe e seus
periféricos.

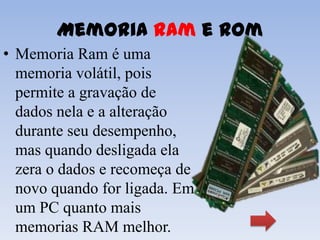

15. Memoria Ram e Rom
• Memoria Ram é uma
memoria volátil, pois
permite a gravação de
dados nela e a alteração
durante seu desempenho,
mas quando desligada ela
zera o dados e recomeça de
novo quando for ligada. Em
um PC quanto mais
memorias RAM melhor.

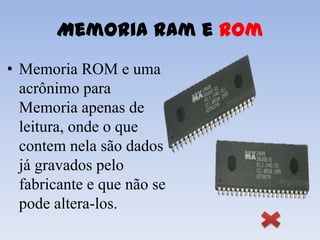

16. Memoria Ram e Rom
• Memoria ROM e uma
acrônimo para
Memoria apenas de
leitura, onde o que
contem nela são dados
já gravados pelo
fabricante e que não se
pode altera-los.

17. Processador e Cooler
• Processador é um
circuito integrado
que serve para ler
e calcular todos os
dados do PC, logo
podemos chama-lo
de cérebro do PC.

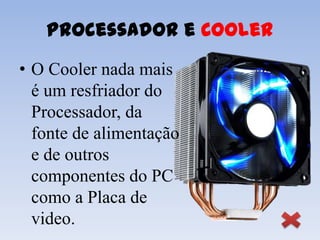

18. Processador e Cooler
• O Cooler nada mais
é um resfriador do
Processador, da
fonte de alimentação
e de outros
componentes do PC
como a Placa de
video.

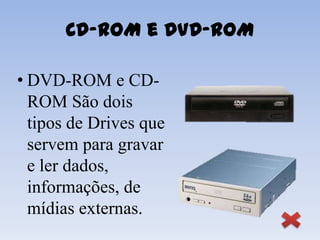

19. CD-ROM e DVD-ROM
• DVD-ROM e CD-
ROM São dois
tipos de Drives que
servem para gravar
e ler dados,
informações, de
mídias externas.

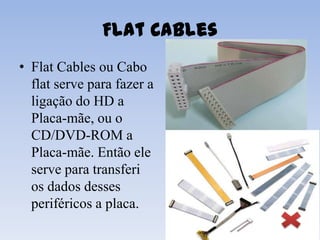

20. Flat Cables
• Flat Cables ou Cabo
flat serve para fazer a
ligação do HD a
Placa-mãe, ou o
CD/DVD-ROM a
Placa-mãe. Então ele
serve para transferi
os dados desses
periféricos a placa.

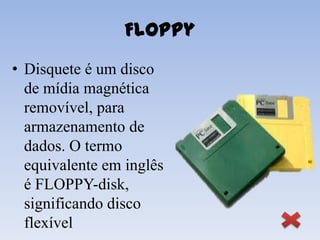

21. Floppy
• Disquete é um disco
de mídia magnética
removível, para
armazenamento de
dados. O termo
equivalente em inglês
é FLOPPY-disk,
significando disco
flexível

22. Jumper
• Um jumper é uma peça
plástica que contém um
pequeno filamento de metal
responsável pela condução
de eletricidade. De acordo
com a disposição destas
peças nos chamados pinos,
o fluxo de eletricidade é
desviado, ativando
configurações distintas.

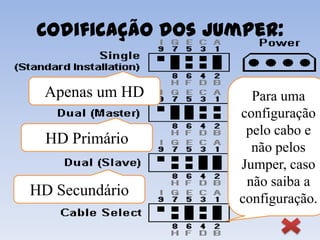

23. Codificação dos Jumper:
Apenas um HD Para uma
configuração
pelo cabo e
HD Primário
não pelos
Jumper, caso
não saiba a
HD Secundário configuração.

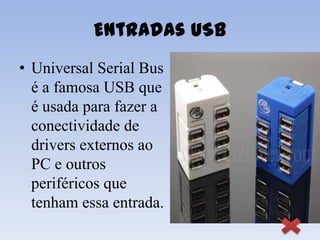

24. Entradas USB
• Universal Serial Bus
é a famosa USB que
é usada para fazer a
conectividade de
drivers externos ao
PC e outros
periféricos que
tenham essa entrada.

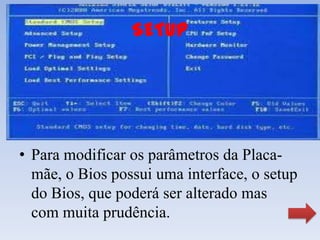

25. SETUP
• Para modificar os parâmetros da Placa-
mãe, o Bios possui uma interface, o setup
do Bios, que poderá ser alterado mas
com muita prudência.

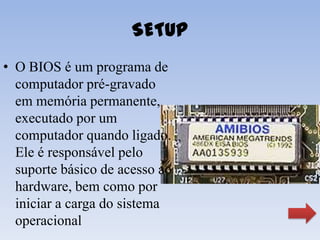

26. SETUP
• O BIOS é um programa de
computador pré-gravado
em memória permanente,
executado por um
computador quando ligado.
Ele é responsável pelo
suporte básico de acesso ao
hardware, bem como por
iniciar a carga do sistema
operacional

27. SETUP
Reinicie seu computador. Durante a contagem
da memória, aparece no ecrã a palavra Setup
seguida do nome de uma tecla do teclado .
Geralmente:
• Tecla "Supr" ou,
• Tecla "Del" ou,
• Tecla "F2" ou,
• "Ctrl+Alt+Echap" ou,
• Tecla"F1" ou,
• Tecla"F10“ ou outras. Isso dependera do PC.

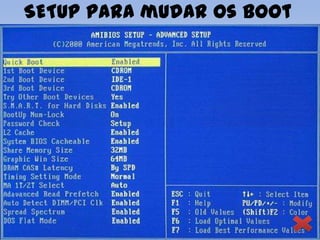

28. SETUP para mudar os Boot

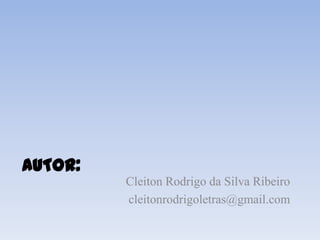

29. AUTOR:
Cleiton Rodrigo da Silva Ribeiro
