1. Programação Eletrónica+
Espaço
2015/2016
Entradas analógicas

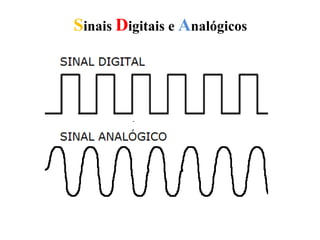

2. Sinais Digitais e Analógicos

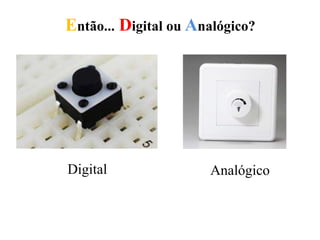

3. Então... Digital ou Analógico?
Digital Analógico

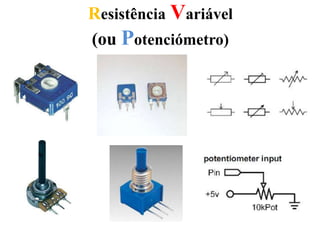

4. Resistência Variável
(ou Potenciómetro)

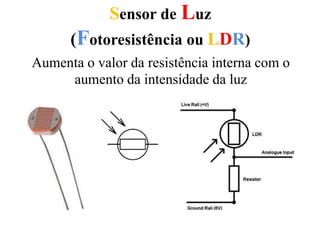

5. Sensor de Luz
(Fotoresistência ou LDR)
Aumenta o valor da resistência interna com o
aumento da intensidade da luz

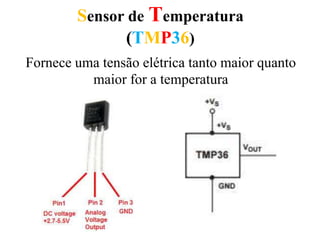

6. Sensor de Temperatura
(TMP36)
Fornece uma tensão elétrica tanto maior quanto
maior for a temperatura

7. Sensor de Ultrassons
(SR04)
Devolve um sinal elétrico (digital) cuja duração é
proporcional à distância do obstáculo

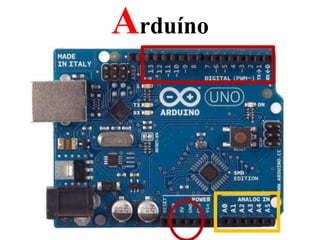

8. Arduíno

9. S4A – Arduíno e Scratch
Entradasanalógicas
Entradas
digitais
Saídas digitais Saídas analógicas Controlo de motores

10. Componentes a Usar nesta Sessão
Breadboard LED Resistência
Resistência variável Fotoresistência

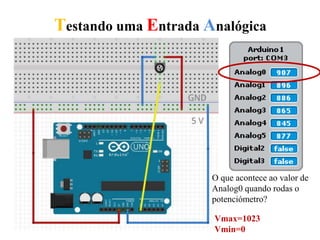

11. Testando uma Entrada Analógica
O que acontece ao valor de
Analog0 quando rodas o
potenciómetro?
Vmax=1023
Vmin=0

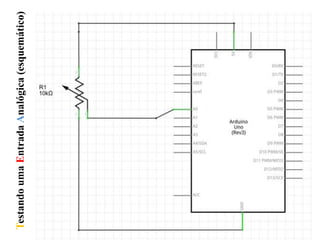

12. TestandoumaEntradaAnalógica(esquemático)

13. Testando uma Entrada Analógica (esquemático)

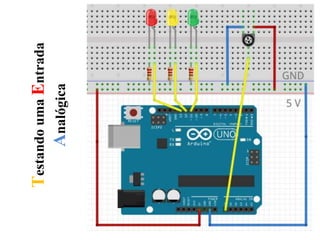

14. TestandoumaEntrada
Analógica

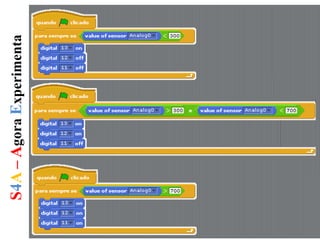

15. S4A–AgoraExperimenta

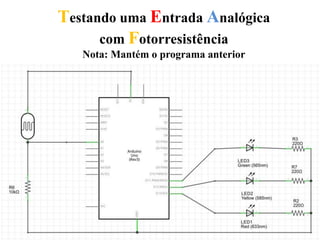

16. Testando uma Entrada Analógica
com Fotorresistência
Nota: Mantém o programa anterior

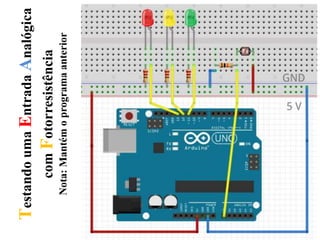

17. TestandoumaEntradaAnalógica
comFotorresistência
Nota:Mantémoprogramaanterior

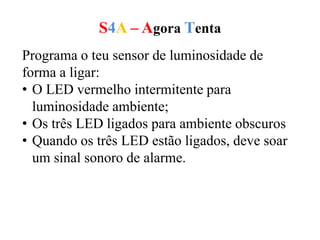

18. S4A – Agora Tenta
Programa o teu sensor de luminosidade de
forma a ligar:
• O LED vermelho intermitente para
luminosidade ambiente;
• Os três LED ligados para ambiente obscuros
• Quando os três LED estão ligados, deve soar
um sinal sonoro de alarme.

19. Uma Solução Possível...
