1. Programação Eletrónica+
Espaço
Circuitos com Relé
(Arduino e S4A)

2. O Funcionamento de um Relé
O relé eletromecânico

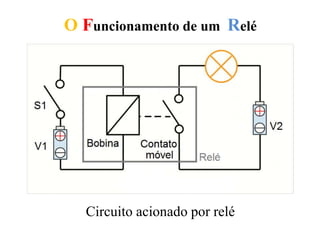

3. O Funcionamento de um Relé
Circuito acionado por relé

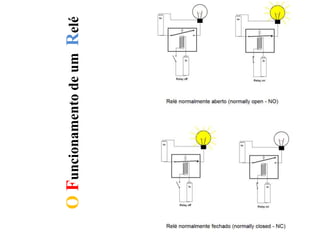

4. OFuncionamentodeumRelé

5. O Módulo Keyes_SRly

6. S4A – Agora Tenta
Controlar uma lâmpada (230V AC) através do arduino:
• Quando a luz ambiente diminuir (fotorresistência
ligada a uma entrada analógica - A0), a lâmpada
deve acender; quando a luz ambiente aumentar, a
lâmpada deve desligar;
• Ligado a uma saída digital (D13), um LED deve
indicar que o relé está atuado.

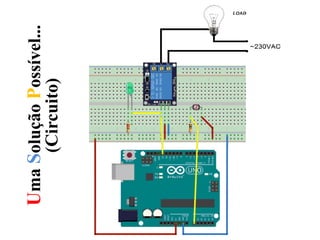

7. UmaSoluçãoPossível...
(Circuito)

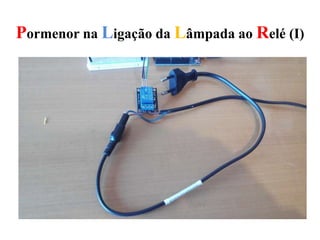

8. Pormenor na Ligação da Lâmpada ao Relé (I)

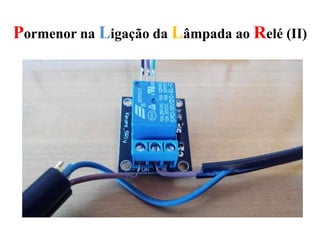

9. Pormenor na Ligação da Lâmpada ao Relé (II)

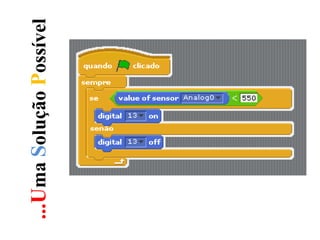

10. ...UmaSoluçãoPossível
