Prof. Angelo Arcanjo
Introdução a
Eletrônica
https://sites.google.com/view/
angelo-arcanjo
Eletrônica
É a ciência que estuda a forma de controlar
a energia elétrica por meios elétricos nos
quais os elétrons têm papel fundamental.
Divide-se em analógica e em digital porque
suas coordenadas de trabalho optam por
obedecer estas duas formas de
apresentação dos sinais elétricos a serem
tratados.
2

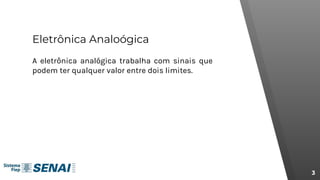

Eletrônica Analoógica
A eletrônica analógica trabalha com sinais que
podem ter qualquer valor entre dois limites.
3

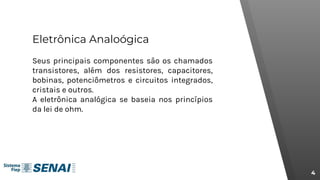

Eletrônica Analoógica
Seus principais componentes são os chamados
transistores, além dos resistores, capacitores,
bobinas, potenciômetros e circuitos integrados,
cristais e outros.
A eletrônica analógica se baseia nos princípios
da lei de ohm.
4

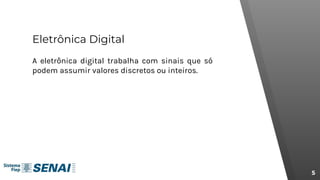

Eletrônica Digital
A eletrônica digital trabalha com sinais que só
podem assumir valores discretos ou inteiros.
5

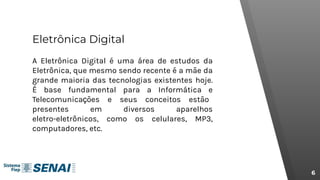

Eletrônica Digital
A Eletrônica Digital é uma área de estudos da
Eletrônica, que mesmo sendo recente é a mãe da
grande maioria das tecnologias existentes hoje.
É base fundamental para a Informática e
Telecomunicações e seus conceitos estão
presentes em diversos aparelhos
eletro-eletrônicos, como os celulares, MP3,
computadores, etc.
6

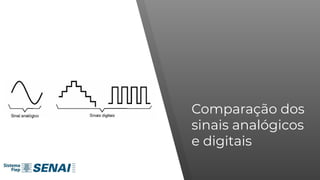

Comparação dos
sinais analógicos
e digitais

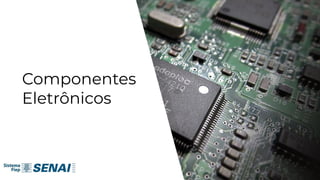

Componentes
Eletrônicos

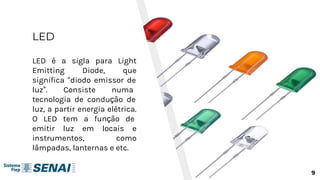

LED
LED é a sigla para Light
Emitting Diode, que
significa “diodo emissor de
luz”. Consiste numa
tecnologia de condução de
luz, a partir energia elétrica.
O LED tem a função de
emitir luz em locais e
instrumentos, como
lâmpadas, lanternas e etc.
9

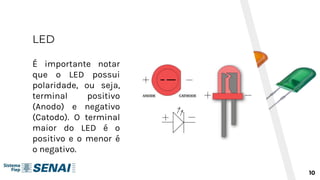

LED
10
É importante notar
que o LED possui
polaridade, ou seja,
terminal positivo
(Anodo) e negativo
(Catodo). O terminal
maior do LED é o
positivo e o menor é
o negativo.

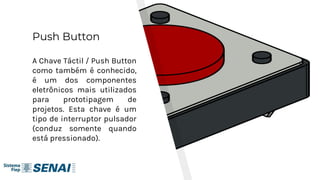

Push Button
A Chave Táctil / Push Button
como também é conhecido,
é um dos componentes
eletrônicos mais utilizados
para prototipagem de
projetos. Esta chave é um
tipo de interruptor pulsador
(conduz somente quando
está pressionado).
11

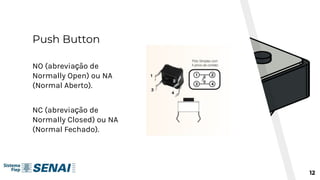

Push Button
12
NO (abreviação de
Normally Open) ou NA
(Normal Aberto).
NC (abreviação de
Normally Closed) ou NA
(Normal Fechado).

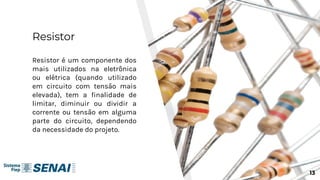

Resistor
Resistor é um componente dos
mais utilizados na eletrônica
ou elétrica (quando utilizado
em circuito com tensão mais
elevada), tem a finalidade de
limitar, diminuir ou dividir a
corrente ou tensão em alguma
parte do circuito, dependendo
da necessidade do projeto.
13
Resistor
14

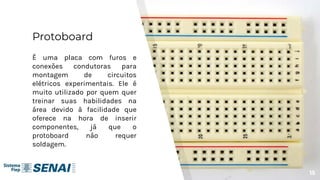

Protoboard
É uma placa com furos e
conexões condutoras para
montagem de circuitos
elétricos experimentais. Ele é
muito utilizado por quem quer
treinar suas habilidades na
área devido à facilidade que
oferece na hora de inserir
componentes, já que o
protoboard não requer
soldagem.
15

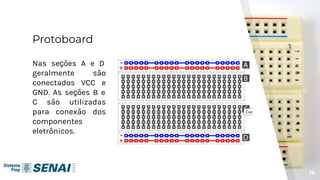

Protoboard
16
Nas seções A e D
geralmente são
conectados VCC e
GND. As seções B e
C são utilizadas
para conexão dos
componentes
eletrônicos.

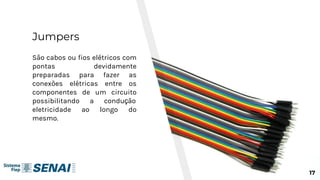

Jumpers
São cabos ou fios elétricos com
pontas devidamente
preparadas para fazer as
conexões elétricas entre os
componentes de um circuito
possibilitando a condução
eletricidade ao longo do
mesmo.
17
Arduino
O Arduino UNO é uma placa
microcontroladora de código
aberto baseada no
microcontrolador Microchip
ATmega328P e desenvolvida
pela Arduino.cc. A placa é
equipada com conjuntos de
pinos de entrada/saída digitais
e analógicos que podem ser
conectados a várias placas de
expansão e outros circuitos.
18
Arduino
19
Projeto 1: LED piscante
20
Materiais, selecionar no Tinkercad:
▸ Protoboard
▸ Led
▸ Resistor, 100 Ω
Projeto 1: LED piscante
21
Abrir a guia Código no Tinkercad, e digitar o
código a seguir...
22

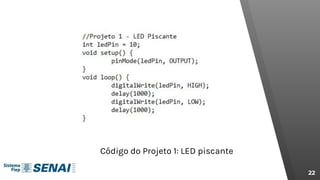

Código do Projeto 1: LED piscante

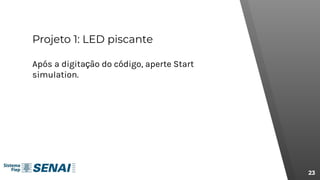

Projeto 1: LED piscante
23
Após a digitação do código, aperte Start
simulation.

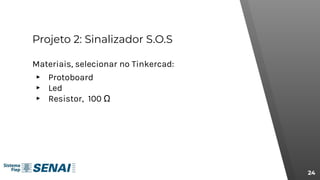

Projeto 2: Sinalizador S.O.S
24
Materiais, selecionar no Tinkercad:
▸ Protoboard
▸ Led
▸ Resistor, 100 Ω

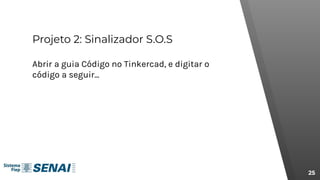

Projeto 2: Sinalizador S.O.S
25
Abrir a guia Código no Tinkercad, e digitar o
código a seguir...
26

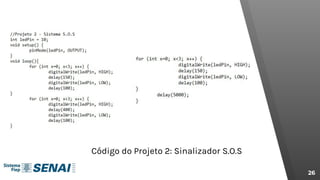

Código do Projeto 2: Sinalizador S.O.S
Projeto 2: Sinalizador S.O.S
27
Após a digitação do código, aperte Start
simulation.
Projeto 3: Semáforo
28
Materiais, selecionar no Tinkercad:
▸ Protoboard
▸ 2 Led Vm, 2 Led Vd e 1 Led Am
▸ 5 Resistor 100 Ω
Projeto 3: Semáforo
29
Abrir a guia Código no Tinkercad, e digitar o
código a seguir...
30
Código do Projeto 3: Semáforo

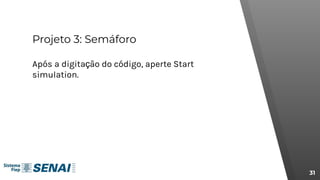

Projeto 3: Semáforo
31
Após a digitação do código, aperte Start
simulation.
ALGUMA
DÚVIDA?
https://sites.google.com/view/
angelo-arcanjo
