1) O documento descreve como programar um motor de passo usando o Snap4Arduino, incluindo implementar diferentes modos de passo e controlar a direção de rotação. 2) Inclui exercícios para fazer o motor rodar 360 graus usando diferentes modos de passo e medir o tempo para completar a rotação. 3) No final, propõe um projeto para simular o controle automático de um estore usando um motor de passo, interruptores e um LED.

1. Programação Eletrónica+
Espaço
Programando com Motores de
Passo (Snap4Arduino)

2. O Motor de Passo

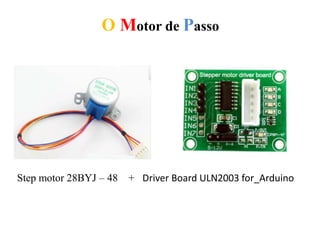

Step motor 28BYJ – 48 + Driver Board ULN2003 for_Arduino

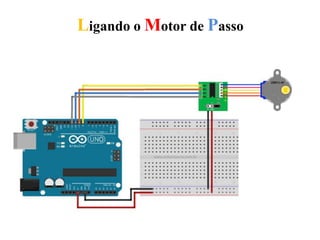

3. Ligando o Motor de Passo

4. Snap4Arduino – Agora
Experimenta
Passo completo 1: modo wave
(é ativada apenas uma fase a
cada passo. Menor torque,
menor consumo de energia)

5. Snap4Arduino – Agora
Experimenta

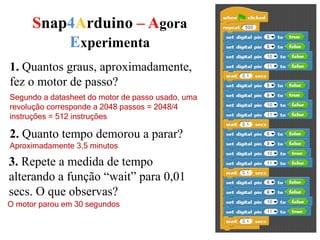

1. Quantos graus, aproximadamente,
fez o motor de passo?
Segundo a datasheet do motor de passo usado, uma
revolução corresponde a 2048 passos = 2048/4
instruções = 512 instruções
2. Quanto tempo demorou a parar?
Aproximadamente 3,5 minutos
3. Repete a medida de tempo
alterando a função “wait” para 0,01
secs. O que observas?
O motor parou em 30 segundos

6. Snap4Arduino – Agora
Experimenta
4. Altera agora a ordem pela qual os
pinos são ativados. O que observas?
O motor inverte a marcha

7. Snap4Arduino – Agora Tenta

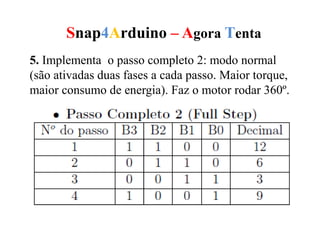

5. Implementa o passo completo 2: modo normal
(são ativadas duas fases a cada passo. Maior torque,
maior consumo de energia). Faz o motor rodar 360º.

8. Snap4Arduino – Agora
Experimenta
6. Inverte o sentido da rotação do
motor neste tipo de passo (completo,
normal).

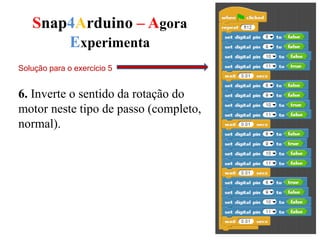

Solução para o exercício 5

9. Snap4Arduino – Agora
Experimenta

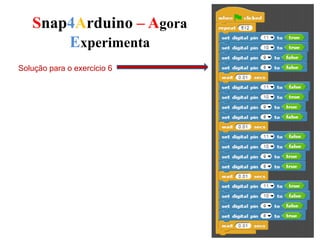

Solução para o exercício 6

10. Snap4Arduino – Agora Tenta

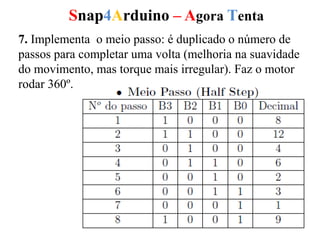

7. Implementa o meio passo: é duplicado o número de
passos para completar uma volta (melhoria na suavidade
do movimento, mas torque mais irregular). Faz o motor
rodar 360º.

11. Snap4Arduino – Agora
Experimenta

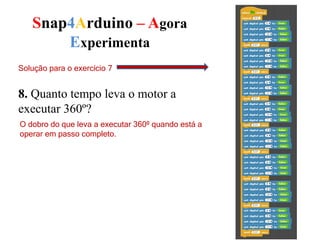

Solução para o exercício 7
8. Quanto tempo leva o motor a
executar 360º?
O dobro do que leva a executar 360º quando está a
operar em passo completo.

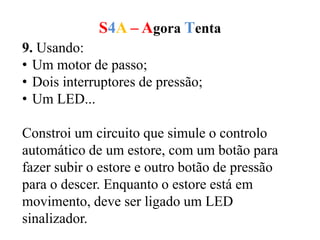

12. S4A – Agora Tenta
9. Usando:
• Um motor de passo;
• Dois interruptores de pressão;
• Um LED...
Constroi um circuito que simule o controlo
automático de um estore, com um botão para
fazer subir o estore e outro botão de pressão
para o descer. Enquanto o estore está em
movimento, deve ser ligado um LED
sinalizador.

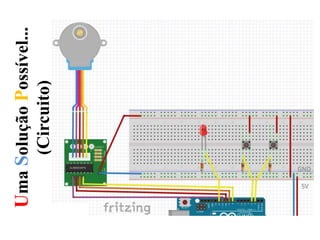

13. UmaSoluçãoPossível...
(Circuito)

14. UmaSoluçãoPossível...(cont.)

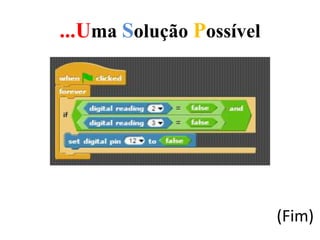

15. ...Uma Solução Possível
(Fim)
