Workshop arduino EAD
(1) A apresentação introduz o Arduino, uma plataforma de prototipagem eletrônica open-source. (2) O documento discute os componentes fundamentais do hardware e software do Arduino, incluindo microcontroladores, tensão, corrente, resistência, portas digitais e analógicas. (3) Uma variedade de projetos práticos são apresentados, como robôs, arte, automação residencial, entre outros, demonstrando as amplas aplicações possíveis com o Arduino.
Mais conteúdo relacionado
Workshop arduino EAD
- 1. INTRODUÇÃO AO ARDUINO Desiree dos Santos @desisant
- 2. APRESENTAÇÃO •Administradora do Grupode Arduino no Rio de Janeiro www.ArduInRio.cc •Enamorada por desenvolvimento de software e ARDUINO , coordena cursos e eventos de arduino no CEFET/RJ •Superior de Sistemas para Internet - CEFET-RJ • Projeto CLARO Aprenda Brincando com Arduino e Processing

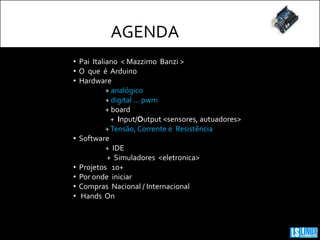

- 3. AGENDA • Pai Italiano< Mazzimo Banzi > • O que é Arduino • Hardware + analógico + digital ... pwm + board + Input/Output <sensores, autuadores> + Tensão, Corrente e Resistência • Software + IDE + Simuladores <eletronica> • Projetos 10+ • Por onde iniciar • Compras Nacional / Internacional • Hands On
- 4. DNA Italiano Baixo Custo, Acessível, Flexível para todos ...
- 5. Arduino DB9 2005
- 6. Arduino USB + x
- 7. O que éarduino ? Plataforma de prototipagem eletrônica para controle de sistemas interativos .

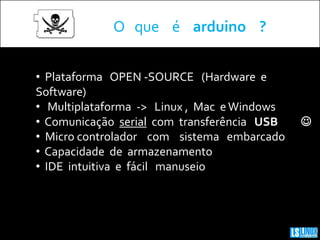

- 8. O que éarduino ? • Plataforma OPEN -SOURCE (Hardware e Software) • Multiplataforma -> Linux , Mac e Windows • Comunicação serial com transferência USB • Micro controlador com sistema embarcado • Capacidade de armazenamento • IDE intuitiva e fácil manuseio

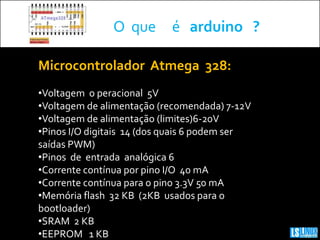

- 9. O que é arduino ? Microcontrolador Atmega 328: •Voltagem o peracional 5V •Voltagem de alimentação (recomendada) 7-12V •Voltagem de alimentação (limites)6-20V •Pinos I/O digitais 14 (dos quais 6 podem ser saídas PWM) •Pinos de entrada analógica 6 •Corrente contínua por pino I/O 40 mA •Corrente contínua para o pino 3.3V 50 mA •Memória flash 32 KB (2KB usados para o bootloader) •SRAM 2 KB •EEPROM 1 KB

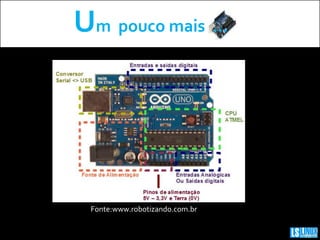

- 10. Um pouco mais... Fonte:www.robotizando.com.br
- 11. Um pouco mais... Vários modelos : •Leonardo •DuemilaNove •Mega •Lilypad •Nano •Uno •Pro •Arduino BT •Freeduino •Severino •Program-ME , .....

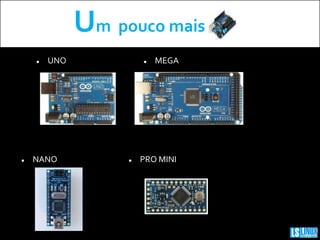

- 12. Um pouco mais... UNO MEGA LILYPAD NANO PRO MINI
- 13.
- 14.

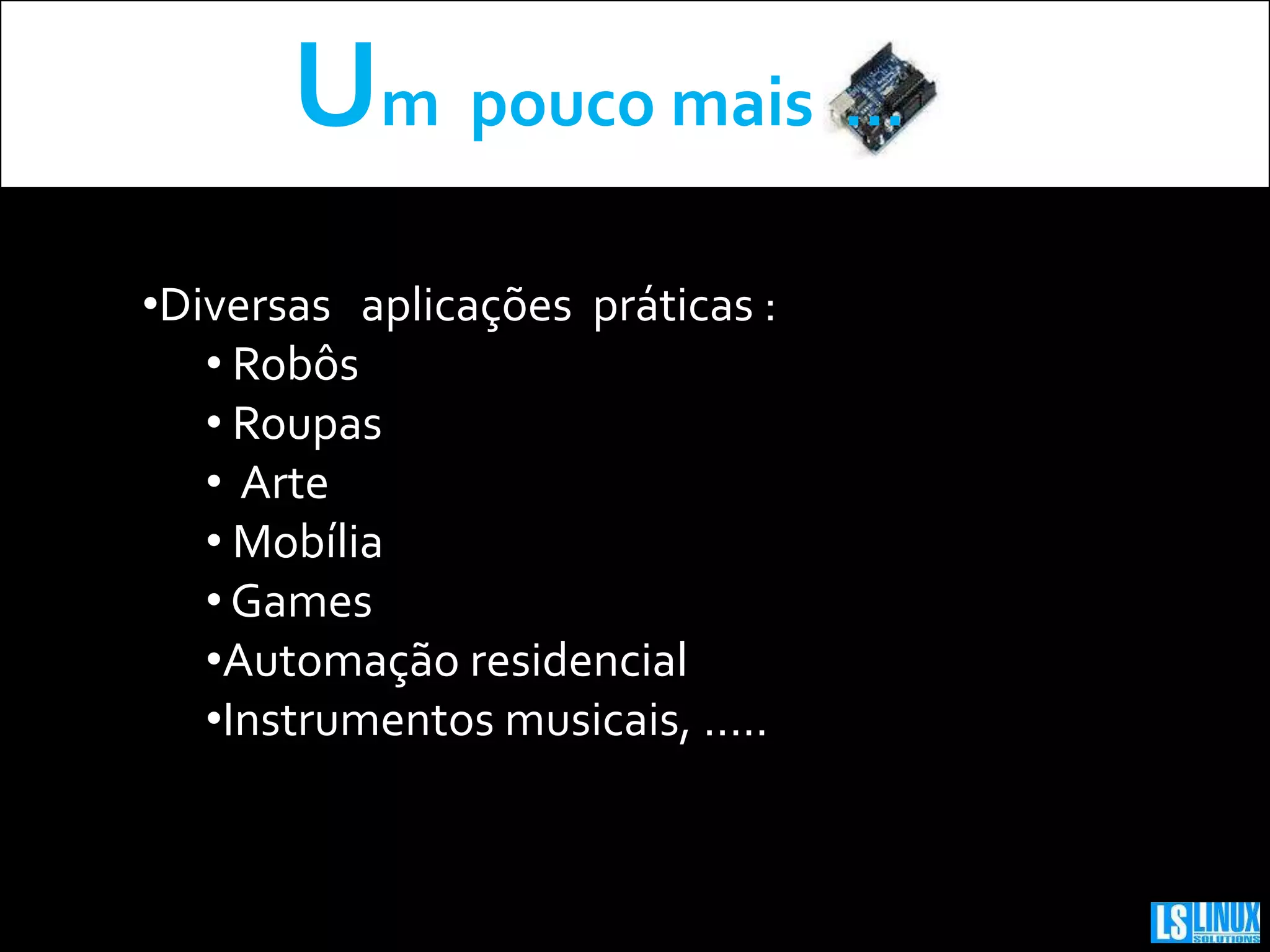

- 15. Um pouco mais... •Diversas aplicações práticas : • Robôs • Roupas • Arte • Mobília • Games •Automação residencial •Instrumentos musicais, .....
- 16.
- 17.

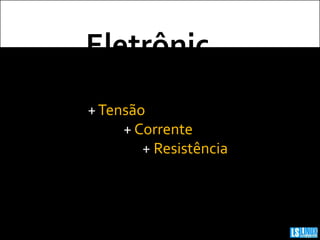

- 18. Eletrônic a + Tensão + Corrente + Resistência

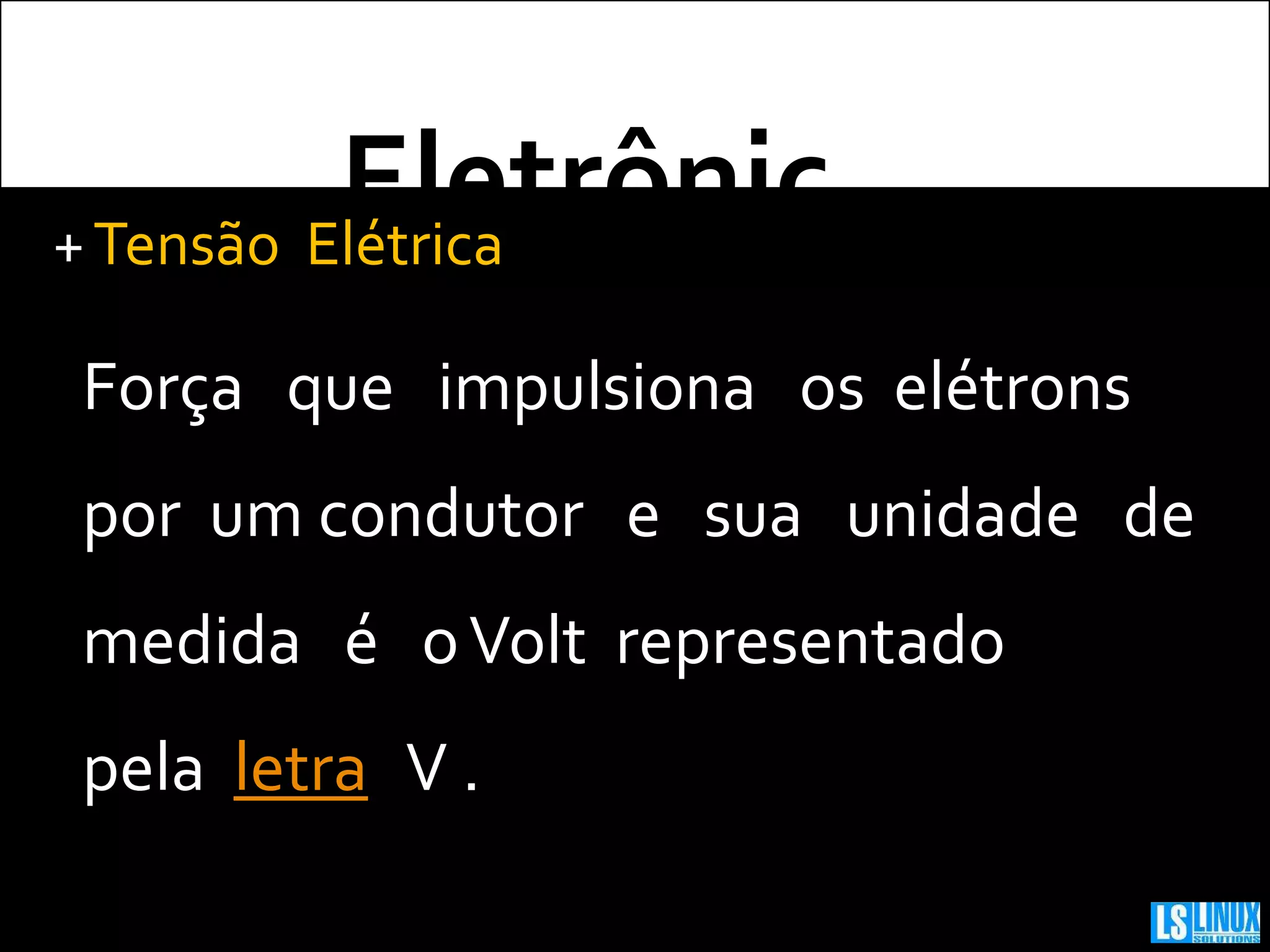

- 19. Eletrônic + Tensão Elétrica Força que a impulsiona os elétrons por um condutor e sua unidade de medida é o Volt representado pela letra V .

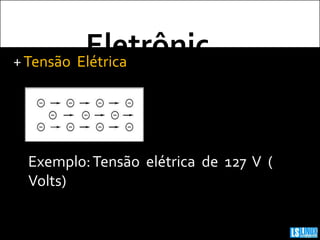

- 20. Eletrônic + Tensão Elétrica a Exemplo: Tensão elétrica de 127 V ( Volts)

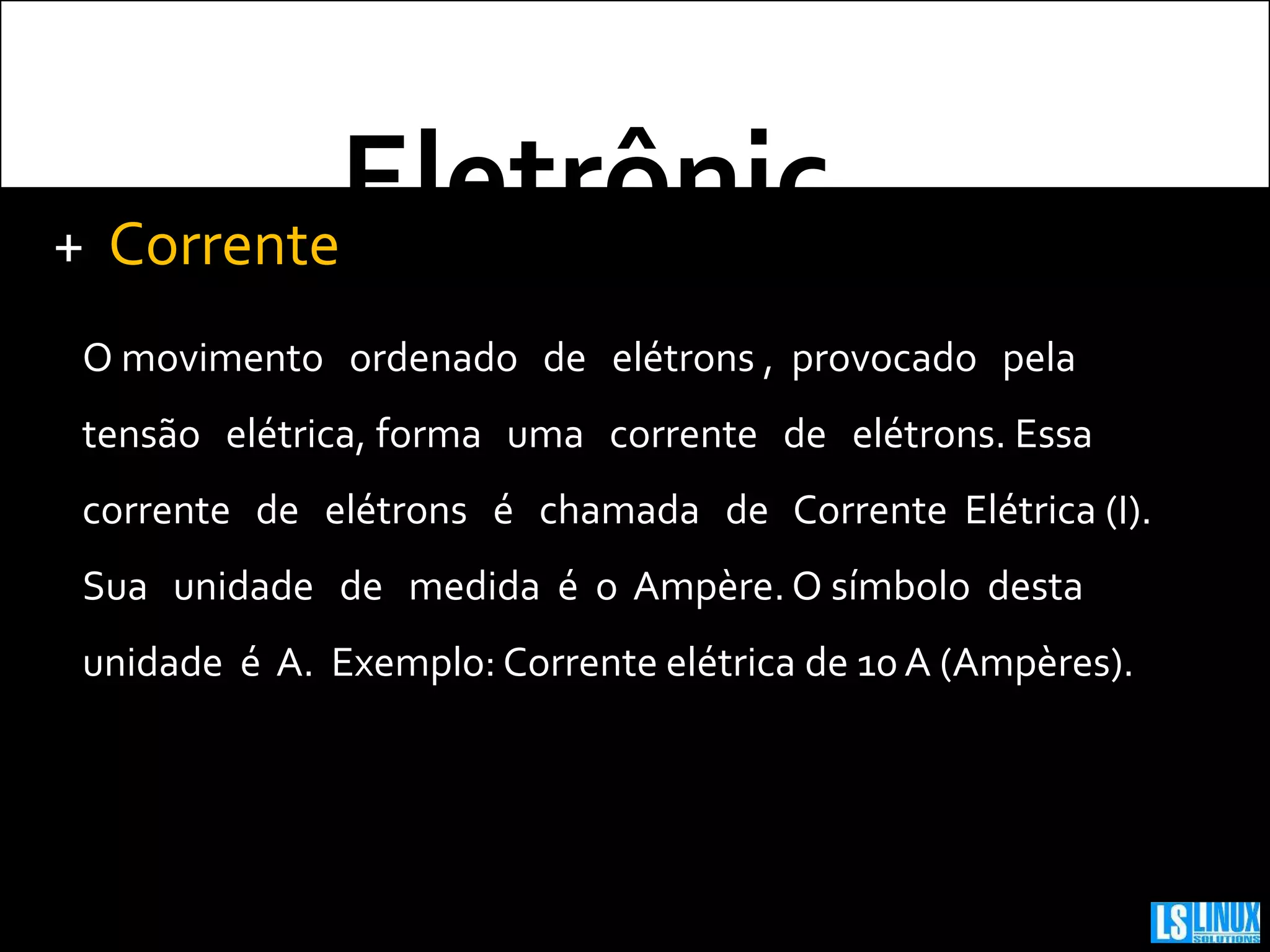

- 21. + Corrente Eletrônic a O movimento ordenado de elétrons , provocado pela tensão elétrica, forma uma corrente de elétrons. Essa corrente de elétrons é chamada de Corrente Elétrica (I). Sua unidade de medida é o Ampère. O símbolo desta unidade é A. Exemplo: Corrente elétrica de 10 A (Ampères).

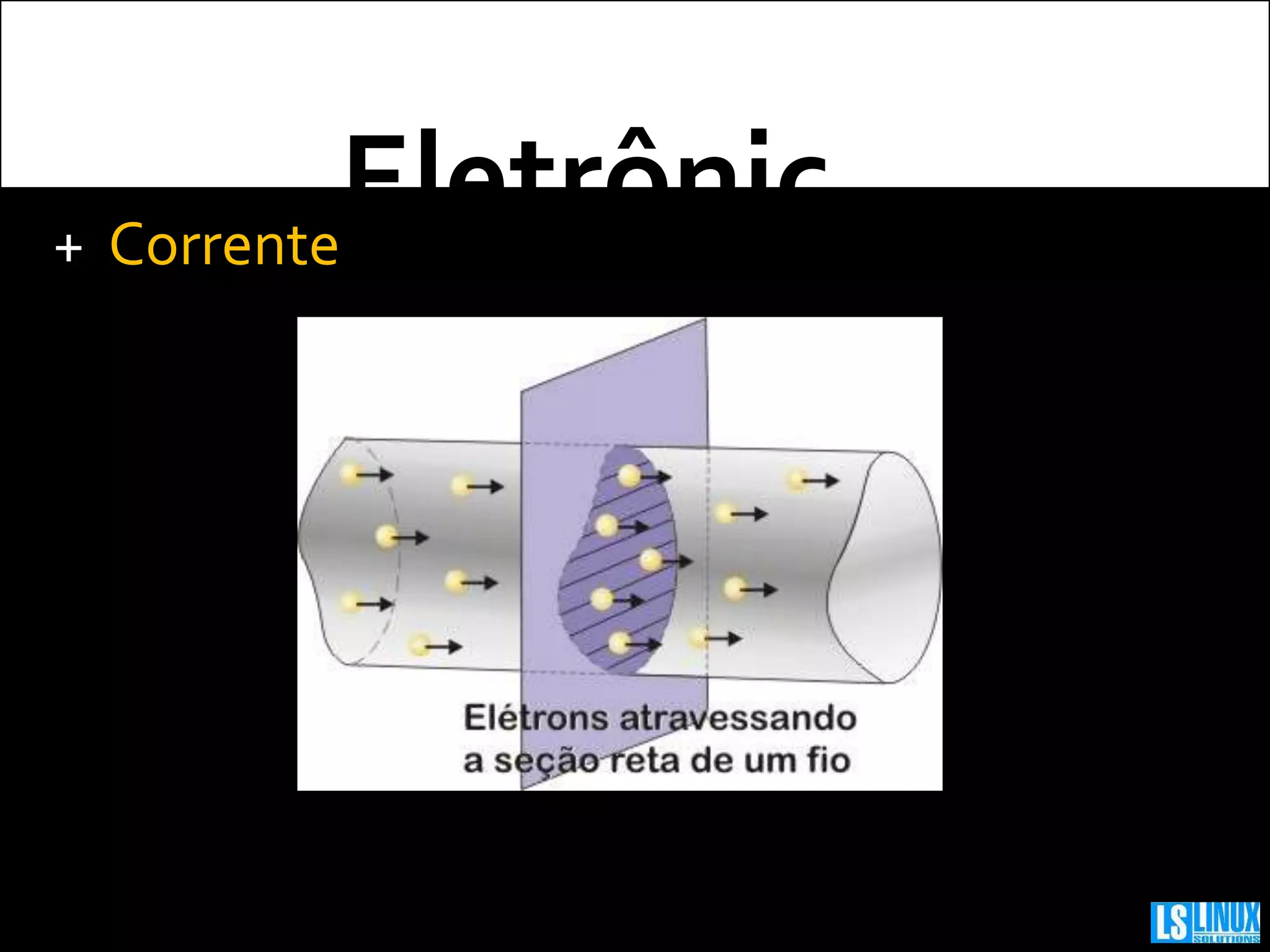

- 22. + Corrente Eletrônic a

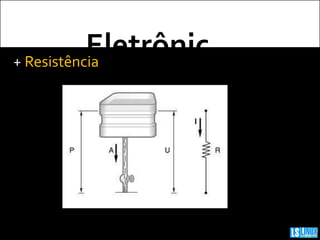

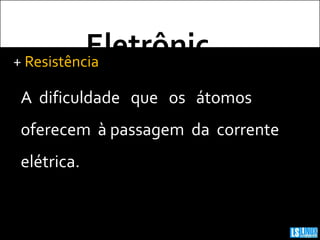

- 23. Eletrônic + Resistência a que os átomos A dificuldade oferecem à passagem da corrente elétrica.
- 24.
- 25.

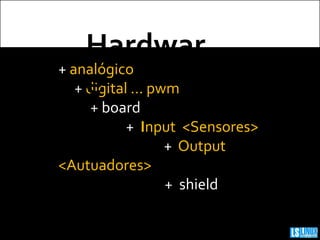

- 26. Hardwar + analógico +e digital ... pwm + board + Input <Sensores> + Output <Autuadores> + shield

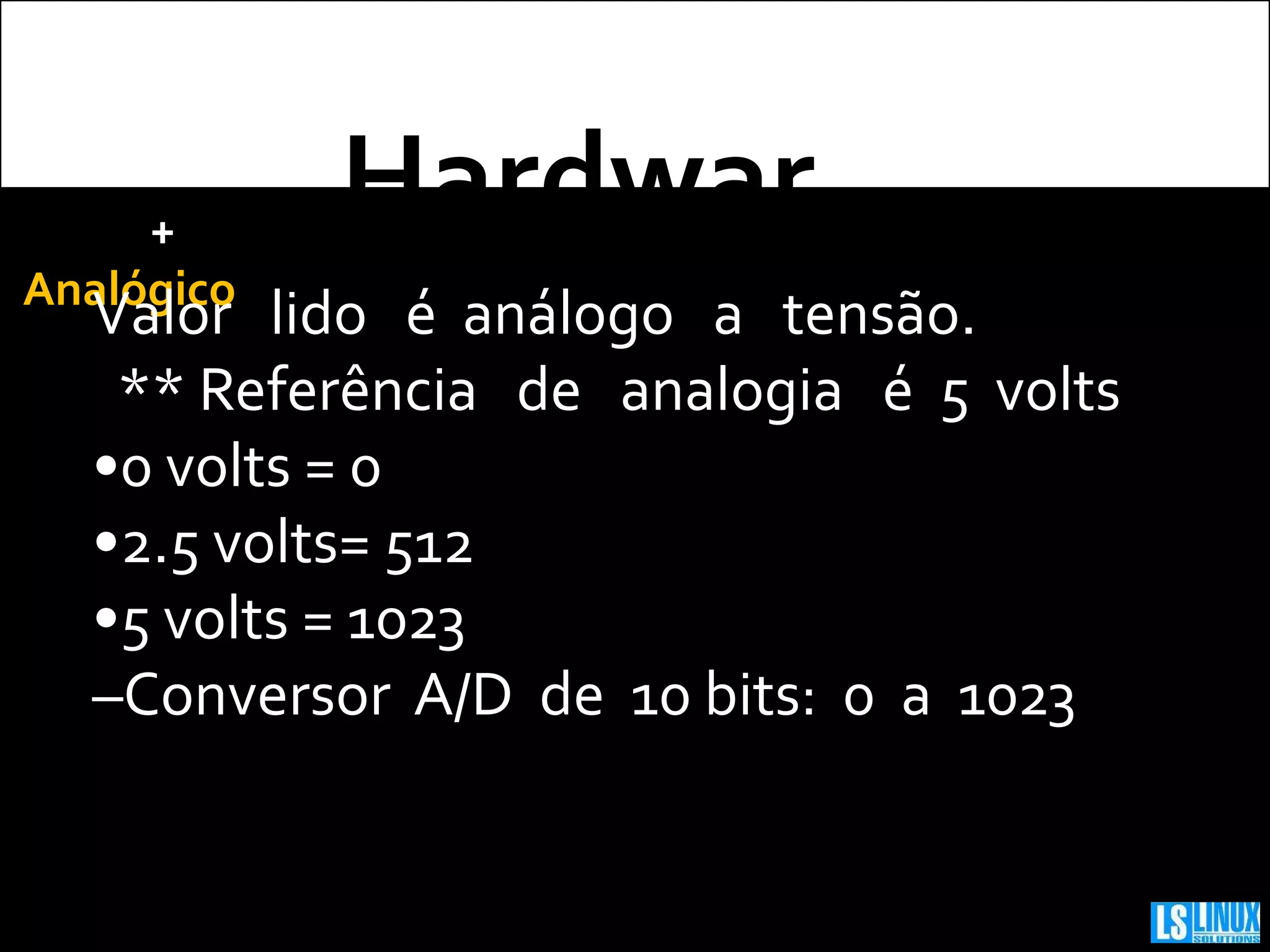

- 27. + Hardwar Analógico e de analogia é 5 volts Valor lido é análogo a tensão. ** Referência •0 volts = 0 •2.5 volts= 512 •5 volts = 1023 –Conversor A/D de 10 bits: 0 a 1023
- 28. + Hardwar Analógico e Portas analógicas expressam valores de 0 a 1023 mas não são utilizadas para transferência de informações precisas.

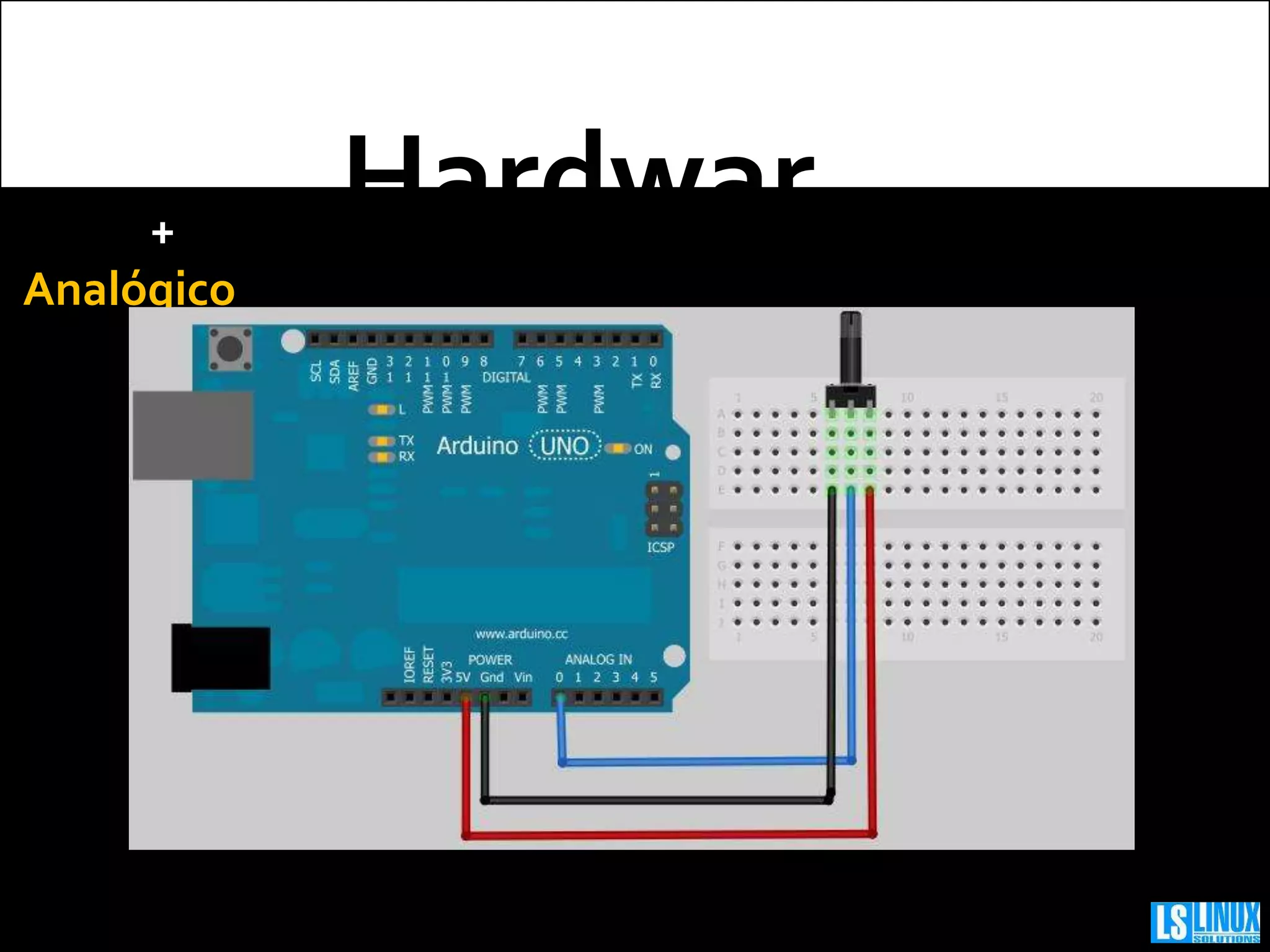

- 29. + Hardwar Analógico e

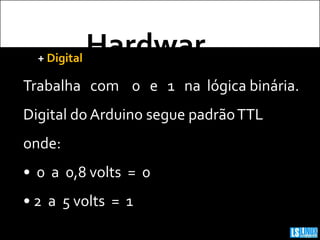

- 30. Hardwar +Digital Trabalha e com 0 e 1 na lógica binária. Digital do Arduino segue padrão TTL onde: • 0 a 0,8 volts = 0 • 2 a 5 volts = 1

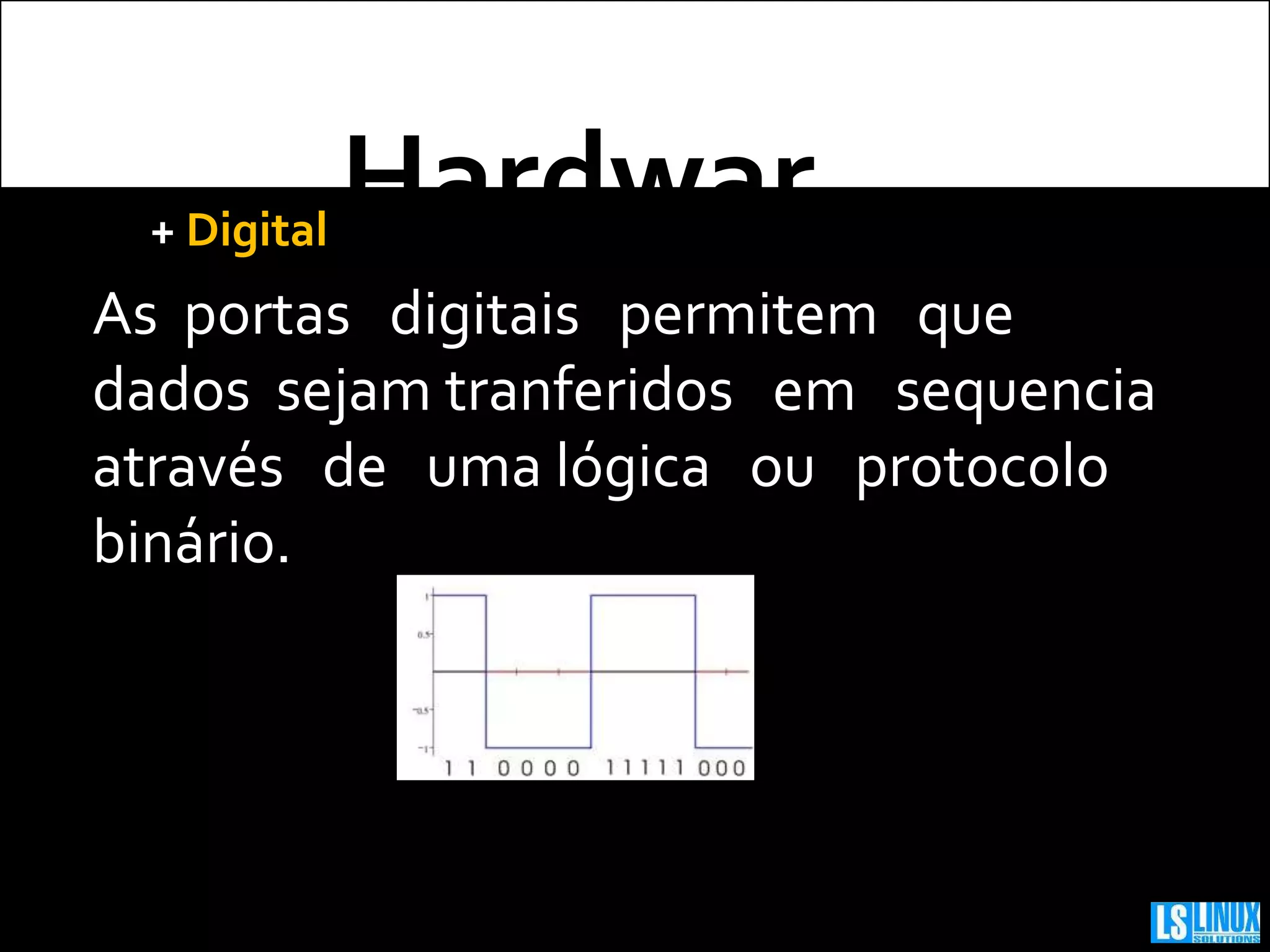

- 31. Hardwar + Digital e tranferidos em sequencia As portas digitais permitem que dados sejam através de uma lógica ou protocolo binário.

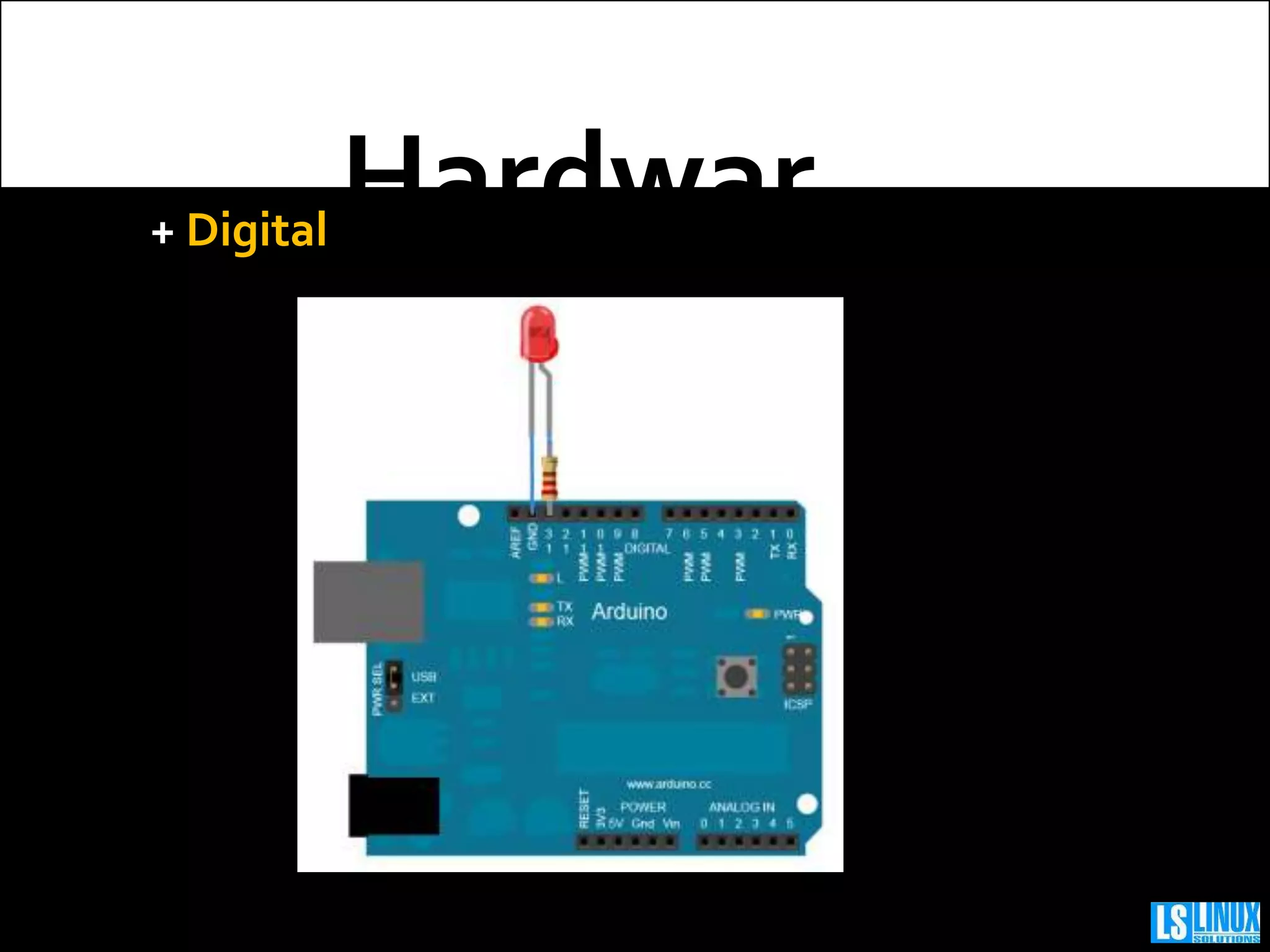

- 32. + Digital Hardwar e

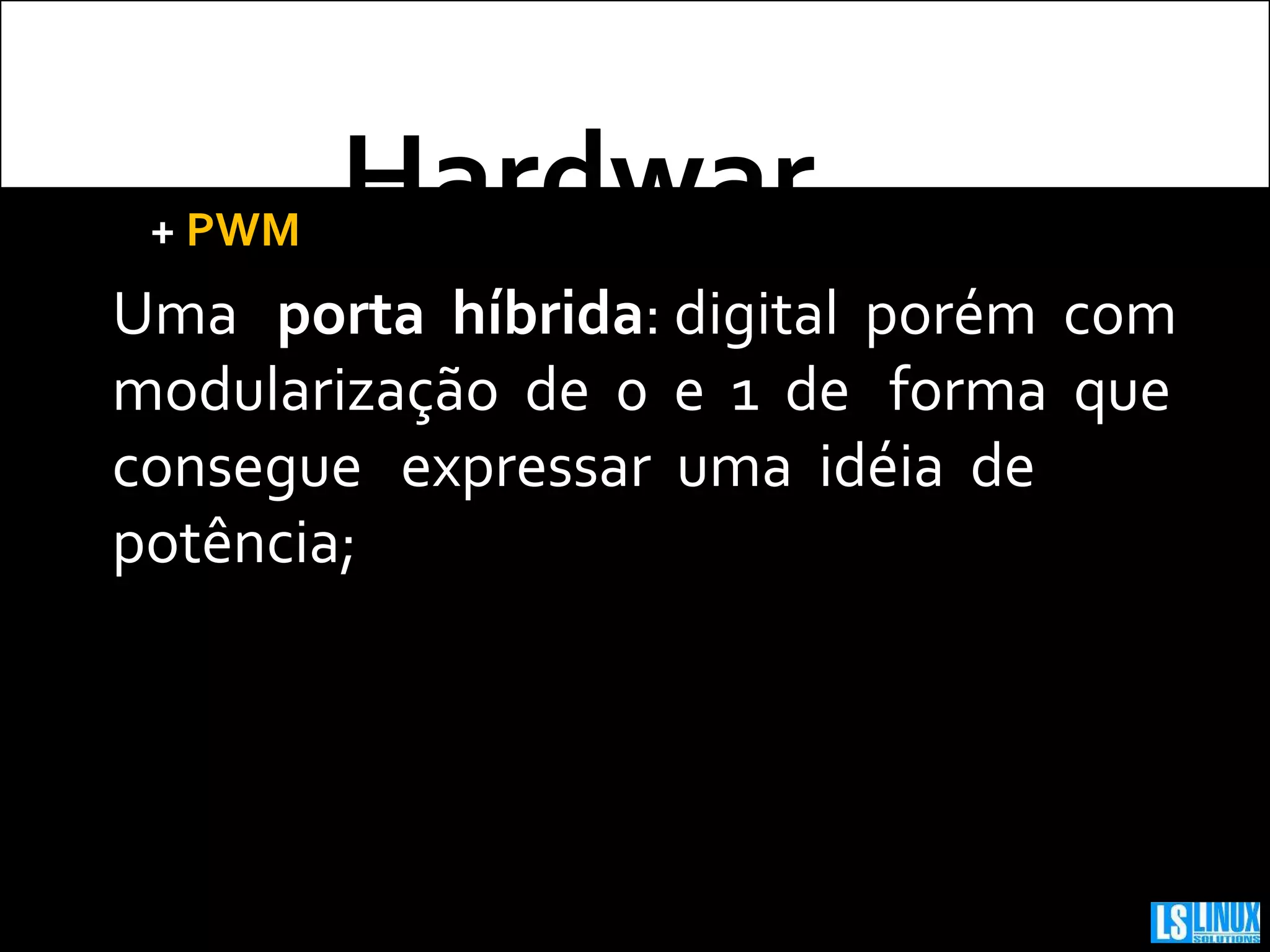

- 33. + PWM Hardwar e de 0 e 1 de forma que Uma porta híbrida: digital porém com modularização consegue expressar uma idéia de potência;

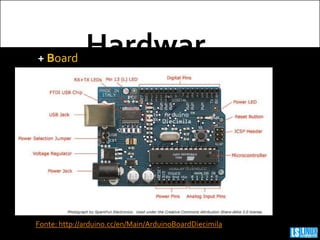

- 34. + Board Hardwar e Fonte: http://arduino.cc/en/Main/ArduinoBoardDiecimila

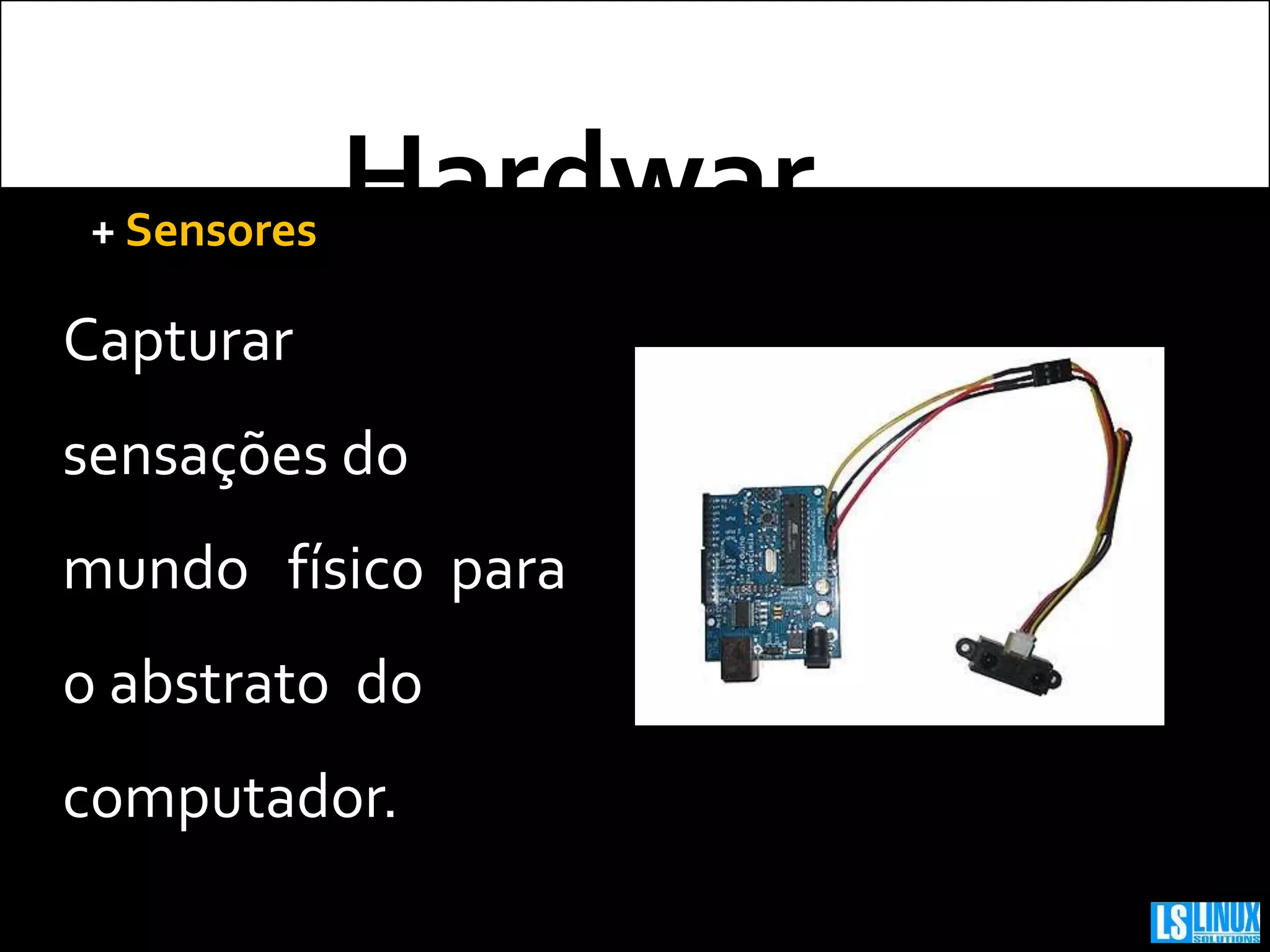

- 35. + Sensores Hardwar Capturar e sensações do mundo físico para o abstrato do computador.

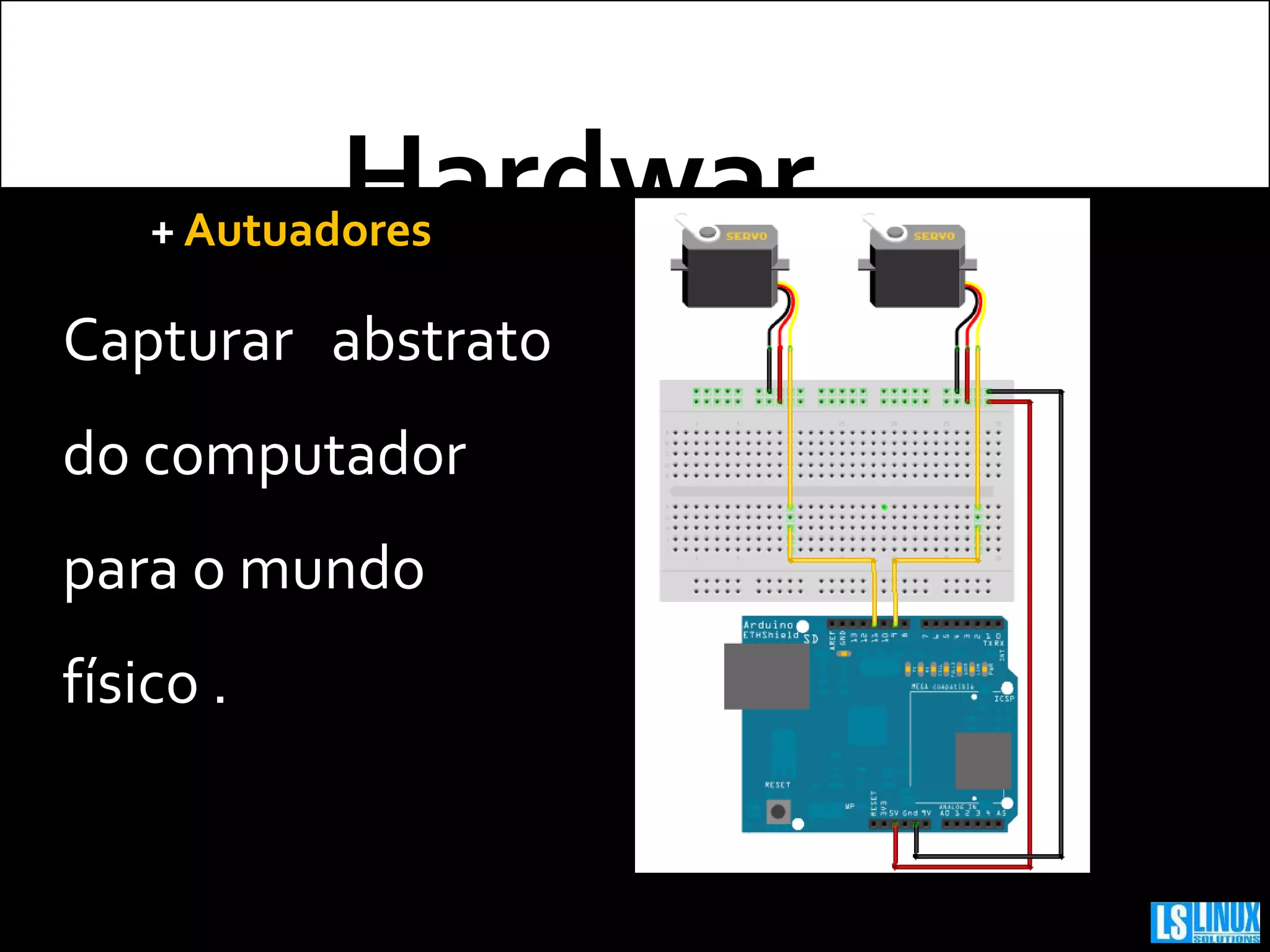

- 36. Hardwar + Autuadores e Capturar abstrato do computador para o mundo físico .

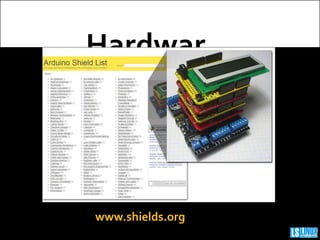

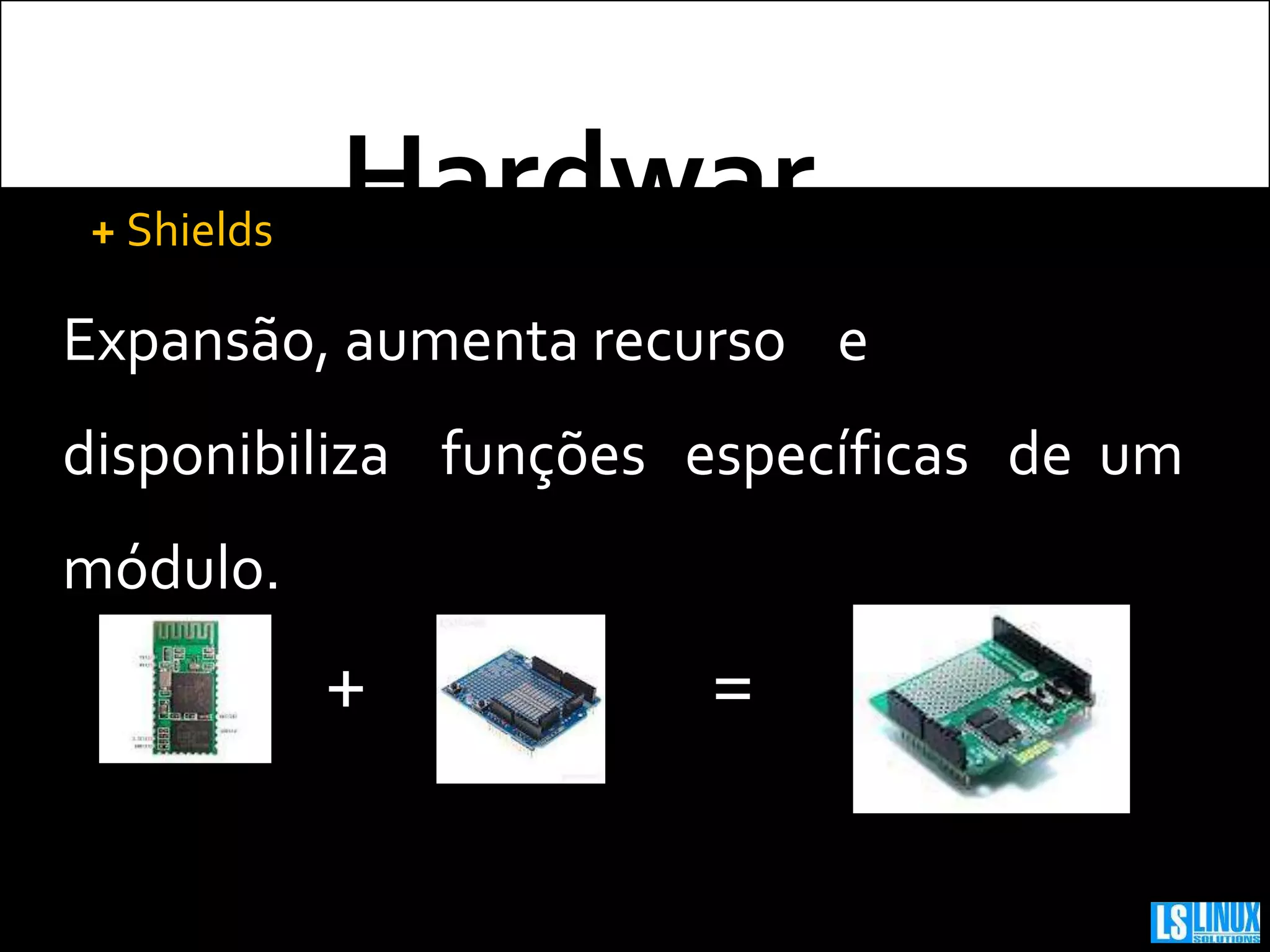

- 37. + Shields Hardwar Expansão, e aumenta recurso e disponibiliza funções específicas de um módulo. + =
- 38.
- 39.

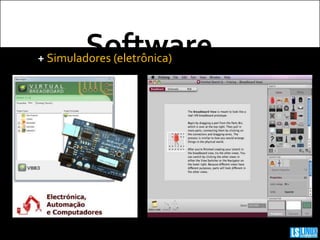

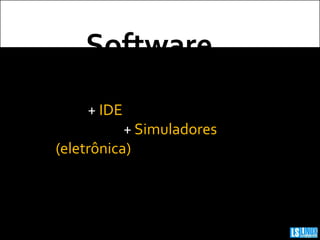

- 40. Software + IDE + Simuladores (eletrônica)
- 41. Software + IDE (arduino 1.01)

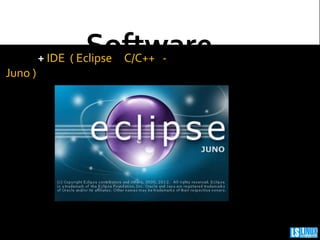

- 42. Software + IDE ( Eclipse C/C++ - Juno )
- 43.
- 44.
- 45.
- 46.

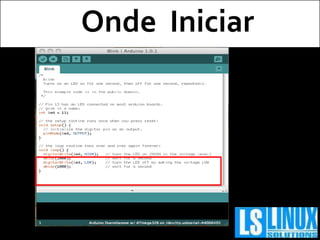

- 47. Onde Iniciar Download IDE- arduino.cc (Install) Arduino + Cabo USB Configurar IDE (porta, modelo) SEJA FELIZ :) !
- 48.
- 49.

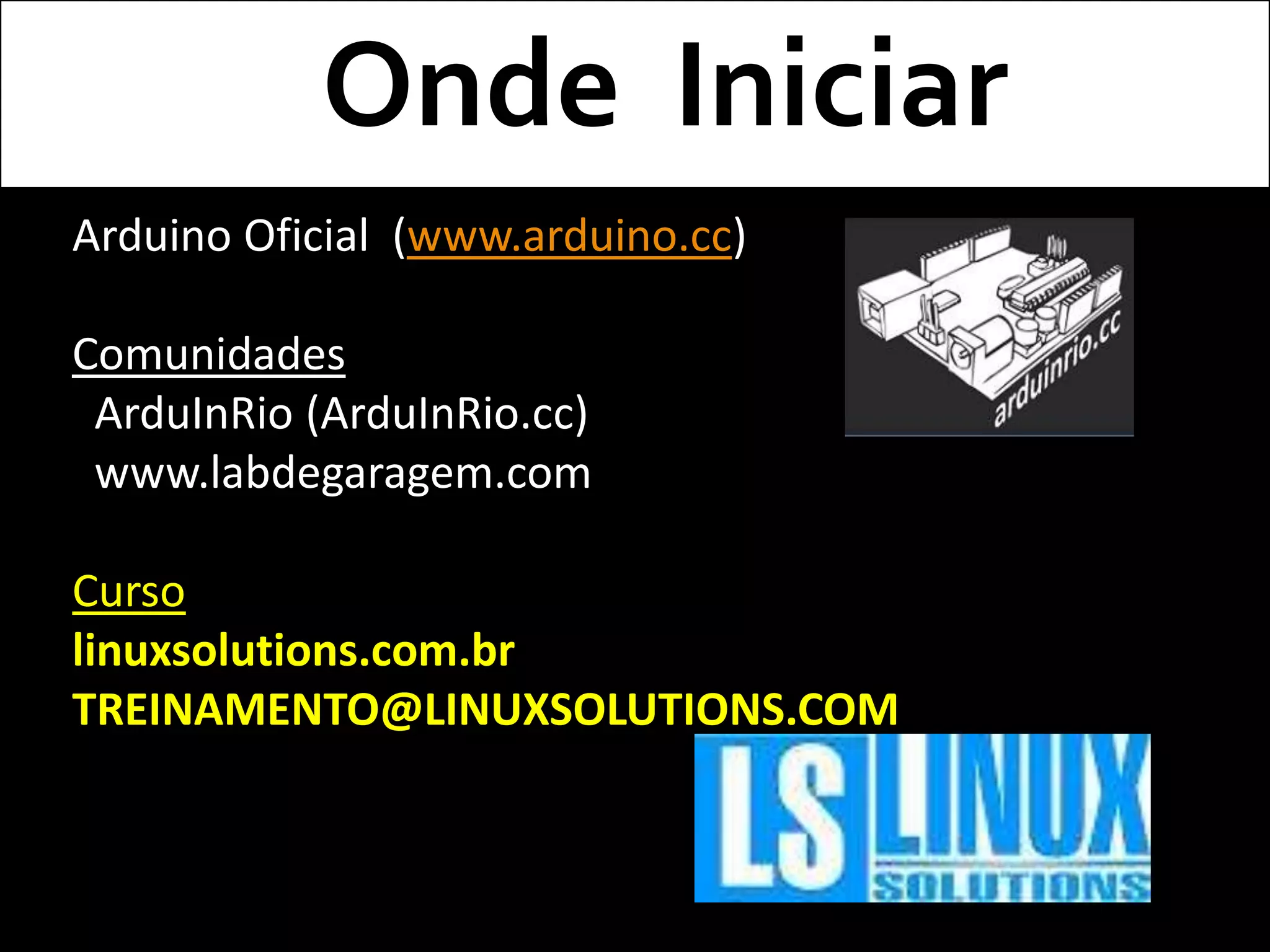

- 50. Onde Iniciar Arduino Oficial(www.arduino.cc) Comunidades ArduInRio (ArduInRio.cc) www.labdegaragem.com Curso linuxsolutions.com.br TREINAMENTO@LINUXSOLUTIONS.COM
- 51.
- 52.
- 53.
- 54.
- 55. Contatos @ desisant desisantos.wordpress.com(NOVO) github.com/DesireeSantos
