O documento apresenta uma introdução à plataforma Arduino, descrevendo o que é Arduino, como surgiu, seu software e hardware básico, componentes eletrônicos suportados e programação básica. Também apresenta conceitos básicos de eletricidade usando uma analogia com caixas d'água e explica como medir diferença de potencial, corrente, resistência e potência.

1. Introdução e prática

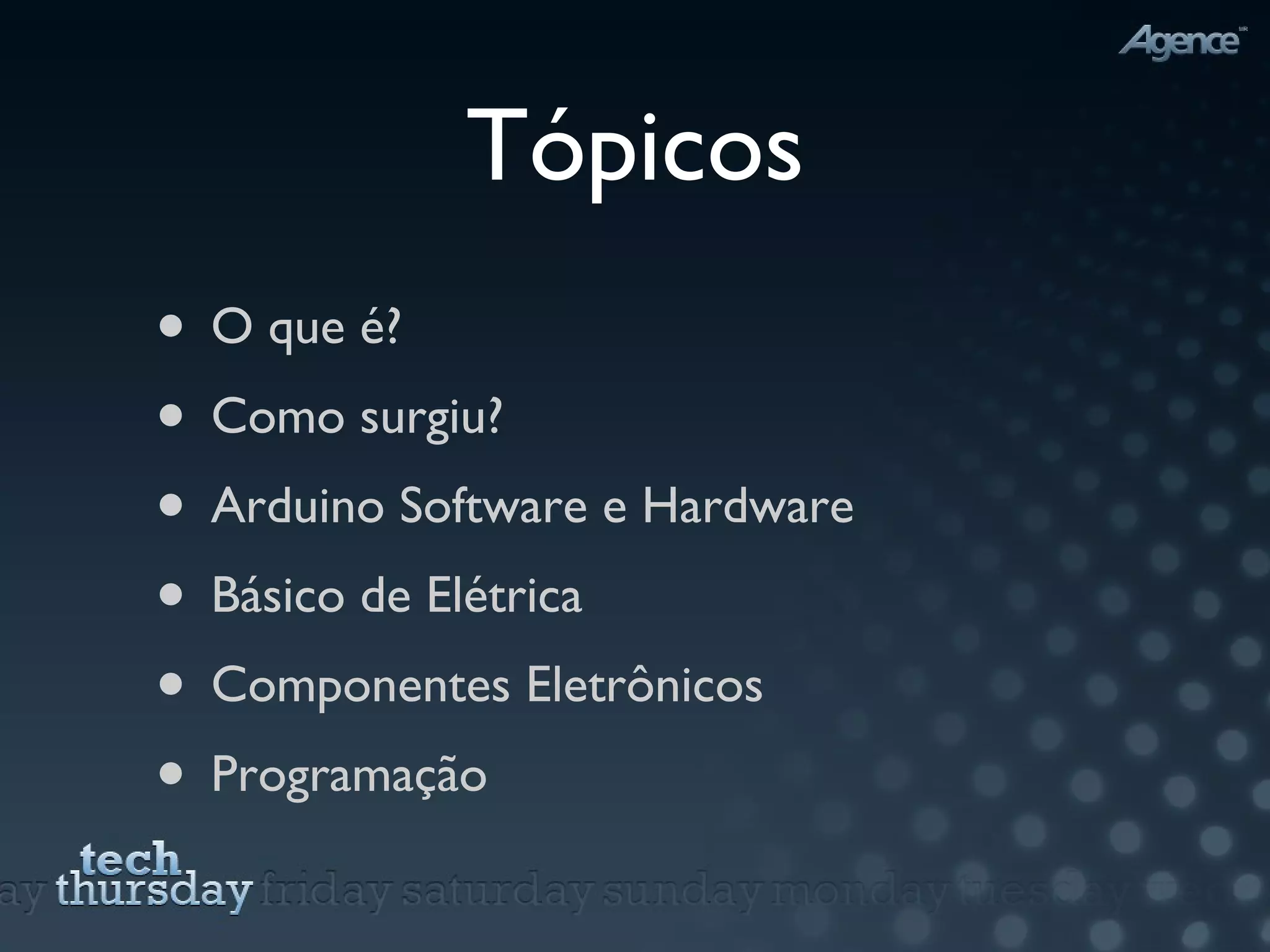

2. Tópicos O que é? Como surgiu? Arduino Software e Hardware Básico de Elétrica Componentes Eletrônicos Programação

3. O que é? Open source Plataforma eletrônica de prototipagem Baseado em hardware e software flexíveis e simples Conjunto de microcontrolador, entradas e saídas e uma interface Serial/USB Destinado a leigos e interessados

4. Como surgiu? Iniciou-se na Itália em 2005

5. Arduino Software (IDE) IDE (Java) + Libs (C/C++) Ajuda da comunidade IDE com facilitadores (highlight, referência, exemplos) Cópia do Processing

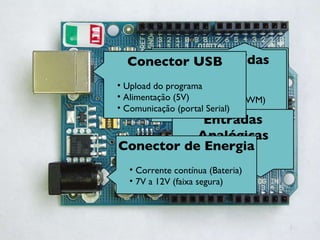

6. Arduino Hardware Microcontrolador Atmega 328 16 MHz 32KB Flash Mem 2 KB SRAM Entradas/Saídas Digitais 14 pinos (6 saídas PWM) Entradas Analógicas 6 pinos Conector USB Upload do programa Alimentação (5V) Comunicação (portal Serial) Conector de Energia Corrente contínua (Bateria) 7V a 12V (faixa segura)

7. Básico de Elétrica Diferença de potencial (“voltagem”, V) Corrente (“amperagem”, A) Resistência ( Ω ) Potência (W)

8. Básico de Elétrica Caixa de Água Pressurizada Caixa de Água Aberta Diferença de Pressão = Diferença de Potencial

9. Básico de Elétrica Diferença de Potencial (volts)

10. Básico de Elétrica Caixa de Água Pressurizada Caixa de Água Aberta água água água Fluxo (Corrente) de Água = Fluxo (Corrente) de Energia

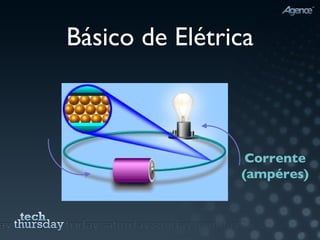

11. Básico de Elétrica Corrente (ampéres)

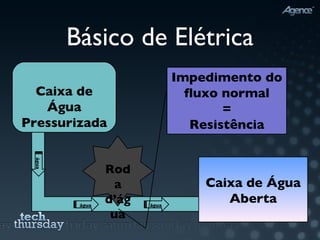

12. Básico de Elétrica Caixa de Água Pressurizada Caixa de Água Aberta água água água Roda d’água Impedimento do fluxo normal = Resistência

13. Básico de Elétrica Resistência ohms

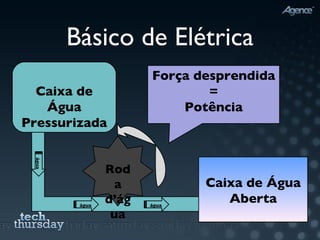

14. Básico de Elétrica Caixa de Água Pressurizada Caixa de Água Aberta água água água Roda d’água Força desprendida = Potência

15. Básico de Elétrica Resitência Potência

16. Básico de Elétrica Diferença de Potencial ( ) Corrente ( ) Resistência ( ) Potência ( ) V A Ω W

17. Básico de Elétrica

18. Componentes Eletrônicos Leds (lado achatado/menor = negativo)

19. Componentes Eletrônicos LDR – Sensor de Luminosidade

20. Componentes Eletrônicos Piezo Energia Física ↔ Energia Elétrica

21. Componentes Eletrônicos Motor DC ( inductive kick )

22. Componentes Eletrônicos Servo (biblioteca Servo )

23. Componentes Eletrônicos Shields

24. Programação do Arduino void setup() { // configuração inicial } void loop() { // comportamento sequencial }

25. Programação do Arduino void setup() { pinMode(2,OUTPUT); } void loop() { digitalWrite(2,HIGH); delay(1000); digitalWrite(2,LOW); delay(1000); }

26. Referências http://www.arduino.cc/ http://code.google.com/p/arduino/ http://pt.wikipedia.org/wiki/Arduino http://en.wikipedia.org/wiki/Arduino

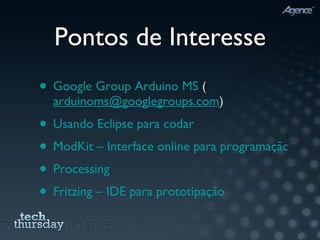

27. Pontos de Interesse Google Group Arduino MS ( [email_address] ) Usando Eclipse para codar ModKit – Interface online para programação visual Processing Fritzing – IDE para prototipação

28. Mão à obra...
