O documento descreve um projeto interdisciplinar que simula movimentos oblíquos variando a velocidade inicial, ângulo de lançamento e aceleração gravitacional através de uma consola eletrônica controlada por programação em S4A e Arduino. O projeto permite comparar diferentes cenários alterando um ou mais desses parâmetros.

1. Programação Eletrónica+
Espaço
Movimento Oblíquo
(Arduino e S4A)

2. O Projeto
A ideia foi criar um projeto
interdisciplinar que
envolvesse as disciplinas de
Física, Programação e
Eletrónica.
Foi imaginada uma
simulação de movimentos
oblíquos onde fosse possível
variar a velocidade inicial,
ângulo de lançamento e
valor da aceleração
gravítica. O controlo destas
variáveis foi feito através de
uma consola eletrónica.

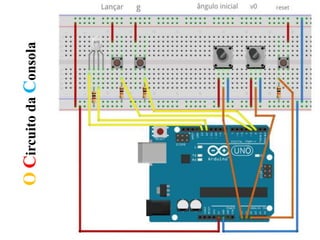

3. OCircuitodaConsola

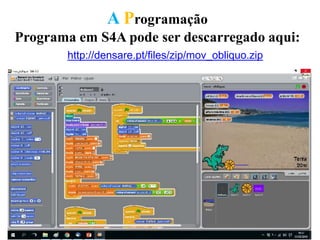

4. A Programação
Programa em S4A pode ser descarregado aqui:
http://densare.pt/files/zip/mov_obliquo.zip

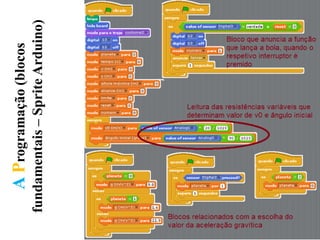

5. AProgramação(blocos
fundamentais–SpriteArduino)

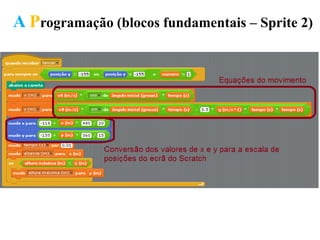

6. A Programação (blocos fundamentais – Sprite 2)

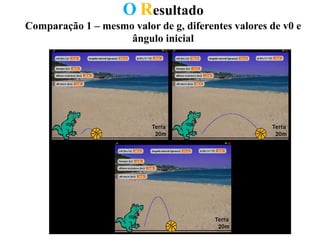

7. O Resultado
Comparação 1 – mesmo valor de g, diferentes valores de v0 e
ângulo inicial

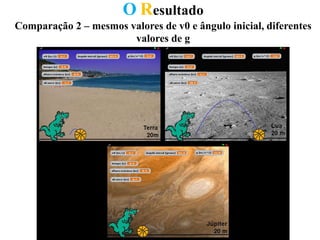

8. O Resultado
Comparação 2 – mesmos valores de v0 e ângulo inicial, diferentes
valores de g
