2. Arduíno para Iniciantes
Allan Campoi

3. Apresentação
• Mestrando em Engenharia – ITA
• Graduado em MecatrônicaIndustrial – ETEP
• Técnico em Eletrônica – FVE
• ITA desde 2015
• Colégio Embraer – 2010 a 2014
• Univap – 2001 a 2010
• Senai – 2008 a 2009

4. Sobre o curso
“Tentar adquirir experiência apenas
com teoria é como tentar matar a
fome apenas lendo o cardápio”
Autor: desconhecido

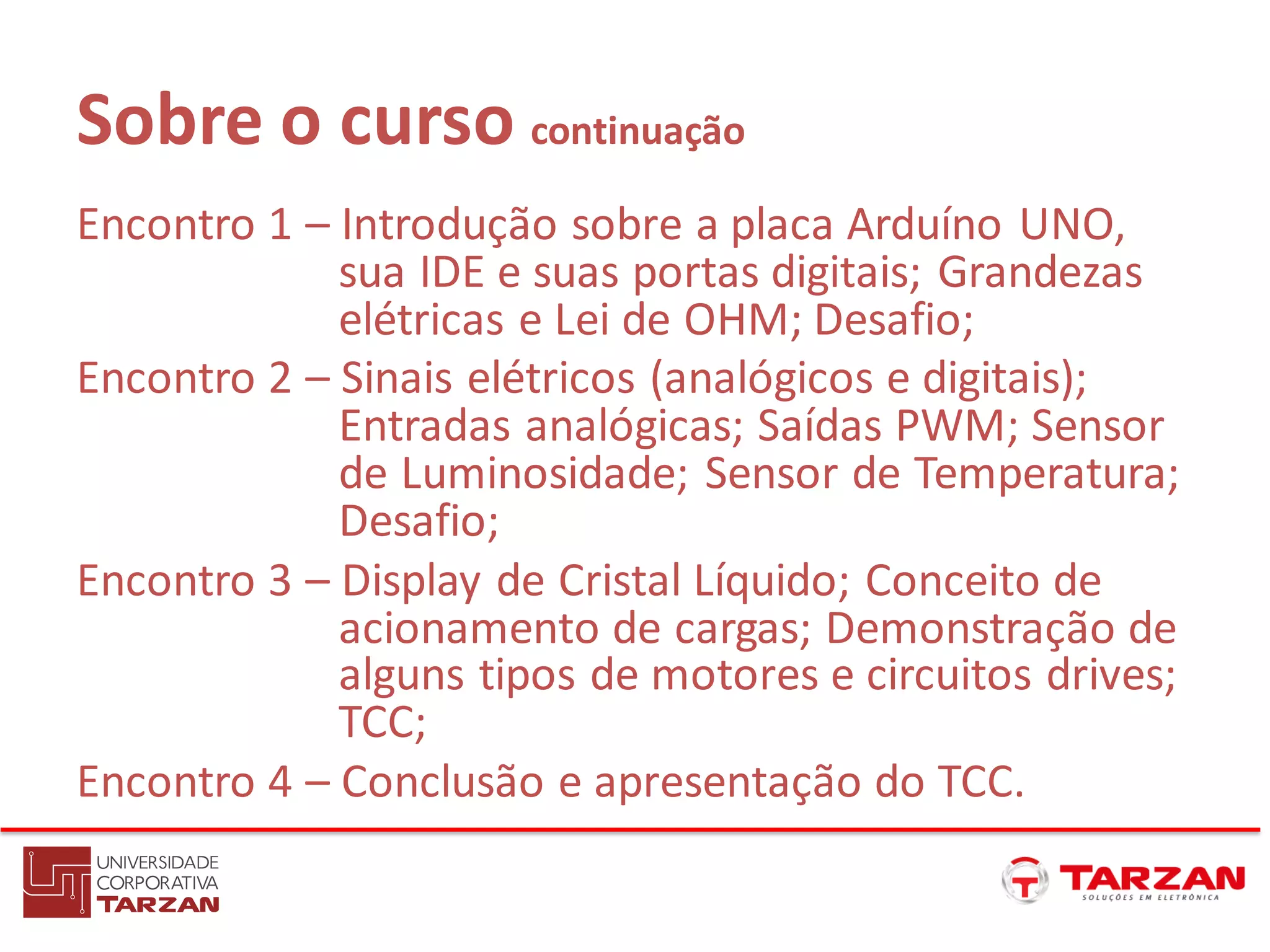

5. Sobre o curso continuação
Encontro 1 – Introdução sobre a placa Arduíno UNO,
sua IDE e suas portas digitais; Grandezas
elétricas e Lei de OHM; Desafio;
Encontro 2 – Sinais elétricos (analógicos e digitais);
Entradas analógicas; Saídas PWM; Sensor
de Luminosidade; Sensor de Temperatura;
Desafio;
Encontro 3 – Display de Cristal Líquido; Conceito de
acionamento de cargas; Demonstração de
alguns tipos de motores e circuitos drives;
TCC;
Encontro 4 – Conclusão e apresentação do TCC.

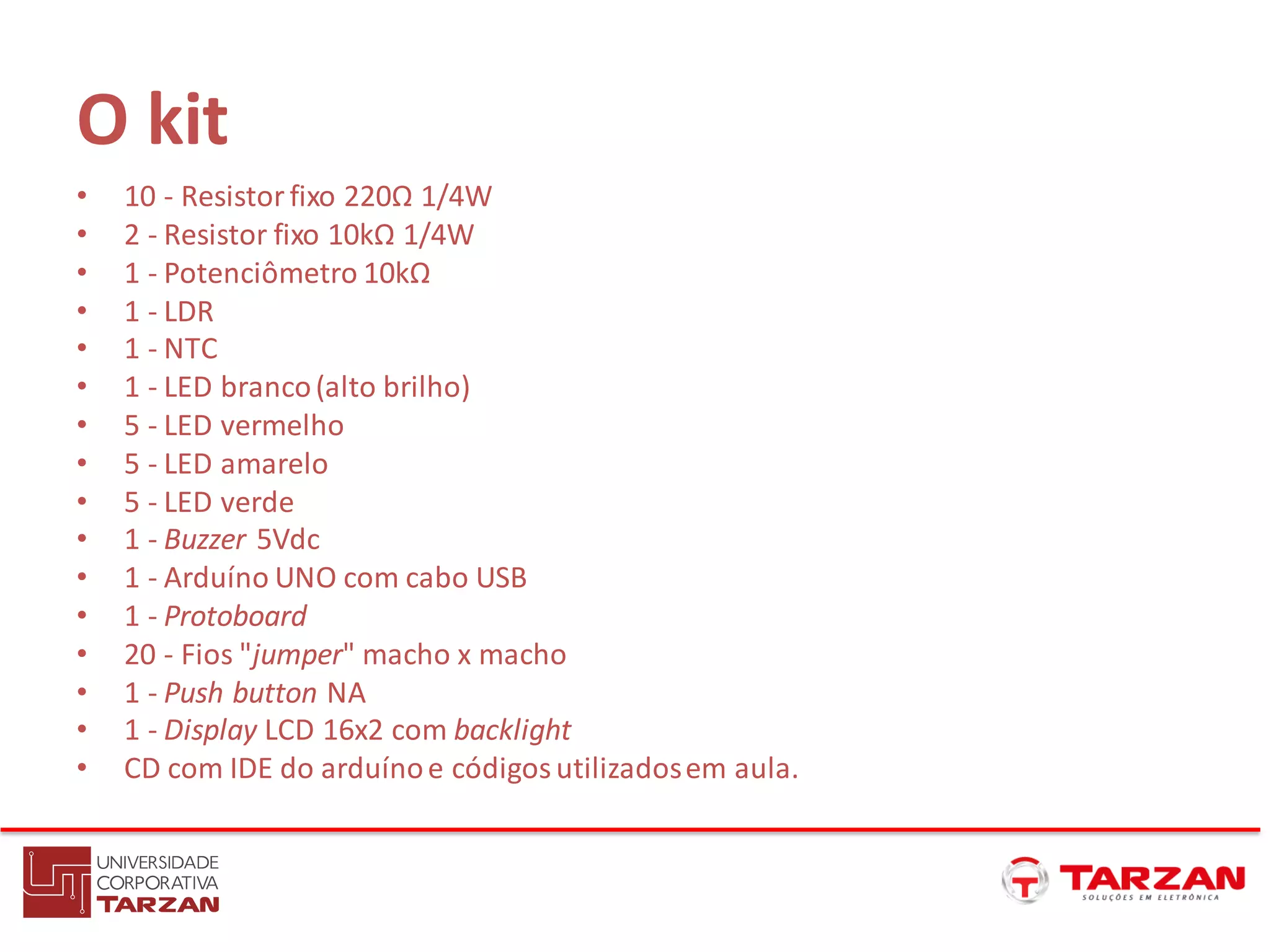

6. O kit
• 10 - Resistorfixo 220Ω 1/4W
• 2 - Resistor fixo 10kΩ 1/4W
• 1 - Potenciômetro 10kΩ
• 1 - LDR
• 1 - NTC
• 1 - LED branco(alto brilho)
• 5 - LED vermelho
• 5 - LED amarelo
• 5 - LED verde
• 1 - Buzzer 5Vdc
• 1 - Arduíno UNO com cabo USB
• 1 - Protoboard
• 20 - Fios "jumper" macho x macho
• 1 - Push button NA
• 1 - Display LCD 16x2 com backlight
• CD com IDE do arduínoe códigosutilizadosem aula.

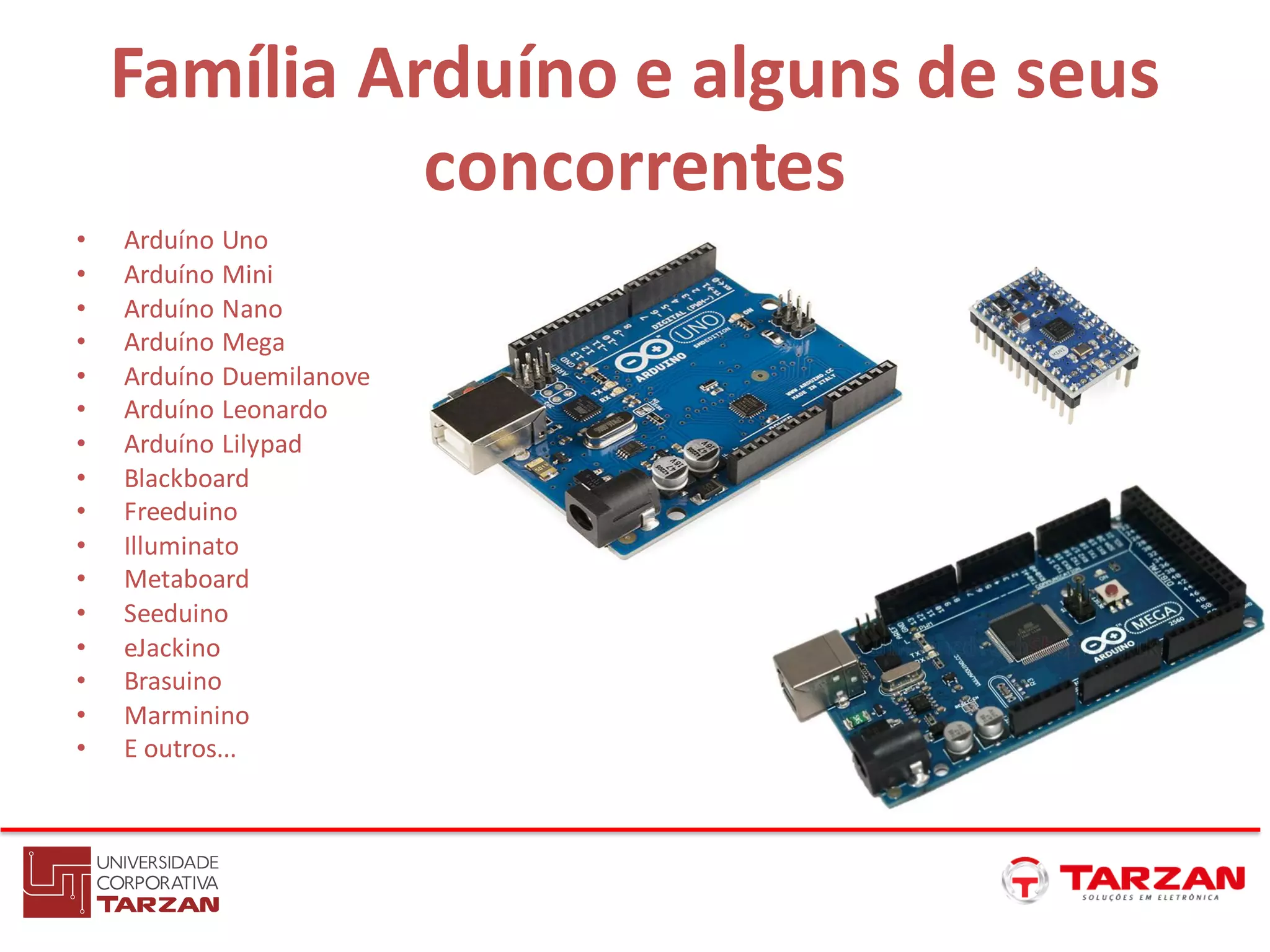

7. Família Arduíno e alguns de seus
concorrentes
• Arduíno Uno
• Arduíno Mini
• Arduíno Nano
• Arduíno Mega
• Arduíno Duemilanove
• Arduíno Leonardo
• Arduíno Lilypad
• Blackboard
• Freeduino
• Illuminato
• Metaboard
• Seeduino
• eJackino
• Brasuino
• Marminino
• E outros...

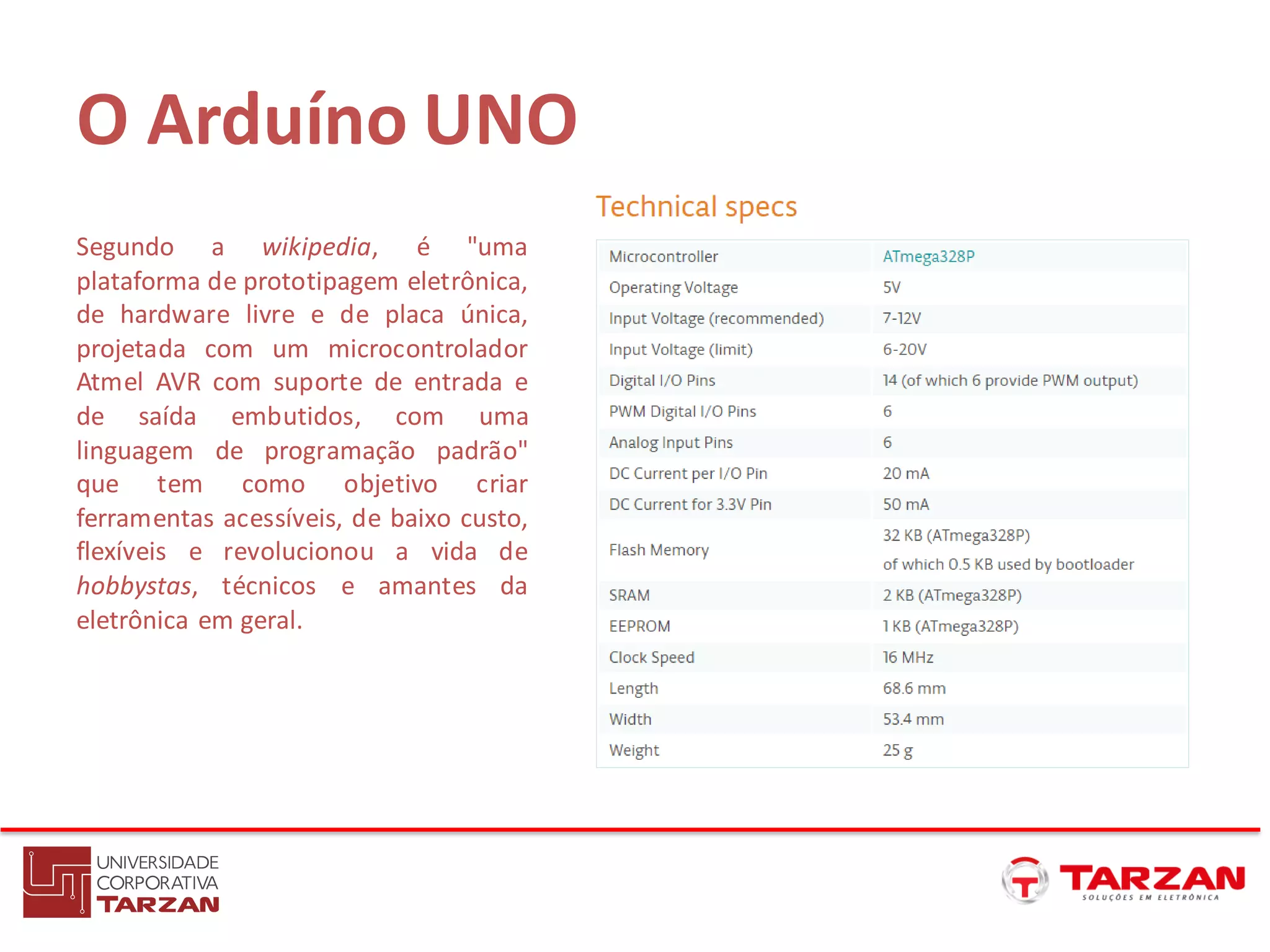

8. O Arduíno UNO
Segundo a wikipedia, é "uma
plataforma de prototipagem eletrônica,
de hardware livre e de placa única,
projetada com um microcontrolador
Atmel AVR com suporte de entrada e
de saída embutidos, com uma
linguagem de programação padrão"
que tem como objetivo criar
ferramentas acessíveis, de baixo custo,
flexíveis e revolucionou a vida de
hobbystas, técnicos e amantes da
eletrônica em geral.

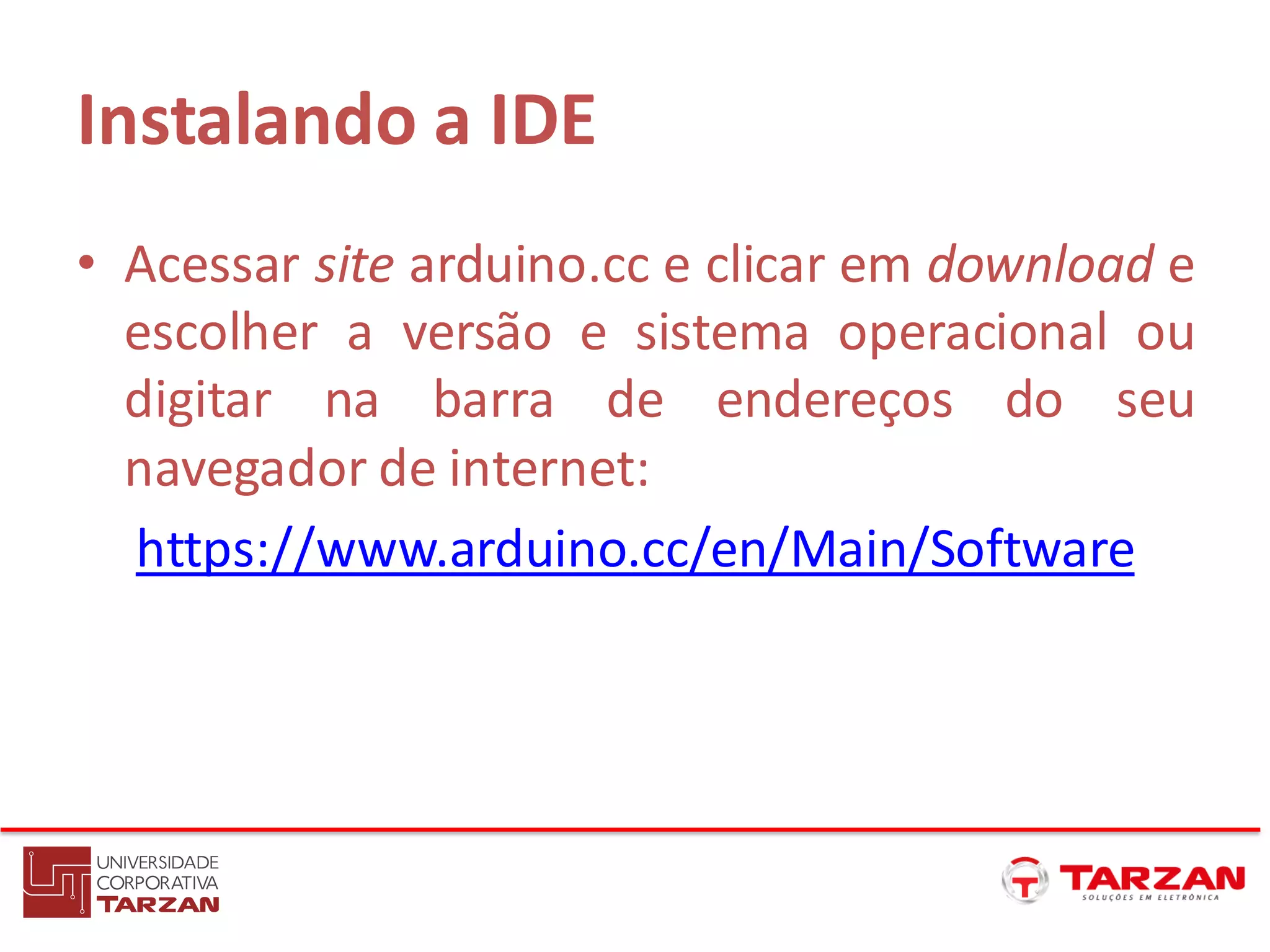

9. Instalando a IDE
• Acessar site arduino.cc e clicar em download e
escolher a versão e sistema operacional ou
digitar na barra de endereços do seu
navegador de internet:
https://www.arduino.cc/en/Main/Software

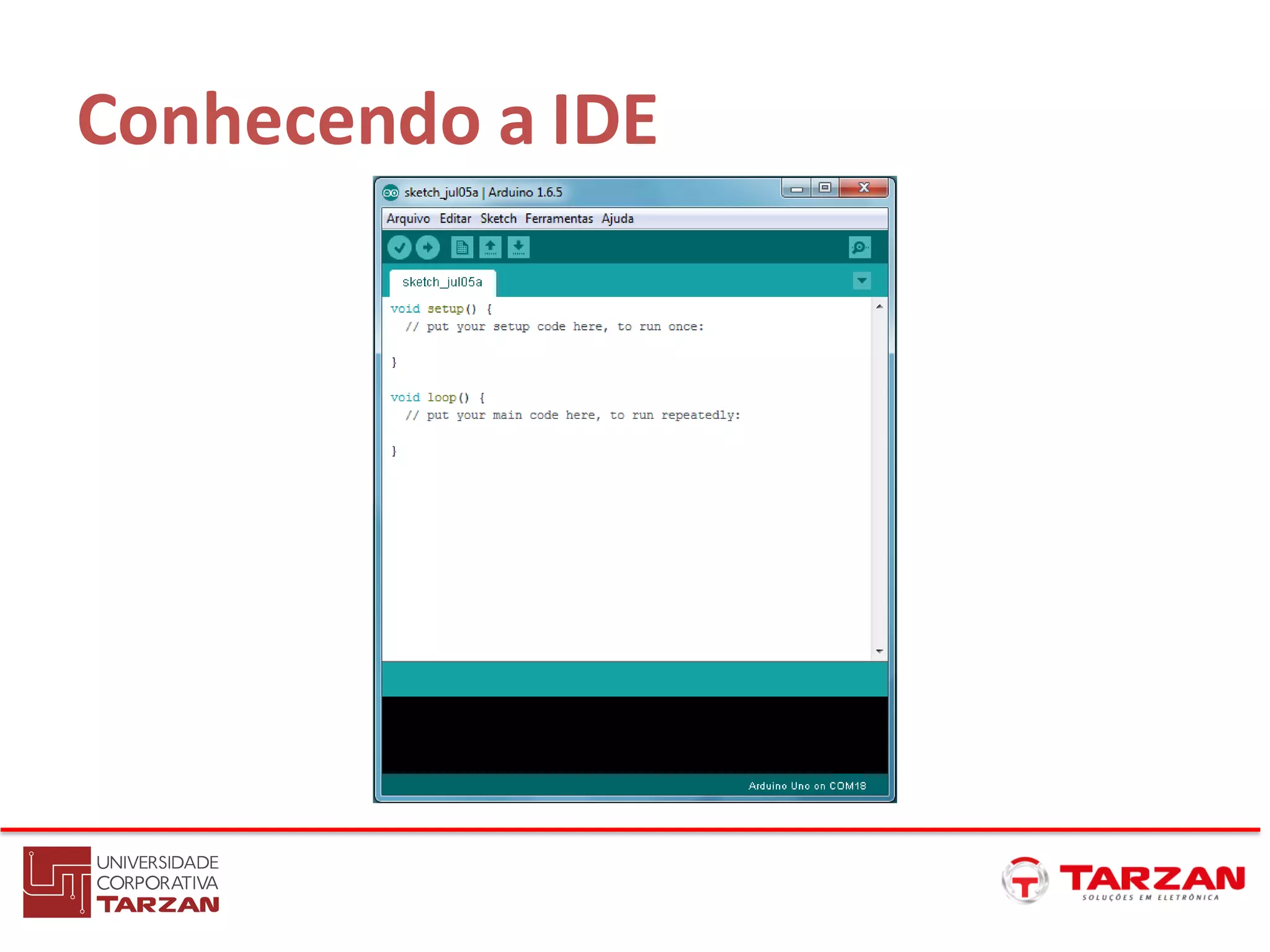

10. Conhecendo a IDE

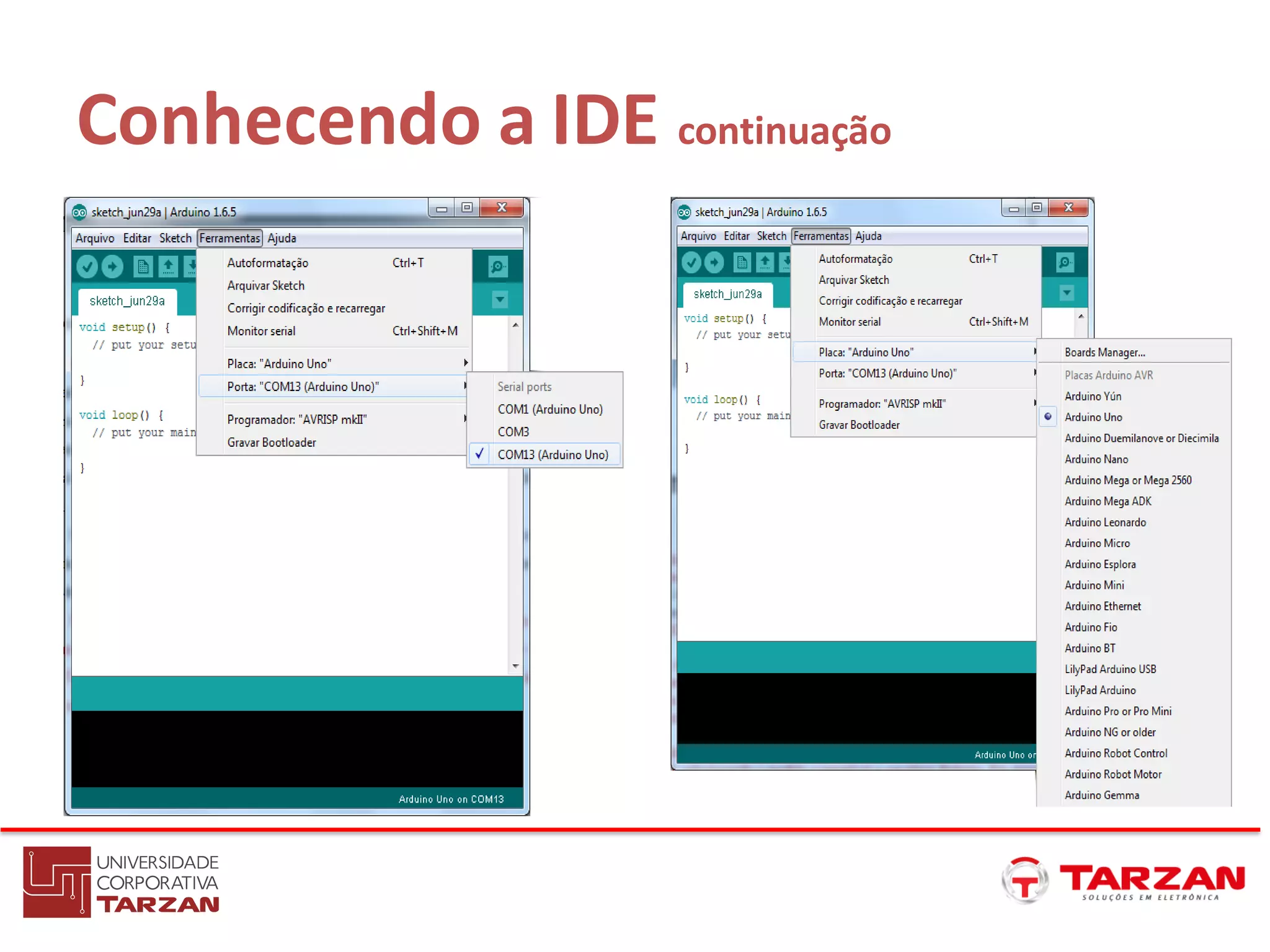

11. Conhecendo a IDE continuação

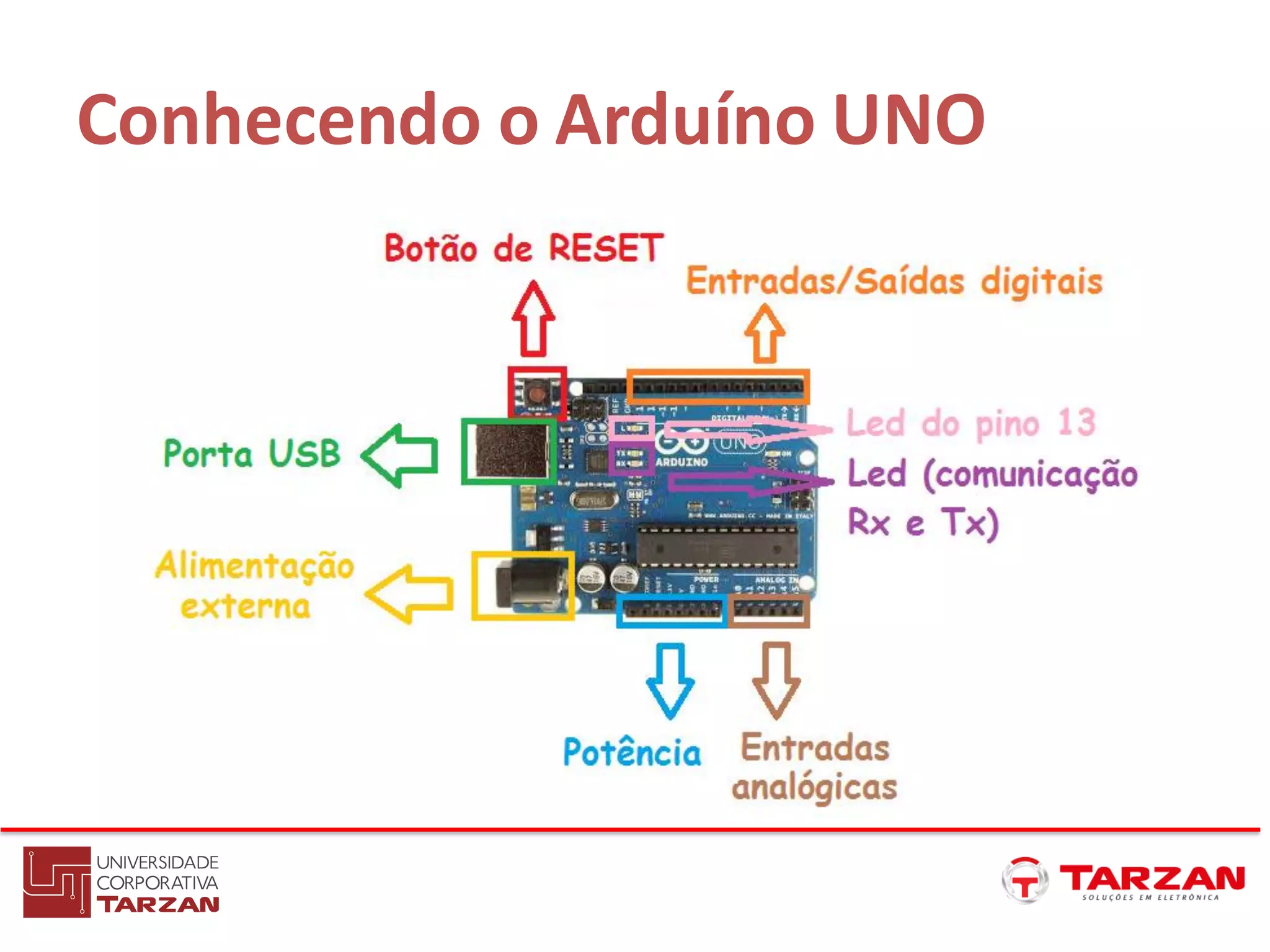

12. Conhecendo o Arduíno UNO

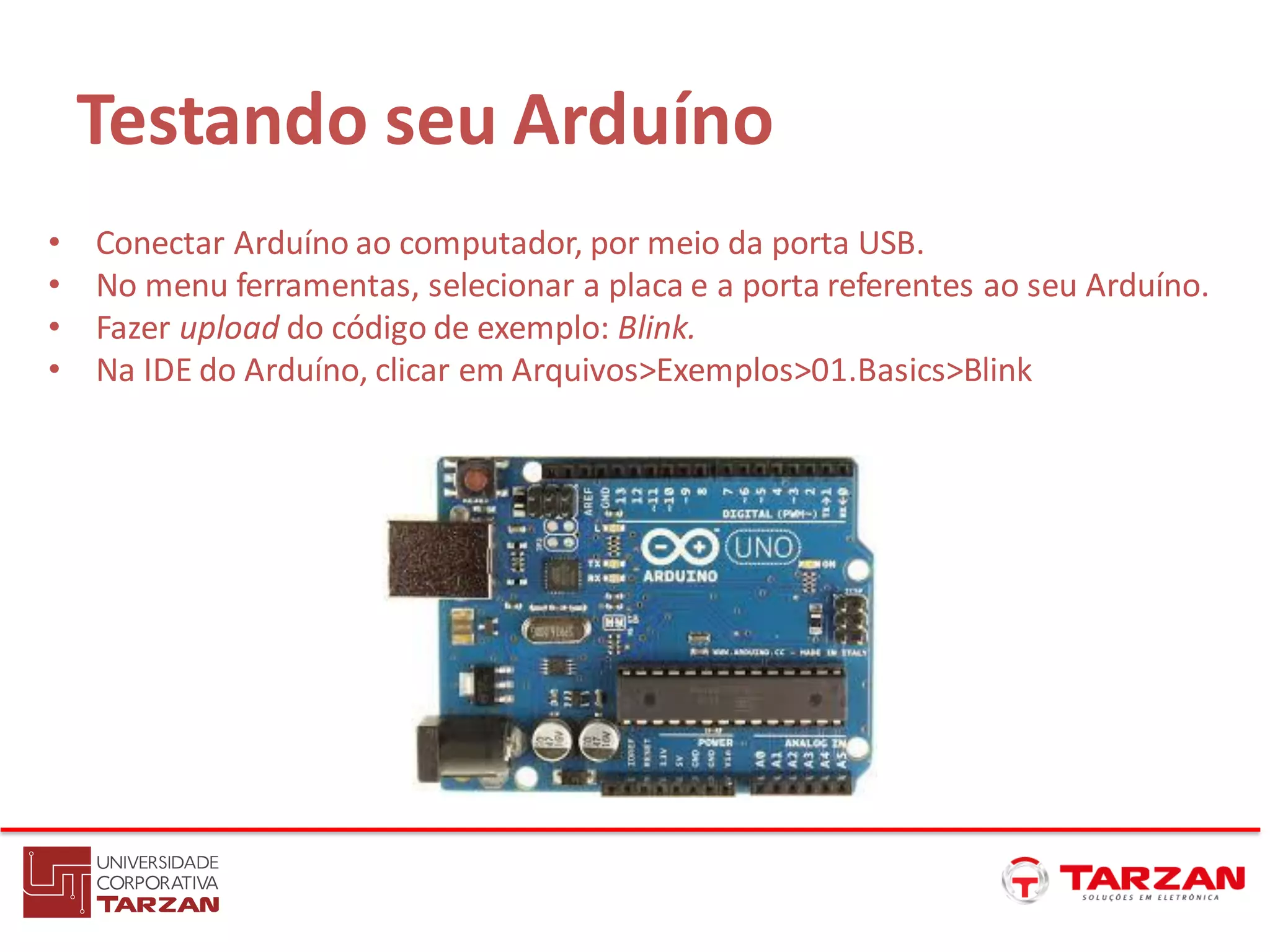

13. Testando seu Arduíno
• Conectar Arduíno ao computador, por meio da porta USB.
• No menu ferramentas, selecionar a placa e a porta referentes ao seu Arduíno.
• Fazer upload do código de exemplo: Blink.
• Na IDE do Arduíno, clicar em Arquivos>Exemplos>01.Basics>Blink

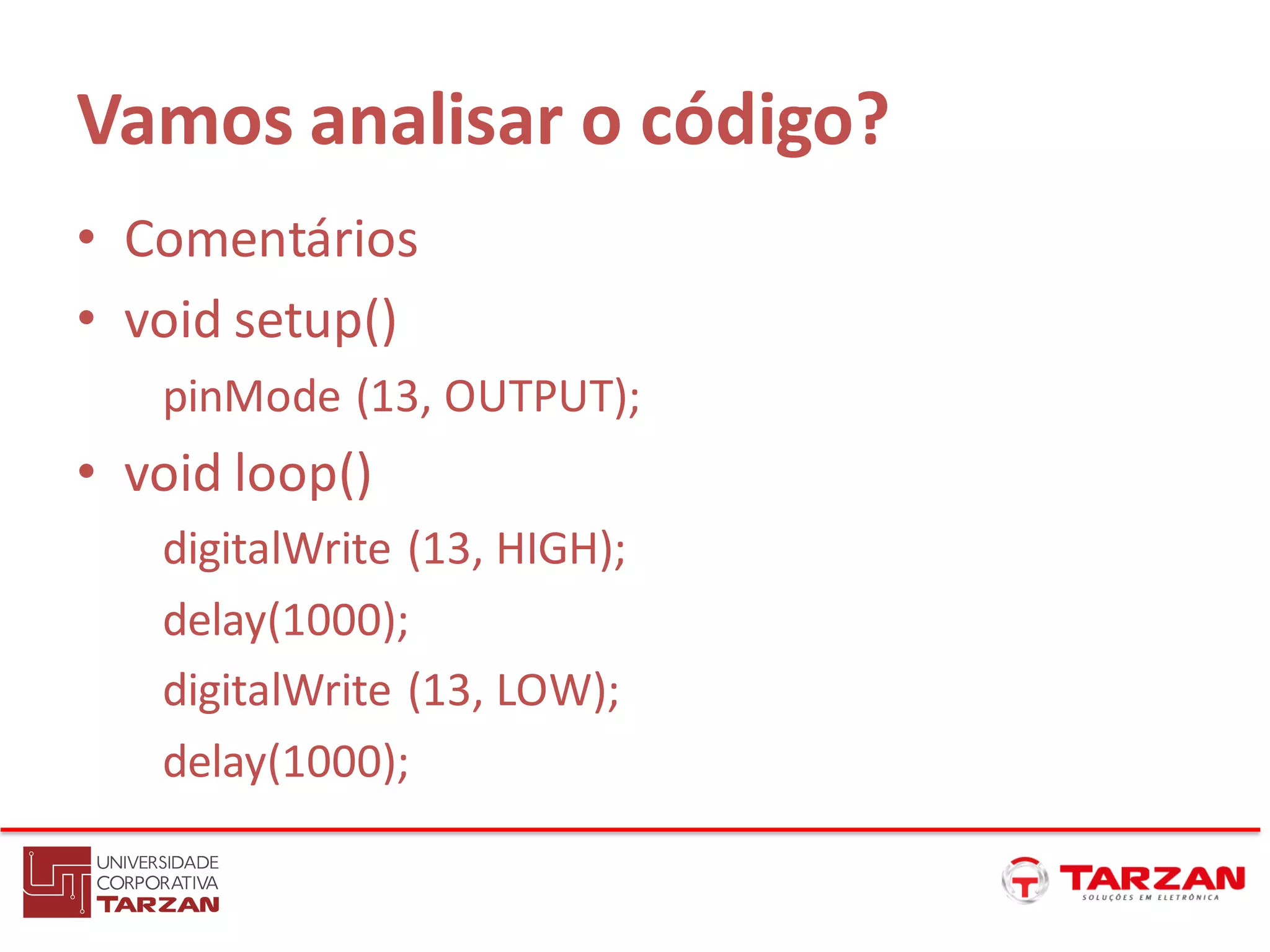

14. Vamos analisar o código?
• Comentários
• void setup()
pinMode (13, OUTPUT);
• void loop()
digitalWrite (13, HIGH);
delay(1000);
digitalWrite (13, LOW);
delay(1000);

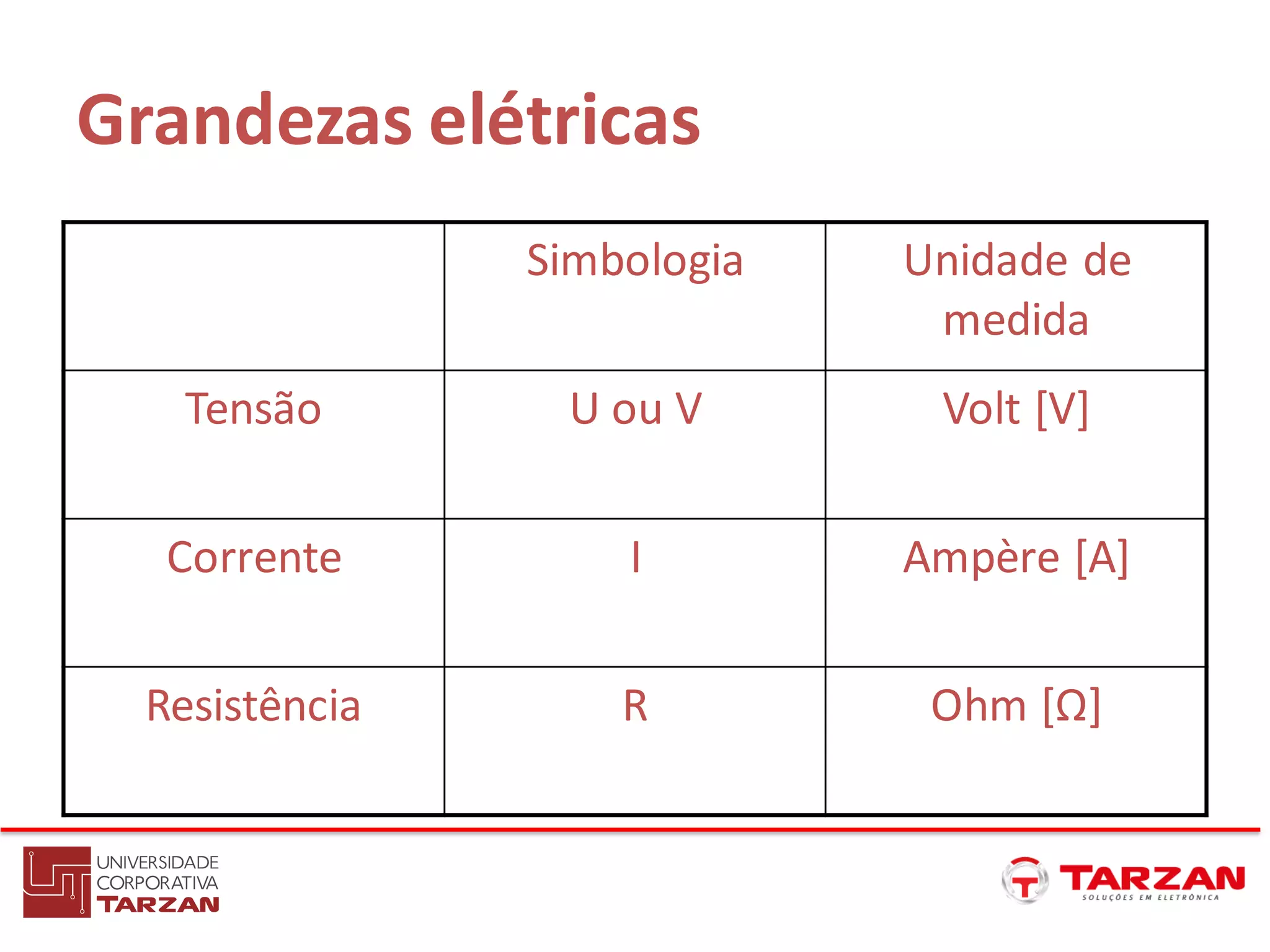

15. Grandezas elétricas
Simbologia Unidade de
medida
Tensão U ou V Volt [V]
Corrente I Ampère [A]
Resistência R Ohm [Ω]

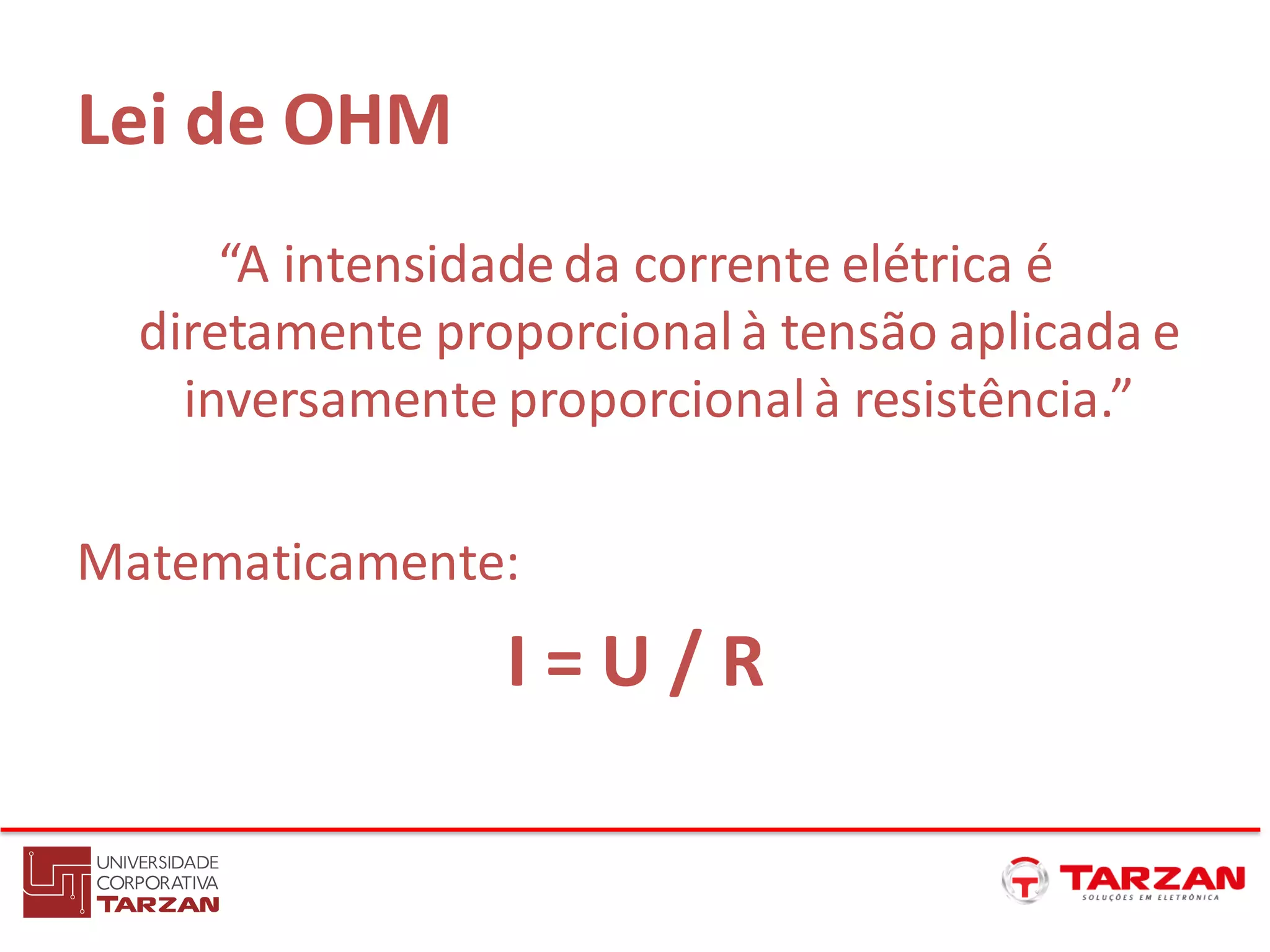

16. Lei de OHM
“A intensidade da corrente elétrica é
diretamente proporcionalà tensão aplicada e
inversamente proporcionalà resistência.”
Matematicamente:
I = U / R

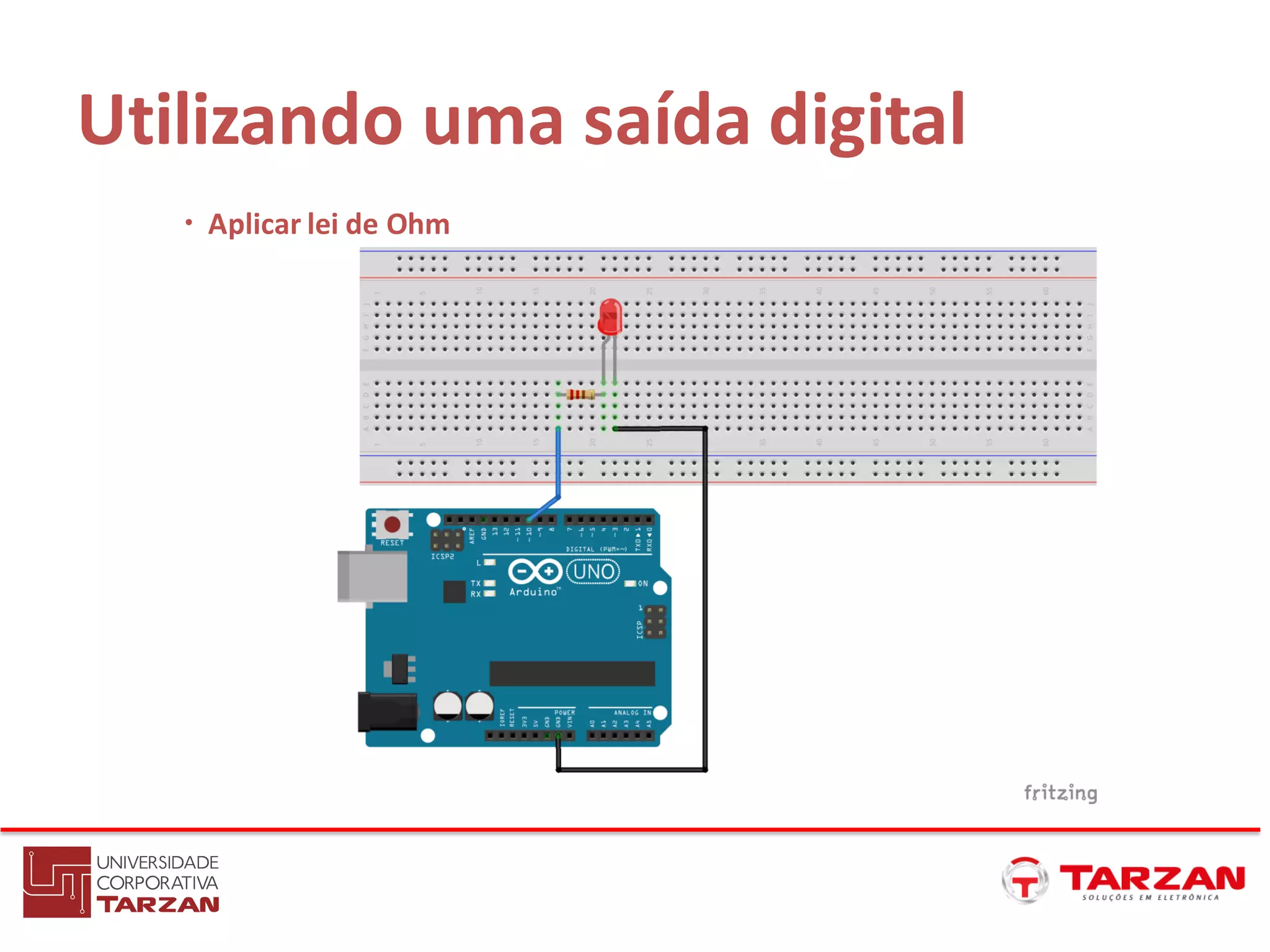

17. Utilizando uma saída digital
• Aplicar lei de Ohm

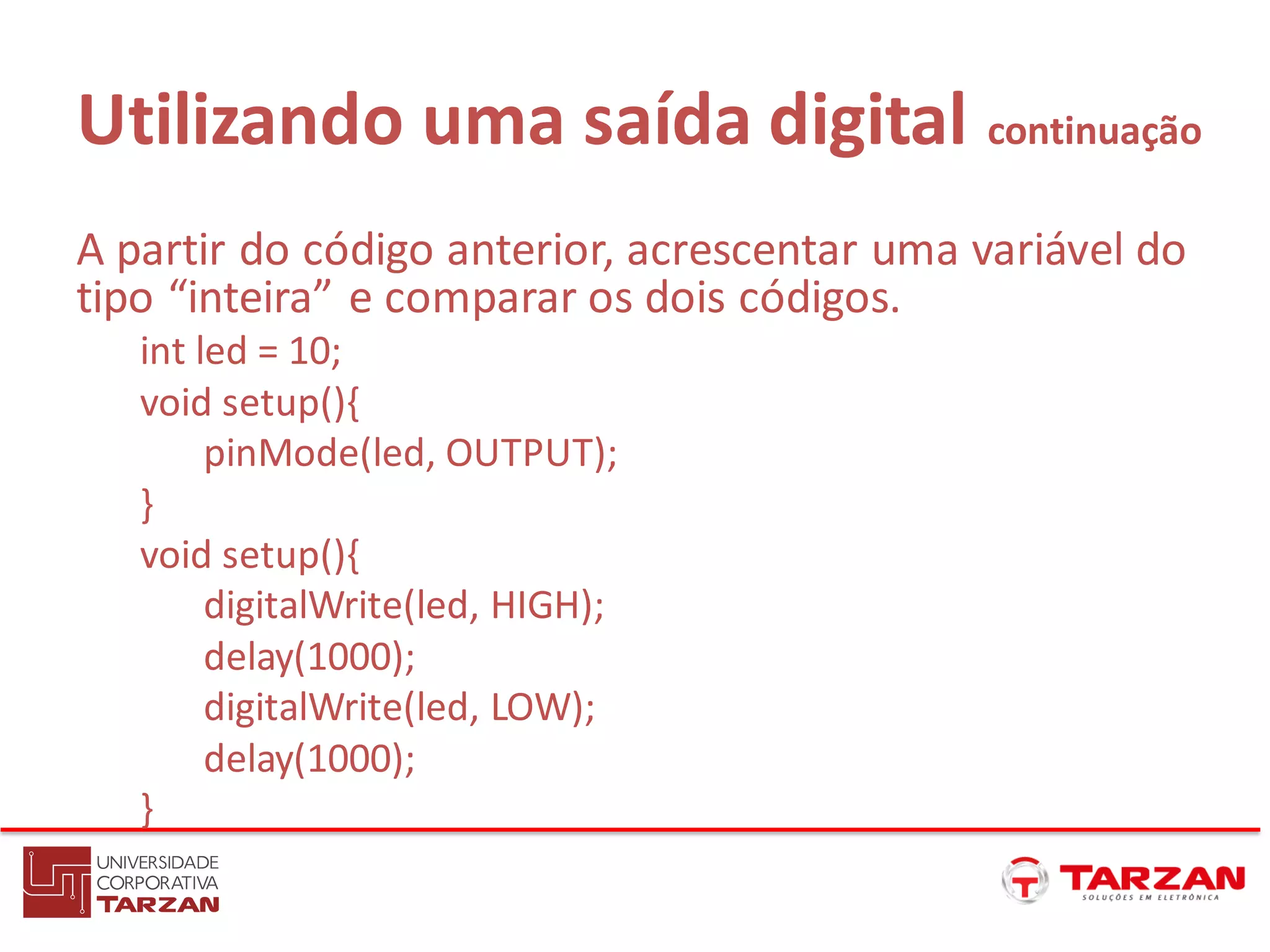

18. Utilizando uma saída digital continuação
A partir do código anterior, acrescentar uma variável do
tipo “inteira” e comparar os dois códigos.
int led = 10;
void setup(){
pinMode(led, OUTPUT);
}
void setup(){
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
}

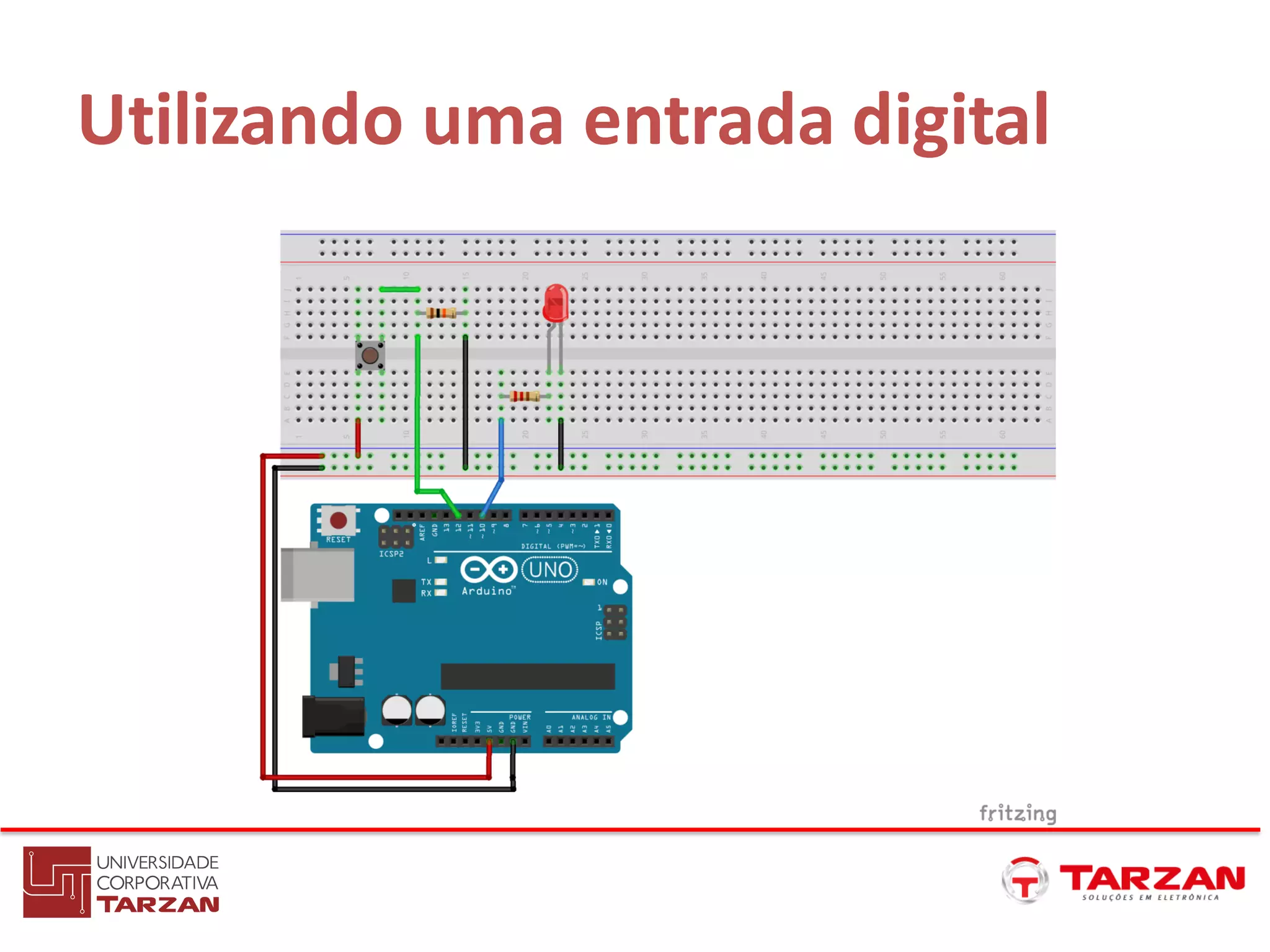

19. Utilizando uma entrada digital

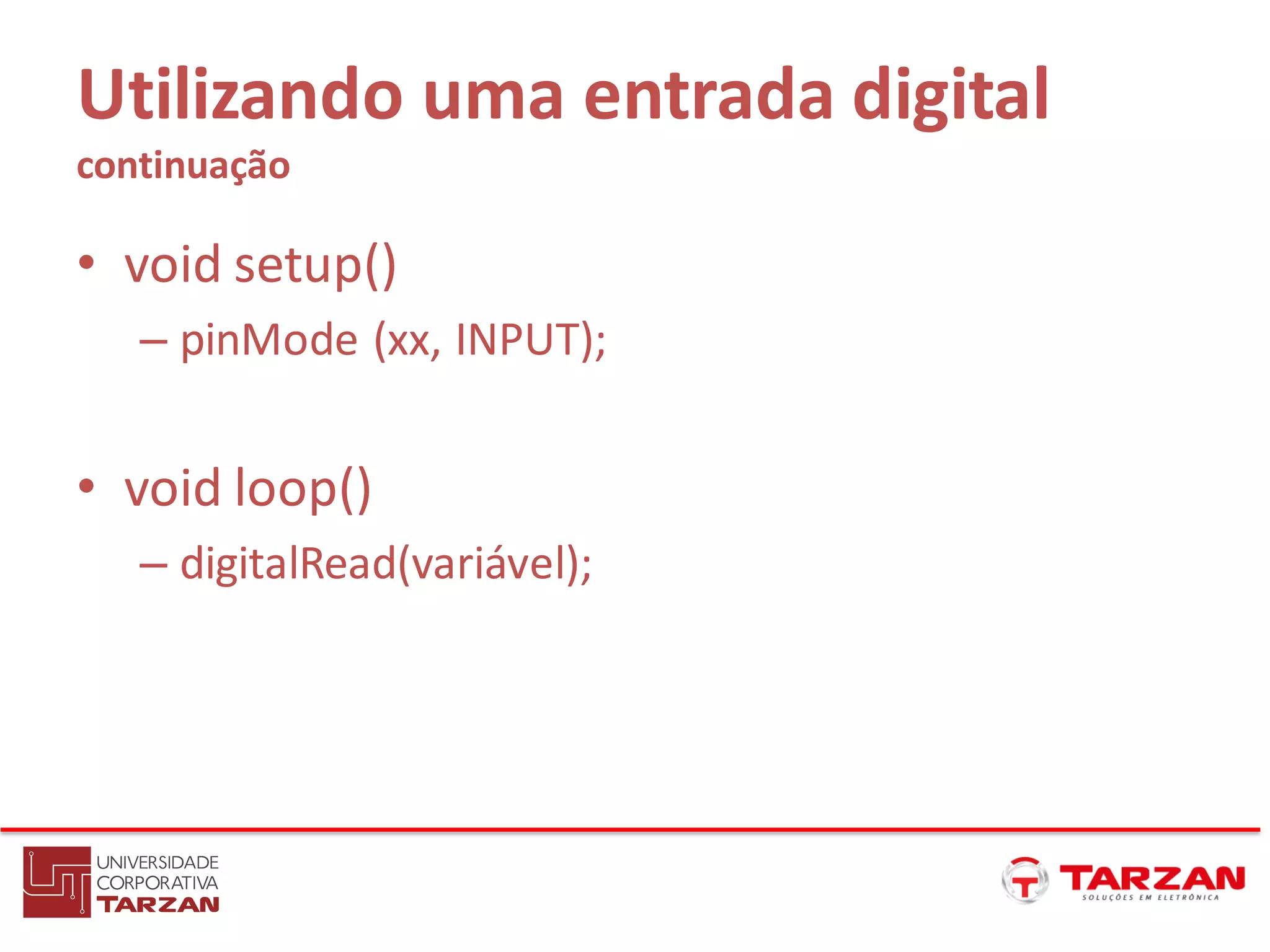

20. Utilizando uma entrada digital
continuação
• void setup()
– pinMode (xx, INPUT);
• void loop()
– digitalRead(variável);

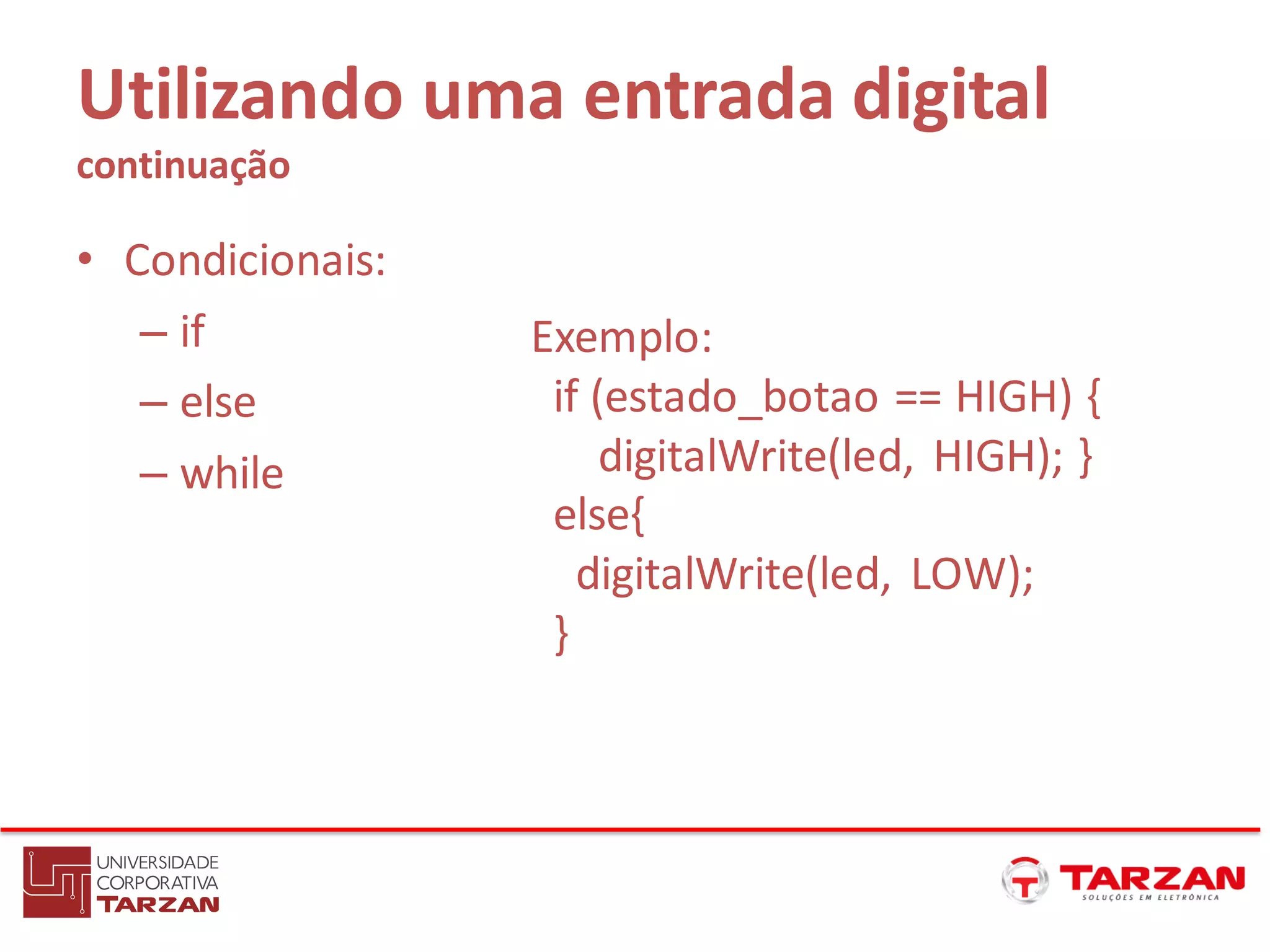

21. Utilizando uma entrada digital
continuação
• Condicionais:
– if
– else
– while
Exemplo:
if (estado_botao == HIGH) {
digitalWrite(led, HIGH); }
else{
digitalWrite(led, LOW);
}

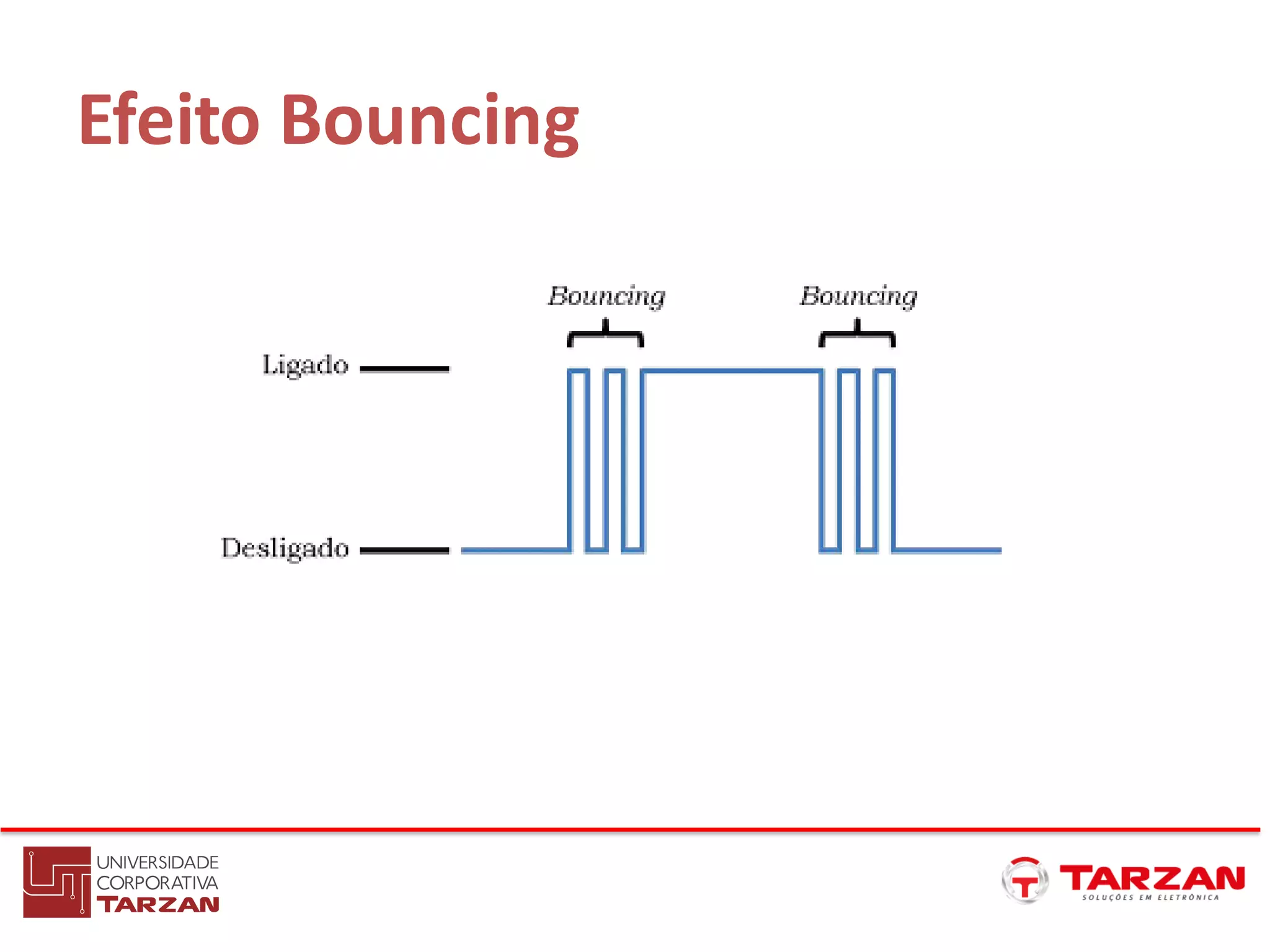

22. Efeito Bouncing

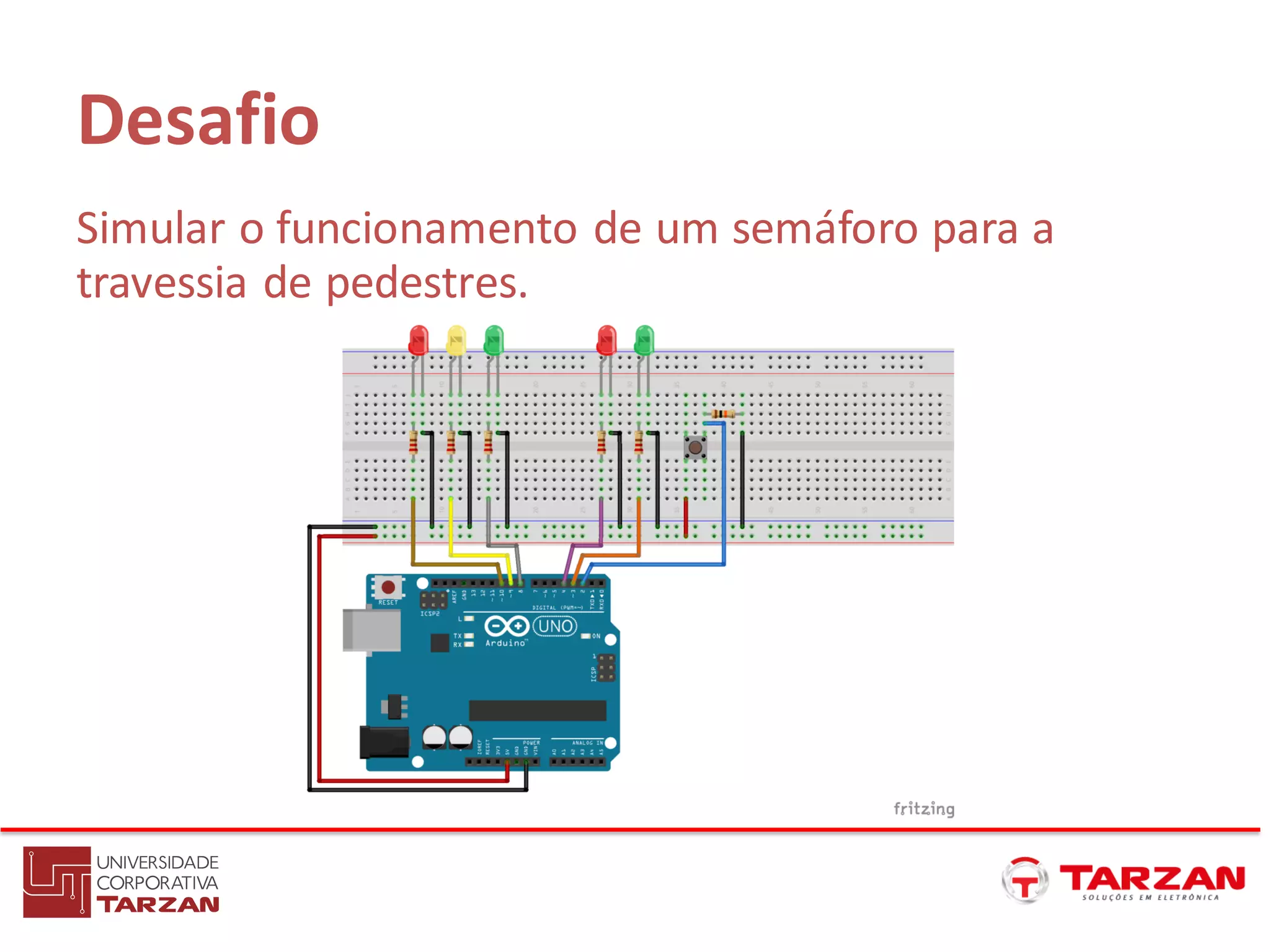

23. Desafio
Simular o funcionamento de um semáforo para a
travessia de pedestres.

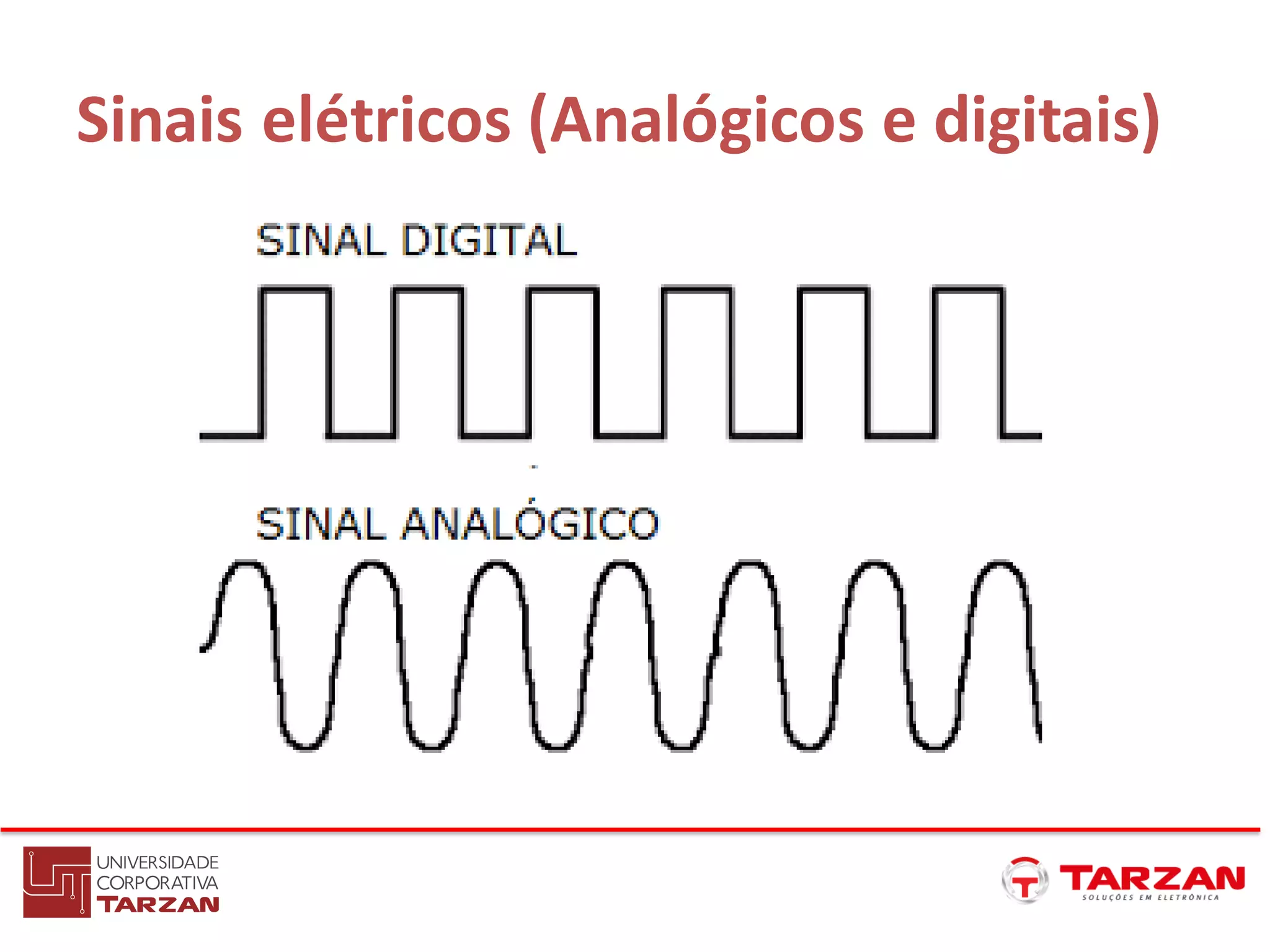

24. Sinais elétricos (Analógicos e digitais)

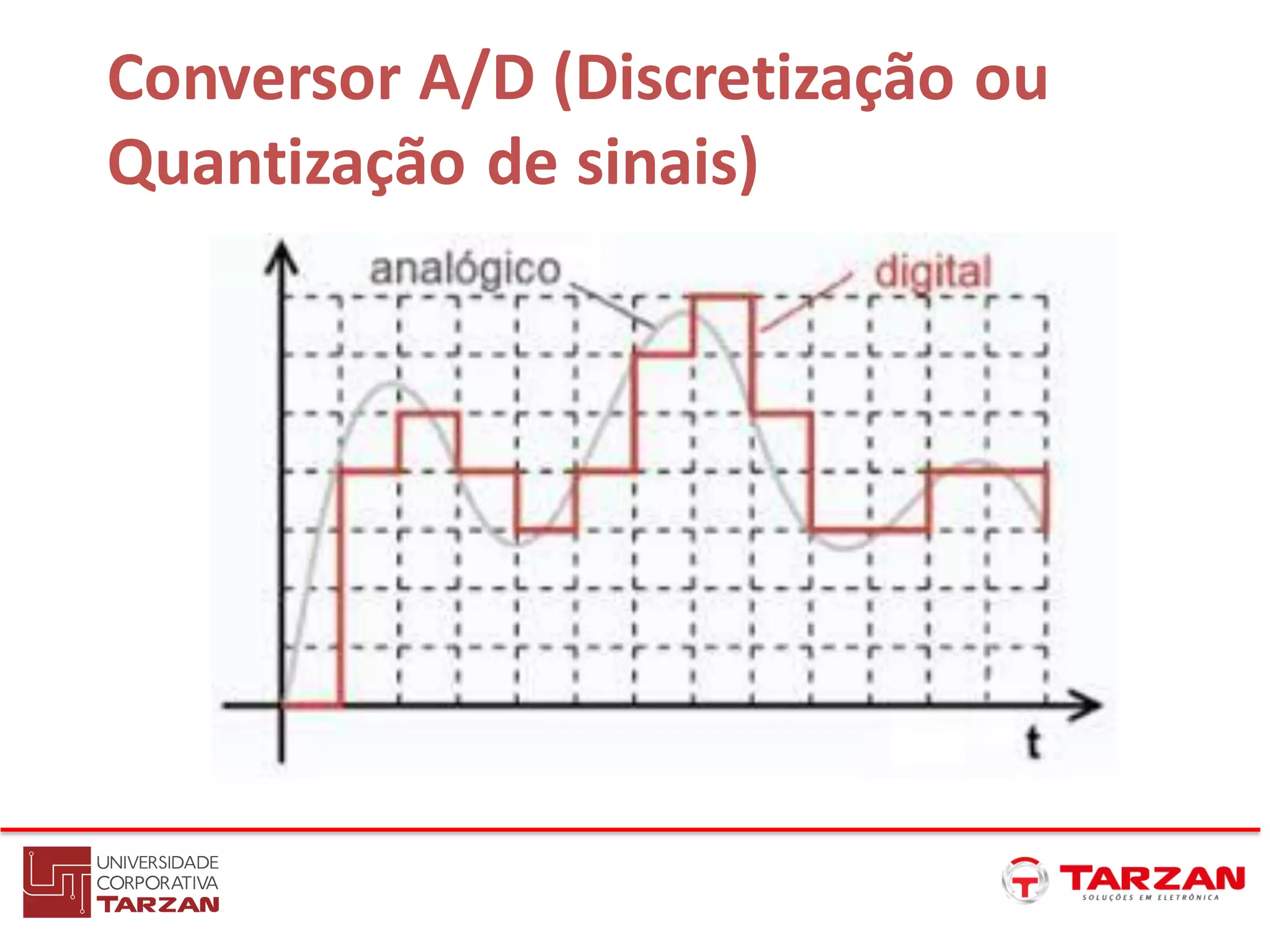

25. Conversor A/D (Discretização ou
Quantização de sinais)

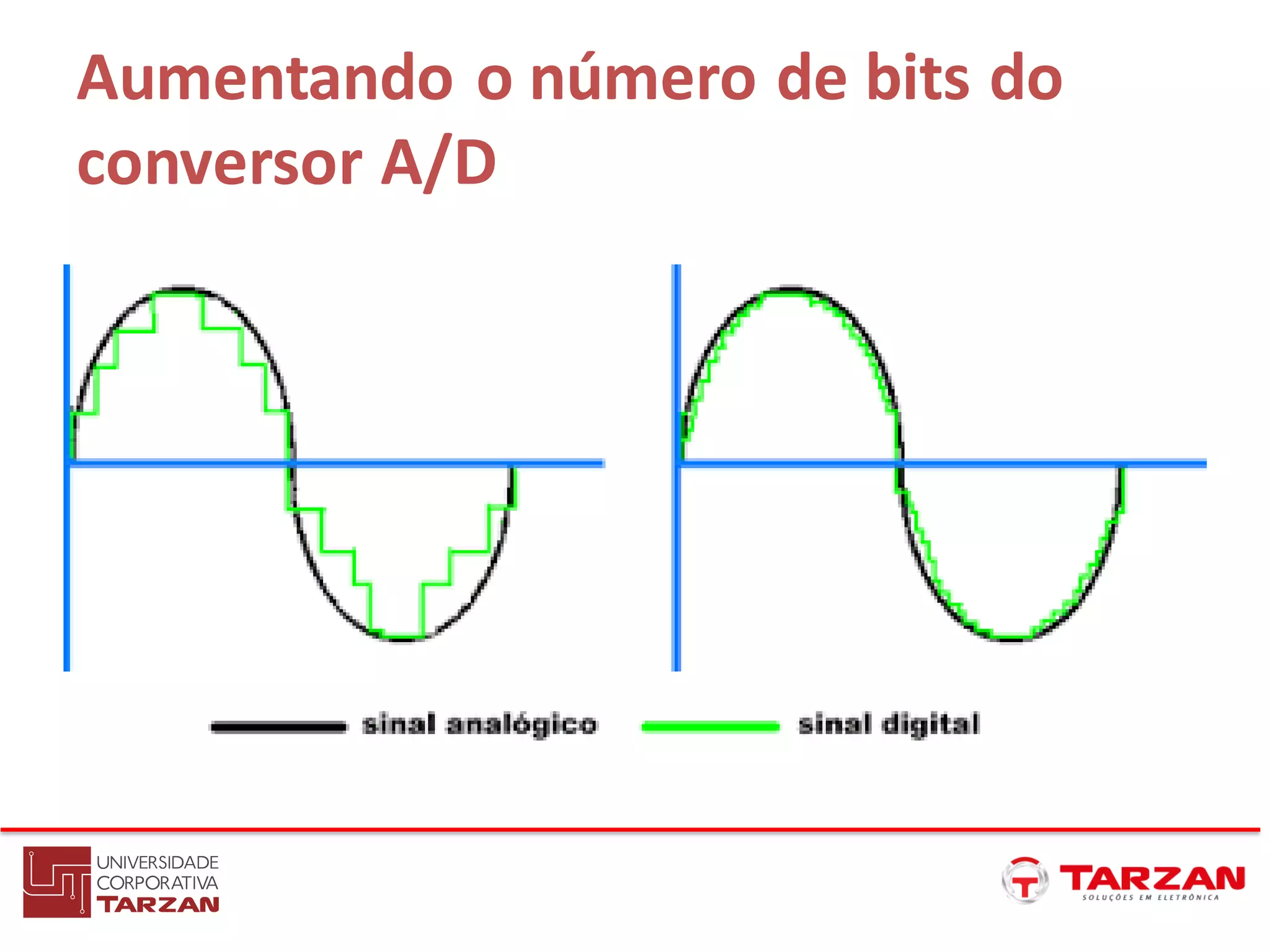

26. Aumentando o número de bits do
conversor A/D

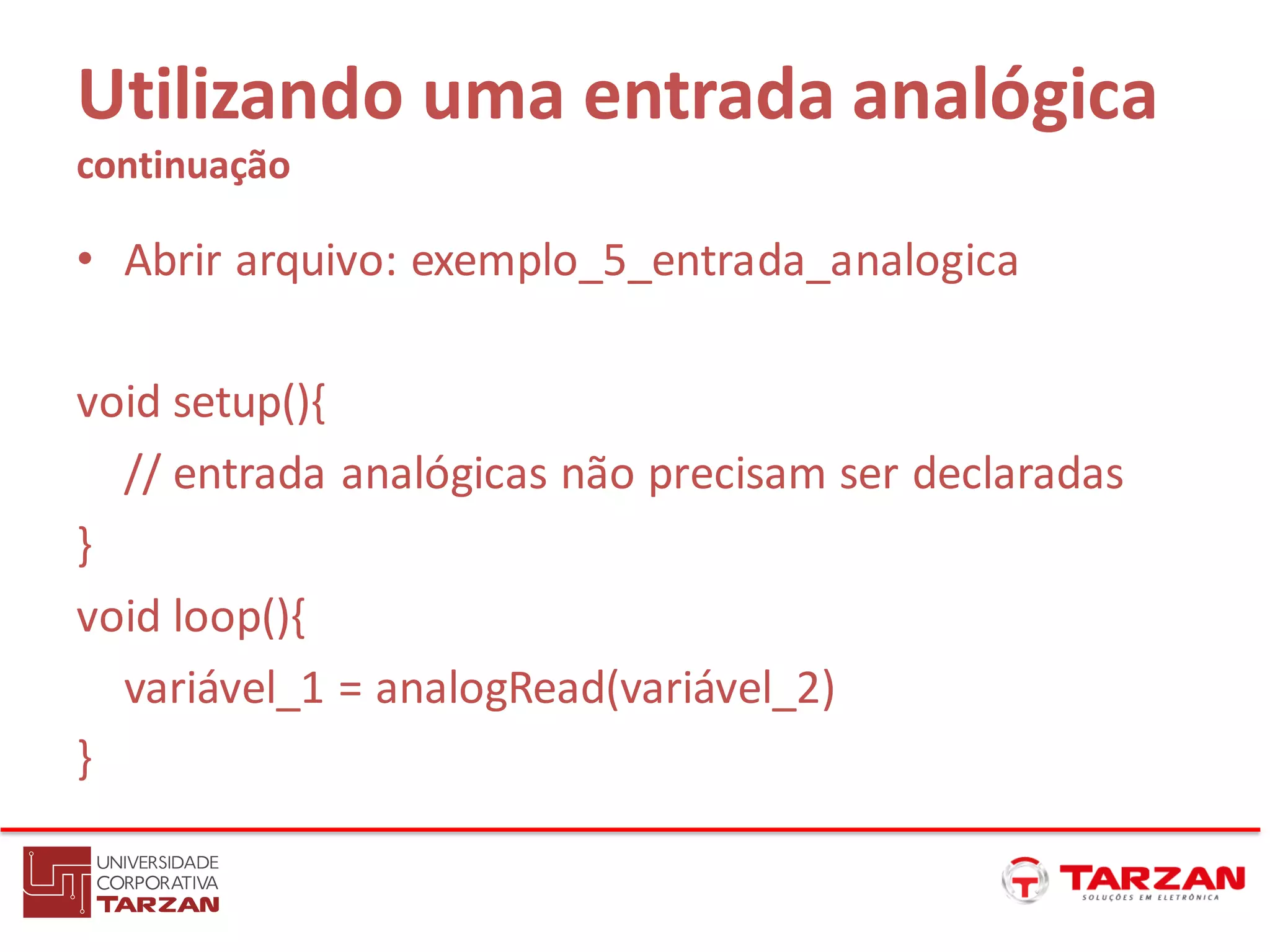

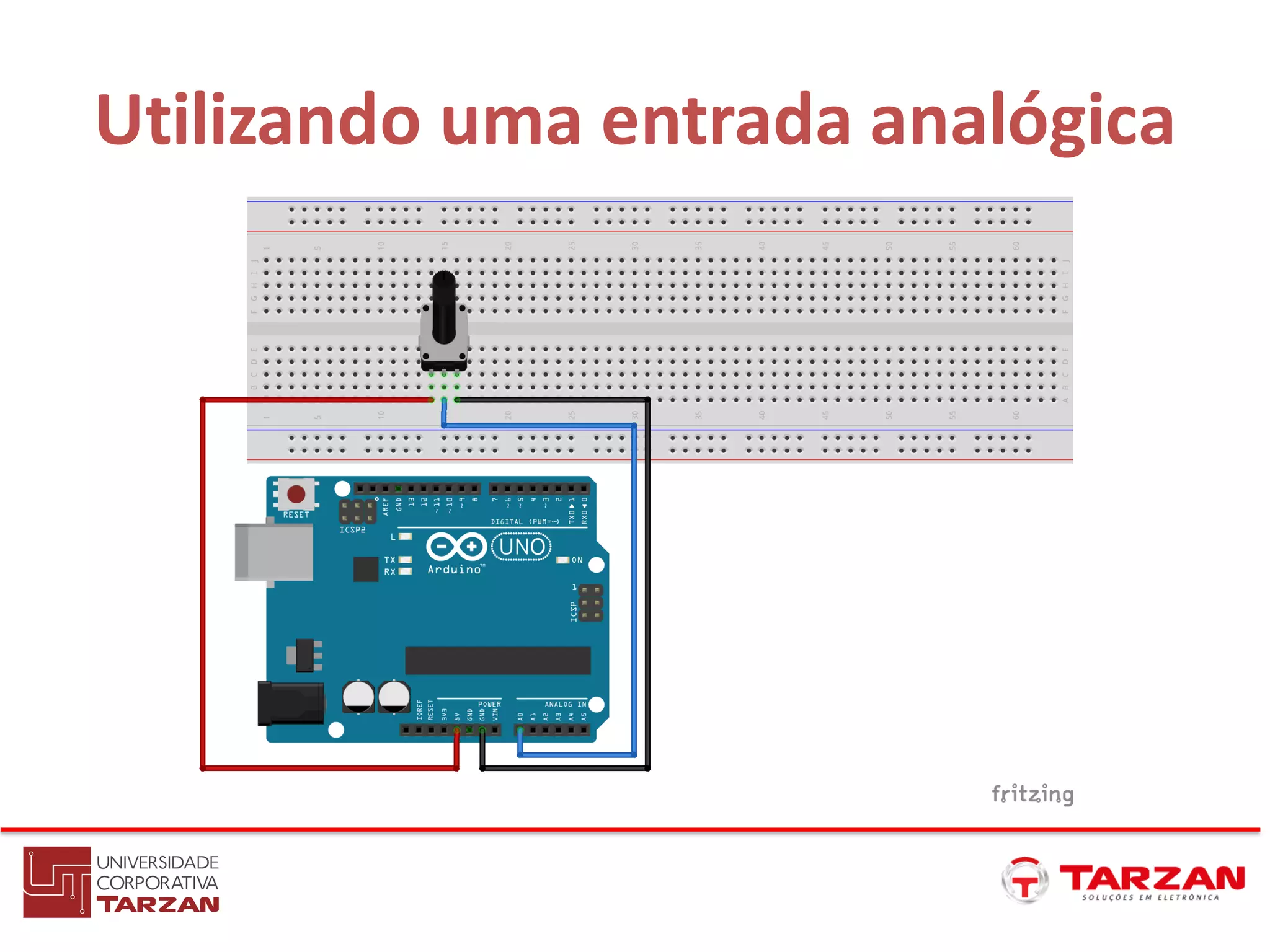

27. Utilizando uma entrada analógica

28. Utilizando uma entrada analógica
continuação
• Abrir arquivo: exemplo_5_entrada_analogica
void setup(){
// entrada analógicas não precisam ser declaradas
}
void loop(){
variável_1 = analogRead(variável_2)
}

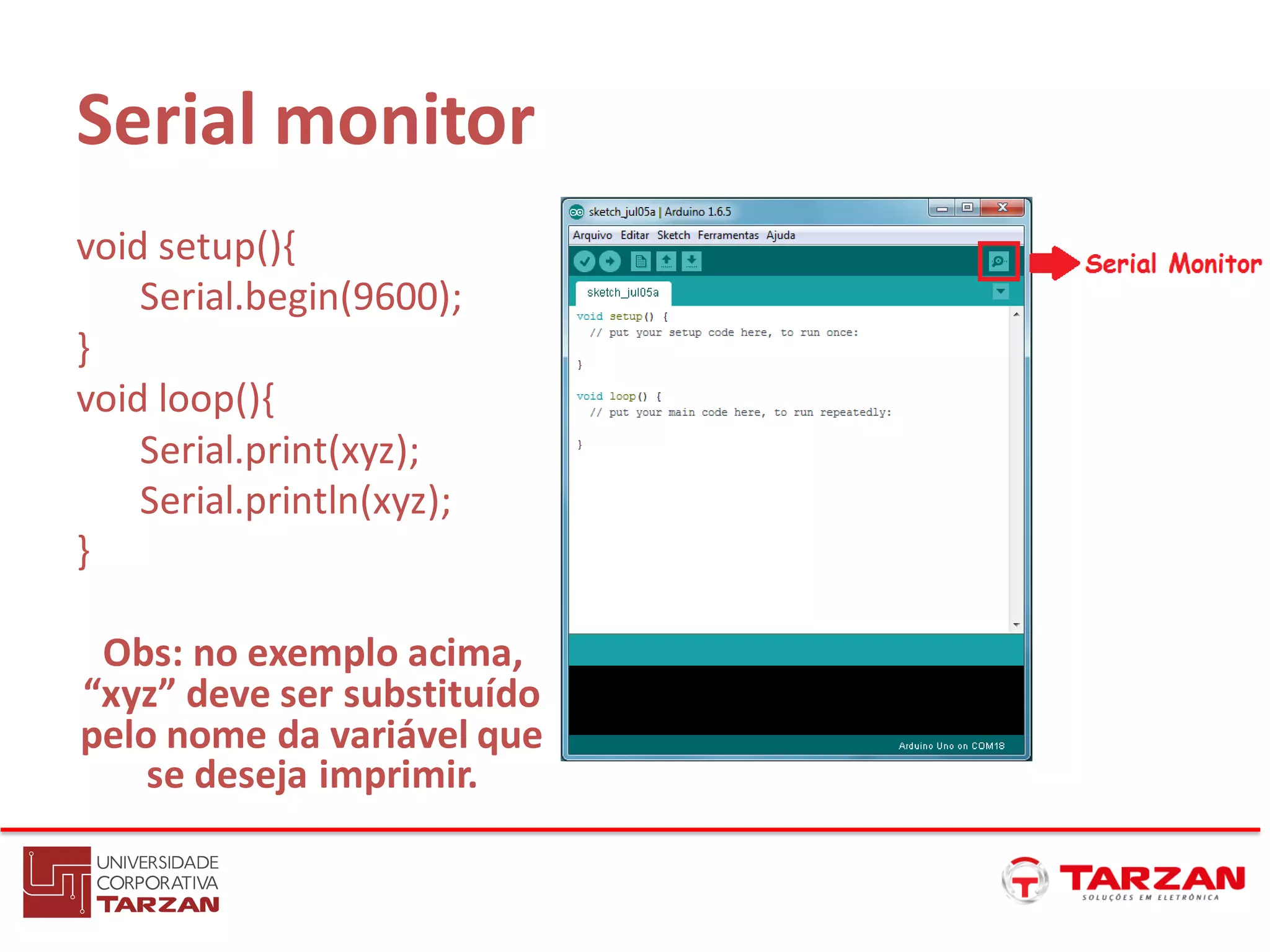

29. Serial monitor
void setup(){
Serial.begin(9600);
}
void loop(){
Serial.print(xyz);
Serial.println(xyz);
}
Obs: no exemplo acima,
“xyz” deve ser substituído
pelo nome da variável que
se deseja imprimir.

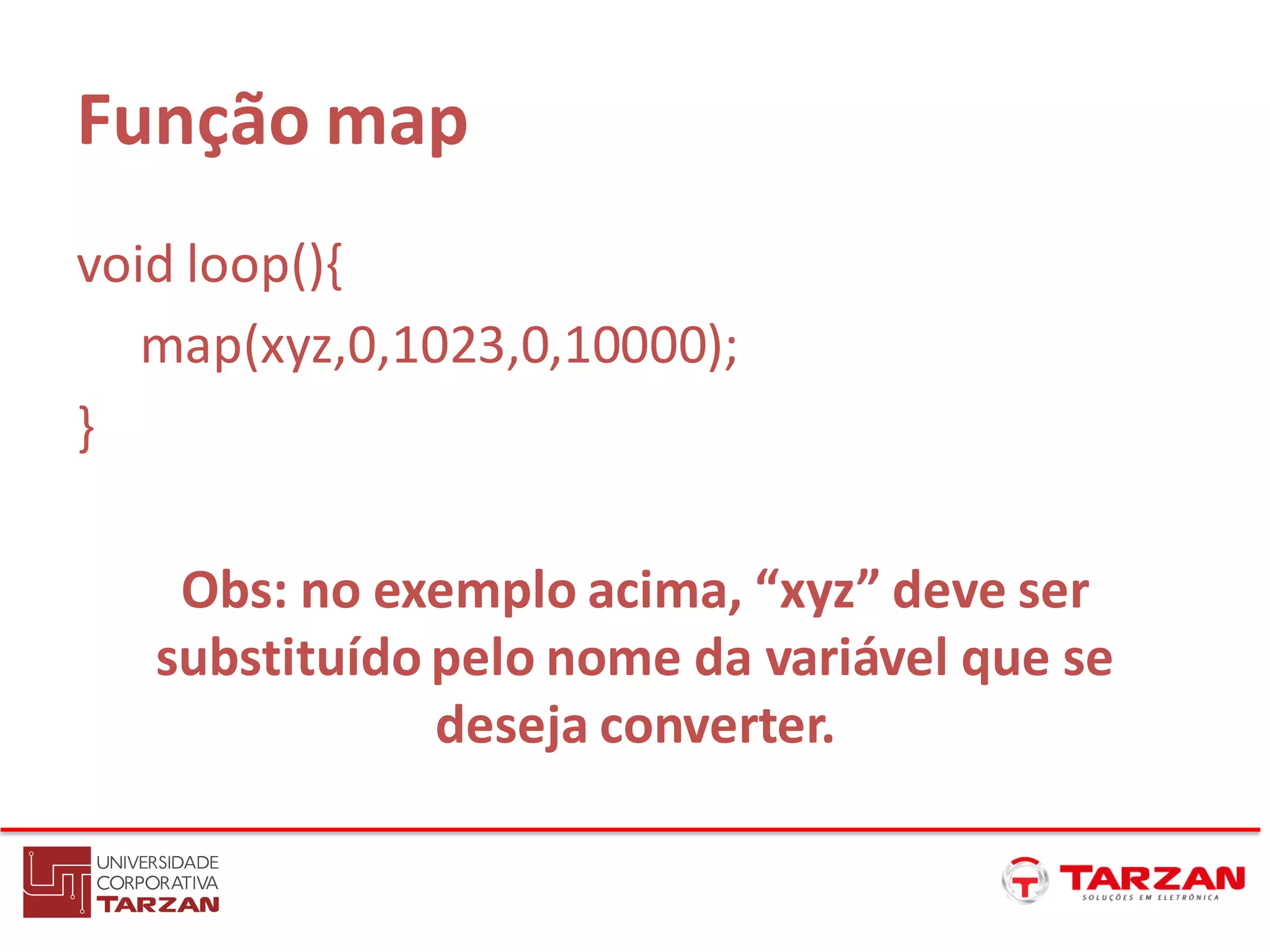

30. Função map
void loop(){
map(xyz,0,1023,0,10000);
}
Obs: no exemplo acima, “xyz” deve ser
substituído pelo nome da variável que se
deseja converter.

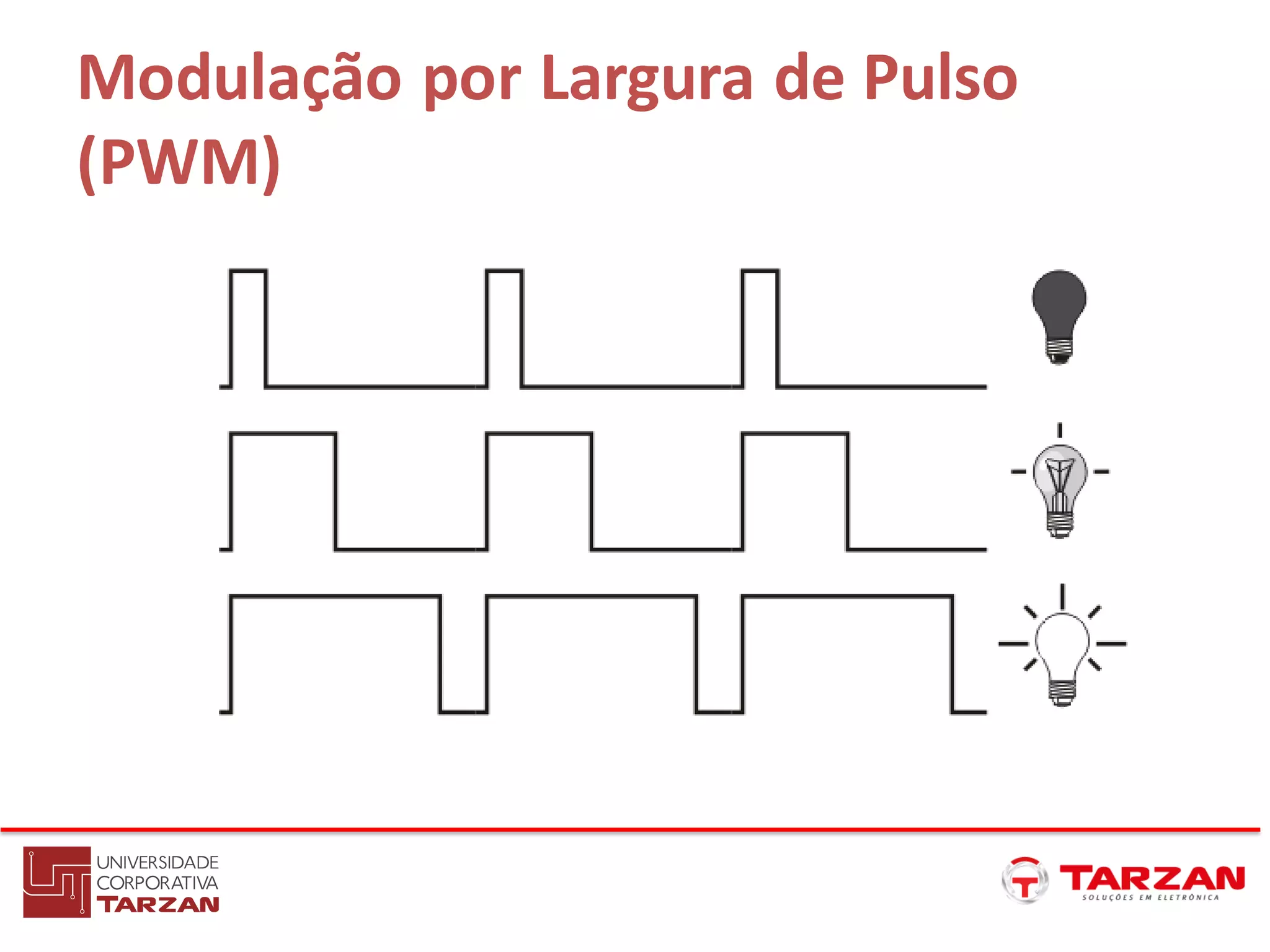

31. Modulação por Largura de Pulso
(PWM)

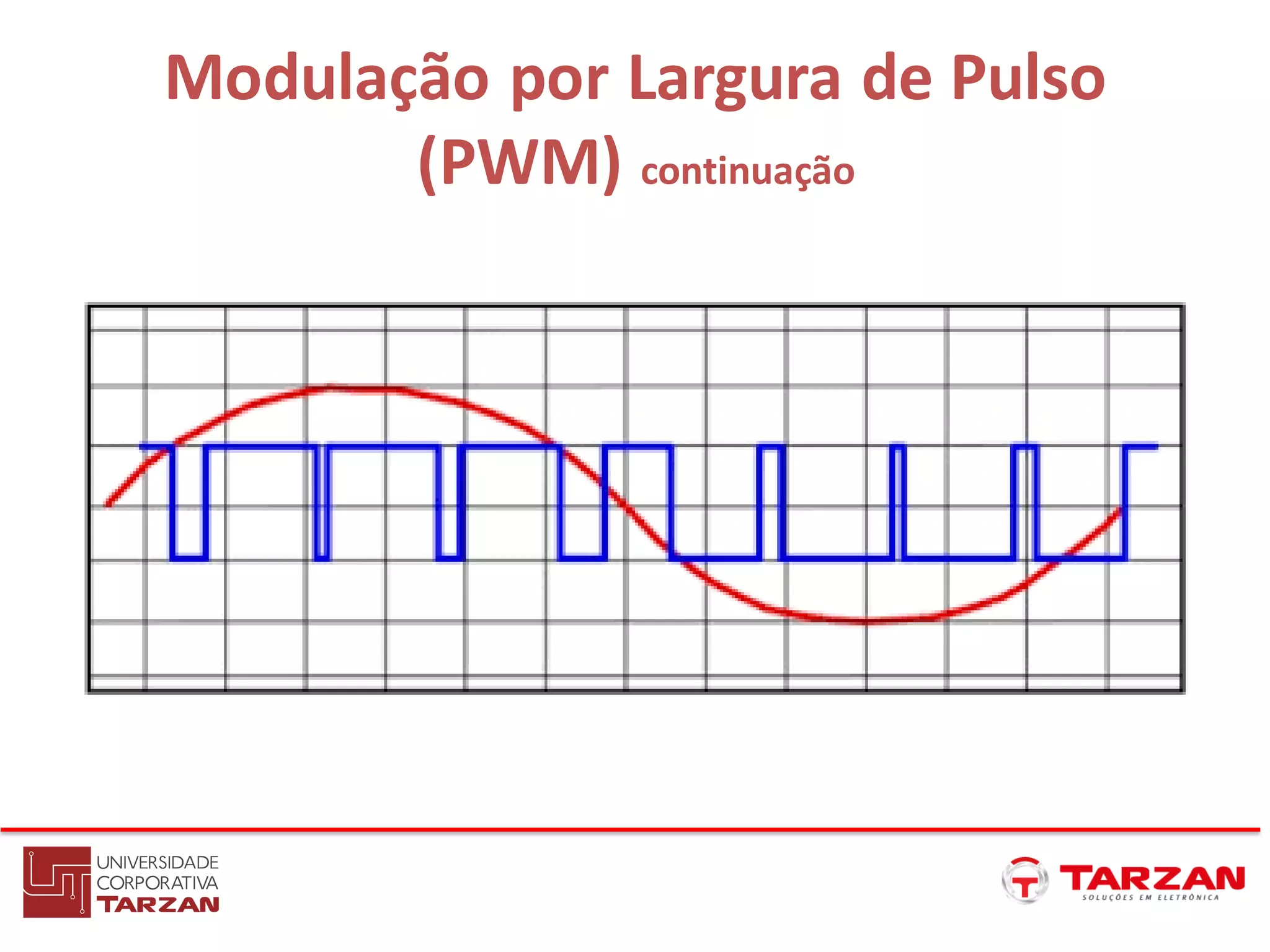

32. Modulação por Largura de Pulso
(PWM) continuação

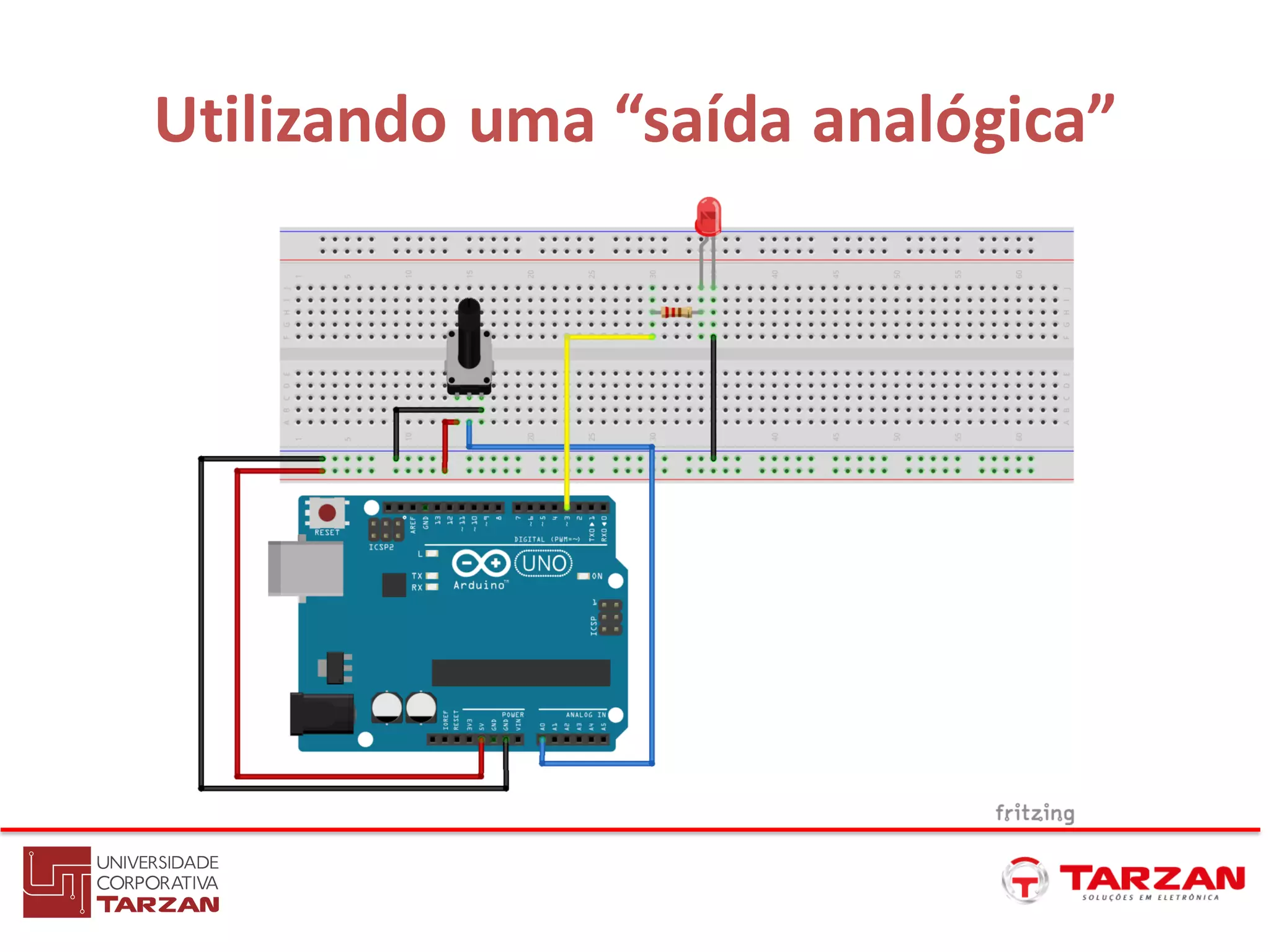

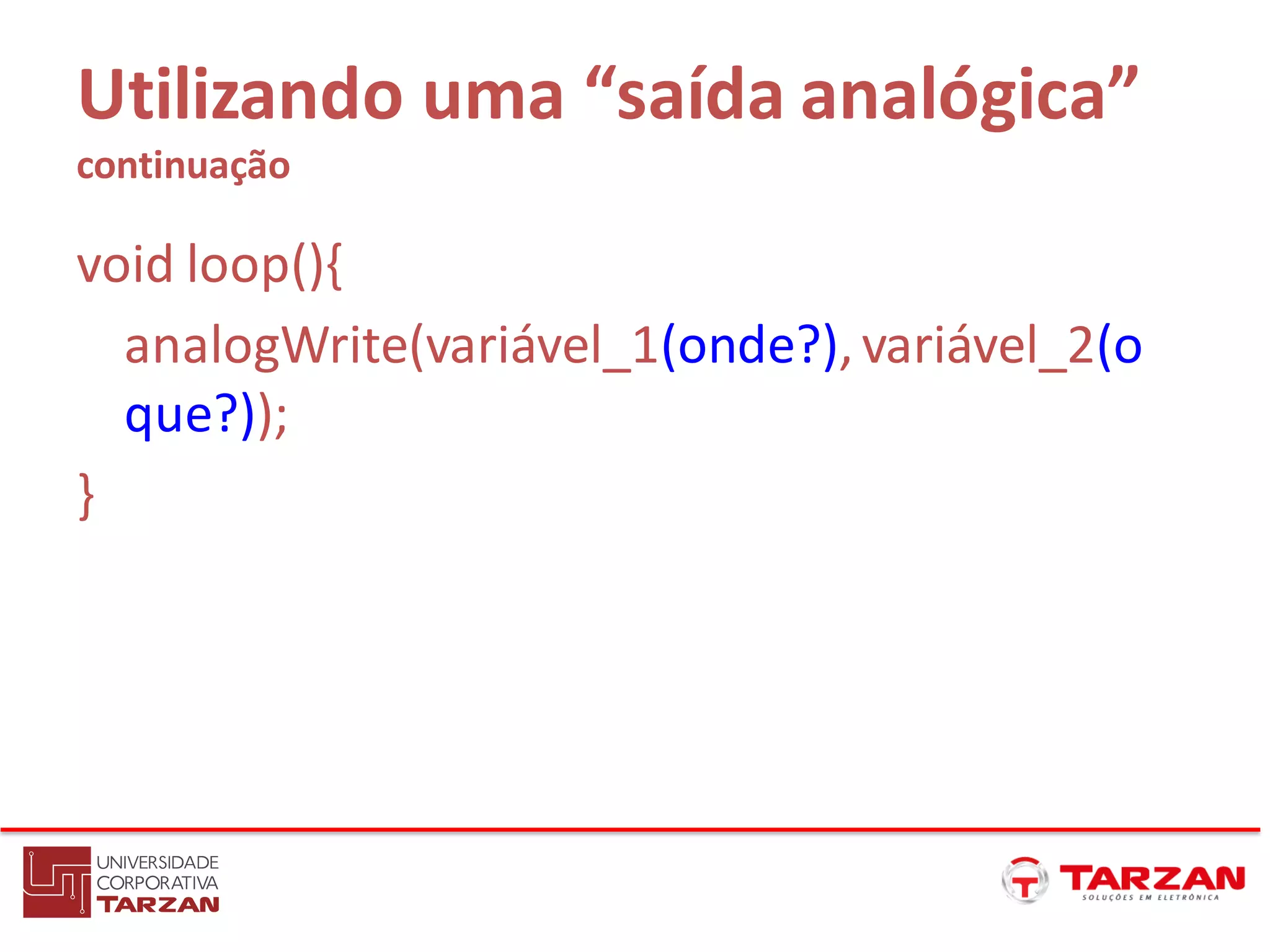

33. Utilizando uma “saída analógica”

34. Utilizando uma “saída analógica”
continuação
void loop(){
analogWrite(variável_1(onde?),variável_2(o
que?));
}

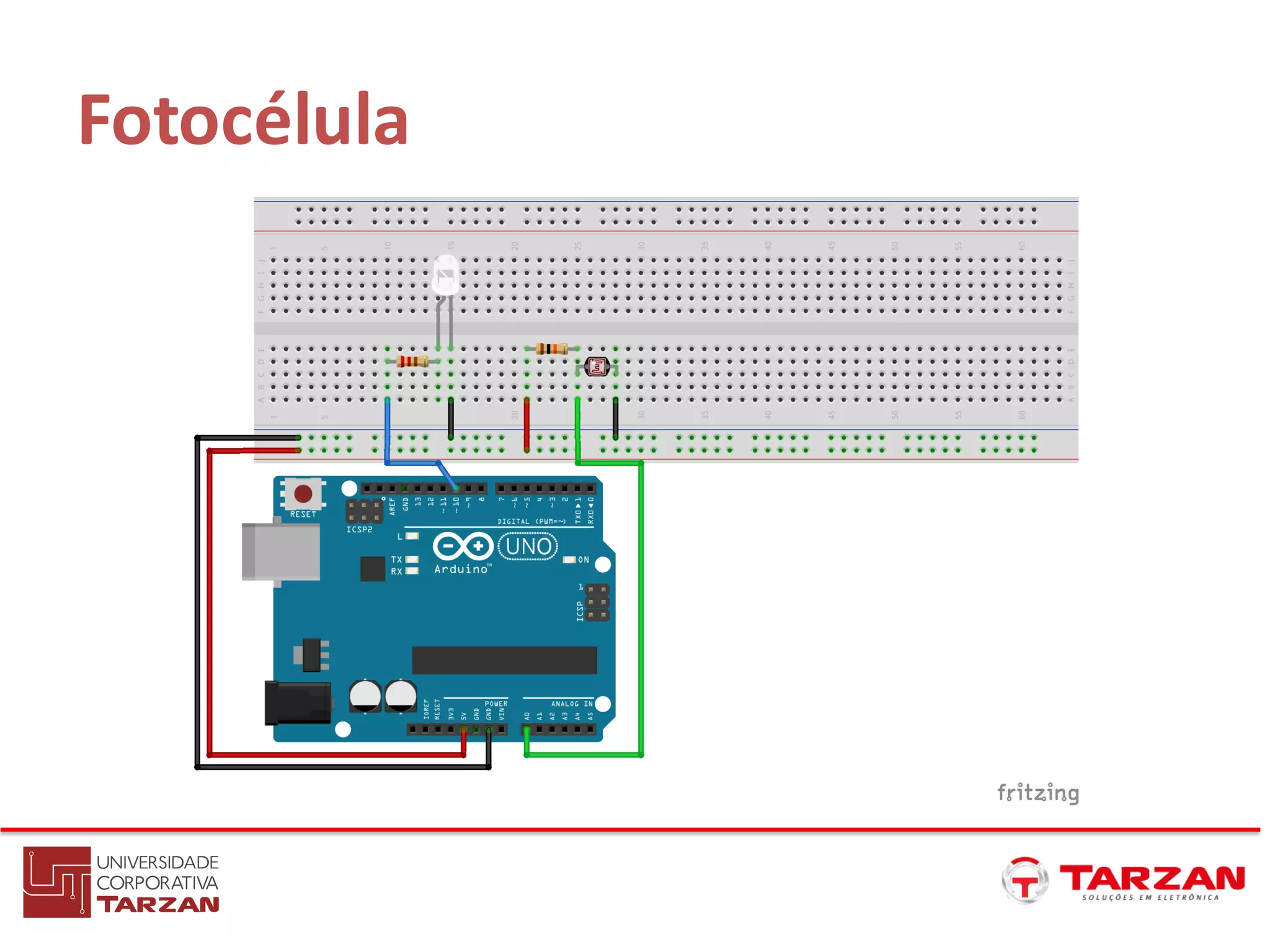

35. Fotocélula

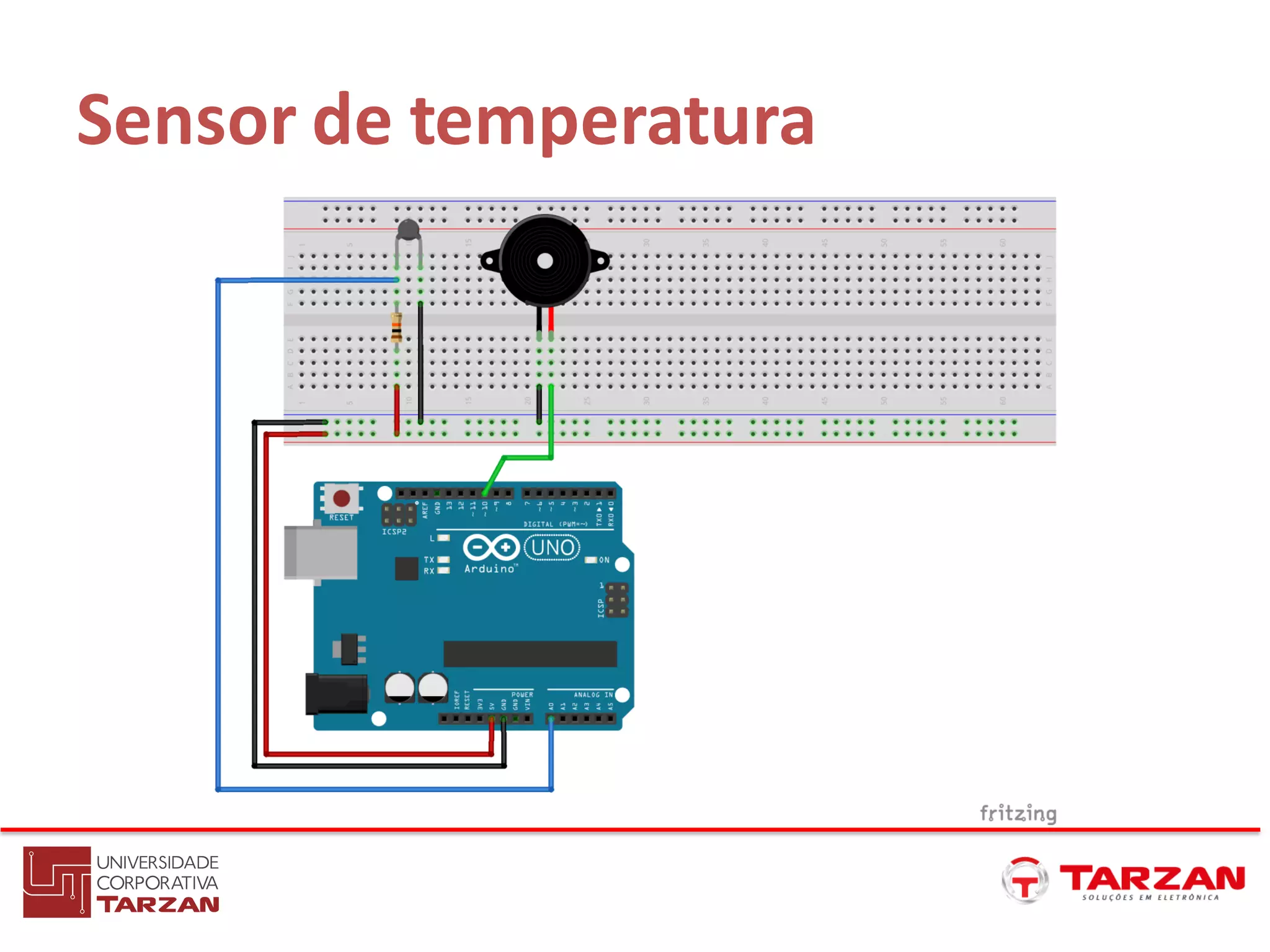

36. Sensor de temperatura

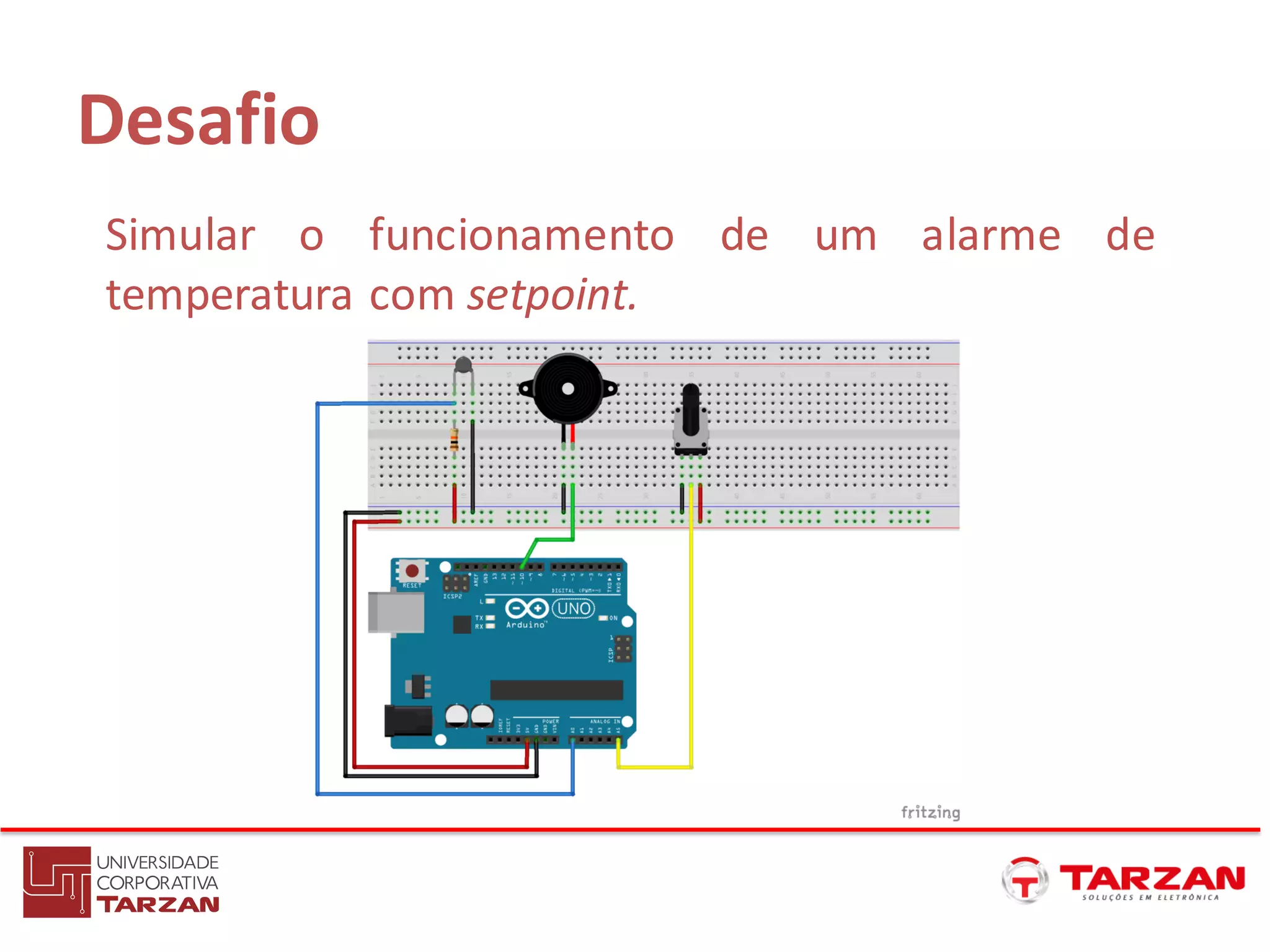

37. Desafio
Simular o funcionamento de um alarme de
temperatura com setpoint.

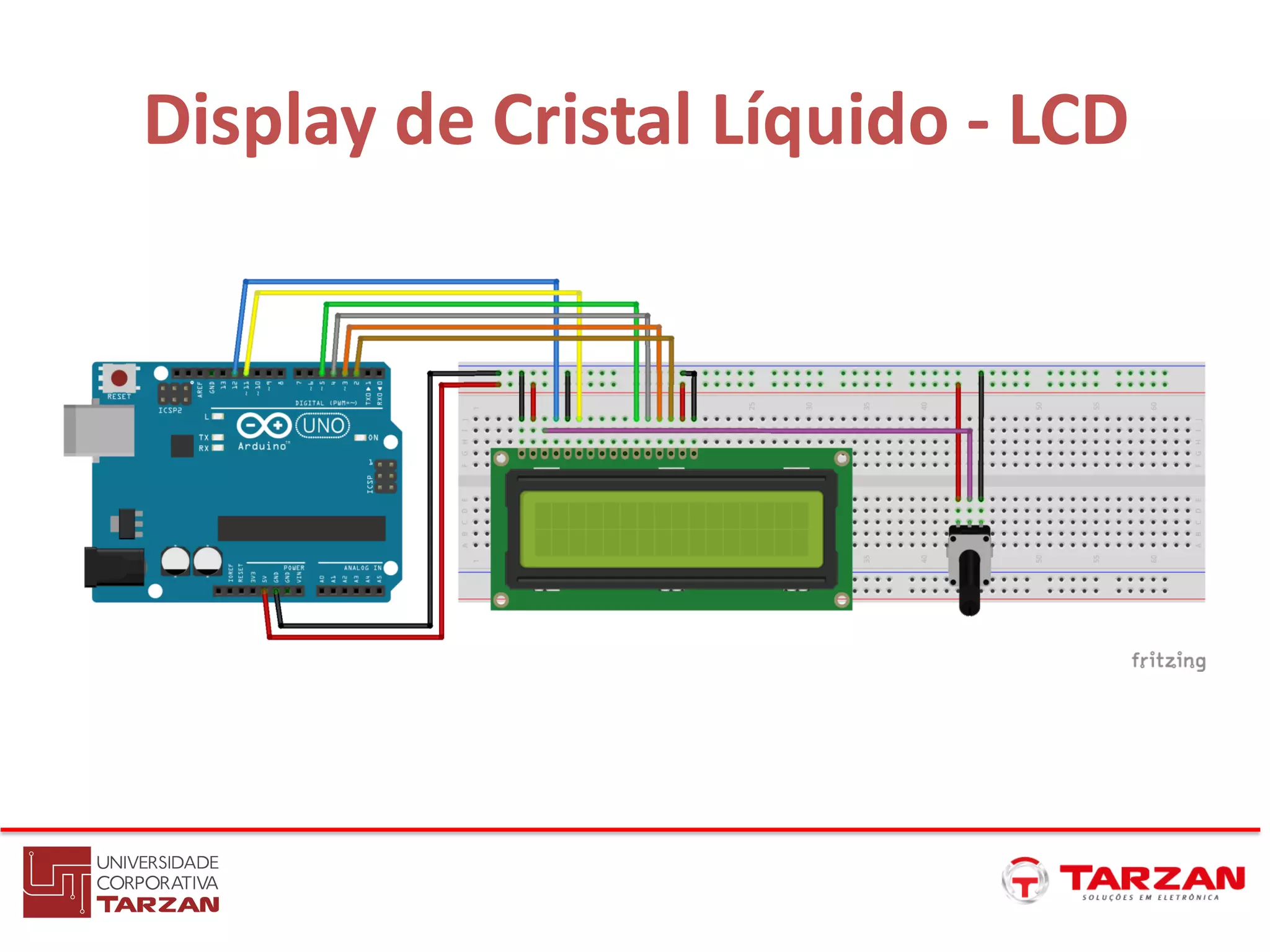

38. Display de Cristal Líquido - LCD

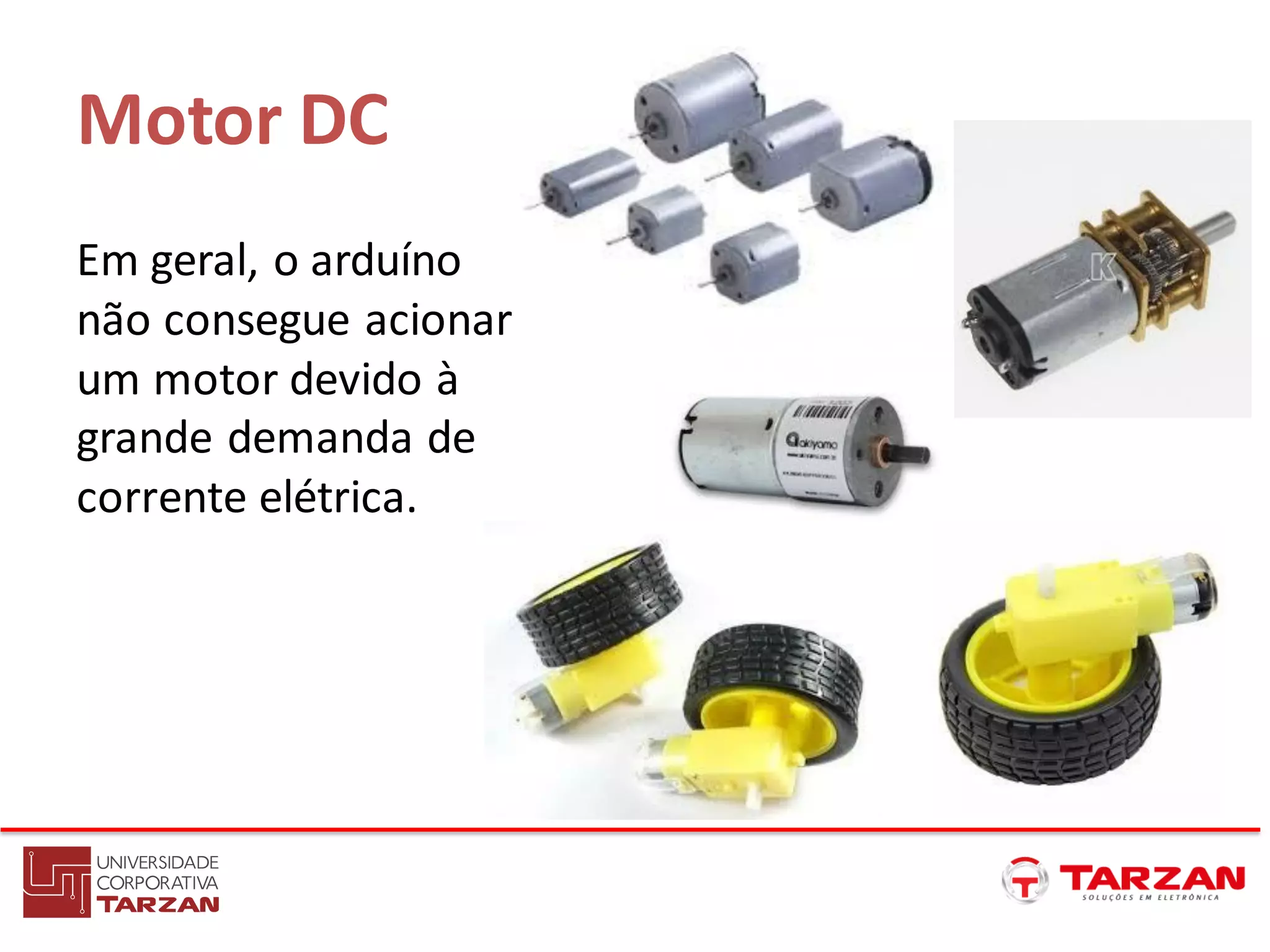

39. Motor DC
Em geral, o arduíno
não consegue acionar
um motor devido à
grande demanda de
corrente elétrica.

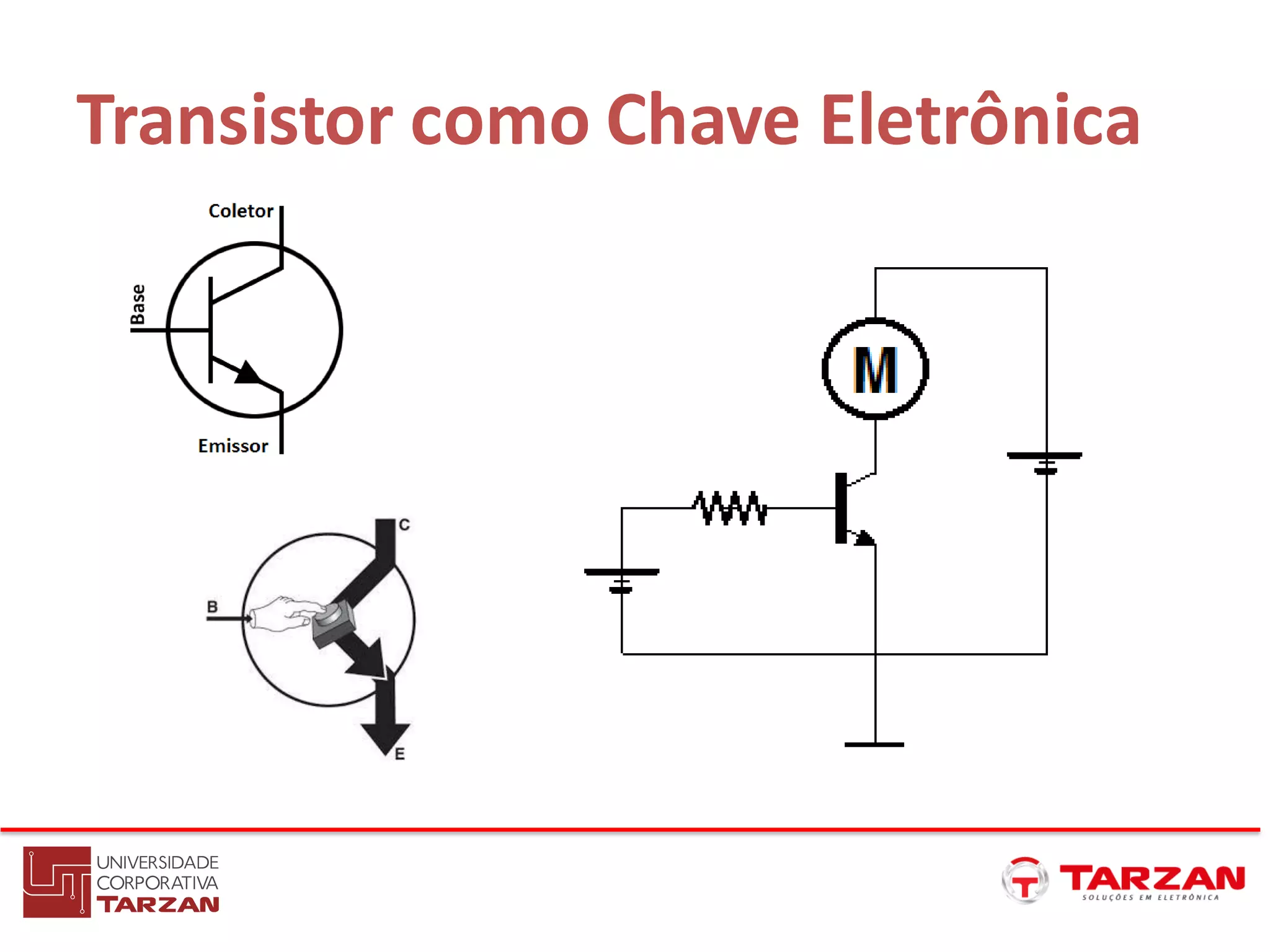

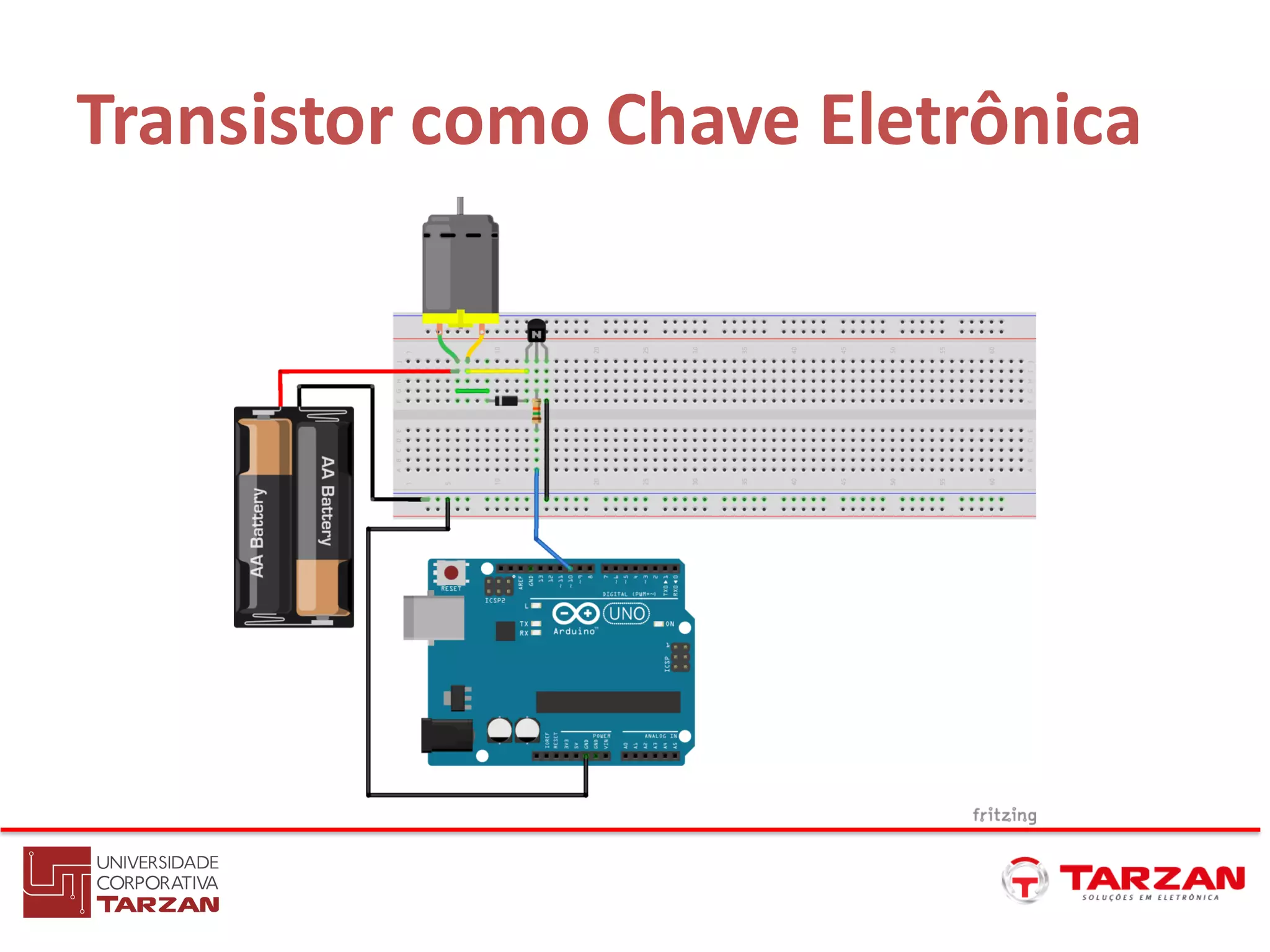

40. Transistor como Chave Eletrônica

41. Transistor como Chave Eletrônica

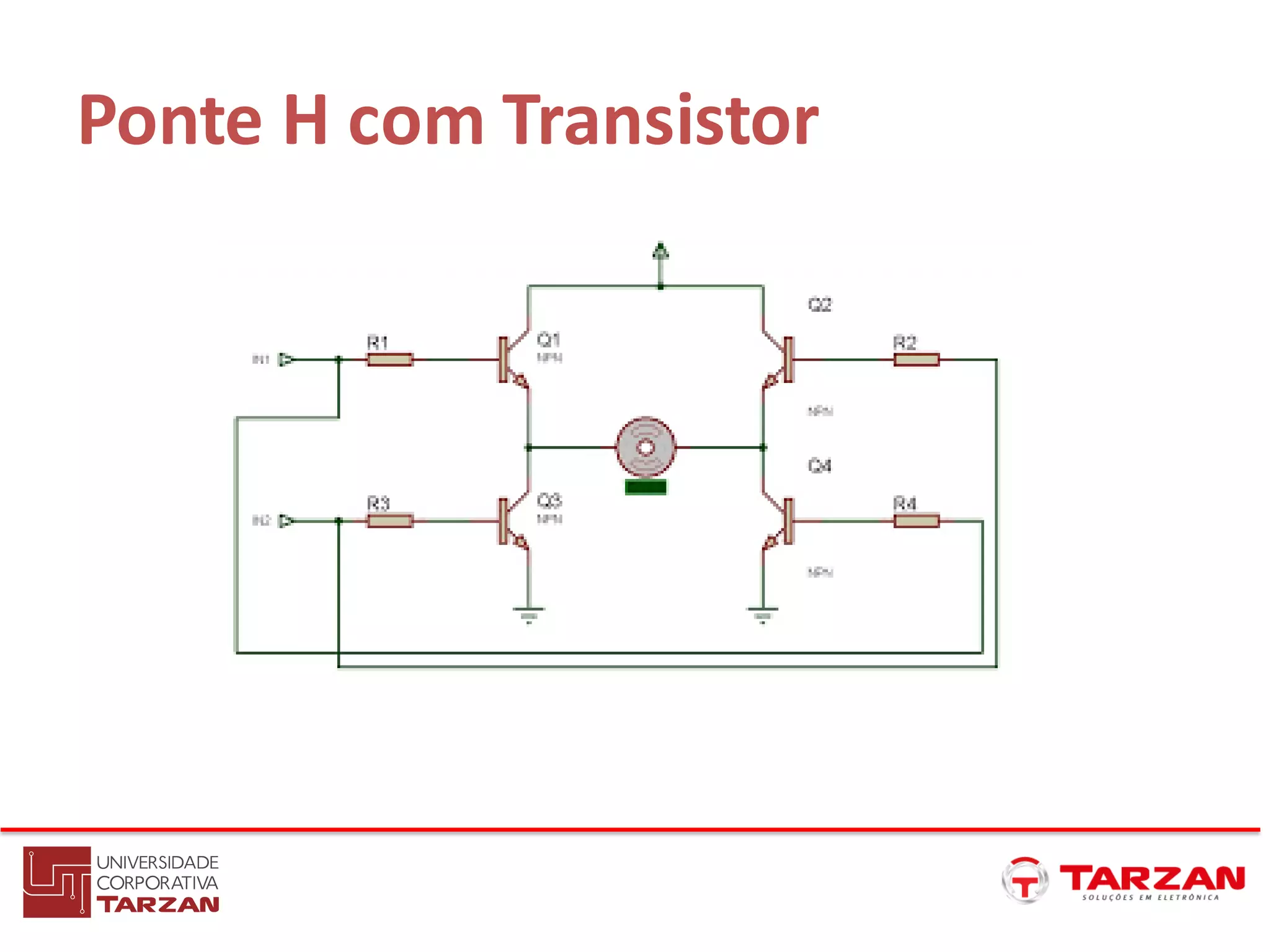

42. Ponte H com Transistor

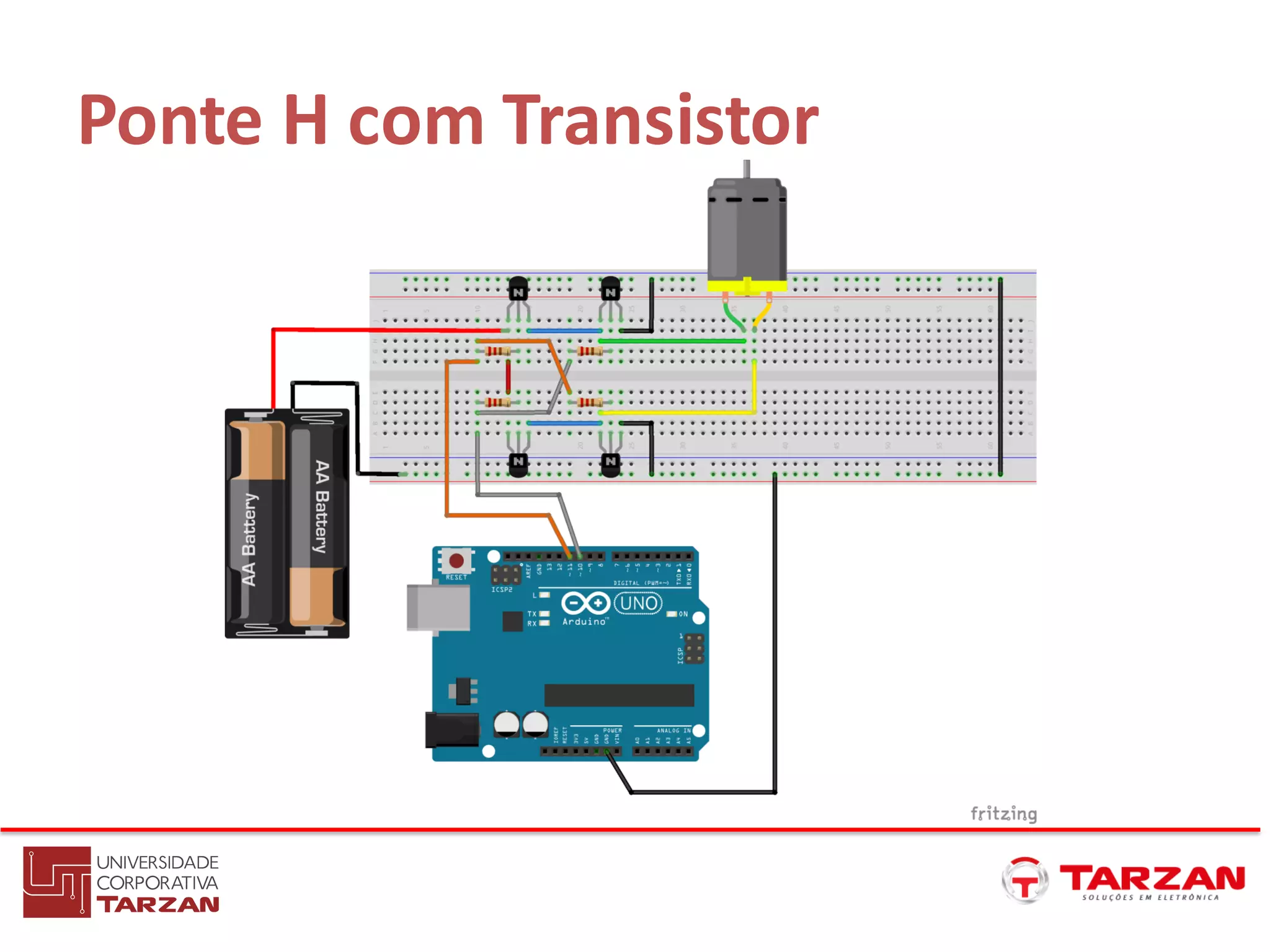

43. Ponte H com Transistor

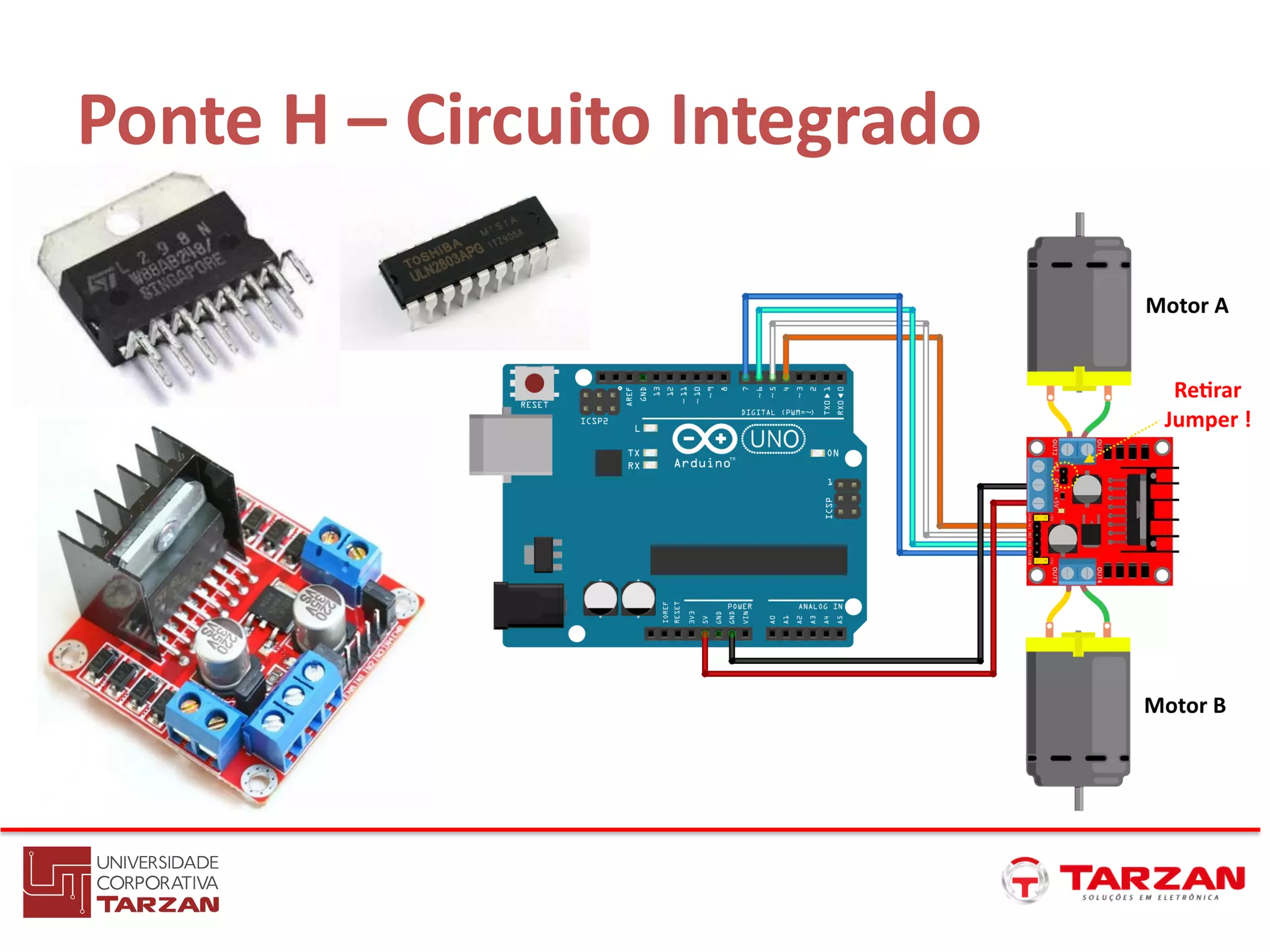

44. Ponte H – Circuito Integrado

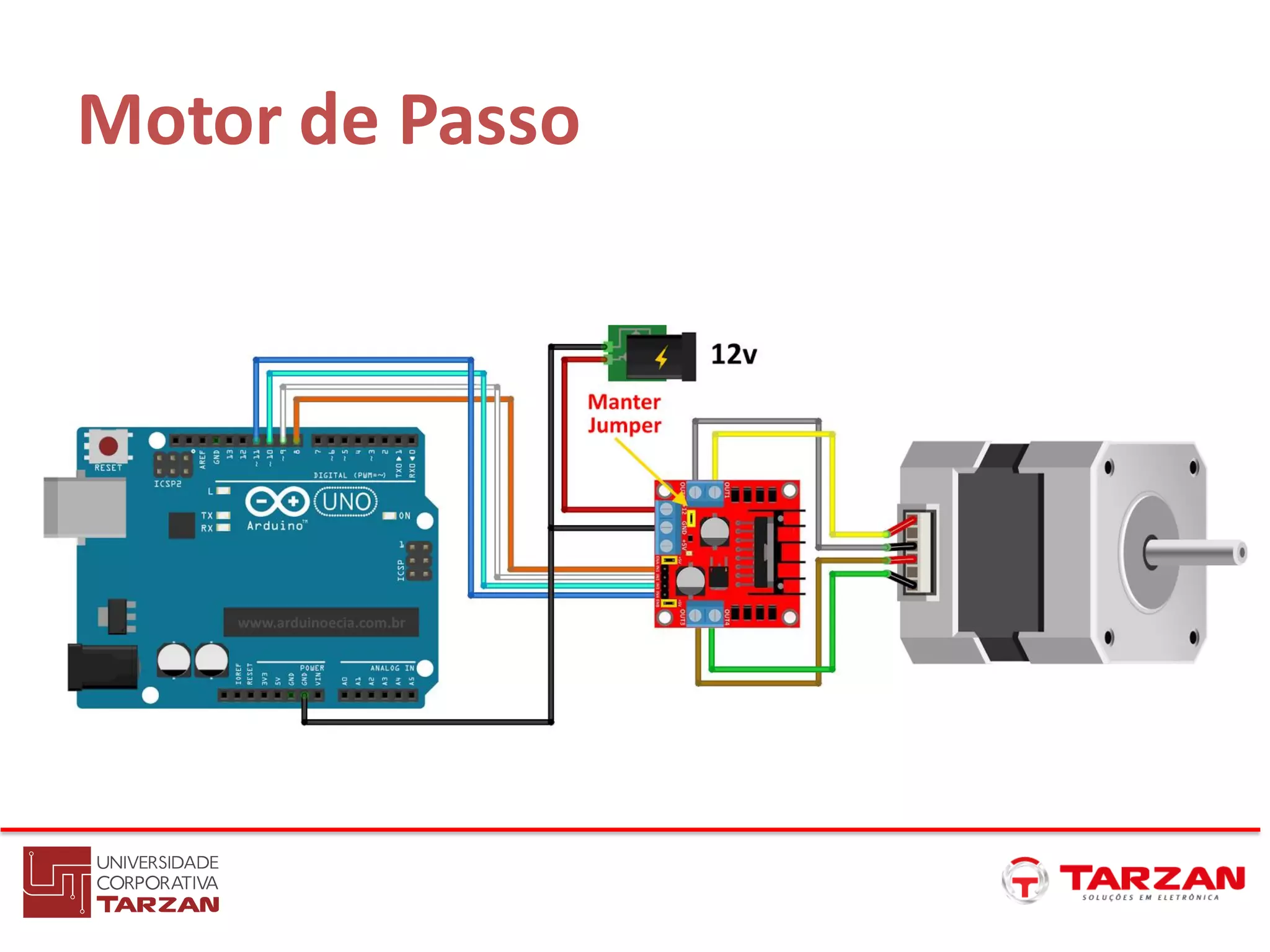

45. Motor de Passo

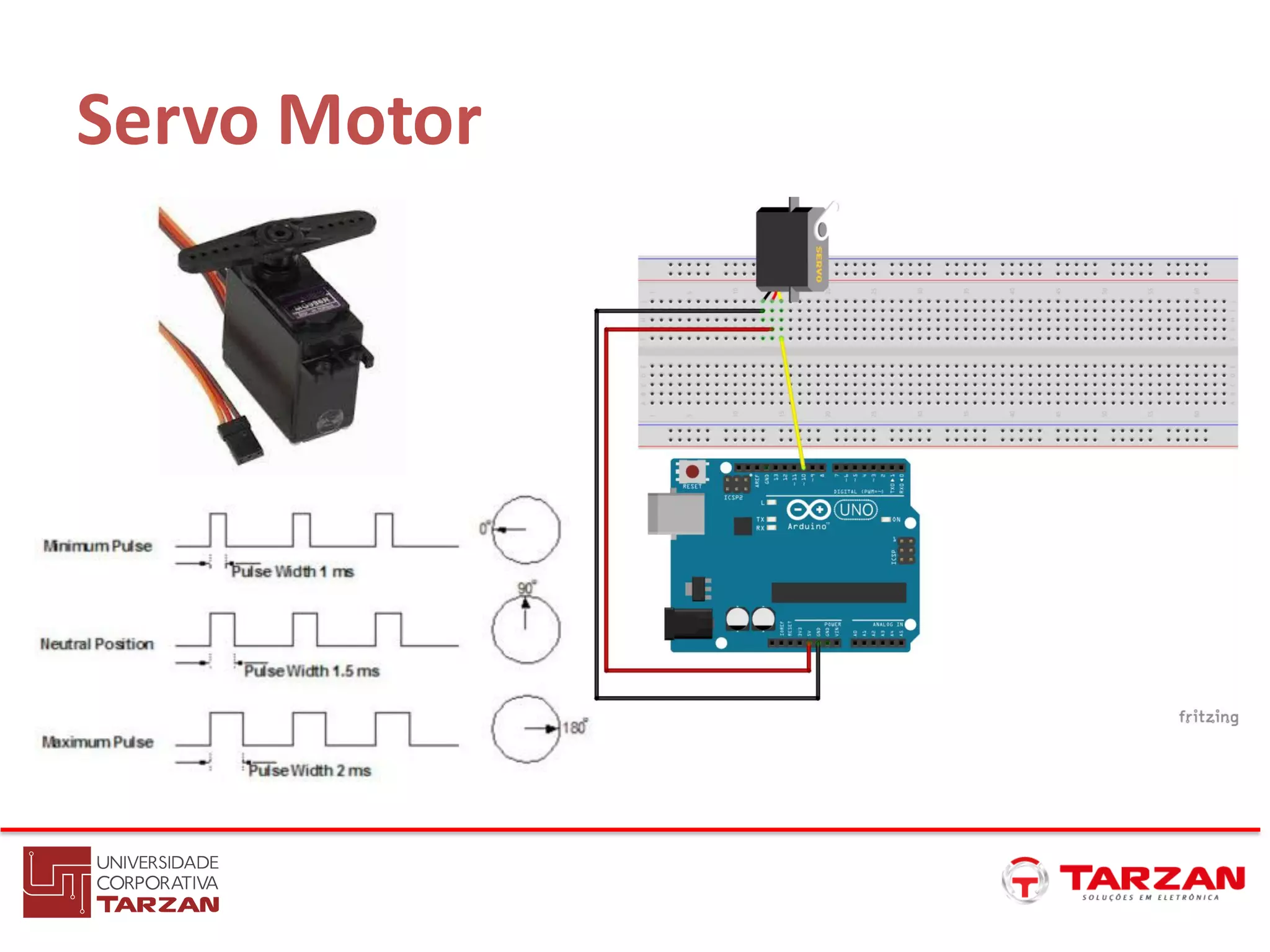

46. Servo Motor

47. Perguntas
