Arduino Workshop: Introdução aos Microcontroladores e Programação

Workshop Arduino

Francisco Marcelino Almeida
franciscomarcelinoalmeida@gmail.com

Marcus Vinícius de Sousa Lemos
marvinlemos@gmail.com

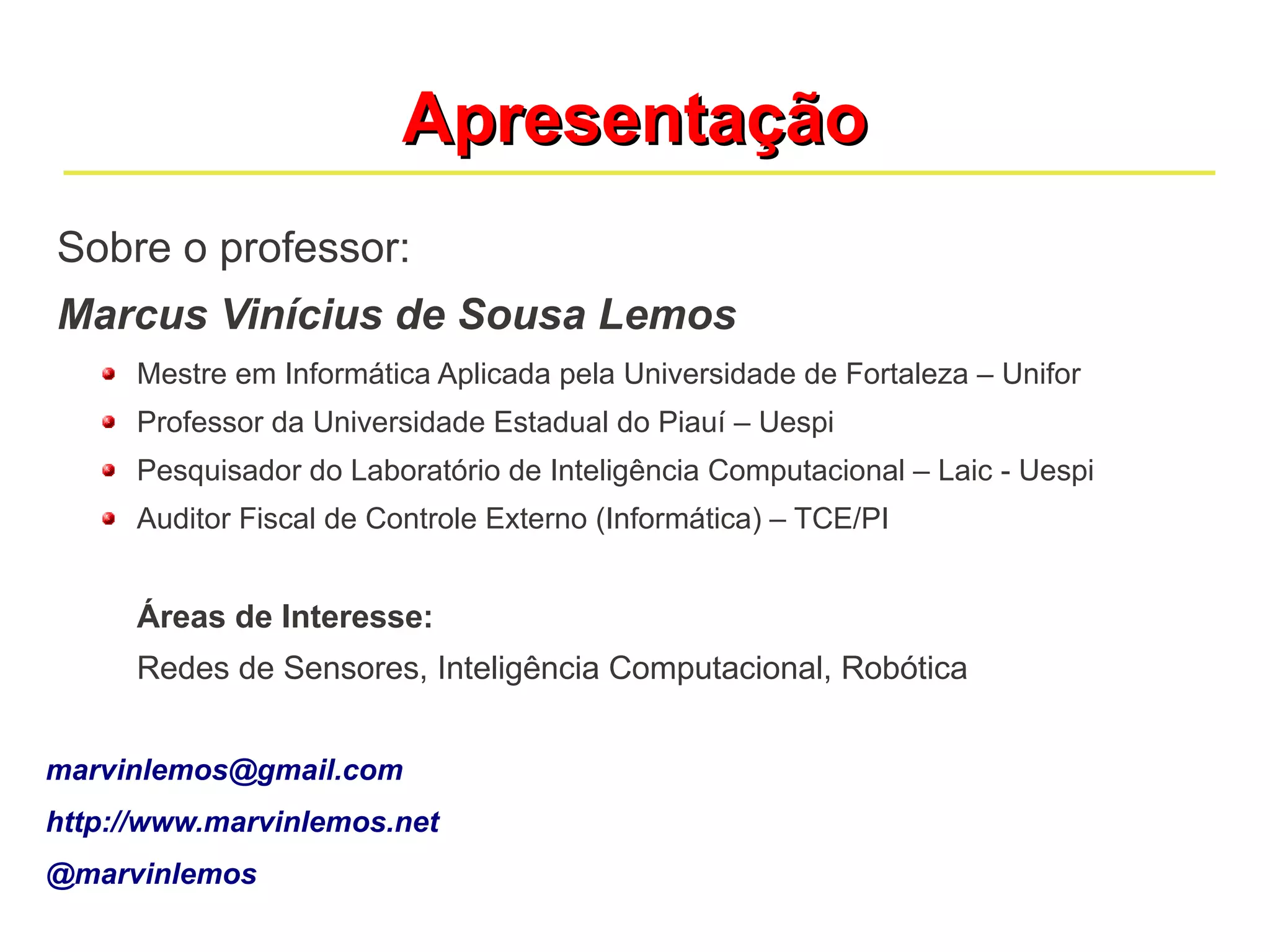

Apresentação
Sobre o professor:
Marcus Vinícius de Sousa Lemos
Mestre em Informática Aplicada pela Universidade de Fortaleza – Unifor
Professor da Universidade Estadual do Piauí – Uespi
Pesquisador do Laboratório de Inteligência Computacional – Laic - Uespi
Auditor Fiscal de Controle Externo (Informática) – TCE/PI

Áreas de Interesse:
Redes de Sensores, Inteligência Computacional, Robótica

marvinlemos@gmail.com
http://www.marvinlemos.net
@marvinlemos

Apresentação
Sobre o professor:
Francisco Marcelino Almeida de Araújo
Mestrando em Biotecnologia pela Universidade Federal do Piauí - UFPI
Professor do Instituto Federal do Piauí – IFPI

Áreas de Interesse:
Inteligência Computacional, Processamento de Imagens,
Microeletrônica, Nanotecnologia

franciscomarcelinoalmeida@gmail.com
http://www.arduinopi.net
@keyjin

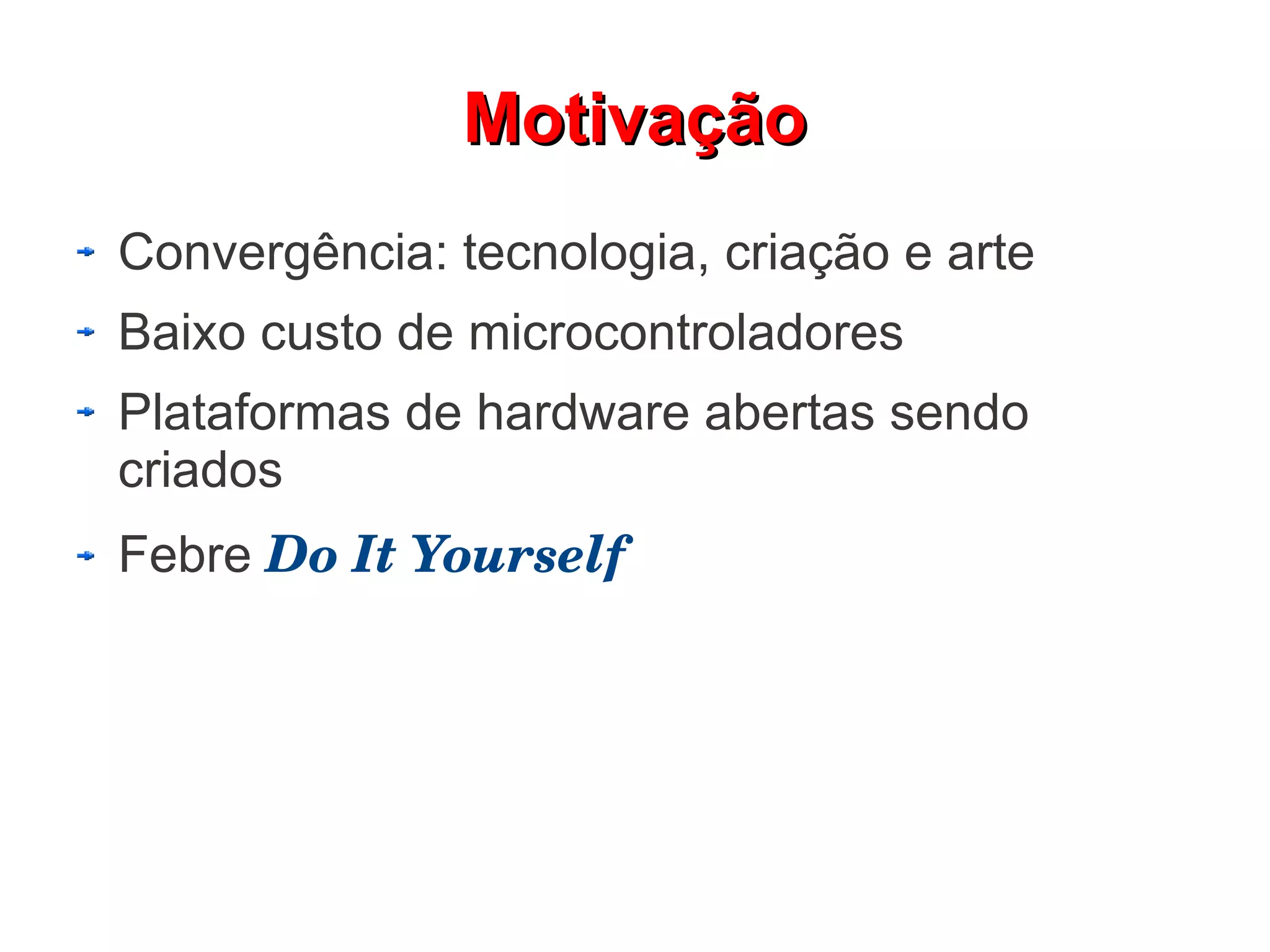

Motivação
Convergência: tecnologia, criação e arte
Baixo custo de microcontroladores
Plataformas de hardware abertas sendo
criados
Febre Do It Yourself

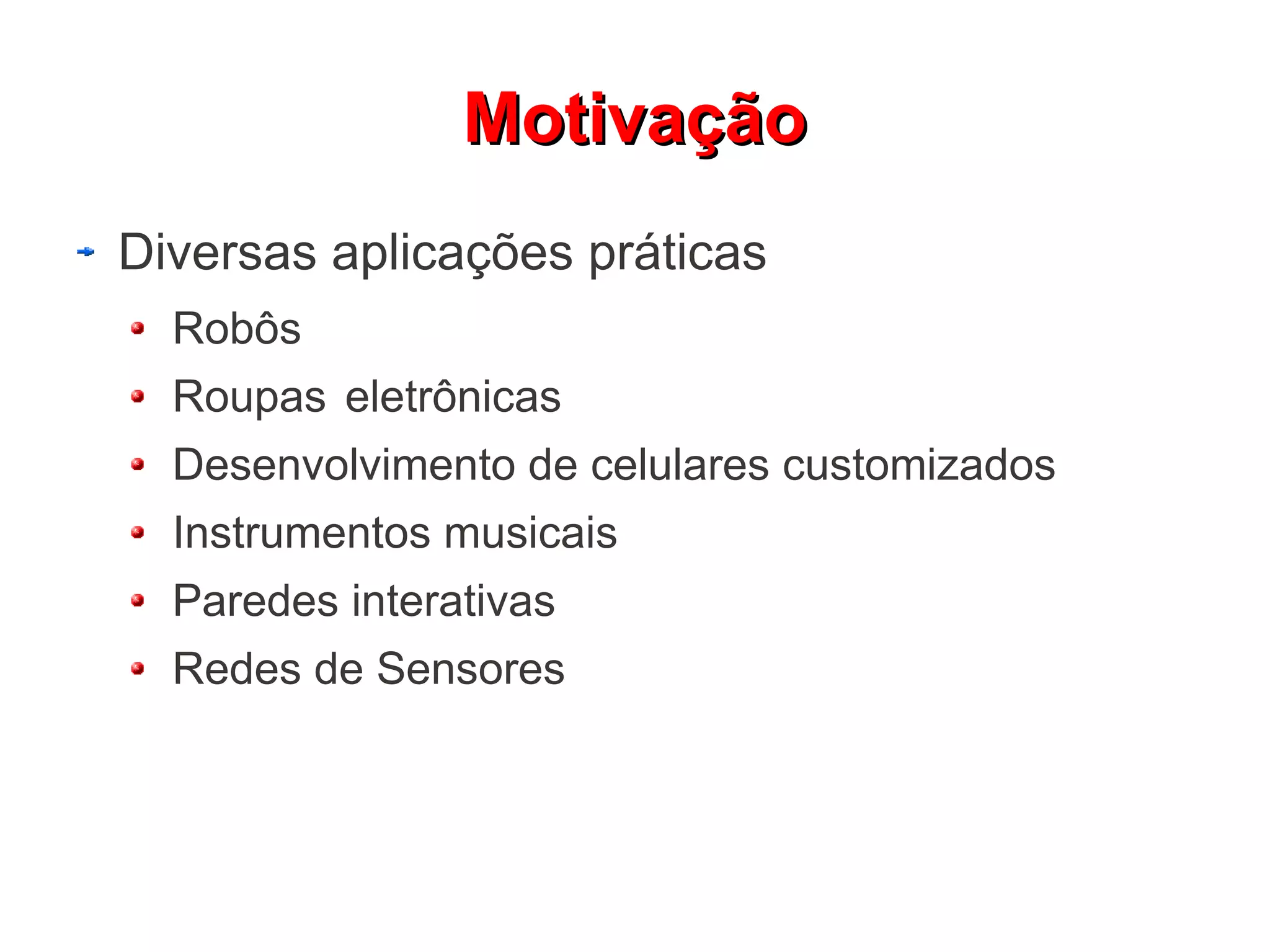

Motivação
Diversas aplicações práticas
Robôs
Roupas eletrônicas
Desenvolvimento de celulares customizados
Instrumentos musicais
Paredes interativas
Redes de Sensores

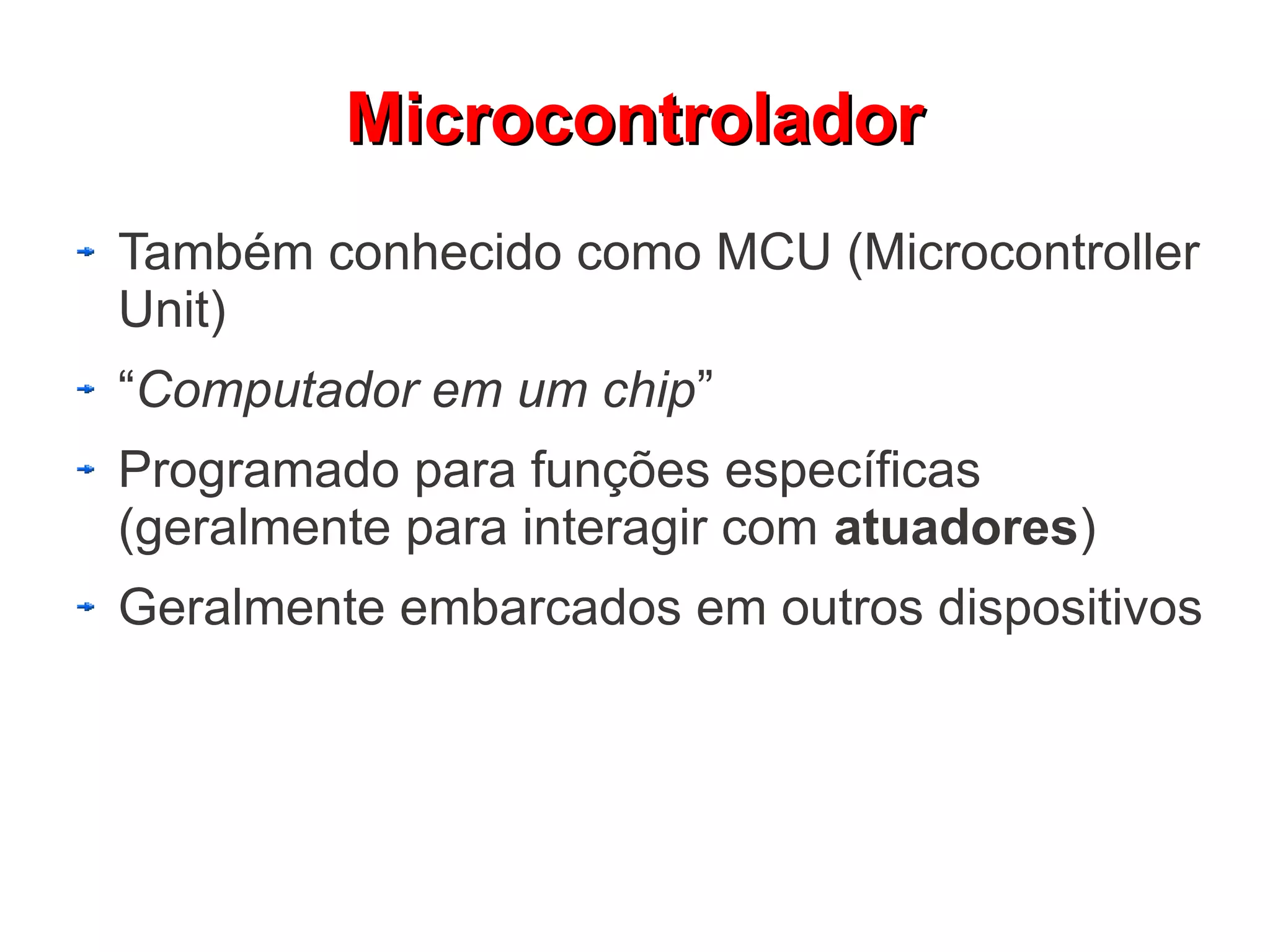

Microcontrolador
Também conhecido como MCU (Microcontroller
Unit)
“Computador em um chip”
Programado para funções específicas
(geralmente para interagir com atuadores)
Geralmente embarcados em outros dispositivos

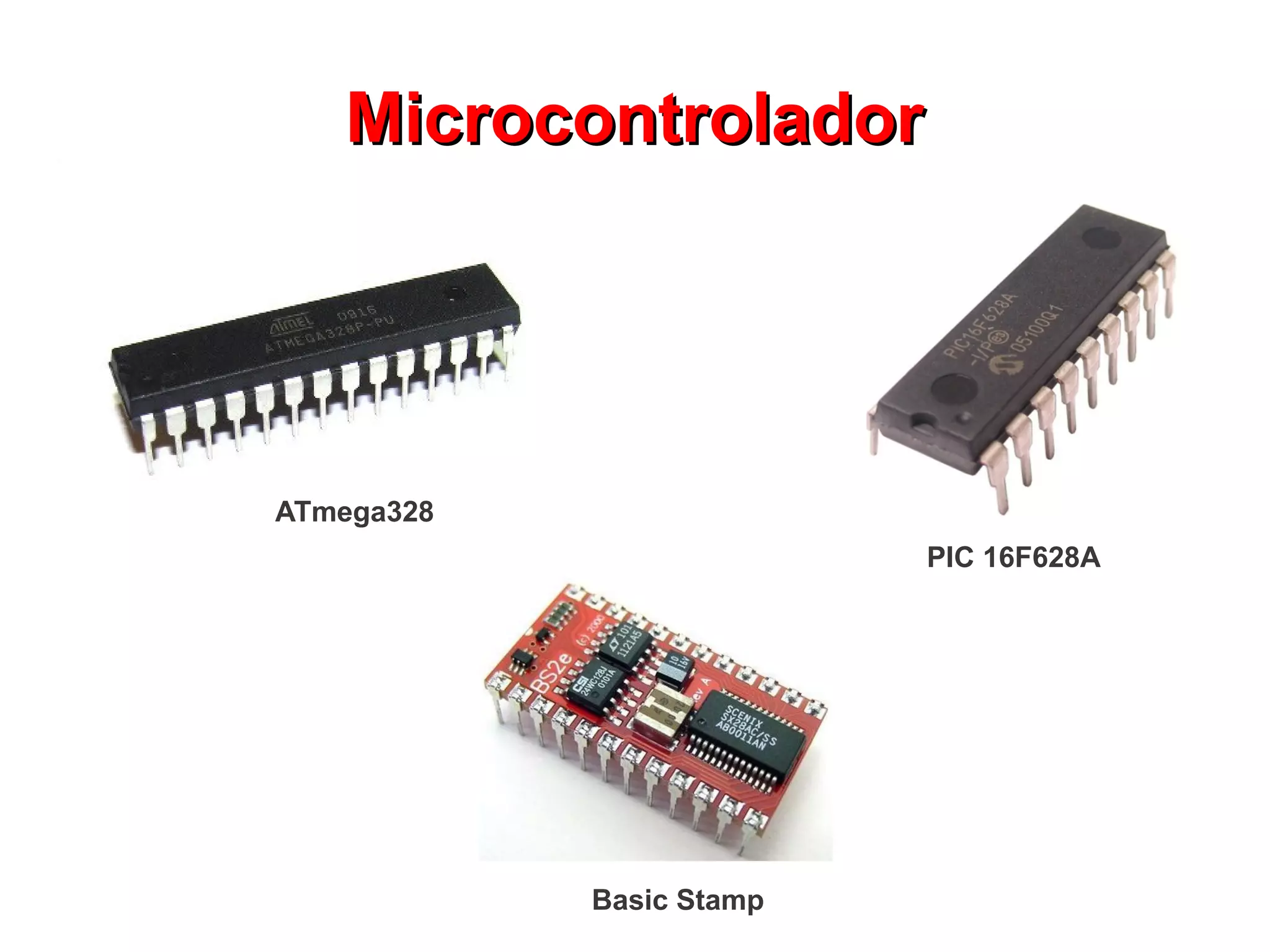

Microcontrolador

ATmega328
PIC 16F628A

Basic Stamp

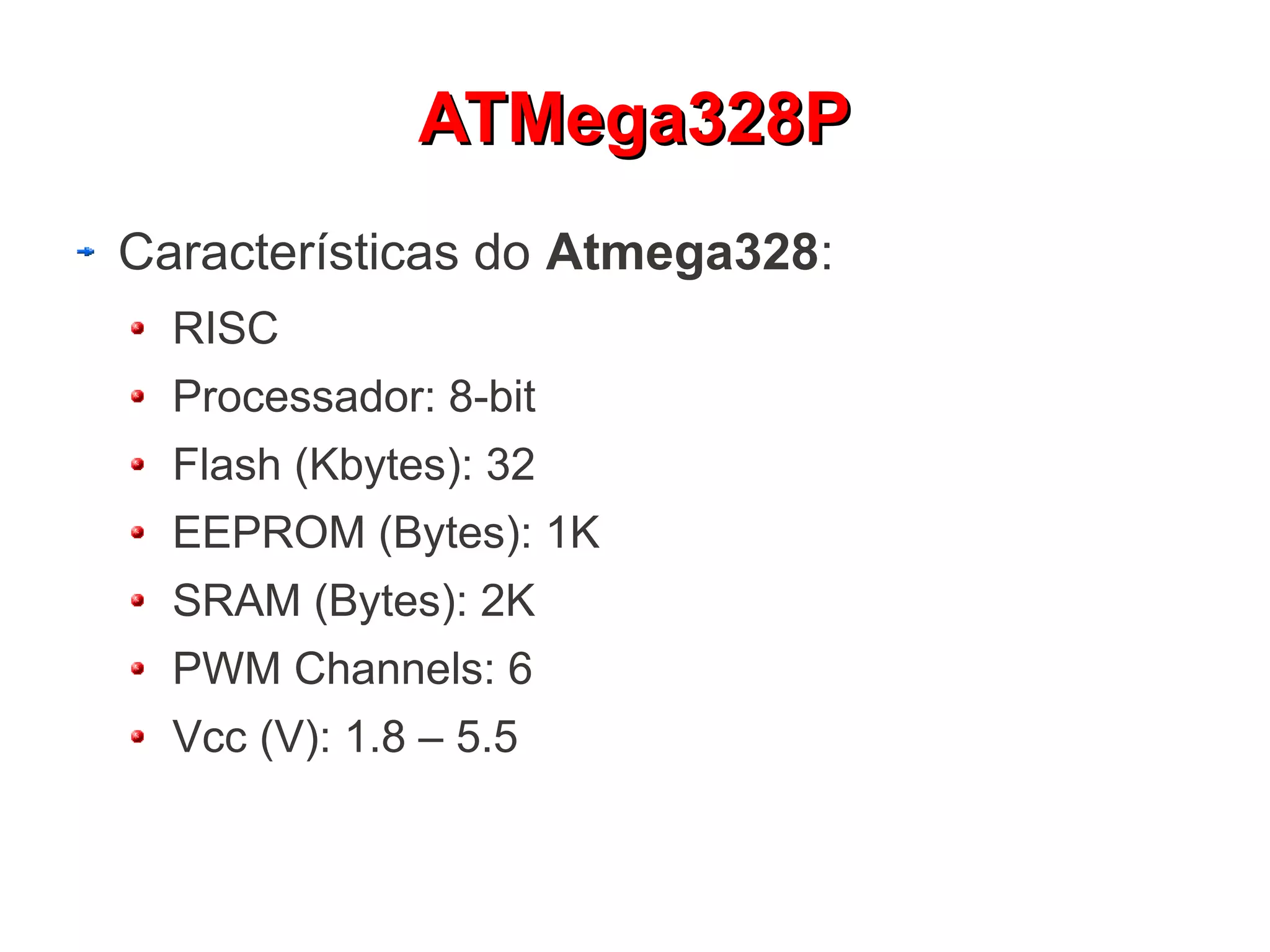

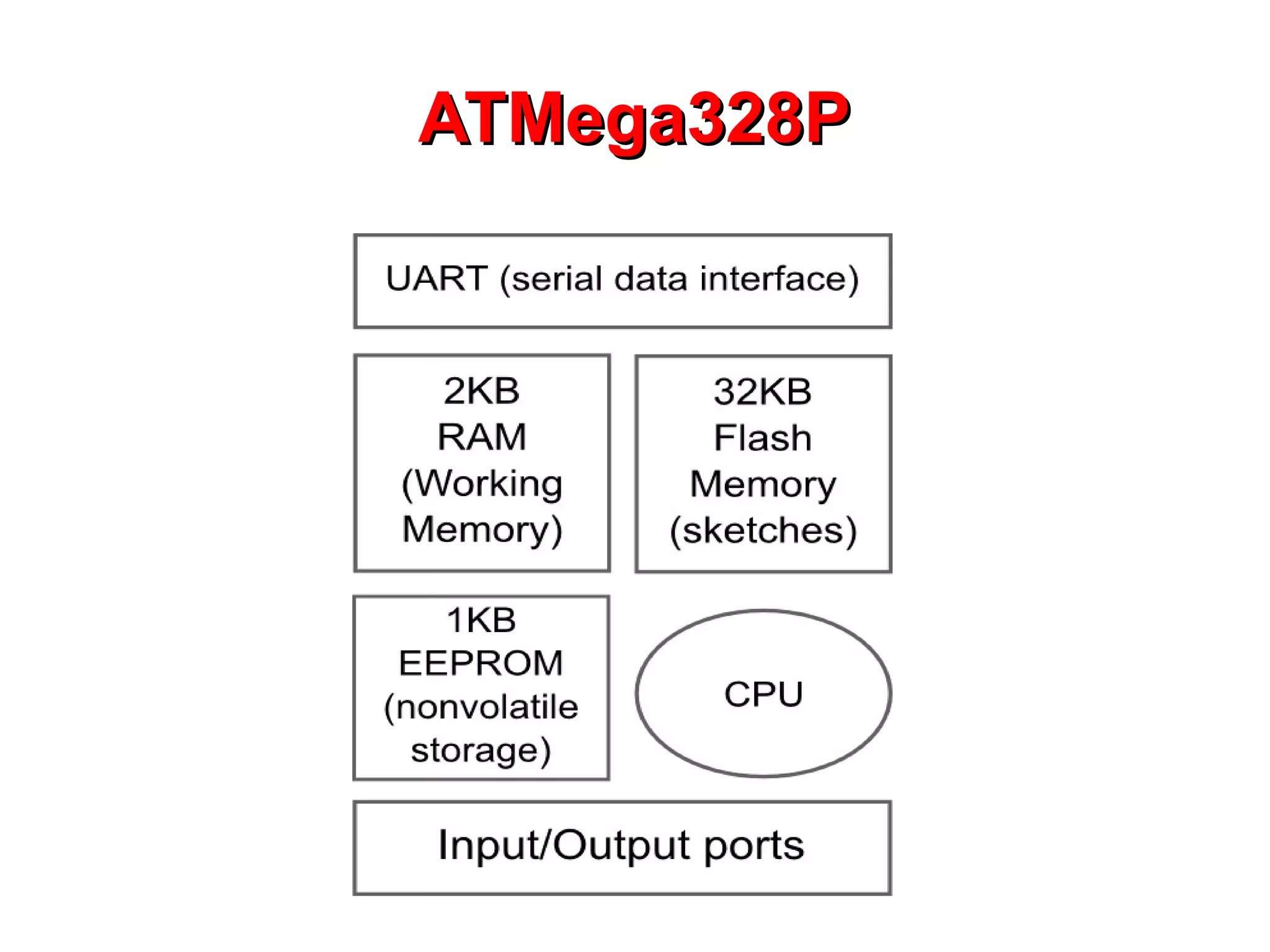

ATMega328P
Características do Atmega328:
RISC
Processador: 8-bit
Flash (Kbytes): 32
EEPROM (Bytes): 1K
SRAM (Bytes): 2K
PWM Channels: 6
Vcc (V): 1.8 – 5.5

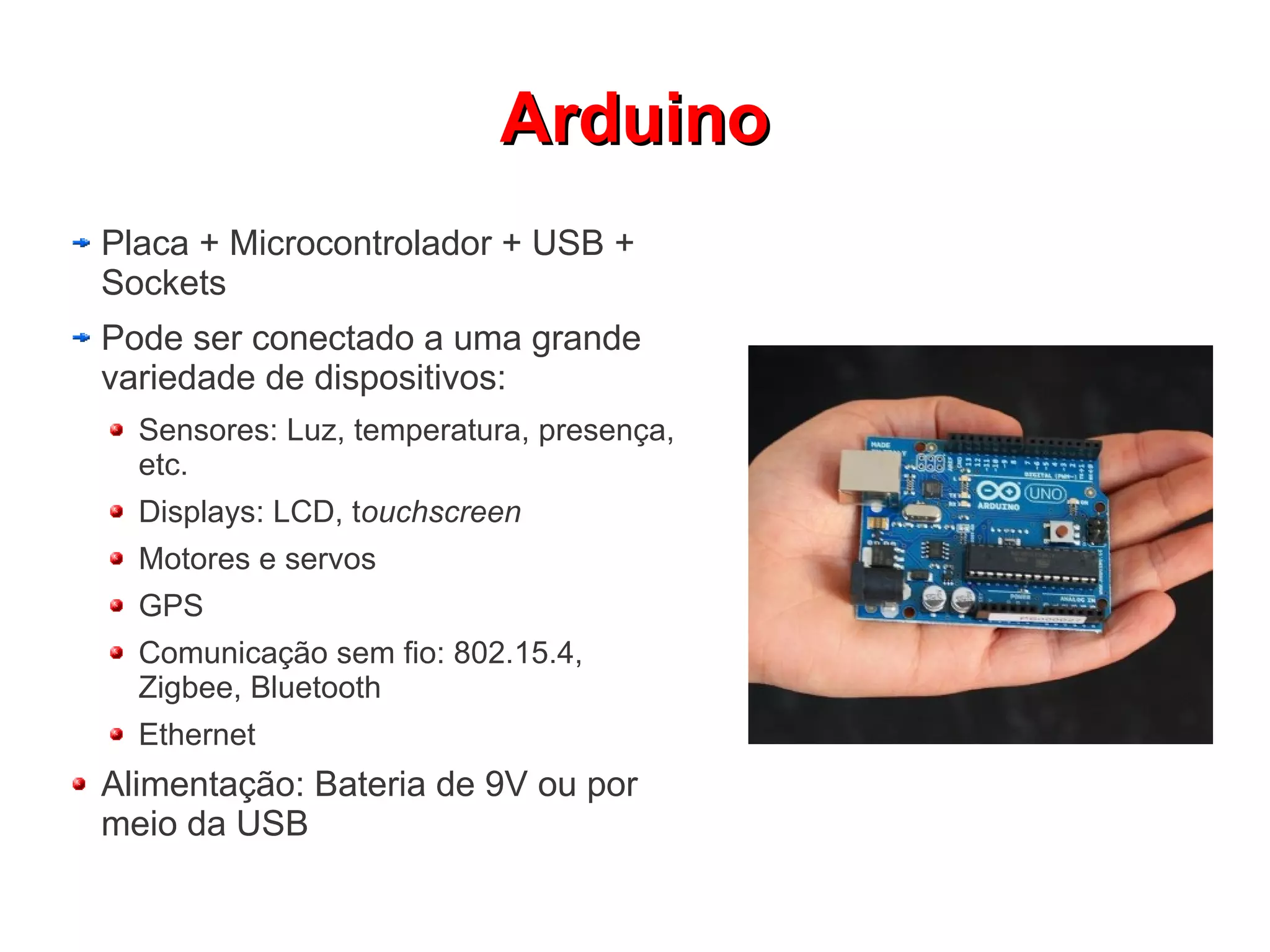

Arduino
Placa + Microcontrolador + USB +
Sockets
Pode ser conectado a uma grande
variedade de dispositivos:
Sensores: Luz, temperatura, presença,
etc.
Displays: LCD, touchscreen
Motores e servos
GPS
Comunicação sem fio: 802.15.4,
Zigbee, Bluetooth
Ethernet
Alimentação: Bateria de 9V ou por
meio da USB

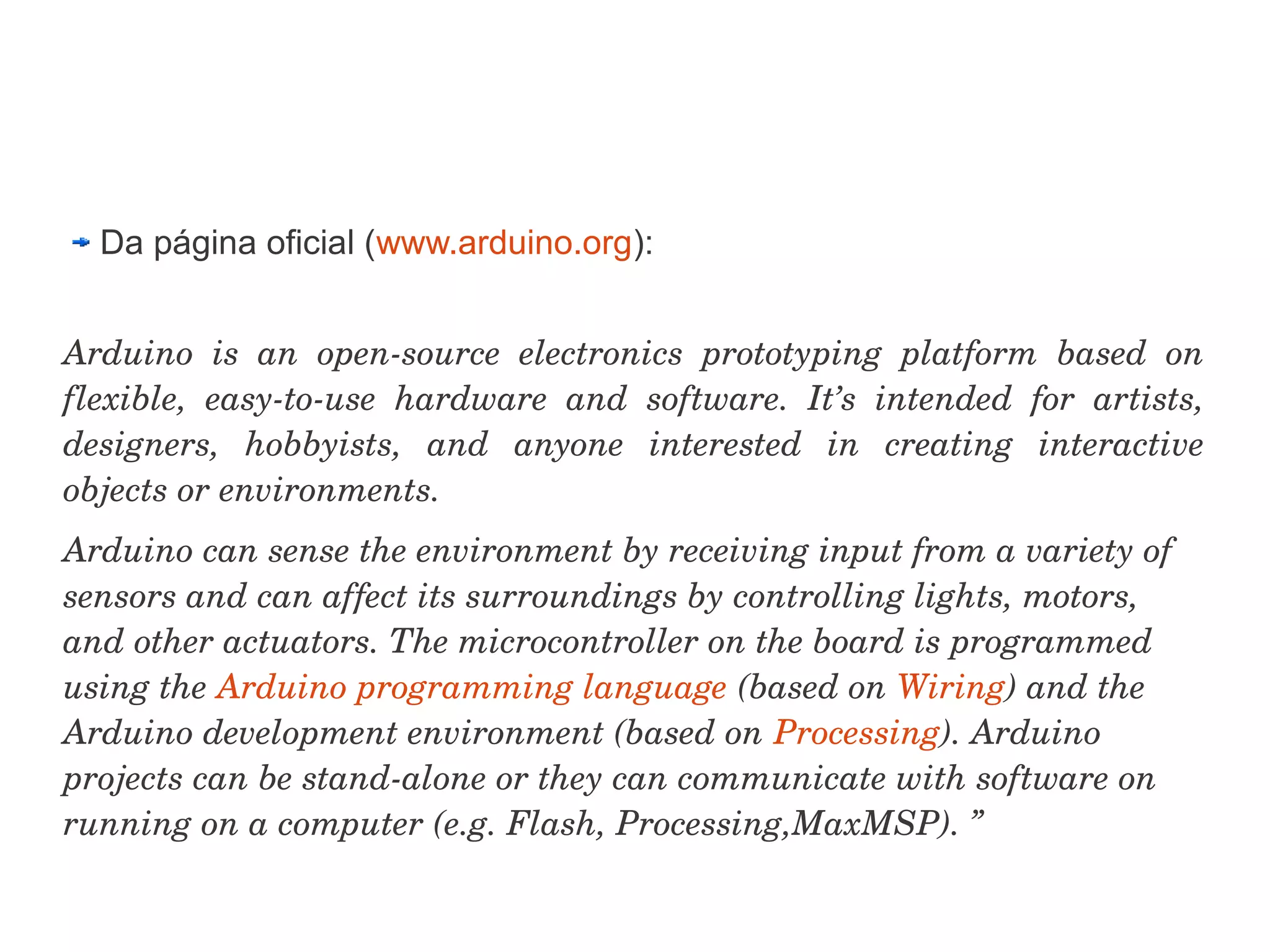

Da página oficial (www.arduino.org):

Arduino is an opensource electronics prototyping platform based on
flexible, easytouse hardware and software. It’s intended for artists,
designers, hobbyists, and anyone interested in creating interactive
objects or environments.
Arduino can sense the environment by receiving input from a variety of
sensors and can affect its surroundings by controlling lights, motors,
and other actuators. The microcontroller on the board is programmed
using the Arduino programming language (based on Wiring) and the
Arduino development environment (based on Processing). Arduino
projects can be standalone or they can communicate with software on
running on a computer (e.g. Flash, Processing,MaxMSP). ”

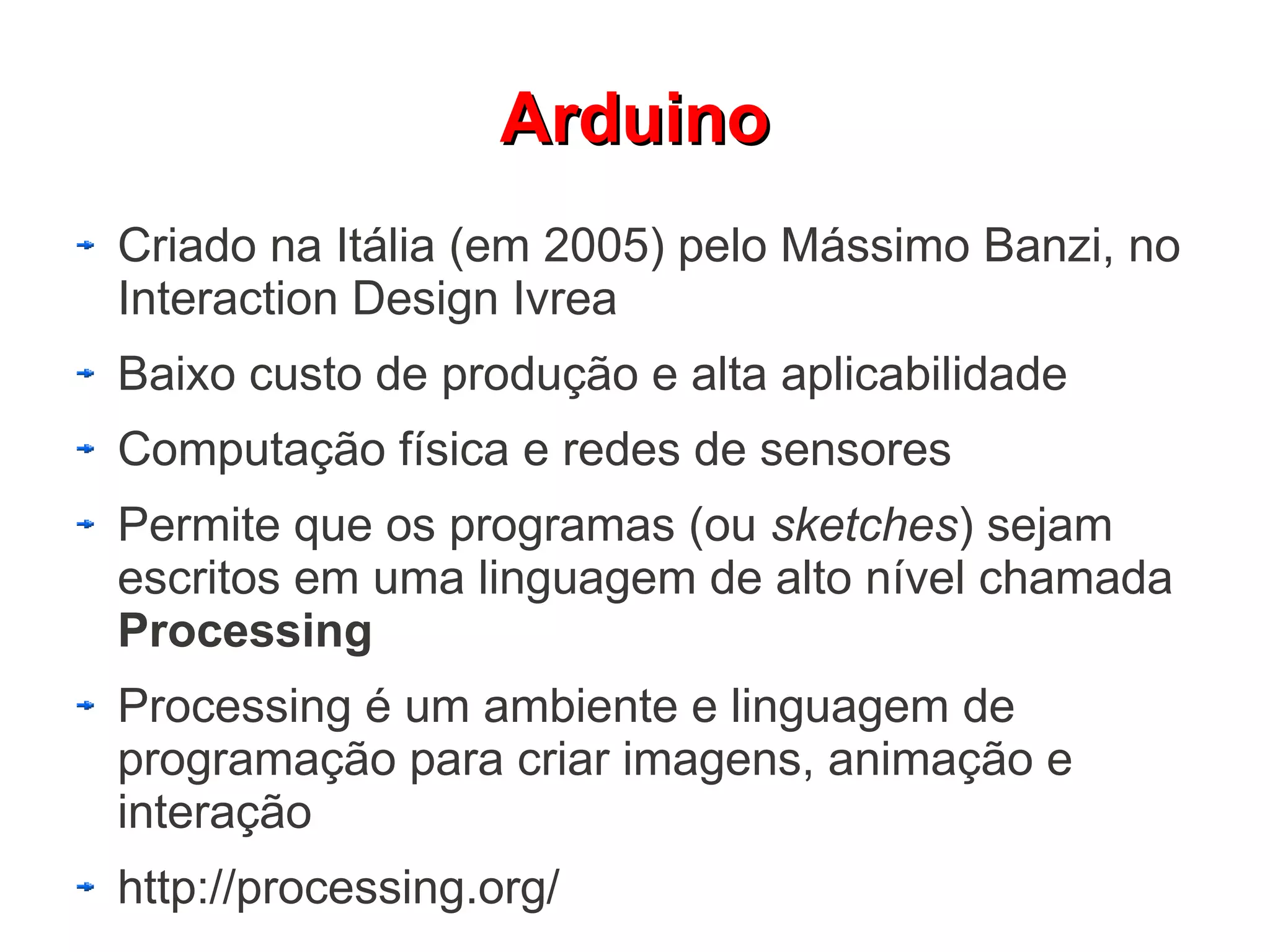

Arduino
Criado na Itália (em 2005) pelo Mássimo Banzi, no
Interaction Design Ivrea
Baixo custo de produção e alta aplicabilidade
Computação física e redes de sensores
Permite que os programas (ou sketches) sejam
escritos em uma linguagem de alto nível chamada
Processing
Processing é um ambiente e linguagem de
programação para criar imagens, animação e
interação
http://processing.org/

Versões do Arduino

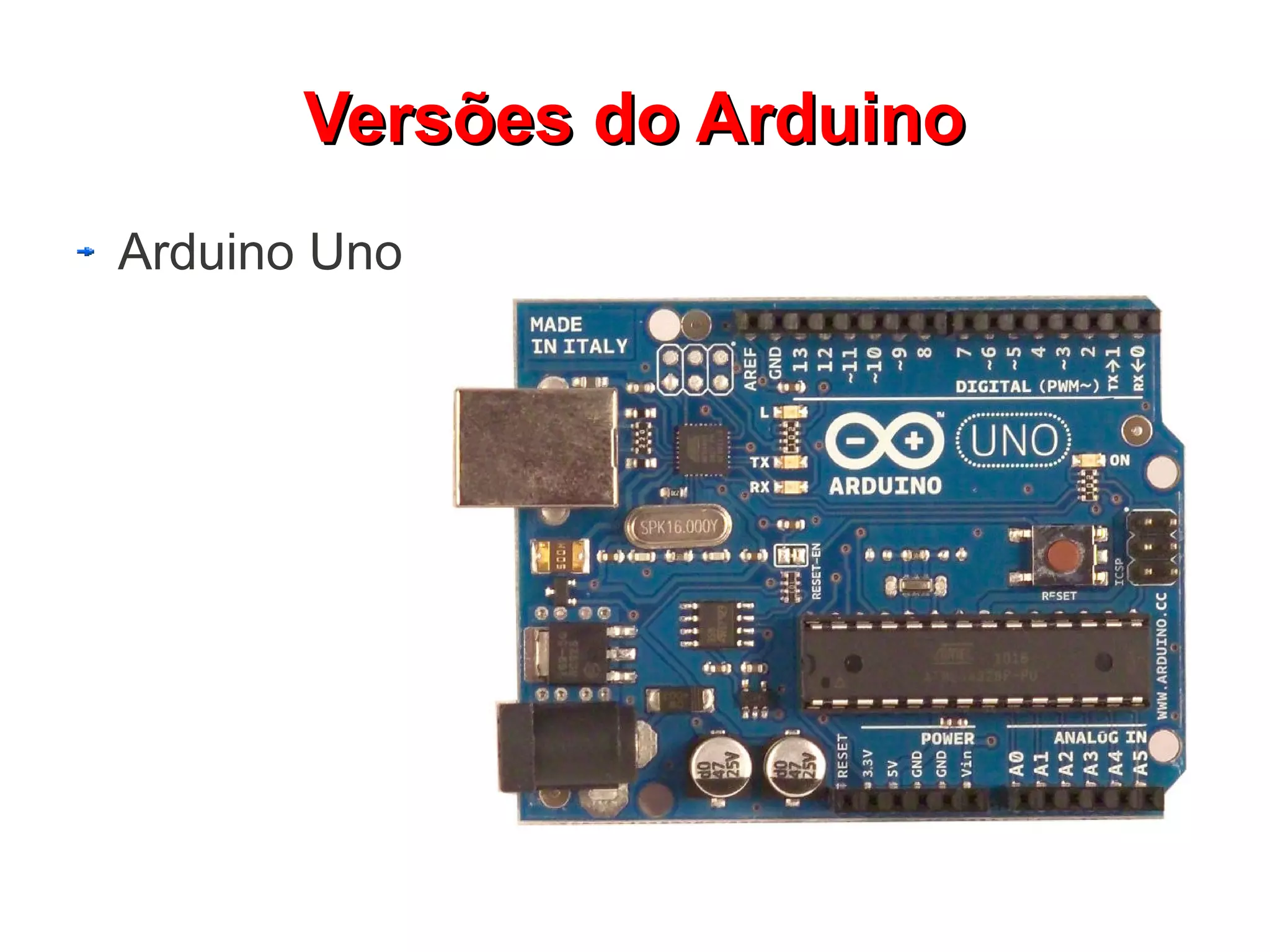

Arduino Uno

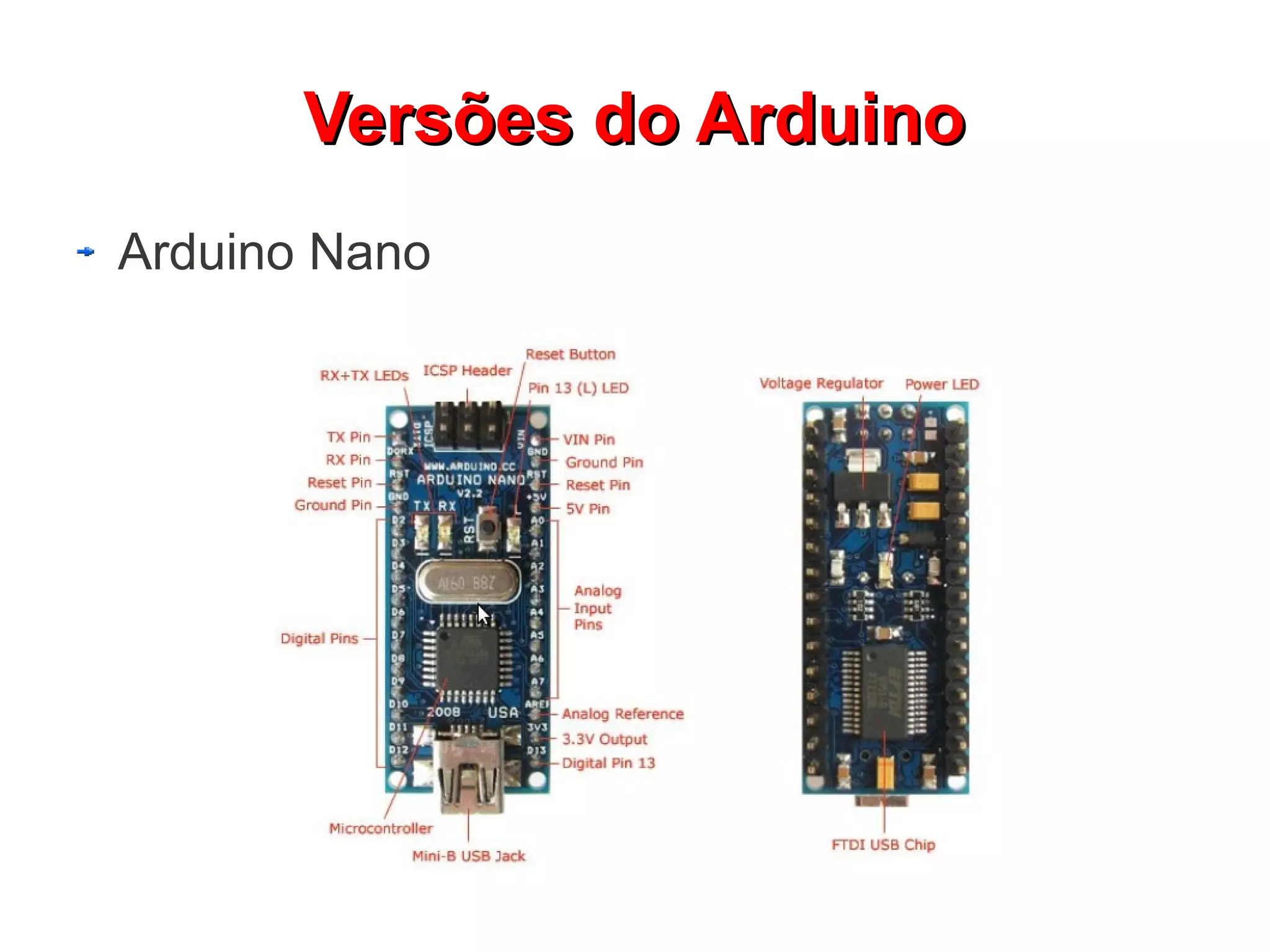

Versões do Arduino
Arduino Nano

Versões do Arduino

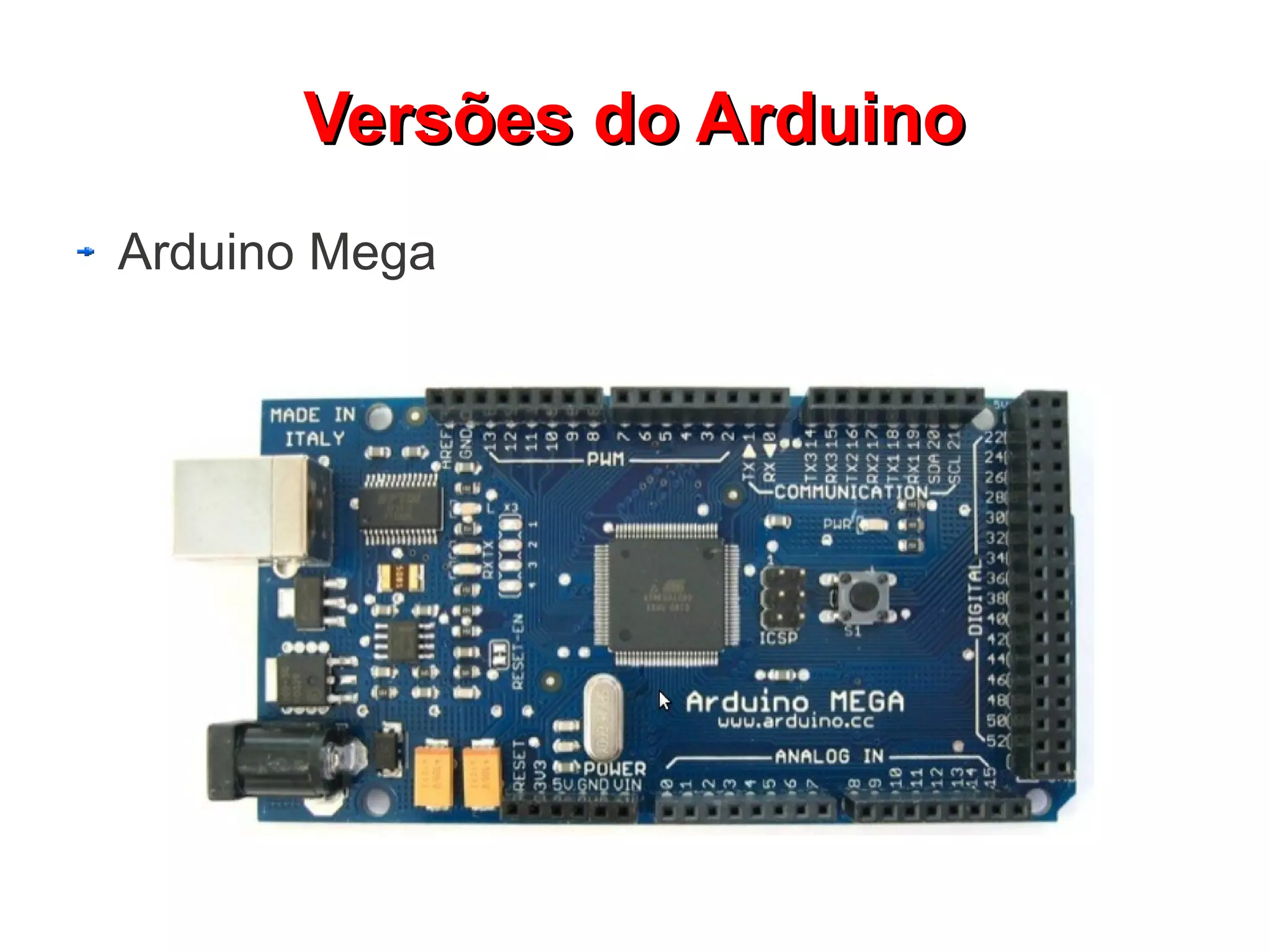

Arduino Mega

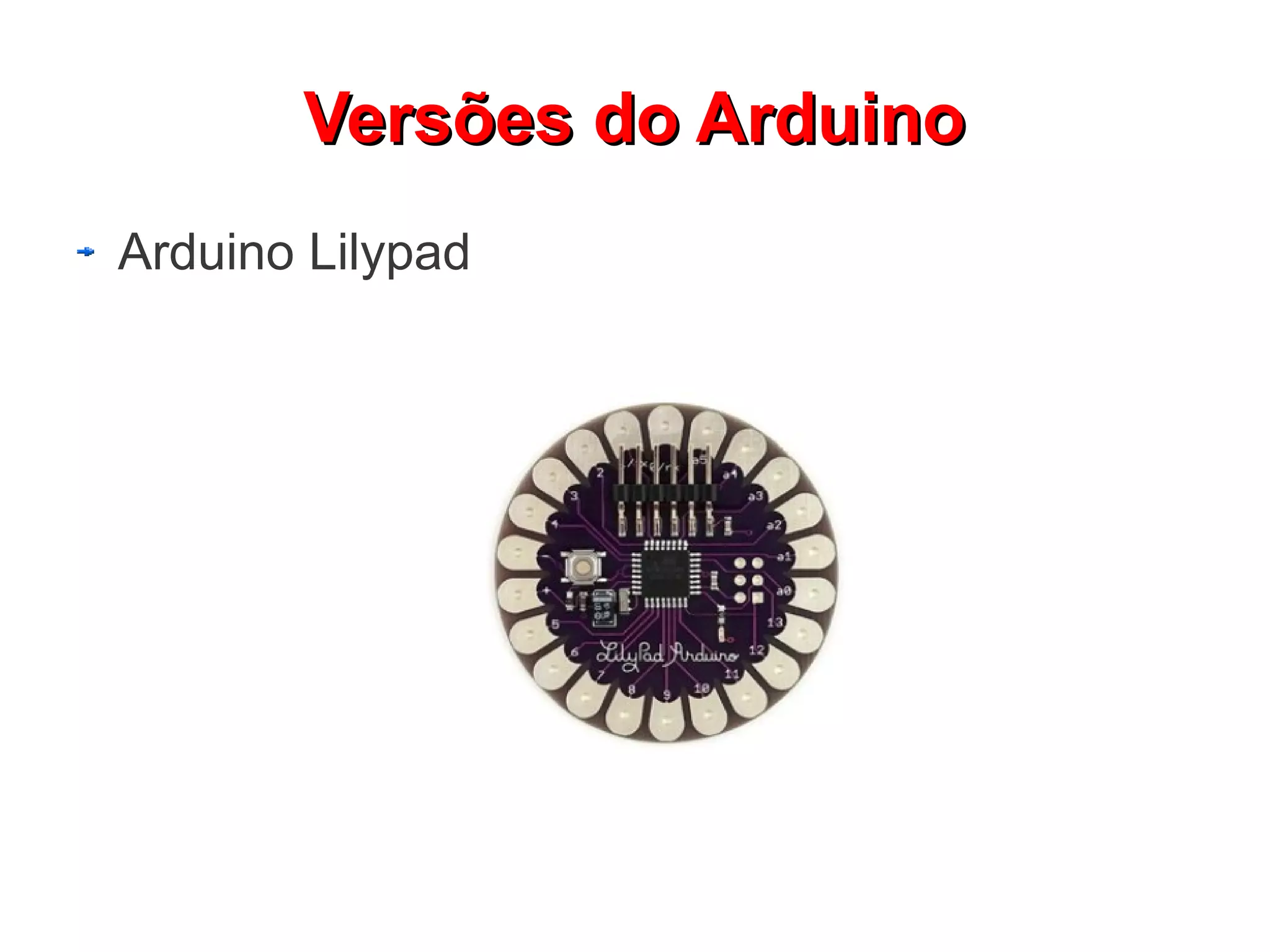

Versões do Arduino
Arduino Lilypad

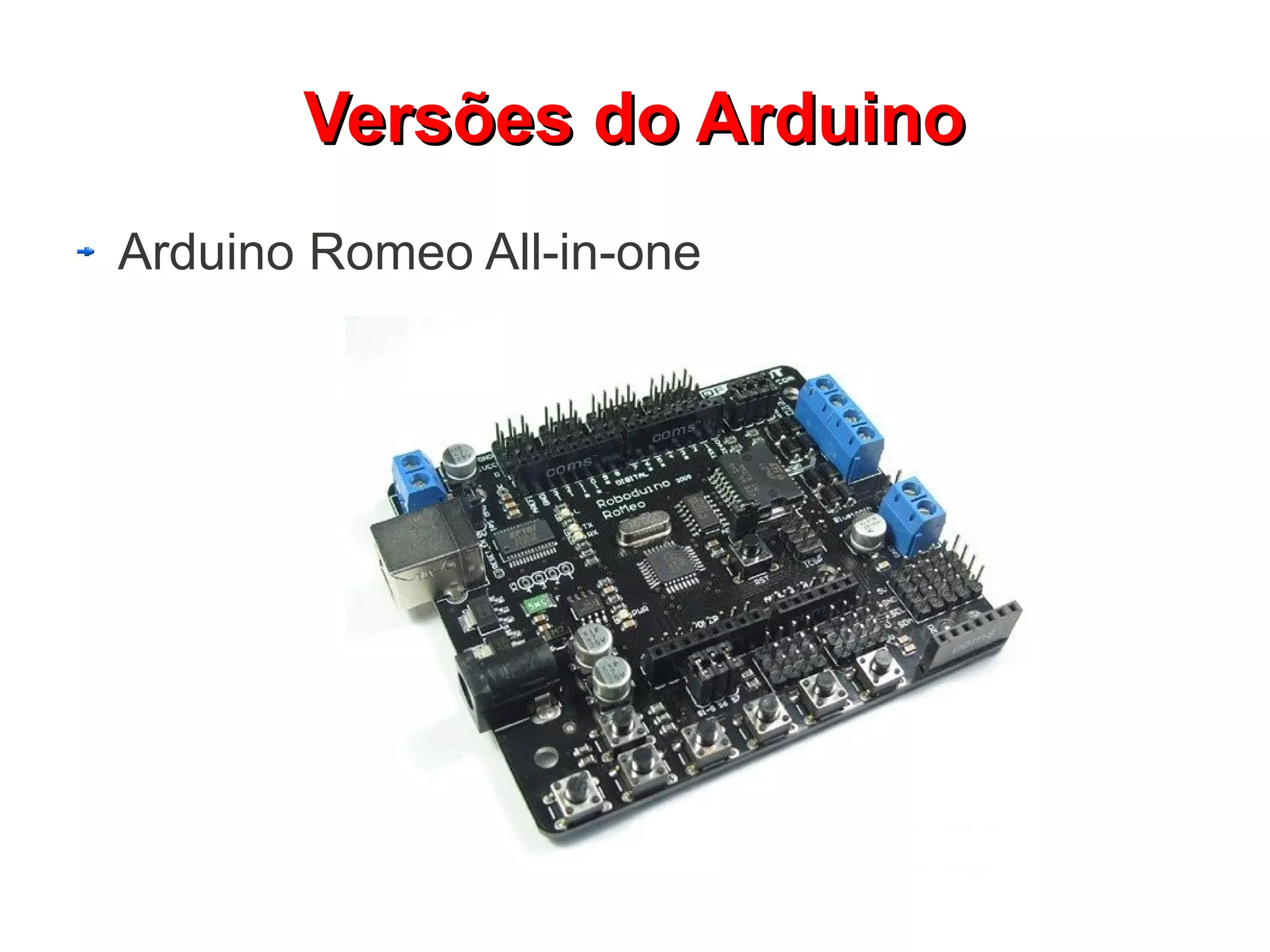

Versões do Arduino
Arduino Romeo All-in-one

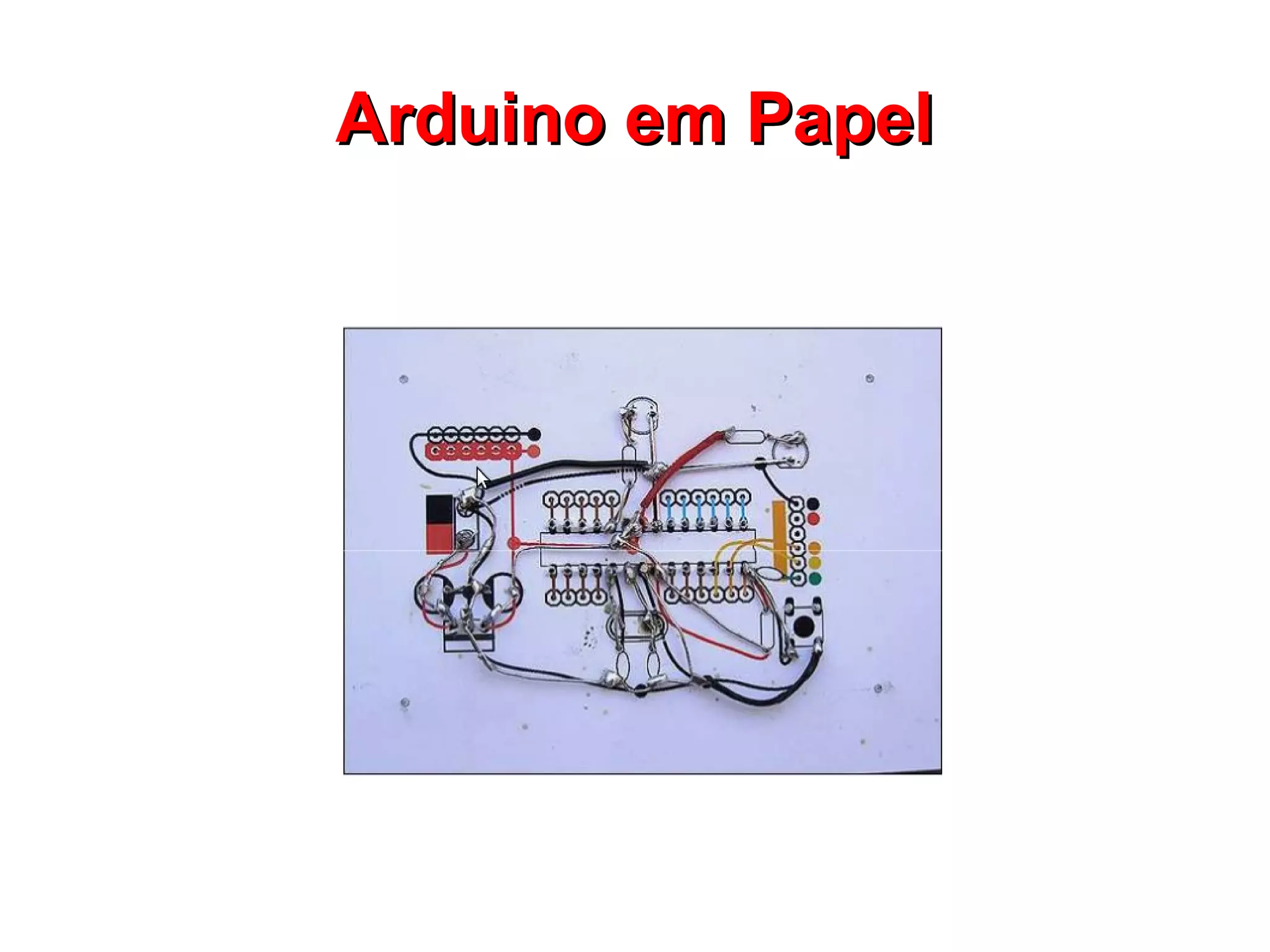

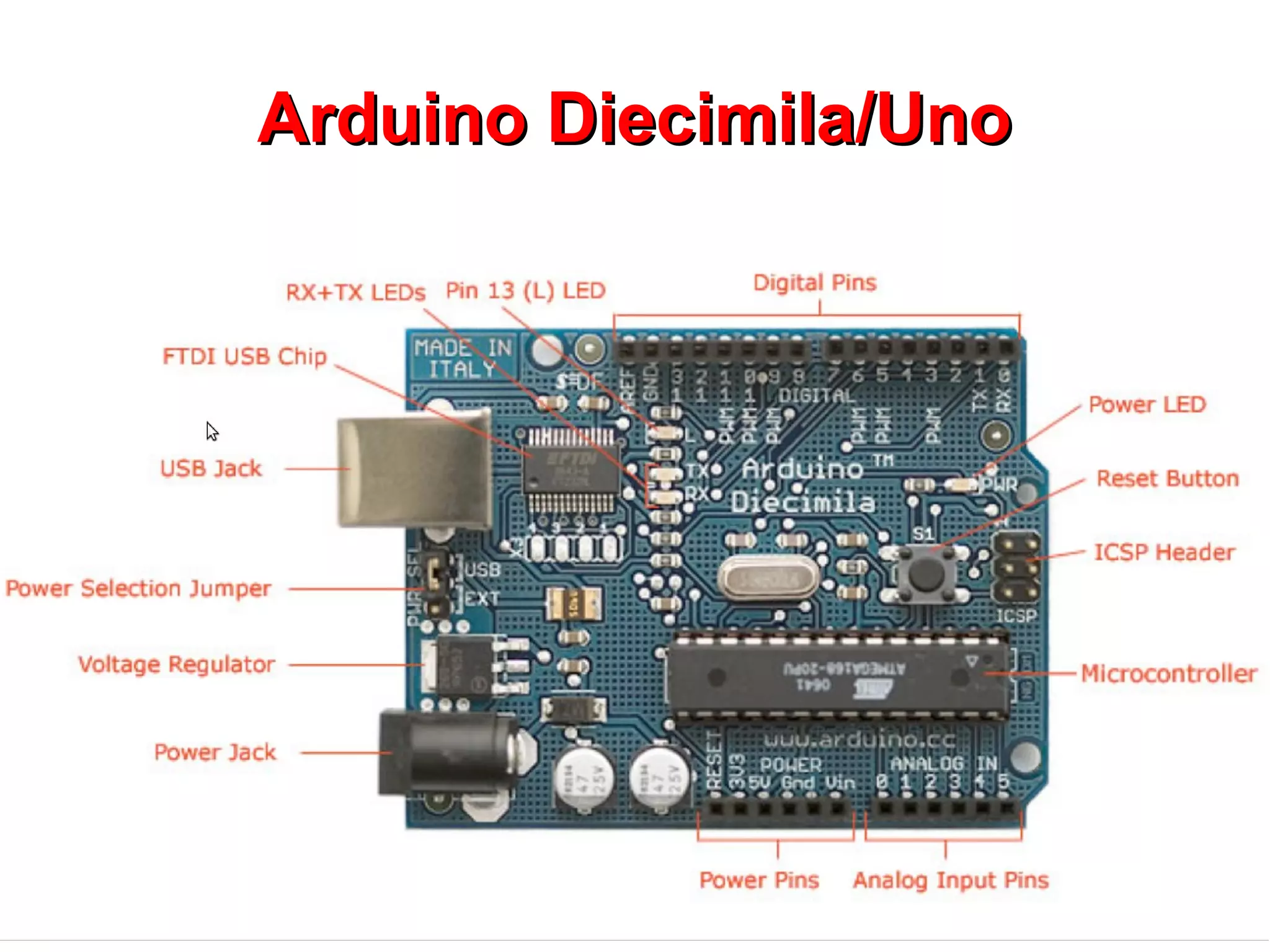

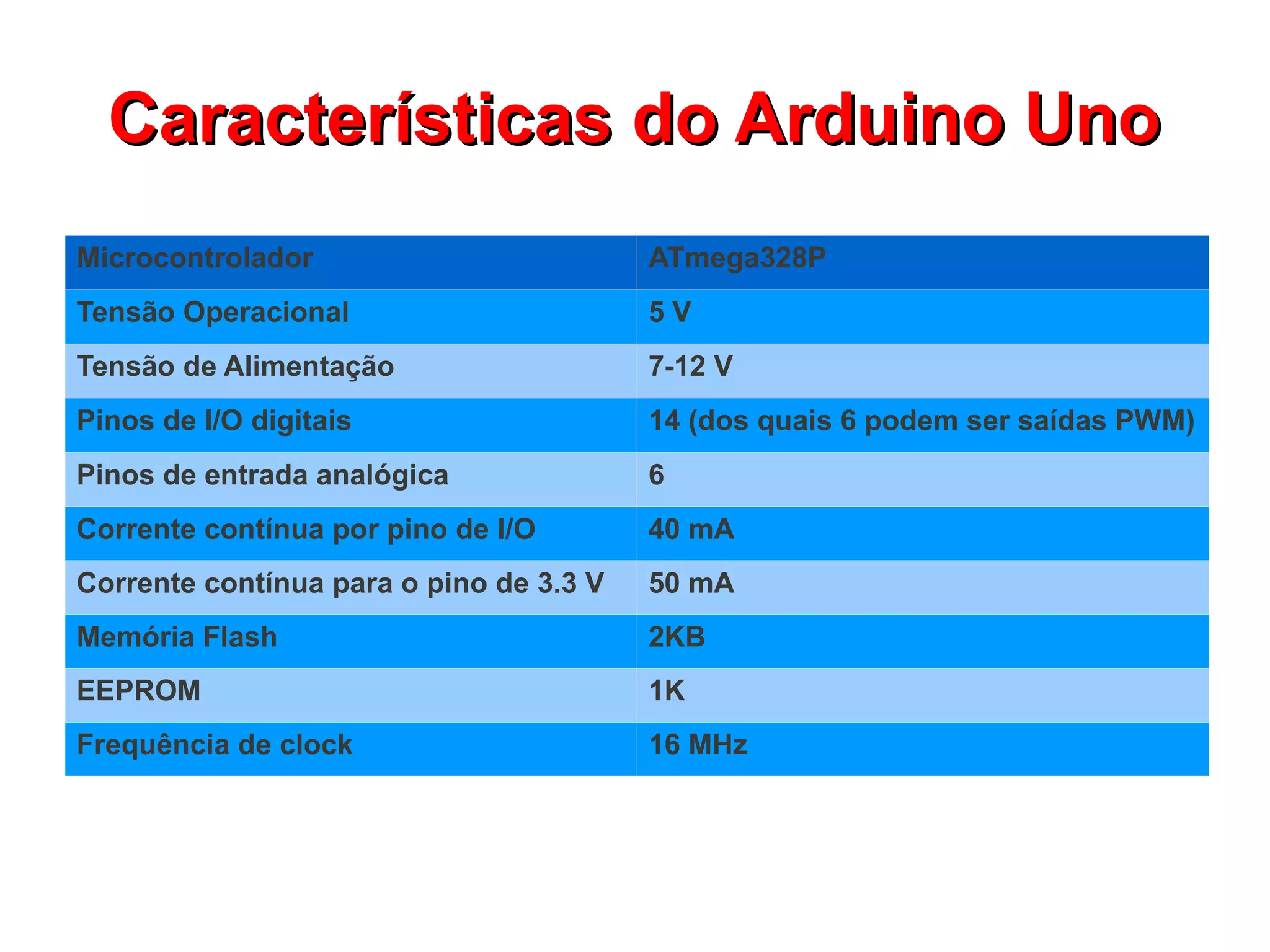

Características do Arduino Uno
Microcontrolador ATmega328P
Tensão Operacional 5V
Tensão de Alimentação 7-12 V
Pinos de I/O digitais 14 (dos quais 6 podem ser saídas PWM)
Pinos de entrada analógica 6
Corrente contínua por pino de I/O 40 mA
Corrente contínua para o pino de 3.3 V 50 mA
Memória Flash 2KB
EEPROM 1K
Frequência de clock 16 MHz

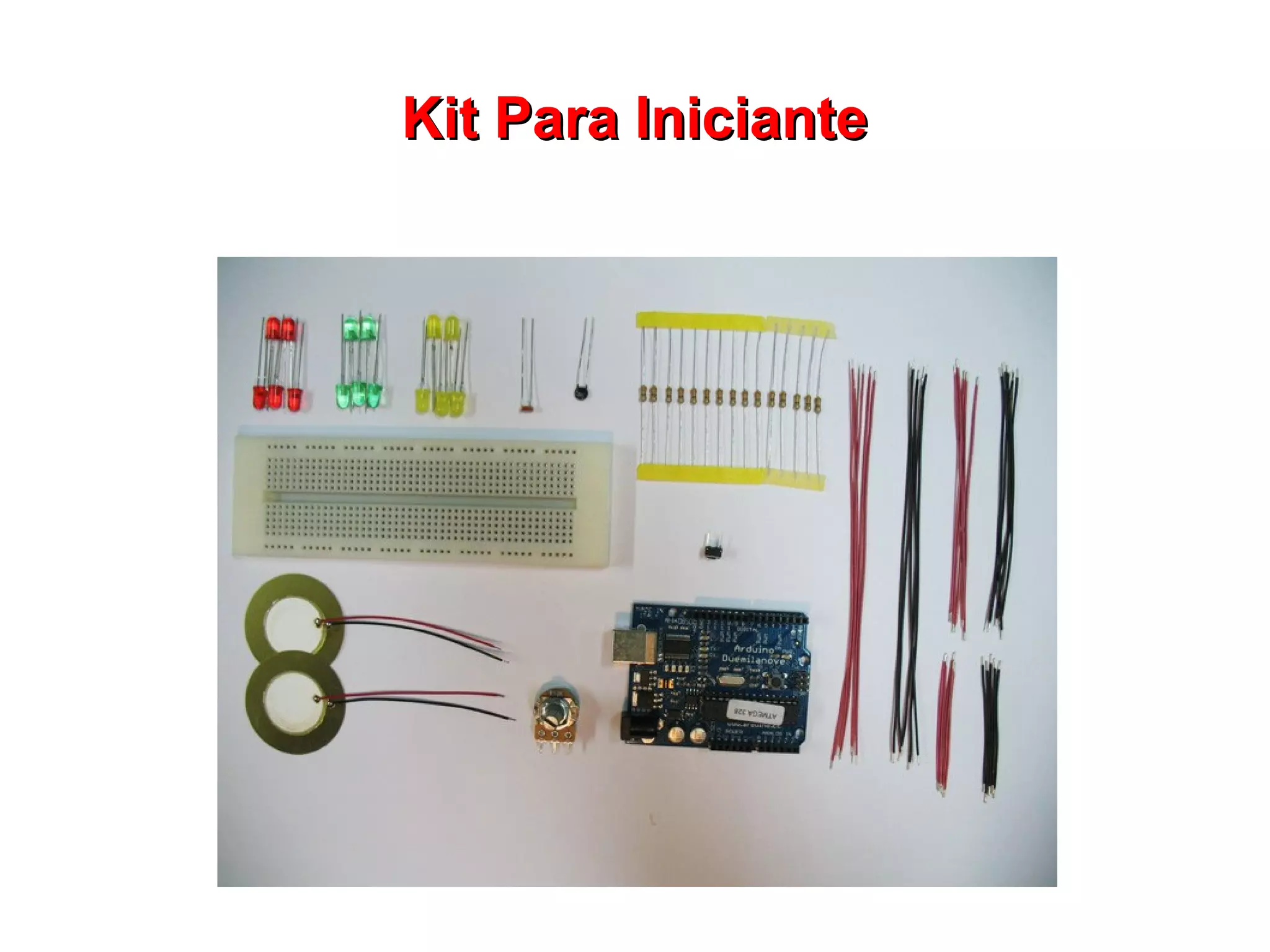

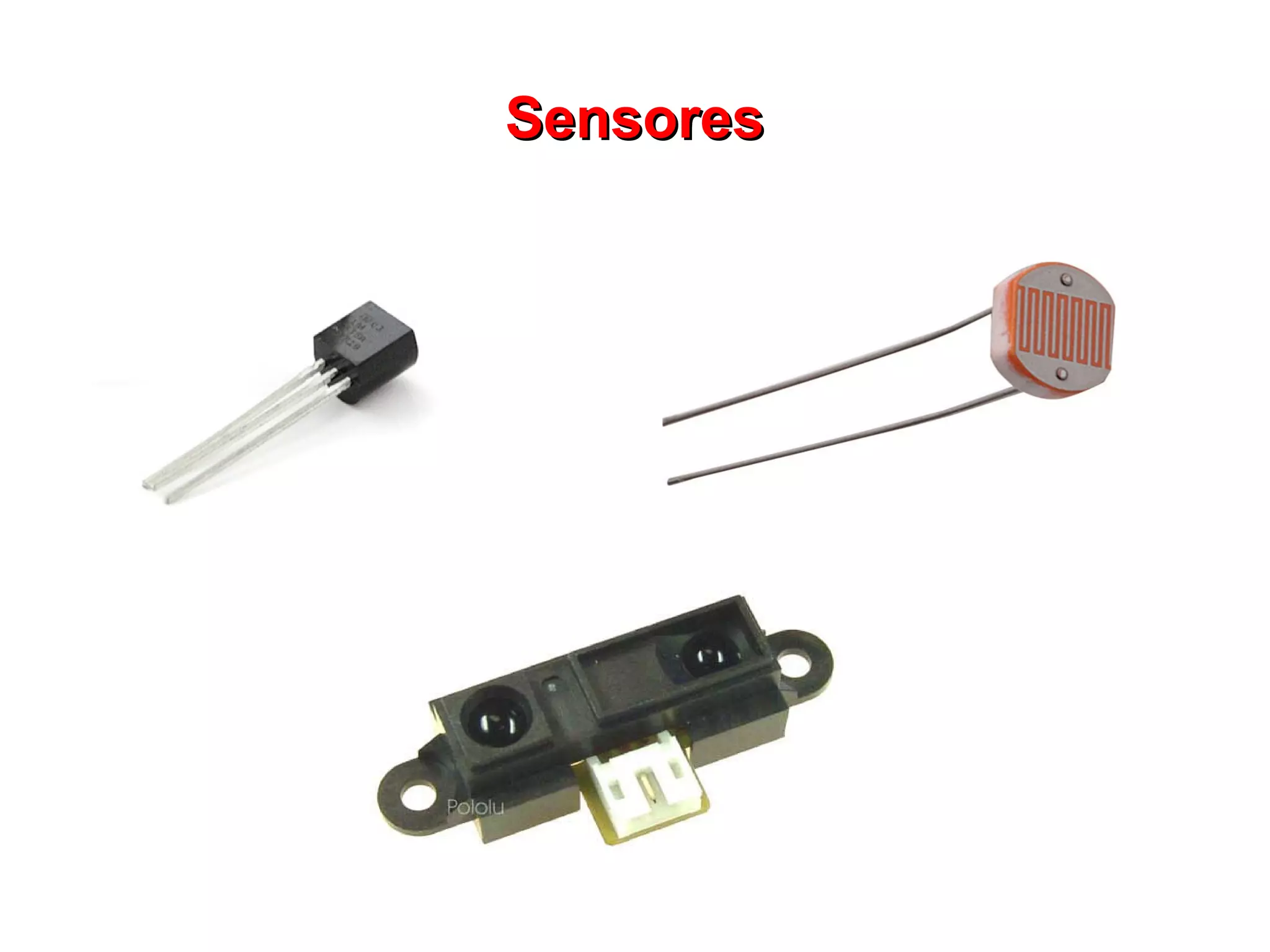

Ok... but first, let's go
shopping

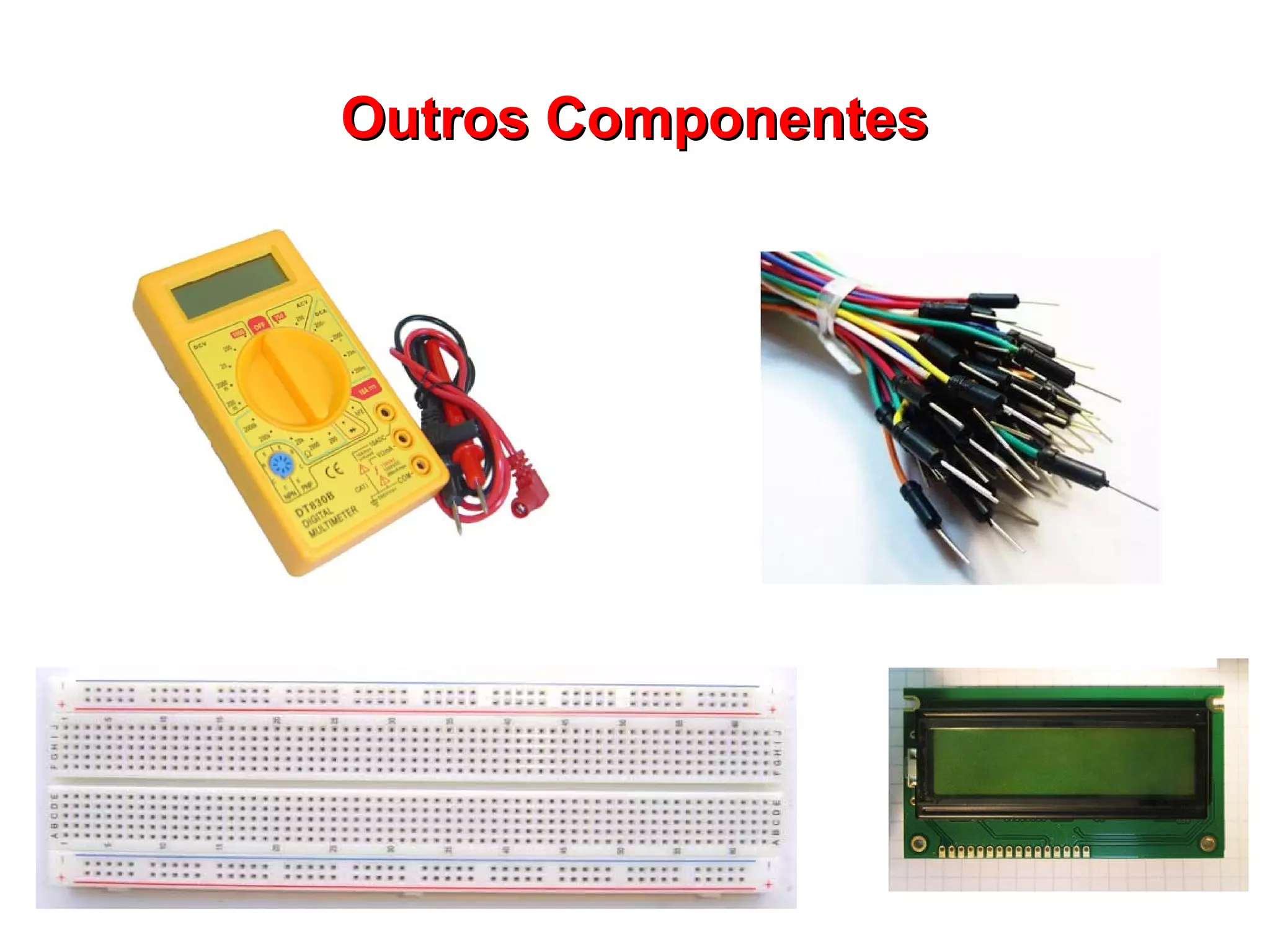

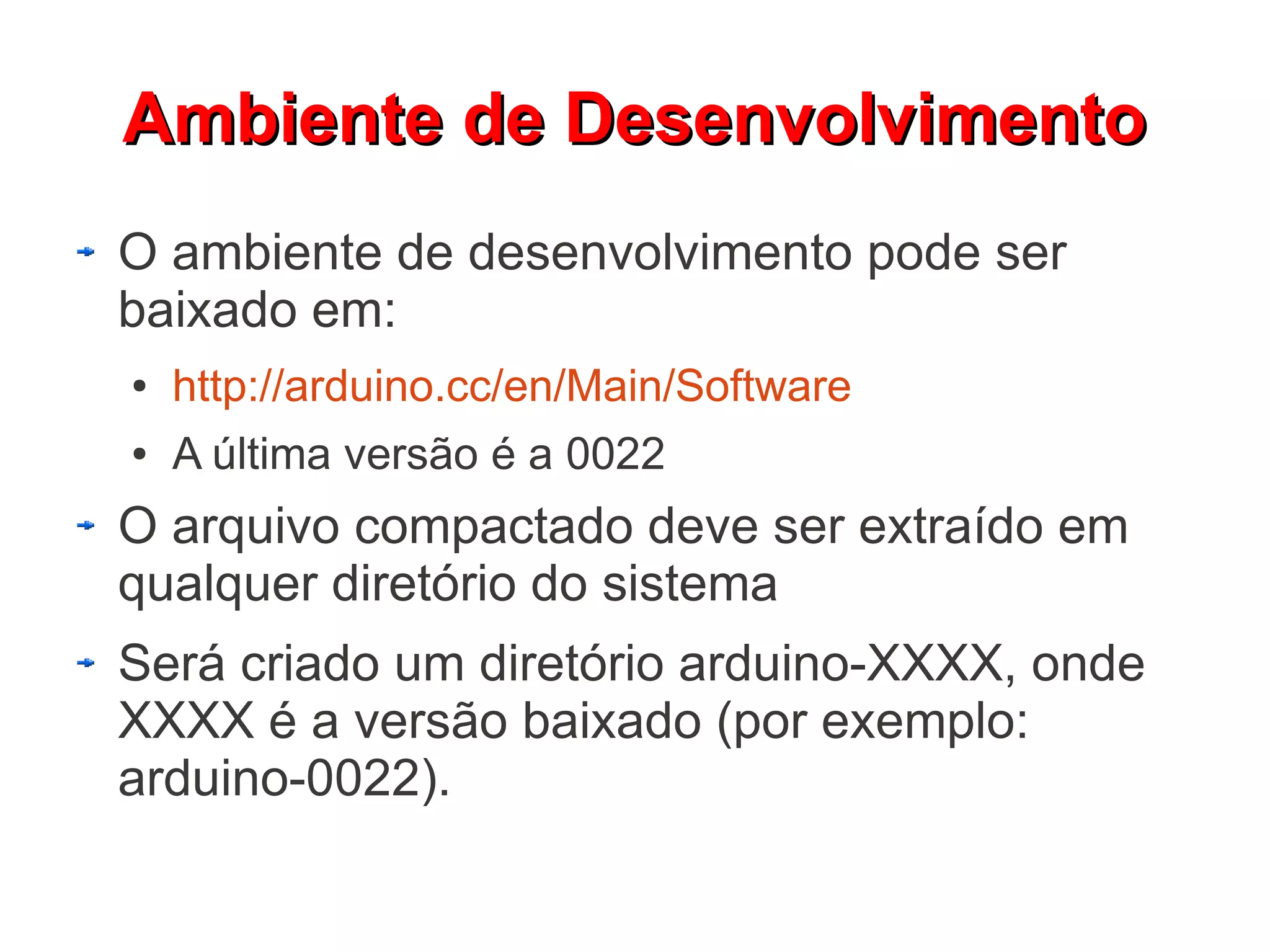

Ambiente de Desenvolvimento
O ambiente de desenvolvimento pode ser
baixado em:
● http://arduino.cc/en/Main/Software
● A última versão é a 0022
O arquivo compactado deve ser extraído em
qualquer diretório do sistema
Será criado um diretório arduino-XXXX, onde
XXXX é a versão baixado (por exemplo:
arduino-0022).

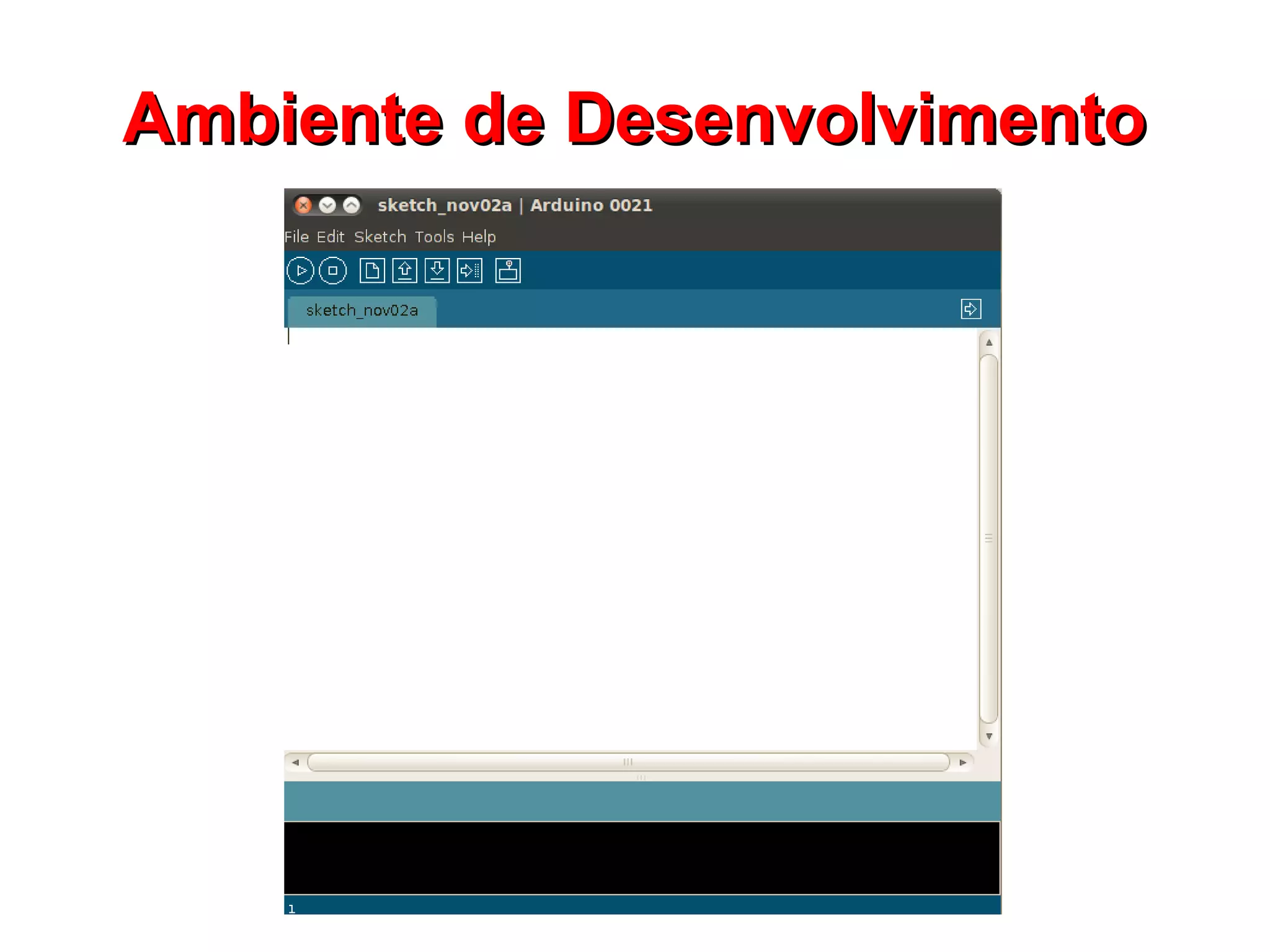

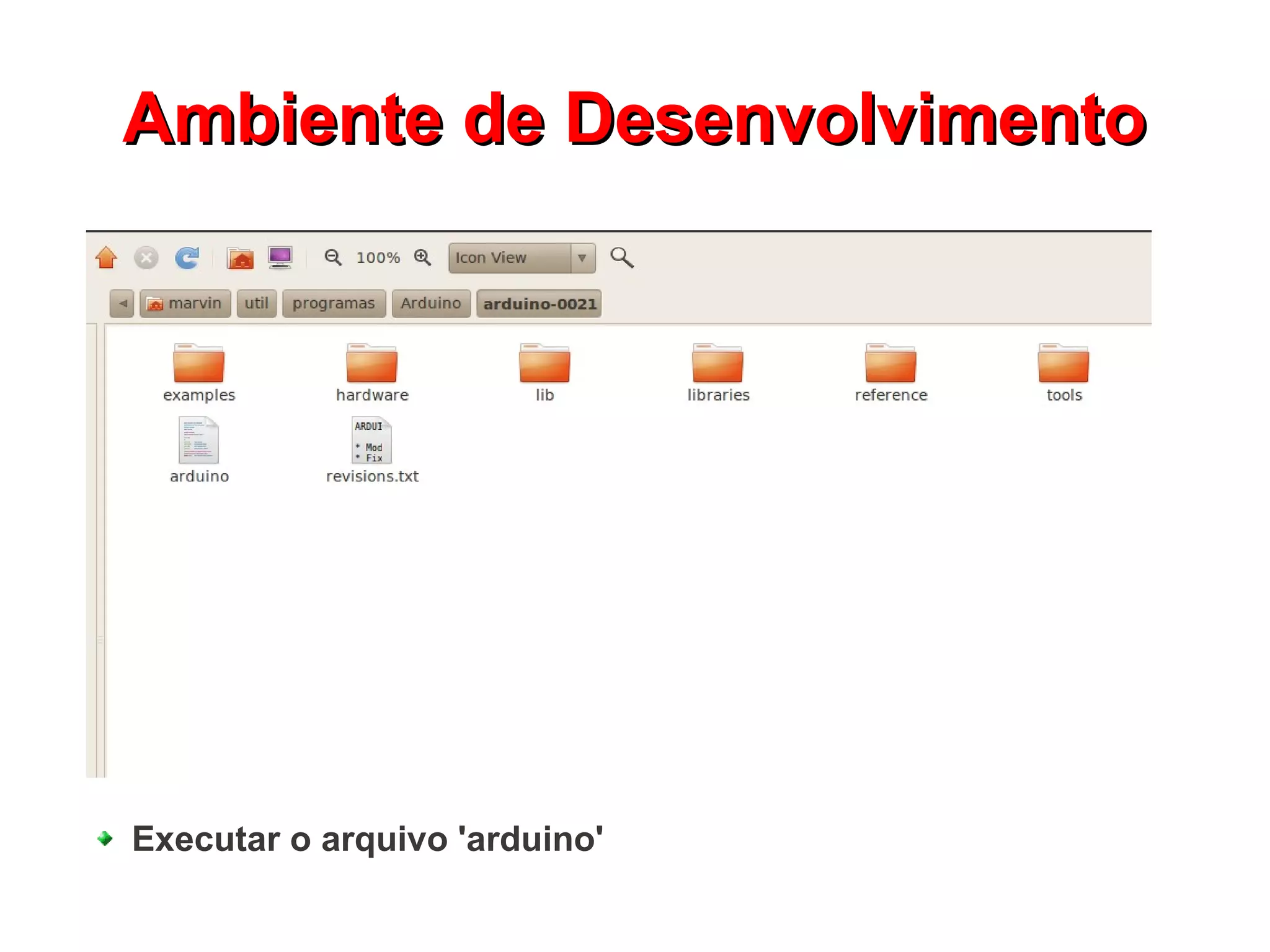

Ambiente de Desenvolvimento

Executar o arquivo 'arduino'

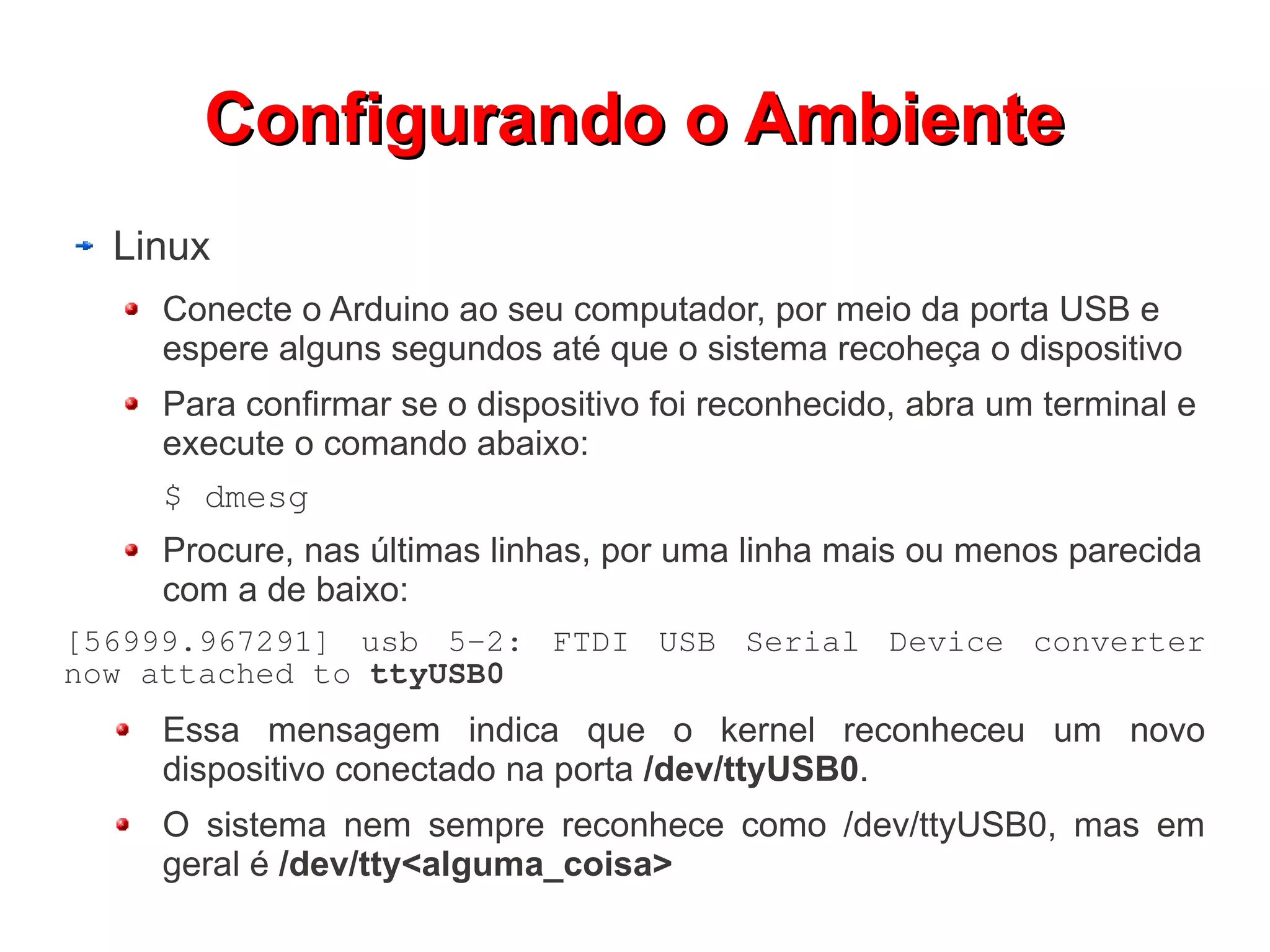

Configurando o Ambiente
Linux
Conecte o Arduino ao seu computador, por meio da porta USB e
espere alguns segundos até que o sistema recoheça o dispositivo
Para confirmar se o dispositivo foi reconhecido, abra um terminal e
execute o comando abaixo:
$ dmesg
Procure, nas últimas linhas, por uma linha mais ou menos parecida
com a de baixo:
[56999.967291] usb 5-2: FTDI USB Serial Device converter
now attached to ttyUSB0
Essa mensagem indica que o kernel reconheceu um novo
dispositivo conectado na porta /dev/ttyUSB0.
O sistema nem sempre reconhece como /dev/ttyUSB0, mas em
geral é /dev/tty<alguma_coisa>

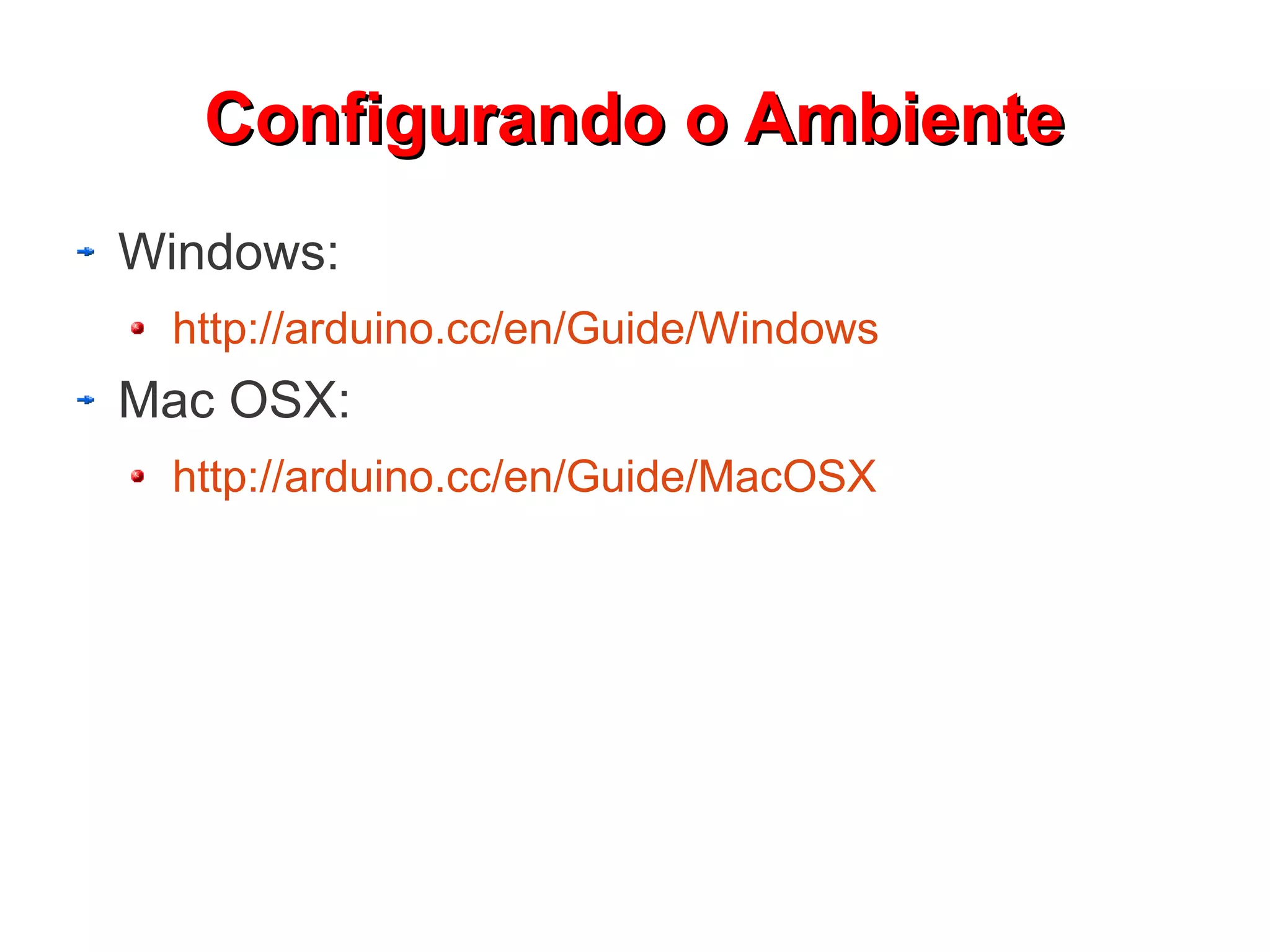

Windows:
http://arduino.cc/en/Guide/Windows
Mac OSX:
http://arduino.cc/en/Guide/MacOSX

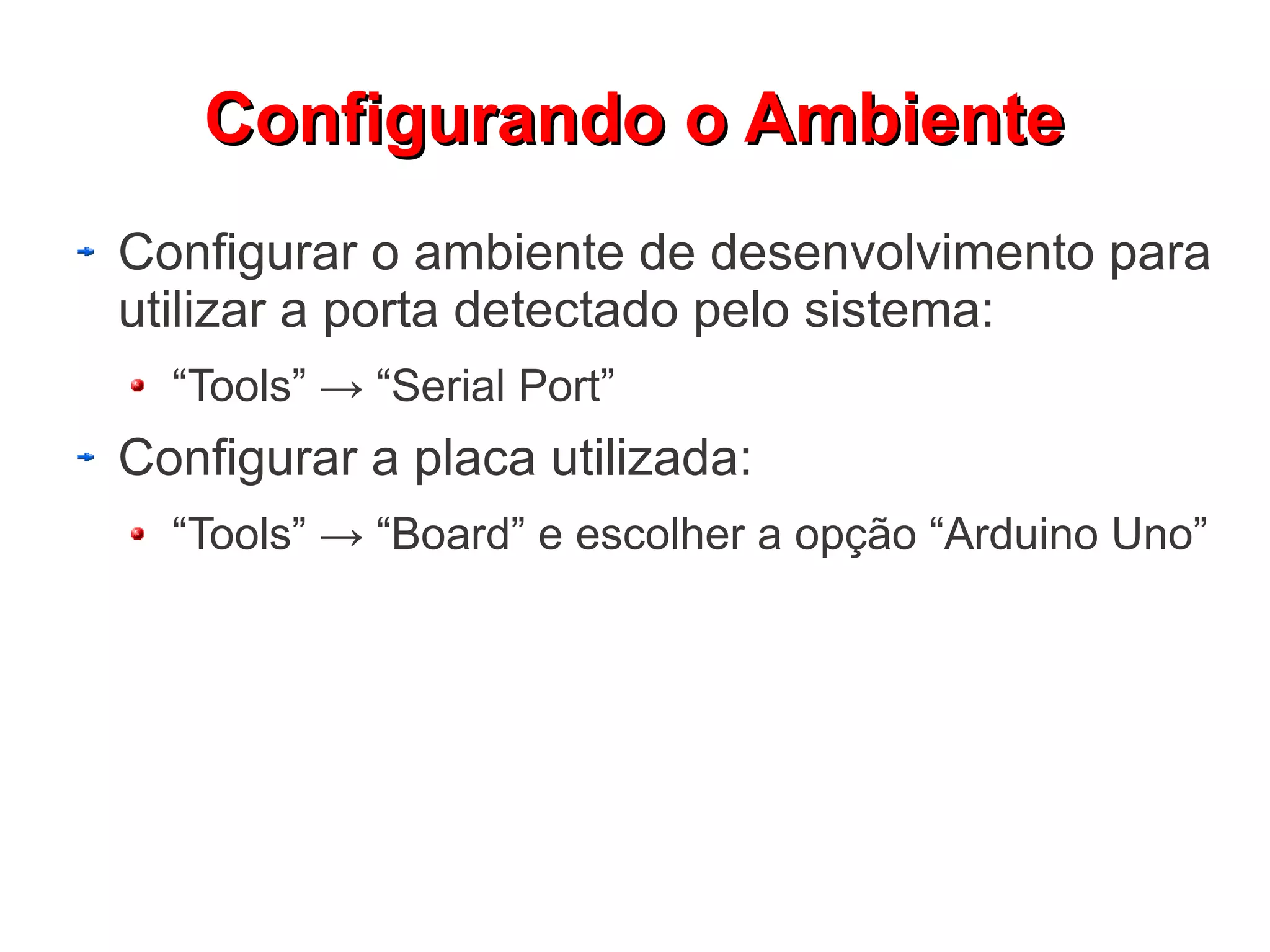

Configurar o ambiente de desenvolvimento para
utilizar a porta detectado pelo sistema:
“Tools” → “Serial Port”
Configurar a placa utilizada:
“Tools” → “Board” e escolher a opção “Arduino Uno”

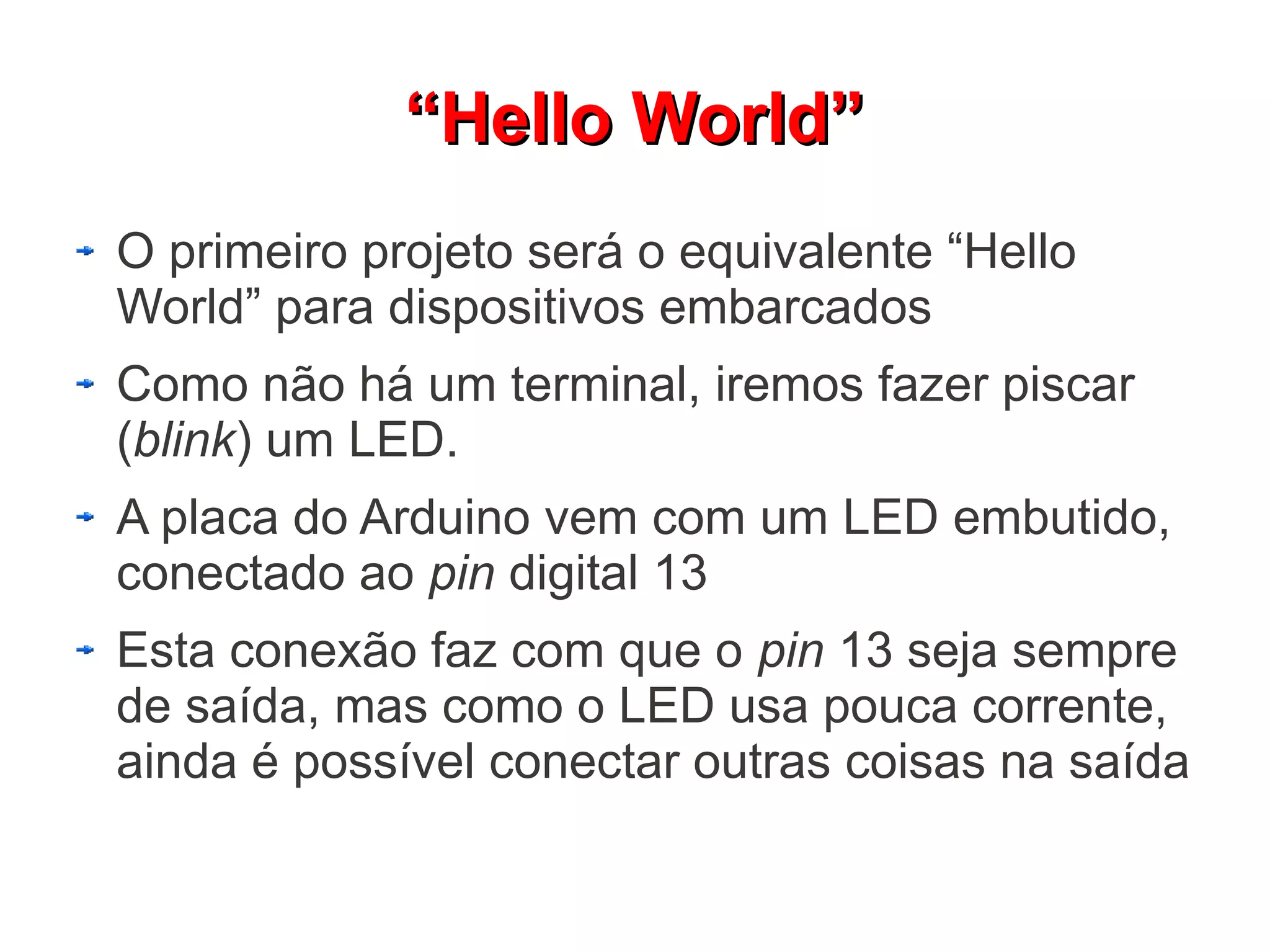

“Hello World”
O primeiro projeto será o equivalente “Hello
World” para dispositivos embarcados
Como não há um terminal, iremos fazer piscar
(blink) um LED.
A placa do Arduino vem com um LED embutido,
conectado ao pin digital 13
Esta conexão faz com que o pin 13 seja sempre
de saída, mas como o LED usa pouca corrente,
ainda é possível conectar outras coisas na saída

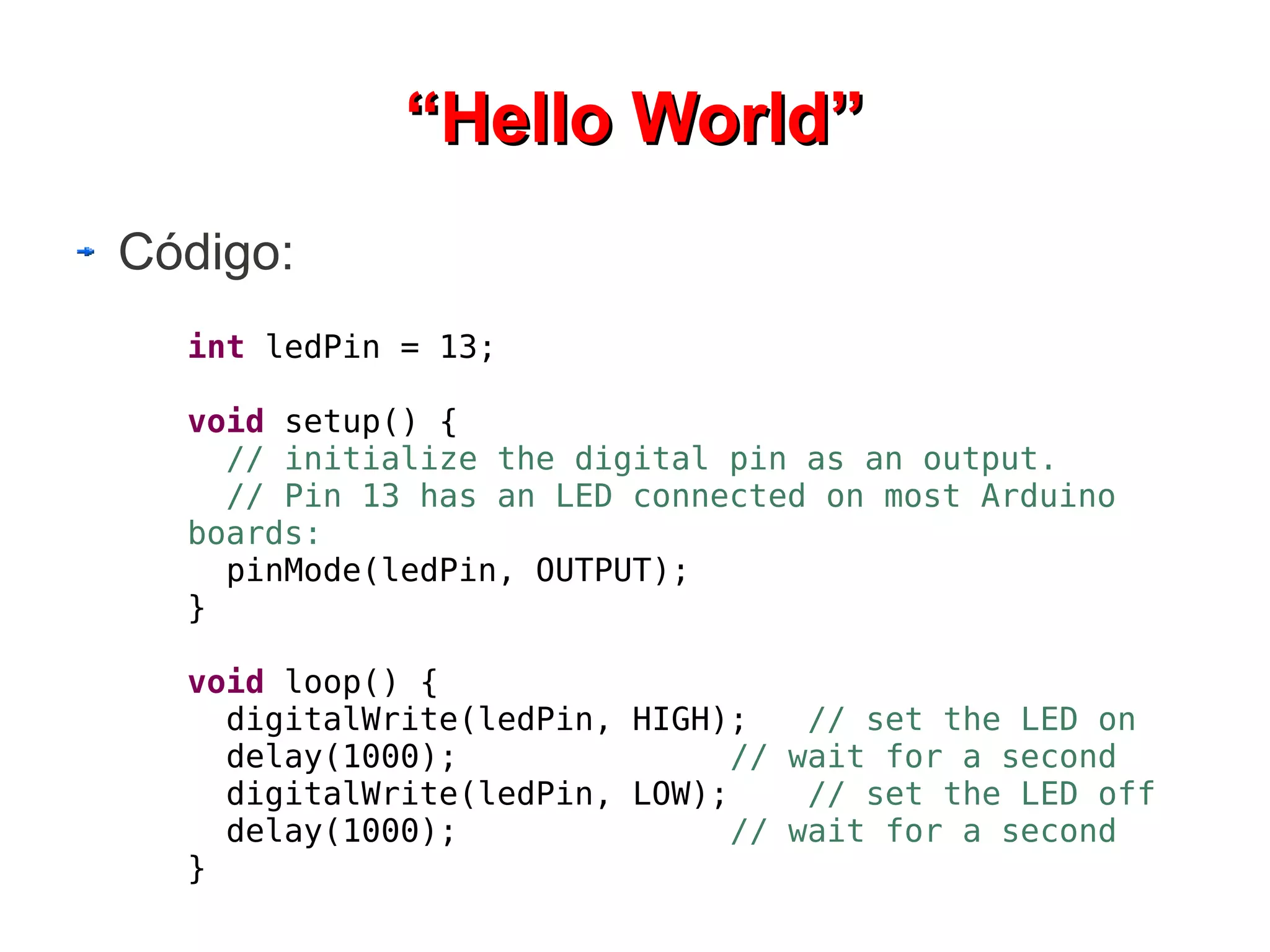

“Hello World”
Código:
int ledPin = 13;

void setup() {
// initialize the digital pin as an output.
// Pin 13 has an LED connected on most Arduino
boards:
pinMode(ledPin, OUTPUT);
}

void loop() {
digitalWrite(ledPin, HIGH); // set the LED on
delay(1000); // wait for a second
digitalWrite(ledPin, LOW); // set the LED off
delay(1000); // wait for a second
}

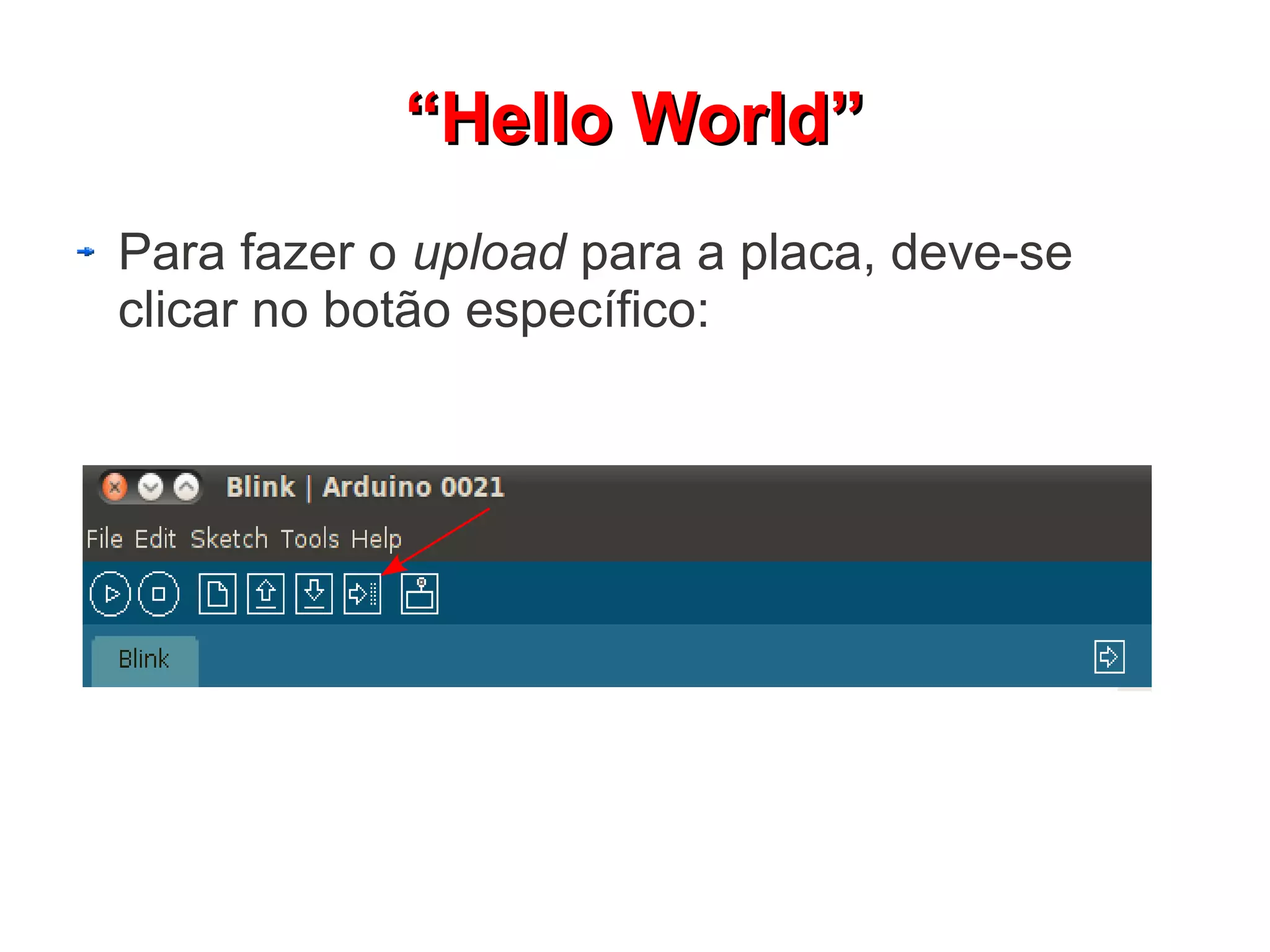

“Hello World”
Para fazer o upload para a placa, deve-se
clicar no botão específico:

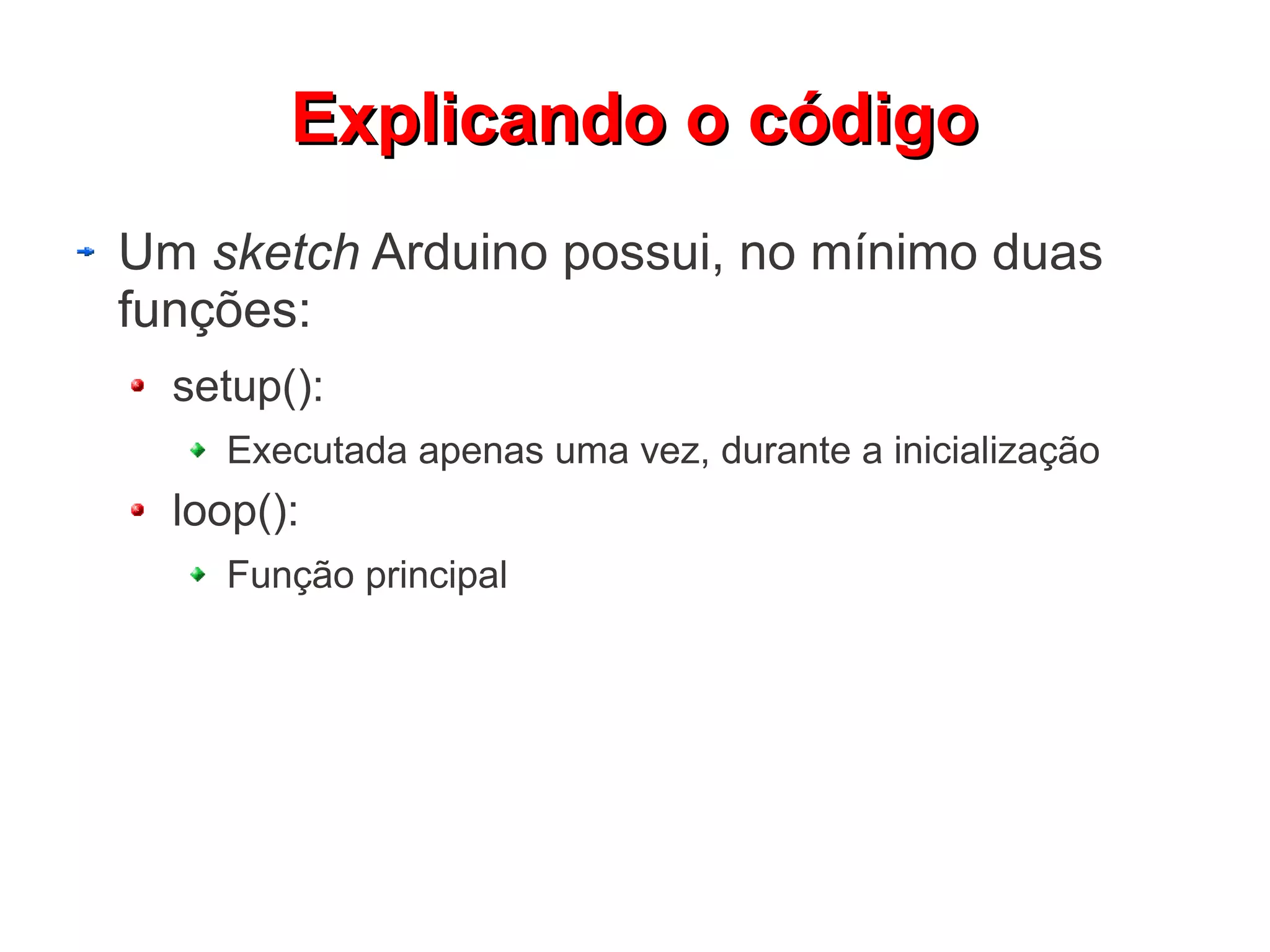

Explicando o código
Um sketch Arduino possui, no mínimo duas
funções:
setup():
Executada apenas uma vez, durante a inicialização
loop():
Função principal

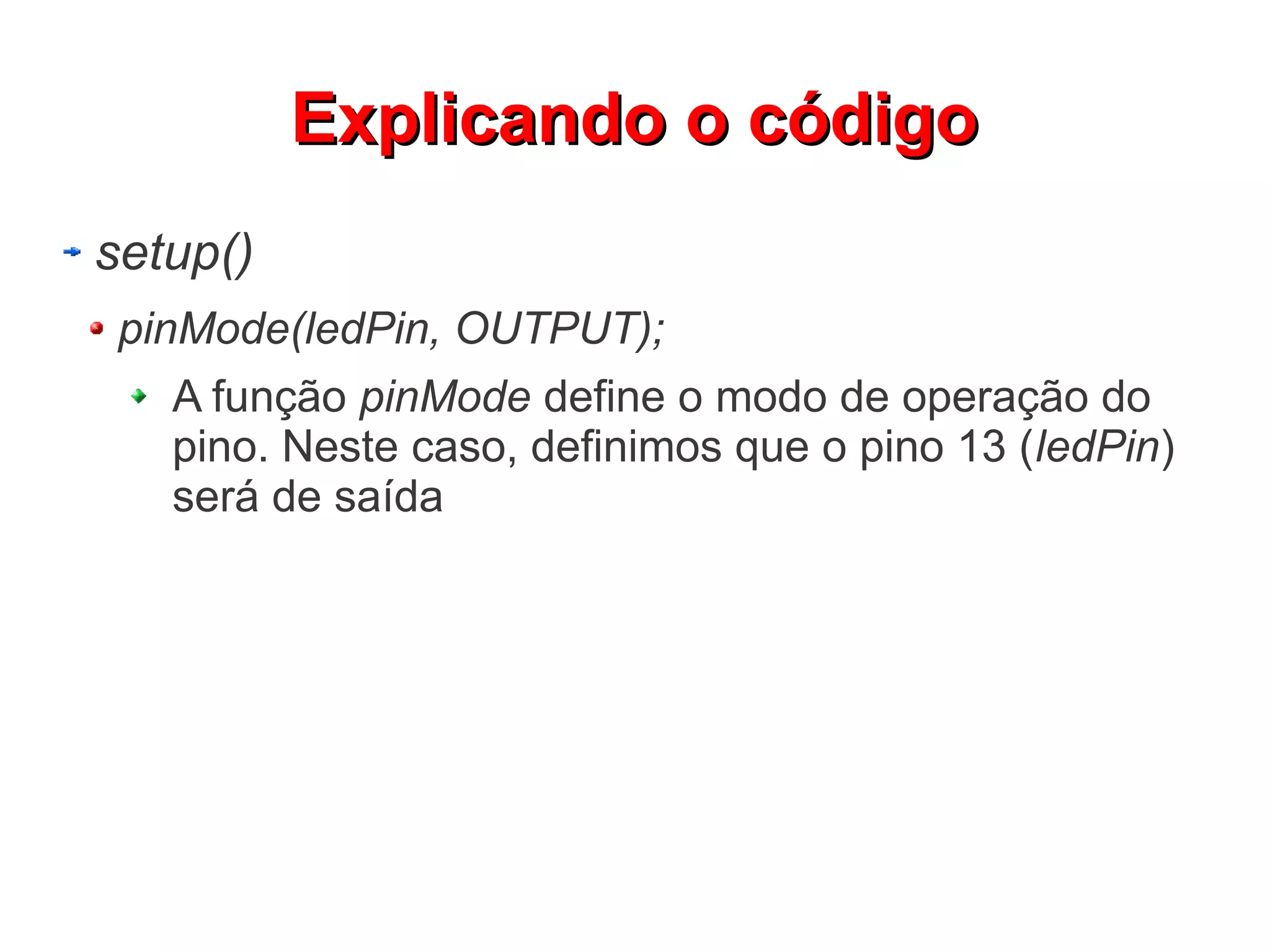

setup()
A função pinMode define o modo de operação do
pino. Neste caso, definimos que o pino 13 (ledPin)
será de saída

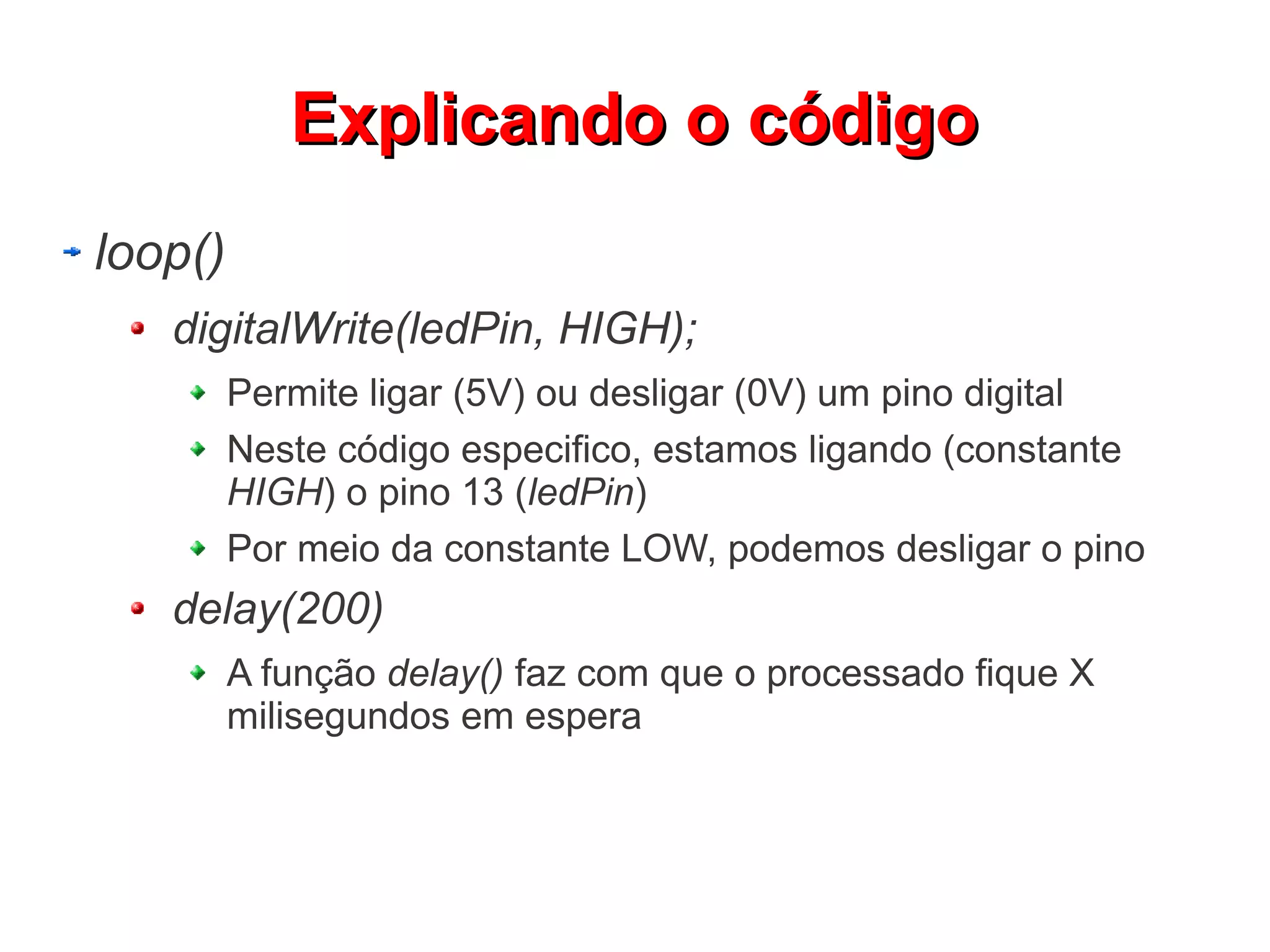

loop()
digitalWrite(ledPin, HIGH);
Permite ligar (5V) ou desligar (0V) um pino digital
Neste código especifico, estamos ligando (constante
HIGH) o pino 13 (ledPin)
Por meio da constante LOW, podemos desligar o pino
delay(200)
A função delay() faz com que o processado fique X
milisegundos em espera

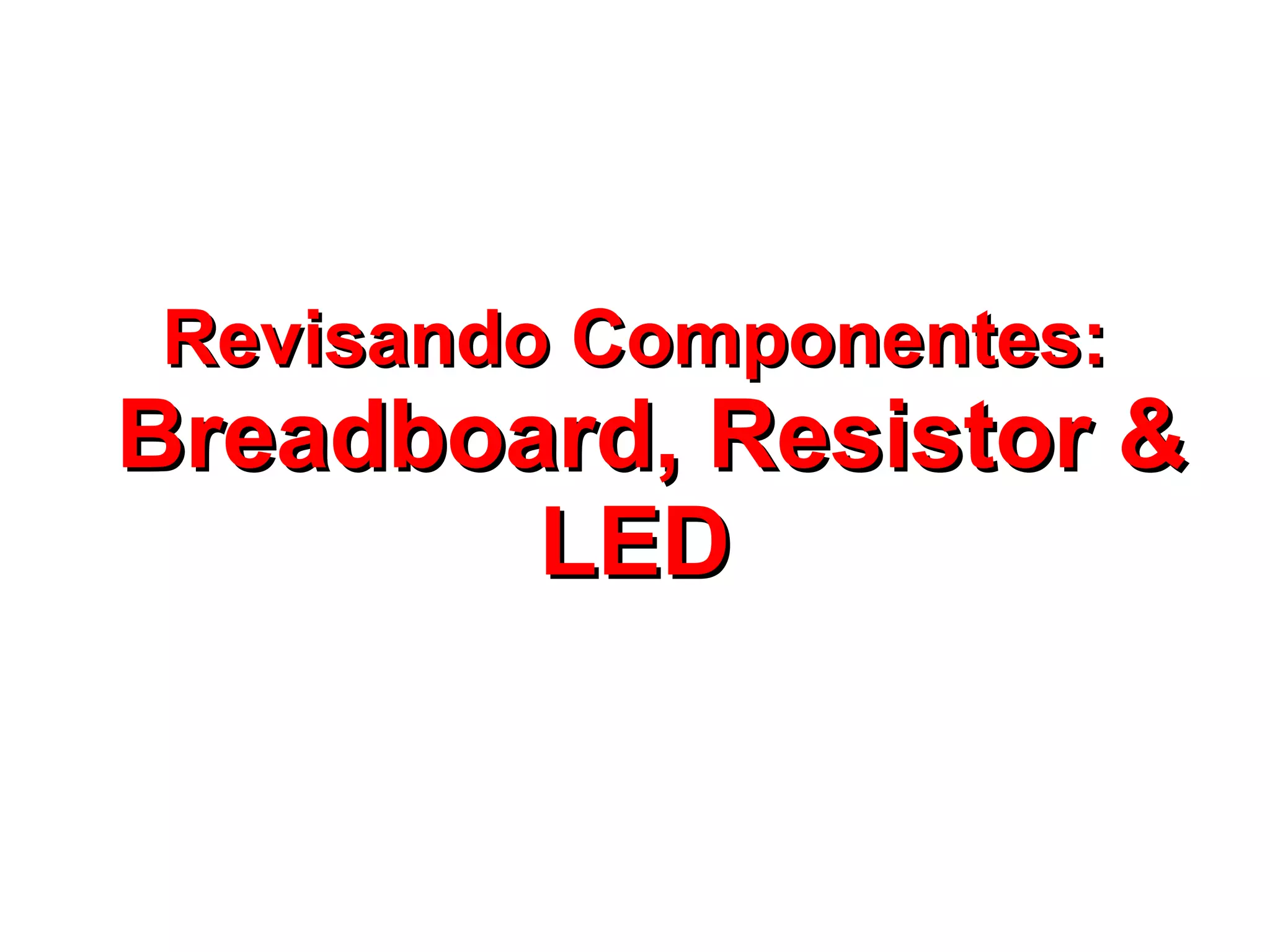

Revisando Componentes:
Breadboard, Resistor &
LED

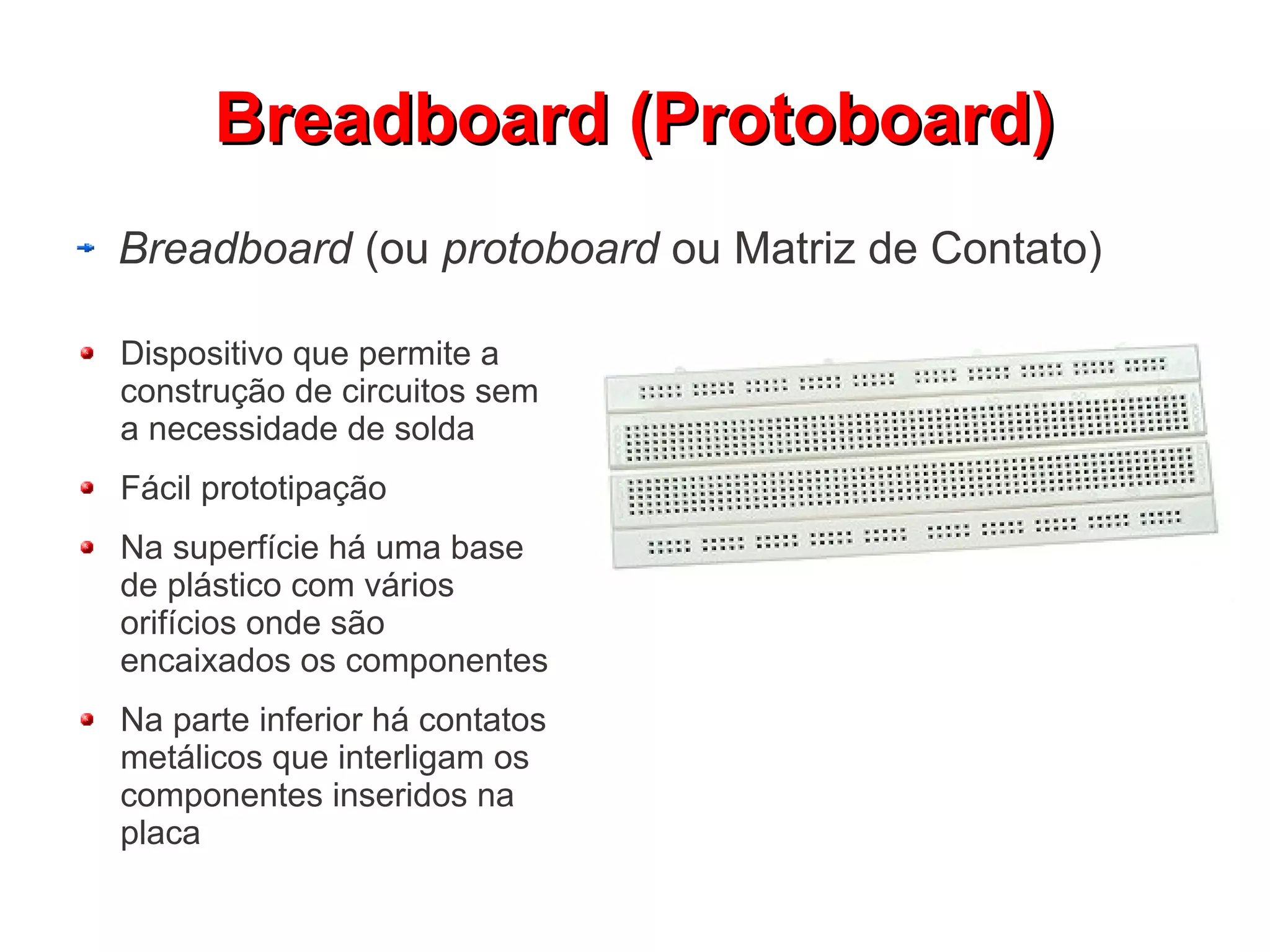

Breadboard (Protoboard)
Breadboard (ou protoboard ou Matriz de Contato)

Dispositivo que permite a
construção de circuitos sem
a necessidade de solda
Fácil prototipação
Na superfície há uma base
de plástico com vários
orifícios onde são
encaixados os componentes
Na parte inferior há contatos
metálicos que interligam os
componentes inseridos na
placa

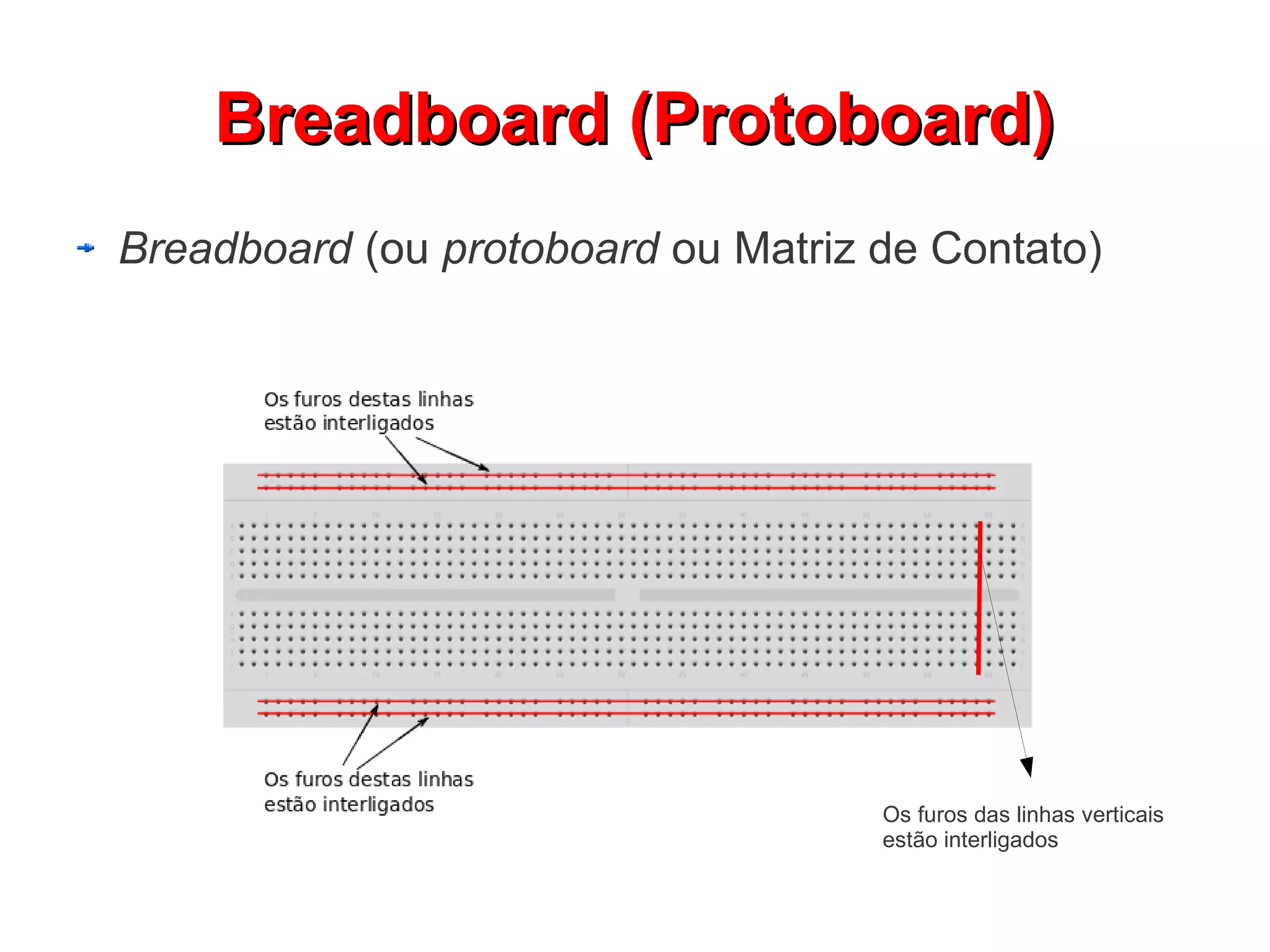

Breadboard (Protoboard)
Breadboard (ou protoboard ou Matriz de Contato)

Os furos das linhas verticais
estão interligados

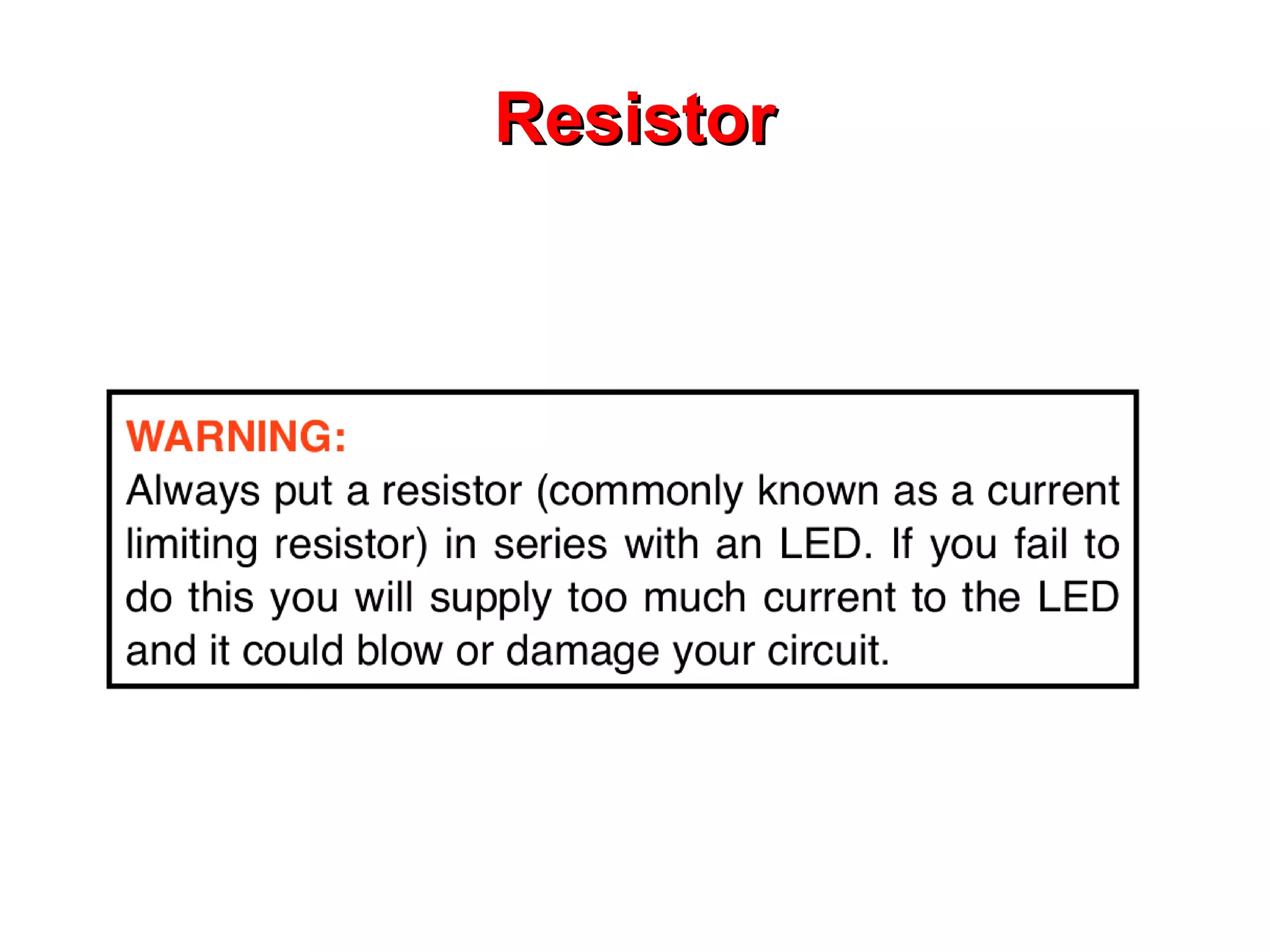

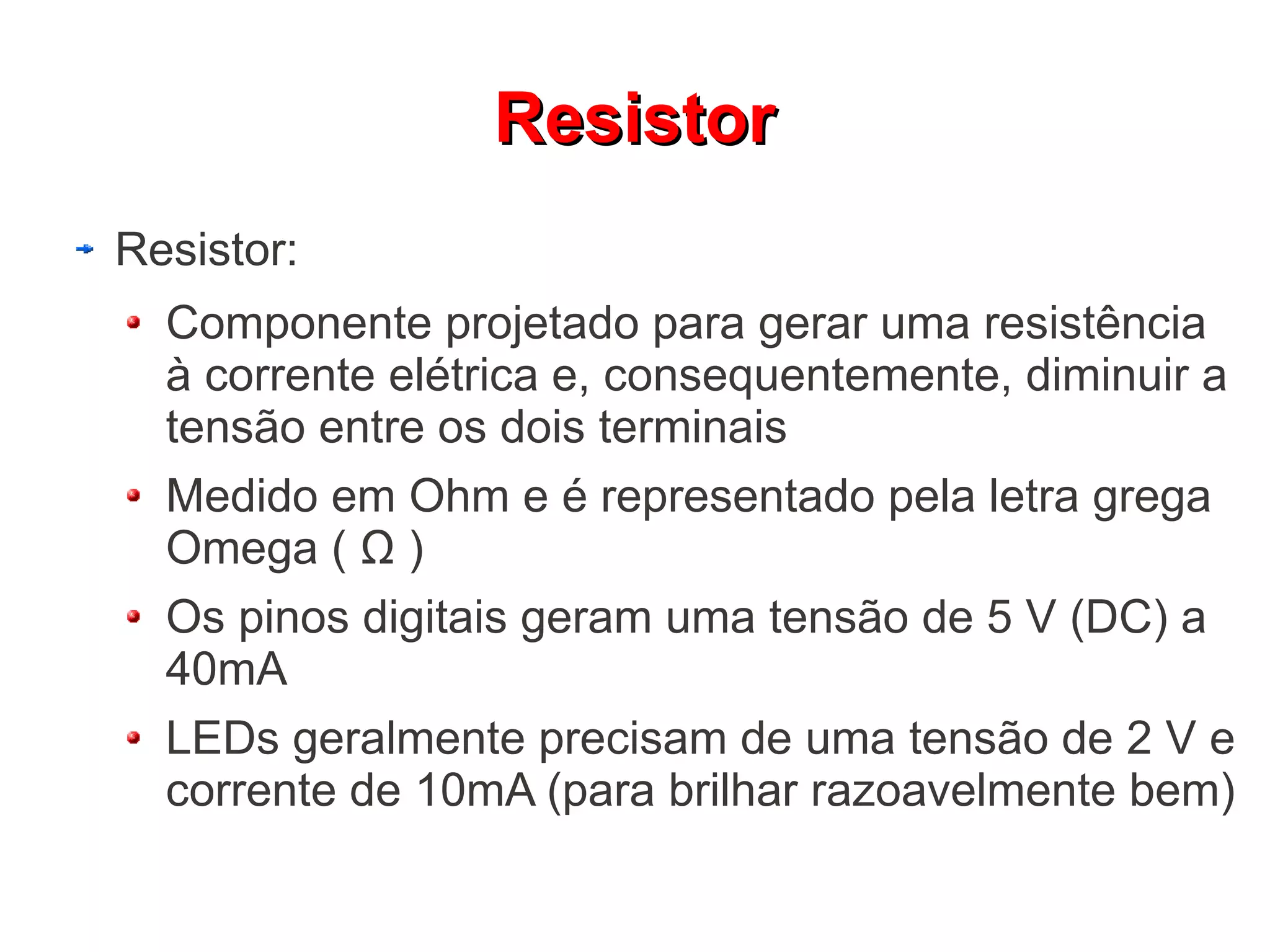

Resistor
Resistor:
Componente projetado para gerar uma resistência
à corrente elétrica e, consequentemente, diminuir a
tensão entre os dois terminais
Medido em Ohm e é representado pela letra grega
Omega ( Ω )
Os pinos digitais geram uma tensão de 5 V (DC) a
40mA
LEDs geralmente precisam de uma tensão de 2 V e
corrente de 10mA (para brilhar razoavelmente bem)

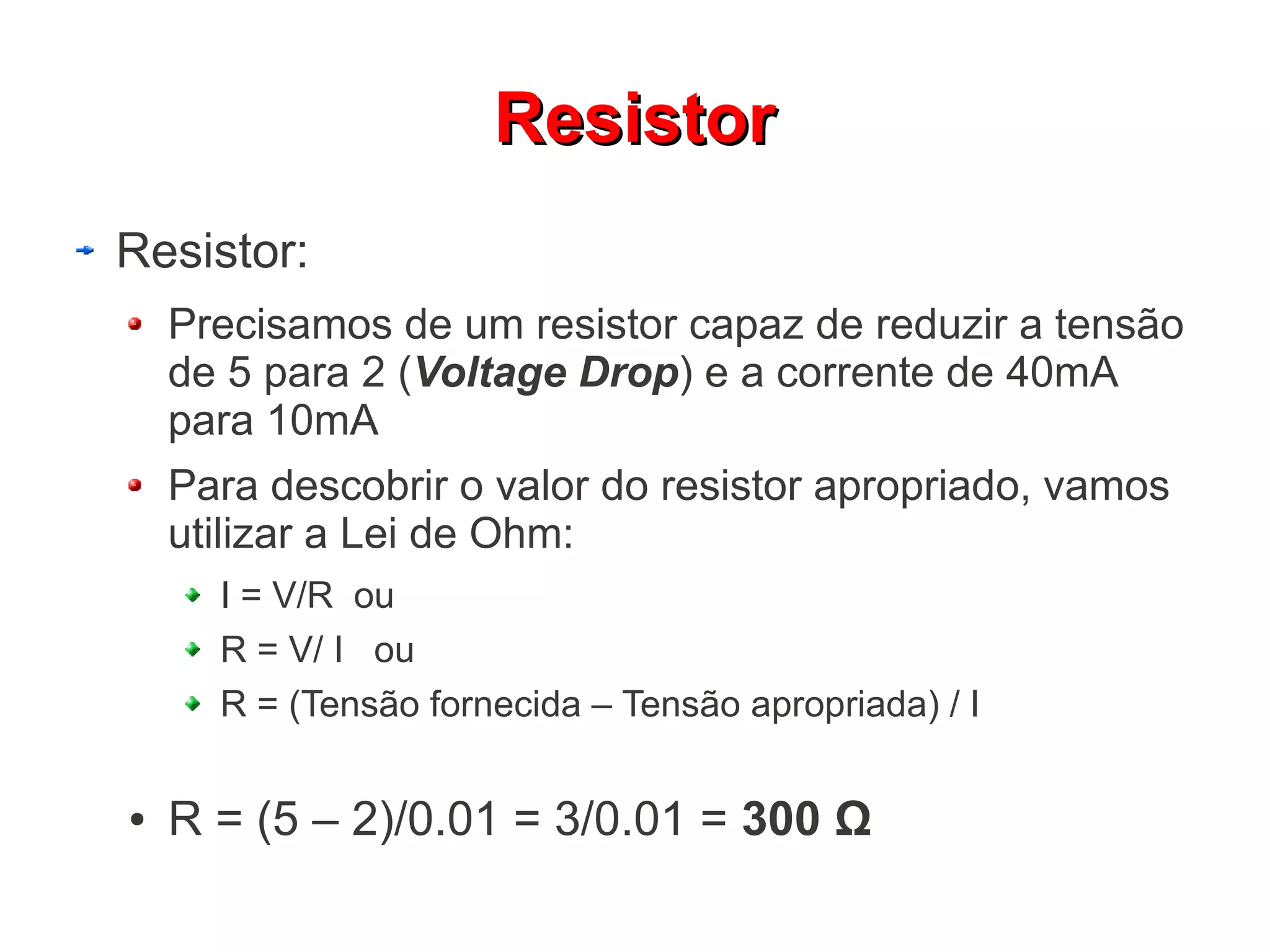

Resistor
Resistor:
Precisamos de um resistor capaz de reduzir a tensão
de 5 para 2 (Voltage Drop) e a corrente de 40mA
para 10mA
Para descobrir o valor do resistor apropriado, vamos
utilizar a Lei de Ohm:
I = V/R ou
R = V/ I ou
R = (Tensão fornecida – Tensão apropriada) / I

● R = (5 – 2)/0.01 = 3/0.01 = 300 Ω

Resistor

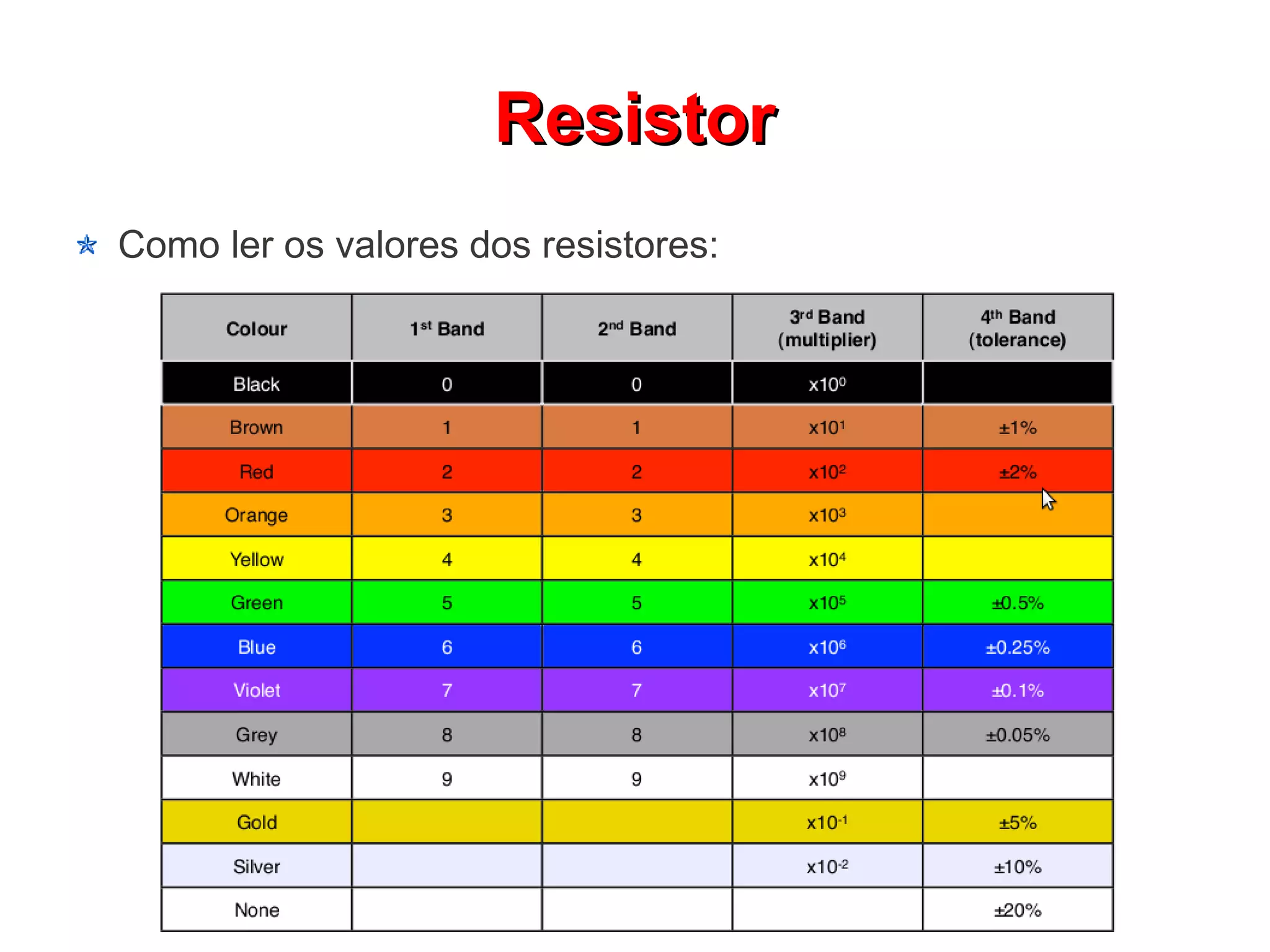

Como ler os valores dos resistores:

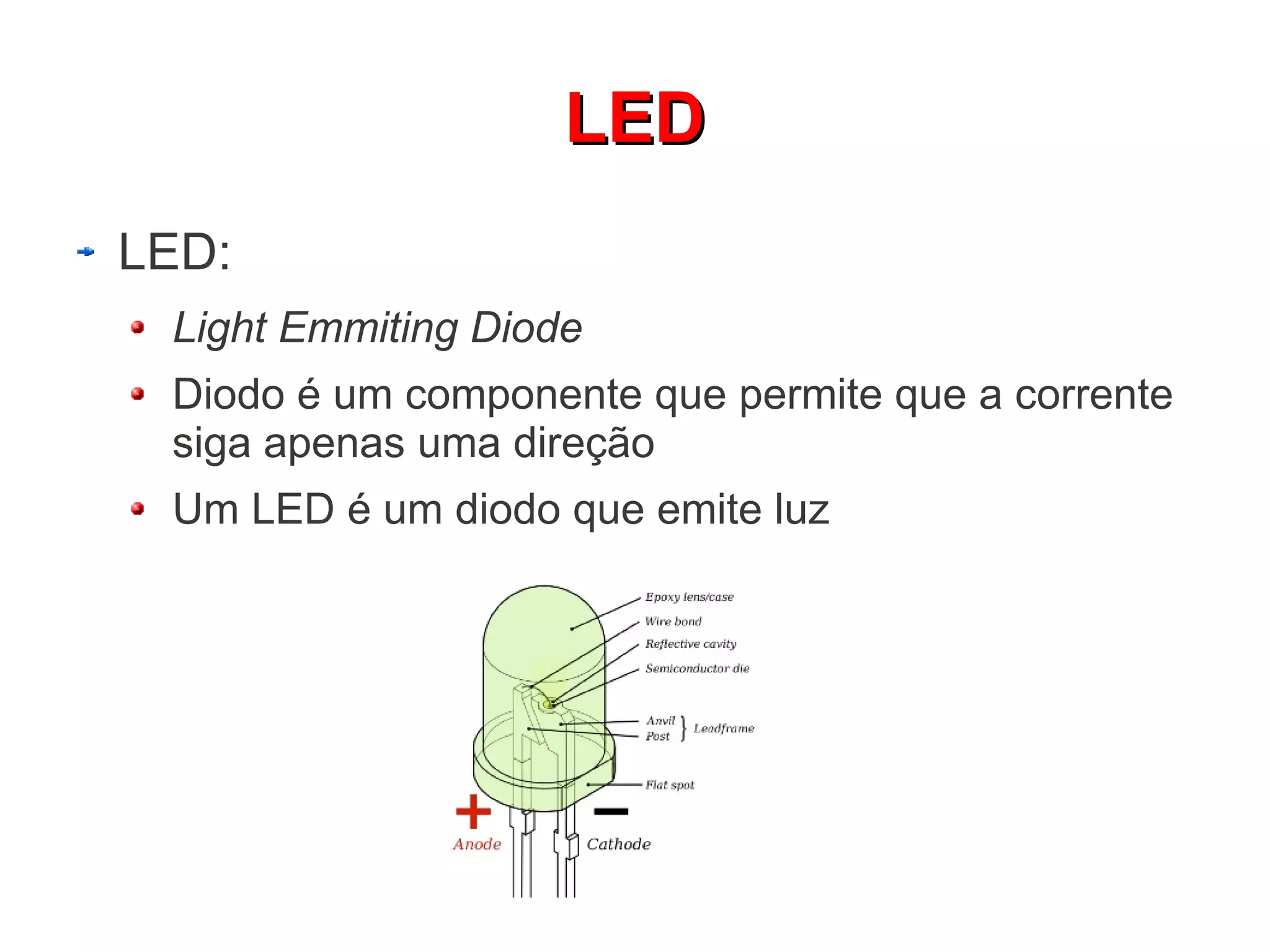

LED
LED:
Light Emmiting Diode
Diodo é um componente que permite que a corrente
siga apenas uma direção
Um LED é um diodo que emite luz

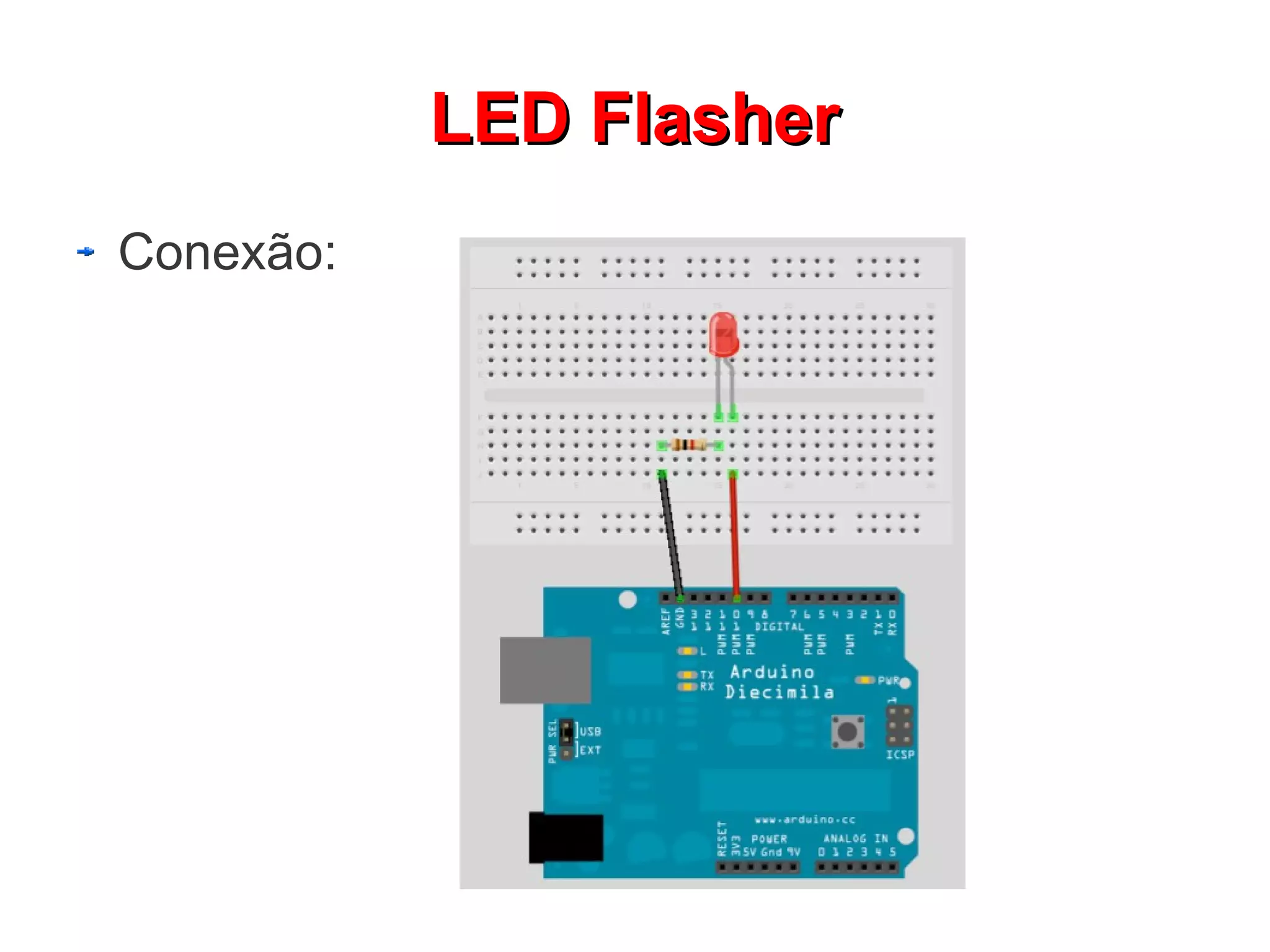

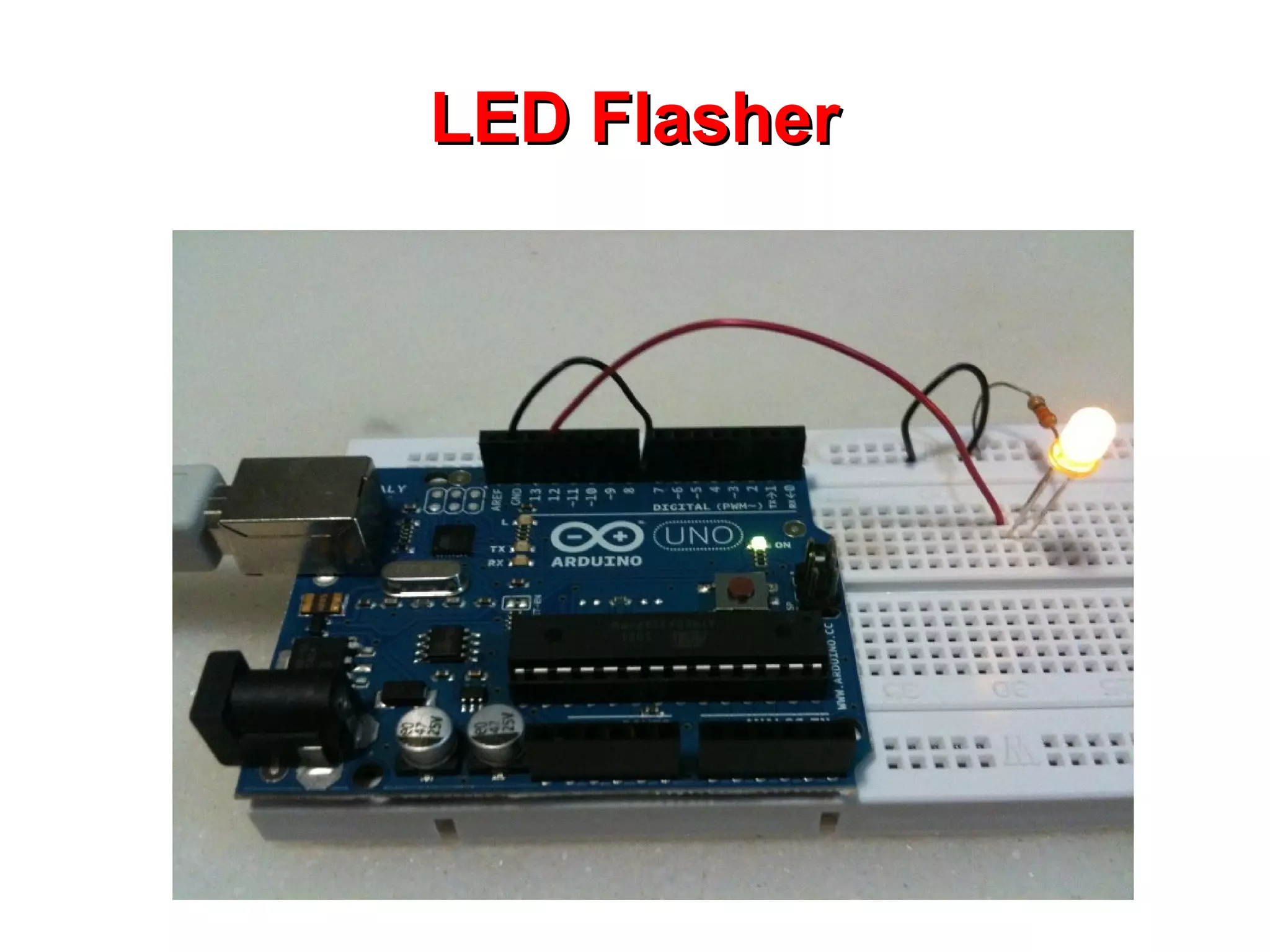

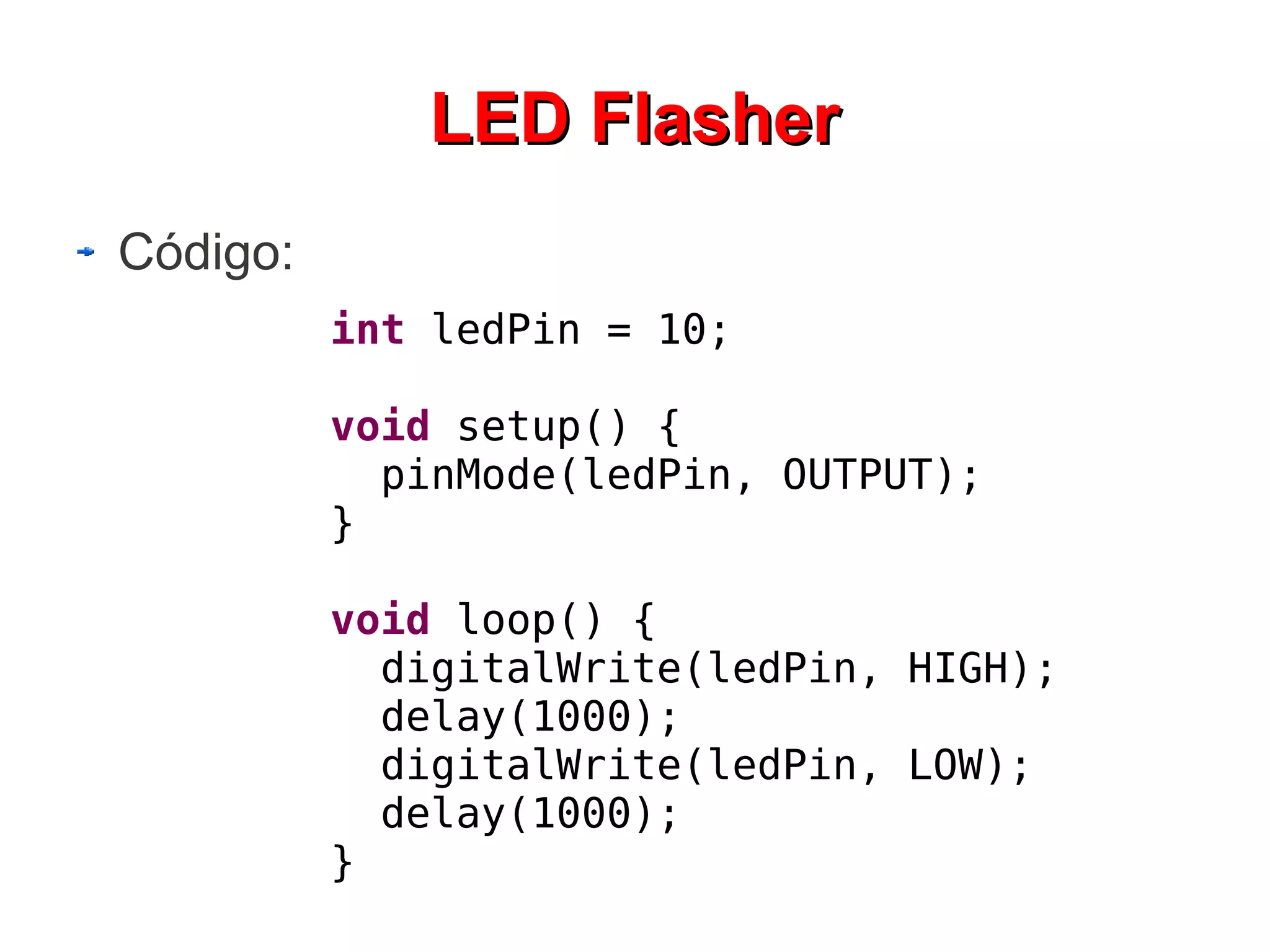

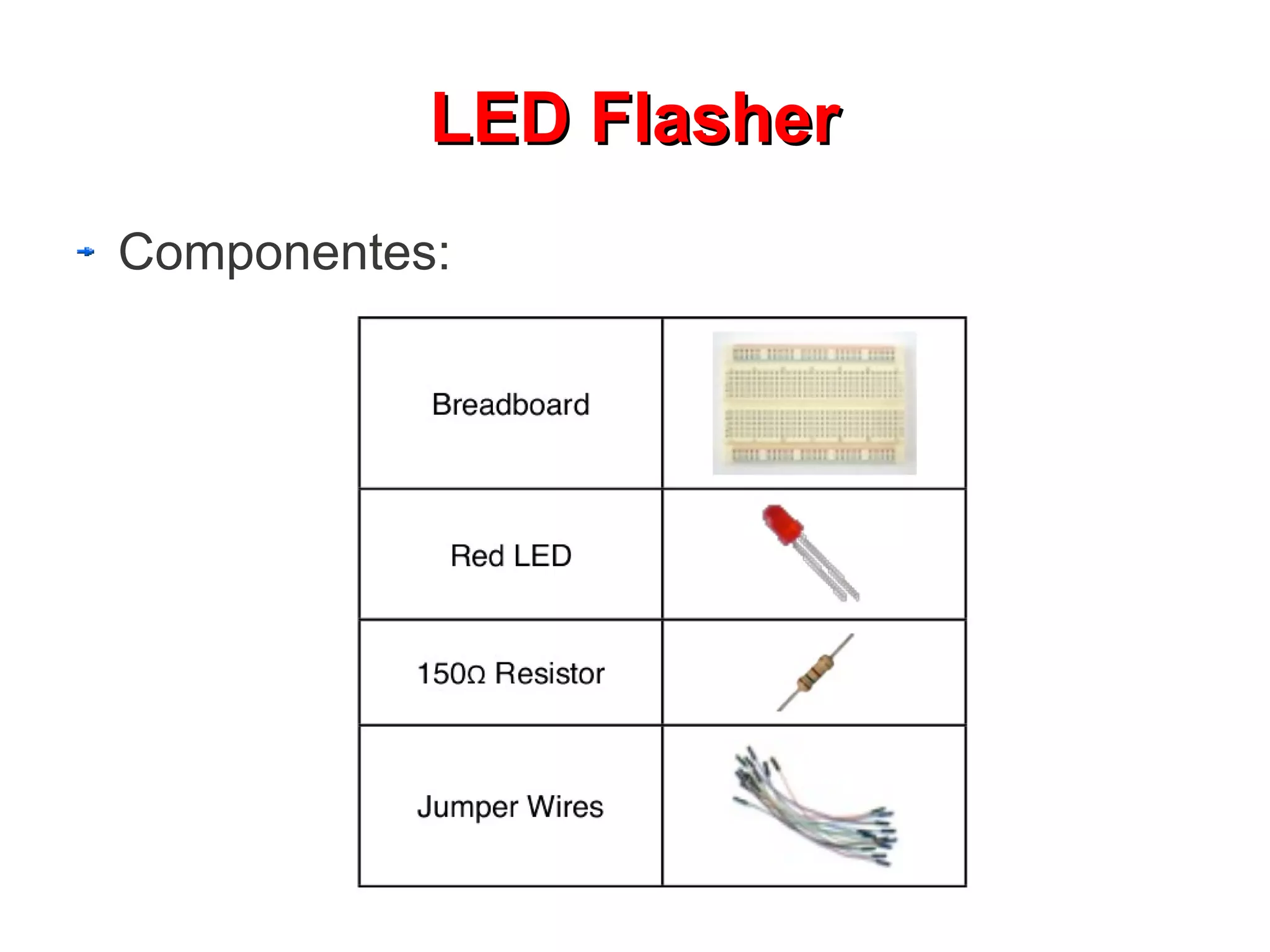

LED Flasher
Código:
int ledPin = 10;

void setup() {
}

void loop() {
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}

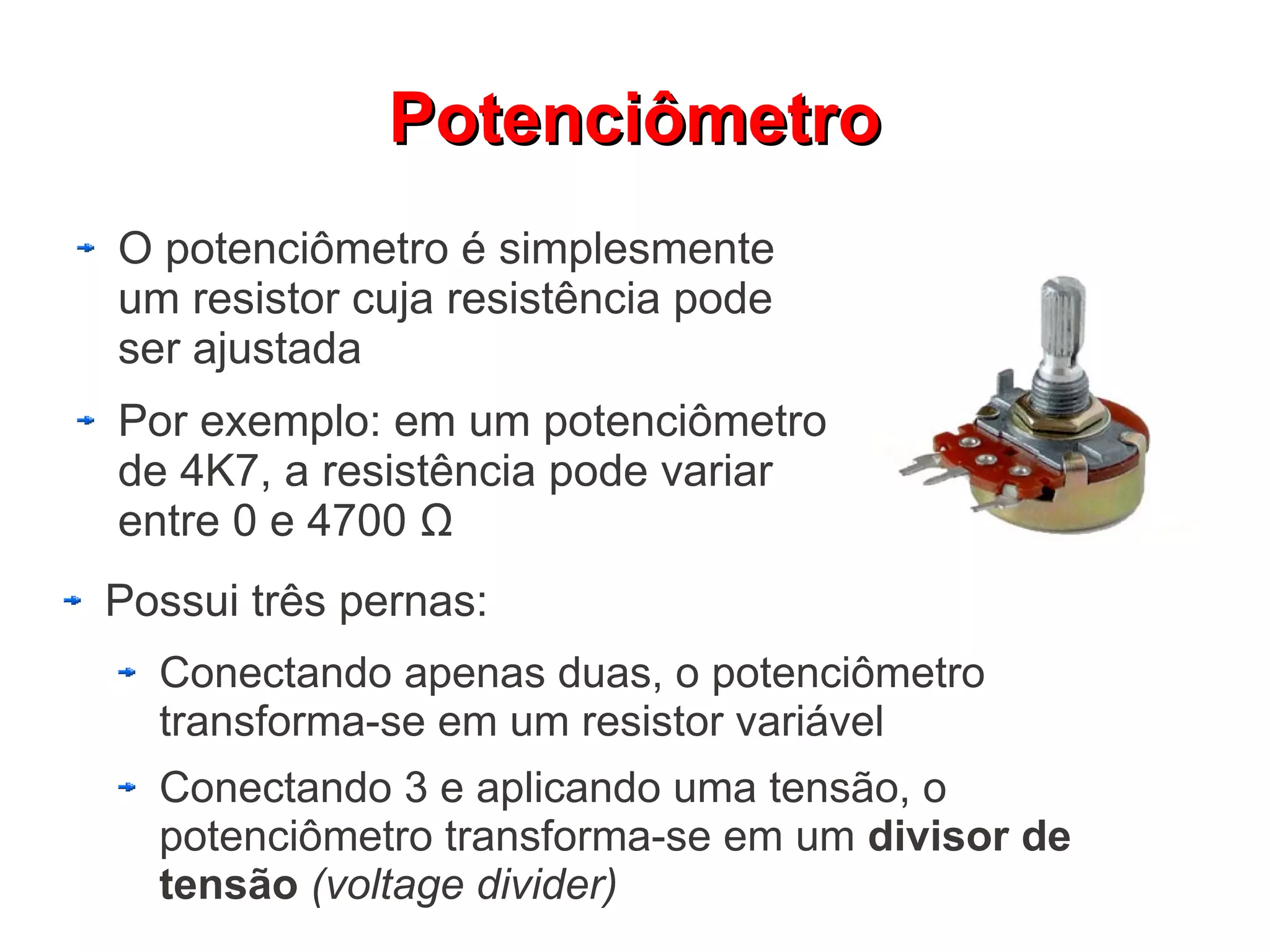

Potenciômetro

Potenciômetro
O potenciômetro é simplesmente
um resistor cuja resistência pode
ser ajustada
Por exemplo: em um potenciômetro
de 4K7, a resistência pode variar
entre 0 e 4700 Ω
Possui três pernas:
Conectando apenas duas, o potenciômetro
transforma-se em um resistor variável
Conectando 3 e aplicando uma tensão, o
potenciômetro transforma-se em um divisor de
tensão (voltage divider)

Projeto 002:
Interactive LED
Chase Effect

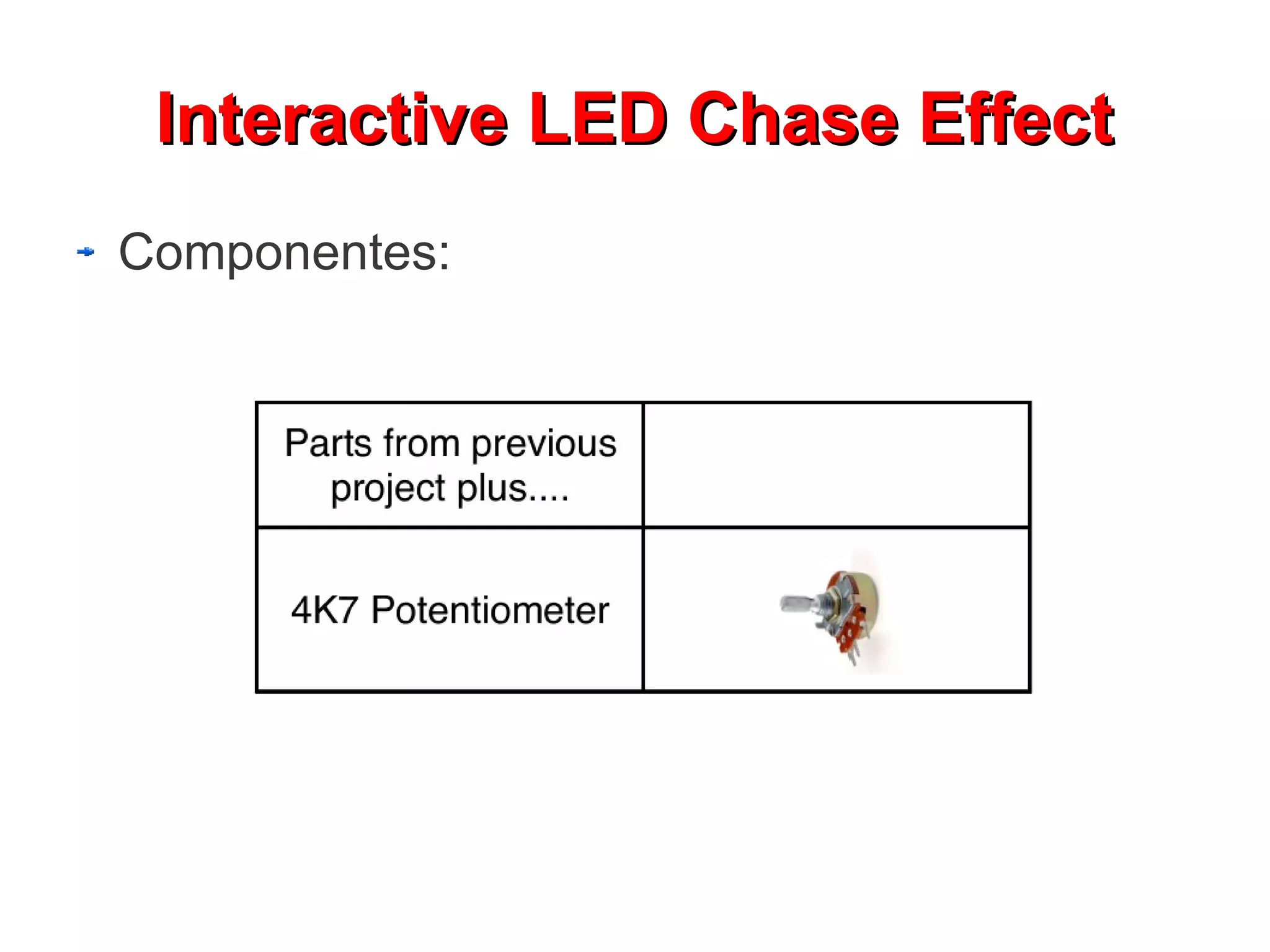

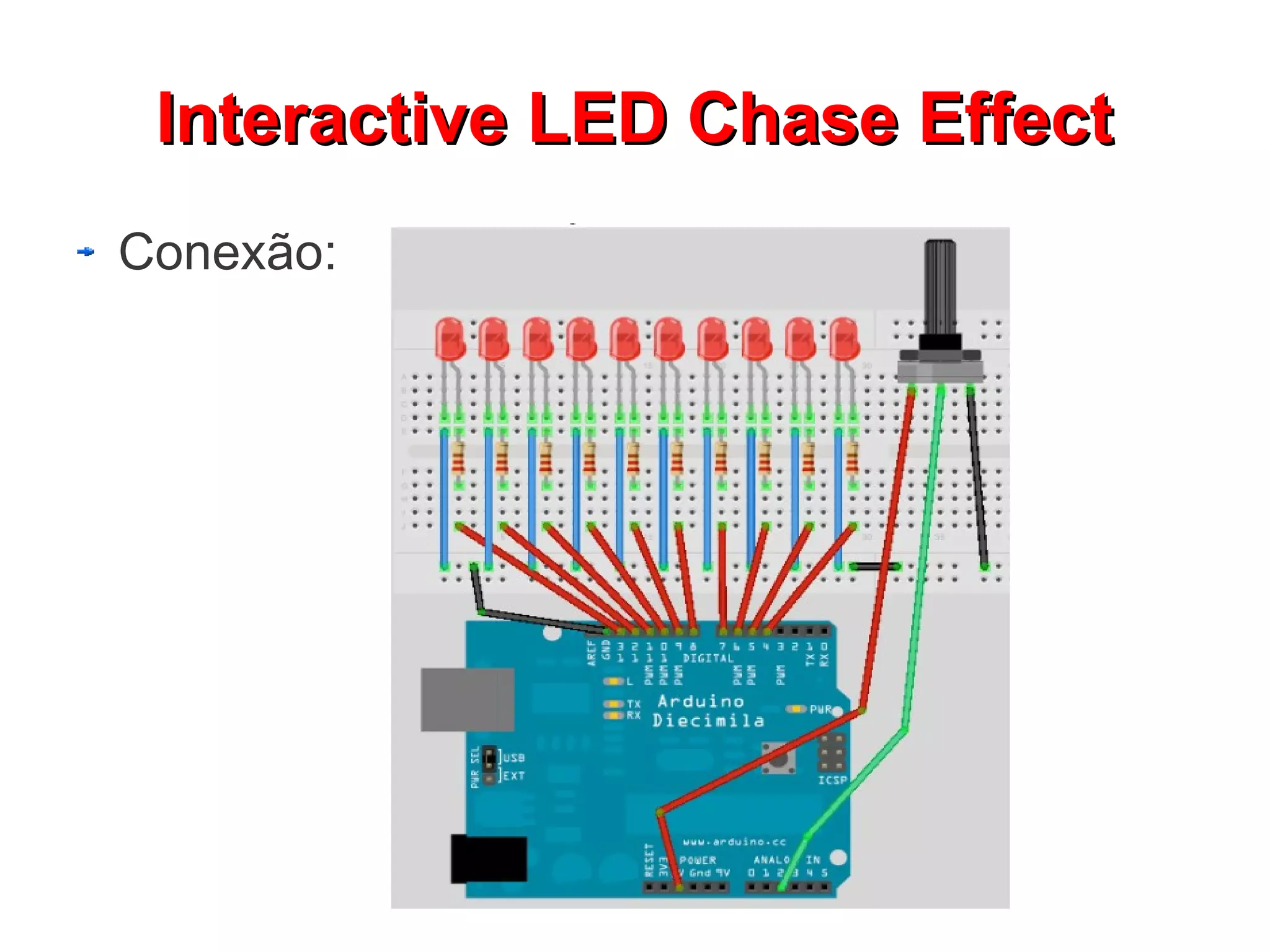

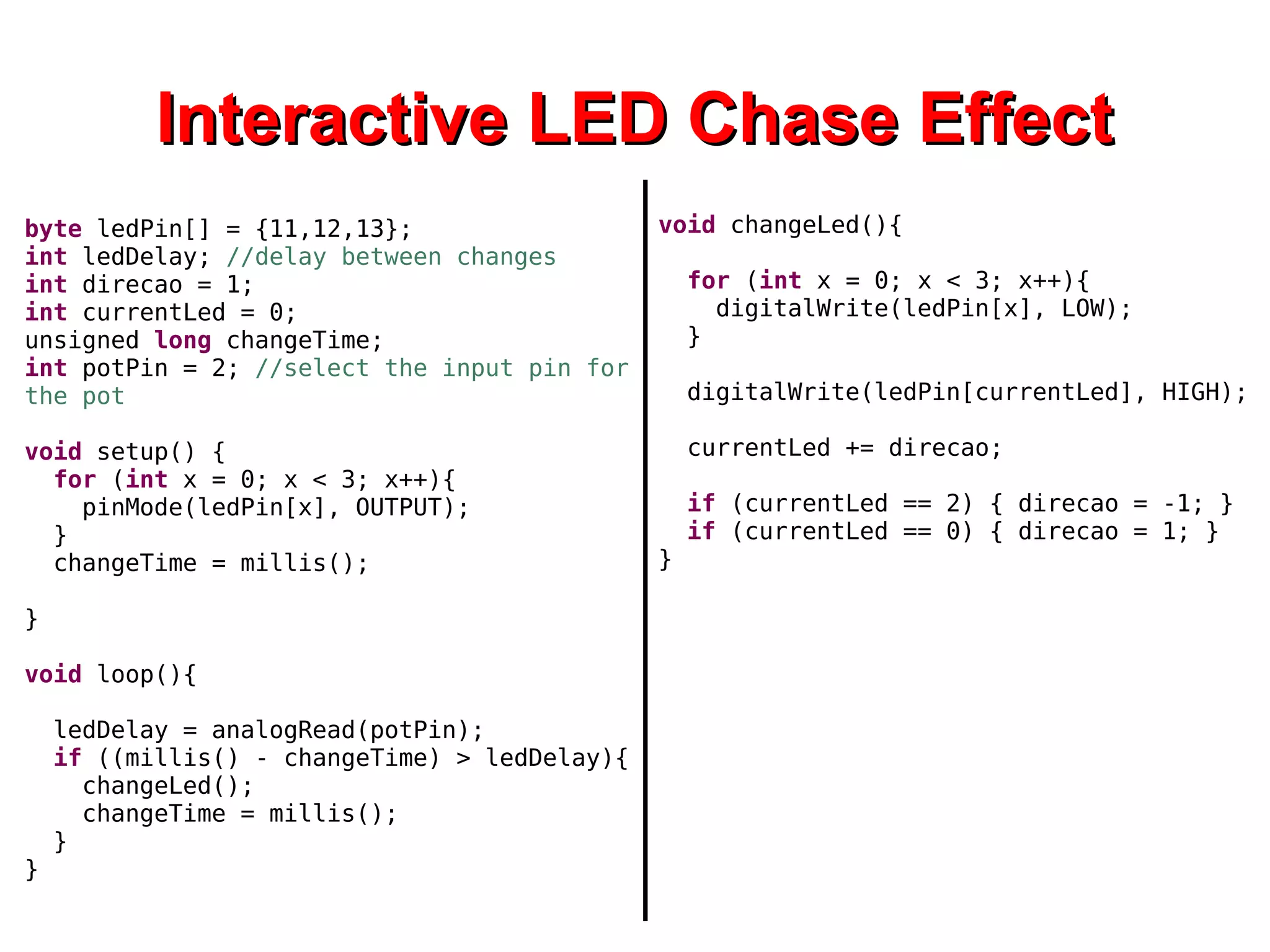

Interactive LED Chase Effect
Componentes:

Conexão:

byte ledPin[] = {11,12,13}; void changeLed(){
int ledDelay; //delay between changes
int direcao = 1; for (int x = 0; x < 3; x++){
int currentLed = 0; digitalWrite(ledPin[x], LOW);
unsigned long changeTime; }
int potPin = 2; //select the input pin for
the pot digitalWrite(ledPin[currentLed], HIGH);

void setup() { currentLed += direcao;
for (int x = 0; x < 3; x++){
pinMode(ledPin[x], OUTPUT); if (currentLed == 2) { direcao = -1; }
} if (currentLed == 0) { direcao = 1; }
changeTime = millis(); }

}

void loop(){

ledDelay = analogRead(potPin);
if ((millis() - changeTime) > ledDelay){
changeLed();
changeTime = millis();
}
}

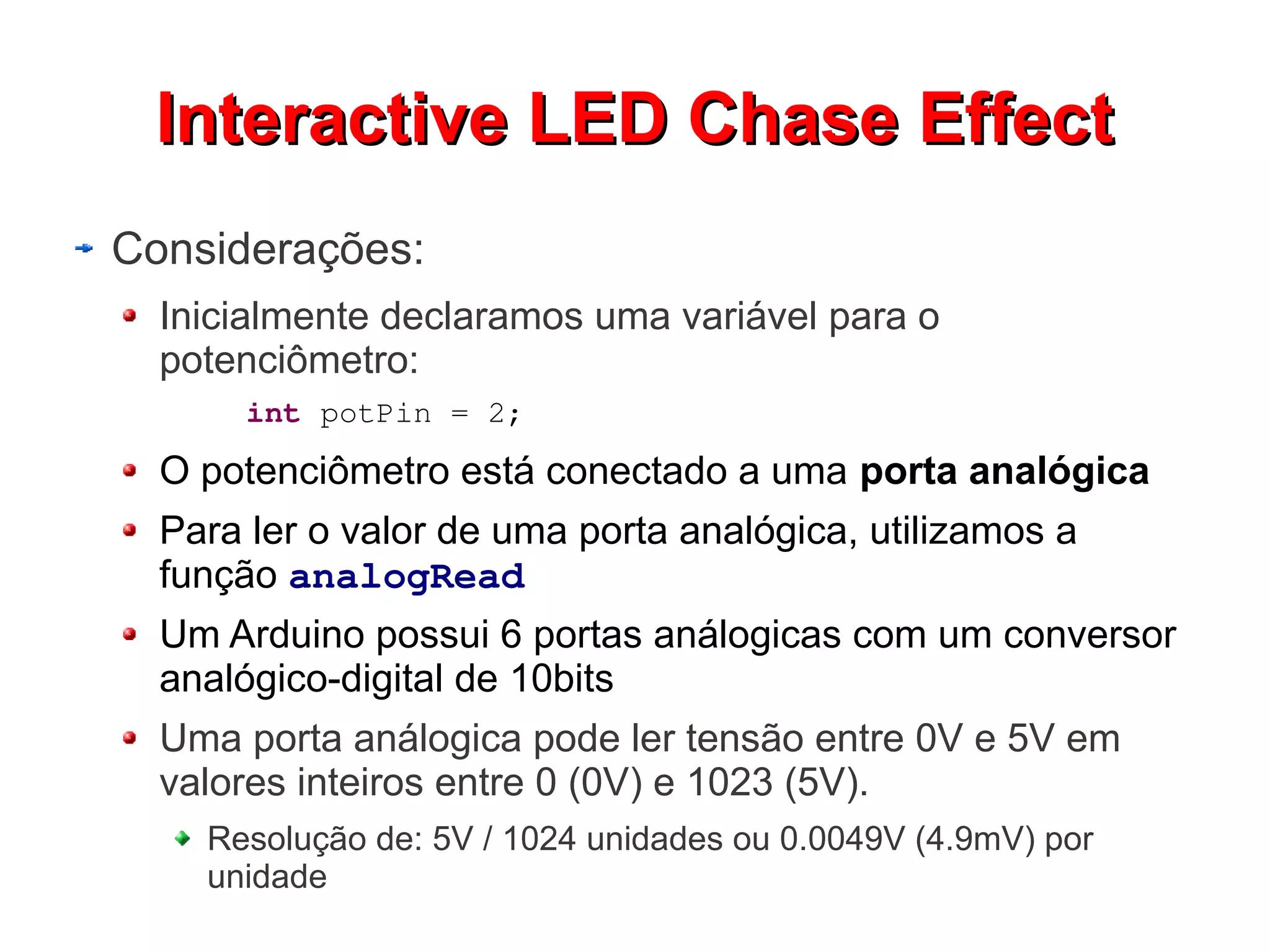

Considerações:
Inicialmente declaramos uma variável para o
potenciômetro:
int potPin = 2;

O potenciômetro está conectado a uma porta analógica
Para ler o valor de uma porta analógica, utilizamos a
função analogRead
Um Arduino possui 6 portas análogicas com um conversor
analógico-digital de 10bits
Uma porta análogica pode ler tensão entre 0V e 5V em
valores inteiros entre 0 (0V) e 1023 (5V).
Resolução de: 5V / 1024 unidades ou 0.0049V (4.9mV) por
unidade

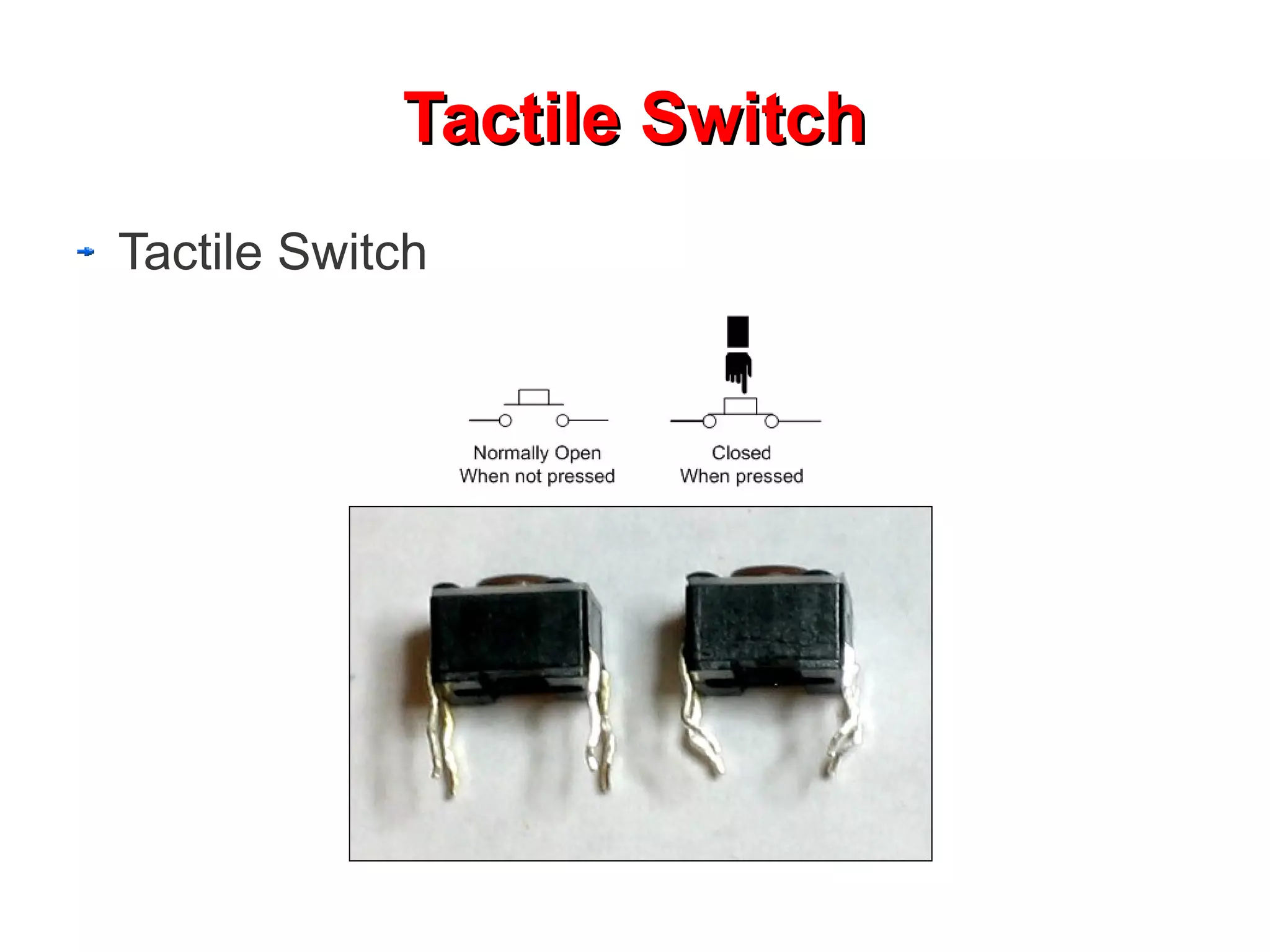

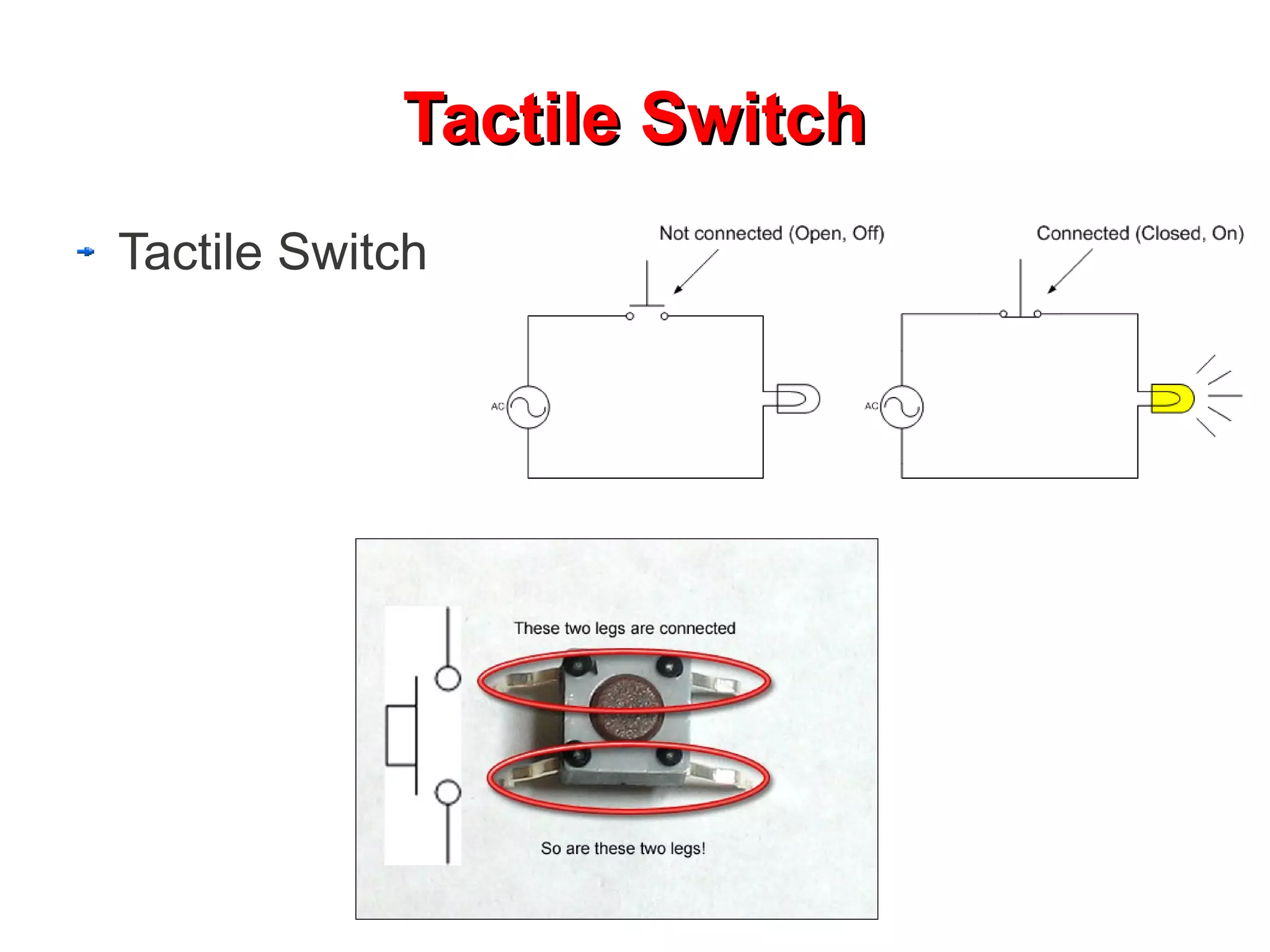

Tactile Switch

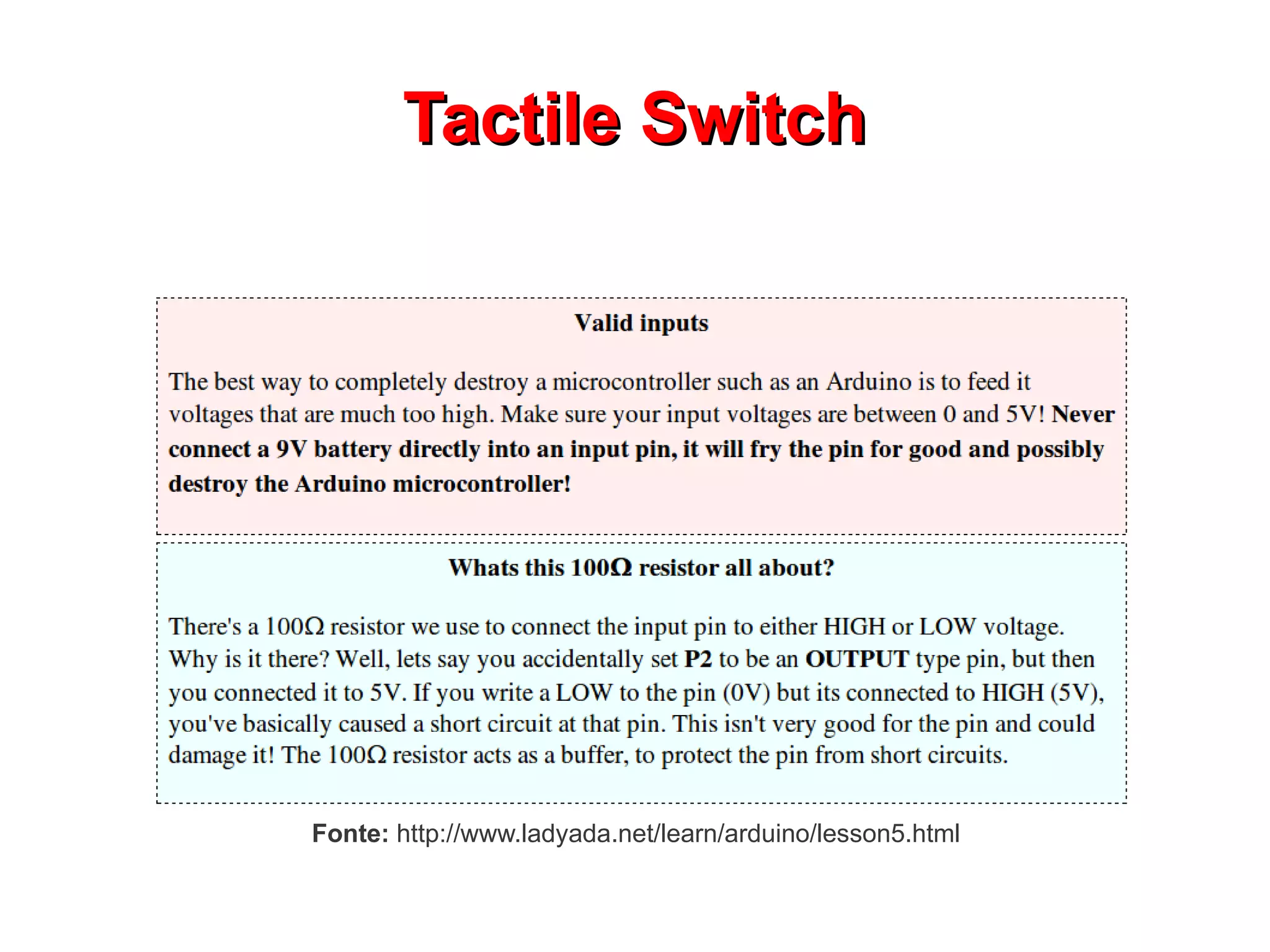

Tactile Switch

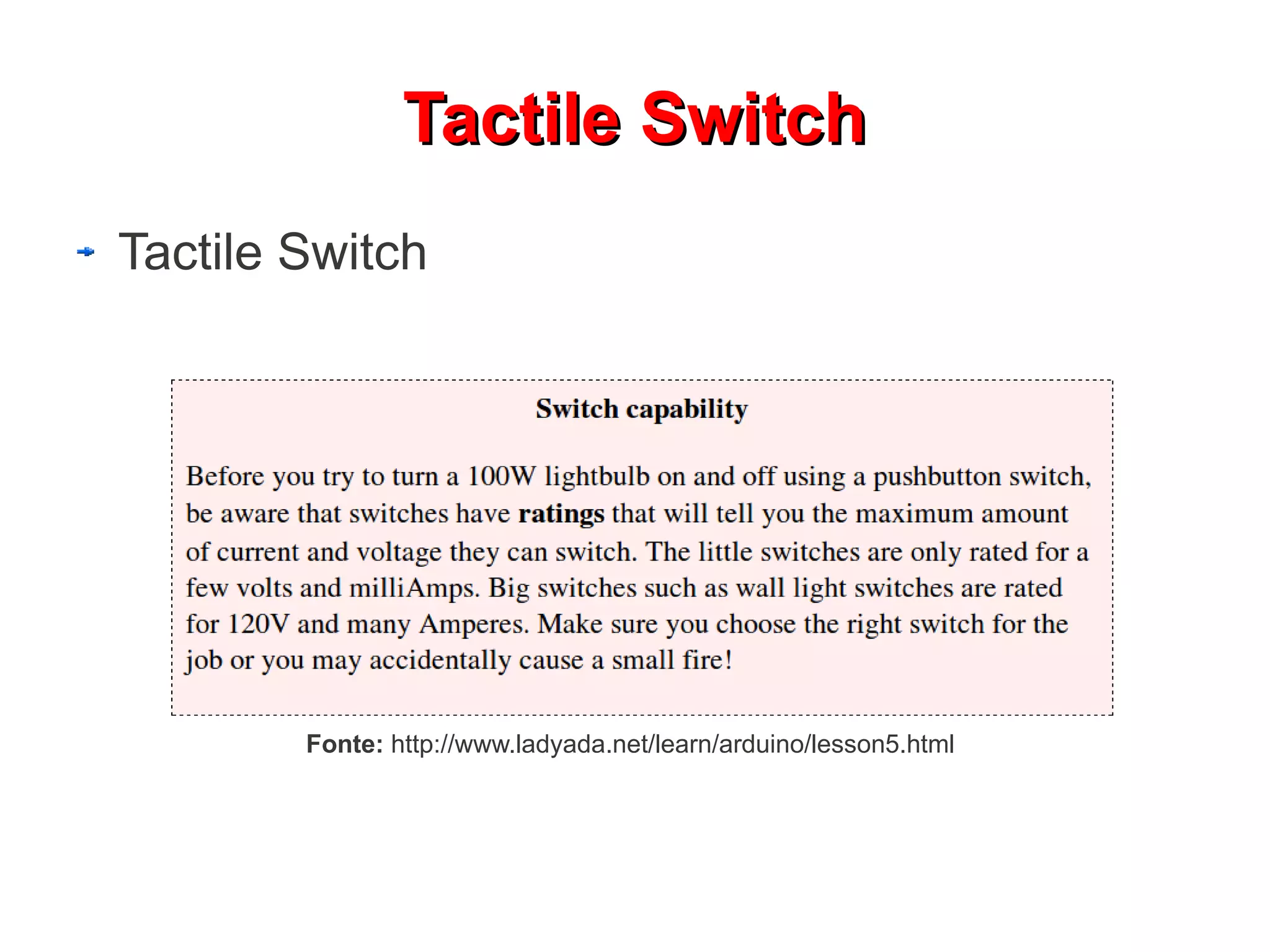

Tactile Switch

Fonte: http://www.ladyada.net/learn/arduino/lesson5.html

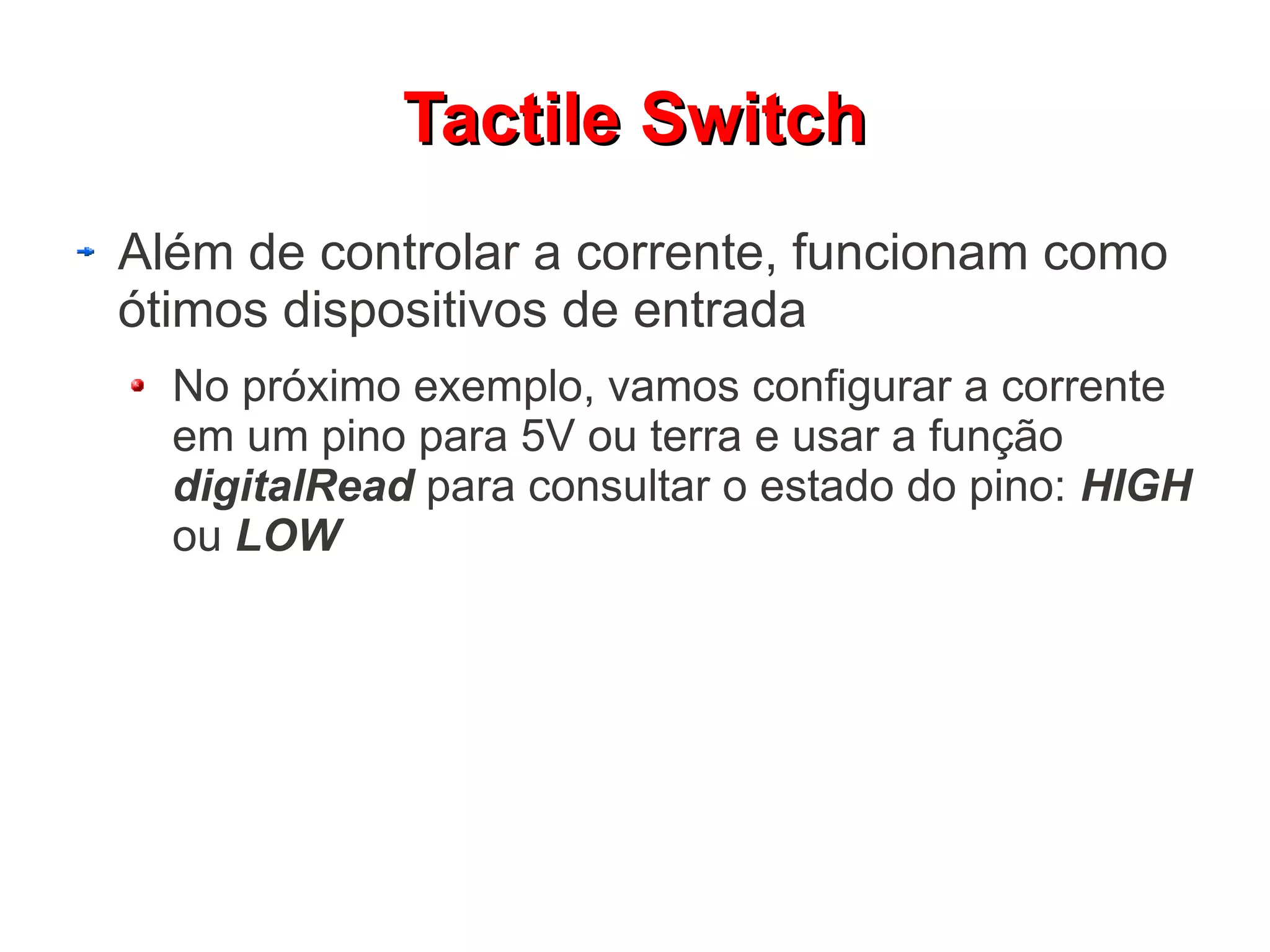

Tactile Switch
Além de controlar a corrente, funcionam como
ótimos dispositivos de entrada
No próximo exemplo, vamos configurar a corrente
em um pino para 5V ou terra e usar a função
digitalRead para consultar o estado do pino: HIGH
ou LOW

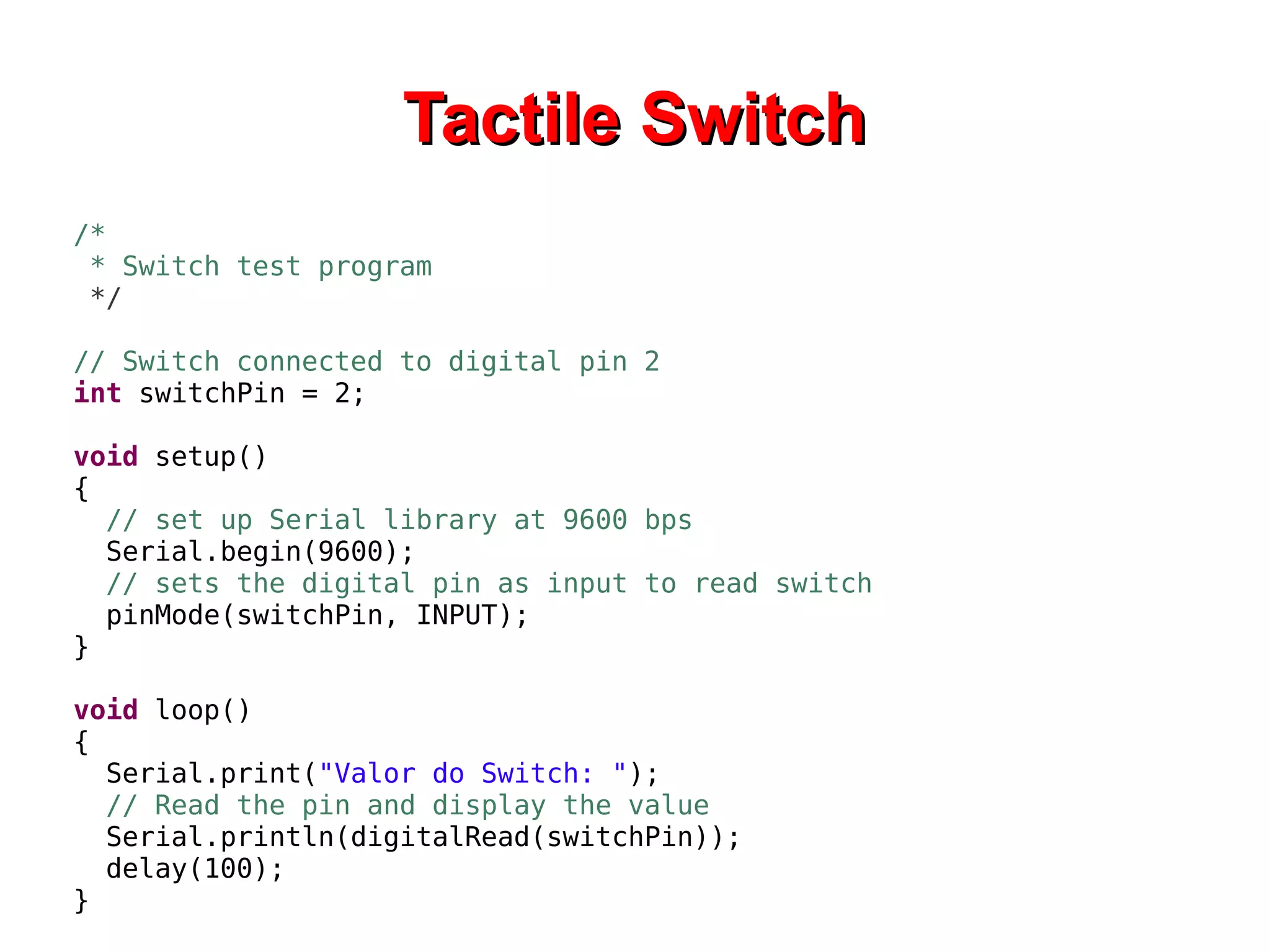

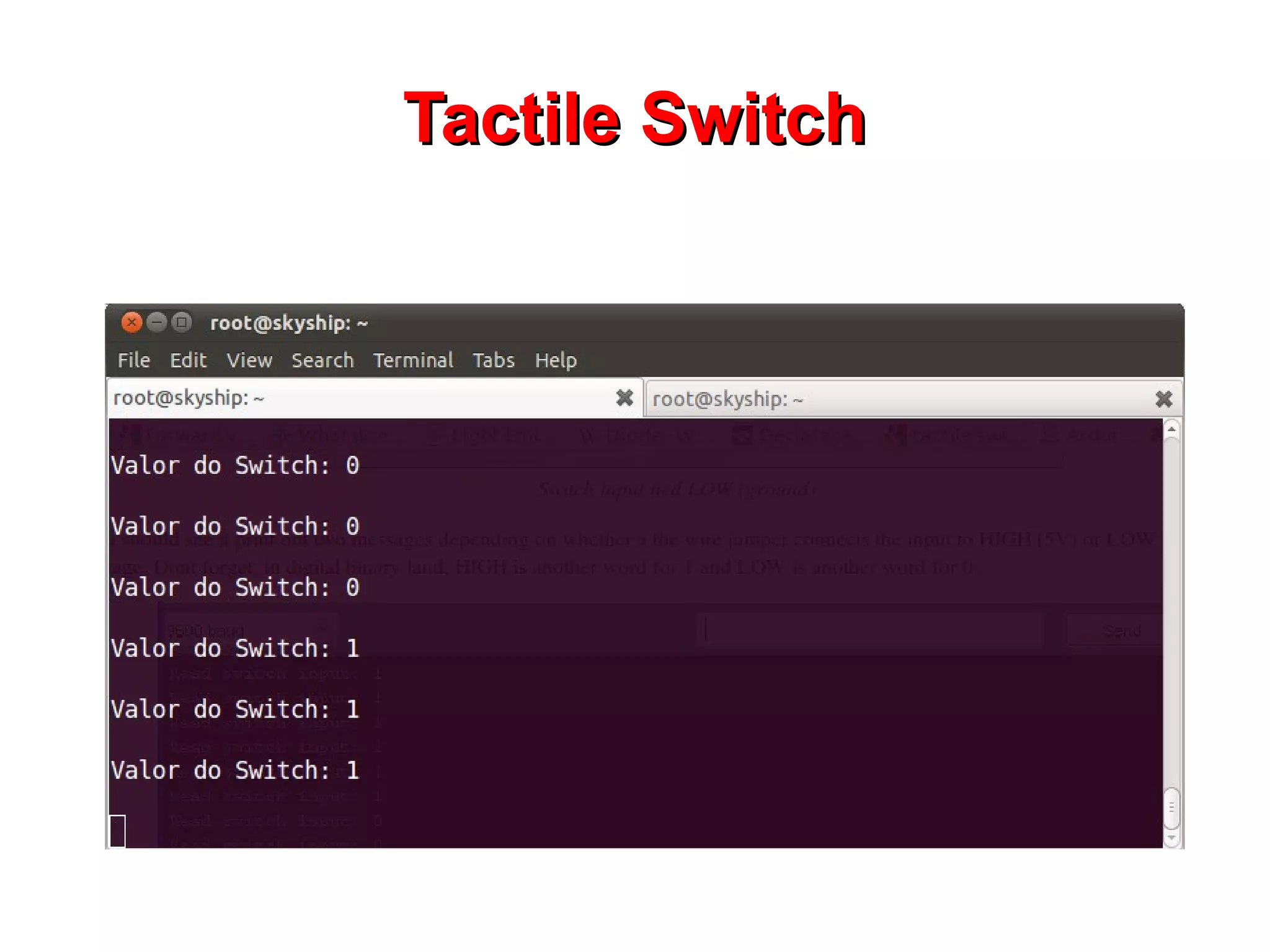

Tactile Switch
/*
* Switch test program
*/

// Switch connected to digital pin 2
int switchPin = 2;

void setup()
{
// set up Serial library at 9600 bps
Serial.begin(9600);
// sets the digital pin as input to read switch
pinMode(switchPin, INPUT);
}

void loop()
{
Serial.print("Valor do Switch: ");
// Read the pin and display the value
Serial.println(digitalRead(switchPin));
delay(100);
}

Tactile Switch

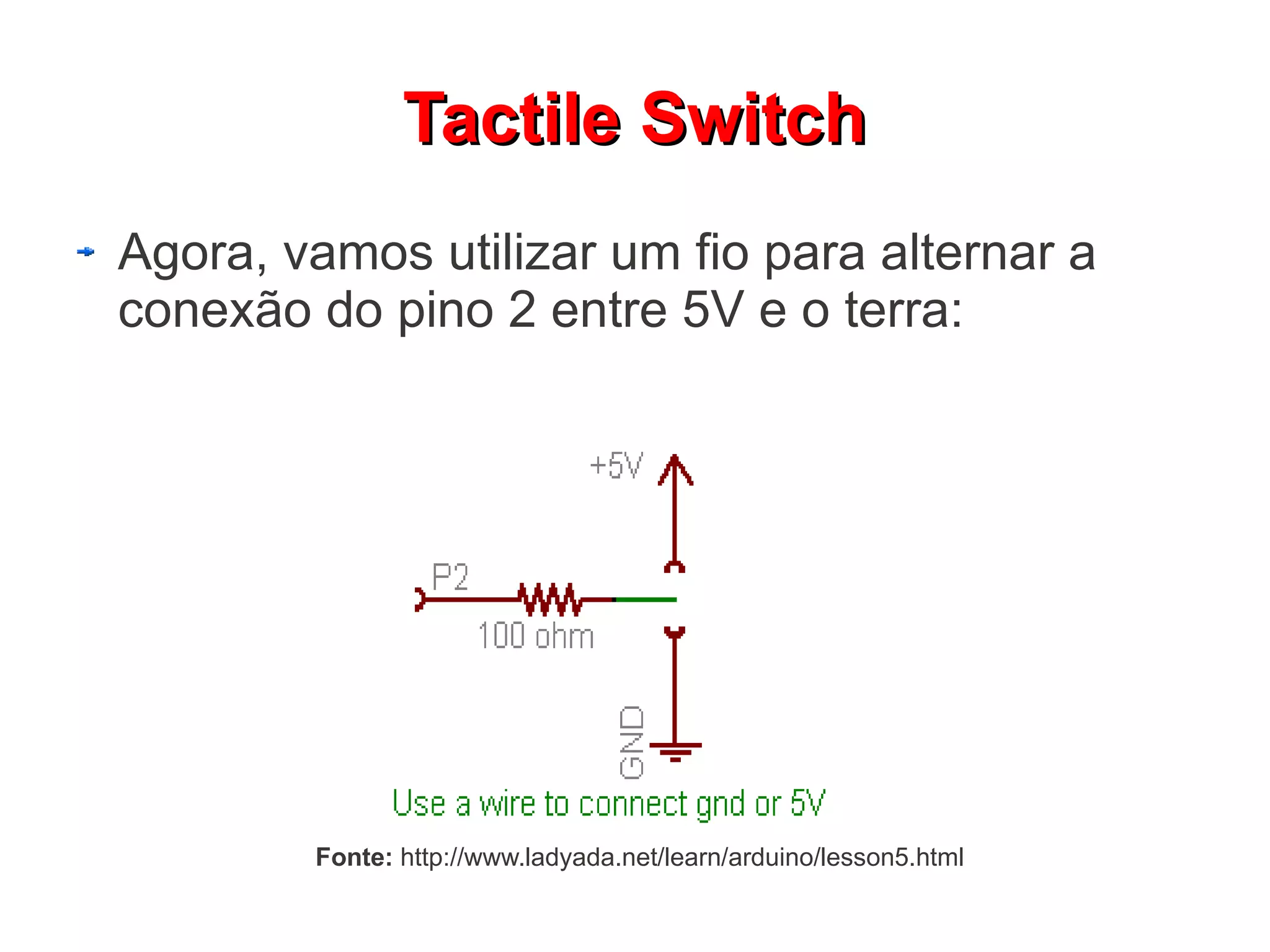

Agora, vamos utilizar um fio para alternar a
conexão do pino 2 entre 5V e o terra:

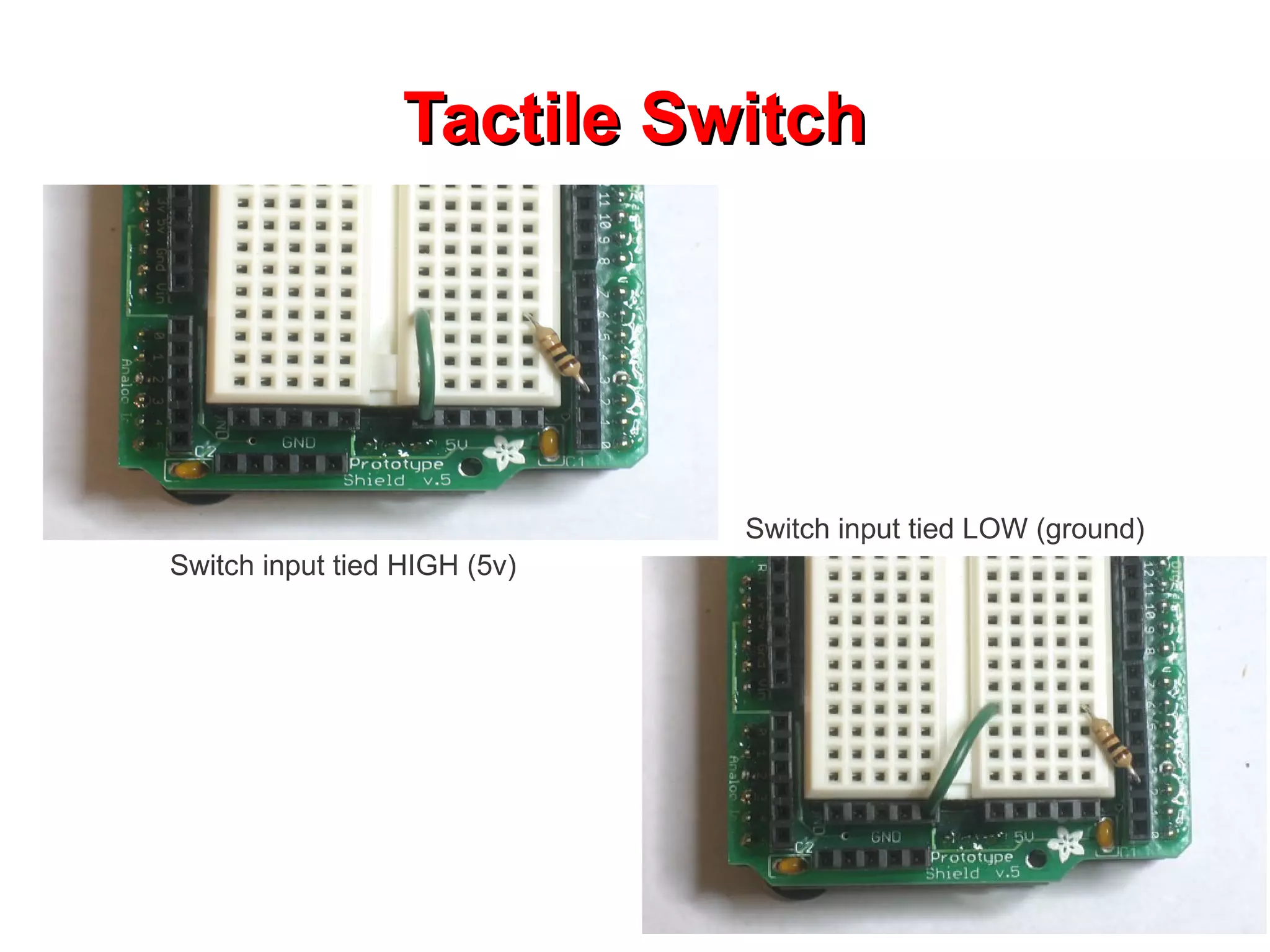

Tactile Switch

Switch input tied LOW (ground)
Switch input tied HIGH (5v)

Tactile Switch

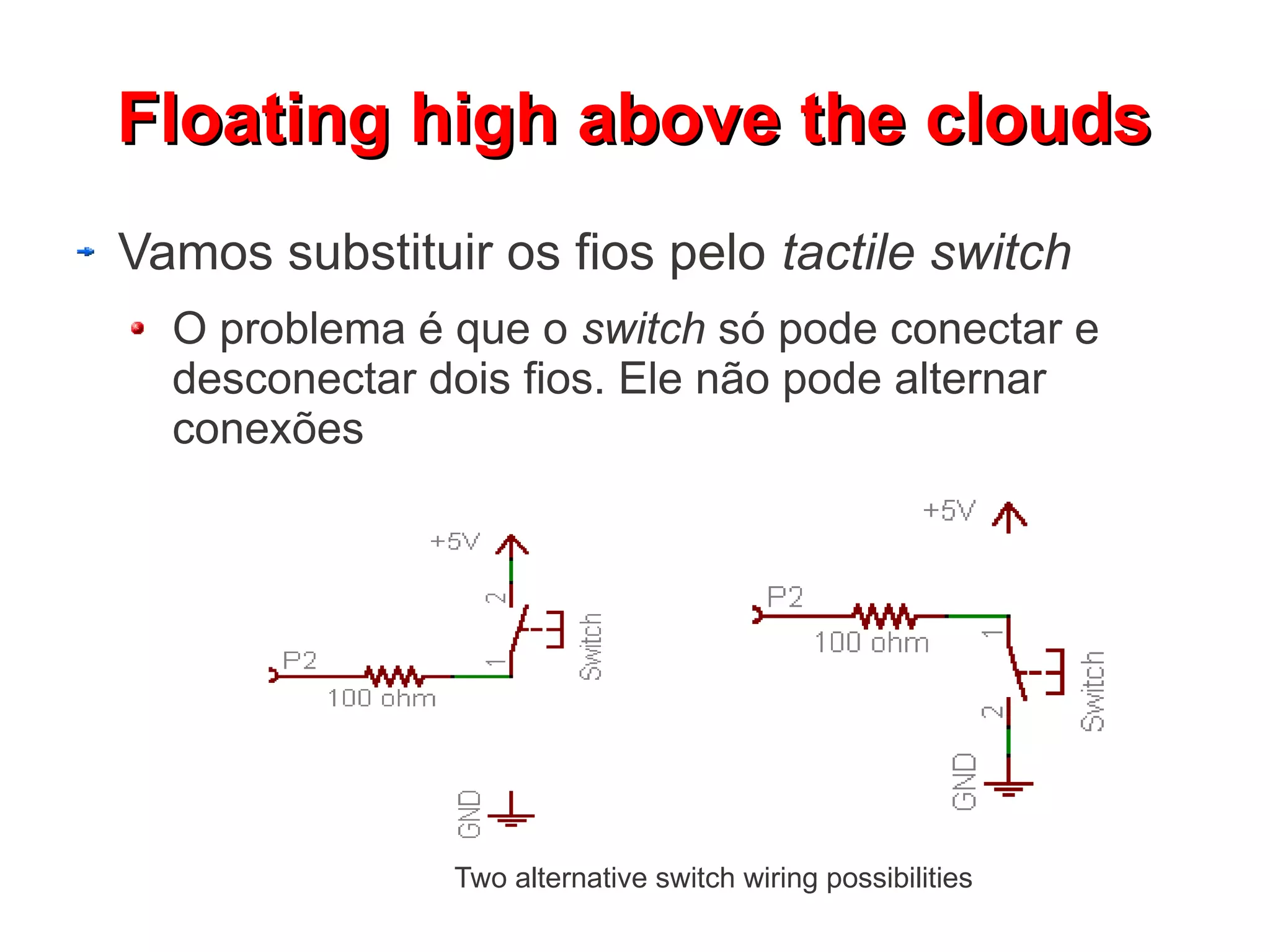

Floating high above the clouds
Vamos substituir os fios pelo tactile switch
O problema é que o switch só pode conectar e
desconectar dois fios. Ele não pode alternar
conexões

Two alternative switch wiring possibilities

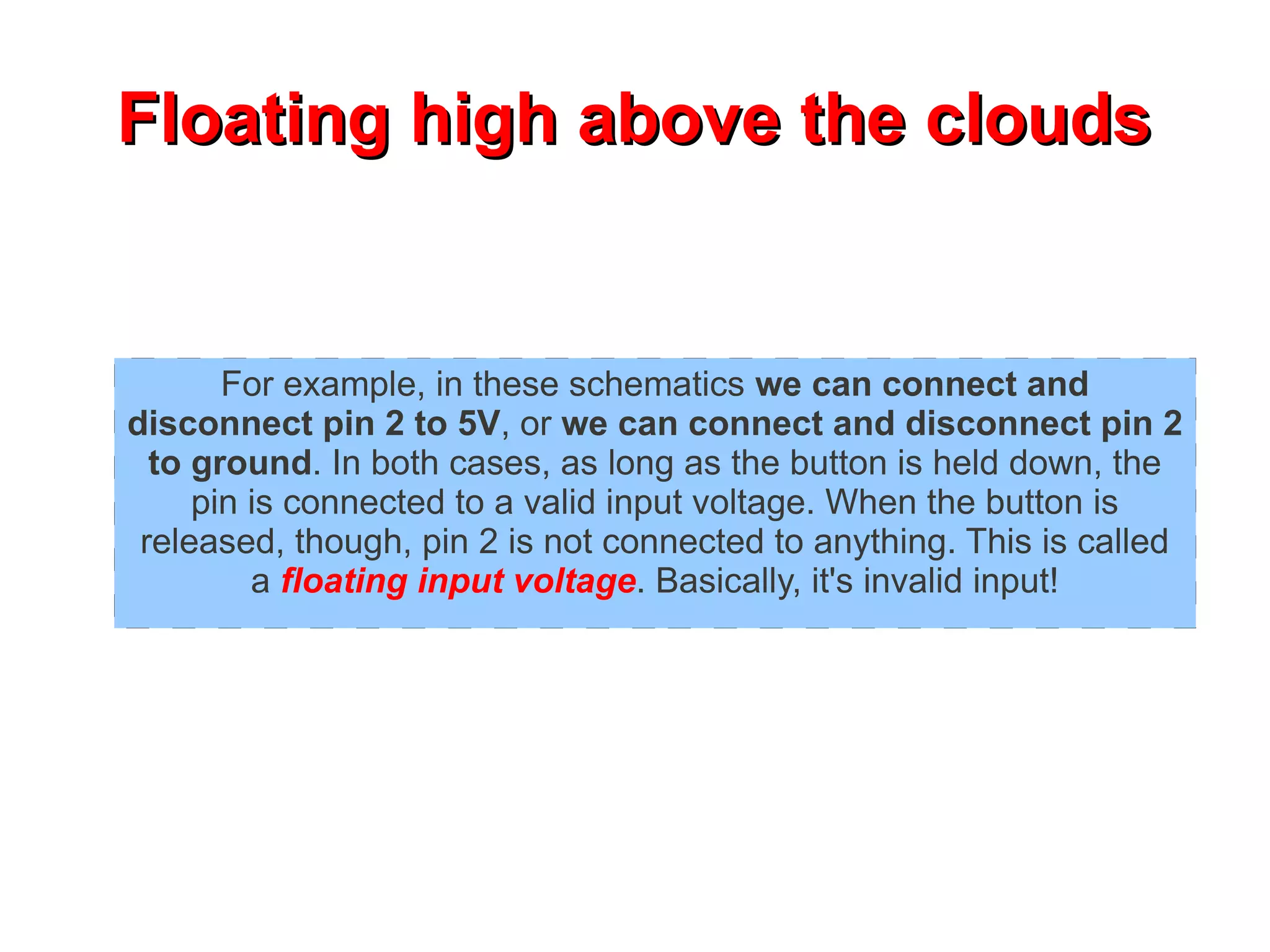

Floating high above the clouds

For example, in these schematics we can connect and
disconnect pin 2 to 5V, or we can connect and disconnect pin 2
to ground. In both cases, as long as the button is held down, the
pin is connected to a valid input voltage. When the button is
released, though, pin 2 is not connected to anything. This is called
a floating input voltage. Basically, it's invalid input!

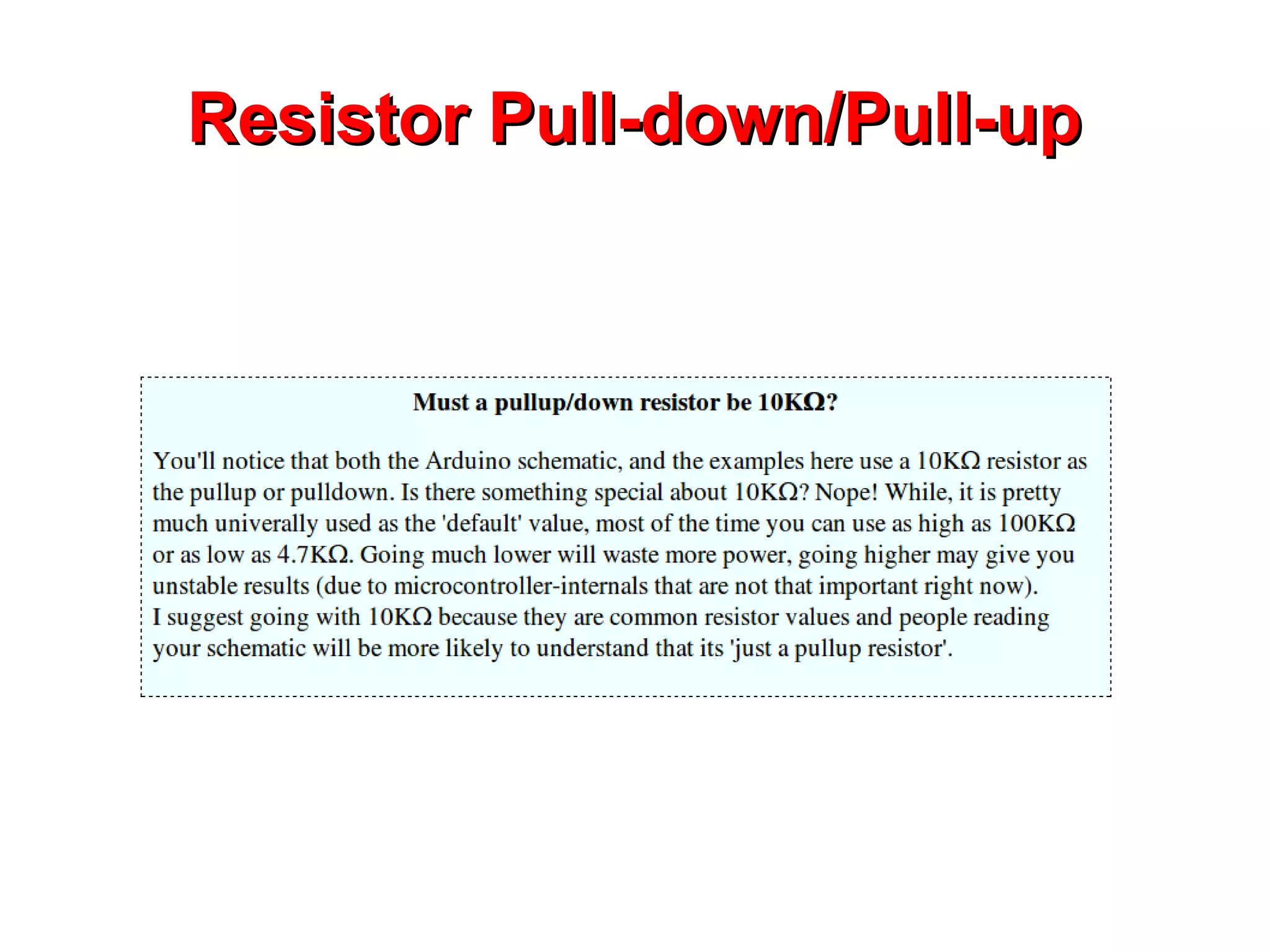

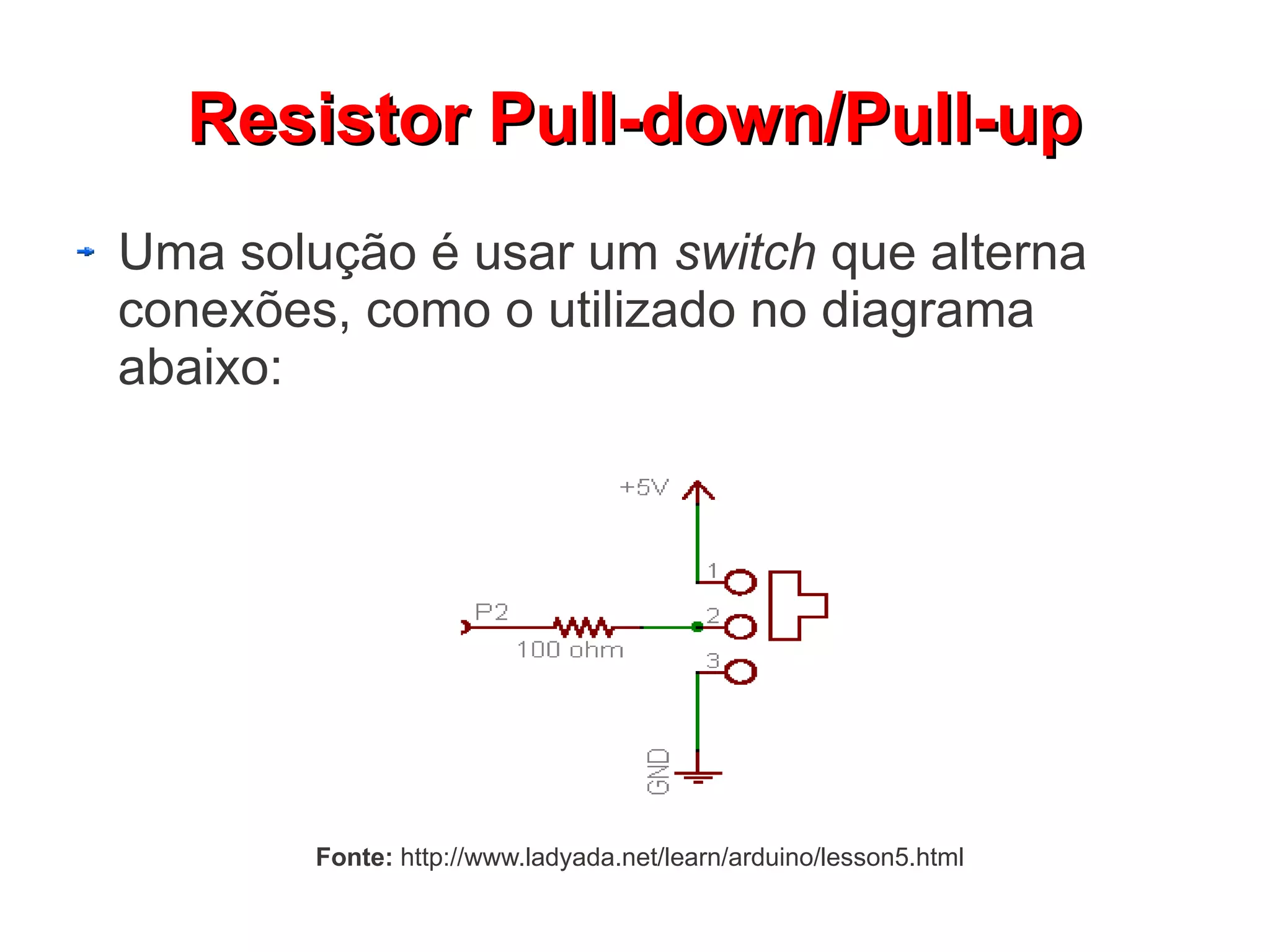

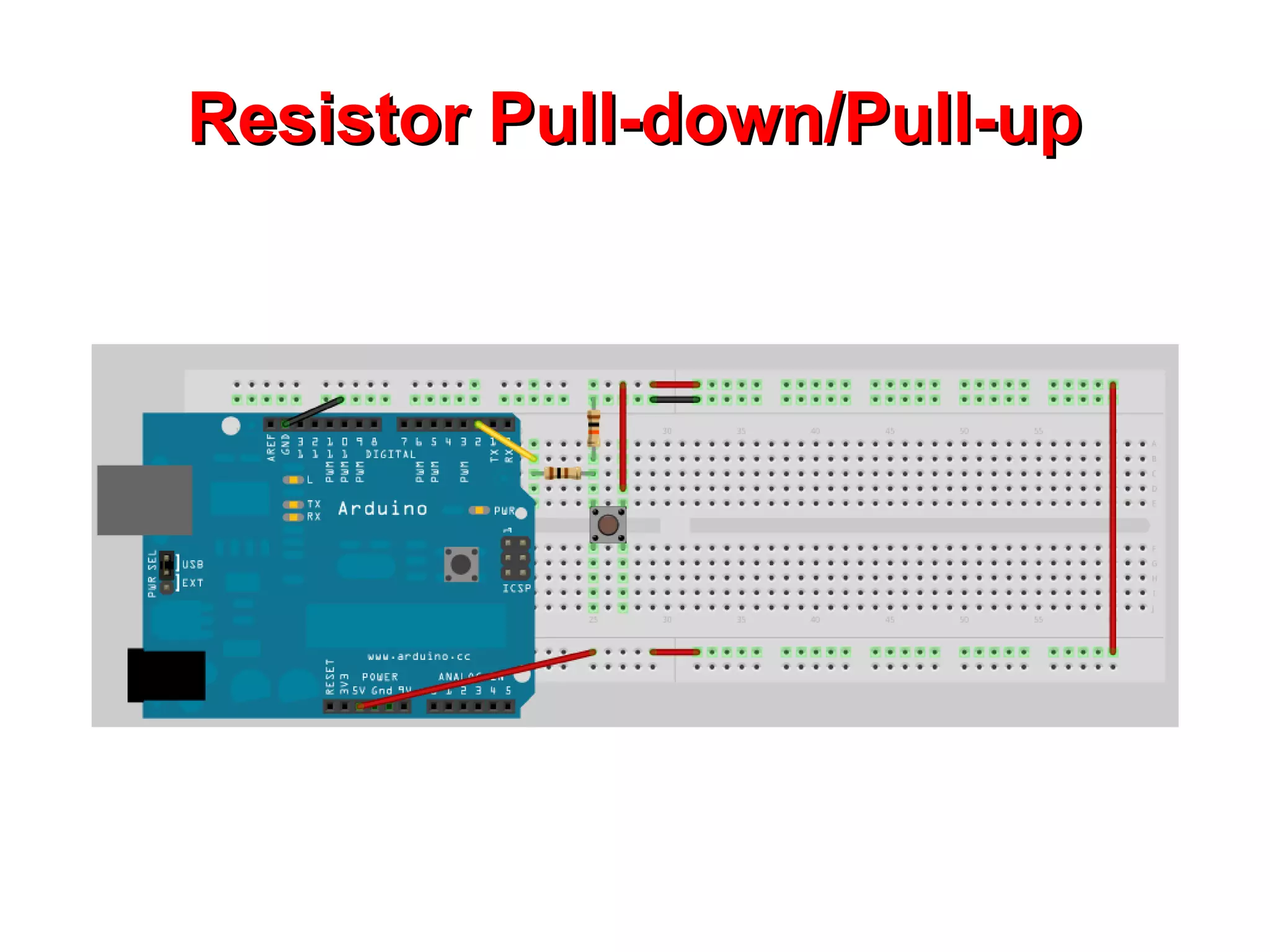

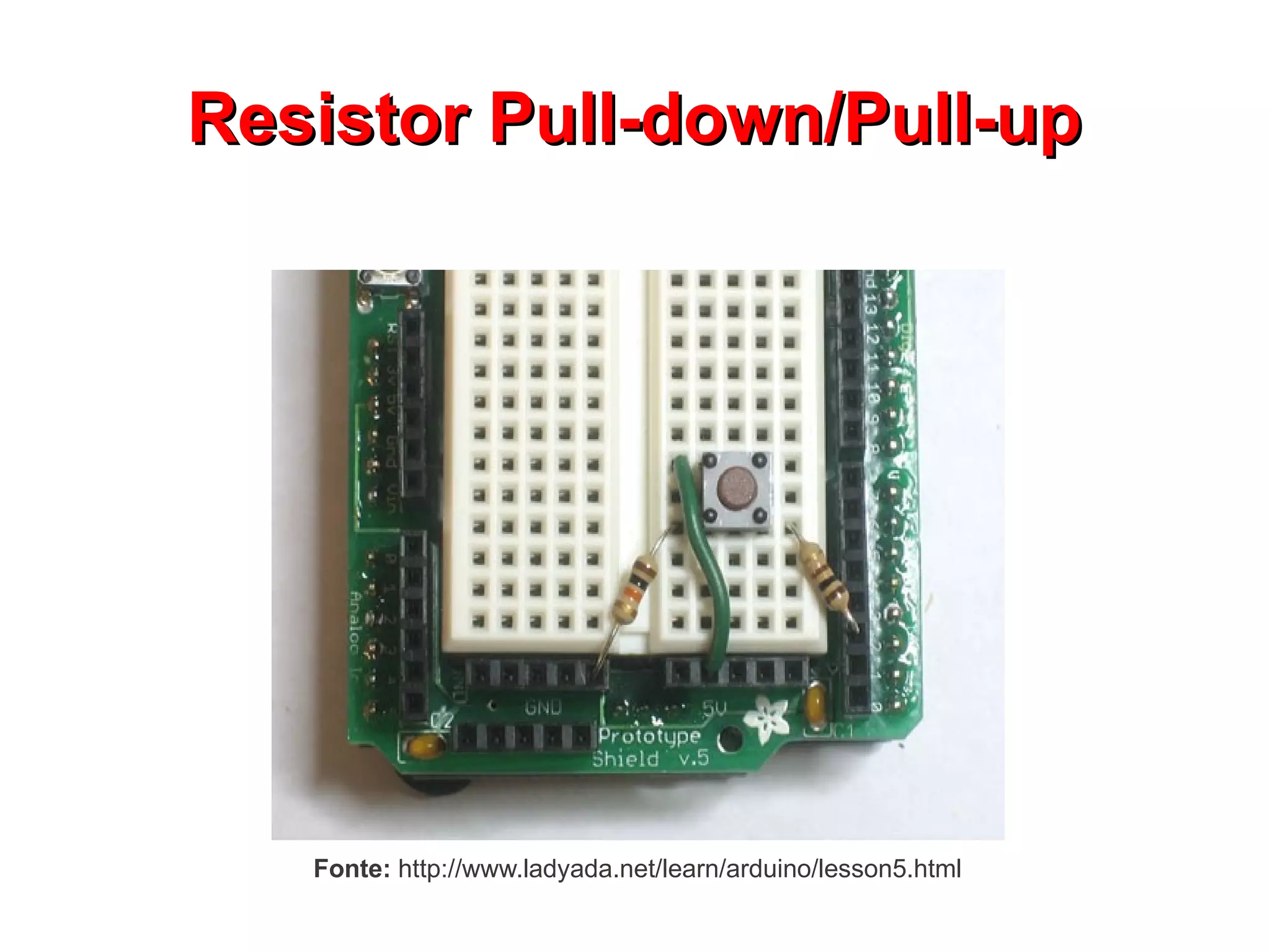

Resistor Pull-down/Pull-up
Uma solução é usar um switch que alterna
conexões, como o utilizado no diagrama
abaixo:

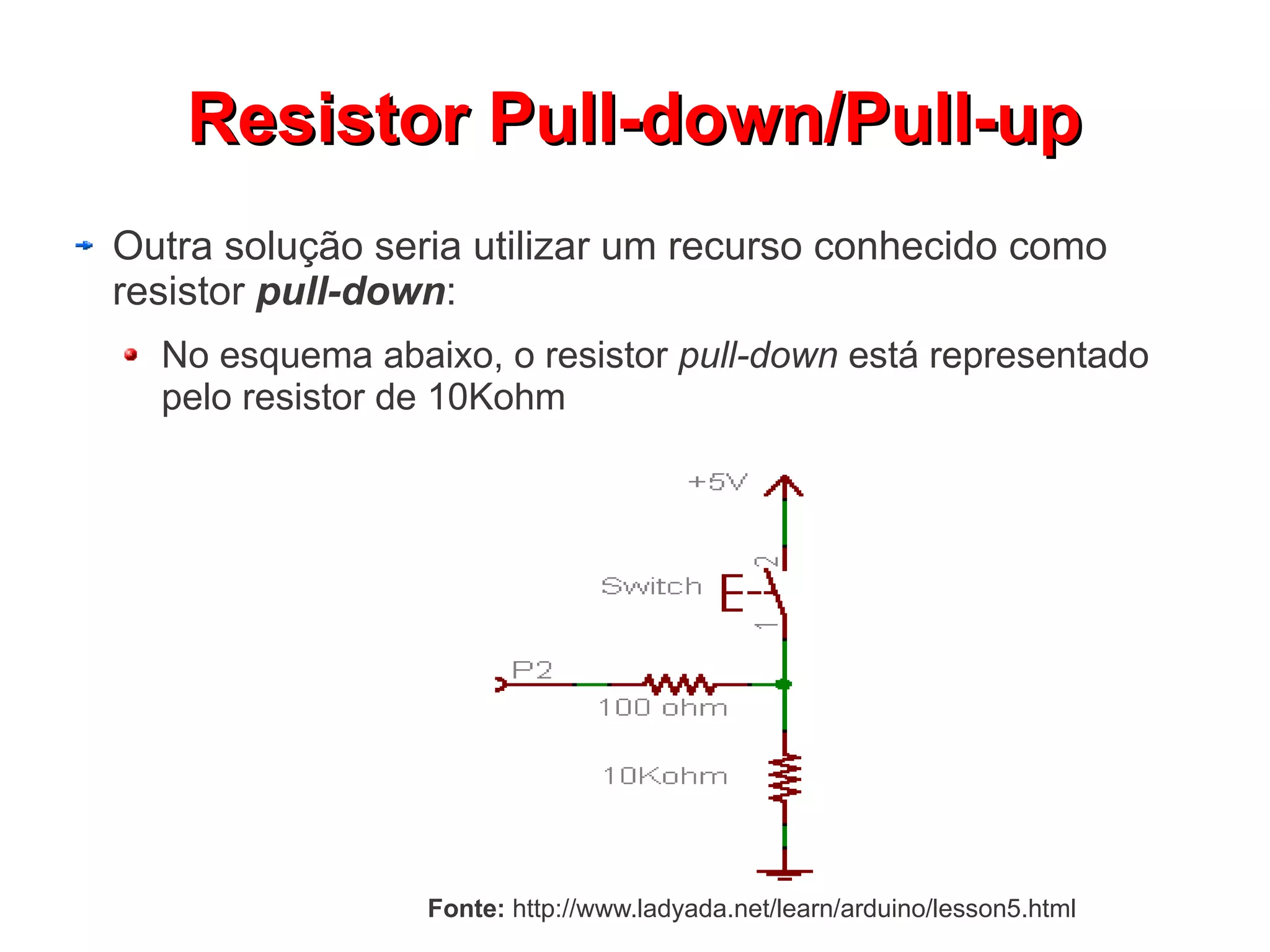

Outra solução seria utilizar um recurso conhecido como
resistor pull-down:
No esquema abaixo, o resistor pull-down está representado
pelo resistor de 10Kohm

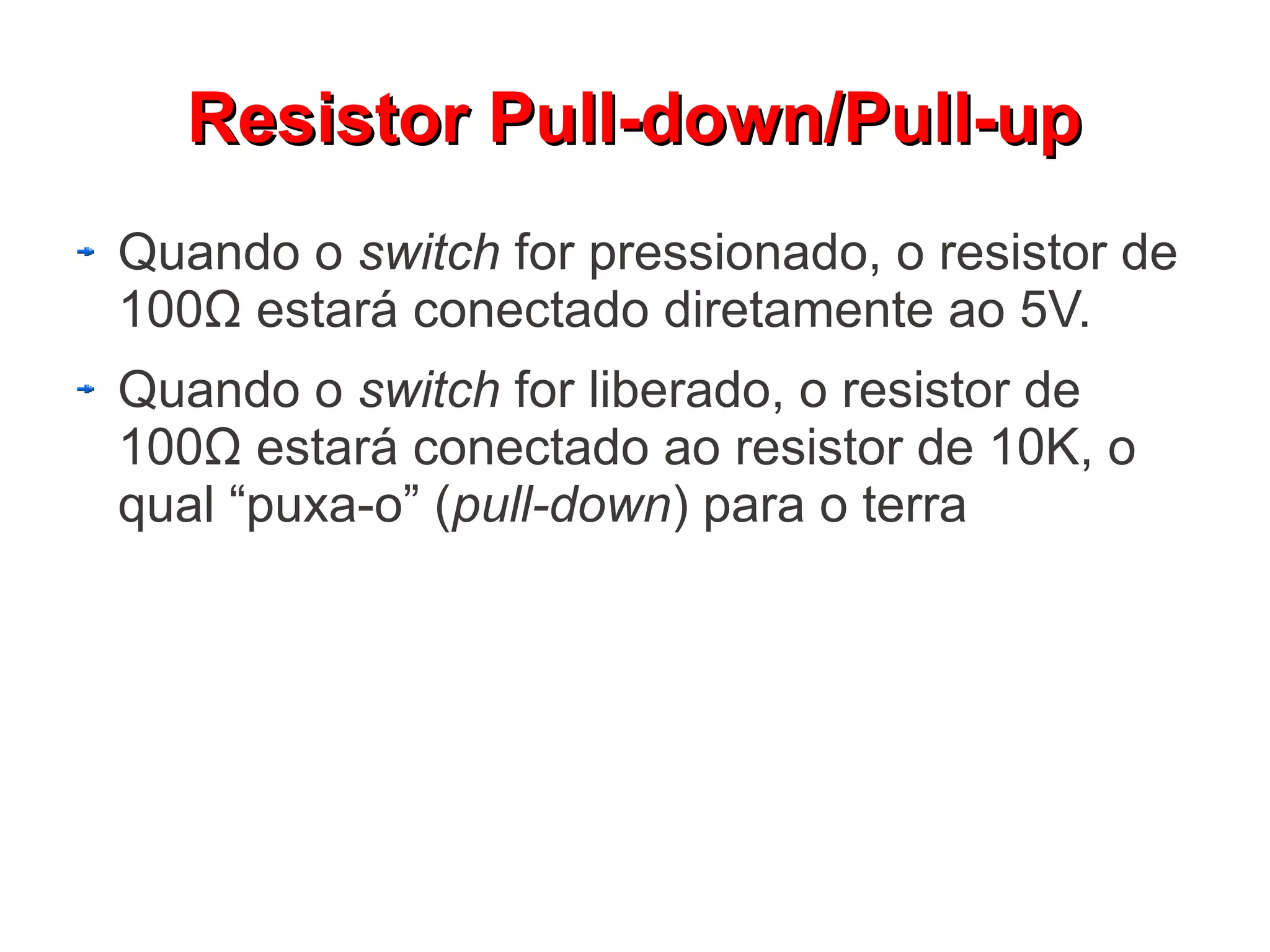

Quando o switch for pressionado, o resistor de
100Ω estará conectado diretamente ao 5V.
Quando o switch for liberado, o resistor de
100Ω estará conectado ao resistor de 10K, o
qual “puxa-o” (pull-down) para o terra

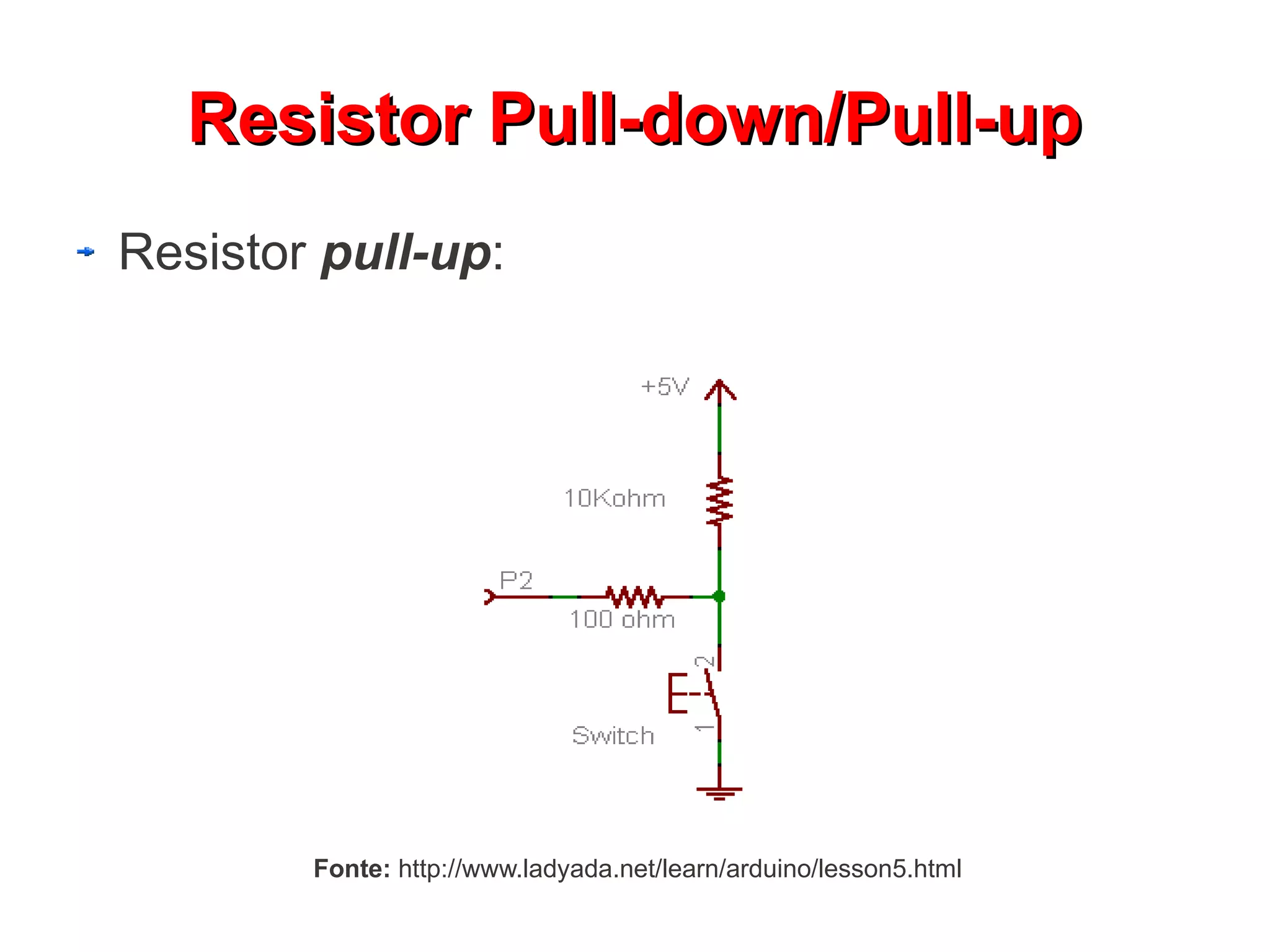

Resistor pull-up:

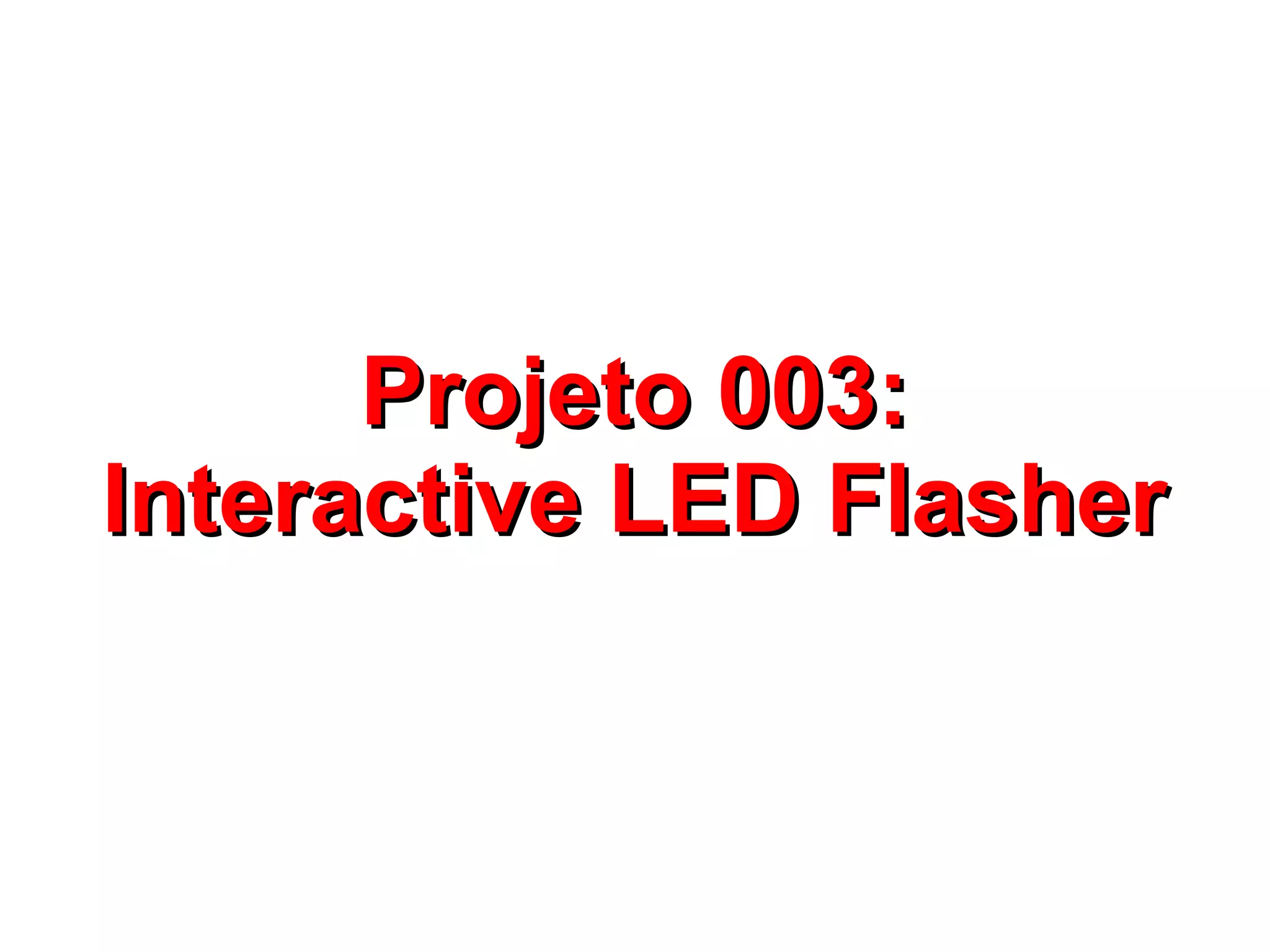

Projeto 003:

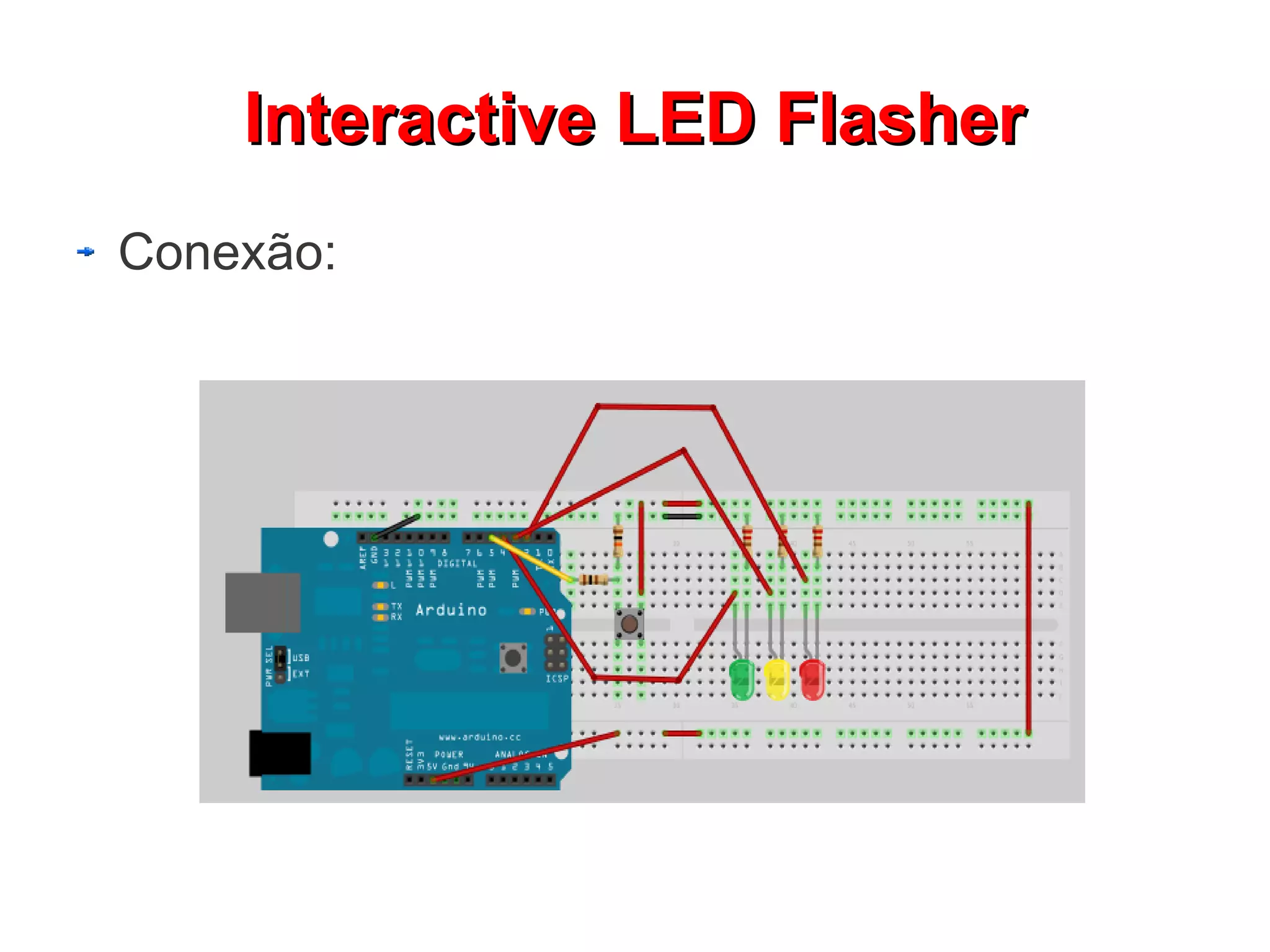

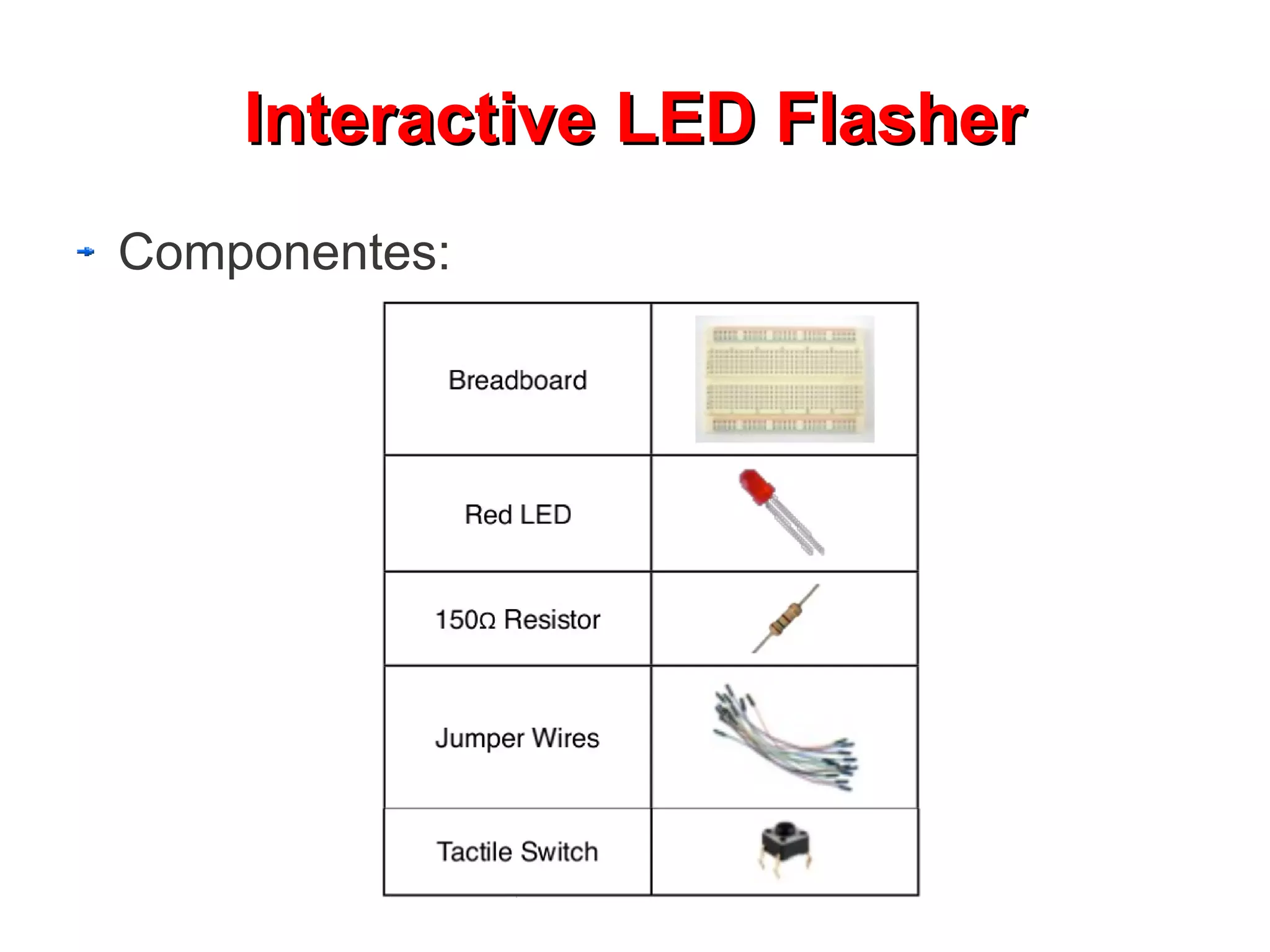

Interactive LED Flasher

Componentes:

Conexão:

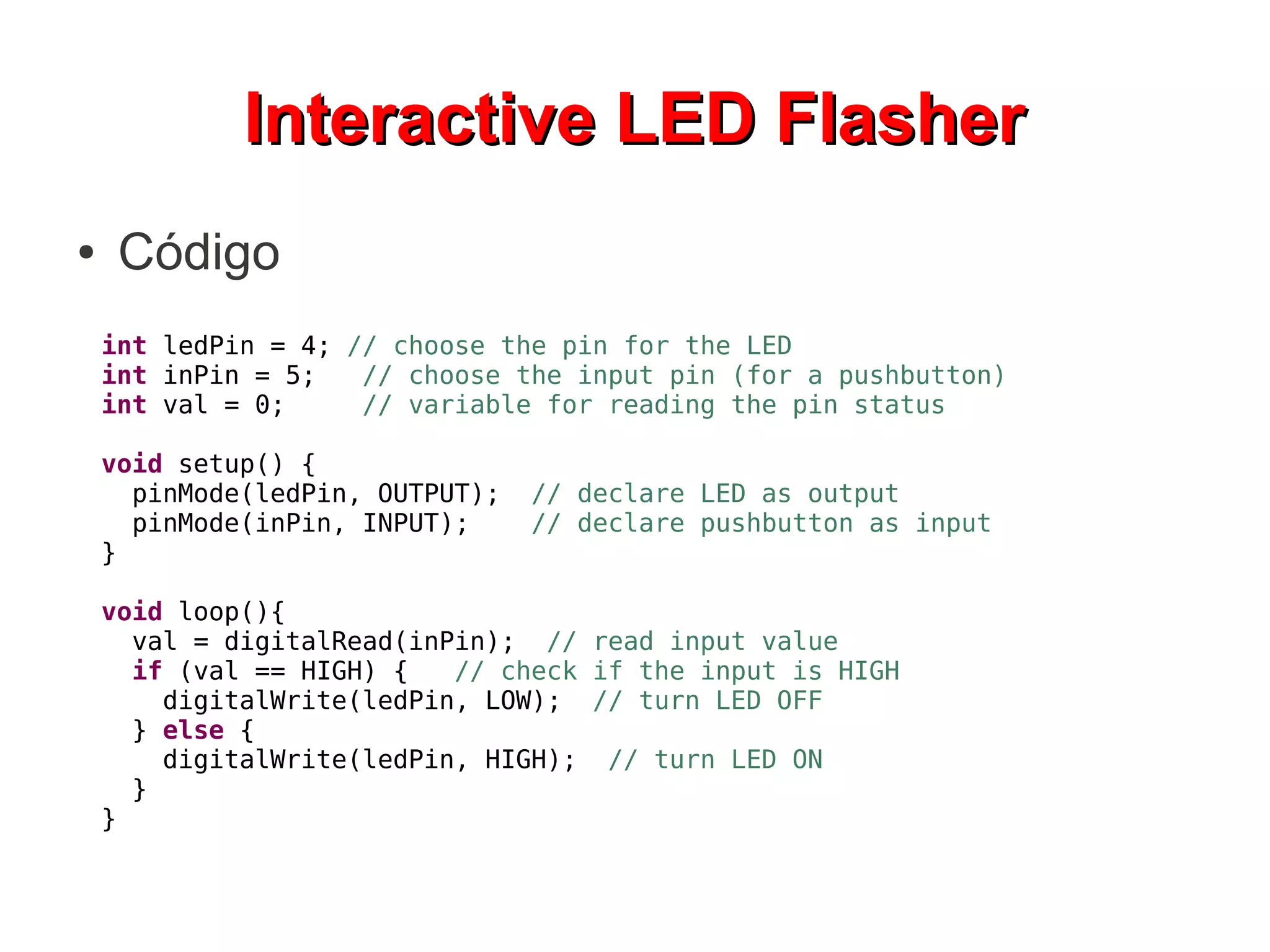

● Código
int ledPin = 4; // choose the pin for the LED
int inPin = 5; // choose the input pin (for a pushbutton)
int val = 0; // variable for reading the pin status

void setup() {
pinMode(ledPin, OUTPUT); // declare LED as output
pinMode(inPin, INPUT); // declare pushbutton as input
}

void loop(){
val = digitalRead(inPin); // read input value
if (val == HIGH) { // check if the input is HIGH
digitalWrite(ledPin, LOW); // turn LED OFF
} else {
digitalWrite(ledPin, HIGH); // turn LED ON
}
}

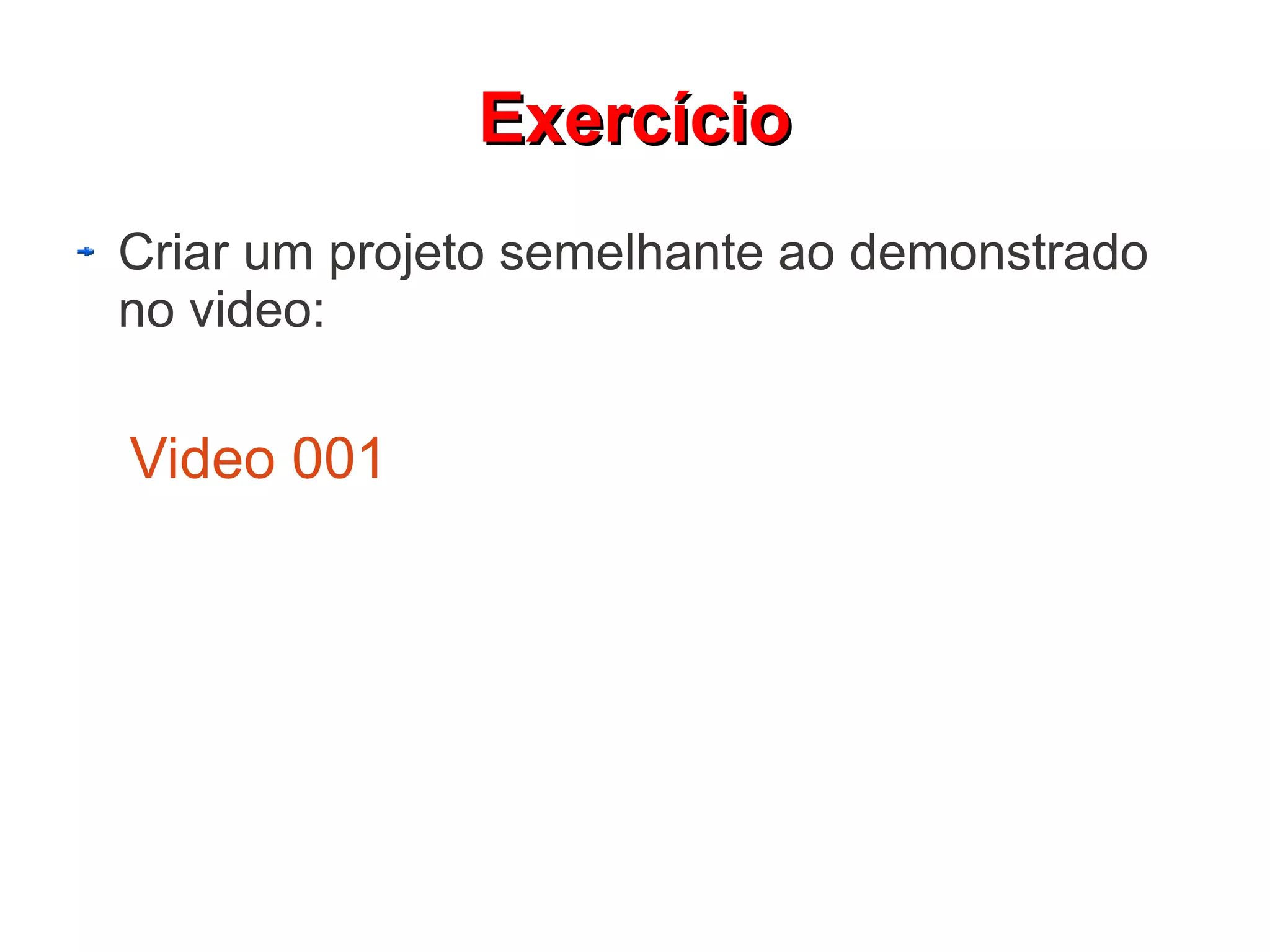

Exercício
Criar um projeto semelhante ao demonstrado
no video:

Video 001

Projeto 004:
Temperature Sensor

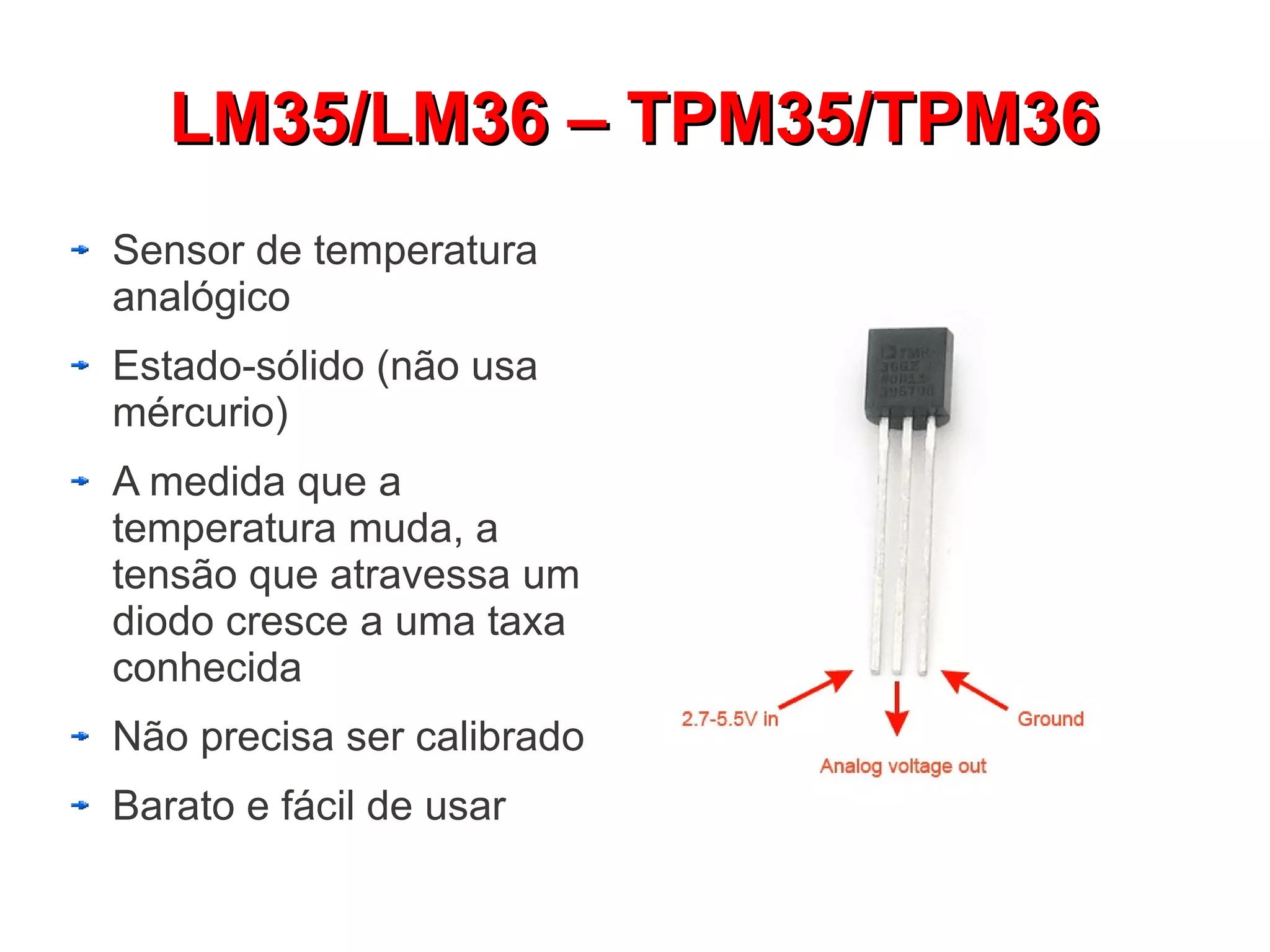

LM35/LM36 – TPM35/TPM36
Sensor de temperatura
analógico
Estado-sólido (não usa
mércurio)
A medida que a
temperatura muda, a
tensão que atravessa um
diodo cresce a uma taxa
conhecida
Não precisa ser calibrado
Barato e fácil de usar

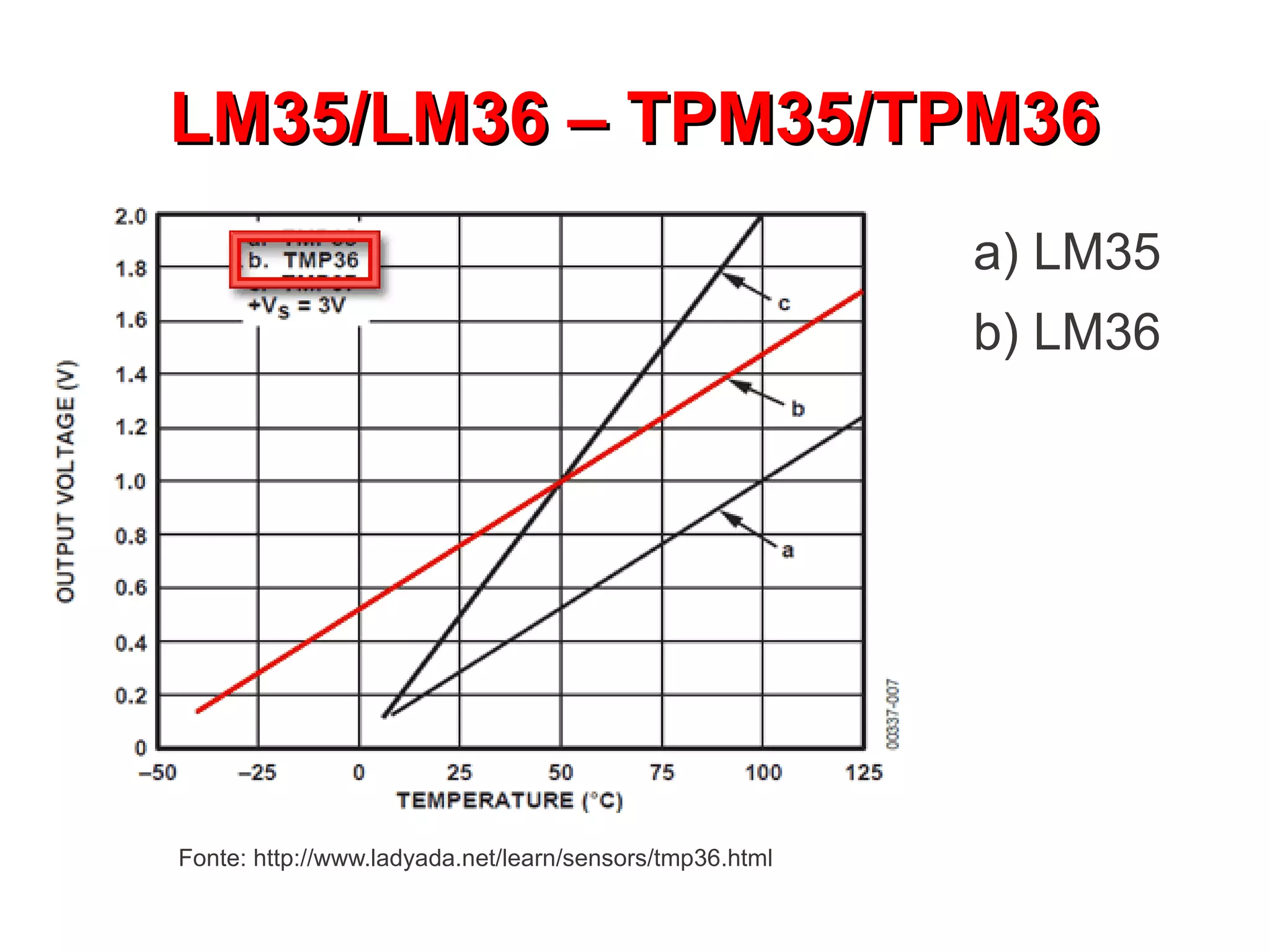

a) LM35
b) LM36

Fonte: http://www.ladyada.net/learn/sensors/tmp36.html

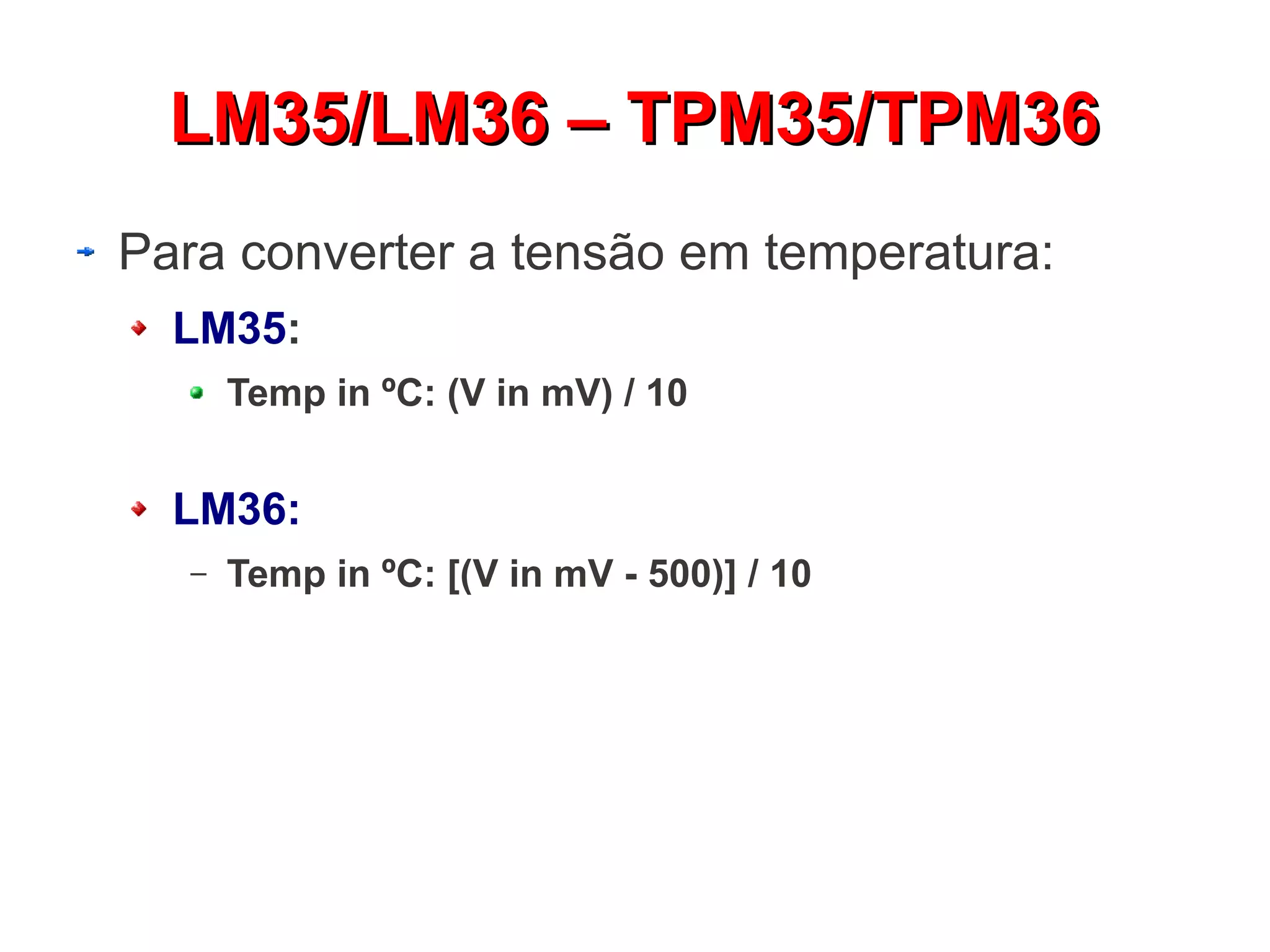

Para converter a tensão em temperatura:
LM35:
Temp in ºC: (V in mV) / 10

LM36:
– Temp in ºC: [(V in mV - 500)] / 10

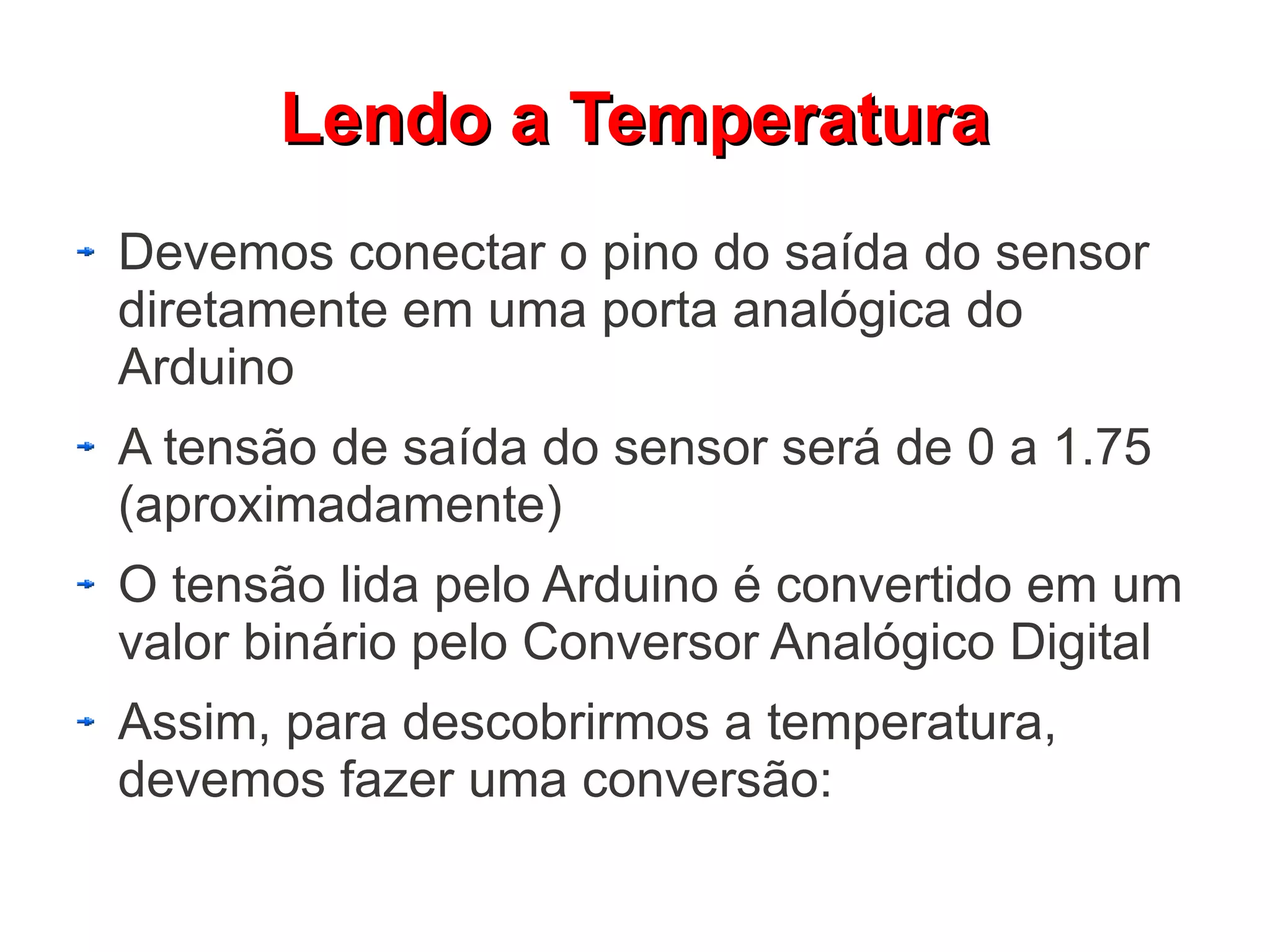

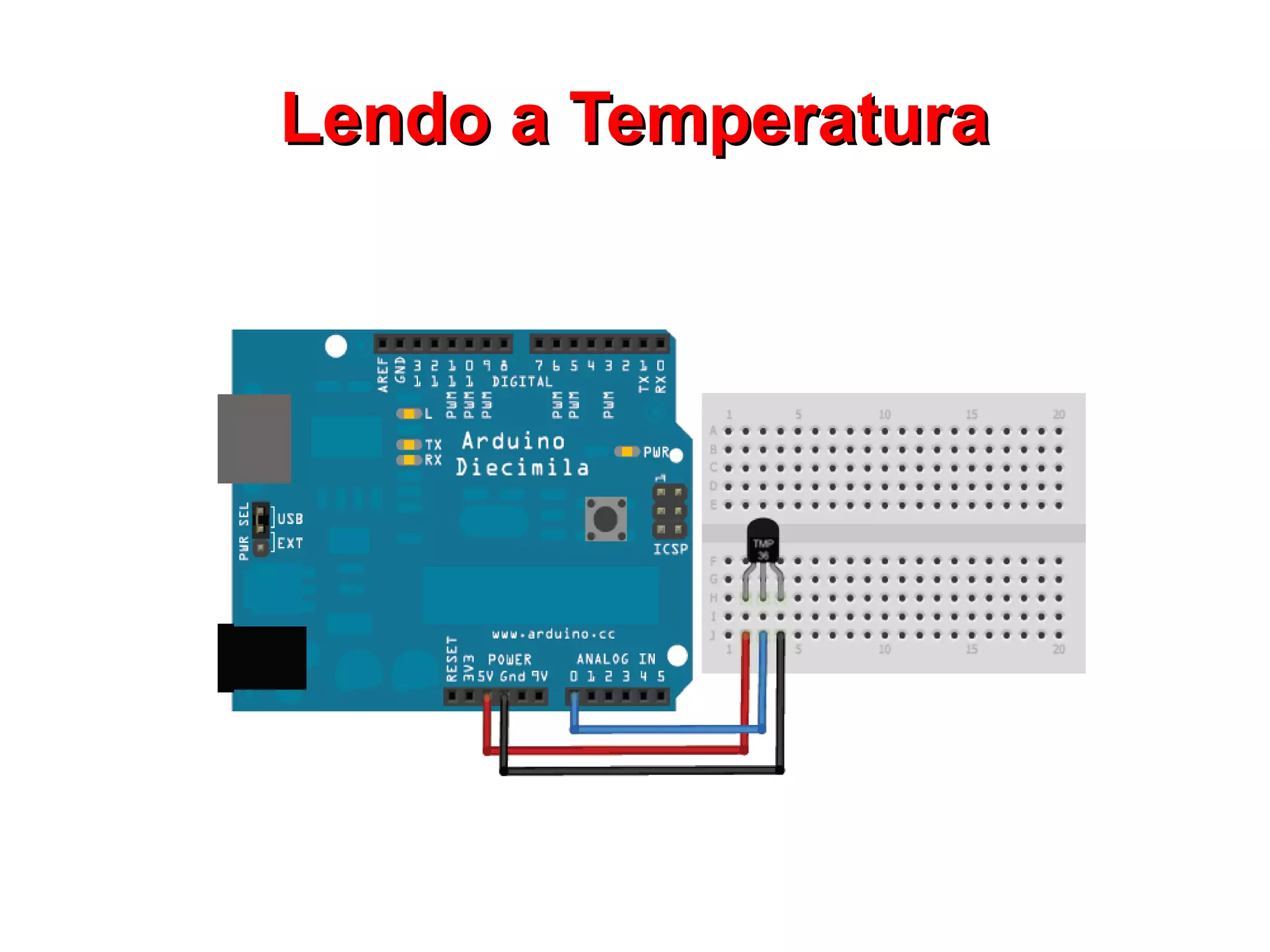

Lendo a Temperatura
Devemos conectar o pino do saída do sensor
diretamente em uma porta analógica do
Arduino
A tensão de saída do sensor será de 0 a 1.75
(aproximadamente)
O tensão lida pelo Arduino é convertido em um
valor binário pelo Conversor Analógico Digital
Assim, para descobrirmos a temperatura,
devemos fazer uma conversão:

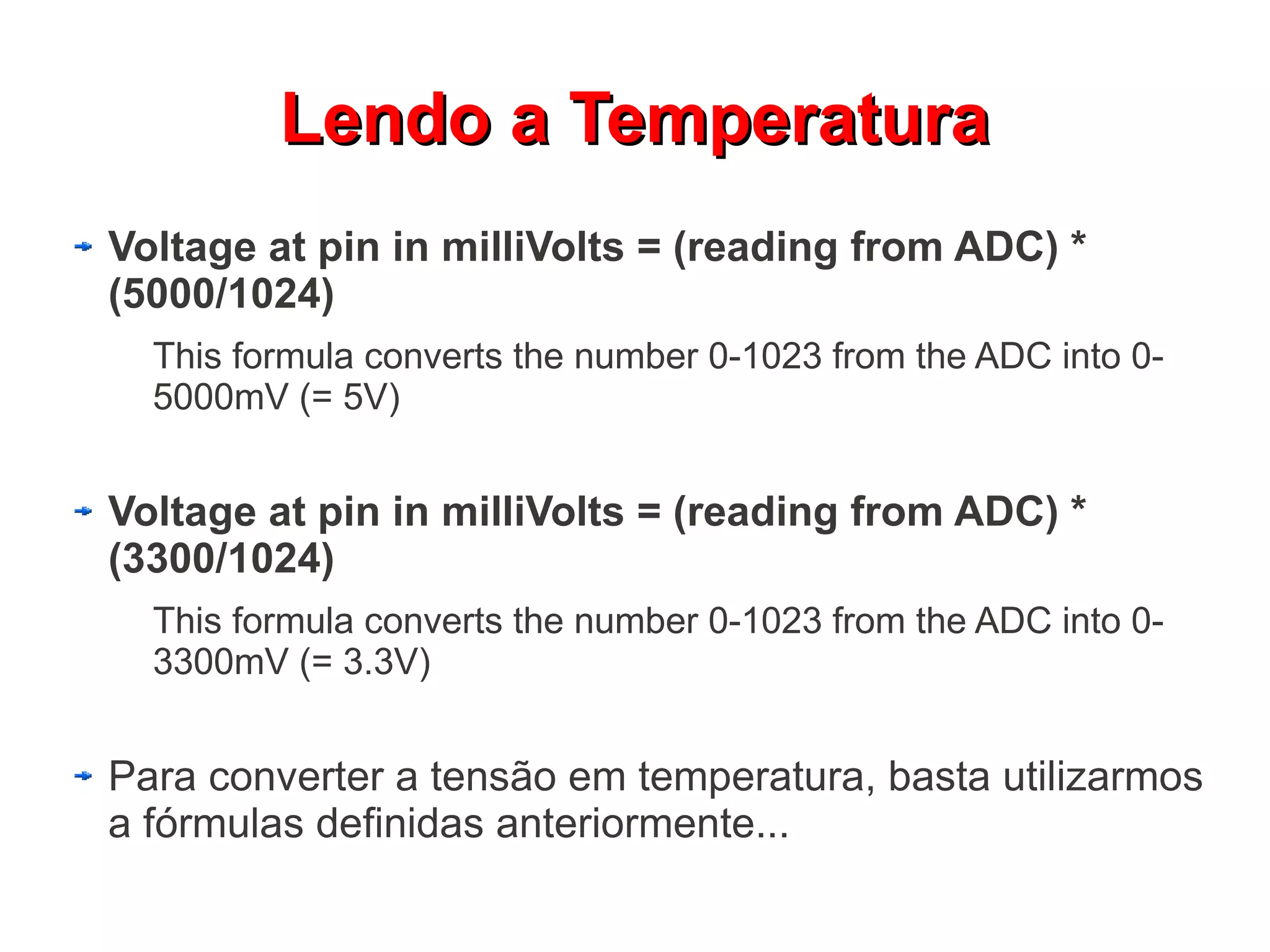

Lendo a Temperatura
Voltage at pin in milliVolts = (reading from ADC) *
(5000/1024)
This formula converts the number 0-1023 from the ADC into 0-
5000mV (= 5V)

Voltage at pin in milliVolts = (reading from ADC) *
(3300/1024)
This formula converts the number 0-1023 from the ADC into 0-
3300mV (= 3.3V)

Para converter a tensão em temperatura, basta utilizarmos
a fórmulas definidas anteriormente...

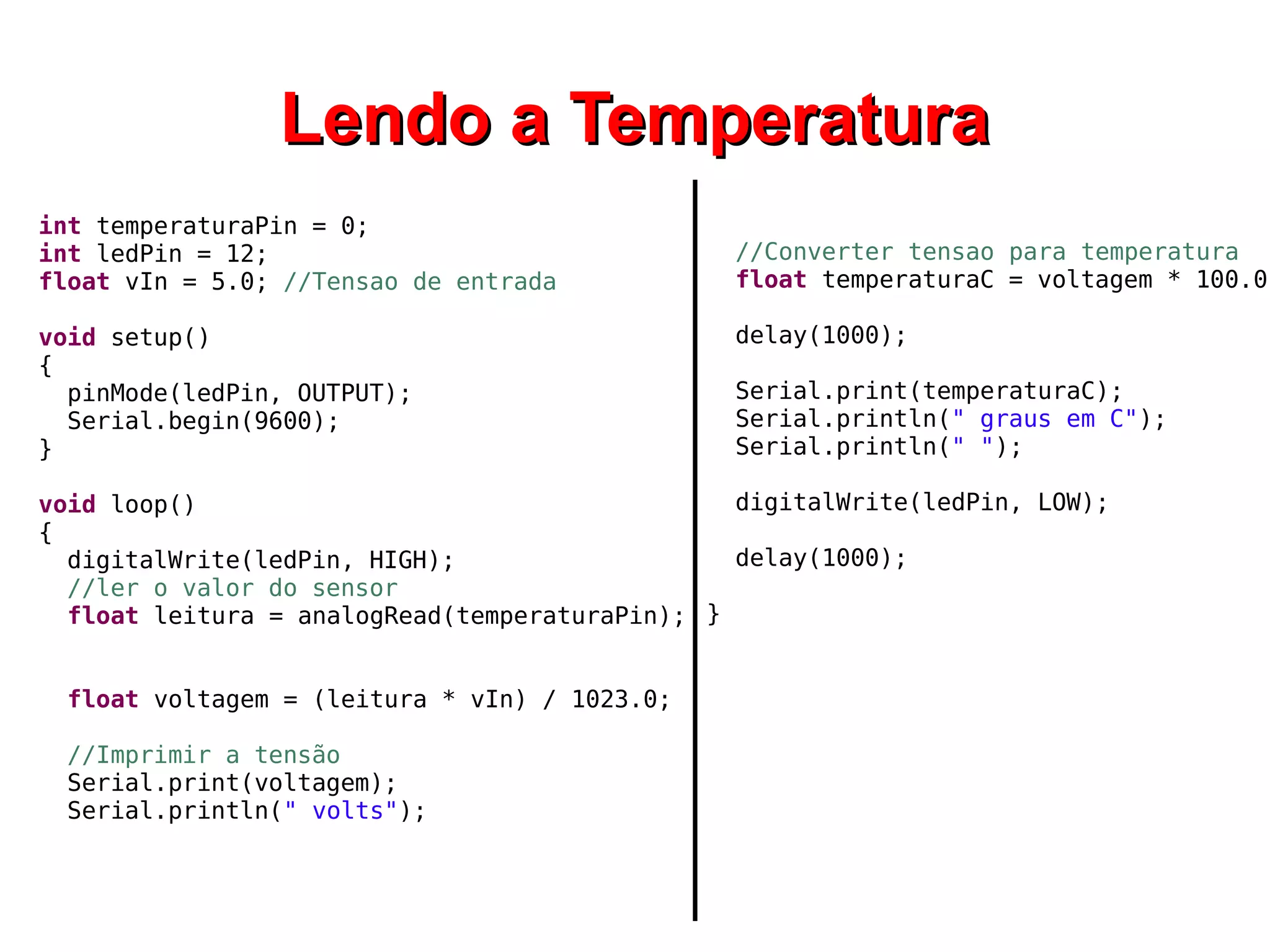

Lendo a Temperatura
int temperaturaPin = 0;
int ledPin = 12; //Converter tensao para temperatura
float vIn = 5.0; //Tensao de entrada float temperaturaC = voltagem * 100.0;

void setup() delay(1000);
{
pinMode(ledPin, OUTPUT); Serial.print(temperaturaC);
Serial.begin(9600); Serial.println(" graus em C");
} Serial.println(" ");

void loop() digitalWrite(ledPin, LOW);
{
digitalWrite(ledPin, HIGH); delay(1000);
//ler o valor do sensor
float leitura = analogRead(temperaturaPin); }

float voltagem = (leitura * vIn) / 1023.0;

//Imprimir a tensão
Serial.print(voltagem);
Serial.println(" volts");

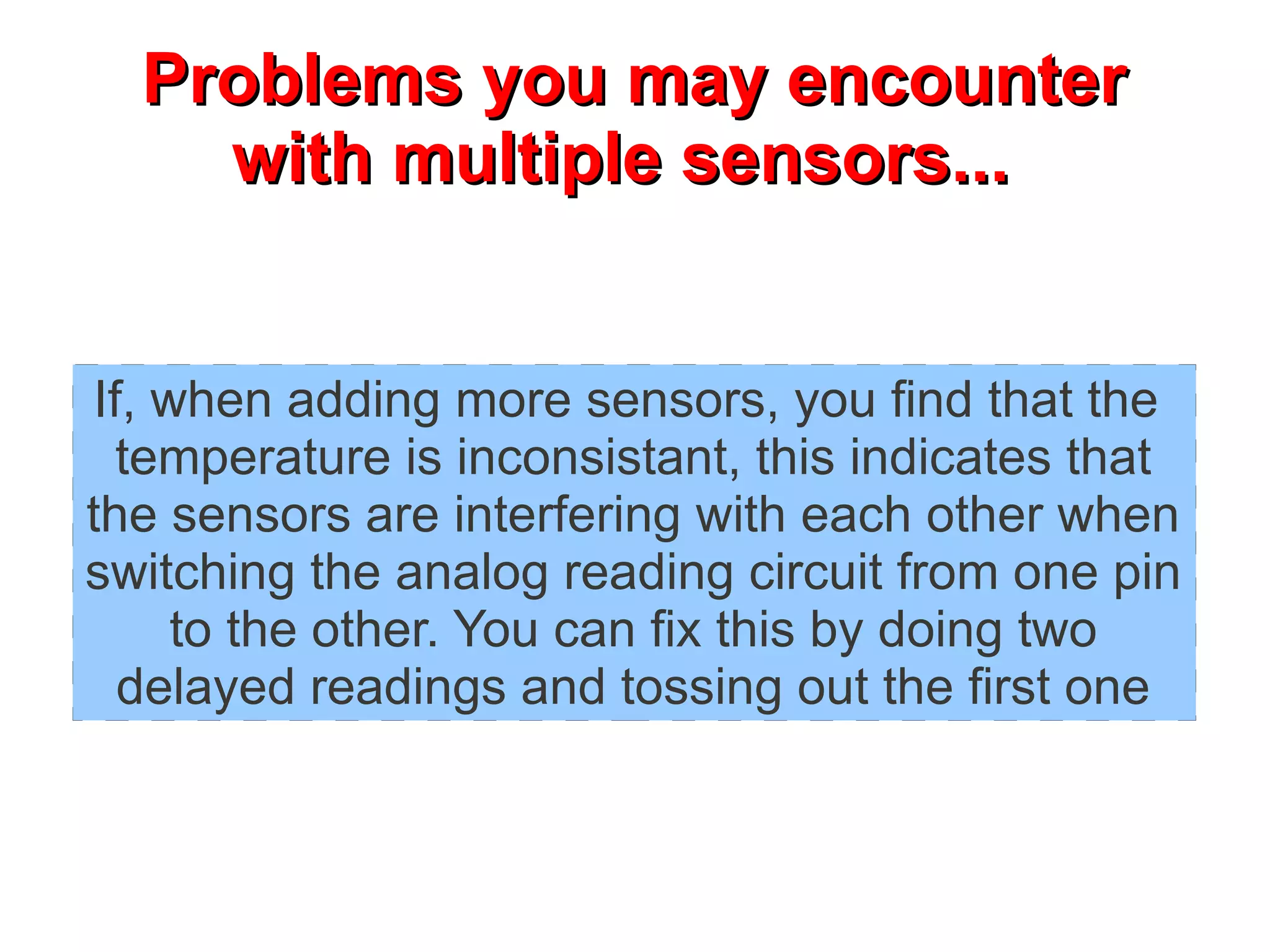

Problems you may encounter
with multiple sensors...

If, when adding more sensors, you find that the
temperature is inconsistant, this indicates that
the sensors are interfering with each other when
switching the analog reading circuit from one pin
to the other. You can fix this by doing two
delayed readings and tossing out the first one

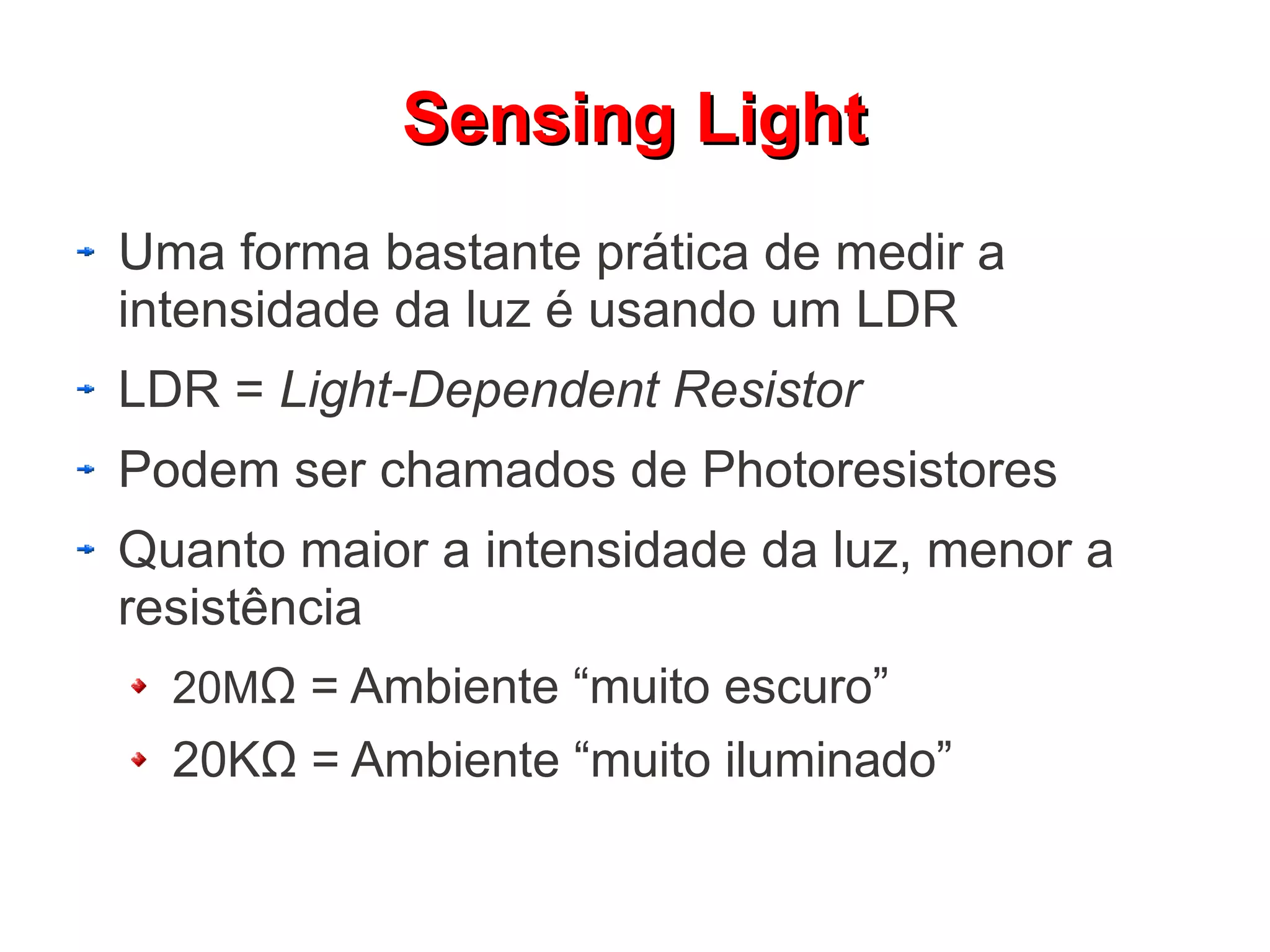

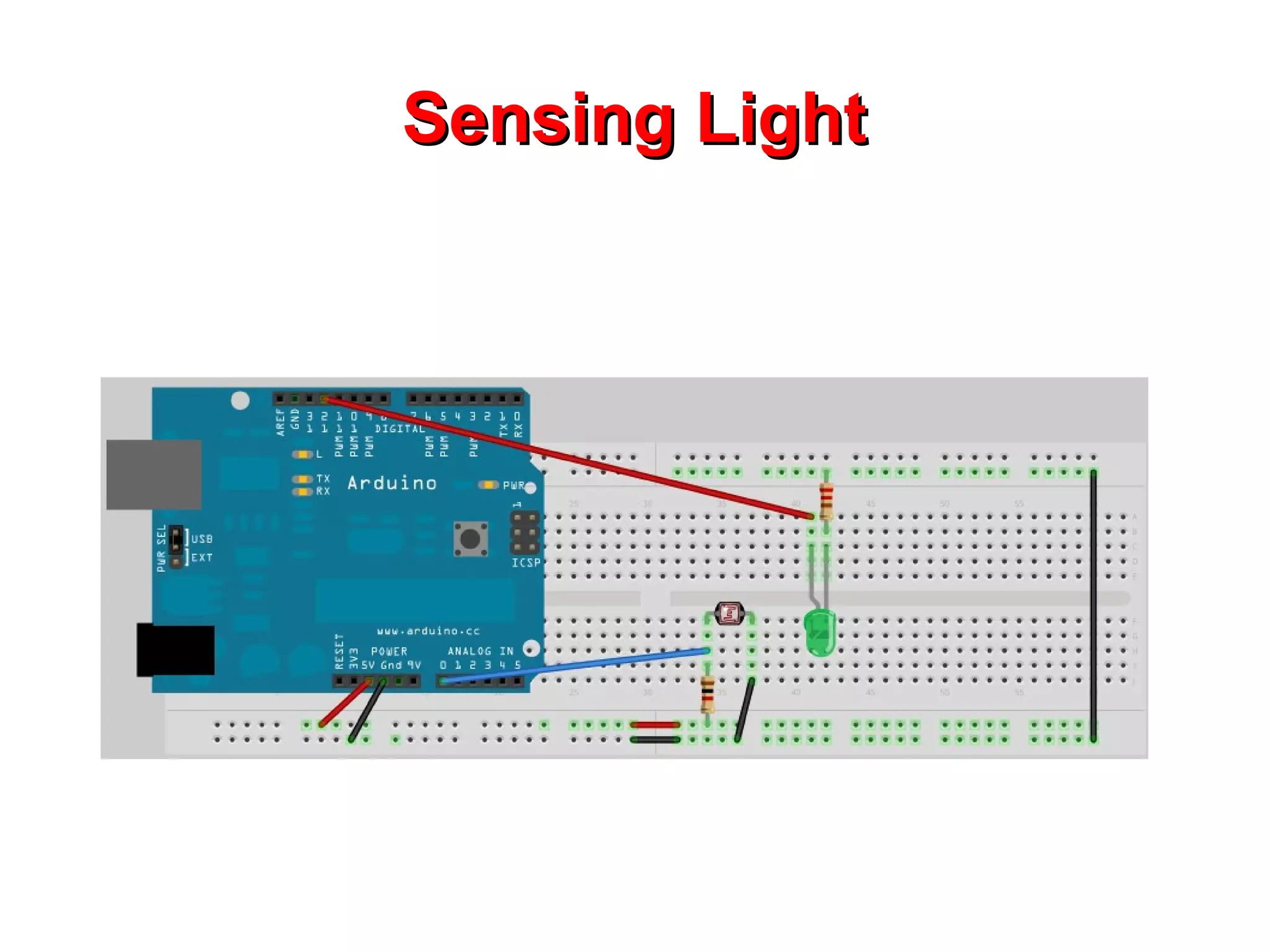

Sensing Light
Uma forma bastante prática de medir a
intensidade da luz é usando um LDR
LDR = Light-Dependent Resistor
Podem ser chamados de Photoresistores
Quanto maior a intensidade da luz, menor a
resistência
20MΩ = Ambiente “muito escuro”
20KΩ = Ambiente “muito iluminado”

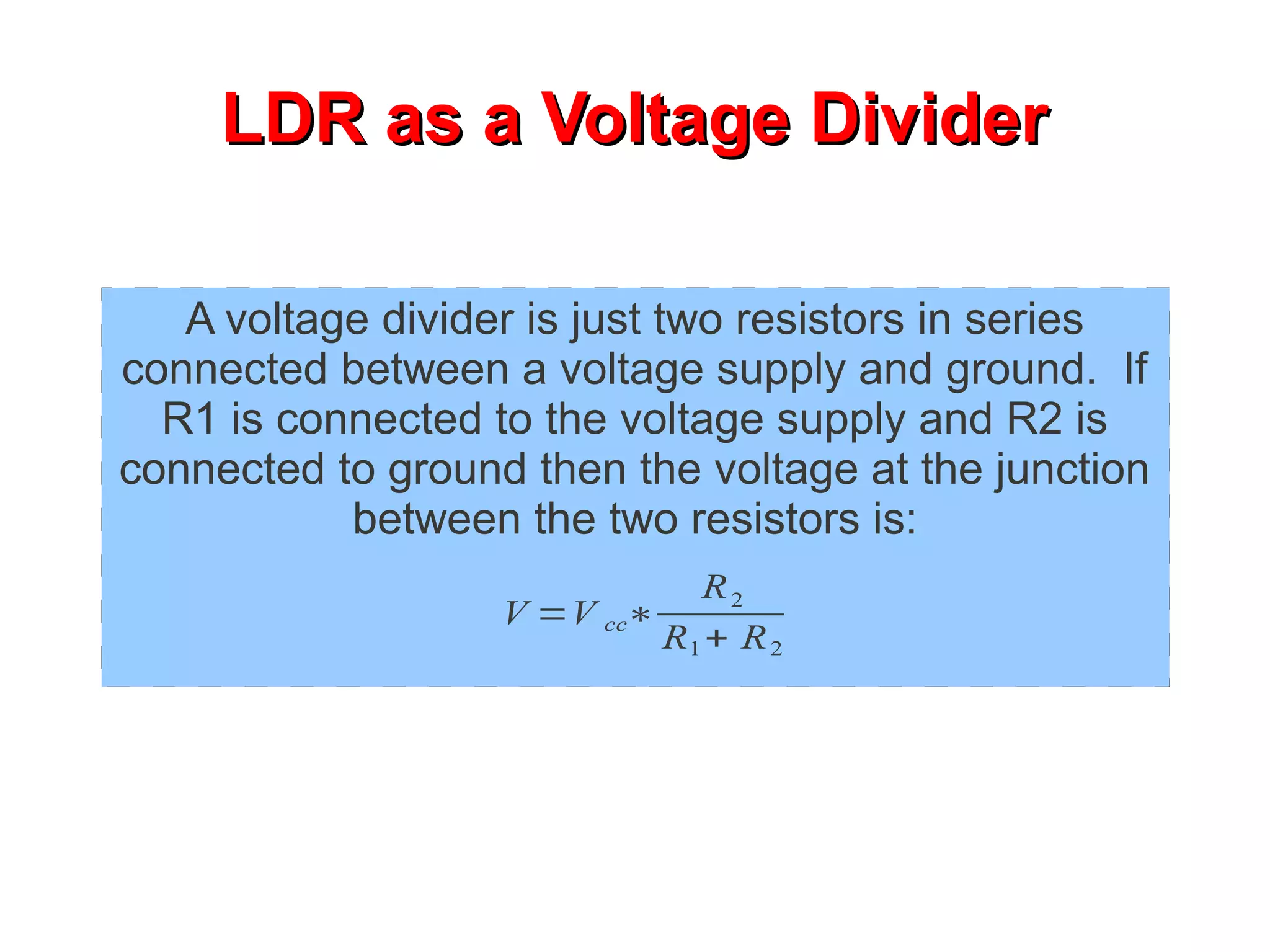

LDR as a Voltage Divider

A voltage divider is just two resistors in series
connected between a voltage supply and ground. If
R1 is connected to the voltage supply and R2 is
connected to ground then the voltage at the junction
between the two resistors is:
R2
V =V cc∗
R1 + R 2

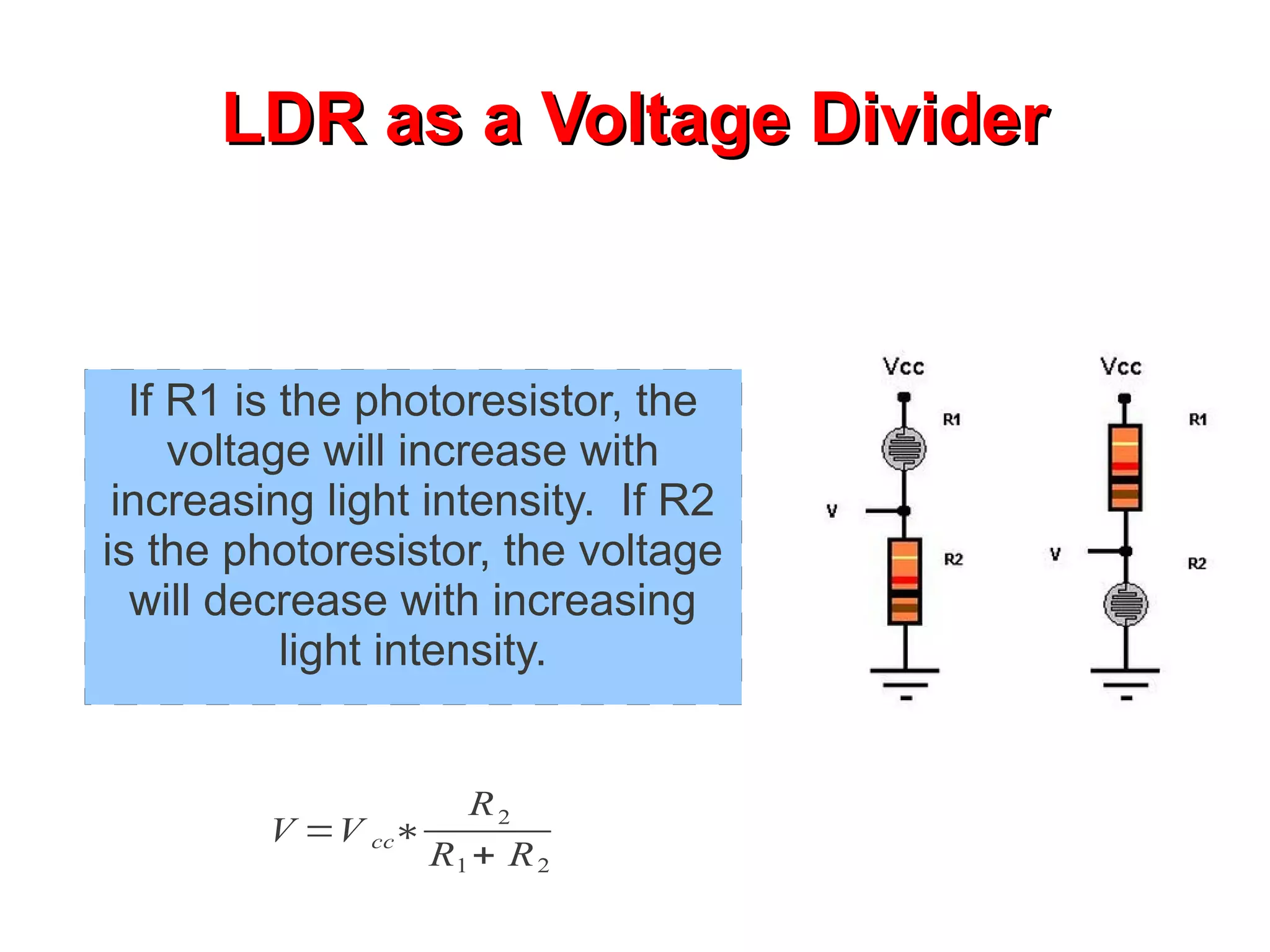

LDR as a Voltage Divider

If R1 is the photoresistor, the
voltage will increase with
increasing light intensity. If R2
is the photoresistor, the voltage
will decrease with increasing
light intensity.

R2
V =V cc∗
R1 + R 2

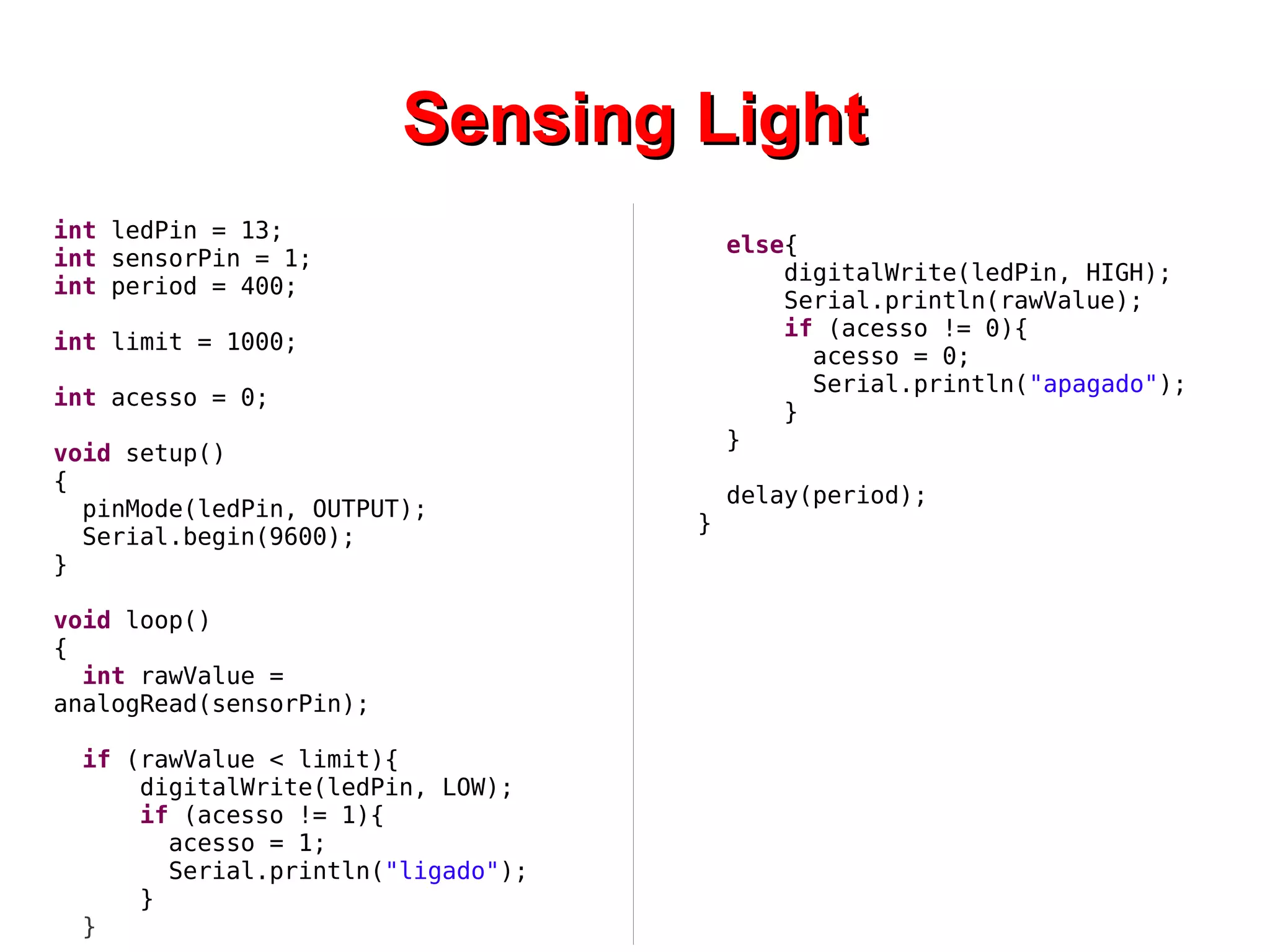

Sensing Light
int ledPin = 13;
else{
int sensorPin = 1;
int period = 400;
Serial.println(rawValue);
if (acesso != 0){
int limit = 1000;
acesso = 0;
Serial.println("apagado");
int acesso = 0;
}
}
void setup()
{
delay(period);
}
Serial.begin(9600);
}

void loop()
{
int rawValue =
analogRead(sensorPin);

if (rawValue < limit){
if (acesso != 1){
acesso = 1;
Serial.println("ligado");
}
}

Projeto 006:
Enviando Informações
para o Arduino via Serial

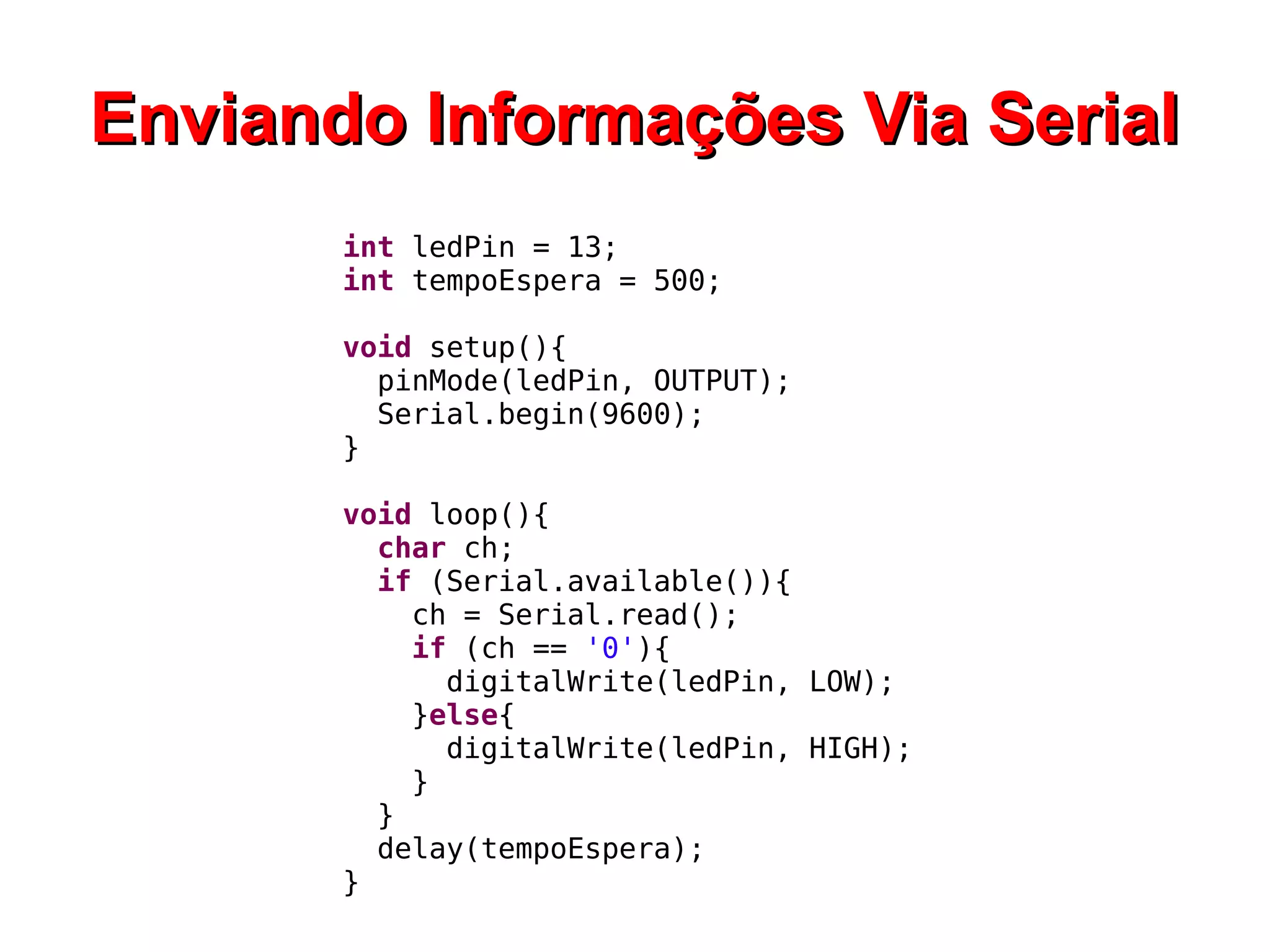

Enviando Informações Via Serial
int ledPin = 13;
int tempoEspera = 500;

void setup(){
Serial.begin(9600);
}

void loop(){
char ch;
if (Serial.available()){
ch = Serial.read();
if (ch == '0'){
}else{
}
}
delay(tempoEspera);
}

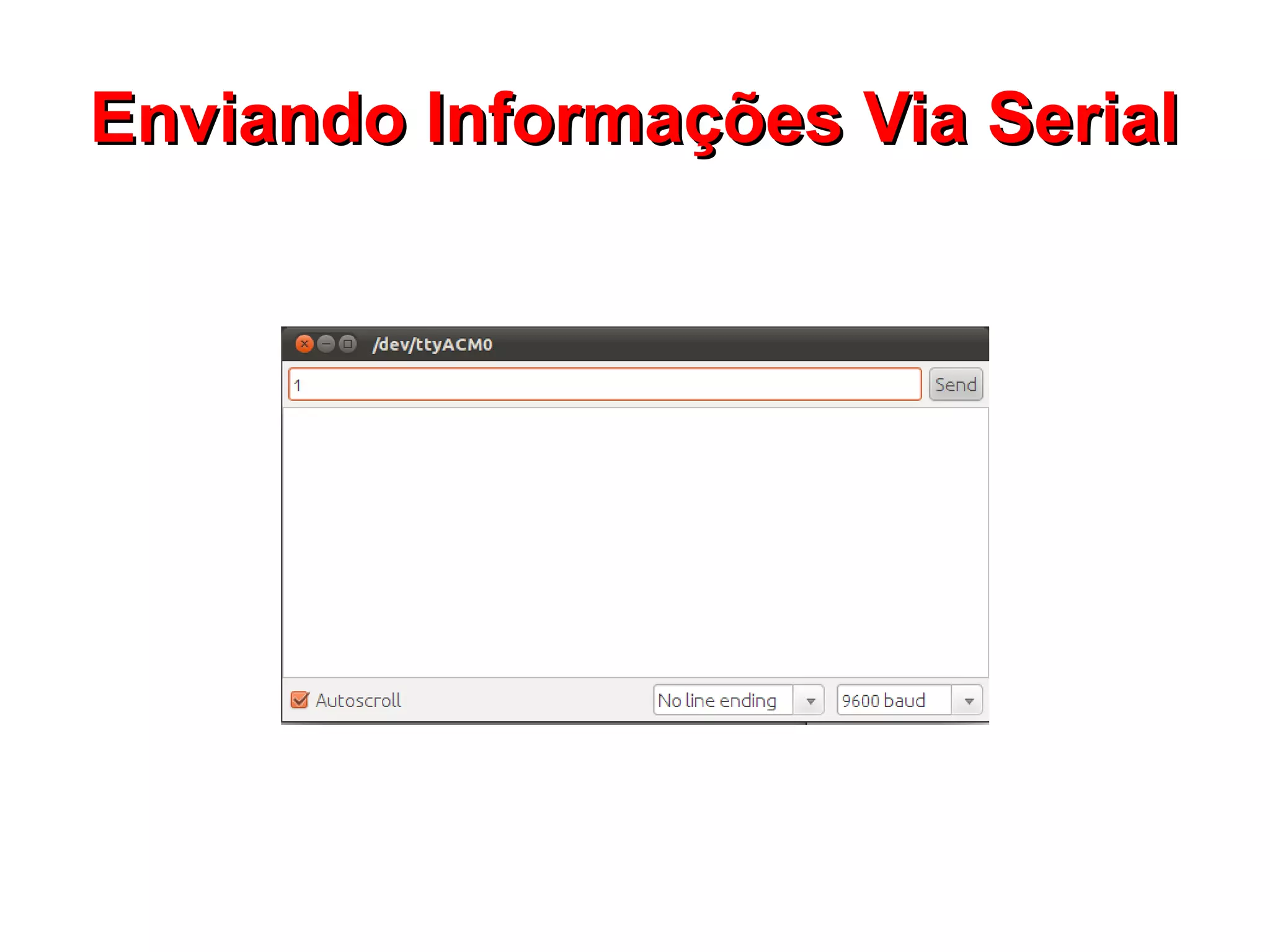

Enviando Informações Via Serial

apt-get install python-serial -y

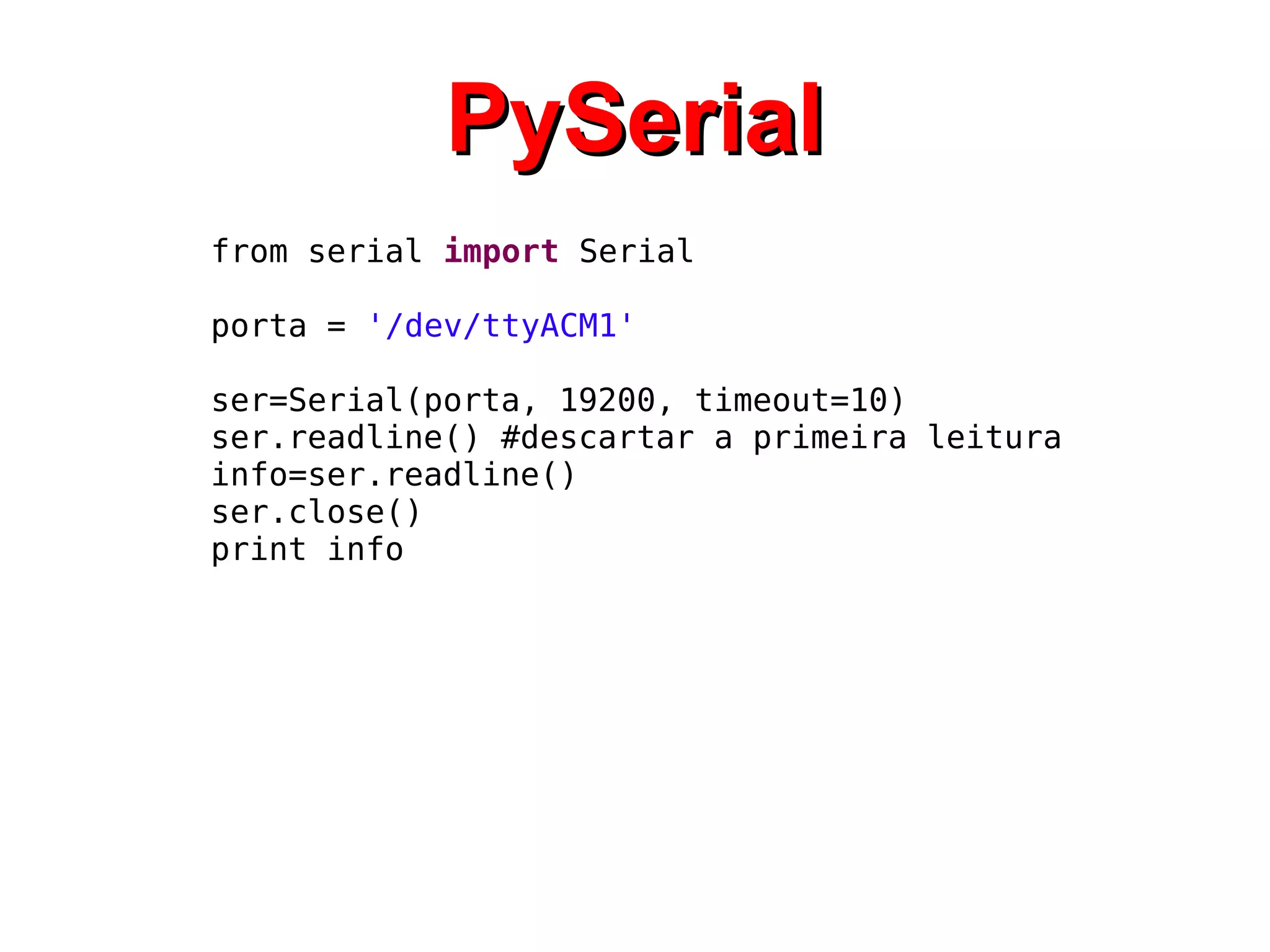

PySerial
from serial import Serial

porta = '/dev/ttyACM1'

ser=Serial(porta, 19200, timeout=10)
ser.readline() #descartar a primeira leitura
info=ser.readline()
ser.close()
print info

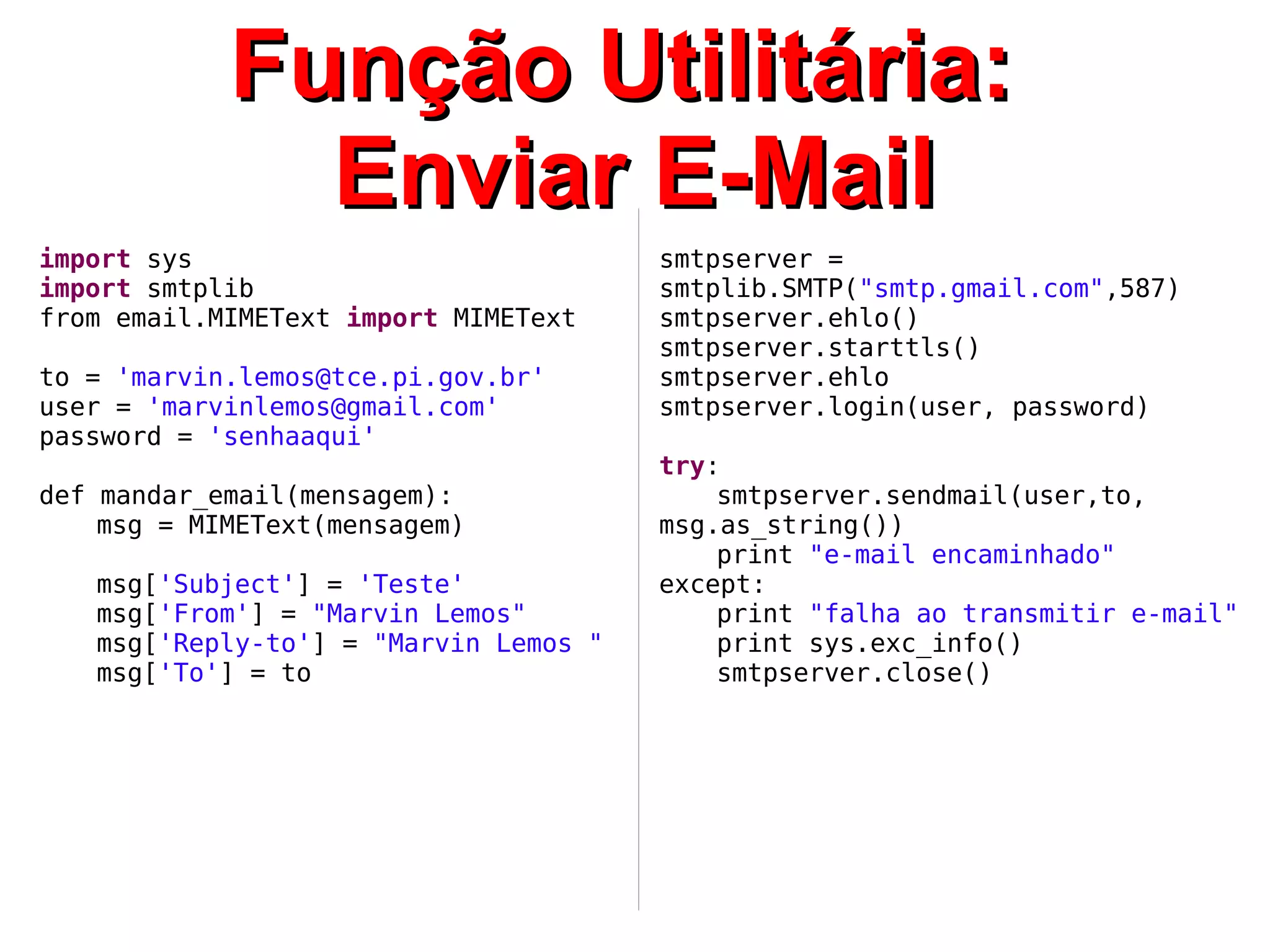

Função Utilitária:
Enviar E-Mail
import sys smtpserver =
import smtplib smtplib.SMTP("smtp.gmail.com",587)
from email.MIMEText import MIMEText smtpserver.ehlo()
smtpserver.starttls()
to = 'marvin.lemos@tce.pi.gov.br' smtpserver.ehlo
user = 'marvinlemos@gmail.com' smtpserver.login(user, password)
password = 'senhaaqui'
try:
def mandar_email(mensagem): smtpserver.sendmail(user,to,
msg = MIMEText(mensagem) msg.as_string())
print "e-mail encaminhado"
msg['Subject'] = 'Teste' except:
msg['From'] = "Marvin Lemos" print "falha ao transmitir e-mail"
msg['Reply-to'] = "Marvin Lemos " print sys.exc_info()
msg['To'] = to smtpserver.close()

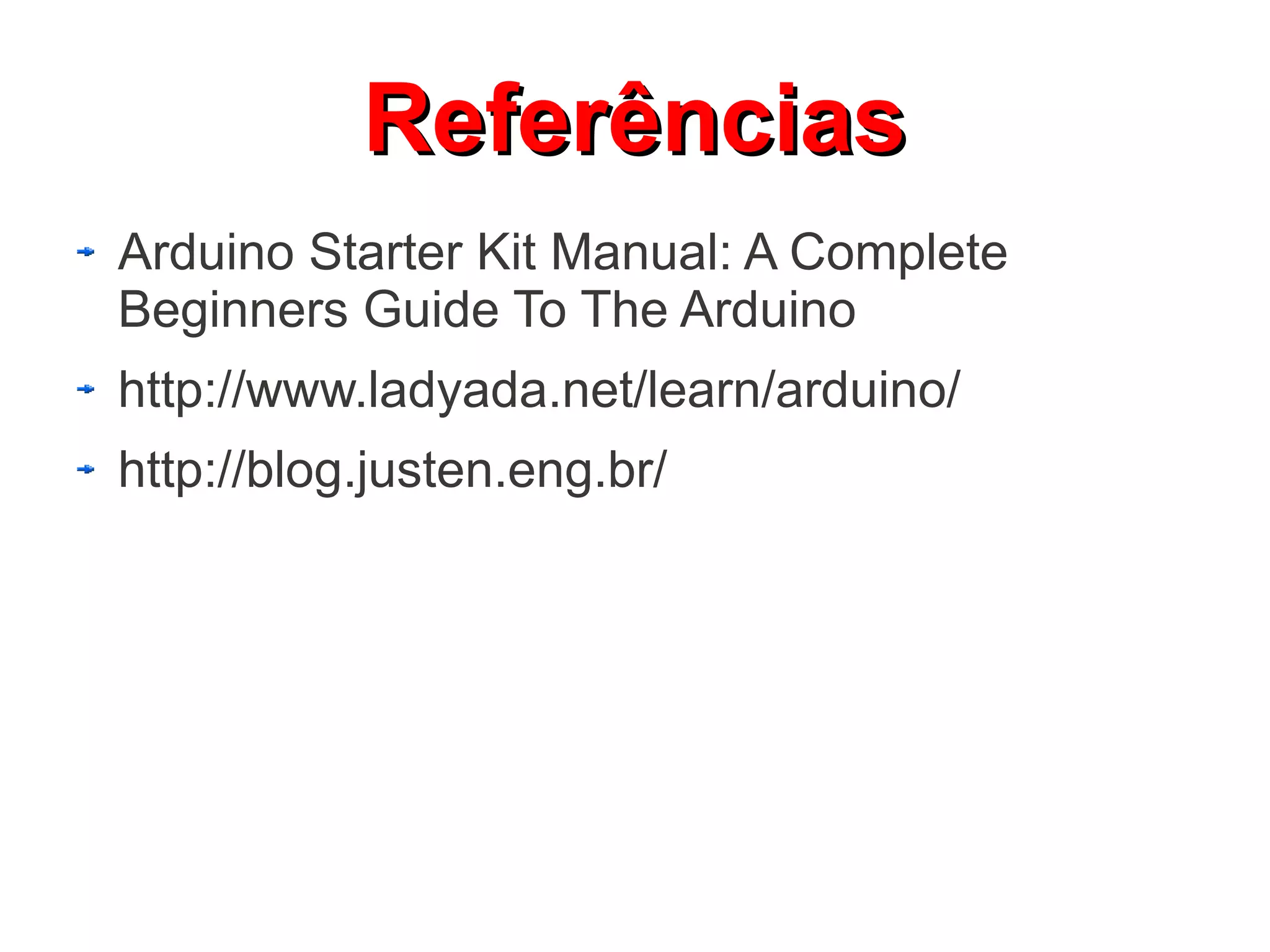

Referências
Arduino Starter Kit Manual: A Complete
Beginners Guide To The Arduino
http://www.ladyada.net/learn/arduino/
http://blog.justen.eng.br/

Arduino Workshop: Introdução aos Microcontroladores e Programação

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Destaque

Destaque (20)

Semelhante a Arduino Workshop: Introdução aos Microcontroladores e Programação

Semelhante a Arduino Workshop: Introdução aos Microcontroladores e Programação (20)

Mais de Cícero Rocha

Mais de Cícero Rocha (6)

Último

Último (20)

Arduino Workshop: Introdução aos Microcontroladores e Programação
