Coder dojo lx especial arduino
Este documento fornece uma introdução à eletrônica básica e ao Arduino, incluindo grandezas elétricas, componentes eletrônicos, computação física e como programar e usar placas Arduino.
Coder dojo lx especial arduino
- 1. CoderDojo LX Especial Arduino ! • • • • Electrónica ComputaçãoFísica Arduino Protótipos ! Mauricio Martins www.ledsandchips.com

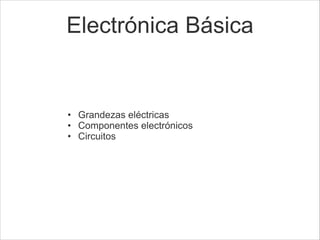

- 2. Electrónica Básica ! • Grandezaseléctricas • Componentes electrónicos • Circuitos

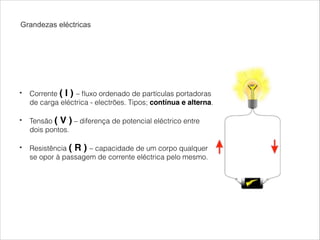

- 3. Grandezas eléctricas ! • Corrente (I ) – fluxo ordenado de partículas portadoras de carga eléctrica - electrões. Tipos; contínua e alterna. ! • Tensão ( V ) – diferença de potencial eléctrico entre dois pontos. • Resistência ( R ) – capacidade de um corpo qualquer se opor à passagem de corrente eléctrica pelo mesmo. !
- 4.

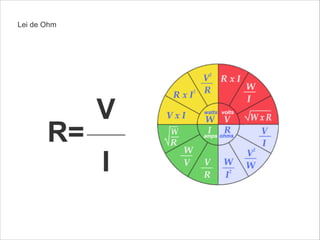

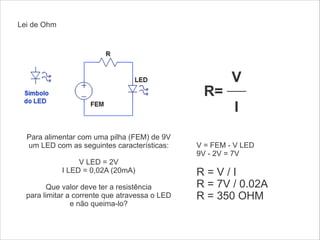

- 5. Lei de Ohm R= Paraalimentar com uma pilha (FEM) de 9V um LED com as seguintes características: ! V LED = 2V I LED = 0,02A (20mA) ! Que valor deve ter a resistência para limitar a corrente que atravessa o LED e não queima-lo? V I V = FEM - V LED 9V - 2V = 7V ! R=V/I R = 7V / 0.02A R = 350 OHM !

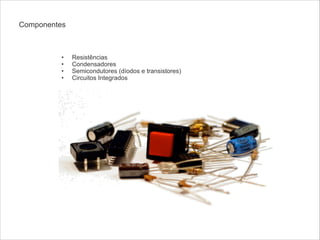

- 6. Componentes ! • • • • Resistências Condensadores Semicondutores (díodos etransistores) Circuitos Integrados

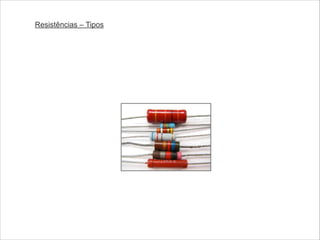

- 7.

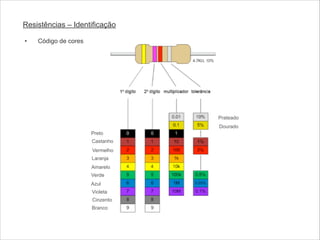

- 8. Resistências – Identificação ! • Códigode cores Prateado Dourado Preto Castanho Vermelho Laranja Amarelo Verde Azul Violeta Cinzento Branco

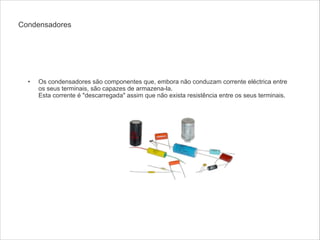

- 9. Condensadores ! • Os condensadores sãocomponentes que, embora não conduzam corrente eléctrica entre os seus terminais, são capazes de armazena-la. Esta corrente é "descarregada" assim que não exista resistência entre os seus terminais.

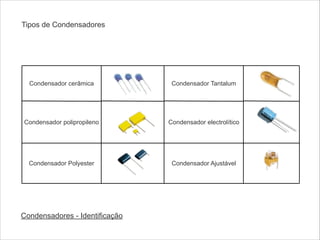

- 10. Tipos de Condensadores Condensadorcerâmica Condensador Tantalum Condensador polipropileno Condensador electrolítico Condensador Polyester Condensador Ajustável Condensadores - Identificação

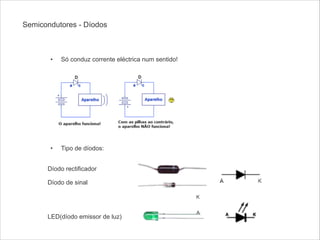

- 11. Semicondutores - Díodos ! ! ! ! ! ! ! ! ! ! ! ! ! ! • Sóconduz corrente eléctrica num sentido! • Tipo de díodos: Díodo rectificador Díodo de sinal ! ! ! ! LED(díodo emissor de luz) K A
- 12. Semicondutores - Transístores ! • Sãocapazes de controlar ou amplificar a passagem de corrente eléctrica. É composto por três terminais, base, emissor e colector. • Tipo de transístores: PNP, NPN (sinal, potência, FET, fototransístor, etc.)

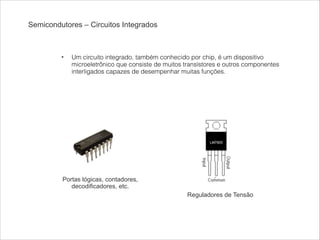

- 13. Semicondutores – CircuitosIntegrados ! • Um circuito integrado, também conhecido por chip, é um dispositivo microeletrônico que consiste de muitos transístores e outros componentes interligados capazes de desempenhar muitas funções. Portas lógicas, contadores, decodificadores, etc. Reguladores de Tensão
- 14. Computação Física ! serve parainterligar o mundo físico/real com o mundo digital/virtual

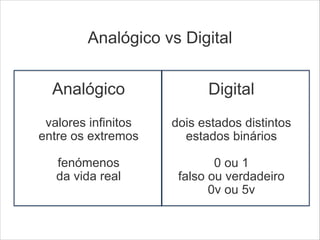

- 15. Analógico vs Digital Analógico Digital ! ! valoresinfinitos entre os extremos dois estados distintos estados binários ! ! fenómenos da vida real 0 ou 1 falso ou verdadeiro 0v ou 5v

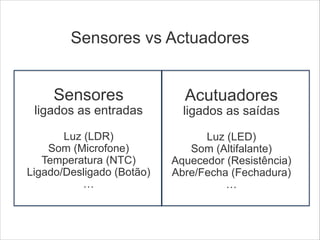

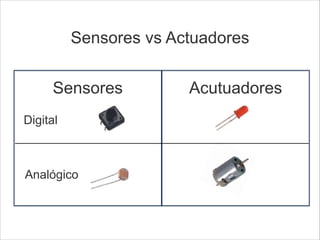

- 16. Sensores vs Actuadores Sensores Acutuadores ligadosas entradas ligados as saídas ! ! Luz (LDR) Som (Microfone) Temperatura (NTC) Ligado/Desligado (Botão) … Luz (LED) Som (Altifalante) Aquecedor (Resistência) Abre/Fecha (Fechadura) …
- 17.
- 18.

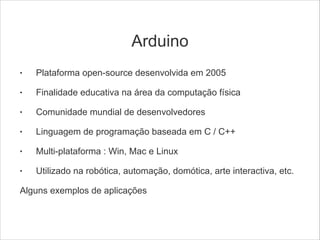

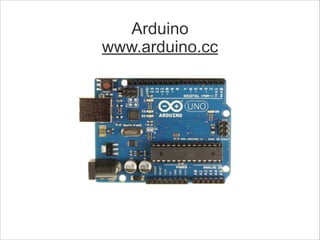

- 19. Arduino • Plataforma open-source desenvolvidaem 2005 ! • ! • ! • ! • ! • ! Finalidade educativa na área da computação física Comunidade mundial de desenvolvedores Linguagem de programação baseada em C / C++ Multi-plataforma : Win, Mac e Linux Utilizado na robótica, automação, domótica, arte interactiva, etc. Alguns exemplos de aplicações

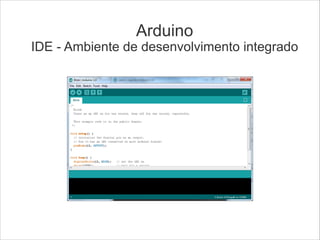

- 20. Arduino IDE - Ambientede desenvolvimento integrado

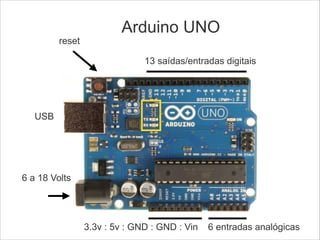

- 21. reset Arduino UNO 13 saídas/entradasdigitais USB 6 a 18 Volts 3.3v : 5v : GND : GND : Vin 6 entradas analógicas

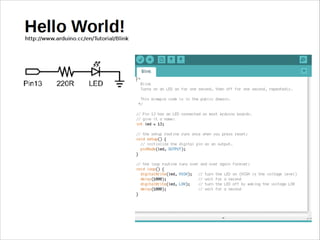

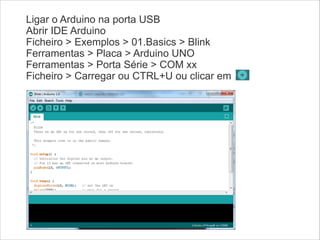

- 23. Ligar o Arduinona porta USB Abrir IDE Arduino Ficheiro > Exemplos > 01.Basics > Blink Ferramentas > Placa > Arduino UNO Ferramentas > Porta Série > COM xx Ficheiro > Carregar ou CTRL+U ou clicar em

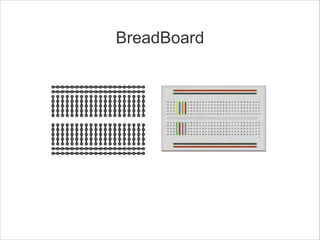

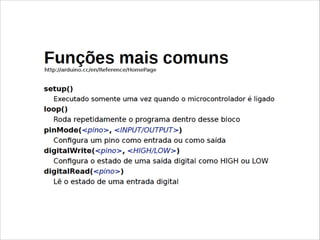

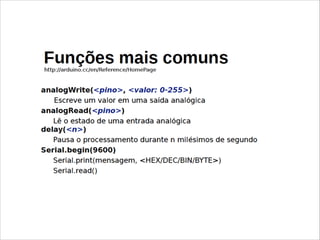

- 26.

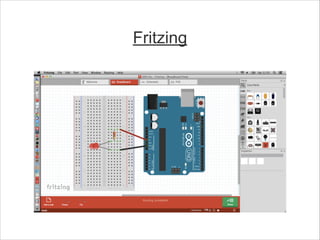

- 27.

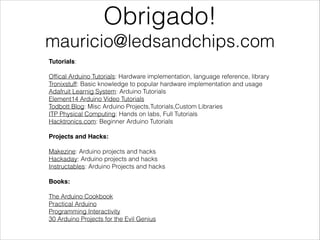

- 28. Obrigado! mauricio@ledsandchips.com Tutorials: ! Offical Arduino Tutorials:Hardware implementation, language reference, library Tronixstuff: Basic knowledge to popular hardware implementation and usage Adafruit Learnig System: Arduino Tutorials Element14 Arduino Video Tutorials Todbott Blog: Misc Arduino Projects,Tutorials,Custom Libraries ITP Physical Computing: Hands on labs, Full Tutorials Hacktronics.com: Beginner Arduino Tutorials ! Projects and Hacks:! ! Makezine: Arduino projects and hacks Hackaday: Arduino projects and hacks Instructables: Arduino Projects and hacks ! Books:! ! The Arduino Cookbook Practical Arduino Programming Interactivity 30 Arduino Projects for the Evil Genius
