1. Escola Estadual Elisa de Oliveira Campos
Decreto de criação Nº 45004, de 10/01/2009. Portarianº48/2009 - Rua Capitão Heliodoro, 84 –
Distrito de Garapuava - CEP: 38.615-000 Unaí - MG
E-mail institucional: escola.342475@educacao.mg.gov.br
DILATAÇÃO TÉRMICA
AULA 01
Prof. Patrik Rayon
UNAÍ/MG
2024

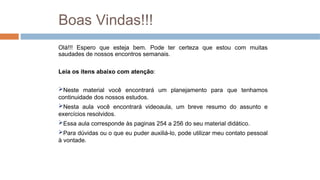

2. Boas Vindas!!!
Olá!!! Espero que esteja bem. Pode ter certeza que estou com muitas
saudades de nossos encontros semanais.
Leia os itens abaixo com atenção:
Neste material você encontrará um planejamento para que tenhamos
continuidade dos nossos estudos.
Nesta aula você encontrará videoaula, um breve resumo do assunto e
exercícios resolvidos.
Essa aula corresponde às paginas 254 a 256 do seu material didático.
Para dúvidas ou o que eu puder auxiliá-lo, pode utilizar meu contato pessoal
à vontade.

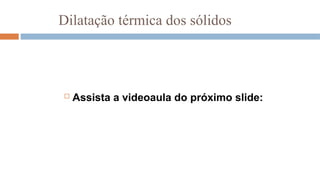

3. Dilatação térmica dos sólidos
 Assista a videoaula do próximo slide:

4.  Você também poderá encontrar o vídeo no link abaixo:
https://www.youtube.com/watch?v=YI_khGcCPTM

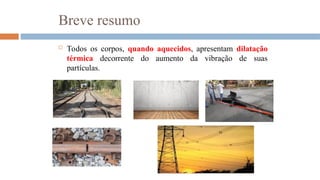

5. Breve resumo
 Todos os corpos, quando aquecidos, apresentam dilatação
térmica decorrente do aumento da vibração de suas
partículas.

6. Dilatação térmica dos sólidos
 Por conveniência, faremos o estudo da dilatação dos sólidos
da seguinte maneira:
 Dilatação LINEAR: aumento em 1D (ex.: barras, fios, etc.);
 Dilatação SUPERFICIAL: aumento em 2D (ex.: placas).
 Dilatação VOLUMÉTRICA: aumento do volume do corpo
(ex.: esfera, cubro, etc)

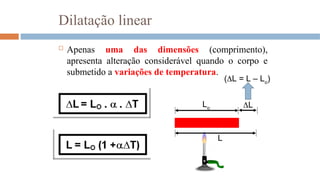

7. Dilatação linear
 Apenas uma das dimensões (comprimento),
apresenta alteração considerável quando o corpo e
submetido a variações de temperatura.
Lo
L
L
(L = L – Lo
)

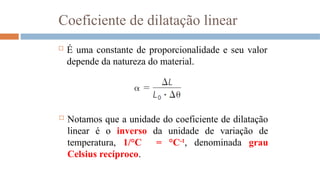

8. Coeficiente de dilatação linear
 É uma constante de proporcionalidade e seu valor
depende da natureza do material.
 Notamos que a unidade do coeficiente de dilatação
linear é o inverso da unidade de variação de
temperatura, 1/°C = °C-1
, denominada grau
Celsius recíproco.

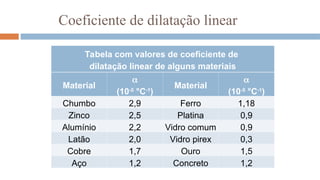

9. Coeficiente de dilatação linear
Tabela com valores de coeficiente de
dilatação linear de alguns materiais
Material

(10-5
°C-1
)
Material

(10-5
°C-1
)
Chumbo 2,9 Ferro 1,18
Zinco 2,5 Platina 0,9
Alumínio 2,2 Vidro comum 0,9
Latão 2,0 Vidro pirex 0,3
Cobre 1,7 Ouro 1,5
Aço 1,2 Concreto 1,2

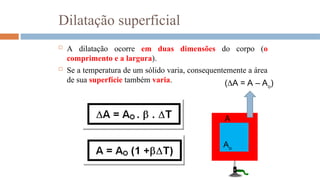

10.  A dilatação ocorre em duas dimensões do corpo (o
comprimento e a largura).
 Se a temperatura de um sólido varia, consequentemente a área
de sua superfície também varia.
Dilatação superficial
Ao
(A = A – Ao
)
A

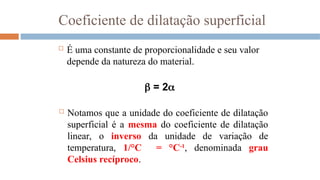

11. Coeficiente de dilatação superficial
 É uma constante de proporcionalidade e seu valor
depende da natureza do material.
 = 2
 Notamos que a unidade do coeficiente de dilatação
superficial é a mesma do coeficiente de dilatação
linear, o inverso da unidade de variação de
temperatura, 1/°C = °C-1
, denominada grau
Celsius recíproco.

12. Dilatação volumétrica ou cúbica
 Ocorre quando todas as dimensões (o comprimento,
a largura e a altura) do sólido sofrem dilatações
após o aquecimento.
Vo
V
(V = V – Vo
)

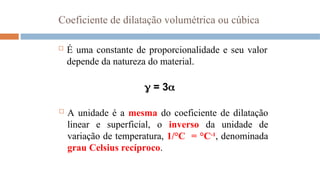

13. Coeficiente de dilatação volumétrica ou cúbica
 É uma constante de proporcionalidade e seu valor
depende da natureza do material.
 = 3
 A unidade é a mesma do coeficiente de dilatação
linear e superficial, o inverso da unidade de
variação de temperatura, 1/°C = °C-1
, denominada
grau Celsius recíproco.

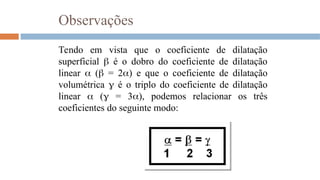

14. Observações
Tendo em vista que o coeficiente de dilatação
superficial  é o dobro do coeficiente de dilatação
linear  ( = 2) e que o coeficiente de dilatação
volumétrica  é o triplo do coeficiente de dilatação
linear  ( = 3), podemos relacionar os três
coeficientes do seguinte modo:

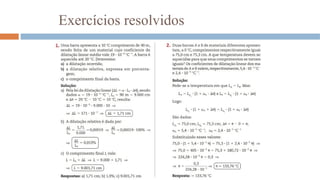

15. Exercícios resolvidos

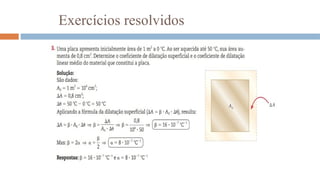

16. Exercícios resolvidos

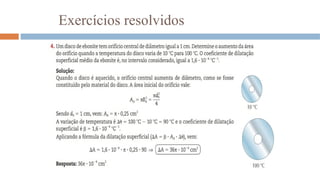

17. Exercícios resolvidos

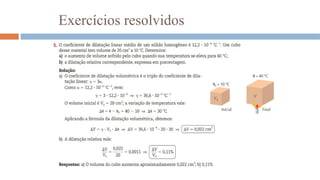

18. Exercícios resolvidos

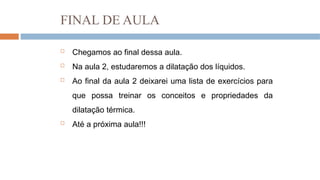

19. FINAL DE AULA
 Chegamos ao final dessa aula.
 Na aula 2, estudaremos a dilatação dos líquidos.
 Ao final da aula 2 deixarei uma lista de exercícios para
que possa treinar os conceitos e propriedades da
dilatação térmica.
 Até a próxima aula!!!
