O documento discute as projeções cartográficas utilizadas para representar a superfície curva da Terra em mapas planos. Ele explica que as projeções mais comuns são a cilíndrica, cônica e plana, e que cada uma delas distorce aspectos diferentes como ângulo, forma ou área para permitir a representação.

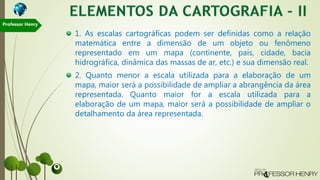

2. 1. As escalas cartográficas podem ser definidas como a relação
matemática entre a dimensão de um objeto ou fenômeno
representado em um mapa (continente, país, cidade, bacia
hidrográfica, dinâmica das massas de ar, etc.) e sua dimensão real.
2. Quanto menor a escala utilizada para a elaboração de um
mapa, maior será a possibilidade de ampliar a abrangência da área
representada. Quanto maior for a escala utilizada para a
elaboração de um mapa, maior será a possibilidade de ampliar o
detalhamento da área representada.
Professor Henry

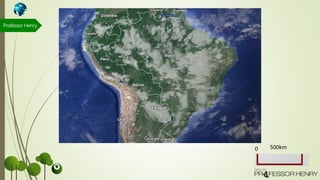

3. Professor Henry
0 500km

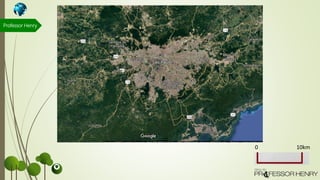

4. Professor Henry
0 10km

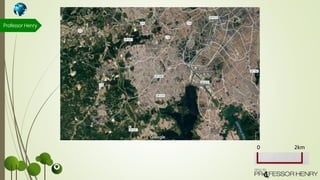

5. Professor Henry
0 2km

6. Professor Henry
0 500m

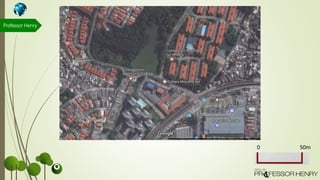

7. Professor Henry
0 50m

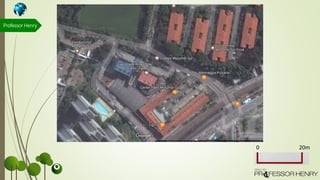

8. Professor Henry
0 20m

9. Professor Henry
0 10m

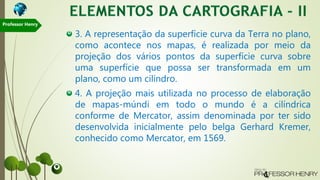

10. 3. A representação da superfície curva da Terra no plano,
como acontece nos mapas, é realizada por meio da
projeção dos vários pontos da superfície curva sobre
uma superfície que possa ser transformada em um
plano, como um cilindro.
4. A projeção mais utilizada no processo de elaboração
de mapas-múndi em todo o mundo é a cilíndrica
conforme de Mercator, assim denominada por ter sido
desenvolvida inicialmente pelo belga Gerhard Kremer,
conhecido como Mercator, em 1569.
Professor Henry

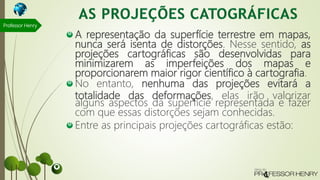

11. A representação da superfície terrestre em mapas,
nunca será isenta de distorções. Nesse sentido, as
projeções cartográficas são desenvolvidas para
minimizarem as imperfeições dos mapas e
proporcionarem maior rigor científico à cartografia.
No entanto, nenhuma das projeções evitará a
totalidade das deformações, elas irão valorizar
alguns aspectos da superfície representada e fazer
com que essas distorções sejam conhecidas.
Entre as principais projeções cartográficas estão:
Professor Henry

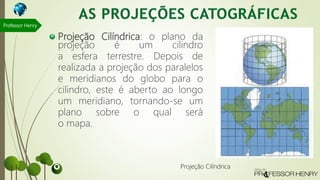

12. Projeção Cilíndrica: o plano da
projeção é um cilindro
a esfera terrestre. Depois de
realizada a projeção dos paralelos
e meridianos do globo para o
cilindro, este é aberto ao longo
um meridiano, tornando-se um
plano sobre o qual será
o mapa.
Professor Henry
Projeção Cilíndrica

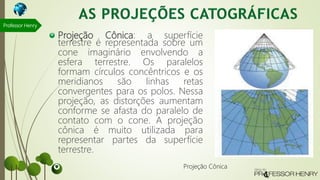

13. Projeção Cônica: a superfície
terrestre é representada sobre um
cone imaginário envolvendo a
esfera terrestre. Os paralelos
formam círculos concêntricos e os
meridianos são linhas retas
convergentes para os polos. Nessa
projeção, as distorções aumentam
conforme se afasta do paralelo de
contato com o cone. A projeção
cônica é muito utilizada para
representar partes da superfície
terrestre.
Professor Henry
Projeção Cônica

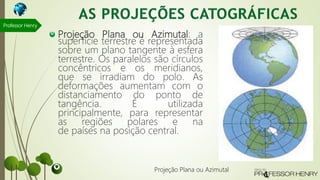

14. Projeção Plana ou Azimutal: a
superfície terrestre é representada
sobre um plano tangente à esfera
terrestre. Os paralelos são círculos
concêntricos e os meridianos,
que se irradiam do polo. As
deformações aumentam com o
distanciamento do ponto de
tangência. É utilizada
principalmente, para representar
as regiões polares e na
de países na posição central.
Professor Henry
Projeção Plana ou Azimutal

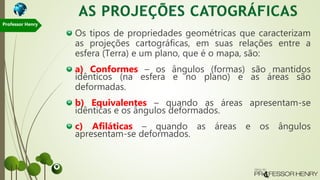

15. Os tipos de propriedades geométricas que caracterizam
as projeções cartográficas, em suas relações entre a
esfera (Terra) e um plano, que é o mapa, são:
a) Conformes – os ângulos (formas) são mantidos
idênticos (na esfera e no plano) e as áreas são
deformadas.
b) Equivalentes – quando as áreas apresentam-se
idênticas e os ângulos deformados.
c) Afiláticas – quando as áreas e os ângulos
apresentam-se deformados.
Professor Henry

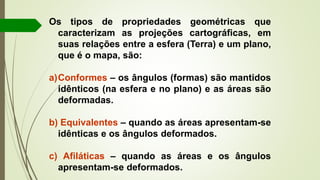

16. Os tipos de propriedades geométricas que
caracterizam as projeções cartográficas, em
suas relações entre a esfera (Terra) e um plano,
que é o mapa, são:
a)Conformes – os ângulos (formas) são mantidos
idênticos (na esfera e no plano) e as áreas são
deformadas.
b) Equivalentes – quando as áreas apresentam-se
idênticas e os ângulos deformados.
c) Afiláticas – quando as áreas e os ângulos
apresentam-se deformados.

17. OS PLANISFÉRIOS DE
MERCATOR E PETERS
Professor Henry

18. Projeção de Mercator ou Projeção Cilíndrica
Conforme: conserva a forma dos continentes,
direções e os ângulos verdadeiros. Muito
para navegação marítima e aeronáutica.
Projeção de Peters ou Projeção Cilíndrica
Equivalente: não mantém as formas, direções e
ângulos, conserva a proporcionalidade das
preservando as superfícies representadas.
Professor Henry

19. Professor Henry

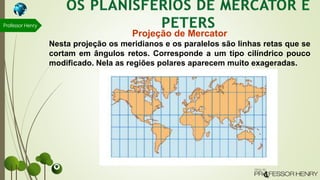

Projeção de Mercator
Nesta projeção os meridianos e os paralelos são linhas retas que se
cortam em ângulos retos. Corresponde a um tipo cilíndrico pouco
modificado. Nela as regiões polares aparecem muito exageradas.

20. Professor Henry

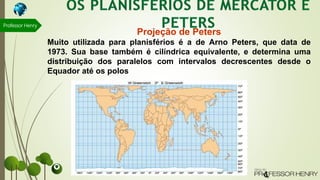

Projeção de Peters
Muito utilizada para planisférios é a de Arno Peters, que data de
1973. Sua base também é cilíndrica equivalente, e determina uma
distribuição dos paralelos com intervalos decrescentes desde o
Equador até os polos

21. Professor Henry

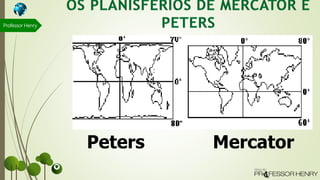

MercatorPeters

22. OS MAPAS
INVERTIDOS
Professor Henry

23. Professor Henry

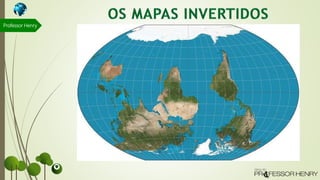

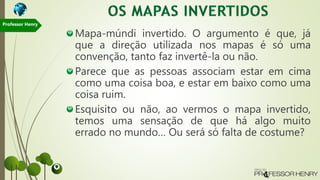

24. Mapa-múndi invertido. O argumento é que, já
que a direção utilizada nos mapas é só uma
convenção, tanto faz invertê-la ou não.
Parece que as pessoas associam estar em cima
como uma coisa boa, e estar em baixo como uma
coisa ruim.
Esquisito ou não, ao vermos o mapa invertido,
temos uma sensação de que há algo muito
errado no mundo… Ou será só falta de costume?
Professor Henry

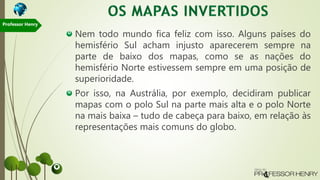

25. Nem todo mundo fica feliz com isso. Alguns países do
hemisfério Sul acham injusto aparecerem sempre na
parte de baixo dos mapas, como se as nações do
hemisfério Norte estivessem sempre em uma posição de
superioridade.
Por isso, na Austrália, por exemplo, decidiram publicar
mapas com o polo Sul na parte mais alta e o polo Norte
na mais baixa – tudo de cabeça para baixo, em relação às
representações mais comuns do globo.
Professor Henry

26. Dúvidas?
Perguntas?
Sugestões?
Opiniões para as próximas
aulas?
Reclamações?
http://blogdoprofessorhenry.blogspot.com.br/
Professor Henry

29. SLIDE DE TOPICOS
Professor Henry

30. SLIDES DETópicos Secundários
Professor Henry

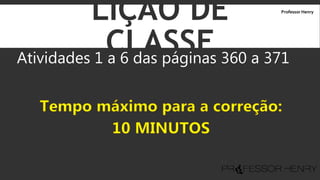

32. LIÇÃO DE
CLASSEAtividades 1 a 6 das páginas 360 a 371
Professor Henry

33. LIÇÃO DE
CLASSE
CORREÇÃO
Professor Henry

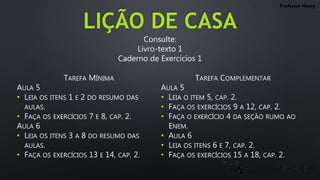

34. LIÇÃO DE CASA
TAREFA MÍNIMA
AULA 5
• LEIA OS ITENS 1 E 2 DO RESUMO DAS
AULAS.
• FAÇA OS EXERCÍCIOS 7 E 8, CAP. 2.
AULA 6
• LEIA OS ITENS 3 A 8 DO RESUMO DAS
AULAS.
• FAÇA OS EXERCÍCIOS 13 E 14, CAP. 2.
TAREFA COMPLEMENTAR
AULA 5
• LEIA O ITEM 5, CAP. 2.
• FAÇA OS EXERCÍCIOS 9 A 12, CAP. 2.
• FAÇA O EXERCÍCIO 4 DA SEÇÃO RUMO AO
ENEM.
• AULA 6
• LEIA OS ITENS 6 E 7, CAP. 2.
• FAÇA OS EXERCÍCIOS 15 A 18, CAP. 2.
Professor Henry
Consulte:
Livro-texto 1
Caderno de Exercícios 1
