[ AULA 01 ] CARTOGRAFIA

AULA 01 CARTOGRAFIA
01 CARTOGRAFIA
Profa. Aline Gomes
alinegomes.jimdo.com

01 CARTOGRAFIA
01 CARTOGRAFIA
Profa. Aline Gomes

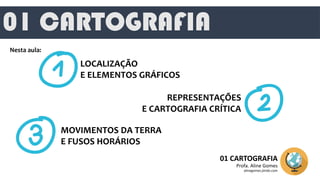

Nesta aula:
LOCALIZAÇÃO
E ELEMENTOS GRÁFICOS
REPRESENTAÇÕES
E CARTOGRAFIA CRÍTICA
MOVIMENTOS DA TERRA
E FUSOS HORÁRIOS

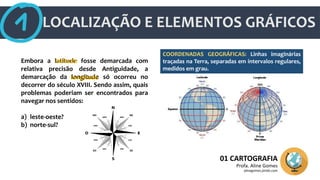

LOCALIZAÇÃO E ELEMENTOS GRÁFICOS
01 CARTOGRAFIA
Profa. Aline Gomes
Embora a latitude fosse demarcada com
relativa precisão desde Antiguidade, a
demarcação da longitude só ocorreu no
decorrer do século XVIII. Sendo assim, quais
problemas poderiam ser encontrados para
navegar nos sentidos:
a) leste-oeste?
b) norte-sul?
latitude
longitude
COORDENADAS GEOGRÁFICAS: Linhas imaginárias
traçadas na Terra, separadas em intervalos regulares,
medidos em grau.

01 CARTOGRAFIA
Profa. Aline Gomes

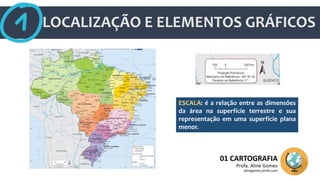

ESCALA: é a relação entre as dimensões
da área na superfície terrestre e sua
representação em uma superfície plana
menor.

01 CARTOGRAFIA
Profa. Aline Gomes

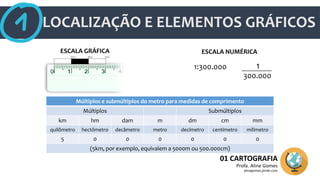

ESCALA GRÁFICA ESCALA NUMÉRICA
1:300.000 1__________
300.000
Múltiplos e submúltiplos do metro para medidas de comprimento
Múltiplos Submúltiplos
km hm dam m dm cm mm
quilômetro hectômetro decâmetro metro decímetro centímetro milímetro
5 0 0 0 0 0 0
(5km, por exemplo, equivalem a 5000m ou 500.000cm)

01 CARTOGRAFIA
Profa. Aline Gomes

QUESTÕES
01 CARTOGRAFIA
Profa. Aline Gomes

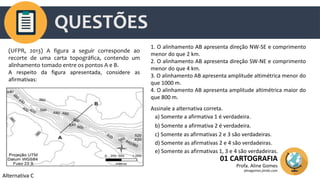

(UFPR, 2013) A figura a seguir corresponde ao
recorte de uma carta topográfica, contendo um
alinhamento tomado entre os pontos A e B.
A respeito da figura apresentada, considere as
afirmativas:
1. O alinhamento AB apresenta direção NW-SE e comprimento
menor do que 2 km.
2. O alinhamento AB apresenta direção SW-NE e comprimento
menor do que 4 km.
3. O alinhamento AB apresenta amplitude altimétrica menor do
que 1000 m.
4. O alinhamento AB apresenta amplitude altimétrica maior do
que 800 m.
Assinale a alternativa correta.
a) Somente a afirmativa 1 é verdadeira.
b) Somente a afirmativa 2 é verdadeira.
c) Somente as afirmativas 2 e 3 são verdadeiras.
d) Somente as afirmativas 2 e 4 são verdadeiras.
e) Somente as afirmativas 1, 3 e 4 são verdadeiras.
Alternativa C

REPRESENTAÇÕES E CARTOGRAFIA CRÍTICA
01 CARTOGRAFIA
Profa. Aline Gomes

01 CARTOGRAFIA
Profa. Aline Gomes
PROJEÇÃO
CILINDRICA
PROJEÇÃO
CÔNICA
PROJEÇÃO
PLANA/AZIMUTAL
CONFORME
EQUIVALENTE
MERCATOR
PETERS
PROJEÇÃO DE ROBINSON
Mantém a forma,
distorce a área
Mantém a área,
distorce a forma
As deformações são pequenas próximas ao paralelo de contato,
mas tendem a aumentar à medida que as zonas representadas se
distanciam desse paralelo.
É usada para representar as regiões polares ou localizar um
país na posição central do mapa.
MILLER
PSEUDOCILÍNDRICA
BERHMANN

01 CARTOGRAFIA
Profa. Aline Gomes

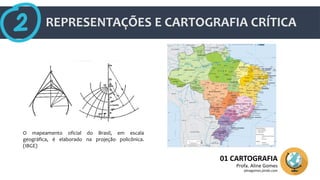

O mapeamento oficial do Brasil, em escala
geográfica, é elaborado na projeção policônica.
(IBGE)

01 CARTOGRAFIA
Profa. Aline Gomes
O território é o espaço
socialmente construído.
(Milton Santos)

01 CARTOGRAFIA
Profa. Aline Gomes

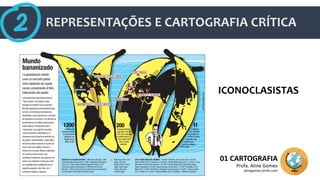

ICONOCLASISTAS

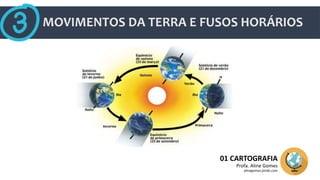

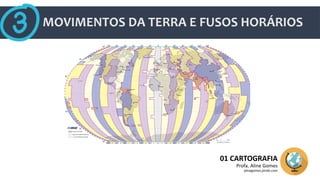

MOVIMENTOS DA TERRA E FUSOS HORÁRIOS
01 CARTOGRAFIA
Profa. Aline Gomes

QUESTÕES
01 CARTOGRAFIA
Profa. Aline Gomes

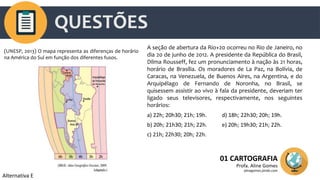

(UNESP, 2013) O mapa representa as diferenças de horário
na América do Sul em função dos diferentes fusos.
A seção de abertura da Rio+20 ocorreu no Rio de Janeiro, no
dia 20 de junho de 2012. A presidente da República do Brasil,
Dilma Rousseff, fez um pronunciamento à nação às 21 horas,
horário de Brasília. Os moradores de La Paz, na Bolívia, de
Caracas, na Venezuela, de Buenos Aires, na Argentina, e do
Arquipélago de Fernando de Noronha, no Brasil, se
quisessem assistir ao vivo à fala da presidente, deveriam ter
ligado seus televisores, respectivamente, nos seguintes
horários:
a) 22h; 20h30; 21h; 19h.
b) 20h; 21h30; 21h; 22h.
c) 21h; 22h30; 20h; 22h.
d) 18h; 22h30; 20h; 19h.
e) 20h; 19h30; 21h; 22h.
Alternativa E
