1. Elementos básicos de
Cartografia
Prof.ª Silmara Vedoveli

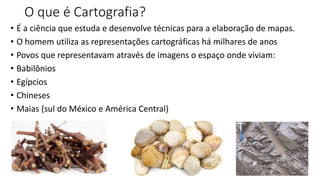

2. O que é Cartografia?
• É a ciência que estuda e desenvolve técnicas para a elaboração de mapas.
• O homem utiliza as representações cartográficas há milhares de anos
• Povos que representavam através de imagens o espaço onde viviam:
• Babilônios
• Egípcios
• Chineses
• Maias (sul do México e América Central)

3. • Representavam fenômenos da natureza
• Cenas do convívio em sociedade
• Suas crenças
Pinturas rupestres do Parque Nacional da Serra da Capivara - PI

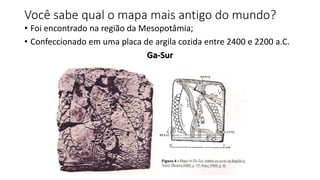

4. Você sabe qual o mapa mais antigo do mundo?
• Foi encontrado na região da Mesopotâmia;
• Confeccionado em uma placa de argila cozida entre 2400 e 2200 a.C.
Ga-Sur

5. • Com o passar do tempo as técnicas de elaboração de mapas foram se
aperfeiçoando.
Planisfério elaborado por Ptolomeu no fim do século XV

6. Entre os séculos XV e XVI – Surgem as escolas de Navegações (séc. XV a XVIII) na
Europa e os mapas passam a ter grande importância.
Mapa do mundo de 1508

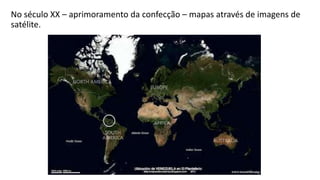

7. No século XX – aprimoramento da confecção – mapas através de imagens de
satélite.

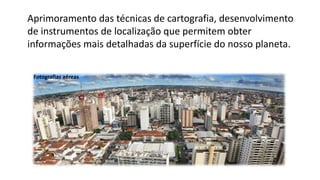

8. Aprimoramento das técnicas de cartografia, desenvolvimento
de instrumentos de localização que permitem obter
informações mais detalhadas da superfície do nosso planeta.
Fotografias aéreas

9. As fotografias aéreas ajudaram muito nas representações cartográficas,
nas análises de diferentes elementos do espaço tais como:
Rios – Plantações – construções – rodovias
Rio Tietê – entre Cabreúva e Itu – estado de SP.

10. As imagens aéreas ajudam na confecção de mapas.
O mapa abaixo mostra em destaque o Rio Tietê, com a localização de suas usinas
hidrelétricas.

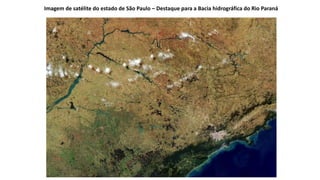

11. Imagem de satélite do estado de São Paulo – Destaque para a Bacia hidrográfica do Rio Paraná

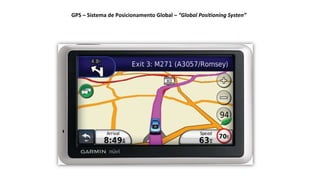

12. GPS – Sistema de Posicionamento Global – “Global Positioning Systen”

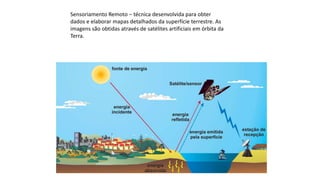

13. Sensoriamento Remoto – técnica desenvolvida para obter
dados e elaborar mapas detalhados da superfície terrestre. As
imagens são obtidas através de satélites artificiais em órbita da
Terra.

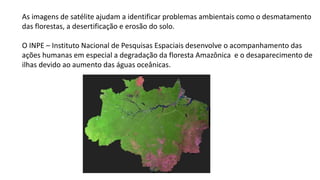

15. As imagens de satélite ajudam a identificar problemas ambientais como o desmatamento
das florestas, a desertificação e erosão do solo.
O INPE – Instituto Nacional de Pesquisas Espaciais desenvolve o acompanhamento das
ações humanas em especial a degradação da floresta Amazônica e o desaparecimento de
ilhas devido ao aumento das águas oceânicas.

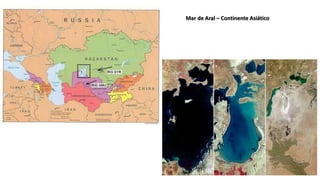

16. Mar de Aral – Continente Asiático

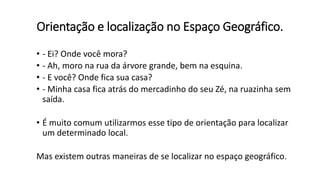

17. Orientação e localização no Espaço Geográfico.
• - Ei? Onde você mora?
• - Ah, moro na rua da árvore grande, bem na esquina.
• - E você? Onde fica sua casa?
• - Minha casa fica atrás do mercadinho do seu Zé, na ruazinha sem
saída.
• É muito comum utilizarmos esse tipo de orientação para localizar
um determinado local.
Mas existem outras maneiras de se localizar no espaço geográfico.

18. Orientação pelos Pontos Cardeias

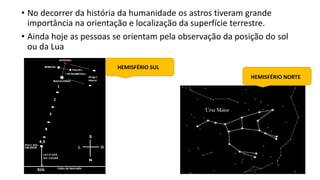

19. • No decorrer da história da humanidade os astros tiveram grande
importância na orientação e localização da superfície terrestre.
• Ainda hoje as pessoas se orientam pela observação da posição do sol
ou da Lua
HEMISFÉRIO SUL
HEMISFÉRIO NORTE

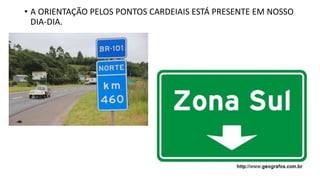

20. • A ORIENTAÇÃO PELOS PONTOS CARDEIAIS ESTÁ PRESENTE EM NOSSO
DIA-DIA.

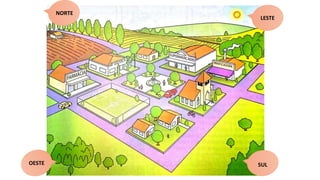

21. LESTE
OESTE
NORTE
SUL

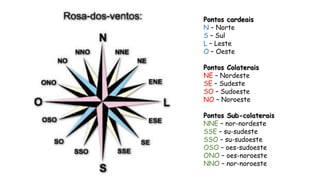

22. Pontos cardeais
N – Norte
S – Sul
L – Leste
O – Oeste
Pontos Colaterais
NE – Nordeste
SE – Sudeste
SO – Sudoeste
NO – Noroeste
Pontos Sub-colaterais
NNE – nor-nordeste
SSE – su-sudeste
SSO – su-sudoeste
OSO – oes-sudoeste
ONO – oes-noroeste
NNO – nor-noroeste

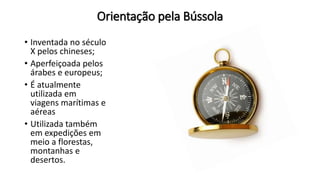

23. Orientação pela Bússola
• Inventada no século
X pelos chineses;
• Aperfeiçoada pelos
árabes e europeus;
• É atualmente
utilizada em
viagens marítimas e
aéreas
• Utilizada também
em expedições em
meio a florestas,
montanhas e
desertos.

24. ORIENTAÇÃO E LOCALIZAÇÃO:
AS COORDENADAS GEOGRÁFICAS

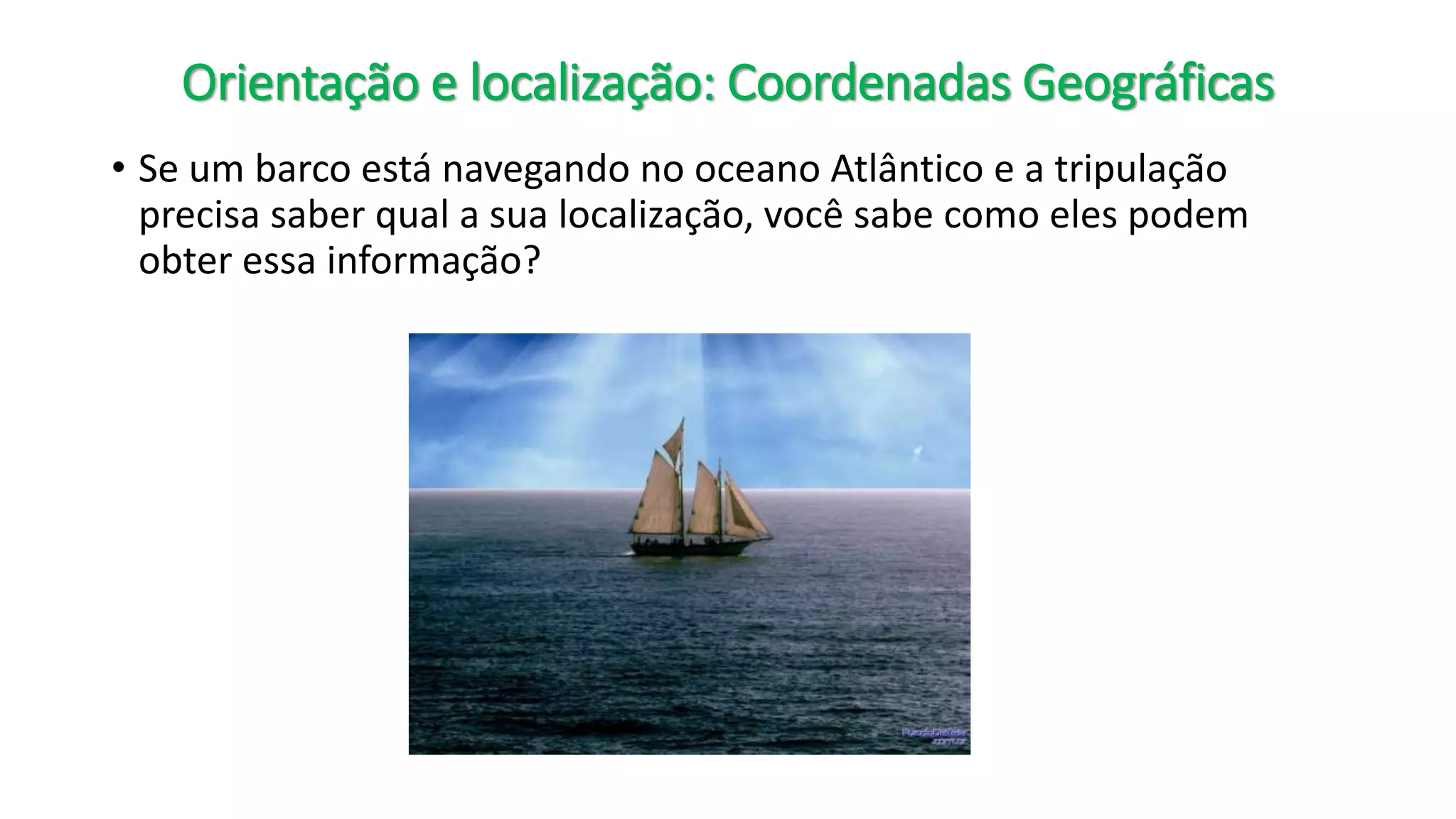

25. Orientação e localização: Coordenadas Geográficas
• Se um barco está navegando no oceano Atlântico e a tripulação
precisa saber qual a sua localização, você sabe como eles podem
obter essa informação?

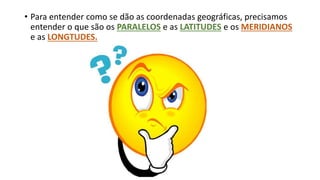

26. • Para entender como se dão as coordenadas geográficas, precisamos
entender o que são os PARALELOS e as LATITUDES e os MERIDIANOS
e as LONGTUDES.

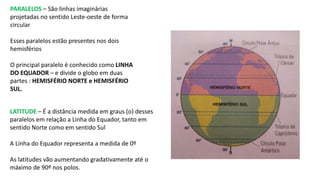

27. PARALELOS – São linhas imaginárias
projetadas no sentido Leste-oeste de forma
circular
Esses paralelos estão presentes nos dois
hemisférios
O principal paralelo é conhecido como LINHA
DO EQUADOR – e divide o globo em duas
partes : HEMISFÉRIO NORTE e HEMISFÉRIO
SUL.
LATITUDE – É a distância medida em graus (o) desses
paralelos em relação a Linha do Equador, tanto em
sentido Norte como em sentido Sul
A Linha do Equador representa a medida de 0º
As latitudes vão aumentando gradativamente até o
máximo de 90º nos polos.

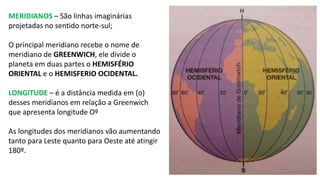

28. MERIDIANOS – São linhas imaginárias
projetadas no sentido norte-sul;
O principal meridiano recebe o nome de
meridiano de GREENWICH, ele divide o
planeta em duas partes o HEMISFÉRIO
ORIENTAL e o HEMISFERIO OCIDENTAL.
LONGITUDE – é a distância medida em (o)
desses meridianos em relação a Greenwich
que apresenta longitude Oº
As longitudes dos meridianos vão aumentando
tanto para Leste quanto para Oeste até atingir
180º.

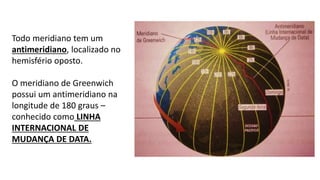

29. Todo meridiano tem um
antimeridiano, localizado no
hemisfério oposto.
O meridiano de Greenwich
possui um antimeridiano na
longitude de 180 graus –
conhecido como LINHA
INTERNACIONAL DE
MUDANÇA DE DATA.

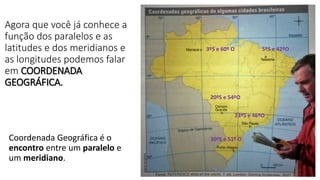

30. Agora que você já conhece a
função dos paralelos e as
latitudes e dos meridianos e
as longitudes podemos falar
em COORDENADA
GEOGRÁFICA.
Coordenada Geográfica é o
encontro entre um paralelo e
um meridiano.
3ºS e 60º O 5ºS e 42ºO
20ºS e 54ºO
23ºS e 46ºO
30ºS e 51º O

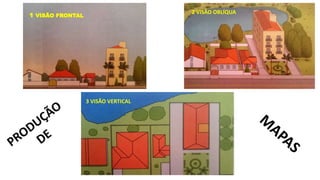

31. 1 VISÃO FRONTAL
2 VISÃO OBLÍQUA
3 VISÃO VERTICAL

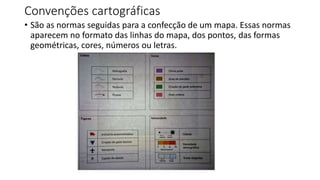

32. Convenções cartográficas
• São as normas seguidas para a confecção de um mapa. Essas normas
aparecem no formato das linhas do mapa, dos pontos, das formas
geométricas, cores, números ou letras.

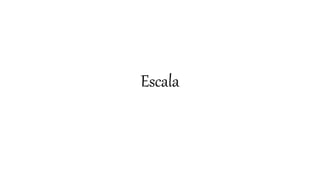

34. Escala

35. Mais detalhes da imagem. Menos detalhe da Imagem

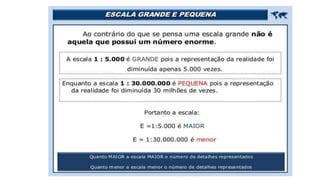

36. A escala em um mapa serve para informar o quanto a imagem foi reduzida .
Informa a proporção entre a área real e a área do mapa.

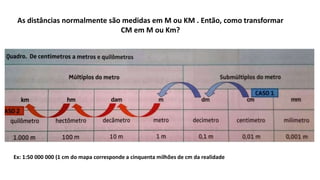

40. As distâncias normalmente são medidas em M ou KM . Então, como transformar
CM em M ou Km?
Ex: 1:50 000 000 (1 cm do mapa corresponde a cinquenta milhões de cm da realidade

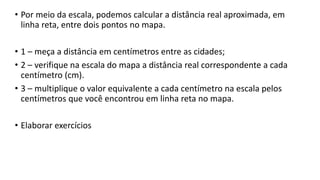

41. • Por meio da escala, podemos calcular a distância real aproximada, em
linha reta, entre dois pontos no mapa.
• 1 – meça a distância em centímetros entre as cidades;
• 2 – verifique na escala do mapa a distância real correspondente a cada
centímetro (cm).
• 3 – multiplique o valor equivalente a cada centímetro na escala pelos
centímetros que você encontrou em linha reta no mapa.
• Elaborar exercícios
