Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

COMPOSTOS ORGÂNICOS:
ALCANOS E CICLOALCANOS
ANÁLISE CONFORMACIONAL

www.iq.ufrgs.br/biolab

1
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

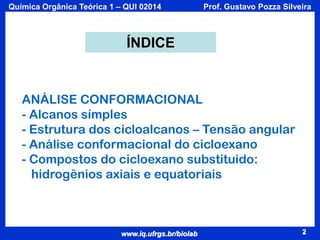

ÍNDICE

ANÁLISE CONFORMACIONAL
- Alcanos símples
- Estrutura dos cicloalcanos – Tensão angular
- Análise conformacional do cicloexano
- Compostos do cicloexano substituido:
hidrogênios axiais e equatoriais

www.iq.ufrgs.br/biolab

2
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

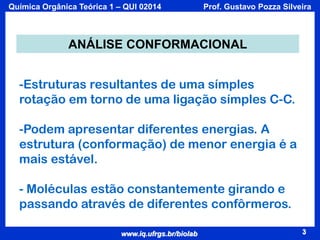

ANÁLISE CONFORMACIONAL
-Estruturas resultantes de uma símples
rotação em torno de uma ligação símples C-C.
-Podem apresentar diferentes energias. A
estrutura (conformação) de menor energia é a
mais estável.
- Moléculas estão constantemente girando e
passando através de diferentes confôrmeros.
www.iq.ufrgs.br/biolab

3
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

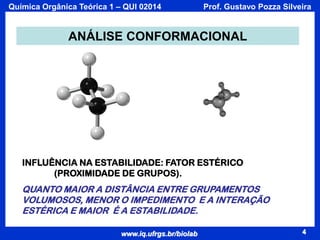

ANÁLISE CONFORMACIONAL

INFLUÊNCIA NA ESTABILIDADE: FATOR ESTÉRICO
(PROXIMIDADE DE GRUPOS).

QUANTO MAIOR A DISTÂNCIA ENTRE GRUPAMENTOS
VOLUMOSOS, MENOR O IMPEDIMENTO E A INTERAÇÃO
ESTÉRICA E MAIOR É A ESTABILIDADE.
www.iq.ufrgs.br/biolab

4
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

ANÁLISE CONFORMACIONAL: PROJEÇÃO DE NEWMAN

H
H

H

H

H

Projeção de Newman

H
www.iq.ufrgs.br/biolab

5
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

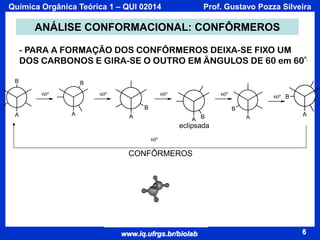

ANÁLISE CONFORMACIONAL: CONFÔRMEROS
- PARA A FORMAÇÃO DOS CONFÔRMEROS DEIXA-SE FIXO UM
DOS CARBONOS E GIRA-SE O OUTRO EM ÂNGULOS DE 60 em 60º.
B

B
60o

60o

60o

60o

B
A

A

60o B

B

A

A B

A

A

eclipsada
60o

CONFÔRMEROS

www.iq.ufrgs.br/biolab

6
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

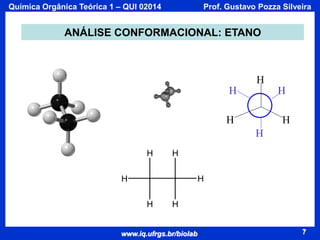

ANÁLISE CONFORMACIONAL: ETANO

H

H

H

H

H

H
H

H

H

H
H

H

www.iq.ufrgs.br/biolab

7
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

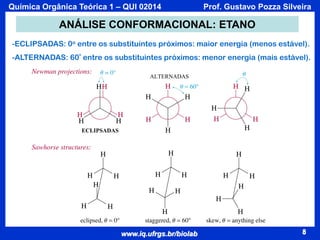

ANÁLISE CONFORMACIONAL: ETANO
-ECLIPSADAS: 0o entre os substituintes próximos: maior energia (menos estável).
-ALTERNADAS: 60º entre os substituintes próximos: menor energia (mais estável).
ALTERNADAS

ECLIPSADAS

www.iq.ufrgs.br/biolab

8
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

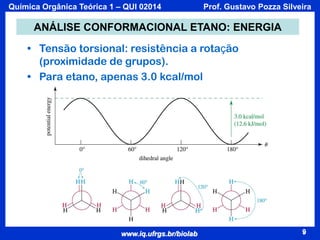

ANÁLISE CONFORMACIONAL ETANO: ENERGIA
• Tensão torsional: resistência a rotação
(proximidade de grupos).
• Para etano, apenas 3.0 kcal/mol

www.iq.ufrgs.br/biolab

9
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

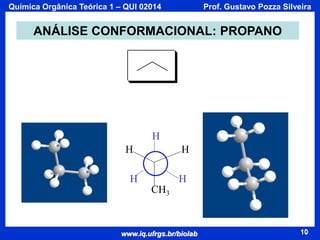

ANÁLISE CONFORMACIONAL: PROPANO

H
H

H

H

H
CH3

www.iq.ufrgs.br/biolab

10
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

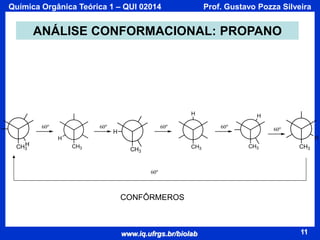

ANÁLISE CONFORMACIONAL: PROPANO

H
60o

60o

60o

H

H
60o

60o

H

H

H
CH3

CH3

CH3

CH3

CH3

CH3

60o

CONFÔRMEROS

www.iq.ufrgs.br/biolab

11
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

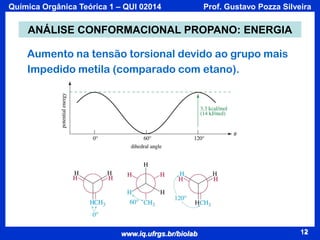

ANÁLISE CONFORMACIONAL PROPANO: ENERGIA
Aumento na tensão torsional devido ao grupo mais
Impedido metila (comparado com etano).

www.iq.ufrgs.br/biolab

12
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

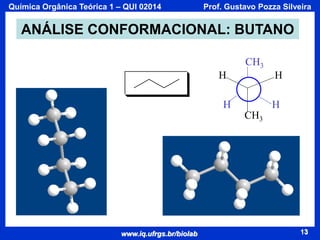

ANÁLISE CONFORMACIONAL: BUTANO
CH3
H

H

H

H
CH3

www.iq.ufrgs.br/biolab

13
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

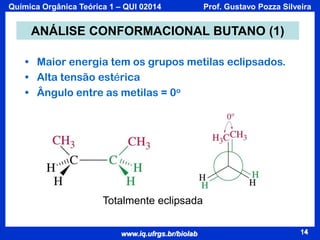

ANÁLISE CONFORMACIONAL BUTANO (1)
• Maior energia tem os grupos metilas eclipsados.
• Alta tensão estérica
• Ângulo entre as metilas = 0o

Totalmente eclipsada
www.iq.ufrgs.br/biolab

14
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

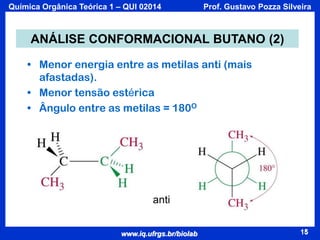

ANÁLISE CONFORMACIONAL BUTANO (2)
• Menor energia entre as metilas anti (mais
afastadas).
• Menor tensão estérica
• Ângulo entre as metilas = 180O

anti
www.iq.ufrgs.br/biolab

15
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

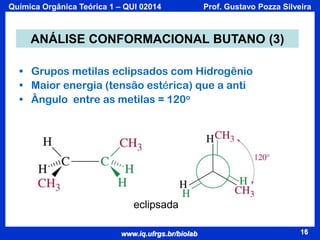

ANÁLISE CONFORMACIONAL BUTANO (3)
• Grupos metilas eclipsados com Hidrogênio
• Maior energia (tensão estérica) que a anti
• Ângulo entre as metilas = 120o

eclipsada
www.iq.ufrgs.br/biolab

16
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

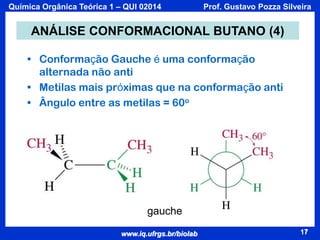

ANÁLISE CONFORMACIONAL BUTANO (4)
• Conformação Gauche é uma conformação
alternada não anti
• Metilas mais próximas que na conformação anti
• Ângulo entre as metilas = 60o

gauche
www.iq.ufrgs.br/biolab

17
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

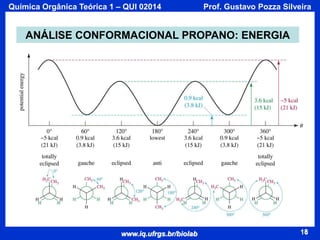

ANÁLISE CONFORMACIONAL PROPANO: ENERGIA

www.iq.ufrgs.br/biolab

18
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

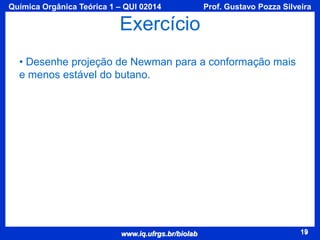

Exercício
• Desenhe projeção de Newman para a conformação mais
e menos estável do butano.

www.iq.ufrgs.br/biolab

19
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

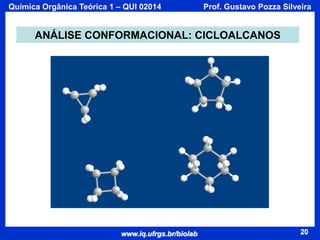

ANÁLISE CONFORMACIONAL: CICLOALCANOS

www.iq.ufrgs.br/biolab

20
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

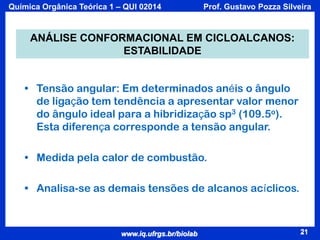

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
ESTABILIDADE
• Tensão angular: Em determinados anéis o ângulo
de ligação tem tendência a apresentar valor menor
do ângulo ideal para a hibridização sp3 (109.5o).
Esta diferença corresponde a tensão angular.
• Medida pela calor de combustão.
• Analisa-se as demais tensões de alcanos acíclicos.

www.iq.ufrgs.br/biolab

21
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

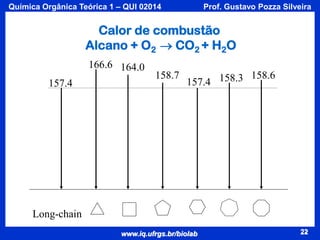

Calor de combustão
Alcano + O2  CO2 + H2O
166.6 164.0
157.4

158.7

158.3 158.6
157.4

Long-chain
www.iq.ufrgs.br/biolab

22
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

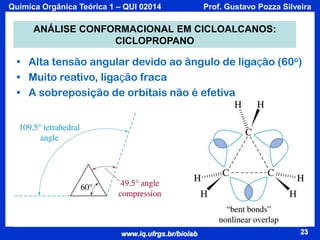

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOPROPANO

• Alta tensão angular devido ao ângulo de ligação (60o)
• Muito reativo, ligação fraca
• A sobreposição de orbitais não é efetiva

www.iq.ufrgs.br/biolab

23
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

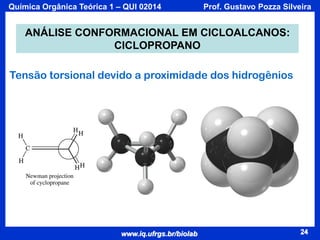

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOPROPANO
Tensão torsional devido a proximidade dos hidrogênios

www.iq.ufrgs.br/biolab

24
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

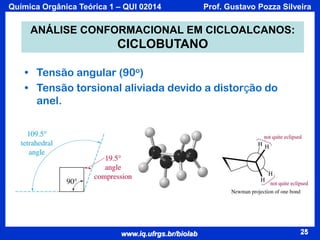

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:

CICLOBUTANO
• Tensão angular (90o)
• Tensão torsional aliviada devido a distorção do
anel.

www.iq.ufrgs.br/biolab

25
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

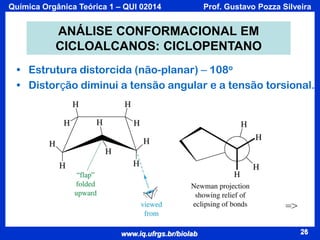

ANÁLISE CONFORMACIONAL EM
CICLOALCANOS: CICLOPENTANO
• Estrutura distorcida (não-planar) – 108o
• Distorção diminui a tensão angular e a tensão torsional.

=>
www.iq.ufrgs.br/biolab

26
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

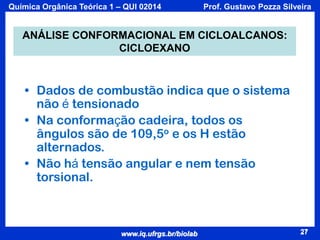

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO

• Dados de combustão indica que o sistema
não é tensionado
• Na conformação cadeira, todos os
ângulos são de 109,5o e os H estão
alternados.
• Não há tensão angular e nem tensão
torsional.

www.iq.ufrgs.br/biolab

27
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

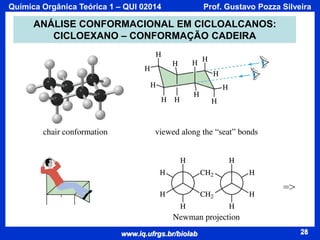

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – CONFORMAÇÃO CADEIRA

=>

www.iq.ufrgs.br/biolab

28
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

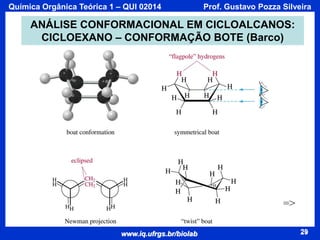

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – CONFORMAÇÃO BOTE (Barco)

=>
www.iq.ufrgs.br/biolab

29
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – ENERGIAS

www.iq.ufrgs.br/biolab

30
=>
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

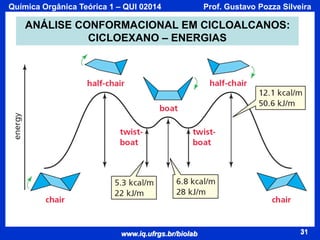

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – ENERGIAS

www.iq.ufrgs.br/biolab

31
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

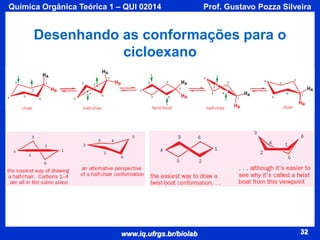

Desenhando as conformações para o
cicloexano

www.iq.ufrgs.br/biolab

32
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

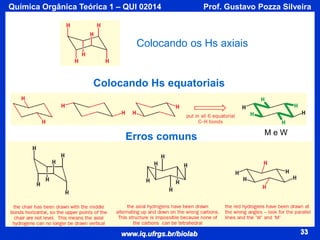

Colocando os Hs axiais

Colocando Hs equatoriais

Erros comuns

www.iq.ufrgs.br/biolab

MeW

33
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

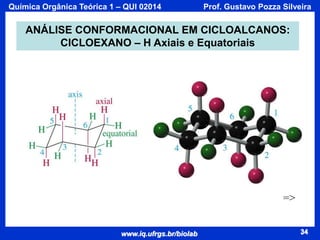

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – H Axiais e Equatoriais

=>

www.iq.ufrgs.br/biolab

34
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

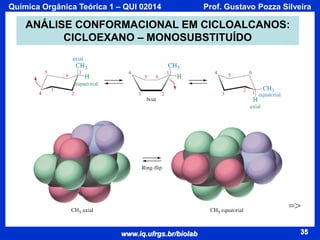

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – MONOSUBSTITUÍDO

=>
www.iq.ufrgs.br/biolab

35
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

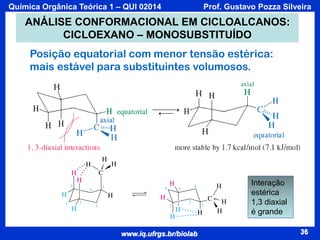

ANÁLISE CONFORMACIONAL EM CICLOALCANOS:
CICLOEXANO – MONOSUBSTITUÍDO
Posição equatorial com menor tensão estérica:
mais estável para substituintes volumosos.

Interação
estérica
1,3 diaxial
é grande
www.iq.ufrgs.br/biolab

36
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

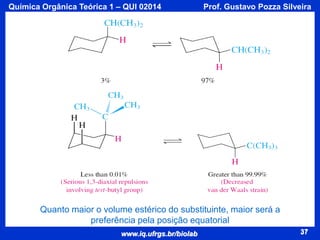

Quanto maior o volume estérico do substituinte, maior será a
preferência pela posição equatorial
www.iq.ufrgs.br/biolab

37
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

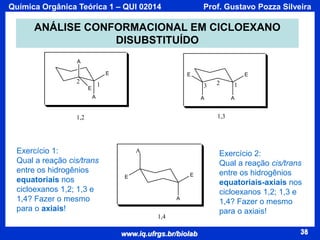

ANÁLISE CONFORMACIONAL EM CICLOEXANO
DISUBSTITUÍDO
A
E

2

E

1

E

3

A

2

A

1
A

1,3

1,2

Exercício 1:
Qual a reação cis/trans
entre os hidrogênios
equatoriais nos
cicloexanos 1,2; 1,3 e
1,4? Fazer o mesmo
para o axiais!

E

A

E

E

A

1,4

www.iq.ufrgs.br/biolab

Exercício 2:
Qual a reação cis/trans
entre os hidrogênios
equatoriais-axiais nos
cicloexanos 1,2; 1,3 e
1,4? Fazer o mesmo
para o axiais!
38
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

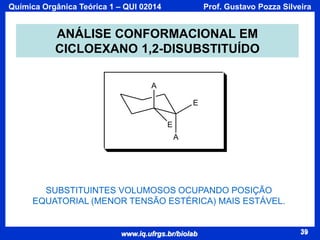

ANÁLISE CONFORMACIONAL EM
CICLOEXANO 1,2-DISUBSTITUÍDO
A
E
E
A

SUBSTITUINTES VOLUMOSOS OCUPANDO POSIÇÃO
EQUATORIAL (MENOR TENSÃO ESTÉRICA) MAIS ESTÁVEL.

www.iq.ufrgs.br/biolab

39
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

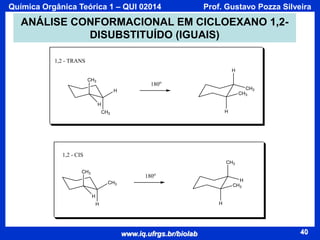

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,2DISUBSTITUÍDO (IGUAIS)
1,2 - TRANS
H
CH3

180o

CH3
CH3

H
H
H

CH3

1,2 - CIS
CH3
CH3

180o

H
CH3

CH3
H
H

H

www.iq.ufrgs.br/biolab

40
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

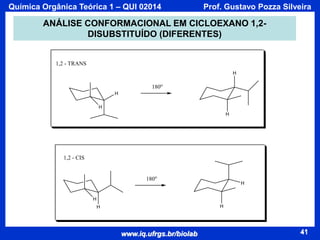

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,2DISUBSTITUÍDO (DIFERENTES)

1,2 - TRANS
H

180o
H
H
H

1,2 - CIS

180o

H

H
H

H

www.iq.ufrgs.br/biolab

41
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

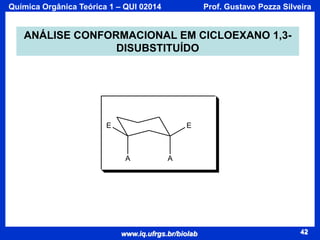

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO

E

E

A

A

www.iq.ufrgs.br/biolab

42
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

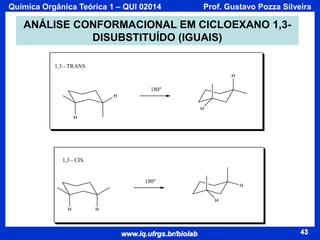

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO (IGUAIS)
1,3 - TRANS
H

180o
H
H
H

1,3 - CIS

180o

H
H

H

H

www.iq.ufrgs.br/biolab

43
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

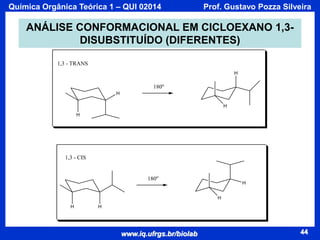

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO (DIFERENTES)
1,3 - TRANS
H

180o
H
H
H

1,3 - CIS

180o

H
H

H

H

www.iq.ufrgs.br/biolab

44
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

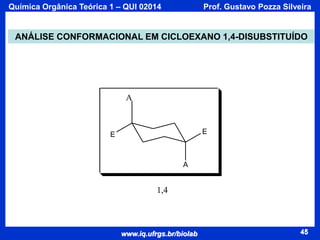

ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,4-DISUBSTITUÍDO

A

E

E

A

1,4

www.iq.ufrgs.br/biolab

45
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

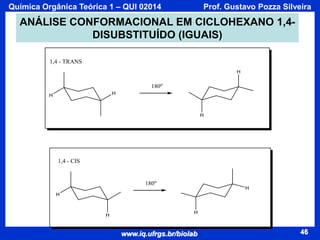

ANÁLISE CONFORMACIONAL EM CICLOHEXANO 1,4DISUBSTITUÍDO (IGUAIS)

www.iq.ufrgs.br/biolab

46
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

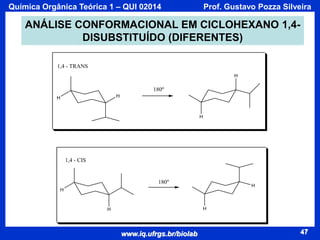

ANÁLISE CONFORMACIONAL EM CICLOHEXANO 1,4DISUBSTITUÍDO (DIFERENTES)
1,4 - TRANS
H

180o
H

H

H

1,4 - CIS

180o

H

H

H

H

www.iq.ufrgs.br/biolab

47
Química Orgânica Teórica 1 – QUI 02014

Prof. Gustavo Pozza Silveira

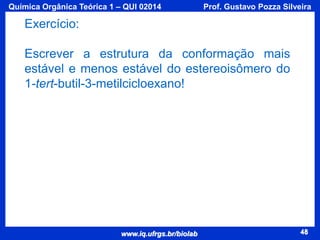

Exercício:
Escrever a estrutura da conformação mais
estável e menos estável do estereoisômero do
1-tert-butil-3-metilcicloexano!

www.iq.ufrgs.br/biolab

48

Mais conteúdo relacionado

Mais procurados

Aula 11 13 estereoquímica
Aula 11   13 estereoquímicaAula 11   13 estereoquímica
Aula 11 13 estereoquímica
Gustavo Silveira

14420351 quimica-organica-ii-reacao-eliminacao
14420351 quimica-organica-ii-reacao-eliminacao14420351 quimica-organica-ii-reacao-eliminacao
14420351 quimica-organica-ii-reacao-eliminacao
Elisabete Feitosa

Mecanismos de reação sn1 e sn2
Mecanismos de reação sn1 e sn2Mecanismos de reação sn1 e sn2
Mecanismos de reação sn1 e sn2
Adrianne Mendonça

Aula 25 reações radicalares
Aula 25  reações radicalaresAula 25  reações radicalares
Aula 25 reações radicalares
Gustavo Silveira

Aula 2 3 estrutura, ligação, hibridização
Aula 2   3 estrutura,  ligação, hibridizaçãoAula 2   3 estrutura,  ligação, hibridização
Aula 2 3 estrutura, ligação, hibridização
Gustavo Silveira

Haletos de alquila: reações de substituição nucleofílica
Haletos de alquila: reações de substituição nucleofílicaHaletos de alquila: reações de substituição nucleofílica
Haletos de alquila: reações de substituição nucleofílica
Eduardo Macedo


Mais procurados (20)

Substituição aromática eletrofilíca
Substituição aromática eletrofilícaSubstituição aromática eletrofilíca
Substituição aromática eletrofilíca

Aula 11 13 estereoquímica
Aula 11   13 estereoquímicaAula 11   13 estereoquímica
Aula 11 13 estereoquímica

14420351 quimica-organica-ii-reacao-eliminacao
14420351 quimica-organica-ii-reacao-eliminacao14420351 quimica-organica-ii-reacao-eliminacao
14420351 quimica-organica-ii-reacao-eliminacao

Reações de Eliminação
Reações de EliminaçãoReações de Eliminação
Reações de Eliminação

Aula 18 20 eliminação
Aula 18 20 eliminaçãoAula 18 20 eliminação
Aula 18 20 eliminação

Projeções de newman
Projeções de newmanProjeções de newman
Projeções de newman

Ácidos e Bases
Ácidos e BasesÁcidos e Bases
Ácidos e Bases

Reações de Adição a Alcenos e Alcinos
Reações de Adição a Alcenos e AlcinosReações de Adição a Alcenos e Alcinos
Reações de Adição a Alcenos e Alcinos

Mecanismos de reação sn1 e sn2
Mecanismos de reação sn1 e sn2Mecanismos de reação sn1 e sn2
Mecanismos de reação sn1 e sn2

Reações de Substituição Eletrofílica em Aromáticos
Reações de Substituição Eletrofílica em AromáticosReações de Substituição Eletrofílica em Aromáticos
Reações de Substituição Eletrofílica em Aromáticos

Aula 25 reações radicalares
Aula 25  reações radicalaresAula 25  reações radicalares
Aula 25 reações radicalares

Teoria do campo cristalino
Teoria do campo cristalinoTeoria do campo cristalino
Teoria do campo cristalino

Aula 28042015
Aula 28042015Aula 28042015
Aula 28042015

Unidade 04 - Ácidos e Bases
Unidade 04 - Ácidos e BasesUnidade 04 - Ácidos e Bases
Unidade 04 - Ácidos e Bases

Aula 2 3 estrutura, ligação, hibridização
Aula 2   3 estrutura,  ligação, hibridizaçãoAula 2   3 estrutura,  ligação, hibridização
Aula 2 3 estrutura, ligação, hibridização

Minicurso de Estereoquímica de com
Minicurso de Estereoquímica de comMinicurso de Estereoquímica de com
Minicurso de Estereoquímica de com

Compostos de coordenação
Compostos de coordenaçãoCompostos de coordenação
Compostos de coordenação

Reações de Aldeídos e Cetonas
Reações de Aldeídos e CetonasReações de Aldeídos e Cetonas
Reações de Aldeídos e Cetonas

Reações de Álcoois, Fenóis e Éteres
Reações de Álcoois, Fenóis e ÉteresReações de Álcoois, Fenóis e Éteres
Reações de Álcoois, Fenóis e Éteres

Haletos de alquila: reações de substituição nucleofílica
Haletos de alquila: reações de substituição nucleofílicaHaletos de alquila: reações de substituição nucleofílica
Haletos de alquila: reações de substituição nucleofílica


Semelhante a Aula 9 11 analise conformacional (12)

Aula 8 9 nomenclatura compostos orgânicos
Aula 8   9  nomenclatura compostos orgânicosAula 8   9  nomenclatura compostos orgânicos
Aula 8 9 nomenclatura compostos orgânicos

Aula5 setas curvas-e_ressonancia
Aula5 setas curvas-e_ressonanciaAula5 setas curvas-e_ressonancia
Aula5 setas curvas-e_ressonancia

Aula 7 8 propriedades físicas - forças intermoleculares
Aula 7   8 propriedades físicas - forças intermolecularesAula 7   8 propriedades físicas - forças intermoleculares
Aula 7 8 propriedades físicas - forças intermoleculares

Analise conformacional
Analise conformacionalAnalise conformacional
Analise conformacional

Aula 14 15 analisando uma reação
Aula 14   15 analisando uma reaçãoAula 14   15 analisando uma reação
Aula 14 15 analisando uma reação

Lista 1 2 e 3 gabarito
Lista 1 2 e 3 gabaritoLista 1 2 e 3 gabarito
Lista 1 2 e 3 gabarito

Aula4 5 ácidos e bases
Aula4 5 ácidos e basesAula4 5 ácidos e bases
Aula4 5 ácidos e bases

AULA AP PREDIAL.bla bla EM 190324.pdfessa aula.
AULA AP PREDIAL.bla bla EM 190324.pdfessa aula.AULA AP PREDIAL.bla bla EM 190324.pdfessa aula.
AULA AP PREDIAL.bla bla EM 190324.pdfessa aula.

Aula 4 5 acidos e bases, efeitos eletrônicos
Aula 4   5 acidos e bases, efeitos eletrônicosAula 4   5 acidos e bases, efeitos eletrônicos
Aula 4 5 acidos e bases, efeitos eletrônicos

Alcanos e Cicloalcanos - Nomenclatura, estrutura e propriedades
Alcanos e Cicloalcanos - Nomenclatura, estrutura e propriedadesAlcanos e Cicloalcanos - Nomenclatura, estrutura e propriedades
Alcanos e Cicloalcanos - Nomenclatura, estrutura e propriedades

Cinetica quimica
Cinetica quimicaCinetica quimica
Cinetica quimica

HGTEO_Cap-1-_Aula1.pptx
HGTEO_Cap-1-_Aula1.pptxHGTEO_Cap-1-_Aula1.pptx
HGTEO_Cap-1-_Aula1.pptx


Aula 9 11 analise conformacional

  • 1. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira COMPOSTOS ORGÂNICOS: ALCANOS E CICLOALCANOS ANÁLISE CONFORMACIONAL www.iq.ufrgs.br/biolab 1
  • 2. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ÍNDICE ANÁLISE CONFORMACIONAL - Alcanos símples - Estrutura dos cicloalcanos – Tensão angular - Análise conformacional do cicloexano - Compostos do cicloexano substituido: hidrogênios axiais e equatoriais www.iq.ufrgs.br/biolab 2
  • 3. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL -Estruturas resultantes de uma símples rotação em torno de uma ligação símples C-C. -Podem apresentar diferentes energias. A estrutura (conformação) de menor energia é a mais estável. - Moléculas estão constantemente girando e passando através de diferentes confôrmeros. www.iq.ufrgs.br/biolab 3
  • 4. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL INFLUÊNCIA NA ESTABILIDADE: FATOR ESTÉRICO (PROXIMIDADE DE GRUPOS). QUANTO MAIOR A DISTÂNCIA ENTRE GRUPAMENTOS VOLUMOSOS, MENOR O IMPEDIMENTO E A INTERAÇÃO ESTÉRICA E MAIOR É A ESTABILIDADE. www.iq.ufrgs.br/biolab 4
  • 5. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: PROJEÇÃO DE NEWMAN H H H H H Projeção de Newman H www.iq.ufrgs.br/biolab 5
  • 6. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: CONFÔRMEROS - PARA A FORMAÇÃO DOS CONFÔRMEROS DEIXA-SE FIXO UM DOS CARBONOS E GIRA-SE O OUTRO EM ÂNGULOS DE 60 em 60º. B B 60o 60o 60o 60o B A A 60o B B A A B A A eclipsada 60o CONFÔRMEROS www.iq.ufrgs.br/biolab 6
  • 7. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: ETANO H H H H H H H H H H H H www.iq.ufrgs.br/biolab 7
  • 8. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: ETANO -ECLIPSADAS: 0o entre os substituintes próximos: maior energia (menos estável). -ALTERNADAS: 60º entre os substituintes próximos: menor energia (mais estável). ALTERNADAS ECLIPSADAS www.iq.ufrgs.br/biolab 8
  • 9. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL ETANO: ENERGIA • Tensão torsional: resistência a rotação (proximidade de grupos). • Para etano, apenas 3.0 kcal/mol www.iq.ufrgs.br/biolab 9
  • 10. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: PROPANO H H H H H CH3 www.iq.ufrgs.br/biolab 10
  • 11. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: PROPANO H 60o 60o 60o H H 60o 60o H H H CH3 CH3 CH3 CH3 CH3 CH3 60o CONFÔRMEROS www.iq.ufrgs.br/biolab 11
  • 12. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL PROPANO: ENERGIA Aumento na tensão torsional devido ao grupo mais Impedido metila (comparado com etano). www.iq.ufrgs.br/biolab 12
  • 13. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: BUTANO CH3 H H H H CH3 www.iq.ufrgs.br/biolab 13
  • 14. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL BUTANO (1) • Maior energia tem os grupos metilas eclipsados. • Alta tensão estérica • Ângulo entre as metilas = 0o Totalmente eclipsada www.iq.ufrgs.br/biolab 14
  • 15. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL BUTANO (2) • Menor energia entre as metilas anti (mais afastadas). • Menor tensão estérica • Ângulo entre as metilas = 180O anti www.iq.ufrgs.br/biolab 15
  • 16. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL BUTANO (3) • Grupos metilas eclipsados com Hidrogênio • Maior energia (tensão estérica) que a anti • Ângulo entre as metilas = 120o eclipsada www.iq.ufrgs.br/biolab 16
  • 17. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL BUTANO (4) • Conformação Gauche é uma conformação alternada não anti • Metilas mais próximas que na conformação anti • Ângulo entre as metilas = 60o gauche www.iq.ufrgs.br/biolab 17
  • 18. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL PROPANO: ENERGIA www.iq.ufrgs.br/biolab 18
  • 19. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Exercício • Desenhe projeção de Newman para a conformação mais e menos estável do butano. www.iq.ufrgs.br/biolab 19
  • 20. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL: CICLOALCANOS www.iq.ufrgs.br/biolab 20
  • 21. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: ESTABILIDADE • Tensão angular: Em determinados anéis o ângulo de ligação tem tendência a apresentar valor menor do ângulo ideal para a hibridização sp3 (109.5o). Esta diferença corresponde a tensão angular. • Medida pela calor de combustão. • Analisa-se as demais tensões de alcanos acíclicos. www.iq.ufrgs.br/biolab 21
  • 22. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Calor de combustão Alcano + O2  CO2 + H2O 166.6 164.0 157.4 158.7 158.3 158.6 157.4 Long-chain www.iq.ufrgs.br/biolab 22
  • 23. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOPROPANO • Alta tensão angular devido ao ângulo de ligação (60o) • Muito reativo, ligação fraca • A sobreposição de orbitais não é efetiva www.iq.ufrgs.br/biolab 23
  • 24. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOPROPANO Tensão torsional devido a proximidade dos hidrogênios www.iq.ufrgs.br/biolab 24
  • 25. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOBUTANO • Tensão angular (90o) • Tensão torsional aliviada devido a distorção do anel. www.iq.ufrgs.br/biolab 25
  • 26. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOPENTANO • Estrutura distorcida (não-planar) – 108o • Distorção diminui a tensão angular e a tensão torsional. => www.iq.ufrgs.br/biolab 26
  • 27. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO • Dados de combustão indica que o sistema não é tensionado • Na conformação cadeira, todos os ângulos são de 109,5o e os H estão alternados. • Não há tensão angular e nem tensão torsional. www.iq.ufrgs.br/biolab 27
  • 28. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – CONFORMAÇÃO CADEIRA => www.iq.ufrgs.br/biolab 28
  • 29. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – CONFORMAÇÃO BOTE (Barco) => www.iq.ufrgs.br/biolab 29
  • 30. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – ENERGIAS www.iq.ufrgs.br/biolab 30 =>
  • 31. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – ENERGIAS www.iq.ufrgs.br/biolab 31
  • 32. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Desenhando as conformações para o cicloexano www.iq.ufrgs.br/biolab 32
  • 33. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Colocando os Hs axiais Colocando Hs equatoriais Erros comuns www.iq.ufrgs.br/biolab MeW 33
  • 34. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – H Axiais e Equatoriais => www.iq.ufrgs.br/biolab 34
  • 35. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – MONOSUBSTITUÍDO => www.iq.ufrgs.br/biolab 35
  • 36. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOALCANOS: CICLOEXANO – MONOSUBSTITUÍDO Posição equatorial com menor tensão estérica: mais estável para substituintes volumosos. Interação estérica 1,3 diaxial é grande www.iq.ufrgs.br/biolab 36
  • 37. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Quanto maior o volume estérico do substituinte, maior será a preferência pela posição equatorial www.iq.ufrgs.br/biolab 37
  • 38. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO DISUBSTITUÍDO A E 2 E 1 E 3 A 2 A 1 A 1,3 1,2 Exercício 1: Qual a reação cis/trans entre os hidrogênios equatoriais nos cicloexanos 1,2; 1,3 e 1,4? Fazer o mesmo para o axiais! E A E E A 1,4 www.iq.ufrgs.br/biolab Exercício 2: Qual a reação cis/trans entre os hidrogênios equatoriais-axiais nos cicloexanos 1,2; 1,3 e 1,4? Fazer o mesmo para o axiais! 38
  • 39. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,2-DISUBSTITUÍDO A E E A SUBSTITUINTES VOLUMOSOS OCUPANDO POSIÇÃO EQUATORIAL (MENOR TENSÃO ESTÉRICA) MAIS ESTÁVEL. www.iq.ufrgs.br/biolab 39
  • 40. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,2DISUBSTITUÍDO (IGUAIS) 1,2 - TRANS H CH3 180o CH3 CH3 H H H CH3 1,2 - CIS CH3 CH3 180o H CH3 CH3 H H H www.iq.ufrgs.br/biolab 40
  • 41. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,2DISUBSTITUÍDO (DIFERENTES) 1,2 - TRANS H 180o H H H 1,2 - CIS 180o H H H H www.iq.ufrgs.br/biolab 41
  • 42. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO E E A A www.iq.ufrgs.br/biolab 42
  • 43. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO (IGUAIS) 1,3 - TRANS H 180o H H H 1,3 - CIS 180o H H H H www.iq.ufrgs.br/biolab 43
  • 44. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,3DISUBSTITUÍDO (DIFERENTES) 1,3 - TRANS H 180o H H H 1,3 - CIS 180o H H H H www.iq.ufrgs.br/biolab 44
  • 45. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOEXANO 1,4-DISUBSTITUÍDO A E E A 1,4 www.iq.ufrgs.br/biolab 45
  • 46. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOHEXANO 1,4DISUBSTITUÍDO (IGUAIS) www.iq.ufrgs.br/biolab 46
  • 47. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira ANÁLISE CONFORMACIONAL EM CICLOHEXANO 1,4DISUBSTITUÍDO (DIFERENTES) 1,4 - TRANS H 180o H H H 1,4 - CIS 180o H H H H www.iq.ufrgs.br/biolab 47
  • 48. Química Orgânica Teórica 1 – QUI 02014 Prof. Gustavo Pozza Silveira Exercício: Escrever a estrutura da conformação mais estável e menos estável do estereoisômero do 1-tert-butil-3-metilcicloexano! www.iq.ufrgs.br/biolab 48
