O documento descreve as geometrias moleculares comuns de acordo com o número de átomos ligados e a disponibilidade de elétrons livres no átomo central. Moléculas com 2 átomos ligados geralmente são lineares ou digonais. Moléculas com 3 átomos ligados são lineares ou angulares dependendo da disponibilidade de elétrons livres. Moléculas com 4 ou mais átomos ligados podem ter geometrias como trigonal, piramidal, tetraédrica, hexaédrica ou octaédrica. Exemplos específ

1. Ligações Químicas
Geometria Molecular
É o estudo de como os átomos estão distribuídos
espacialmente em uma molécula.

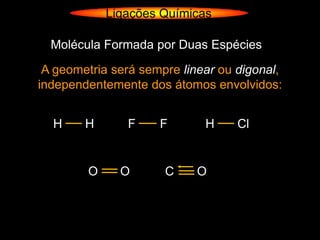

2. Ligações Químicas
Molécula Formada por Duas Espécies
A geometria será sempre linear ou digonal,
independentemente dos átomos envolvidos:
H H F F H Cl
O O C O

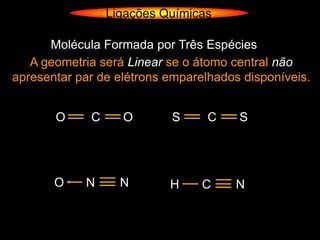

3. Ligações Químicas
Molécula Formada por Três Espécies
A geometria será Linear se o átomo central não
apresentar par de elétrons emparelhados disponíveis.
O C O S C S
O N N H C N

4. Ligações Químicas
Molécula Formada por Três Espécies
A geometria será angular se o átomo central
apresentar par de elétrons emparelhados disponíveis.
O H S O
H O
S H N O
H Cl

5. Ligações Químicas
Moléculas Formadas por Quatro Átomos, com Um
Átomo Central.
A Geometria será trigonal plana (triangular), se o átomo
central não possuir pares de elétrons emparelhados
disponíveis.
O O
S C
O O H H
120°

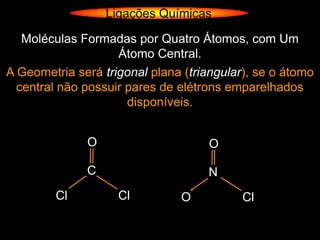

6. Ligações Químicas
Moléculas Formadas por Quatro Átomos, com Um
Átomo Central.
A Geometria será trigonal plana (triangular), se o átomo
central não possuir pares de elétrons emparelhados
disponíveis.
O O
C N
Cl Cl O Cl

7. Ligações Químicas
Moléculas Formadas por Quatro Átomos, com Um
Átomo Central.
A Geometria será piramidal (pirâmide trigonal), se o
átomo central apresentar par de elétrons emparelhados
disponíveis.
N N
H H Cl Cl
H Cl

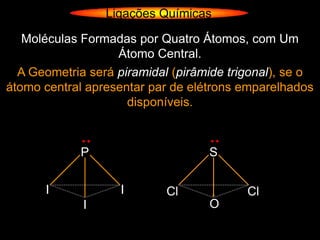

8. Ligações Químicas
Moléculas Formadas por Quatro Átomos, com Um
Átomo Central.
A Geometria será piramidal (pirâmide trigonal), se o
átomo central apresentar par de elétrons emparelhados
disponíveis.
P S
I I Cl Cl
I O

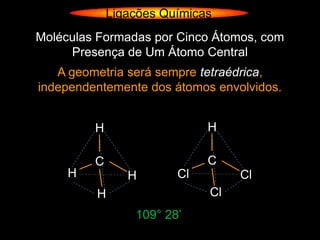

9. Ligações Químicas
Moléculas Formadas por Cinco Átomos, com
Presença de Um Átomo Central
A geometria será sempre tetraédrica,
independentemente dos átomos envolvidos.
H H
C C
H H Cl Cl
H Cl
109° 28’

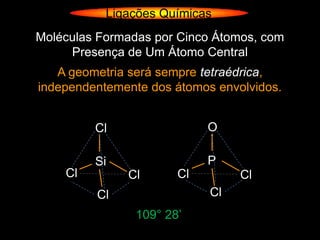

10. Ligações Químicas
Moléculas Formadas por Cinco Átomos, com
Presença de Um Átomo Central
A geometria será sempre tetraédrica,
independentemente dos átomos envolvidos.
Cl O
Si P
Cl Cl Cl Cl
Cl Cl
109° 28’

11. Ligações Químicas
Molécula Formada por Seis Átomos, com Presença
de Um Átomo Central
A geometria será bipirâmide triangular ,
bipirâmide trigonal ou hexaédrica.
Cl
Cl Cl
P
90°
Cl
Cl

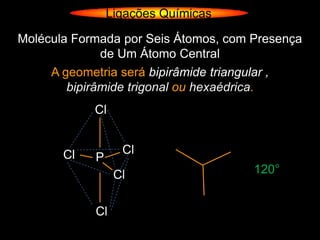

12. Ligações Químicas
Molécula Formada por Seis Átomos, com Presença
de Um Átomo Central
A geometria será bipirâmide triangular ,
bipirâmide trigonal ou hexaédrica.
Cl
Cl Cl
P
Cl 120°
Cl

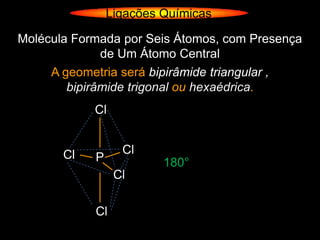

13. Ligações Químicas
Molécula Formada por Seis Átomos, com Presença
de Um Átomo Central
A geometria será bipirâmide triangular ,
bipirâmide trigonal ou hexaédrica.
Cl
Cl Cl
P 180°
Cl
Cl

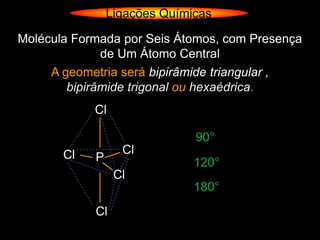

14. Ligações Químicas
Molécula Formada por Seis Átomos, com Presença
de Um Átomo Central
A geometria será bipirâmide triangular ,
bipirâmide trigonal ou hexaédrica.
Cl
90°
Cl Cl
P 120°
Cl
180°
Cl

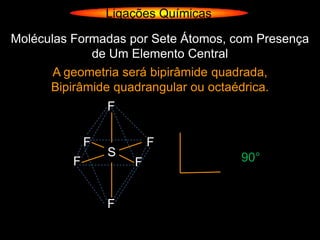

15. Ligações Químicas
Moléculas Formadas por Sete Átomos, com Presença
de Um Elemento Central
A geometria será bipirâmide quadrada,
Bipirâmide quadrangular ou octaédrica.
F
F F
S 90°
F F
F

16. Ligações Químicas
Moléculas Formadas por Sete Átomos, com Presença
de Um Elemento Central
A geometria será bipirâmide quadrada,
Bipirâmide quadrangular ou octaédrica.
F
F F
S
F F
90°
F

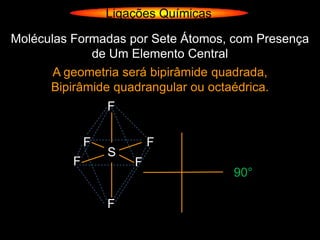

17. Ligações Químicas
Moléculas Formadas por Sete Átomos, com Presença
de Um Elemento Central
A geometria será bipirâmide quadrada,
Bipirâmide quadrangular ou octaédrica.
F
F F
S
F F 180°
F

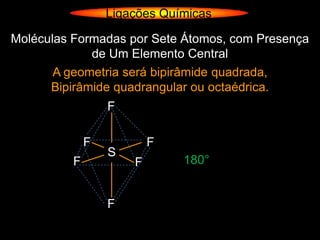

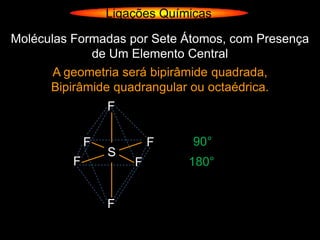

18. Ligações Químicas
Moléculas Formadas por Sete Átomos, com Presença
de Um Elemento Central
A geometria será bipirâmide quadrada,
Bipirâmide quadrangular ou octaédrica.
F
F F 90°
S
F F 180°
F

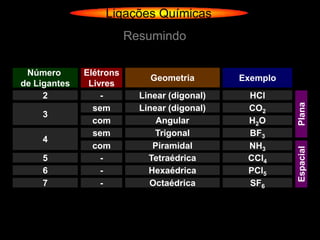

19. Ligações Químicas
Resumindo
Número Elétrons
Geometria Exemplo
de Ligantes Livres
2 - Linear (digonal) HCl
Plana
sem Linear (digonal) CO2
3
com Angular H 2O
sem Trigonal BF3
4
com Piramidal NH3
Espacial
5 - Tetraédrica CCl4
6 - Hexaédrica PCl5
7 - Octaédrica SF6

20. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
2 - Linear (digonal) HCl
5 - Tetraédrica CCl4
6 - Hexaédrica PCl5
7 - Octaédrica SF6
O2 (Linear) HBr (Linear)
CO (Linear) YBr (Linear)

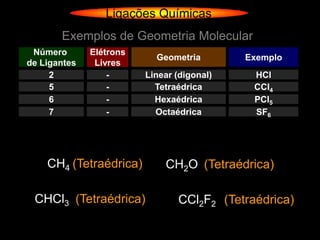

21. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
2 - Linear (digonal) HCl
5 - Tetraédrica CCl4
6 - Hexaédrica PCl5
7 - Octaédrica SF6
CH4 (Tetraédrica) CH2O (Tetraédrica)
CHCl3 (Tetraédrica) CCl2F2 (Tetraédrica)

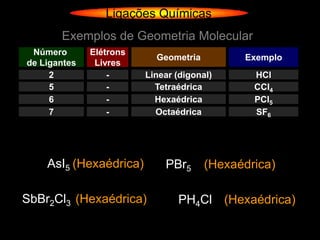

22. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
2 - Linear (digonal) HCl
5 - Tetraédrica CCl4
6 - Hexaédrica PCl5
7 - Octaédrica SF6
AsI5 (Hexaédrica) PBr5 (Hexaédrica)
SbBr2Cl3 (Hexaédrica) PH4Cl (Hexaédrica)

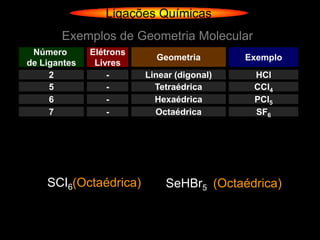

23. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
2 - Linear (digonal) HCl
5 - Tetraédrica CCl4
6 - Hexaédrica PCl5
7 - Octaédrica SF6
SCI6(Octaédrica) SeHBr5 (Octaédrica)

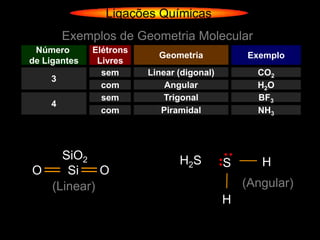

24. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
sem Linear (digonal) CO2
3
com Angular H 2O
sem Trigonal BF3
4
com Piramidal NH3
SiO2 H2S S H
O Si O
(Linear) (Angular)
H

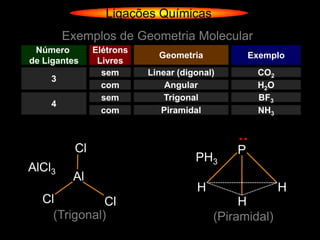

25. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
sem Linear (digonal) CO2
3
com Angular H 2O
sem Trigonal BF3
4
com Piramidal NH3
Cl P
PH3
AlCl3
Al
H H
Cl Cl H
(Trigonal) (Piramidal)

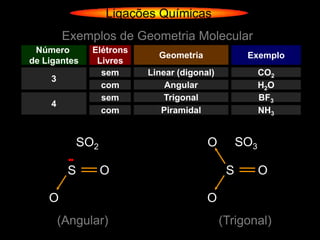

26. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
sem Linear (digonal) CO2
3
com Angular H 2O
sem Trigonal BF3
4
com Piramidal NH3
SO2 O SO3
S O S O
O O
(Angular) (Trigonal)

27. Ligações Químicas
Exemplos de Geometria Molecular
Número Elétrons
Geometria Exemplo
de Ligantes Livres
sem Linear (digonal) CO2
3
com Angular H 2O
sem Trigonal BF3
4
com Piramidal NH3
NOCl SCl2O
Cl
N O
S O
Cl
Cl
(Angular) (Piramidal)

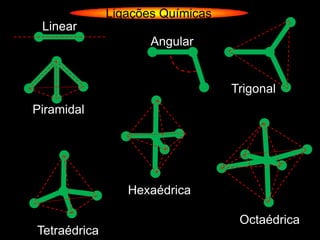

28. Ligações Químicas
Linear
Angular
Trigonal
Piramidal
Hexaédrica
Octaédrica
Tetraédrica
