1. GEODÉSIA
SISTEMA DE
COORDENADAS
GEODÉSICAS

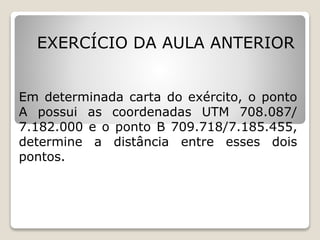

2. EXERCÍCIO DA AULA ANTERIOR
Em determinada carta do exército, o ponto
A possui as coordenadas UTM 708.087/
7.182.000 e o ponto B 709.718/7.185.455,
determine a distância entre esses dois
pontos.
Resposta: 3.820,62m

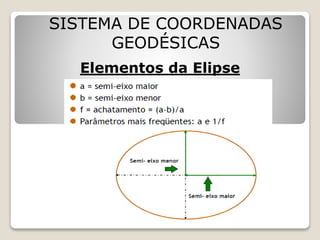

3. SISTEMA DE COORDENADAS
GEODÉSICAS
Elementos da Elipse

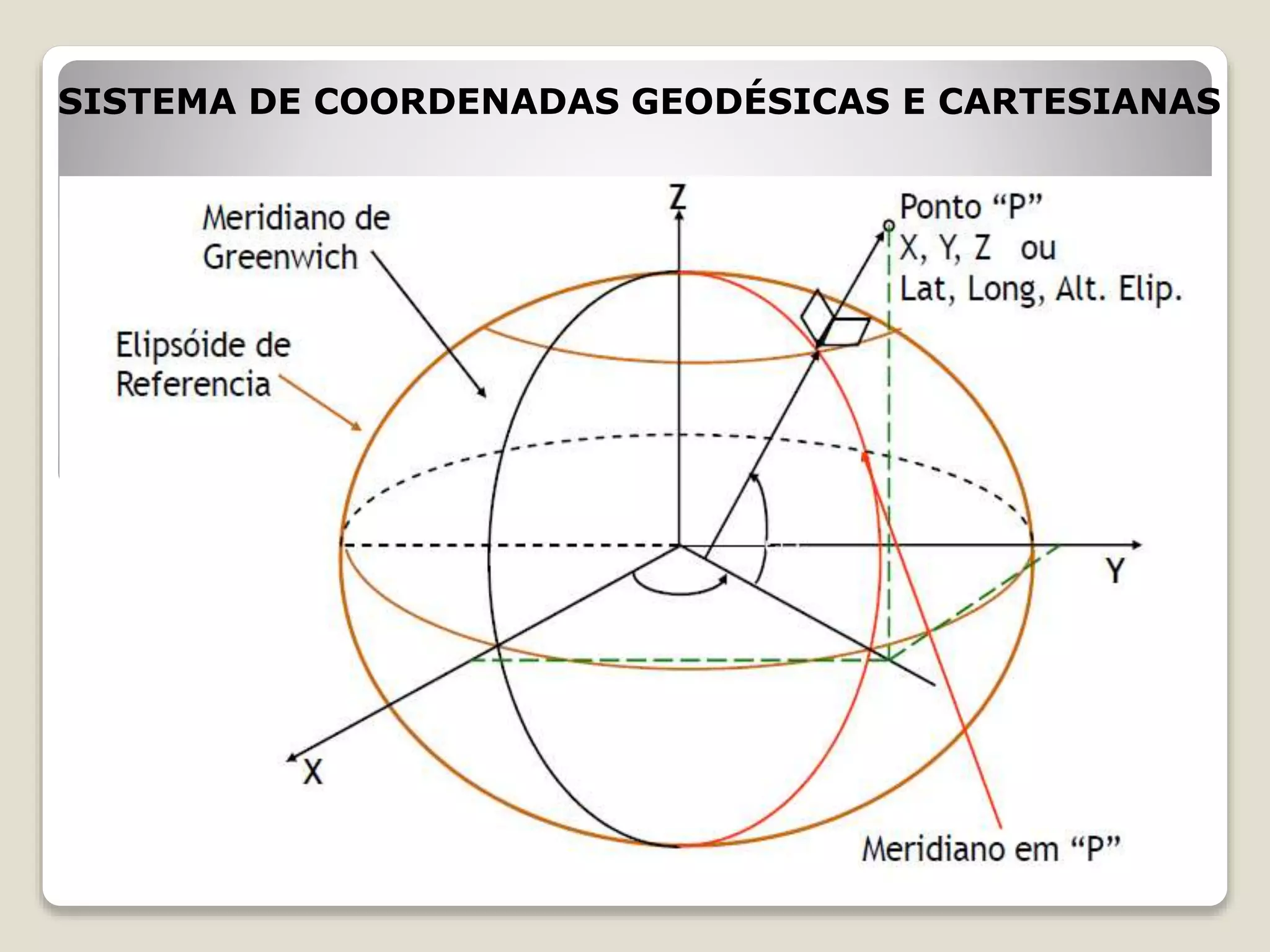

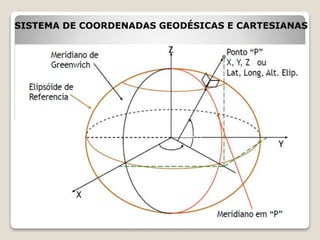

4. SISTEMA DE COORDENADAS GEODÉSICAS E CARTESIANAS

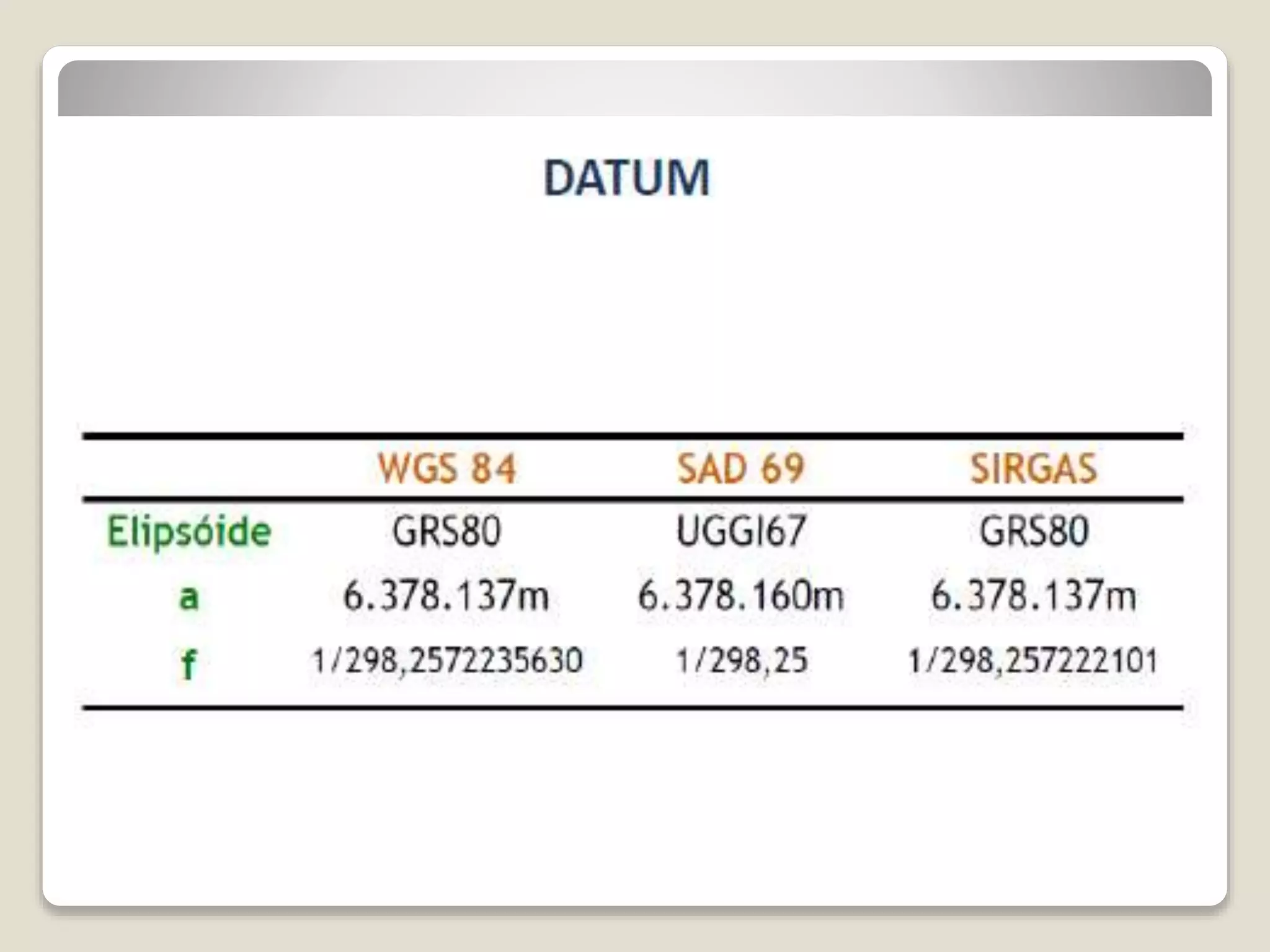

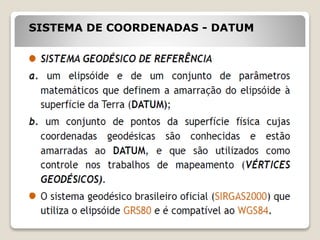

5. SISTEMA DE COORDENADAS - DATUM

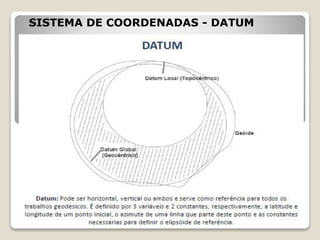

6. SISTEMA DE COORDENADAS - DATUM

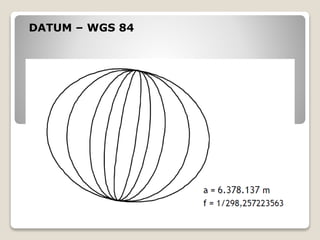

8. DATUM – WGS 84

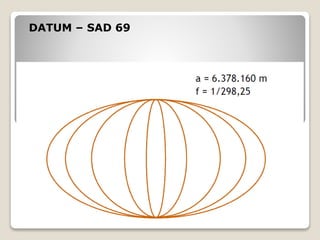

9. DATUM – SAD 69

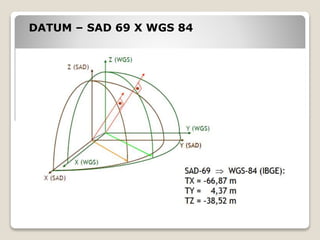

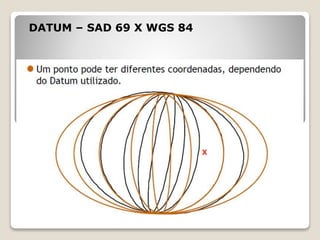

10. DATUM – SAD 69 X WGS 84

11. DATUM – SAD 69 X WGS 84

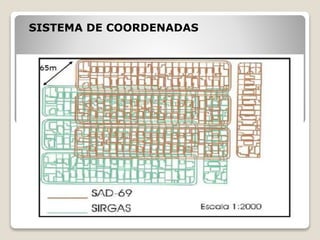

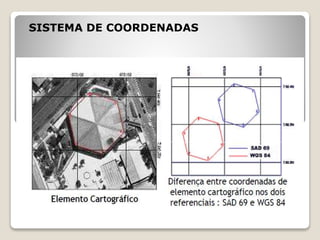

12. SISTEMA DE COORDENADAS

13. SISTEMA DE COORDENADAS

14. SISTEMA DE COORDENADAS

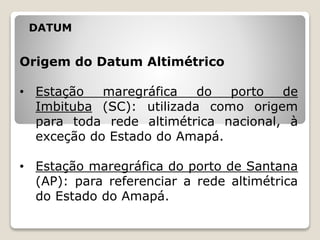

15. DATUM
Origem do Datum Altimétrico
• Estação maregráfica do porto de
Imbituba (SC): utilizada como origem
para toda rede altimétrica nacional, à
exceção do Estado do Amapá.
• Estação maregráfica do porto de Santana
(AP): para referenciar a rede altimétrica
do Estado do Amapá.

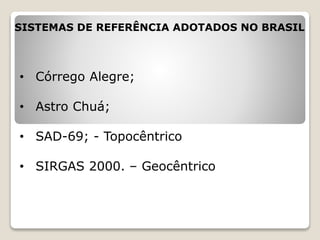

16. SISTEMAS DE REFERÊNCIA ADOTADOS NO BRASIL
• Córrego Alegre;
• Astro Chuá;
• SAD-69; - Topocêntrico
• SIRGAS 2000. – Geocêntrico

17. SISTEMA GEODÉSICO BRASILEIRO (SGB)
Composto por redes:
- Altimétricas – altitudes de alta precisão.
- Gravimétricas – valores precisos de
aceleração da gravidade.
- Planimétricas – latitude e longitude de
alta precisão.
• Córrego Alegre
• Astro Chuá
• SAD-69
• SIRGAS 2000

19. Rede Brasileira de Monitoramento Contínuo

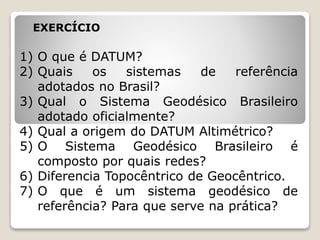

20. EXERCÍCIO
1) O que é DATUM?
2) Quais os sistemas de referência
adotados no Brasil?
3) Qual o Sistema Geodésico Brasileiro
adotado oficialmente?
4) Qual a origem do DATUM Altimétrico?
5) O Sistema Geodésico Brasileiro é
composto por quais redes?
6) Diferencia Topocêntrico de Geocêntrico.
7) O que é um sistema geodésico de
referência? Para que serve na prática?

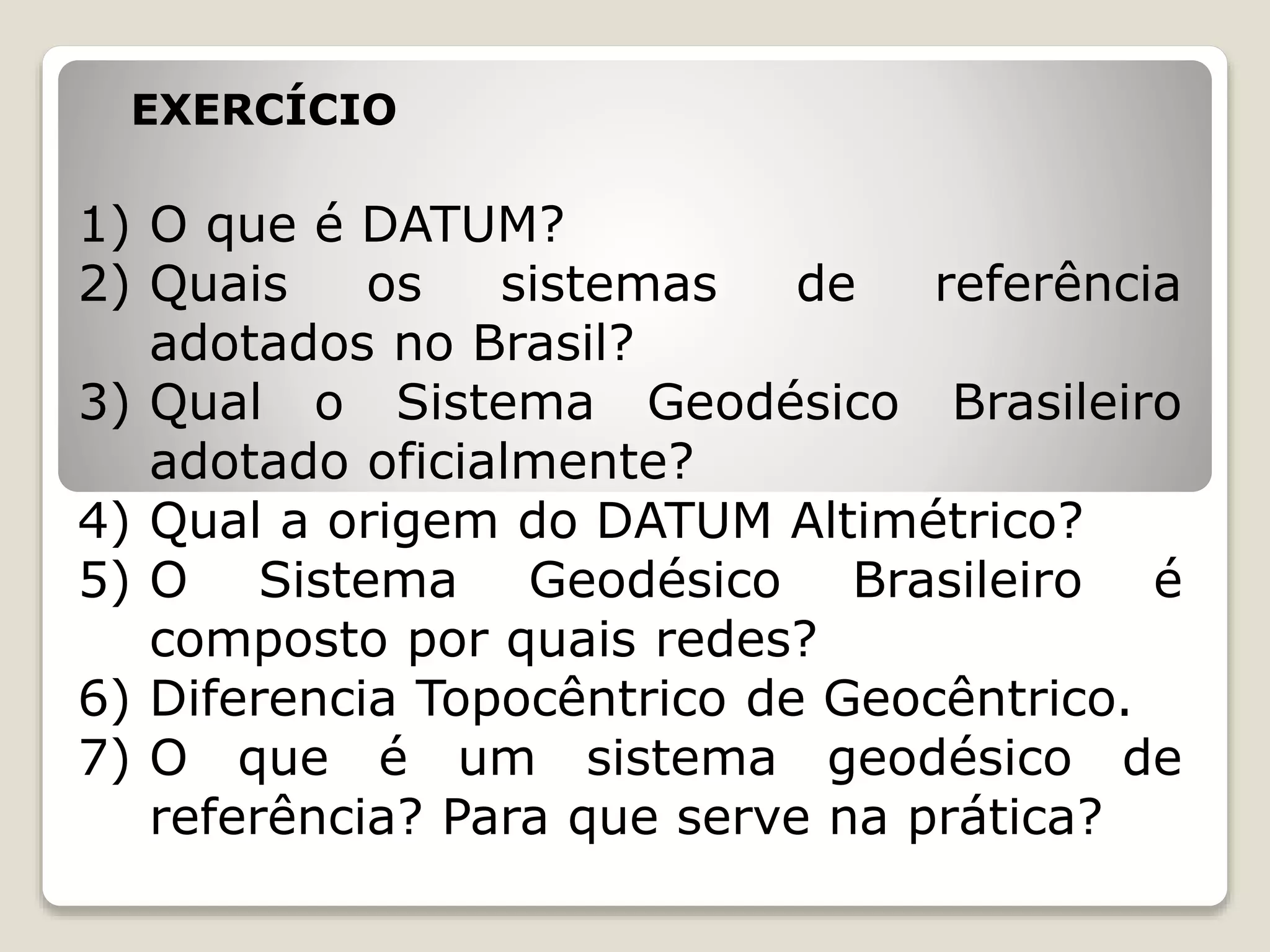

21. EXERCÍCIO
1) O que é DATUM?
2) Quais os sistemas de referência
adotados no Brasil?
3) Qual o Sistema Geodésico Brasileiro
adotado oficialmente?
4) Qual a origem do DATUM Altimétrico?
5) O Sistema Geodésico Brasileiro é
composto por quais redes?
6) Diferencia Topocêntrico de Geocêntrico.
7) O que é um sistema geodésico de
referência? Para que serve na prática?
