O documento discute conceitos fundamentais de circuitos elétricos, incluindo corrente elétrica, tensão, resistência e tipos de corrente. Explica que a corrente elétrica é o fluxo ordenado de cargas e define suas unidades de medida. Também aborda geradores elétricos, receptores, leis de Ohm e representações de circuitos.

1. C.E. ANTONIO DIAS LIMA Física – Prof. Sergio

2. Circuitos Elétricos

3. Raios - Fluxo de cargas elétricas

4. Eletrons se deslocando

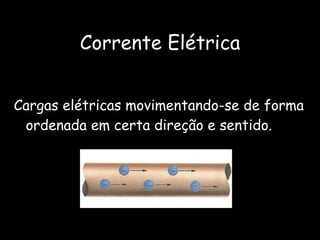

5. Corrente Elétrica Cargas elétricas movimentando-se de forma ordenada em certa direção e sentido.

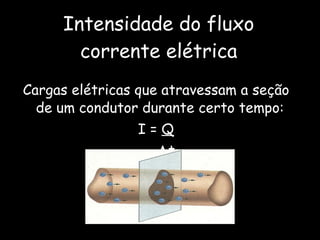

6. Intensidade do fluxo corrente elétrica Cargas elétricas que atravessam a seção de um condutor durante certo tempo: I = Q  t

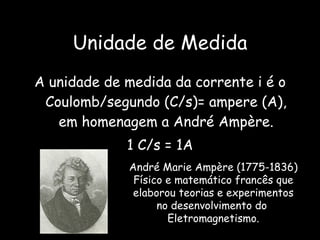

7. Unidade de Medida A unidade de medida da corrente i é o Coulomb/segundo (C/s)= ampere (A), em homenagem a André Ampère. 1 C/s = 1A André Marie Ampère (1775-1836) Físico e matemático francês que elaborou teorias e experimentos no desenvolvimento do Eletromagnetismo.

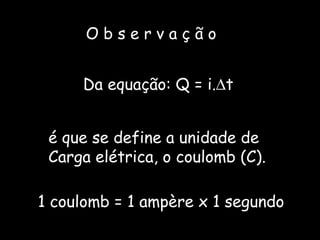

8. O b s e r v a ç ã o Da equação: Q = i.  t é que se define a unidade de Carga elétrica, o coulomb (C). 1 coulomb = 1 ampère x 1 segundo

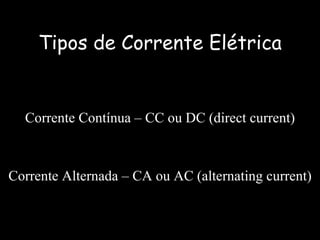

9. Tipos de Corrente Elétrica Corrente Contínua – CC ou DC (direct current) Corrente Alternada – CA ou AC (alternating current)

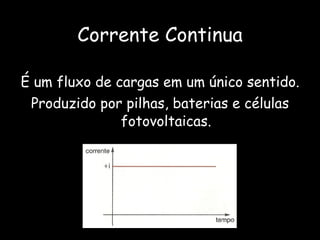

10. Corrente Continua É um fluxo de cargas em um único sentido. Produzido por pilhas, baterias e células fotovoltaicas.

11. Corrente Alternada É um fluxo oscilante de cargas que ora se movimenta em um sentido, ora em outro. Fornecida pelas usinas geradoras de energia elétrica. No Brasil essa oscilação origina uma corrente alternada de 60 hz de Frequência.

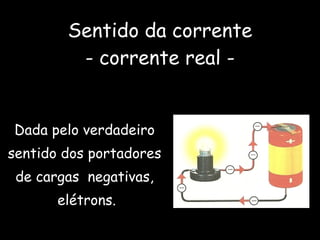

12. Sentido da corrente - corrente real - Dada pelo verdadeiro sentido dos portadores de cargas negativas, elétrons.

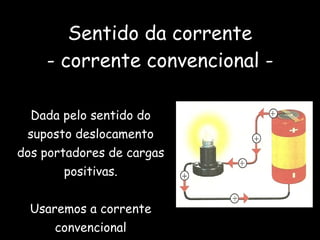

13. Sentido da corrente - corrente convencional - Dada pelo sentido do suposto deslocamento dos portadores de cargas positivas. Usaremos a corrente convencional

14. Exercício 1 Qual é o valor da corrente elétrica de uma descarga elétrica durante uma tempestade? Estima-se que 1,5.10 ²³ elétrons se deslocam as nuvens em direção ao solo em 0,80s. e= 1,6.10 -19 C e Q = n.e Resposta = 30 kA

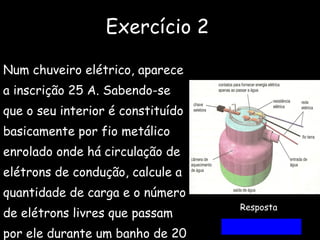

15. Exercício 2 Num chuveiro elétrico, aparece a inscrição 25 A. Sabendo-se que o seu interior é constituído basicamente por fio metálico enrolado onde há circulação de elétrons de condução, calcule a quantidade de carga e o número de elétrons livres que passam por ele durante um banho de 20 Minutos. Resposta 30 000 C e 1,9.10 ²³

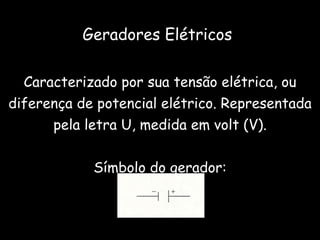

16. Geradores Elétricos Caracterizado por sua tensão elétrica, ou diferença de potencial elétrico. Representada pela letra U, medida em volt (V). Símbolo do gerador:

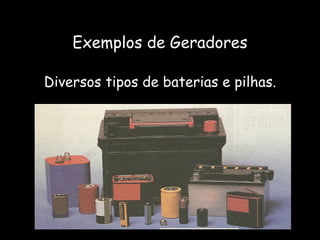

17. Exemplos de Geradores Diversos tipos de baterias e pilhas.

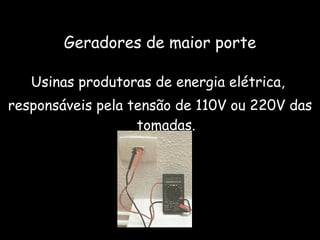

18. Geradores de maior porte Usinas produtoras de energia elétrica, responsáveis pela tensão de 110V ou 220V das tomadas.

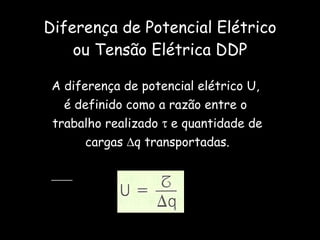

19. Diferença de Potencial Elétrico ou Tensão Elétrica DDP A diferença de potencial elétrico U, é definido como a razão entre o trabalho realizado  e quantidade de cargas  q transportadas.

20. Unidades de Medida A unidade de medida da tensão elétrica é o J/C. No SI, foi denominada volt (V), 1V = 1J/C, em homenagem ao físico italiano Alessandro Volta. Alessandro Volta (1745-1827), físico italiano que inventou a primeira pilha em 1800.

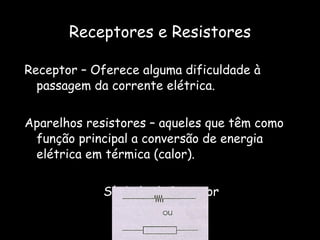

21. Receptores e Resistores Receptor – Oferece alguma dificuldade à passagem da corrente elétrica. Aparelhos resistores – aqueles que têm como função principal a conversão de energia elétrica em térmica (calor). Símbolo do Resistor

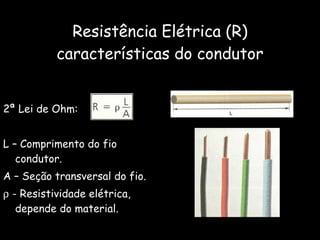

22. Resistência Elétrica (R) características do condutor 2ª Lei de Ohm: L – Comprimento do fio condutor. A – Seção transversal do fio.  - Resistividade elétrica, depende do material.

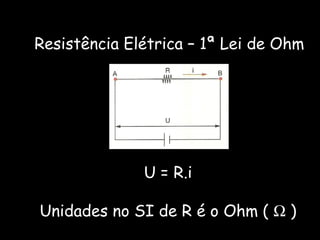

23. Resistência Elétrica – 1ª Lei de Ohm U = R.i Unidades no SI de R é o Ohm (  )

24. Georg Simon Ohm Físico e matemático alemão que desenvolveu importantes investigações e teorias sobre a condução elétrica. (1789 – 1854)

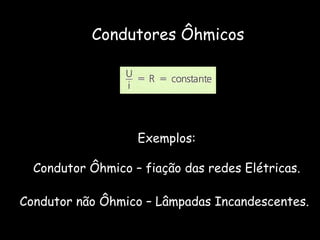

25. Condutores Ôhmicos Exemplos: Condutor Ôhmico – fiação das redes Elétricas. Condutor não Ôhmico – Lâmpadas Incandescentes.

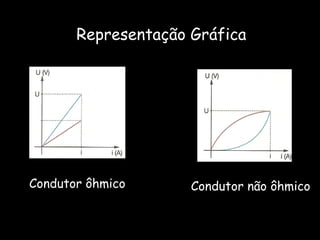

26. Representação Gráfica Condutor ôhmico Condutor não ôhmico

27. Potência Elétrica P = U.I P = R.I² P = U²/R Unidades no SI é J/s = Watt 1,0 KWh = 3,6. 10 6 J

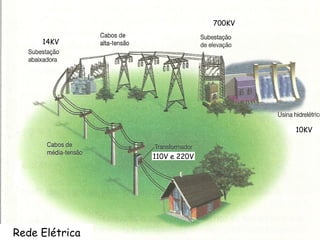

28. 10KV 700KV 14KV 110V e 220V Rede Elétrica

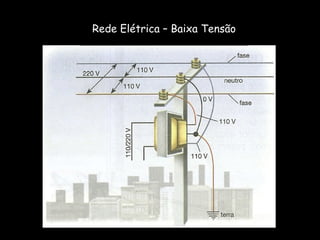

29. Rede Elétrica – Baixa Tensão

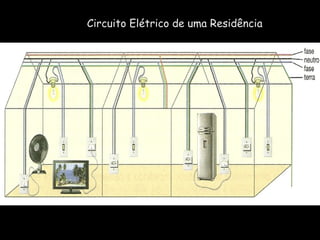

31. Circuito Elétrico de uma Residência

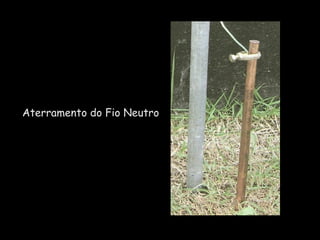

32. Aterramento do Fio Neutro
